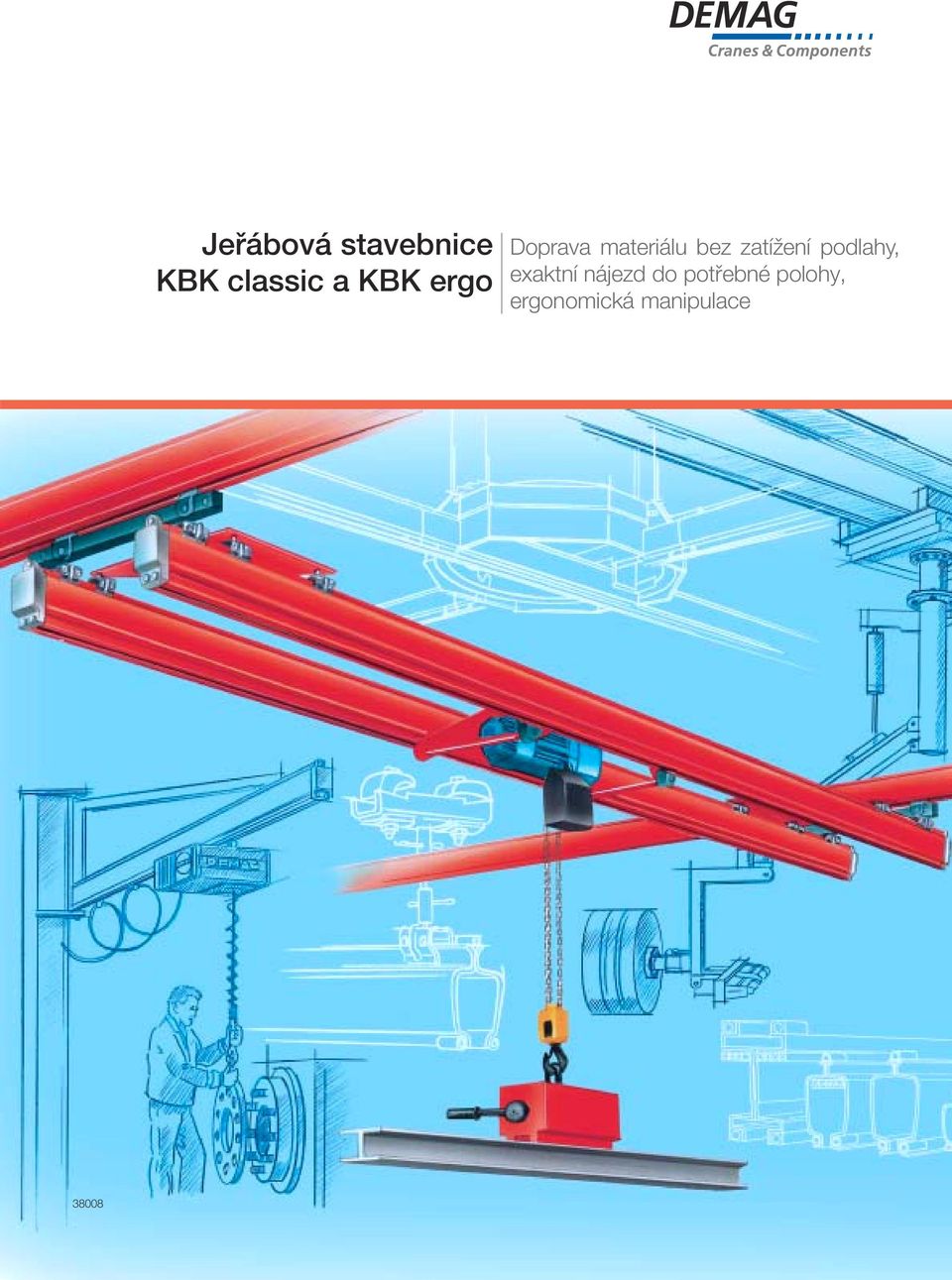

Jeřábová stavebnice KBK classic a KBK ergo. Doprava materiálu bez zatížení podlahy, exaktní nájezd do potřebné polohy, ergonomická manipulace

Transkript

1 Jeřábová stavebnice KBK cassic a KBK ergo Doprava materiáu bez zatížení podahy, exaktní nájezd do potřebné poohy, ergonomická manipuace 38008

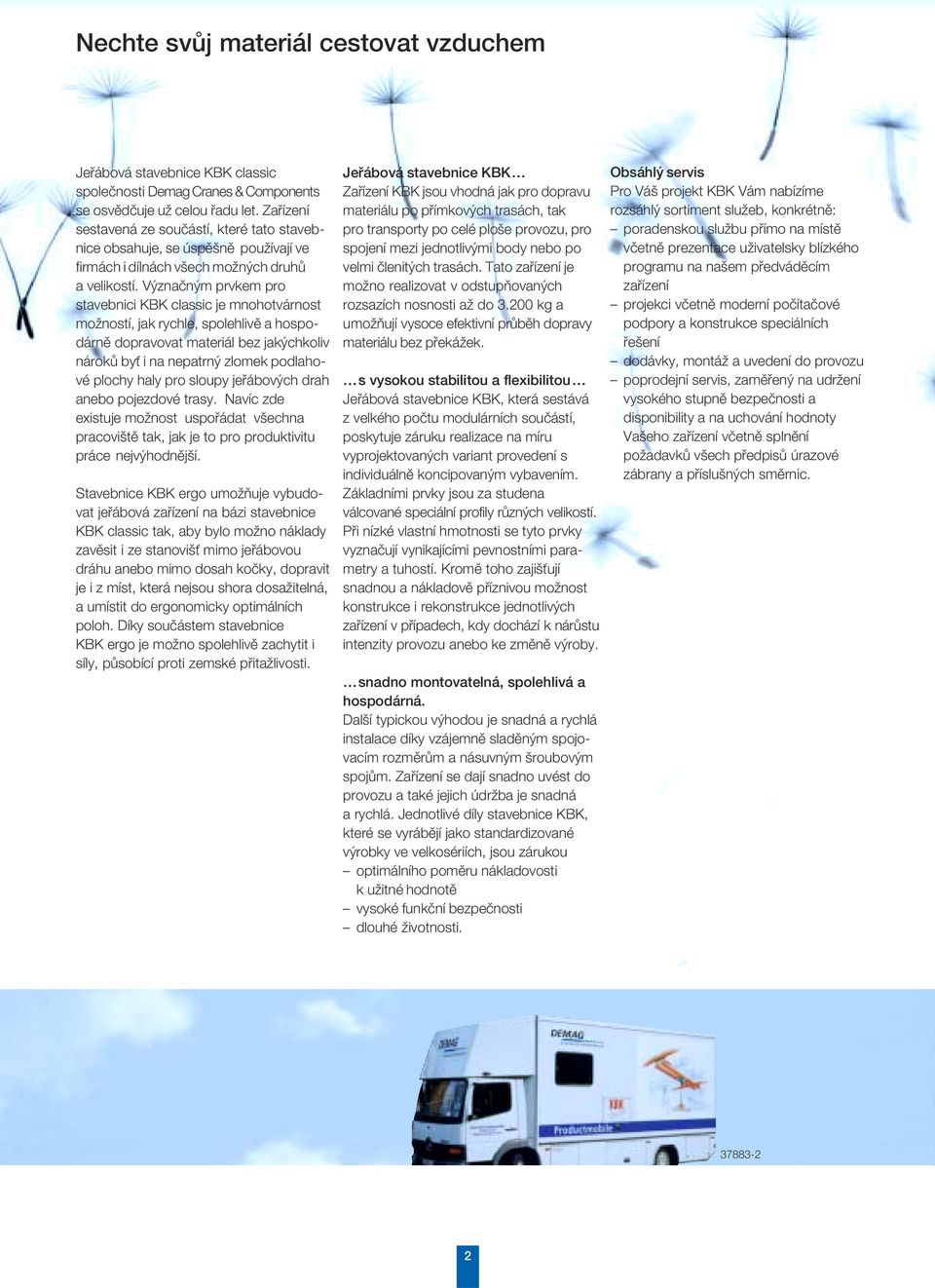

2 Nechte svůj materiá cestovat vzduchem Jeřábová stavebnice KBK cassic spoečnosti Demag Cranes & Components se osvědčuje už ceou řadu et. Zařízení sestavená ze součástí, které tato stavebnice obsahuje, se úspěšně používají ve firmách i dínách všech možných druhů a veikostí. Význačným prvkem pro stavebnici KBK cassic je mnohotvárnost možností, jak ryche, spoehivě a hospodárně dopravovat materiá bez jakýchkoiv nároků byť i na nepatrný zomek podahové pochy hay pro soupy jeřábových drah anebo pojezdové trasy. Navíc zde existuje možnost uspořádat všechna pracoviště tak, jak je to pro produktivitu práce nejvýhodnější. Stavebnice KBK ergo umožňuje vybudovat jeřábová zařízení na bázi stavebnice KBK cassic tak, aby byo možno nákady zavěsit i ze stanovišť mimo jeřábovou dráhu anebo mimo dosah kočky, dopravit je i z míst, která nejsou shora dosažitená, a umístit do ergonomicky optimáních pooh. Díky součástem stavebnice KBK ergo je možno spoehivě zachytit i síy, působící proti zemské přitaživosti. Jeřábová stavebnice KBK Zařízení KBK jsou vhodná jak pro dopravu materiáu po přímkových trasách, tak pro transporty po ceé poše provozu, pro spojení mezi jednotivými body nebo po vemi čenitých trasách. Tato zařízení je možno reaizovat v odstupňovaných rozsazích nosnosti až do kg a umožňují vysoce efektivní průběh dopravy materiáu bez překážek. s vysokou stabiitou a fexibiitou Jeřábová stavebnice KBK, která sestává z vekého počtu moduárních součástí, poskytuje záruku reaizace na míru vyprojektovaných variant provedení s individuáně koncipovaným vybavením. Zákadními prvky jsou za studena vácované speciání profiy různých veikostí. Při nízké vastní hmotnosti se tyto prvky vyznačují vynikajícími pevnostními parametry a tuhostí. Kromě toho zajišťují snadnou a nákadově příznivou možnost konstrukce i rekonstrukce jednotivých zařízení v případech, kdy dochází k nárůstu intenzity provozu anebo ke změně výroby. snadno montovatená, spoehivá a hospodárná. Daší typickou výhodou je snadná a rychá instaace díky vzájemně saděným spojovacím rozměrům a násuvným šroubovým spojům. Zařízení se dají snadno uvést do provozu a také jejich údržba je snadná a rychá. Jednotivé díy stavebnice KBK, které se vyrábějí jako standardizované výrobky ve vekosériích, jsou zárukou optimáního poměru nákadovosti k užitné hodnotě vysoké funkční bezpečnosti douhé životnosti. Obsáhý servis Pro Váš projekt KBK Vám nabízíme rozsáhý sortiment sužeb, konkrétně: poradenskou sužbu přímo na místě včetně prezentace uživatesky bízkého programu na našem předváděcím zařízení projekci včetně moderní počítačové podpory a konstrukce speciáních řešení dodávky, montáž a uvedení do provozu poprodejní servis, zaměřený na udržení vysokého stupně bezpečnosti a disponibiity a na uchování hodnoty Vašeho zařízení včetně spnění požadavků všech předpisů úrazové zábrany a přísušných směrnic

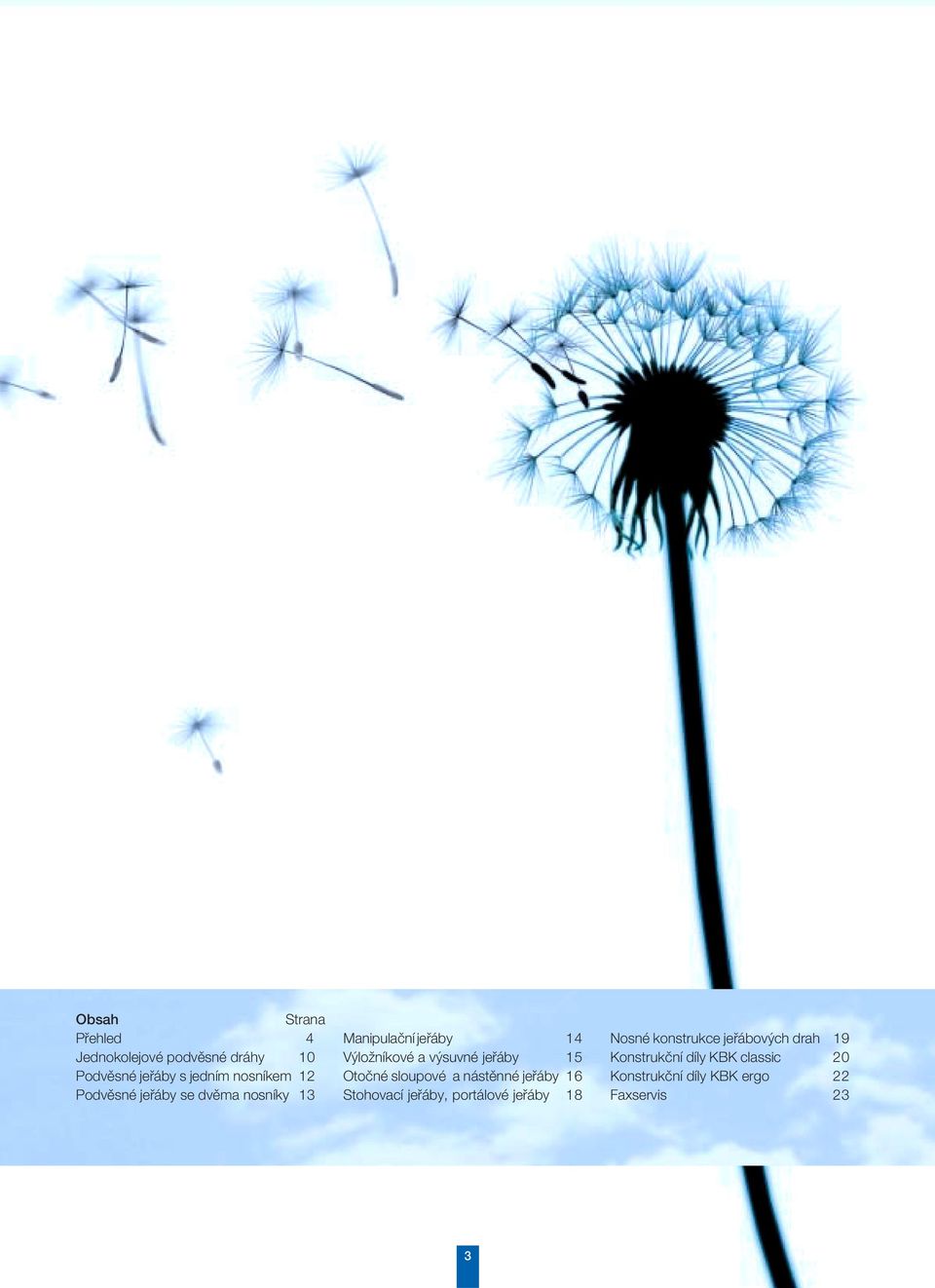

3 Obsah Strana Přehed 4 Jednokoejové podvěsné dráhy 10 Podvěsné jeřáby s jedním nosníkem 12 Podvěsné jeřáby se dvěma nosníky 13 Manipuační jeřáby 14 Výožníkové a výsuvné jeřáby 15 Otočné soupové a nástěnné jeřáby 16 Stohovací jeřáby, portáové jeřáby 18 Nosné konstrukce jeřábových drah 19 Konstrukční díy KBK cassic 20 Konstrukční díy KBK ergo 22 Faxservis 23 3

4 Podvěsné dráhy Pro vekoprostorovou dopravu materiáu bez použití podahy Podvěsné jeřáby Pro dosažení návaznosti výrobních postupů Jednokoejové podvěsné dráhy Doprava materiáu po předem zadaných trasách. Přímé spojení míst nakádky a vykádky dopravovaných nákadů v reverzačním provozu anebo v režimu kruhové dopravy. Od jednoduché přímkové trasy až po široce rozvětvenou kruhovou trasu s částečnou anebo úpnou automatizací; ibovoné vedení trasy pomocí přímkových anebo oboukových úseků, výhybek a točen. Podvěsné jeřáby s jedním nosníkem Doprava, pokrývající určitou pošnou obast. Nejkratší možné rozjezdové vzdáenosti, nízká vastní hmotnost, možnost snadného ručního pojezdu. Kuové kouby, jichž se používá pro spojení jeřábového nosníku s pojezdovými jednotkami, znemožňují zaseknutí jeřábu, který snadno pojíždí i po různě zahnutých a kínovitých pojezdových drahách

5 Podvěsné jeřáby se dvěma nosníky Doprava těžkých nákadů a přemostění vekých rozpětí. Výhodné montážní rozměry. Manipuační jeřáby s optimáním přizpůsobením pro nasazení moderních manipuačních systémů. Umístění zdvihacího zařízení mezi jeřábovými nosníky umožňuje dosáhnout maximáního možného zdvihu závěsného háku; zavěšením v někoika bodech se dá dosáhnout vekých hodnot rozpětí

6 Výožníkové a výsuvné jeřáby S vekým přesahem, pro rozšířenou přepravu bez potřeby podahové pochy Otočné jeřáby Jeřáby pro pracoviště začeněné do v Výožníkové jeřáby Jeřábové nosníky až do přesahu 2,5 m přes rozchod ko jeřábové dráhy. Výsuvné jeřáby Jeřábové nosníky s voženým nosníkem, který je možno vysouvat na jednu anebo na obě strany až do 2,5 m. Je optimáně vhodný pro dodatečně přistavěné haové prostory, vybavené větracími kanáy, tepenými zářiči, potrubím pro různá média apod., anebo pro prostory, které jsou těžko přístupné díky různým opěrám, soupům a podobným prvkům. Soupové otočné jeřáby je možno instaovat téměř na jakémkoiv místě; vyznačují se vekým akčním rádiusem. S výožníky soupových jeřábů se dá při jejich maé vastní hmotnosti snadno manipuovat v kterékoiv pooze nákadu. Déka výožníku je až 7 metrů. Nástěnné otočné jeřáby Jeřáby pro umístění na pracovištích a pro upevnění na stěnách a soupech případně přímo na strojích; bez nároků na podahovou pochu. Dají se využít také jako nosné prostředky pro různé měřicí přístroje, nářadí a mnoho daších potřeb po případě jako nosiče kabeů či hadic

7 nitropodnikového toku materiáu Stohovací a portáové jeřáby Ideání pomocníci na pracovišti Stohovací jeřáby Jeřáby se dvěma nosníky a s otočnými stohovacími kočkami. Jsou snadno ovadatené rukou, jak pokud jde o jejich otáčení, tak o jejich pojezd. Souží k vyskadňování a zaskadňování kusového zboží, kontejnerů a paet. Portáové jeřáby Jeřáby pro pojezd přímo po podaze bez nutnosti koejových drah. Jsou ideání především pro opravářské a montážní práce. Dá se jimi snadno pojíždět, ze je jednoduše rozožit a opět smontovat

8 Jeřábová stavebnice KBK cassic a KBK ergo přehed všech možností a provedení 8

9

10 Jednokoejové podvěsné dráhy Přesně to pravé pro přepravu materiáu po otevřených přepravních inkách Jednokoejové podvěsné dráhy z jeřábové stavebnice KBK cassic zajišťují optimáním způsobem přepravu materiáu po otevřených trasách bez potřeby podahové pochy. Příkadná přizpůsobivost Široké spektrum součástí umožňuje exaktně přizpůsobit vedení trasy stavebním zváštnostem Vaší hay. Současně se tím poskytuje záruka spnění všech požadavků, kadených na Vaši výrobu z hediska vastního výrobku a pracoviště. Pomocí napojovacích prvků je možno zajistit přejezdy na sousední podvěsné jeřáby s jedním nosníkem. Ideání nosiče přístrojů Speciání profiy jeřábové stavebnice KBK jsou vhodné i jako nosiče přístrojů, napříkad zařízení vybavená baancery je možno použít pro takovzdušné a eektrické přístroje a mnoho daších pracovních pomůcek i pro proudové přívody jeřábů a daší mobiní eektrospotřebiče. Vodící vozíky s napájecími přívody je kromě toho možno použít ve funkci závěsů pro různé hadice, soužící k přepravě kapain a pynů

11 36145 Jednokoejové podvěsné dráhy ze stavebnice KBK cassic je možno reaizovat téměř ibovoným způsobem: od jednoduchých přímkových drah s ruční obsuhou až po sožitě větvené kruhové dráhy s částečně anebo pně automatizovanou obsuhou Voba profiu: maximání možné rozteče, stavební výšky Profi KBK Nastavitená stavební výška (mm) I 50 Nosnost (kg) ,0 2, 4 2 rozteč závěsů 5, 0 4, 1 2, 5 jednokoejové II-L 370 7, 0 5, 8 3, 5 podvěsné dráhy II 400 w (m) 8, 0 5, 4 3, 2 III 446 8, 0 5, 7 4, 1 3,

12 Podvěsné jeřáby s jedním nosníkem Výhodné konstrukční rozměry, maá vastní hmotnost Podvěsné jeřáby s jedním nosníkem z jeřábové stavebnice KBK se osvědčují v provozech všeho druhu i při dopravě nejrůznějších možných nákadů pokrývajících určitou pošnou obast bez nároků na podahovou pochu. Cenově výhodně a bezprobémově Podvěsné jeřáby s jedním nosníkem KBK se mohou zcea jednoduše zavěsit na strop hay anebo na střešní konstrukci. Přídavných soupů pro jeřábovou dráhu není zapotřebí. Tak je možno s příznivými nákady a bez jakýchkoiv probémů vybavit podvěsnými jeřáby i jen části Vaší výrobní hay. Snadné a spoehivé ovádání Jeřáby se vyznačují mimořádně maou vastní hmotností, mají pojezdové jednotky s ehkým chodem, takže se dají snadno posouvat rukou a umožňují rychou manipuaci s těžkými a neskadnými obrobky Výhodou jednonosníkového jeřábu KBK je možnost použítí napojovacích prvků, které umožní přejíždění jednokoejové jeřábové kočky z jeřábu na jednokoejovou podvěsnou dráhu a zpět. Uožení jeřábového nosníku prostřednictvím kuového koubu účinně brání možnosti jeho příčení. Jeřáby s jedním nosníkem mohou pojíždět i po omených anebo kínovitě probíhajících jeřábových drahách. Voba profiu: rozpětí, déky nosníků Profi KBK 100 -L Rozpětí Déka nosníku Rozpětí Déka nosníku Rozpětí Déka nosníku Rozpětí Déka nosníku Rozpětí Déka nosníku,85 kr, 0 HT,65 kr, 0 HT Nosnost (kg) , 6 3 3, 0 4 4, 6 2,75 6 5, 0 3, 0, 0 kr, 0 HT 7 6, 1 3, 7 8 7, 0 4, 0,45 kr, 0 HT 7 5, 9 3, 5 8 7, 0 4, 0, 4 kr, 0 HT 8 6, 3 4, 3 3, 6 9 7, 0 5, 0 4, 0 12

13 Podvěsné jeřáby se dvěma nosníky s vysokou výškou zdvihu, vekým rozpětím a vysokou nosností Význačnými prvky jeřábů se dvěma nosníky z jeřábové stavebnice KBK jsou maá vastní hmotnost a výhodné konstrukční rozměry. Vastní hmotnost zůstává přitom na tak nízké úrovni, že se touto technikou dají dokonce i vybavovat hay, postavené technoogií ehkých staveb. Výkyvným zavěšením se do vemi značné míry zachytí horizontání síy, vznikající v důsedku nájezdu na nárazník, rozjezdu anebo brzdění. Vysoká výška zdvihu Konstrukčním uspořádáním zdvihacího zařízení mezi oběma jeřábovými nosníky se dosahuje ve srovnání s jeřábem s jedním nosníkem větší využitené výšky zdvihu. Veké rozpětí Jeřáby je možno zavěsit také v někoika bodech a získat tak možnost většího rozpětí k přemostění rozsáhejších skadovacích a výrobních obastí. Podvěsnými jeřáby se dvěma nosníky se dá snadno pojíždět ručně. V případě rozpětí větších než 6 m a nosností přes 500 kg se však doporučuje použít eektrických hnacích jednotek s třecími koy, které jsou součástí jeřábové stavebnice KBK Voba profiu: rozpětí, déky nosníků Profi KBK 100 -L Rozpětí Déka nosníku Rozpětí Déka nosníku Rozpětí Déka nosníku Rozpětí Déka nosníku Rozpětí Déka nosníku, 4 kr, 0 HT Nosnost (kg) , 8 5 5, 0, 2 kr, 0 HT 6 5, 0 3, 1 9 6, 0 4, 0, 6 kr 0, 0 HT 7 6, 5 4, 3 1 7, 0 5, 0, 8 kr 1, 0 HT, 1 kr 4, 0 HT 8 6, 1 4, 6 3, 6 1 7, 0 5, 0 4, 0 9 7, 4 6, 3 4, 2 1 9, 0 7, 0 5, 0 Nosiče napájecích kabeů pojíždějí v profiech jeřábových nosníků anebo jeřábové dráhy. Pomocí přídavné koejnice je možno závěsným ovadačem pojíždět nezávise na kočce. Přemostění skadovacích a výrobních prostor díky někoikanásobnému závěsu pro maximání možné veikosti rozpětí. 13

14 Manipuační jeřáby Ergonomicky optimání manipuace s nákadem Pomocí díů stavebnice KBK ergo je možno jeřáby se dvěma nosníky reaizovat také jako jeřáby manipuační. Tyto jeřáby je možno přesně přizpůsobit pro konkrétní břemena, pracovní postupy a okoí pracovišť. Umožňují tak nastavit obrobky a konstrukční podsestavy pode potřeby do nejpříznivějších pooh zásobovat pracoviště, stroje a zařízení materiáem ze všech možných směrů a míst provádět pracovní postupy a úkony i mimo dosah jeřábového závěsu, takže se rozsah pracoviště zvětšuje. Inovativní a progresivní Manipuační jeřáby je možno ustavovat na drahách, sestavených z koejnic KBK-I anebo KBK-II-L, pomocí součástek a díů stavebnice KBK ergo, vybraných pode přísušných požadavků. Vyznačují se tím, že spoehivě zachycují síy, působící proti zemské přitaživosti. K tomu přistupuje i veká poohovací přesnost spoečně s vysokou pracovní rychostí. Takto je možno optimaizovat manipuační postupy pode ergonomických hedisek a současně je sestavovat tak, aby byy maximáně účinné. Možnost rychého dovybavení Pokud máte ve svém provozu podvěsné jeřáby se dvěma nosníky z jeřábové stavebnice KBK cassic, můžete je snadno pomocí součástek a díů stavebnice KBK ergo přestavět na manipuační jeřáby

15 Výožníkové a výsuvné jeřáby Veký konstantní anebo proměnný přesah Potřebujete svými jeřáby dopravit nákady i do míst daeko mimo dosah závěsných zařízení? Naše stavebnice KBK Vám to umožní. Výožníkové jeřáby Výožníkové jeřáby KBK ergo jsou vybaveny jeřábovými nosníky, které mohou přesahovat až 2,5 m přes rozchod ko jeřábové dráhy. Můžete jimi dosáhnout např. do těch obastí hay, které jste dodatečně přistavěi. Můžete ae těmito jeřáby také projet pod větracími kanáy, topnými zářiči, různými typy potrubí a dašími prvky, které jsou nainstaovány pod stropem a vedou k tomu, že jeřáb musí udržovat větší odstup od stěny hay. KBK A1 KBK -L KBK J eřáb s jedním nosníkem 1,5 m 1,8 m Jeřáb se dvěma nosníky 1,6 m 2,3 m 2,5 m Největší přípustné rozměry přesahu Závisí na typu profiu a typu jeřábu; kromě toho jsou závisé i na zdvihané zátěži. Výsuvné jeřáby Výsuvné jeřáby KBK cassic anebo KBK ergo mají přídavné nosníky, které se pohybují buď pod jeřábovými nosníky anebo mezi nimi. Tyto nosníky je možno pode provedení vysouvat na jednu anebo na obě strany přes míru rozchodu ko dráhy. To umožňuje přesnou manipuaci s břemeny i v jinak těžko přístupných obastech hay, napříkad mezi soupy či opěrami. Pode požadované déky vysunutí se výsuvné jeřáby kompetují prvky stavebnice KBK cassic anebo stavebnice KBK ergo A1/1 B2/1 B2/2 KBK II-L A1max KBK II 1,5 m 1,8 m 1,5 m 2,0 m 2,3 m 2,5 m Největší přípustné rozměry přesahu Závisí na typu profiu a typu jeřábu; kromě toho jsou závisé i na zdvihané zátěži.

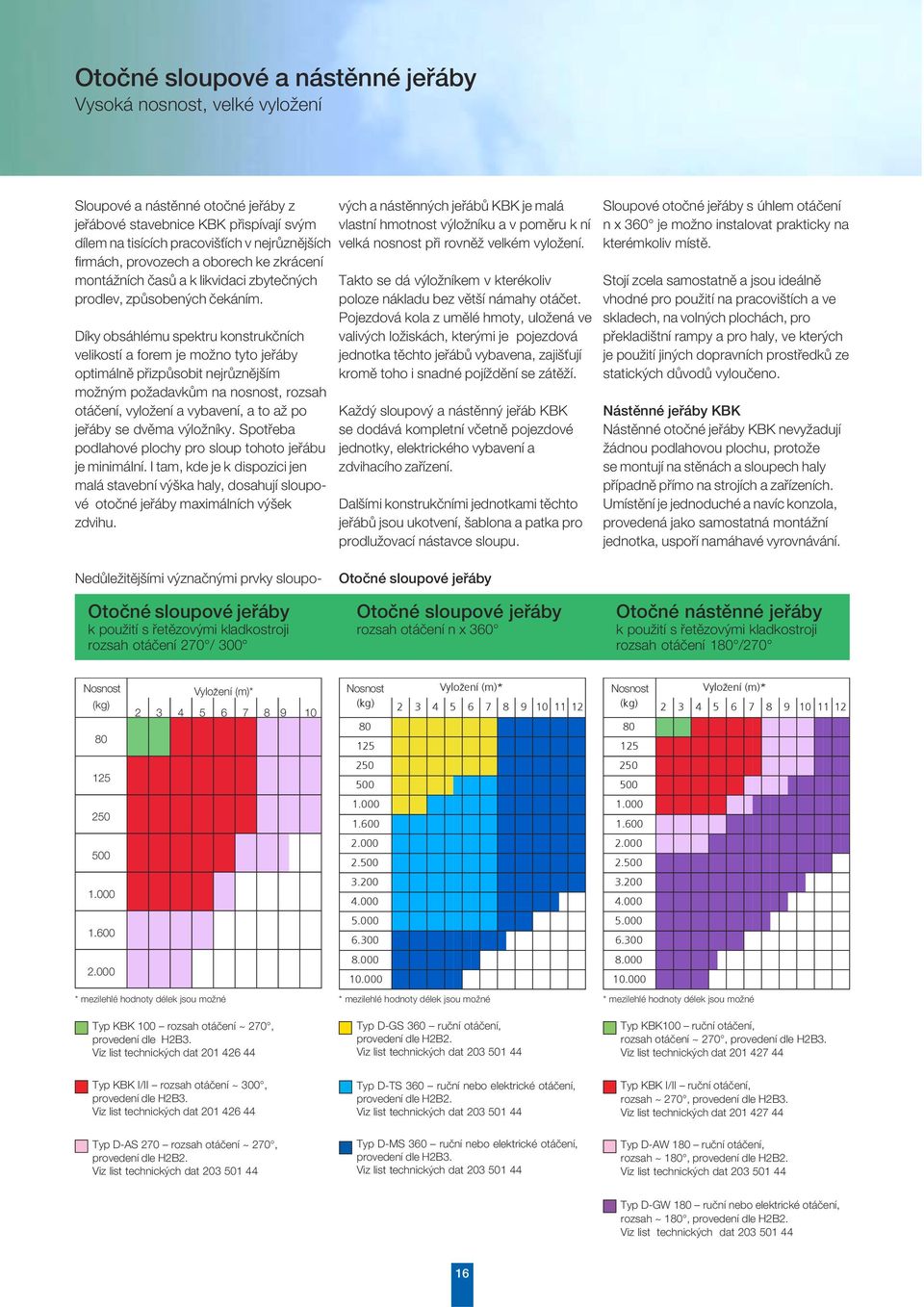

16 Otočné soupové a nástěnné jeřáby Vysoká nosnost, veké vyožení Soupové a nástěnné otočné jeřáby z jeřábové stavebnice KBK přispívají svým díem na tisících pracovišťích v nejrůznějších firmách, provozech a oborech ke zkrácení montážních časů a k ikvidaci zbytečných prodev, způsobených čekáním. Díky obsáhému spektru konstrukčních veikostí a forem je možno tyto jeřáby optimáně přizpůsobit nejrůznějším možným požadavkům na nosnost, rozsah otáčení, vyožení a vybavení, a to až po jeřáby se dvěma výožníky. Spotřeba podahové pochy pro soup tohoto jeřábu je minimání. I tam, kde je k dispozici jen maá stavební výška hay, dosahují soupové otočné jeřáby maximáních výšek zdvihu. Nedůežitějšími význačnými prvky soupových a nástěnných jeřábů KBK je maá vastní hmotnost výožníku a v poměru k ní veká nosnost při rovněž vekém vyožení. Takto se dá výožníkem v kterékoiv pooze nákadu bez větší námahy otáčet. Pojezdová koa z uměé hmoty, uožená ve vaivých ožiskách, kterými je pojezdová jednotka těchto jeřábů vybavena, zajišťují kromě toho i snadné pojíždění se zátěží. Každý soupový a nástěnný jeřáb KBK se dodává kompetní včetně pojezdové jednotky, eektrického vybavení a zdvihacího zařízení. Dašími konstrukčními jednotkami těchto jeřábů jsou ukotvení, šabona a patka pro produžovací nástavce soupu. Soupové otočné jeřáby s úhem otáčení n x 360 je možno instaovat prakticky na kterémkoiv místě. Stojí zcea samostatně a jsou ideáně vhodné pro použití na pracovištích a ve skadech, na voných pochách, pro překadištní rampy a pro hay, ve kterých je použití jiných dopravních prostředků ze statických důvodů vyoučeno. Nástěnné jeřáby KBK Nástěnné otočné jeřáby KBK nevyžadují žádnou podahovou pochu, protože se montují na stěnách a soupech hay případně přímo na strojích a zařízeních. Umístění je jednoduché a navíc konzoa, provedená jako samostatná montážní jednotka, uspoří namáhavé vyrovnávání. Otočné soupové jeřáby k použití s řetězovými kadkostroji rozsah otáčení 270 / 300 Otočné soupové jeřáby Otočné soupové jeřáby rozsah otáčení n x 360 Otočné nástěnné jeřáby k použití s řetězovými kadkostroji rozsah otáčení 180 /270 Nosnost Vyození ˇ (m)* Nosnost Vyození ˇ (m)* Nosnost (kg) (kg) (kg) * meziehé hodnoty déek jsou možné * meziehé hodnoty déek jsou možné * meziehé hodnoty déek jsou možné Vyození ˇ (m)* Typ KBK 100 rozsah otáčení ~ 270, provedení de H2B3. Viz ist technických dat Typ D-GS 360 ruční otáčení, provedení de H2B2. Viz ist technických dat Typ KBK100 ruční otáčení, rozsah otáčení ~ 270, provedení de H2B3. Viz ist technických dat Typ KBK I/II rozsah otáčení ~ 300, provedení de H2B3. Viz ist technických dat Typ D-TS 360 ruční nebo eektrické otáčení, provedení de H2B2. Viz ist technických dat Typ KBK I/II ruční otáčení, rozsah ~ 270, provedení de H2B3. Viz ist technických dat Typ D-AS 270 rozsah otáčení ~ 270, provedení de H2B2. Viz ist technických dat Typ D-MS 360 ruční nebo eektrické otáčení, provedení de H2B3. Viz ist technických dat Typ D-AW 180 ruční otáčení, rozsah ~ 180, provedení de H2B2. Viz ist technických dat Typ D-GW 180 ruční nebo eektrické otáčení, rozsah ~ 180, provedení de H2B2. Viz ist technických dat

17

18 Stohovací a portáové jeřáby Speciaisté pro zajištění manipuace v provozu i ve skadě Stohovací jeřáby Stohovací jeřáby ze stavebnice KBK sestávají v podstatě z podvěsného jeřábu KBK se dvěma nosníky a ze speciání stohovací kočky. Osvědčují se především všude tam, kde se řeší úohy skadování, dopravy, třídění a přípravy kusového zboží, kontejnerů anebo paet až do hmotnosti 500 kg. K důežitým charakteristickým znakům stohovacích jeřábů KBK patří jejich optimání využití výšky obsuhovaného prostoru. Zaskadňování, vyskadňování, doprava a příprava materiáu jsou operace, které probíhají v jediném pracovním cyku bez žebříků, bez odběrového vozíku a bez daších pomocných prostředků. Pro uchopení či upevnění břemene je možné stohovací kočku vybavit vidicí, trny, drapákovými čeistmi anebo jinými prvky, přizpůsobenými konkrétním břemenům. Stohovací kočkou, kterou se dá otáčet o 360, je po jeřábu možno snadno pojíždět rukou. Zdvihací pohyb zajišťuje zdvihací zařízení. Portáové jeřáby Portáové jeřáby ze stavebnice KBK cassic se se svými hodnotami nosnosti do kg osvědčují všude tam, kde je podvěsný jeřáb příiš nákadný anebo kde se nedá instaovat. Je jimi možno snadno pojíždět po rovinném hadkém podkadu a dá se jimi snadno manévrovat, takže představují při opravách a montážích nejepší možný pomocný prostředek. V mnoha případech je zvášť výhodné to, že se portáové jeřáby ze stavebnice KBK cassic dají někoika montážními operacemi rozebrat na snadno transportovatené díy a na místě použití opět snadno a ryche sestavit. Přitom je možno rozchod jejich ko v širokém rozmezí pynue seřizovat

19 Nosné konstrukce jeřábových drah Individuáně koncipovaná řešení Zařízení KBK je možno reaizovat i tam, kde nemají stropy ha a střešní konstrukce dostatečnou únosnost. Pomocí ceé řady díů standardních oceových konstrukcí, je možno zřizovat nejrůznější opěrné konstrukce. Na nich je pak možno buď přímo anebo pomocí podéných nosníků upevnit podvěsné jeřábové dráhy. Každá součástka je předem propočtena a konstruována tak, že je zváštní statické posuzování nadbytečné. Všechny opěry jsou na podaze hay upevněny patními deskami, dimenzovanými tak, aby odpovíday dané konstrukční formě. K podaze mohou být upevněny zákadovými (chemickými) kotvami nebo kotevními šrouby Konstrukční forma Závěs KBK Profi konzoová opěra konzoová opěra s podéným nosníkem portá portá s podéným nosníkem p římo HE-A (opěra), IPE (rameno) na podéném nosníku HE-A (opěra), HE-A (konzoa), IPE podéný nosník p římo HE-A (opěra), IPE (příčník) n a podéném nosníku IPE (opěra), IPE/HE-A (příčník), IPE (podéný nosník) Podéný nosník Portá s podéným nosníkem Konzoová opěra s podéným nosníkem Konzoová opěra Portá

20 Konstrukční díy jeřábové stavebnice KBK cassic Profiy Zákadním prvkem jeřábové stavebnice KBK je za studena vácovaný speciání profi, který se dodává v šesti různých konstrukčních veikostech: KBK 100 nosnost do 125 kg KBK I nosnost do 500 kg KBK II-L nosnost do 1000 kg KBK II nosnost do 2000 kg KBK II-R nosnost do 2000 kg, s 5-póovým vnitřním přívodem proudu KBK II-T pro podvěsné jeřáby s jedním a dvěma nosníky zesíeného profiu KBK III nosnost do 3200 kg Všechny konstrukční díy stejné veikosti jako jsou přímé a oboukové úseky jeřábových drah, výhybky, točny a daší jsou standardizovány a mají stejné přípojné rozměry. Je možno je bez probémů vzájemně kombinovat pode požadovaného toku materiáu a snadno smontovat pomocí samostředících násuvných a šroubovacích spojek. V případě jeřábů s jedním a dvěma nosníky je možno pro jeřábové dráhy a nosníky použít různých veikostí profiu. Všechny díy stavebnice KBK jsou sériově pozinkovány a opatřeny krycím nátěrem na bázi uměých pryskyřic či kovovým práškovým nástřikem. Pro provoz v agresivním anebo venkovním prostředí se doporučuje použít navíc daší vrstvy aku anebo speciáního nátěru. Závěsy Aby se dao zabránit vzniku ohybových momentů a do vemi značné míry i horizontáně působících si ve stropní konstrukci, zavěšují se profiy KBK výkyvně. Pánve z uměých hmot, kterými jsou kuové kouby závěsu vybaveny, snižují na minimum potřebu údržby a tumí rázy i huk. Pomocí závitových tyčí, kterými jsou kuové kouby vzájemně propojeny, se dá bez jakýchkoiv probémů přesně nastavit výška pojezdové dráhy. Výhybky Uzavřená kompaktní konstrukce výhybek umožňuje větvení a sdružování materiáového toku. Pode výběru je možno tyto výhybky dodávat, jak s ručním, tak i s eektrickým či pneumatickým systémem jejich přestavování s částečně anebo pně automatizovaným ovádáním. Spouštěcí stanice Spouštěcích stanic se používá především v uzavřených systémech závěsných drah k nakádce a vykádce v předem určených místech materiáového toku. Tímto způsobem je možno upustit od použití zdvihacích zařízení. Pojezdové jednotky jsou ve spuštěných úsecích drah mechanicky aretovány. Na samotné dráze se přitom mechanickými uzávěrami zamezuje dojezdu daších pojezdových jednotek

21 Jednotky s ručním pojezdem Jsou vybaveny pojezdovými koy z uměé hmoty, uoženými ve vaivých ožiskách, takže je jimi možno snadno pojíždět pouhou rukou. Koa, které mají vysokou odonost proti otěru a nevyžadují žádnou údržbu, se kromě toho vyznačují tím, že účinně tumí rázy a i při vysokých pojezdových rychostech mají jen nízkou hučnost. Točny Díky montáži točen je možno reaizovat i křižovatky jednotivých drah. Vestavěné mechanické pojistky zamezují nájezdu či výjezdu kočky v průběhu otáčení točny. Křižovatky je možno pode potřeby přestavovat ručně anebo eektricky. Napojovací zařízení Pomocí napojovacích zařízení je možno vzájemně propojit závěsné jeřáby s jedním nosníkem a jednokoejové závěsné dráhy tak, aby moha jeřábová kočka přejet na koej podvěsné dráhy. V odbokovaném stavu přejede jeřáb přejezdové úseky bez jakéhokoiv dotyku. Přímé a oboukové díy Přímé a oboukové úseky jeřábových drah se vyrábějí ze speciáních profiů, vácovaných za studena, které se při maé vastní hmotnosti vyznačují vynikajícími pevnostními vastnostmi a vysokou tuhostí. Profiy pro nosnosti do kg jsou dutými profiy s úzkým toerančním poem s chráněnými vnitřními pojezdovými pochami; profiy pro nosnosti do kg jsou provedeny tak, že jejich pojezdové pochy jsou vně. Profiy s pojezdovými pochami vně i uvnitř je možno dodávat se zabudovanou vnitřní napájecí troejí. Napájecí přívody Ve funkci napájecích přívodů se upatňují především poché vodiče. Jsou-i na jedné dráze více než dva jeřáby, nebo na jednokoejové dráze více než dvě kočky, dáe v případě, že je závěsná dráha vybavena výhybkami, točnami, mechanickými zábranami anebo spouštěcími stanicemi, napájí se přes troejové vedení. Vnitřek profiů KBK II-R je vybaven pěti vodiči, profiy KBK III mají až deset vodičů. Všechny napájecí přívody jsou nenáročné na údržbu a jsou chráněny proti náhodnému dotyku v souadu s předpisy DIN VDE

22 Konstrukční díy stavebnice KBK ergo Pomocí součástí jeřábové stavebnice KBK ergo rozšířia firma Demag Cranes & Components svou jeřábovou stavebnici o dodatečné možnosti použití. Je tak možno reaizovat i takové jeřáby, u kterých vznikají síy, působící proti zemské přitaživosti. To se může stát u jeřábů s výožníky i u výsuvných a manipuačních jeřábů. Závěsy Speciání závěsy jeřábů, vytvořených ze stavebnice KBK ergo, zachycují síy a momenty, působící v různých směrech. Tím zabraňují zbytečnému zatěžování stropu hay anebo střešní konstrukce Pojezdové traverzy Pojezdové traverzy zajišťují vyšší tuhost a zvyšují i přesnost nastavení poohy nákadu. Jsou pevně spojeny s pojezdovou jednotkou jeřábu a odvádějí všechny síy a momenty bezpečně a definovaným způsobem do drah jeřábu a kočky Pojezdové jednotky Jeřábová stavebnice KBK ergo obsahuje pojezdové jednotky dvou veikostí. Pojezdové jednotky KBK-I-ergo sestávají z oceových díů a mají koubově uožené osy. Vodorovně umístěné koo zajišťuje bezpečné stranové vedení v pojezdové koejnici. Pojezdové jednotky KBK-II-ergo jsou vyrobeny z hiníkových sitin a vybaveny koubově uoženými osami, nastavitenými opěrnými kadkami a dvojicí vodicích kadek. Tímto způsobem spoehivě zachycují přídavné síy působící směrem vzhůru a do stran a vznikající působením excentricky zavěšených nákadů. Rovnoměrné rozděení zátěže na všechna čtyři pojezdová koa zajišťuje pohybivý osový nosník Rám kočky Rám kočky, který pochází z vastního vývoje, tvoří stabiní a vysoce zatížitený systém k upevnění individuáně vybavených zdvihacích zařízení a manipuátorů. Tumení Jestiže se při provozu stáe a opakovaně najíždí do koncových pooh, je u jeřábů ze stavebnice KBK ergo nutné speciání tumení. Nárazové tumiče, zabudované do koncových krytek, udržují trvae nízkou úroveň zatížení, působících na všechny součásti a konstrukční podsestavy i na horní konstrukci

23 Fax-s ervis Demag Cranes & Components, spo. s r.o. Bienerova Saný te.: , fax: , e-mai: demag@demagcranes.cz Nabídku zašete na tuto adresu: Firma Obor Poštovní schránka, uice PSČ, místo Kontaktní osoba Teefon Teefax Předprojektový ist pro zařízení KBK Mám zájem o jednokoejové závěsné dráhy podvěsné jeřáby s jedním nosníkem podvěsné jeřáby se dvěma nosníky manipuační jeřáby (KBK ergo) výožníkové jeřáby (KBK ergo) výsuvné jeřáby (KBK ergo) soupové otočné jeřáby nástěnné otočné jeřáby stohovací jeřáby portáové jeřáby nosné konstrukce jeřábové dráhy Požaduji: teefonickou poradu nabídku detainí informace o Data pánovaného zařízení: Hmotnost přepravovaných nákadů kg Popis přepravy zboží Rozměry hay: Šířka Výška Déka jednokoejové dráhy Déka jeřábové dráhy mm mm mm mm Déka nosníku jeřábu Déka vyožení manipuačního jeřábu Déka převisu výožníkového jeřábu mm mm mm Déka pomocného nosníku výsuvného jeřábu Déka výožníku soupového otočného jeřábu Déka výožníku nástěnného otočného jeřábu mm mm mm Požadovaná výška zdvihu mm Dodatečné informace: 23

24 Demag Cranes & Components, spo. s r.o. Bienerova Saný te.: , fax: , e-mai: demag@demagcranes.cz CS/CZ Obchodní zastoupení: Bystrcká uice, budova OBI Brno te.: fax: e-mai: brno@demagcranes.cz 28.října Ostrava te.: fax: e-mai: ostrava@demagcranes.cz IS 152 Změny, tiskové chyby i případné chyby údajů vyhrazeny DCC/301103/PDF
