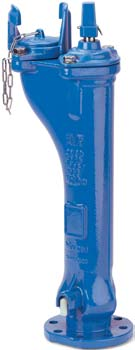

1 A VK BELGIUM BV A VK Podzemný požiarny hydrant

2 2 AVK Podzemné hydranty AVK je jedným z popredných dodávateľov vysoko kvalitných hydrantov a armatúr na požiarnu ochranu a hasiacich rozprašovacích systémov. Náš unikátny dizajn a široká produktová rada sú založené na potrebách zákazníkov na celom svete. Oheň hrá vo vývine nás - ľudských bytostí podstatnú úlohu. Keď ho máme pod kontrolou, je dôležitým základným kameňom našej civilizácie, ale keď sa vymkne z pod kontroly, môže byť zničujúci. Odvážni požiarnici riskujú svoje životy pri hasení požiarov. Mali by sa môcť plne spoľahnúť na svoje vybavenie a jeho fungovanie vždy keď to potrebujú. Preto je dôležité, aby boli nainštalované produkty vysoko spoľahlivé, ľahké na údržbu a ponúkali dlhú životnosť. AVK ponúka širokú škálu hydrantov, ktoré boli spolu so sériou príslušenstva vytvorené tak, aby ponúkali optimálne riešenie. Kompletný hydrantový balíček sa skladá z hydrantov, posúvač, tesnení, pouličných poklopov a flex odtokov. Hydranty tiež môžu byť vybavené širokou paletou predlžovacích dielov a krytov.

3 3 AVK Podzemné hydranty Vlastnosti a výhody: Plne vulkanizovaný disk zabezpečuje optimálnu tesnosť a odolnosť voči korózii Upevnená a integrovaná matica disku zabraňuje poškodeniu vibráciami Vodiace drážky v disku a tele hydrantu zabezpečujú nízky operačný krútiaci moment za všetkých prietokových podmienok Šrauby sú podložené vhodnými tesneniami Zapustené tesnenie zabezpečuje optimálnu tesnosť Vreteno z nerezovej ocele s valcovým závitom dáva vysokú pevnosť Dorazový krúžok na vretene jasne naznačuje, kedy je ventil v otvorenej pozícii, a ochraňuje vnútornú vrstvu pred poškodením Nová rada AVK podzemných hydrantov bola vyvinutá v úzkej spolupráci s laboratóriom zameraným na výskum prietoku, aby boli zabezpečené čo najlepšie prietokové podmienky tým, že vnútorné časti a tvar tela boli navrhnuté tak, aby bol prietok vody obmedzovaný čo najmenším množstvom turbulencií či iných prekážok prietoku vody, a bola tak dosiahnutá najlepšia prietoková kapacita na trhu. Pri navrhovaní podzemného hydrantu, AVK využilo svoje roky skúseností z vývoja našej známej a odolnej technológie uzatváracích ventilov, najmä v dizajne a vulkanizácii disku a v dizajne vretena ventilu a tesniaceho systému vretena. Telo armatúry je vyrobené z ľahkého kujného železného materiálu a umožňuje tak jednoduché používanie a manipulovanie a inštaláciu. Váha tohto 750 mm pc modelu je len 24.5 kilogramov a váha 1000 mm pc modelu je len 29.5 kilogramov. Materiály: Telo GGG-50 Kryt - veko GGG-50 Bajonet. pätica GGG-50 Držiak vreten. matice GGG-50 Jadro disku GGG-50 Vreteno Nerezová oceľ Sedlo Nerezová oceľ Podložka šraubu Nerezová oceľ Vreten. trubica Nerezová oceľ Vreten. matica Mosadz Vreten. spojka Mosadz Bajonet. ložisko Mosadz Posuvné ložisko Polyamid 6.6 Drenážna trubka Polyamid 6.6 Vreten.tesn. krúžok EPDM Drenážne tesnenie EPDM Stierací krúžok NBR O-krúžky NBR

4 4 Vlastnosti AVK Hydrantov Uzatváracia klapka hydrantu je osadená v zubovej spojke, aby sa zabrá ilo akémukoľvek znečisteniu, ako je piesok, kamienky či znečistená voda vniknúť do hydrantu a znečistiť tak systém s pitnou vodou. Dobre osvedčený dizajn použitý v posúvačoch bol zapracovaný aj do tohto hydrantu. vojité tesnenie vretena sa skladá zo stieracieho krúžku a polyamidového ložiska s dvomi vnútornými a dvomi vonkajšími O-krúžkami. Dorazový krúžok jasne naznačuje, kedy je ventil v otvorenej pozícii, a chráni tak vnútornú vrstvu pred poškodením. Potrebujete len šesť otáčok z plne zatvorenej do plne otvorenej pozície na hydrante. Hydranty sú všetky označené nálepkou v rámčeku, na ktorých sú uvedené všetky potrebné detaily. Na nálepke je tiež uvedený čiarový kód na elektronickú identifikáciu výrobku. Najneskôr po dvoch otočeniach je výpust uzavretý, aby sa predišlo nekontrolovanému odtekaniu vody, a po troch otočeniach začína voda pretekať. Disk je 100% potiahnutý gumou vulkanizovanou až na jadro. Vysoko záťažov guma má veľmi nízky deformatívny potenciál a vysokú pamäť, čím zabezpečuje absolútne tesné uzavretie po použití - vždy.

5 5 Vlastnosti AVK Hydrantov Plne vulkanizovaný klin je navrhnutý tak, aby sa hydrant úplne vyprázdnil cez odvádzaciu výpusť po tom, ako je ventil uzavretý, a nezostáva tak žiadna zvyšková voda. Počas manipulác s diskom vo vrchnej pozícii sa otvor automaticky uzatvára. Vysoko záťažová guma vulkanizáciou pripevnená na disk zabezpečuje úplnú nepriepustnosť.

6 6 AVK Podzemné hydranty

7 Produktový program 7 35/50 Podzemný požiarny hydrant GGG-50 PN 16 Pokrytie potrubia mm 35/50 Fleex odtok pre podzemné požiarne hydranty 80/4055 Pouličný kryt pre podzemné požiarne hydranty 80/4055 Podložka pod poklopy, pouličné kryty AVK séria 81 FFT-KS Príruba T-spoj ľahký kov potiahnutý plastom DN PN 10 AVK séria 81 FFQ-S Kolenová príruba 90 ľahký kov potiahnutý plastom DN PN 10 AVK séria 81 FFR-S Spojovací diel pre spájanie prírub ľahký kov potiahnutý plastom DN PN 10 AVK séria 81 FFQN-S Ukotviteľná kolenová príruba 90 ľahký kov potiahnutý plastom DN PN 10 Doplnky AVK Séria 35 Výpusť AVK Séria 35 Predlžovací diel pre podzemné požiarne hydranty 35/50 záslepka pre podzemné protipožiarne hydranty

8 AVK Belgium NV Zoomstraat 6A B-9160 Lokeren Belgium Tel: Fax: AJ
