1 Úspory energie ve veřejných budovách Ing.Miroslav Šafařík, Ph.D. PORSENNA o.p.s. 6.prosince 2012, České Budějovice

2 PŘEDSTAVENÍ SPOLEČNOSTI PORSENNA o.p.s.

3 PORSENNA o.p.s. od roku 2004 prosazujeme principy udržitelného rozvoje v praxi s důrazem na hospodaření s energií co umíme: energetický management pro města a obce energetické audity, průkazy energetické náročnosti budov poradenství ve výstavbě studie proveditelnosti úspory energie, OZE

4 PORSENNA o.p.s. co je za námi: mezinárodní a výzkumné projekty funkční SW pro energetický management ve městech: Jablonec nad Nisou, Děčín, Litoměřice, Opava, Štětí a dalších energetické plány měst a obcí proškolení 200 energetických manažerů měst první město v ČR v Paktu starostů a primátorů: Jeseník

5 Obsah přednášky Jak a kde aplikovat energeticky úsporná opatření? Úloha energetického managementu Možnosti metody EPC pro města a obce

6 Jak poznáme jaká opatření aplikovat, jak a kdy se nám vyplatí?

7 Jaká je celková spotřeba energie budov v majetku města?

8 Kolik jsme skutečně protopili v této sezóně?

9 Je spotřeba v budově vyšší nebo nižší než by měla být?

10 Jaké je srovnání škol ve spotřebě energie na m 2 nebo na žáka?

11 Jaký Evropský byl zemědělský průběh fond pro rozvoj venkova: spotřeby Evropa investuje energie do venkovských oblastí" v této budově?

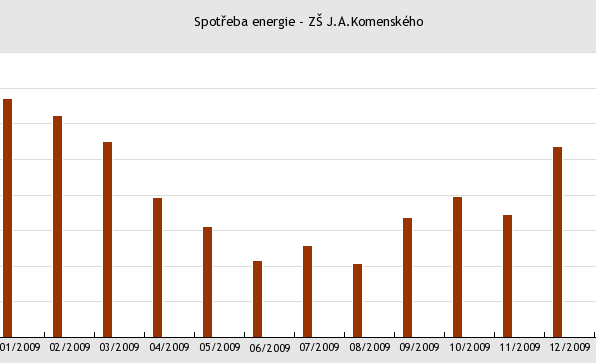

12 Průběh spotřeby energie

13 Existuje zde ještě nějaký potenciál úspor? Opatření Orientační investiční náklady (tis. Kč/rok) voda (m 3 /rok) Úspora teplo (GJ/rok) náklady (tis. Kč/rok) Prostá návratnost (roky) A ,8 21,4 B ,1 9,0 Celkem ,9 11,5 A. Ekvitermní regulace 3 topných větví, případně IRC B. Realizace vlastní kotelny na zemní plyn (2 x 35 kw)

14 Jaký potenciál úspor je v této budově?

15 Potenciál úspor Orientační investiční náklady (tis. Kč/rok) Úspora teplo (GJ/rok) Prostá návratnost (roky) Opatření voda náklady (m 3 /rok) (tis. Kč/rok) A B ,3 33,8 C ,3 11,8 D E ,5 4,4 Celkem ,2 9,6 A. Instalace automatické regulace na jednotce CIC Hřebec HL 6 B. Nové TRV ventily vbazénovém prostoru C. Využití vody z praní filtrů pro zavlažování a tenisové kurty D. Instalace ekvitermní regulace na tři topné větve E. Přípravu TV i ÚT samostatná pro byt školníka kotel na ZP

16 Jaký potenciál úspor je v této budově?

17 Potenciál úspor Opatření Orientační investiční náklady (tis. Kč/rok) voda (m 3 /rok) Úspora teplo (GJ/rok) náklady (tis. Kč/rok) Prostá návratnost (roky) A ,3 5,2 B ,9 24,1 Celkem ,2 9,6 A. Ekvitermní regulace 2 topných větví (+ přípojka plynu) B. Komplexní rekonstrukce hlavních rozvodů tepla (cca 115 m)

18 Jaký Evropský byl zemědělský průběh fond pro rozvoj venkova: spotřeby Evropa investuje energie do venkovských oblastí" v této budově?

19 Průběh spotřeby energie

20 Potenciál úspor on-line

21 Odpovědí je důsledně prováděný energetický management!

22 Má význam sledovat Evropský zemědělský fond pro rozvoj venkova: Evropa investuje do venkovských oblastí" nezateplené budovy? Má význam sledovat zateplené budovy?

23 Význam energetického managementu Příklad z MČ Brno - Nový Lískovec Energetický management stávající budovy 2.Běžná rekonstrukce % 3. Nízkoenergetická rekonstrukce (NED) 34% 58% 72% 4.Energetický management NED kwh/m 2 rok

24 Jaká je návratnost jednotlivých opatření?

25 Nejčastější nedostatky v budovách Konstrukční vady a neúčelná architektura budov Přetápění místností nebo celých budov Nepřizpůsobení vytápění provoznímu režimu budov Nevyužívání možností regulace otopné soustavy Nevhodné větrání Podcenění kvality vnitřního prostředí Nedocenění energetického managementu

26 Koncentrace CO 2 - základní školy

27 Návratnost úsporných opatření ( (rok Potenciál úspor energie Energetický audit Panelový dům Oblá, Brno Opatření Vytápěná plocha: m 2 Energeticky úsporná opatření Investiční náklady Úspora energie PN NPVQ tis. Kč kwh/rok tis. Kč/ rok ( ) rok 1. TRV 2. Energetický management 3. Tepelná izolace rozvodů tepla 4. Energeticky úsporné osvětlení 5. Nový systém pro teplou vodu 6. Tepelná izolace stěna 7. Nová okna 8. Tepelná izolace střecha 9. Tepelná izolace nad suterén 10. Osazení úsporných hlavic TV Celkem , , , , ,5 2,1 3,44 1,9 2,97 12,5 0,87 10,6 0,24 16,5-0,20 30,8-0,24 35,5-0,34 44,7-0,48 47,3-0,51 28,5-0,54 23,4

28 Výměna oken

29 Výměna oken = dobrý návrh + dohled nad správnou realizací

30 Zateplení podlahy

31 Zateplení stropu

32 Zateplení střechy

33 Regulace pomocí TRV/IRC

34 Vyregulování otopné soustavy

35 Regulace cirkulace teplé vody

36 Tepelná izolace potrubí

37 Tepelné Evropský zemědělský ztráty fond pro zásobníků rozvoj venkova: Evropa investuje vliv do venkovských tep.izolace oblastí"

38 Výměna neúsporných spotřebičů

39 Termický solární systém

40 Stínící prvky na fasádě Investiční náklady Cena elektřiny Spotřeba elektřiny celkem Úspora elektřiny na chlazení Úspora nákladů na chlazení Kč Kč/MWh 455 MWh/rok 4 MWh/rok Kč/rok

41 Výměna svítidel s použitím LED Evropský zemědělský fond pro rozvoj venkova: Evropa investuje do venkovských oblastí" Úspora cca 60% Zlepšení vlastností

42 Proč energetický management?

43 kdo měří ten řídí

44 Energetický management 1. Trvalý proces sledování a vyhodnocování energetických dat 2. Postupná realizace úsporných opatření, především organizačních a nízkonákladových

45 Základ energetického managementu sběr údajů o spotřebě energie minimálně v měsíční periodě

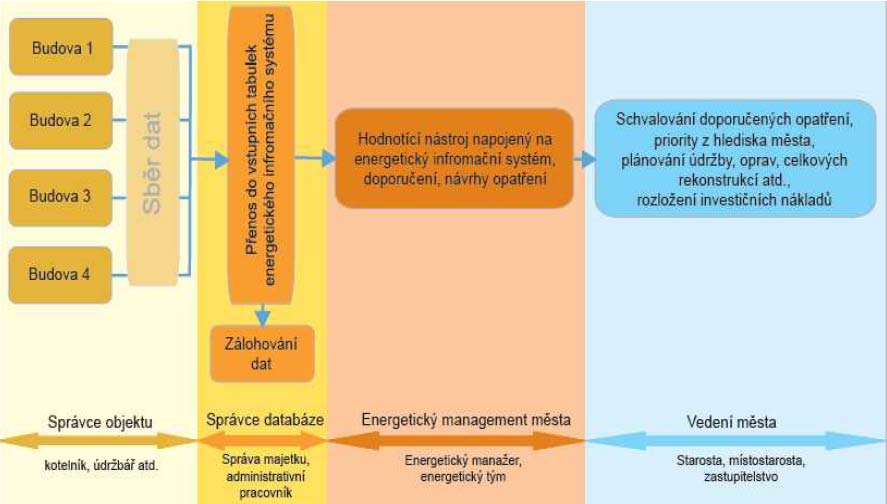

46 Energetický management ve městě

47 Jak dostat data pod kontrolu?

48 Zadávání dat Odečtená hodnota 48

49 Data máme, co dál?

50 Hlídání optimálního provozu budovy

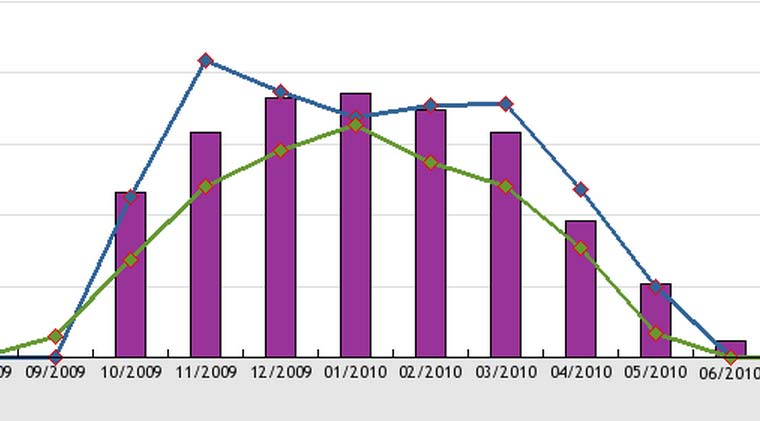

51 Hlídání optimálního provozu budovy

52 Shrnutí přínosů EM aktuální přehled o energii z jednoho místa průběžný audit chování budovy konsolidace odběrných míst včasné odhalení havárií a poruch plánování energetických úspor kontrola plnění termínů revizí kontrola plnění úspor z dotace (OPŽP) možnost pasportizace budov

53 Příklad hodnocení přínosů EM : Litoměřice

54 Náplň práce energetického manažera

55 Náplň práce energetického manažera smluvní management příprava VŘ na dodavatele energie sledování spotřeby záznamy odečtů příprava rozpočtu - meziroční porovnání spotřeb plánování investičních akcí a provozních opatření tvorba energetických (akčních) plánů příprava projektů EPC plnění požadavků legislativy

56 Náplň práce energetického manažera vedení revizních knih a zpráv vedení provozních deníků zpracování energetických statistik a výkazů výpočet emisí a poplatků za znečištění interní směrnice v oblasti hospodaření s energií dodržování kvality vnitřního prostředí pasportizace objektů průkazy energetické náročnosti budov

57 Jednoduché opatření: teploměr v každé místnosti

58 Aktuální téma: EPC Zdroj:SEVEn

59 Aktuální téma: PENB ( energetické štítky budov )

60 Aktuální téma: Pakt starostů a primátorů Výměna zkušeností a znalostí 60

61 Pakt starostů a primátorů Iniciativa Evropské komise podporující lokální a regionální správu v boji proti klimatickým změnám zahájena v roce Dobrovolní signatáři Paktu se zavazují ke splnění a překročení cíle Evropské Unie snížit emise CO 2 o 20% do roku 2020 skrze zavedení Akčního plánu pro udržitelnou energii. 61

62 Příklady dobré praxe Online katalog příkladů dobré praxe, zahrnující klíčové hodnoty z hlediska úspory energie, redukce emisí CO 2, výdajů a/nebo vzniku pracovních míst. Nechte se inspirovat! 62

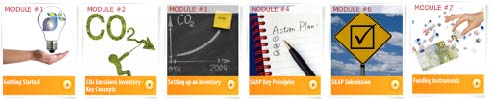

63 E-learning platforma Srozumitelné online kurzy pro signatáře/koordinátory Paktu, kteří mají zájem prohloubit své znalosti. Jednotlivé moduly nabízejí vizuální ilustrace (např.: příklady, videa a případové studie) a kvízy/automaticky vyhodnocované otázky. 63

64 Pakt starostů a primátorů Česká Republika 64

65 Národní kontaktní místo V případě jakýchkoli dotazů nás neváhejte kontaktovat: Miroslav Šafařík Michaela Dudáčková ops@porsenna.cz

66 Přejeme mnoho energie do Vaší práce!
