1 Návod na použitie Video monitor VM 35 Strana 1

2 Popis VM 35 - Farebný video monitor s 3,5" LCD displejom pre dvojvodičový systém, komunikácia a monitoring volajúceho, interkomové volanie medzi účastníkmi (max. 32 staníc) a monitormi v rámci bytu, ( max. 4 stanice / byt), odomykanie zámku dverí, napájanie po zbernici zo systému, povrchová úprava hliník, montáž na povrch, rozmery 220x105x20mm, 2-vodiče paralelne zapojené do systému nepolarizované Technická špecifikácia Napájanie: po zbernici (napájanie celého systému separátorom napájania SP 18 do zbernice) Odber: pracovný režim: 5W, pohotovostný režim: 2W Displej: farebný 3,5 TFT LCD Rozlíšenie displeja: 320 (R, G, B)x 240 pixelov Rozmery: 220 x 105 x 20 mm Zapojenie: 2-vodičové, nepolarizované Spôsob montáže: povrchová montáž Zapojenie monitora SW+: pripojenie externého dverného zvončeka polarita + SW-: pripojenie externého dverného zvončeka polarita EXT-RING: výstup pre pripojenie externého vyzváňania (max 12VDC, 100mA) GND: zem (- pól) VIDEO: výstup video signálu pre externú zobrazovaciu jednotku /TV S1: DIP prepínače pre nastavenie adresy a voľbu koncového zariadenia BUS: nepolarizované pripojenie zbernice (2-vodič) Možnosti zapojenia prídavných zariadení: Strana 2

3 Nastavenie DIP switchov na monitoroch Prvých 5 DIP switchov slúži na nastavenie adresy (01-32) video monitora. DIP switch 6 nastavte do polohy ON len na poslednom (ukončovacom) monitore v systéme. V prípade polohy OFF môže byť viditeľné skreslenie v obrazovej zložke monitorov. Postupujte podľa tabuľky. Nepolarizované zapojenie zbernice Odporúčame použiť kábel s 1mm jadrom, na polarizácii vodičov voči sebe nezáleží 1. odizolujte koniec kábla cca 12mm 2. v prípade lankového jadra, zatočte jadro, príp. pocínujte, zahnite na požadovanú dĺžku 7-8 mm 3. vložte do vyberateľnej koncovky z monitora alebo dvernej viactlačidlovej jednotky a pevne zaskrutkujte. Strana 3

4 Komunikácia s návštevou 1. Stlačte tlačidlo na dvernej jednotke. Na monitore sa zobrazí obraz z kamery a bude počuť vyzváňací tón. pozn.: Pri zapojení viacerých monitorov v rámci jednej adresy je vyzváňanie spolu s video náhľadom aktívne len v HLAVNOM monitore. Podružné monitory vyzváňajú len akusticky. V prípade, že komunikáciu preberie jeden z PODRUŽNÝCH monitorov, aktivuje sa na ňom aj video, ostatné ukončia činnosť. 2. Stlačte tlačidlo TALK na monitore pre začatie komunikácie s návštevou. Dĺžka hovoru je výrobne nastavená na dĺžku 90 sekúnd. Pre ukončenie komunikácie stlačte opäť tlačidlo TALK. V prípade, že nikto neodpovedá na volanie návštevy, monitor sa za 40 sekúnd (výrobné nastavenie) prepne do pohotovostného režimu a uvoľní sa komunikačná linka systému. Aktivácia a monitorovanie dverných /kamerových jednotiek 1. Počas pohotovostného režimu stlačte tlačidlo MONITOR. Na displeji sa zobrazí obraz z kamery. 2. V prípade zapojenia viacerých dverných jednotiek si manuálne pomocou SMEROVÝCH tlačidiel vyberte ktorú dvernú jednotku chcete monitorovať. Upozornenie: Analógové kamery (CCTV kamery) pripojené do systému pomocou VD 2KR sú v monitore identifikované ako napr. Kamera 2,3,4, ich samotné vzájomné prepínanie nie je možné manuálne vyvolať, je nastavené automaticky po zvolenom čase. 3. Pre zrušenie monitorovania znova stlačte tlačidlo MONITOR Otvorenie elektrického zámku 1. Počas komunikácie s návštevou stlačte tlačidlo UNLOCK 2. Nastavenie parametrov zámku V hlavnom menu vyberte Šípkami vyberte Rozšírené nas. a Zadajte heslo. Výrobné NASTAVENIE a stlačte tlačidlo stlačte tlačidlo MENU heslo je MENU. Pomocou šípok nastavte Podržte tlačidlo UNLOCK Šípkami vyberte Informácie a požadovanú hodnotu viď. min. 3 sec. stlačte tlačidlo MENU pozn. nižšie. Strana 4

5 Pozn. Čas odomknutia : Nastavte požadovaný čas otvorenia zámku. Maximálna doba otvorenia je 9 sec. Režim odomknutia : Nastavenie režimu zámku v kľudovom stave. a. pre nastavenie N.O. alebo 0V zadajte 0. b. pre nastavenie N.C. alebo 12V zadajte 1. Odomikacie menu : Číslom 0 nastavujete zámok 2 do vypnutého stavu. V tomto prípade využívate len Zámok1 pričom Zámok2 je v deaktivovanom stave. Číslom 1 aktivujete Zámok2. V tomto prípade využívate oba zámky. V menu sa zobrazia dva zámky. Interkom Počas pohotovostného režimu stlačte CALL tlačidlo zobrazí sa interkomové menu. Interkomové menu je možné vyvolať aj v hlavnom menu pomocou ikony INTERCOM. 1. Interkom volanie Interkomovým volaním môžete v prípade vybudovaného systému s viacerými účastníkmi volať jednotlivé byty 2. Vnútorné volanie- skupinovo vyvolávate medzi sebou monitory v rámci jedného bytu (1ks master + max 3ks slave). 3. Volanie operátora - je funkcia dostupná pri viactlačidlovom systéme, kedy z jedného monitora je možné spraviť operátorský (napr. pre domovníka, recepciu, strážnu službu a pod.) a z monitorov je možné skrátene priamo volať tento monitor. Výberom prvých dvoch položiek aktivujete zoznam s ID a menami užívateľov. Pre volanie konkrétnemu užívateľovi vyberte príslušnú adresu/meno. Smerovými tlačidlami dozadu a dopredu listujete v číselnom zozname. Pri interkomovom volaní sa na volanom monitore ozýva vyzváňací tón, odlišný od zvonenia z dverných jednotiek. Ďalšia komunikácia prebieha rovnako ako komunikácia vyvolaná z dvernej jednotky. Nastavenie systému Pre nastavenie video telefónu stlačte tlačidlo MENU, a vyberte ikonu NASTAVENIE. 1. Tón volania dvernej jednotky: Tón volania dvernej jednotky určuje melódiu zvonenia. Pre nastavenie zvoľte ikonu NASTAVENIE v hlavnom menu. Smerovými tlačidlami zvoľte Tón volania dvernej jednotky a vyberte číslo melódie. Tlačidlom MENU potvrďte nastavenie. Strana 5

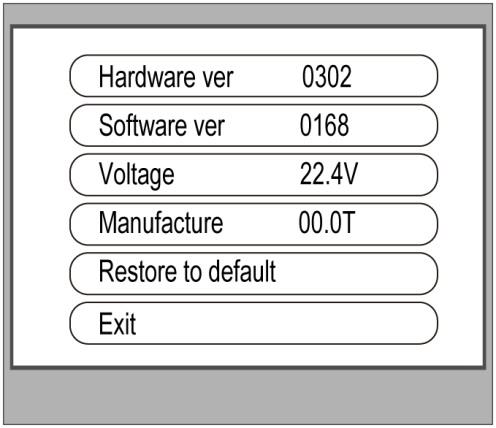

6 2. Tón interkomu: Tón interkomu určuje melódiu interkomového zvonenia. Pre nastavenie zvoľte ikonu NASTAVENIE v hlavnom menu. Smerovými tlačidlami zvoľte Tón interkomu a vyberte číslo melódie. Tlačidlom MENU potvrďte nastavenie. 3. Čas monitorovania: Čas monitorovania určuje maximálny čas komunikácie. Po tomto čase sa monitor automaticky prepne do pohotovostného režimu. Pre nastavenie zvoľte ikonu NASTAVENIE v hlavnom menu. Smerovými tlačidlami zvoľte čas monitorovania a nastavte požadovaný čas monitorovania. Tlačidlom MENU potvrďte nastavenie. 4. Rozšírené nastavenie: Pre zobrazenie rozšíreného nastavenia zadajte heslo. Továrenské heslo ej 2008 a. Nastavenie podružnej adresy: V prípade zapojenia viacerých monitorov v rámci jedného bytu, musí byť jeden z týchto monitorov nastavený ako HLAVNÝ a ostatné musia byť nastavené ako PODRUŽNÉ. Hodnota 0 zodpovedá hlavnému monitoru, ostatné čísla sú určené pre podružné monitory. b. Nastavenie operátora: nastavenie monitoru pre funkciu spomínanú vyššie, t.j. ako operátorský (napr. pre domovníka, recepciu, bezpečnostnú službu a pod.) c. Nastavenie Dátumu a Času: nastavenie dátumu a času d. Ďalšie Natavenia: príprava pre nastavovanie diaľkového ovládača (vo verzii 1.2 nie je podporovaný) e. Informácie: zobrazí informácie o systéme s možnosťou resetu monitora do továrenských nastavení Strana 6

7 Nastavenie Obrazu a zvuku Počas monitoringu alebo počas komunikácie stlačte tlačidlo MENU 1. Scéna: nastavenie displeja na preddefinované grafické hodnoty (Normálne, Užívateľ, Jemne, Jasne). Pri zmene hodnoty JAS alebo FARBA sa automaticky zmení scéna na Užívateľ. 2. Jas: nastavenie jasu 3. Farba: nastavenie farby 4. Hlasitosť zvonenia: nastavenie vyzváňania 5. Hlasitosť hovoru: nastavenie hlasitosti komunikácie Spôsoby zapojenia systému Systém pripájajte dvojžilovým káblom s odporúčaným priemerom vodičov 1mm, do vzdialenosti max. 150 metrov od dvernej jednotky po posledný monitor. Pri použití vodičov s menším prierezom sa použiteľná vzdialenosť úmerne skracuje. 1 a 2 tlačidlová aplikácia pre rodinný dom - dvojvodičové pripojenie - dverná jednotka jedno alebo dvojtlačidlová - max. 16 video monitorov na jednu dvernú jednotku Strana 7 Viactlačidlová aplikácia pre bytový dom - dvojvodičové pripojenie - dverná jednotka môže byť max. 32 tlačidlová - max. 32 video monitorov na systém - interkom medzi jednotlivými bytmi - max registrovaných kariet pre bezkontaktný RFID prístupový systém

8 Inštalácia 1. Zvoľte miesto na montáž monitora s ohľadom na existujúcu kabeláž a tak, aby bolo vo výške hlavy užívateľa (odporúčanie). Monitor nemontujte do miest, kde je vystavený silným poveternostným podmienkam, vode, extrémnemu pôsobeniu prachu, priamemu pôsobeniu slnečného svetla a teplotám mimo stanovených v technickej špecifikácii. Nevystavujte prístroj vibráciám. 2. Na toto miesto priložte kovový rámik a označte si miesta pre uchytenie do steny. Vyvŕtajte dierky, vložte hmoždinky, priložte rámik a priskrutkujte ho k stene. Nezabudnite na prestrčenie kabeláže cez vnútro rámiku. 3. Pripojte kabeláž do monitora na zadnej strane pomocou 2-pin konektora. 4. Nasuňte monitor na kovový rámik. 5. Po pripojení všetkých monitorov v systéme zapojte napájanie systému. Skôr ako nie sú pripojené monitory do systému nepripájajte napájanie aby nedošlo k poškodeniu zariadení. Údržba zariadenia Monitor je nenáročný na údržbu. Priebežne sa odporúča, pretrieť vlhkou handričkou. Nepoužívajte rozpúšťadlá a agresívne prostriedky, aby ste nepoškodili zariadenie. Bezpečnosť pri užívaní zariadenia 1. Prístroj je určený do vnútorných suchých priestorov. 2. Pri inštalácii a používaní prístroja sa riaďte pokynmi tejto príručky. 3. Venujte pozornosť všetkým upozorneniam. 4. Manipulujte opatrne s výrobkom. 5. Nepoužívajte monitor v blízkosti striekajúcej vody, vlhkej podlahy, bazénu a pod. 6. Prístroj nezakrývajte, aby nedošlo k prehriatia a zničeniu prístroja. Neumiestňujte v blízkosti tepelných zdrojov. 7. Dbajte na bezpečnosť pri práci s pripojovacím káblom do elektrickej siete. Pri manuálnom poškodení kábla môže prísť k smrteľnému úrazu spôsobenom elektrickým šokom. Kábel umiestnite na také miesto aby nemohol byť prehryzený domácimi zvieratami, nemohlo byť zakopnuté o kábel a pod. 8. Neukladajte zariadenia na nestabilné plochy. 9. Nikdy nevsúvajte predmety do vnútra prístroja. Možné riziko poškodenia prístroja. 10. Nepokúšajte sa sami opravovať výrobok. Prenechajte opravu odborníkom a autorizovanému servisu. Strana 8
