2 Frekvenční měniče ABB pro strojní aplikace Komponentní frekvenční měniče ABB Komponentní frekvenční měniče ABB jsou konstruovány pro použití resp. pro zabudování ve strojích. Tyto měniče jsou tedy částí součástkového vybavení, které je dodáváno v rámci logistické distribuce. Frekvenční měniče jsou skladem a řada volitelného příslušenství a variant je optimalizována právě s ohledem na logistickou distribuci. Řada ACS55 Rozsah výkonu 0,18 až 0,37 kw (jednofázové napájení 100 až 120 V, trojfázový výstup) Rozsah výkonu 0,18 až 2,2 kw (jednofázové napájení 200 až 240 V, trojfázový výstup) Krytí IP20 jako standard Jednoduchá a názorná rozhraní Rychlé a bezpečné konfigurování měniče šroubovákem anebo pomocí sady DriveConfig Konstruovány specificky pro použití od domácích aplikací (bazény, klimatizace, zahradní pohony) až po zabudování do malých strojů (odsávací ventilátory, čerpadla, apod.) Řada ACS150 Rozsah výkonu 0,37 až 2,2 kw (jednofázové jednotky/třífázové jednotky 200 až 240 V) Rozsah výkonu 0,37 až 4 kw (třífázové jednotky 380 až 480 V) Krytí IP20 jako standard Integrované uživatelské rozhraní Možnost předkonfigurování měniče i bez připojení napájecího napětí za cca 2 sekundy Frekvenční měniče ABB pro všeobecné strojní aplikace Frekvenční měniče ABB pro všeobecné strojní aplikace jsou konstruovány pro použití ve strojích. V oblasti sériové výroby je kritický čas spotřebovaný na výrobní jednotku. Frekvenční měniče této skupiny jsou konstruovány tak, aby se daly co nejrychleji instalovat, nastavovat parametry a uvést do provozu. Produkty jsou pro uživatele velmi snadno ovladatelné, protože disponují vysokým stupněm inteligence. Frekvenční měniče nabízejí různé funkční vlastnosti, aby bylo možné vyhovět většině i náročnějších požadavků. Řada ACS350 Rozsah výkonu 0,37 až 2,2 kw (jednofázové jednotky 200 až 240 V), 0,37 až 11 kw (třífázové jednotky 200 až 240 V) Rozsah výkonu 0,37 až 22 kw (třífázové jednotky 380 až 480 V) Krytí IP20 jako standard, krytí IP66 jako volitelné do výkonu 7,5 kw např. pro potravinářský průmysl Pokrokové funkční vlastnosti díky použití sekvenčního programování Možnost předkonfigurování měniče i bez připojení napájecího napětí za cca 2 sekundy Asistenční ovladací panel Řada ACS310 Modifikace ACS 350 pro inteligentní regulaci čerpadel a ventilátorů Zabudovaný modbus RTU 2 3AFE REV H CZ ABB

3 Frekvenční měniče ABB pro strojní aplikace s vysokými nároky Frekvenční měniče ABB pro strojní aplikace s vysokými nároky zajišťují vynikající řízení otáček, momentu a polohy pro velmi složité a náročné stroje. Ovládají synchronní a asynchronní servomotory a motory s vysokým momentem v součinnosti s různými zpětnovazebními členy. Nejmenší velikosti frekvenčních měničů dávají možnost instalace do stávající konstrukce bez jakýchkoliv úprav stroje. Rozmanité programovací nástroje umožňují konfigurovat měniče pro téměř všechny aplikace. Pomocí vyjímatelné paměťové karty může být měnič konfigurován i mimo místo jeho uvádění do provozu, pokud to přináší praktické výhody. Měniče nabízejí různé volitelné příslušenství pro komunikaci typu master / follower a také podporují komunikační rozhraní PROFIBUS, CANopen, DeviceNet a Ethernet. Řada ACSM1 Rozsah výkonu 0,75 až 160 kw (třífázové jednotky 380 až 480 V) Krytí IP20 jako standard Certifikované bezpečné vypnutí momentu Aplikační programy a technologické knihovny Dvě varianty řízení Řízení otáček a momentu Polohování Vyjímatelná paměťová karta pro snadnou správu softwaru měniče Kompatibilita s asynchronními a synchronními motory Řada volitelných možností montáže a chlazení Vzduchové chlazení Chladicí desky Kapalinové chlazení ABB 3AFE REV H CZ

4 Frekvenční měniče ABB pro standardní aplikace Frekvenční měniče ABB pro standardní aplikace lze jednoduše zakoupit, instalovat i konfigurovat a tím dokáží ušetřit značné množství času. Jsou celosvětově k dispozici prostřednictvím distribuční sítě společnosti ABB. Frekvenční měniče nástěnné Řada ACS Rozsah výkonu 0,75 až 160 kw (třífázové jednotky 208 až 240 V, 380 až 480 V) Krytí IP21 jako standard, krytí IP54 jako volitelné příslušenství Tlumivky s nelineární charakteristikou omezující harmonické složky generované do sítě Asistenční ovládací panel Vektorové řízení Frekvenční měniče skříňové (lehká skříň) Řada ACS Rozsah výkonu 132 až 355 kw (třífázové jednotky 208 až 240 V, 380 až 480 V) Krytí IP21 jako standard Asistenční ovládací panel Vektorové řízení Frekvenční měniče ABB pro standardní aplikace HVAC Řada ACH550 Rozsah výkonu 0,75 až 355 kw (třífázové jednotky 208 až 240 V, 380 až 480 V) Krytí IP21 jako standard Asistenční ovládací panel Interaktivní asistent údržby a diagnostiky Dva regulátory PID ve standardu Vektorové řízení Makra pro různé aplikace v oblasti HVAC 4 3AFE REV H CZ ABB

5 Frekvenční měniče ABB pro průmyslové aplikace, samostatné měniče Samostatné frekvenční měniče ABB jsou kompletní střídavé frekvenční měniče, které mohou být instalovány bez přídavné skříně nebo krytu. Přímé řízení momentu DTC zajišťuje vysokou přesnost a dynamiku. Frekvenční měniče nástěnné Řada ACS Rozsah výkonu 0,55 až 200 kw (230 až 690 V) Krytí IP21 jako standard, krytí IP55 jako volitelné příslušenství Široký rozsah vestavěných aplikačních maker Typ s konstrukcí testovanou i pro námořní použití jako volitelné příslušenství (vysoká odolnost vůči vibracím) ABS, BV, DNV, GL, Lloyd s, Rina Řada ACS800-11, rekuperační frekvenční měniče Rozsah výkonu 5,5 až 110 kw (230 až 690 V) Krytí IP21 jako standard Plně rekuperační frekvenční měnič v jediném krytu Nízký obsah harmonických Nastavitelný účiník Řada ACS800-31, frekvenční měniče s nízkými harmonickými Rozsah výkonu 5,5 až 110 kw (230 až 690 V) Krytí IP21 jako standard Řešení problémů s harmonickými přímo v měniči Frekvenční měniče skříňové (lehká skříň) Řada ACS Rozsah výkonu 45 až 560 kw (380 až 690 V) Krytí IP21 jako standard Extrémně úzké provedení Široký rozsah vestavěných maker ABB 3AFE REV H CZ

6 Frekvenční měniče ABB pro průmyslové aplikace, samostatné měniče Samostatné frekvenční měniče ABB jsou kompletní střídavé frekvenční měniče, které mohou být instalovány bez přídavných skříní nebo krytů. Přímé řízení momentu DTC zajišťuje vysokou přesnost a dynamiku. Frekvenční měniče skříňové Řada ACS Rozsah výkonu 45 až 5600 kw (380 až 690 V) Krytí IP21 jako standard, krytí IP22, IP42, IP54 a IP54R jako volitelné příslušenství Do500 kw na bázi samostatných modulů zahrnující usměrňovač a invertor Nad 500 kw separátní moduly usměrňovače a invertoru Řada ACS800-17, rekuperační frekvenční měniče Rozsah výkonu 37 až 2500 kw (380 až 690 V) Krytí IP21 jako standard, krytí IP22, IP42, IP54 a IP54R jako volitelné příslušenství Rekuperační napájecí jednotka je schopna dodávat energii zpět do sítě s nízkým zkreslením Řada ACS800-37, frekvenční měniče s nízkými harmonickými Rozsah výkonu 37 až 2700 kw (380 až 690 V) Krytí IP21 jako standard, krytí IP22, IP42, IP54 a IP54R jako volitelné příslušenství Problémy s harmonickými řešeny přímo v měniči Řada ACS800-07LC, kapalinou chlazené samostatné frekvenční měniče Rozsah výkonu 200 až 5600 kw (380 až 690 V) Uzavřená skříň, krytí IP42 jako standard, krytí IP54 jako volitelné příslušenství Zajišťuje spolehlivý provoz i za extrémně tvrdých podmínek Tichý provoz Kompaktní velikost Typ s konstrukcí testovanou pro námořní aplikace jako volitelné příslušenství ABS, DNV, Lloyd s 6 3AFE REV H CZ ABB

7 Frekvenční měniče ABB pro průmyslové aplikace, měniče pro skupinové pohony Frekvenční měniče ABB pro skupinové pohony jsou používány buď jako moduly k vestavění a nebo jako hotové skříňové sestavy se společnou stejnosměrnou sběrnicí. Ta se využívá pro stejnosměrné napájení modulů měničů. Stejnosměrný proud je dodáván ze samostatných napájecích jednotek vestavěných ve stejné sestavě. Tato konstrukce zjednodušuje celkovou instalaci a nabízí řadu výhod: úspora kabeláže a jištění, snížení rozsahu nákladů na instalaci a údržbu, snížení proudů v napájecím vedení a řada dalších výhod. Frekvenční měniče pro skupinové pohony Rozsah výkonu 1,1 až 5600 kw (380 až 690 V) Krytí IP21 jako standard, krytí IP22, IP42 a IP54 jako volitelné příslušenství Plug-in výkonové jednotky pro jednoduchou údržbu a redundanci Široký rozsah volitelného příslušenství včetně brzdových chopperů, EMC filtrů, jističů, stykačů, komunikačních modulů atd. Frekvenční měniče pro skupinové pohony se skládají z několika sekcí. Nejdůležitější sekce jsou tvořeny následujícími jednotkami: ACS jednotka měniče ACS jednotka rekuperačního napájecího měniče IGBT ACS a jednotka diodového usměrňovače, 6pulzní a 12pulzní ACS a jednotka rekuperačního tyristorového zdroje, 6pulzní a 12pulzní ACS brzdicí jednotka, Jednotka řízení technologie jako volitelné příslušenství Řada ACS800LC, kapalinou chlazené pro skupinové pohony Rozsah výkonu 1,1 až 5600 kw (380 až 690 V) Uzavřená skříň, krytí IP42 jako standard, krytí IP54 jako volitelné příslušenství Řešení pro náročné okolní podmínky Tichý provoz Kompaktní velikost Typ s konstrukcí testovanou i pro námořní použití jako volitelné příslušenství ABS, DNV, Lloyd s ABB 3AFE REV H CZ

8 Frekvenční měniče ABB pro průmyslové aplikace, moduly měničů (k vestavbě) Samostatné moduly Samostatné moduly měničů ABB mohou být instalovány do vlastních skříní zákazníků. Moduly umožňují firmám v oblasti OEM, systémovým integrátorům a konstruktérům rozvaděčů vestavět měniče do svých sestav a využívat přitom výhod technologií frekvenčních měničů ABB jako jsou regulace DTC, adaptivní programování a široký rozsah vestavěného i externího volitelného příslušenství. Firma ABB zajišťuje podrobné pokyny pro instalaci do skříně zákazníka a další podpůrné materiály napomáhající při vytváření vlastních řešení. Samostatné moduly frekvenčních měničů vyžadují střídavé napájení. Řada ACS a ACS800-04LC Vzduchem chlazené s rozsahem výkonu 0,55 až 1900 kw (230 až 690 V) Kapalinou chlazené s rozsahem výkonu 200 až 2240 kw (380 až 690 V) Krytí IP00, IP20 V závislosti na velikosti jsou k dispozici různé kompaktní konstrukce (fotografie vpravo) Různá aplikační makra včetně polohování Řada ACS Sestavy modulů pro rekuperační pohony Rozsah výkonu 110 až 1800 kw (380 až 690 V) Krytí IP00 Řada ACS Nová řada s inovovaným HW i SW Napětí do 500 V (dočasně) Napájení asynchronních i synchronních motorů (PMSM) s jednotným softwarem 8 3AFE REV H CZ ABB

9 Frekvenční měniče ABB pro průmyslové aplikace, moduly měničů (k vestavbě) Moduly měničů pro skupinové pohony Moduly měničů ABB pro skupinové pohony jsou konstruovány pro připojení na společnou stejnosměrnou sběrnici. Ta zajišťuje přenos energie z napájecího modulu do modulů střídačů. Střídačové moduly Řada ACS a ACS LC Vzduchem chlazené s rozsahem výkonu 1,1 až 2000 kw (380 až 690 V) Kapalinou chlazené s rozsahem výkonu 1,1 až 2240 kw (380 až 690 V) 6pulzní/12pulzní diodové napájecí moduly Řada ACS (6pulzní), ACS (6/12pulzní) ACS LC a ACS LC Vzduchem chlazené s rozsahem výkonu 145 až 4200 kw (380 až 690 V) Tyristorové napájecí moduly Řada ACS Rozsah výkonu 470 až 3150 kw (380 až 690 V) Možnost rekuperace Napájecí moduly IGBT + filtry LCL Napájecí modul ACS LCL filtr a ACS LC Vzduchem chlazené s rozsahem výkonu 60 až 1817 kw (380 až 690 V) Kapalinou chlazené s rozsahem výkonu 181 až 2181 kw (380 až 690 V) Mají možnost rekuperace se současnou filtrací harmonických ABB 3AFE REV H CZ

10 Stejnosměrné měniče ABB Stejnosměrné měniče se dodávají jako rekuperační nebo nerekuperační. ABB nabízí stejnosměrné měniče s nejmodernějším digitální řízením od typických OEM aplikací až po kompletní řešení pohonu v jediné sestavě. Řízení měničů se dodává též pro rekonstrukci nebo modernizaci starších pohonů. Rozsah výkonu je od 9 kw až po 12pulzní systémy o výkonu 18 MW. Moduly stejnosměrných měničů Řada DCS400 Určena pro standardní aplikace Asistent pro uvádění do provozu Intergrovaný budič na bázi IGBT 230 až 500 V st 20 až 1000 A DC Krytí IP00 Řada DCS800-S Určeno pro náročné aplikace Kompaktní konstrukce, nejvyšší poměr výkonu a velikosti ve své třídě Intergrovaný budič Rychlá instalace a uvádění do provozu pomocí asistenčního panelu a volitelných maker Řada volitelných funkčních vlastností pro přizpůsobení měniče k různým aplikacím Volně programovatelný díky integrovanému IEC PLC 20 až 5200 A ss 0 až 1160 V ss 230 až 1000 V st Krytí IP00 Stejnosměrné měniče skříňové DCS800-A - kompletní řešení pohonu Individuálně přizpůsobitelné k požadavkům technologie a zákazníka Řešení pro vysoké výkony jako 6pulzní a 12pulzní varianty Individuální zátěžové testy ve výrobě 20 až A ss 0 až 1500 V ss 230 až 1200 V st Krytí IP21, IP54 Volbou vybavení skříní se řeší i skupinové pohony 10 3AFE REV H CZ ABB

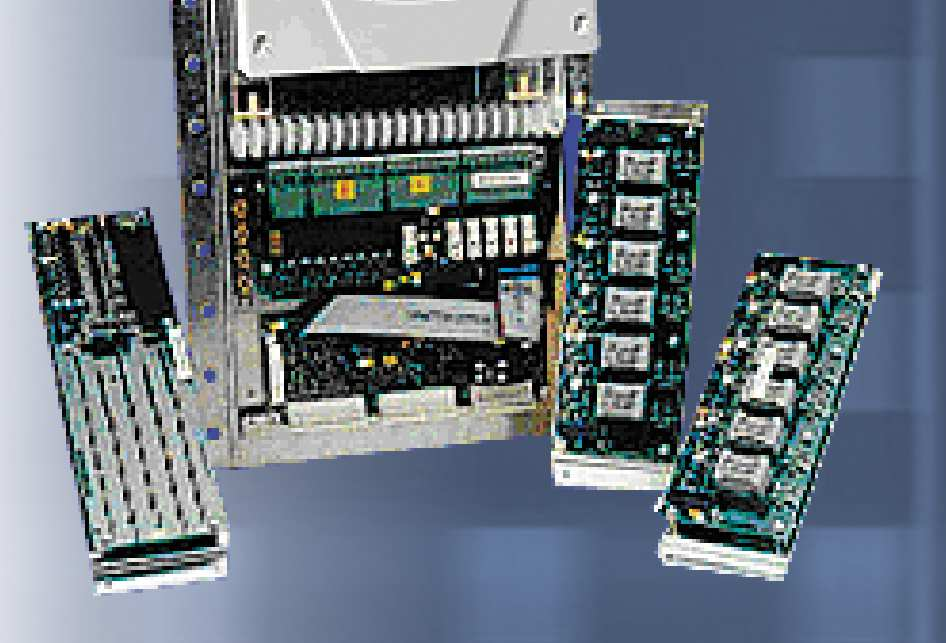

11 Stejnosměrné měniče ABB Stejnosměrné frekvenční měniče pro modernizaci starších pohonů Řada DCS800-E - předem smontovaná jednotka měniče Pro montáž do stávajících skříní Moduly měničů DCS800 s veškerým potřebným příslušenstvím,kompletně zapojené včetně panelu Velmi rychlá instalace a uvádění do provozu Snížení časů výpadků při modernizacích na minimum 20 až 2000 A ss 0 až 700 V ss 230 až 600 V st Řada DCS800-R - sada pro modernizace Mohou být opětně použity přezkoušené komponenty s dlouhou životností jako jsou výkonové polovodičové prvky, stykače, skříně a kabeláž/přípojnice, systémy chlazení Široký rozsah funkčních vlastností Zvýšení produktivity a kvality Řešení mimořádně efektivní z hlediska nákladů Otevřené sady pro modernizace skoro všech existujících stejnosměrných frekvenčních měničů Řešení přizpůsobená na míru pro klasické nebo zastaralé produkty s původně analogovým řízením 20 až A ss 0 až 1160 V ss 230 až 1200 V st ABB 3AFE REV H CZ

12 Vysokonapěťové frekvenční měniče ABB Produkty z řad ACS 1000, ACS 5000, ACS 6000 a MEGADRIVE-LCI jsou vysokonapěťové frekvenční měniče pro střídavé pohony. Pohony s těmito měniči lze použít k regulaci čerpadel, ventilátorů, drtičů, lodních pohonů, vysokopecních dmychadel, válcoven, kompresorů, dopravníků a dalších zařízení v průmyslových oblastech jako je petrochemie, těžba, výroba cementu a též v energetice. Vysokonapěťové frekvenční měniče pro standardní aplikace Řada ACS 1000, ACS 5000 Nízké zkreslení odebíráného proudu: Nízké zkreslení proudu motoru: Vzduchové A i vodní chlazení W: ACS1000: ACS5000: ACS1000: ACS5000: ACS1000: ACS5000: Napětí motoru: Typ motoru: ACS1000: ACS5000: ACS1000: ACS5000: 12 pulsů a 24 pulsů 36 pulsů 3 úrovňový střídač s filtrem 5 úrovňový střídač A:315 až 2MW W:1,8 až 5 MW A: 2 až 7 MW W: 5 až 24 MW 2,4; 3,3; 4,2 kv 6 až 6,9 kv Asynchronní Asynchronní nebo synchronní s permanentními magnety Přímé řízení momentu DTC Rychlá instalace i uvedení do provozu Nejvyšší spolehlivost daná topologií zapojení a spínacími prvky IGCT Aplikační makra Komunikační moduly pro všechny běžné sběrnice Neobsahuje tavné pojistky Možnosti integrovaného transformátoru (dle výkonu) Vysokonapěťové frekvenční měniče ABB modulární Řada ACS 6000 Skladebný systém napájecích částí, střídačů a řízení technologie Možno vytvořit i skupinové pohony rekuperační s aktivním usměrňovačem Aplikace: válcovny a podobně náročné pohony 3 až 27 MW Napětí motoru: 2,3 kv, 3 až 3,3 kv Typ motoru: asynchronní, synchronní a synchronní s permanentními magnety Vysokonapěťové frekvenční měniče ABB komutované zátěží Řada Megadrive LCI Měniče pro velké synchronní pohony Lze využít i jako softstartéry Chlazení vzduchem A nebo vodou W Výkon: A: 2 až 31 MW W: 7 až 72 MW a více na vyžádání Napětí motoru 2,1 až 10 kv Neobsahuje tavné pojistky 12 3AFE REV H CZ ABB

13 Vysokonapěťové softstartéry Vysokonapěťové softstartéry slouží k rozběhu, ochraně a ovládání vysokonapěťových motorů.. Pracují v nejrůznějších aplikacích jako jsou čerpadla, ventilátory, kompresory, dopravníky a extrudéry. Oblastí použití je těžba, výroba cementu, energetika a petrochemie a další. Vysokonapěťové softstartéry ABB Řada SSM Standardní vysokonapěťový softstartér pro motory do výkonu až kw při napětí 2,3 kv - 15 kv Mikroprocesorové řízení Několik metod rozběhu: Napěťová rampa s proudovým omezením Proudová rampa (lineární nárůst momentu) Konstantní proud Zákaznické nastavení Ovládání: Místně programovatelným ovládacím panelem s jednoduchým menu a nastavováním Dálkově po sběrnici - MODBUS nebo digitálními vstupy Bypass Vestavěné ochrany motoru pracující i po rozběhu 2 varianty provedení vstupní části: E: připojení na vn vývod s vypínačem a ochranou ES: obsahuje vn pojistky a stykač ABB 3AFE REV H CZ

14 Softwarové nástroje Crane software - bezpečnost a přesnost pro jeřáby Měnič vybavený Crane softwarem (CraneDrive) je specializovaný pohonný systém určený jak pro jednoduché, tak i pro náročné jeřábové činnosti, ve kterých se vyžaduje efektivnost, bezpečnost a přesné řízení rychlosti. Firma ABB dodává zařízení ACS 800 CraneDrive jakožto k provozu připravenou jednotku se všemi nezbytnými řídicími a bezpečnostními funkcemi. Rychlé, přesné a efektivní řízení zdvihacích a posuvných pohybů Nižší namáhání jeřábového zařízení i pracovníka obsluhy Zkrácení doby cyklu Delší životnost Nižší náklady na údržbu a též nižší celkové náklady na provoz Optimální parametry výkonu a bezpečnosti a splnění specifických požadavků pro široké spektrum jeřábů a motorů včetně typů s kónickým rotorem Přímé řízení točivého momentu DTC Ruční i dálkové řízení Pump control program Obsahuje všechny podstatné funkce ve spojitosti s čerpadly V mnoha případech eliminuje nutnost použít externí PLC Významná úspora energie Prevence ucpání čerpadla nebo potrubí Vhodné pro individuální čerpadla, skupinu čerpadel s jedním měničem a postupným zapínáním (PFC) a rovněž pro skupinu čerpadel, kde je každé řízeno vlastním měničem Hlavní napájení 400 V / 50 Hz Rozvaděč ovládání čerpadel Tlakový snímač barů ma M1 7,5 kw 1450 ot/min 14,8 A M2 7,5 kw 1450 ot/min 14,8 A 14 3AFE REV H CZ ABB

15 Ostatní softwarové vybavení Kromě výše uvedených programů existuje celá řada dalších: Adaptivní programování měniče Regulace brzdění Regulace kaskádovitě zapojených regulátorů Odstředivky Navíječe a odvíječe Extrudéry Regulace master follower Polohování Řízení čerpadel na vrtných plošinách Regulace věžových jeřábů Regulace cívkových navíječek Regulace synchronních strojů s permanentními magnety Řízení zkušebních stolic Řízení větrných elektráren a další Softwarové nástroje - podpora v životím cyklu pohonů DriveSize DriveSize je prostředek pro optimální dimenzování pohonů ABB. Po zadání požadavků na pohon jako je rozsah otáček, výkon, typ motoru, typ měniče a časový diagram zatížení navrhne program optimální motor i měnič, čímž minimalizuje náklady. Program vypočítává rovněž harmonické zkreslení proudu a napětí v napájecí síti. Program je volně dostupný na internetu. DriveWindow Program DriveWindow je ideálním prostředkem pro údržbu, servis a uvádění měničů do provozu. Možnosti tohoto nástroje jsou velmi obsažné. Umožňuje editaci parametrů, jejich nahrávání do PC, zpětné nahrávání parametrů do měniče, monitorování signálů na PC a jejich výtisk. DriveWindow je vynikajícím nástrojem pohonáře. DriveWindowLight Program je svými vlastnosmi podobný DriveWindow, komunikace probíhá po sériové lince. DriveAP DriveAP je softwarový nástroj na vytváření, dokumentování, editaci a stahování adaptivních programů (Adaptive Programs). Adaptivní programování může být prováděno pomocí standardního ovládacího panelu nebo pomocí tohoto softwaru. DriveAP poskytuje jednoduchý způsob, jak vyvíjet, testovat a dokumentovat adaptivní programy pomocí PC. DriveOPC DriveOPC je softwarový balík, který poskytuje OLE for Process Control (OPC) komunikaci mezi aplikacemi Windows a pohony ABB. Je to ideální nástroj pro propojení komerčního počítačového monitorovacího softwaru pohony ABB. FanSave a PumpSave Softwarové nástroje ABB Pump Save a Fan Save slouží k výpočtu předpokládaných úspor energie při použití otáčkové regulace frekvenčním měničem oproti energeticky méně vhodným způsobům. ABB 3AFE REV H CZ

16 Vysokonapěťové motory ABB ABB vyrábí elektrické motory a stroje téměř pro všechny aplikace. V pohonářských aplikacích se však uplatňují zejména asynchronní motory. V následujícím textu jsou uvedeny nejčastěji používané řady.. Standardní vysokonapěťové motory pro průmyslové použití Řada M3BM Litinová kostra Krytí IP55 / IC66 Osové výšky 315 až 450 Výkon 110 až 750 kw při 50 Hz Napětí 3 až 10 kv 2 až 8 pólů Horizontální nebo vertikální provedení Chlazení IC411 Velký záběrný moment Nízká hladina hluku Nízké vibrace, malý záběrný proud Provedení i pro prostředí s nebezpečím výbuchu (EX na II T3 a DIP) Asynchronní stroje s litinovou kostrou Řada HXR Uzavřená litinová kostra Výkon 100 až 2250 kw při 50 Hz Napětí 380 až V Osová výška 315 až 560 mm Horizontální nebo vertikální provedení Krytí IP55 / IP56 Chlazení IC411 / IC416 Standardy: IEC, NEMA, CS Veškeré modifikace pro napájení frekvenčním měničem Široký rozsah příslušenství Nízké vibrace a hlučnost 16 3AFE REV H CZ ABB

17 Modulární asynchronní stroje Modulární asynchronní stroje jsou zhotoveny s využitím stejných technologií, konstrukčních řešení a variability příslušenství jako asynchronní stroje s litinovou kostrou. Navíc přinášejí výhody a rozšířené možnosti modulárního designu. Princip modulárního designu znamená návrh a konstrukci pomocí stavebních bloků do daných velikostí koster a odpovídajících chladicích systémů. Řada AMA, AMI, AM... Svařovaná kostra Výkon 160 kw až 23 MW Napětí 400 V až 15 kv IEC, NEMA a další Různé typy chladicích systémů Varianta dvoupólových strojů s podkritickým hřídelem (regulace frekvenčními měniči až do maximálních otáček bez rezonancí) Výborné momentové, účinnostní a hlukové charakteristiky Nízké vibrace Horizontální i vertikální provedení Ex provedení je schváleno pro používání v prostředích s nebezpečím výbuchu. Jedná se o motory s pevným závěrem, v zajištěném provedení, jiskrově bezpečné a další. ABB také na vyžádání nabízí asynchronní generátory, synchronní motory a motory s kotvou kroužkovou. ABB 3AFE REV H CZ

18 Nízkonapěťové motory ABB ABB je předním výrobcem nízkonapěťových elektromotorů díky vice než stoleté tradici a přítomnosti ve 140 zemích světa. Dlouholeté zkušenosti spojené s využíváním nejmodernějších technologií jsou zárukou špičkové kvality všech výrobků. Stejnosměrné motory ABB Ideální řešení s ss měniči pro každou aplikaci v průmyslu, zejména v metalurgii a v papírenském průmyslu. Řada DMP, DMI Typ chlazení IC06 až IC 86 Výkony: DMP: 3 kw až 180 kw DMI: až 1,4 MW Vysoký moment při malých rozměrech Široký rozsah otáček Nízký hluk Velký krouticí moment Spolehlivost Snadná údržba Široký rozsah příslušenství 18 3AFE REV H CZ ABB

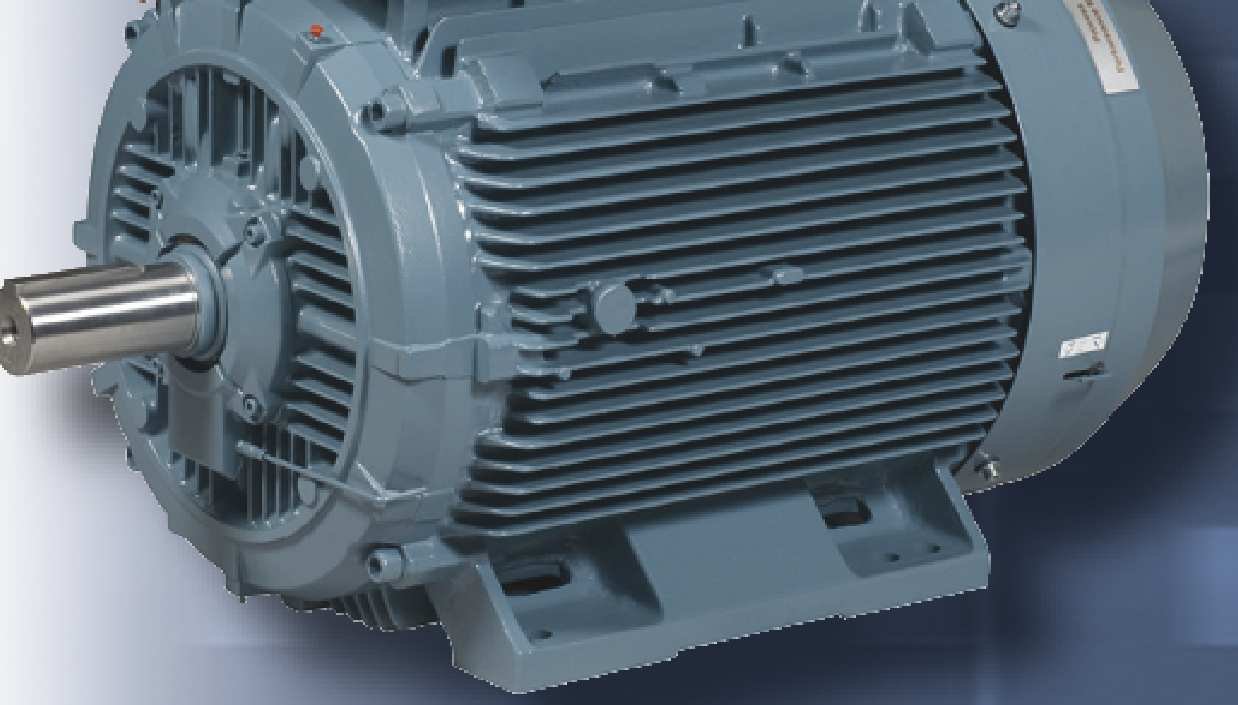

19 Nízkonapěťové asynchronní motory ABB Motory v provední General Performance Základní provedení s dobrou kvalitou, příznivou cenou a dostupností Řady M2BA (litinová kostra) a M2AA (hliníková kostra) Osové výšky: M2BA: 71 až 355 mm M2AA: 56 až 250 mm Základní možnosti volitelného příslušenství Maximální počet pólů: 6 Účinnostní třída EFF2 Dostupnost obvykle skladem Motory v provedení Industrial Performance Motory se zvýšenou spolehlivostí, účinností a možnostmi volitelného příslušenství Řady M3BA (litinová kostra) a M3AA (hliníková kostra) Osové výšky M3BA: 71 až 355 mm M3AA:56 až 250 mm Volitelné příslušenství určené zejména zákazníkům OEM Účinnostní třída EFF1 Úplný rozsah počtu pólů Dvourychlostní motory Motory v provedení Process Performance Špičkové motory s nejvyšší spolehlivostí a účiností Řada M3BP a M4BP Pouze v provedení s litinovou kostrou Osové výšky 71 až 450 Úplný rozsah volitelného příslušenství Prodloužená záruka Účinnostní tříga EFF1 a Premium efficiency ABB 3AFE REV H CZ
