ANALÝZA LOKALIZACE RASTROVÝCH EKVIVALENT III. VOJENSKÉHO MAPOVÁNÍ DO S-JTSK

Transkript

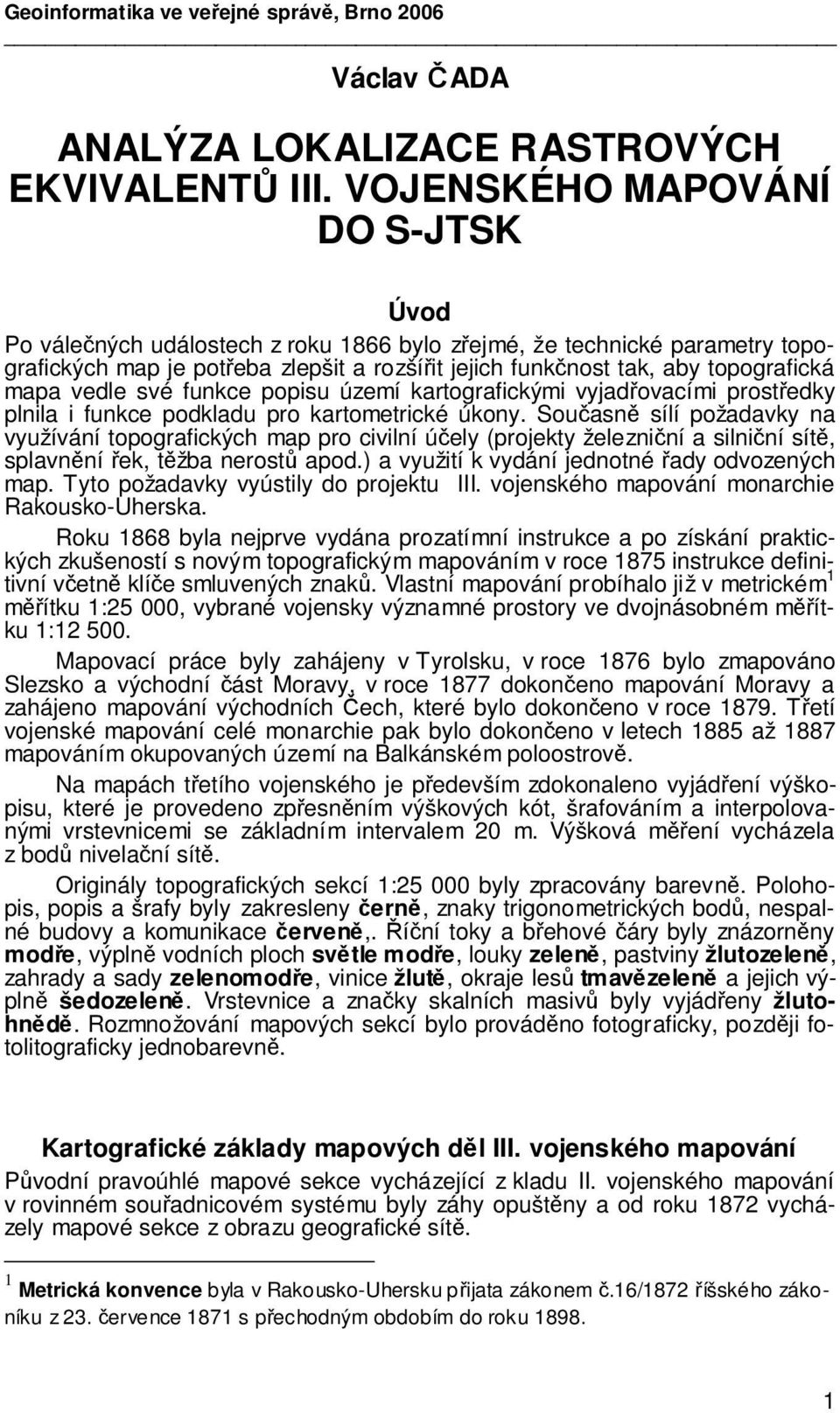

1 Geoinformatika ve veejné správ, Brno 2006 Václav ADA ANALÝZA LOKALIZACE RASTROVÝCH EKVIVALENT III. VOJENSKÉHO MAPOVÁNÍ DO S-JTSK Úvod Po válených událostech z roku 1866 bylo zejmé, že technické parametry topografických map je poteba zlepšit a rozšíit jejich funknost tak, aby topografická mapa vedle své funkce popisu území kartografickými vyjadovacími prostedky plnila i funkce podkladu pro kartometrické úkony. Souasn sílí požadavky na využívání topografických map pro civilní úely (projekty železniní a silniní sít, splavnní ek, tžba nerost apod.) a využití k vydání jednotné ady odvozených map. Tyto požadavky vyústily do projektu III. vojenského mapování monarchie Rakousko-Uherska. Roku 1868 byla nejprve vydána prozatímní instrukce a po získání praktických zkušeností s novým topografickým mapováním v roce 1875 instrukce definitivní vetn klíe smluvených znak. Vlastní mapování probíhalo již v metrickém 1 mítku 1:25 000, vybrané vojensky významné prostory ve dvojnásobném mítku 1: Mapovací práce byly zahájeny v Tyrolsku, v roce 1876 bylo zmapováno Slezsko a východní ást Moravy, v roce 1877 dokoneno mapování Moravy a zahájeno mapování východních ech, které bylo dokoneno v roce Tetí vojenské mapování celé monarchie pak bylo dokoneno v letech 1885 až 1887 mapováním okupovaných území na Balkánském poloostrov. Na mapách tetího vojenského je pedevším zdokonaleno vyjádení výškopisu, které je provedeno zpesnním výškových kót, šrafováním a interpolovanými vrstevnicemi se základním intervalem 20 m. Výšková mení vycházela z bod nivelaní sít. Originály topografických sekcí 1: byly zpracovány barevn. Polohopis, popis a šrafy byly zakresleny ern, znaky trigonometrických bod, nespalné budovy a komunikace erven,. íní toky a behové áry byly znázornny mode, výpln vodních ploch svtle mode, louky zelen, pastviny žlutozelen, zahrady a sady zelenomode, vinice žlut, okraje les tmavzelen a jejich výpln šedozelen. Vrstevnice a znaky skalních masiv byly vyjádeny žlutohnd. Rozmnožování mapových sekcí bylo provádno fotograficky, pozdji fotolitograficky jednobarevn. Kartografické základy mapových dl III. vojenského mapování Pvodní pravoúhlé mapové sekce vycházející z kladu II. vojenského mapování v rovinném souadnicovém systému byly záhy opuštny a od roku 1872 vycházely mapové sekce z obrazu geografické sít. 1 Metrická konvence byla v Rakousko-Uhersku pijata zákonem.16/1872 íšského zákoníku z 23. ervence 1871 s pechodným obdobím do roku

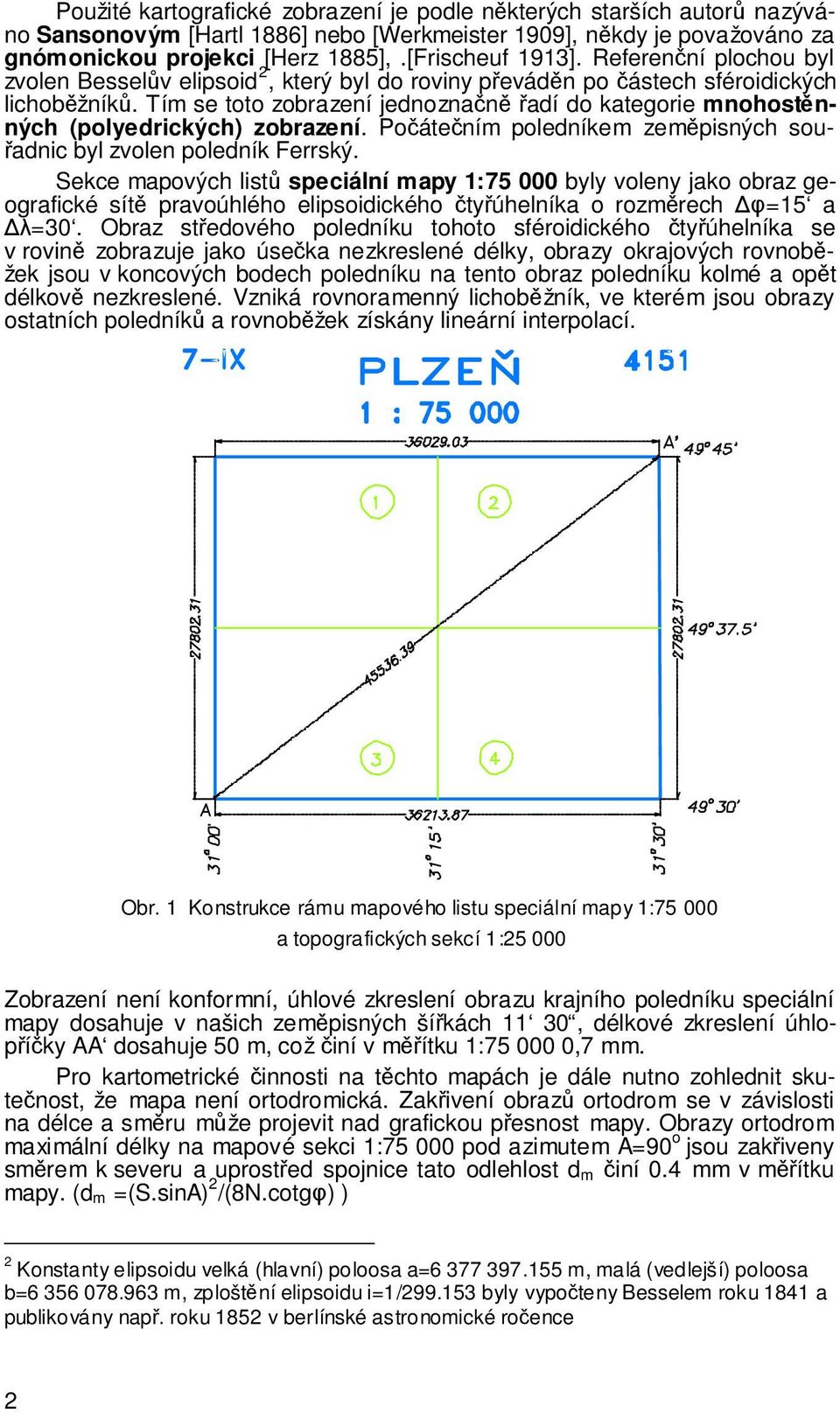

2 Použité kartografické zobrazení je podle nkterých starších autor nazýváno Sansonovým [Hartl 1886] nebo [Werkmeister 1909], nkdy je považováno za gnómonickou projekci [Herz 1885],.[Frischeuf 1913]. Referenní plochou byl zvolen Besselv elipsoid 2, který byl do roviny pevádn po ástech sféroidických lichobžník. Tím se toto zobrazení jednoznan adí do kategorie mnohostnných (polyedrických) zobrazení. Poátením poledníkem zempisných sou- adnic byl zvolen poledník Ferrský. Sekce mapových list speciální mapy 1: byly voleny jako obraz geografické sít pravoúhlého elipsoidického tyúhelníka o rozmrech =15 a =30. Obraz stedového poledníku tohoto sféroidického tyúhelníka se v rovin zobrazuje jako úseka nezkreslené délky, obrazy okrajových rovnobžek jsou v koncových bodech poledníku na tento obraz poledníku kolmé a opt délkov nezkreslené. Vzniká rovnoramenný lichobžník, ve kterém jsou obrazy ostatních poledník a rovnobžek získány lineární interpolací. Obr. 1 Konstrukce rámu mapového listu speciální mapy 1: a topografických sekcí 1: Zobrazení není konformní, úhlové zkreslení obrazu krajního poledníku speciální mapy dosahuje v našich zempisných šíkách 11 30, délkové zkreslení úhlopíky AA dosahuje 50 m, což iní v mítku 1: ,7 mm. Pro kartometrické innosti na tchto mapách je dále nutno zohlednit skutenost, že mapa není ortodromická. Zakivení obraz ortodrom se v závislosti na délce a smru mže projevit nad grafickou pesnost mapy. Obrazy ortodrom maximální délky na mapové sekci 1: pod azimutem A=90 o jsou zakiveny smrem k severu a uprosted spojnice tato odlehlost d m iní 0.4 mm v mítku mapy. (d m =(S.sinA) 2 /(8N.cotg) ) 2 Konstanty elipsoidu velká (hlavní) poloosa a= m, malá (vedlejší) poloosa b= m, zploštní elipsoidu i=1/ byly vypoteny Besselem roku 1841 a publikovány nap. roku 1852 v berlínské astronomické roence 2

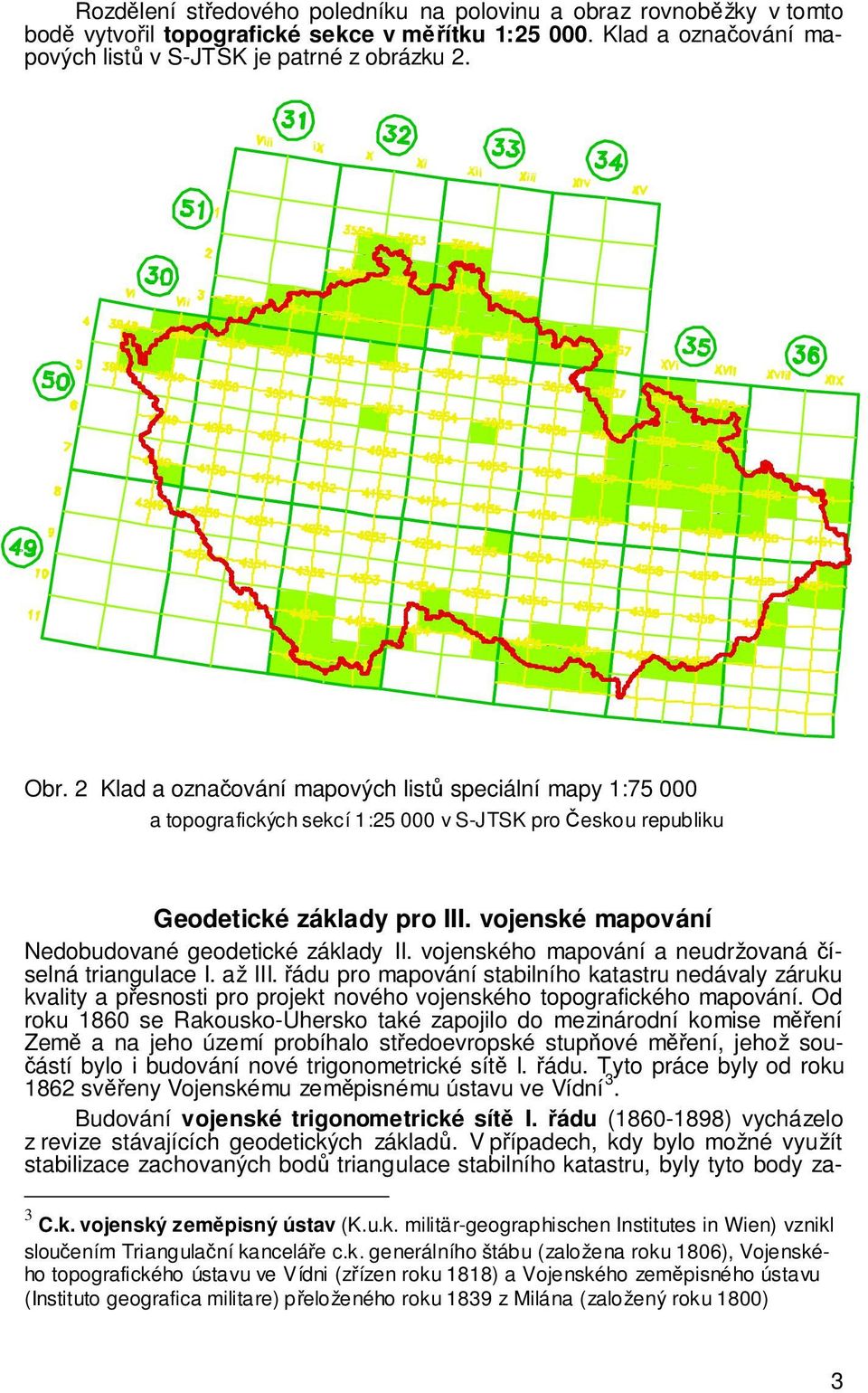

3 Rozdlení stedového poledníku na polovinu a obraz rovnobžky v tomto bod vytvoil topografické sekce v mítku 1: Klad a oznaování mapových list v S-JTSK je patrné z obrázku 2. Obr. 2 Klad a oznaování mapových list speciální mapy 1: a topografických sekcí 1: v S-JTSK pro eskou republiku Geodetické základy pro III. vojenské mapování Nedobudované geodetické základy II. vojenského mapování a neudržovaná íselná triangulace I. až III. ádu pro mapování stabilního katastru nedávaly záruku kvality a pesnosti pro projekt nového vojenského topografického mapování. Od roku 1860 se Rakousko-Uhersko také zapojilo do mezinárodní komise mení Zem a na jeho území probíhalo stedoevropské stupové mení, jehož sou- ástí bylo i budování nové trigonometrické sít I. ádu. Tyto práce byly od roku 1862 sveny Vojenskému zempisnému ústavu ve Vídní 3. Budování vojenské trigonometrické sít I. ádu ( ) vycházelo z revize stávajících geodetických základ. V pípadech, kdy bylo možné využít stabilizace zachovaných bod triangulace stabilního katastru, byly tyto body za- 3 C.k. vojenský zempisný ústav (K.u.k. militär-geographischen Institutes in Wien) vznikl slouením Triangulaní kanceláe c.k. generálního štábu (založena roku 1806), Vojenského topografického ústavu ve Vídni (zízen roku 1818) a Vojenského zempisného ústavu (Instituto geografica militare) peloženého roku 1839 z Milána (založený roku 1800) 3

4 hrnuty do nov budované, trigonometrické sít. Nov byla pemena již v pedchozích etapách použita délková základna u Vídeského Nového msta. Vojenská sí I. ádu byla urena na tehdejší dobu velice pesn, o emž svdí analýza mených vodorovných úhl z trojúhelníkových uzávr. Skoro polovina uzávr opravených o sféroidický exces byl menší než 1 (48% uzáver), v intervalu do 2 bylo 29% uzávr a do 3 18% uzávr. Pouze 5% všech uzávr vykazuje odchylku vtší než 3 (Sterneck 1899). Rozmr sít byl odvozen z nov mených délkových základen, ze kterých byla pomocí základnových sítí urena délka pilehlé trigonometrické strany. Ukázka základnových sítí na území bývalého eskoslovenska je uvedena na obr. 3. Geografické souadnice bod vojenské trigonometrické sít I. ádu byly vztaženy k základnímu referennímu trigonometrickému bodu Hermannskogel u Vídn a výpoty celé sít byly zpracovány na Besselov elipsoidu. Obr. 3 Základnové sít na území bývalého eskoslovenska Pvodní stabilizace bod kamennými nebo zdnými pilíi pro centrické postavení stroje byla asi od roku 1896 postupn nahrazována jednotnou stabilizací. Vojenský zempisný ústav používal nejastji zpsoby uvedené na obr. 4, kde jsou patrny základní rozmry stabilizaních znak a jejich osazení. Nadzemní znak je opaten písmeny M.T (Militär-Triangulierung) a letopotem zízení stabilizace bodu. Obr. 4 Typové stabilizace bod vojenské triangulace po roce

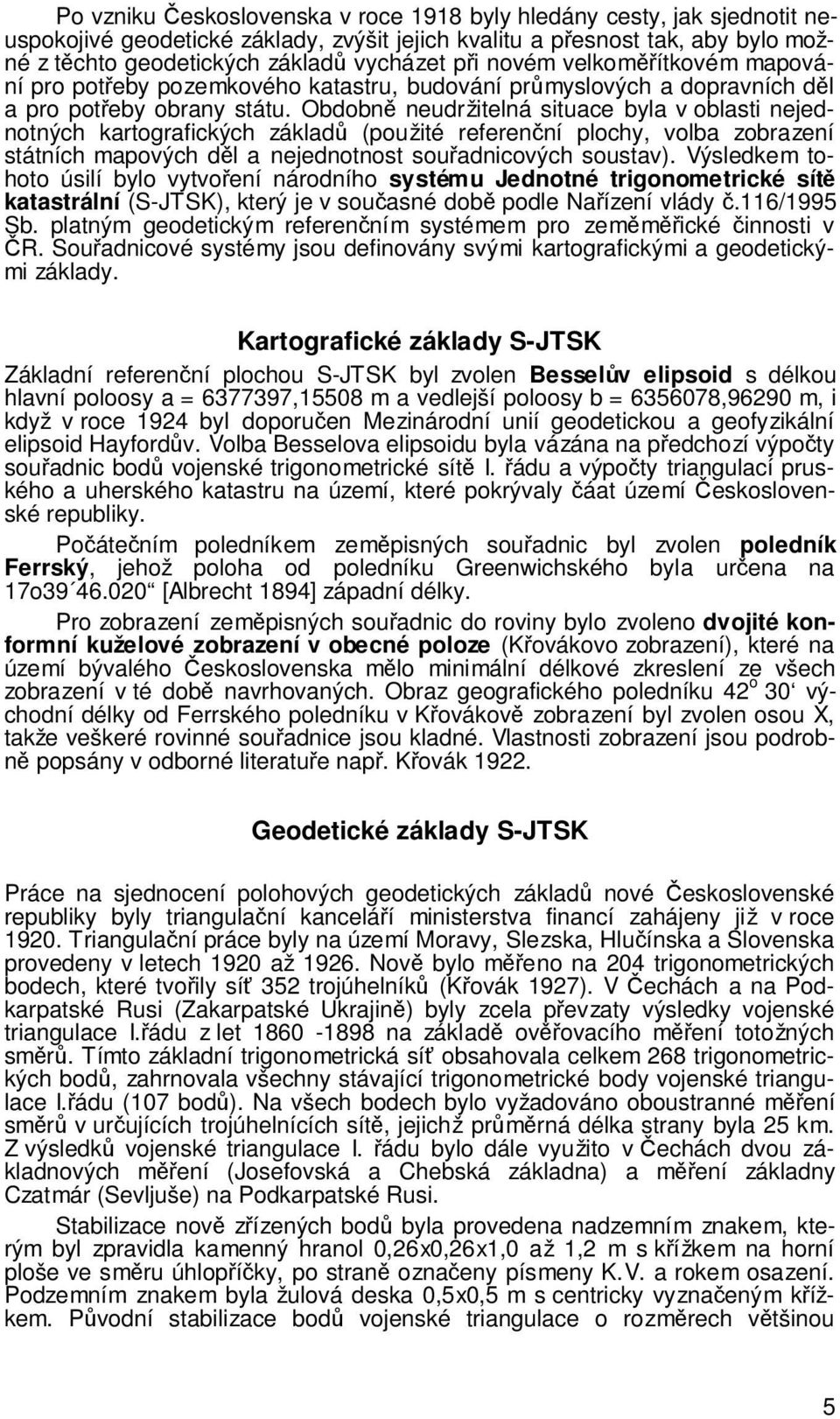

5 Po vzniku eskoslovenska v roce 1918 byly hledány cesty, jak sjednotit neuspokojivé geodetické základy, zvýšit jejich kvalitu a pesnost tak, aby bylo možné z tchto geodetických základ vycházet pi novém velkomítkovém mapování pro poteby pozemkového katastru, budování prmyslových a dopravních dl a pro poteby obrany státu. Obdobn neudržitelná situace byla v oblasti nejednotných kartografických základ (použité referenní plochy, volba zobrazení státních mapových dl a nejednotnost souadnicových soustav). Výsledkem tohoto úsilí bylo vytvoení národního systému Jednotné trigonometrické sít katastrální (S-JTSK), který je v souasné dob podle Naízení vlády.116/1995 Sb. platným geodetickým referenním systémem pro zemmické innosti v R. Souadnicové systémy jsou definovány svými kartografickými a geodetickými základy. Kartografické základy S-JTSK Základní referenní plochou S-JTSK byl zvolen Besselv elipsoid s délkou hlavní poloosy a = ,15508 m a vedlejší poloosy b = ,96290 m, i když v roce 1924 byl doporuen Mezinárodní unií geodetickou a geofyzikální elipsoid Hayfordv. Volba Besselova elipsoidu byla vázána na pedchozí výpoty souadnic bod vojenské trigonometrické sít I. ádu a výpoty triangulací pruského a uherského katastru na území, které pokrývaly áat území eskoslovenské republiky. Poátením poledníkem zempisných souadnic byl zvolen poledník Ferrský, jehož poloha od poledníku Greenwichského byla urena na 17o [Albrecht 1894] západní délky. Pro zobrazení zempisných souadnic do roviny bylo zvoleno dvojité konformní kuželové zobrazení v obecné poloze (Kovákovo zobrazení), které na území bývalého eskoslovenska mlo minimální délkové zkreslení ze všech zobrazení v té dob navrhovaných. Obraz geografického poledníku 42 o 30 východní délky od Ferrského poledníku v Kovákov zobrazení byl zvolen osou X, takže veškeré rovinné souadnice jsou kladné. Vlastnosti zobrazení jsou podrobn popsány v odborné literatue nap. Kovák Geodetické základy S-JTSK Práce na sjednocení polohových geodetických základ nové eskoslovenské republiky byly triangulaní kanceláí ministerstva financí zahájeny již v roce Triangulaní práce byly na území Moravy, Slezska, Hluínska a Slovenska provedeny v letech 1920 až Nov bylo meno na 204 trigonometrických bodech, které tvoily sí 352 trojúhelník (Kovák 1927). V echách a na Podkarpatské Rusi (Zakarpatské Ukrajin) byly zcela pevzaty výsledky vojenské triangulace I.ádu z let na základ ovovacího mení totožných smr. Tímto základní trigonometrická sí obsahovala celkem 268 trigonometrických bod, zahrnovala všechny stávající trigonometrické body vojenské triangulace I.ádu (107 bod). Na všech bodech bylo vyžadováno oboustranné mení smr v urujících trojúhelnících sít, jejichž prmrná délka strany byla 25 km. Z výsledk vojenské triangulace I. ádu bylo dále využito v echách dvou základnových mení (Josefovská a Chebská základna) a mení základny Czatmár (Sevljuše) na Podkarpatské Rusi. Stabilizace nov zízených bod byla provedena nadzemním znakem, kterým byl zpravidla kamenný hranol 0,26x0,26x1,0 až 1,2 m s kížkem na horní ploše ve smru úhlopíky, po stran oznaeny písmeny K.V. a rokem osazení. Podzemním znakem byla žulová deska 0,5x0,5 m s centricky vyznaeným kížkem. Pvodní stabilizace bod vojenské triangulace o rozmrech vtšinou 5

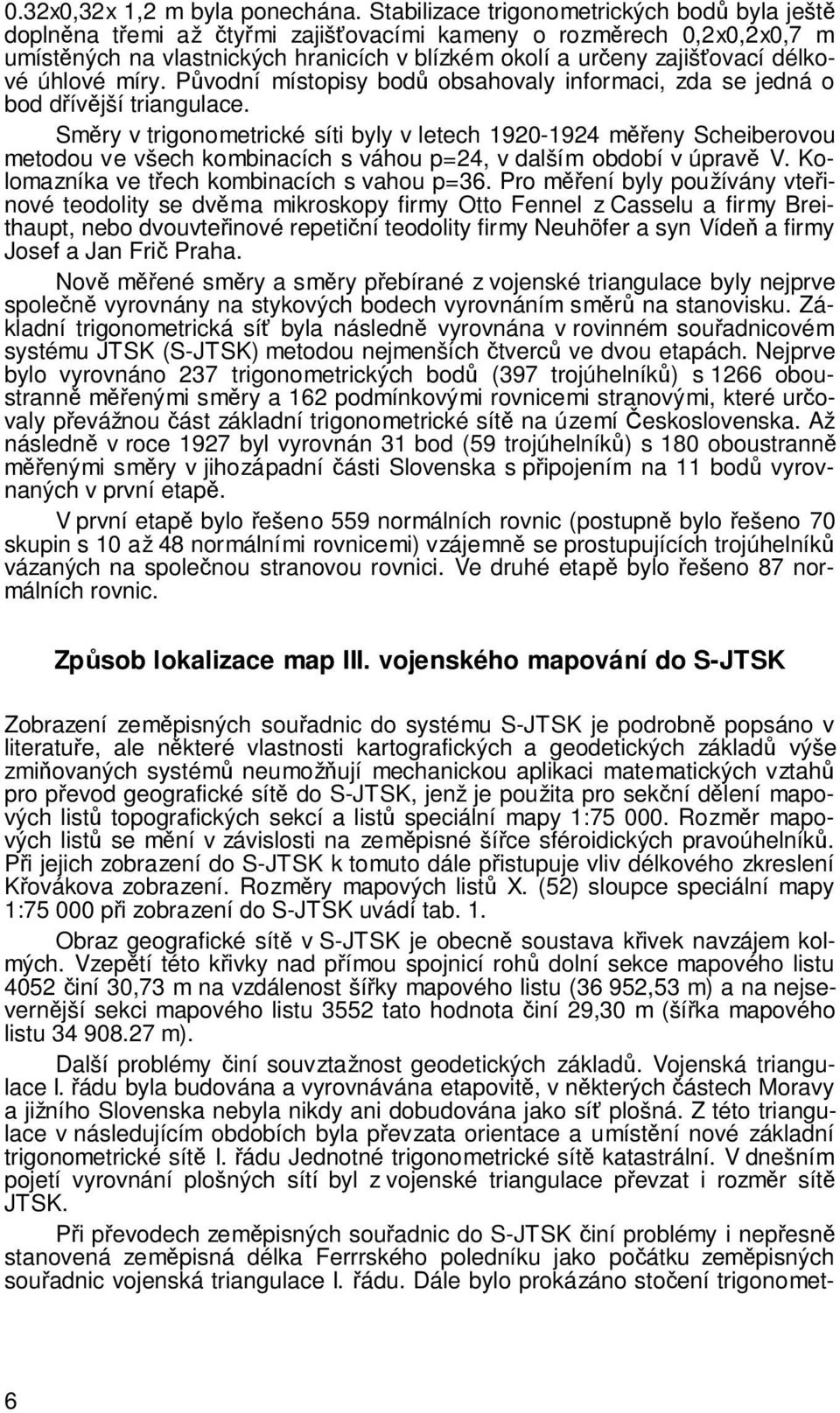

6 0.32x0,32x 1,2 m byla ponechána. Stabilizace trigonometrických bod byla ješt doplnna temi až tymi zajišovacími kameny o rozmrech 0,2x0,2x0,7 m umístných na vlastnických hranicích v blízkém okolí a ureny zajišovací délkové úhlové míry. Pvodní místopisy bod obsahovaly informaci, zda se jedná o bod dívjší triangulace. Smry v trigonometrické síti byly v letech meny Scheiberovou metodou ve všech kombinacích s váhou p=24, v dalším období v úprav V. Kolomazníka ve tech kombinacích s vahou p=36. Pro mení byly používány vteinové teodolity se dvma mikroskopy firmy Otto Fennel z Casselu a firmy Breithaupt, nebo dvouvteinové repetiní teodolity firmy Neuhöfer a syn Víde a firmy Josef a Jan Fri Praha. Nov mené smry a smry pebírané z vojenské triangulace byly nejprve spolen vyrovnány na stykových bodech vyrovnáním smr na stanovisku. Základní trigonometrická sí byla následn vyrovnána v rovinném souadnicovém systému JTSK (S-JTSK) metodou nejmenších tverc ve dvou etapách. Nejprve bylo vyrovnáno 237 trigonometrických bod (397 trojúhelník) s 1266 oboustrann menými smry a 162 podmínkovými rovnicemi stranovými, které urovaly pevážnou ást základní trigonometrické sít na území eskoslovenska. Až následn v roce 1927 byl vyrovnán 31 bod (59 trojúhelník) s 180 oboustrann menými smry v jihozápadní ásti Slovenska s pipojením na 11 bod vyrovnaných v první etap. V první etap bylo ešeno 559 normálních rovnic (postupn bylo ešeno 70 skupin s 10 až 48 normálními rovnicemi) vzájemn se prostupujících trojúhelník vázaných na spolenou stranovou rovnici. Ve druhé etap bylo ešeno 87 normálních rovnic. Zpsob lokalizace map III. vojenského mapování do S-JTSK Zobrazení zempisných souadnic do systému S-JTSK je podrobn popsáno v literatue, ale nkteré vlastnosti kartografických a geodetických základ výše zmiovaných systém neumožují mechanickou aplikaci matematických vztah pro pevod geografické sít do S-JTSK, jenž je použita pro sekní dlení mapových list topografických sekcí a list speciální mapy 1: Rozmr mapových list se mní v závislosti na zempisné šíce sféroidických pravoúhelník. Pi jejich zobrazení do S-JTSK k tomuto dále pistupuje vliv délkového zkreslení Kovákova zobrazení. Rozmry mapových list X. (52) sloupce speciální mapy 1: pi zobrazení do S-JTSK uvádí tab. 1. Obraz geografické sít v S-JTSK je obecn soustava kivek navzájem kolmých. Vzeptí této kivky nad pímou spojnicí roh dolní sekce mapového listu 4052 iní 30,73 m na vzdálenost šíky mapového listu (36 952,53 m) a na nejsevernjší sekci mapového listu 3552 tato hodnota iní 29,30 m (šíka mapového listu m). Další problémy iní souvztažnost geodetických základ. Vojenská triangulace I. ádu byla budována a vyrovnávána etapovit, v nkterých ástech Moravy a jižního Slovenska nebyla nikdy ani dobudována jako sí plošná. Z této triangulace v následujícím obdobích byla pevzata orientace a umístní nové základní trigonometrické sít I. ádu Jednotné trigonometrické sít katastrální. V dnešním pojetí vyrovnání plošných sítí byl z vojenské triangulace pevzat i rozmr sít JTSK. Pi pevodech zempisných souadnic do S-JTSK iní problémy i nepesn stanovená zempisná délka Ferrrského poledníku jako poátku zempisných souadnic vojenská triangulace I. ádu. Dále bylo prokázáno stoení trigonomet- 6

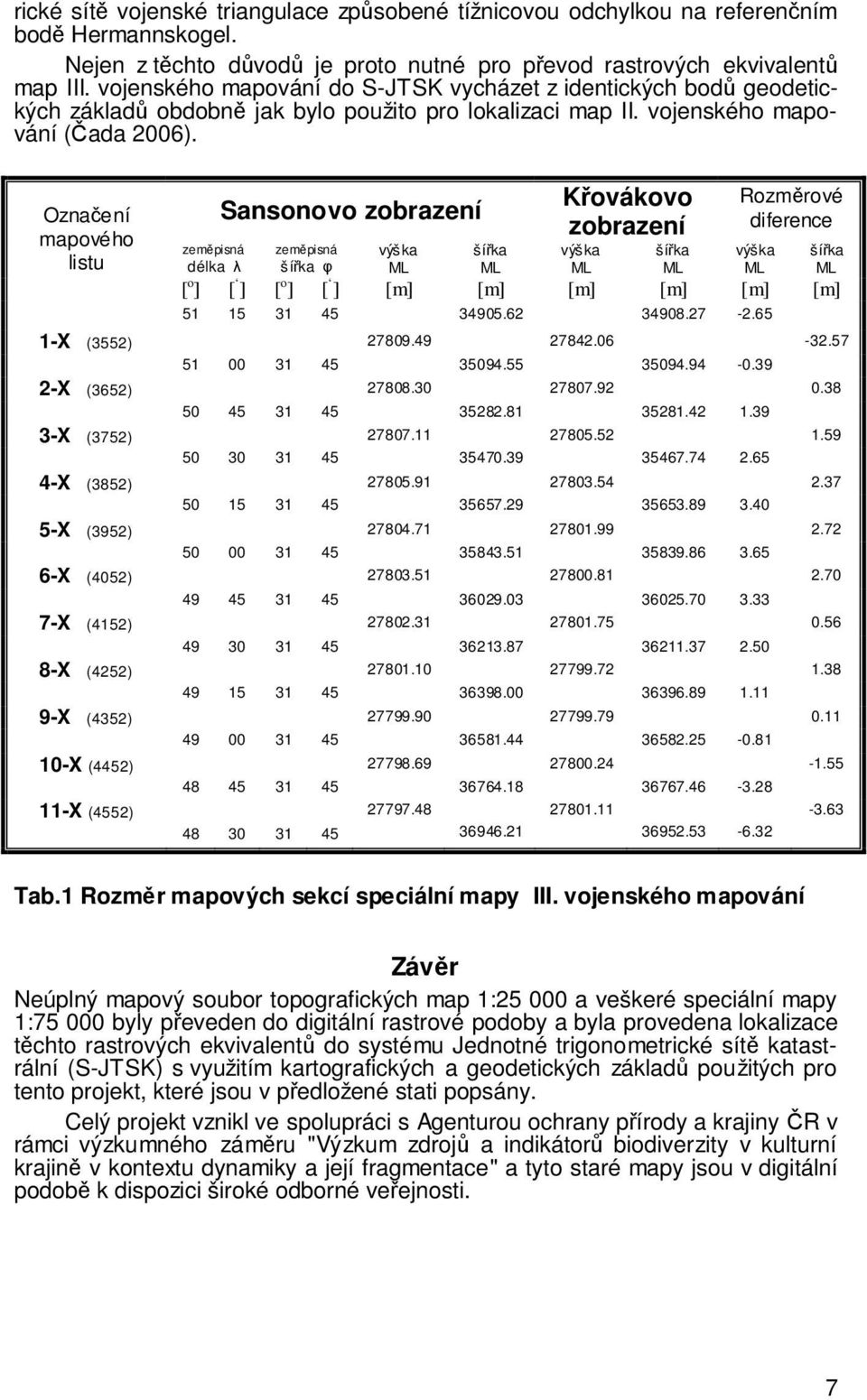

7 rické sít vojenské triangulace zpsobené tížnicovou odchylkou na referenním bod Hermannskogel. Nejen z tchto dvod je proto nutné pro pevod rastrových ekvivalent map III. vojenského mapování do S-JTSK vycházet z identických bod geodetických základ obdobn jak bylo použito pro lokalizaci map II. vojenského mapování (ada 2006). Oznaení mapového listu zempisná délka Sansonovo zobrazení zempisná šíka výška šíka Kovákovo zobrazení výška šíka Rozmrové diference výška [ o ] [ ] [ o ] [ ] [m] [m] [m] [m] [m] [m] X (3552) X (3652) X (3752) X (3852) X (3952) X (4052) X (4152) X (4252) X (4352) X (4452) X (4552) šíka Tab.1 Rozmr mapových sekcí speciální mapy III. vojenského mapování Závr Neúplný mapový soubor topografických map 1: a veškeré speciální mapy 1: byly peveden do digitální rastrové podoby a byla provedena lokalizace tchto rastrových ekvivalent do systému Jednotné trigonometrické sít katastrální (S-JTSK) s využitím kartografických a geodetických základ použitých pro tento projekt, které jsou v pedložené stati popsány. Celý projekt vznikl ve spolupráci s Agenturou ochrany pírody a krajiny R v rámci výzkumného zámru "Výzkum zdroj a indikátor biodiverzity v kulturní krajin v kontextu dynamiky a její fragmentace" a tyto staré mapy jsou v digitální podob k dispozici široké odborné veejnosti. 7

8 Literatura H. HARTL, Die Projectionen der wichtigsten vom k.k. Generalquartiermeisterstabe und vom k.k. militär-geographischen Institute herausgegebenen Kartenwerke. Mittheilungen des k.k. militär-geographischen Institutes. Svazek VI. Wien WERKMEISTER, Zeitschrift für Vermessungswesen, roník N. HERZ, Lehrbuch der Landkartenprojektionen. Leipzig J. FRISCHEUF, Die nathematischen Grundlagen der Landesaufnahme und Kartographie des Erdsphäroid. Stuttgart H. HARTL, Materialien zur Geschichte der astronomisch-trigonometrischen Vermessung der österreichisch-ungarischen Monarchie. Mittheilungen des k.k. militär-geographischen Institutes. Svazek VII. Wien Josef KOVÁK, Volba zobrazení eskoslovenského státu. Zprávy veejné služby technické. Roník IV. Ministerstvo veejných prací v Praze Josef KOVÁK, Volba smru, rozmru a polohy nové základní trigonometrické sít eskoslovenské republiky na Besselov zemském elipsoidu. Zprávy veejné služby technické. Roník IX, str , Ministerstvo veejných prací v Praze ALBRECHT, Astronomische Nachrichten,.3993/1894 Robert von Sternech, Das neue Dreiecksnetz I. Ordnung der österr.-ung. Monarchie. Mittheilungen des k.und k. militér-geograhischen Institutes in Wien. Víde Die Ergebnisse der Triangulierungen des k.u.k. militär-geographischen Institutes. I band. Triangulierung 1. Ordnung. Kaiserlich-königlichen Hof- und Staatsdruckerei. Wien A3/25 Zemmický úad Praha. Die Ergebnisse der Triangulierungen des k.u.k. militär-geographischen Institutes. II. band. Triangulierung 1. Ordnung. Kaiserlich-königlichen Hof- und Staatsdruckerei. Wien A3/26 Zemmický úad Praha. Österreichisches Staatsarchiv/Kriegsarchiv Wien Václav ADA, Hodnocení polohové a geometrické pesnosti prvk II. vojenského mapování lokalizovaných v S-JTSK. Supplementum I. Historické geografie, str Historický ústav AV R, Praha

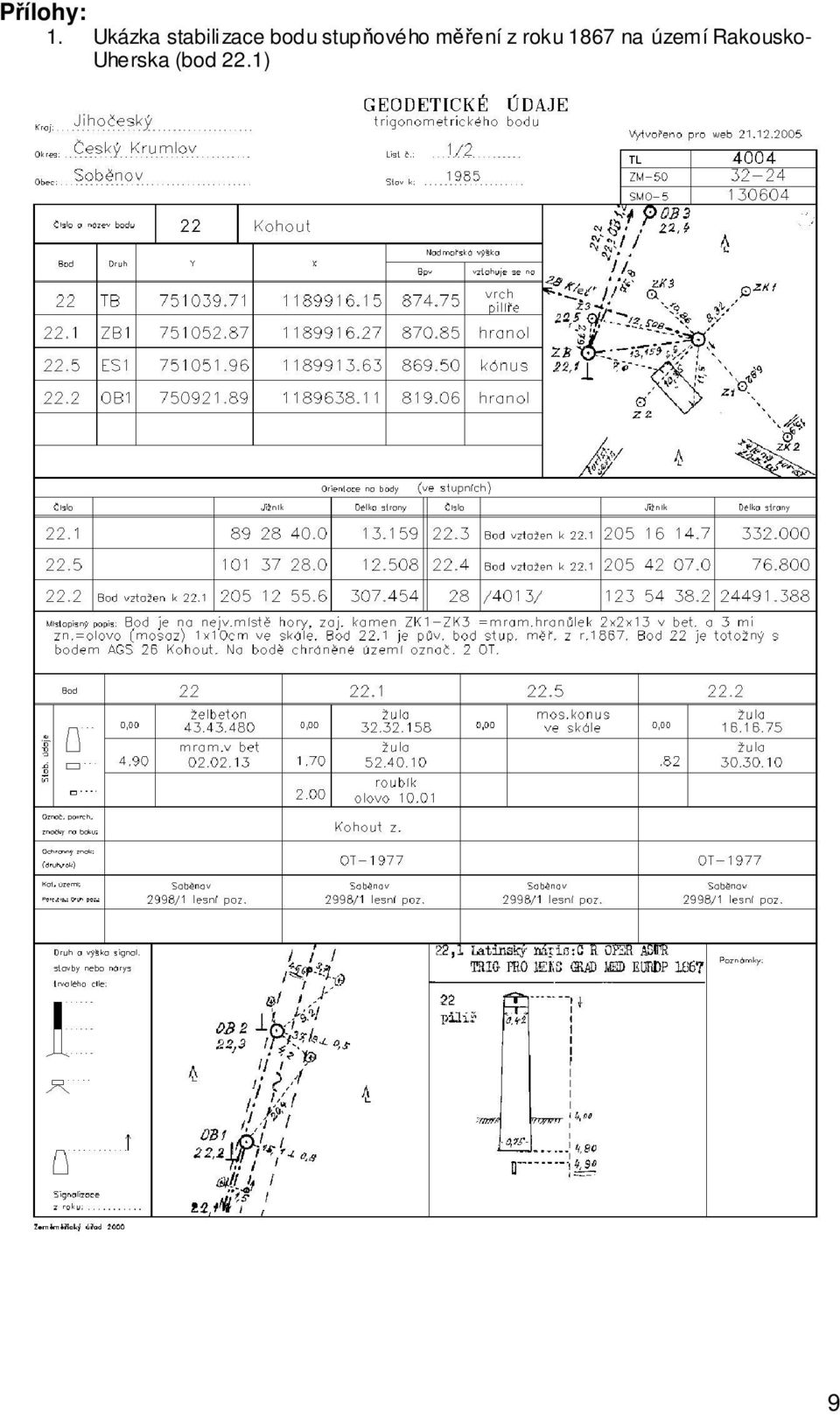

9 Pílohy: 1. Ukázka stabilizace bodu stupového mení z roku 1867 na území Rakousko- Uherska (bod 22.1) 9
