1 Přenosový program Leica Geo Office Tools Úvod: O programu Program Leica Geo Office Tools (LGO Tools) je určen pro totální stanice modelových řad TPS 300, 700, 800, 1000, 1100 a pro digitální nivelační přístroje DNA03/10 a SPRINTER. Umožňuje oboustranný přenos dat mezi přístrojem a PC, tvorbu kódových listin, seznamů souřadnic a uživatelských formátových masek. Dále je určen pro upgrade firmwaru, nahrání uživatelských konfigurací apod. Jeho základní nástroje vycházejí z programu Leica Survey Office. Instalace Software LGO musí být nainstalován na systému, který splňuje několik základních systémových požadavků. Operační systém musí být jedním z těchto: WIN98, WIN2000, WIN NT 4.0, WIN XP nebo vyšší. Software LGO bude optimálně pracovat na doporučených požadavcích na systém. Instalační program Vás provede celou instalací bez větších problémů. Pro jednoduchost instalace jsou již volby pro instalaci předdefinovány jako default nastavení. Během instalace není třeba tyto nastavení měnit. Instalačním programem se pohybujete pomocí tlačítka NEXT. Instalační program založí složku v nabídce Start Programy Leica Geo OfficeTools Pokud budete chtít některou ze součástí instalačního CD spustit samostatně, pak po zasunutí CD do mechaniky držte stisknutou klávesu levý SHIFT. Tak se nespustí automatická instalace software LGO. Úvodní menu s prezentací pak spustíte z hlavního adresáře CD příkazem SETUP.EXE. Vlastní instalaci spustíte samostatně příkazem SETUP.EXE v adresáři LGOTools. Ovládání a popis uživatelského rozhraní Celé uživatelské rozhraní software je koncipováno tak, aby bylo jeho ovládání co nejjednodušší a co možná nejintuitivnější. Celé ovládání je založeno na několika možnostech a jejich kombinacích: Tool Bar lišty nástrojů pod hlavním menu List Bar panel nástrojů a funkce manažeru ve sloupci vlevo od pracovní plochy Context Menu obsahově orientované menu pod pravým tlačítkem myši (vždy aktuální možnosti v kterékoliv části menu nebo pracovní plochy) Help velmi podrobný návod a informace v menu Help Po spuštění programu pomocí ikony na pracovní ploše PC se otevře následující okno: - 1 -

2 Funkce přístupné z panelu nástrojů (sloupec vlevo): Nástroje pro import surových naměřených dat (DBX), import a export dat v předdefinovaných ASCII formátech. Pro naše účely jsou tyto funkce nadbytečné. Data Exchange Manager umožňuje oboustranný přenos dat mezi přístrojem a PC Software Upload upgrade přístrojového firmware Format Manager prostředí pro tvorbu flexibilních formátů výstupních dat Configuration Manager zde je možné nastavit různé funkce totální stanice a zafixovat je proti nežádoucí změně, konf. se pak nahraje do přístroje Tyto nástroje jsou pro naše účely nadbytečné TPS Configuration vytvoření uživatelské konfigurace pro TPS1000/ 2000/5000 Coordinate Editor vytvoření seznamu souřadnic nebo konverze z textového tvaru do GSI Projects správce založených projektů Codelists vytvoření a editace kódových listin - 2 -

3 Data Exchange Manager pomocí této položky se provádí vlastní přenos dat mezi PC a TC. Základní informace potřebné pro přenos dat z TC do PC 1) Postup pro TPS400 a TPS800: 1) Spustíme program LGO Tools. Totální stanice může být vypnutá. 2) V nabídce Tools klikneme na Data Exchange Manager. Po kliknutí na ikonu se otevře okno v jehož levé části se objeví mimo jiné i sériové porty počítače (Serial Ports). Před prvním použitím je třeba na portu provést nastavení příslušného přístroje. Pravým tlačítkem myši klikneme na port a v nabídce Settings provedeme nastavení. 3) V levé části otevřeného okna klikneme na symbol + před Serial ports a následně na znaménko + před portem (COMx), na který je připojena totální stanice - 3 -

4 4) Kliknutím na znaménko + před příslušným portem pak propojíme totální stanici s počítačem. Při správném nastavení se naváže spojení s přístrojem a objeví se jeho strukturovaná paměť Jobs zakázky (soubory) s měřenými daty ( Measurement Data) a se souřadnicemi (Fixpoints). Obvyklý počet zakázek je 4 pro TPS400, 8 pro TPS800. Formats uživatelské formáty výstupních dat nahrané v totální stanici, kromě standardního formátu GSI8/16 (ten se zde již nezobrazí, nelze ho totiž vymazat). Tyto uživ. formáty mohou být nahrány do TC maximálně 4 a mohou sloužit pro tvorbu měřického zápisníku nebo pro výpočetní software. Codelists aktuální kódová listina obsahující max. 200 kódů 5) Levým tlačítkem myši otevřeme příslušnou zakázku a označíme buď Fixpoints nebo Measurement Data, uchopíme je a přeneseme do pravé části okna do vybraného adresáře v PC. Následně se otevře okno, v jehož pravé části je možné zvolit výstupní formát: GSI, IDEX nebo uživatelský (nahraný v TC). Vybereme požadovaný formát a v levé části okna potvrdíme či změníme název souboru. Přenos dat trvá určitou dobu a je závislý na výkonu počítače a hlavně na množství přenášených dat. Pozn.: pro formát GSI (standard všech přístrojů Leica) je možné zvolit dva tvary Maska1 a Maska 2, lišící se složením měřených dat. GSI - Maska 1: číslo bodu (11), Hz-úhel (21), V-úhel (22), šikmá délka (31), ppm + konst. hranolu v mm (51), výška hranolu (87), výška přístroje (88) - 4 -

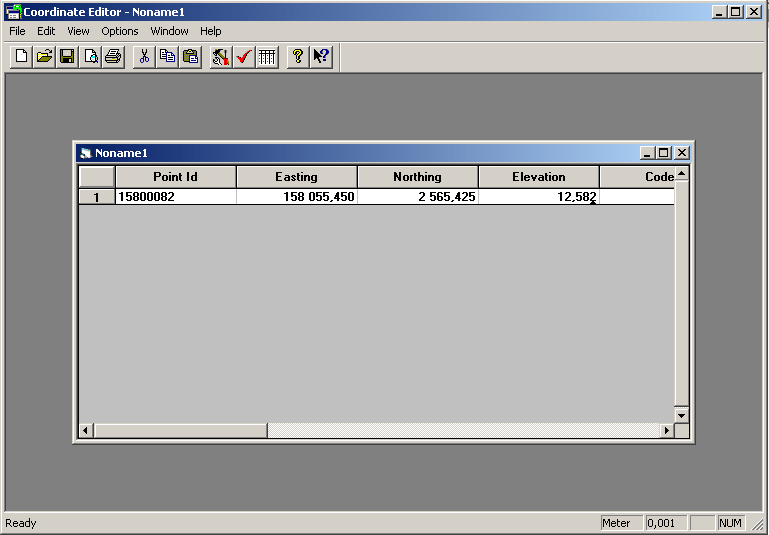

5 GSI Maska 2: číslo bodu (11), Hz-úhel (21), V-úhel (22), šikmá délka (31), Y cíle (81), X cíle (82), H cíle (83), výška hranolu (87) Údaj v závorce je tzv. index slova (WI), který je uveden na počátku řetězce s příslušnou hodnotou. Některou z těchto masek je nutné zvolit v totální stanici před začátkem přenosu dat (cesta: MENU NASTAVENI čtvrtá obrazovka v dialogu). Je také nutné zadat délku datového řetězce (GSI8 nebo GSI16). Příklady: Formát GSI8: index slova (položky), souřadnice Y stanoviska.10 informace o datech, souř. zadána ručně (1), jednotky jsou metry (0) data, souř. Y stanoviska v metrech: ,123 Formát GSI16: stejná hodnota souř. Y stanoviska, ale pozic pro data je 16 Každý měřický a kódový blok formátu GSI16 začíná znakem * (hvězdička). V okně Data Exchange Manager je možné provádět také mazání jednotlivých souborů i celých adresářů v totální stanici (Fixpoints, Measurement, Job(s), Codelist, Format(s)). Klikneme pravým tlačítkem myši na příslušnou položku, zobrazí se nabídka, z které vybereme Delete a potvrdíme. Vytváření a konverze souboru se souřadnicemi 1. Vytvoření nového souboru v programu LSO Postup: 1) V menu Additional Tools klikneme na položku Coordinate Editor a v zobrazeném okně otevřeme nový soubor (File New). Objeví se tabulka umožňující ruční zapsání čísla bodu (Point Id) a jeho souřadnic (Easting-Y, Northing-X, Elevation-H). Takto vytvořený seznam souřadnic uložíme (File - Save As) do zvoleného adresáře v PC ve formátu GSI. Tento formát (*.gsi) vybereme z nabídky v položce Typ souboru ve spodní části obrazovky. Do totální stanice přesuneme soubor se souřadnicemi prostřednictvím položky Data Exchange Manager. Uchopíme ho myší a přeneseme do zvolené zakázky do sekce Fixpoints. Jestliže již Fixpoints obsahuje nějaké body se souřadnicemi, pak se tyto body přemažou novými. Nelze tudíž přidat do souboru v TC nové souřadnice k již existujícím souřadnicím

6 2. Konverze souřad. souboru z formátu TXT do formátu GSI Textový soubor TXT (*.txt) se souřadnicemi je nutné před nahráním do totální stanice překonvertovat na soubor GSI (*.gsi). K tomu slouží následující postup, jehož jednotlivé kroky lze uložit jako tzv. předlohu, která urychlí práci při konverzi dalších souborů. Postup: 1) Spustíme Coordinate Editor a otevřeme soubor se souřadnicemi v textovém tvaru (*.txt). V následujícím okně je třeba zvolit pozici svislé čáry pro oddělení sloupců s údaji (číslo bodu, Y, X, H). Můžeme zvolit typ umístění oddělovače Free a na následující obrazovce vybrat znak, na jehož místo bude čára umístěna. Jako příjemnější se zdá použít Position a vložit oddělovací čáry na místo mezer mezi sloupci. 2) Zvolíme tedy Position a přejdeme na následující obrazovku. Klikneme levým tlačítkem myši do každé mezery mezi sloupci a vložíme tak svislé čáry, které je budou oddělovat. 3) Na další obrazovce pojmenujeme položky v jednotlivých sloupcích. Pravým tlačítkem myši klikneme na hlavičku prvního sloupce (0) a levým tlačítkem vybereme z nabídky položku Point Id (tj. číslo bodu). Potom klikneme pravým tlačítkem na hlavičku druhého sloupce (1), najedeme na Coordinates a levým tlačítkem vybereme Easting (souř. Y). Stejným způsobem označíme i hlavičky dalších sloupců (Northing X, Elevation H). 4) Na následující obrazovce můžeme zadat název tzv. předlohy (Template Name), pod kterou bude výše popsaný postup uložen (při konverzi dalšího souboru již bude v úvodním okně možno zvolit tuto předlohu a konverze proběhne s jejím použitím okamžitě)

7 5) Po dokončení celého procesu se objeví stejná tabulka jako při ručním vytváření seznamu souřadnic. Uložíme ji do zvoleného adresáře v PC. V dolní části obrazovky Save As je nutné zvolit Typ souboru jako GSI Files (*.gsi). Při otvírání dalšího souboru v Coordinate Editoru je již ve spodní části obrazovky zobrazen řádek Template, kde můžeme vybrat předlohu, kterou jsem vytvořili postupem popsaným výše. Při otevření souboru proběhne okamžitě konverze z (*.txt) do (*.gsi) za použití zvolené předlohy. Chceme-li vytvořenou předlohu vymazat, provedeme to na obrazovce Save As pravým tlačítkem myši. Soubory přeneseme do totální stanice obvyklým způsobem, tj. prostřednictvím položky Data Exchange Manager. Vytváření listiny kódů u modelových řad TPS400 a 800 Program LGO Tools umožňuje vytvoření seznamu kódů, které obsahují podrobné informace o měřených bodech, stanovisku, apod., případně pokyny pro výpočetní a grafický software. U přístrojů řady TPS800 lze pomocí tzv. rychlého kódování okamžitě provést měření s uložením do paměti včetně příslušného kódu. Ve formátu GSI je takto vytvořenému kódu přiřazen index položky (číslo kódu, Info1 Info8). Do TPS400 i TPS800 může být nahráno maximálně 200 kódů v rámci jedné kódové listiny. Postup: 1) V menu Management klikneme na položku Codelist Manager a v následujícím okně založíme nový projekt (File New Project), tj. vybereme adresář a zadáme název kódové listiny. Objeví se okno, v jehož spodní části otevřeme Codelist. Pravým tlačítkem myši klikneme na název kódové listiny, zvolíme New Code Group a její název. V levé části okna se pak zobrazí název této skupiny kódů. Když na ni klikneme pravým tlačítkem myši, je možné nadefinovat nový kód ( New Code ): Code Name číslo kódu Code Description název kódu Type druh kódu (bodový, volný) - 7 -

8 Quick Code (pouze u TPS800) dvouciferné označení kódu (00 99). Při rychlém kódování zadáme Quick Code z numerické klávesnice a tím spustíme měření s následnou registrací měření i kódu. 2) Takto vytvoříme seznam kódů, které budeme při práci potřebovat. Zpřesňující informace k jednotlivým kódům zadáme v okně, které otevřeme kliknutím pravým tlačítkem myši na název kódu. Objeví se tabulky, ve které můžeme zadat následující informace: Attribut Name charakteristika informace, tj. atributu (např. materiál, druh, apod.) Attribut Type typ atributu: Normal zadaná informace není povinně editovatelná, ale lze ji upravit Mandatory zadaná informace vyžaduje před zaregistrováním vždy editaci (i při rychlém kódování u TPS700) Fixed zadanou informaci nelze měnit Value Region možnost zadání výběru z choice listu (týká se TPS1200) Value Type typ záznamu: Text text Real reálné číslo Integer celé číslo Default Value standardní, nejčastěji používaná hodnota atributu 3) Soubor s kódy uložíme na disk v PC a prostřednictvím Data Exchange Manager ho nahrajeme do totální stanice do adresáře Codelists. Nová kódová listina vždy přemaže předcházející. Do seznamu kódů v TC nelze tudíž přihrávat další kódy. Chceme-li seznam kódů vymazat z TC a nový nenahrávat, můžeme to provést v okně Data Exchange Manager. Pravým tlačítkem myši klikneme na adresář Codelists (nebo na soubor Codelist1) a ze zobrazené nabídky zvolíme Delete
