1 Varovný systém města Vsetín a digitální povodňový plán ORP Vsetín Oblast podpory Zlepšení systému povodňové sluţby a preventivní protipovodňové ochrany OPERAČNÍ PROGRAM ŢIVOTNÍ PROSTŘEDÍ březen 2011 Vídeňská 55, Brno-Štýřice, č.ú.: / 0100, IČ: , DIČ: CZ tel.: , , envipartner@ .cz, zapsáno u Krajského soudu v Brně, oddíl C, vloţka 63565

2 Instalace hlásných profilů a vyrozumívacího systému Součástí projektu je vybudování varovného a vyrozumívacího systému, včetně instalace informační tabule pro neslyšící. Navrţená opatření byla konzultována s odborníky na varovné a vyrozumívací systémy, s odborníky na lokální varovné prvky, s hasičským záchranným sborem daného kraje, ČHMU a pracovníky Povodí Moravy. Současně byl projekt konzultován na odboru ţivotního prostředí daného kraje a stavebním úřadem patřičné místní příslušnosti. Dále byly do projektu zapracovány poţadavky ţadatele znalého místních poměrů s důrazem na zohlednění majetkoprávních vztahů. Systém bude před jeho spuštěním řádně testován ve zkušebním provozu i s přizváním odborníků na danou problematiku a jeho dodavatel proškolí uţivatele před jeho spuštěním. Systém bude obsahovat manuál pro jeho řádné a správné pouţívání. Popis současného technického stavu Pro varování a vyrozumění obyvatelstva při krizových událostí, např. v době povodní apod. je současný systém a jeho řešení jednoznačně NEPOUŢITELNÝ. Na následujících stránkách je navrţen systém, který splní náročné poţadavky na varování a vyrozumění obyvatelstva při mimořádných událostech. Součastná situace Ve Vsetíně je v současné době částečně jiţ zaveden bezdrátový rozhlas. Tento rozhlas ještě není v některých částech města zaveden, proto má město zájem o rozšíření do lokalit, kde jsou dnes hluchá místa. Město má místní část Semetín, kde místní rozhlas vůbec není. Reproduktory jsou často rozbité a nefunkční. Z důvodu nemoţnosti dálkově napřímo hlásit z městského úřadu se město rozhodlo pro zavedení bezdrátového rozhlasu. 2

3 Vysílací část (vysílací pracoviště) návrh řešení Stávajícím vysílacím pracovišti bude doplněno obousměrný modul k napojení na Jednotný systém varování a vyrozumění - digitální vysílání. Přijímací část (venkovní ozvučení) návrh řešení Pro ozvučení části města Vsetín je navrţeno 39 ks bezdrátových hlásičů se 104 ks reproduktorů. Pro ozvučení místní části Semetín je navrţeno 8 ks bezdrátových hlásičů se 24 ks reproduktory. Navrhované řešení Po konzultaci s odborníky na lokální varovné prvky, odborníky na vyrozumívací systémy a zástupci obce byl vybrán níţe popsán systém na varování a vyrozumění obyvatelstva. Tento systém splňuje poţadavky na koncové prvky připojené do jednotného systému varování a vyrozumění obyvatelstva. Vysílací zařízení Jde o speciální vysílací zařízení, které pouţívá analogového tak i simplexního digitálního přenosu na kmitočtech všeobecného oprávnění ČTÚ. Pro správný a bezchybný provoz bez vzájemného ovlivňování je pouţito vstupního digitálního kódování. Vysílací zařízení umoţňuje odvysílat buď verbální informaci, nebo informace z libovolného zvukového záznamu. Vysílací zařízení rovněţ umoţňuje směrovat vysílání do více skupin přijímacích hlásičů. Při aktivaci modulu napojení na zadávací pracoviště sloţek IZS JSVV se výstraţný signál převádí vţdy do všech přijímacích hlásičů a to bez výjimky. Ovládání bezdrátového rozhlasu pomocí PC Bezdrátový rozhlas je moţné ovládat přes PC. Lze nainstalovat ovládací software i do stávajícího PC. Ve stejné cenové relaci lze pouţít i manuálně ovládanou řídící ústřednu s nápovědou na komunikačním displeji. Výhodou této varianty je velmi jednoduché ovládání. Souběţně lze ovládat bezdrátový výstraţný systém i pomocí PC ústředny vzdálenější pracoviště. 3

4 Umístění vysílací antény Vysílací ústředna (rozhlasová ústředna) je propojena s vysílací anténou koaxiálním kabelem instalovanou zpravidla na střeše objektu. Vysílací anténa bude instalována na nosný ocelový stoţár, který můţe být uchycen do nosného krovu. Vysílací ústřednu lze doplnit o několik v budoucnu potřebných komponentů. Jde o digitální záznamník zpráv, telefonní GSM prostup, audio modulem a napojení na centrální pult IZS. Vysílací ústřednu lze napojit na stávající 100V rozhlas. Digitální záznamník zpráv Lze nahrát hlášení a naprogramovat automaticky odvysílání zprávy např. s týdenním předstihem. Rozhlasová ústředna umoţňuje zaznamenat samostatná hlášení, znělky, varovná hlášení, zvuky sirén apod. v délce aţ 16 minut. Dále je moţno jako znělek a varovných hlášení pouţít ţivé varovné vysílání veřejnoprávního rozhlasu. Jako média se záznamem lze pouţít veškeré dnes známé média. Audio kazetami počínaje, přes CD média a flash disk aţ po připojení na mobilní telefon. Ovládání rozhlasové systému přes telefon Máme k dispozici tři typy telefonního prostupu GSM. GSM I : Pomocí mobilního telefonu nebo veřejné telefonní stanice lze po vytočení příslušného tel čísla a zadání bezpečnostních kódu je moţno tento systém dálkově aktivovat a provést verbální hlášení. GSM II : V sobě skýtá GSM I a navíc odvysílání verbální informace do rozhlasového systému s moţností selekce pro jednotlivé části (místní části, spádové obce, ulice apod.) bezdrátového rozhlasu zvlášť. GSM III : V sobě skýtá GSM I a GSM II a navíc odvysílání výstraţné a varovné zprávy a to bez nutnosti obsluhy u vysílacího pracoviště. GSM III je podmíněný napojením na JSVV. Zálohování ústředny 4

5 Vysílací pracoviště se standardně napájí ze sítě 230V/50Hz. Je moţno pro nepřetrţitou pohotovost toto vysílací pracoviště zálohovat pro případ výpadku hlavního napájení ze sítě a to záloţním zdrojem. V této dobu můţe být provedeno varovné hlášení. Tyto záloţní zdroje jsou plně automatické, v době hlavního napájení testují síť NN a v době jejího výpadku svým výkonem síť nahrazují. Napojení do systému JSVV - obousměr Celý systém lze jednoduše napojit do JSVV- Jednotného systému varování a vyrozumění obyvatelstva neboli na centrální pult IZS příslušného kraje. Pomocí přijímače, který přijímá signály z centrálního pultu IZS a po té digitální audio modul vyhodnotí a bez obsluhy aktivuje celý varovný systém a vyhlásí danou sirénou (informaci). podmínkám. V modulu lze nastavit i lokální informace, přizpůsobené místním Modul musí vyhovovat poţadavkům na koncové prvky připojené do jednotného systému varování a vyrozumění nová verbální hlášení (č.j. MV /PO-2008). Jako nový poţadavek v koncepci BMIS byla stanovena "Obousměrná komunikace mezi řídící jednotkou BMIS a přijímačem sběru dat SSRN (systému selektivního rádiového návěstí)". Tato obousměrná komunikace, tak jako jiná přídavná zařízení, před svým pouţitím ve schválených systémech musí splňovat podmínky dokumentu "Technické poţadavky na koncové prvky varování připojené do JSVV - Čj. MV /PO- 2008" Přijímací zařízení Jedná se o speciální přijímač, který pouţívá analogového tak i simplexního digitálního přenosu na kmitočtech všeobecného oprávnění. Přijímač zpracovává signál z vysílací ústředny, dekóduje ho, odvysílá relaci a potom je ukončovacími kódy přepne do klidového stavu. Přijímací hlásič se skládá: Přijímač se zabudovaným digitálním dekodérem. 5

6 Zesilovač. Modul dobíjení 230V AC/12VDC. Záloţní bezúdrţbová gelová baterie 12V 7,2Ah. Přijímací anténa. Reproduktory tlakové. Přijímací hlásič se nejčastěji umisťuje na sloupy veřejného osvětlení. V některých případech na betonové sloupy NN. Hlásič je zálohovaný a musí se pravidelně dobíjet. Nejčastěji se dobíjí ze sítě VO. V době hlášení však funguje ze záloţního zdroje. Venkovní přijímače musí být schopné provozu i při výpadku napětí ze sítě po dobu min. 72 hodin (viz. schválení č.j. MV /PO-2008). Po zapnutí vysílače a zvolení kódu, na který jsou přijímače naprogramovány, se tyto automaticky přepojí do provozního reţimu a reprodukují hlášení z úřadu. Po ukončení hlášení se přijímače automaticky pomocí digitálního kódu přepnou do pohotovostního stavu. Modul měření a vyhodnocení Modulární součást bezdrátové rozhlasové ústředny slouţící k měření a vyhodnocení výstupních dat vysílací frekvence dle poţadavků a norem ČTÚ a s tímto související pro tyto účely vydané generální licence, výkon měřený na patu vysílací antény, spínání nosné vlny, vyhodnocení odesílaných veličin hladinových čidel a s tímto související vysílání výstraţných zpráv či varovných SMS, vyhodnocení a dálkové ovládání dohlíţecího kamerového systému atd. CD Součást bezdrátové rozhlasové ústředny slouţící k přehrávání varovných a výstraţných zpráv pomocí CD MP3 mechanicky. Digitální tuner slouţí k příjmu a následnému odvysílání varovných a výstraţných zpráv z regionálních vysílacích radiostanic. - vyplývá z poţadavků IZS JSVV Ministerstvo vnitra 6

7 Modul vysokofrekvenčního signálu Modul zabezpečuje digitální kódování přenášené vysokofrekvenčním signálem a digitální přenos. Slouţí jako ochrana proti případnému zneuţití výstraţného a informačního systému. Zaručuje, aby výstraţný a informační systém slouţil jen pro předání výstraţného signálu ze zadávacích pracovišť IZS nebo pro přenos informací v rámci vedeného ţivota měst či obcí. Zdroj signálu Tento modul slouţí k uchování a následnému spuštění přednahraných výstraţných zpráv řešících jednotlivé moţné situace v rámci krizového řízení a to v reţimu místního ovládání. Modul řízení Vyhodnocuje výstupní data jednotlivých částí výstraţného systému a v předem přednastavených situacích automaticky spouští varovný systém a to bez nutné přítomnosti pověřené osoby. Rovněţ umoţňuje prostřednictvím panelu místního ovládání spuštění jednotlivých typů varovných signálů, uloţených verbálních informací a odbavení přímých hlasových zpráv. Technické parametry zařízení Spotřeba zařízení je rozdělena do dvou hladin: 1. Pohotovostní reţim-vysílací zařízení je v reţimu stand by a odebíraný příkon ze sítě je cca 20VA 2. Provoz vysílací zařízení odebírá ze sítě jmenovitý příkon nutný k vysílání signálu do éteru jde o cca 100VA. 3. Pohotovostní reţim přijímací zařízení je pouze pro dobíjení záloţního zdroje- cca 1VA 4. Provoz přijímací zařízení je napájeno ze záloţního zdroje, v případě napájení ze sítě pak cca 80W (dle počtu reproduktorů) 5. Vysílací výkon u paty antény 2W. Šíření elektromagnetických vln na VKV kmitočtech 7

8 K přenosu informací šířených bezdrátovým městským rozhlasem se vyuţívá elektromagnetických vln v pásmu VKV. Elektromagnetické vlny na VKV kmitočtech se šíří výhradně povrchovou vlnou. Povrchová vlna se šíří podél zemského povrchu jednak jako přímá vlna, jednak jako odraţená. Narazí-li tato vlna na VKV kmitočtu na překáţku, vzniká za překáţkou stín, kde je vlna zeslabena. Toto zeslabení závisí na celkové síle intenzity elektromagnetického pole, kterou produkuje vysílač, v místě příjmu. Z toho vyplývá, ţe úroveň signálu bezdrátového rozhlasu bude v různých místech rozdílná, je třeba hledat vhodná místa pro umístění přijímacích soustav. Vhodnost vytipovaného místa pro umístění přijímací soustavy se vţdy předem ověřuje na místě měřením a při návrhu se výsledek tohoto měření plně respektuje. Vliv na životní prostředí Stavba svým provedením nemá ţádný vliv na kvalitu ovzduší, vod a ostatních sloţek ţivotního prostředí. Z hlediska hygienických norem nedojde v ţádném případě k překročení expozičních hodnot na obyvatelstvo. Zvýšení hladiny hluku nastane pouze v době vysílání, coţ je od realizace dané akce očekáváno. Hladinou hluku zde uvaţujeme mluvený projev, znělku, hudbu či jiný akustický výstup. Stavební úpravy Před montáţí vysílacího zařízení a přijímacích zařízení je třeba provést jištěný přívod elektrické energie do jejich bezprostřední blízkosti. Je také nutno provést drobné stavební úpravy prostupy kabeláţe zdmi, fixace kabelu na krovech atd. Úprava elektroinstalace v místnosti odbavovacího pracoviště bude spočívat v připravenosti zásuvky 230V/16A volně přístupné a určené pro napájení odbavovacího pracoviště. Okruh jištěný tímto jističem by měl být samostatný a řádně označen pro potřeby servisu a nezbytné údrţby. Tento přívod bude opatřen výchozí revizí. Veškerá zařízení umístěná na střeše objektů, domů a na sloupech veřejného osvětlení musí být chráněna před účinky atmosférické energie uzemněním svých vodivých hmot v souladu s ČSN normami. 8

9 Informační tabule výstražného systému pro neslyšící Informační tabule výstraţného systému pro neslyšící (dále jen informační tabule) slouţí k převodu akustických signálů jednotného systému varování a vyrozumění (dále jen JSVV) do textové podoby dle pokynů generálního ředitele Hasičského záchranného sboru České republiky ze dne 15. dubna 2008 k realizaci technických poţadavků na koncové prvky varování připojované do jednotného systému varování a vyrozumění. Jeho vyuţití je v prostorách s vyšší hladinou hluku např. v továrnách, v místech kde se zdrţují osoby s vadami sluchu, na nádraţích, v čekárnách apod. Skládá se ze tří základních částí: 1/ Informační panel 2/ Řídící jednotka 3/ Napájecí zdroj Popis umístění infrastruktury ve Vsetíně Následují přehledné mapy s umístěním hlásičů. Rozmístění hlásičů ve Vsetíně 1 9

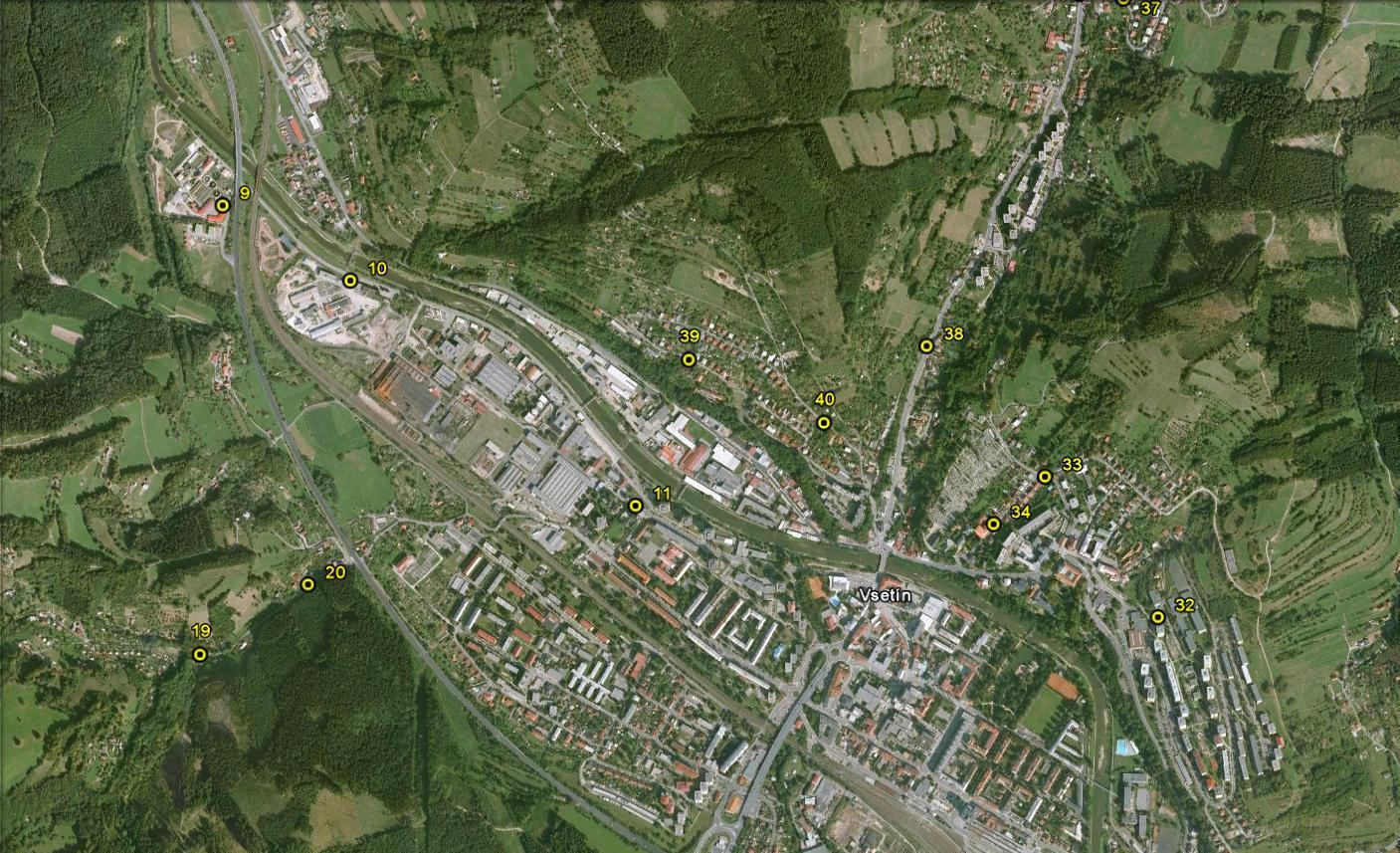

10 Umístění hlásičů ve Vsetíně 2 Umístění hlásičů ve Vsetíně 3 10

11 Umístění hlásičů ve Vsetíně 4 Umístění hlásičů ve Vsetíně 5 11

12 Umístění hlásičů ve Vsetíně 6 Umístění hlásičů ve Vsetíně 7 12

13 Umístění vodočetné latě ve Vsetíně Vodočetná lať bude umístěna v místě vybřeţení Vsetínské Bečvy. Lokalita je vybrána úmyslně z důvodu nastavení kamerového systému na místo instalované latě, pro moţnost optické kontroly kritického místa. Včasné varování před blíţící se povodní městu zajistí hladinoměry umístěné protiproudně ve Velkých Karlovicích, v Ústí a také přímo ve Vsetíně. 13

14 Měření signálu v: Město Vsetín Datum měření: Čas měření: 9:00-14:00 hod Počasí: zataženo +2 C Měřící přístroj: AOR 8200-MK3, TRIDENT TRX 200 Vyzářený výkon u paty antény: 2 W Typ vysílací antény: ZAE 31 Z Místo měření, ulice, obec, atd.: typ sloupu počet repro dílky GPS souřadnice severní šířky N GPS souřadnice východní délky E nadmořská výška v m Město Vsetín 1. Semetín, čp. 152 BNNL , , , Semetín, autobusová zastávka BNNL , , , Semetín, čp BNNL , , , Semetín, čp BNNL , , , Semetín, čp BNNL , , , Semetín, Hostinec U Kopečků BNNL , , , Semetín, hasičská zbrojnice BNNL , , , Škoda servis - Bobrky Lampa , , , čistička Lampa , , , MEZ Vsetín - vrátnice, u lávky Lampa , , , TES Vsetín, parkoviště Lampa , , , Janišov, čp. 306 BNNL , , , Janišov, točna autobusu BNNL , , , křiţovatka na Janišov Lampa , , , u firmy IRISA Lampa , , , u Lidlu Lampa , , , Ohrada, ul. Lidická čp Lampa , , , Ohrada, u stadionu Lampa , , , Potučky BNNL , , , Potučky, čp. 360 BNNL , , , Luh, ul. Jasenická, autobusová zastávka Lampa , , ,186 14

15 22. Zbrojovka, Červenka 2x DNNL , , , Zbrojovka, firma BOMEX Lampa , , , Zbrojovka, šičí dílna Lampa , , , Luh, ul. Zbrojovácká čp Lampa , , , Velký Skalník, čp BNNL , , , Velký Skalník, čp BNNVO , , , Velký Skalník, čp BNNL , , , Malý Skalník, u garáţí 2x DNNL , , , Malý Skalník, čp x DNNL , , , Luh, Zakladní škola Lampa , , , Sychrov, Základní škola Lampa , , , ul. Jabloňová, čp x DNNL , , , ul. Podsedly, čp Lampa , , , Jasenka, točna autobusu BNNVO , , , Jasenka, čp. 150 Lampa , , , Jasenka, čp. 263 Lampa , , , Jasenka, čp Lampa , , , Hrbová, Na Výšině, čp. 19 Lampa , , , Hrbová, zelená chata BNNL , , , Hirschmann Lampa , , , Benzina - Rokor Lampa , , , Vesník, čp. 829 BNNL , , , Vesník, čp BNNL , , , Vesník, čp. 5 BNNL , , , Vesník, čp. 27 DL , , , Vesník, čp. 59 BNNL , , ,772 15

16 Legenda BNNL - betonový sloup nízkého napětí s lampou veřejného osvětlení BNNVO - betonový sloup nízkého napětí se spínaným drátem veřejného osvětlení BNNL R - betonový sloup nízkého napětí s lampou veřejného osvětlení a reproduktorem rozhlasu Lampa - sloup veřejného osvětlení s osvětlovacím tělesem Lampa R - sloup veřejného osvětlení s osvětlovacím tělesem a reproduktorem rozhlasu DVO - dřevěný sloup s osvětlovacím tělesem DNNL - dřevěný sloup nízkého napětí s lampou veřejného osvětlení DNNVO - dřevěný sloup nízkého napětí se spínaným drátem veřejného osvětlení BL - betonový sloup s osvětlovacím tělesem Úroveň signálu vysoká úroveň signálu, bez rušení db 7-6 dílků kvalitní úroveň signálu s občasným šumem db 5-4 dílků dobrá úroveň signálu s mírným šumem 27-7 db 3-2 dílky dostačující úroveň signálu s šumem 6-1 db 1 dílek nedostatečná úroveň signálu 0 db 0 dílků 16

17 17
