Řešení pro měření proudu blesku PHOENIX CONTACT, s.r.o. Mokráň záhon 4 821 04 Bratislava +421 2 3210 1470 08.

1 Řešení pro měření proudu blesku PHOENIX CONTACT, s.r.o. Mokráň záhon Bratislava phoenixcontact.sk

2 Řešení pro měření proudu blesku Přehled Větrné elektrárny jsou často vystaveny zatížením v důsledku výbojů blesku. Doposud bylo složité vést doklady o zásazích bleskem a jejich síle. S kompletním řešením LM-S od společnosti Phoenix Contact lze zásahy bleskem do listů větrné elektrárny přesně měřit a analyzovat. Díky plynulému dálkovému dohledu a spojení naměřených dat s provozními parametry větrné elektrárny se zlepšuje rozhodování o preventivních zásazích údržby. Použití Výboje blesku vedou u větrných elektráren stále znovu k poškozením listů a výpadkům elektroniky. Zásahy však většinou nelze přímo rozpoznat, příp. zachytit. Z tohoto důvodu se svodiče pečlivě vyměňují, neboť mohou odvést pouze omezený počet zásahů bleskem. Opatření, které je časově a finančně náročné. Pomocí je zde použití systému měření proudu blesku, který zachycuje důležité hodnoty rázových proudů blesku. Se získanými informacemi lze rozhodnout o nutnosti kontrolních a servisních zásahů. Navíc i pojišťovny stále více požadují doklad o tom, že blesk do dané větrné elektrárny skutečně uhodil phoenixcontact.sk PHOENIX CONTACT 2/5

Řešení Lightning Monitoring System LM-S od společnosti Phoenix Contact rozpozná a analyzuje všechny důležité parametry rázových proudů blesku. Z toho lze vyvodit závěry o skutečném zatížení zařízení.

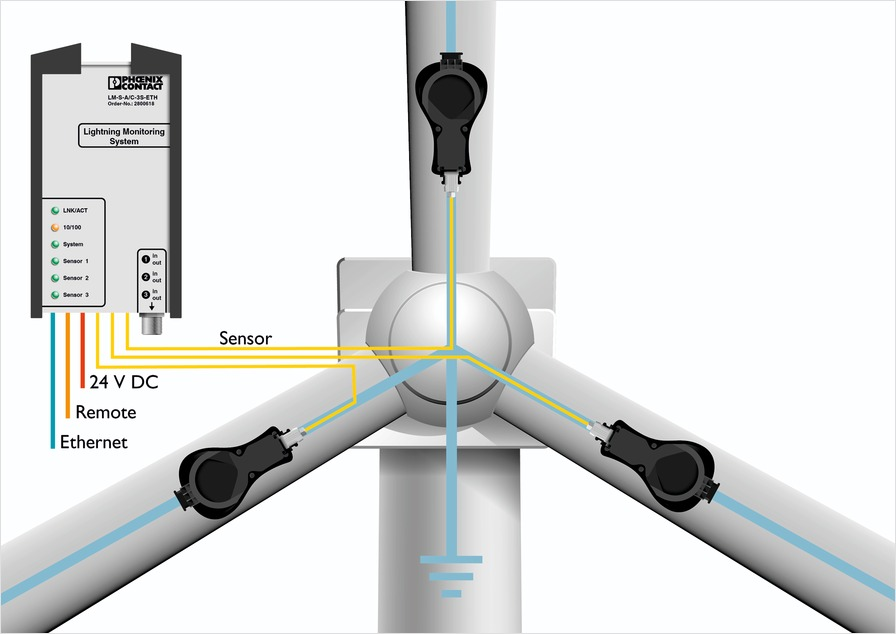

3 Řešení Lightning Monitoring System LM-S od společnosti Phoenix Contact rozpozná a analyzuje všechny důležité parametry rázových proudů blesku. Z toho lze vyvodit závěry o skutečném zatížení zařízení. Senzory systému měření se montují na svodiče. Při zásahu blesku se díky rázovému proudu vytvoří kolem vodiče magnetické pole, které je snímáno senzorem. Systém pošle naměřené hodnoty pomocí světlovodného vlákna vyhodnocovací jednotce. Ta určí pomocí získaných hodnot maximální sílu proud blesku se strmostí proudu blesku, náboj a specifickou energii. Použití LM-S na větrné elektrárně LM-S lze do sítí připojit samostatně pomocí modemu nebo přes integrované rozhraní Ethernet. Integrace do stávajícího řídicího systému je možná snadno vyvoláním IP adres. Za účelem přímého informování provozovatele zařízení o zásahu bleskem může systém LM-S rozeslat alarm v podobě sms. Prostřednictvím webového prohlížeče vyvolá autorizovaný personál detailní informace o zásahu bleskem. Provozovatel včas rozpozná stav svodičů a může včas naplánovat a realizovat údržbu. Dosáhnete tím cíle, kterým je udržení stabilního provozu zařízení phoenixcontact.sk PHOENIX CONTACT 3/5

4 Jednoduchá integrace Kompletní řešení dovoluje přizpůsobení systému stávajícímu designu bez velkých nákladů. Díky integrovanému napájení a přepěťové ochraně pro komunikaci je integrace skutečně snadná. Vedení pro senzory lze objednat v délkách od 10 m do 100 m. Připojovací skříň je nutné pouze namontovat a vedení zasunout do přístroje pomocí připravených přívodů vedení. Speciální nástroj není zapotřebí. Kompletní řešení pro měření blesku ve větrných elektrárnách Vaše výhody Podrobně informující diagnostika díky okamžitému zisku detailních dat prostřednictvím měření v reálném čase Užitečná základna pro rozhodování o provedení údržby díky dálkovému dohledu Jednoduchý datový výstup a konfigurace díky integrovanému webovému serveru Napojení na standardní síťové systémy díky rozhraní RJ45 Produkty Popis Typ Obj. č. Napájení QUINT-PS/1AC/24DC/ LM-S LM-S-A/C-3S-ETH Senzor LM-S-LS-H Instalační vedení HCS PROFINET, k dostání předem osazená od 10 m do 100 m (BFOC/PPCME) FOC-PN-HCS-1018/ phoenixcontact.sk PHOENIX CONTACT 4/5

5 Přepěťová ochrana ETH DT-LAN-CAT.6A Přepěťová ochrana 230 V, typ 2 VAL-MS 230/ Řešení pro dovybavení WIL-SC-LMS-SET Phoenix Contact 2016 all rights reserved phoenixcontact.com phoenixcontact.sk PHOENIX CONTACT 5/5
