Systémy zpracování obrazu QUICK SCOPE PRC Bezkontaktní přístroj zpracování obrazu nabízí vysokou přesnost, cenovou dostupnost a výkonné funkce!

Rozměr: px
Začít zobrazení ze stránky:

Download "Systémy zpracování obrazu QUICK SCOPE PRC 1281. Bezkontaktní přístroj zpracování obrazu nabízí vysokou přesnost, cenovou dostupnost a výkonné funkce!"

Transkript

1 Systémy zpracování obrazu QUICK SCOPE PRC 1281 Bezkontaktní přístroj zpracování obrazu nabízí vysokou přesnost, cenovou dostupnost a výkonné funkce!

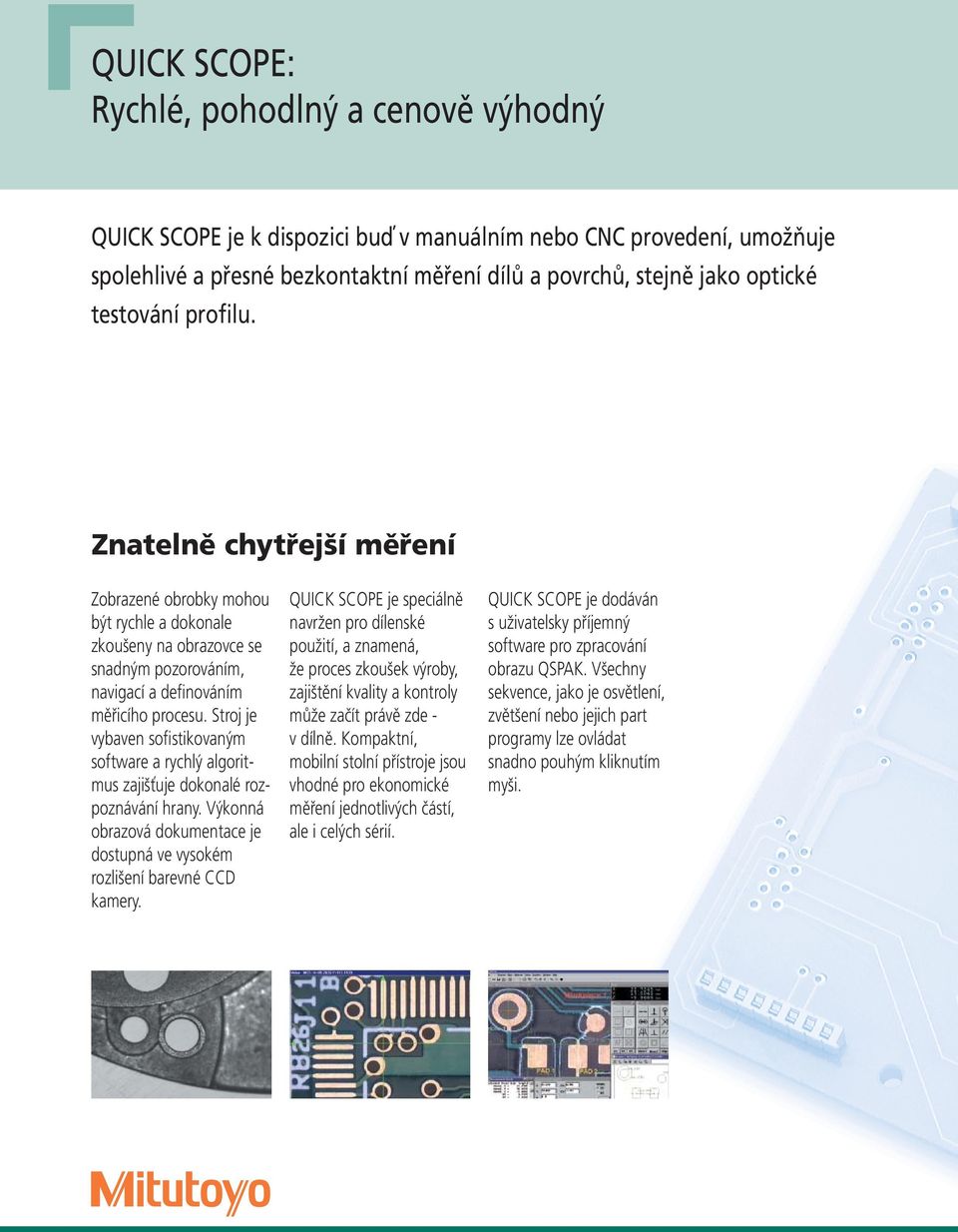

2 QUICK SCOPE: Rychlé, pohodlný a cenově výhodný QUICK SCOPE je k dispozici buď v manuálním nebo CNC provedení, umožňuje spolehlivé a přesné bezkontaktní měření dílů a povrchů, stejně jako optické testování profilu. Znatelně chytřejší měření Zobrazené obrobky mohou být rychle a dokonale zkoušeny na obrazovce se snadným pozorováním, navigací a definováním měřicího procesu. Stroj je vybaven sofistikovaným software a rychlý algoritmus zajišťuje dokonalé rozpoznávání hrany. Výkonná obrazová dokumentace je dostupná ve vysokém rozlišení barevné CCD kamery. QUICK SCOPE je speciálně navržen pro dílenské použití, a znamená, že proces zkoušek výroby, zajištění kvality a kontroly může začít právě zde - v dílně. Kompaktní, mobilní stolní přístroje jsou vhodné pro ekonomické měření jednotlivých částí, ale i celých sérií. QUICK SCOPE je dodáván s uživatelsky příjemný software pro zpracování obrazu QSPAK. Všechny sekvence, jako je osvětlení, zvětšení nebo jejich part programy lze ovládat snadno pouhým kliknutím myši.

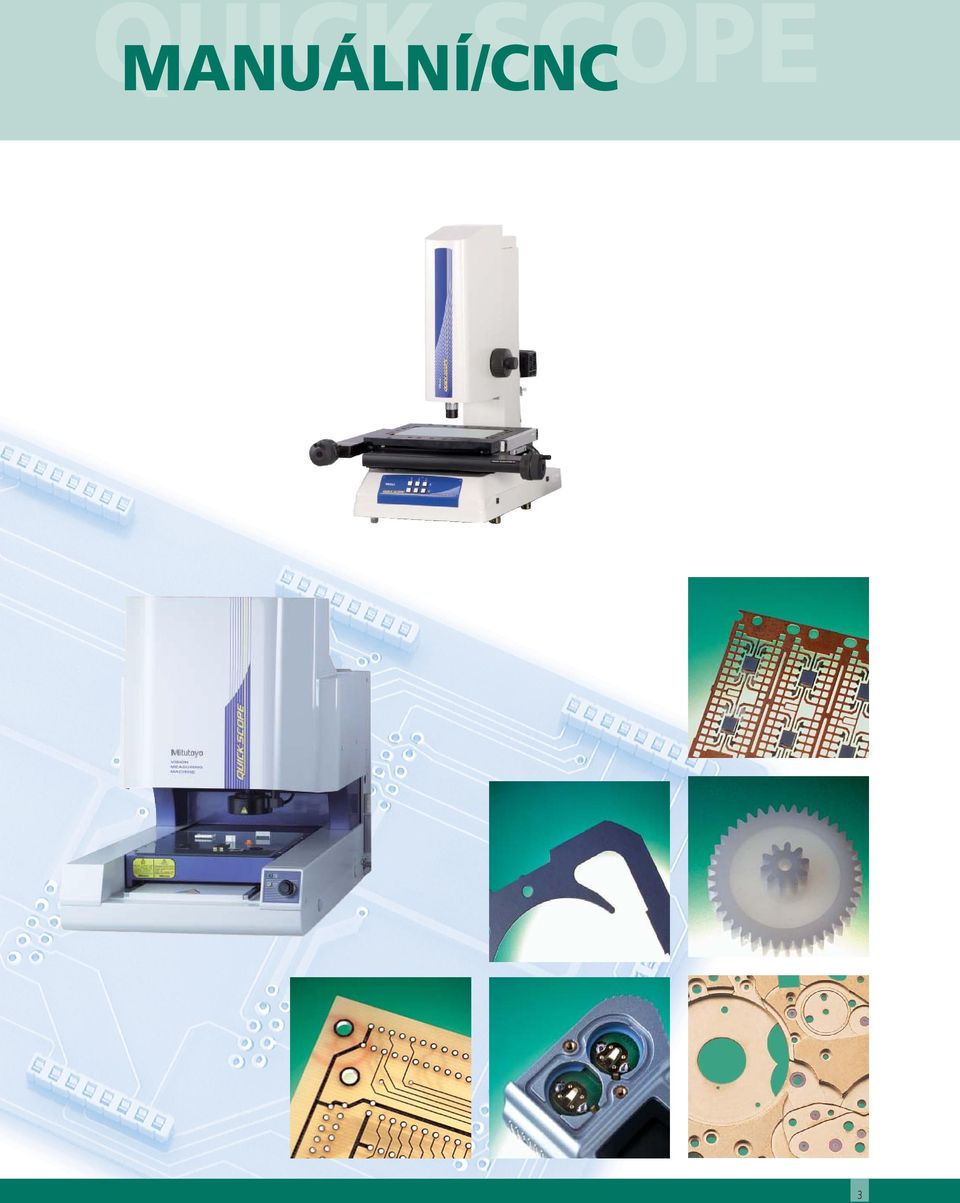

3 QUICK SCOPE MANUÁLNÍ/CNC 3

4 QUICK SCOPE: Dva koncepty s mnoha způsoby využití Některé obrobky je obtížné uchytit z důvodů jejich velikosti, nebo jsou mimořádně citlivé na kontaktní měření. Nicméně, i ty je třeba měřit bezpečně a automaticky. Tato oblast použití je doménou bezkontaktních kamerových systémů. QUICK SCOPE, optický mikroskop k dispoloze v manuální, stejně jako v CNC variantě, je vybaven vestavěnou flexibilitu. Manuální varianta je navržen jako kompaktní, ekonomické stolní zařízení pro snadné manuální měření jednotlivých dílů. Model CNC, také přenosné stolní zařízení, je mimořádně vhodný pro měření malých a středních sériích. QUICK SCOPE série se doporučuje používat v řadě průmyslových odvětví. Například v těchto specifických aplikacích: Chemický průmysl Zkoušení materiálů z plastů Stanovení délkové roztažnosti Dřevařský průmysl Zkoušení kontur, včetně parket Zdravotnický průmysl Zkoušení obalů Kovoprůmysl Měření kontur a geometrií na plechu Zkoušení střižných ploch Automobilový průmysl Zkoušení tiskových masek pro indikační nástroje a ovládací prvky Gumárenský a plastikářský průmysl Měření kontury a tvaru těsnicích kroužků Geometrické zkoušky na krytech mobilních telefonů Zkoušení plastových ozubených kol pro inkoustové tiskárny Elektrotechnický průmysl Kontinuální měření plošných vodičů a svorek na deskách plošných spojů Zkoušení profilů na parketách Obráběcí nástroj Měření kontur a geometrií na plechu Zkoušení materiálů z plastů Kontinuální měření plošných vodičů a svorek na deskách plošných spojů Měření kontury a tvaru těsnicích kroužků

5 Řada QS Quick Scope série může být použita pro měření v různých průmyslových odvětvích, stejně jako produktů např. kompaktní plastové díly, obrobené díly, řezné nástroje a elektronické součástky. Měřicí software QSPAK, který kombinuje vynikající ovladatelnost s vysokou funkčností, pomůcky zákazníků při plnění úkolů měření. Použitím aplikačního software FORMPAK-QV můžete rozšířit QSPAK o možnosti vyhodnocení a analýzy tvaru. QS-EB Metoda posuvu Ostření Optický systém Manuální ve všech osách Kontrast na úrovni funkce Pevné zvětšení Jednotka snímání obrazu Barevná CMOS kamera QS-LZB Metoda posuvu Ostření Optický systém Manuální ve všech osách Kontrast na úrovni funkce Zoom Jednotka snímání obrazu Barevná CMOS kamera QS-L/AFB Metoda posuvu Ostření Optický systém XY: Manuální Z: CNC AF Volitelné pevné zvětšení/zoom Jednotka snímání obrazu Barevná CCD kamera QS Metoda posuvu Ostření Optický systém CNC ve všech osách AF Volitelné pevné zvětšení/zoom Jednotka snímání obrazu Barevná CCD kamera 5

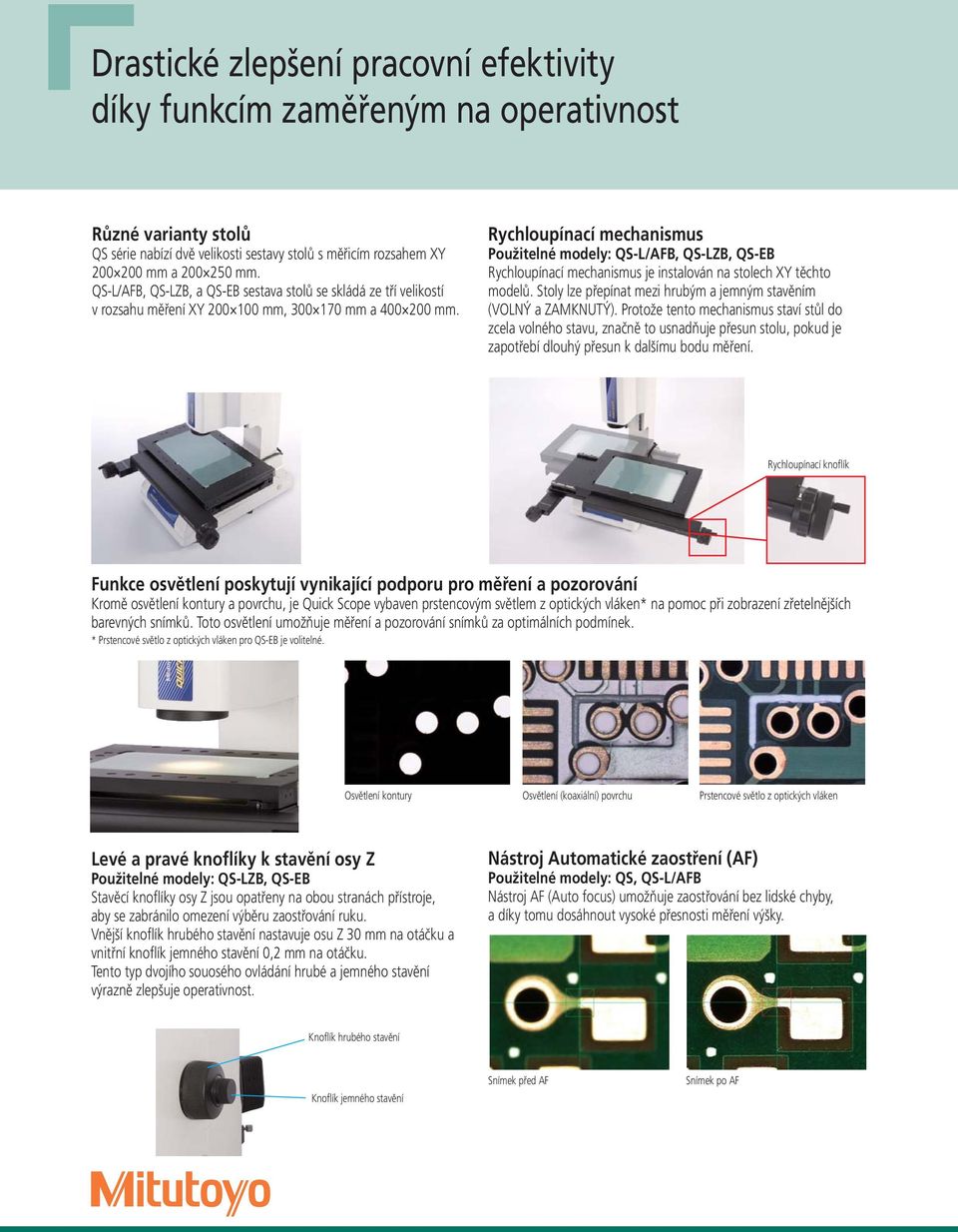

6 Drastické zlepšení pracovní efektivity díky funkcím zaměřeným na operativnost Různé varianty stolů QS série nabízí dvě velikosti sestavy stolů s měřicím rozsahem XY mm a mm. QS-L/AFB, QS-LZB, a QS-EB sestava stolů se skládá ze tří velikostí v rozsahu měření XY mm, mm a mm. Rychloupínací mechanismus Použitelné modely: QS-L/AFB, QS-LZB, QS-EB Rychloupínací mechanismus je instalován na stolech XY těchto modelů. Stoly lze přepínat mezi hrubým a jemným stavěním (VOLNÝ a ZAMKNUTÝ). Protože tento mechanismus staví stůl do zcela volného stavu, značně to usnadňuje přesun stolu, pokud je zapotřebí dlouhý přesun k dalšímu bodu měření. Rychloupínací knoflík Funkce osvětlení poskytují vynikající podporu pro měření a pozorování Kromě osvětlení kontury a povrchu, je Quick Scope vybaven prstencovým světlem z optických vláken* na pomoc při zobrazení zřetelnějších barevných snímků. Toto osvětlení umožňuje měření a pozorování snímků za optimálních podmínek. * Prstencové světlo z optických vláken pro QS-EB je volitelné. Osvětlení kontury Osvětlení (koaxiální) povrchu Prstencové světlo z optických vláken Levé a pravé knoflíky k stavění osy Z Použitelné modely: QS-LZB, QS-EB Stavěcí knoflíky osy Z jsou opatřeny na obou stranách přístroje, aby se zabránilo omezení výběru zaostřování ruku. Vnější knoflík hrubého stavění nastavuje osu Z 30 mm na otáčku a vnitřní knoflík jemného stavění 0,2 mm na otáčku. Tento typ dvojího souosého ovládání hrubé a jemného stavění výrazně zlepšuje operativnost. Nástroj Automatické zaostření (AF) Použitelné modely: QS, QS-L/AFB Nástroj AF (Auto focus) umožňuje zaostřování bez lidské chyby, a díky tomu dosáhnout vysoké přesnosti měření výšky. Knoflík hrubého stavění Knoflík jemného stavění Snímek před AF Snímek po AF

7 Programovatelná funkce zoom Použitelné modely: Zoom objektivy modelů QS a QS-L/AFB, QS-LZB Zoomování od nízkých po vysoké zvětšení podporuje Vaše úlohy od širokého zorného pole po velké zvětšení měření bez změny čočky. Navíc je funkce automatického ovládání osvětlení spojená s ovládáním zoomu a funkcí automatických korekcí, například pro posunutí obrazu a kalibraci pixelů, instalovaných v těchto modelech. QS, QS-L/AFB: 0,5x 3,5x (28x 193x) v 8 krocích, 7X zoom QS-LZB: 0,75x 5,25x (30x 208x) v 8 krocích, 7X zoom * Každá číslice v závorce udává zvětšení obrazu při použití 19"LCD monitoru. Příklady snímků v QS-LZB 0,75x 1,5x 3x 5,25x Řídicí jednotka Použitelné modely: QS, QS-L/AFB, QS-LZB Často používané operace, jako je osvětlení, zadávání dat, zoomováním a automatické zaostřování*, lze provést jediným dotykem jednotlivých tlačítek, pohodlně umístěných v dosah ruky. CNC QS systém umožňuje dálkové ovládání s krokováním. Manuální QS systém lze ovládat jediným stisknutím tlačítka v případě opakovaného měření. * Funkce je dostupná pouze v QS a QS-L/AFB Pro QS Pro QS-L/AFB Pro QS-LZB Funkce Digitální zoom Použitelné modely: QS-LZB, QS-EB Každé kliknutí na ikonu nabídky zvětšuje zobrazený obraz z normálního 1x na 2x a pak 4x. Obraz může být měřen digitálním přiblížením v každém detailu. 1x 2x 4X 7

8 Manuální systém zpracování obrazu QS-EB Specifikace Model QS-E2010B QS-E3017B QS-E2020B Obj. č DS DS DS Mechanismus posuvu Manuální Jednotka pozorování Vyměnitelné objektivy: 0,5X, 1X, 2,5X, 5X Rozsah (X Y Z)mm (8" 4" 6") (12" 7" 6") (16" 8" 6") Rozlišení/Délka standardní 0,1μm / Lineární snímač Image detecting unit 1/2" Barevná CMOS kamera 2 mega pixely Digitální zoom 1X - 2X - 4X Přesnost XY (3+0,02L) μm [L= Měřená délka v mm] měření *1 Z (5+0,04L) μm [L= Měřená délka v mm] Velikost skla stolu (mm) (10" 6") (15" 9") (17" 9") Maximální zatížení stolu 10kg (22lbs.) 20kg (44lbs.) 15kg (33lbs.) Osvětlení Osvětlení kontury: 12V/50W halogenové, Osvětlení povrchu: 12V/50W halogenové Prstencové světlo z optických vláken (volitelně pro QS-EB): 12V/100W halogenové Hlavní Rozměry *2 jednotka (25" 30" 28") (27" 36" 33") (30" 37" 33") (Š H V)mm Řídicí jednotka ,5 (12" 13" 4") Hmotnost Hlavní jednotka 66kg (147lbs.) 134kg (298lbs.) 140kg (311lbs.) Napájecí jednotka 4,5kg (10lbs.) Příkon 160W při max. * 1 Podniková norma (2,5x) v rámci instalačního prostředí 20 C a při použití standardního objektivu * 2 Nárůst šířky a výšky je maximálně o zdvih osy X a o zdvih osy Z. Hloubka se zvyšuje o nejvíce o jednu polovinu zdvihu osy X. Širší pohled s mega-pixelovou kamerou Mega-pixelová kamera široce rozšířila dostupné zorné pole. Pole je přibližně o 40% širší než u předchůdců. Tato kamera dosahuje efektivnějšího měření v dávkovém měření více položek na obrazovce. QS-E2010B Vylepšená manuální opakovatelnost zaostřování Údaj o kontrastu obrazu v blízkosti středu okna videa se zobrazí na hladinoměru. Maximální úroveň naznačuje ohniskovou vzdálenost. To zlepšuje opakovatelnost ohniskových vzdáleností při manuálním zaostření. Zorné pole s mega-pixelovou kamerou Zorné pole u předchůdců Před zaostřením Po zaostření

9 QS-EB Maximálně: 824 (956) Maximálně: 819 (1001) 100 (124) 624 (682) 100 (150) 50 (85) 769 (916) 200 Maximálně: 1157 Maximálně: (1577) 945 (987) (247) 722 (837) Rozměry v závorkách označují rozměry pro model 3017, Model 4020 Schéma systému QV-SL0,5X (02AKT199) QV-2,5X (02AKT300) Ball end-mill měřicí jednotka ( ) Digitální otočná hlava a měřicí program jsou součástí. Objektivy* 2 Společné volby Kalibrační destička (s držákem) (02ATN695) Korekční destička (s držákem) (02AKW001) QV-1X (02ALA400) QV-5X (02ALA420) Ball end-mill měřicí jednotka Upínací pouzdro A ø2,5-ø5 (12AAG241) Upínací pouzdro B ø5,5-ø10 (12AAG242) Digitální rotační hlavu můžete zakoupit pouze odděleně. Upínací pouzdro C ø10,5-ø15 (12AAG243) Upínací pouzdro D ø15,5-ø20 (12AAG244) Standardní specifikace Volitelně Barevná CMOS kamera Napájecí jednotka Tlačítko Stop Hlavní jednotka QS-EB QS-E2010B QS-E3017B QS-E4020B CPU hlavní jed. Deska rozhraní Osvětlení Osvětlení kontury Osvětlení povrchu Prstencové světlo z optických vláken (Volitelně pro QS-EB) PC sestava Myš Klávesnice 19" LCD monitor * 1 Souběžné použití není možné (přepínání vyžadováno). * 2 Kombinované použití s adaptérem stolu je nutné. * 1 Nožní spínač (937179T) Odolný typ nožního spínače (12AAJ088) Software QSPAK Volitelný software Možnosti stolu Pro model 2010 Otočný stůl s knoflíkem jemného stavění (A) ( ) Adaptér stolu (B) ( ) Pro model 3017/4020 Otočný stůl s knoflíkem jemného stavění (B) ( ) Adaptér stolu ( ) Otočný středicí support* 2 ( ) Držák se svorkou ( ) V-blok se svorkou ( ) Dustupné poměry zvětšení optického systému Zvětšení monitoru 20X 30X 39X 40X 51X 60X 89X 99X 119X 149X 198X 208X (80X) (120X) (156X) (160X) (204X) (240X) (356X) (396X) (476X) (596X) (792X) (832X) Zorné pole (mm) 13,2 9,8 8,8 6,6 6,8 5,1 6,6 4,9 5,2 3,9 4,4 3,3 2,9 2,2 2,6 2,0 2,2 1,6 1,7 1,3 1,3 0,9 1,2 0,9 QS-EB 0,5X 1X 2,5X 5X Pracovní vzdálenost (mm) 30, ,5 Hodnoty zvětšení monitoru se zobrazují jako pro 19" LCD monitor. Hodnoty v závorkách označují hodnoty, v případě použití digitálního zoom 4x. Každý objektiv s pevnou optikou je volitelný. Při použití digitálního zoomu se rozšiřuje obraz v každém zorném poli, ve výše uvedené tabulce. Použití digitálního zoom 4x zužuje každé zorné pole v tabulce na 1/4. 9

10 Manuální systém zpracování obrazu QS-LZB Specifikace Model QS-L2010ZB QS-L3017ZB QS-L4020ZB Obj. č DS DS DS Mechanismus posuvu Manuální Jednotka pozorování Zoom: 0,75X 5,25X (8X v 7 krocích) Rozsah (X Y Z)mm (8" 4" 6") (12" 7"x6") (16" 8" 6") Rozlišení/Délka standardní 0,1 μm / Lineární snímač Image detecting unit 1/2" Barevná CMOS kamera 2 mega pixely Digitální zoom 1X - 2X - 4X Přesnost XY (2,5+0,02L) μm [L= Měřená délka v mm] měření *1 Z (5+0,04L) μm [L= Měřená délka v mm] Velikost skla stolu (mm) (10" 6") (15" 9") (17" 9") Maximální zatížení stolu 10kg (22lbs.) 20kg (44lbs.) 15kg (33lbs.) Osvětlení Osvětlení kontury: 12V/50W halogenové, Osvětlení povrchu: 12V/50W halogenové Prstencové světlo z optických vláken (volitelně pro QS-EB): 12V/100W halogenové Hlavní Rozměry *2 jednotka (25" 30" 28") (27" 36" 33") (30" 37" 33") (Š H V)mm Řídicí jednotka ,5 (12" 13" 4") Hmotnost Hlavní jednotka 72kg (160lbs.) 140kg (311lbs.) 146kg (24lbs.) Napájecí jednotka 5kg (11lbs.) Příkon 160W při max. * 1 Company standard (zoom magnification: 3X) under an installation environment of 20 C and during use of the standard lens * 2 Nárůst šířky a výšky je maximálně o zdvih osy X a o zdvih osy Z. Hloubka se zvyšuje o nejvíce o jednu polovinu zdvihu osy X. Širší pohled s mega-pixelovou kamerou Mega-pixelová kamera široce rozšířila dostupné zorné pole. Pole je přibližně o 40% širší než u předchůdců. Tato kamera dosahuje efektivnějšího měření v dávkovém měření více položek na obrazovce. QS-L2010ZB Vylepšená manuální opakovatelnost zaostřování Údaj o kontrastu obrazu v blízkosti středu okna videa se zobrazí na hladinoměru.maximální úroveň naznačuje ohniskovou vzdálenost. To zlepšuje opakovatelnost ohniskových vzdáleností při manuálním zaostření. Zorné pole s mega-pixelovou kamerou Zorné pole u předchůdců Před zaostřením Po zaostření

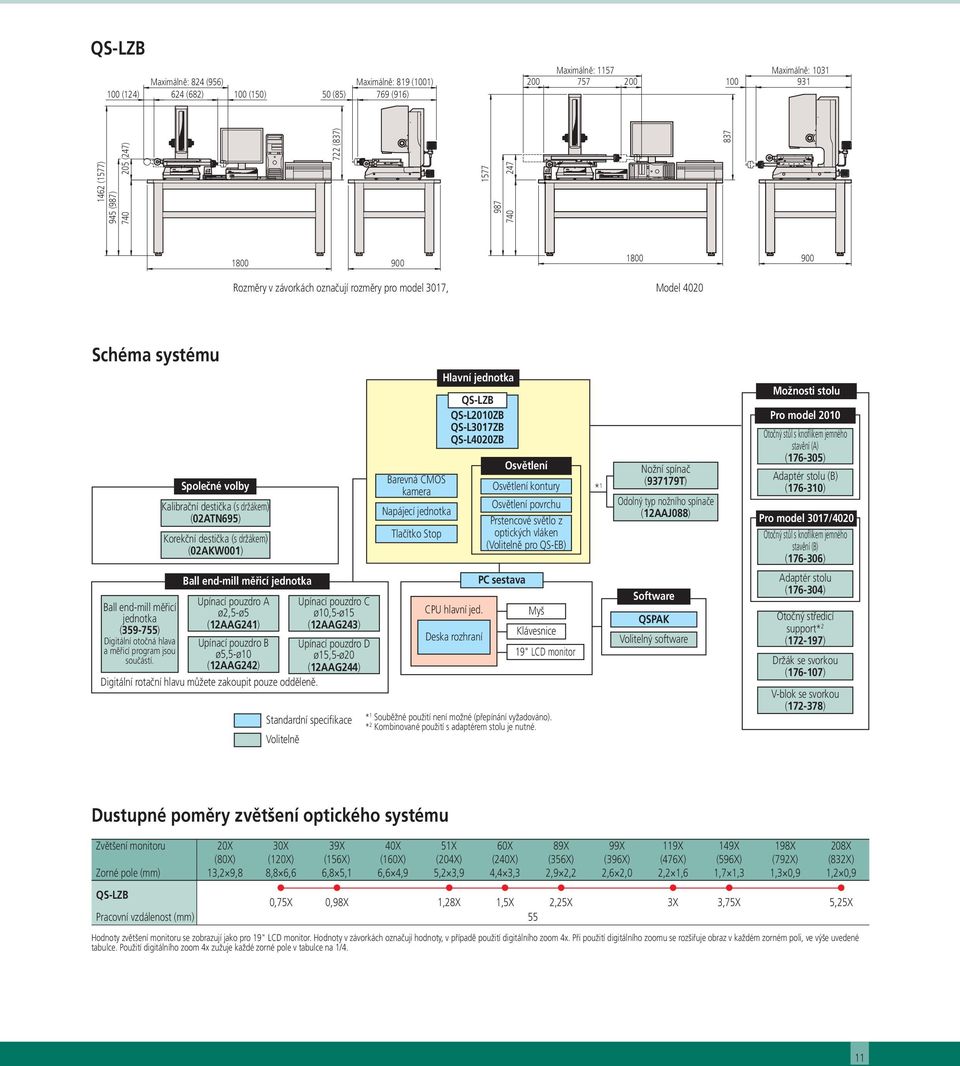

11 QS-LZB Maximálně: 824 (956) Maximálně: 819 (1001) 100 (124) 624 (682) 100 (150) 50 (85) 769 (916) Maximálně: 1157 Maximálně: (1577) 945 (987) (247) 722 (837) Rozměry v závorkách označují rozměry pro model 3017, Model 4020 Schéma systému Společné volby Kalibrační destička (s držákem) (02ATN695) Korekční destička (s držákem) (02AKW001) Barevná CMOS kamera Napájecí jednotka Tlačítko Stop Hlavní jednotka QS-LZB QS-L2010ZB QS-L3017ZB QS-L4020ZB Osvětlení Osvětlení kontury Osvětlení povrchu Prstencové světlo z optických vláken (Volitelně pro QS-EB) * 1 Nožní spínač (937179T) Odolný typ nožního spínače (12AAJ088) Možnosti stolu Pro model 2010 Otočný stůl s knoflíkem jemného stavění (A) ( ) Adaptér stolu (B) ( ) Pro model 3017/4020 Otočný stůl s knoflíkem jemného stavění (B) ( ) Ball end-mill měřicí jednotka ( ) Digitální otočná hlava a měřicí program jsou součástí. Ball end-mill měřicí jednotka Upínací pouzdro A ø2,5-ø5 (12AAG241) Upínací pouzdro B ø5,5-ø10 (12AAG242) Digitální rotační hlavu můžete zakoupit pouze odděleně. Upínací pouzdro C ø10,5-ø15 (12AAG243) Upínací pouzdro D ø15,5-ø20 (12AAG244) Standardní specifikace Volitelně CPU hlavní jed. Deska rozhraní PC sestava Myš Klávesnice 19" LCD monitor * 1 Souběžné použití není možné (přepínání vyžadováno). * 2 Kombinované použití s adaptérem stolu je nutné. Software QSPAK Volitelný software Adaptér stolu ( ) Otočný středicí support* 2 ( ) Držák se svorkou ( ) V-blok se svorkou ( ) Dustupné poměry zvětšení optického systému Zvětšení monitoru 20X 30X 39X 40X 51X 60X 89X 99X 119X 149X 198X 208X (80X) (120X) (156X) (160X) (204X) (240X) (356X) (396X) (476X) (596X) (792X) (832X) Zorné pole (mm) 13,2 9,8 8,8 6,6 6,8 5,1 6,6 4,9 5,2 3,9 4,4 3,3 2,9 2,2 2,6 2,0 2,2 1,6 1,7 1,3 1,3 0,9 1,2 0,9 QS-LZB 0,75X 0,98X 1,28X 1,5X 2,25X 3X 3,75X 5,25X Pracovní vzdálenost (mm) 55 Hodnoty zvětšení monitoru se zobrazují jako pro 19" LCD monitor. Hodnoty v závorkách označují hodnoty, v případě použití digitálního zoom 4x. Při použití digitálního zoomu se rozšiřuje obraz v každém zorném poli, ve výše uvedené tabulce. Použití digitálního zoom 4x zužuje každé zorné pole v tabulce na 1/4. 11

12 Manuální systém zpracování obrazu QS-L/AFB Specifikace QS-L3017Z/AFB Pevný Model QS-L2010/AFB QS-L3017/AFB QS-L4020/AFB objektiv Obj. č DS DS DS Zoom Model QS-L2010Z/AFB QS-L3017Z/AFB QS-L4020Z/AFB objektiv Obj. č DS DS DS Mechanismus posuvu Osa XY: manuální / Osa Z: motorický pohon s automatickým ostřením Rozsah (X Y Z) mm mm mm Rozlišení/Délka standardní 0,1 μm / Lineární snímač Image detecting unit 1/3" barevná CCD kamera Přesnost XY (2,5+0,02L) μm [L= Měřená délka v mm] měření*1 Z (5+0,006L) μm [L= Měřená délka v mm] Velikost skla stolu (mm) (10" 6") mm mm Maximální zatížení stolu 10 kg (22lbs.) 20 kg (44lbs.) 15 kg (33lbs.) Osvětlení Osvětlení kontury: 12V/30W halogenové Osvětlení odrazem: 12V/50W halogenové Prstencové světlo z optických vláken: 12V/100W halogenové Hlavní Rozměry* 2 jednotka mm mm mm (Š H V) Napájecí jednotka mm Hmotnost Hlavní jednotka 66 kg (147lbs.) 134 kg (298lbs.) 140 kg (311lbs.) Napájecí jednotka 14 kg (31lbs.) Příkon 400W při max.. * 1 Podniková norma (pevný objektiv: 2,5x, zoom objektiv: 2,5x v době přiblížení) v rámci instalačního prostředí 20 C a při použití standardního objektivu * 2 Nárůst šířky a výšky je maximálně o zdvih osy X a o zdvih osy Z. Hloubka se zvyšuje o nejvíce o jednu polovinu zdvihu osy X.

13 Rozměry 100 (124) Maximálně: 824 (956) Maximálně: 755 (937) 624 (682) 100 (150) 50 (85) 705 (852) 200 Maximálně: Maximálně: (1577) 945 (987) (247) 722 (837) Rozměry v závorkách označují rozměry pro model 3017, Model 4020 Schéma systému QV-SL0,5X (02AKT199) QV-2,5X (02AKT300) Ball end-mill measuring unit ( ) Digitální otočná hlava a měřicí program jsou součástí. Objektivy* 2 Společné volby Kalibrační destička (s držákem) (02ATN695) Korekční destička (s držákem) (02AKW001) QV-1X (02ALA400) QV-5X (02ALA420) Ball end-mill measuring options Upínací pouzdro A ø2,5-ø5 (12AAG241) Upínací pouzdro B ø5,5-ø10 (12AAG242) Digitální rotační hlavu můžete zakoupit pouze samostatně. Upínací pouzdro C ø10,5-ø15 (12AAG243) Upínací pouzdro D ø15,5-ø20 (12AAG244) Standardní specifikace Volitelně Pevný objektiv QS-L2010/AFB QS-L3017/AFB QS-L4020/AFB Barevná CCD kamera Napájecí jednotka Tlačítko Stop QS-L/AFB Volitelný CPU hlavní jed. Frame grabber Řízení pohybu Zoom objektiv QS-L2010Z/AFB QS-L3017Z/AFB QS-L4020Z/AFB Osvětlení Osvětlení kontury Osvětlení povrchu Prstencové světlo z optických vláken PC sestava Myš Klávesnice 19" LCD monitor * 1 Souběžné použití není možné (přepínání vyžadováno). * 2 Není k dispoloze se zoom objektivem. * 3 Kombinované použití s adaptérem stolu je nutné. Řídicí jednotka Nožní spínač (937179T) * 1 Pro model 3017/4020 Odolný typ nožního spínače Otočný stůl s knoflíkem jemného (12AAJ088) Software QSPAK Volitelný software Možnosti stolu Pro model 2010 Otočný stůl s knoflíkem jemného stavění (A) ( ) Adaptér stolu (B) ( ) stavění (B) ( ) Adaptér stolu ( ) Otočný středicí support* 3 ( ) Držák se svorkou ( ) V-blok se svorkou ( ) Dustupné poměry zvětšení optického systému pro QS a QS-L/AFB Zvětšení monitoru 28X 36X 47X 55X 83X 111X 138X 193X 276X Zorné pole (mm) 9,5 7,1 7,3 5,4 5,6 4,2 4,7 3,5 3,1 2,3 2,3 1,7 1,9 1,4 1,3 1,0 0,9 0,7 Pevný objektiv 0,5X 1X 2,5X 5X Pracovní vzdálenost (mm) 30, ,5 Zoom objektiv 0,5X 0,65X 0,85X 1X 1,5X 2X 2,5X 3,5X Pracovní vzdálenost (mm) 55 *Hodnoty zvětšení monitoru se zobrazují jako pro 19" LCD monitor. Každý objektiv s pevnou optikou je volitelný. 13

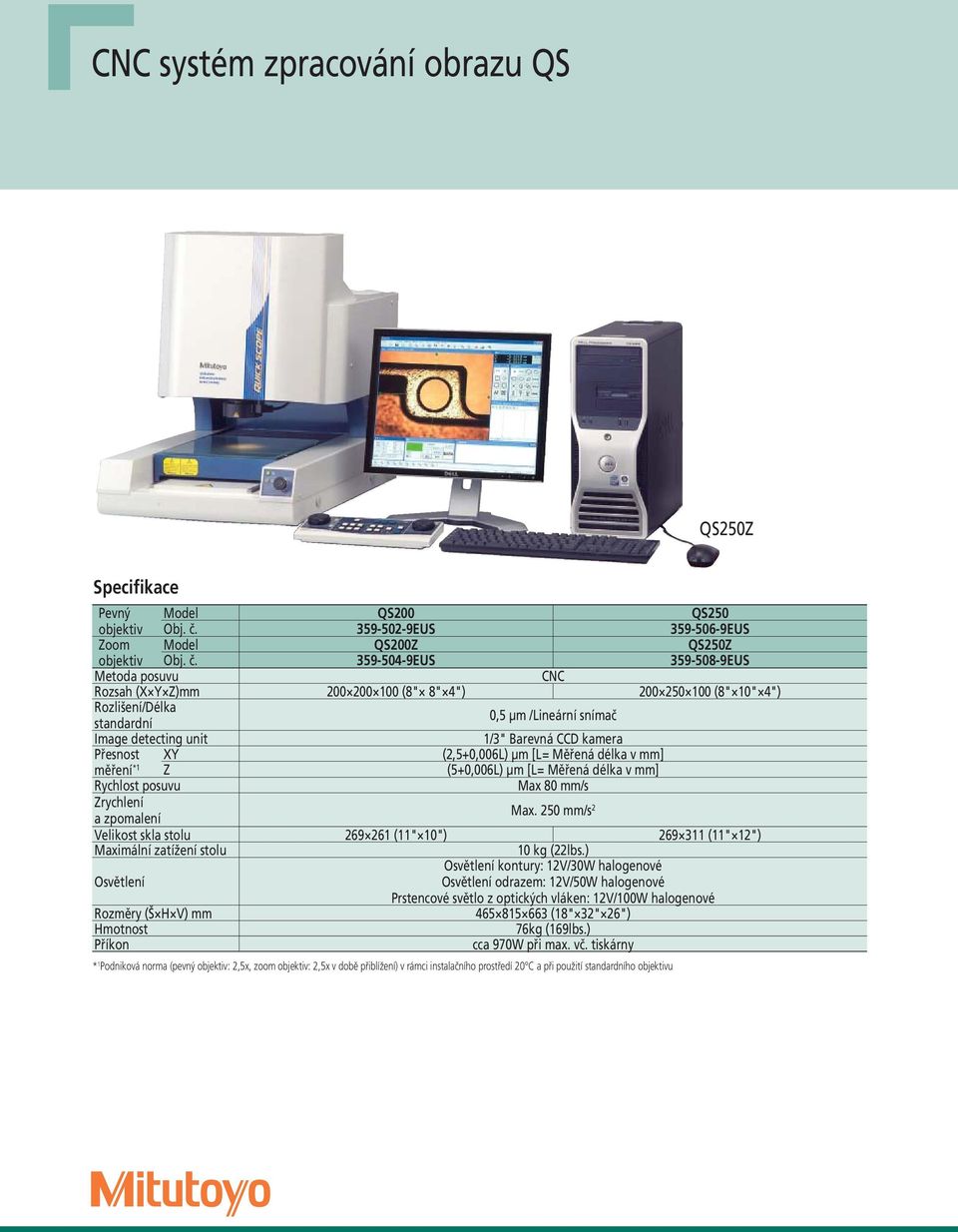

14 CNC systém zpracování obrazu QS QS250Z Specifikace Pevný Model QS200 QS250 objektiv Obj. č EUS EUS Zoom Model QS200Z QS250Z objektiv Obj. č EUS EUS Metoda posuvu CNC Rozsah (X Y Z)mm (8" 8" 4") (8" 10" 4") Rozlišení/Délka standardní 0,5 μm /Lineární snímač Image detecting unit 1/3" Barevná CCD kamera Přesnost XY (2,5+0,006L) μm [L= Měřená délka v mm] měření *1 Z (5+0,006L) μm [L= Měřená délka v mm] Rychlost posuvu Max 80 mm/s Zrychlení a zpomalení Max. 250 mm/s 2 Velikost skla stolu (11" 10") (11" 12") Maximální zatížení stolu 10 kg (22lbs.) Osvětlení kontury: 12V/30W halogenové Osvětlení Osvětlení odrazem: 12V/50W halogenové Prstencové světlo z optických vláken: 12V/100W halogenové Rozměry (Š H V) mm (18" 32" 26") Hmotnost 76kg (169lbs.) Příkon cca 970W při max. vč. tiskárny * 1 Podniková norma (pevný objektiv: 2,5x, zoom objektiv: 2,5x v době přiblížení) v rámci instalačního prostředí 20 C a při použití standardního objektivu

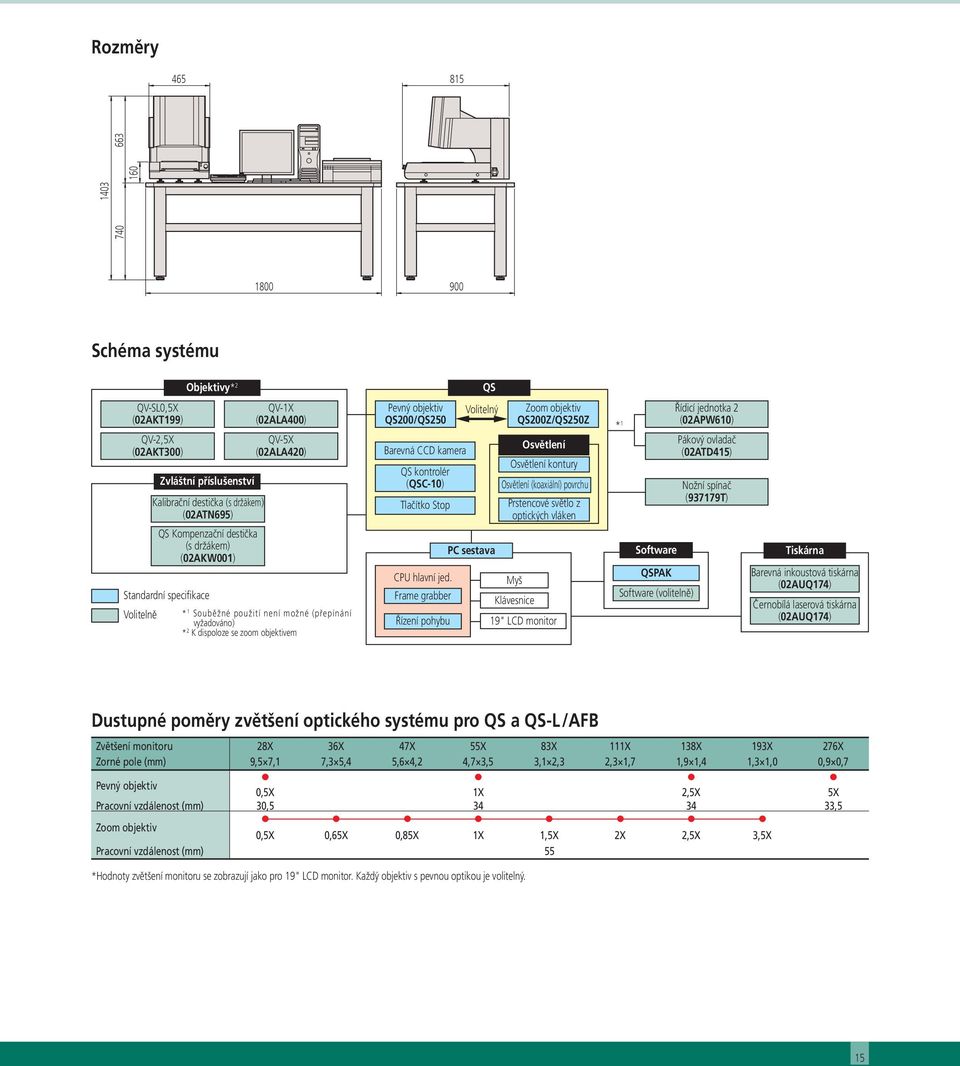

15 Rozměry Schéma systému QV-SL0,5X (02AKT199) QV-2,5X (02AKT300) Objektivy* 2 Zvláštní příslušenství Kalibrační destička (s držákem) (02ATN695) QS Kompenzační destička (s držákem) (02AKW001) QV-1X (02ALA400) QV-5X (02ALA420) Standardní specifikace Volitelně * 1 Souběžné použití není možné (přepínání vyžadováno) * 2 K dispoloze se zoom objektivem Pevný objektiv QS200/QS250 Barevná CCD kamera QS kontrolér (QSC-10) Tlačítko Stop CPU hlavní jed. Frame grabber Řízení pohybu QS Volitelný Zoom objektiv Řídicí jednotka 2 QS200Z/QS250Z (02APW610) PC sestava Osvětlení Osvětlení kontury Osvětlení (koaxiální) povrchu Prstencové světlo z optických vláken Myš Klávesnice 19" LCD monitor * 1 Software QSPAK Software (volitelně) Pákový ovladač (02ATD415) Nožní spínač (937179T) Tiskárna Barevná inkoustová tiskárna (02AUQ174) Černobílá laserová tiskárna (02AUQ174) Dustupné poměry zvětšení optického systému pro QS a QS-L/AFB Zvětšení monitoru 28X 36X 47X 55X 83X 111X 138X 193X 276X Zorné pole (mm) 9,5 7,1 7,3 5,4 5,6 4,2 4,7 3,5 3,1 2,3 2,3 1,7 1,9 1,4 1,3 1,0 0,9 0,7 Pevný objektiv 0,5X 1X 2,5X 5X Pracovní vzdálenost (mm) 30, ,5 Zoom objektiv 0,5X 0,65X 0,85X 1X 1,5X 2X 2,5X 3,5X Pracovní vzdálenost (mm) 55 *Hodnoty zvětšení monitoru se zobrazují jako pro 19" LCD monitor. Každý objektiv s pevnou optikou je volitelný. 15

16 QSPAK Výkonný optický měřicí softwarový systém, který podporuje širokou škálu měření S cílem podpořit různé metody měření od měření nejrůznějších jednotlivých dílů po CNC měření dílů sériové výroby, QSPAK dosáhl jak vysoké spolehlivosti schopnosti optického detekování, tak i uživatelsky příjemné funkčnosti. Okno čítače Okno nástrojů Okno obrazu Okno funkcí Okno grafiky Okno osvětlení/stolu Okno měření Příkazy měření pokrývají základní metody měření Příkazy pro vytváření souřadného systému Příkazy měření položky * Názvy položek ve skutečnosti nejsou zobrazeny, ale zobrazí se jako on-line nápověda.

17 Nástroje, které snižují lidské chyby a zlepšují opakovatelnost Nástroje One-Click patentované (Japonsko) Inteligentní nástroje patentováno (Japonsko) Jedním klepnutím v blízkosti hrany obrobku umožňuje automatické Inteligentní nástroj automaticky rozpozná nejjasnější hranu v rozsahu zpracování od nastavení nástroje po detekci hrany/výpočet. Navíc, uzavřeného kruhem, což umožňuje rychlou detekci hrany ve srovnání tato funkce nevyžaduje pohyb stolu, pro všechny obrobky měřené v s hranovým vyrovnáním pomocí kříže na mikroskopu nebo profil rámci obrazovky, čímž se výrazně sníží doba měření. projektoru. Nástroj One-Click kružnice Nástroj One-Click pole Nástroj automatického sledování Jedná se o nástroj pro měření tvaru, ve kterém se hrana libovolného tvaru detekuje pomocí více bodů najednou. Nástroj osvětlení Nástroj jas je pro nastavení osvětlení tak, aby odpovídalo jasu obrazovky mezi časy při tvorbě part programu a plněním part programu. Nástroj dvojí oblasti kontrastu je nástroj pro automatické nastavení intenzity světla tak, aby maximalizoval kontrast v okrajových oblastech. * Nástroj automatického sledování u QS-L/AFB, QS-LZB, nebo QS-EB funguje pouze v rámci obrazovky. Praktické nástroje pro vizuální měření Nástroje šablon Základní šablony Zde jsou tři základní šablony odpovídající nitkovému kříži mikroskopu. Nástroj dvojí oblasti kontrastu Nástroj jas Rozšiřující šablony Rozšiřující šablony jsou poskytovány na základě čtyř typů vzoru: nitkový kříž; kružnice; obdélník; a úhel. Průměr, vzdálenost, úhel a jiná hodnota mohou být volně stanoveny stiskem tlačítka, stejným způsobem, jaký byl použit při srovnávacím měření pomocí profil projektoru. Nitkový kříž Mřížka Soustředné kružnice Uživatelské přizpůsobování vzoru Uživatel může libovolně vytvořit šablonu (master) v souladu s obrobkem, odlišnou od základních šablon a rozšiřujících šablon, pro tolerování pomocí masteru. Také může snadno provést tolerování zobrazením čar zadané horní a dolní meze na obrazovce. Horní mezní hodnota Úhlová šablona Kružnicová šablona Funkce CAD uživatelské šablony Tato funkce umožňuje vytvořit šablonu pomocí formy (CAD data) v grafickém okně. * Chcete-li vytvořit šablonu, CAD data je třeba importovat a exportovat. Návrhová hodnota Dolní mezní hodnota 17

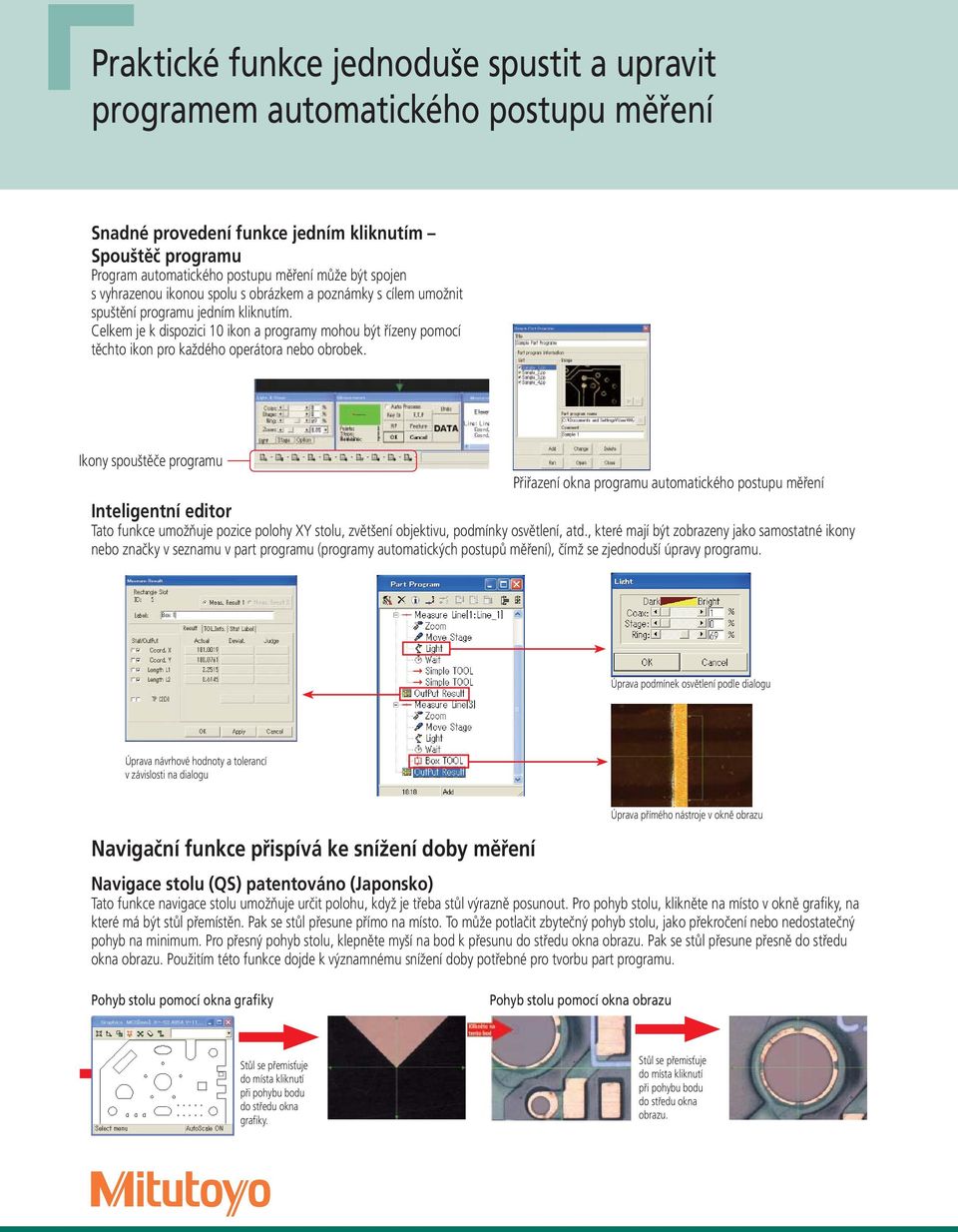

18 Praktické funkce jednoduše spustit a upravit programem automatického postupu měření Snadné provedení funkce jedním kliknutím Spouštěč programu Program automatického postupu měření může být spojen s vyhrazenou ikonou spolu s obrázkem a poznámky s cílem umožnit spuštění programu jedním kliknutím. Celkem je k dispozici 10 ikon a programy mohou být řízeny pomocí těchto ikon pro každého operátora nebo obrobek. Ikony spouštěče programu Přiřazení okna programu automatického postupu měření Inteligentní editor Tato funkce umožňuje pozice polohy XY stolu, zvětšení objektivu, podmínky osvětlení, atd., které mají být zobrazeny jako samostatné ikony nebo značky v seznamu v part programu (programy automatických postupů měření), čímž se zjednoduší úpravy programu. Úprava podmínek osvětlení podle dialogu Úprava návrhové hodnoty a tolerancí v závislosti na dialogu Navigační funkce přispívá ke snížení doby měření Úprava přímého nástroje v okně obrazu Navigace stolu (QS) patentováno (Japonsko) Tato funkce navigace stolu umožňuje určit polohu, když je třeba stůl výrazně posunout. Pro pohyb stolu, klikněte na místo v okně grafiky, na které má být stůl přemístěn. Pak se stůl přesune přímo na místo. To může potlačit zbytečný pohyb stolu, jako překročení nebo nedostatečný pohyb na minimum. Pro přesný pohyb stolu, klepněte myší na bod k přesunu do středu okna obrazu. Pak se stůl přesune přesně do středu okna obrazu. Použitím této funkce dojde k významnému snížení doby potřebné pro tvorbu part programu. Pohyb stolu pomocí okna grafiky Pohyb stolu pomocí okna obrazu Stůl se přemisťuje do místa kliknutí při pohybu bodu do středu okna grafiky. Stůl se přemisťuje do místa kliknutí při pohybu bodu do středu okna obrazu.

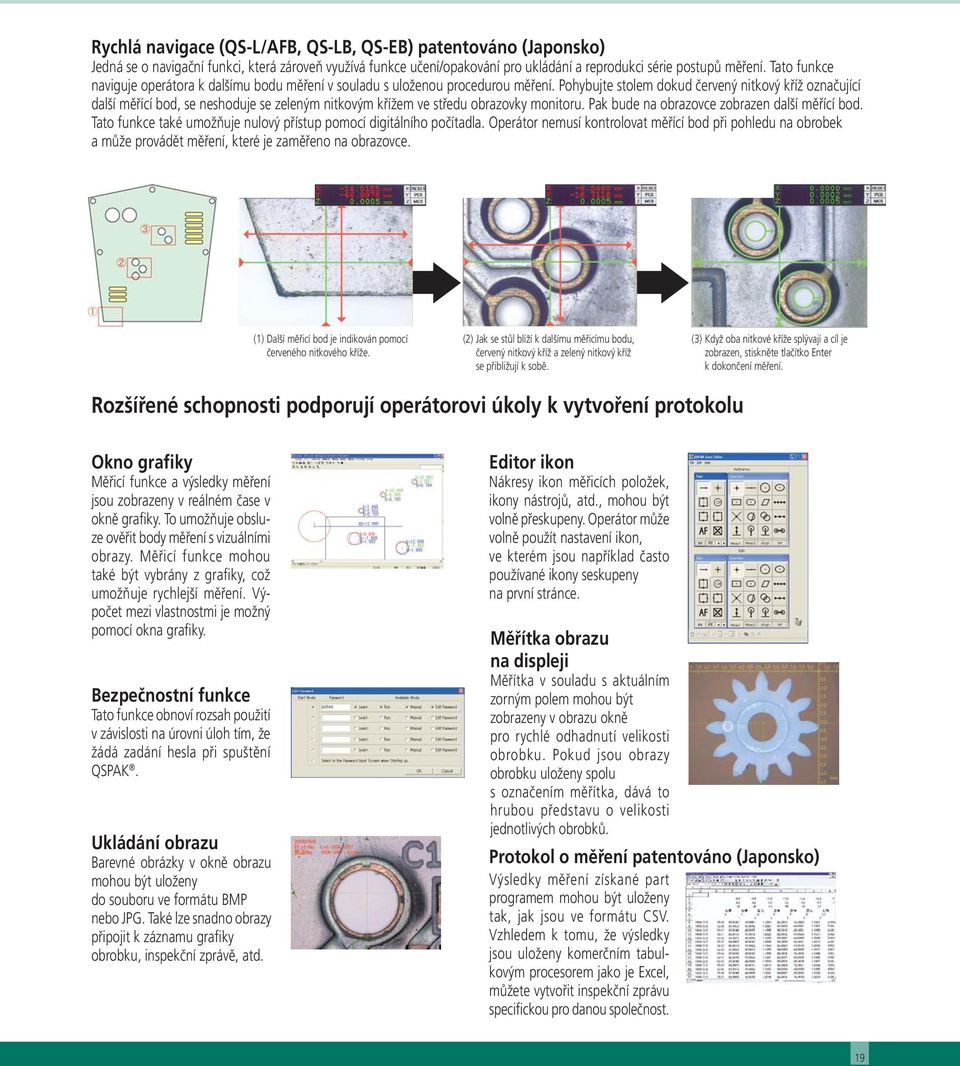

19 Rychlá navigace (QS-L/AFB, QS-LB, QS-EB) patentováno (Japonsko) Jedná se o navigační funkci, která zároveň využívá funkce učení/opakování pro ukládání a reprodukci série postupů měření. Tato funkce naviguje operátora k dalšímu bodu měření v souladu s uloženou procedurou měření. Pohybujte stolem dokud červený nitkový kříž označující další měřící bod, se neshoduje se zeleným nitkovým křížem ve středu obrazovky monitoru. Pak bude na obrazovce zobrazen další měřící bod. Tato funkce také umožňuje nulový přístup pomocí digitálního počítadla. Operátor nemusí kontrolovat měřící bod při pohledu na obrobek a může provádět měření, které je zaměřeno na obrazovce. (1) Další měřicí bod je indikován pomocí červeného nitkového kříže. (2) Jak se stůl blíží k dalšímu měřicímu bodu, červený nitkový kříž a zelený nitkový kříž se přibližují k sobě. (3) Když oba nitkové kříže splývají a cíl je zobrazen, stiskněte tlačítko Enter k dokončení měření. Rozšířené schopnosti podporují operátorovi úkoly k vytvoření protokolu Okno grafiky Měřicí funkce a výsledky měření jsou zobrazeny v reálném čase v okně grafiky. To umožňuje obsluze ověřit body měření s vizuálními obrazy. Měřicí funkce mohou také být vybrány z grafi ky, což umožňuje rychlejší měření. Výpočet mezi vlastnostmi je možný pomocí okna grafiky. Bezpečnostní funkce Tato funkce obnoví rozsah použití v závislosti na úrovni úloh tím, že žádá zadání hesla při spuštění QSPAK. Ukládání obrazu Barevné obrázky v okně obrazu mohou být uloženy do souboru ve formátu BMP nebo JPG. Také lze snadno obrazy připojit k záznamu grafiky obrobku, inspekční zprávě, atd. Editor ikon Nákresy ikon měřicích položek, ikony nástrojů, atd., mohou být volně přeskupeny. Operátor může volně použít nastavení ikon, ve kterém jsou například často používané ikony seskupeny na první stránce. Měřítka obrazu na displeji Měřítka v souladu s aktuálním zorným polem mohou být zobrazeny v obrazu okně pro rychlé odhadnutí velikosti obrobku. Pokud jsou obrazy obrobku uloženy spolu s označením měřítka, dává to hrubou představu o velikosti jednotlivých obrobků. Protokol o měření patentováno (Japonsko) Výsledky měření získané part programem mohou být uloženy tak, jak jsou ve formátu CSV. Vzhledem k tomu, že výsledky jsou uloženy komerčním tabulkovým procesorem jako je Excel, můžete vytvořit inspekční zprávu specifickou pro danou společnost. 19

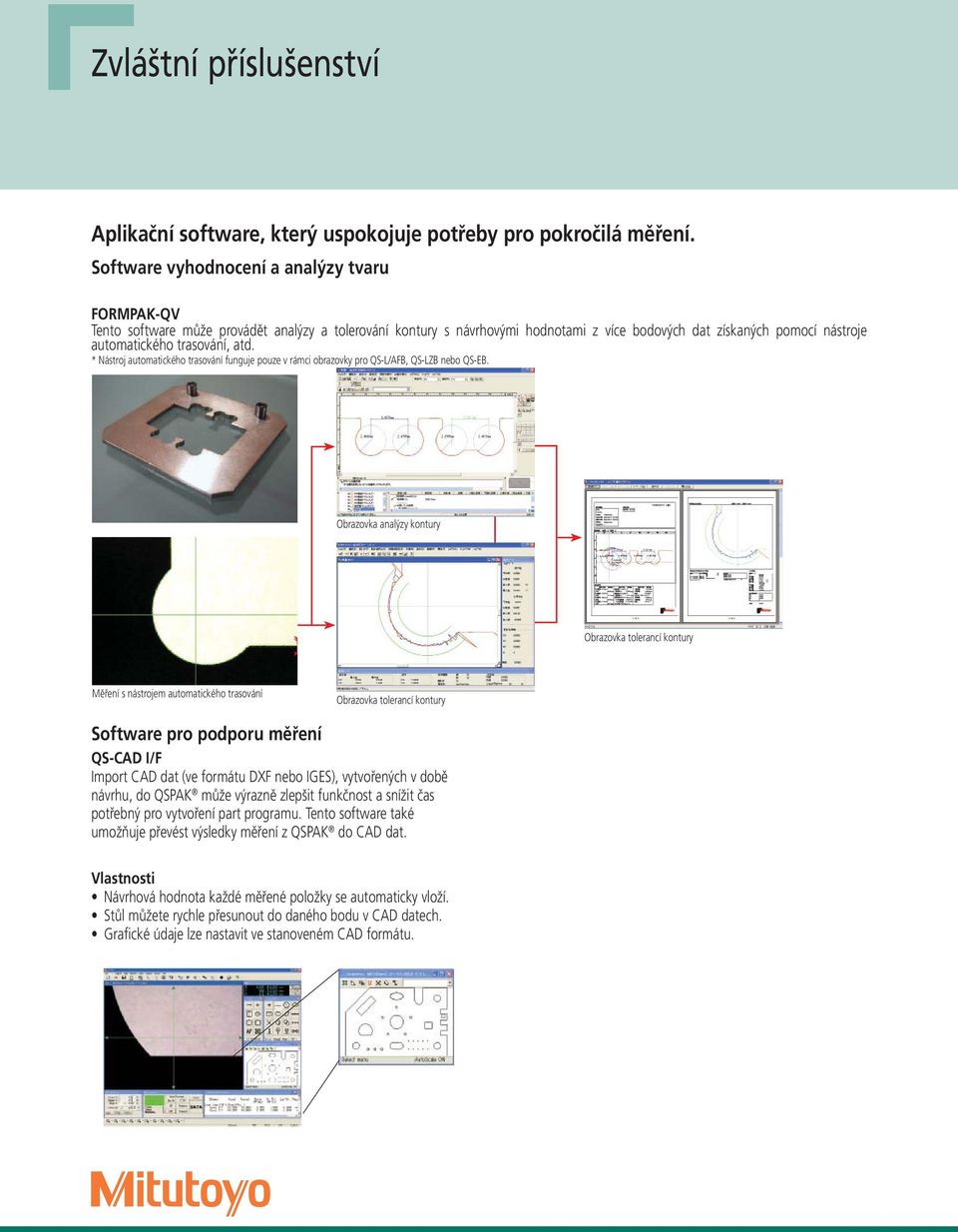

20 Zvláštní příslušenství Aplikační software, který uspokojuje potřeby pro pokročilá měření. Software vyhodnocení a analýzy tvaru FORMPAK-QV Tento software může provádět analýzy a tolerování kontury s návrhovými hodnotami z více bodových dat získaných pomocí nástroje automatického trasování, atd. * Nástroj automatického trasování funguje pouze v rámci obrazovky pro QS-L/AFB, QS-LZB nebo QS-EB. Obrazovka analýzy kontury Obrazovka tolerancí kontury Měření s nástrojem automatického trasování Obrazovka tolerancí kontury Software pro podporu měření QS-CAD I/F Import CAD dat (ve formátu DXF nebo IGES), vytvořených v době návrhu, do QSPAK může výrazně zlepšit funkčnost a snížit čas potřebný pro vytvoření part programu. Tento software také umožňuje převést výsledky měření z QSPAK do CAD dat. Vlastnosti Návrhová hodnota každé měřené položky se automaticky vloží. Stůl můžete rychle přesunout do daného bodu v CAD datech. Grafické údaje lze nastavit ve stanoveném CAD formátu.

21 Objektivy Volitelně pro pevné objektivy Objektiv Obj. č. Zvětšení na monitoru* 1 Pole zobrazení (mm) Pracovní vzdálenost (mm) QV-SL0,5X 02AKT199 28X (20X) 9,5 7,1 (13,2 9,8) 30,5 QV-1X 02ALA400 55X (40X) 4,7 3,5 (6,6 4,9) 34 QV-2,5X 02AKT X (99X) 1,9 1,4 (2,6 2,0) 34 QV-5X 02ALA X (198X) 0,9 0,7 (1,3 0,9) 33,5 * 1 Zvětšení v případě použití 19" LCD monitoru. Každá číselná hodnota v závorce udává zvětšení pro QB-EB. Kalibrační destička/qs korekční destička Kalibrační destička Tato destička se používá pro korekci velikosti pixelu detekce obrazu. V zoom objektivech, je také používána pro zvětšení offsetové kalibrace, která opravuje optickou osu offset. QS korekční destička Toto je skleněná destička pro korekci zobrazených narušení specifických pro optický systém. * Fotky zobrazují destičku s držákem. 02ATN695 (s držákem) 02AKN020 02AKW001 (s držákem) 02AKW005 Otočný stůl s knoflíkem jemného stavění (A) Obj. č (Š) 280 (H) 24 (V) mm Rozměry Povrch stolu Bez stupnice úhlu natočení v 360 Hmotnost 5,5 kg Efektivní průměr skla stolu 178 mm Použitelný model QS-L/AFB, QS-LZB, QS-EB POZNÁMKA: V blok se svorkou, swivel center support, a držák se svorkou lze upevnit na stole. Otočný stůl s knoflíkem jemného stavění (B) Obj. č (Š) 342 (H) 23 (V) mm Rozměry Povrch stolu Bez stupnice úhlu natočení v 360 Hmotnost 6,5 kg Efektivní průměr skla stolu 235 mm Použitelný model QS-L/AFB, QS-LZB, QS-EB POZNÁMKA: V blok se svorkou, swivel center support, a držák se svorkou lze upevnit na stole. Pákový ovladač Obj. č. 02ATD415 Použitelný model QS V-blok se svorkou Obj. č Maximální upínatelný průměr: 25 mm Výška hrotu od montážního čela: 38 až 48 mm Rozměry 117 (V) 90 (Š) 45 (H)mm Hmotnost 0,8 kg Použitelný model QS-L/AFB, QS-LZB, QS-EB * Používá se v kombinaci s adaptérem stolu B ( ) nebo otočným stolem A ( ). Nožní spínač Obj. č T Použitelný model QS, QS-L/AFB, QS-LZB * Standardní příslušenství pouze proqs-eb Adaptér stolu Obj. č / B: Rozměry 1 kus Hmotnost 50 (Š) 340 (H) 15 (V) mm POZNÁMKA: 280 (H) mm for adapter B 1,5 kg / B: 1,2 kg Použitelný model QS-L/AFB, QS-LZB, QS-EB POZNÁMKA: 2 kusy v sadě Prstencové světlo z optických vláken unit Obj. č * Rozměry 76 (Š) 235 (H) 120 (V) mm Celková délka 1500 mm Použitelný model QS-EB * Kombinované použití externího zdroje světelného kabelu (12AAD128) je nutné. * Přípona kódu podle vedení střídavého napětí: C pro 110V AC, A pro 120V AC, D pro 120V AC, E pro 240V AC, bez přípony pro 100V AC Odolný typ nožního spínače Obj. č. 12AAJ088 Použitelný model QS-L/AFB, QS-LZB, QS-EB Otočný středicí support Obj. č Proměnná nakloněná pozice v ±10, minimální odečítání úhlu: 1 Optimální pro měření šroubů, atd. Maximální možné upínatelné rozměry: ø mm v horizontální poloze Maximální možné upínatelné rozměry: ø mm v 10 nakloněné poloze Hmotnost 2,5 kg Použitelný model QS-L/AFB, QS-LZB, QS-EB * Používá se v kombinaci s adaptérem stolu B ( ) nebo otočným stolem A ( ). Držák se svorkou Obj. č Maximální délka svorky 35 mm Rozměry 62 (H) 152 (Š) 38 (V) mm Hmotnost 0,4 kg Použitelný model QS-L/AFB, QS-LZB, QS-EB * Používá se v kombinaci s adaptérem stolu B ( ) nebo otočným stolem A ( ). 21

22 Zvláštní příslušenství KOMEG KOMEG opti-fix Opti-fix systém umožňuje rychlé a bezpečné řešení velmi odlišných úkolů pomocí pouze několika komponent. V případě použití metody měření odráženého i propouštěného světla, pro měření krychlových, rotačně symetrických a především plochých obrobků, je použití opti-fix velmi praktickým řešením. Kromě toho pružinové svorky a středicí kolíky různých provedení, které jsou integrovány do systému, umožňují také dotykové měření. KOMEG opti-fix nabízí uživateli velký počet možností upevnění části, od upínacích pinzet pro miniaturní zkušební vzorky až přesný svěrák pro velké části. KOMEG opti-fix round Inovativní, nově vyvinutý nástroj KOMEG "KOMEG opti-fix round" doplňuje opti-fix typy v pravém slova smyslu "kolo se stává uzavřeným kruhem". Kruhová konstrukce umožňuje plynulé nastavení 360 jak v horizontální rovině, tak v prostoru a navíc, "upínací kolík" na straně zajišťuje snadný přístup k obrobku.

23 Na tomto byste měli Vy a Vaši partneři stavět: Odborné poradenství a servis Kdokoli provádí přesnou práci, potřebuje partnera s jasným zrakem. Nejen při vývoji a dodávce ideálního měřicího systému, ale také před jeho pořízením a poté - v oblasti poradenství a servisu. Jako výrobce měřicích přístrojů s celosvětově nejširší nabídkou produktů a s více než sedmi desítkami let zkušeností, disponuje Mitutoyo obzvláště vytříbeným spektrem služeb. Pro absolutní spokojenost zákazníků tyto služby fungují ještě před samotným nákupem a trvale po rozhodnutí o koupi. Servis Poradenství Servis a opravy přístrojů na místě u zákazníka, zakázková měření s možností využití max. vybavení stroje, profesionální celkové kontroly strojů, školení a další vzdělávání, kompetentní poradenská činnost. To vše Vám dává naprostou jistotu ke spolupráci s námi a nám záruku a stálost pro Vaši spokojenost. Váš požadavek vhodně specifikujete v úzkém dialogu s naším specialistou, který Vám doporučí odpovídající přístroje nebo výběr systému pro Vaše specifi cké měřicí úlohy, ve variantách sériových nebo individuálních speciálních řešeních v rámci, který udává směr Mitutoyo. Tak bude garantováno, že se seznámíte jak s ekonomickými tak technickými aspekty důmyslného měřicího vybavení. Jako jediná firma na trhu, která nabízí kompletní vybavení, je Mitutoyo v poloze, kdy může uskutečnit obzvláště efektivní a přesné systémové konfi gurace. 23

24 Používáním Mitutoyo systémů zpracování obrazu budete těžit z konkurenční výhody v oblasti zkušeností a odborných znalostí předního světového specialisty na výrobu měřidel. Využívejte dlouholetých znalostí při řešení úkolů zítřka. Nastavte nejvyšší standardy kvality, výkonu a progresivní technologie. Požádejte o přehledovou brožuru "Systémy zpracování obrazu". Poskytne Vám kompaktní přehled o různorodosti nabízených technologií nové generace zpracování obrazu vyvinutých Mitutoyo. Požádejte o katalog "KOMEG opti-fix". Poskytne Vám informace o inovativním upínacím systému pro optické měřicí přístroje vyvinutého firmou KOMEG. Printed in CZ MITUTOYO/CZ 0612 PRC1281 Poznámka: Všechny informace o našich výrobcích v tomto tištěném materiálu, společně s vyobrazeními, nákresy, provedením a specifikací měřidel, jakož i další technické informace, jsou předkládány jako průměrné hodnoty. V tomto ohledu si vyhrazujeme právo na změnu v konstrukci, technické specifikací, včetně hmotnosti a rozměrů. Naše specifické standardy, stejně jako technické regulace, popisy a ilustrace produktů jsou platné ke dni tisku tohoto dokumentu. Dále jsme ještě vázáni našimi všeobecnými obchodními podmínkami, platnými a revidovanými v době prodeje. Pouze nabídka, kterou Vám přímo vytvoříme, je platná. Právo na změny a možnosti výskytu chyb jsou vyhrazeny.
