Seizování nulového bodu obrobku na CNC strojích

Transkript

1 Tento materiál vznikl jako souást projektu EduCom, který je spolufinancován Evropským sociálním fondem a státním rozpotem R. Seizování nulového bodu obrobku na CNC strojích Technická univerzita v Liberci Systémy CAD/CAM Technická univerzita v Liberci a partnei Preciosa, a.s. a TOS Varnsdorf a.s. TU v Liberci

2 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDLÁVÁNÍ Obsah cviení Seznámení s ovládacím panelem stroje Postup zapnutí CNC stroje Vztažné body na CNC strojích Nulové body Zadávání posunutí nulových bod v ídícím systému EMCOTRONIC TM 02 Seízení nulových bod obrobk na stroji NEXT

3 Ovládací panel NEXT

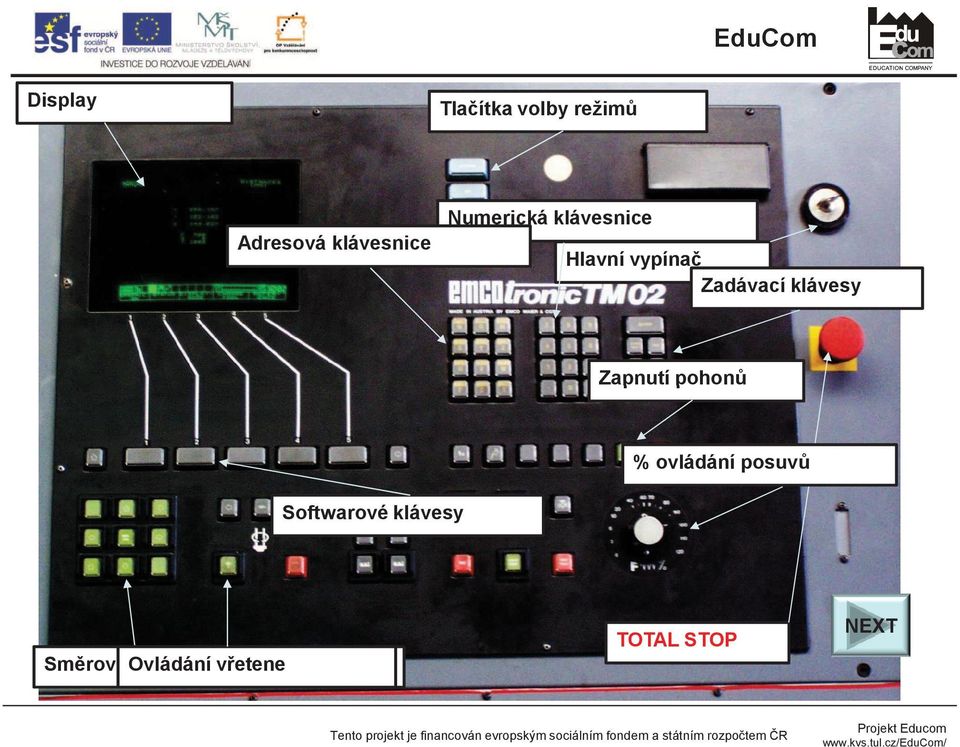

4 Display Tlaítka volby režim Adresová klávesnice Numerická klávesnice Hlavní vypína Zadávací klávesy Zapnutí pohon % ovládání posuv Softwarové klávesy Smrové Ovládání klávesy posuv vetene TOTAL STOP NEXT

5 Zapnutí stroje 5

6 Spuštní stroje a najetí do referenního bodu Otoením klíku zapnout pívod energie do stroje v režimu Execute stisknout klávesu Aux (pipojení pohon) ON v režimu MANUAL Stisknout tlaítko odpovídající volb REFERENCE na obrazovce a následn tlaítko Cycle START 6

7 Vztažné body stroje 7

8 Vztažné body na soustruhu EMCO TURN 120 8

9 9

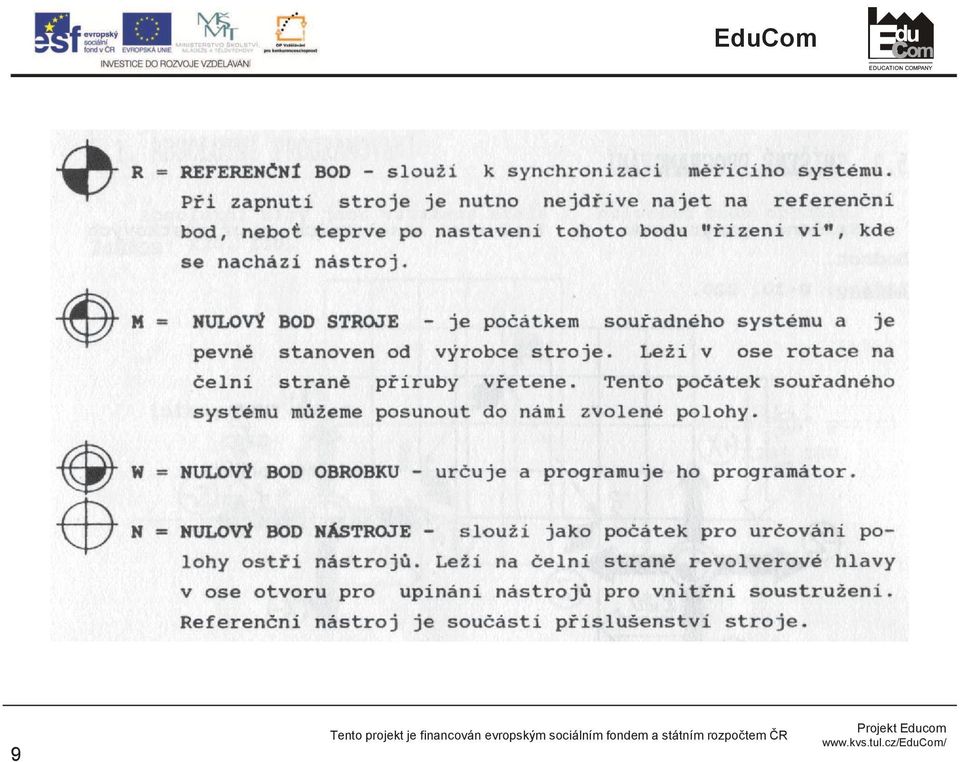

10 Rozmístní vztažných bod na stroji REFERENNÍ BOD NULOVÝ BOD STROJE NULOVÝ BOD NÁSTROJE NULOVÝ BOD OBROBKU 10

11 Vztažné body na frézce EMCO - VMC100 11

12 Rozmístní vztažných bod na stroji NULOVÝ BOD NÁSTROJE REFERENNÍ BOD NULOVÝ BOD OBROBKU NULOVÝ BOD STROJE 12

13 Nulové body 13

14 Nulové body stroje na soustruhu 14

15 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Skupiny posunutí nulových bod 15

16 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Zobrazení posunutí nulových bod na monitoru 16

17 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Posunutí nulového bodu funkcemi G54 a G55 17

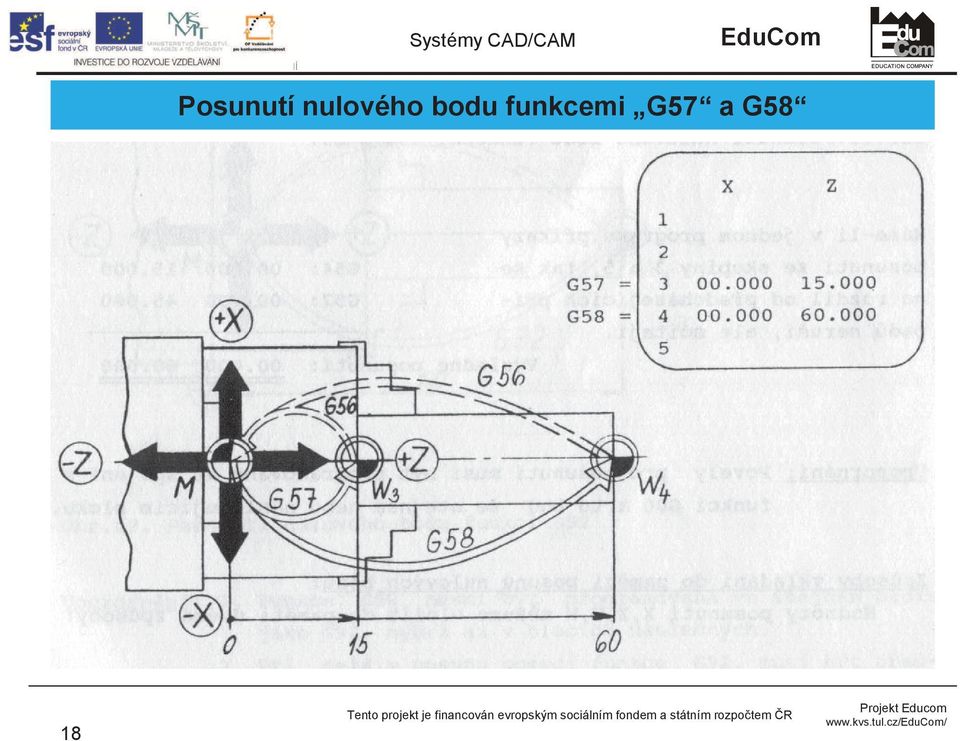

18 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Posunutí nulového bodu funkcemi G57 a G58 18

19 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Posunutí nulového bodu funkcemi G54 a G57 19

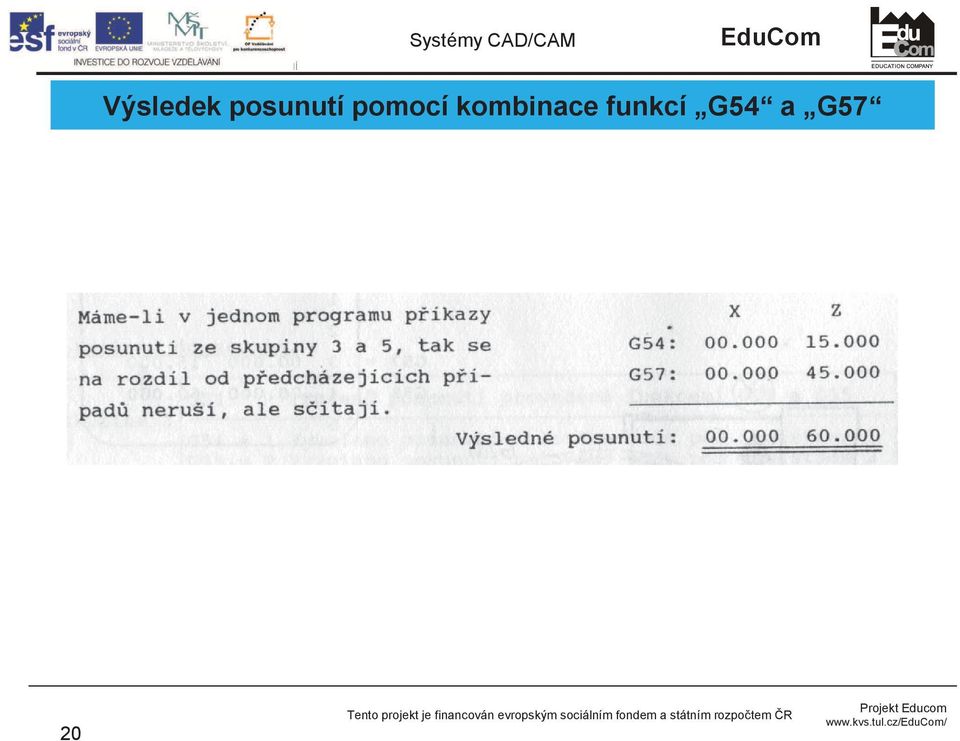

20 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Výsledek posunutí pomocí kombinace funkcí G54 a G57 20

21 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Stanovení nulového bodu obrobku metodou Naškrábnutí (zarovnání) elní plochy 21

22 Dležité: Povely pro posunutí musí být programovány ve spojení s funkcí G00 a to bu ve stejném nebo následujícím bloku. 22

23 Nulové body stroje na frézce 23

24 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Skupiny posunutí nulových bod 24

25 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Zobrazení posunutí nulových bod na monitoru 25

26 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Posunutí nulového bodu funkcemi G54 a G55 26

27 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Posunutí nulového bodu funkcemi G57 a G58 27

28 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Posunutí nulového bodu funkcemi G54 a G57 28

29 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom Výsledek posunutí pomocí kombinace funkcí G54 a G57 29

30 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom 1a - Stanovení nulového bodu obrobku nástrojem 30

31 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom 1b - Stanovení nulového bodu obrobku nástrojem 31

32 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom 1c - Stanovení nulového bodu obrobku nástrojem 32

33 INVESTICE DO ROZVOJE VZDLÁVÁNÍ Systémy CAD/CAM EduCom 2 - Stanovení nulového bodu obrobku pomocí excentrického midla 33

34 Poznámka: Pi zapisování hodnot X a Y musíme zohlednit polomr R nástroje nebo midla. 34

35 Dležité: Povely pro posunutí musí být programovány ve spojení s funkcí G00 a to bu ve stejném nebo následujícím bloku. 35

36 Zadávání posunutí nulových bod v ídícím systému EMCOTRONIC TM 02 36

37 Postup zadávání posunutí nulových bod v režimu zvolit nástroj s píslušnou korekcí nap. T Execute ENTER v režimu tlaítka Execute provézt natoení zvoleného nástroje do pracovní polohy stiskem Cycle START v režimu MANUAL zadat roztoení vetene: v režimu MANUAL napsat nap. S ENTER v režimu roztoit veteno ON MANUAL, resp. SHIFT + 1 ON 1 37

38 Postup zadávání posunutí nulových bod v režimu MANUAL najet nástrojem na dotyk v jednotlivých osách a zapsat si hodnoty souadnic z monitoru na papír. v režimu MANUAL odjet s nástrojem od obrobku v režimu MANUAL vypnout veteno tlaítkem OFF 0 v režimu EDIT stisknout klávesy SHIFT + PSO (objeví se tabulka nulových bod) EDIT v režimu zvolit požadovaný ádek s odpovídající korekcí a zapsat souadnice. Jednotlivé souadnice potvrdit klávesou ENTER 38
