1 Obsah 1

2 Inteligentní elektroinstalace budov - systém Nikobus, Uživatelský manuál v.1.0 Příručka pro uživatele, montáž a projektování systému Nikobus Autor: Robert Bothe Českou verzi připravil: Ing. Jaromír Pávek Produktový manažer Xcomfort Datum vydání: 4 / 2004 Technická podpora systému Nikobus: Moeller Elektrotechnika s.r.o. Třebovská 480, Ústí nad Orlicí tel: fax: Informace uvedené v uživatelském manuálu podléhají změnám změny vyhrazeny. Tato dokumentace je nedílnou součástí katalogu Domovní elektroinstalace Xcomfort a uživateli poskytuje kompletní informace o projektování, instalaci a programování sběrnicového systému Nikobus. Aktualizované verze uživatelského manuálu a hlavního katalogu naleznete v PDF formátech na našich internetových stránkách. Jsou zde umístěny i montážní návody v elektronické podobě. Obsah 2

3 1. Obsah 1 Automatizace budov Možnosti uplatnění systému Centralizované a decentralizované systémy Centralizovaný systém Hybridní (částečně decentralizovaný systém) Decentralizovaný systém Porovnání Nikobus a EIB Nikobus EIB Nikobus a EIB Rozdíl mezi konvenční a sběrnicovou instalací Konvenční instalace Sběrnicová instalace Topologie sběrnicových vedení Komponenty a popis systému Nikobus Spínací jednotka (typ. ozn , MINI) Roletová jednotka (typ. ozn ) Stmívací jednotka (typ. ozn , MINI) Univerzální stmívač (typ. ozn ) Sběrnicová tlačítka Montážní desky Radiofrekvenční RF dálkové ovládání Převodníky Nikobus Modul binárních vstupů pro 4 bezpotenciálové kontakty (typ. ozn ) Modulové spínací hodiny Soumrakový spínač (typ. ozn ) Detektor pohybu PIR 180 (typ. ozn a XX-784) Telefonní rozhraní TELECONTROL Modulové stmívače (ovládané spínací jednotkou) Přístroje pro dálkovou komunikaci přes PC Jak postupovat při návrhu elektroinstalace Nikobus Projektování Vyplnění programovacích listů Programování Vzorový příklad Rodinného domu Vzorový příklad: Rodinný dům - RD Vzorový příklad RD: ovládání světelných scén v obývacím pokoji Praktická cvičení RF převodník PRAKTICKÁ CVIČENÍ strana 1

4 9.1 Schéma zapojení Programování Cvičení Spínací hodiny PRAKTICKÁ CVIČENÍ Připojení a popis činnosti Nastavení 2kanálových hodin Nastavení 4kanálových hodin Programování jednotek Nikobus kanály spínacích hodin Cvičení Soumrakový spínač PRAKTICKÁ CVIČENÍ Schéma zapojení a popis činnosti Nastavení soumrakového spínače Programování Cvičení Stmívače PRAKTICKÁ CVIČENÍ Schéma zapojení Programování Popis činnosti stmívačů Cvičení Převodník pro tlačítka a pro spínač a modul digitálních vstupů PRAKTICKÁ CVIČENÍ Schéma zapojení a popis činnosti Programování Cvičení Detektor pohybu Nikobus PRAKTICKÁ CVIČENÍ Zapojení a popis činnosti Programování Cvičení Signalizační LED jednotek PRAKTICKÁ CVIČENÍ Schéma zapojení a popis činnosti Cvičení Vnější logické vstupy 230 V a logické operace PRAKTICKÁ CVIČENÍ Schéma zapojení a popis činnosti Cvičení a příklady programování Vzorové příklady Pokyny pro instalaci Bezpečné malé napětí (SELV) Sběrnicové vedení Instalace montážních desek a sběrnicových tlačítek Jištění před nadproudy a zkraty Způsob ochrany před atmosférickým přepětím Autodiagnostické funkce spínací, roletové a stmívací jednotky strana 2

5 17.7 Ruční spínání výstupů Označování sběrnicových tlačítek Nikobus a zásuvek Projektování rozváděčů Zapojení spínaných zásuvek 16 A/ 230 V Spínání více pohonů rolet nebo žaluzií jedním výstupem roletové jednotky Marketingová hlediska Proč instalovat systém inteligentní elektroinstalace Nikobus? Instalace a uživatelé systému Nikobus Proč musí být elektromontér víc než dosud i prodejcem Proč prodávat právě tento produkt firmy Moeller Co je nutné sledovat při sestavování nabídky Schémata zapojení Stmívání schémata zapojení Příklady zapojení telefonních rozhraní Příklady zapojení sluneční a větrné automatiky Somfy Regulace na konstantní intenzitu osvětlení 1-10V (typ a ) Příklady spínání systémem Nikobus Technické informace Přehled spínání zátěže výstupy spínací jednotky Automatická kontrola napájení sběrnice Vypnutí některých spotřebičů při obnovení napětí po výpadku v síti 230 V Přeznačení typových čísel řídících jednotek, Nové výrobky strana 3

6 1 Automatizace budov Automatizace budov rodinných domů a bytů se v mnoha zemích Evropy zavádí z důvodů optimalizace komfortu ovládání přístrojů v domácnosti a optimalizace bezpečnosti. Dalšími přínosy sběrnicové instalace jsou úspora energie, funkce centrálního ovládání a signalizace poplachu. Automatizace budov zcela určitě není přehnaný luxus. Systém Nikobus dokáže mnohem víc, než pouze otevřít garážová vrata, když přijedete domů. V systému Nikobus Vám nabízíme citelné zvýšení komfortu, bezpečnosti a také úspory energie - vše při jednodušším projektování systému ovládání spotřebičů a při vysoké provozní spolehlivosti. 1.1 Možnosti uplatnění systému Osvětlení V systému sběrnicové instalace Nikobus lze definovat různé osvětlovací skupiny nebo trasy např. osvětlení garáže, chodby a obývacího pokoje při příchodu domů, nebo zapnutí osvětlení v noci lampa na nočním stolku, osvětlení chodby a koupelny. Uživatel si zvolí tyto skupiny sám, případně si je může později přizpůsobit. Každému ovládacímu místu lze přidělit různé povely a provedení různých funkcí. K nastavení těchto funkcí se vrátíme později. Ve spojení s radiofrekvenčním ovládáním lze realizovat další komfortní funkce, jako například dálkové ovládání svítidel, rolet a žaluzií, dokonce i v různých pokojích. Sběrnicovým tlačítkem lze automaticky stmívat osvětlení nebo automaticky spouštět a vytahovat rolety. Z jednoho nebo i z vícero ovládacích míst lze centrálně zapínat nebo vypínat vícero nebo i všechna svítidla v domě (například ve dvoupodlažním domě všechna svítidla na chodbách nahoře i dole). Do systému lze také začlenit detektory pohybu, přičemž se světlo automaticky zapne a po předem určeném intervalu vypne. To je pohodlné, šetří to energií a nezapomíná to. Detektory pohybu se používají pro ovládání osvětlení chodeb, sklepů, WC pro hosty, skladů, garáží a podkrovních prostorů. Všechny funkce, které jsou přiřazeny jistému ovládacímu místu, lze jednoduše a pružně změnit bez nutnosti položení nového kabelu nebo bez nutnosti sekat zeď jednoduše změnou nastavení na řídicích jednotkách v rozváděči. Ovládání lze bez problémů rozšířit i pomocí radiofrekvenčního systému (potřebujete-li další spínač jednoduše nalepte na stěnu RF vysílač - spínač a hotovo). Systém umožňuje vytvářet i různé světelné scény. Stiskem spínače "sledování TV", "stolování", "čtení" se osvětlení nastaví na předem nastavenou úroveň podle požadavků na osvětlení pro dané činnosti. Tyto světelné scény si může uživatel kdykoliv jednoduše změnit a nastavit Zvýšení komfortu Centrální ovládací místa mají tu přednost, že jedním sběrnicovým nebo RF tlačítkem lze zapnout nebo vypnout celé skupiny spotřebičů (světelné scény) nebo i všechny elektrické spotřebiče. Tím lze zabránit například tomu, že se např. při opuštění bytu zapomene vypnout osvětlení nebo důležité spotřebiče, které musí být vypnuty (žehlička, pračka, kávovar, elektrické infrazářiče apod.). Samozřejmě, netýká se to spotřebičů, které mají zůstat zapnuty (například budík, chladnička atd.). Ovládání rolet nebo žaluzií může být místní - lokální, centrální nebo i dálkové. Rolety lze ovládat i automaticky pomocí spínacích hodin nebo signálem z vnějších senzorů, jako jsou detektory větru nebo deště nebo soumrakové spínače. Ovládání rolet se může kombinovat s ovládáním osvětlení (při zapnutí světla se spustí rolety). Samozřejmě, do systému Nikobus může být připojeno i ovládání vytápění. strana 4

7 1.1.3 Vytápění - klimatizace Topení lze zapínat a vypínat v závislosti na čase nebo ručně. U termostatů Niko lze přepínat noční pokles teploty automaticky pomocí časového režimu, manuálně přímo na digitálním termostatu, nebo přes telefonní rozhraní připojené na pevnou linku či mobilní systém. Při použití regulačních ventilů na topných tělesech lze pomocí detektoru pohybu nebo spínacími hodinami ovládat topení jednotlivých místností, např. u méně používaných místností. Centrálním spínačem "den lze například zapnout nejen určité skupiny osvětlení, ale také topení zvolených místností. Je-li např. zapnuto světlo v ložnici, může se topení ostatních místností přepnout na noční pokles. Přitom teplota v ložnici může zůstat ještě na nastavený čas na komfortní hodnotě. Jsou-li okna vybavena okenními kontakty, lze při otevření okna automaticky snížit teplotu topení na ekonomickou (noční pokles). Podobným způsobem lze provozovat i klimatizaci: ruční ovládání časově závislý provoz provoz závislý na pohybu osob nebo na teplotě. Svítí-li do pokoje delší dobu slunce (intenzitu slunečného osvětlení vyhodnocuje soumrakový spínač), lze automaticky spustit markýzy nebo žaluzie, aby se zabránilo oteplování místnosti Bezpečnostní funkce V úvodu je třeba říci, že Nikobus neplní standardní funkci zabezpečovacího zařízení - alarmu. Přesto však může být výstupní kontakt instalovaného alarmu připojen do systému Nikobus a tím lze například při narušení střeženého prostoru v objektu vyvolat přídavné funkce např.: zapnou se všechna světla v domě vytáhnou se rolety začne blikat vnější osvětlení zahrady aktivovat přídavné poplachové zařízení informace přes telefonní rozhraní Telecontrol o narušení objektu systém předá na max. 3 předvolená telefonní čísla. To jsou jen některé příklady funkcí, které mohou být uživatelem nastaveny. Pro prevenci před násilným vnikem do objektu je možná funkce simulace přítomnosti osob v domě. Uživatel si přitom může zvolit skupiny světel, které se mají po dobu jeho nepřítomnosti např. o dovolené apod. libovolně spínat a nastaví se také čas, kdy se mají tato světla náhodně spínat. To platí i pro spuštění a navíjení rolet. Náhodný simulační generátor ve spínacích hodinách Nikobus nebo v rozhraní PC-LINK pak nezávisle pozměňuje tyto časy. Nikobus nabízí také možnost technických alarmů, které lze aktivovat pomocí bezpotenciálových kontaktů (např. detektor plynu, kouře, vody, CO2 nebo rozbití skla). Při aktivaci některého z těchto alarmů se mohou zapnout nebo vypnout předvolené spotřebiče nebo se zapne pouze signalizace. Signalizace by se měla použít hlavně v bytech starších lidí. Např. stiskem tlačítka (poplach) začne blikat vnější osvětlení. Některé přístroje v domácnosti (např. fritéza, žehlička, kávovar ap.) a osvětlení se mohou přitom centrálně vypínat. Nikobus tak přispívá k lepšímu pocitu bezpečnosti obyvatelů domu Úspora energie Nikobus umožňuje také spínání vytápění a vybraných spotřebičů (pračka, sušička, čerpadla) v době výhodnějších tarifů za spotřebovanou energii, např. na základě signálu HDO (hromadného dálkového ovládání). Tato efektivní úspora energie přispívá také k částečnému navrácení vložených investic do systému Nikobus. strana 5

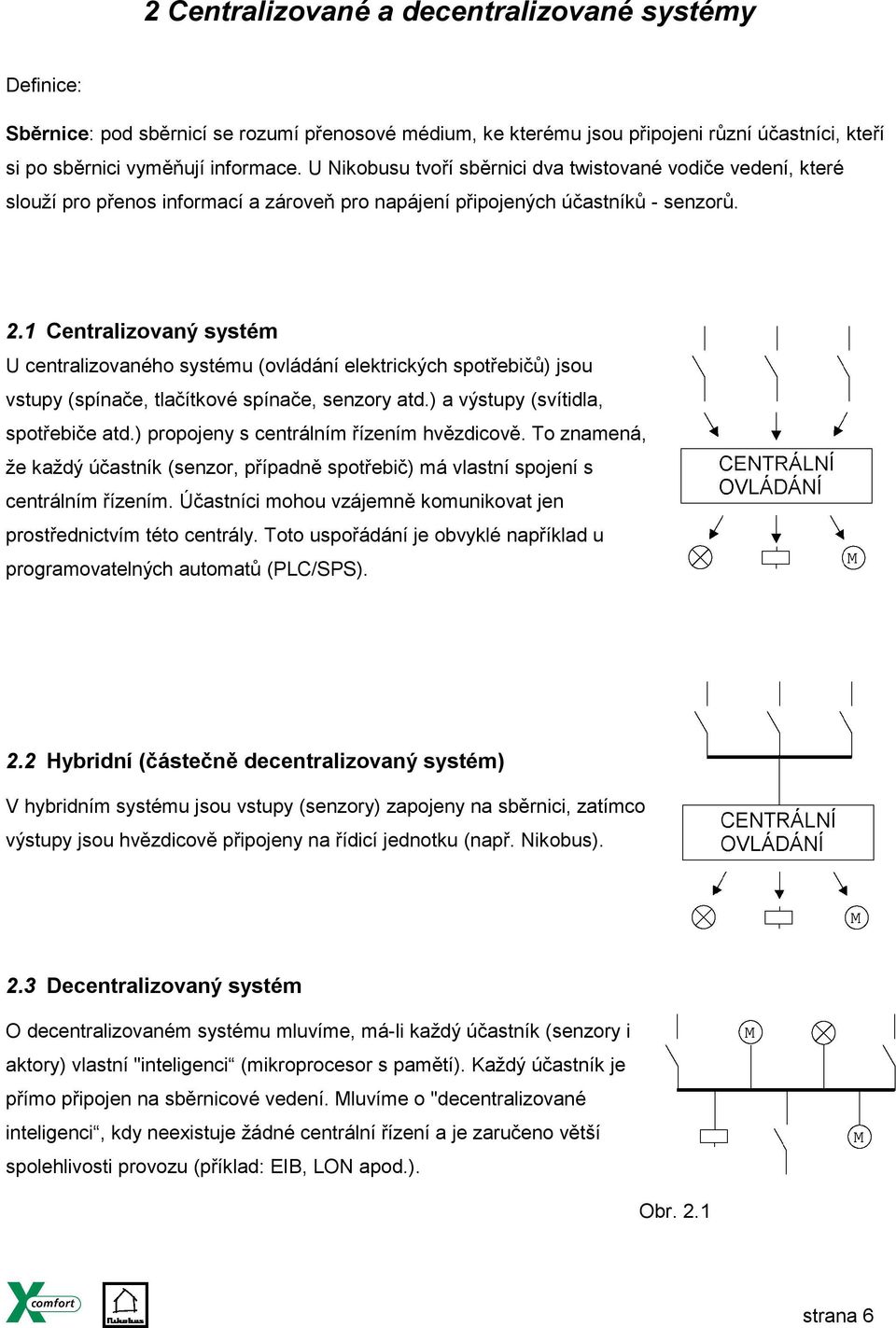

8 2 Centralizované a decentralizované systémy Definice: Sběrnice: pod sběrnicí se rozumí přenosové médium, ke kterému jsou připojeni různí účastníci, kteří si po sběrnici vyměňují informace. U Nikobusu tvoří sběrnici dva twistované vodiče vedení, které slouží pro přenos informací a zároveň pro napájení připojených účastníků - senzorů. 2.1 Centralizovaný systém U centralizovaného systému (ovládání elektrických spotřebičů) jsou vstupy (spínače, tlačítkové spínače, senzory atd.) a výstupy (svítidla, spotřebiče atd.) propojeny s centrálním řízením hvězdicově. To znamená, že každý účastník (senzor, případně spotřebič) má vlastní spojení s centrálním řízením. Účastníci mohou vzájemně komunikovat jen prostřednictvím této centrály. Toto uspořádání je obvyklé například u programovatelných automatů (PLC/SPS). 2.2 Hybridní (částečně decentralizovaný systém) V hybridním systému jsou vstupy (senzory) zapojeny na sběrnici, zatímco výstupy jsou hvězdicově připojeny na řídicí jednotku (např. Nikobus). 2.3 Decentralizovaný systém O decentralizovaném systému mluvíme, má-li každý účastník (senzory i aktory) vlastní "inteligenci (mikroprocesor s pamětí). Každý účastník je přímo připojen na sběrnicové vedení. Mluvíme o "decentralizované inteligenci, kdy neexistuje žádné centrální řízení a je zaručeno větší spolehlivosti provozu (příklad: EIB, LON apod.). Obr. 2.1 strana 6

9 3 Porovnání Nikobus a EIB 3.1 Nikobus Sběrnicový systém Nikobus je inteligentní elektroinstalace, vyvinuta speciálně pro domy a byty a omezuje se pouze na funkce, nutné v této oblasti. Na jednu řídicí jednotku lze přes sběrnici připojit maximálně 256 senzorů (tlačítek nebo sběrnicových převodníků). Programování (vlastně jen nastavování parametrů funkcí) je jednoduché a nevyžaduje vždy připojení PC nebo jiných programovacích přístrojů. Standardně si vystačíme při programování s malým šroubovákem. S použitím komunikační jednotky PC-LINK, připojené na sběrnicové vedení, se systém nechá časově výhodněji a přehledněji parametrizovat pomocí PC. V systému Nikobus se posílají povely zapnout / vypnout. Nejedná se tudíž o žádné komplikované příkazy a datové přenosy. Nikobus je cenově výhodný, částečně decentralizovaný řídicí systém, u kterého jsou všechny výstupy (spínané nebo stmívané světelné vývody, resp. zásuvky a ostatní spotřebiče) napojeny přímo na řídicí spínací, roletové nebo stmívací jednotky. 3.2 EIB Systémová technika budov podle standardu EIB nachází uplatnění zejména v užitkových budovách (max. využití systému: účastníků, v současné době jsou známé i větší instalace). Na naprogramování systému EIB je nutné PC a speciální software (ETS), který je cenově nákladný. Oživení systému s EIB zpravidla provádí speciálně vyškolená firma s certifikací. Sběrnice umožňuje i přenos větších datových zpráv, např. hodnoty měření, časy ap. EIB umožňuje i realizaci komplexních funkcí, jako např. vizualizace budov a řízení spotřeby energie. EIB je typický distribuovaný systém to znamená, že každý účastník má vlastní mikroprocesor s pamětí (adresu). 3.3 Nikobus a EIB Je zřejmé, že Nikobus a EIB mají rozdílné možnosti využití a rozdílné vlastnosti. Systémy byly také vyvinuty pro rozdílné segmenty trhu. Pro rodinné domy a pro byty byl vyvinut právě systém Nikobus, kde cena oproti EIB je mnohonásobně příznivější. strana 7

10 4 Rozdíl mezi konvenční a sběrnicovou instalací 4.1 Konvenční instalace Konvenční elektroinstalace se skládá z různých samostatných systémů (ovládání osvětlení, ovládání topení, ovládání rolet a žaluzií...). Zapojení je v klasické elektroinstalaci pevné neměnné. Neposílají se žádné informace, ale spíná se přímo obvod příslušného spotřebiče. Obr. 4.1 Konvenční elektroinstalace má tu nevýhodu, že projektování je komplexní, změny znamenají pro zákazníka vysoké náklady (zpravidla jsou spojeny se sekáním a vrtáním do zdí) a spleť kabelů je často nepřehledná. Problémem je i propojení různých systémů (např. zapnout světlo při spuštění rolet). strana 8

11 4.2 Sběrnicová instalace Sběrnicová instalace je navržena modulárně, to znamená, že jednotliví účastníci jsou vzájemně propojeni společným sběrnicovým kabelem. Sběrnicová instalace umožňuje snadné projektování, protože je jednoduchá, přehledná a neobsahuje různé elektrické systémy (všechny ovládací prvky systému jsou připojeny na dvojvodičové vedení). Obr. 4.2 Instalace je přehlednější a bezpečnější, protože počet ovládacích vedení je menší ve sběrnicovém systému se ovládacím prvkem nespíná přímo příkon do spotřebiče, ale posílají se jen povely pro spínání ZAP / VYP. Sběrnice je napájena bezpečným malým napětím (SELV). Paralelní připojení účastníků sběrnice umožňuje dodatečné a jednoduché rozšíření systému o další prvky. Sběrnicová technika na malé napětí je zvlášť výhodná pro tzv. bioinstalaci např. v ložnicích, při které je vyloučen vliv působení elektromagnetického vyzařování elektroinstalací 230 V. Tomuto vlivu je předejito instalací sběrnicového rozvodu s napětím 9 V, kde sběrnicová tlačítka ovládají prostřednictvím řídicích jednotek světelné obvody a instalované stykače pro zásuvkové obvody 230V, které mají být vypnuty v nočním režimu domu. Instalace je i v tomto ohledu bezproblémová. strana 9

12 5 Topologie sběrnicových vedení Rozlišujeme 4 různé struktury sběrnice (obr. 5.1): Kruhová struktura Lineární struktura Stromová struktura Hvězdicová struktura strana 10

13 6 Komponenty a popis systému Nikobus Systém Nikobus sestává především ze dvou základních komponent: sběrnicová tlačítka (a/nebo sběrnicové a jiné převodníky), někdy označované jako senzory spínací, roletové a stmívací jednotky (zajišťují řídicí a spínací funkce), někdy označované jako aktory. Sběrnicová tlačítka (a/nebo sběrnicové a jiné převodníky) jsou propojena se spínacími, roletovými a stmívacími jednotkami dvojvodičovým vedením sběrnicí Nikobus. Sběrnice Nikobus je galvanicky oddělena od sítě 230 V a je napájena bezpečným malým napětím 9 V DC (SELV). Obr. 6.1 strana 11

14 Každému sběrnicovému tlačítku lze bez komplikovaných programovacích technik přiřadit jednu nebo i více funkcí. Spínací, roletové a stmívací jednotky Nikobus může instalovat každý elektrikář, neboť snadno zvládne i oživení systému, tedy naprogramování a předání zákazníkovi. Nastavení - vlastně pouze parametrizace systému je velmi jednoduchá. Pro snadné aplikace se s výhodou využívá programování přímo na řídicích jednotkách bez nutnosti vlastnit speciální programovací nástroje nebo PC, resp. notebook. Oživení parametrizace systému se provádí na jednotkách pouze malým šroubovákem. Lze ovšem využít pro složitější rozsáhlejší aplikace s větším počtem účastníků (senzorů a aktorů) programování systému s využitím PC přímo na stavbě, nebo změnu parametrů dálkově přes telefonní modem. Do sběrnicového systému Nikobus lze snadno integrovat i komponenty radiofrekvenčního (RF) dálkového ovládání. K systému Nikobus lze pomocí sběrnicových převodníků připojit i většinu vnějších senzorů s kontakty, jako jsou detektory pohybu, dveřní a okenní kontakty, soumrakové spínače, spínací hodiny, termostaty, detektory větru nebo rozbití skla, snímače deště, vlhkosti ap. 6.1 Spínací jednotka (typ. ozn , MINI) tlačítko volby funkce (mode) 12 indikačních LED pro stálá paměť EEPROM tlačítko set pro nastavení vnějších logic. vstupů tlačítko select pro volbu výstupu indikační LED napájení sběrnice otočný přepínač pro nast. časů 2 indikační LED napájení výstupů tlačítko program napájení výstupů 8 indikačních LED zvol. funkce (mode) nebo diagnostika indikační LED napájení jednotky Obr Popis Spínací jednotka se využívá pro spínání elektrických spotřebičů (světla, zásuvky apod. nebo řízení modulových stmívačů integrovanými reléovými kontakty 10 A. Spínací jednotka může být zapojena v systému centralizované nebo decentralizované instalace. Šířka jednotky je 14TE, MINI jednotka s šířkou 4TE (TE=17,5 mm) a instaluje se do běžných rozváděčů a rozvodnic (s vylomitelnými pozicemi 13 a 14, nebo 18 modulů, nebo se použije rozvodnice se šířkou 25 modulů TE a střední příčka se odstraní). strana 12

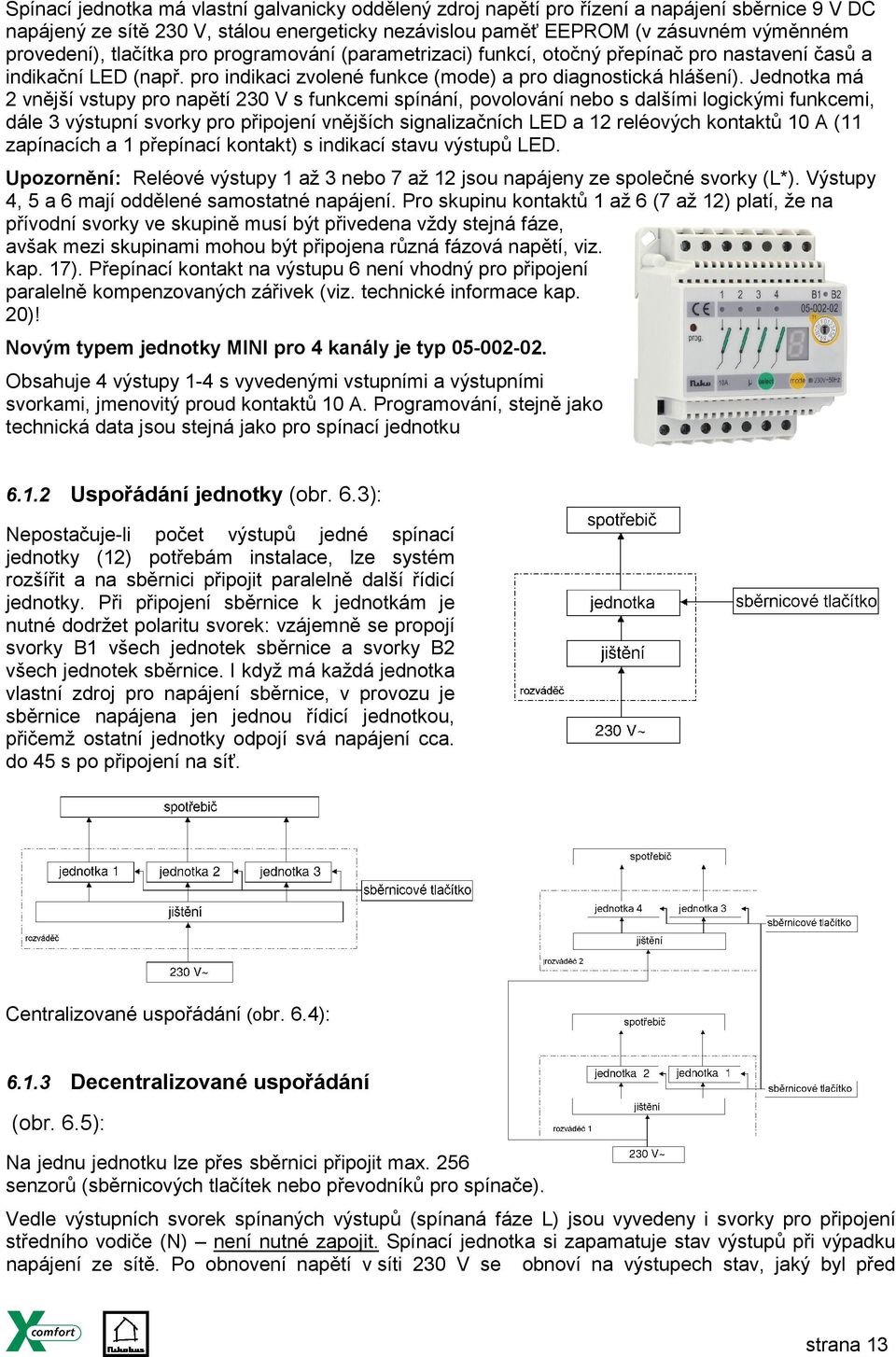

15 Spínací jednotka má vlastní galvanicky oddělený zdroj napětí pro řízení a napájení sběrnice 9 V DC napájený ze sítě 230 V, stálou energeticky nezávislou paměť EEPROM (v zásuvném výměnném provedení), tlačítka pro programování (parametrizaci) funkcí, otočný přepínač pro nastavení časů a indikační LED (např. pro indikaci zvolené funkce (mode) a pro diagnostická hlášení). Jednotka má 2 vnější vstupy pro napětí 230 V s funkcemi spínání, povolování nebo s dalšími logickými funkcemi, dále 3 výstupní svorky pro připojení vnějších signalizačních LED a 12 reléových kontaktů 10 A (11 zapínacích a 1 přepínací kontakt) s indikací stavu výstupů LED. Upozornění: Reléové výstupy 1 až 3 nebo 7 až 12 jsou napájeny ze společné svorky (L*). Výstupy 4, 5 a 6 mají oddělené samostatné napájení. Pro skupinu kontaktů 1 až 6 (7 až 12) platí, že na přívodní svorky ve skupině musí být přivedena vždy stejná fáze, avšak mezi skupinami mohou být připojena různá fázová napětí, viz. kap. 17). Přepínací kontakt na výstupu 6 není vhodný pro připojení paralelně kompenzovaných zářivek (viz. technické informace kap. 20)! Novým typem jednotky MINI pro 4 kanály je typ Obsahuje 4 výstupy 1-4 s vyvedenými vstupními a výstupními svorkami, jmenovitý proud kontaktů 10 A. Programování, stejně jako technická data jsou stejná jako pro spínací jednotku Uspořádání jednotky (obr. 6.3): Nepostačuje-li počet výstupů jedné spínací jednotky (12) potřebám instalace, lze systém rozšířit a na sběrnici připojit paralelně další řídicí jednotky. Při připojení sběrnice k jednotkám je nutné dodržet polaritu svorek: vzájemně se propojí svorky B1 všech jednotek sběrnice a svorky B2 všech jednotek sběrnice. I když má každá jednotka vlastní zdroj pro napájení sběrnice, v provozu je sběrnice napájena jen jednou řídicí jednotkou, přičemž ostatní jednotky odpojí svá napájení cca. do 45 s po připojení na síť. Centralizované uspořádání (obr. 6.4): Decentralizované uspořádání (obr. 6.5): Na jednu jednotku lze přes sběrnici připojit max. 256 senzorů (sběrnicových tlačítek nebo převodníků pro spínače). Vedle výstupních svorek spínaných výstupů (spínaná fáze L) jsou vyvedeny i svorky pro připojení středního vodiče (N) není nutné zapojit. Spínací jednotka si zapamatuje stav výstupů při výpadku napájení ze sítě. Po obnovení napětí v síti 230 V se obnoví na výstupech stav, jaký byl před strana 13

16 výpadkem napájení, přitom spínací jednotka zapíná výstupy v časové posloupnosti tak, aby se předešlo přetížení sítě náhlým připojením všech spotřebičů. Spínací jednotka má svorku označenou "feedback LED, na které se mohou připojit signalizační ledky ve sběrnicových tlačítkách pro indikaci zapnutého stavu spínaného spotřebiče. LED je nutné napájet z externího zdroje, např. ze zvonkového transformátoru 8-12 V AC. Tyto signalizační ledky se připojí na výstupy spínací jednotky oddělenými vodiči sběrnicového vedení (např. 2 volné vodiče sběrnicového kabelu 2x2x0,8 mm nebo se vede k vybraným tlačítkům při požadavku světelné indikace další komunikační kabel). To znamená, že svorky 0 V a 10 (nebo 11, 12) spínací jednotky se propojí se svorkami L, L na montážní desce sběrnicového tlačítka (viz. kapitola 15.1). Samotná sběrnice se připojí na svorky B1 a B2 jednotky a na svorky B, B na montážní desce (na montážní desce není nutno dodržet polaritu připojení). Sběrnice slouží pro napájení sběrnicových tlačítek i pro přenos zpráv (povelů ovládání) ze sběrnicových tlačítek (nebo jiných senzorů) do jednotek. Při programování spínací jednotky (což je zvláštní režim) je postup indikován LED a zvukovými signály. Zvolený výstup je signalizován příslušnou LED. Pro indikaci zvolené funkce (mode) slouží dalších 8 LED. Tyto LED signalizují napájení sběrnice a napětí na vnějších vstupech 230 V (A, B). Různé zvukové signály (krátký, dlouhý) signalizují režim programování, selektivního mazání nebo "rozpoznání senzoru (bude vysvětleno později). Spínané výstupy lze spínat i ručně - bez toho, aniž by byla připojena sběrnice (viz. kap. 17.7). To je výhodné např. při uvádění instalace do provozu nebo v případě poruchy. Naprogramované funkce a parametry instalace ( program ) jsou uloženy v stálé paměti EEPROM (nepotřebuje zálohované napájení). Paměť naprogramované funkce instalace lze kdykoliv přeprogramovat. Paměť je vyměnitelná bez nutnosti odkrytování krytu jednotky a je uložena v zásuvkovém pouzdru jednotky. Při výměně spínací jednotky lze převzít nastavení - "program z původní jednotky bez nutnosti nového programování. Naprogramování řídicích jednotek lze připravit předem v dílně a paměť vložit až na místě instalace do řídicích jednotek. Každé paměti se při programování přidělí vlastní identifikační číslo. Velikost paměti: do paměti lze uložit maximálně 255 "propojení. Jedno propojení je přiřazení sběrnicového tlačítka výstupu včetně zvolené funkce (mode) a časového nastavení. Při zaplnění paměti zazní rychlý zvukový signál a další "propojení již nelze do paměti uložit Diagnostická hlášení Při normálním provozu (ne při programování) slouží LED m1 až m4 pro indikaci hlášení: LED m1: svítí trvale při přijetí bezchybné zprávy ze sběrnice a bliká při přijetí chybné zprávy. LED m2: bliká při zkratu na sběrnici nebo při nesprávné polaritě (např. při připojení dvou řídicích jednotek s opačnou polaritou). LED m3: bliká při poruše v napájení sběrnice (porucha v obvodu sběrnice) LED m4: bliká při vadné komunikaci s pamětí (např. chyba v EEPROM) nebo při vložení nesprávné EEPROM do jednotky (např. paměť pro roletovou jednotku je vložená do spínací jednotky apod.) Vnější digitální vstupy 230 V s "logickými operacemi Vnější digitální vstupy 230 V mohou být naprogramovány ve spínací nebo povolovací funkci. Detailnější programování těchto vstupů je popsáno v kap. 7. Použití ve funkci spínací vstup: výstupy jednotky reagují na změny napětí na těchto vstupech v závislosti od zvolené funkce (mode) akce se uskuteční nezávisle od stavu sběrnice signál těchto vstupů má přednost před povely přijatými po sběrnici strana 14

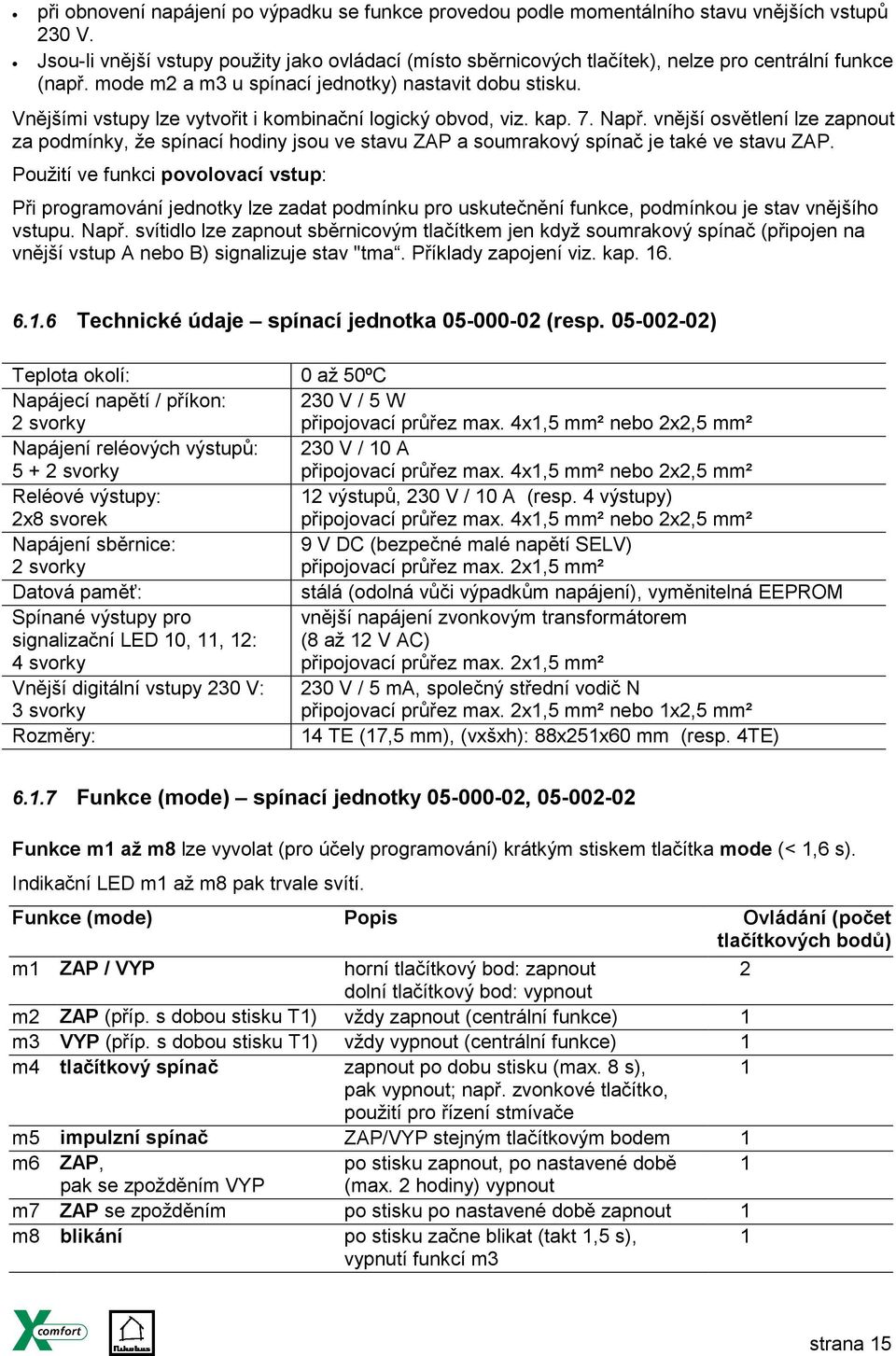

17 při obnovení napájení po výpadku se funkce provedou podle momentálního stavu vnějších vstupů 230 V. Jsou-li vnější vstupy použity jako ovládací (místo sběrnicových tlačítek), nelze pro centrální funkce (např. mode m2 a m3 u spínací jednotky) nastavit dobu stisku. Vnějšími vstupy lze vytvořit i kombinační logický obvod, viz. kap. 7. Např. vnější osvětlení lze zapnout za podmínky, že spínací hodiny jsou ve stavu ZAP a soumrakový spínač je také ve stavu ZAP. Použití ve funkci povolovací vstup: Při programování jednotky lze zadat podmínku pro uskutečnění funkce, podmínkou je stav vnějšího vstupu. Např. svítidlo lze zapnout sběrnicovým tlačítkem jen když soumrakový spínač (připojen na vnější vstup A nebo B) signalizuje stav "tma. Příklady zapojení viz. kap Technické údaje spínací jednotka (resp ) Teplota okolí: 0 až 50ºC Napájecí napětí / příkon: 230 V / 5 W 2 svorky připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení reléových výstupů: 230 V / 10 A svorky připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Reléové výstupy: 12 výstupů, 230 V / 10 A (resp. 4 výstupy) 2x8 svorek připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení sběrnice: 9 V DC (bezpečné malé napětí SELV) 2 svorky připojovací průřez max. 2x1,5 mm² Datová paměť: stálá (odolná vůči výpadkům napájení), vyměnitelná EEPROM Spínané výstupy pro vnější napájení zvonkovým transformátorem signalizační LED 10, 11, 12: (8 až 12 V AC) 4 svorky připojovací průřez max. 2x1,5 mm² Vnější digitální vstupy 230 V: 230 V / 5 ma, společný střední vodič N 3 svorky připojovací průřez max. 2x1,5 mm² nebo 1x2,5 mm² Rozměry: 14 TE (17,5 mm), (vxšxh): 88x251x60 mm (resp. 4TE) Funkce (mode) spínací jednotky , Funkce m1 až m8 lze vyvolat (pro účely programování) krátkým stiskem tlačítka mode (< 1,6 s). Indikační LED m1 až m8 pak trvale svítí. Funkce (mode) Popis Ovládání (počet tlačítkových bodů) m1 ZAP / VYP horní tlačítkový bod: zapnout 2 dolní tlačítkový bod: vypnout m2 ZAP (příp. s dobou stisku T1) vždy zapnout (centrální funkce) 1 m3 VYP (příp. s dobou stisku T1) vždy vypnout (centrální funkce) 1 m4 tlačítkový spínač zapnout po dobu stisku (max. 8 s), 1 pak vypnout; např. zvonkové tlačítko, použití pro řízení stmívače m5 impulzní spínač ZAP/VYP stejným tlačítkovým bodem 1 m6 ZAP, po stisku zapnout, po nastavené době 1 pak se zpožděním VYP (max. 2 hodiny) vypnout m7 ZAP se zpožděním po stisku po nastavené době zapnout 1 m8 blikání po stisku začne blikat (takt 1,5 s), vypnutí funkcí m3 1 strana 15

18 Funkce m11 až m15 lze vyvolat (pro účely programování) dlouhým stiskem tlačítka mode (> 1,6 s). Indikační LED m1 až m5 pak blikají. Funkce (mode) Popis Ovládání (počet tlačítkových bodů) m11 ZAP, pak se zpožděním VYP jako m6, ale krátká doba (max. 50 s) 1 m12 ZAP se zpožděním jako m7, ale krátká doba (max. 50 s) 1 m13 krokování (sekvence) krokování (postupné zapínání a vypínání několika výstupů) podle volby; pořadí spínání výstupů je volitelné 2 m14 světelná scéna ZAP krátký stisk: dlouhý stisk (>3 s): m15 světelná scéna ZAP/VYP horní tlačítko: krátký stisk dlouhý stisk (>3 s) dolní tlačítko: m16 až m18 vyvolání posledně uložené světel. scény zápis změněné scény do paměti vyvolání posledně uložené světel. scény zápis změněné scény do paměti vypnutí světelné scény bez funkce 1 2 Nastavení doby zpoždění (T1) Poloha přepínače T1 Funkce m6, m7 a m13 Funkce m11 a m A B C D E F 10 s 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 15 m 30 m 45 m 1 h 1,5 h 2 h 0,5 s 1 s 2 s 3 s 4 s 5 s 6 s 7 s 8 s 9 s 15 s 20 s 25 s 30 s 40 s 50 s Nastavení doby stisku tlačítka (T1) Poloha přepínače T1 Funkce m2 a m A B C D E F 0 s 1 s 2 s 3 s ostatní 0 s Centrální funkce s dobou zpoždění zapnutí tlačítka 1 až 3 s není-li nastavena nulová doba stisku, musí se tlačítko stisknout vědomě delší dobu, aby se funkce aktivovala. Tím se zabrání tomu, aby se funkce aktivovala nedopatřením. jednomu tlačítku lze přiřadit i několik funkcí funkce se rozlišují dobou stisku tlačítka. Akce se zpožděním při zapnutí: Panikové tlačítko s různými dobami stisku: - krátký stisk tlačítka zapne osvětlení jen na chodbě - delší stisk vysvítí cestu až do obývacího pokoje. Osvětlení se zapíná postupně; čím delší stisk, tím více světel se rozsvítí. Odsávač par krátký stisk: zapne světlo nad sporákem, delší stisk: 1 s - zapne se ventilátor odsávání 1. stupeň, 3 s - zapne se 2. stupeň otáček. Akce se zpožděním při vypnutí: Centrální vypnutí s vědomě delším stiskem tlačítkového bodu "Noční tlačítko: krátký stisk zapíná a vypíná světlo v ložnici, delším stiskem se vypínají konkrétní zásuvky a spotřebiče ap. strana 16

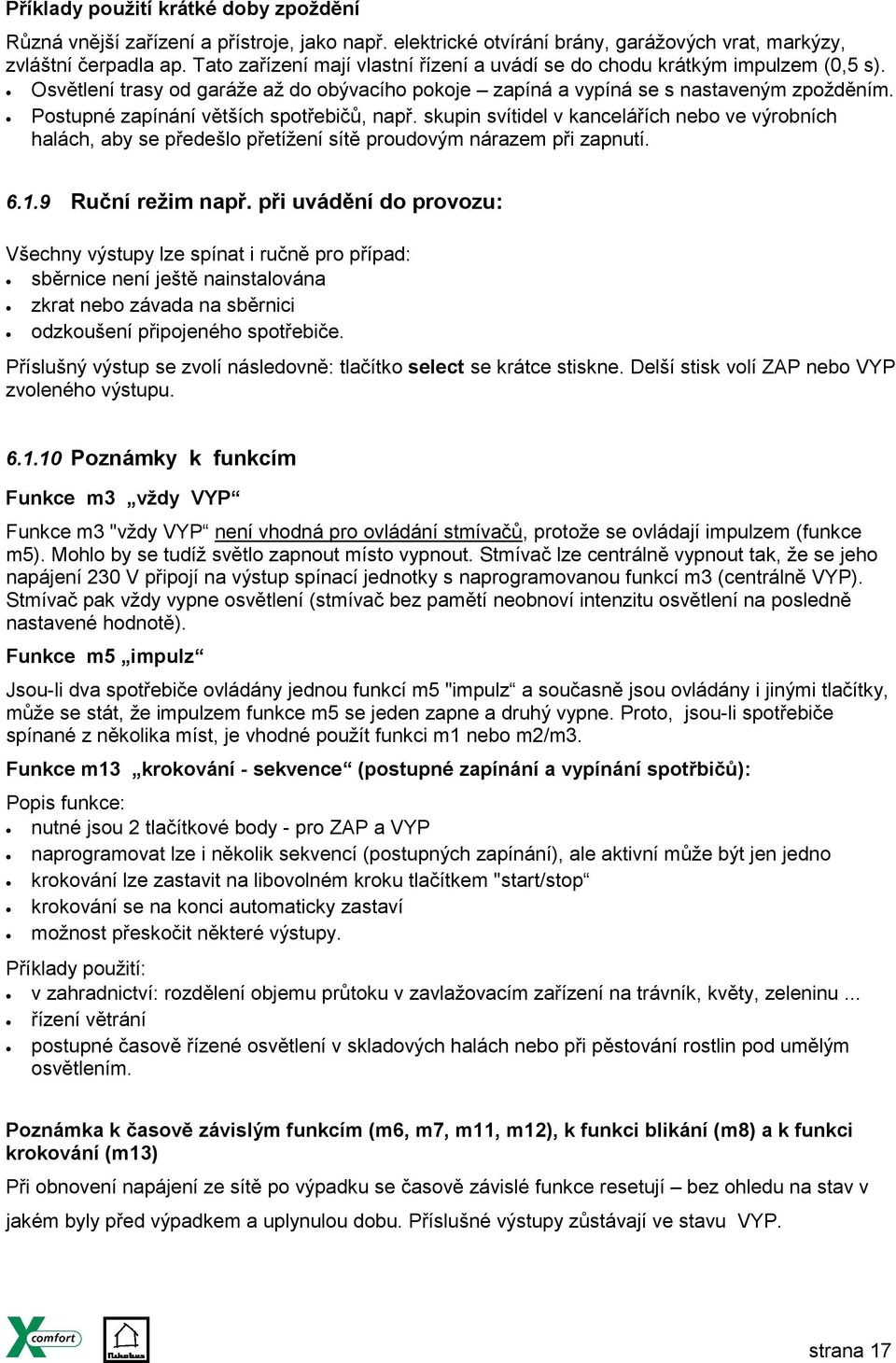

19 Příklady použití krátké doby zpoždění Různá vnější zařízení a přístroje, jako např. elektrické otvírání brány, garážových vrat, markýzy, zvláštní čerpadla ap. Tato zařízení mají vlastní řízení a uvádí se do chodu krátkým impulzem (0,5 s). Osvětlení trasy od garáže až do obývacího pokoje zapíná a vypíná se s nastaveným zpožděním. Postupné zapínání větších spotřebičů, např. skupin svítidel v kancelářích nebo ve výrobních halách, aby se předešlo přetížení sítě proudovým nárazem při zapnutí Ruční režim např. při uvádění do provozu: Všechny výstupy lze spínat i ručně pro případ: sběrnice není ještě nainstalována zkrat nebo závada na sběrnici odzkoušení připojeného spotřebiče. Příslušný výstup se zvolí následovně: tlačítko select se krátce stiskne. Delší stisk volí ZAP nebo VYP zvoleného výstupu Poznámky k funkcím Funkce m3 vždy VYP Funkce m3 "vždy VYP není vhodná pro ovládání stmívačů, protože se ovládají impulzem (funkce m5). Mohlo by se tudíž světlo zapnout místo vypnout. Stmívač lze centrálně vypnout tak, že se jeho napájení 230 V připojí na výstup spínací jednotky s naprogramovanou funkcí m3 (centrálně VYP). Stmívač pak vždy vypne osvětlení (stmívač bez pamětí neobnoví intenzitu osvětlení na posledně nastavené hodnotě). Funkce m5 impulz Jsou-li dva spotřebiče ovládány jednou funkcí m5 "impulz a současně jsou ovládány i jinými tlačítky, může se stát, že impulzem funkce m5 se jeden zapne a druhý vypne. Proto, jsou-li spotřebiče spínané z několika míst, je vhodné použít funkci m1 nebo m2/m3. Funkce m13 krokování - sekvence (postupné zapínání a vypínání spotřbičů): Popis funkce: nutné jsou 2 tlačítkové body - pro ZAP a VYP naprogramovat lze i několik sekvencí (postupných zapínání), ale aktivní může být jen jedno krokování lze zastavit na libovolném kroku tlačítkem "start/stop krokování se na konci automaticky zastaví možnost přeskočit některé výstupy. Příklady použití: v zahradnictví: rozdělení objemu průtoku v zavlažovacím zařízení na trávník, květy, zeleninu... řízení větrání postupné časově řízené osvětlení v skladových halách nebo při pěstování rostlin pod umělým osvětlením. Poznámka k časově závislým funkcím (m6, m7, m11, m12), k funkci blikání (m8) a k funkci krokování (m13) Při obnovení napájení ze sítě po výpadku se časově závislé funkce resetují bez ohledu na stav v jakém byly před výpadkem a uplynulou dobu. Příslušné výstupy zůstávají ve stavu VYP. strana 17

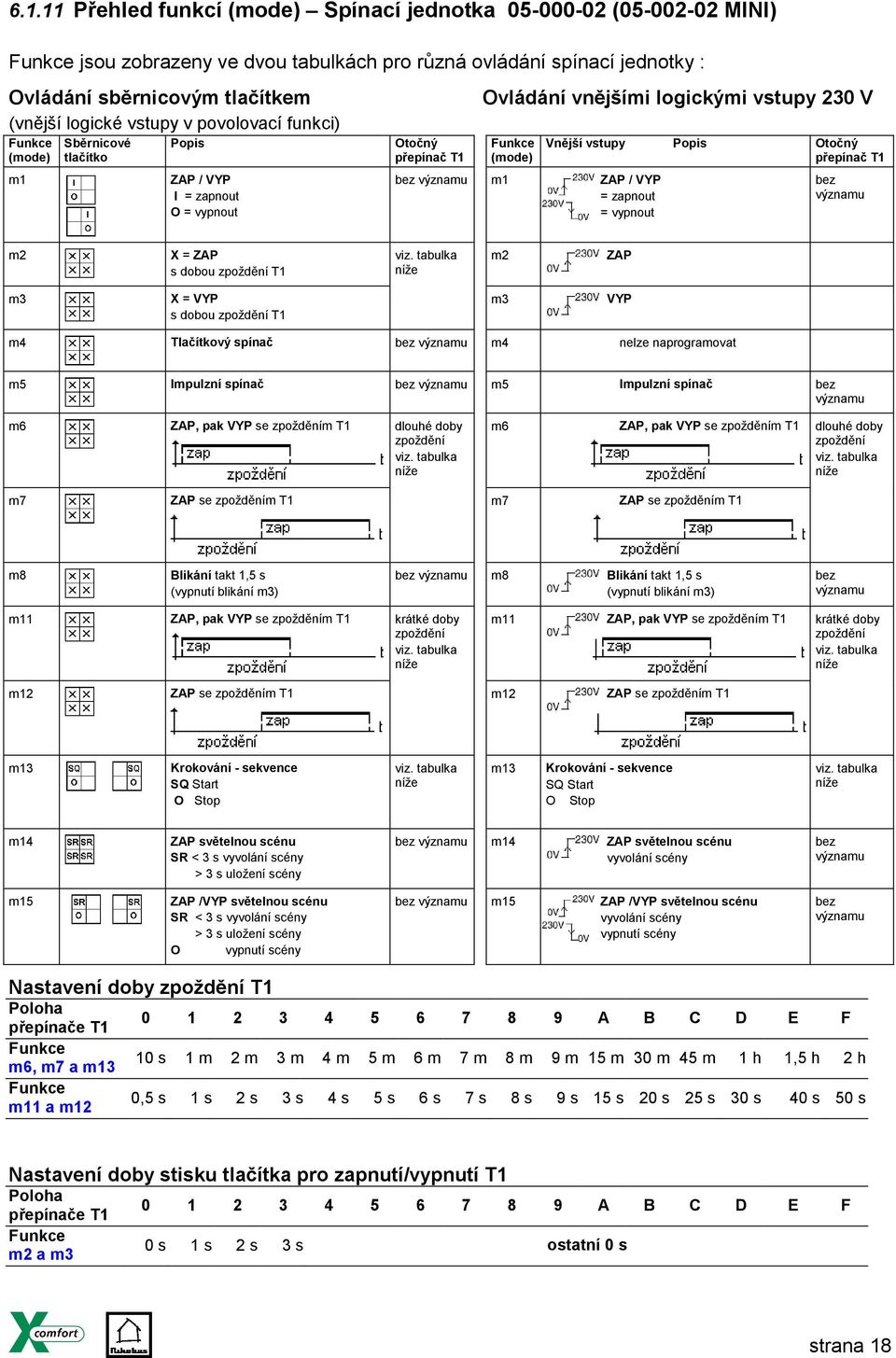

20 Přehled funkcí (mode) Spínací jednotka ( MINI) Funkce jsou zobrazeny ve dvou tabulkách pro různá ovládání spínací jednotky : Ovládání sběrnicovým tlačítkem (vnější logické vstupy v povolovací funkci) Funkce (mode) m1 Sběrnicové tlačítko Popis ZAP / VYP I = zapnout O = vypnout Otočný přepínač T1 Ovládání vnějšími logickými vstupy 230 V Funkce (mode) bez významu m1 ZAP / VYP = zapnout = vypnout Vnější vstupy Popis Otočný přepínač T1 bez významu m2 X = ZAP s dobou zpoždění T1 viz. tabulka níže m2 ZAP m3 X = VYP s dobou zpoždění T1 m3 VYP m4 Tlačítkový spínač bez významu m4 nelze naprogramovat m5 Impulzní spínač bez významu m5 Impulzní spínač bez významu m6 ZAP, pak VYP se zpožděním T1 dlouhé doby m6 ZAP, pak VYP se zpožděním T1 zpoždění viz. tabulka níže dlouhé doby zpoždění viz. tabulka níže m7 ZAP se zpožděním T1 m7 ZAP se zpožděním T1 m8 Blikání takt 1,5 s (vypnutí blikání m3) bez významu m8 Blikání takt 1,5 s (vypnutí blikání m3) bez významu m11 ZAP, pak VYP se zpožděním T1 krátké doby m11 ZAP, pak VYP se zpožděním T1 zpoždění viz. tabulka níže krátké doby zpoždění viz. tabulka níže m12 ZAP se zpožděním T1 m12 ZAP se zpožděním T1 m13 Krokování - sekvence SQ Start O Stop viz. tabulka níže m13 Krokování - sekvence SQ Start O Stop viz. tabulka níže m14 ZAP světelnou scénu SR < 3 s vyvolání scény > 3 s uložení scény bez významu m14 ZAP světelnou scénu vyvolání scény bez významu m15 ZAP /VYP světelnou scénu SR < 3 s vyvolání scény > 3 s uložení scény O vypnutí scény bez významu m15 ZAP /VYP světelnou scénu vyvolání scény vypnutí scény bez významu Nastavení doby zpoždění T1 Poloha přepínače T1 Funkce m6, m7 a m13 Funkce m11 a m A B C D E F 10 s 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 15 m 30 m 45 m 1 h 1,5 h 2 h 0,5 s 1 s 2 s 3 s 4 s 5 s 6 s 7 s 8 s 9 s 15 s 20 s 25 s 30 s 40 s 50 s Nastavení doby stisku tlačítka pro zapnutí/vypnutí T1 Poloha přepínače T1 Funkce m2 a m A B C D E F 0 s 1 s 2 s 3 s ostatní 0 s strana 18

21 6.2 Roletová jednotka (typ. ozn ) Obr Popis Roletová jednotka řídí motorové pohony rolet, žaluzií, bran a pod. V principu je roletová jednotka obdobná jako spínací jednotka. Roletová jednotka má ale jiné funkce, jiná časová nastavení a pro jeden motorový výstup má dvojici kontaktů 10 A elektricky blokovaných. Při výpadku napájení ze sítě zůstávají rolety a žaluzie v poloze, v jaké byly před výpadkem (z hlediska bezpečnosti). Obr. 6.7 Poznámka: Pro jištění pomocných obvodů před nadproudy použijte jistič PL7-B4/1-HS, pro jištění motorových vývodů max. jistič PL7-B10/1. strana 19

22 6.2.2 Technické údaje roletová jednotka Teplota okolí: 0 až 50ºC Napájecí napětí/příkon: 2 svorky 230 V / 5 W připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení reléových výstupů: 2 x 2 svorky 230 V / 10 A připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Reléové výstupy: 2 x 8 svorek 2x6 výstupů, 230 V / 10 A připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Napájení sběrnice: 2 svorky 9 V DC (bezpečné malé napětí SELV) připojovací průřez max. 2x1,5 mm² Datová paměť: stálá (odolná vůči výpadkům napájení), vyměnitelná EEPROM Vnější vstupy 230 V: 3 svorky 230 V / 5 ma, společný střední vodič N připojovací průřez max. 2x1,5 mm² nebo 1x2,5 mm² Rozměry: 14 TE (17,5 mm), (vxšxh): 88x251x60 mm Obr. 6.8 Roletová jednotka (typ. ozn ) tlačítko volby funkce (mode) 6x2 indikačních LED pro výstupy stálá paměť EEPROM tlačítko set pro nastavení vnějších logických vstupů tlačítko select pro volbu výstupu indikační LED napájení sběrnice Otoč. přepínač T1 pro nastavení časů 2 indikační LED napájení výstupů tlačítko program napájení výstupů 8 indikačních LED zvolená funkce (mode) nebo diagnostika indikační LED napájení jednotky strana 20

23 6.2.3 Funkce (mode) roletová jednotka Funkce (mode) Popis Ovládání (počet tlačítkových bodů) m1 nahoru stop dolů stisknout horní tlačítkový bod (doba chodu = T2) stisknout horní nebo dolní tlačítkový bod stisknout dolní tlačítkový bod (doba chodu = T2) m2 nahoru vždy nahoru (centrální funkce) (doba chodu = T2) 1 m3 dolů vždy dolů (centrální funkce) (doba chodu = T2) 1 m4 stop vždy stop (centrální funkce) 1 m5 dálkové ovládání RF vlevo nahoře: nahoru (doba chodu = T2) 4 vlevo dole: dolů (doba chodu = T2) vpravo nahoře: stop vpravo dole: stop m6 nahoru vždy nahoru (centrální funkce) (doba chodu = T2+T3) 1 (s dobou stisku T3) m7 dolů vždy dolů (centrální funkce) (doba chodu = T2+T3) 1 (s dobou stisku T3) m8 bez funkce Nastavení časů přepínačem T1: Otočný přepínač T1 umožňuje nastavit 16 různých časů od 0 do 90 s. Pro funkce m1 až m5 přepínač T1 určuje pouze dobu chodu motoru T2. Pro funkce m6 a m7 přepínač T1 určuje celkovou dobu nastavených parametrů T2 + T3 = doba chodu motoru T2 + doba zpoždění stisku tlačítka T3. Motor je při reverzaci chodu chráněn prodlevou 0,5 s (z důvodů elektrických i mechanických). T2: doba chodu motoru T3: doba zpoždění stisku tlačítka (pouze pro m6 a m7) 2 Nastavení časů (otočným přepínačem T1) Poloha přepínače Pro funkce m1 až m5 Pro funkce m6 a m7 T2 T2 T s 1 0,4 s - 1 s 2 6 s - 2 s 3 8 s - 3 s 4 10 s 8 s 1 s 5 12 s 8 s 2 s 6 14 s 8 s 3 s 7 16 s 16 s 1 s 8 18 s 16 s 2 s 9 20 s 16 s 3 s A 25 s 30 s 1 s B 30 s 30 s 2 s C 40 s 30 s 3 s D 50 s 90 s 1 s E 60 s 90 s 2 s F 90 s 90 s 3 s strana 21

24 Doba chodu T2 se nastavuje vždy delší než je skutečná doba navinutí rolety (většina rolet má dobu navinutí 30 s, maximální možná doba cca. 75 s. Dobu chodu lze nastavit pro všechny funkce (mode). Doba slouží jako ochrana motoru při poruše koncových spínačů resp. při poruše prokluzu třecí spojky, což by mohlo způsobit přetížení motoru. Jiné možnosti: T2 v poloze přepínače 0: pro ventilátory bez nastavení doby chodu (po zapnutí běží trvale). T2 v poloze přepínače 1 umožňuje nastavení impulzu pro impulzně řízené systémy (např. brány) s vlastním řízením. Neplatí pro funkce m6 a m Popis funkcí (mode) roletové jednotky Funkce m1 "nahoru, stop, dolů Ovládání (tlačítkový bod) v klidu (stop) jde nahoru jde dolů horní nahoru stop stop dolní dolů stop stop (2 tlačítkové body) Přepnutí motoru ze směru "nahoru do "dolů se děje vždy přes stav "stop. Tím se zabrání rychlému přepínání motoru. Funkce m2 "vždy nahoru a funkce m6 "vždy nahoru s časem T2+T3 (1 tlačítkový bod) Ovládání (tlačítkový bod) v klidu (stop) jde nahoru jde dolů horní nebo dolní nahoru pokračuje nahoru po 0,5 s jde nahoru Funkce m3 "vždy dolů a funkce m7 " vždy dolů s časem T2+T3 (1 tlačítkový bod) Ovládání (tlačítkový bod) v klidu (stop) jde nahoru jde dolů horní nebo dolní dolů po 0,5 s jde dolů pokračuje dolů Funkce m4 "stop (1 tlačítkový bod) Ovládání (tlačítkový bod) v klidu (stop) jde nahoru jde dolů horní nebo dolní stop stop stop Funkce m5 "RF dálkové ovládání a řízení přes modulový převodník" (pro spínací hodiny, snímač osvětlení, modul binárních vstupů, detektor větru, sluneční snímač, Telecontrol...) RF dálkové ovládání Ovládání v klidu (stop) jde nahoru jde dolů nahoru pokračuje nahoru po 0,5 s jde nahoru dolů po 0,5 s jde dolů pokračuje dolů Řízení přes modulový převodník stop stop stop stop stop stop Ovládání v klidu (stop) jde nahoru jde dolů nahoru pokračuje nahoru po 0,5 s jde nahoru dolů po 0,5 s jde dolů pokračuje dolů strana 22

25 Radiofrekvenční dálkové ovládání funguje stejně jako sběrnicové tlačítko se 4 tlačítkovými body (dvojité tlačítko). Jakmile se při programování aktivuje některé z těchto tlačítek, přiřadí se automaticky všem čtyřem tlačítkovým bodů následující význam: Při programování modulového převodníku RF vysílačem, roletová jednotka rozlišuje jen levé tlačítkové body. Převodník se automaticky naprogramuje pouze pro funkci "nahoru/dolů. Funkce m6 (nahoru, s dobou stisku tlačítka T3) a funkce m7 (dolů, s dobou stisku tlačítka T3) se používají, je-li důležitý prvek bezpečnosti: např. centrální tlačítko se musí tisknout po dobu 2 s pro vyslání povelu "všechny rolety nahoru". Roletová jednotka má jen jeden otočný přepínač pro nastavení doby zpoždění, proto se doba stisku i doba chodu nastavují jako kombinace. Počet kombinací je omezen počtem poloh přepínače. Vnější logické vstupy 230 V mají stejné funkce a možnosti jako spínací jednotka. Funkce uvedení do chodu: viz spínací jednotka (kap. 6 a 17.7) Přehled funkcí (mode) Roletová jednotka Ovládání sběrnicovým tlačítkem (vnější logické vstupy v povolovací funkci) Ovládání vnějšími logickými vstupy 230 V Funkce (mode) Sběrnicové tlačítko Popis Otočný přepínač T1 Funkce (mode) Vnější vstupy Popis Otočný přepínač T1 m1 Nahoru stop - dolů = nahoru / stop = dolů / stop doba chodu viz. tabulka níže m1 nelze naprogramovat m2 Nahoru X = nahoru m2 Nahoru doba chodu viz. tabulka níže m3 Dolů X = dolů m3 Dolů m4 Stop X = stop m4 Stop m5 RF ovládání = nahoru = dolů O = stop m5 Nahoru - dolů nahoru dolů m6 m7 Nahoru (s dobou zpoždění) X = nahoru Dolů (s dobou zpoždění) X = dolů doba stisku tlačítka viz. tabulka níže m6 m7 nelze naprogramovat nelze naprogramovat strana 23

26 Nastavení časů (otočným přepínačem T1) Platí pro ovládání sběrnicovým tlačítkem Poloha přepínače T1 Pro funkce m1 až m5 T2 Poloha přepínače Platí pro funkce m6 a m7 T1 T2 T s 1 0,4 s 1-1 s 2 6 s 2-2 s 3 8 s 3-3 s 4 10 s 4 8 s 1 s 5 12 s 5 8 s 2 s 6 14 s 6 8 s 3 s 7 16 s 7 16 s 1 s 8 18 s 8 16 s 2 s 9 20 s 9 16 s 3 s A 25 s A 30 s 1 s B 30 s B 30 s 2 s C 40 s C 30 s 3 s D 50 s D 90 s 1 s E 60 s E 90 s 2 s F 90 s F 90 s 3 s Poloha přepínače T1 Funkce m2 a m3 0 0 s 1 1 s 2 2 s 3 3 s 4 až F 0 s Nastavení doby zpoždění tlačítka pro ZAP/VYP Platí pro ovládání vnějšími logickými vstupy 230 V Mají-li vnější logické vstupy ovládací funkci m6 a m7, ovládání impulzy se nepoužívá. 6.3 Stmívací jednotka (typ. ozn , MINI) Stmívací jednotka umožňuje vytváření světelných scén s ovládáním intenzity osvětlení - stmíváním a rozjasňováním. Nastavená světelná scéna se uloží do paměti a lze ji aktivovat stiskem tlačítka - odpadá individuální nastavování intenzity světla (světelného toku) jednotlivých svítidel. Uživatel si může různé světelné scény jednoduše nastavit a pak je stiskem tlačítka pouze obměňovat. Obr Popis Stmívací jednotka má 12 napěťově řízených výstupů 0/10 V. Každý výstup může řídit jeden nebo i několik výkonových stmívačů (viz. kap. 6.4). U stmívačů typu je výkonová část galvanicky oddělena od ovládacího obvodu. Výstupy jsou chráněny proti zkratu. Při napětí na výstupu 0 V je intenzita osvětlení 0% a při napětí na výstupu 10 V je intenzita osvětlení 100%. Regulační rozsah 0/10 V odpovídá změně intenzity osvětlení 0 až 100%. strana 24

27 Na stmívací jednotku Nikobus lze připojit všechny stmívače s kompatibilním vstupem 0/10 V a s galvanicky odděleným vstupem od výkonové části. Na sběrnici lze připojit paralelně i několik stmívacích jednotek také v kombinací se spínacími a roletovými jednotkami. U připojených řídicích jednotek je nutné dodržet stejnou polaritu připojení na sběrnici (paralelně se propojí všechny svorky B1 a všechny svorky B2 jednotek). Princip funkce je stejný jako u spínací nebo roletové jednotky. Stmívací jednotka má také 2 oddělené vnější logické vstupy 230 V a diagnostická hlášení. Jako u spínací a roletové jednotky i u stmívací jednotky slouží stálá paměť EEPROM pro uložení adres sběrnicových tlačítek a pro nastavení funkcí a parametrů stmívání pro každý výstup. Posledně nastavená hodnota výstupního napětí a stav funkce stmívání jsou uloženy v paměti a po obnovení napájení při výpadku sítě se tudíž obnoví stav, jaký byl před výpadkem. Indikační LED a zvukové signály indikují postup při programování. Schéma zapojení (obr. 6.10) Ruční režim při uvádění do provozu: Stmívací jednotka má také možnost ručního ovládání výstupů bez připojené sběrnice (bez připojených sběrnicových tlačítek. Ruční ovládání slouží pro odzkoušení funkce výstupů - připojených svítidel. Krátkým stiskem tlačítka select se zvolí výstup, dlouhým stiskem se zvolený výstup trvale zapne na výstup se přivede napětí 10 V nebo vypne (viz. kap. 17.7). Diagnostická hlášení jsou stejná jako u spínací jednotky (viz. kap. 17.6). strana 25

28 6.3.3 Technické údaje stmívací jednotka Teplota okolí: 0 až 50ºC Napájecí napětí/příkon: 2 svorky 230 V / 5 W připojovací průřez max. 4x1,5 mm² nebo 2x2,5 mm² Výstupy 12x 0/10 V, 2 ma / výstup * (resp. 4x 0/10 V pro ) (při použití převodníku na 1-10 V) 16 svorek připojovací průřez max. 4x 1,5 mm² nebo 2x 2,5 mm² Napájení sběrnice: 2 svorky 9 V DC (bezpečné malé napětí SELV) připojovací průřez max. 2x 1,5 mm² Datová paměť: stálá (odolná vůči výpadkům napájení), vyměnitelná EEPROM Vnější vstupy 230 V: 3 svorky 230 V / 5 ma, společný střední vodič N připojovací průřez max. 2x 1,5 mm² nebo 1x 2,5 mm² Rozměry: 14 TE (17,5 mm), (vxšxh): 88x251x60 mm (resp. 4TE ) * Proudové odběry stmívačů: Stmívače Silicon Controls: 0,1 ma - na jeden výstup stmívací jednotky lze připojit až 20 stmívačů Stmívače Niko: 0,3 ma na jeden výstup stmívací jednotky lze připojit až 6 stmívačů (např. univerzální stmívač typ ,.) Parametry stmívání Různé typy stmívačů mají různý průběh výstupního výkonu (a tím i intenzity osvětlení svítidlem) v závislosti na vstupním napětí. Např. u stmívačů Silicon Controls už není zřetelná změna intenzity osvětlení při vstupním napětí >9 V, ale u stmívačů např. Lightec je to už od napětí >8 V. Intenzita osvětlení závisí také na druhu svítidla. Nastavením parametrů stmívací jednotky lze průběh intenzity osvětlení přizpůsobit. D-start: je hodnota výstup. napětí stmívací jednotky, při které začíná stmívač zvyšovat výkon z 0%. Ne všechny stmívače začínají stmívat už od vstupního napětí 0 V. Toto "posunutí náběhu stmívání se kompenzuje ve stmívací jednotce parametrem D-start. Parametr se nastavuje v 16-ti stupních mezi 0-2 V (viz. kap ). To znamená, že výstupní řídicí signál stmívací jednotky se nastaví z hodnoty 0 V na hodnotu D-start. Pro stmívače Niko je standardní nastavení parametru D-start na hodnotu 1,6 V. Tímto způsobem je při povelu "rozjasni účinek okamžitě viditelný. D-min: je minimální hodnota výstupního napětí stmívací jednotky, na kterou lze napětí snížit (při ručním stmívání). Je to konečná hodnota stmívání. Obr proměnlivá pozvolné rychlost rychlost rychlost rozjasňování vypnutí ručního rozjasňování ručního stmívání strana 26

29 Stmívač tudíž nelze ztlumit pod tuto hodnotu, lze jej jen vypnout. Parametr zajišťuje, že se do paměti neuloží "neviditelná úroveň intenzity osvětlení, která by při povelu zapnutí způsobila "neviditelný světelný efekt. Parametr D-min se nastavuje v 16 stupních mezi 1-4 V (viz. kap ). Předem nastavená hodnota je 1,6 V. Nastavení na 1 V je ještě "viditelné. D-max: je maximální hodnota výstupního napětí stmívací jednotky, od které již nenastává viditelná změna intenzity osvětlení. Při ručním stmívání je D-max úroveň napětí, od které se začíná snižovat, resp. je to maximální hodnota výstupního napětí. Na vstupu stmívače je tudíž řídicí napětí v rozmezí od D-min po D-max. Výhoda: některé stmívače dosahují maximální výkon již při napětí 8 V. Hodnota řídicího napětí mezi 8-10 V nezpůsobí už žádnou změnu intenzity osvětlení. Parametrem D-max lze tuto "mrtvou zónu přeskočit. Parametr D-max se nastavuje v 16 stupních mezi 6-10 V (viz. kap ). Předem nastavená hodnota je 10 V. D-last: je posledně nastavená úroveň výstupního napětí (intenzity osvětlení) před vypnutím. D-last je parametr, který se nastavuje uživatelem v reálném čase (stiskem tlačítka "rozjasni nebo "stmívej ). D-last lze nastavit jen na hodnoty větší než D-min (přitom D-min je minimálně 1 V). Doba stmívání / rozjasňování (otočný přepínač T2, 16 poloh) Doba stmívání/rozjasňování se nastavuje otočným přepínačem T2. Doba stmívaní/rozjasňování závisí také od výše uvedených parametrů. Doby stmívání/rozjasňování uvedené v následující tabulce platí pro předem nastavené (default) hodnoty těchto parametrů D-start = 1,6 V a D-max = 10 V.Doba stmívání/rozjasňování je kratší, je-li rozdíl těchto hodnot menší. Je-li rozmezí větší, je i uvedená doba delší. Otočný přepínač T A B C D E F Čas 1 s 2 s 4 s 6 s 8 s 10 s 15 s 20 s 30 s 40 s 50 s 1 m 2 m 3 m 4 m 5 m Dvě doby stmívání/rozjasňování jsou pevně nastaveny: Poloha 0: pozvolné vypnutí a zapnutí po dobu 1 s Poloha 2: ruční rozjasňování / stmívání po dobu 4 s pozvolné vypnutí/zapnutí - při standardním nastavení D-start a D-max je tato doba 1 s doba při ručním stmívání/rozjasňování - při standardním nastavení D-start a D-max: 4 s. Příklad: V poloze přepínače 6 je doba přechodu z jedné úrovně osvětlení na jinou 15 s (ovšem ne při ručním stmívání). Nastavení otočného přepínače T1: funkce m1, m2 a m3: přepínačem T1 se volí rampy stmívání/rozjasňování, (doba stmívání/rozjasňování se nastavuje přepínačem T2) funkce m5 a m6: přepínačem T1 se nastavuje doba zpoždění stisku tlačítka funkce m7: přepínačem T1 se nastavuje doba zpoždění vypnutí. Funkce m1, m2 a m3: Při programování se volí křivka rozjasňování/stmívání; doba se nastavuje přepínačem T2. Otočný přepínač T1 Rozjasňování Stmívání Křivka 0 plynule podle T2 skokem 1 s 1 skokem 1 s plynule podle T2 2 až F plynule podle T2 plynule podle T2 strana 27

30 Funkce m5 a m6: Při programování se nastavuje doba stisku: Otočný přepínač T A B C D E F Čas 0 s 1 s 2 s 3 s ostatní 0 s Funkce m7 (vypnout se zpožděním): Při programování se nastavuje doba zpoždění: Otočný přepínač T A B C D E F Čas 10 s 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 15 m 30 m 45 m 60 m 90 m 120 m Preset a světelná scéna Vyvolání rozdílných intenzit světelného toku více světelných zdrojů současně jediným sběrnicovým tlačítkem je možné pomocí funkce (mode) "světelná scéna nebo "preset. "Preset (pevné přednastavení hodnot) nemůže změnit uživatel, "světelnou scénu ano. "Preset znamená, že intenzita osvětlení je uložena v paměti stmívací jednotky a může být změněna jen při programování jednotky v rozváděči otočným přepínačem. "Světelnou scénu může měnit uživatel přímo tlačítkem v ovládaném prostoru (např. obývacím pokoji) s označením "světelná scéna. Nová úroveň osvětlení se automaticky zapamatuje při delším stisku tlačítka. Příklad: Na stmívací jednotce nastavíme výstupy dle tabulky. Stiskem tlačítka scéna se vyvolají různé intenzity osvětlení podle nastavení řídicích výstupů. Připojené stmívače mají každý jinou intenzitu osvětlení a výsledný efekt se nazývá "světelná scéna. Podle požadavku lze toto nastavení ještě pozměnit nastavením rozdílných dob přechodu (fading) na každý preset nebo řízením pomocí vnějších logických vstupů 230 V atd. Výstupní kanál 0/10 V Výstupní signál Intenzita osvětlení 1 10,0 V 100 % 2 5,0 V 50 % 3 3,5 V 35 % 4 9,0 V 90 % 5 2,7 V 27 % 6 0 V 0 % Paměť : Všechny parametry a nastavení se ukládají v paměti stmívací jednotky. Pro programování přednastavení (presetů) a světelných scén jsou k dispozici 2 paměťové bloky (1 pro výstupy 1 až 6 a 1 pro výstupy 7 až 12), každý s 217 paměťovými místy. Celkovou kapacitu paměti 434 paměťových míst lze rozdělit následovně: počet výstupů x preset = počet paměťových míst. Při zaplnění paměti, stmívací jednotka zapípá a nové scény již nelze uložit. Možnosti nastavení: Na každém výstupu lze individuálně nastavit tyto parametry: D-start mezi 0 až 2 V, v 16 stupních (předem nastavené 1,6 V) D-min mezi 1 až 4 V, v 16 stupních (předem nastavené 1,6 V) D-max mezi 6 až 10 V, v 16 stupních (předem nastavené 10 V). Poznámka: Chceme-li výstup stmívací jednotky použít jako spínaný výstup, použijeme přídavné polovodičové relé s réleovým kontaktem 10 A (viz. kap ). strana 28

31 6.3.5 Přehled funkcí (mode) Stmívací jednotka Ovládání sběrnicovým tlačítkem - Vnější logické vstupy jsou v povolovací funkci: Funkce (mode) Ovládání (počet tlačítkových bodů) Doba stisku tlačítka Popis funkce (Vnější logické vstupy = povolovací funkce) Otočný přep. T2 Otočný přepínač T1 m1 2 stmívání ZAP/VYP horní krátká rozjasni na posledně nastavenou hodnotu horní dlouhá rozjasni na maximální hodnotu dolní krátká stmívej na minimum a vypni dolní dlouhá stmívej na minimální hodnotu Doba rozjasnění 0: ZAP VYP doba rozjasnění doba stmívání: přepínač T2 0 m2 m3 4 stmívání ZAP/VYP vlevo horní rozjasni na posledně nastavenou hodnotu vlevo dolní stmívej na minimum a vypni vpravo horní krátká rozjasni na posledně nastavenou hodnotu vpravo horní dlouhá rozjasni na maximální hodnotu vpravo dolní krátká stmívej na minimum a vypni vpravo dolní dlouhá stmívej na minimální hodnotu 4 světelná scéna ZAP/VYP vlevo horní krátká vyvolej světelnou scénu vlevo horní dlouhá (>3 s) ulož světelnou scénu do paměti vlevo dolní stmívej na minimum a vypni vpravo horní rozjasni na maximální hodnotu (není-li vypnuto) vpravo dolní krátká stmívej na minimální hodnotu (není-li vypnuto) nebo doba stmívání nebo doba rozjasnění a stmívání 1: ZAP VYP doba rozjasnění doba stmívání 0 přepínač T2 2-F: ZAP VYP doba rozjasnění doba stmívání přepínač T2 přepínač T2 m4 1 ZAP světelnou scénu krátká vyvolej světelnou scénu dlouhá (>3 s) ulož světelnou scénu do paměti Doba rozjasnění x m5 1 ZAP (s ovládací dobou) T1 rozjasni na posledně nastavenou hodnotu Doba rozjasnění m6 1 VYP (s ovládací dobou) stmívej na minimum a vypni T1 Doba stmívání ovládací doba - viz. tabulka níže m7 m8 1 1 ZAP a pak VYP se zpožděním rozjasni na posledně nastavenou hodnotu (rychlost: T2=0) po zpoždění T1 stmívej na minimum a vypni blikání zapni / vypni / vypni... (rychlost:t2=0), vypíná se s m6 Doba stmívání x ovládací doba - viz. tabulka níže x Funkce m11 až m14 se aktivují delším (>1,6 s) stiskem tlačítka mode. Indikační LED pak blikají. Funkce (mode) m11 m12 Ovládání (počet tlač. bodů) P P Tlačítkový bod Popis funkce (Vnější logické vstupy = povolovací funkce) 4 preset ZAP/VYP vlevo horní vyvolej preset (přednastavenou scénu) vlevo dolní stmívej na minimum a vypni vpravo horní rozjasni na maximální hodnotu (není-li vypnuto) vpravo dolní stmívej na minimální hodnotu (není-li vypnuto) 1 preset ZAP vyvolej preset (přednastavenou scénu) Otočný přepínač T2 Doba rozjasnění = doba stmívání Doba rozjasnění Otočný přepínač T1 Napětí preset - viz. tabulka níže m13 ** m14 ** 1 stmívání ZAP/VYP (bez paměti) krátká rozjasni na maximální hodnotu dlouhá rozjasni/stmívej na max. / min. hodnotu 1 stmívání ZAP/VYP (s pamětí) krátká rozjasni na poslední nastavenou hodnotu dlouhá rozjasni/stmívej na max. / min. hodnotu Poznámka: funkce m13 a m14 lze použít pouze u jednotky MINI strana 29

32 Otočný přepínač T1: Poloha přepínače T A B C D E F Čas (m5 a m6) 0 s 1 s 2 s 3 s 0 s Čas (m7) 10 s 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 15 m 30 m 45 m 60 m 90 m 120 m Preset (m11) napětí 1,0 V 1,5 V 2,0 V 2,5 V 3,0 V 3,5 V 4,0 V 4,5 V 5,0 V 5,5 V 6,0 V 6,5 V 7,0 V 8,0 V 9,0 V 10,0 V Otočný přepínač T2: Poloha přepínače T A B C D E F Čas 1 s 2 s 4 s 6 s 8 s 10 s 15 s 20 s 30 s 40 s 50 s 1 m 2 m 3 m 4 m 5 m Doba rozjasňování/stmívání je maximální při přednastaveném parametru Přehled funkcí (mode) Stmívací jednotka Ovládání vnějšími logickými vstupy 230 V Funkce (mode) Popis funkce (Vnější logické vstupy = spínací funkce) stmívání ZAP/VYP Otočný přepínač T2 0: Otočný přepínač T1 m1 rozjasni na posledně nastavenou hodnotu stmívej na minimum a vypni Doba rozjasnění nebo ZAP VYP doba rozjasnění doba stmívání: přepínač T2 0 1: m2 světelná scéna ZAP/VYP doba stmívání nebo ZAP VYP doba rozjasnění doba stmívání 0 přepínač T2 2-F: m3 m4 vyvolej světelnou scénu stmívej na minimum a vypni vyvolání světelné scény vyvolej světelnou scénu doba rozjasnění a stmívání ZAP VYP doba rozjasnění doba stmívání přepínač T2 přepínač T2 m5 m6 ZAP rozjasni na posledně nastavenou hodnotu VYP stmívej na minimum a vypni Doba rozjasnění x ZAP a pak VYP se zpožděním Doba rozjasnění ovládací doba - viz. tabulka níže m7 m8 rozjasni na posledně nastavenou hodnotu (rychlost: T2=0) po zpoždění T1 stmívej na minimum a vypni blikání takt 1,5 s... doba stmívání 0 x Funkce m11 a m12 se při programování aktivují delším (>1,6 s) stiskem tlačítka "mode" na stmívací jednotce. Indikační LED pak blikají. Funkce (mode) Popis funkce (Vnější logické vstupy = povolovací funkce) Otočný přep. T2 Otočný přepínač T1 m11 m12 preset ZAP/VYP vyvolej preset (přednastavenou scénu) stmívej na minimální hodnotu není-li vypnuto preset ZAP vyvolej preset Doba rozjasnění = doba stmívání Doba rozjasnění Napětí preset - viz. tabulka níže strana 30

33 Otočný přepínač T1: Poloha přepínače T A B C D E F Čas (m5 a m6) 0 s 1 s 2 s 3 s 0 s Čas (m7) 10 s 1 m 2 m 3 m 4 m 5 m 6 m 7 m 8 m 9 m 15 m 30 m 45 m 60 m 90 m 120 m Preset (m11) napětí 1,0 V 1,5 V 2,0 V 2,5 V 3,0 V 3,5 V 4,0 V 4,5 V 5,0 V 5,5 V 6,0 V 6,5 V 7,0 V 8,0 V 9,0 V 10,0 V Otočný přepínač T2: Poloha přepínače T A B C D E F Čas 1 s 2 s 4 s 6 s 8 s 10 s 15 s 20 s 30 s 40 s 50 s 1 m 2 m 3 m 4 m 5 m Doba rozjasňování/stmívání je maximální při přednastaveném parametru strana 31

34 6.4 Univerzální stmívač (typ. ozn ) Popis Stmívač je mikroprocesorově řízený s fázovým řízením přepínatelný mezi řízením úhlu zapnutí (pro indukční zátěž) a řízením úhlu vypnutí (pro odporovou a kapacitní zátěž). Stmívač lze přepnout na automatickou volbu nebo na ruční volbu vstupního napětí mezi analogovým napětím 0/10 V a řídicím napětím 1-10 V. Přepínačem DIP se volí také způsob ovládání tlačítkem nebo vstupním napětím. Vstupní část stmívače je galvanicky oddělena od výkonové části, připojené na síť 230 V. Stmívač je 100% stmívatelný pro signál 0/10 V nebo 1-10 V a je vybaven elektronickou ochranou proti zkratu, ochranou proti přetížení a proudové asymetrii. Ochrany mají automatický reset (návrat). Obr Na čelní straně stmívače jsou umístěny LED pro indikaci nastavených funkcí a pro indikaci přetížení. Posuvnými 4x DIP přepínači se nastavují funkce stmívače. Stmívač lze ovládat: stmívací jednotkou (typ. ozn , ) elektronickým potenciometrem (0/10 V, typ. ozn , 1-10 V typ. ozn ) zapínacím kontaktem relé - spínací jednotky nebo tlačítky (typ. ozn ). Stmívač je odrušen podle EN a má zabudovaný odrušovací síťový filtr signálu HDO v síti). (pro potlačení rušení strana 32

35 Schéma zapojení (obr. 6.13): Technické údaje univerzální stmívač O5-707 Napájení Maximální zátěž Minimální zátěž Při kapacitní zátěži: Paměť Rozměry 230 V / 50 Hz 600 VA / W 35 W odporová zátěž 2 elektronické transformátory nebo 1 elektronický transformátor a 1 elektronická zátěž (typ. ozn ) ano, s možností vypnutí přepínače DIP 4 TE; vxšxh: 89x70x54,5 mm Upozornění: maximální výkon stmívače závisí na teplotě okolí! Při zapojení indukční zátěže se musí dodržet: indukční transformátory musí být zatíženy nejméně na 75 % při výpočtu výkonu s indukčními transformátory se musí zohlednit účiník cosφ u transformátorů s toroidním jádrem je maximální výkon omezen na 450 W Nastavení posuvných DIP přepínačů strana 33

36 Obr Přepínač DIP 1: poloha ON: fázové řízení s řízením úhlu zapnutí pro stmívání indukční zátěže, 1. žlutá LED svítí poloha OFF: fázové řízení s řízením úhlu vypnutí pro stmívání odporové a kapacitní zátěže, ale i smíšené. Nevhodné pro indukční zátěže! Stmívač je dodáván v tomto standardním továrním nastavení. V případě pochybností o druhu zátěže se volí toto nastavení stmívače. Odporovou zátěž tvoří: žárovky, 230 V halogenové žárovky ap. Kapacitní zátěž tvoří: elektronické transformátory ap. Upozornění: elektronické transformátory s výkonem větším než 105 VA často nejsou vhodné pro stmívání a mají sklon ke kolísání světelného toku. Při použití pouze kapacitní zátěže musí být stmívač zatížen minimální zátěží: 2 nebo více elektronických transformátorů nebo 1 elektronický transformátor + 1 přídavná elektronická zátěž (typ. označení ). Přepínač DIP 2: poloha ON: tlačítkové ovládání Zapínacím kontaktem tlačítka - krátký stisk: ZAP, VYP, dlouhý stisk: rozjasňování a stmívání. Následující stisk invertuje funkci. Tlačítkové ovládání s pamětí nebo bez paměti - Je-li DIP2 v poloze ON, pak může stmívač pracovat s pamětí (přepínač DIP 4 ON) nebo bez paměti (přepínač DIP 4 OFF). Bez paměti stmívač zapne vždy na maximální úroveň osvětlení. S pamětí stmívač zapne na posledně nastavenou (a v paměti uloženou) úroveň osvětlení. Po zapnutí napájecího napětí stmívač rozjasňuje vždy na 20% úroveň, aby bylo zapnutí viditelné. poloha OFF: ovládání vstupním napětím. Přepínač DIP 3: Nastavení druhu vstupního napětí (je-li DIP 4 OFF - ruční volba vstupního signálu): poloha ON: 0/10 V podle IEC , svítí druhá žlutá indikační LED. V rozsahu napětí od 1 do 10 V stmívač řídí výkon (intenzitu osvětlení) od 0,1 do 100%. Při napětí pod 1 V stmívač vypne (funguje jako polovodičové relé). strana 34

37 poloha OFF: 1-10 V podle EN 60929, druhá žlutá indikační LED nesvítí. V rozsahu od 1 do 10 V stmívač řídí výkon (intenzitu osvětlení) od 0,1 do 100%. Přepínač DIP 4: Poloha ON: automatická volba druhu vstupního napětí. Poloha OFF: ruční volba druhu vstupního napětí přepínačem DIP Indikační LED pro indikaci zvoleného druhu provozu a pro indikaci poruch Univerzální stmívač má na čelní straně 4 indikační LED s následující indikací (zleva doprava): LED 1 (žlutá): svítí při fázovém řízení s řízením úhlu zapnutí (DIP 1 ON). LED 2 (žlutá): svítí při zvoleném vstupním napětí 0/10 V (DIP 3 ON) LED 3 (červená): nadproudové přetížení, ochrana proti nadproudu a zkratu je aktivní; po odstranění závady v obvodu se musí stmívač resetovat tlačítkem "RESET" nebo řídící vstupní napětí se nastaví na minimum (0, resp. 1 V). První stupeň ochrany proti přetížení (LED 3 bliká): Ochrana se aktivuje při teplotě na chladiči >105 C. Výkon stmívače se automaticky omezí na 20% (stmívač lze řídit jen do 20%). Po poklesu teploty LED zhasne a výkon stmívače není omezen. Druhý stupeň ochrany proti přetížení: Ochrana se aktivuje při teplotě na chladiči >115 C. Stmívač je vypnut. Při poklesu teploty stmívač se automaticky zapne. Upozornění: Tato ochrana nemá žádnou funkci ochrany před úrazem elektrickým proudem! Elektrický obvod musí být řádně jištěn a případně vybaven doplňkovou ochranou proudovým chráničem. LED 4 (červená): přepětí, ochrana proti přepětí je aktivní. Ochrana se aktivuje při přepětí >480 V po dobu delší než 100 ms. Aktivace ochrany může být způsobena různými příčinami: přepětí v síti 230 V indukční transformátory s vysokou indukčností, které nejsou dostatečně zatíženy (minimální zatížení pro indukční transformátory je 50 %) nebo s proměnlivým zatížením (způsobené např. vadným svítidlem) stmívač pracuje v nevhodném fázovém řízení (např. řízení úhlu vypnutí při indukční zátěži). Po odstranění závady se stmívač resetuje: tlačítkem RESET, nebo nastavením vstupního napětí na minimum (0, resp. 1 V). LED 3+4 (svítí obě): indikace stejnosměrné složky napětí na výstupu nebo asymetrie. Ochrana se aktivuje, je-li stejnosměrná složka napětí na výstupu > 1,5 V. To může nastat např. při stmívání indukčních zátěží při fázovém řízení úhlu vypnutí (chybné nastavení). Asymetrie napětí způsobuje silné hučení transformátorů a jejich zahřívání, které může vést až k jejich poškození Vstupní obvod stmívače Vstupní svorky: - pro záporný pól vstupního napětí + pro řídicí signál (analogové napětí 0/10 V nebo řídicí napětí 1-10 V). Důležité upozornění: Vstupní svorky jsou společné pro oba druhy řídicího signálu i pro ovládání tlačítkem. Je nutné dodržet polaritu zapojení! strana 35

38 Při paralelním zapojení vstupů více stmívačů dodržet polaritu napětí! Vstupní obvod stmívače je galvanicky oddělen od napětí 230 V. Stupeň oddělení odpovídá předpisům pro ochranu malým napětím ( bezpečné malé napětí, SELV ). Řídicí napětí 1-10 V je definováno v normě EN Řízení napětím 1-10 V se používá hlavně při řízení stmívatelných elektronických předřadníku pro zářivky potenciometry (typ. označení ). Zapojení se označuje také jako "proudový nor" a velikost proudu je řídicí veličinou. Zapojení s řídicím napětím 1-10 V se podstatně liší od zapojení s analogovým napětím 0/10 V, při kterém se na vstupní obvod stmívače přivádí signál napětí. Napěťový signál 0/10 V se používá zejména v profesionálních zařízeních pro řízení osvětlení (např. Niko Silicon Controls, nebo stmívací jednotka Nikobus ). Ovládání stmívače tlačítkem (typ. ozn ) nebo jiným bezpotenciálovým kontaktem. Na svorku "-" a "+" se připojí bezpotenciálové kontakty v paralelním zapojení více tlačítkových spínačů. Tlačítka se v žádném případě nesmí připojit na síťové napětí 230 V. Nastavení stmívače na plný výkon (100%): Při odpojeném síťovém napájení se nastaví přepínače DIP 4: OFF (ručně) a DIP 3: OFF (signál 1-10 V a odpojí se přívody na vstupní straně. Pak se stmívač připojí na síť. Stmívač bude pracovat na 100% výkon i bez připojeného řídicího signálu. Chlazení: Stmívač má vlastní ztrátový výkon cca. 1,2% ze jmenovitého výkonu zátěže (např. pro výkon 500 W činí ztráty 6 W), které se proměňují v teplo. Proto musí být stmívač chlazen konvekčním prouděním vzduchu. V rozváděči nebo v rozvodnici musí být dostatečné proudění vzduchu přirozeným větráním nebo nucené ventilátorem. Modulové stmívače vedle sebe instalujte vždy s mezerou min 1 TE. strana 36

39 Ovládání tlačítky, s pamětí poslední hodnoty, přepínače: 0 I 0 I krátký stisk: ZAP / VYP delší stisk: nahoru / dolů. Při rozjasňování: stop při 100%. Při stmívání: na minimum,stop na 2 s, pak rozjasňování. Následující delší stisk invertuje funkci. Ovládání tlačítky, bez paměti poslední hodnoty, přepínače: 0 I 0 0 krátký stisk: ZAP / VYP delší stisk: nahoru / dolů. Při rozjasňování: stop při 100%. Při stmívání: na minimum,stop na 2 s, pak rozjasňování. Následující delší stisk invertuje funkci. Obr strana 37

40 Krok 1: Volba fázového řízení s úhlem zapnutí nebo s úhlem vypnutí (obr. 6.16) Krok 2: Volba ovládání (obr. 6.17) strana 38

41 6.5 Sběrnicová tlačítka Popis Každé sběrnicové tlačítko má 2, 4, až 8 tlačítkových bodů (v designu Cirio). Tlačítkový spínač sběrnicového tlačítka má 3 polohy: horní a dolní stisk jsou pracovní polohy (to odpovídá stisku horního a dolního tlačítkového bodu), v klidu je ovládací kryt tlačítka ve střední poloze. Design ST je stejný jako design domovního spínače pro napětí 230 V Niko (viz. katalog Domovní elektroinstalační přístroje a systém Nikobus). ST v systému Nikobus nespínají přímo spotřebiče, ale při stlačení tlačítkového bodu vysílají na sběrnici zprávu s povelem pro ZAP nebo VYP. Tlačítko nevyžaduje žádné nastavení. Funkce (tj. akce, která má být provedena při stisku tlačítka) se neurčuje v tlačítku, ale při programování spínací, roletové nebo stmívací jednotky systému Nikobus. Sběrnicové tlačítko se instaluje na standardní montážní krabici pro zapuštěnou montáž. Pro vícenásobnou montáž sběrnicových tlačítek není zapotřebí instalovat další krabice, vždy vystačíme pouze s jednou krabicí. To platí i pro rozšíření jednoduchého tlačítka na vícenásobné není nutné vrtat další otvor do stěny pro montážní krabice. Při stisku tlačítka se na sběrnici vyšle povel - zpráva, která obsahuje adresu sběrnicového tlačítka a kód povelu. Při stisku delším než 8 s se vysílání povelu automaticky přeruší a sběrnice může přijímat další povely. Sběrnicová tlačítka mají 3 varianty, ovládací kryty mají 4 varianty (obr. 6.18): sběrnicové tlačítko se 2 tlačítkovými body, ovládací kryt (1) sběrnicové tlačítko se 2 tlačítkovými body + LED, ovládací kryt s čočkou (1) sběrnicové tlačítko se 4 tlačítkovými body, dělený ovládací kryty s nebo bez popisného štítku Každé sběrnicové tlačítko má jedinečnou, ve výrobě naprogramovanou adresu, tj. při výrobě se každému vyrobenému tlačítku přidělí adresa (22+2 bity, tj. více než 4 milióny různých adres). strana 39

42 6.5.2 Montáž Sběrnicové tlačítko lze instalovat na montážní krabici bez ohledu na to, je-li montážní deska jednoduchá nebo vícenásobná. Obr Sběrnicové tlačítko se upevní na montážní desku plošného spoje středovým šroubem. Pružné kontakty na tlačítku se přitom propojí s kontakty plošného spoje montážní desky. Na zadní straně montážní desky je svorkovnice pro připojení sběrnicového vedení. Montážní deska tudíž slouží pro upevnění tlačítka a také propojuje tlačítko se sběrnicí. Toto konstrukční uspořádání umožňuje demontovat tlačítko bez rozpojení sběrnicového vedení Technické údaje sběrnicová tlačítka Provozní teplota okolí 0 až 50 C Napětí Počet adres Délka zprávy Maximální doba ovládání Sběrnicové vedení 9 V stejnosměrných (SELV, bezpečné malé napětí) 22 bitů (cca. 4 milióny různých adres) 35 ms 8 s dvojvodičové 2 x 0,8 mm, stíněné nebo nestíněné dle souběhu s vedením 230 V strana 40

43 6.6 Montážní desky Obr Popis Montážní deska (s plošnými spoji) slouží pro upevnění sběrnicového tlačítka a pro jeho propojení se sběrnicovým vedením. Montážní deska se upevní šrouby na montážní krabici. Třmen s rozpěrkami (typ. ozn , objednává se zvlášť) slouží pro upevnění do krabice, která nemá otvory pro šrouby. Montážní deska vícenásobná se dodává ve svislém nebo vodorovném provedení. Slouží pro upevnění 2, 3, nebo 4 sběrnicových tlačítek s příslušným vícenásobným rámečkem. I vícenásobná montážní deska se instaluje na jednoduchou montážní krabici, montážní deska může být vždy ve dvou směrech otočena (doleva a doprava, nebo nahoru a dolu). Standardní montážní deska má 4pólovou svorkovnici, 2 svorky pro sběrnicové vedení a 2 svorky pro vodiče napájení signalizačních LED na tlačítku. Jednoduchá montážní deska s kovovým rámem slouží pro upevnění na nerovném povrchu nebo v kombinaci s jinými přístroji (zásuvka, termostat, spínač ap.). Při vícenásobném uspořádání se pro propojení montážních desek použije propojovací kablík s konektory (typ. ozn ) Technické údaje Materiál Tloušťka Epoxy - laminátová deska 1 mm Svorkovnice 4 pólová (svorky L L a B B) Upevnění sběrnicového tlačítka Upevnění na stěnu Standardní provedení: Popis středovým šroubem na montážní krabici šrouby nebo třmenem s rozpěrkami montážní deska 1násobná montážní deska 2násobná svislá 71 mm Typové označení strana 41

44 montážní deska 3násobná svislá 71 mm montážní deska 2násobná vodorovná 71 mm montážní deska 3násobná vodorovná 71 mm montážní deska 4násobná vodorovná 71 mm montážní deska 1násobná s kovovým rámem pružný propojovací kablík třmen s rozpěrkami Zapojení sběrnicového tlačítka Nikobus: Sběrnicové tlačítko se vkládá na montážní desku plošného spoje a společně do krycího rámečku spínače. Sběrnicový kabel o průřezu min. 2 x 0,8 mm, který se připojuje na svorkovnici montážní desky, propojuje všechny montážní krabice paralelně (kabel je ve svorce montážní desky nasmyčkován). Na svorky s označením BB se připojí dva vodiče sběrnice (na polaritě nezáleží), na svorky označené LL se připojí dva vodiče pro napájení signalizačních LED (případně snímače detektoru pohybu). Pokud se použijí standardní přístroje NIKO pro napětí 230 V ve společném krycím rámečku se sběrnicovými tlačítky Nikobus, použijí se pro instalaci přístrojů samostatné montážní krabice. Pak se ale použijí samostatné jednoduché montážní desky pro sběrnicová tlačítka např. v kovovém rámu, které se propojí pružným kablíkem. Obr Montážní deska v kovovém rámu strana 42

45 Obr Montáž sběrnicových tlačítek 6.7 Radiofrekvenční RF dálkové ovládání Systém bezdrátového radiofrekvenčního (RF) dálkového ovládání lze propojit se systémem Nikobus pomocí radiofrekvenčního převodníku Tímto způsobem lze v systému Nikobus bezdrátově a z různých místností ovládat různé spotřebiče - spínat a stmívat osvětlení, spínat ventilátory, rolety, žaluzie atd. RF ovládání se uplatní zejména v místnostech s posuvnými příčkami, při rekonstrukci a renovaci objektů a při rozšíření stávající elektroinstalace nebo tam, kde se zapomněla instalovat montážní krabice se sběrnicovým kabelem. Je vhodný zejména pro objekty, kde z různých důvodů nelze sekat a vrtat do zdí. strana 43

46 6.7.1 Modulový převodník RF přijímač (typ. ozn ) Přijímač signálů z RF tlačítkových nástěnných vysílačů a RF ručních dálkových ovládačů, převodník zpráv do systému Nikobus. RF převodník je napájen ze sítě 230V (spotřeba 1 W) a převádí RF signály sepnutí kontaktů na zprávy na sběrnici Nikobus. V systému stačí v podstatě jen jeden modulový RF převodník. Několik RF převodníků se používá jen při větších vzdálenostech, aby byl prostor pokryt podle dosahu vysílačů a přijímačů. Tímto způsobem lze dálkovým RF ovládáním ovládat všechny funkce systému Nikobus. Max. počet vysílačů na jeden přijímač: neomezený Dosah přijímače: přibližně 30 m, na volném prostranství 100 m Obr Vnější anténa s konektorem umožňuje příjem RF signálů pro modulové RF přijímače, zabudované v kovovém rozváděči, resp. rozvodnici. Vnější anténu použijte u oceloplechových rozváděčů, např. U7-eco, O7-eco, Profi Line ap Radiofrekvenční vysílače - ovládače RF ovládače se dodávají ve dvou provedeních: jako nástěnné a ruční. Tyto vysílače v systému Nikobus komunikují s modulovým převodníkem Lze je ale s velkou výhodou využít i pro komunikaci s RF přijímači s výstupními kontakty 8 A - 1kanálovými modulovými RF přijímači spínači (05-351) nebo 2kanálovými RF přijímači (05-352) pro přímé spínání spotřebičů bez využití sběrnice Nikobus. Stmívání prostřednictvím RF modulů lze přímo realizovat těmito RF přijímači, které ovládají modulové stmívače v impulzním (tlačítkovém) ovládání, nebo použitím RF přijímače (05-350) pro řízení stmívačů a elektronických předřadníků řídicím napětím 1-10 V (více informací viz. katalog Domovní elektroinstalační přístroje a systém Nikobus (SK NIKO 03 CZ), kap. 6, 8 a 10 - Technické informace a programování modulových RF jednotek. Nástěnný tlačítkový spínač RF vysílač Přístroj má stejný design jako konvenční domovní spínač Niko. Lze jej upevnit lepením nebo přišroubováním na libovolný podklad zeď, stůl, sloup, okno ap. a lze jej kdykoliv přemístit. Dosah vysílače v budově je do 30 m (dosah je omezen kovovými konstrukcemi). Obr strana 44

47 Ruční dálkový ovládač RF vysílač Dálkový ovládač má 4 kanály. Číselnými tlačítky se volí požadovaný kanál: 1, 2, 3 nebo 4. Tlačítky A, B, C nebo D se volí jedna ze 4 požadovaných funkcí pro každý kanál samostatně, např. s funkcemi ZAP, VYP, nahoru, dolů. Každý kanál může řídit několik přijímačů. Ovládač je napájen 2 bateriemi 2 x 1,5 V (typ AAA-LR03). Kontrola baterie: nerozsvítí-li se zelená kontrolka LED při stisknutí jednoho z tlačítek, je třeba vyměnit baterii (není součástí dodávky). Dosah vysílače: 30 m v budově, 100 m ve volném prostranství (dosah je omezen kovovými konstrukcemi). Obr Převodníky Nikobus Různé senzory, jako např. termostatický spínač, dveřní a okenní spínače, soumrakové spínače, spínací hodiny, snímače rychlosti větru, detektor rozbití skla ale také konvenční domovní spínače a tlačítkové spínače lze do systému Nikobus integrovat pomocí převodníků. Převodník mění sepnutí kontaktu na zprávu, kterou vyšle na sběrnici Nikobus. Převodníky se dodávají ve dvou provedeních: převodníky ve tvaru desky s plošnými spoji se zalitými součástkami; deska se jednoduše vloží do montážní krabice spolu se spínačem modulové převodníky pro montáž na lištu DIN, s bočním konektorem pro připojení soumrakového spínače, spínacích hodin a modulu binárních vstupů Převodník pro tlačítka (typ. ozn ) Převodník převádí zapnutí kontaktu tlač. spínače na zprávu, kterou vyšle na sběrnici Nikobus. Vysílání zprávy se opakuje po dobu stisku tlačítka, maximálně však po dobu 8 s. Nebyla-li zpráva v systému Nikobus úspěšně přijata, stisk tlačítka se zopakuje. Převodník má 2 vstupy pro (bezpotenciálové) tlačítkové kontakty a připojení na sběrnici. Převodník je napájen po sběrnici, nepotřebuje tudíž žádné jiné napájení. Upozornění: společné vodiče (common) různých převodníků se nesmí propojit; každý převodník a jeho 1 nebo 2 kontakty tlačítka tvoří tudíž oddělený obvod. Teplota okolí: 0 až 50 C, rozměry: 27x40x5 mm Schéma zapojení (obr. 6.27): Převodník pro spínače (typ. ozn ) Převodník převádí zapnutí a rozepnutí kontaktu na zprávy, které vysílá na sběrnici Nikobus. Při zapnutí kontaktu se vysílá zpráva pro ZAP (v trvání asi 300 ms). Při rozepnutí kontaktu se vysílá zpráva pro VYP (v trvání asi 300 ms). Mezi rozepnutím a zapnutím kontaktu musí být klidový interval minimálně 200 ms. Nebyla-li zpráva v systému Nikobus úspěšně přijata, stisk spínače se musí opakovat. Převodník má 1 vstup pro (bezpotenciálový) kontakt a připojení na sběrnici. Převodník je napájen po sběrnici, nepotřebuje tudíž žádné jiné napájení. Převodník je vhodný pro spínací funkce s občasným ovládáním (např. dveřní kontakt). Upozornění: vodiče dvou nebo více převodníků se nesmí propojit; každý převodník a jeho kontakt tvoří tudíž oddělený obvod. Teplota okolí: 0 až 50 C, rozměry: 27x40x5 mm Schéma zapojení (obr. 6.28): strana 45

48 6.8.3 Modulový převodník (typ. ozn ) Modulový převodník pro montáž na lištu DIN, s bočním konektorem pro připojení soumrakového spínače, spínacích hodin a modulu binárních vstupů převádí spínací signály těchto přístrojů na zprávu, kterou vysílá na sběrnici Nikobus. Převodník slouží i pro napájení těchto přístrojů. Boční 10pólový konektor na levé straně slouží pro připojení uvedených přístrojů. Převodník je napájen ze sítě 230 V. Na sběrnici Nikobus se připojuje dvěma svorkami B1, B2. Převodník má 4 vstupní kanály, což umožňuje připojení modul. přístrojů v různých kombinacích např.: 1 x 2kanálové spínací hodiny a 2 x soumrakový spínač nebo 4 x soumrakové spínače nebo 1 x 4kanálové spínací hodiny nebo 1 x modul binárních vstupů pro 4 bezpotenciálové kontakty nebo 4 x telefonní rozhranní 1kanálové, nebo 1 x 4kanálové. Zabezpečení přenosu dat: Převodník má zabudovanou kontrolu, která vyšle zprávu, jen je-li sběrnice volná. V případě konfliktu provozu na sběrnici se zpráva vyšle opakovaně automaticky. Upozornění: Při zapojení převodníku je třeba dbát na správnou polaritu sběrnice (B1 a B2). Napájecí napětí: 230 V / 1 W Rozměry: 2 TE, vxšxh: 82 (45) x 35 x 68 mm Schéma zapojení převodníku s jednotlivými přístroji (obr. 6.29): Schéma zapojení převodníku v kombinaci s přístroji (obr. 6.30): strana 46

49 6.9 Modul binárních vstupů pro 4 bezpotenciálové kontakty (typ. ozn ) Popis Modul binárních vstupů má 4 vstupy pro připojení bezpotenciálových kontaktů (stav kontaktu se snímá napětím 5 V). Ke každému vstupu je přiřazen přepínač 0 AUTO - I (umožňuje ruční přepnutí vstupu) a indikační LED. Modul binárních vstupů se připojuje na sběrnici přes modulový převodník (typ. ozn ), ze kterého je také napájen. Modul je propojen s převodníkem 10pólovým konektorem na boční stěně přístrojů. Typickými aplikacemi jsou: kontakty z telefonního rozhraní, z alarmových systémů, signální kontakty, kontakty z ovládačů žaluzií... Poloha přepínače výstupu: I = zapnut A = automaticky O = vypnut Obr V systému Nikobus se jednotlivým vstupům modulu přiřadí funkce při programování spínací, roletové nebo žaluziové jednotky obdobným způsobem jako u sběrnicových tlačítek: v příslušném kroku programování se místo tlačítka přepne přepínač příslušného vstupu z polohy O do polohy I a pak do polohy A. Při programování na začátku je přepínač v poloze 0. Typické příklady použití modulu binárních vstupů: připojení telefonního rozhraní, EZS (elektrický zabezpečovací systém), EPS (elektrický požární systém), detektor slunečního záření, větru, deště ap. Sběrnicový kabel (napětí SELV) se klade s minimálním odstupem 10 mm od silového vedení 230 V. Přepínači na přední straně přístroje lze jednotlivé vstupy trvale zapnout (I) nebo vypnout (O). V poloze přepínače A je vstup řízen připojeným kontaktem. Modul vyšle při zapnutí zprávu ZAP, při rozepnutí zprávu VYP Technické údaje Počet binárních vstupů: Teplota okolí: Napětí na vstupu: Zdroj napájení: Délka vedení na vstupu: Rozměry: 4 bezpotenciálové kontakty 0 až +50 C 5 V DC z modulového převodníku SELV max. 30 m šířka 2 TE, šxvxh: 35x82(45)x68 mm strana 47

50 6.10 Modulové spínací hodiny Modulové digitální spínací hodiny umožňují spínání různých spotřebičů podle zadaného časového programu. Kanálům hodin lze přiřadit libovolnou funkci systému Nikobus. Oblasti použití: spínání osvětlení, vytápění, hlídání ap. Spínací hodiny mají týdenní program umožňující individuální spínání každého kanálu v každém dnu týdne. Hodiny jsou 2kanálové (mají také funkci pro simulaci přítomnosti osob) a 4kanálové (lze je synchronizovat s přesným časem SEČ pomocí zvláštního přijímače DCF 77). Spínací hodiny se připojují na sběrnici přes modulový převodník (typ. ozn ), ze kterého jsou také napájeny. V systému Nikobus se jednotlivým kanálům spínacích hodin přiřadí funkce při programování spínací, roletové nebo žaluziové jednotky obdobným způsobem jako u sběrnicových tlačítek: v příslušném kroku programování se místo tlačítka přepne přepínač příslušného kanálu "ručně ZAP/VYP". Další technické detaily jsou uvedeny v kapitole Modulové spínací hodiny 2kanálové (typ. ozn ) Obr Technické údaje: Počet kanálů 2 Programy týdenní, denní Doba chodu při napájení z vlastní baterie 150 h Nabíjecí čas baterie 140 h Prázdninový program nastavený program lze přeskočit až do max. 99 dnů Teplota okolí -10 až +55 C Indikace stavu sepnutí kanálů ano Nejkratší interval 1 minuta Programovatelnost každou minutu Počet míst paměti 42 Přepínání letní/zimní čas ruční Kryt plombovatelný Generátor náhodných časů programovatelný Displej LCD Přesnost chodu ± 5 minut za rok Rozměry 2 TE, vxšxh: 82(42)x35x68 mm strana 48

51 Modulové spínací hodiny 4kanálové (typ. ozn ) Obr Technické údaje: Počet kanálů 4 Programy týdenní, denní a kalendářní Doba chodu při napájení z vlastní baterie 72 h Nabíjecí čas baterie 70 h Teplota okolí -10 až +45 C Indikace stavu sepnutí kanálů ano Nejkratší interval 1 minuta Programovatelnost každou minutu Počet míst paměti 322 Přepínání letní/zimní čas automaticky nebo přijímačem přesného času Kryt plombovatelný Displej LCD Přesnost chodu ± 2,5 s za den bez připojení na přijímač přesného času Rozměry 6 TE, vxšxh: 82(42)x107x68 mm Přijímač přesného času se zdrojem (typ. ozn ) Obr Přijímač přesného času sestává z přijímače se zabudovanou anténou, který se instaluje na stěnu a z modulového zdroje napájení. Přijímač přijímá vysílání DCF77 vysílače přesného času. Přijímač je propojen na 4kanálové spínací hodiny (viz. schéma zapojení). Přijímač umožňuje přesnou synchronizaci spínacích hodin se SEČ hodinami - řízení z Frankfurtu a automatické přepínání zimního a letního času. Rozměry: Přijímač DCF 77: vxšxh: 50x100x40 Napájecí zdroj: šířka 2 TE, vxšxh: 82(45)x35x68 mm strana 49

52 6.11 Soumrakový spínač (typ. ozn ) Popis Přepínač rozsahů citlivosti Potenciometr nastavení citlivosti Soumrakový spínač Modulový převodník Světelný senzor Obr Popis Obr Schéma zapojení Soumrakový spínač je řízen senzorem, který snímá intenzitu denního osvětlení. Oblasti použití: spínání osvětlení, ovládání rolet, žaluzií, markýz. Soumrakový spínač se připojuje na sběrnici přes modulový převodník (typ. ozn ), ze kterého je také napájen. Spínač zapne při poklesu intenzity denního osvětlení pod nastavenou mez a rozepne při překročení intenzity denního osvětlení nad nastavenou mez. V systému Nikobus se jednotlivým soumrakovým spínačům přiřadí funkce při programování spínací, roletové nebo žaluziové jednotky obdobným způsobem jako u sběrnicových tlačítek: v příslušném kroku programování se místo tlačítka aktivuje soumrakový spínač otáčením potenciometru (a případně přepínače rozsahu). Zapnutí spínače je signalizováno zelenou LED "sběrnice aktivní" na modulovém převodníku Technické údaje Teplota okolí - soumrakový spínač - senzor denního osvětlení Volitelné rozsahy Indikace stavu spínače Stupeň krytí - soumrakový spínač - světelný senzor Délka vedení mezi spínačem a senzorem Napájení Rozměry -10 až +55 C -30 až +70 C lx nebo lx LED IP20 IP65 max. 100 m přes modulový převodník 2TE šxvxh: 35x82(45)x68 strana 50

53 6.12 Detektor pohybu PIR 180 (typ. ozn a XX-784) Detektor pohybu Nikobus pro zapuštěnou montáž s úhlem snímání 180 je vlastně pasivní infračervený (PIR) detektor. Detektor reaguje na změny tepelného záření v prostoru před detektorem v úhlu snímání 180. Vstoupí-li osoba do snímané oblasti, detektor vyšle zprávu "ZAP" na sběrnici. Po opuštění snímaného prostoru osobou nebo nezjistí-li detektor žádný pohyb, vyšle po uplynutí prodlevy na sběrnici další zprávu "VYP". Obr Detektor pohybu sestává ze spodní části (přístroje pro zapuštěnou montáž typ. ozn ) a ze senzoru (typ. ozn. XX-784), který se zaklapne na spodní část - aktor. Snímač má na přední straně tlačítko pro manuální spínání osvětlení. Pod krytem vepředu jsou dva potenciometry. První potenciometr slouží pro nastavení dolní meze intenzity osvětlení, při které detektor, zjistí-li přítomnost osoby, zapne. Druhým potenciometrem se nastavuje zpoždění vypnutí. Po vyslaní zprávy "ZAP" se předpokládá interval nejméně 2 s, než může být opětovně vyslána zpráva "ZAP" (ochrana proti rušení tepelným zářením spínaných světel). Ruční spínání osvětlení: Je-li tlačítko sepnuto z automatického provozu, detektor vyšle na sběrnici zprávu "ZAP" a rozsvítí se vepředu detektoru červená LED. Detektor pak nereaguje na pohyb osob. Po opětovném sepnutí detektor reaguje na pohyb osob ve snímané oblasti a - je-li intenzita osvětlení menší, než nastavená hodnota vyšle zprávu "ZAP", resp. po uplynutí nastaveného zpoždění vyšle zprávu "VYP". Programováni detektoru v systému Nikobus viz. kapitola 14. Schéma zapojení (obr. 6.38): Technické údaje: zpoždění vypnutí: 2 s až 30 min dolní mez intenzity osvětlení: 2 až 1000 lx dosah: 8 m doporučená výška instalace: 0,8 2,2 m napájecí napětí: 12 V AC, 0,2 W teplota okolí: 0 až +50 C použití pouze pro vnitřní prostory, IP 20 strana 51

54 6.13 Telefonní rozhraní TELECONTROL TELECONTROL telefonní rozhraní, 1 kanál (typ. ozn ) Popis: Telefonní rozhraní Nikobus umožňuje dálkové ovládání spotřebičů prostřednictvím telefonní sítě. Ovládacím přístrojem je buď tlačítkový telefonní přístroj nebo ruční dálkový ovládač telefonního rozhraní. Přístroje musí být vybaveny tlačítkovou frekvenční volbou čísla (DTMF). Přístroj má tónovou zpětnou signalizaci stavu reléového výstupu. Zabudované relé může být ovládáno místně tlačítky na přední straně přístroje nebo připojeným vnějším tlačítkem. Funkce spínání po telefonní lince je chráněna 4místním kódem. Číselný kód se nastavuje na čelním panelu přístroje otočnými přepínači. Obdobně se přepínačem nastavuje i počet zvonění. Dvě LED signalizují stav relé (ZAP/VYP) a stav rozhraní (volaný / pohotovost). Reléový výstup může přímo spínat spotřebič nebo externí digitální vstupy A nebo B jednotek Nikobus. Technická data: Napájení telefonního rozhraní: 230 V AC,1,5VA Reléový výstup: 10 A Vyzváněcí frekvence: 23 Hz až 54 Hz Provozní teplota okolí: -5 C až 45 C Evropská certifikace: C TR 21, BAPT 23 ZV 5 73 / 23 / EWG, 89 / 336 / EWG Rozměry: 4TE strana 52

55 TELECONTROL - telefonní rozhraní, 4 kanály (typ.ozn ) Popis: Telefonní rozhraní Niko Telecontrol umožňuje obousměrnou komunikaci při dálkovém ovládání spotřebičů. Zpětné hlášení o stavu sepnutí se uskutečňuje zprávami, zaznamenanými v paměti přístroje. Přístroj má kapacitu pro autonomní volbu až 4 předprogramovaných čísel a pro zobrazení až 4 zaznamenaných alarmových zpráv. Tyto zprávy se aktivují kontaktními vstupy, ovládanými např. spínací jednotkou Nikobus. Pro spínání spotřebičů má Telecontrol 4 polovodičové výstupy s otevřeným kolektorem. Tyto výstupy mohou být připojeny k systému Nikobus přes externí vstupy A a B spínacích jednotek. nebo přes modul digitálních vstupů (05-054). Funkce spínání po telefonní lince je chráněna 4místním kódem. Je-li v případě alarmu telefonní linka obsazena, je spojení automaticky uvolněno. Není-li vyslaná poplašná zpráva potvrzena volanou osobou, je aktivován lokální alarmový výstup. Potvrzení se provádí prostřednictvím tlačítkového telefonu nebo pomocí ručního dálkového ovládače telefonního rozhraní. Oba přístroje musí být vybaveny tlačítkovou frekvenční volbou čísla (DTMF). Programování se provádí pomocí zabudovaného LCD displeje a 5 tlačítek. Použití nouzového zdroje napájení (UPS) zaručuje úplnou funkčnost telefonního rozhraní i v případě výpadku sítě 230 V. Technická data: Napájení telefonního rozhraní: 230 V AC, 5,2 VA nebo 12 V DC 0,3 W Polovodičové výstupy: 4x24V DC, 50 ma (zkratuvzdorné) Polovodičový výstup - lokální alarm: 1x24 V DC, 50 ma (zkratuvzdorný) Alarmové vstupy: 4 beznapěťové zapínací kontakty (impulz > 50 ms) Vyzváněcí frekvence: 20 Hz až 60 Hz Telefonní linka: analogová podle CTR 21 Evropská certifikace: CTR21,BAPT 23 ZV5, 73 / 23 / EWG, 89 / 336 / EWG Provozní teplota okolí: -5 C až +45 C Rozměry: 8TE MIKROTELEFON pro záznam zpráv Telecontrol (typ. ozn ) Pro záznam jednotlivých zpráv přijímaných telefonním rozhraním je potřebný mikrotelefon, který se zapojuje do 4pólového konektoru RJ na čelním panelu. Mikrotelefon se objednává samostatně. strana 53

56 6.14 Modulové stmívače (ovládané spínací jednotkou) Na spínací jednotku Nikobus lze připojit také stmívače typové řady Niko s ovládacím tlačítkem pro ruční ovládání stmívače přímo na stmívači. Pro ovládání stmívače ze spínací jednotky se použije reléový (kontaktový) výstup spínací jednotky. Pro každou skupinu stmívaných svítidel se osazuje alespoň jeden stmívač. Při programování spínací jednotky se zvolí (mode) funkce 4 "tlačítko" a k funkci se přiřadí příslušné sběrnicové tlačítko. Alternativně lze použít i stmívací jednotku Nikobus (typ. ozn ) a příslušný univerzální stmívač se vstupem 0/10 V (viz. kap. 6.3). Ovládání: Krátký stisk tlačítka zapne nebo vypne stmívač (funguje jako spínač). Delší stisk zvyšuje nebo snižuje intenzitu osvětlení. Celý cyklus (z minima na maximum a zpět na minimum) trvá asi 8 s. Opětovný stisk tlačítka invertuje funkci. Interval mezi dvěma stisky musí být min. 0,5 s Použití stmívačů dle charakteru zátěže světelného zdroje Žárovky 230 V nebo halogenové žárovky 230 V: jednofázově: stmívač , , , (max W) nebo řídicí modul max. 4 výkonové stmívače , , , (max.4000 W) trojfázově (3x400 V): řídicí modul n x výkonové stmívače , , , na fázi. Halogenové žárovky V AC s indukčním transformátorem: jednofázově: stmívač , (max VA) nebo řídicí modul max. 4 výkonové stmívače , (max VA) trojfázově (3x400 V): řídicí modul n x výkonové stmívače , na fázi; tyto stmívače ( a ) lze použít i pro žárovky. Halogenové žárovky 12 V AC s elektronickým stmívatelným transformátorem: jednofázově: stmívač (max. 500 VA), (max. 500 VA) s pamětí, (max. 600 VA) nebo řídicí modul max. 4 výkonové stmívače , , (max VA) jednofázově: 1x Dimtronic (max. 105 VA) nebo modul ovládání max. 10 x Dimtronic (max VA) trojfázově (3x400 V): modul ovládání max. 10 x Dimtronic na fázi tyto stmívače ( a ) lze použít i pro žárovky. Žárovky 230 V, halogenové žárovky 230 V AC, elektronické a indukční transformátory pro 12 V AC halogenové žárovky: jednofázově: univerzální stmívač (max. 600 VA) 0/10 V pro stmívací nebo pro spínací jednotku; viz. také kap Technický popis stmívačů (Schéma nejčastěji používaných zapojení stmívačů viz. příloha, kap. 19.1). Reléovým výstupem spínací jednotky s přídavným relé lze spínat následující stmívače: Stmívač a (max. 500 W) Montáž na přístrojovou lištu, max. 500 W, 230 V, 50 Hz: pro stmívání halogenových žárovek (12-24 V) s elektronickým transformátorem strana 54

57 dále pro stmívání žárovek 230 V nebo halogenových žárovek 230 V ovládání z různých míst až 10 vnějšími tlačítky (07-000) resp. reléovými výstupy spínací jednotky integrované ovládací tlačítko na přístroji tepelná ochrana proti přetížení s automatickým resetem elektronická ochrana proti zkratu typ s pamětí posledně nastavené intenzity osvětlení odrušení podle VDE 0875, část 1 a podle norem EN Univerzální modulový stmívač (max. 600 VA) Použití pro spínací i stmívací jednotku, viz. kap Pro montáž na přístrojovou lištu, max. 600 VA, 230 V, 50 Hz: pro stmíváni indukčních, kapacitních a odporových zátěží přípustné i smíšení různých druhů zátěží (např. žárovky, halogenové žárovky na malé napětí s indukčními nebo s elektronickými transformátory) řízení vstupním signálem 0/10 V nebo 1-10 V (např. stmívací jednotka) nebo tlačítkové ovládání (např. spínací jednotka) s pamětí (uložení posledně nastavené intenzity) nebo bez paměti dvojnásobná tepelná ochrana 105% a 115%, stmívač je zkratuodolný, s ochranou proti přetížení odrušení podle VDE 0875, část 1 a podle norem EN. Stmívač (max VA) Montáž na přístrojovou lištu, max W/VA, 230 V, 50 Hz: pro stmívání žárovek (max W, min. 50 W), halogenových žárovek 230 V (max W, min. 50 W) a odporových zátěží pro stmívání halogenových žárovek (12-24 V) s indukčním transformátorem (max VA, min. 50 VA) ovládání z různých míst až 30 vnějšími tlačítky (07-000) resp. reléovými výstupy spínací jednotky tepelná ochrana proti přetížení s automatickým resetem elektronická ochrana proti zkratu volitelný režim s pamětí nebo bez posledně nastavené intenzity osvětlení jemné jištění pojistkou F5 AH (typ. ozn ) podle DIN nebo IEC v přístroji jsou uloženy 2 pojistky, z toho 1 rezervní odrušení podle VDE 0875, část 1 a podle norem EN. Řídicí modul pro ovládání modulových stmívačů Montáž na přístrojovou lištu. Pro ovládání modulových stmívačů , , , pro stmívání zátěží větších než 1000 W/VA a pro ovládání trojfázově zapojených stmívačů: jednofázově: stmívač , , , (max W) nebo řídicí modul max. 4 výkonové stmívače , , , (max.4000 W) trojfázově (3x400 V): řídicí modul n x výkonové stmívače , , , na fázi ovládání z různých míst až 10 vnějšími tlačítky (07-000) resp. reléovými výstupy spínací jednotky bez paměti jemné jištění pojistkou F5 AH (typ. ozn ) superflink podle DIN nebo IEC v přístroji jsou uloženy 2 pojistky, z toho 1 rezervní integrované ovládací tlačítko na přístroji. strana 55

58 Dimtronic (typ. ozn ) Použití: Pro halogenové žárovky 12 V Napájení 230 V, 50 Hz. Dimtronic je elektronický transformátor s integrovaným stmívačem; ovládá se z různých míst až 10 vnějšími (07-000) resp. reléovými výstupy spínací jednotky pro stmívání halogenových žárovek 12 V (max. 105 VA, min 50 VA); pro větší výkony viz. modul ovládání vstup: 230 V, 50 Hz, výstup: 12 V elektronická ochrana proti přetížení a zkratu s automatickým resetem odrušení podle VDE 0875, část 1 a podle norem EN maximální průřez připojovacích vodičů: 4 mm². Modul ovládání Dimtronic Použití: Pro ovládání Dimtronicu , 230 V, 50 Hz. jednofázově: 1 x max. 10 x (max. 10 x 105 VA = 1050 VA trojfázově (3 x 400 V): 1 x max. 10 x na fázi (max. 3 x 1050 VA) možná různá ovládací místa: tlačítkové spínače, reléové výstupy spínacích jednotek. Stmívače Silicon Controls Velmi veliké zátěže (do 3680 W na fázi) lze stmívat pomocí stmívačů Silicon Controls (viz. hlavní katalog Domovní elektroinstalační přístroje a systém Nikobus kap. 7). Důležité upozornění: Na spínací jednotku Nikobus se připojují stmívače Silicon Controls přes řídicí jednotku (typ. ozn ). Všechny stmívače Silicon Controls lze připojit přímo na výstupy 0/10 V stmívací jednotky, jelikož stmívače Silicon Controls mají i analogové řízení 0/10 V. Pro řízení stmívání zářivek použijte převodník signálu 0-10 V / 1/10 V zapojený na výstup stmívací jednotky. Výstup převodníku je třeba připojit na vstup elektronického předřadníku zářivek (lze aplikovat i pro paralelním zapojení elektronických předřadníků) Přístroje pro dálkovou komunikaci přes PC PC LINK (typ. ozn ) Jednotka PC - LINK umožňuje dálkovou parametrizaci a programování funkcí systému Nikobus spínání, stmívání ovládání rolet, žaluzií, ) přes počítač a konfiguruje se prostřednictvím telefonního modemu (modem kompatabilní s typem Hayes). Po parametrizaci může být počítač následně odpojen ze systému. PC LINK dále umožňuje funkci náhodné simulace přítomnosti osob, časové spínací programy a kalendářové funkce. Možnost připojení přijímače přesného času s integrovanou anténou a modulovým zdrojem napájení DCF77 pro přesnou synchronizaci času a automatickou změnu času letní/zimní. Je možné i ruční nastavení. Montáž na přístrojovou lištu. Součástí dodávky jsou připojovací adaptéry (konektory) a software Rozměry: 4TE (v x š x h: 88 x 70 x 60 mm) strana 56

59 PC LOGIC (typ. ozn ) Jednotka PC LOGIC umožňuje zpracování velkého množství logických operací, které je možné přizpůsobit různým podmínkám. PC LOGIC má 6 digitálních vstupů pro externí připojení kontaktů spínačů, senzorů apod. Konfiguruje se pomocí počítače, který může být následně odpojen. Montáž na přístrojovou lištu. Součástí dodávky jsou připojovací adaptéry (konektory) a software Upozornění: pozor na správné připojení sběrnicového vedení. Vstupní svorky B1-B2, výstupní svorky B 1-B 2. Rozměry: 4TE (v x š x h: 88 x 70 x 60 mm) CD ROM - Software NIKOBUS (na CD-ROM zdarma na vyžádání) Software NIKOBUS má uživatelsky příjemné prostředí a intuitivní strukturu ovládání. Je zhotoven velice přehledně a chyby při programování funkcí Nikobus jsou vyloučené. Naprogramovanou aplikaci systému Nikobus lze vytisknout a použít jako dokumentaci při instalaci systému a předání zákazníkovi. Software je distribuován bezplatně. Je distribuován společně s jednotkami PC- LINK a PC- LOGIC. Při instalaci lze vybrat uživatelské prostředí v jazykových verzích: angličtina, němčina, francouzština. Je distribuován i ve slovenském jazyce na vyžádání, do adresáře DATA je nutné zkopírovat soubor lenguage.mdb, který lze stáhnout z internetu. Minimální konfigurace PC: Pentium 100 MHz, 32 Mb RAM, SVGA 800 x 600 Operační systém: Windows 95, 98, 2000, NT, Milenium, XP. strana 57

60 7 Jak postupovat při návrhu elektroinstalace Nikobus 7.1 Projektování Společné projektování se stavebníkem, architektem a montážní firmou Uživatel, případně architekt nebo projektant určí společně s montážní firmou rozsah dodávek systému inteligentní elektroinstalace Nikobus. Vyspecifikuje se druh a počet svítidel, rolet, žaluzií, markýz, zásuvek ap. a jejich připojení na jednotky. Dále se stanoví ovládací místa na základě požadavku uživatele. Několik otázek při návrhu systému Nikobus: Bude se projektovat tlačítko u vchodu, kterým se při odchodu z bytu centrálně vypnou určené spotřebiče a světla? Bude se vysvěcovat konkrétní trasa, pokud se v noci vstane? Např. WC, ložnice, chodba, obývací pokoj, kuchyně? Pokud se jde večer spát, má zůstat topení v ložnici po navolenou dobu ještě zapnuto, noční lampa má zhasnout automaticky a po určité době po stlačení tlačítka se vypnou stanovené spotřebiče? V obývacím pokojí lze nastavit různé světelné scény: televize, čtení, návštěva, stolování,... Je velmi důležité, aby projektant ovládal všechny možnosti systému a aby je dokázal uživateli nabídnout a vysvětlit. Jen tak se může instalovat uspokojivý, spolehlivý a komfortní systém. Většinu přání uživatele lze totiž bez problémů splnit. Důležité je také to, že všechny naprogramované funkce lze bez problémů kdykoliv upravit. To znamená, bude-li si uživatel v budoucnu přát nějaké změny, montážní firma je poměrně jednoduše a nenáročně dokáže realizovat. Je třeba všechna naprogramování patřičně zdokumentovat zápisem v programovacích listech a dokumentaci řádně uložit. Samozřejmě, že dokumentace musí obsahovat (v půdorysu) i umístění všech svítidel, rolet, žaluzií, spotřebičů a zásuvek a také všechna ovládací místa. Označí se ovládací místa, umístění všech spotřebičů, rolet, žaluzií a markýz ap. Tím se podstatně zjednoduší projektování a pozdější programování. Je nutné také dohodnout i druh a design instalovaných tlačítkových spínačů. Informace najdete v katalogu Domovní a instalační přístroje a systém Nikobus, kde naleznete širokou paletu těchto prvků. Důležité je, aby uživatel a také montážní firma měli dokonalou představu o celém systému. Proto je nutné při jednáních o požadavcích investora zaznačit vše do projektu půdorysu stavby (viz. příklady v kap. 8). Až po úplném vyjasnění projektu se může přejít k vypracování přehledu všech sběrnicových tlačítek a jejich funkcí (viz. příklad na dalších stranách). Tento přehled poskytne uživateli a projektantovi jasnou představu a ulehčí pozdější programování systému Popis výstupů řídicích jednotek Všechny výstupy, zakreslené v půdorysu se zaznačí také na štítcích "Výstupy" (viz. níže). Tím se také určí počet jednotek, potřebných pro danou instalaci. Štítky se přidělí podle druhu jednotky (spínací, roletová, stmívací) a jednotky se průběžně očíslují. strana 58

61 (typové označení samolepicího štítku: PM ). PM Výstupy S spínací jednotka R roletová jednotka D stmívací jednotka č.: Umístění a označení jednotek v rozváděči (nebo v rozvodnici). Do rozváděče se nejprve nainstaluje potřebný počet jednotek. Pod každou jednotku se nalepí příslušný štítek s označením výstupů. Na vnitřní stranu dveří rozváděče se nalepí štítek se stručným návodem na programování (typ. ozn.: spínací jednotka PM , roletová jednotka PM , stmívací jednotka PM ). Upozornění: u stmívací jednotky se na každý výstup může připojit jeden nebo i více univerzálních stmívačů. 7.2 Vyplnění programovacích listů Všechny funkce a ovládací místa, zakreslená v půdorysu spolu s označením výstupů jednotek (na štítcích "výstupy") se zaznačí do programovacích listů (typ. ozn. programovacích listů I a II: PM ). V elektronické podobě naleznete šablonu pro záznam naprogramované aplikace v souboru...\proglist.doc ve formátu Microsoft Word Funkce každého sběrnicového tlačítka se zapíše zvlášť na programovací list. Příklad zaznamenané aplikace RD naleznete v kapitole 8., kde jsou vyplněné programovací listy pro několik sběrnicových tlačítek. strana 59

62 strana 60

63 strana 61

64 Ovládací místa a sběrnicová tlačítka Nejprve se do programovacího listu zaznačí číslo ovládacího místa s číslem sběrnicového tlačítka. Např.: ST 1 / 2 číslo ovládacího místa pozice sběrnicového tlačítka na montážní desce (zleva 1 až 4) Dále se označí typ tlačítka (viz. kap. 6.5): s 2 tlačítkovými body (jednoduchý ovládací kryt) s 2 tlačítkovými body a se signalizační LED (jednoduchý ovládací kryt) s 2 tlačítkovými body (jednoduchý ovládací kryt) s 4 tlačítkovými body (dělený ovládací kryt) s 4 tlačítkovými body, s popisním štítkem (dělený ovládací kryt) s 8 tlačítkovými body IR nebo RF tlačítko detektor pohybu Zaznačí se také druh senzoru: převodník pro tlačítka nebo spínače, nástěnný nebo ruční RF vysílač, detektor pohybu ap. Kolonka "Umístění" se vyplní podle projektu nebo opisně, např., u dveří ložnice 2, hlavní vchodové dveře zvenčí. Dále se vyznačí konkrétní ovládací bod: tlačítkový bod nebo kanál a funkce ručního ovládače ap., který má ovládat příslušnou funkci. Možnosti: (obr. 7.1) Každý tlačítkový bod může ovládat jednu nebo i více funkcí výstupů. Do řádku "Funkce:..." se vypíše popis funkce, např.: vysvícení trasy 1, centrální vypnutí, poplach 1 atd Řídicí jednotky a funkce (mode) Na základě požadavků investora se navrhne příslušná funkce (realizovaná výstupem některé jednotky) a její ovládání (příslušný tlačítkový bod nebo kontakt, některého ze senzorů). 1.) Přiřazení funkcí sběrnicovým tlačítkům, detektoru pohybu ap. Pro každé sběrnicové tlačítko se vyplní příslušná kolonka. Použije se přitom už vyplněný štítek "Výstupy". Do sloupce "Jednotka typ/č." se zaznačí typ jednotky: S spínací, R roletová, D stmívací (dimmer) a její číselné označení v systému. Sloupec "povolovací funkce vnějších vstupů" se strana 62

65 vyplní, bude-li výstup podmíněn těmito vstupy. Do sloupce "Výstup" se zaznačí všechny výstupy, ovládané tímto tlačítkovým bodem (nebo kontaktem). Do sloupce "mode" se zaznačí příslušná funkce (mode) jednotky, přiřazená výstupu. U funkcí s časovými parametry (např. m6 a m7) se do sloupců "T1" a T2" zaznačí příslušné nastavení dob (viz. příslušný štítek s návodem na programování nebo kap. 6). Tento postup se provede pro všechna ovládací místa, všechna tlačítka ovládacích míst a pro všechny tlačítkové body. 2.) Přiřazení funkcí modulovým převodníkům a vnějším logickým vstupům 230 V Příslušné funkce 2 a 4kanálových spínacích hodin, soumrakového spínače, telefonního rozhraní nebo modulu binárních vstupů (tyto přístroje jsou připojeny na Nikobus přes modulový převodník ) se zaznačí do levé části programovacího listu II. Opět se ve sloupci "Jednotka, typ/č." zaznačí typ jednotky a její číselné označení v systému. Sloupec "povolovací funkce vnějších vstupů" se vyplní, bude-li výstup podmíněn těmito vstupy. Sloupce "Výstup", "mode" a "Čas" se vyplní stejným způsobem jako u programovacího listu I. V posledním sloupci se zaznačí individuální parametry příslušných přístrojů. Pravá část programovacího listu II je vyhrazena pro přímé přiřazení funkcí vnějším logickým vstupům 230 V A a B. Sloupce "Výstup", "Mode", "Čas" a "Poznámka, funkce" se vyplní stejným způsobem jako u programovacího listu I. Vpravo dolů je místo pro zaznačení krokování (postupné spínání). Pro každý krok se zapíše příslušný výstup a doba zapnutí tohoto výstupu. Ve spodním řádku listu jsou kolonky pro podpis elektromontéra a zákazníka, s datumem předání. Programovací list slouží tudíž také jako doklad o předání díla. Podpisem pak obě strany prohlašují, že instalace (její naprogramování) odpovídá zadání (požadavkům zákazníka). Programovací list je součásti projektové dokumentace elektroinstalace. Upozornění: Ovládá-li některé tlačítko světelnou scénu, je nutné uživateli vysvětlit fungování tohoto tlačítka, aby si mohl později světelnou scénu pozměnit. Podrobnější informace jsou uvedeny v další části této kapitoly. Elektrická instalace světelných obvodů, zásuvkových obvodů a obvodů pohonů rolet a žaluzií. Provedení (silových) elektrických obvodů musí splňovat požadavky příslušných norem a předpisů. To se týká i jištění těchto obvodů (viz. kap. 17). Jednotky Nikobus se zapojí do obvodů příslušných spotřebičů podle projektu (štítek "Výstupy", viz. bod 7.1.2). Instalace montážních desek a sběrnicového tlačítka Ke každému ovládacímu místu musí být přiveden sběrnicový kabel. V ovládacím místě se instaluje krabice pro zapuštěnou montáž. Montážní deska se připojí na sběrnicové vedení a přišroubuje na krabici (pokud je krabice utopená pod omítkou, upevní se třmenem s rozpěrkami). Sběrnicové vedení tvoří obvykle kabel 2x2 vodiče, případně s další rezervou. 2 vodiče slouží pro sběrnici a 2 pro případné připojení signalizačních LED. Podrobnější údaje o sběrnicovém vedení jsou uvedeny v kapitole 17. Při velmi nerovném povrchu nebo v případě, kdy se sběrnicové tlačítko instaluje společně se spínacímí přístroji pro napětí 230 V - Niko (např. domovní zásuvka, zásuvka pro TV,...), se použije jednoduchá montážní deska s kovovým rámem (typ. ozn ). Sběrnicová tlačítka se zatím ještě neinstalují. Instalují se až při programování systému Nikobus. Na každé montážní desce se umístní označení sběrnicového tlačítka (stejné označení je v půdorysu a programovacím listu). Pro označení lze použít samolepky, typ. ozn. PM Řádné označení sběrnicových tlačítek je důležité při pozdějších rekonstrukcích nebo např. při malování stěn, aby se tlačítka po demontáži opět namontovala na stejná místa. strana 63

66 7.3 Programování Jsou-li všechny programovací listy řádně vyplněny, je přiřazení tlačítek a nastavení parametrů jednotek úplně jednoduché. Programování lze provést s výhodou i na dílně (v časovém předstihu stavby), k tomu jsou nutné všechny naprojektované jednotky Nikobus, všechna sběrnicová tlačítka, programovací adaptér a další přístroje Nikobus podle specifikace projektu. K propojení systému stačí malá délka sběrnicového vedení. Programování jednotek pomocí programovacího adaptéru (typ. ozn ) Programovací adaptér se připojí na sběrnici Do programovacího adaptéru se zasune sběrnicové tlačítko Malým šroubovákem stiskneme tlačítko "program" spínací, roletové nebo stmívací jednotky. Zvukový signál upozorňuje na možnost programování, první LED (výstup č. 1) na jednotce začne blikat Obecná pravidla programování Obr. 7.2: Programovací adaptér Volba výstupu jednotky (pod jednotkou se dále rozumí spínací nebo roletová nebo stmívací řídicí jednotka Nikobus): stisknout (opakovaně) tlačítko "select", dokud se nerozsvítí indikační LED příslušného výstupu. "Přeskočíme"-li příslušný výstup, jednoduše pokračujeme dál a znovu nastavíme požadovaný výstup. Indikační LED zvoleného výstupu bliká nyní v taktu zvukového signálu. Lze zvolit i více výstupů příslušný výstup potvrdíme delším stiskem tlačítka "select". LED pak svítí nepřerušovaně. Pak přejdeme na další výstup krátkým stiskem "select" a dlouhým stiskem jej potvrdíme. Chceme-li některý ze zvolených výstupů zrušit, přejdeme na příslušný výstup krátkými stisky a pak dlouhým stiskem dříve zvolený výstup zrušíme (LED zhasne). Ruční spínání výstupů za provozu: viz. kap. 17. Volba funkce (mode): Sběrnicovým tlačítkům lze přiřadit různé funkce (mode) jednotky. Příslušnou funkci (m1 až m8) zvolíme opakovaným stiskem tlačítka "mode". Příslušná LED se rozsvítí. Funkce m11 až m15 zvolíme delším stiskem "mode" začne blikat LED pro m11, pak krátkým stiskem krokujeme dál až po m15. Funkce m16 až m18 nelze zvolit. Dlouhým stiskem "mode" se opět vrátíme k funkcím m1 až m8. To je indikováno nepřerušovaně svítící LED. Přiřazení tlačítkového bodu zvolenému výstupu k funkci Stiskneme příslušný tlačítkový bod na tlačítku (nebo sepneme kontakt jiného senzoru). Zvolenému výstupu a funkci se přiřadí ovládání tímto tlačítkovým bodem. Dlouhý zvukový signál pak oznámí, že tlačítkový bod (senzor) byl identifikován a jeho adresa byla přiřazena. Má-li tlačítkový bod více funkcí, lze je uvedeným způsobem postupně naprogramovat. Důležité je správně zvolit výstup, funkci, případně čas a až pak stisknout tlačítkový bod. Označíme sběrnicové tlačítko pro jednoznačnou identifikaci. Na samolepce označíme číslo ovládacího místa, číslo sběrnicového tlačítka (pozici na montážní desce). Příklad: ST 8/3 sběrnicové tlačítko na ovládacím místě 8, pozice na montážní desce 3. Uvedený postup programování zopakujeme pro všechna sběrnicová tlačítka jejich tlačítkové body (příp. ostatní senzory). Důležité je označit tlačítko na samolepce, aby jeho umístění a jeho ovládací funkce byly jasně identifikovatelné. Jsou-li všechna sběrnicová tlačítka přiřazena výstupům, je programování skončeno. Programování ukončíme krátkým stiskem tlačítka "program" na jednotce. Zvuková signalizace se vypne. strana 64

67 7.3.2 Programování světelných scén Světelné scény se programují funkcemi m14 a m15 spínací jednotky nebo funkcemi m3 a m4 stmívací jednotky. Světelnou scénu vytváří kombinace různě nastavených svítidel, proto pro jednu světelnou scénu je potřebných několik výstupů jednotky. Jedno sběrnicové tlačítko umožňuje nastavení intenzity osvětlení jednoho svítidla nebo jedné skupiny svítidel. Pro každé individuálně nastavované svítidlo nebo skupinu svítidel je tudíž nutné jedno sběrnicové tlačítko (vlastně jeden tlačítkový bod). Funkce m14 spínací jednotky a m4 stmívací jednotky umožňují světelnou scénu jen vyvolat (potřebný je 1 tlačítkový bod), kdežto funkce m15 (m3) umožňuje 2 tlačítkovými body funkci vyvolat a vypnout. "Individuálními" tlačítky se tudíž nastaví jednotlivá osvětlení světelné scény a pak se tato světelná scéna uloží do paměti dlouhým stiskem tlačítka "scéna". Přitom se na 3 sekundy vyvolá předešlá scéna a pak se paměť "přepíše" novou scénou. 1. Programování pro ovládání sběrnicovými tlačítky stisknout tlačítko "program" na jednotce a. Programování výstupů, které tvoří světelnou scénu a přiřazení sběrnicových tlačítek: zvolit výstup tlačítkem select zvolit funkci pro tento výstup (m1 nebo m5) stisknout "individuální tlačítkový bod" sběrnicového tlačítka tento postup zopakovat pro všechny výstupy světelné scény. b. Programování vyvolání světelné scény: zvolit funkci m14 nebo m15 spínací jednotky nebo funkci m3 nebo m4 stmívací jednotky zvolit skupinu výstupů, přiřazených této světelné scéně (delším stiskem tlačítka "select", viz Obecná pravidla programování) stisknout sběrnicový tlačítkový bod "světelná scéna, kterému tímto přiřadíme funkci "vyvolání světelné scény" ukončit programování - stisknout tlačítko "program" změna světelné scény: všechny výstupy nastavit podle přání (individuálními sběrnicovými tlačítky), pak stisknout (déle než 3 s) tlačítko "světelná scéna" vyvolání světelné scény: krátce stisknout tlačítko "světelná scéna" 2. Programování pro ovládání vnějšími logickými vstupy 230 V (to znamená: vyvolání světelné scény, vypnout, změnit pomocí vnějších vstupů) stisknout tlačítko "program" na jednotce a. Programování výstupů, které tvoří sv. scénu a přiřazení sběrnicových tlačítek: stejné jako 1. b. Programování vyvolání světelné scény: zvolit funkci m14 nebo m15 spínací jednotky nebo funkci m3 nebo m4 stmívací jednotky zvolit skupinu výstupů, přiřazených této světelné scéně (delším stiskem tlačítka select, viz Obecná pravidla programování) krátkým stiskem tlačítka set zvolíme jeden nebo oba vnější vstupy A, B, které tímto přiřadíme funkci "vyvolat světelnou scénu" a "vypnout"; jsou 3 možnosti naprogramování: - LED A svítí: scéna se zapne a vypne vstupem A - LED B svítí: scéna se zapne a vypne vstupem B - LED A+B svítí: scéna se zapne a vypne vstupy A "AND" B (logickým součinem) (vstup je v "1", je-li na vstupu napětí 230 V, vstup je v "O", je-li na vstupu napětí 0 V) - blikající LED: funkci nelze naprogramovat dlouhým stiskem tlačítka set (až uslyšíme dlouhý zvukový signál) se zvolený vstup nebo vstupy uloží do paměti. ukončit programování - stisknout tlačítko program Změna světelné scény: všechny výstupy nastavit podle přání (individuálními sběrnicovými tlačítky) nejít do "programování" strana 65

68 tlačítkem set se zvolí vnější vstup: - 1x krátce stisknout: volba vstupu A (bliká A) - 2x krátce stisknout: volba vstupu B (bliká B) - 3x krátce stisknout: volba vstupu A a B (bliká A a B) dlouhým (>3 s) stiskem tlačítka set se zvolené vstupy uloží do paměti. Upozornění: stiskneme-li tlačítko set na dobu kratší než 3 s, nové uložení do paměti neproběhne a zůstávají zachovány původní hodnoty Programování presetu světelných scén Přednastavení (preset) světelné scény se programuje na stmívací jednotce funkcemi m11 a m12. Intenzita osvětlení jednotlivých svítidel nebo skupin svítidel je pevně nastavena (nelze ji měnit "individuálními" tlačítky). Tyto hodnoty jsou uloženy v paměti jednotky. Při vyvolání světelné scény funkcí "preset" se pak výstupy nastaví na hodnotu, uloženou v paměti jednotky při programování. Funkce m11 umožňuje sběrnicovým tlačítkem scénu s presetem zapnout a vypnout, funkce m12 umožňuje jen zapnutí scény. Příklad aplikace: jedním tlačítkem se v místnosti vyvolá světelná scéna pro přednášku s promítáním. Programování stisknout tlačítko program tlačítkem select zvolit 1.výstup jednotky, který bude přiřazen skupině "preset" zvolit funkci m11 nebo m12 otočným přepínačem T2 nastavit dobu stmívání/rozjasňování podle tabulky: Poloha přepínače T A B C D E F Doba 1 s 2 s 4 s 6 s 8 s 10 s 15 s 20 s 30 s 40 s 50 s 1 m 2 m 3 m 4 m 5 m stmívání/rozjasňování Doba stmívání/rozjasňování platí pro 100% změnu intenzity při standardních (default) hodnotách parametrů. Tato doba platí u funkce m11 (preset ZAP/VYP) pro rozjasňování i pro stmívání, u funkce m12 (preset ZAP) platí jen pro rozjasňování. Otočným přepínačem T1 se nastavuje počáteční hodnota napětí na výstupu podle tabulky: Poloha přepínače T A B C D E F Počáteční hodnota výstupního napětí (V) 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 8,0 9,0 10,0 stisknout sběrnicové tlačítko "preset" zvolit další výstup skupiny "preset" pro tento výstup nastavit T1 a T2 (viz. výše) opět stisknout stejné tlačítko "preset" atd. stisknout tlačítko "program" pro ukončení programování Parametry stmívání / rozjasňování - nastavení Nastavování, změna a vymazání (tj. nastavení standardních default) hodnot parametrů stmívání/rozjasňování: Dlouho stisknout tlačítko set (déle než 3,2 s, 1 pípnutí). Tlačítkem select zvolit příslušný výstup (bliká LED zvoleného výstupu). Současně se zvolí parametr D-max pro zvolený výstup (LED m7 svítí). Tlačítkem mode lze zvolit další parametry (volbu parametru indikuje svítící LED): D-max (LED m7) > D-min (LED m4) > D-start (LED m1) > D-max... Krátkým stiskem tlačítka program se umožní změna hodnoty parametru přepínačem T1, indikace zvukovým signálem v sekundových intervalech strana 66

69 Nastavení hodnot parametrů podle polohy přepínače T1: Poloha T A B C D E F default D-start (V) 0,0 0,1 0,3 0,4 0,6 0,7 0,8 1,0 1,1 1,2 1,4 1,5 1,6 1,7 1,9 2,0 1,6 D-min (V) 1,0 1,2 1,4 1,6 1,8 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 1,6 D-max (V) 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 8,00 8,25 8,50 8,75 9,00 9,25 9,50 10,00 10,00 Standardní (default, výrobcem stanovené) hodnoty: D-start: 1,6 V, D-min: 1,6 V, D-max: 10 V Nastavená hodnota se uloží do paměti dlouhým stiskem tlačítka program (dlouhý zvukový signál). Nestiskneme-li dlouhým stiskem tlačítko program, zůstane v paměti původní hodnota parametru. Nastavování parametrů ukončíme krátkým stiskem tlačítka set. přitom se parametr D-last, poslední hodnota stmívání všech výstupů nastaví na hodnotu parametru D-max. Mazání parametrů stmívání/rozjasňování: současně stisknout tlačítka set, select, mode déle než 3,2 s (2 zvukové signály). Při mazání se do paměti uloží standardní (default) hodnoty parametrů Programování krokování na spínací jednotce Krokování (m13) je funkce postupného zapínání a vypínání několika výstupů spínací jednotky. Pořadí spínání výstupů je volitelné, stejně i trvání kroků. Funkce krokování se odstartuje sběrnicovým tlačítkem nebo zapnutím vnějšího logického vstupu (A, B). Do sekvence krokování lze každý výstup zařadit jen jednou. V sekvenci kroků lze kterýkoliv krok vymazat, přidávat kroky lze jen na konec sekvence. Dobu, po kterou má být jistý výstup zapnut, lze kdykoliv jednoduše nastavit programováním jednotky (zvolí se příslušný výstup, nastaví se doba zapnutí, zvolí se funkce m13, stiskne se sběrnicové tlačítko). Naprogramovat lze i několik sekvencí krokování, avšak současně může být aktivní jen jedna. Každá sekvence začíná prvním krokem a posledním krokem se automaticky ukončí. Běžící sekvenci lze kdykoliv zastavit a případně pak spustit jinou. Pořadí spínání výstupu je dané pořadím volby při programování. Každý výstup lze i během sekvence vypnout (např. naprogramováním vypnutí výstupu funkcí m4 jiným tlačítkem). Stiskem tohoto tlačítka během kroku, kdy je daný výstup zapnut, se krok ukončí a sekvence se posune na následující krok. Programování krokování: stisknout tlačítko "program zvolit funkci m13 nastavit dobu zapnutí výstupu (trvání kroku) zvolit výstup nebo výstupy stisknout sběrnicové tlačítko (start/stop) případně nastavit jinou dobu zapnutí výstupu pro další krok zvolit výstup nebo výstupy (nepotřebné výstupy se jednoduše "přeskočí") atd. stisknout sběrnicové tlačítko stiskem tlačítka program ukončit programování. Příklad časového diagramu krokování (obr.7.3): strana 67

70 Příklad programování krokování: Výstup trvání kroku 1 1 min 8 1 min 5 3 min 3 1 min Výsledek (obr. 7.4): Nyní provedeme změny v naprogramování: Vymazat výstup 8, výstup 5 zapnout jen v trvání 2 min, vložit výstup 7, trvání 1 min. a. Vymazat výstup 8 stisknout tlačítko program zvolit výstup 8 stisknout sběrnicové tlačítko "start krokování" stisknout (déle než 1,6 s) tlačítko program. b. Změnit nastavení trvání zapnutí výstupu stisknout tlačítko program otočný přepínač do polohy 2 = 2 min zvolit výstup 5 zvolit funkci m13 (krokování) stisknout sběrnicové tlačítko "start krokování". c. Vložit výstup 7 zvolit výstup 7 otočný přepínač do polohy 1 = 1 min stisknout sběrnicové tlačítko "start krokování" stisknout tlačítko program pro ukončení programování. Výsledek (obr.7.5): strana 68

71 7.3.6 Programování vnějších logických vstupů 230 V (viz. též kap.16) Vnější logické vstupy 230 V ve "spínací" funkcí stisknout tlačítko program zvolit výstupy, příslušné funkce a případná časová nastavení tlačítkem set zvolit příslušnou funkci: vstup A a/nebo vstup B; zvolit lze jednu ze 3 kombinačních logických funkcí pro zapnutí výstupu: funkce Popis funkce (výstup se zapne, je-li:) LED A LED B 1 A = I (tj. na vstupu A je 230 V, B je vyřazen) svítí nesvítí 2 B = I (tj. na vstupu B je 230 V, A je vyřazen) nesvítí svítí 3 A AND B = I (tj. na obou vstupech A i B je 230 V) svítí svítí dlouho (>1,6 s) stisknout set (dokud nezazní tón) krátce stisknout tlačítko program pro ukončení programování. Příklady použití: Výstup 1 jednotky se naprogramuje na funkci m1 (ZAP/VYP) a na vstup A. Výsledek: Výstup 1 zapne, je-li na vnějším vstupu napětí 230 V a vypne, je-li na vstupu napětí 0 V. Příklad: spínaní osvětlení soumrakovým spínačem. Výstup 2 jednotky se naprogramuje na funkci m1 (ZAP/VYP) a na vstupy A a B. Výsledek: výstup 2 zapne jen když je na obou vstupech 230 V ("AND"), jinak je vypnut. Příklad: vnější osvětlení zapne jen když to povolí soumrakový spínač a vnější (konvenční) časový spínač. Výstup 3 jednotky se naprogramuje na funkci m1 (ZAP/VYP) a na vnější vstup A a pak ještě jednou na funkci m1 a na vnější vstup B. Výsledek: Výstup 3 zapne, je-li na vnějším vstupu A nebo na vnějším vstupu B napětí 230 V. Příklad: markýza se navine, je-li rychlost větru příliš velká (na vstupu A je 230 V) nebo na povel vnějších spínacích hodin (na vstupu B je 230 V). Možná je i kombinace s ovládáním sběrnicovými tlačítky: Vnější logické vstupy 230 V v "povolovací" funkcí stisknout tlačítko program zvolit výstupy, příslušné funkce a případná časová nastavení tlačítkem set zvolit příslušnou povolovací funkci: vstup A a/nebo vstup B a kladnou (vstup je v "1" je-li na vstupu napětí 230 V) nebo zápornou (vstup je v "1" je-li na vstupu napětí 0 V) logiku; zvolit lze jednu ze 6 kombinačních logických funkcí pro zapnutí výstupu sběrnicovým tlačítkem: Skupina Popis funkce (povel sběrnicového tlačítka je povolen, je-li:) LED A LED B 1 A = 1 (tj. na vstupu A je 230 V, B je vyřazen) svítí nesvítí NOT A = 1 (tj. na vstupu A je 0 V, B je vyřazen) bliká nesvítí 2 B = 1 (tj. na vstupu B je 230 V, A je vyřazen) nesvítí svítí NOT B = 1 (tj. na vstupu B je 0 V, A je vyřazen) nesvítí bliká 3 A AND B = 1 (tj. na obou vstupech A i B je 230 V) svítí svítí NOT (A AND B) = 1 (tj. alespoň na jednom vstupu A / B je 0 V) bliká bliká stisknout příslušná sběrnicová tlačítka krátce stisknout tlačítko program pro ukončení programování. strana 69

72 Výsledek: Zapnutí výstupu(-ů) sběrnicovým tlačítkem je povoleno, jen jsou-li splněny podmínky na vnějších logických vstupech. Vnější vstupy lze pro stanovení podmínek použít jednotlivě (A svítí nebo B svítí) nebo společně (A a B svítí). Důležité: Na zvolený výstup(-y) lze naprogramovat jen jednu podmínku (ze 6) pro zvolené sběrnicové tlačítko. Příklad 1: Světlo lze sběrnicovým tlačítkem zapnout jen, je-li venku tma, tj. soumrakový spínač je zapojen na vnější logický vstup A spínací jednotky a jeho kontakt je připojen na 230 V a je ZAP. Příklad 2: Markýzu lze spustit povelem ze sběrnicového tlačítka, jen je-li vysoká intenzita denního osvětlení (soumrakový spínač, kontakt při velkém svitu je ZAP a na vstupu A je 230 V) a není-li silný vítr (detektor větru, kontakt při slabém větru ZAP a na vstupu B je 230 V) Vymazání již naprogramovaných funkcí Selektivní vymazání funkce zvoleného výstupu. krátce stisknout tlačítko program tlačítkem select zvolit příslušný výstup dlouho (déle než 1,6 s) stisknout tlačítko program zvukový signál vypne a funkce pro výstup je vymazaná. Selektivní vymazání zvoleného sběrnicového tlačítka pro zvolený výstup. krátce stisknout tlačítko program tlačítkem select zvolit příslušný výstup stisknout sběrnicové tlačítko - tlačítkový bod, který chceme zrušit dlouho (déle než 1,6 s) stisknout tlačítko program zvukový signál vypne a sběrnicové tlačítko je pro zvolený výstup zrušeno. Úplné vymazání celé paměti jednotky Současně dlouho (déle než 1,6 s) stisknout tlačítka mode, select a program; dvojitý zvukový signál znamená, že paměť jednotky je vymazaná. Selektivní vymazání vnějších logických vstupů pro zvolený výstup. krátce stisknout tlačítko program tlačítkem select zvolit příslušný výstup krátce stisknout tlačítko program tlačítkem set zvolit příslušný vnější logický vstup ještě jednou dlouho (déle než 1,6 s, dokud nezazní zvukový signál) stisknout tlačítko set tím se logický vstup vymaže dlouho (déle než 1,6 s) stisknout tlačítko program zazní krátky zvukový signál a programování je ukončeno (vnější vstup (nebo vstupy) je vymazán). Krátké návody na programování Štítky se stručnými návody na programování jsou uvedeny v kapitolách Tyto návody slouží pro rychlou orientaci při programování a měly by být nalepeny na dveřích každého rozváděče s řídicími jednotkami Nikobus. Jsou k dispozici i v cizojazyčných verzích na samolepícím štítku, který je z výroby přiložen ke každé jednotce. strana 70

73 7.3.8 Štítek s návodem spínací jednotka obr Štítek s návodem roletová jednotka obr Štítek s návodem stmívací jednotka obr. 7.8 strana 71

74 Montáž a označování sběrnicových tlačítek Každé sběrnicové tlačítko (ST) je označeno identifikačním samolepicím štítkem (např. pro ST typ. ozn je to štítek s typ. ozn. PM ). Na štítek se napíše označení ovládacího místa dle PD a pozice na montážní desce (obr. 7.9). Montážní desky se označí stejným způsobem. Vše označí do projektové dokumentace (do půdorysu místností). Samolepící štítky lze objednat i samostatně. Montáž ST je velmi jednoduchá. Tlačítko se spolu s ovládacím krytem a rámečkem přišroubuje na montážní desku (středovým šroubem). Pružinové kontakty (2 nebo 4) na zadní straně sběrnicového tlačítka se spojí s kontaktními ploškami montážní desky a připojí tak ST ke sběrnicovému vedení. 8.1 Vzorový příklad: Rodinný dům - RD 8 Vzorový příklad Rodinného domu Půdorys, přehled spotřebičů a přehled sběrnicových tlačítek Půdorys řešeného RD je na následující straně. V projektu jsou zakresleny všechny spotřebiče, které mají být připojeny na spínací nebo na roletovou jednotku. Projektant společně se zákazníkem nebo s architektem vypracuje seznam ovládacích míst s příslušnými funkcemi. Několik příkladů tlačítek centrálních funkcí, které názorně předvádějí výhody systému Nikobus (viz. také předváděcí panel, případně předváděcí kufřík). 1. centrální tlačítko - ovládací kryt: topení noční teplota (úsporný režim) všechny rolety dolů lampa na nočním stolku v ložnici 1 po 10 s vypne všechna svítidla a přístroje vypnout (kromě pračky a bojleru). Místo instalace: tlačítko u lůžka v ložnici centrální tlačítko - ovládací kryt:: topení denní teplota (komfortní režim) všechny rolety nahoru (kromě ložnice) lampa na nočním stolku v ložnici 1 se zapne vysvícení cesty: chodba, obývací pokoj, kuchyň elektrospotřebiče v kuchyni zapnout. Místo instalace: tlačítko u lůžka v ložnici centrální tlačítko - ovládací kryt: všechna svítidla zapnout všechny žaluzie nahoru vnější osvětlení bliká všechny spínané zásuvky vypnout telefonním rozhraním hlásit poplach. Místo instalace: tlačítko u lůžka v ložnici sběrnicové tlačítko v koupelně: stisknout nahoře: světlo se zapne stisknout dole: ventilátor se zapne světlo se vypne ventilátor po 10 s vypne 5. sběrnicové tlačítko pro centrální VYP: vypnout přístroje v kuchyni místo instalace: světlo na chodbě zapnout, po 10 s vypnout u vchodových dveří vnější osvětlení zapnout, po 10 s vypnout všechna svítidla v domě vypnout topení na úsporný režim. strana 72

75 Obr. 8.1 Půdorys rodinného domu s vyznačením ovládacích míst strana 73

76 6. sběrnicové tlačítko "cesta" světlo v obývacím pokoji zapnout, po 10 s vypnout místo instalace: světlo na chodbě zapnout, po 10 s vypnout obývací pokoj světlo v ložnici 1 zapnout Přehled výstupů Přiřazení výstupů různým spotřebičům se zaznačí do štítku "Výstupy" (typ. ozn. PM ). PM Výstupy X spínací jednotka _ roletová jednotka _ stmívací jednotka č.:_ S1 _ 1 noční lampa ložnice PM Výstupy X spínací jednotka _ roletová jednotka _ stmívací jednotka č.: S2 _ 1 ventilátor WC PM Výstupy _ spínací jednotka X roletová jednotka _ stmívací jednotka č.: R1 _ 1 obývací pokoj Vyplnění programovacích listů Každé sběrnicové tlačítko se zapíše zvlášť do programovacího listu. Zaznamenanou aplikaci RD naleznete v elektronické podobě v souboru \Příloha A.doc (nezapomeňte si vytisknout i tento dokument *.doc aplikace Microsoft Word 2000), kde jsou vyplněné programovací listy pro několik sběrnicových tlačítek. viz. Příloha A.doc str. 1 až 3 Ověření naprogramované aplikace Kompletně propojený a naprogramovaný systém lze ověřit na předváděcím panelu nebo předváděcím kufříku. Vyzkoušejte si parametrizovat několik tlačítek a seznamte se s funkcemi systému. 8.2 Vzorový příklad RD: ovládání světelných scén v obývacím pokoji Půdorys obývacího pokoje, přehled svítidel a sběrnicových tlačítek Půdorys je uveden na další straně. V projektu jsou zakreslena všechna svítidla, která mají být připojena na stmívací jednotku a také všechna ovládací místa. Nesmí se zapomenout, že kromě tlačítek pro světelné scény jsou potřebná i tlačítka pro individuální ovládání svítidel (1 sběrnicové tlačítko na svítidlo nebo skupinu svítidel). V příkladu jsou všechna svítidla připojena na stmívací jednotku, takže při zadání určité světelné scény lze stmívat všechna svítidla. Všechna individuální tlačítka se naprogramují pro příslušné výstupy s funkcí m1 (horní bod ZAP, dolní bod VYP). Předprogramované jsou 3 světelné scény: "televize", "čtení", "stolování". Každá světelná scéna se ovládá zvláštním tlačítkem. strana 74

77 Světelné scény: "televize" (ST 8/1) svítidlo nad stolem v jídelně vypnout (D 1.8) ostatní svítidla v jídelně: nejsou ovládána nástěnná svítidla v obývacím pokoji: všechna zapnout na 25% (D1.1, D1.5, D1.4) stropní svítidla v obývacím pokoji: vypnout (D1.2, D1.3) místo instalace: RF vysílač spínač pod stolem v obývacím pokoji "čtení" (ST 4/1) svítidla v jídelně: nejsou ovládána nástěnná svítidla v obývacím pokoji: všechna zapnout na 50% (D1.1, D1.5, D1.4) svítidla nad stolem v obývacím pokoji: zapnout na 100% (D1.2, D1.3) místo instalace: roh obývací pokoj-kuchyň "stolování" (ST 9/1) svítidlo nad stolem v jídelně zapnout na 100% (D 1.8) nástěnná svítidla v jídelně: všechna zapnout na 50% (D1.6, D1.7) nástěnná svítidla v obývacím pokoji: všechna vypnout (D1.1, D1.5, D1.4) stojanová lampa jídelna (zásuvka): zapnout na 25% (D1.9) svítidla nad stolem v obývacím pokoji: vypnout (D1.2, D1.3) místo instalace: příčka jídelna/kuchyň. Důležité je, že uživatel si může kdykoliv sám nastavit intenzitu osvětlení každého svítidla. Avšak přidat svítidlo do skupiny světelné scény lze jen programováním jednotky. Obr. 8.2 Půdorys obývacího pokoje a vyznačení stmívatelných světel strana 75

78 8.2.2 Přehled výstupů Přiřazení výstupů se zaznačí do štítku "Výstupy" ( typ. ozn. PM ) PM Výstupy S spínací jednotka R roletová jednotka D stmívací jednotka č.: D 1 1 ob. pokoj, nástěnné 4 ob. pokoj, kout 7 jídelna, nástěnné ob. pokoj, přední 5 ob. pokoj, nad oknem 8 jídelna 11 3 ob. pokoj, zadní 6 jídelna, nástěnné 1 9 jídelna, zásuvka Vyplnění programovacích listů Každé sběrnicové tlačítko se zapíše zvlášť na programovací list. Zaznamenanou aplikaci RD naleznete v příloze A.doc (nezapomeňte si vytisknout i tento dokument *.doc aplikace WORD 2000), kde jsou vyplněné programovací listy pro několik sběrnicových tlačítek. viz. Příloha A.doc str. 4 až Praktická cvičení 1. Vyplnění programovacího listu 2. Vyplnění označovacího štítku sběrnicového tlačítka 3. Zapojení 230 V 4. Zapojení sběrnice 5. Programování jednotek 6. Přezkoušení funkcí systému Cvičení 1 Obr. 8.3 strana 76

79 6 svítidel v místnosti se rozdělí do 2 skupin skupina 1 a skupina 2 (viz. půdorys). Obdobně se zapojí i žaluzie. U dveří vlevo je sběrnicové tlačítko s děleným ovládacím krytem, u dveří vpravo je sběrnicové tlačítko s jednoduchým ovládacím krytem. Sběrnicové tlačítko u dveří vlevo: levý 1/2 ovládací kryt: pravý 1/2 ovládací kryt: Sběrnicové tlačítko u dveří vpravo: ovládací kryt: horní bod: skupina 1 (impulz) ZAP, VYP dolní bod: skupina 2 (impulz) ZAP, VYP horní bod: žaluzie nahoru dolní bod: žaluzie dolů. horní bod: centrálně, skupina 1+2 ZAP, žaluzie nahoru dolní bod: centrálně, skupina 1+2 VYP, žaluzie dolů Cvičení 2 Obr svítidel v místnosti se rozdělí do 2 skupin skupina 1 a skupina 2 (viz. půdorys). Obdobně se zapojí i žaluzie. U dveří vlevo je sběrnicové tlačítko s děleným ovládacím krytem, u dveří vpravo je sběrnicové tlačítko s jednoduchým ovládacím krytem. Sběrnicové tlačítko u dveří vlevo: levý 1/2 ovládací kryt: horní bod: centrálně, skupina 1+2 ZAP dolní bod: centrálně, skupina 1+2 VYP strana 77

80 pravý 1/2 ovládací kryt: Sběrnicové tlačítko u dveří vpravo: ovládací kryt: horní bod: žaluzie nahoru dolní bod: žaluzie dolů. horní bod: centrálně, skupina 1+2 blikají, žaluzie dolů dolní bod: centrálně, skupina 1+2 VYP, žaluzie nahoru Cvičení 3 Obr svítidel ve 2 místnostech a jedny žaluzie, v každé místnosti jsou 2 skupiny svítidel (viz. půdorys). U dveří vlevo je sběrnicové tlačítko s děleným ovládacím krytem, u dveří vpravo jsou 2 sběrnicová tlačítka s jednoduchým ovládacím krytem. Sběrnicové tlačítko u dveří pokoj vlevo: levý 1/2 ovládací kryt: pravý 1/2 ovládací kryt: Sběrnicová tlačítka u dveří pokoj vpravo: levé: pravé: horní bod: skupina 1 ZAP dolní bod: skupina 1 VYP se zpožděním 2 s horní bod: skupina 2 ZAP dolní bod: skupina 2 VYP se zpožděním 2 s. horní bod: skupina 3 (impulz) ZAP/VYP dolní bod: skupina 4 (impulz) ZAP/VYP horní bod: žaluzie nahoru dolní bod: žaluzie dolů, s dobou stisku 1 s. strana 78

81 8.3.4 Cvičení 4 Obr. 8 6 svítidel ve 2 místnostech a jedny žaluzie, v každé místnosti jsou 2 skupiny svítidel (viz. půdorys). U dveří vlevo je sběrnicové tlačítko s děleným ovládacím krytem, u dveří vpravo jsou 2 sběrnicová tlačítka s jednoduchým ovládacím krytem. Sběrnicové tlačítko u dveří pokoj vlevo: levý 1/2 ovládací kryt: pravý 1/2 ovládací kryt: Sběrnicová tlačítka u dveří pokoj vpravo: levé: pravé: horní bod: skupina 1 a 2 ZAP dolní bod: skupina 1 a 2 VYP horní bod: všechna svítidla ZAP a všechny žaluzie dolů dolní bod: stejně jako horní bod. horní bod: skupina 3 (impulz) ZAP/VYP dolní bod: skupina 4 (impulz) ZAP/VYP horní bod: žaluzie nahoru dolní bod: žaluzie dolů. strana 79

82 9 RF převodník PRAKTICKÁ CVIČENÍ 9.1 Schéma zapojení Obr. 9.1 RF převodník převádí signál RF vysílačů (ruční vysílač nebo nástěnný vysílač) na zprávu po sběrnici Nikobus. Další podrobnosti jsou uvedeny v kap Programování Převodník se připojí na sběrnici a na napájení 230 V. Další kroky programování jsou stejné jako u programování sběrnicových tlačítek. strana 80

83 9.3 Cvičení Cvičení: chodba a 2 místnosti 2 svítidla v každém místnosti, spínána jednotlivě. 2 svítidla na chodbě se spínají současně. V levé místnosti je projektováno dvojité sběrnicové tlačítko a 1 nástěnné tlačítko RF vysílač (s 2 ovládacími body). V pravé místnosti jsou 2 jednoduchá sběrnicová tlačítka a jeden ruční ovládač RF vysílač. Sběrnicové tlačítko u dveří místnost vlevo: levý 1/2 ovládací kryt: pravý 1/2 ovládací kryt: Nástěnný vysílač RF: horní bod: dolní bod: Sběrnicová tlačítka u dveří, místnost vpravo: levé tlačítko: pravé tlačítko: horní bod: svítidlo 1 ZAP dolní bod: svítidlo 1 VYP horní bod: svítidlo 2 ZAP dolní bod: svítidlo 2 VYP svítidla chodba ZAP, po 10 s VYP + svítidla v levé místnosti VYP všechna svítidla VYP, žaluzie dolů. horní bod: svítidlo 4 ZAP/VYP (impulz) dolní bod: svítidlo 5 ZAP/VYP (impulz) horní bod: žaluzie nahoru dolní bod: žaluzie dolů. Dálkový ovládač - RF vysílač kanál 1: tlačítko I: svítidla chodba ZAP, po 10 s VYP, svítidla pravá místnost VYP tlačítko O: všechna svítidla VYP, žaluzie dolů. Postup: Připojit RF převodník (sběrnice a napájení 230 V) naprogramovat ruční a nástěnný vysílač. Obr. 9.2 strana 81

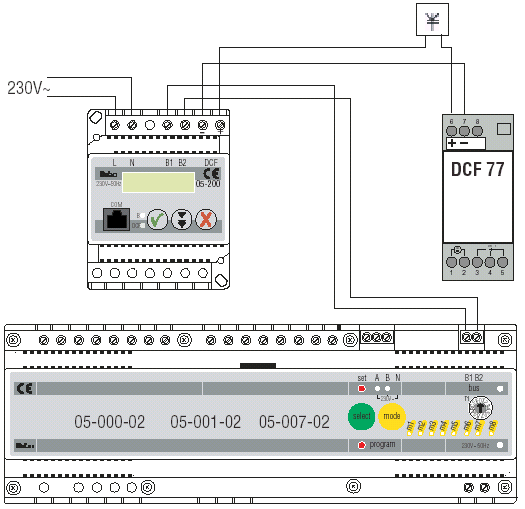

84 10 Spínací hodiny PRAKTICKÁ CVIČENÍ 10.1 Připojení a popis činnosti Digitální spínací hodiny umožňují spínání elektrických spotřebičů podle zadaného programu. Spínací hodiny se používají pro spínání osvětlení, topení a pro zabezpečení objektu. Spínací hodiny lze naprogramovat individuálně podle denního nebo týdenního programu. Spínací hodiny Niko jsou 2 nebo 4kanálové (kanál: spínaný výstup s nezávislým časovým řízením) a připojují se na modulový převodník (typ. ozn ) bočním konektorem. Převodník slouží pro napájení spínacích hodin a pro vysílání zpráv (ZAP a VYP) na sběrnici při spínání kanálů spínacích hodin Nastavení 2kanálových hodin Všeobecně Na spínacích hodinách lze nastavit denní nebo týdenní program. Nezávisle na sobě lze zvolit funkce: 1. standardní program 2. náhodný program (RND random) 3. prázdninový program 4. kombinace prázdninového a náhodného programu Displej Nebyl-li ještě spínací příkaz úplně zadán, nezadané údaje blikají. Pokud se nezadají do 20 s, celý spínací příkaz se vymaže. Po ukončení programování displej zobrazuje aktuální nastavení, nezměněné údaje zůstávají zachovány Uvedení do chodu Tlačítkem reset se všechny naprogramované údaje (včetně aktuálního času) vymažou. Obr Asi po 3 sekundách začne blikat aktuální čas (00:00) a dny v týdnu. Stisknout a současně tlačítko: Day: 21 = = úterý pondělí... pro zadání dnů v týdnu h+: pro zadání hodin m+: pro zadání minut ±1 h: pro zadání letního času Tlačítko musí být po celý čas nastavování stisknuto! strana 82

85 Programování všeobecně Obr Popis funkcí tlačítek prog Stisknutím tlačítka se vyvolá první volné místo v paměti pro zadání nového času spínání nebo pro zadání funkce. Stiskneme-li tlačítko ještě jednou, zobrazí se počet volných míst v paměti (např. Fr.: 35). Maximálně lze obsadit 42 paměťových míst. Nyní lze zadat spínací příkaz. Stisknutím tlačítka prog jej uložíme do paměti a vyvoláme další volné paměťové místo. Nestiskneme-li tlačítko prog, spínací příkaz se neuloží a po 2 minutách se zobrazí aktuální denní čas. day (den) Tlačítko je nutné: a. pro spínací příkazy b. pro definování počátečního stavu prázdninového programu. sel Tlačítkem se zvolí jisté dny v týdnu a stanoví se délka prázdninového programu (max. 99 dnů). tlačítka 1 a 2 Tlačítky se volí funkce ručního ZAP nebo VYP obou kanálů. Za běhu programu slouží pro ruční spínání reléových výstupních kontaktů. Ruční zásah je zrušen dalším spínacím příkazem. Tlačítky se také zapne nebo vypne náhodný program (RND). Programování standardních příkazů Dny v týdnu: (např. pondělí, úterý, čtvrtek a pátek) zadání: - stisknout prog bliká - stisknout day, dokud kurzor není na 1, 2, 4 a 5 - dny, které nechceme zadat, odstraníme tlačítkem sel. Čas spínání a funkce (ZAP/VYP): lze nastavit pro každý kanál zvlášť. Např. pro kanál 1 nastavíme Po, Út, Čt a Pá na 06:00 Zadání: - nastavit den v týdnu (viz. výše) - h+ na 6 - m+ není nutné - -1 pro zapnutí kanálu: zobrazí se Změnit spínací příkaz: Zadání: - tlačítkem prog vyvolat příslušný spínací příkaz - příkaz změnit a uložit do paměti stiskem tlačítka prog. Vymazat spínací příkazy: Zadání: - tlačítkem prog vyvolat příslušný příkaz - tlačítky h+ a m+ nastavit čas na stisknout prog a čekat asi 10 s Obr strana 83

86 Náhodný program Vlastnosti předem volitelný, odděleně pro kanály 1 a 2 program lze kdykoliv ručně zapnout a vypnout časy spínání se přitom mění následovně: ZAP: min 5 min, max. 60 minut VYP: min 5 min, max. 30 minut. Zapnutí náhodného programu: RND + 1 nebo 2 Vypnutí náhodného programu: 5x 1 nebo 2 Příklad programování: Ve čtvrtek mezi 21:00 a 23:55 náhodně zapnout kanál 1 (např. vnější osvětlení, simulace přítomnosti osob). Zadání: prog day (4), sel, h+ (21), m+ (00), 1, CH 1 (ZAP) + RND, prog day (4), sel, h+ (23), m+ (55), 1, CH 1 (VYP) + RND, prog Upozornění: Po příkazu RND může být kanál 1 ještě ve stavu ZAP nebo VYP. Proto je vhodné naprogramovat kanál 1 po příkazu RND na VYP Prázdninový program Vlastnosti Prázdninový program má přednost před standardním programem. Symbol "prázdniny" lze vložit, jen jsou-li vyvoleny všechny dny v týdnu. Aby se prázdninový program aktivoval, musí být naprogramovány také časy spínání. Musí se zadat trvání prázdninového programu. Začátek spuštění programu lze zadat max. 6 dnů od dnešního datumu. Programování časů spínání: jak již bylo popsáno, navíc stisknout tlačítko prázdniny. Nastavení začátku a trvání prázdninového programu Zadání: tlačítkem vyvolat aktuální čas stisknout tlačítko (prázdniny) (nebyl-li ještě zadán čas prázdnin, bliká symbol prázdniny; až pak zadat čas sepnutí) kurzor bliká pod dnešním dnem; chceme-li jako den začátku prázdninového programu zadat jiný den, stiskneme day dokud se neobjeví příslušný den strana 84

87 tlačítkem sel se zadá počet dnů tlačítkem hodiny se tyto informace uloží do paměti - o chvíli se objeví aktuální čas. Ukončení nebo přerušení prázdninového programu 1x stisknout tlačítko prázdniny (běží-li už prázdninový program) 2x stisknout tlačítko prázdniny (neběží-li ještě prázdninový program) Nastavení 4kanálových hodin Displej Pro jednoznační zobrazení různých údajů a informací obsahuje displej větší počet prvků. Datum a čas Letní čas Čas sepnutí / doba impulzu Správa dat (obr 10.4) Spínací hodiny při programování ukládají příkazy do bloků s označením bloků od 00 do 99 (princip diáře). Všechny spínací příkazy bez datumu se přiřadí automaticky bloku 00 (týdenní program). Spínací příkazy s přiřazeným datumem (jednotlivé dny nebo úsek dnů) se zařadí do některého z vytvořených bloků. Všechny spínací příkazy v jednom bloku se ukládají do paměti tlačítkem N. Blok se uzavře tlačítkem S až po zadání posledního času spínání bloku (čísla bloku tvoří rostoucí posloupnost 01, 02,..., 99). Priorita Blok s číslem 00 (spínací příkaz bez přiřazení datumu) má automaticky přiřazenou prioritu 0 (týdenní program). Spínací příkazy s přiřazeným datumem mají automaticky přiřazenou prioritu 1. Tlačítkem prior lze bloku zadat vyšší prioritu. Spínací příkazy se samostatným datumem mají automaticky přiřazenou prioritu 2. I zde lze prioritu zvýšit tlačítkem prior (max. do 9). Příklady programování jsou uvedeny dále. Provedení spínacích příkazů strana 85

88 Procesor denně v čase 00:00 rozhoduje, bude-li proveden týdenní program nebo má-li prioritu jiný program, který se pak spustí. Pořadím zadávání při programování je určeno číslo bloku (00 až 99). Spínání, která mají být provedena v různé dny (jednotlivé dny nebo úsek dnů) ale ve stejném čase je vhodné naprogramovat v jednom bloku se stejným číslem. Kromě toho se při každé změně programu nebo času (např. přepnutí letního a zimního času) nebo při ručním zásahu prověřují a případně korigují spínané výstupy. Návrat do 00:00 aktuálního dne v týdnu. Kapacita paměti Spínací hodiny mají kapacitu 322 paměťových míst. Tyto místa lze libovolně rozdělit na datumy a časy spínání (ZAP/VYP) jednotlivých kanálů. Při obsazení všech paměťových míst se zobrazí na displeji Funkce a popis klávesnice Pro zadání aktuálního datumu při uvedení do chodu nebo při aktivaci dalších funkcí se musí stisknout kombinace tlačítek: + Year pro zadání datumu (rok) + Month pro zadání datumu (měsíc) + Day pro zadání datumu (den) + h+/h- pro zadání času (hod) + m+/m- pro zadání času (min) R+N pro zrychlené čtení (read) naprogramovaných časů spínání. Pro všechna další zadání, případně pro prověření naprogramovaných údajů se příslušné tlačítko stiskne vždy jen samostatně. (hodiny) Month Day h+/hm+/m- Mo... Su I nebo O S/W 1x Prior N (next, další) S (store) R (read) CL (clear) Reset Kapacita paměti viz pro výběr standardního zobrazení (aktuální čas a stav) pro zadání měsíce při přiřazení datumu pro zadání dne při přiřazení datumu pro zadání hodiny pro čas spínání pro zadání minuty pro čas spínání pro výběr dnů v týdnu při programování spínacích příkazů pro volbu spínacího příkazu ZAP nebo VYP kanálů 1 až 4 při programování pro ruční změnu stavu reléového výstupu příslušného kanálu pro volbu impulzního příkazu s dobou ZAP 1 až 99 s pro volbu přepnutí na letní/zimní čas pro propojení dvou datumů začátek a konec úsek dnů pro zadání spínacího příkazu, který má být proveden v běžném roku, s ohledem na jednotlivé dny nebo na úsek dnů (ne při týdenním standardním programu) pro změnu priority při provádění spínacích příkazů (ne při týdenním standardním programu) pro uložení dat do paměti v neuzavřeném bloku (ne při týdenním standardním programu) pro uložení dat do paměti se současným uzavřením bloku pro čtení dat z paměti a jejich zobrazení na displeji pro vymazání dat, zobrazených na displeji pro vymazání všech dat v paměti a aktuálního času v paměti a na displeji. strana 86

89 Zadání aktuálního času a datumu Vychází se ze stavu, kdy při uvedení hodin do provozu není baterie nabita. Malým šroubovákem stiskneme tlačítko reset tím se elektronika resetuje. Po dobu asi 5 sekund jsou všechny segmenty na displeji viditelné. Obr Pro start spínacích hodin se musí vložit datum. Tlačítko hodiny se přitom musí stále tisknout. Pořadí zadávání je libovolné. Obvyklým způsobem zadáme údaje. Příklad: tlačítka displej držet stisknuto 14:30 Day, Month, Year h+/h-, m+/m- Tiskneme-li tato tlačítka déle než 2 s, nastane "rychloběh roll-mode". Tlačítko uvolnit. Pro nastavení přesného času použijte rádio, nebo tv nebo hlášení přesného času v telefonu. Na displeji bliká dvojtečka mezi údajem hodin a minut. Upozornění: je-li aktuální letní čas, automaticky se na displeji zobrazí +1h. Po zadání aktuálního datumu si spínací hodiny určí výpočtem den v týdnu, který se zobrazí jako krátká čárka, např. Mo, We nebo Su. Při zadání 31. dne v měsíci se musí nejprve zadat měsíc, protože řízení hodin akceptuje 31. den jen pro příslušné měsíce Přepínání letního a zimního času Spínací hodiny se na letní a zimní čas automaticky přepínají v poslední neděli v březnu a v říjnu. Přepínání lze i naprogramovat. Tlačítkem S/W lze vyvolat a ovlivnit následující informace: ověření začátku a konce letního času SEČ; na displeji se zobrazí +1h a AU (automatika) změna začátku a konce letního času při poloautomatickém přepínání (HA) vymazání - stiskneme S/W; zobrazené datum se vymaže tlačítkem CL. Opětovným stiskem tlačítka S/W se vrátíme k automatickému (AU) letnímu času. Tlačítkem S se musí uložit do paměti. Upozornění: Přepnutí letní zimní čas se uskuteční jak při AU (automatika), tak i při HA (poloautomatika) v zadaný den o 02:00, resp. o 03:00. Jsou-li hodiny přepnuty na zimní čas, nezobrazuje se +1h. Přepnutí ovlivňuje i počítaní dob pro spínání kanálů, které se aktualizuje programem. strana 87

90 Programování týdenních spínacích hodin ( týdenní program) Spínací hodiny umožňují vytváření bloků dnů v týdnu a bloků kanálů. To znamená že jisté hodině lze přiřadit i více dnů v týdnu a více kanálů. Upozornění: Funkce zadávání pro kanály 1 až 4 se vyvolá některým z tlačítek: Mo,..., Su, h+, h-,m+, m-, I/O. Na displeji se zobrazí všech 7 dnů v týdnu. Dny lze vymazat stiskem příslušného tlačítka dne v týdnu. Spínací příkazy bez přiřazeného datumu, avšak s dnem v týdnu, s hodinou a se stavem kanálu tvoří úplné zadání a tlačítky N nebo S je lze uložit do paměti. Tyto příkazy jsou vždy zařazeny do bloku 00 a mají prioritu 0. Příklad: Tlačítka Displej Po, Út, St, Čt, Pá Sa, Su 06:00 h+, m+ Kanál 1 ZAP I/O 1 Kanál 2 VYP I/O 2 tlačítky N nebo S se údaje uloží. Přerušíme-li programování na dobu 1 až 2 minuty, vrátí se zobrazení displeje zpět k aktuálnímu času a příkaz se neuloží do paměti. Zobrazení aktuálního času lze vyvolat také stiskem tlačítka Čtení změny - mazání Krokování Tlačítkem R se zadaný program čte po krocích, počínaje blokem 00. Při každém stisku kroku se zobrazí obsah jednoho paměťového místa. Vyvolaný příkaz lze změnit (opravit): zobrazené údaje se jednoduše přepíší. Změny se do paměti uloží najednou - tlačítkem N nebo S. Zrychlené čtení Tlačítko R stiskneme déle spolu s tlačítkem N. Zobrazí se první datum a první čas spínání v bloku. Zobrazení se posune na další blok. Tlačítkem R lze pak krokováním zobrazit další údaje. Bloky se zobrazují v rostoucím pořadí podle čísla bloku. Mazání Údaje zobrazené na displeji lze vymazat jednotlivě tlačítkem CL Programování časových úseků Má-li se v určitém časovém úseku (posloupnost dnů) uskutečnit jiný spínací program, než standardní týdenní program např. po dobu prázdnin, musí se nejdřív časový úsek vytvořit zadáním prvního a posledního datumu. Časový úsek dostává automaticky prioritu 1. Příklad: Tlačítka Displej Day, Month až Day, Month údaje se uloží tlačítkem N. Lze zadat i více časových úseků. Časový úsek nebo několik časových úseků tvoří část zadání bloku. Všechny spínací časy pro ZAP a VYP, které se uloží do bloku mají vyšší prioritu než standardní týdenní program a budou prováděny přednostně. Po uložení všech časů spínání v rámci daného bloku se tlačítkem S blok uloží do paměti a uzavře. strana 88

91 Programování jednotlivých dnů Týdenní program neumožňuje sepnutí kanálu v konkrétním dnu v roce. Sepnutí kanálu v konkrétním dnu v roce lze docílit vytvořením časového úseku o délce 1 den zadáním jen jednoho datumu. Příkazu se automaticky přidělí priorita 2. Příklad: Tlačítka Displej Day, Month údaj se uloží tlačítkem N. Lze zadat i více jednotlivých dnů v jednom bloku. Spínací příkaz: Tlačítka Displej k uvedenému příkladu h+, m+ 10:00 kanál 1 ZAP I/O 1 údaj se uloží tlačítkem N. Stejným způsobem se naprogramuje i vypnutí (VYP). Po uložení všech časů spínání v rámci daného bloku se tlačítkem S blok uloží do paměti a uzavře Zvýšení priority Standardní týdenní program má pevnou prioritu 0. Prioritu spínacího příkazu v určitém časového úseku (den nebo více dnů) lze zvýšit tlačítkem PRIOR až na 9. Časový úsek tvoří část zadání bloku. Stejně se programují i příslušné spínací časy ZAP a VYP. Po uložení všech časů spínání v rámci bloku se tlačítkem S blok uloží do paměti a uzavře Programování jednotek Nikobus kanály spínacích hodin Programování spínací, roletové nebo stmívací jednotky s ovládáním od spínacích hodin je stejné jako při ovládání sběrnicovými tlačítky. Jen místo sběrnicového tlačítka se stiskne tlačítko příslušného kanálu programovacích hodin Cvičení Žaluzie v levém pokoji nyní naprogramujeme následovně: ZAP/VYP V čase T+ 5 minut se žaluzie spustí dolů a v čase T + 7 minut se žaluzie vytáhnou nahoru. Čas T je aktuální čas. Postup: 1. Zapojit spínací hodiny a modulový převodník 2. Nastavit na hodinách datum a čas Nastavení aktuálního času: stisknout tlačítko reset + day nastavit den +h nastavit hodiny +m nastavit minuty strana 89

92 Nastavit program spínání: stisknout prog zvolit den tlačítkem day (s tlačítkem sel odstranit nepotřebné dny) h nastavit spínací čas T hodiny m nastavit spínací čas T + 5 minuty tlačítkem 1 = kanál 1 ZAP stisknout prog h nastavit spínací čas T hodiny m nastavit spínací čas T + 7 minuty tlačítkem kanál 1 - kanál 1 VYP stisknout prog stisknout - ukončit programování hodin. 3. Naprogramovat roletovou jednotku stisknout prog zvolit funkci (mode) m1 nastavit dobu chodu žaluzií, např. T2 = 2 (6 s) na spínacích hodinách stisknout kanál 1; zazní dlouhý tón = adresování stisknout prog. 4. zkontrolovat: sběrnice musí být připojena na modulový převodník (typ. ozn ): B1 na 7(+), B2 na 6 spínací hodiny nesmí být v režimu programování kanál 1 spínacích hodin je na automatika Funkce "čas" pro čas chodu T1 se zapne výstup roletové jednotky 1 = žaluzie jdou nahoru pro čas chodu T1 se zapne výstup roletové jednotky 1 = žaluzie jdou dolů. 11 Soumrakový spínač PRAKTICKÁ CVIČENÍ 11.1 Schéma zapojení a popis činnosti Soumrakový spínač se používá pro řízení funkcí v závislosti na intenzitě denního osvětlení např. pro spuštění žaluzií nebo pro zapnutí vnějšího osvětlení při setmění. Soumrakový spínač se připojuje na modulový převodník (typ. ozn ) bočním konektorem. Převodník slouží pro napájení soumrakového spínače a pro vysílání zpráv (ZAP a VYP) na sběrnici při spínání soumrakového spínače. Další technické údaje a popis viz. kap Obr strana 90

93 11.2 Nastavení soumrakového spínače Přepínačem rozsahů citlivosti předvolíme příslušný rozsah intenzity a potenciometrem nastavíme mez přepnutí Programování Programování jednotek Nikobus (spínací, roletová nebo stmívací) je stejné jako se sběrnicovým tlačítkem, jen místo tlačítka přepneme soumrakový spínač. Při programování otáčíme potenciometrem na soumrakovém spínači dokud soumrakový spínač nepřepne (na převodníku se rozsvítí zelená LED = bus active) Cvičení Při setmění se mají spustit žaluzie a zapnout svítidla 1 a 2. Setmění je signalizováno přepnutím soumrakového spínače. Obr strana 91

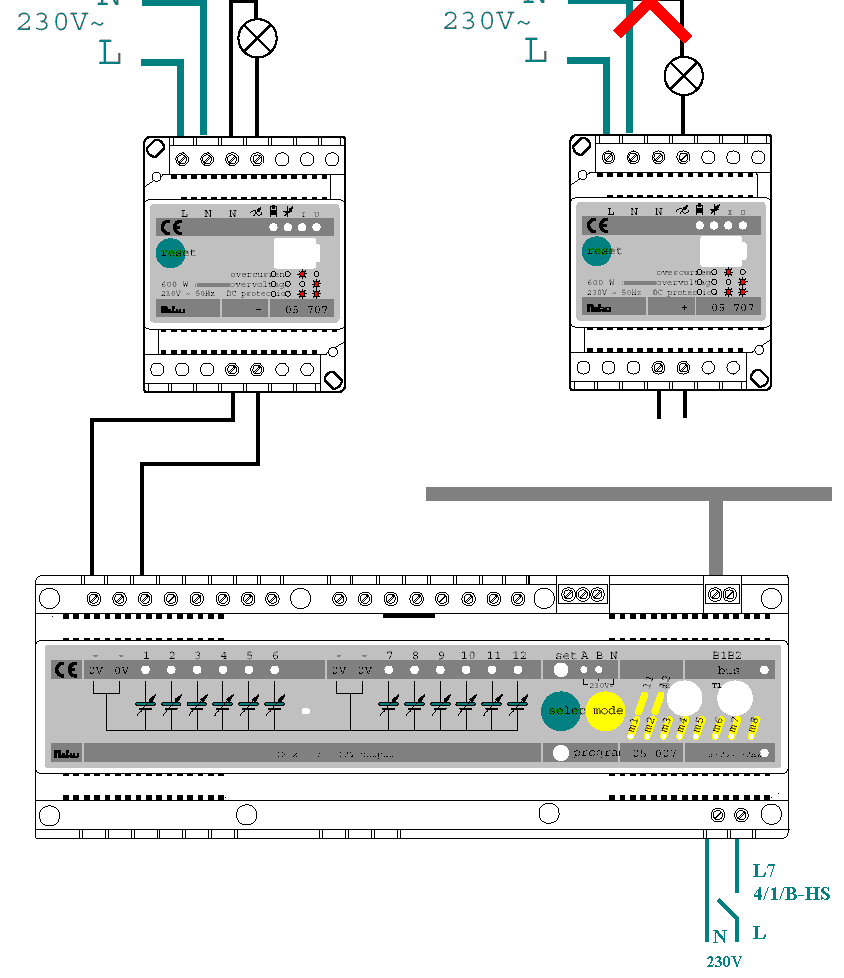

94 12 Stmívače PRAKTICKÁ CVIČENÍ 12.1 Schéma zapojení Systémem Nikobus lze ovládat stmívání svítidel. Na Nikobus lze připojit celý program přístrojů řady Niko pro stmívání (viz. kap. 6.14). Příklad zapojení (obr. 12.1) strana 92

95 12.2 Programování Spínací jednotkou lze stmívat jen s funkcí m4 (tlačítko). Programování stmívací jednotky viz. kap Popis činnosti stmívačů Krátkým stiskem tlačítka se stmívač zapne nebo vypne (funguje jako spínač). Delším stiskem se zvyšuje nebo snižuje intenzita osvětlení. Celý cyklus (z minima na maximum a zpět na minimum) trvá asi 8 s. Při opětovném stisku tlačítka se funkce invertuje. Interval mezi dvěma stisky musí být nejméně 0,5 s. Další informace viz. kap Upozornění: Pro realizaci funkce "centrálně VYP" (m3) je nutné vypnout napájení stmívače - zvláštním výstupem spínací jednotky (viz. příklady zapojení)) Cvičení 1. Zapojení se spínací jednotkou Stmíváme 2 halogenové žárovky jedním jednoduchým tlačítkem. Druhé sběrnicové tlačítko s jednoduchým ovládacím krytem slouží pro funkci "centrálně VYP". Obr strana 93

96 2. Zapojení se stmívací jednotkou panel stmívací jednotky propojíme s panelem stmívače; panel stmívače propojíme s halogenovými svítidly. použít přednastavené parametry stmívaní u stmívací jednotky. Obr Programování: dvojité sběrnicové tlačítko (4 tlačítkové body) pro ovládání 2 halogenových žárovek na levém panelu (žárovky jsou připojeny na elektronický transformátor): zap, vyp, rozjasnit, stmívat jednoduché sběrnicové tlačítko pro ovládání 2 halogenových žárovek na pravém panelu (žárovky jsou připojeny na indukční transformátor): zap, vyp, rozjasnit, stmívat další jednoduché sběrnicové tlačítko slouží pro vyvolání 2 světelných scén, tvořených oběma skupinami svítidel nastavení různých světelných scén a jejich uložení; je to důležité, protože tuto činnost musí ovládat uživatel a vy to musíte zákazníka naučit. Nejprve se vyplní programovací listy! Pozor na správné nastavení stmívače (kapacitní nebo indukční zátěž). strana 94

97 3. Zapojení se stmívací jednotkou panel stmívací jednotky propojíme se všemi 4 panely stmívačů zapojit soumrakový spínač ( viz. předcházející kap.) zapojit RF převodník. Obr Programování: pro každou skupinu svítidel naprogramovat (přiřadit) individuální sběrnicová tlačítka (funkce m1), na RF dálkovém ovládači - tlačítka ovladače jednoduché sběrnicové tlačítko slouží pro vyvolání 2 světelných scén, tvořených 4 skupinami svítidel další sběrnicové tlačítko pro centrální ovládání 1. a 2. skupiny svítidel: centrálně zap (horní bod), centrálně vyp (dolní bod) dvojité sběrnicové tlačítko: levá část ovládacího krytu, horní bod: svítidla 3 a 4 blikají, dolní bod: centrálně vyp svítidla 3 a 4 při zapnutí soumrakového spínače (při setmění) se vyvolá určitá světelná scéna (hodnoty si zvolte sami) pro skupinu svítidel 2 se mají změnit přednastavené (default) hodnoty stmívání/rozjasňování, hodnoty si zvolte sami. Nejprve se vyplní programovací listy! Pozor na správné nastavení stmívače (kapacitní nebo indukční zátěž). strana 95

98 13 Převodník pro tlačítka a pro spínač a modul digitálních vstupů PRAKTICKÁ CVIČENÍ 13.1 Schéma zapojení a popis činnosti Modul digitálních vstupů a převodník pro spínač nemohou vyslat zprávu na sběrnici při změně stavu kontaktu po dobu výpadku napájení sběrnice. Tyto změny jsou "ztraceny", je-li např. pokojový termostat (bimetal) připojen na sběrnici přes modul digitálních vstupů, pak po dobu výpadku napájení sběrnice se nezaregistruje jeho vypnutí ("je teplo") a po obnovení napájení se topí dále (jednotka si "pamatuje" stav výstupů a po obnovení napájení obnoví i původní stav výstupů). Proto se doporučuje "stavové" spínače, jakým je např. pokojový termostat připojit přímo na prioritní vnější logické vstupy A nebo B, které mají charakter stavových vstupů Zapojení převodníku pro tlačítka (typ. ozn ) Převodník lze použít např. při spínačích do vlhka HYDRO Převodník má 2 vstupy pro připojení 2 bezpotenciálových kontaktů tlačítkových spínačů (IN 1 a IN 2). Modrý vodič (common) je společný pro oba kontakty. Při použití více převodníku se ale tyto vodiče nesmí vzájemně propojovat! Tlačítkový spínač HYDRO 55 + do vlhka Obr Zapojení převodníku pro spínač (typ. ozn ) Převodník má 1 vstup pro připojení 1 bezpotenciálového kontaktu spínače a je vhodný pro spínače s občasným spínáním např. dveřní nebo okenní spínač, detektor pohybu ap. Obr strana 96

99 Příklad zapojení dveřního spínače na převodník Obr Zapojení modulu digitálních vstupů (pro 4bezpotenciálové kontakty) A I = ZAP = automatika O = VYP Obr Modul digitálních vstupů se propojí s modulovým převodníkem (typ. ozn ) bočním 10pólovým konektorem. 4 bezpotenciálové kontakty se připojí na vstupy modulu. Při každé změně stavu kontaktů na vstupu modulu vyšle modulový převodník na sběrnici zprávu. Každý vstup má posuvný přepínač s polohami A (automaticky), I (simuluje zapnutí kontaktu), O (odpojí vstupní obvod). V poloze A modul snímá stav připojeného kontaktu a dává pokyn převodníku na vyslání zprávy na sběrnici ZAP při zapnutí kontaktu a VYP při rozepnutí kontaktu. Zpráva ZAP se vyšle také (jednou) při přepnutí posuvného přepínače na vstupu do polohy I, rovněž i při přepnutí do polohy O. Oblast použití: kontakty telefonního rozhraní, detektor rozbití skla, různé kontakty (až do délky kabelu 30 m) Programování Programování je stejné jako u sběrnicového tlačítka, jen místo stisknutí tlačítka musíme zapnout příslušný kontakt (přepínač u modulu digitálních vstupů v poloze A). U modulu digitálních vstupů můžeme zapnutí kontaktu "simulovat" přepnutím přepínače příslušného kanálu z polohy O do polohy I (vyšle se zpráva). U termostatu otáčíme knoflík nastavení až docílíme přepnutí kontaktu zap vyp. U vnějších detektorů pohybu se jednou zapne výstup. strana 97

100 13.3 Cvičení Cvičení s pokojovým termostatem. Svítidlo E1 nyní představuje topení, které se zapíná a vypíná pokojovým termostatem: a. zapojení termostatu na zabudovaný převodník pro spínač b. simulace na posuvném přepínači modulu digitálních vstupů c. termostat přímo zapojený na logický vstup A spínací jednotky. Cvičení: modul digitálních vstupů Obr Předváděcí panel se propojí s modulem digitálních vstupů. Úloha: Přepínačem u vstupu (jeden ze čtyř přepínačů) se má zapnout svítidlo E2 se zpožděním zapnutí 2 minuty. Obr strana 98

101 14 Detektor pohybu Nikobus PRAKTICKÁ CVIČENÍ 14.1 Zapojení a popis činnosti Detektor pohybu sestává ze spodní části pro zapuštěnou montáž (typ. ozn ) a ze senzoru (typ. ozn. XX-781). Senzor reaguje na změny tepelného vyzařování v snímané oblasti. V spodní části je zabudovaná elektronika, která vysílá na sběrnici zprávu ZAP, byl-li senzorem zjištěn pohyb v snímané oblasti. Další informace viz. kap Programování Detektor pohybu se doporučuje programovat ve spínací jednotce ve funkci m1 (ZAP/VYP). Není vhodné jej programovat ve funkcích m6, m7, m11 nebo m12, kde se detektor pohybu chová jako konvenční detektor pohybu. Programuje se opět stejným způsobem jako u sběrnicových tlačítek, jen místo tlačítka se aktivuje tlačítko vepředu detektoru z polohy O do I. Vypnutí se zpožděním se nastavuje podle tabulky v kap na senzoru. Zabezpečení přenosu dat: Převodník má zabudovanou kontrolu, která vyšle zprávu, jen je-li sběrnice volná. V případě konfliktu provozu na sběrnici se zpráva vyšle opakovaně automaticky Cvičení 1. Funkce nástěnného vysílače v levém pokoji se paralelně aktivuje i detektorem pohybu. 2. Zjistí-li detektor pohyb, vypne se osvětlení v levém pokoji a na 10 s se zapne osvětlení chodby. Postup: 1. připojit detektor pohybu na napájení 12 V AC (TR-G3/8 Moeller) a na sběrnici 2. programování. strana 99

102 Cvičení 2 Detektor pohybu má zapnout svítidla E1 a E2, ale jen v noci, v kombinaci s 2kanálovými hodinami. Napájení 12 V detektoru se přeruší výstupem spínací jednotky (např. výstup 4). Postup: 1. zapojení detektoru a hodin (obr. 14.2) 2. programování (viz. také kap. 10 spínací hodiny). Obr strana 100

103 15 Signalizační LED jednotek PRAKTICKÁ CVIČENÍ 15.1 Schéma zapojení a popis činnosti LED na sběrnicových tlačítkách lze zapojit jako orientační nebo signalizační. Orientační LED svítí trvale. Signalizační LED signalizují aktuální stav příslušných výstupů (spínací jednotky). Na jednu montážní desku lze připojit jen jednu LED v signalizační funkci. Signalizační LED lze zapojit jen pro výstupy č. 10, 11, 12 spínací jednotky. Pro napájení obvodu s LED je nutné použít externí zvonkový transformátor (8 12 V AC). strana 101

104 15.2 Cvičení LED (D1, D2) na pravém tlačítku se podle schématu propojí se sekundárním vinutím transformátoru a se spínací jednotkou (FEEDBACK LED 10). Svítidlo E1 se zapojí na výstup 10. Obr strana 102

105 16 Vnější logické vstupy 230 V a logické operace PRAKTICKÁ CVIČENÍ 16.1 Schéma zapojení a popis činnosti Spínací, roletová a stmívací jednotka mají 2 vnější logické vstupy A a B. Signály z těchto vstupů jsou vyhodnocovány ve funkcích spolu se signály ze sběrnice, avšak nezávisle ze sběrnice, což umožňuje i přímou zpětnou vazbu výstupů příslušných jednotek na tyto vstupy. Logické vstupy jsou konstruovány pro napětí 230 V AC, vstupní proud je 5 ma. Vstupy A a B mají společnou svorku pro střední vodič N. Od obvodů sběrnice jsou galvanicky bezpečně odděleny pomocí optočlenů. Vnější logické vstupy se volí a programují tlačítkem set. Zapojení (obr. 16.1): Příklad zapojení s roletovou jednotkou: (obr. 16.2) strana 103

106 Vnější logické vstupy 230 V mohou být programovány mezi sebou jako vstupy kombinační logické funkce pro spínání výstupů nebo jako povolovací podmínka pro funkci sběrnicových tlačítek. Kombinační logická funkce může být OR nebo AND jen v kladné logice signálu (230 V odpovídá logické I), ve funkci "povolovací" je možná i funkce NOT (záporná logika, 230 V je O). Kladná logika ve spínací funkci nepředstavuje žádné omezení, protože většina přístrojů vnějších senzorů má přepínací kontakty, lze tudíž zvolit signál I nebo O přímo z kontaktu. Jsou-li vnější logické vstupy naprogramovány pro povolovací funkci, může být povolovací funkce vázána na povolení signálem 230 V (kladná logika) nebo na signál 0 V (záporná logika). Volba vstupů a programování se provádí tlačítkem set. Při programování indikují LED A a B zvolenou logickou funkci (viz. tabulky). Na vnější vstupy lze zapojit kontakty různých spínačů, např. soumrakových spínačů, slunečných senzorů, větrných senzorů, vnějších spínacích hodin, detektorů pohybu, různých relé ap. Oblasti použití: snímání stavových signálů (trvalé signály) snímání signálů, které se nesmí ztratit připojení jednoduchých spínacích hodin nebo soumrakového spínače bez připojení na sběrnici Nikobus, pro jednoduché použití (instalace se neprodražuje) zapojení kontaktů senzorů, které jsou na napětí 230 V (větrná, slunečná a dešťová automatika, vnější detektory pohybu). Upozornění: Při programování lze logické funkce vstupů volit nezávisle na stavu kontaktů rozepnut, zapnut. Svorka N je společná pro oba vstupy, tj. kontakty musí být napájeny stejným obvodem 230 V Vnější logické vstupy ve spínací funkci Vnější vstupy jsou naprogramovány v logické funkci pro spínání výstupů jednotky. Funkce je samozřejmě omezena na vstupy a výstupy té samé jednotky. Na stejný výstup lze naprogramovat také sběrnicová tlačítka nebo jiné funkce sběrnice. Logická funkce se vyhodnotí jen při změně stavu vstupů. (Proto lze např. výstup zapnout logickou funkcí při změně vnějších vstupů a ten samý výstup vypnout jiným povelem (třeba sběrnicovým tlačítkem) i když vnější vstupy svůj stav nezměnily). Zvolená logická kombinační funkce (při programování) je indikována LED A a B: LED A LED B Funkce výstupu nesvítí nesvítí žádná svítí nesvítí výstup je funkcí vstupu A nesvítí svítí výstup je funkcí vstupu B svítí svítí výstup je funkcí A AND B strana 104

107 Příklady použití: 1. Výstup č. 1 spínací jednotky se naprogramuje s funkcí m1 (ZAP/VYP) se vstupem A: 2. Výstup č. 2 spínací jednotky se naprogramuje s funkcí m1 (ZAP/VYP) se vstupy A AND B: 3. Výstup č. 3 spínací jednotky se naprogramuje s funkcí m1 (ZAP/VYP) se vstupem A a pak se naprogramuje s další funkcí m1 (ZAP/VYP) se vstupem B: Výstup č. 3 se dodatečně naprogramuje ještě jednou s funkcí m1 (ZAP/VYP) se sběrnicovým tlačítkem. Sběrnicové tlačítko teď nezávisle spíná výstup, není to povolovací funkce vnějších vstupů. ovládací kryt VYP ZAP Příklady použití: strana 105

108 Vstupní napětí na: A OR B (výstup zapne, zapne-li A nebo B nebo tlačítko) vnější osvětlení se zapne detektorem pohybu, který je připojen na vnější logický vstup A nebo B osvětlení výkladu se spíná konvenčními spínacími hodinami nebo sběrnicovým tlačítkem vypnout zásuvky a vnitřní osvětlení nechat blikat při stisku panikového tlačítka nebo výstupním kontaktem poplachového zařízení čerpadlo odpadní vody zapínat plavákem nebo sběrnicovým tlačítkem odsávací ventilátor se spíná kontaktem senzoru CO2 nebo sběrnicovým tlačítkem konvenční spínací hodiny nebo tlačítko ovládá čerpadlo akvária nebo fontánu kontakt přijímače signálu HDO spíná zásuvky nebo topení na noční proud upozornění na zvýšenou teplotu v chladírně termostatem na vstupu A nebo B Vstupní napětí na: A AND B (výstup zapne, jsou-li A i B v I) osvětlení výlohy zapnout, je-li tma (soumrakový spínač na A) a je-li pohyb (detektor pohybu na B) snímač vlhkosti půdy (vstup A) a konvenční spínací hodiny (vstup B) startují sekvenci (funkce m13) zavlažovacího zařízení konvenční soumrakový spínač (vstup A) a konvenční spínací hodiny (vstup B) zapínají osvětlení Použití vnějších logických vstupů v "povolovací" funkci (viz. kap ) Při programování sběrnicových tlačítek lze kromě funkce (mode) zadat také logickou podmínku (povolení) podle stavu vnějších logických vstupů A a B. Výstup se aktivuje naprogramovanou funkcí na povel od sběrnicového tlačítka, jen když je současně splněna povolovací podmínka vstupů A a B. Povolovací podmínky (kontakty) lze naprogramovat dvěma způsoby: přímo na vnější vstupy 230 V (A a B) přes stisk sběrnicových tlačítek, podmínka se přes výstupy řídicí jednotky přivede na vnější vstupy 230 V. a. Programování povolovacích podmínek vnějšími vstupy A a B A, B: LED vnějších vstupů; ST: sběrnicové tlačítko (O: není stisknuto, I: stisknuto) A B ST Povolovací funkce nesvítí nesvítí O není umožněna svítí nesvítí O není umožněna bliká nesvítí O není umožněna nesvítí svítí O není umožněna nesvítí bliká O není umožněna svítí svítí O není umožněna bliká bliká O není umožněna nesvítí nesvítí 1 povel (sběrnicová zpráva) není podmíněn vnějšími vstupy (A, B) svítí nesvítí 1 je-li vstup A = 1 (230 V), povel je povolen bliká nesvítí 1 je-li NOT (vstup A) = 1 (0 V), povel je povolen nesvítí svítí 1 je-li vstup B = 1 (230 V), povel je povolen nesvítí bliká 1 je-li NOT (vstup B) = 1 (0 V), povel je povolen svítí svítí 1 je-li A AND B = 1 (oba 230 V), povel je povolen bliká bliká I je-li NOT (A AND B) = I (alespoň jeden je 0 V), povel je povolen V jednom programu (k jedné funkci výstupu) lze naprogramovat jen jednu povolovací funkci. Ekvivalentní kontaktové schéma povolovací funkce (obr. 16.3): strana 106

109 Stav LED při programování vnějších vstupů: A B svítí nesvítí bliká nesvítí nesvítí svítí nesvítí bliká svítí svítí bliká bliká Příklady použití: je-li kontakt soumrakového spínače (zapojen na vnější vstup A) zapnut, lze tlačítkem zapnout světlo světlo lze zapnout, mají-li oba soumrakové spínače (zapojeny na vstupy A a B) kontakty zapnuty. Na výstupy jednotky lze naprogramovat i více funkcí (mode) s povolovací podmínkou. To znamená, že výstup lze pak ovládat více způsoby (více tlačítky, za různých podmínek). b. Programování s podmínkou stisku sběrnicového tlačítka, podmínka se přes výstupy jednotky přivede na vnější vstupy 230 V strana 107

110 Protože stisk sběrnicového tlačítka je "událost" zpráva se vysílá na sběrnici a vyhodnocuje řízením jednotky jen po určitou dobu nelze jej využít pro "povolovací" podmínku, která má charakter stavové proměnné. "Událost" lze proměnit na "stav" následovně: stiskem tlačítka se zapne (trvale) některý výstup jednotky. Napětí na výstupu (230 V) se pak přivede na vnější logický vstup A nebo B. Další programovaní podle bodu a. Příklad zapojení (obr. 16.4): Sběrnicové tlačítko, přes výstup 10 na vnější vstup A Oblast použití: - Dveře se automaticky otevírají světelnou závorou zapojenou na vnější vstup A, zatímco sběrnicové tlačítko uvedlo zařízení do stavu "automatika" (např. přes výstup 1 na vstup B). Dveře lze kdykoliv otevřít také zvláštním tlačítkem na "ruční" otevírání. Je-li vstup A naprogramován na funkci (mode) m6 (zapni a se zpožděním vypni), dveře se po jistém čase zavírají automaticky. (funkce: (A OR B) AND sběrnicové tlačítko) až po aktivování "všeobecným" sběrnicovým tlačítkem lze ovládat ostatními tlačítky (povolovací funkce všeobecného tlačítka přes výstup a vstup). spínací hodiny (v zapojení s modulovým převodníkem) spínají výstup, který je přiveden na vstup A. Tímto způsobem lze zajistit, že v části budovy jsou jistá sběrnicová tlačítka v určité době nefunkční. (funkce: A AND B AND sběrnicové tlačítko) osvětlení se zapne do "pohotovostního" režimu "hlavním" sběrnicovým tlačítkem, které zapíná výstup 11. Tento výstup napájí kontakt vnějšího soumrakového spínače, který je zapojen na vstup A a dále přes kontakt spínacích hodin na vstup B. Vstupy A a B tvoří povolovací podmínku pro další sběrnicová tlačítka, kterými již lze zapnout osvětlení. strana 108

111 16.2 Cvičení a příklady programování Programování vnějších logických vstupů ve "spínací" funkci Úloha: je-li aktivní vstup A, má svítit svítidlo E1 je-li aktivní vstup B, má svítit svítidlo E2 jsou-li aktivní vstupy A a B, má svítit svítidlo E3 Obr Zapojení: Svítidla E1 až E6 jsou zapojena na výstupy 1 až 6 spínací jednotky. Programování stisknout tlačítko program tlačítkem select zvolit výstup tlačítkem mode zvolit funkci tlačítkem set (<1,6 s) zvolit vnější vstup / vstupy delším stiskem tlačítka set (>1,6 s, až zazní signál) zvolené výstupy uložit do paměti krátce stisknout tlačítko program (konec programování). strana 109

112 Programování vnějších logických vstupů v "povolovací" funkci Úloha: jsou-li aktivní vstupy A a B, lze sběrnicovým tlačítkem zapnout svítidlo E1 je-li neaktivní vstup A nebo B (0 V), lze sběrnicovým tlačítkem zapnout svítidla E1 a E2. Obr Zapojení: Svítidla E1 až E6 jsou zapojeny na výstupy 1 až 6 spínací jednotky. Programování stisknout tlačítko program tlačítkem select zvolit výstup tlačítkem mode zvolit funkci tlačítkem set (<1,6 s) zvolit vnější vstupy (A AND B, pro druhou funkci NOT (A AND B)) stiskem sběrnicového tlačítka (až zazní signál) zvolené výstupy uložit do paměti krátce stisknout tlačítko program (konec programování). strana 110

113 Programování sběrnicového tlačítka v "povolovací" funkci Úloha: jsou-li aktivní vstupy A AND B (na B je přiveden výstup 6, na který je naprogramováno "povolovací" sběrnicové tlačítko), lze jiným sběrnicovým tlačítkem zapnout svítidlo E1 jsou-li vstup A OR B neaktivní (0 V) (na B je přiveden výstup 6, na který je naprogramováno "povolovací" sběrnicové tlačítko), lze jiným sběrnicovým tlačítkem zapnout svítidla E1 a E2. Obr Zapojení: Svítidla E1 až E6 jsou zapojeny na výstupy 1 až 6 spínací jednotky. Na výstup 6 je zapojen vstup B (spínač B přepnout do O). Programování 1. Programování sběrnicového tlačítka na výstup (pro "povolovací" funkci) stisknout tlačítko program tlačítkem select zvolit výstup 6 tlačítkem mode zvolit funkci m1 stiskem sběrnicového tlačítka (až zazní signál) zvolený výstup uložit do paměti. 2. Programování "povolovací" funkce tlačítkem select zvolit výstup 1 a 2 tlačítkem mode zvolit funkci m1 tlačítkem set zvolit vnější vstupy NOT (A AND B) stiskem jiného sběrnicového tlačítka (až zazní signál) zvolené výstupy uložit do paměti krátce stisknout tlačítko program (konec programování). strana 111

114 Zvláštní cvičení Zapojení: na roletovou jednotku jsou zapojeny žaluzie, soumrakový spínač a spínač pro vnější vstup A. Úloha: Je-li vnější spínač (vstup A) zapnut a hlásí-li soumrakový spínač "tma", spustí se žaluzie. Obr Vzorové příklady Příklad použití spínací jednotky Vnější vstupy jsou naprogramovány přímo na výstupy (jednotky). Na chladírně jsou dvě poplachová svítidla a poplachový zvonek, které začnou blikat (zvonek přerušovaně zvonit), překročí-li teplota v chladírně danou hodnotu (měřeno termostatem). Poplach se zastaví sběrnicovým tlačítkem. Výstupy 2, 7, 12 jsou naprogramovány ve funkci m8 s podmínkou vnějšího vstupu B (aktivní při 230 V). Obr Programování krátce stisknout program tlačítkem select zvolit výstupy (skupina): krátce stisknout, zvolený výstup: bliká LED, dlouho stisknout, zadáme zvolený výstup (LED svítí trvale), pak další výstup... zvolit funkci (mode) m8, blikání tlačítkem set zvolit vnější vstup B a dlouhým stiskem uložit krátce stisknout program (konec programování). strana 112

115 Příklad použití roletové jednotky Automatické a ruční ovládání markýz. Při slabém větru a při silném slunečním záření se markýza rozvine. Zajde-li sluníčko, markýza se navine. Při silném větru se markýza navine a nelze ji ani ručně rozvinout. Obr Obr Programování krátce stisknout program tlačítkem select zvolit výstup zvolit funkci (mode) m1 pro vstup A tlačítkem set zvolit vnější vstup A (230 V, LED A svítí) a dlouhým stiskem uložit zvolit funkci (mode) m3 pro vstup B tlačítkem set zvolit vnější vstup B (230 V, LED B svítí) a dlouhým stiskem uložit zvolit funkci (mode) m1 pro povolovací funkci vstupů tlačítkem set zvolit vnější vstup B (0 V, LED B bliká) stisknout "ruční" sběrnicové tlačítko (rozvinout, není-li silný vítr) krátce stisknout program (konec programování). strana 113

116 Příklad časového použití stmívací jednotky Mezi 8 a 20 hodinou má detektor pohybu Nikobus zapínat světlo na chodbě na 80%, v ostatním čase jen na 30%. Obr Časový průběh: Programování 1. Detektor pohybu (všechny) posuvný přepínač do polohy O (vyp) 2. stisknout program 3. tlačítkem select zvolit výstup "světlo na chodbě" (např. výstup 1). Programování světelné scény 30%: 4. tlačítkem set zvolit vnější vstup A (230 V, LED A svítí) 5. zvolit funkci (mode) m12 (preset zap) a otočným přepínačem T1 nastavit požadovanou intenzitu osvětlení (poloha 4 = asi 30%), otočným přepínačem T2 nastavit požadovanou dobu rozjasňování strana 114

117 6. posuvný přepínač na detektoru do polohy I (zap) naprogramuje se "rozsvícení na 30%" Programování VYP světelné scény, nezávisle na vnějším vstupu: 7. tlačítkem set vypnout LED A a B (nesvítí) 8. zvolit funkci (mode) m6 (VYP), otočným přepínačem T1 nastavit ovládací čas na "0" a otočným přepínačem T2 nastavit požadovanou dobu stmívání (doba stmívání není závislá na vnějších vstupech) 9. detektor pohybu (všechny) posuvný přepínač do polohy O (vyp) programování vypnutí Programování světelné scény 80%: 10. tlačítkem set zvolit vnější vstup A (0 V, LED A bliká) 11. zvolit funkci (mode) m12 (preset zap), otočným přepínačem T1 nastavit požadovanou intenzitu osvětlení (poloha C = asi 80%), otočným přepínačem T2 nastavit požadovanou dobu rozjasňování 12. posuvný přepínač na detektoru do polohy I (zap) naprogramuje se "rozsvícení na 80%" 13. krátce stisknout program (konec programování) 14. detektor pohybu posuvný přepínač do střední polohy "auto". Schodišťový stmívač s 2 hodnotami osvětlení nezávisle na vnějším vstupu (čas nebo světlo) Obr Ve výstupech stmívací jednotky jsou zabudované oddělovací diody, které umožňují paralelní zapojení výstupů - nejvyšší (kladné) napětí je pak řídicím napětím (0/10 V) stmívače. strana 115

118 Tento efekt umožňuje kombinovat 2 různé světelné scény ve funkci "ZAP/VYP" (případně s pevnými presety). Nelze použít funkci m7 (vypni se zpožděním), protože zde platí pro konečnou hodnotu výstupu = D-last. Musí se použít časová funkce (vypni se zpožděním) spínací jednotky. V závislosti od stavu vnějších vstupů stmívací jednotky se mají vyvolat rozdílné světelné scény (úrovně osvětlení). Programování spínací jednotku výstup 1 naprogramovat ve funkci m6 (nastavit T1!) stmívací jednotka naprogramovat vnější vstup A na výstup 1 se světelnou scénou nebo s presetem "zap/vyp" (funkce m3 nebo m11) naprogramovat vnější vstup A na výstup 2 se světelnou scénou nebo s presetem "zap/vyp" (funkce m3 nebo m11) m9: nastavení hodnoty preset a doby rozjasňování/stmívání (symetrická křivka) m11: nastavení křivky rozjasňování/stmívání a doby rozjasňování/stmívání. Musí se počítat se zvláštním sběrnicovým tlačítkem pro nastavení výstupů 1 a 2. Světelné scény se uloží (programování s vnějšími vstupy A a B: tlačítkem set). 17 Pokyny pro instalaci 17.1 Bezpečné malé napětí (SELV) Sběrnice Nikobus pracuje s bezpečným malým napětím SELV (9 VDC). Sběrnice je bezpečně oddělena od sítě nn 230 V. Dotyk s živou části sběrnicového vedení tedy není nebezpečný. Všechny sběrnicové přístroje vyhovují bezpečnostním a elektrotechnickým předpisům a normám. Vedení sběrnice Nikobus tvoří obvod SELV. Musí být proto uloženo v bezpečné vzdálenosti od silových vedení. 1/ Pokud sběrnicové vedení není kladeno společně s kabely 230 V, lze použít nestíněný sběrnicový kabel (kroucená dvojlinka). Při výběru sběrnicového vedení vybírejte typy kabelů, které mají vnější izolaci kabelu vhodnou pro přímé kladení pod omítku bez instalační trubky. 2/ Při souběhu vedení sběrnice se silovým vedením 230 V (např. ve stejné instalační trubce nebo společném vedení) musí být izolace kabelu sběrnicové vedení navržena pro minimálně stejné zkušební napětí, jaké platí pro vedení 230 V (měřeno mezi vodiči a pláštěm kabelu). V tomto případě je nutné použít stíněný sběrnicový kabel (twistovaná kroucená dvojlinka). Uvnitř objektu se stínění kabelu nepřipojuje žádným koncem na společnou ekvipotenciální přípojnici HOP!!! Mimo prostor budovy ve venkovních prostorách se klade do společného výkopu se sběrnicovým kabelem zemnící pásek FeZn a oba konce stínění kabelu se připojí na pásek FeZn. Pásek se připojí na HOP budovy. Jako sběrnicový kabel se používá stíněný kabel J-Y(ST)-Y 2x2x0,8. Kabel se musí uložit ve vzdálenosti nejméně 4 mm od kabelů pro obvody nn. Kabely nn, běžně používané pro instalaci nn se nesmí použít pro sběrnicové vedení (bezpečnost, funkce, nebezpečí záměny apod.). Je nutné dodržet předpisy a normy o instalaci obvodů SELV s ohledem na instalaci nn. Systém Nikobus pracuje také s nn částí, jednotky, stmívače a převodníky jsou napájeny ze sítě 230 V. Oddělené výstupy 4, 5 a 6 spínací jednotky (reléové výstupy s bezpotenciálovými kontakty) se nesmí použít pro spínání obvodů s různými napětími (např. SELV a nn 230 V AC). strana 116

119 17.2 Sběrnicové vedení Výhody sběrnicového vedení jednoduché vedení mezi všemi ovládacími prvky a komponenty v rozváděčích sběrnicová tlačítka se instalují bez nutnosti dalšího propojování bezpečné malé napětí SELV znamená vyšší bezpečnost jednoduchá instalace díky malému průřezu vodičů minimální hloubka drážek a krabic zvláště výhodné u tenkých příček. Technická specifikace sběrnicového kabelu: Typ kabelu: - J-Y(ST)-Y 2x2x0,8 (podle DIN VDE 0815), případně YCYM 2x2x0,8 - běžný kabel pro řídicí obvody 2x2x0,8 (oddělené kladení). Maximální délka kabelu: mezi sběrnicovým tlačítkem a jednotkou: 350 m mezi 2 sběrnicovými tlačítky 700 m celková délka kabelu (všech větví) 1000 m. Volný pár vodičů sběrnicového kabelu lze využít: pro napájení orientačních LED pro spínání signalizačních LED pro obvody s bezpečným malým napětím SELV/PELV trvalý proud max. 2,5 A, potřebná ochrana proti přetížení (nadproud a zkrat) pro přenos hovoru, ne však jako telekomunikační vedení veřejné telefonní sítě. Způsob použití volného páru vodičů musí být v celé sběrnici jednotný. Je-li sběrnicový kabel uložen odděleně - ve zvláštní trubce nebo ve vzdálenosti min. 10 mm od vedení nn, lze použít i běžný kabel pro řídicí obvody 2x2x0,8. Dále je třeba zohlednit např. v rozváděčích: izolované vodiče silových kabelů a kabel pro sběrnicové vedení lze uložit i v těsné blízkosti silové kabely a izolované vodiče pro sběrnicové vedení lze uložit i v těsné blízkosti izolované vodiče sběrnicového vedení a izolované vodiče silových vedení musí být uloženy ve vzájemné vzdálenosti nejméně 4 mm nebo musí mít přídavnou izolaci (viz. DIN VDE 0110, část 1, základní izolace). Platí to i pro vodiče jiných obvodů, které nejsou obvody SELV/PELV). Křižování a přiblížení vodičů v montážní krabici Vodiče sběrnice a vodiče silových obvodů, jsou-li zavedeny do Obr společné montážní krabice musí být odděleny bezpečnou izolační přepážkou. Jinak se musí použít pro sběrnici a pro silová vedení zvláštní montážní krabice. Obr Křižování a přiblížení vodičů sběrnice k veřejným telekomunikačním zařízením Sběrnicové vedení se z hlediska veřejných telekomunikačních zařízení považuje za stejné, jako silové vedení. strana 117

120 Křižování a přiblížení vodičů sběrnice k jiným sítím na malé napětí Elektrické obvody a telekomunikační zařízení, která nejsou zařazena jako obvody SELV nebo PELV musí být od vedení sběrnice Nikobus bezpečně oddělena. Při obvodech s bezpečným malým napětím SELV nebo PELV je nutné zajistit základní izolaci podle namáhání napětím. Všechna vedení obvodů SELV nebo PELV lze uložit v těsné blízkosti sběrnicového vedení Instalace montážních desek a sběrnicových tlačítek Používají se běžné instalační krabice pro zapuštěnou montáž (pod omítku). Pro větvení sběrnicového vedení se využívá stejná instalační krabice pro sběrnicová tlačítka Jištění před nadproudy a zkraty Napájení jednotek se jistí jističem s ochranou před nadproudy a zkratem s jmenovitou hodnotou 2-6 A (např. PL7-B4/1-HS). Vývody ke světlům se jistí jističem jmenovitou hodnotou proudu max. 10 A (PL7-B10/1). Pro jištění lze využít i dvojpólové jističe Způsob ochrany před atmosférickým přepětím Způsob ochrany před atmosférickým přepětím předpisuje příslušná ČSN. Pro zvýšení ochrany lze použít přepěťové ochrany, svodiče přepětí třídy B (3 x VFB1) a svodiče přepětí třídy C (1 x VS7-15/280/4). Je předepsána montáž i svodičů přepětí třídy D (např. VD7) Autodiagnostické funkce spínací, roletové a stmívací jednotky Za normálního provozu (ne při programování) slouží LED pro hlášení diagnózy: LED m1: Svítí při přijetí správné zprávy (jednotkou na sběrnici). Bliká při chybné zprávě (např. při kolizi zpráv na sběrnici). Při přerušení sběrnice: stlačíme-li libovolné sběrnicové tlačítko, LED m1 nesvítí (kontrola přerušení sběrnice). LED m2: Bliká při zkratu na sběrnici nebo při nesprávně polaritě na sběrnici (záměna svorek na jednotkách). Správně propojení sběrnice na jednotky: B1-B1- a B2-B Při nesprávném zapojení sběrnice jednotek svíti LED "bus" u všech řídicích jednotek, protože napětí se vzájemně odčítají a na sběrnici tudíž není žádné napětí. Správně má svítit jen jedna LED "bus", protože jen jedna jednotka přebírá napájení celé sběrnice (viz. kap. 19.8). LED m3: Bliká při poruše napájení sběrnice: jednotka napájí sběrnici, ale obvod kontroly napájení nenaměřil správné napětí (vadné sběrnicové relé nebo obvod kontroly napětí na sběrnici). LED m4: Bliká při poruše v komunikaci s pamětí EEPROM (vadná EEPROM nebo EEPROM pro jiný typ jednotky). Při použití jiné paměti EEPROM, musí se nejdřív vymazat Ruční spínání výstupů Výstupy jednotek lze spínat i ručně, i když sběrnice ještě není nainstalována, nebo je nefunkční. Tak lze např. na stavbě ručním zapnutím výstupů zajistit osvětlení nebo při poruše na sběrnici výstupy kdykoliv zapnout i vypnout. Stav výstupů jednotky se uloží do paměti a proto při přerušení napájení a po jeho obnově se obnoví i stav výstupů jednotky. To neplatí z bezpečnostních důvodů pro roletovou jednotku. strana 118

121 Ruční spínání výstupů lze využít i při uvádění do provozu pro testování a lokalizování jednotlivých obvodů spotřebičů. U roletové jednotky lze ručním spínáním zjistit potřebnou dobu chodu pohonu rolet nebo žaluzií, kterou potřebujeme znát pro správné nastavení parametrů funkcí při programování. Postup: 1. jednotku připojit na síť 2. krátce stisknout tlačítko select: LED výstupu bliká ( =ruční ovládání, zůstane po dobu 3 s, znovu lze vyvolat stiskem select) 3. výběr výstupů u spínací a stmívací jednotky: krátce (<1 s) stisknout select pro volbu požadovaného výstupu dlouho (>1 s) stisknout select pro zapnutí/vypnutí výstupu; je-li výstup zapnut, svíti příslušná LED trvale. opakovat stisknutí select pro další výstupy... u roletové jednotky: krátce (<1 s) stisknout select pro volbu požadovaného výstupu dlouho stisknout select pro zapnutí výstupu; výstup je zapnut, dokud je select stisknut. 4. nestiskneme-li v průběhu 3 s opakovaně tlačítko select nebo stiskneme-li jiné tlačítko, jednotka se automaticky vrátí do provozního stavu Označování sběrnicových tlačítek Nikobus a zásuvek S každou jednotkou se dodává i sada piktogramů na samolepkách (typ. ozn. PM ) pro označení sběrnicových tlačítek Nikobus a pro označení zásuvek, které jsou řízeny řídícími jednotkami Nikobus, např. zásuvka je "stmívána", nebo může být zatížena jen do 10 A ap. Piktogramy lze nalepit i na popisný štítek děleného ovládacího krytu (2x1/2) sběrnicového tlačítka. obr piktogramy strana 119

122 17.9 Projektování rozváděčů V rozváděčích lze umístit přístroje Nikobus společně se silovými přístroji nn. Přitom je třeba dodržet minimální vzdálenost (10 mm) mezi vodiči obvodů SELV nebo PELV a obvodů nn. V některých případech se musí namontovat přídavné kryty nebo izolační přepážky. Systém Nikobus umožňuje jednoduché rozšíření instalace a její změny. Tyto změny a rozšíření jsou mnohem jednodušší než v konvenční instalaci a proto jsou i častější. Proto se velikost rozváděče navrhuje s rezervou minimálně 25% pro rozšíření o další přístroje, minimálně však 1 rezervní řadou. Při umístění RF přijímače používejte plastovou rozvodnici. Při použití oceloplechové rozvodnice použije vnější anténu. Při propojování sběrnice mezi řídícími jednotkami a dalšími převodníky se musí dodržet polarita vodičů. Propojují se vždy stejně označené svorky: B1 na B1, B2 na B2. Obr Příklad jištění instalace Nikobus strana 120

123 Obr Propojení jednotek sběrnicovým vedením se zakreslením kabeláže pro obvody SELV a silové rozvody 400 V strana 121

124 17.10 Zapojení spínaných zásuvek 16 A/ 230 V Pro spínání 16 A zásuvek je nutné použít silové relé nebo stykač s kontakty In= A. Jmenovitý proud kontaktů řídicích jednotek je pouze 10 A a vyšší instalovaný výkon odebíraný ze zásuvky by mohl jednotku poškodit. Jsou-li zásuvky stmívány nebo jsou-li spínány systémem Nikobus, označí se piktogramem (typ. ozn. PM je dodáván s každou řídicí jednotkou). POZOR: Přepínací kontakt výstupu 6 spínací jednotky není vhodný pro spínání paralelně kompenzovaných zářivek. Obr Připojení silových spotřebičů ke spínací jednotce strana 122

125 Připojení na trojfázovou síť Přes kontakty jsou spínány spotřebiče 230 V. V jedné skupině výstupů 1-6 (viz. obrázek) se musí připojit kontakty na stejnou fázi, přičemž různé skupiny 1-6 a 7-12 lze připojit na různé fáze. Obr Schéma zapojení (obr. 17.8): Upozornění: Vývody 1-3 a 4, 5 a 6 se nesmí použít současně pro spínání obvodů s různým napětím (např. SELV, nebo 230 V AC např. fáze L1 a L3). V této skupině lze spínat vždy stejné fáze, např. L1 viz. obr strana 123

126 17.11 Spínání více pohonů rolet nebo žaluzií jedním výstupem roletové jednotky Každý pohon musí tvořit samostatně spínaný obvod, proto se v tomto případě musí použít 2 relé s více zapínacími kontakty, a relé se spínají výstupy z jednotky. Na kontakty relé se připojí motory pohonů rolet. Obr strana 124

127 18 Marketingová hlediska 18.1 Proč instalovat systém inteligentní elektroinstalace Nikobus? Projektování a montáž inteligentní elektroinstalace Nikobus jsou velmi jednoduché. Není nutné předem znát přesné požadavky investora ani zvyklosti budoucích uživatelů bytů nebo jiných staveb. Systém přináší mnoho výhod pro uživatele i pro elektromontážní firmu Výhody pro uživatele Osobní pohodlí a spolehlivost díky vysoké jakosti perfektní ovládání osvětlení včetně vytváření světelných scén centrální ovládání osvětlení, rolet, žaluzií a topení bio instalace (odpojení vedení od sítě v určitých místnostech) dálkové ovládání po telefonu, integrovaný systém RF dálkového ovládání. Úspora energie spínání osvětlení spínacími hodinami a detektory pohybu při regulaci vytápění jednotlivých místností možnost vypnutí topení při otevření oken nebo neníli místnost používána přístroje s velkou spotřebou energie lze zapínat při výhodném tarifu za energii, např. v noci (pračka sušička, elektrický bojler,...). Bezpečnost stisknutím "panikového" tlačítka se zapne vnitřní a případně i vnější osvětlení, výstražné blikání využití detektoru pohybu pro spínání osvětlení ale také pro poplachovou funkci simulace přítomnosti osob v objektu propojení s poplachovým systémem a se zařízením pro nouzové volání ovládání rolet, žaluzií, markýz ap. centrální spínací funkce s časem ovládání. Vysoká pružnost jednoduché programování jednoduché rozšíření funkcí uživatel si může sám nastavovat světelné scény Výhody pro montážní firmu Pružné projektování a jednoduchá instalace modulární systém přístrojů s centrálním nebo distribuovaným řízením integrované RF dálkové ovládání autodiagnostické funkce, hlášení diagnózy není zapotřebí programování přes PC (lze programovat i s použitím počítače) Minimum vrtání a sekání Nikobus je nenáročný na kabeláž pouze jedna montážní krabice pro jedno ovládací místo i s vícenásobnými rámečky jednoduché zapojení i při ovládání jednoho spotřebiče z více míst. strana 125

128 18.2 Instalace a uživatelé systému Nikobus Nikobus byl vyvinut speciálně pro obytné budovy (rodinné domy a byty) a pro malé podniky (kanceláře, hotely, nákupní domy ap.). Instalace a uplatnění systému Nikobus: Zdravotnictví, školství rekreační zařízení, chaty restaurace a hotely, penziony menší obchody a řemeslné dílny, obchodní centra podniky služeb úřady, státní správa administrativní budovy, bussiness centra, kanceláře, firmy architekti a projektanti staveb a elektro obytné budovy, rodinná výstavba. Uživatelé tohoto systému: mladí lidé střední vrstva samostatně žijící lidé rodiny s dětmi senioři zdravotně postižení podnikatelé Proč musí být elektromontér víc než dosud i prodejcem Pro elektromontéra a elektromontážní firmu je v současnosti důležité zabránit poklesu obratu a být schopen konkurovat levné práci načerno. Proto je velmi důležité, aby byl schopen uspokojit potřeby zákazníků. Požadavky zákazníků se zvýšili a vzrostli jejich nároky na komfort. Pro zákazníka je důležitý i důvěrný vztah se "svým" elektromontérem Proč prodávat právě tento produkt firmy Moeller Firma Moeller se řadí mezi výrobce kvalitních přístrojů. Výrobková řada přístrojů Niko je dlouhá léta etablovaná na světovém trhu domovních spínačů a zásuvek a také stmívačů. Hodnotný a cenově výhodný systém sběrnicové elektroinstalace Nikobus náleží do segmentu trhu "inteligentní elektroinstalace pro automatizaci budov". Elektromontážní firma, instalující systém Nikobus se markantně odlišuje od konkurence a navíc si zvyšuje svůj kredit u zákazníků. Dlouhá záruka až 10 let na domovní spínací přístroje 230 V je spjata s vysokou kvalitou přístrojů!!!. strana 126

129 18.5 Co je nutné sledovat při sestavování nabídky Nejprve se vymezí základní spínané elektrické obvody (spotřebiče, skupiny spotřebičů), např. světelné obvody, zásuvkové obvody ap. Počet těchto obvodů se dělí 12, výsledek je počet potřebných spínacích jednotek. Obdobně se vymezí elektrické motorové obvody pro rolety, žaluzie, markýzy, brány ap. Tvoří-li jeden elektrický obvod více pohonů (ovládaných společně), počítá se pro každý pohon s dvěma kontakty oddělovacího relé. Počet ovládaných obvodů se dělí 6; výsledek je počet potřebných roletových jednotek. Vymezí se ovládací místa a navrhne se počet sběrnicových tlačítek. Snažíme se přitom o co nejnižší počet ovládacích míst a navrhujeme vícenásobná tlačítka (se 4 tlačítkovými body). Navrhnou se sběrnicová tlačítka s orientačními a signalizačními LED. Je zapotřebí jeden napájecí transformátor pro napětí 12 V. Spolu s architektem, zákazníkem nebo s uživatelem se vybere design (PR20, PR20soft, davinci nebo Cirio) a barva tlačítek. Navrhnou se ostatní senzory a detektory, vymezí se jejich funkce a určí jejich zapojení. Uvažují se soumrakové spínače? Jsou nutné spínače do vlhka (HYDRO 55 + )? Navrhnou se typy a počet převodníků spínačů a tlačítek. Zjistí se počet stmívaných svítidel v jednotlivých místnostech. Je zájem o světelné scény (při větším počtu svítidel v místnosti)? Navrhne se počet stmívaných světelných obvodů a určí se typy světelných zdrojů s ohledem na vlastnosti stmívání (žárovky, elektronické transformátory, indukční transformátory, zářivky s předřadníky). Navrhnou se vhodné stmívače. Kolik bude světelných scén; kolik skupin svítidel se bude stmívat? Podle počtu stmívaných skupin svítidel a podle dalších požadavků se navrhne počet stmívacích jednotek (12 výstupů na jednotku) = počet stmívačů. Podle požadavků na časové spínání (např. akvárium, vnější osvětlení ap.) se navrhnou spínací hodiny a podle počtu spínaných obvodů se vybere typ s příslušným počtem kanálů. Bude se simulovat přítomnost osob v domě? Navrhne se vhodný typ spínacích hodin. Je zájem u zákazníka o RF dálkové ovládání (ruční nebo nástěnný vysílač). Potřebný je také jeden přijímač do rozváděče (případně s vnější anténou). Upozornit na možnost bezproblémového rozšíření přidáním dalšího RF vysílače. Využije se v objektu dvojtarifní systém pro řízení odběru elektrické energie? Bude tudíž instalováno relé HDO. Navrhne se spínání příslušných obvodů. Potřebný převodník digitálních signálů, případně připojení na vnější logické vstupy jednotek. Navrhne se počet jističů pro jištění spínacích, roletových a stmívacích jednotek (zvlášť pro napájení jednotek a zvlášť pro napájení spotřebičů 230 V). Navrhne se počet relé (stykačů) pro spínání zásuvek a spotřebičů s jmenovitým proudem nad 10 A. Navrhne se velikost rozváděče: počet jednotek Nikobus + další přístroje Nikobus (převodníky, spínací hodiny, stmívače, trafo, relé, stykače ap.), určí se počet řad + nejméně 1 řada rezervní. Dále je třeba počítat s prostorem pro přístroje el. instalace: jističe, chrániče, pojistky, trafa atd. Výhodné (úspora kabeláže) může být i částečně decentralizované umístění jednotek Nikobus např. podle podlaží nebo podle struktury objektu. V tomto případě se navrhne více rozváděčů v objektu, které jsou propojeny napájecím vedením 230 V, průřez kabelu dle instalovaného příkonu spotřebičů. Rozváděče budou propojeny rovněž sběrnicovým kabelem pro přístroje Nikobus. strana 127

130 19 Schémata zapojení 19.1 Stmívání schémata zapojení Stmívání odporové zátěže a indukčních transformátorů, max VA (ovládání tlačítkovým spínačem nebo kontaktem spínací jednotky ) (typ. ozn ) Obr Stmívání odporové zátěže a elektronických transformátorů (kapacitní zátěž), max. 500 VA (typ. ozn bez paměti nebo s pamětí) Obr strana 128

131 Stmívání halogenových žárovek (12 V) elektronickým předřadníkem s integrovaným stmívačem Dimtronic (Typ. ozn , resp ) Jednofázově, max. 10 x Dimtronic-ů (min. zátěž 50 VA, max. 105 VA na jeden Dimtronic). Obr Stmívání odporové a kapacitní zátěže, max. 500 VA (řídící modul pro ovládání modulových stmívačů nebo tlačítkem nebo kontaktem spínací jednotky ) Obr strana 129

132 Stmívání odporové, indukční nebo kapacitní zátěže, max. 600 VA (řídící modul v zapojení s univerzálním stmívačem , ovládání tlačítkem nebo kontaktem spínací jednotky ) Obr Stmívací jednotka Obr strana 130

133 Zapojení univerzálního stmívače ovládaného spínacím kontaktem relé Programování funkce: mode m4 Nastavení přepínačů stmívače: viz. obr Obr strana 131

134 19.2 Příklady zapojení telefonních rozhraní Příklad zapojení jednotky se 4 kanály , Telecontrol Telecontrol má 4 tranzistorové výstupy 24V DC 50 ma s otevřeným kolektorem, které se do systému Nikobus připojí přes externí relé a modul digitálních vstupů v kombinaci s modulovým převodníkem Jsou-li v systému zapotřebí pouze max. 2 spínací kanály (kanál 1 nebo kanál 2), připojí se tyto výstupy přes externí relé přímo do logických vstupů A nebo B řídicích jednotek (roletová, spínací nebo stmívací). Pro záznam jednotlivých zpráv je potřebný mikrotelefon , který se zapojuje do 4pólového RJ konektoru na čelním panelu. Mikrotelefon se objednává samostatně. Obr a 19.9 Technické údaje: Typ Mikrotelefon Napájení 230 V AC, 5,2 VA Teplota okolí +5 až +45 C Rozměry šxvxh 8 TE strana 132

135 Příklad zapojení telefonního rozhraní 1 kanál , Telecontrol Obr a Technické údaje: Typ Napájení 230 V AC, 1,5 VA Teplota okolí +5 až +45 C Rozměry šxvxh 4TE Popis telefonních rozhraní Telecontrol TCR umožňuje spínání elektrických spotřebičů dálkově přes telefon. Nejdůležitější vlastnosti: jednoduchá montáž: modulový přístroj (šířka 8, resp. 4 TE) ochrana 4místným kódem PIN 1 až 4 nezávislé tranzistorové výstupy 4 x 24 V DC, 50 ma dálkové ovládání spínacích funkcí ručním vysílačem tónové volby nebo telefonem s tónovou volbou oboustranná komunikace - zpětné hlášení stavu výstupů napájení: 230 V AC ( i 12 V DC pro ) strana 133

136 19.3 Příklady zapojení sluneční, větrné a dešťové automatiky SOMFY Automatika Somfy Soliris IB v zapojení s jednotkou PC-LOGIC Výstup 2x bezpotenciálový kontakt 500 ma / 50 V DC Používá se ve spolupráci s jednotkou PC-LOGIC nebo s použitím oddělovacích relé přímo na AB vstupy roletové jednotky Nikobus pro automatické ovládání rolet žaluzií při silném větru nebo velké intenzitě osvětlení za účelem zastínění. Je možné blokování ovládání sběrnicových tlačítek při silném větru. Rychlost větru a intenzita slunečního záření je měřena kombinovaným senzorem, prahové hodnoty se nastavují posuvným přepínačem a potenciometrem na jednotce. V případě slunečního záření jednotka vysílá povel DOLŮ pro zavření (může být také naprogramována individuální mezipozice). Při silném větru jednotka vysílá povel NAHORU pro otevření, manuální obsluha motorových vývodů je zablokována. Sluneční automatika může být vypnuta, větrná automatika z bezpečnostních hledisek nikoliv. Lze připojit i dešťové nebo pokojové teplotní čidlo. Obr Technické informace: Jm. provozní napětí: V ~ 50/60 Hz Provozní teplota: od + 5 C až do + 40 C Zatížitelnost spín. kontaktů relé: 500 ma / 50V (DC) Oblast nastavení rychlosti větru: 5 80 km/h Oblast nastavení svět. citlivosti: klux DEŠŤOVÉ ČIDLO RFA 005 Bezpotenciálový spínací kontakt (N.O.) K Soliris IB může být nepovinně připojeno dešťové čidlo RFA. Při dešti závěs automaticky zajede. V tomto stavu je znemožněn každý manuálně zadaný povel k běhu a každý povel k běhu zadaný sluneční automatikou. Dešťové čidlo RFA je napájeno síťovým napětím 230V AC. Vestavěná elektronika detekuje změnu odporu mezi elektrodami z nerezavějícího materiálu při srážkách sepnutím bezpotenciálového spínacího kontaktu. Čidlo je vybaveno vestavěným vyhříváním s termostatem a bodem vypnutí 70 C. Topení zajistí rychlé osušení čidla, jakmile ustane srážková činnost. Aby se zabránilo usazování námrazy na čidle v zimních měsících, zapíná se vytápění čidla automaticky při teplotě okolí menší než 5 C. Montáž dešťového čidla se provede pod úhlem asi 15 směrem dolů pomocí stožárového držáku. Technické informace: Bezpotenciálový spínací kontakt: max. 60 V DC /30 V AC - 2A) Provozní napětí: 230V / 50 Hz, % strana 134

137 Příkon v pohotovostním stavu: max. 0,5 VA Max. krátkodobý odběr: 200 ma Spínací teplota: trvalé topení pod 5 C Vypínací teplota: trvalé topení nad 70 C Pojistka proti přehřátí: tepelná pojistka 130 C Provozní teplota: C Krytí: IP 65 Max. délka vedení : 150 m ( při 0,75 mm2) Rozměry: 160 x 70 x 35 mm Automatika Somfy Soliris UNO v zapojení s jednotkou Obr Pokojové teplotní čidlo IB K Soliris IB může být nepovinně připojeno pokojové teplotní čidlo s bezpotenciálovým kontaktem. Při řízení rolety je pak zohledňována také pokojová teplota. Je-li pokojová teplota nižší než na pokojovém teplotním čidle nastavená prahová hodnota, je sluneční senzor vypnut. Tak je využita sluneční energie k ohřátí místnosti. Je-li na termostatu nastavená hodnota překročena, je sluneční senzor opět zapnut. Větrné resp. dešťové čidlo je vždy aktivní. strana 135

138 19.4 Regulace na konstantní intenzitu osvětlení 1-10V (typ a ) Analogový řídící modul s výstupním řídicím napětím 1 10 V reguluje osvětlení na konstantní intenzitu pro stmívatelné elektronické předřadníky 1 10 V nebo žárovky stmívatelné přes univerzální stmívač 1-10 V, typ Regulátor je vybavený analogovým vstupem pro připojení snímače osvětlení Regulátor je vhodný pro všechny systémy s řídicím napětím 1 10 V. Vlastnosti: potenciální úspora elektrické energie až 60% v porovnaní s neregulovaným osvětlením vhodný pro řízení až 15 stmívatelných elektronických předřadníků, pro více předřadníků použijte stykač (proud kontaktu 4 A) DIP přepínač pro konfiguraci způsobu ovládání (např. přes spínací jednotku Nikobus) Senzor musí být namontovaný ve svislé poloze nad pracovní plochou, nesmí být oslňovaný umělým nebo přímým slunečním osvětlením a musí být vzdálený min. 2 m od okna Technické údaje: Senzor Regulační rozsah Řídící napětí Teplota okolí Maximální délka připojovacího kabelu Řídící jednotka Řídící napětí Maximální zátěž Minimální zátěž Rozměry 150 až 2000 lx 1-10 V 0 až +50 C 50 m (připojení regulátoru na předřadník) 1-10 V 50 ma ( asi 100 předřadníků) 0 ma v 87 x š 108 x h 62 mm strana 136
