KVALITA SPOJUJE. KATALOG ELEKTRO-INSTALAČNÍCH SYSTÉMŮ. Platný od října 2007 Technické změny vyhrazeny

Transkript

1 KVALITA SPOJUJE. KATALOG ELEKTRO-INSTALAČNÍCH SYSTÉMŮ Platný od října 2007 Technické změny vyhrazeny Stavebnictví Automotive Průmysl

2 Tiskové chyby, změny a omyly vyhrazeny. Dodávky a vyúčtování probíhají na základě Vám známých REHAU všeobecných dodacích a platebních podmínek. Tyto podmínky můžete najít na nebo Vám je na vyžádání zašleme, případně je naleznete v ceníku REHAU elektro. 2

3 Kancelář Parapetní kanály z PVC SIGNO BK Průmysl Plastové vodící kanály LE Parapetní kanály z plechu SIGNO BS Plastové parapetní kanály SIGNO FBK Parapetní kanály z hliníku SIGNO BA Plechové vodící kanály BES/LES mini Vestavné přístroje do parapetních kanálů SIGNO Plechové vodící kanály BES/LES Nástavbový systém parapetních kanálů SIGNO Drátovací kanály BE-DIN Energo-sloupky SIGNO INTERGRALE Drátovací kanály METRA Energo-sloupky SIGNO INOVA Drátovací kanály NU-DIN Ochrana před ohněm Požárně odolné kanály RAUTHERMO Bezhalogenové drátovací kanály HF Bezhalogenové vodící kanály LEH Drátovací kanály VF Bytový prostor Minikanály MKS/MKE Příslušenství pro drátovací kanály Rohové kanály RAUTRIGO Doplňkový program Soklové vodící kanály SL, -L, -T Technické informace Kombinovaný elektro-topný kanál RAUDUO Kvalita Seznam výrobků

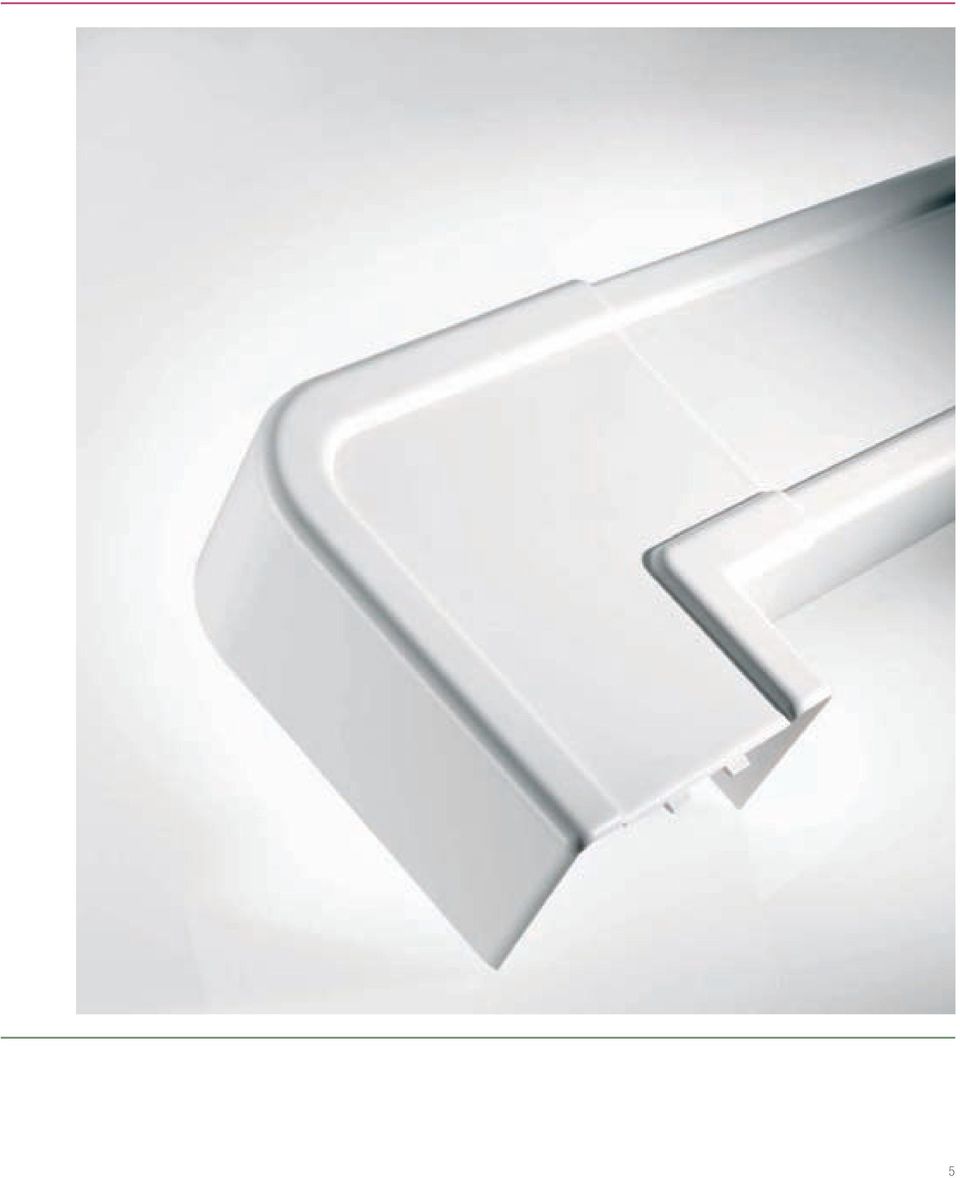

4 RYCHLÁ MONTÁŽ A PĚKNÝ VZHLED: NOVÉ TVAROVÉ DÍLY PRO PARAPETNÍ KANÁL SIBNO BK VE STAVEBNÍ HLOUBCE 70 MM SIGNO BK ve stavební hloubce 70 mm je v praxi nejvíce používaným kanálem. Jednou z jeho mnoha výhod je především rychlá montáž. Díky rychlo-spojkám pro napojení spodních dílů jde instalace rychle od ruky. Tento moderní kanál má nyní další přednost: vynikající vzhled, který je podporován zcela novými krycími tvarovými díly vnitřními a vnějšími rohy, plochými rohy a koncovkami. Změny směru vedení parapetního kanálu jsou nyní velmi snadné pevnost, jednoduchost a líbivé tvary, to je to, co u nás najdete. 4

5 5

6 REHAU PODLAHOVÉ KRABICE Vstřícný - Podlahové krabice pro kanály o stavební výšce 28, 38 a 48 mm univerzální pro všechny stavební šířky a pro kulaté i čtvercové vestavné přístrojové jednotky. - Různé typy uzavíracích poklopů pro koberce, dlaždice i parketové podlahy, vhodné pro všechny typy podlah ošetřované suchým i mokrým čištěním. - Vestavné přístrojové jednotky v kulatém i hranatém provedení, také jako jednotky se zaslepovacím víkem, rovněž i v nerezovém provedení. Prospěšný - Optimální výběr z rozměrů a příslušenství. - Kompletní sortiment pro dvojité podlahy i podlahy s betonovým potěrem. - Kapacita vestavby: až 3 systémové krabice, z nichž každou lze osadit až 4 přístroji. Šikovný - Pro rychlé uchycení do podlahy je kanál oboustranně opatřen přesahem s děrováním. - 4 stavební šířky kanálu (170/250/350/370), které přesně sedí na podlahovou krabici. - Možnost plynulého vyrovnání stavební výšky od 30 mm podlahové krabice, která může být dodatečně ještě navýšena pomocí rámu o 30 nebo 40 mm. - Drážkové spojování kanálů: jednotlivé délky kanálů lze velmi jednoduše mezi sebou spojovat. Další informace jsou uvedeny v našich podkladech REHAU podlahové krabice (E ), které Vám dodá příslušné obchodní zastoupení REHAU. Certifikace: certifikováno dle VDE

7 7

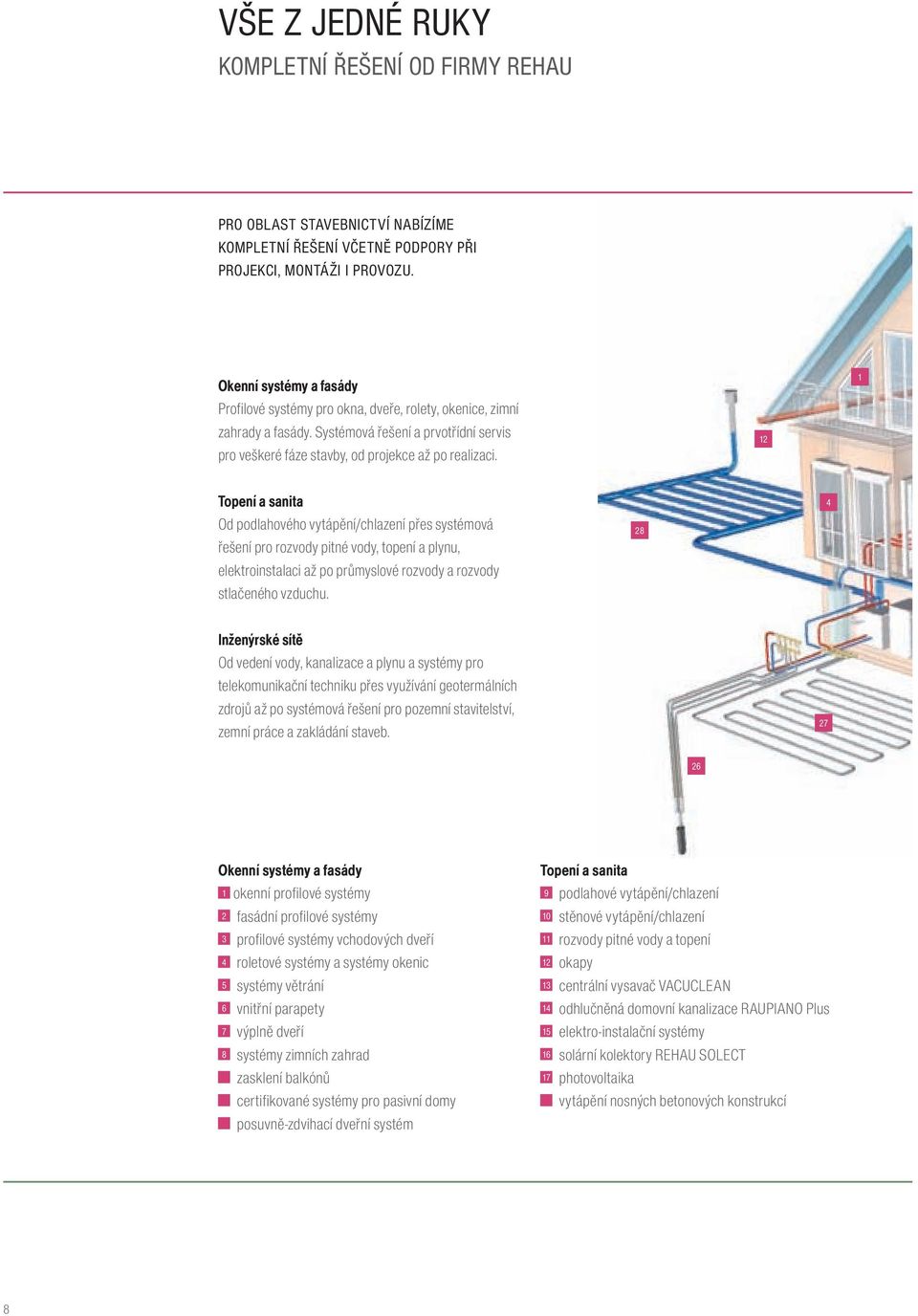

8 VŠE Z JEDNÉ RUKY KOMPLETNÍ ŘEŠENÍ OD FIRMY REHAU PRO OBLAST STAVEBNICTVÍ NABÍZÍME KOMPLETNÍ ŘEŠENÍ VČETNĚ PODPORY PŘI PROJEKCI, MONTÁŽI I PROVOZU. Okenní systémy a fasády Profilové systémy pro okna, dveře, rolety, okenice, zimní zahrady a fasády. Systémová řešení a prvotřídní servis pro veškeré fáze stavby, od projekce až po realizaci Topení a sanita Od podlahového vytápění/chlazení přes systémová řešení pro rozvody pitné vody, topení a plynu, elektroinstalaci až po průmyslové rozvody a rozvody stlačeného vzduchu Inženýrské sítě Od vedení vody, kanalizace a plynu a systémy pro telekomunikační techniku přes využívání geotermálních zdrojů až po systémová řešení pro pozemní stavitelství, zemní práce a zakládání staveb Okenní systémy a fasády 1 okenní profilové systémy 2 fasádní profilové systémy 3 profilové systémy vchodových dveří 4 roletové systémy a systémy okenic 5 systémy větrání 6 vnitřní parapety 7 výplně dveří 8 systémy zimních zahrad zasklení balkónů certifikované systémy pro pasivní domy posuvně-zdvihací dveřní systém Topení a sanita 9 podlahové vytápění/chlazení 10 stěnové vytápění/chlazení 11 rozvody pitné vody a topení 12 okapy 13 centrální vysavač VACUCLEAN 14 odhlučněná domovní kanalizace RAUPIANO Plus 15 elektro-instalační systémy 16 solární kolektory REHAU SOLECT 17 photovoltaika vytápění nosných betonových konstrukcí 8

9 Inženýrské sítě 18 systémy kanalizačního potrubí 19 vsakovací a drenážní systémy 20 hospodaření s dešťovou vodou 21 geosyntetika 22 tlakové rozvody pitné vody z PVC, PE a PE-Xa 23 tlakové rozvody plynu z PE a PE-Xa 24 přeprava dešťové vody 25 předizolované potrubí 26 geotermální sonda RAUGEO 27 geotermální systém RAUGEO collect 28 zemní tepelný výměník AWADUKT Thermo 29 systémy pro ochranu kabelů systémy pro bezvýkopovou pokládku potrubí 9

10 10

11 KANCELÁŘ

12 1.2

13 OBSAH Kancelář Parapetní kanály z PVC SIGNO BK Parapetní kanály z plechu SIGNO BS Parapetní kanály z hliníku SIGNO BA Vestavné přístroje do parapetních kanálů SIGNO Nástavbový systém parapetních kanálů SIGNO Energo-sloupky SIGNO INTERGRALE Energo-sloupky SIGNO INOVA

14 1.4

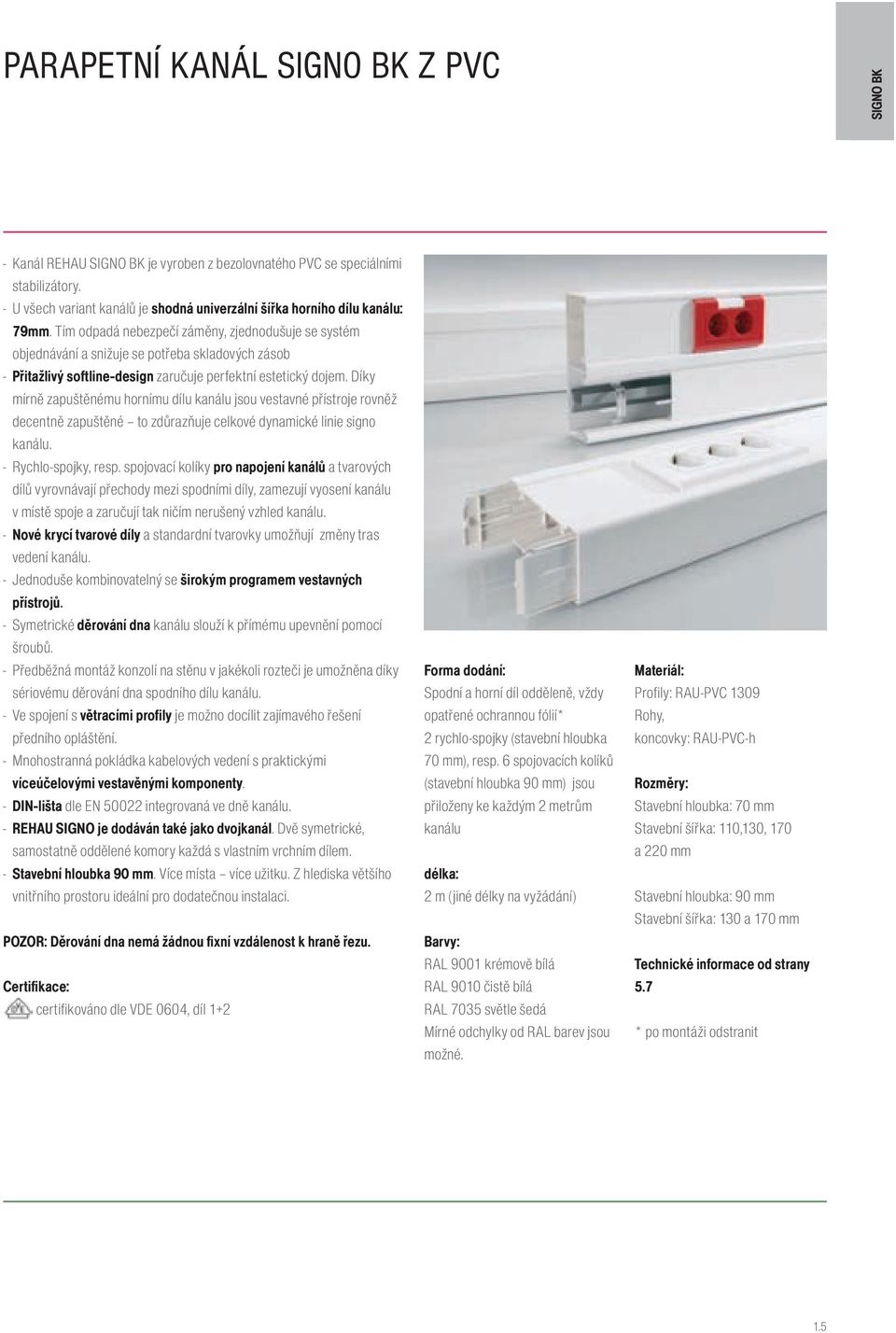

15 PARAPETNÍ KANÁL SIGNO BK Z PVC SIGNO BK - Kanál REHAU SIGNO BK je vyroben z bezolovnatého PVC se speciálními stabilizátory. - U všech variant kanálů je shodná univerzální šířka horního dílu kanálu: 79mm. Tím odpadá nebezpečí záměny, zjednodušuje se systém objednávání a snižuje se potřeba skladových zásob - Přitažlivý softline-design zaručuje perfektní estetický dojem. Díky mírně zapuštěnému hornímu dílu kanálu jsou vestavné přístroje rovněž decentně zapuštěné to zdůrazňuje celkové dynamické linie signo kanálu. - Rychlo-spojky, resp. spojovací kolíky pro napojení kanálů a tvarových dílů vyrovnávají přechody mezi spodními díly, zamezují vyosení kanálu v místě spoje a zaručují tak ničím nerušený vzhled kanálu. - Nové krycí tvarové díly a standardní tvarovky umožňují změny tras vedení kanálu. - Jednoduše kombinovatelný se širokým programem vestavných přístrojů. - Symetrické děrování dna kanálu slouží k přímému upevnění pomocí šroubů. - Předběžná montáž konzolí na stěnu v jakékoli rozteči je umožněna díky sériovému děrování dna spodního dílu kanálu. - Ve spojení s větracími profily je možno docílit zajímavého řešení předního opláštění. - Mnohostranná pokládka kabelových vedení s praktickými víceúčelovými vestavěnými komponenty. - DIN-lišta dle EN integrovaná ve dně kanálu. - REHAU SIGNO je dodáván také jako dvojkanál. Dvě symetrické, samostatně oddělené komory každá s vlastním vrchním dílem. - Stavební hloubka 90 mm. Více místa více užitku. Z hlediska většího vnitřního prostoru ideální pro dodatečnou instalaci. POZOR: Děrování dna nemá žádnou fixní vzdálenost k hraně řezu. Certifikace: certifikováno dle VDE 0604, díl 1+2 Forma dodání: Spodní a horní díl odděleně, vždy opatřené ochrannou fólií* 2 rychlo-spojky (stavební hloubka 70 mm), resp. 6 spojovacích kolíků (stavební hloubka 90 mm) jsou přiloženy ke každým 2 metrům kanálu délka: 2 m (jiné délky na vyžádání) Barvy: RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Mírné odchylky od RAL barev jsou možné. Materiál: Profily: RAU-PVC 1309 Rohy, koncovky: RAU-PVC-h Rozměry: Stavební hloubka: 70 mm Stavební šířka: 110,130, 170 a 220 mm Stavební hloubka: 90 mm Stavební šířka: 130 a 170 mm Technické informace od strany 5.7 * po montáži odstranit 1.5

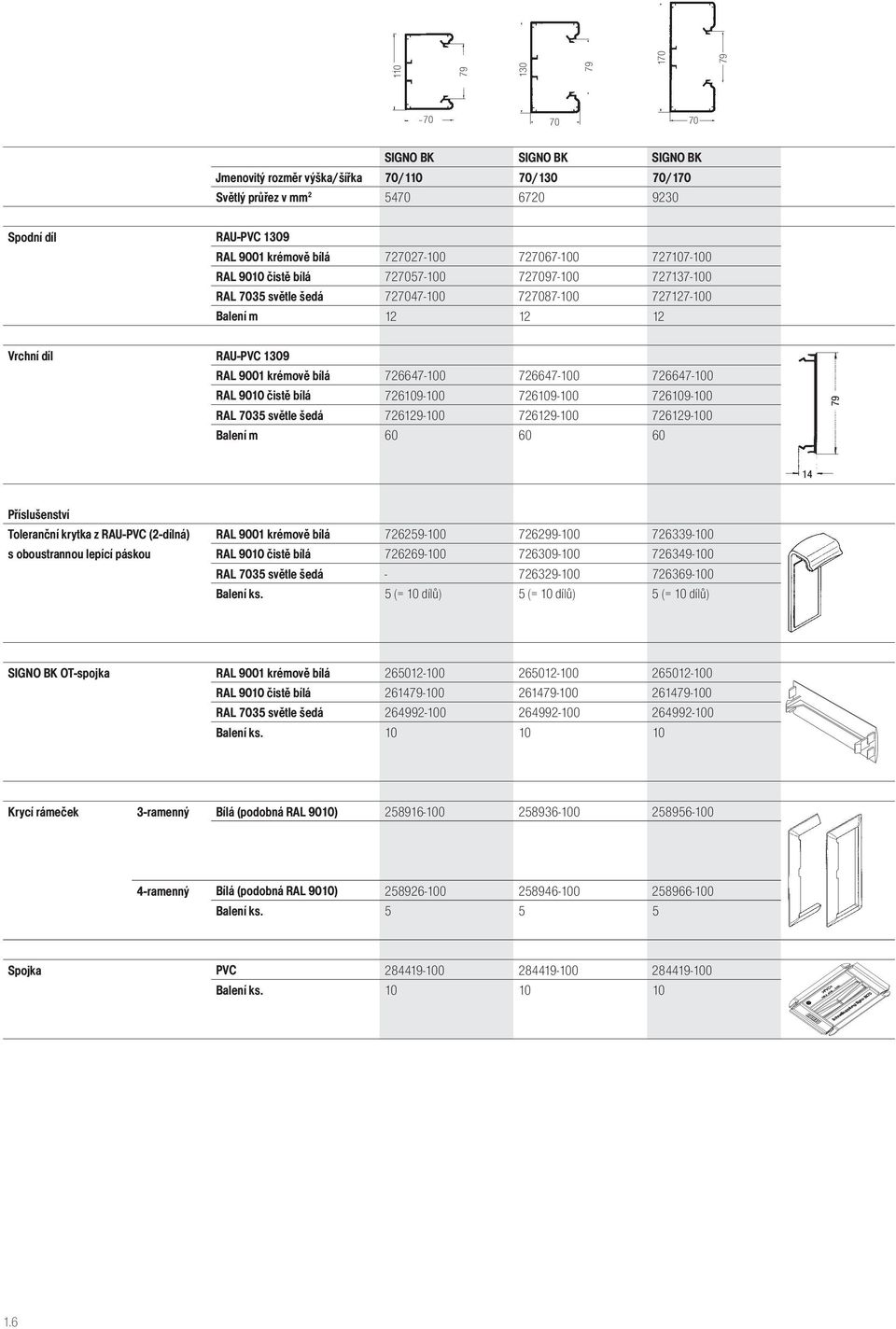

16 SIGNO BK SIGNO BK SIGNO BK Jmenovitý rozměr výška/šířka 70/110 70/130 70/170 Světlý průřez v mm Spodní díl RAU-PVC 1309 RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení m Vrchní díl RAU-PVC 1309 RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení m Příslušenství Toleranční krytka z RAU-PVC (2-dílná) RAL 9001 krémově bílá s oboustrannou lepící páskou RAL 9010 čistě bílá RAL 7035 světle šedá Balení ks. 5 (= 10 dílů) 5 (= 10 dílů) 5 (= 10 dílů) SIGNO BK OT-spojka RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení ks Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) ramenný Bílá (podobná RAL 9010) Balení ks Spojka PVC Balení ks

17 SIGNO BK SIGNO BK SIGNO BK SIGNO BK Jmenovitý rozměr výška/šířka 70/110 70/130 70/170 Světlý průřez v mm Tvarové díly Vnitřní roh* RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Rozměr a mm Balení ks a Vnější roh* RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Rozměr a mm Balení ks a Plochý roh* RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Rozměr a mm Balení ks a T-kus RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Rozměr a/b mm 300/ / /150 Balení ks Koncovka* RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení ks

18 SIGNO BK Jmenovitý rozměr výška/šířka 70/220 D Světlý průřez v mm Spodní díl RAU-PVC 1309 s děrováním přepážky RAL 9001 krémově bílá * RAL 9010 čistě bílá Balení m 8 Vrchní díl RAU-PVC 1309 RAL 9001 krémově bílá RAL 9010 čistě bílá Balení m 60 (stačí pro 30 m vrchního dílu) Příslušenství Toleranční krytka RAL 9010 čistě bílá z RAU-PVC (3-dílná) Balení ks. 5 (= 15 dílů) s oboustrannou lepící páskou SIGNO BK OT-spojka RAL 9001 krémově bílá RAL 9010 čistě bílá Balení ks. 10 Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) ** 4-ramenný Bílá (podobná RAL 9010) ** Balení ks. 5 Spojka PVC Balení ks. 10 * výběhový výrobek ** nestandard termín dodání na vyžádání, min. odběr 25 ks 1.8

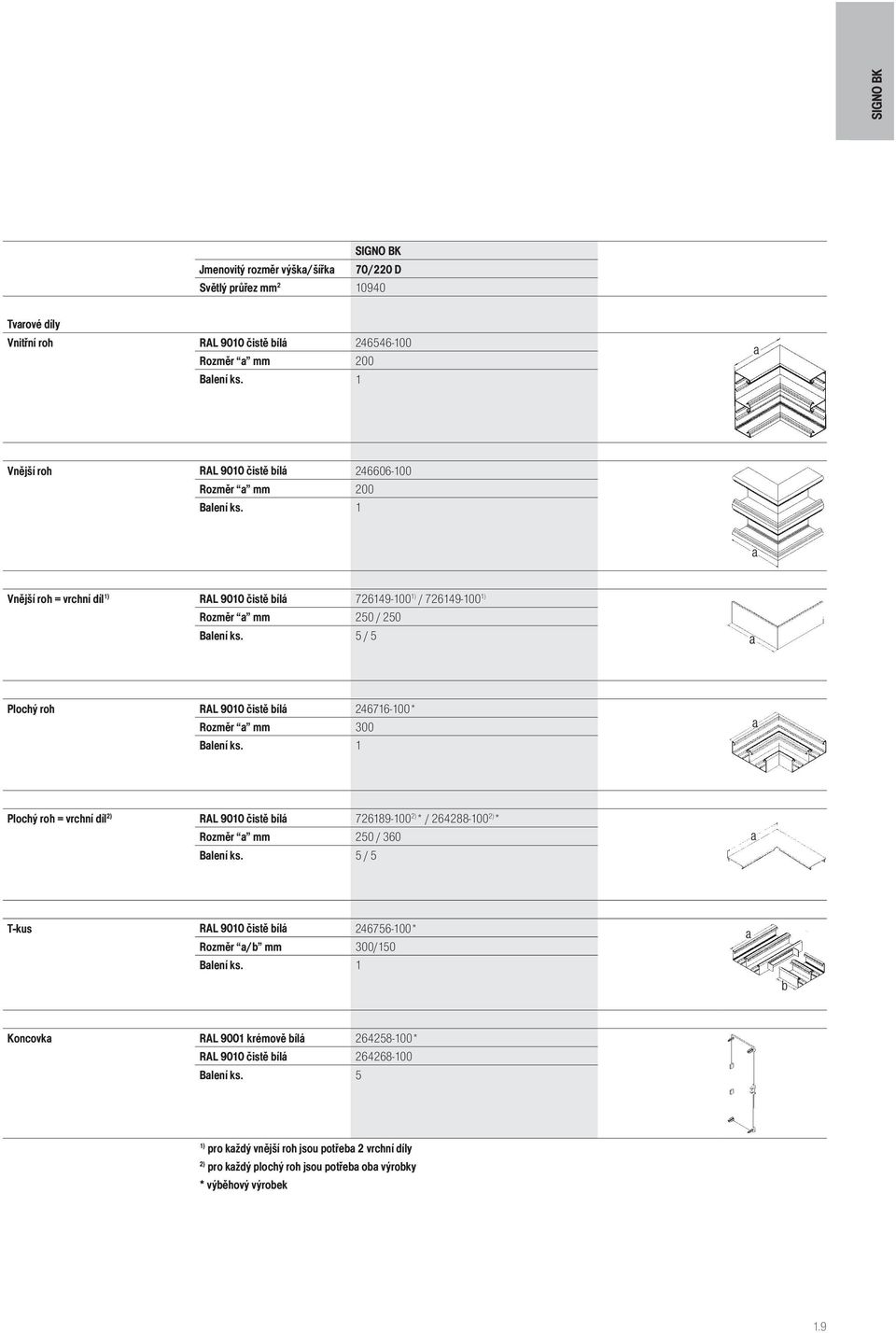

19 SIGNO BK SIGNO BK Jmenovitý rozměr výška/šířka 70/220 D Světlý průřez mm Tvarové díly Vnitřní roh RAL 9010 čistě bílá Rozměr a mm 200 Balení ks. 1 Vnější roh RAL 9010 čistě bílá Rozměr a mm 200 Balení ks. 1 Vnější roh = vrchní díl 1) RAL 9010 čistě bílá ) / ) Rozměr a mm 250 / 250 Balení ks. 5 / 5 Plochý roh RAL 9010 čistě bílá * Rozměr a mm 300 Balení ks. 1 Plochý roh = vrchní díl 2) RAL 9010 čistě bílá ) * / ) * Rozměr a mm 250 / 360 Balení ks. 5 / 5 T-kus RAL 9010 čistě bílá * Rozměr a/b mm 300/150 Balení ks. 1 Koncovka RAL 9001 krémově bílá * RAL 9010 čistě bílá Balení ks. 5 1) pro každý vnější roh jsou potřeba 2 vrchní díly 2) pro každý plochý roh jsou potřeba oba výrobky * výběhový výrobek 1.9

20 SIGNO BK SIGNO BK Jmenovitý rozměr výška/šířka 90/130 90/170 Světlý průřez v mm Spodní díl RAU-PVC 1309 RAL 9010 čistě bílá Balení m 8 8 Vrchní díl RAU-PVC 1309 RAL 9010 čistě bílá Balení m Příslušenství Toleranční krytka RAL 9010 čistě bílá z RAU-PVC (2-dílná) Balení ks. - 5 (= 10 dílů) s oboustrannou lepící páskou SIGNO BK OT-spojka RAL 9010 čistě bílá Balení ks Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) * * 4-ramenný Bílá (podobná RAL 9010) * * Balení ks. 5 5 Spojovací kolík O cel ** ** Balení ks * nestandard termín dodání na vyžádání, min. odběr 25 ks 1.10

21 SIGNO BK SIGNO BK SIGNO BK Jmenovitý rozměr výška/šířka 90/130 90/170 Světlý průřez mm Tvarové díly Vnitřní roh RAL 9010 čistě bílá Rozměr a mm Balení ks. 1 1 Vnější roh RAL 9010 čistě bílá Rozměr a mm Balení ks. 1 1 Vnější roh vrchní díl RAL 9010 čistě bílá Rozměr a mm Balení ks. 5 5 Plochý roh RAL 9010 čistě bílá * * Rozměr a mm Balení ks. 1 1 Plochý roh = vrchní díl RAL 9010 čistě bílá * * Rozměr a mm Balení ks. 5 5 Koncovka RAL 9010 čistě bílá Balení ks. 5 5 * výběhový výrobek 1.11

22 Příslušenství Kabelová spona SIGNO BK Výrobek Balení ks. 50 Dělící stěna SIGNO jednoduchá Výrobek z RAU-PVC Balení m 40 (délka: 2 m) Dělící stěna SIGNO dvojitá Výrobek z RAU-PVC Balení m 40 (délka: 2 m) LEH dělící stěna z PC-ABS Výrobek (délka: 2 m) Balení m 40 Ocelová dělící stěna jednoduchá Výrobek (délka 1 m) Balení m 30 Ocelová dělící stěna dvojitá Výrobek (délka: 1 m) Balení m 40 Zemnící klips pro ocel. děl. stěnu Výrobek Balení/ks. 100 Zemnící svorka Výrobek Balení ks. 100 Zemnící vodič s odbočkou Výrobek konc. 250 mm Balení ks. 10 Pomůcka pro snímání vrchního dílu Gumová Výrobek Balení ks. podle objednávky SIGNO BK OT-spojka RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení ks. 10 Hluková izolace Výrobek Balení 50-m role Požárně odolná malta 10 kg Výrobek Balení ks

23 PARAPETNÍ KANÁL SIGNO BS Z OCELOVÉHO PLECHU SIGNO BS - Spojení systému signo BS bez nutnosti použití zemnících vodičů: Jednoduše, rychle a jistě. Toto inovované ochranné opatření překoná všechny ostatní způsoby: Vyrovnání potenciálu nastane díky přímému kontaktu jednotlivých dílů kanálu se zemnícími spojkami a zemnícími sponami. Komplikovaná instalace zemnících vodičů stejně jako montáž nepřehledného množství propojovacích svorek odpadá. Tento systém zaručuje neomezenou bezpečnost provozu a stálý kontakt vrchního dílu a to i při vícenásobném otevírání kanálu. - Přitažlivý soft-line design zaručuje perfektní estetický dojem. Díky mírně zapuštěnému hornímu dílu jsou vestavné přístroje rovněž decentně zapuštěné to zdůrazňuje celkové dynamické linie signo kanálu. - Předběžná montáž konzolí na stěnu v jakékoli rozteči je umožněna díky sériovému děrování dna spodního dílu kanálu. - Mnohostranná pokládka kabelových vedení s praktickými víceúčelovými vestavěnými komponenty. - DIN-lišta dle EN integrovaná ve dně kanálu. POZOR: Děrování dna nemá žádnou fixní vzdálenost k hraně řezu. Certifikace: certifikováno dle VDE 0604, díl 1+2 Forma dodání: Spodní a horní díl odděleně Délka: 2 m Barvy: Pozinkované provedení RAL 9010 čistě bílá Nestandardně (ceny a termíny dodání na poptávku): Nastříkání práškovou barvou dle RAL-vzorníku. Materiál: Profily, rohy, koncovky: ocelový plech dle EN Rozměry: Stavební hloubka: 70 mm: Stavební šířka: 130, 170 mm Technické informace od strany 5.9 Mírné odchylky od RAL barev jsou možné. 1.13

24 SIGNO BS SIGNO BS Jmenovitý rozměr výška/šířka 70/130 70/170 Světlý průřez v mm Spodní díl ocelový plech Pozink RAL 9010 čistě bílá * * Balení m 12 8 Vrchní díl ocelový plech Pozink RAL 9010 čistě bílá * * Balení m Vrchní díl RAU-PVC 1309 RAL 9010 čistě bílá Balení m Tvarové díly/příslušenství Pro SIGNO BS SIGNO BS ocelový plech Jmenovitý rozměr výška/šířka 70/130 70/170 Vnitřní roh Pozink RAL 9010 čistě bílá Rozměr a mm Balení ks. 1 1 Vnější roh Pozink RAL 9010 čistě bílá Rozměr a mm Balení ks. 1 1 Vnější roh vrchní díl Pozink (1-dílný) RAL 9010 čistě bílá Rozměr a mm Balení ks. 5 5 Plochý roh Pozink RAL 9010 čistě bílá Rozměr a mm Balení ks. 1 1 * nastříkán práškovou barvou 1.14

25 SIGNO BS Tvarové díly/příslušenství Pro SIGNO BS SIGNO BS ocelový plech Jmenovitý rozměr výška/šířka 70/130 70/170 Plochý roh vrchní díl ocelový plech Pozink dílný RAL 9010 čistě bílá Rozměr a mm Balení ks. 5 5 T-kus Pozink RAL 9010 čistě bílá Rozměr a mm Balení ks. 1 1 Koncovka Pozink RAL 9010 čistě bílá Balení ks. 5 5 Toleranční krytka Pozink z oceli (2-dílná) RAL 9010 čistě bílá s oboustrannou lepící páskou Balení ks. 10 Sets (à 2 kusy) 10 Sets (à 2 kusy) Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) ramenný Bílá (podobná RAL 9010) Balení ks

26 Zemnící materiál/příslušenství Kabelová spona pro spojení OT+UT Výrobek Balení ks. 20 Kabelová spona signo BK Výrobek * Balení ks. 10 Zemnící spojka 70 Výrobek (2-dílná) Balení ks. 5 Dělící stěna SIGNO jednoduchá Výrobek z PVC (délka 2 m) Balení m 40 Dělící stěna SIGNO dvojitá Výrobek z PVC (délka 2 m) Balení m 40 LEH dělící stěna z PC-ABS Výrobek (délka: 2m) Balení m 40 Ocelová dělící stěna jednoduchá Výrobek (délka 1 m) Balení m 30 * nestandard termín dodání na vyžádání 1.16

27 SIGNO BS Zemnící materiál/příslušenství Ocelová dělící stěna dvojitá Výrobek (délka 1 m) Balení m 40 Zemnící klips pro Výrobek ocel. děl. stěnu Balení/ks. 100 Zemnící svorka Výrobek Balení ks. 100 Zemnící vodič s odboč. Výrobek konc. 250 mm Balení ks. 10 Pomůcka pro snímání vrchního dílu Gumová Výrobek Balení ks. podle objednávky SIGNO BK OT-spojka RAL 9010 čistě bílá * Balení ks. 10 Hluková izolace Výrobek Balení 50-m role Požárně odolná malta 10 kg Výrobek Balení ks

28 1.18

29 PARAPETNÍ KANÁL SIGNO BA Z HLINÍKU - Pospojení systému signo BA bez nutnosti použití zemnících vodičů: Jednoduše, rychle a jistě. Toto inovované ochranné opatření překoná všechny ostatní způsoby: Maximální vyrovnání potenciálu díky přímému kontaktu. Vyrovnání potenciálu nastane díky přímému kontaktu jednotlivých dílů kanálu se zemnícími sponami a zemnícími můstky. Komplikovaná instalace zemnících vodičů stejně jako montáž nepřehledného množství propojovacích svorek odpadá.tento systém zaručuje neomezenou bezpečnost provozu a stálý kontakt vrchního dílu a to i při vícenásobném otevírání kanálu. - Přitažlivý soft-line design zaručuje perfektní estetický dojem. Díky mírně zapuštěnému hornímu dílu jsou vestavné přístroje rovněž decentně zapuštěné to zdůrazňuje celkové dynamické linie signo kanálu. - Spojovací kolíky v rozích kanálu, stejně jako tvarové díly vyrovnávají přechody mezi spodními díly, zamezují vyosení kanálu v místě spoje a zaručují tak ničím nerušený vzhled kanálu. - Předběžná montáž konzolí na stěnu v jakékoli rozteči je umožněna díky sériovému děrování dna spodního dílu kanálu. - Mnohostranná pokládka kabelových vedení s praktickými víceúčelovými vestavěnými komponenty. - DIN-lišta dle EN integrovaná ve dně kanálu. - SIGNO jako dvojitý kanál REHAU SIGNO je dodáván také jako dvojkanál. Dvě symetrické, samostatně oddělené komory každá s vlastním vrchním dílem nabízí lepší uspořádání přehlednost a komfort. - Stavební hloubka 90mm: Více místa více užitku. Z hlediska většího vnitřního prostoru ideální pro dodatečnou instalaci. POZOR: Děrování dna nemá žádnou fixní vzdálenost k hraně řezu. Certifikace: certifikováno dle VDE 0604, díl 1+2 Forma dodání: Spodní a horní díl odděleně délka: 2 m Barvy: A6/C-o stříbrný elox dle DIN Nestandardně (ceny a termíny dodání na poptávku): Nastříkání práškovou barvou dle RAL-vzorníku. Mírné odchylky od RAL barev jsou možné. Rozměry: Stavební hloubka: 70 mm: Stavební šířka: 110, 130, 170, 220 mm Stavební hloubka: 90 mm: Stavební šířka: 170, 220 mm Nestandardní provedení (ceny a dodací lhůty na vyžádání): 90/110 jednoduchý kanál 90/130 jednoduchý kanál Technické informace od strany 5.9 SIGNO BA Materiál: Profily, rohy, koncovky: hliník, AIMgSi 0,5 F

30 SIGNO BA SIGNO BA SIGNO BA Jmenovitý rozměr výška/šířka 70/110 70/130 70/170 Světlý průřez v mm Spodní díl hliník A6/C-0 stříbrný elox Stříkán práškovou barvou Balení m Vrchní díl hliník A6/C-0 stříbrný elox Stříkán práškovou barvou Balení m Vrchní díl RAU-PVC 1309 RAL 9010 čistě bílá Balení m 60 Tvarové díly/příslušenství Pro SIGNO BA SIGNO BA SIGNO BA hliník Jmenovitý rozměr výška/šířka 70/110 70/130 70/170 Vnitřní roh A6/C-0 stříbrný elox Stříkán práškovou barvou Rozměr a mm Balení ks Vnější roh A6/C-0 stříbrný elox Stříkán práškovou barvou Rozměr a mm Balení ks Vnější roh vrchní díl A6/C-0 stříbrný elox (2-dílný) Stříkán práškovou barvou Rozměr a mm Balení ks Plochý roh A6/C-0 stříbrný elox Stříkán práškovou barvou Rozměr a mm Balení ks * dodací lhůty na vyžádání POZOR: Spojovací kolíky č. výrobku pro spojování kanálů musí být objednány zvlášť. 1.20

31 Tvarové díly/příslušenství Pro SIGNO BA SIGNO BA SIGNO BA hliník Jmenovitý rozměr výška/šířka 70/110 70/130 70/170 Plochý roh vrchní díl A6/C-0 stříbrný elox (2-dílný) Stříkán práškovou barvou Rozměr a mm Balení ks SIGNO BA T-kus A6/C-0 stříbrný elox (na dotaz) Stříkán práškovou barvou Rozměr a mm Balení ks T-kus napojení A6/C-0 stříbrný elox (na dotaz) Stříkán práškovou barvou Rozměr a mm Balení ks Koncovka A6/C-0 stříbrný elox Vč. šroubů a hmoždinek Stříkán práškovou barvou Balení ks Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) Balení ks ramenný Bílá (podobná RAL 9010) Balení ks Spojovací kolík Ocel Balení ks * dodací lhůty na vyžádání POZOR: Spojovací kolíky č. výrobku pro spojování kanálů musí být objednány zvlášť. 1.21

32 SIGNO BA SIGNO BA Jmenovitý rozměr výška/šířka 70/220D 90/220D Světlý průřez v mm Spodní díl 1) A6/C-0 stříbrný elox Stříkán práškovou barvou * * Balení m 8 4 Vrchní díl hliník A6/C-0 stříbrný elox Stříkán práškovou barvou * * Balení m Vrchní díl RAU-PVC 1309 RAL 9010 čistě bílá Balení m 60 Tvarové díly/příslušenství Pro SIGNO BA SIGNO BA hliník Jmenovitý rozměr výška/šířka 70/220D 90/220D Vnitřní roh A6/C-0 stříbrný elox Stříkán práškovou barvou * * Rozměr a mm Balení ks. 1 1 Vnější roh A6/C-0 stříbrný elox Stříkán práškovou barvou * * Rozměr a mm Balení ks. 1 1 Vrchní díl 2) A6/C-0 stříbrný elox pro vnější roh Stříkán práškovou barvou * * (2-dílný) Rozměr a mm Balení ks. 5 5 Plochý roh A6/C-0 stříbrný elox Stříkán práškovou barvou * * Rozměr a mm Balení ks. 1 1 * dodací lhůty na vyžádání 1) s děrováním příčky 30 mm, rozteč děr 100 mm 2) pro každý vnější roh jsou potřeba 2 páry vrchního dílu POZOR: Spojovací kolíky č. výrobku pro spojování kanálů musí být objednány zvlášť. 1.22

33 Tvarové díly/příslušenství Pro SIGNO BA SIGNO BA hliník Jmenovitý rozměr výška/šířka 70/220D 90/220D Plochý roh vrchní díl 3) A6/C-0 stříbrný elox vždy 2-dílný Stříkán práškovou barvou * * * * Rozměr a mm Balení ks SIGNO BA T-kus A6/C-0 stříbrný elox (na dotaz) Stříkán práškovou barvou * * Rozměr a mm Balení ks. 1 1 T-kus napojení A6/C-0 stříbrný elox (na dotaz) Stříkán práškovou barvou * * Rozměr a mm Balení ks. 1 1 Koncovka A6/C-0 stříbrný elox včetně šroubů a hmoždinek Stříkán práškovou barvou * * Balení ks. 5 5 Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) ** ** 4-ramenný Bílá (podobná RAL 9010) ** ** Balení ks. 5 5 Spojovací kolík Ocel Balení ks * dodací lhůty na vyžádání ** nestandard termín dodání na vyžádání, min. odběr 25 ks 3) pro každý plochý roh jsou potřeba oba výrobky POZOR: Spojovací kolíky č. výrobku pro spojování kanálů musí být objednány zvlášť. 1.23

34 SIGNO BA Jmenovitý rozměr výška/šířka 90/170 Světlý průřez v mm Spodní díl Hliník A6/C-0 stříbrný elox Stříkán práškovou barvou * Balení m 8 Vrchní díl hliník A6/C-0 stříbrný elox Stříkán práškovou barvou * Balení m 40 Vrchní díl RAU-PVC 1309 RAL 9010 čistě bílá Balení m 60 Tvarové díly/příslušenství Pro SIGNO BA Jmenovitý rozměr výška/šířka 90/170 Vnitřní roh A6/C-0 stříbrný elox Stříkán práškovou barvou * Rozměr a mm 200 Balení ks. 1 Vnější roh A6/C-0 stříbrný elox Stříkán práškovou barvou * Rozměr a mm 200 Balení ks. 1 Vrchní díl A6/C-0 stříbrný elox pro vnější roh (2-dílný) Stříkán práškovou barvou * Rozměr a mm 250 Balení ks. 5 Plochý roh A6/C-0 stříbrný elox Stříkán práškovou barvou * Rozměr a mm 200 Balení ks. 1 * dodací lhůty na vyžádání POZOR: Spojovací kolíky č. výrobku pro spojování kanálů musí být objednány zvlášť 1.24

35 Tvarové díly/příslušenství Pro SIGNO BA hliník Jmenovitý rozměr výška/šířka 90/170 Plochý roh vrchní díl A6/C-0 stříbrný elox (2-dílný) Stříkán práškovou barvou * Rozměr a mm 250 Balení ks. 5 SIGNO BA T-kus A6/C-0 stříbrný elox (na dotaz) Stříkán práškovou barvou * Rozměr a mm 300 Balení ks. 1 T-kus napojení A6/C-0 stříbrný elox (na dotaz) Stříkán práškovou barvou * Rozměr a mm 150 Balení ks. 1 Koncovka A6/C-0 stříbrný elox včetně šroubů a hmoždinek Stříkán práškovou barvou * Balení ks. 5 Krycí rámeček 3-ramenný Bílá (podobná RAL 9010) ** 4-ramenný Bílá (podobná RAL 9010) ** Balení ks. 5 Spojovací kolík Ocel Balení ks. 100 * dodací lhůty na vyžádání ** nestandard termín dodání na vyžádání, min. odběr 25 ks POZOR: Spojovací kolíky č. výrobku pro spojování kanálů musí být objednány zvlášť. 1.25

36 Zemnící materiál/příslušenství Zemnící můstek Výrobek Balení ks. 10 Kabelová spona pro spojení OT+UT Výrobek Balení ks. 20 Spojovací kolík Ocel ** Balení ks. 100 Dělící stěna SIGNO Výrobek jednoduchá z PVC Balení m 40 (délka 2 m) Dělící stěna SIGNO Výrobek dvojitá z PVC Balení m 40 (délka 2 m) LEH dělící stěna z PC-ABS Výrobek *** (délka 2 m) Balení m 80 Ocelová dělící stěna jednoduchá Výrobek (délka 1 m) Balení m 30 Ocelová dělící stěna dvojitá Výrobek (délka 1 m) Balení m 40 Zemnící klips pro ocel. děl. stěnu Výrobek Balení m

37 Zemnící materiál/příslušenství Zemnící svorka Výrobek Balení m 100 SIGNO BA Zemnící vodič s odboč. Výrobek konc. 250 mm Balení m 10 Pomůcka pro snímání vrchního dílu Gumová Výrobek Balení ks. podle objednávky Hluková izolace Výrobek Balení 50-m role Požárně odolná malta 10 kg Výrobek Balení ks

38 1.28

39 PARAPETNÍ KANÁL SIGNO - VESTAVNÉ PŘÍSTROJE Pro vestavbu přístrojů (230V nebo 400V) Vám REHAU nabízí množství vestavného příslušenství: - Přístrojové krabice jednoduché a dvojité - Vestavné krabice pro datové přístroje - Přístrojové krabice CEE - Krytka, nebo příruba pro přístrojovou krabici CEE - Přístrojové rámečky pro moduly 45 - Přepěťová ochrana SAFETY-UNIT vč.krytky - Vestavná jističová jednotka Vestavba Technické informace od strany

40 Parapetní kanál SIGNO vestavné přístroje Výrobek-č. Přístrojová krabice jednoduchá Modrá Balení ks. 10 Přístrojová krabice dvojitá Modrá Balení ks. 5 Upevňovací úhelník pro montáž do sloupu Balení ks. 20 Svorka pro odlehčení tahu Balení ks

41 Parapetní kanál SIGNO vestavné přístroje Komunikační technika Výrobek-č. Vestavná krabice pro datové přístroje Černá Balení ks. 10 Upevňovovací úhelník pro montáž do sloupu Balení ks. 20 Vestavba Upevňovací nosník vestavných přístrojů H 65/ 70/ 90 Balení ks. 20 Univerzální připojovací jednotka Podobná RAL x R J45 8/8 - šikmý vývod, Balení ks. 10 1) 2) bez centrální desky, Cat.6 Univerzální připojovací jednotka Podobná RAL x RJ45 8/8 - šikmý vývod, Balení ks. 10 s centrální deskou, Cat.6 Centrální deska pro datové zásuvky RAL 9001 krémově bílá pro 2 terminály, RAL9010 čistě bílá Cat. 5 nebo Cat. 6 2) 3) RAL 7035 světle šedá Balení ks. 10 TAE připojovací jednotky Výrobek-č. Připojovací jednotka TAE 2x6/6 NFF Podobná RAL s centrální deskou Balení ks. 10 Připojovací jednotka TAE 3x6 NFF Podobná RAL s centrální deskou Balení ks. 10 1) POZOR! Použité koncové přístroje musí být osazeny plně obsazeným konektorem RJ45! 2) Centrální deska (č. výrobku ) musí být objednána v požadované barvě (krémově bílá/čistě bílá/světle šedá) zvlášť! 3) Centrální deska (č. výrobku ) je vhodná pro následující datové přístroje: Rutenbeck, BTR, Brand-Rex (Ackermann), Tyco (AMP) 1.31

42 Parapetní kanál SIGNO vestavné přístroje CEE- vestavný program a ostatní příslušenství Výrobek-č. Přístrojová krabice CEE Černá Balení ks. 5 Krytka pro přístrojovou krabici CEE 4) RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení ks. 10 Příruba CEE 4) RAL 9001 krémově bílá RAL 9010 čistě bílá RAL 7035 světle šedá Balení ks. 1 Vestavná jističová jednotka Podobná RAL pro 3 moduly Balení ks. 1 Průhledové víko s rámem RAL 9001 krémově bílá pro vestavenou jističovou jednotku RAL 9010 čistě bílá RAL 7035 světle šedá * Balení ks. 1 Vestavná svorkovnice Podobná RAL * - uchycení na DIN Balení ks. 1 Přepěťová ochrana Podobná RAL * SAFETY-UNIT včetně krytky Balení ks. 1 4) Viz. strana 5.23 přehled vestavných přístrojů * nestandard termín dodání na vyžádání, min. odběr 5 ks 1.32

43 1.33 Vestavba

44 1.34

45 NÁSTAVBOVÝ SYSTÉM PARAPETNÍCH KANÁLŮ SIGNO - Nástavbový systém tvořený větracími profily pro horizontální a vertikální opláštění parapetních kanálů (RAU-PVC, ocelový plech a hliník). - Konzole pro uchycení větracích profilů jsou navrženy tak, aby je bylo možno namontovat ve zvolené rozteči ještě před začátkem montáže opláštění. Děrování dna parapetních kanálů (všech 3 typů PVC, ocelový plech a hliník) je speciálně upraveno pro uchycení upevňovacích šroubů, kterými jsou konzole opatřeny již z výroby. Montáž může bez problémů provést jeden člověk. - Díky možnosti konzole plynule přestavovat, lze vyrovnávat nerovnosti stěn. - Pomocí horizontálního a vertikálního opláštění parapetních kanálů lze perfektně zakrýt například otopná tělesa, výklenky i různé výstupky aniž by bylo zamezeno cirkulaci vzduchu v místnosti. - Větrací profily jsou jednoduchým způsobem zaklapnuty do držáku větracích profilů a mohou být v případě potřeby (při čištění otopných těles) opět demontovány. Barvy: A6/C-o stříbrný elox dle DIN RAL 9010 Mírné odchylky od RAL barev jsou možné. Materiál: Větrací profil z hliníku: hliník, AIMgSi 0,5 F19 Rozměry: Konzole přestavitelná Standardně: od mm Nástavbový systém Technické informace od strany

46 Konzole SIGNO přestavitelná (mm) Ocelový plech pozink Výrobek Balení ks Výrobek Balení ks Výrobek Balení ks Výrobek Balení ks Výrobek Balení ks Výrobek Balení ks Výrobek Balení ks Výrobek Balení ks. 5 Zvláštní konzole na dotaz Větrací profil z hliníku A6/C0 stříbrný elox RAL 9010 čistě bílá Balení 96 Délka m 2 Spojovací kolík Ocel Balení ks

47 Držák větracích profilů Polypropylen (299 mm) Výrobek Balení ks. 100 Zajišťovací klips větracího profilu Výrobek Balení ks. 100 Distanční kus pro držák větracího profilu Výrobek Balení ks. 100 Upínací pero typ H40 1) Ocel Výrobek Balení ks. 10 Nástavbový systém Upínací pero typ H60 1) Výrobek * pouze pro kanál 210 mm Balení ks. 10 Upínací pero typ V 2) Ocel Výrobek Balení ks. 10 T-profil 2) Hliník Výrobek Balení podle objednávky Délka m 1 1) pro montáž horizontálního opláštění 2) pro montáž vertikálního opláštění *výběhový výrobek 1.37

48 1.38

49 ENERGO-SLOUPKY SIGNO INTEGRALE - Vysoká výkonnost: Využití energo-sloupků v kancelářských prostorech spojuje inteligentní využití pracovního místa se zvýšením výkonnosti. - Místo a pořádek: Energo-sloupky SIGNO INTEGRALE jsou základním stavebním kamenem pro kompletní zajištění přísunu dat a elektrické energie na Vaše pracovní místo. Jejich přednosti jsou obzvlášť využitelné u moderních velkoplošných kancelářských prostor. - Energo-sloupek SIGNO INTEGRALE lze přizpůsobit dle specifických požadavků uživatele a pracovního místa, zároveň ho lze kombinovat s odkládacími deskami a osvětlením. - Do drážky pro upevnění nástavby lze domontovat speciální příslušenství (např. odkládací desky, osvětlení, dělící stěny, obrazovky). - Chytrá instalace: V tomto systému se poprvé podařilo spojit kancelářský nábytek, elektroinstalační materiály a moderní vybavení kanceláře do jednoho systému. - Nepohyblivý a přesto flexibilní: Energo-sloupek SIGNI INTEGRALE lze velmi jednoduše a rychle přizpůsobit novým požadavkům na pracoviště i změnám v uspořádání místnosti. Díky tomu spoříte čas i náklady. - Otevírání na jeden dotyk: Obě napájecí šachty lze otevřít aniž by bylo nutno odmontovávat kryty. - Elastický kabelový průchod: Kabely lze vyvést na jakémkoliv zvoleném místě krytu. - Vestavné přístroje - modul 45 lze bez šroubování napojit na vývody. Na výběr máte ze 2 variant: Umístění přístrojů na vnějších kryty nebo můžete osadit přístroji u vnitřní základní nosič, případně obojí. - Výměnná možnost: Energo-sloupky SIGNO INTEGRALE lze využít i jako součást kancelářského nábytku nebo dělících stěn. Forma dodání (podrobný popis naleznete na následující stránce): Sada se skládá ze základního nosiče, krytů, elastického kabelového průchodu, teleskopického stožáru, sada pro upevnění na strop, závěsného spojení, uzavíracího spojení, kabelové spony, koncového krytu, zemnícího materiálu, krycích rámečků a základové desky. Délka Základní nosič 2700 mm Teleskopický stožár 750 mm - nastavitelnost 500 mm Jiné délky na vyžádání. Barvy: A6/C-o stříbrný elox dle DIN Materiál: Základní nosič, teleskopický stožár, kryty, záslepky: hliník, AIMgSi 0,5 F19 Rozměry: 120 x 120 mm Technické informace od strany 5.32 INTEGRALE Nastříkání práškovou barvou dle RAL-vzorníku na vyžádání. 1.39

50 Základní nosič 2 Základní nosič s vnitřní přístrojovou vestavbou 3 Kryt spodní části (délka 610 mm) s vnější vestavbou jednoduché zásuvky 230V 4 Středně dlouhý kryt (délka 300 mm) bez přístrojů 5 Kryt střední části (délka 610 mm) s vnější přístrojovou vestavbou 6 Kryt horní části (délka 1180 mm) bez přístrojů 7 Drážka pro upevnění nástavby 8 Elastický kabelový průchod 9 Horní teleskopický stožár výškově stavitelný (sestává se ze spodního dílu a nastavitelného horního dílu) 10 Sada součástí pro upevnění do stropu ( stavitelný napínák, nebo stropní šroubení) 11 Závěsné spojení základního nosiče s krytem (otočný mechanismus umožňující odklopení krytu upevněného na závěsech) 12 Uzavírací spojení základního nosiče s krytem (odjišťovací mechanismus pro jednodotykové otevření) 13 Kabelová spona 14 Koncový kryt pro uzavření základního korpusu 15 Krycí rámeček základního korpusu pro průchod stropem 16 Krycí rámeček teleskopu pro průchod stropem 17 Základová deska 1.40

51 Energo-sloup Výrobek Balení ks. 1 Forma dodání (vybavení a osazení): Základní nosič z hliníku ve standardní délce 2700 mm se standardním děrováním pro vnitřní osazení přístrojů (není zvenku viditelné neboť je zakryto krytem). Oboustranné napájecí šachty, namontované na základní nosič, jsou uzavřeny pomocí zaklapávacích hliníkových krytů. INTEGRALE 1.41

52 Energo-sloup Číslo výrobku Balení ks. 1 Forma dodání (vybavení a osazení): Základní nosič je vyráběn z hliníku ve standardní délce 2700 mm s děrováním pro vnitřní osazení přístrojů, které není zvenku viditelné neboť je zakryto krytem. = vnitřní vestavba (INSIDE) V základním nosiči je standardně vyraženo celkem 5 otvorů pro vnitřní vestavbu přístrojů typu Modul 45. Odstup spodního okraje prvního otvoru od spodního okraje základního nosiče je 250 mm. Otvory jsou vyraženy pro jednonásobné až trojnásobné přístroje v následujícím pořadí zdola nahoru: jednonásobný otvor jednonásobný otvor trojnásobný otvor trojnásobný otvor jednonásobný otvor jednonásobný otvor dvojnásobný otvor dvojnásobný otvor jednonásobný otvor (Na základě požadavku zákazníka mohou být počty a typy otvorů a jejich pozice individuálně upraveny.) Protilehlé napájecí šachty základního nosiče jsou uzavřeny pomocí vnějších zaklapávacích hliníkových krytů. Kryty jsou na základní nosič připevněny prostřednictvím uzavíracích spojovacích profilů vyrobených z polyamidu vyztuženého skelným vláknem. Vnější hliníkové kryty lze také opatřit závěsným otočným mechanismem (panty) a lze je potom otevírat obdobně jako dvířka rozváděče. Také závěsný otočný mechanismus je vyroben z polyamidu s výztuhou skelným vláknem. Vnější kryty jsou standardně rozděleny na obou protilehlých stranách sloupku na 4 segmenty následujícím způsobem zdola nahoru: spodní, první délka krytu = 610 mm druhá délka krytu = 300 mm třetí délka krytu = 610 mm čtvrtá délka krytu = 1180 mm Energo-sloup signo INTEGRALE je již výroby vyzbrojen všemi potřebnými pospojovacími prvky pro uvedení na stejný potenciál. Dvě elastické kabelové průchodky vlevo a vpravo na krytech jsou součástí boční stěny napájecích šachet. Přes tyto průchodky se přesně přivádějí popř. vystupují kabely na libovolném místě z vnějšku dovnitř či naopak. Kabelová spona z umělé hmoty je vsazená v základním korpusu a slouží pro vedení kabelů. Pomocí plastových vázacích pásků lze prostřednictvím kabelové spony přímo zafixovat kabelové svazky. Na každé boční straně energosloupu může být vždy jedna připojovací drážka osazena vysoce specifickými nástavbovými elementy jako jsou např. odkládací stolky, osvětlení, dělící stěny, displeje a ploché obrazovky. Tato drážka je uzavřena prostřednictvím okrasné hliníkové krytky. Energosloup je opatřen standardně horním teleskopickým dílem s maximálním nastavitelným rozsahem až 500 mm pro různé výšky stropů. (Maximální upevňovací výška je 3,20 m.) Sada dílů pro upevnění teleskopu do stropu je dodávána včetně flexibilního napínáku. 1.42

53 1.43 INTEGRALE

54 Příslušenství Základová deska zarovnaná Výrobek x 120 Balení ks. 1 Základová deska přečnívající Výrobek x 180 Balení ks. 1 Koncový kryt pro uzavření Výrobek základního korpusu Balení ks. 1 Set (2 kusy) Krycí rámeček teleskopu Výrobek pro průchod stropem Balení ks. 1 Set (2 kusy) Krycí rámeček základního korpusu Výrobek pro průchod stropem Balení ks. 1 Set (2 kusy) Přístrojová vestavba zakabelovaná a namontovaná Datová zásuvka Cat. 6, modul 45, RAL 9010 čistě bílá se 2 zdířkami pro RJ 45, RAL 9017 černá namontovaná a prodrátovaná Napájecí kabel s rohovým konektorem Barva bílá H05 3x1,5 mm 2 (5 m), Barva černá připraven pro napojení Datový kabel Cat. 6 1) s konektorem Výrobek Y4 2x0,6 mm 2 (5 m), připraven k napojení 1) na každou datovou zásuvku jsou potřeba 2 kusy datového kabelu 1.44

55 Udělej si sám (příslušenství pro samostatnou přístrojovou vestavbu) Datová zásuvka Cat. 6, modul 45, RAL 9010 čistě bílá se 2 zdířkami pro RJ 45 RAL 9017 černá Dodáváno a zabaleno odděleně. INTEGRALE 1.45

56 1.46

57 ENERGO-SLOUPKY SIGNO INTEGRALE SPECIÁLNÍ DÍLY / NÁSTAVBA Do drážky pro upevnění nástavby lze nainstalovat dle přání zákazníka různé typy specializovaných komponentů. Jedná se například o odkládací stoly, osvětlení, dělící stěny, displeje, ploché obrazovky, atd.. INTEGRALE Ceny a dodací lhůty na vyžádání. 1.47

58 1.48

59 ENERGO-SLOUPKY SIGNO INOVA Nestandardní objektový systém. Ceny a dodací lhůty na vyžádání. Minimální odběr: 25 kusů Jiné délky pouze po předchozím odsouhlasení (technická konzultace nutná). - Oblý energo-sloupek SIGNO INOVA spojuje díky svému vzhledu funkčnost s estetikou - Ovládací panel pro standardní vestavbu přístrojů zaujme díky svému rovnému povrchu a precizním vnějším hranám. Praktický vzhled umožňuje příjemný uživatelský komfort. - Používá se stejné příslušenství jako pro parapetní kanály REHAU SIGNO. To ještě více zjednodušuje instalaci a zvyšuje spolehlivost tohoto energo-sloupku. - Normovaná ochranná lišta je nainstalována přímo v základním dílu. - Přístrojovou krabici a dělící stěnu (volitelně z PVC bez obsahu olova nebo z ocelového plechu) lze rychle a jednoduše upevnit na ochrannou lištu. - Standardní vestavné přístroje lze napojit do 79 mm širokého instalačního prostoru. Bezpečná a pohodlná montáž bez použití dodatečných záslepek. - Dle volby lze jako rovnou krycí desku použít vrchní díl hliníkového parapetního kanálu REHAU SIGNO BA. - Díky patentovanému bezdrátovému nucenému pospojení je dosaženo vysoké úrovně bezpečnosti. Zemnící spony spojují základní díl energosloupku s krycími deskami. Nezničitelné přímé propojení zaručuje trvanlivé a promyšlené uzemnění. Další informace jsou uvedeny v našich podkladech Energo-sloupky SIGNO INOVA (E ), které Vám dodá příslušné obchodní zastoupení REHAU. Barvy: A6/C-o stříbrný elox dle DIN Nastříkání práškovou barvou dle RAL-vzorníku pouze po předchozím odsouhlasení. Mírné odchylky od RAL barev jsou možné. Materiál: Základní díl a vrchní díl: hliník, AIMgSi 0,5 F19 Rozměr: Vnější průměr: 120 mm INOVA Forma dodání: Kompletní sada: 1 kruhový základní díl (max mm dlouhý), 2 zaoblené vrchní díly, stropní napínák, max. nastavitelná délka: 100 mm, 1 kruhová základová deska vč. šroubů pro spojení se základním dílem, 1 oblá koncovka horního dílu (vnější průměr: 200 mm), 2 půlkruhové koncovky horního dílu, 1 krycí deska základního dílu (vč. šroubů), zemnící materiál. 1.49

60 ENERGO-SLOUPEK SIGNO INOVA Kruhový základní díl (délka 3000 mm) Zaoblený vrchní díl Stropní napínák Krycí deska základního dílu Šrouby pro krycí desku základního dílu Kruhová stropní příruba (vnější průměr 200 mm) (1) Půlkulatá koncovka horního dílu Šrouby pro půlkulatou koncovku horního dílu SIGNO-dělící stěna PVC (nepovinné příslušenství, nutno samostatně objednat pod číslem ) Kabelová zemnící spona SIGNO-přístrojová krabice (nepovinné příslušenství, nutno samostatně objednat pod číslem ) SIGNO- krabice pro datové přístroje (nepovinné příslušenství, nutno samostatně objednat pod číslem ) Zemnící můstek Kruhová základová deska (vnější průměr 200 mm) (2) Šrouby pro základovou desku (pro spojení základové desky se základním dílem) (1) Včetně 3 děr pro šrouby M4 s plochou hlavou (šrouby nejsou součástí dodávky) (2) Včetně 3 děr pro šrouby M4 se zápustnou hlavou (šrouby nejsou součástí dodávky) 1.50

61 OCHRANA PŘED OHNĚM

62 2.2

63 OBSAH Ochrana před ohněm Požárně odolné kanály RAUTHERMO Bezhalogenové vodící kanály LEH

64 2.4

65 POŽÁRNĚ ODOLNÉ KANÁLY RAUTHERMO - Odzkoušený a povolený: Splňuje stavebně-právní předpisy DIN 4102, díl 11 a 12, stejně jako elektro-technické normy VDE 0108 a 0604, díl 1. - Komplexní a bezpečný: Systém je odzkoušený pro přímou montáž na stěnu a strop. Zároveň je také odzkoušena protipožární malta pro utěsnění průchodů kanálu přes stěnu. - Flexibilně a spolehlivě: Certifikace pro vývody jednotlivých kabelů i kabelových svazků z kanálu. - Široký sortiment: Profesionální vedení pomocí zajišťovacích kabelových spon a dělících stěn. Možná dodávka hmoždinek, kotevních svorníků, požárně ochranného polštáře, tmelu a malty. - Plášť kanálu z Pozinkovaného plechu zajišťuje ochranu proti nárazu, mechanickému poškození, a slouží jako prvotní protipožární bariéra. - Stěna kanálu je opatřena nehořlavými, bezazbestovými protipožárními deskami (stavební tř. 1). - Pevně šroubovatelné vrchní díly zajišťují dodatečnou ochranu pro uzávěr protipožární šachty. - Tvarové díly pro změnu směru a délky vedení: spolehlivé a jednoduché díly nahrazují nutnost výroby takovýchto tvarových dílů přímo na stavbě. - Jednuduché spojování jednotlivých kanálových dílů. Přesně zapadající spojení na pero a drážku jednoduché spojení bez nutnosti další dodatečné montáže (5 cm přesah). Forma dodání: Spodní a vrchní díl dohromady Délka: 1,2 m Rozměry E90/I / /260: 0,6 m Materiál: Profily, rohy, koncovky: Pozinkovaný plech dle DIN EN Nehořlavé, bezazbestové protipožární desky A1 dle DIN RAUTHERMO Certifikace: certifikováno dle VDE 0604, díl 1 DIN 4102 díl 11 (I-klasifikace) DIN 4102 díl 12 (E-klasifikace) Certifikáty: P-3021/9477-MPA BS u. P-3295/8319-MPA BS (E-klasifikace) P-3212/2128-MPA BS u. P-3184/0749-MPA BS (I-klasifikace) Barvy: Pozinkované provedení Nestandardně (ceny a termíny dodání na poptávku): nastříkání práškovou barvou dle RAL-vzorníku. Mírné odchylky od RAL barev jsou možné. Rozměry: E30- a I90-klasifikace: 50/60, 50/110, 50/210, 105/160 a 105/260 E90- (E60-) a I120-klasifikace: 60/60, 60/110, 60/210, 105/160 a 105/260 Technické informace od strany

66 PŘEHLED SYSTÉMU Výplňový kus jednoduchý Kanál (spodní a vrchní díl) Plochý roh Výplňový kus dvojitý T-kus Posuvná spojka Vnitřní roh Vnější roh Koncovka 2.6

67 RAUTHERMO RAUTHERMO RAUTHERMO Jmenovitý rozměr výška/šířka 50/60 50/110 50/210 Světlý průřez v mm Hmotnost 8,3 kg 11,2 kg 16,6 kg Spodní/vrchní díl Pozink E 30/I 90 Prášková barva Délka: 1200 mm 1200 mm 1200 mm Balení ks Vnitřní roh Pozink E 30/I 90 Prášková barva Rozměr a mm Rozměr b mm Balení ks b a Vnější roh Pozink E 30/I 90 Prášková barva Rozměr a mm Rozměr b mm Balení ks Plochý roh Pozink E 30/I 90 Prášková barva Rozměr a mm Rozměr b mm Balení ks b a RAUTHERMO T-kus Pozink E 30/I 90 Prášková barva Rozměr a mm Rozměr b mm Balení ks Koncovka Pozink E 30/I 90 Prášková barva Rozměr a mm Balení ks E 30 (zachování funkčnosti E30) dle DIN 4102 díl 12, VDE 0108 díl 1 - I 90 (protipožární odolnost I 90) dle DIN 4102 díl 11 - I 90 / E 30 stříkaný práškovou barvou ve standardní RAL-barvě 9010/9001 Pozor: Dodržujte rozdílné montážní předpisy pro E 30- resp. I

68 RAUTHERMO RAUTHERMO RAUTHERMO Jmenovitý rozměr výška/šířka 50/60 50/110 50/210 Světlý průřez v mm Hmotnost 8,3 kg 11,2 kg 16,6 kg Posuvná spojka Pozink E 30/I 90 Prášková barva Rozměr a mm Jednotka bal Výplňový kus jednoduchý Výrobek E 30/I 90 L = 50 mm Jednotka bal Výplňový kus dvojitý Výrobek E 30/I 90 L = 100 mm Jednotka bal Kabelová spona Výrobek Jednotka bal Výrobek Jednotka bal Dělící příčka ocelová Výrobek pro výšku 50/60mm Délka: 1200 mm 1200 mm 1200 mm Jednotka bal E 30 (zachování funkčnosti E30) dle DIN 4102 díl 12, VDE 0108 díl 1 - I 90 (protipožární odolnost I 90) dle DIN 4102 díl 11 - I 90 / E 30 stříkaný práškovou barvou ve standardní RAL-barvě 9010/9001 Pozor: Dodržujte rozdílné montážní předpisy pro E 30- resp. I
