2 Graphisoft EcoDesigner je doplněk ArchiCADu, který nepracuje samostatně, ale pouze společně s ArchiCADem. Aktuálně je nejnovější verze ArchiCADu s označením 14 a pro tento ArchiCAD také Graphisoft přichází s novou vylepšenou verzí EcoDesigneru. Propojením modeláře v tomto případě myšleno ArchiCADu a výpočetního programu zastoupeného EcoDesignerem vzniká velmi silný nástroj, pro architekty, projektanty, ale také v neposlední řadě pro studenty. EcoDesigner slouží pro výpočet energetické náročnosti budovy. ArchiCAD obsahuje informace o geometrii objektu, jako je plocha jednotlivých fasád, oken, ale i plocha a objem celého objektu, zatímco EcoDesigner provede výpočet energetické náročnosti. Tento program nechce být a ani není srovnatelný s takovými specializovanými programy, jako je např. Energie nebo Teplo. Program není pro specialisty, ale pro architekty a projektanty v prvotní fázi projektu, kdy je většina zásahů ještě možných a také levných. Ve fázi studie je možné projekt ovlivnit na základě výsledků z programu EcoDesigner lehce a rychle je upravit v ArchiCADu a zpět se vrátit do EcoDesigneru a takto jednoduše oba programu spolupracují. Vzhledem k tomu, že projekt je v ArchiCADu již vytvořen, myslím tím jeho geometrii a tím i rozměry, které jsou pro výpočet energetické náročnosti důležité, jako plocha, objem vytápěného prostoru, plocha oken atd., je vkládání dalších informací, potřebných pro výpočet energetické náročnosti rychlé a přehledné. Je-li třeba energetickou bilanci provést pouze na určité části modelu, vyberte tuto část pomocí nástroje ohraničení. V tomto případě budou analyzovány pouze konstrukce v ohraničení. Pro úspěšné vyhodnocení EcoDesigneru, nejprve vytvoříme virtuální model budovy v ArchiCADu. Čím podrobnější model bude, tím budou výsledky výpočtu přesnější. Pro úspěšné zhodnocení vymodelujeme minimálně obklopující stavební konstrukce a hlavní vnitřní konstrukce, které se významně podílejí na akumulaci tepla. Použijte stěny, desky, střechy a zavěšené stěny pro modelování stavebních konstrukcí. (Například, nepoužívejte síť pro model vaší střechy.) 2

3 Každá konstrukce by měla být buď vnitřní, nebo vnější konstrukcí. Máte-li desku, která stropní deskou a také balkonem nebo lodžií, rozdělte ji do samostatných desek interiéru a exteriéru. Nepoužívejte více samostatných paralelních stěn (desek nebo střech) k tomu použijte sendvičové konstrukce Výplně používejte ve svém projektu důsledně: konkrétní výplň by měla vždy poukazovat na jeden stavební materiál, proto např. při zateplení fasády polystyrénem a střechy minerální vatou je důležité když se pokaždé jedné o tepelnou izolaci pokaždé volit jinou výplň Při modelování průniků zdí pro několik variant návrhu, se ujistěte, že použité skupiny průniků vrstev jsou pro každou variantu důsledně odděleny. Graphisoft EcoDesigner, se ovládá pomocí 5 záložek v samostatném okně. Máme-li EcoDesigner nainstalovaný najdeme ho pod položkou 3D model/speciality 3D modelu/ecodesigner. Před prací s doplňkem proběhne automaticky analýza projektu, její rychlost je závislá na rychlosti počítače, ale také na složitosti modelu. První analýza je vždy časově nejnáročnější, opětovné spuštění je již rychlejší. Analýza je automatická a probíhá na základě umístění jednotlivých konstrukcí vzhledem k okolnímu terénu, případně umístění. Samozřejmě všechny prvky přičleněné do jedné z 6 kategorií můžeme později manuálně změnit nebo vybrat pouze jejich část či výřez, což se automaticky změní i ve výpočtu celkové energetické náročnosti objektu. Objekt nemusí patřit do žádné kategorie, tím není prvek začleněn do analýzy. To je v modelovém příkladu případ střechy, která netvoří hranici mezi vytápěným a nevytápěným prostorem. Hlavní tepelná izolace je ve stropě mezi 2.NP a půdou. Proto nejsou střechy na následujícím obrázku nijak zbarveny a jsou v originálních barvách. 3

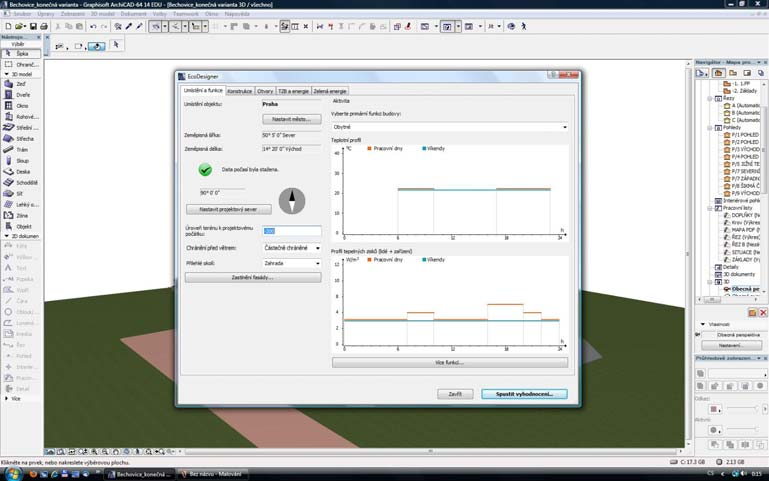

4 Umístění projektu je určeno zeměpisnými souřadnicemi. Kliknutím na tlačítko Nastavit město přejdete k seznamu přednastavených lokací atributu Města v ArchiCADu 14. Pokud je požadované město v tomto seznamu, EcoDesigner má přístup ke všem potřebným údajům o počasí potřebných k provedení energetické analýzy; v tomto případě není nutné stahovat informace o počasí z internetu. Pokud zde místo objektu není uvedeno, můžeme zadat název města a jeho souřadnice (zeměpisnou šířku, délku a časové pásmo) EcoDesigner získá údaje o počasí (teplota vzduchu, relativní vlhkost, rychlost větru a sluneční záření) na daném místě. Souřadnice řešeného místa najdeme na internetu. Dále nastavíme projektový sever, protože ne vždy máme projekt narýsovaný v takové poloze v jaké je skutečně orientován, proto je jednodušší otočit severkou, nežli celý objekt. Dále nastavujeme složitost a zastínění jednotlivých fasád a to nejen okolními objekty, ale také nově vlastní konstrukcí. V neposlední řadě v této první záložce nastavíme také funkci k jaké bude objekt používán a to jak celkově, tak procentuálně podle částí objektu. Je jistě důležité vědět, za jakým účel bude budova využívána v EcoDesigneru kvůli větrání a vytápění. Je samozřejmé, že v jinou denní dobu a v jiné dny bude vytápěn rodinný dům v jinou kanceláře a v jinou obchod s nonstop provozem. V záložce Konstrukce nastavujeme vlastnosti jednotlivých materiálů, kterou jsou součástí nějaké sendvičové konstrukce v objektu. U každého materiálu volíme několik základních hodnot, potřebných pro výpočet součinitele prostupu tepla nebo tepelného odporu. Ty vypočítává program automaticky nebo nově můžeme zadat U či R ručně a vyhnout se tak zadávání materiálových charakteristik u jednotlivých výplní. Dále zadáváme součinitele při přestupu tepla do a z konstrukce neboli Rsi a Rse (v jiných programech nebo na specializovaných webových stránkách se zadává Rsi a Rse, v EcoDesigneru volíme jejich převrácenou hodnotu neboli U). Zde také zadáváme, jestli má objekt zatepleny podzemní konstrukce, což je v současné době 4

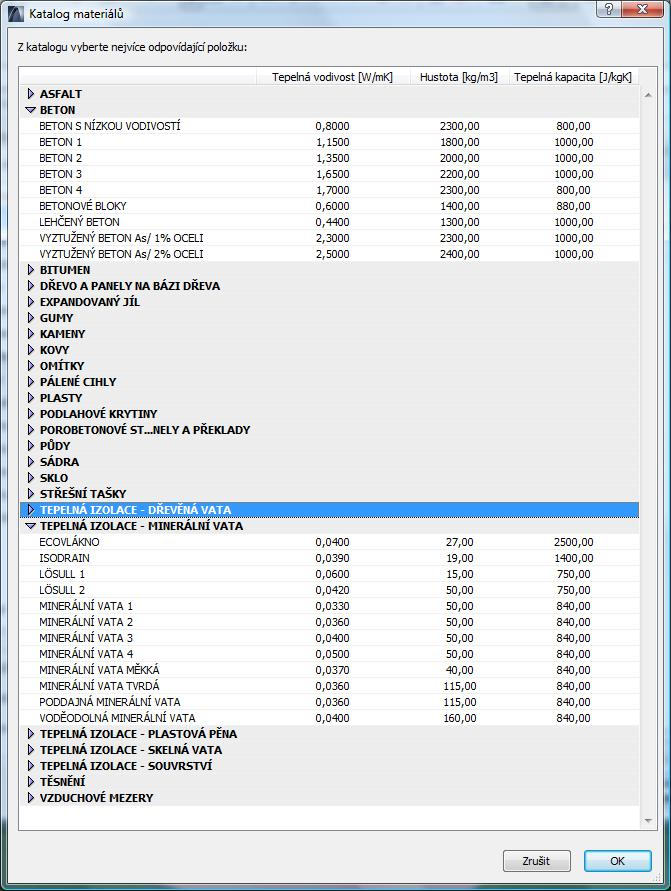

5 téměř samozřejmé. Metoda přiřazování materiálových charakteristik jednotlivým materiálům probíhá tak, že ke každé výplni reprezentující jeden stavební materiál zadáme tři hodnoty, kterými jsou Součinitel tepelné vodivosti, Hustota a Tepelná kapacita. Ty vybíráme z rozsáhle databáze materiálů, která je součástí instalace a protože se jedná o.xml formát lze je dále upravovat, nebo je můžeme zadávat z technických listů výrobce či jiných zdrojů. 5

6 Záložka Otvory slouží pro nastavení vlastností výplní otvoru. Všechna okna, dveře a Lehké obvodové pláště v jedné fasádě jsou sloučeny do jediné položky. U těch můžeme nastavit kvalitu oken podle jejich typu, ten stejně jako u materiálu můžeme vybrat ze seznamu který je opět měnitelný ve formátu.xml, nebo hodnoty zadat ručně z technických listů. V databázi výplní otvorů můžeme vybírat, jestli se jedné o okna dřevěná, plastová nebo hliníková, dále pak jestli se jedná o dvojsklo nebo trojsklo, případně jestli je použita nějaká selektivní vrstva a plyn mezi skly. Další část doplňku se jmenuje TZB a energie a slouží pro zadávání způsobu vytápění, chlazení, větrání, násobnosti výměny vzduchu, zadáváme zde také způsob osvětlení a ceny za jednotlivé použité energie. Poslední záložkou, která je také novinkou EcoDesigneru pro ArchiCAD 14 se jmenuje Zelená energie a reaguje tak na poslední trendy ve stavebnictví, ale i v běžném životě, kdy se snažíme nejen udělat něco pro sebe a ušetřit za vydané energie, ale také něco pro své okolí a šetřit Zemi. V této záložce volíme použití solárních kolektorů a jejich orientaci vůči jihu či vodorovné ose, dále použití rekuperační jednotky či tepelného čerpadla. 6

7 Kliknutím na tlačítko Spustit vyhodnocení se provede výpočet a zobrazí se certifikát. Jak již bylo řečeno dříve, tento certifikát rozhodně nemá za cíl nahradit Průkaz energetické náročnosti budovy (PENB), slouží pro architekty a projektanty v prvotní fázi projektu. Obsahuje jednak základní informace o projektu, to znamená, že kromě podlahové plochy a objemu vytápěného prostoru je zde dále průměrný součinitel prostupu jednotlivých konstrukcí. V další části protokolu je hodnota celkové energetické spotřeby budovy, dále spotřeba budovy a finanční náročnost přepočítána jak na metr čtverečný, tak na celkovou plochu za jeden rok, to je informace zřejmě nejdůležitější pro případného investora. Dále zde je graf zisků a ztrát rozložený na měsíce v jednom roce, pomocí které architekt a projektant na první pohled pozná např., jestli okna nejsou příliš velká atd. Z protokolu je možné se vrátit zpět do výpočtu a upravit podle svých představ nebo ho uložit do formátu pdf. Informace obsažené v EcoDesigneru jsou součástí souboru.pln, který je standardní formát ArchiCADu a je proto součástí běžného souboru. Stačí tento soubor spustit na jiném počítači, kde je nainstalován ArchiCAD s EcoDesignerem a můžeme na něm pokračovat na jiném počítači. EcoDesigne, ArchiCAD, Artlantis a jiné programy z rodiny Graphisoft nebo blízkých si student může stáhnout z webových stránek kde se nejprve zaregistruje a následně mu vznikne konto ze kterého nejen stahuje jednotlivé verze software, ale také zde najde sériová čísla pro tyto programy. Na stejném místě se registrují učitelé nebo i uživatelé, kteří si chtějí tyto produkty vyzkoušet před jejich zakoupením. 7
