1 katalog ASSY Vruty a spojovací materiál pro dřevo a třískové desky pro oblast truhlářství, tesařství, výrobu a konstrukci střech a dřevostaveb.

2

3 Obsah Obsah Obsah 2 Certifikáty 3 4 ASSY 5 6 Oblasti použití 7 8 Jeden na všechno 9 17 Dřevostavby a střecha Stropy, stěny a podlahy Výroba nábytku Výroba a montáž oken Nerezová ocel AW Bity 50 Krytky AW 51 Šroubováky Akku šroubováky 55 ASSY balení a ORSY 1 regály 56 ORSY 57 Kufříkový systém ORSY Regálový systém ORSY katalog assy 2

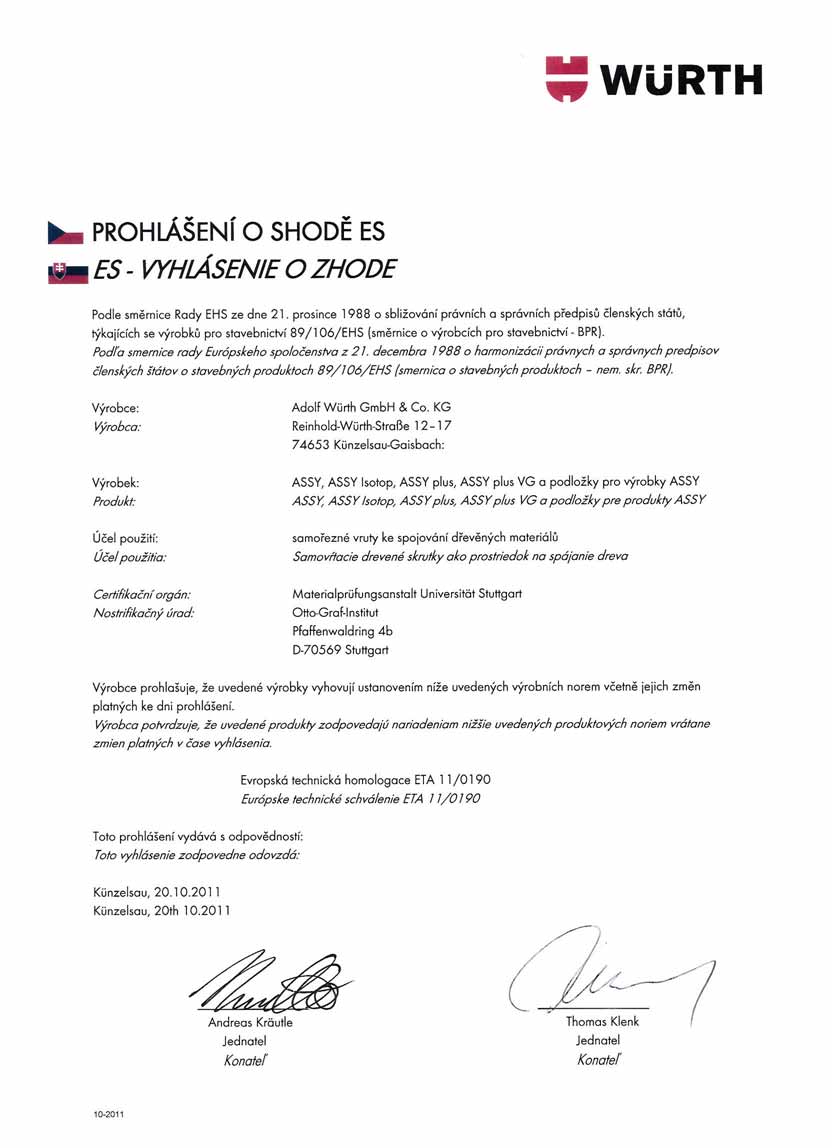

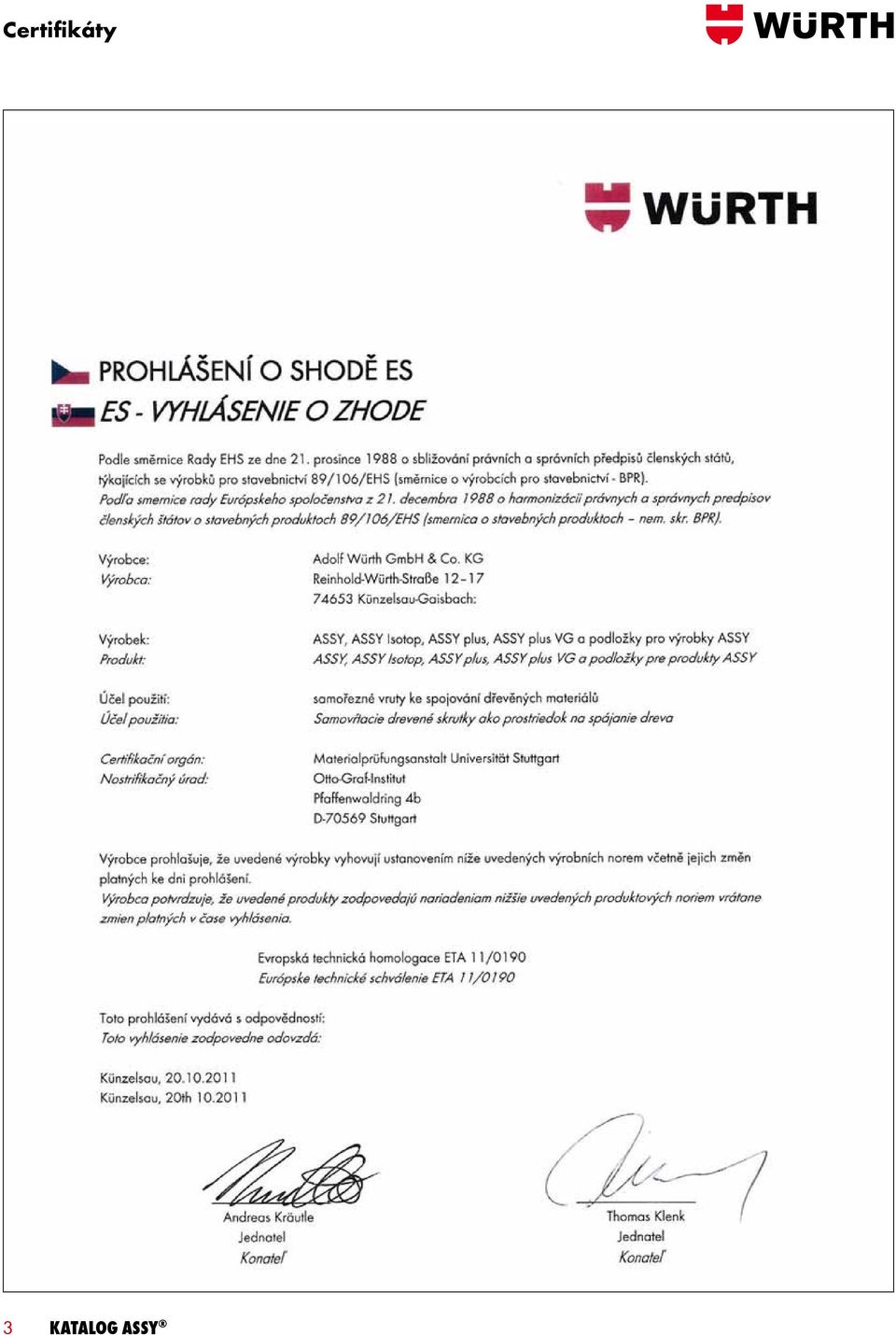

4 Certifikáty 3 katalog assy

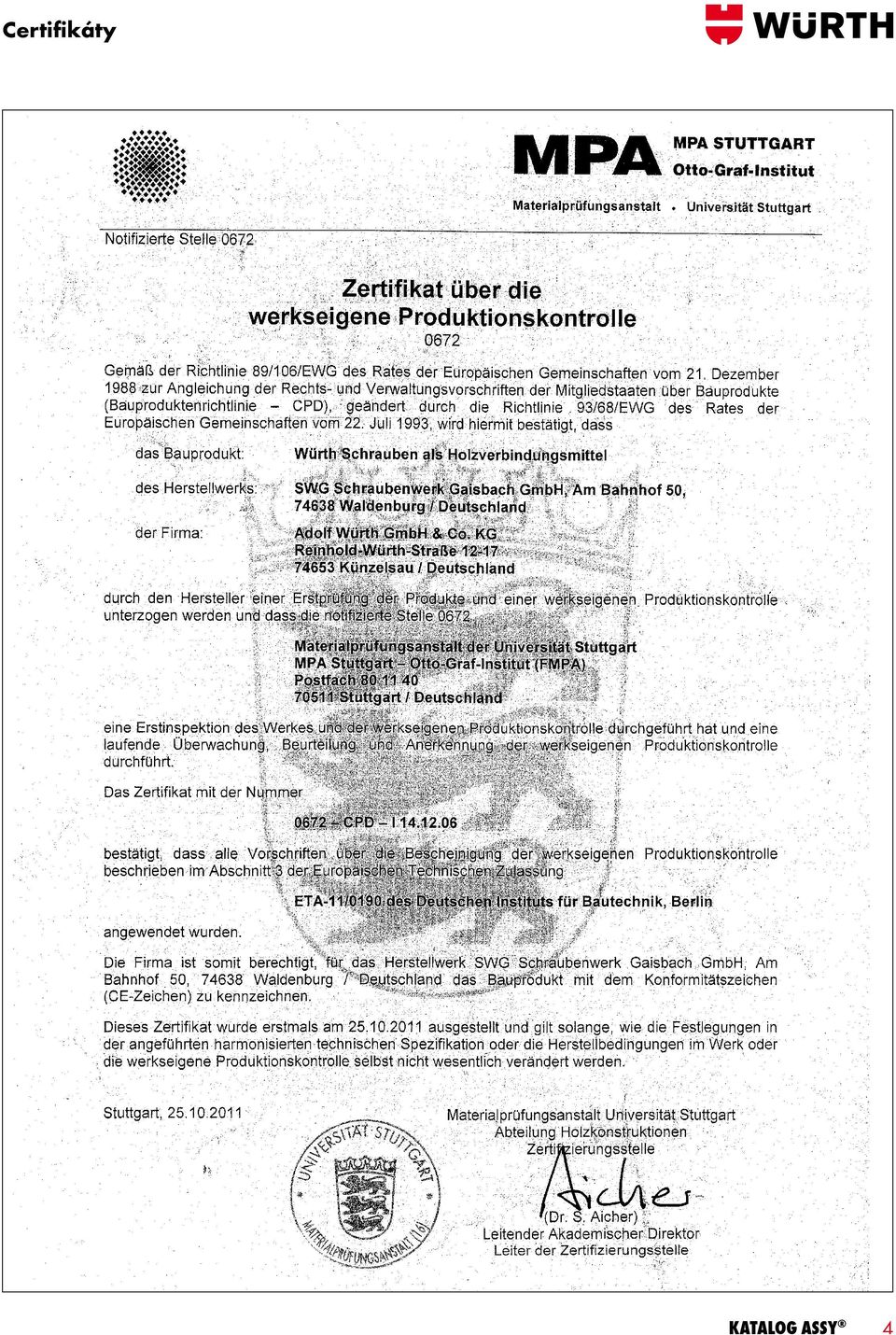

5 Certifikáty katalog assy 4

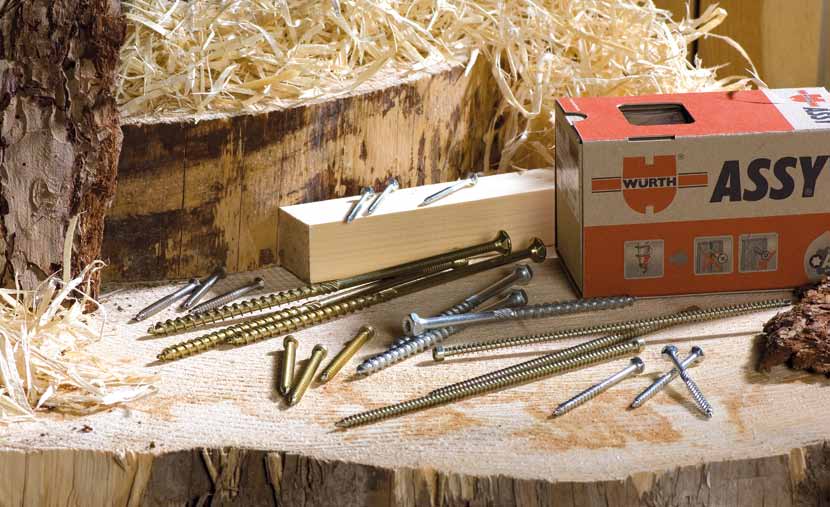

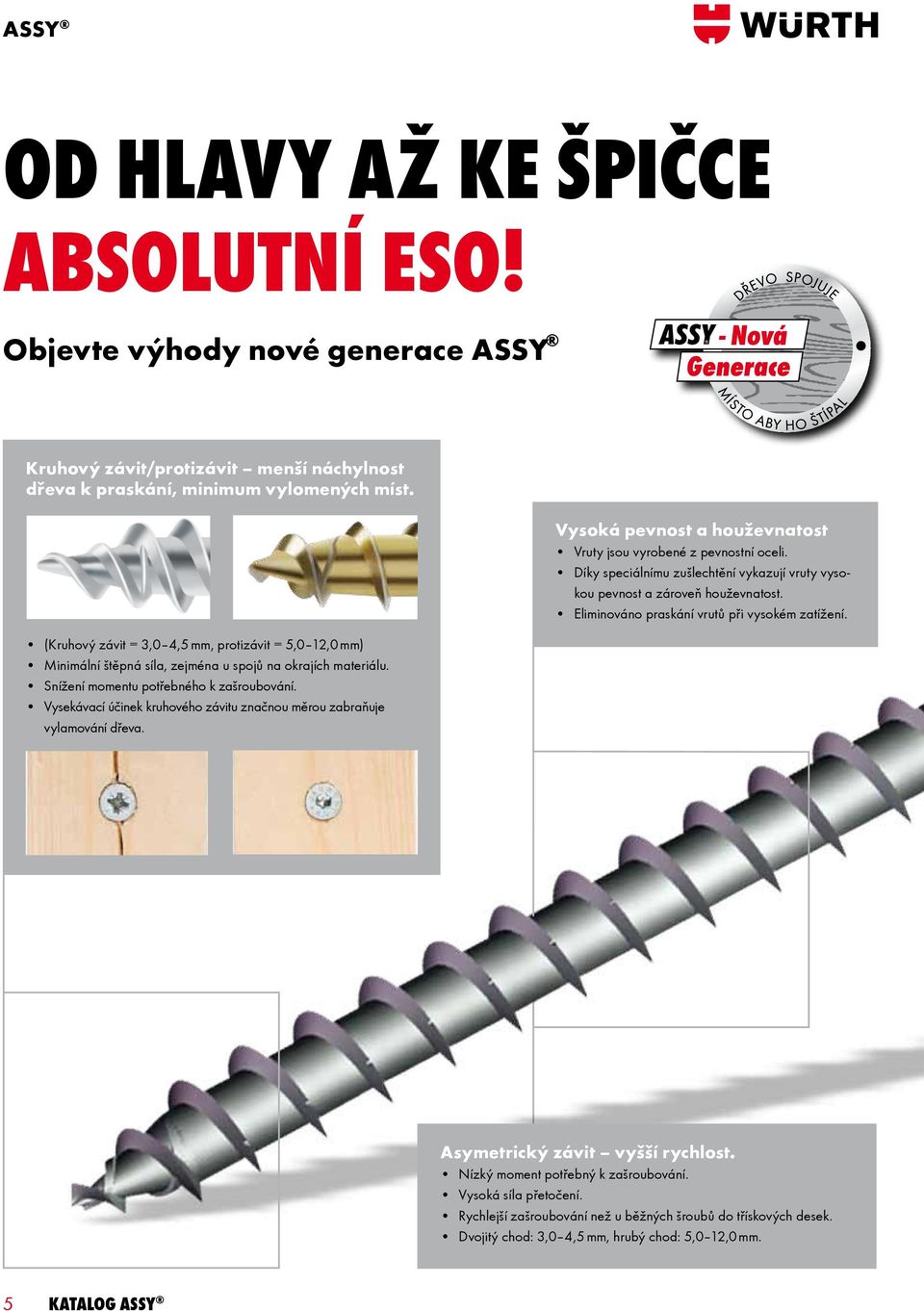

6 ASSY Od hlavy až ke špičce absolutní eso! Objevte výhody nové generace ASSY Kruhový závit/protizávit menší náchylnost dřeva k praskání, minimum vylomených míst. (Kruhový závit = 3,0 4,5, protizávit = 5,0 12,0 ) Minimální štěpná síla, zejména u spojů na okrajích materiálu. Snížení momentu potřebného k zašroubování. Vysekávací účinek kruhového závitu značnou měrou zabraňuje vylamování dřeva. Vysoká pevnost a houževnatost Vruty jsou vyrobené z pevnostní oceli. Díky speciálnímu zušlechtění vykazují vruty vysokou pevnost a zároveň houževnatost. Eliminováno praskání vrutů při vysokém zatížení. Asymetrický závit vyšší rychlost. Nízký moment potřebný k zašroubování. Vysoká síla přetočení. Rychlejší zašroubování než u běžných šroubů do třískových desek. Dvojitý chod: 3,0 4,5, hrubý chod: 5,0 12,0. 5 katalog assy

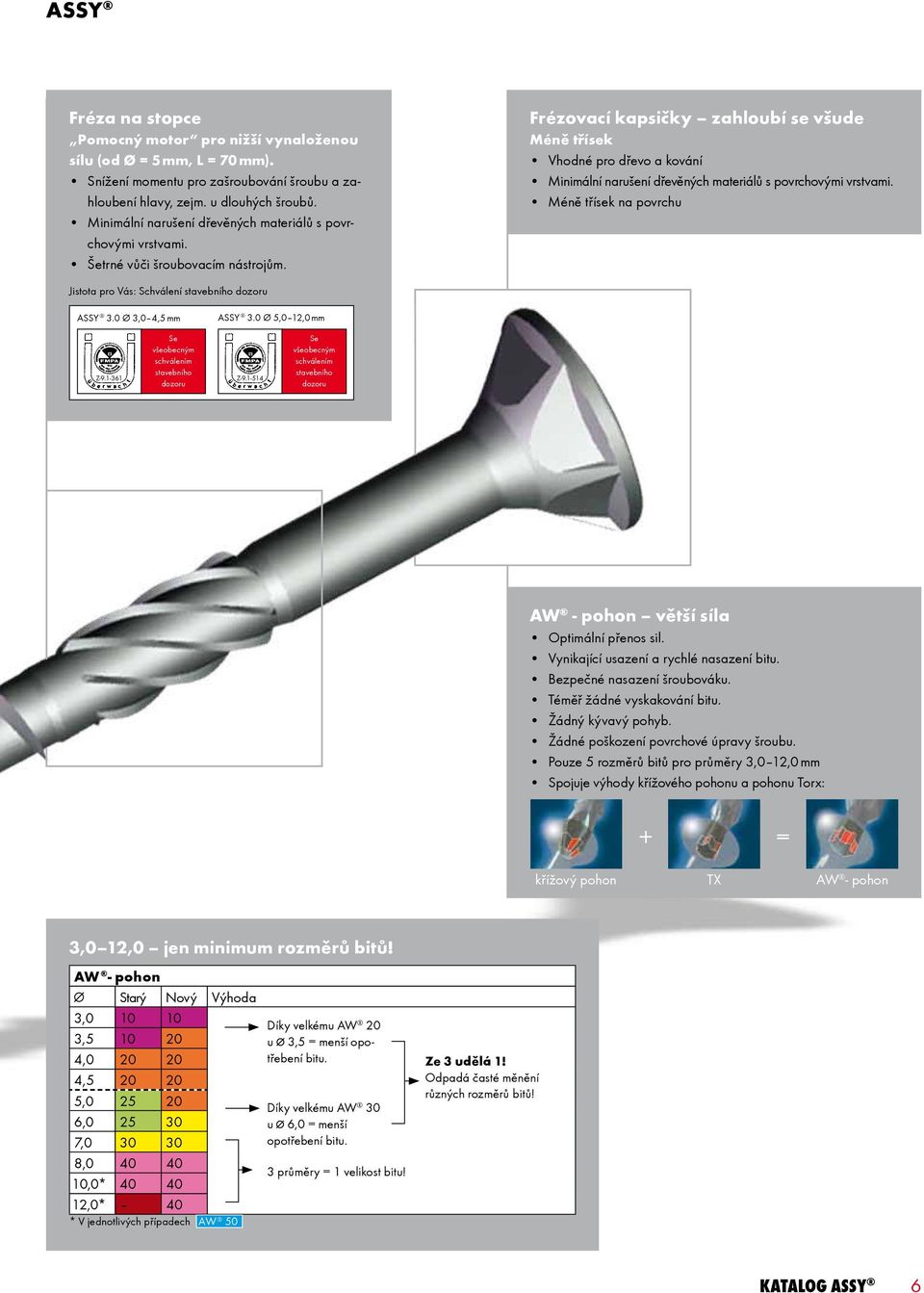

7 ASSY Fréza na stopce Pomocný motor pro nižší vynaloženou sílu (od Ø = 5, L = 70 ). Snížení momentu pro zašroubování šroubu a zahloubení hlavy, zejm. u dlouhých šroubů. Minimální narušení dřevěných materiálů s povrchovými vrstvami. Šetrné vůči šroubovacím nástrojům. Frézovací kapsičky zahloubí se všude Méně třísek Vhodné pro dřevo a kování Minimální narušení dřevěných materiálů s povrchovými vrstvami. Méně třísek na povrchu Jistota pro Vás: Schválení stavebního dozoru ASSY 3.0 Ø 3,0 4,5 ASSY 3.0 Ø 5,0 12,0 Z Se všeobecným schválením stavebního dozoru Z Se všeobecným schválením stavebního dozoru AW - pohon větší síla Optimální přenos sil. Vynikající usazení a rychlé nasazení bitu. Bezpečné nasazení šroubováku. Téměř žádné vyskakování bitu. Žádný kývavý pohyb. Žádné poškození povrchové úpravy šroubu. Pouze 5 rozměrů bitů pro průměry 3,0 12,0 Spojuje výhody křížového pohonu a pohonu Torx: + = křížový pohon TX AW - pohon 3,0 12,0 jen minimum rozměrů bitů! AW - pohon Starý Nový Výhoda 3, , , , , , , , ,0* ,0* 40 * V jednotlivých případech AW 50 Díky velkému AW 20 u 3,5 = menší opotřebení bitu. Díky velkému AW 30 u 6,0 = menší opotřebení bitu. 3 průměry = 1 velikost bitu! Ze 3 udělá 1! Odpadá časté měnění různých rozměrů bitů! katalog assy 6

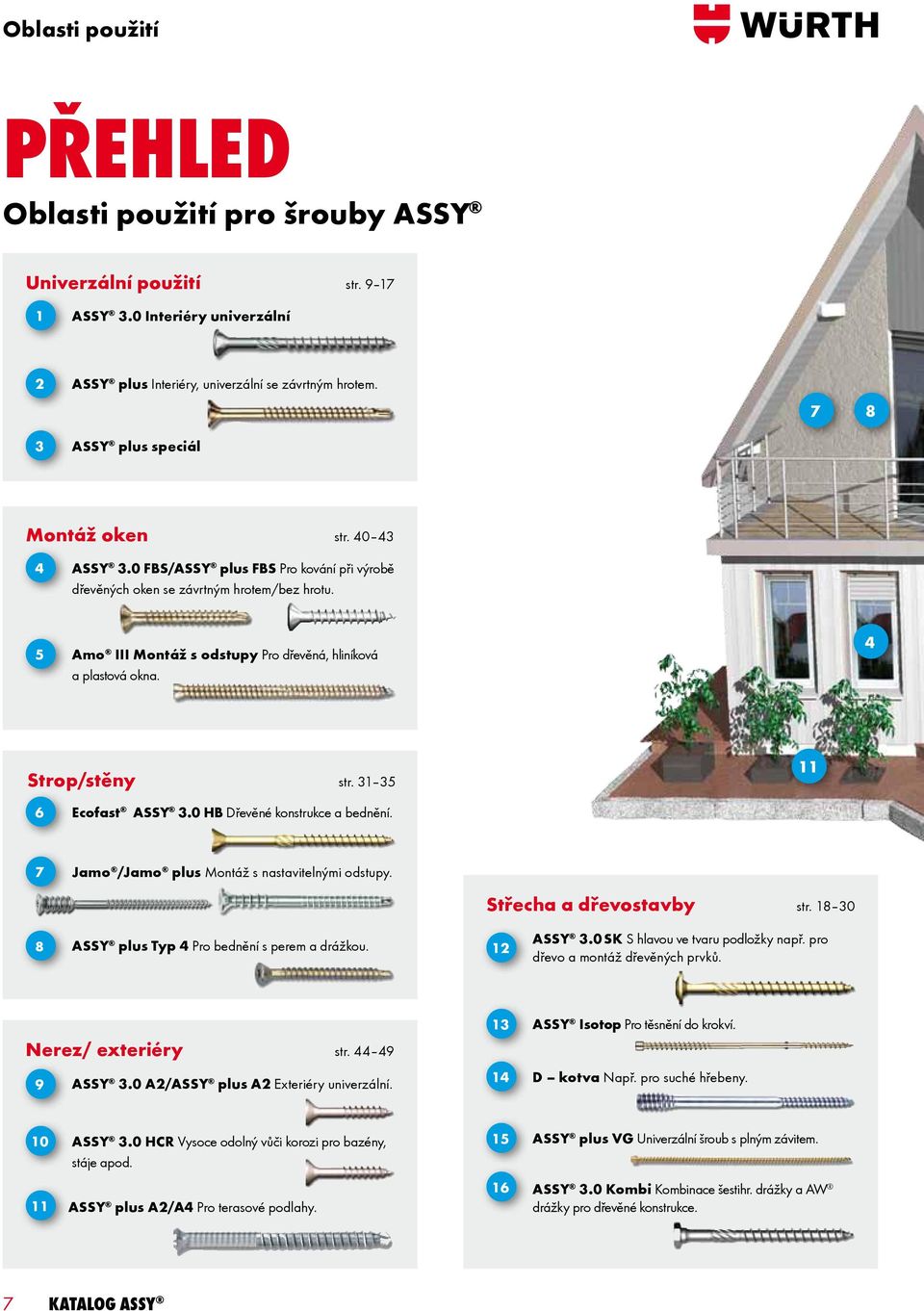

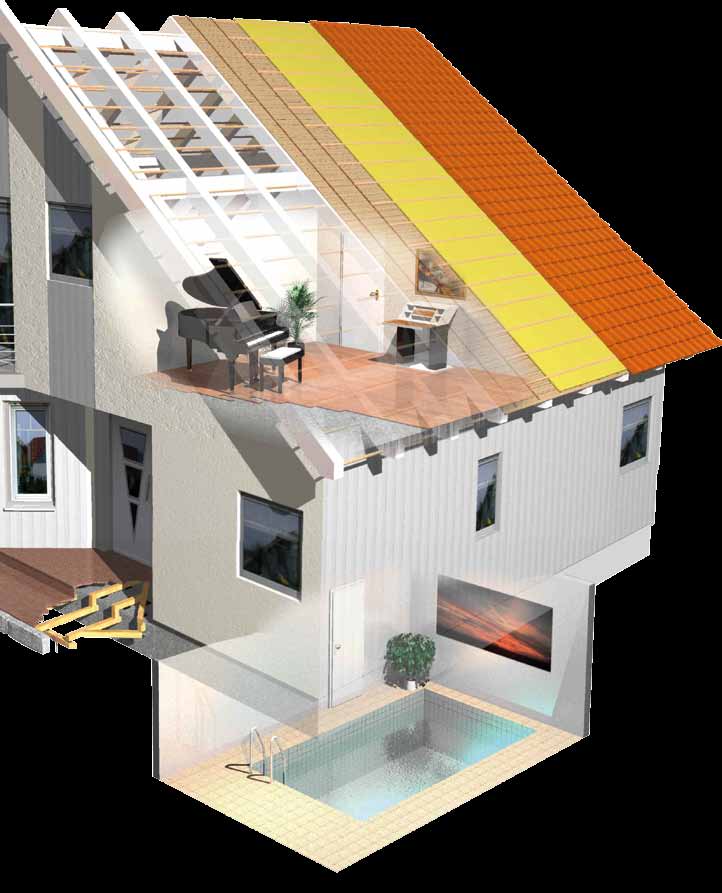

8 Oblasti použití Přehled Oblasti použití pro šrouby ASSY Univerzální použití str ASSY 3.0 Interiéry univerzální 2 ASSY plus Interiéry, univerzální se závrtným hrotem ASSY plus speciál Montáž oken str ASSY 3.0 FBS/ASSY plus FBS Pro kování při výrobě dřevěných oken se závrtným hrotem/bez hrotu. 5 Amo III Montáž s odstupy Pro dřevěná, hliníková a plastová okna. 4 Strop/stěny str Ecofast ASSY 3.0 HB Dřevěné konstrukce a bednění. 7 Jamo /Jamo plus Montáž s nastavitelnými odstupy. Střecha a dřevostavby str ASSY plus Typ 4 Pro bednění s perem a drážkou. 12 ASSY 3.0 SK S hlavou ve tvaru podložky např. pro dřevo a montáž dřevěných prvků. Nerez/ exteriéry str ASSY 3.0 A2/ASSY plus A2 Exteriéry univerzální ASSY Isotop Pro těsnění do krokví. D kotva Např. pro suché hřebeny. 10 ASSY 3.0 HCR Vysoce odolný vůči korozi pro bazény, stáje apod. 15 ASSY plus VG Univerzální šroub s plným závitem. 11 ASSY plus A2/A4 Pro terasové podlahy. 16 ASSY 3.0 Kombi Kombinace šestihr. drážky a AW drážky pro dřevěné konstrukce. 7 katalog assy

9 Oblasti použití Nábytek str ASSY 3.0 šrouby pro panty ASSY 3.0 šrouby pro zadní stěny Pro výrobu nábytku. ASSY P vrut s lisovacím účinkem ASSY 3.0 šrouby s otvorem v hlavě Pro vrstvené desky s otvorem pro uchycení krytky. Euro - šroub Pro montážní desky a součásti kování v nábytkářství. Rohový spojovací šroub Ke spojování částí korpusů v nábytkářství. katalog assy 8

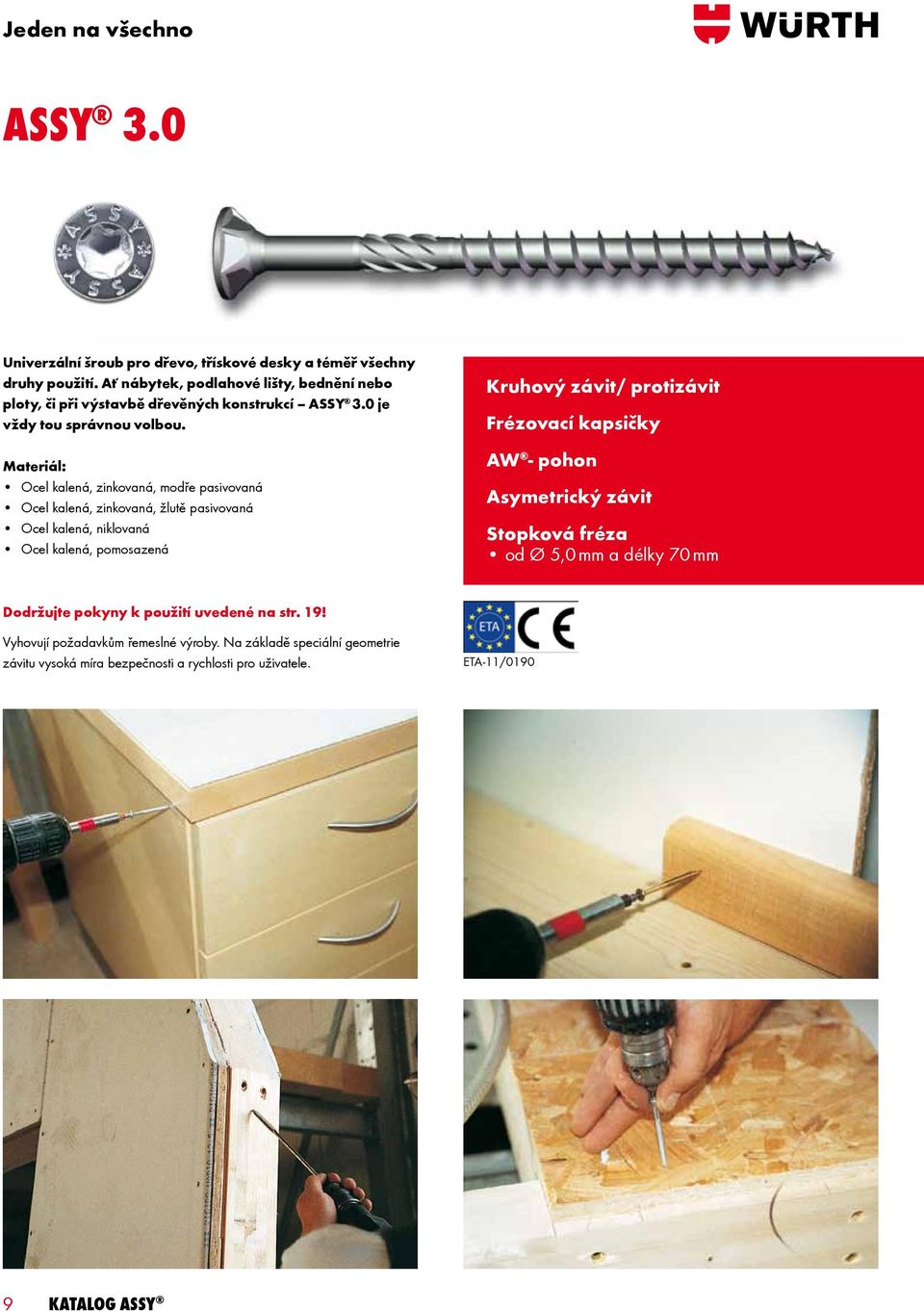

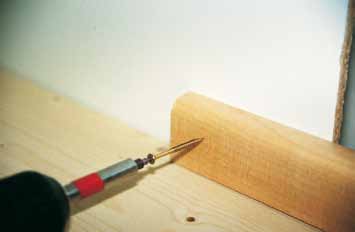

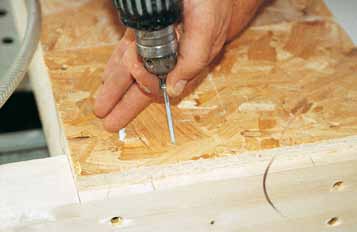

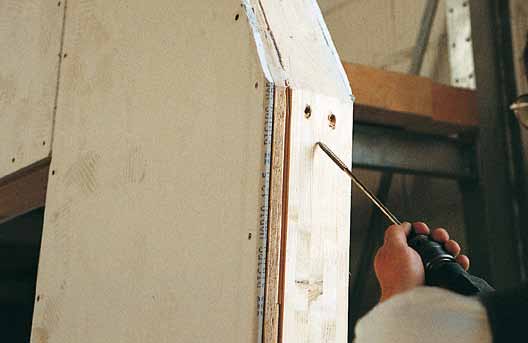

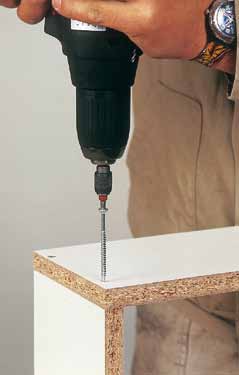

10 Jeden na všechno ASSY 3.0 Univerzální šroub pro dřevo, třískové desky a téměř všechny druhy použití. Ať nábytek, podlahové lišty, bednění nebo ploty, či při výstavbě dřevěných konstrukcí ASSY 3.0 je vždy tou správnou volbou. Materiál: Ocel kalená, zinkovaná, modře pasivovaná Ocel kalená, zinkovaná, žlutě pasivovaná Ocel kalená, niklovaná Ocel kalená, pomosazená Kruhový závit/ protizávit Frézovací kapsičky AW - pohon Asymetrický závit Stopková fréza od Ø 5,0 a délky 70 Dodržujte pokyny k použití uvedené na str. 19! Vyhovují požadavkům řemeslné výroby. Na základě speciální geometrie závitu vysoká míra bezpečnosti a rychlosti pro uživatele. ETA-11/ katalog assy

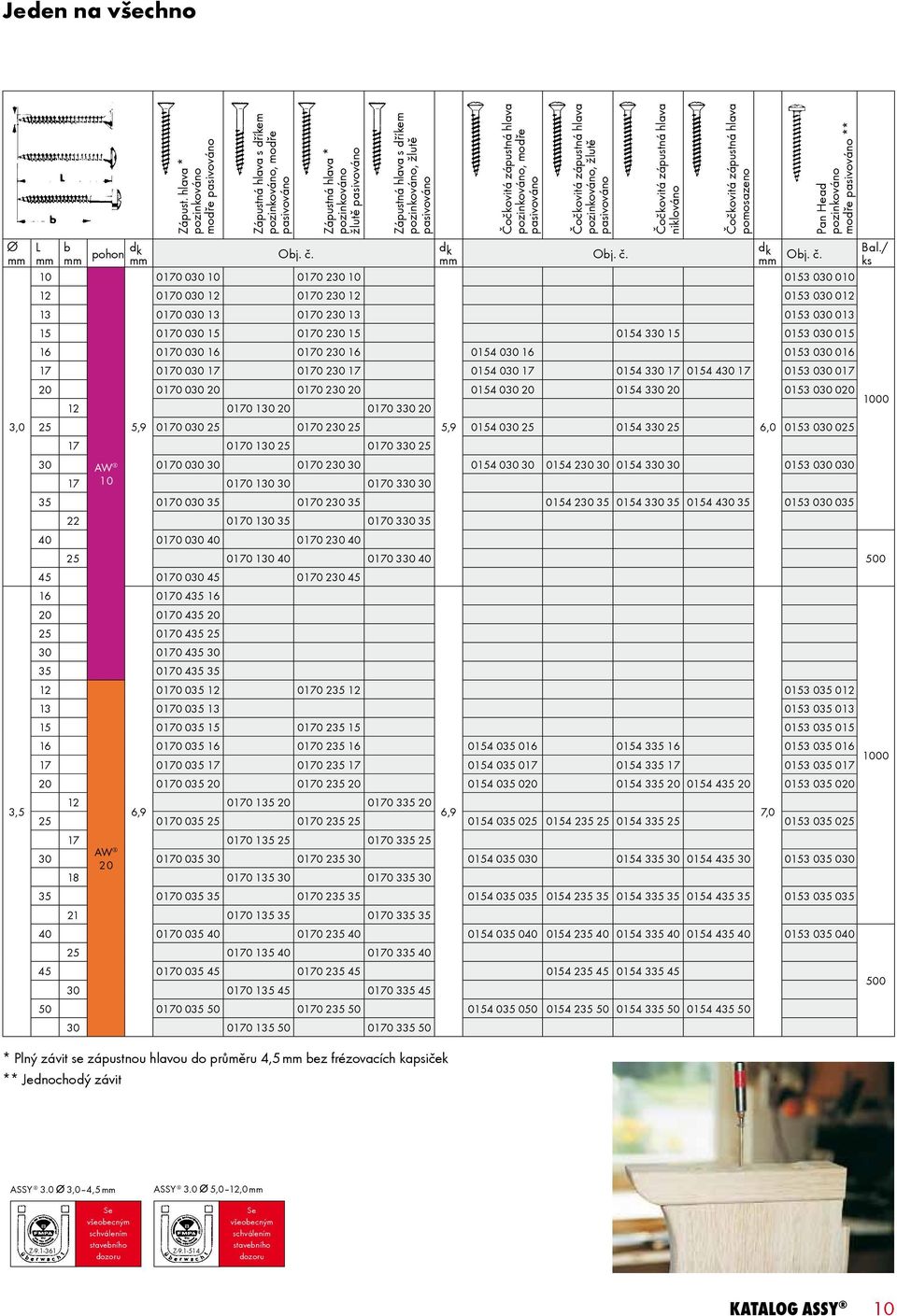

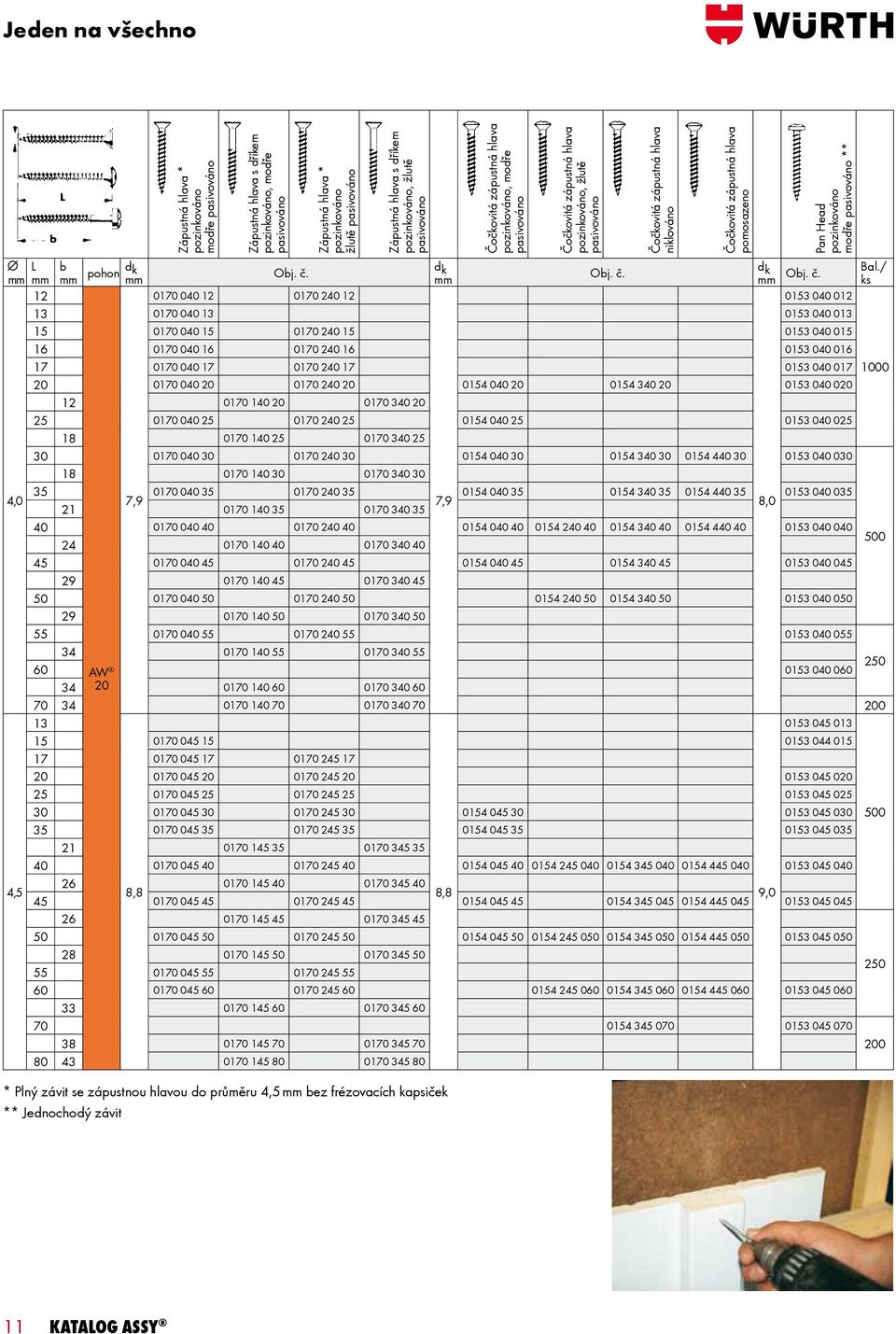

11 Jeden na všechno 3,0 3,5 Zápust. hlava * pozinkováno modře pasivováno Zápustná hlava s dříkem pozinkováno, modře pasivováno Zápustná hlava * pozinkováno žlutě pasivováno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava pozinkováno, modře pasivováno Čočkovitá zápustná hlava pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava niklováno Čočkovitá zápustná hlava pomosazeno Pan Head pozinkováno modře pasivováno ** L b pohon d k Obj. č. d k Obj. č. d k Obj. č. Bal./ , , , AW ,9 6,9 7, AW * Plný závit se zápustnou hlavou do průměru 4,5 bez frézovacích kapsiček ** Jednochodý závit ASSY 3.0 3,0 4,5 ASSY 3.0 5,0 12,0 Z Se všeobecným schválením stavebního dozoru Z Se všeobecným schválením stavebního dozoru katalog assy 10

12 Jeden na všechno Zápustná hlava * pozinkováno modře pasivováno Zápustná hlava s dříkem pozinkováno, modře pasivováno Zápustná hlava * pozinkováno žlutě pasivováno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava pozinkováno, modře pasivováno Čočkovitá zápustná hlava pozinkováno, žlutě pasivováno Čočkovitá zápustná hlava niklováno Čočkovitá zápustná hlava pomosazeno Pan Head pozinkováno modře pasivováno ** L b pohon d k Obj. č. d k Obj. č. d k Obj. č. Bal./ , ,9 7,9 8, AW , ,8 8,8 9, * Plný závit se zápustnou hlavou do průměru 4,5 bez frézovacích kapsiček ** Jednochodý závit 11 katalog assy

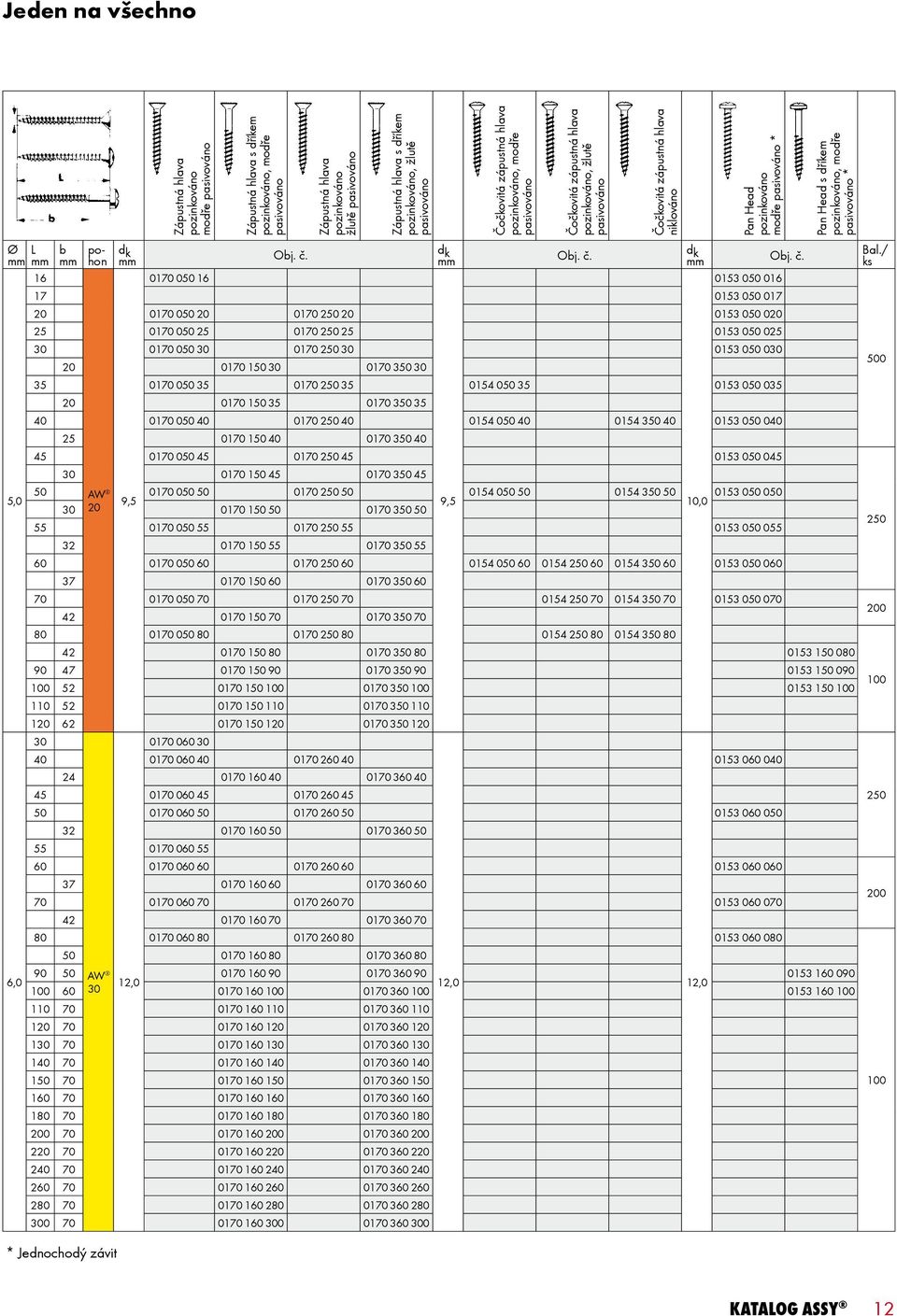

13 Jeden na všechno Ø L 16 5,0 6,0 b pohon d k Zápustná hlava pozinkováno modře pasivováno Zápustná hlava s dříkem pozinkováno, modře pasivováno Obj. č. Zápustná hlava pozinkováno žlutě pasivováno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno d k Čočkovitá zápustná hlava pozinkováno, modře pasivováno Čočkovitá zápustná hlava pozinkováno, žlutě pasivováno Obj. č. Čočkovitá zápustná hlava niklováno d k Pan Head pozinkováno modře pasivováno * AW ,5 9,5 10, Obj. č. Pan Head s dříkem pozinkováno, modře pasivováno * AW ,0 12,0 12, Bal./ * Jednochodý závit katalog assy 12

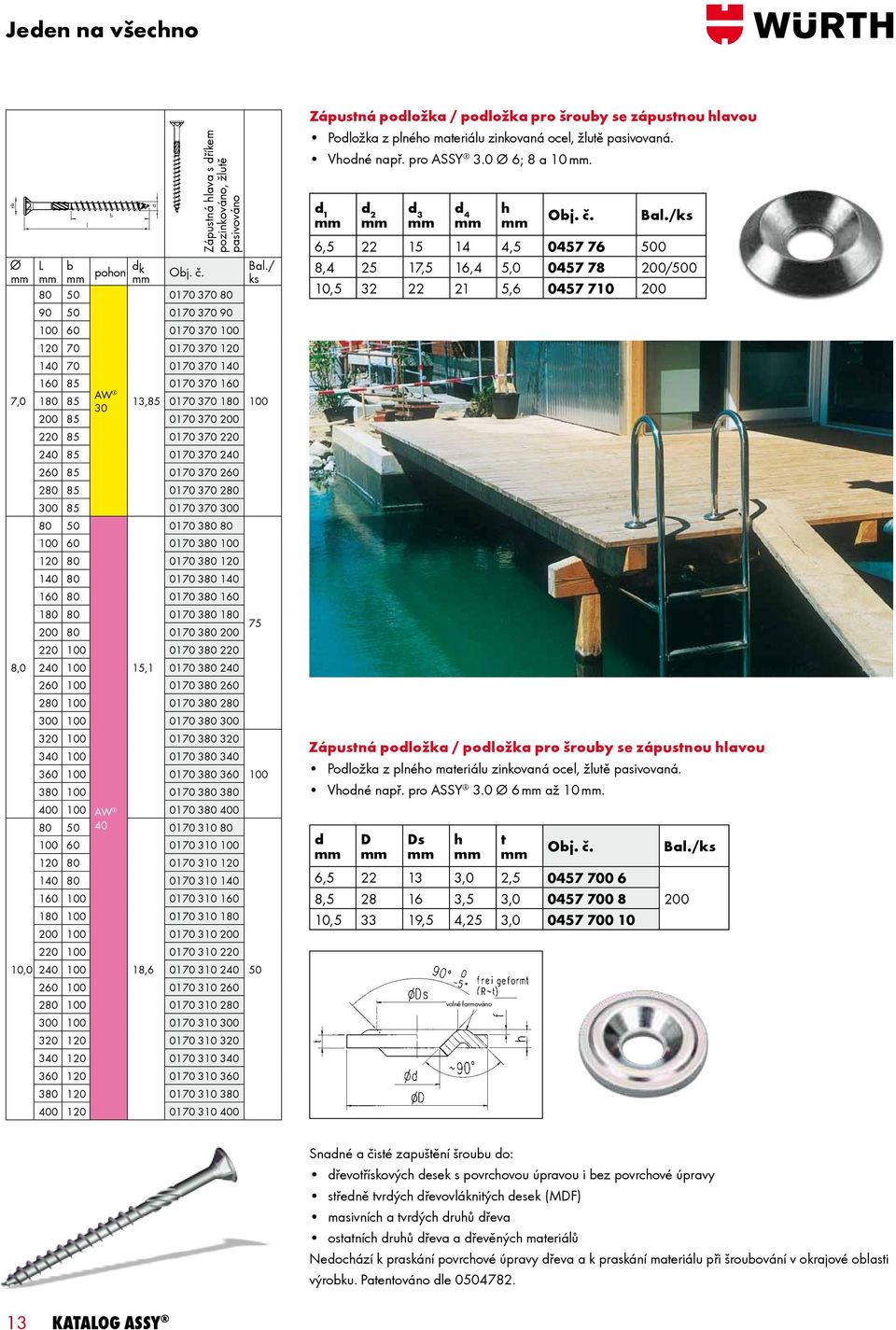

14 Jeden na všechno Zápustná hlava s dříkem pozinkováno, žlutě pasivováno L b pohon d k Obj. č. Bal./ , AW 30 13, , , AW , , Zápustná podložka / podložka pro šrouby se zápustnou hlavou Podložka z plného materiálu zinkovaná ocel, žlutě pasivovaná. Vhodné např. pro ASSY 3.0 Ø 6; 8 a 10. d 1 d 2 d 3 d 4 h Obj. č. Bal./ 6, , , ,5 16,4 5, /500 10, , Zápustná podložka / podložka pro šrouby se zápustnou hlavou Podložka z plného materiálu zinkovaná ocel, žlutě pasivovaná. Vhodné např. pro ASSY 3.0 Ø 6 až 10. d D Ds h t Obj. č. Bal./ 6, ,0 2, , ,5 3, , ,5 4,25 3, volně formováno 200 Snadné a čisté zapuštění šroubu do: dřevotřískových desek s povrchovou úpravou i bez povrchové úpravy středně tvrdých dřevovláknitých desek (MDF) masivních a tvrdých druhů dřeva ostatních druhů dřeva a dřevěných materiálů Nedochází k praskání povrchové úpravy dřeva a k praskání materiálu při šroubování v okrajové oblasti výrobku. Patentováno dle katalog assy

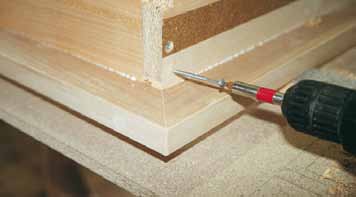

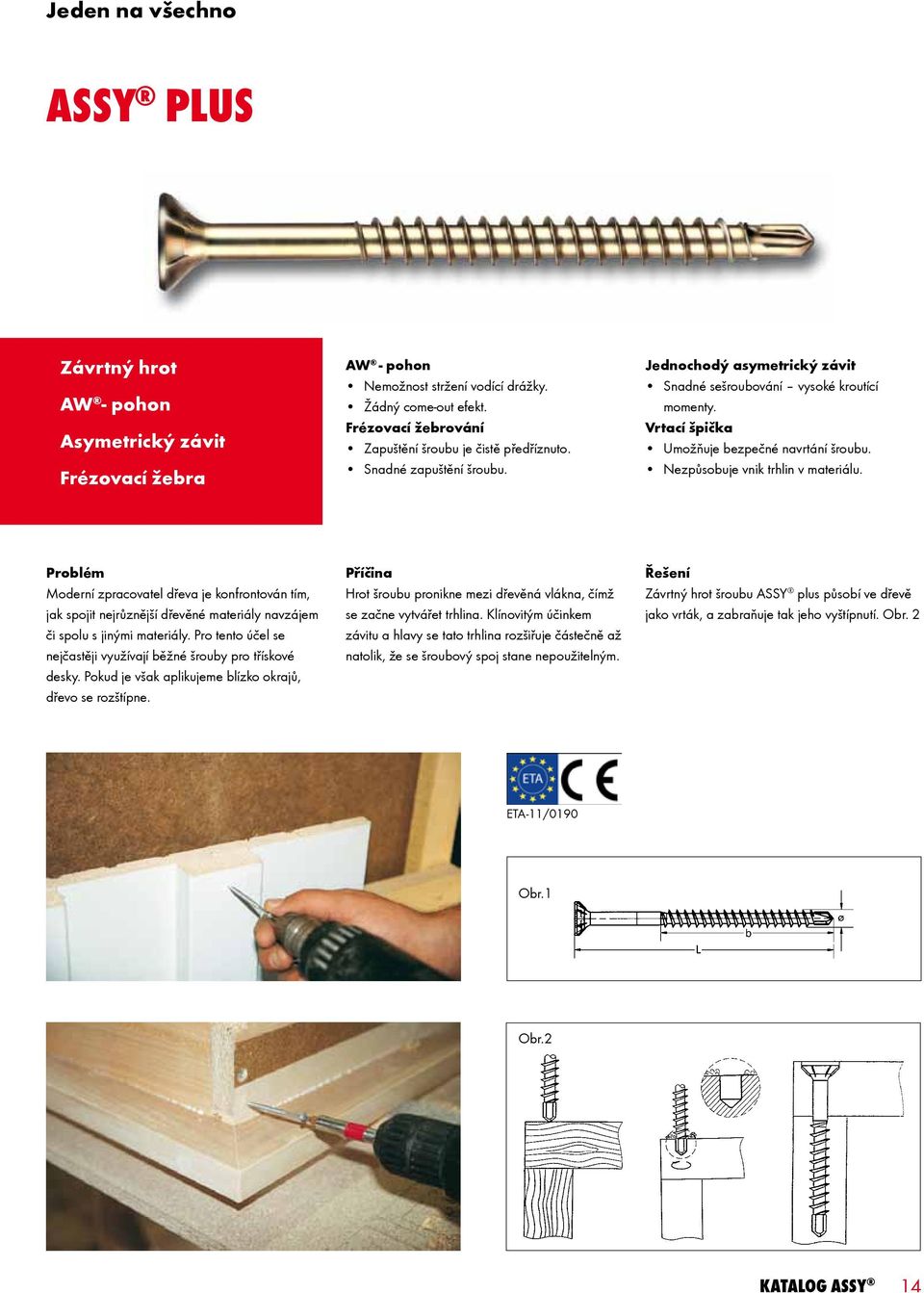

15 Jeden na všechno ASSY plus Závrtný hrot AW - pohon Asymetrický závit Frézovací žebra AW - pohon Nemožnost stržení vodící drážky. Žádný come-out efekt. Frézovací žebrování Zapuštění šroubu je čistě předříznuto. Snadné zapuštění šroubu. Jednochodý asymetrický závit Snadné sešroubování vysoké kroutící momenty. Vrtací špička Umožňuje bezpečné navrtání šroubu. Nezpůsobuje vnik trhlin v materiálu. Problém Moderní zpracovatel dřeva je konfrontován tím, jak spojit nejrůznější dřevěné materiály navzájem či spolu s jinými materiály. Pro tento účel se nejčastěji využívají běžné šrouby pro třískové desky. Pokud je však aplikujeme blízko okrajů, dřevo se rozštípne. Příčina Hrot šroubu pronikne mezi dřevěná vlákna, čímž se začne vytvářet trhlina. Klínovitým účinkem závitu a hlavy se tato trhlina rozšiřuje částečně až natolik, že se šroubový spoj stane nepoužitelným. Řešení Závrtný hrot šroubu ASSY plus působí ve dřevě jako vrták, a zabraňuje tak jeho vyštípnutí. Obr. 2 ETA-11/0190 Obr.1 Obr.2 katalog assy 14

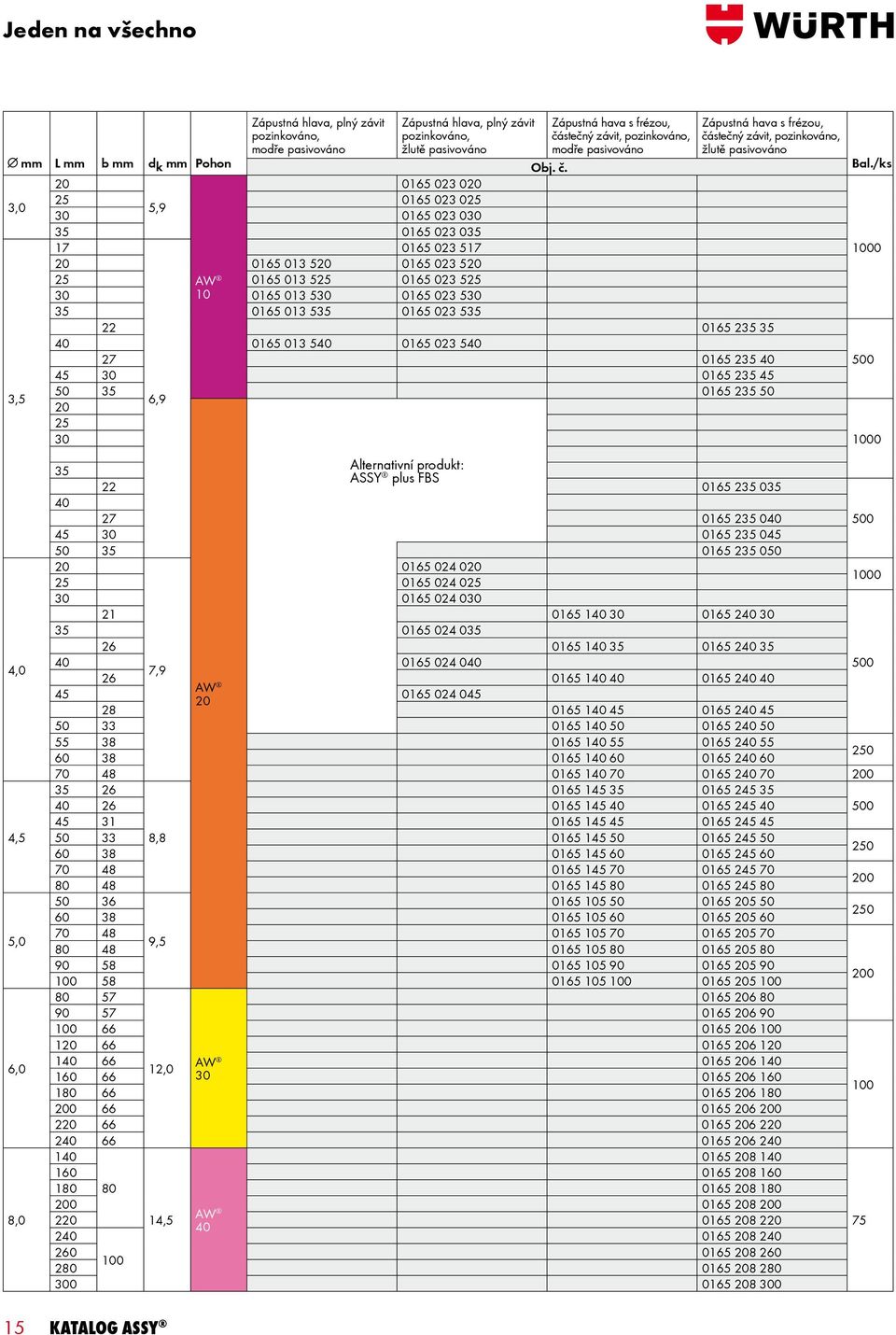

16 Jeden na všechno Zápustná hlava, plný závit pozinkováno, modře pasivováno Zápustná hlava, plný závit pozinkováno, žlutě pasivováno Zápustná hava s frézou, částečný závit, pozinkováno, modře pasivováno L b d k Pohon Obj. č , , AW ,5 4,0 4,5 5,0 6,0 8,0 Zápustná hava s frézou, částečný závit, pozinkováno, žlutě pasivováno , Alternativní produkt: 22 ASSY plus FBS , AW , , ,0 AW ,5 AW Bal./ katalog assy

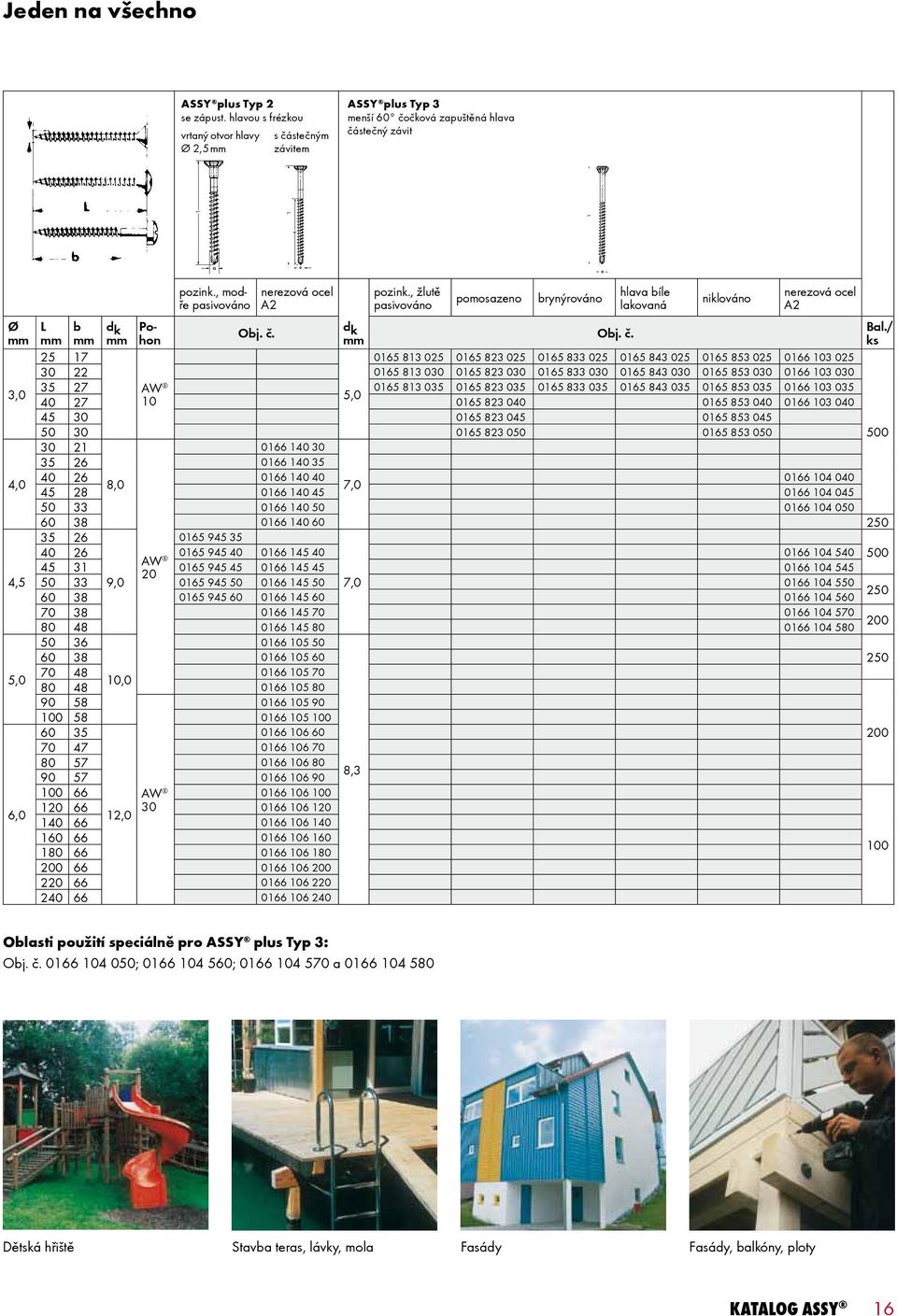

17 Jeden na všechno ASSY plus Typ 2 se zápust. hlavou s frézkou vrtaný otvor hlavy Ø 2,5 s částečným závitem ASSY plus Typ 3 menší 60 čočková zapuštěná hlava částečný závit Ø 3,0 4,0 4,5 5,0 6,0 pozink., modře pasivováno nerezová ocel A2 d k pozink., žlutě pasivováno pomosazeno brynýrováno hlava bíle lakovaná niklováno nerezová ocel A2 Bal./ L b d k Pohon Obj. č. Obj. č AW , ,0 7, AW , , , AW , , Oblasti použití speciálně pro ASSY plus Typ 3: Obj. č ; ; a Dětská hřiště Stavba teras, lávky, mola Fasády Fasády, balkóny, ploty katalog assy 16

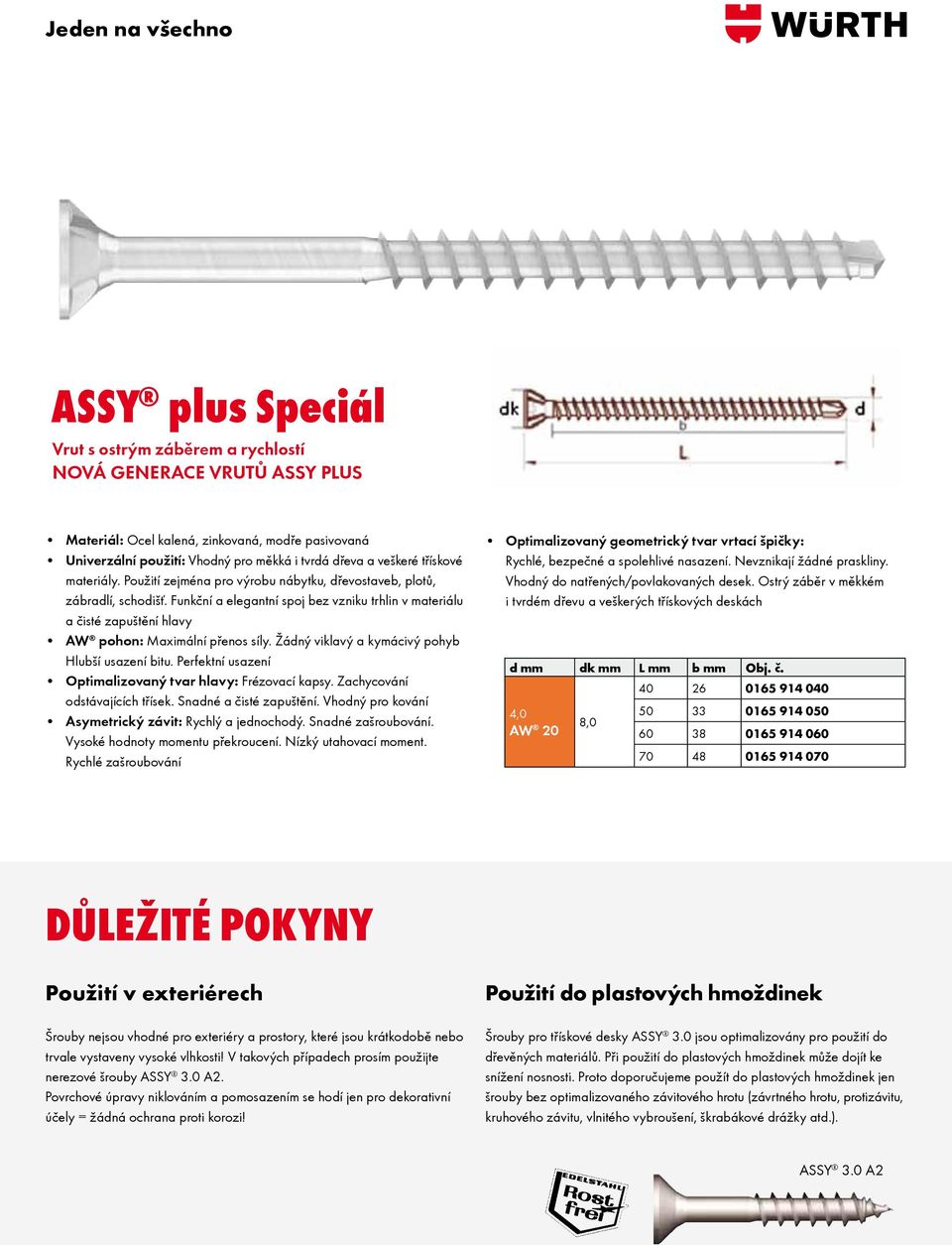

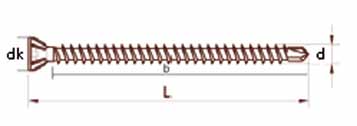

18 Die Sch und Sc -Ant Maxima Keine T Optimiert Jeden na všechno Kopffo Aufna Leich Für B Kopffo Glas Abde Kopffo Klein Elega Asye Schnell Leichte Hohe Ü Geometri Schnell Keine R Für bes Erhältlich in Edelstahl A ASSY plus Speciál Vrut s ostrým záběrem a rychlostí Nová generace vrutů ASSY plus SWG Schraubenwerk Gaisbach GmbH Materiál: Ocel kalená, zinkovaná, modře pasivovaná Univerzální použití: Vhodný pro měkká i tvrdá dřeva a veškeré třískové materiály. Použití zejména pro výrobu nábytku, dřevostaveb, plotů, zábradlí, schodišť. Funkční a elegantní spoj bez vzniku trhlin v materiálu a čisté zapuštění hlavy AW pohon: Maximální přenos síly. Žádný viklavý a kymácivý pohyb Hlubší usazení bitu. Perfektní usazení Optimalizovaný tvar hlavy: Frézovací kapsy. Zachycování odstávajících třísek. Snadné a čisté zapuštění. Vhodný pro kování Asymetrický závit: Rychlý a jednochodý. Snadné zašroubování. Vysoké hodnoty momentu překroucení. Nízký utahovací moment. Rychlé zašroubování Optimalizovaný geometrický tvar vrtací špičky: Rychlé, bezpečné a spolehlivé nasazení. Nevznikají žádné praskliny. Vhodný do natřených/povlakovaných desek. Ostrý záběr v měkkém i tvrdém dřevu a veškerých třískových deskách d dk L b Obj. č , AW 8, Důležité pokyny Použití v exteriérech Šrouby nejsou vhodné pro exteriéry a prostory, které jsou krátkodobě nebo trvale vystaveny vysoké vlhkosti! V takových případech prosím použijte nerezové šrouby ASSY 3.0 A2. Povrchové úpravy niklováním a pomosazením se hodí jen pro dekorativní účely = žádná ochrana proti korozi! Použití do plastových hmoždinek Šrouby pro třískové desky ASSY 3.0 jsou optimalizovány pro použití do dřevěných materiálů. Při použití do plastových hmoždinek může dojít ke snížení nosnosti. Proto doporučujeme použít do plastových hmoždinek jen šrouby bez optimalizovaného závitového hrotu (závrtného hrotu, protizávitu, kruhového závitu, vlnitého vybroušení, škrabákové drážky atd.). ASSY 3.0 A2 17 katalog assy

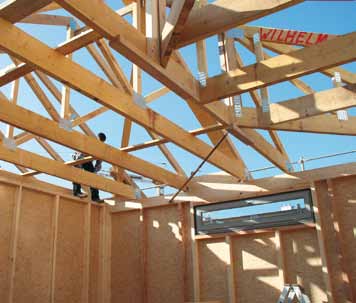

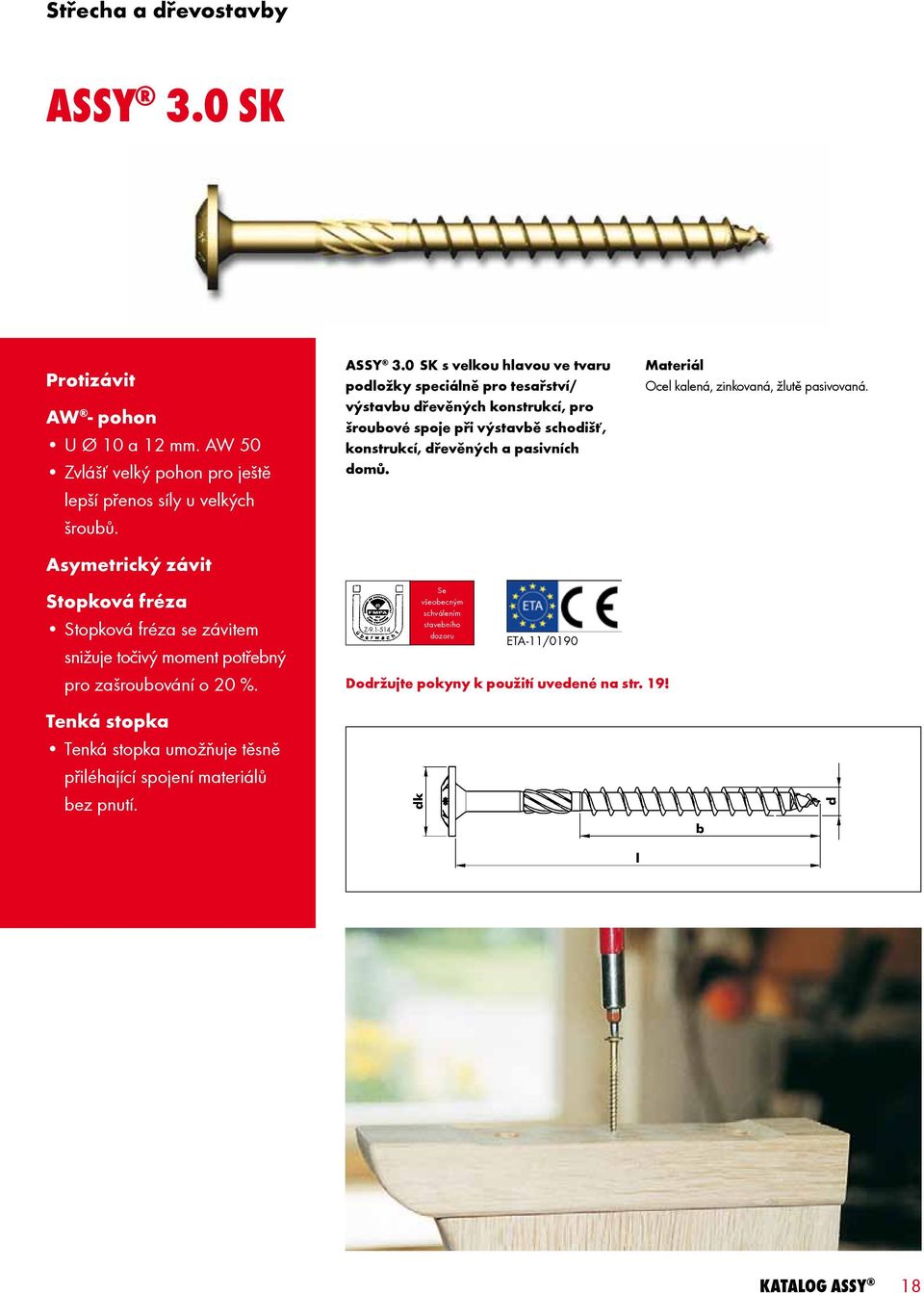

19 Střecha a dřevostavby ASSY 3.0 sk Protizávit AW - pohon U Ø 10 a 12. AW 50 Zvlášť velký pohon pro ještě lepší přenos síly u velkých šroubů. Asymetrický závit Stopková fréza Stopková fréza se závitem snižuje točivý moment potřebný pro zašroubování o 20 %. Tenká stopka Tenká stopka umožňuje těsně přiléhající spojení materiálů bez pnutí. ASSY 3.0 SK s velkou hlavou ve tvaru podložky speciálně pro tesařství/ výstavbu dřevěných konstrukcí, pro šroubové spoje při výstavbě schodišť, konstrukcí, dřevěných a pasivních domů. Z Se všeobecným schválením stavebního dozoru ETA-11/0190 Dodržujte pokyny k použití uvedené na str. 19! Materiál Ocel kalená, zinkovaná, žlutě pasivovaná. katalog assy 18

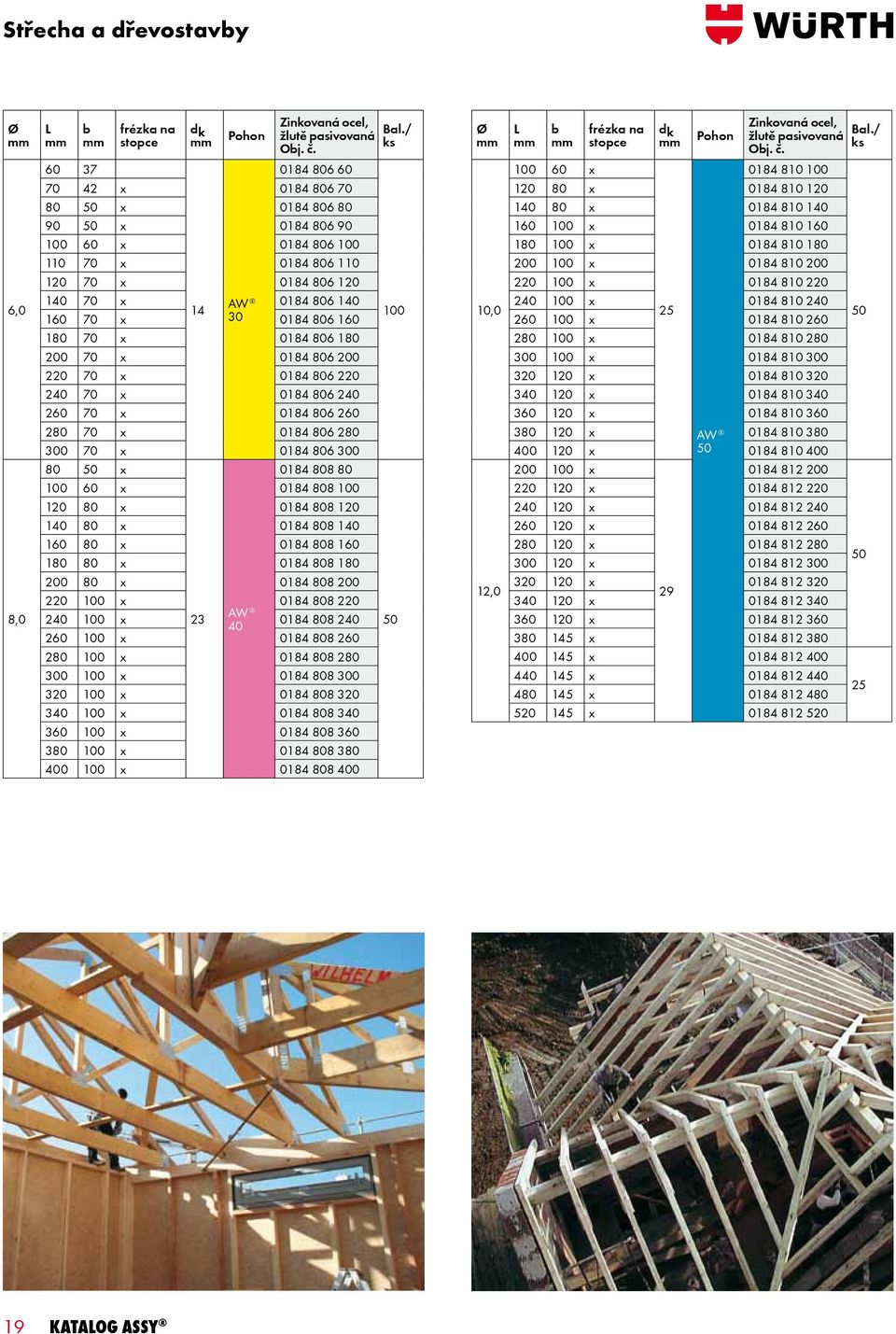

20 Střecha a dřevostavby Ø 6,0 8,0 L b frézka na d k stopce Pohon Zinkovaná ocel, žlutě pasivovaná Obj. č. Bal./ x x x x x x x 14 AW x x x x x x x x x x x x x x x x AW x x x x x x x x x Ø 10,0 12,0 L b frézka na d k stopce Pohon Zinkovaná ocel, žlutě pasivovaná Obj. č. Bal./ x x x x x x x x x x x x x x x AW x x x x x x x x x x x x x x x katalog assy

21 Střecha a dřevostavby ASSY 3.0 sk A2 S velkou hlavou určený speciálně pro stavbu dřevěných konstrukcí a tesařství, pro šroubové spoje v exteriérech, ve vlhkých prostorech a v atmosféře s obsahem soli. Hrot Hrot s úhlem 30 umožňuje precizní nasazení šroubu. Šroub má v oblasti hrotu protizávit, čímž významně snižuje síly působící na štěpení dřeva, zejména na okrajích. Točivý moment pro zašroubování je podstatně nižší než u běžných šroubů pro třískové desky a pozitivně působí na životnost přístroje pro zpracování šroubů a nástavce na bity. Závit Hrubý asymetrický závit umožňuje snadné zašroubování. Stopková fréza Stopková fréza za závitem snižuje točivý moment pro zašroubování o 20 %. Ø d L b Stopk. fréza dk Pohon Obj. č. A2 Bal./ 6, , , , AW , , , , , , AW 8, , x , x , x AW drážka Optimální přenos sil Velmi dobré usazení bitu. Rychlé nalezení drážky. Bezpečné nasazení šroubu. Téměř žádné vyšroubování bitu. Žádný kývavý pohyb. Materiál Nerezová ocel A2 Upozornění Materiál je jen v omezené míře odolný vůči kyselinám a není vhodný pro použití v atmosféře s obsahem chlóru. ETA-11/0190 katalog assy 20

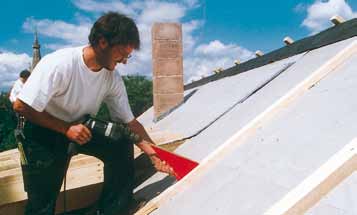

22 Střecha a dřevostavby ASSY Isotop Šrouby ASSY Isotop se používají u sedlových střech s izolovanými krokvemi. AW - pohon Šroub ASSY Isotop se šroubují do krokví skrz kontralatě a izolaci bez předvrtávání. U velmi suchého dřeva (rekonstrukce starých budov) doporučujeme kontralatě předvrtat vrtákem Ø 8. Asymetrický závit Hlava Válcovou hlavu lze zapustit do dřeva snadno a bez tvorby trhlin. Třecí křidélka Tato křidélka umístěná za kotvícím závitem zabraňují trhlinám a rozštípnutí dřeva. Z Se všeobecným schválením stavebního dozoru ETA-11/0190 Kluzná povrchová úprava z plastu Umožňuje snadné zašroubování díky ostrým závitovým chodům s kluznou povrchovou úpravou. Šroubový spoj pro měkkou izolaci Ø 1 Ø 2 Délka 210 8,0 10 Pohon Povrchová úprava Obj. č AW pozinkováno, žlutě 300 chromováno Bal./ 100 Hranolové latě Střešní latě ASSY Isotop Wütop střešní upínací pás Střešní krytina Izolace Krokve Wütop parozábrana/ paroizolace Šroubový spoj pro tlakuvzdornou izolaci Wütop střešní upínací pás Střešní krytina Hranolové latě Střešní latě ASSY Isotop Krokve Šablona, Obj. č Izolace Wütop parozábrana/ paroizolace 21 katalog assy

23 Střecha a dřevostavby ASSY plus VG Závrtný hrot AW - pohon Asymetrický závit Frézovací kapsičky pouze u zápustné hlavy Šroub s plným závitem Šroub ASSY plus VG je univerzální vrtací šroub do dřeva, který nalezne mnohostranné využití v oboru lepení dřeva, tesařství, stavbě dřevěných domů a konstrukcí, jakož i při rekonstrukci starých objektů. Válcová hlava pro dřevo/spojení dřeva Žádný štípací účinek jako např. u šroubů se zápustnou hlavou. Materiál Ocel kalená, zinkovaná, žlutě pasivovaná. Kluzná povrchová úprava z plastu Snížený točivý moment při utahování. Plný závit Vysoké nosné síly ve šroubovém spoji, řada možností použití pro jeden šroub. Dosud komplikovaně vytvářené spoje je možné pomocí šroubů ASSY plus VG realizovat se značnou časovou a cenovou úsporou. Hlava se zápustnými frézovacími kapsičkami Speciálně pro šroubové spoje u kombinace dřevo ocelové konstrukce. Z Se všeobecným schválením stavebního dozoru ETA-11/0190 Válcová hlava Zápustná hlava Příklady použití pro ASSY plus VG Spojování krokví a vaznic Na rozdíl od běžných spojů nabízí ASSY plus VG enormní výhody týkající se montážních časů a nosnosti. Dosavadní slabinu standardních šroubů se zápustnou hlavou protažení hlavy otvorem není nutné v tomto případě nijak zohledňovat. Výstavba domů z prefabrikovaných prvků Protažení hlavy hraje rozhodující roli rovněž u výstavby prefabrikovaných domů. Díky plnému závitu snese šroub ASSY plus VG podstatně vyšší hodnoty zatížení z hlediska tahu, tlaku a střihu. Díky závrtnému hrotu je zajištěno, že podkladová konstrukce se při dodržení nízkých vzdáleností od okrajů zašroubováním šroubu nerozštípne resp. neroztrhne, jak se to často stává u šroubů bez závrtného hrotu. Vylomení a průrazy Pomocí šroubů ASSY plus VG je možné rychle a spolehlivě provést armování materiálů proti selhání lepeného pojiva nebo jiných nosných materiálů. Spojovací nosníky a zdvojené konstrukce Při renovaci starých budov je možné jednoduše a bez veliké námahy zesílit resp. zdvojit dřevěné konstrukce. Příčné zesílení v tlaku U dosedacího hranolu pro vazník přebírá šroub ASSY plus VG přenášenou tlakovou sílu. Hlava ve spojení se závitem odvádí sílu přes vložený ocelový plech do šroubu. Tím se zabrání deformaci dřevěného vazníku. Příčné zesílení v tahu pomocí ASSY plus VG při napojování hlavních a vedlejších nosníků s plechovými tvarovkami Slabinu při napojování hlavních a vedlejších nosníků pomocí plechových tvarovek představuje nejvyšší středová řada hřebíků (nebezpečí tvorby trhlin). Díky armování pomocí šroubů ASSY plus VG je možné riziku tvorby trhlin zabránit. Napojování hlavních a vedlejších nosníků Šroub ASSY plus VG představuje alternativu k běžnému napojování hlavních a vedlejších nosníků pomocí plechových tvarovek. Toto spojení je možné vytvořit podstatně rychleji a efektivněji zašroubováním šroubů ASSY plus VG pod úhlem 45. katalog assy 22

24 Střecha a dřevostavby d 6,0 8,0 10,0 12,0 14,0 Válcová hlava Zápustná hlava / záp. hlava s frézovacími kapsičkami l lg dh k Bal./ lg dh Pohon Obj. č. k Pohon Obj. č ,2 4,7 AW ,0 AW ,0 7,5 AW ,5 8,0 AW ,0 AW Vnější Torx / E ,5 E vnější Torx k = zápustná hlava s frézovacími kapsičkami k = 4,6 zápustná hlava k = 5, ,5 AW zápustná hlava k = 6,7 Bal./ katalog assy

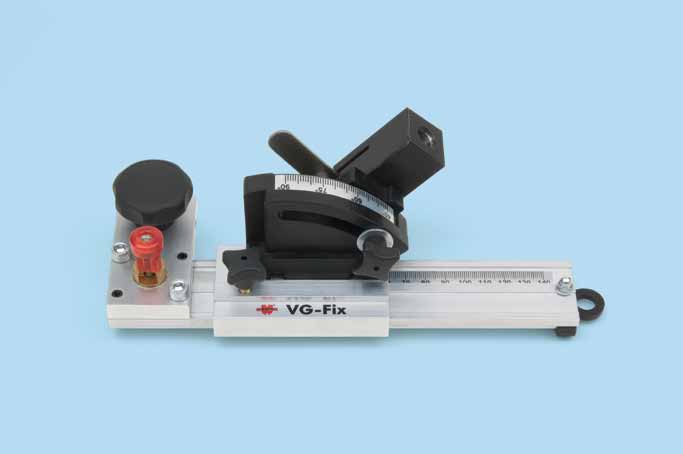

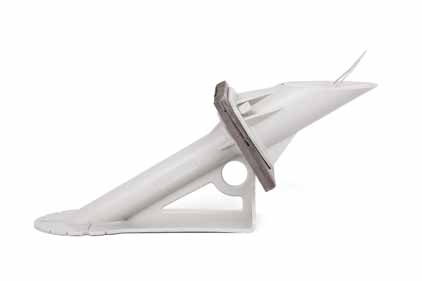

25 Střecha a dřevostavby VG-Fix Stavěcí šablona A: Základní sada Pomůcka pro zpracování vrutů ASSY plus VG Přesné a pohodlné šroubování vrutů ASSY plus VG, vrut s plným závitem. Rychlé a bezpečné nastavení úhlu zašroubování a rozměrů spoje, plynulé nastavení. Pohodlné šroubování i při malé rozteči vrutů. Pouzdra vyrobena z vysoce pevného hliníku. Nastavení úhlu pomocí robustních plastových dílů. Výhody Vedlejší nosník lze napojit pomocí montážních desek. Plynulé nastavení. Snadná a rychlá manipulace. Absolutní přesnost. Pro vruty ASSY plus VG Ø 6, 8, 10. Použití Napojování hlavních a vedlejších nosníků. Ostatní aplikace vrutů ASSY plus VG šroubovaných pod úhlem. Obsah dodávky Obr. Označení Obj. č Stavěcí šablona VG-Fix Pouzdro pro vrut Ø 6 Pouzdro pro vrut Ø 8 Pouzdro pro vrut Ø Bal./ Montážní deska Pěnová vložka, 3 díly ORSY 200 kufr, prázdný Bit AW /5 7 Bit AW /5 8 Bit AW /5 5 6 Sestavení Komplet lze sestavit podle potřeby. Sestava musí obsahovat tyto díly (viz obr. A): Stavěcí šablona (1) Pouzdro pro vrut (2) Montážní deska (3) katalog assy 24

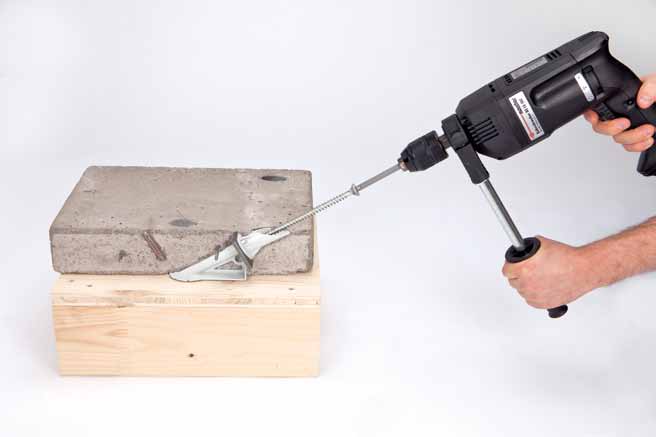

26 Střecha a dřevostavby FT spojka K vytvoření kombinovaných stropů ze dřeva a betonu Aplikace: Vhodné k betonáži na místě a k šroubovému spojení prvků prefabrikovaných dílů se zalitými FT spojkami na příslušné konstrukci dřevěného stropu. Vhodné k montáži jak na trámové stropy, tak na stropy z plného dřeva. Schválené k použití ve třídě vlhkosti 1 a 2* (* při dostatečném překrytí betonem). Výhody: cca. 4násobná nosnost v porovnání s konvenčními variantami kombinovaných dřevěných a betonových stropů se šrouby, tím minimalizace času montáže. Zadání a dodržení úhlu zašroubování. Dobré vlastnosti akustické izolace a malá náchylnost kombinovaných stropů ze dřeva a betonu k vibracím. Vysoká celková pevnost stropní konstrukce. Realizace velkých rozpětí nebo stropů s vyšší nosností u stropů z dřevěných trámů a z plného dřeva. Bez nutnosti licence, vysoká vytvořená hodnota při vlastní výrobě. Flexibilní použitelnost pro různé systémy. Provedení Oblast použití Obj. č. Pro ASSY plus VG Ø 10 zápustná hlava Třída vlhkosti 1 nebo 2* Bal. / 1/50 a speciálně při stavební montáži prvků ze suchých prefabrikovaných betonových dílů Velmi rychlé uložení Plná nosnost kombinované konstrukce po zašroubování (okamžitý účinek kombinace) Není potřeba žádné nákladné dodatečné podpírání dřevěné konstrukce během procesu zasychání. Bez časových prodlev během procesu zasychání betonu; stavební práce mohou bezprostředně pokračovat. Žádná oddělovací vrstva, kterou by bylo nutno náročně lepit Minimalizace vlhkosti zanášené do budovy a minimalizace reakcí bobtnání a smršťování dřevěných konstrukčních dílů. Příslušenství / upozornění: Pomalé utahování na nízký utahovací moment Protokol zkoušky KIT / zažádáno o Eta / přihlášeno k patentování 25 katalog assy

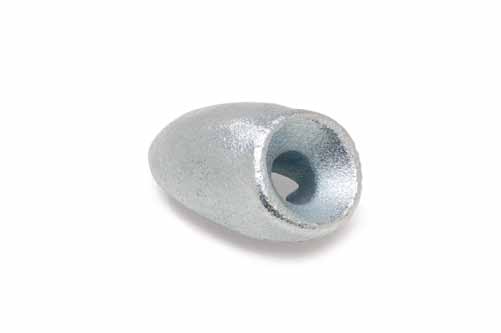

27 Střecha a dřevostavby úhlová podložka 45 pro ASSY plus VG Ø 8, pozink modrá pasivace Ideální k upevnění kovových tažných plechů s ASSY plus VG se zápustnou hlavou. Optimální přenos tažných sil díky vysoké přesnosti lícování zápustné hlavy šroubu v úhlové podložce a přesnému zašroubování pod úhlem 45. Žádné protažení hlavy šroubu při použití tenkých plechů. Rychlá snadná montáž úhlové podložky jednoduchým vrtaným oválným otvorem nebo podélným vrtaným otvorem v kovové desce. Vzhled čistého zpracování šroubového spoje. pro ASSY plus VG Ø 8 Tloušťka kovových desek d D d1 d2 h h1 R R1 n Obj. č. Bal , ,9 25,0 13,5 1,9 12,5 0,3 7, pro ASSY plus VG Ø 8 Tloušťka kovových desek d D k I / d1 L h h1 a b R1 n Obj. č. Bal , ,0 31,7 39,0 16,0 3,6 24,0 9,9 0,3 12, Tip: Lze kombinovat s ASSY plus VG zápustná hlava obj. č ETA-11/0190 Protokol zkoušky: Karlsruher Institut für Technologie (Technologický ústav Karlsruhe); zkušební protokol č ; lze nalézt ve specifických informacích o výrobcích v online katalogu. katalog assy 26

28 Střecha a dřevostavby ASSY 3.0 Kombi Šroub ASSY 3.0 Kombi se šestihrannou hlavou a integrovaným AW pohonem. Navržený speciálně pro dřevostavby/ tesařství a šroubové spoje při stavbě prefabrikovaných, dřevěných a pasivních domů. Materiál Ocel kalená, zinkovaná, modře pasivovaná Protizávit AW - pohon + 6hranná hlava Asymetrický závit Stopková fréza Z Se všeobecným schválením stavebního dozoru ETA-11/0190 Ø L b Pohon Obj. č. Bal./ , kt., SW 12, AW , kt., SW 15, AW Ø L b Pohon Obj. č. Bal./ , kt., SW 15, AW kt., ,0 SW 17, AW katalog assy

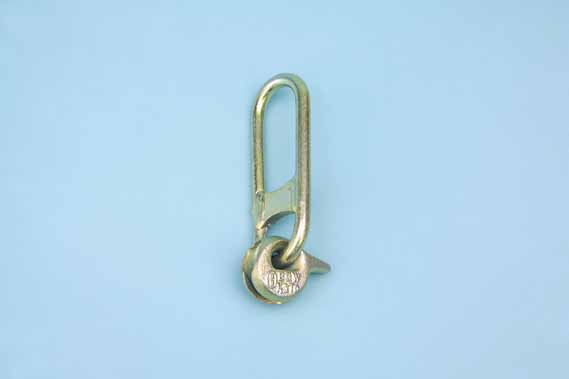

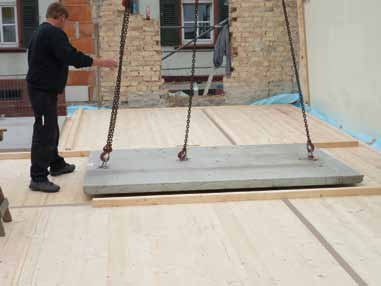

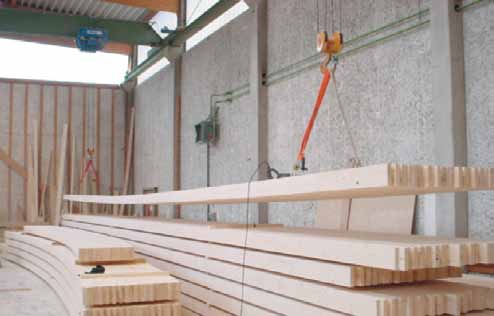

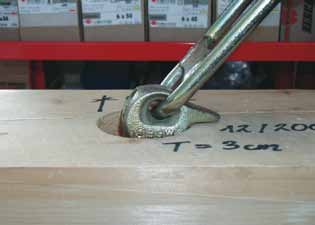

29 Střecha a dřevostavby Transportní kotva S okem a zarážkou pro břemeno. Transportní kotvu lze použít pouze ve spojení s vrutem ASSY 3.0 Kombi, je k dispozici i znalecký posudek. Materiál: Ocel, zinkovaná, žlutě pasivovaná (A2C). Nosnost t Hmotnost kg a b c d e f g g Obj. č. Bal./ 1,0 1,3 0, Funkce a použití: Pro přepravu stavebních dílů ze dřeva, ve spojení s ASSY Kombi 3.0. Plně funkční a bezpečná i při plném zatížení, častém střídání břemen, otáčení a naklánění břemen v různých situacích. Transportní kotva umožňuje svou univerzálností snadné a bezpečné zdvihání všech typů dílců ze dřeva při konstrukci střech, dřevostaveb a v dalších odvětvích dřevozpracujícího průmyslu. Transportní kotva schválena na základě znaleckého posudku. Naleznete jej v německém jazyce na rubrika: Mein Würth/ Downloadcenter/Technische Dokumente/ Holzbauschrauben-Transportanker. Transportní kotva odpovídá směrnici pro strojní zařízení (89/392/EWG) i.d.f.93/44/ EWG. Upozornění: Minimálně jednou ročně musí firma, která používá transportní kotvu, nechat každou transportní kotvu zkontrolovat bezpečnostním technikem. Kromě poškození všech částí je důležité posoudit míru opotřebení. Jakékoli úpravy a opravy i svařováním jsou nepřípustné. Poškozenou nebo vadnou kotvu je vždy potřeba vyměnit! Z bezpečnostních důvodů je možné použít každý šroub pouze jednou. zahloubení: hloubka 30 /Ø 70 V kombinaci s vrutem A a zatížení ve směru osy vrutu je maximální nosnost úvazku až 1088 kg. Bližší technické informace na vyžádání u prodejce. Nejvyšší přípustná hodnota h (opěrné místo pro hlavu vrutu) je 13. Je-li hodnota vyšší, je z bezpečnostních důvodů zakázáno kotvu používat. h Šroub: ASSY 3.0 Kombi Ø 12, obj. č Doporučení: obj. č celková délka jen 180, délka závitu 145. Nosnost transportní kotvy ve spojení se šroubem ASSY 3.0 Kombi je zanesena ve znaleckém posudku, který je na vyžádání k dispozici u prodejce. katalog assy 28

30 Die Schraube für den Balkenschuh. 3.0 Pan Balkenschuhschra Head Die Schraube für den Balkenschuh. -Antrieb Asyetrisches Hightech-Gewinde Maximale Kraftübertragung Keine Taumelbewegung Pan Head Formschön durch kleinen Ko Flächenpressung durch groß Gegengewinde Verstärkter Schaft Schnelles und Schaftdurchmesser sicheres Ansetzen abgestim Formschlüssige Verbindung Asyetrisches Hightech-G 25 Sicherer Halt 5,0 AW Hohe Auszugswerte 20 Geringes Einschraubdrehmo ASSY 3.0 vrut pro trámové patky -Antrieb Maximale Kraftübertragung Keine Taumelbewegung Formschön durch kleinen Kopfdurchmess Flächenpressung durch großflächige Aufl Verstärkter Schaft Schaftdurchmesser abgestit auf Balke Formschlüssige Verbindung Střecha a dřevostavby Sicherer Halt Hohe Auszugswerte Geringes Einschraubdrehmoment Speziell für den Anschluss von Stahlblechen Holzwertoffe und Vollholzprodukte entwick Pat Antrieb Länge [] Ø [] Art.-Nr. Stahl, vz. blau pass. (A2K) Speziell für den Anschluss von Holzwertoffe und Vollholzpro Hinweis: Verzinkte Schrauben sind für den Außenbereich und für Räume, d kurzfristig oder ständig hoher Feuchtigkeit ausgesetzt sind, nicht geeignet. ETA-11/0190 SWG Schraubenwerk Gaisbach GmbH Geschäftsbereich Produktion Am Bahnhof Waldenburg Gegengewinde Schnelles und sicheres Anse Ø [] Art.-Nr. Stahl, vz. blau pass. (A2K) , Hinweis: Verzinkte Schrauben sind für den Außenber kurzfristig oder ständig hoher Feuchtigkeit ausgesetz ETA-11/0190 SWG Schraubenwerk Gaisbach GmbH Geschäftsbereich Produktion Am Bahnhof Waldenburg Materiál Ocel, pozinkovaná, modrá pasivace (A2K) AW pohon Maximální přenos síly Žádný viklavý a kymácivý pohyb Přesné usazení bitu Válcová zaoblená hlava Pan Head Hezký tvar díky malému průměru hlavy Plošný přítlak díky veliké dosedací ploše Zesílený dřík Průměr dříku je přizpůsobený trámové patce Spoj s tvarovým stykem Asymetrický závit s vyspělou konstrukcí Bezpečné a spolehlivé držení Vysoké hodnoty odolnosti vůči vytažení Malý utahovací moment při šroubování Ø Vyvinutý speciálně k připojení ocelových plechů na dřevěné materiály a výrobky z plného dřeva. Patentováno. Vysoká pevnost a stabilita Až trojnásobná pevnost oproti konvexním hřebíkům Protizávit Kruhový protizávit pro eliminaci štípání dřeva Délka Systém utahování Obj. č. 5,0 40 AW Bal./ ETA-11/ katalog assy

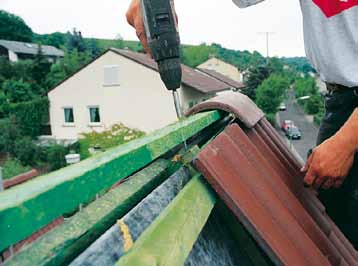

31 Střecha a dřevostavby D kotva AW - pohon Návod k montáži Předvrtání do montážního prvku Ø 8. Beznapěťová kotva pro montáž s rozestupy u suchých hřebenů, jakož i k upevňování okenních rámů, dveřních zárubní, podkladových konstrukcí atd. Šetří čas, neboť odpadá zdlouhavé vyrovnávání konstrukcí podkládáním distančních hranolů. Předvrtání v konstrukčním dílu (zeď) Ø 8. U měkkého dřeva není předvrtání nutné. Materiál Zinkovaná ocel, modře pasivovaná. Bit AW 30 1/4 Obj. č , je přiložený v každém balení. Zasunout šroub s hmoždinkou. Oblasti použití Veškeré materiály pro beton a zdivo, od plných cihel až po pórobeton s příslušnými hmoždinkami. Kromě toho k použití do dřeva bez hmoždinek. Vyrovnání a pevné utažení. L L 1 Pohon Obj. č. Bal./ AW katalog assy 30

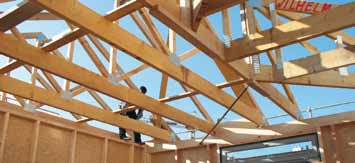

32 Stropy, stěny a podlahy Ecofast ASSY 3.0 HB Protizávit AW - pohon Frézovací žebra Asymetrický závit Stopková fréza Stopková fréza se závitem snižuje točivý moment potřebný pro zašroubování o 20 %. Tenká stopka Tenká stopka umožňuje těsně přiléhající spojení materiálů bez pnutí. Šroub ASSY se 60 frézovací zápustnou hlavou navržený specielně pro dřevostavby / tesařství, betonářské práce a výstavbu bednění a veškeré další šroubové spoje dřeva na dřevo. Materiál Ocel kalená, zinkovaná, žlutě pasivovaná. Dodržujte pokyny k použití uvedené na str. 19! ASSY 3.0 Z ,0 4,5 Se všeobecným schválením stavebního dozoru ASSY 3.0 Z ,0 12,0 Se všeobecným schválením stavebního dozoru ETA-11/0190 Ø 5,0 L b d k Pohon Obj. č. Bal./ ,0 AW katalog assy

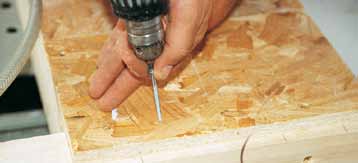

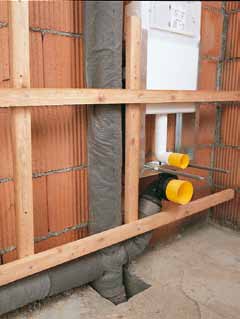

33 Stropy, stěny a podlahy Jamo AW - pohon Použití Předvrtání Pomocí vrtáku pro vrtací kladiva ZEBRA Ø 8 skrz lať do kamene/betonového podkladu. Pro montáž dřevěných konstrukcí na kamenných nebo betonových podkladech s možností nastavení. Materiál Ocel kalená, zinkovaná, modře pasivovaná. Vsazení hmoždinky Zcela zatlučeme hmoždinku Zebra Shark Ø 8. Bit AW 30 1/4" Obj. č je přiložený v každém balení. Nasadíme Jamo šroub Přišroubování dřevěné latě Dřevěnou lať přišroubujeme pomocí Jamo šroubu, tak až se hlava šroubu zahloubí min. 2 do latě. Nastavení vzdálenosti Přístroj přepneme na levý chod a pootočíme šroub zpět, až konstrukční díl ze dřeva dosáhne požadovaného odstupu. Ø L b dk Pohon Obj. č. Bal./ , ,5 AW katalog assy 32

34 Stropy, stěny a podlahy Jamo plus Závrtný hrot AW - pohon Použití Nasaďte Jamo šroub Pro montáž dřevěných konstrukcí na dřevěných podkladech s možností nastavení, bez předvrtání! Upozornění Délku vrutu volte tak, aby zůstal závit celý ukotvený v podkladu. Materiál Ocel kalená, zinkovaná, modře pasivovaná Kluzná povrchová úprava z plastu Minimální vynaložení síly při šroubování. Závit se zvýšeným stoupáním O 25 % rychlejší nastavení v porovnání s běžnými nivelačními šrouby. Přišroubování dřevěné latě Dřevěnou lať přišroubujeme pomocí šroubu Jamo plus AW 30 tak, až se lať dotkne podkladu a hlava šroubu se zahloubí min. 2 do latě. Nastavení vzdálenosti Přístroj přepneme na levý chod a pootočíme šroub zpět, až dřevěná lať dosáhne požadovaného odstupu. Bit AW 30 1/4" Obj. č je přiložený v každém balení. Vaše výhoda: Bodově přesné nasazení, žádné odskakování a rýhy ve dřevě. před nyní Ø 6,0 L Lg d k Pohon Obj. č. Bal./ ,0 AW katalog assy

35 Stropy, stěny a podlahy assy plus typ 4 Šroub pro upevňování bednění typu pero drážka v oblasti podlah. Prkna bednění je možné přišroubovat na podklad bez předvrtávání. Malá, 60 zápustná frézovací hlava Díky malému průměru lze hlavu zahloubit velmi snadno a čistě. Plný závit Plný závit zabraňuje vzniku vrzavých a skřípavých zvuků při chůzi po podlahových krytinách. Úprava Pozinkováno, žlutě pasivováno. ETA-11/0190 Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. AW - pohon Asymetrický závit Frézovací žebra Plný závit Částečný závit Ø 3,5 4,0 Délka 30 b Pohon d k Plný závit Částečný závit Bal./ Obj. č AW AW katalog assy 34

36 Stropy, stěny a podlahy šrouby páskované Vhodné pro přístroje a nástavce: Würth ASSY mat 50 s HS 16 ASSY mat 80 s HS 16 ASSY mat 50-S s TS 16 HOLZ-HER 3350/3352/3362 Zásobníkový šroubovák 3337 Zásobníkový šroubovák Prebena 9D CS Dodržujte pokyny k použití uvedené na str. 19! Počet šroubů na jeden pásek: 166 nebo 125 v závislosti na rozměru. ASSY 3.0 Ø 3,0 4,5 Z Se všeobecným schválením stavebního dozoru ASSY 3.0 Ø 5,0 12,0 Z Se všeobecným schválením stavebního dozoru ASSY mat 50 ASSY mat 50-S ASSY mat 80 ASSY mat 80 s Umrüstsatz ASSY plus ECO-ASSY 3.0 Materiál žlutě úprava pozinkováno A2 žlutě žlutě žlutě pozinkováno pozinkováno pozinkováno M5 M5 M6 M5 Závit částečný závit částečný závit plný závit částečný závit 3,9 4 4,5 5 ASSY 3.0 ECOFAST Stavební rychlošroub ocel fosfátovaná částečný závit (zdvojený) Stavební rychlošroub ocel fosfátovaná částečný závit (hrubý) délka Obj. č. 25 x x x x x x x x x x x x x x x x x x x Bal./ 1000 Pohon Závit M5, délka 45 Závit M6, délka 45 Obj. č. PH PZ AW Bal./ 5 35 katalog assy

37 Výroba nábytku ASSY P AW - pohon Zápustná hlava Frézovací kapsičky Závit pod hlavou Asymetrický hrubý závit s velkým stoupáním Symetrický hrot Šroub s účinkem slisování/vzájemného stlačení k sobě. Optimální pro deskové materiály. Mimořádně vhodný při budování vnitřního vybavení a k výrobě nábytku. Díky závitu pod hlavou jsou konstrukční díly optimálně slisovány / vzájemně stlačeny na sebe. Na základě toho je vyloučeno, že mezi konstrukčními díly vznikne mezera, resp. že zápustná hlava obvyklého šroubu do dřevotřískových desek zajede příliš hluboko do konstrukčního dílu. AW pohon Maximální přenos síly. Žádný kývavý pohyb. Vynikající usazení. Zápustná hlava a frézovací kapsičky Snadné a čisté zapuštění. Žádné poškození materiálů ze dřeva opatřených nátěrem/povrchovou vrstvou. Ø d 4,0 l lg x Pohon Obj. č. Bal. / ,5 15,5 4 9, ,5 16,0 AW ,0 19, ,0 29, ORSY možnost skladování Závit pod hlavou Dokonalé stažení konstrukčních dílů vzájemně k sobě. Zvýšený kroutící moment. Asymetrický hrubý závit s velkým stoupáním Snadné zašroubování. Krátký časový interval zpracování. Symetrický hrot Rychlé, bezpečné a spolehlivé usazení. ETA-11/0190 Příklady použití Zdvojování dřevotřískových desek a lamina. Spojování horních skříněk kuchyňských linek. Přichycení plochých desek s maximálním přitlačením. katalog assy 36

38 Výroba nábytku assy 3.0 s otvorem v hlavě Díky otvoru v hlavě se při použití vhodné krytky stane šrowub neviditelným. Materiál Pozinkováno, modře pasivováno. Dodržujte pokyny k použití uvedené na str. 19! Kruhový závit/ protizávit Frézovací kapsičky AW - pohon Asymetrický závit Otvor v hlavě ASSY 3.0 3,0 4,5 ASSY 3.0 5,0 12,0 Z Se všeobecným schválením stavebního dozoru Z Se všeobecným schválením stavebního dozoru ETA-11/0190 AW krytka Obj. č plochá s přesahem Ø L b ,5 5,0 6,0 Ø otvoru v hlavě d k Pohon Obj. č. Bal./ ,5 9, AW ,5 10, ,5 12,0 AW katalog assy

39 Výroba nábytku assy 3.0 šrouby na panty assy 3.0 šrouby na zadní stěny Povrch pomosazený nebo zinkovaný, modře pasivovaný. Jednochodý, asymetrický závit. Malá zápustná hlava Ø 5. Patentovaný dle Povrch zinkovaný, modře pasivovaný. Speciální tvar hlavy s velkou dosedací plochou. Pro dřevěná madla použijte jen Ø 4. Patentovaný dle assy 3.0 šrouby tříděné odvalováním Speciálně kontrolované šrouby pro použití v automatech. ASSY 3.0 3,0 4,5 ASSY 3.0 5,0 12,0 Povrch zinkovaný, modře pasivovaný. Patentovaný dle Z Se všeobecným schválením stavebního dozoru Z Se všeobecným schválením stavebního dozoru ETA-11/0190 Dodržujte pokyny k použití uvedené na str. 19! dk L Povrch Pohon Šrouby na panty Šrouby na zadní stěny Šrouby tříděné odvalováním Ø Obj. č. 3,0 5, ,0 5, ,0 5,0 16 pomosazeno ,0 5, ,0 5, ,0 5, ,0 5, ,0 5,0 20 AW ,0 7, ,0 5, ,0 7, ,0 7, pozinkováno 3,0 7, ,5 6, ,5 6, ,0 9, ,0 9, AW 20 4,0 9, ,0 9, Bal./ katalog assy 38

40 Výroba nábytku euro šroub typ A zápustná hlava typ B plochá hlava Ke spojování montážních desek a dílů s kováním při výrobě nábytku. Typ A zápustná hlava Průměr hlavy 7,4 a 6,8. Ocel, niklovaná. Předvrtat s Ø 5. Typ B plochá hlava Průměr hlavy 9,0. Ocel, niklovaná resp. ocel, zinkovaná. Předvrtat s Ø 5. Ø L d k Pohon Obj. č. Bal./ Ø Materiál L d k Pohon Obj. č. Bal./ 6, PZ , AW PZ , AW ,3 ocel, pozinkovaná ocel, niklovaná PZ ,0 AW PZ AW Rohový spojovací šroub bez otvoru v hlavě s otvorem v hlavě Ke spojování předvrtaných korpusových dílů při výrobě nábytku. Materiál Zinkovaná ocel, modře chromátovaná. Ø d s 7,0 7,0 L L 1 L k/b d k Pohon Bez otvoru S otvorem Bal./ Obj. č PZ ,5 9,0 10,0 SW AW katalog assy

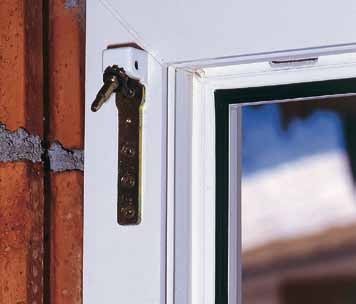

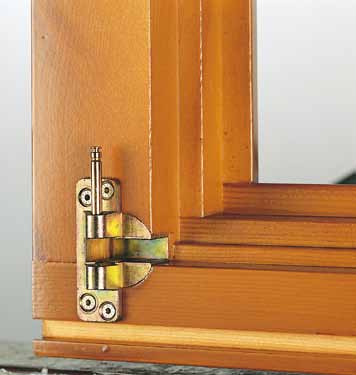

41 Výroba a montáž oken assy 3.0 fbs ASSY šroub pro všechna kování při výrobě dřevěných oken resp. nábytku. Čočkovitá zápustná hlava Ø 7,0 Hlavu lze čistě zapustit i při montáži v šikmé poloze nebo do plochého kování. Brzdná žebra Při zahloubení hlavy do kování se moment přetočení natolik zvýší, že je zabráněno přetočení šroubů zejména v měkkých druzích dřeva. Kruhový závit AW - pohon AW - drážkový systém vhodný pro automaty. Asymetrický závit Brzdná žebra Velkoobjemové balení Stabilní, velkoobjemový karton s uchem a násypkou. Ideální k plnění automatických přístrojů. Dodržujte pokyny k použití uvedené na str. 19! ASSY 3.0 3,0 4,5 ASSY 3.0 5,0 12,0 Z Se všeobecným schválením stavebního dozoru Z Se všeobecným schválením stavebního dozoru ETA-11/0190 L dk Pohon Obj. č. pozink., modře pasivováno bal./ * * ,0 35 7,0 AW * * Velkoobjemové balení šroubů tříděných odvalováním katalog assy 40

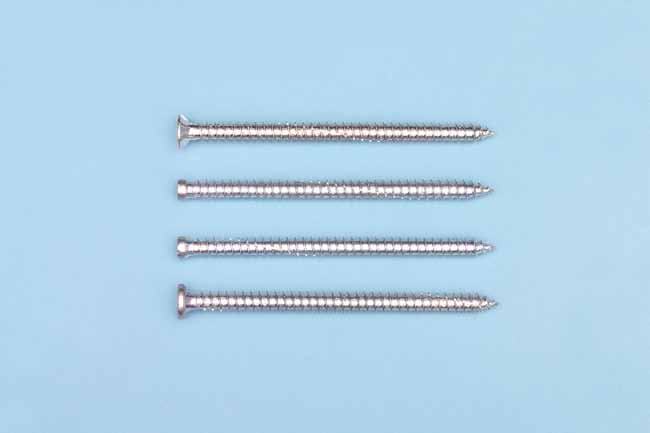

42 Výroba a montáž oken assy plus fbs Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. AW - pohon Asymetrický závit Brzdná žebra Šroub pro montáž kování na dřevěná okna. Čočkovitá zápustná hlava Ø 7,0 Hlavu lze čistě zapustit i při montáži v šikmé poloze nebo do plochého kování. Brzdná žebra Při zahloubení hlavy do kování se moment přetočení natolik zvýší, že je zabráněno přetočení šroubů zejména v měkkých druzích dřeva. Použití Na oknech je možné bez předvrtávání montovat veškerá kování jako nevodové díly, rohová a nůžková uložení, jakož i zámková kování ETA-11/0190 4,0 délka d Pozink., k Pohon žlutě pasivováno Pozink., modře pasivováno obj. č ,0 AW Bal./ Přístrojové šroubování 41 katalog assy

43 Výroba a montáž oken amo III AW - pohon Samořezný šroub pro beznapěťovou montáž v daných vzdálenostech u dřevěných, hliníkových a plastových oken v dřevěných, kamenných a betonových podkladech bez dalšího použití hmoždinek s Ø 7,5 a 11,5. Materiál Ocel, tvrzená, pozinkovaná. Výhody Montáž bez hmoždinek do konstrukčního dílu poskytuje časovou úsporu. Použití chybně vsazené hmoždinky je často velmi problematické. Šroub Amo III lze velmi snadno opět vyšroubovat. Při použití svěrky pro vyrovnávání oken nebo Amo-Bagu odpadá nutnost upínání okenních rámů. Upozornění pro montáž Ø 11,5 Ustavit okenní rám pomocí klínů nebo Amo-Bagu. Předvrtat podklad Ø 6 resp. 10. Namontovat šrouby Amo III. Prověřená požární odolnost v délce 120 min. Funkce absorpce zátěže zůstává zachována i při teplotní zátěži. AW - krytka Obj. č Tvar: plochý katalog assy 42

44 Výroba a montáž oken Zkušební zprávy Amo III Ø 7,5 Zkušební zprávy Amo III Ø 11,5 Kontrolní zpráva o požární ochraně č. 3174/ ze dne 12. ledna 2000 Zkouška vhodnosti k montáži protipovodňového okna dle Směrnice ift FE-07/1 od ift Rosenheim. Kontrolní zpráva č ze dne 17. května 2006 Zkouška montážního prvku: Vyhodnocení výsledků zkoušky pro praktické použití při montáži oken od ift Rosenheim. Kontrolní zpráva č /2 Kontrolní zpráva požární ochrany č. 3174/ ze dne 12. ledna 2000 Odolnost proti vloupání třída odolnosti 2 dle DIN V ENV Znalecký posudek od ift Rosenheim č ze dne 21. listopadu 2005 Zkouška vhodnosti k montáži okna na stavebním prvku se zdivem z cihel od ift Rosenheim. Kontrolní zpráva č ze dne 10. července 2006 Zkouška vhodnosti k montáži systému plastových oken Rehau bez hmoždinek profil GENEO (distribuce: WERU-Thermico) do zdiva z vápenopískových cihel od ift Rosenheim. Kontrolní zpráva: č Zkouška vhodnosti k montáži okna na stavebním prvku se zdivem z cihel od ift Rosenheim. Kontrolní zpráva č ze dne 11. října 2000 Amo III Ø 11,5 Ø L Pohon Žlutě pozink. Modře pasiv. Bal./ Obj. č ,5 AW Amo III 11,5 Speciálně pro rámy oken a dveří s montážním otvorem 10. Amo III 7,5 Pro spojování rámů, upevňování okenních ok, otočných kotev, zasekávaných drapáků (krátké provedení typu 3). Amo III Ø 7,5 Typ, Bit a Ø hlavy Vhodná oblast použití. 7,5 Typ 1 s AW 30, Ø hlavy 12,0 Snadné zahloubení hlavy šroubu do plastových a dřevěných profilů. Typ 2 s AW 25 Ø hlavy 7,5 Díky malé hlavě (7,5 ) lze sešroubovat i malé šířky okenních falců. Vhodné především k montáži okenních rámů ze všech druhů materiálů do podkladů z cihel. Typ 2 s AW 30 Ø hlavy 8,0 Vhodné především k montáži okenních rámů ze dřeva a plastů do betonového podkladu. Typ 3 s AW 30 Ø hlavy 12,5 Velká plochá hlava čistě dosedá na okenní profily a poskytuje výhody v použití krytek. L žlutě pozink. modře pasiv. žlutě pozink. modře pasiv. žlutě pozink. modře pasiv. žlutě pozink. modře pasiv. Obj. č Bal./ katalog assy

45 Nerezová ocel ASSY 3.0 šrouby pro třískové desky A2 Univerzální šroub z nerezu pro použití v exteriérech. Kruhový závit/ protizávit umožňuje šroubovat u okrajů bez rozštípnutí dřeva. Patentováno dle Nerezový materiál A2 je určen speciálně pro použití v exteriérech, vlhké prostředí a atmosféru s obsahem soli. Materiál je podmínečně odolný vůči kyselinám a nevhodný do prostředí obsahujícího výpary chlóru Doporučení U masivních tvrdých dřev a dekorativních, plochých lisovaných desek s plastovou povrchovou úpravou doporučujeme předvrtat na jmenovitý průměr jádra. Dodržujte pokyny k použití uvedené na str. 19! Kruhový závit AW - pohon Asymetrický závit ASSY 3.0 Z ,0 4,5 Se všeobecným schválením stavebního dozoru ETA-11/0190 Ø L b 3,0 3,5 d k Zápustná Pohon hlava Zápustná hlava s dříkem Čočkovitá zápustná hlava Čočkovitá zápustná hlava s dříkem Pan Head s dříkem Obj. č ,0 AW ,0 AW Bal./ katalog assy 44

46 Nerezová ocel Zápustná hlava Zápustná hlava s dříkem Čočkovitá zápustná hlava Čočkovitá zápustná hlava s dříkem Pan Head Bal./ Pan Head s dříkem Ø L b d k Pohon Obj. č (VE: 500) (VE: 500) ,0 45 8, AW ,5 33 9, (VE: 200) ,0 10, (VE: 200) , ,0 AW , ,85 AW katalog assy

47 Nerezová ocel ASSY 3.0 hcr Šrouby pro třískové desky z oceli vysoce odolné vůči korozi třídy (třída odolnosti vůči korozi IV, č. certif.: Z ). Pro montáž obložení stropů a stěn v prostředí obsahujícím výpary chlóru, např. plavecké bazény (voda podle nařízení o pitné vodě). Zvlášť dobrá odolnost vůči silně agresivním médiím jako kyselina fosforečná, sírová a solná. Vysoká odolnost proti důlkové korozi a korozi v trhlinách vznikajících pnutím. Doporučení U masivních tvrdých dřev doporučujeme předvrtat na jmenovitý průměr jádra. Kruhový závit AW - pohon Asymetrický závit Pro konstrukční díly v mořské vodě, při stavbě lodí a stájí. Dodržujte pokyny k použití uvedené na str. 19! Odolné ve dřevech s vysokým obsahem kyseliny tříslové. ETA-11/0190 L b ,0 5,0 d k Pohon Obj. č. Bal./ ,0 250 AW , katalog assy 46

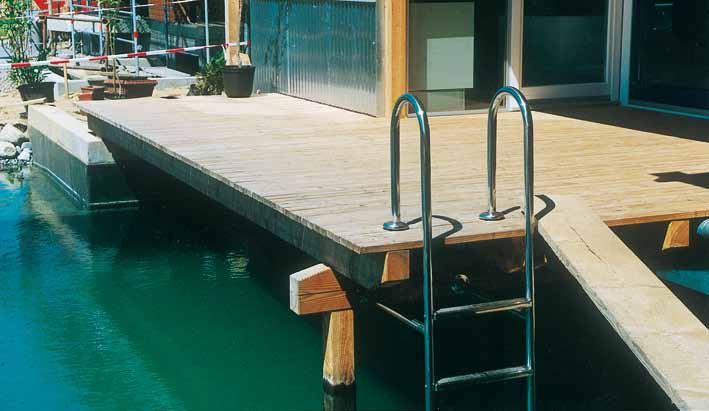

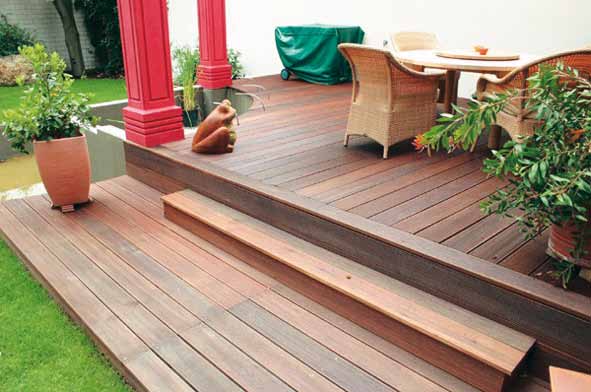

48 Nerezová ocel ASSY plus A2/A4 pro terasové palubky Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. AW - pohon Asymetrický závit Frézovací kapsičky Drážkovaná stopky Díky lehkému stoupání je možné šroub vyšroubovat bez utržení. Šroub pro rychlou montáž terasových palubek. Díky závrtnému hrotu lze montovat řadu druhů dřeva bez nutnosti předvrtání. U tvrdých dřev se doporučuje volit předvrtání v závislosti na hustotě a vlhkosti dřeva. Malá zápustná hlava s kapsičkami pod hlavou Díky malému průměru lze hlavu velmi lehce a čistě zapustit. Kapsičky pod hlavou pojmou odstávající třísky. U tropických tvrdých dřev přesto doporučujeme nejprve zahloubit povrch, neboť dřevo tvoří velmi krátké třísky. Drážkovaná stopka Zajišťuje dodatečnou pevnost šroubu, neboť austenitická ušlechtilá ocel (A2, A4) není kalitelná. Materiál Ušlechtilá ocel A4 (obj. č ) je vhodná především k použití v průmyslové atmosféře, jakož i pro použití v blízkosti moře. Upozornění Doporučujeme používat u přístroje pro zpracování šroubů nízké otáčky. ETA-11/0190 d L b ,5 d k Pohon A2 A4 Obj. č Bal./ ,5 AW katalog assy

49 Nerezová ocel Spojovací lamely pro terasové šrouby Spojovací prvek pro dřevěné terasy. Slouží ke spojování palubek bez vytvoření otvoru pro šroub na jejich vrchní straně (šroubuje se jen jednou vždy první a poslední palubka). Díky tomu se povrch terasy vyznačuje filigránským vzhledem a lze po něm chodit bez obav i bez obuvi. Obj. č Bal./. 100 Jednoduše Dřevěné palubky lze v truhlářské dílně zpracovat tak, aby byly připravené k pokládce: Palubky označíme (dle vzdálenosti ramen rámu podkladové konstrukce), následně je na označených místech vyfrézujeme. Spojovací lamela pro terasové šrouby byla vyvinuta pro použití spolu s terasovými šrouby Würth, které z optického hlediska použitou konstrukci vhodně doplňují. Podkladovou konstrukci není nutné předvrtávat, neboť terasové šrouby jsou opatřeny závrtnými hroty. Závrtný hrot Zabraňuje prasknutí a vyštípnutí dřeva. AW - pohon Asymetrický závit Frézovací kapsičky Drážkovaná stopky Díky lehkému stoupání je možné šroub vyšroubovat bez utržení. Návod k montáži Pomocí úhelníku a tužky označíme svazek palubek. Plochou drážkovací frézou zhotovíme na boku palubek v místě označení drážku (nastavení D pro Duplex) Po sestavení podkladové konstrukce se první palubka upevní truhlářkou svěrkou a následně přišroubuje (terasové šrouby, Obj. č ). První palubku opatřete spojovací lamelou. Pomocí gumové paličky zatlučte spojovací lamelu do zhotovené drážky. Druhou palubku nasuňte proti první, přičemž první lamelu zavedete do drážky vyfrézované v druhé palubce. Obě palubky pevně spojte truhlářskými svěrkami, následně lamelu přišroubujte terasovým šroubem. Celá sestava se montuje stejným způsobem jako u prvních dvou palubek. katalog assy 48

50 Nerezová ocel nerezové vruty A2 do dřeva a třískových desek Univerzální nerezový vrut pro použití v exteriérech s pohonem Torx. Plný závit Částečný závit Vrtací hrot Název Obj. č. Bal./ V. záp. hl. A2 TX10 3x V. záp. hl. A2 TX10 3,5x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX20 4x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 5x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x V. záp. hl. A2 TX25 6x Název Obj. č. Bal./ V. záp. č. z. A2 TX20 4X V. záp. č. z. A2 TX20 4X V. záp. č. z. A2 TX20 4X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX25 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX20 5X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX25 6X V. záp. č. z. A2 TX40 8X Název Obj. č. Bal./ V. záp. s vrt. A2 TX20 4x V. záp. s vrt. A2 TX20 4x V. záp. s vrt. A2 TX20 4x V. záp. s vrt. A2 TX20 4x70 NB6S V. záp. s vrt. A2 TX20 4x80 NB6S V. záp. s vrt. A2 TX20 4,5x40 NB6S V. záp. s vrt. A2 TX20 4,5x50 NB6S V. záp. s vrt. A2 TX20 4,5x60 NB6S V. záp. s vrt. A2 TX20 4,5x70 NB6S V. záp. s vrt. A2 TX20 4,5x80 NB6S V. záp. s vrt. A2 TX25 5x40 NB6S V. záp. s vrt. A2 TX25 5x V. záp. s vrt. A2 TX25 5x V. záp. s vrt. A2 TX25 5x V. záp. s vrt. A2 TX25 5x vrták s hloubkovým dorazem a frézkou Přehled dodávek Ø Celková délka Ø Záhl. v Obj. č , Bal./ Náhradní vrtáky Ø Obj. č. Bal./ , katalog assy

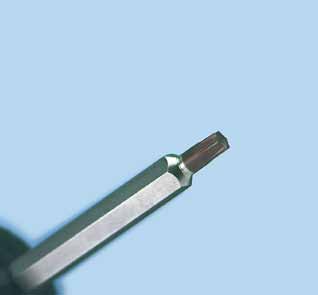

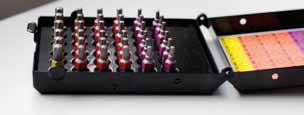

51 AW Bity Bit-AW10 Obj. č Délka: 26 Bit-AW10 Obj. č Délka: 50 Bit-AW20 Obj. č Délka: 26 Bit-AW20 Obj. č Délka: 50 Bit-AW30 Obj. č Délka: 26 Bit-AW30 Obj. č Délka: 50 Bit-AW40 Obj. č Délka: 26 Bit-AW40 Obj. č Délka: 50 Bit-AW50 Obj. č Délka: 50 Bit box sada AW/PZ/TX 12 Obj. č Obsah sady: 1x TX 10 1x PZ 1 1x AW10 1x TX 15 2x PZ 2 1x AW20 1x TX 20 1x PZ 3 1x AW30 1x TX 25 1x TX 30 Bit box sada 31 dílů Obj.č Kvalitní plastový box v novém designu Obsah sady sestaven pro flexibilní využití 30 bitů + 1 mechanický nástavec Barevné značení bitů pro rychlou a jednoduchou orientaci Pevné držení bitů v boxu Klip pro upevnění na opasek Bit box sada 36 dílů Počet Obj. č. AW AW AW 25 6 Obsah sady: 1x AW10; 2x AW20; 1x AW25; 1x AW30; 1x drážka 0,6 x 4,5; 1x drážka 0,8 x 5,5; 1x drážka 1,2 x 6,5; 2x PZ 1; 3x PZ 2; 2x PH1; 2x PH2; 1x SW 3 ; 1x SW 4 ; 1x SW 5 ; 2x TX10; 1x TX15; 2x TX20; 2x TX25; 2x TX30; 1x TX40; 1x Bit adapter 1/4" x 51. Univerzální držák bitů S nerezovým pouzdrem, rozpěrným pojistným kroužkem a permanentním magnetem. Upnutí Výstup Délka Obj. č. 1/4" E 6, /4" 1/4" C 6, Adaptér bit se 6hranným nástrčným klíčem 5/16" s magnetem SW Ø šroubu Obj. č katalog assy 50

52 Krytky AW Krytky AW ploché Vhodné pro všechny šrouby s drážkou Torx a AW. Upozornění Dbejte, prosím, na to, aby byly všechny šrouby zašroubované kolmo a pokud možno v rovině. Barva Odstín dřeva Označení RAL RAL AW 20, Ø 12 AW 25, Ø 15 AW 30, Ø 15 AW 30, Ø 18 AW 40, Ø 18 Bal./ č. Obj. č. bílá světle šedá stříbrno šedá ocelově šedá jasan slonová kost třešeň šafránově žlutá borovice, smrk pískově žlutá dub světlý hnědo béžová buk, modřín okrově hnědá dub tmavý hnědá mahagon mahagon. hnědá černá Krytky AW zaoblené, s nákružkem Vhodné pro všechny šrouby s drážkou Torx a AW. Upozornění Dbejte, prosím, na to, aby byly všechny šrouby zašroubované kolmo a pokud možno v rovině. Barva Odstín dřeva Označení RAL RAL AW 20, Ø 12 AW 25, Ø 15 AW 30, Ø 15 Bal./ č. Obj. č. bílá stříbrno šedá buk, modřín okrově hnědá mahagon mahagon. hnědá černá Samolepící krytky 12 Obj.č.: tmavě hnědá Obj.č.: eiche - dub Obj.č.: mahagon Obj.č.: slonová kost tmavá Obj.č.: líska Obj.č.: buche - buk Obj.č.: ořech Obj.č.: bělený dub Obj.č.: palisandr Obj.č.: wenge - hnědá Obj.č.: hruška Obj.č.: jasan světlý Obj.č.: teak Obj.č.: černá Obj.č.: tmavá třešeň Obj.č.: jedle zelená Obj.č.: bílá Obj.č.: morgana Obj.č.: šedá ral 9006 Obj.č.: slonová kost Obj.č.: jabloň Obj.č.: šedá Obj.č.: světlá trešeň Obj.č.: světlá šedá Obj.č.: tmavý jasan Upozornění: z technických důvodů tisku se zobrazené barevné odstíny mohou lišit od skutečných. 51 katalog assy

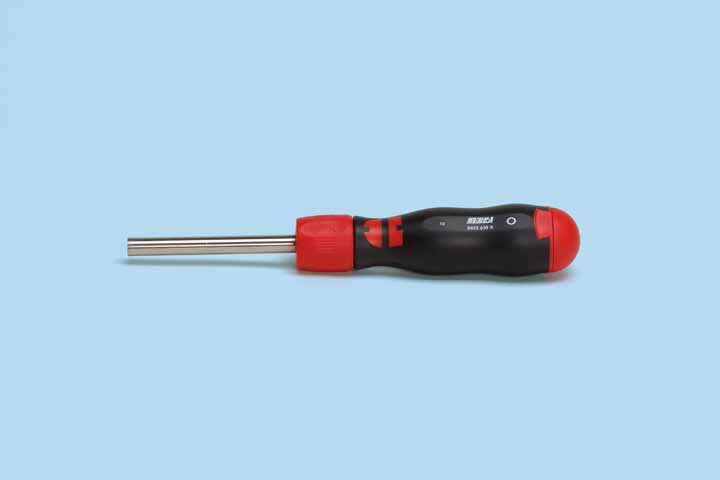

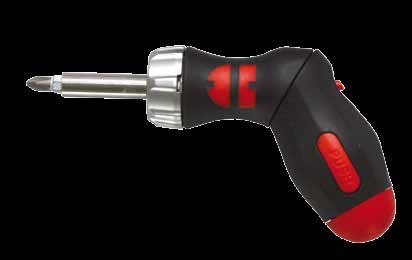

53 Šroubováky Šroubovák s ráčnou a zásobníkem, vybavený 12 bity Rukojeť: 2-komponentní rukojeť. Dřík: kruhová čepel s magnetem, leskle chromovaná. Mechanismus ráčny: 28 zubů. 3 in1 3 in1 in1 Pistolengriff Pohon: DIN 3126-D 6,3. Pistolengriff + Výkonný šroubovák s ráčnovým mechanismem. Schraubendrehergriff + Zásobník na 12 bitů. Pistolengriff ¼" bity se systémem mit Schraubendrehergriff Ratsche und 1x Bit + mit Ratsche + und 1x Bit barevného rozlišení. Schraubendrehergriff Bitmagazin + mit 6x Bits mit Bitmagazin mit 6x Bits 3 Ratsche 3 in1 und 1x Bit Obj. č šroubovák Bitmagazin s ráčnou Pistolengriff mit 6x Bits PH 1, PH TX 10, Schraubendrehergriff TX 15, TX 20, TX 25, TX 30 Ráčnový mechanismus mit mit Ratsche und und 1x 1x Bit Bit vnitřní 6hran 4, 5 +, + 6 er plochý Bitmagazin 0,6 x 4,5 mit mit 6x 6x Bits Bits f. er ¼" f. net, 3 in1 net, Obj. č Pistolengriff A1 B C A2 α Zoll šroubovák s ráčnou + A1 B C A2 α Art.-Nr. 1/4 AW Zoll AW 10, AW 20, AW Schraubendrehergriff Art.-Nr. 0* 1 * unbestückt 1/ mit 60 Ratsche 0613 und 6301x 0* Bit 1 C PZ A2 1, PZ 2 α * unbestückt + gon Sortiment TX 10, TX Variante1Art.-Nr. 15, TX 20, TX 25, TX 30 Sortiment Variante 2 rgon wie e * 1Bitmagazin mit 6x Bits Art.-Nr. Sortiment plochý ,6 Variante1 x 630 4,5 1 Art.-Nr. Sortiment 0613 Variante Art.-Nr Art.-Nr in ¼" Ab- Jednoduché Ab- vyjmutí požadovaného bitu Bezeichnung Sortiment trieb Variante Art.-Nr. St. 2 Bezeichnung trieb Art.-Nr. St.. Ab- Ab- C CPistolen-Magazin- Bezeichnung A2 Art.-Nr. A2 αtrieb α0613 Art.-Nr St. Pistolen-Magazin- Bezeichnung trieb Art.-Nr. St. ng. Schraubendreher, Pistolen-Magazin 0613 Art.-Nr. 630 Art.-Nr. 0 Schraubendreher, Pistolen-Magazin ng d ist dreher, unbestückt unbestückt iert. Ráčnový Schraubendreher, šroubovák Ab zlamovací 0* 0* 1Schraubendreher, 1 4v Art.-Nr. d ist dreher, St. PH unbestückt 1 Bezeichnung0614 trieb Art.-Nr. dreher, St. AW unbestückt ei iert. s LED 2světlem a zásobníkem 461 pro 20bity Auto Metal AW PH 1Pistolen-Magazin AW te1 ei r Ergonomická TX PH 10 2 dvoukomponentní rukojeť. 1 AW PZ 120 AW er Sortiment Schraubendreher, Variante dreher, unbestückt 0 1 f. r. TX PZ Rychlé Art.-Nr. a jednoduché AW nastavení šroubováku pro práci ve stísněných prostorách. 1 net, Innen-6-kt. TX TX PZ Innen-6-kt. Nastavitelná AW 54 ráčna, 20 AW zubů, dimenzovaná na TX utahovací moment Nm PZ 1 Ab- Ab- 0 Art.-Nr. St. Innen-6-kt. Schlitz Magnetická St. 0,8x5,5 Bezeichnung 5 hlava šroubováku 0614 trieb trieb Art.-Nr pro Art.-Nr jednoduché St. Schlitz St PZ TX šroubování. 0,8x5, Schlitz Pistolen-Magazin- 0,8x5,5 A B C A2Schlitz 0,8x5,5 α Obj. Zoll č. Schraubendreher, 0613 TX Art.-Nr ➊1/4 dreher, dreher, unbestückt 35TX ➋ * ➊ šroubovák s ráčnou zlamovací * unbestückt AW Schlitz AW 100,8x5, ➋ be PZ 1, PZ AW 2AW AW AW rgon vnitřní 6hran TX 10 TX SW 10 4, SW ibe. 14 her Sortiment 1 1 PZ Variante1 1PZ Sortiment Variante 2 her beit ➋ TX 10, TX 15, TX 20, TX 25, TX Art.-Nr PZ 2PZ Art.-Nr rbeit in ig. wie drážka TX 0,820 TX x Ab- 20 5, Ab Bezeichnung Schlitz Schlitz 0,8x5,5 trieb 0,8x5,5 Art.-Nr St Bezeichnung trieb Art.-Nr. St. ig.. ng n Pistolen-Magazin- Pistolen-Magazin- Schraubendreher, Schraubendreher, d n ist ➋ dreher, ➋ unbestückt dreher, unbestückt lt iert. PH AW ei lt PH AW 20 AW r. zin TX PZ azin TX PZ ürth Innen-6-kt TX den ürth Innen-6-kt TX den e! ➌Schlitz 0,8x5, ➌ Schlitz 0,8x5, be! ➌ ➌ ➊ ➋ be. ➌ her beit Magnetický dřík pro nasazení 1/4 bitů Rychlé zavření díky uzávěru se zámkem ig. n lt ➌ ➌ katalog assy 52

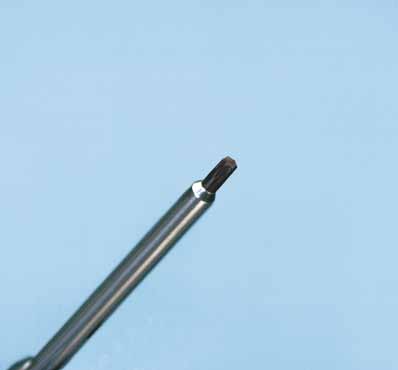

54 Šroubováky Šroubovák s AW-hlavou Dřík: kruhový, matné chromování. Hrot: Black Point. Barevné označení jednotlivých velikostí. Provedení Klasické Krátké Sada AW A B/C A inch Obj. č. AW /31 3 ⅛" AW /35 4" AW /35 4" AW /38 4" AW /31 3 ⅛" AW /31 4 ⅛" AW /31 3 ⅛" AW /35 4" AW /35 4" AW /38 4" AW /31 4 ⅛" Ilustrační foto 53 katalog assy

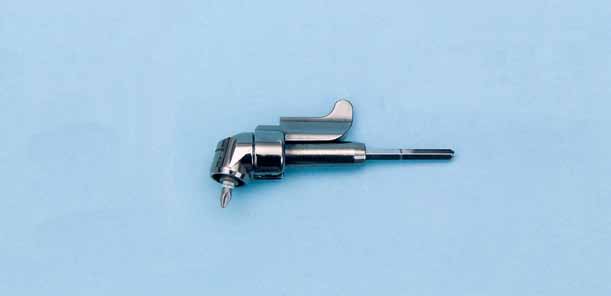

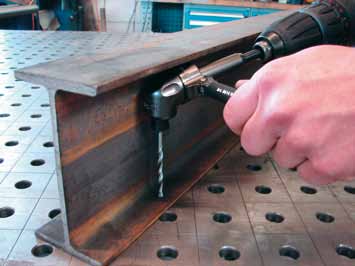

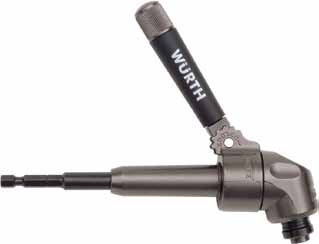

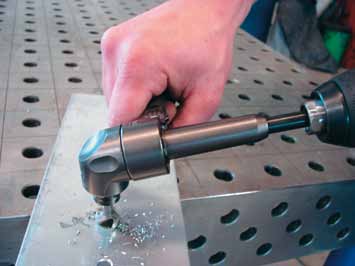

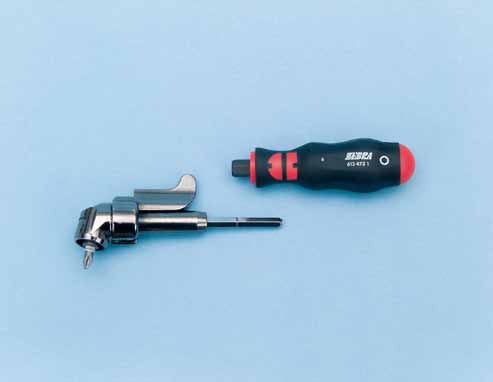

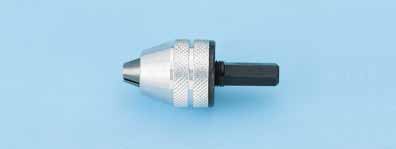

55 Šroubováky Úhlový šroubovák Wibos plus Obj. č Výkonný úhlový šroubovák pro šroubování a vrtání. Vhodný jak pro vrtačky, tak i aku-šroubováky. Vysoce kvalitní úhlová převodovka Speciálně kalená ocel umožňuje max. točivý moment až 57 Nm, resp. max. otáčky ot/min. Rukojeť s měkkou zónou Bezpečné uchopení rukojeti otočné o 360 Optimální přizpůsobení danému pracovnímu úkolu. Kompaktní konstrukce. Skvěle se hodí pro šroubování na úzkých a obtížně přístupných místech. Magnetické upínání na bity 1/4 s rychlovýměnným sklíčidlem. Bezpečné přidržení šroubů díky působení magnetu.vhodné pro všechny standardní bity a vrtáky s upínáním C 6,3 a E 6,3. upínání: 1/4 E 6,3, 6-hran. rozměry: D x Š x V (165 x 32 x 50 ). Úhlový šroubovák Wibos Junior Metall Obj. č Rychlé a jednoduché nastavení rukojeti o 360 poskytuje vysokou flexibilitu. Magnetická úhlová převodovka Pro vrtání a šroubování do max. 11 Nm, resp. do max. počtu otáček 400 ot./min. (není vhodný pro strojní použití). Velmi kompaktní konstrukce. Optimální použití na obtížně přístupných místech. upínání: 6,0, 6-hran. rozměry: D x Š x V (130 x 25 x 30 ). Příslušenství 1 2 Nástrčná rukojeť 6,0 (vhodná pro Wibos Junior Metall) Obj. č (obr. 1) Vrtací sklíčidlo ¼" Obj. č (obr. 2) katalog assy 54

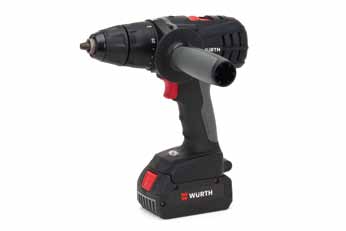

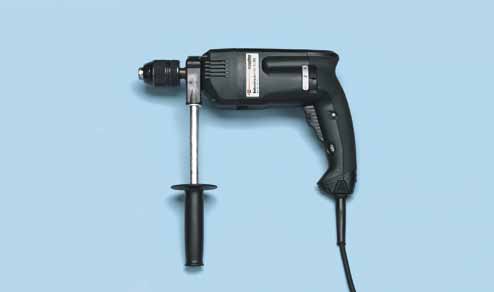

56 Akku šroubováky Akku šroubovák S 10-A Power Obj. č x akumulátor 10,8 V, 1,3 Ah, Li - lon, nabíječka, kufřík Akku vrtací šroubovák BS 10-A Obj. č x akumulátor 10,8 V, 1,3 Ah, Li - lon, nabíječka, kufřík Akku úhlový šroubovák WB10-A Obj. č x akumulátor 10,8 V, 1,3 Ah, Li - lon, nabíječka, kufřík Akku vrtací šroubovák BS 14-A Power - 14,4 V Obj. č BS 18-A Power - 18 V Obj. č BS 18-A Power Combi - 18 V s příklepem Obj. č x akumulátor, 3,0 Ah, Li-CV, nabíječka, kufřík, Bit-Box Akku vrtací šroubovák BS 96-A Solid Obj. č akumulátor 9,6 V, 1,3 Ah NiCd, nabíječka, kufřík Obj. č akumulátor 9,6 V, 2,0 Ah NiCd, nabíječka, kufřík Akku vrtací šroubovák BS 12-A Solid Obj. č x akumulátor 12 V, 2,0 Ah NiCd, nabíječka, kufřík, Bit Box Obj. č x akumulátor 12 V, 2,5 Ah NiCd, nabíječka, kufřík, Bit Box Akku vrtací šroubovák BS 12-A Solid - 12V Obj. č BS 14-A solid - 14V Obj. č BS 18-A solid - 15V Obj. č x akumulátor, 3 Ah, Li - lon, nabíječka, kufřík, Bit Box Akumulátor NiCd Akumulátor Li-Ion Akumulátorový příklepový šroubovák BS 14-A Solid Combi - 14V Obj. č BS 18-A solid combi - 18V Obj. č x akumulátor, Akumulátor NiCd 3 Ah, Li - lon, nabíječka, kufřík, Bit Box Vrtací šroubovák BS 13-SEC Obj. č W Akumulátor Li-Ion 55 katalog assy

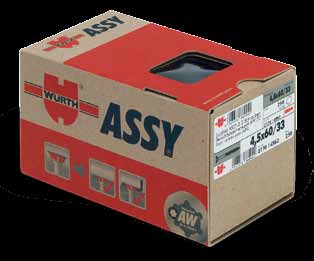

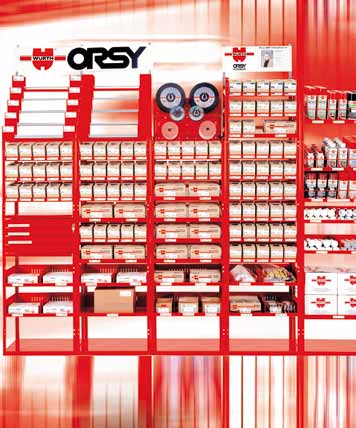

57 ASSY balení a ORSY 1 regály ASSY balení Top produkty Top zabaleny! Zvenku pevné a stabilní balení. Násypka integrovaná do víčka slouží pro rychlý a snadný přístup. Velké průhledové okénko pro snadné optické rozpoznání obsahu krabičky. Jednoduché třídění. ORSY 1 regály ORSY 1 regálové komponenty pro individuální provozní potřeby. ORSY 1 regálový systém Vám umožňuje skladování a pohotovostní výdej spotřebního materiálu a materiálů pro každodení spotřebu přesně podle Vašich potřeb. Proto jsme vyvinuli spolu s řemeslníky inteligentní regálové díly, které umožňují na jednu stranu optimální uložení různých druhů produktů a na druhou stranu individuální řešení a naplánování úložných prostor pro naše zákazníky, přesně podle potřeb jejich provozů. Optimální využití skladové plochy, která je k dispozici. Optimální přehled a kontrola stavu zásob. Rychlý přístup. Jistota při řízení zásob. Vaše výhody Šetříte místo! Šetříte čas! Šetříte náklady! Plánování Výstavba a štítkování Neustálá péče Kontrola sortimentu katalog assy 56

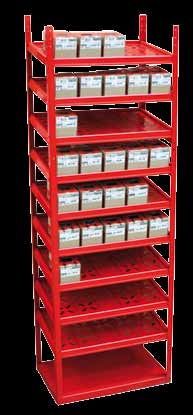

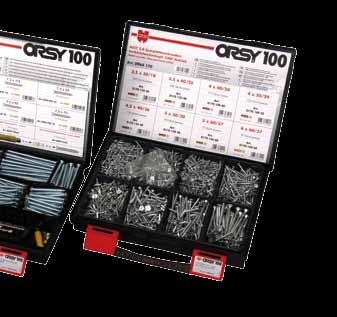

58 ORSY Orsy set Assy Basic Obj. č Orsy věž Obj. č Obsah Orsy setu Označení Obj. č. Bal./ ASSY + 4x ASSY + 4x ASSY + 4x ASSY 3,5x ASSY 3,5x ASSY 3,5x ASSY 3,5x ASSY 3,5x ASSY 3,5x ASSY 4x ASSY 4x ASSY 4x ASSY 4x ASSY 4x ASSY 4x ASSY 4x ASSY 4x ASSY 4x ASSY 5x ASSY 5x ASSY 5x ASSY 5x ASSY 5x ASSY 5x Orsy kufr 100 Sortiment ASSY 3 Obj. č Obsah Orsy kufru 100 Rozměr () Ks 3 x x x ,5 x ,5 x ,5 x ,5 x ,5 x ,5 x x x x x Celkem Orsy kufr 100 Sortiment ASSY 3 Obj. č Obsah Orsy kufru 100 Rozměr () Ks ASSY plus 4 x 45/ ASSY plus 4 x 50/33 90 ASSY plus 4 x 60/ ,5 x ,5 x x x x x x x 40/ x 50/29 75 Bit AW 20 2 Celkem Orsy kufr 100 Sortiment ASSY 3 Obj. č. A Obsah Orsy kufru 100 Rozměr () Ks Rozměr () Ks 3,5 x 30/ x 50/ ,5 x 40/ x 50/ x 40/ x 60/ x 50/ x 60/ ,5 x 40/ Celkem katalog assy

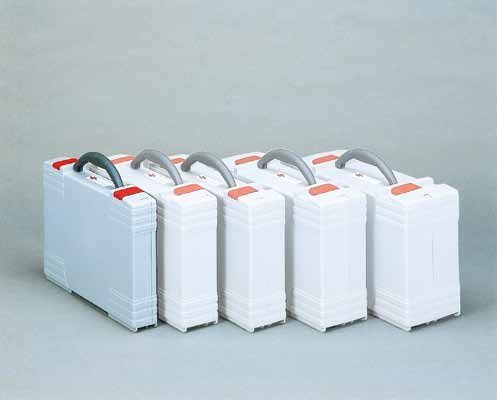

59 Kufříkový systém ORSY 200 Kufříkový systém ORSY 200 Rozměry: 465 x 325 x 71. Rozčlenění prostoru kufru pomocí plastových výlisků. Vložka se 6 přihrádkami Velikosti přihrádek: 140 x 127 x 56. Obj. č.: Bal./.: 1 Vložka s 10 přihrádkami Velikosti přihrádek: 127 x 80 x 56. Obj. č.: Bal./.: 1 Vložka s 16 přihrádkami Velikost přihrádek: 103 x 60 x 56. Obj. č.: Bal./. 1 Vložka s 8 přihrádkami Velikosti přihrádek: 127 x 103 x 56. Obj. č.: Bal./.: 1 Vložka s 12 přihrádkami Velikosti přihrádek: 105 x 85 x 56. Obj. č.: Bal./.: 1 Vložka s 20 přihrádkami Velikost přihrádek: 80 x 60 x 56. Obj. č.: Bal./.: 1 Vložka s 9 přihrádkami Velikost přihrádek: 260 x 86 x 56 (1 ), 180 x 86 x 56 (1 ), 220 x 86 x 56 (1 ), 100 x 86 x 56 (1 ), 118 x 86 x 56 (1 ), 152 x 86 x 56 (1 ), 195 x 86 x 56 (3 ) Obj. č.: Jednotlivé díly Označení Výška Rozměry Obj. č. Bal./ Plastová vložka s 6 přihrádkami Plastová vložka s 8 přihrádkami Plastová vložka s 9 přihrádkami Plastová vložka s 10 přihrádkami x 291 x 58 Plastová vložka s 12 přihrádkami Plastová vložka s 16 přihrádkami Plastová vložka s 20 přihrádkami Prázdný kufr ORSY Spony 465 x 325 x ** Etikety k popisu hlubokotažných dílů VMI * * Bal./: 1 = 10 ; **Bal./: 1 = 1pár katalog assy 58

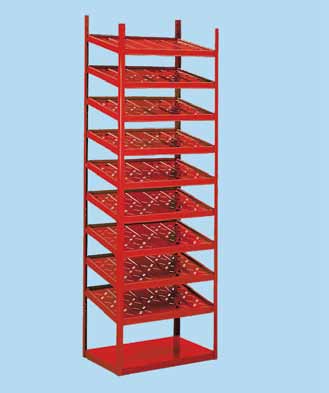

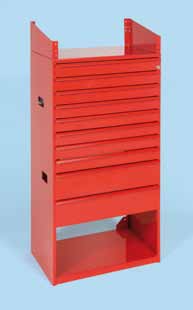

60 Regálový systém ORSY 1 Orsy modul vysoký Určeno pro velká a malá ORSY balení. Obj. č červený Obj. č zelený Obj. č modrý Policový díl pro kartonáž ORSY Pro kartonáž ORSY. Stabilní a praktické standardní obaly Würth pro všechny DIN a normované díly, rozpěrky, drobné součástky... Obj. č červený Obj. č zelený Obj. č modrý Dvoudílná police Na velké balení, kartonáž nebo otevřený produkt. S rastrem na rozdělení dělícími plechy. Obj. č červená Obj. č zelená Obj. č modrá Police pro dózy 500 ml Se 6 upevňovacími kolejnicemi na dózy s objemem náplně od 500 ml. 518 Obj. č červená Obj. č zelená Obj. č modrá katalog assy

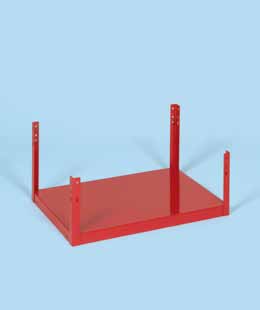

61 Regálový systém ORSY Dvojitá police pro dózy 300 ml S 12 upevňovacími kolejnicemi na dózy s objemem náplně do 300 ml. Obj. č červená Obj. č zelená Obj. č modrá Police pro kartuše S 8 upevňovacími kolejnicemi na kartuše s objemem náplně 310 ml. Obj. č červená Obj. č zelená Obj. č modrá Vyklápěcí police pro 5l kanystry Na jednoduché vylévání obsahu z 5l kanystrů. Pro 3 kanystry. Obj. č červená Obj. č zelená Obj. č modrá Police pro kbelík s lepidlem S možností upevnění vypouštěcího kohoutu. Obj. č červená Obj. č zelená Obj. č modrá Katalog Orsy obj. č. CZ katalog assy 60

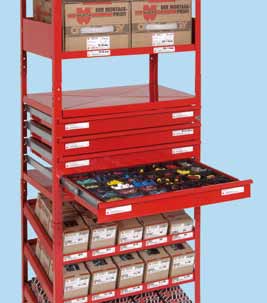

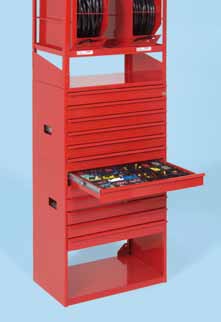

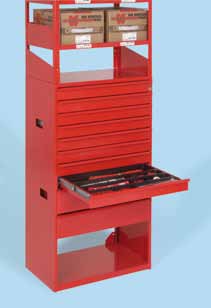

62 Regálový systém ORSY 1 Díl se 4 zásuvkami Uzamykatelný. Pro různý sortiment, drobné součástky, nástroje a nářadí. 4 zásuvky, vnitřní rozměry zásuvky: 465 x 335 x 55 (Š x H x V). 518 Obj. č Obj. č Obj. č červený zelený modrý Díl s 10 zásuvkami Uzamykatelný. Pro různý sortiment, drobné součástky, nástroje a nářadí. 10 zásuvek, vnitřní rozměry zásuvky: 8 x 465 x 335 x 55, 2 x 465 x 335 x 115 (Š x H x V) Obj. č Obj. č Obj. č červený zelený modrý Díl s 12 zásuvkami Uzamykatelný. Pro různý sortiment, drobné součástky, nástroje zásuvek, vnitřní rozměry zásuvek: 465 x 335 x 55 (Š x H x V) Obj. č Obj. č Obj. č červený zelený modrý katalog assy

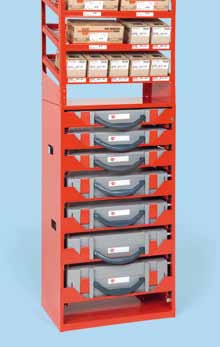

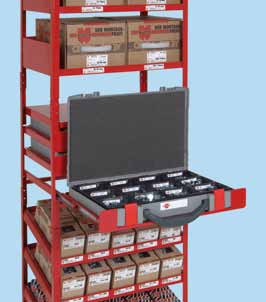

63 Regálový systém ORSY 1 Díl se zásuvkami pro 3 kufry ORSY 200 Uzamykatelný. Pro kufry ORSY 200. Max. výška kufru Obj. č Obj. č Obj. č červený zelený modrý Díl se zásuvkami pro 7 kufrů ORSY 200 Pro kufry ORSY x výška kufru 71, 3 x výška kufru 105 a 112, 1 x výška kufru Obj. č Obj. č Obj. č červený zelený modrý Spodní díl Na velká balení, kartóny... Obj. č Obj. č Obj. č červený zelený modrý katalog assy 62
