2 SLUNEČNÍ PLACHETNICE MOTIVACE Motivace O plachetnici poháněné tlakem slunečního záření, která letí napříč sluneční soustavou, snily desítky spisovatelů a fyziků. Mezi nejznámějšími byli ruský teoretik Konstantin Ciolkovskij (navrhnul plachetnici již v roce 1921) a spisovatel Arthur Clark v povídce The Lady Who Sailed The Soul z roku 1960, která popisovala závod slunečních jachtařů od Země k Měsíci. Ke čtení Návod/Start Otázky Další čtení Rozvinutá plachta první plachetnice IKAROS. Minisonda je uprostřed. Snímek je z kamery odmrštěné v malém válečku ze sondy do volného prostoru. Jejich sen se splnil až v roce Japonská miniplachetnice IKAROS (Interplanetary Kite-craft Accelerated by Radiation Of the Sun), kterou připravili ke startu odborníci z japonské kosmické agentury JAXA, startovala na palubě nosné rakety H-IIA dne 21. května Celý experiment má několik prvenství. Poprvé se podařilo úspěšně rozvinout plachtu o průměru přibližně 20 metrů, poprvé se podařilo tuto plachtu vyfotografovat za pomoci minikamer vystřelených z plachetnice v malých válečcích do prostoru vedle plachetnice a poprvé se úspěšně podařilo zvládnout manévrování s plachetnicí, například natáčení plachty za pomoci LCD odražečů, které odráží sluneční záření jinak, když jsou zapnuté a jinak, když jsou vypnuté. Druhou úspěšnou miniplachetnicí v historii se stala americká Nanosail D-2 s plachtou o průměru něco přes 3 metry a celkovou hmotností 5 kilogramů, která se dostala do provozuschopného stavu v lednu Po několika selháních systému se plachty nakonec rozvinuly samy od sebe. Nikdo to již nečekal. Zatím jde o první pokusy a ověřování principů. Tlak slunečního záření je velmi malý, u Země činí pouze 4,6 μpa pro absorbující povrch, ale při použití velké plachty a dlouhé době letu se může tento pohon stát důležitým doplňkem chemických a iontových motorů. Cílem této úlohy je pochopit základní principy pohybu tělesa v gravitačním poli a naučit se manévrovat s plachetnicí tak, abyste zvládli pohyb jak ve směru od Slunce, tak ve směru ke Slunci, tedy proti tlaku slunečního záření. Oboje je možné, pokud porozumíte základním fyzikálním principům letu sluneční plachetnice. Tyto materiály vznikly v rámci projektu OPPA CZ.2.17/3.1.00/33306 Inovace předmětů a studijních materiálů pro e-learningovou výuku v prezenční a kombinované formě studia. Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

3 SLUNEČNÍ PLACHETNICE KE ČTENÍ Pohyb v gravitačním poli Motivace Ke čtení Návod/Start Otázky Další čtení Většina planet se pohybuje po málo výstředných elipsách a pro účely naší úlohy nemusíme pohyb planety detailně počítat z gravitačního zákona. Postačí vypočítat oběžnou rychlost planety z rovnosti velikosti gravitační síly a odstředivé síly: kde r PS je vzdálenost planety od Slunce, M P je hmotnost planety a M S je hmotnost Slunce. Známe-li počáteční polohu a oběžnou rychlost, snadno již určíme pozici na kruhové oběžné dráze v rovině ekliptiky (rovina oběhu Země kolem Slunce). Povšimněte si, že hmotnost planety se na obou stranách rovnosti zkrátila. To je pro gravitační pole typické. Pohyb testovacího tělesa nezávisí na jeho hmotnosti. Toho si všimnul již Galileo Galilei, když údajně házel různé předměty z šikmé věže v Pise a zjistil, že doba jejich pádu je shodná a nezávisí na jejich hmotnosti. Vliv negravitačních sil ale na hmotnosti pohybujícího se tělesa závisí. Ještě jedna zajímavá skutečnost plyne z jednoduchého vztahu (1): Pokud chcete u tělesa kroužícího kolem Slunce přejít na oběžnou dráhu bližší ke Slunci, musí se jeho oběžná rychlost zvýšit. To je dobré mít na paměti při manévrování s plachetnicí. Pokud se těleso s polohou r a hmotností m (naše plachetnice) pohybuje v gravitačním poli tělesa o poloze R ahmotnosti M (planeta nebo Slunce), působí na něho gravitační síla podle Newtonova gravitačního zákona (1) (2) Vektor e je jednotkový vektor ve směru působení síly. Na planetu či Slunce působí samozřejmě stejně veliká síla opačného směru. Nicméně v našem případě je působení plachetnice na tato velká tělesa zcela zanedbatelné. Pohybová rovnice plachetnice (rovnice pro její polohový vektor r) v gravitačním poli blízké planety (P) a Slunce (S) bude (3) Předpokládáme, že Slunce je v počátku souřadnicové soustavy (R S= 0). Jednotkový vektor e P míří směrem k planetě, jednotkový vektor e S směrem ke Slunci. Jak vidíme, hmotnost plachetnice se na obou stranách zkrátí, takže výsledný pohyb je určen diferenciální rovnicí (4) Opět si povšimněte, že v gravitačním poli pohyb plachetnice nezávisí na její hmotnosti. Pár pouček pro zapamatování: Zavedení vektorů

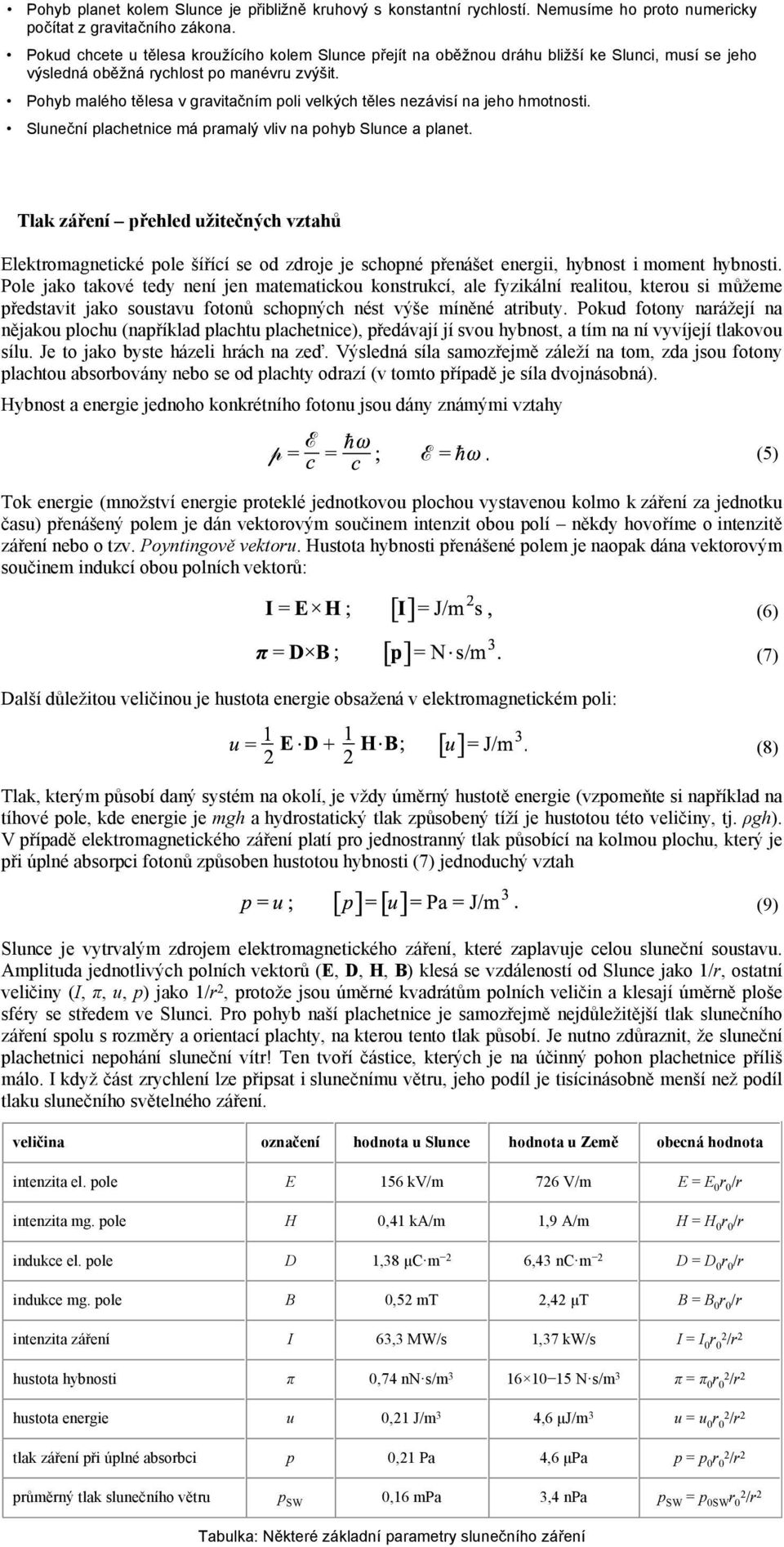

4 Pohyb planet kolem Slunce je přibližně kruhový s konstantní rychlostí. Nemusíme ho proto numericky počítat z gravitačního zákona. Pokud chcete u tělesa kroužícího kolem Slunce přejít na oběžnou dráhu bližší ke Slunci, musí se jeho výsledná oběžná rychlost po manévru zvýšit. Pohyb malého tělesa v gravitačním poli velkých těles nezávisí na jeho hmotnosti. Sluneční plachetnice má pramalý vliv na pohyb Slunce a planet. Tlak záření přehled užitečných vztahů Elektromagnetické pole šířící se od zdroje je schopné přenášet energii, hybnost i moment hybnosti. Pole jako takové tedy není jen matematickou konstrukcí, ale fyzikální realitou, kterou si můžeme představit jako soustavu fotonů schopných nést výše míněné atributy. Pokud fotony narážejí na nějakou plochu (například plachtu plachetnice), předávají jí svou hybnost, a tím na ní vyvíjejí tlakovou sílu. Je to jako byste házeli hrách na zeď. Výsledná síla samozřejmě záleží na tom, zda jsou fotony plachtou absorbovány nebo se od plachty odrazí (v tomto případě je síla dvojnásobná). Hybnost a energie jednoho konkrétního fotonu jsou dány známými vztahy Tok energie (množství energie proteklé jednotkovou plochou vystavenou kolmo k záření za jednotku času) přenášený polem je dán vektorovým součinem intenzit obou polí někdy hovoříme o intenzitě záření nebo o tzv. Poyntingově vektoru. Hustota hybnosti přenášené polem je naopak dána vektorovým součinem indukcí obou polních vektorů: Další důležitou veličinou je hustota energie obsažená v elektromagnetickém poli: Tlak, kterým působí daný systém na okolí, je vždy úměrný hustotě energie (vzpomeňte si například na tíhové pole, kde energie je mgh a hydrostatický tlak způsobený tíží je hustotou této veličiny, tj. ρgh). V případě elektromagnetického záření platí pro jednostranný tlak působící na kolmou plochu, který je při úplné absorpci fotonů způsoben hustotou hybnosti (7) jednoduchý vztah Slunce je vytrvalým zdrojem elektromagnetického záření, které zaplavuje celou sluneční soustavu. Amplituda jednotlivých polních vektorů (E, D, H, B) klesá se vzdáleností od Slunce jako 1/r, ostatní veličiny (I, π, u, p) jako 1/r 2, protože jsou úměrné kvadrátům polních veličin a klesají úměrně ploše sféry se středem ve Slunci. Pro pohyb naší plachetnice je samozřejmě nejdůležitější tlak slunečního záření spolu s rozměry a orientací plachty, na kterou tento tlak působí. Je nutno zdůraznit, že sluneční plachetnici nepohání sluneční vítr! Ten tvoří částice, kterých je na účinný pohon plachetnice příliš málo. I když část zrychlení lze připsat i slunečnímu větru, jeho podíl je tisícinásobně menší než podíl tlaku slunečního světelného záření. veličina označení hodnota u Slunce hodnota u Země obecná hodnota intenzita el. pole E 156 kv/m 726 V/m E = E r/r intenzita mg. pole H 0,41 ka/m 1,9 A/m H = H r/r indukce el. pole D 1,38 μc m 2 6,43 nc m 2 D = Dr/r indukce mg. pole B 0,52 mt 2,42 μt B = B r/r intenzita záření I 63,3 MW/s 1,37 kw/s I = I r /r hustota hybnosti π 0,74 nn s/m N s/m3 π = π r /r hustota energie u 0,21 J/m3 4,6 μj/m3 u = ur /r tlak záření při úplné absorbci p 0,21 Pa 4,6 μpa p = p r /r průměrný tlak slunečního větru p 0,16 mpa 3,4 npa p = p r /r Tabulka: Některé základní parametry slunečního záření SW SW 0SW (5) (6) (7) (8) (9)

5 Protože počáteční dráha plachetnice okolo Země je přibližně kruhová, loď létá po spirále. Podle natočení jejích plachet může buď zrychlovat, nebo naopak i zpomalovat. Proto může být plachetnice použita i pro mise, které se mají vrátit zpátky na Zemi. I když je zrychlení plachetnice velmi malé, působí velmi dlouhou dobu, a tak je možné dosáhnout velmi vysokých rychlostí. První plachetnice Cosmos 1, jejíž start se nevydařil, měla dosahovat zrychlení 0,000 5 m/s². Za jeden den by se tak její rychlost zvýšila o 160 km/h, za sto dní by dosáhla rychlosti km/h a za tři roky km/h. Při této rychlosti by dorazila k Plutu za pět let. Pro porovnání, mise New Horizons má s využitím chemického motoru a gravitace Jupiteru stejného cíle dosáhnout až za devět let. Tato rychlost je ale stále jen 0,16 rychlosti světla. Bohužel, jakmile se jednou s plachetnicí dostanete za oběžnou dráhu Jupiteru, sluneční záření je už pro plachtění slabé. Na plachty dále od Slunce můžeme ale zaměřit vysoce výkonné lasery a pohánět tak plachetnici zářením, které se vzdáleností prakticky neslábne. V budoucnosti by nám takovýto laserový pohon mohl umožnit cestu k jiným hvězdám. Někteří vědci si myslí, že toto bude možné už za několik desetiletí. Jak plachtit Sluneční plachetnice, která odstartovala ze Země, přebírá oběžný pohyb Země kolem Slunce. Při manévrování se sluneční plachetnicí se nikdy nesnažíme o přímý let k cíli. Na to je tlak slunečního záření příliš malý. Využíváme toho, že plachetnice vykonává oběžný pohyb kolem Slunce a vhodným natočením plachty se snažíme tento pohyb zbrzdit nebo urychlit, a tím dostat plachetnici na bližší nebo vzdálenější orbitu. Pro první pokusy je výhodné neuvažovat gravitační sílu způsobenou přítomností planet, ale manévrovat jen za pomoci dvou sil: tlakové síly záření, která míří kolmo na plachtu a gravitace Slunce, která míří vždy ke Slunci. Vzhledem k tomu, že plachtění je jedním z negravitačních pohybů, závisí výsledek na hmotnosti plachetnice, která se zpravidla udává jako plošná hustota hmoty plachetnice na jednotkovou hmotnost plachet: σ = m/s, (10) kde m je hmotnost plachetnice a S celková plocha její plachty. V následujícím příkladu, který je převzatý z numerické simulace popsané ve Wikipedii, šlo o plachetnici se σ = 2 g/m 2, která startovala ze Země a byla navedena na oběžnou dráhu kolem Slunce v místě, kde obíhá Země. Jako počáteční podmínka tedy byla vzdálenost od Slunce km a oběžná rychlost rovná 30 km/s. Plachta měla plnou odrazivost, tj. tlak byl dvojnásobný, než je uvedeno v tabulce z minulé kapitoly. V průběhu manévrování, které trvalo 45 dní, vykonala plachetnice dráhu podle následujícího obrázku. Manévrování plachetnice kolem Slunce popsané v textu.

6 Plachetnice se nejprve vlivem tlaku záření přesouvala směrem od Slunce. Její oběžná rychlost ale klesala až dosáhla minima v bodě P, kde převládlo gravitační přitahování Slunce. V bodě A prolétla plachetnice přísluním a efektem gravitačního praku získala dostatečnou rychlost pro opuštění sluneční soustavy. Tlak slunečního záření není jediným negravitačním pohybem, který způsobuje nekeplerovské orbity kolem Slunce. Již jsme zmínili tlak slunečního větru, který je ale o tři řády menší než tlak slunečního záření. Důležitý je také Jarkovského jev, při kterém se povrch rotujícího tělesa ohřívá na straně bližší ke Slunci a intenzivně tepelně vyzařuje na odvrácené straně od Slunce. Tím vzniká sice malá, ale dlouhodobě působící Jarkovského síla, která byla poprvé detekována u planetky Golevka v roce Zajímavá je také anomální rychlost měřená u sond Pioneer, které letí sluneční soustavou již od roku Nakonec se ukázalo, že za anomální rychlost je zodpovědný asymetrický ohřev sondy od radioizotopových generátorů elektřiny. Ohřátá část sondy vyzařovala tepelné záření, které způsobilo zpětný tah na sondy. U dlouhodobých misí je nutné s negravitačními silami počítat. Pohyb v efektivním potenciálu Energie pohybujícího se tělesa je dána formulí Energie se skládá z radiální kinetické energie, úhlové složky kinetické energie a potenciální energie. Pokud ale vyjádříme druhý člen za pomoci zákona zachování momentu hybnosti dostaneme pro energii vztah (11) (12) (13) Druhý člen je nyní závislý pouze na poloze a můžeme ho proto přiřadit k potenciálu. Interpretace členu jako kinetického nebo potenciálního je tedy relativní a závisí na úhlu našeho pohledu. Zaveďme tzv. efektivní potenciál: (14) Z první rovnice snadno určíme radiální rychlost tělesa (15) Je zjevné, že pohyb se může konat jedině v takových oblastech efektivního potenciálu, kde platí (16) Průběh efektivního potenciálu je znázorněn na obrázku. Z něho je patrné, že pro E > 0 je pohyb neomezený, r <r min, ), pohyb se koná po hyperbole. Naopak pro E < 0 je pohyb omezený, a to v intervalu r < r min, r max> a pohyb se koná po elipse. Limitními případy jsou E = 0 (pohyb po parabole) a E = E (pohyb po kružnici r = r ). min 0

7 Efektivní potenciál.

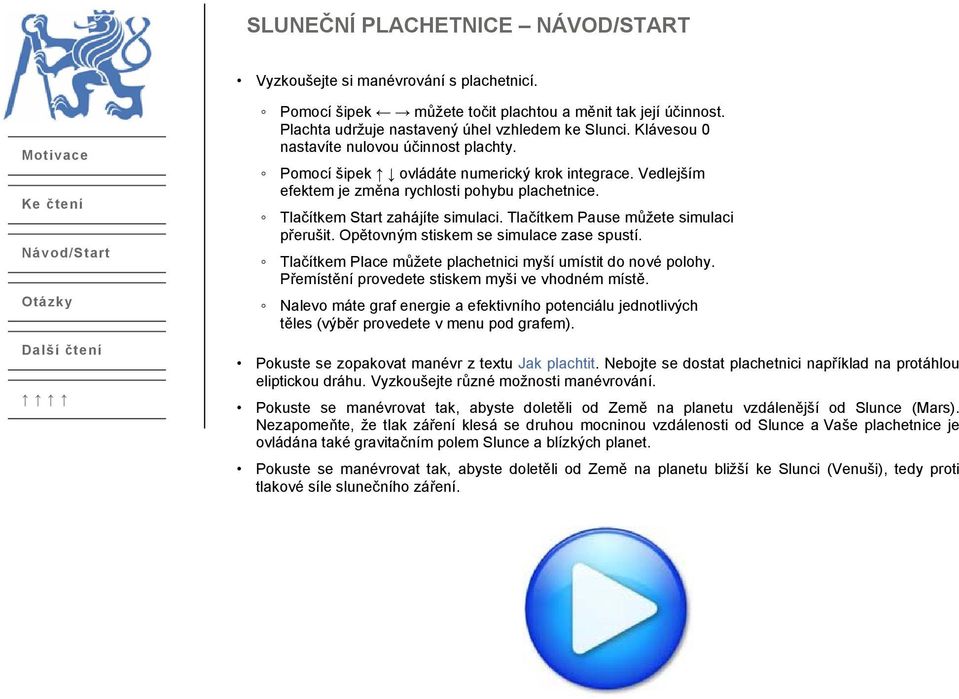

8 SLUNEČNÍ PLACHETNICE NÁVOD/START Vyzkoušejte si manévrování s plachetnicí. Motivace Ke čtení Návod/Start Otázky Další čtení Pomocí šipek můžete točit plachtou a měnit tak její účinnost. Plachta udržuje nastavený úhel vzhledem ke Slunci. Klávesou 0 nastavíte nulovou účinnost plachty. Pomocí šipek ovládáte numerický krok integrace. Vedlejším efektem je změna rychlosti pohybu plachetnice. Tlačítkem Start zahájíte simulaci. Tlačítkem Pause můžete simulaci přerušit. Opětovným stiskem se simulace zase spustí. Tlačítkem Place můžete plachetnici myší umístit do nové polohy. Přemístění provedete stiskem myši ve vhodném místě. Nalevo máte graf energie a efektivního potenciálu jednotlivých těles (výběr provedete v menu pod grafem). Pokuste se zopakovat manévr z textu Jak plachtit. Nebojte se dostat plachetnici například na protáhlou eliptickou dráhu. Vyzkoušejte různé možnosti manévrování. Pokuste se manévrovat tak, abyste doletěli od Země na planetu vzdálenější od Slunce (Mars). Nezapomeňte, že tlak záření klesá se druhou mocninou vzdálenosti od Slunce a Vaše plachetnice je ovládána také gravitačním polem Slunce a blízkých planet. Pokuste se manévrovat tak, abyste doletěli od Země na planetu bližší ke Slunci (Venuši), tedy proti tlakové síle slunečního záření.

9 SLUNEČNÍ PLACHETNICE OTÁZKY Vyplňte prosím následující jednoduchý test, který ověří, zda jste porozuměli problematice sluneční plachetnice. V jedné otázce může být i několik správných odpovědí nebo nemusí být správná žádná. Po vyplnění stiskněte tlačítko Odeslat. Motivace Ke čtení Návod/Start Otázky Další čtení 1. Sluneční plachetnice je běžný dopravní prostředek scifi byly otestovány základní principy 2. Tlaková síla způsobená slunečním zářením míří od Slunce ke Slunci kolmo na rychlost tělesa 3. Ve dvojnásobné vzdálenosti od Slunce tlak záření zůstane stejný klesne na polovinu klesne na čtvrtinu 4. Tlak slunečního záření patří výhradně k negravitačním pohybům ano ne 5. Poyntingův vektor je tok energie tok hybnosti tok náboje 6. Tlak slunečního záření má rozměr J/m Pa T/V 3 7. Síla způsobená slunečním větrem je v porovnání se silou způsobenou tlakem záření větší menší přibližně stejná (ekvipartiční teorém) 8. Síla způsobená tlakem slunečního záření závisí na povrchové úpravě plachty závisí na hmotnosti plachty závisí na orientaci plachty 9. Energie elektromagnetického pole je E D + H B E D ½ E D + ½ H B 10. Síla způsobená tlakem slunečního záření závisí na ploše objektu na orientaci objektu na hmotnosti objektu na rychlosti objektu Odeslat Obnovit

10 SLUNEČNÍ PLACHETNICE DALŠÍ ČTENÍ Algoritmus pohybu plachetnice Motivace Ke čtení Návod/Start Otázky Další čtení V nejjednodušším přiblížení je možné uvažovat pohyb plachetnice na samostatné oběžné dráze kolem Slunce (například shodné s oběžnou dráhou Země). Na plachetnici působí síla tlaku záření mířící kolmo na rovinu plachty a využívající pouze kolmou část plochy namířené ke Slunci. Označíme-li S plochu plachty, n jednotkový vektor normály mířící kolmo na odraznou plochu a e S jednotkový vektor směrem ke Slunci, bude síla působící na plachetnici rovna kde p 0 je tlak slunečního záření u Země, S je plocha plachty, r ZS je vzdálenost Země od Slunce a r je aktuální vzdálenost plachetnice od Slunce. Skalární součin n e s je roven jedné, pokud je plachta orientována kolmo na Slunce a je maximálně využita a je nulový, pokud je plachta orientována bokem a žádné sluneční záření na ni nedopadá. Směr působící síly je n. Druhou silou působící na plachetnici je gravitační síla Slunce (17) Již v přítomnosti obou sil F 1 a F 2 je možné si vyzkoušet základy manévrování s plachetnicí. Úlohu je samozřejmě možné si zkomplikovat gravitačním působením mateřské planety, ze které plachetnice vylétla a cílové planety, ke které má dolétnout (18) (19) Ve větší vzdálenosti od planety je její vliv samozřejmě zanedbatelný. Výsledná pohybová rovnice plachetnice je což je soustava tří obyčejných diferenciálních rovnic druhého řádu pro polohy x(t), y(t), a z(t) plachetnice. Výhodnější je ale řešení soustavy šesti rovnic prvního řádu ve tvaru (20) (21) Známe-li počáteční polohu a rychlost plachetnice, můžeme použít některou standardní metodu na řešení diferenciálních rovnic, například Rungeovu-Kuttovu metodu 4. řádu, která je implementovaná v každém programovém celku pro numerické výpočty (například Mathematica, MATLAB atd.). Pro jistotu zde uvádíme příslušný diferenční předpis: Označme ξ = (r, v) šestici poloh a rychlostí plachetnice, tedy budeme hledat hodnoty ξ 1 až ξ 6. První tři hodnoty jsou polohy, další tři jsou rychlosti. Námi hledané funkce ξ k(t); k = 1,... 6 splňují soustavu rovnic (21), kterou přepíšeme do tvaru Časovou osu rozdělíme na dílky s intervalem Δt. Předpokládejme, že známe polohu a rychlost v počátečním čase t. Potom určíme 0 (22) (23) a přibližné řešení v čase t + Δt dostaneme ze vztahů (24)
