1 Vysoká škola báňská Technická univerzita Ostrava Hornicko-geologická fakulta Institut geodézie a důlního měřictví Ing. Hana Staňková, Ph.D. Ing. Filip Závada GEODÉZIE II 8. Technologie GNSS Navigační systémy 1

důlního měřictví Ing. Hana Staňková, Ph.D. Ing. Filip Závada GEODÉZIE II 8.

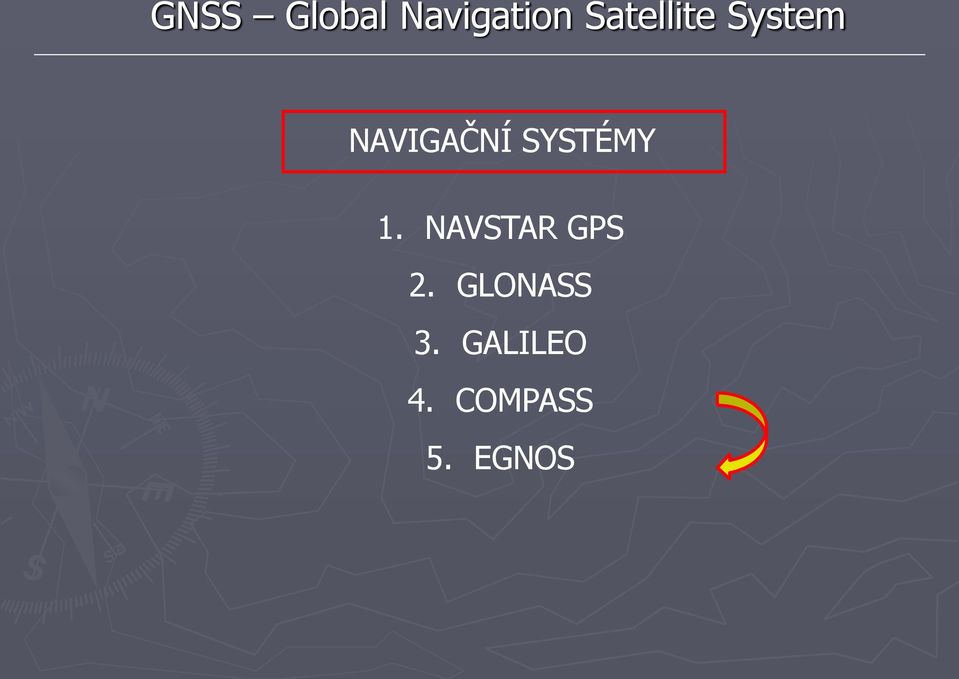

2 GNSS Global Navigation Satellite System NAVIGAČNÍ SYSTÉMY 1. NAVSTAR GPS 2. GLONASS 3. GALILEO 4. COMPASS 5. EGNOS

NAVSTAR GPS Navigation System using Timing and Ranging Global Positioning System Vojenský globální navigační satelitní systém provozovaný ministerstvem obrany USA.

3 NAVSTAR GPS Navigation System using Timing and Ranging Global Positioning System Vojenský globální navigační satelitní systém provozovaný ministerstvem obrany USA. Tento systém je určen časem GPST a geocentrickým souřadným systémem WGS-84. Struktura: kosmický segment GPS družice, V současnosti 32 družic, 6 oběžných drah sklon k rovníku 55, perioda 11 h 58 min výška km nad Zemí, řídící segment řídící a monitorovací stanice, uživatelský segment - je tvořen GPS přijímači uživatelů: Anténa + procesor přijímače + stabilní hodiny.

Struktura: kosmický segment GPS družice, V současnosti 32 družic, 6 oběžných drah sklon k rovníku 55, perioda 11 h 58 min výška 20 200

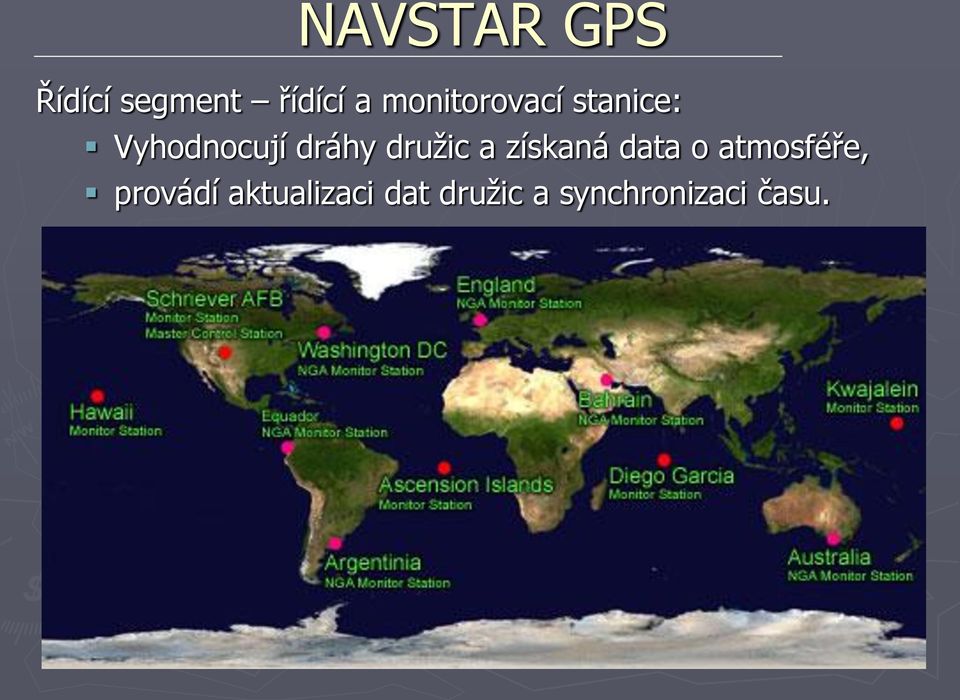

4 NAVSTAR GPS Řídící segment řídící a monitorovací stanice: Vyhodnocují dráhy družic a získaná data o atmosféře, provádí aktualizaci dat družic a synchronizaci času.

5 NAVSTAR GPS Další frekvence: L3 monitoring vysokoenergetických zdrojů, L4 měření ionosférické refrakce, L5 signál Safety-of-Life (SOL) letectví + od r.2011: frekvence M (military) a L2C

6 GLONASS Global'naya Navigatsionnaya Sputnikovaya Sistema Původně sovětský, nyní ruský vojenský GNSS. Systém tvoří: 24 družic 3 oběžné dráhy, sklon 65, výška km Frekvenční identifikace družic (FDMA), stejné sekvence C/A a P kódů x odlišné nosné frekvence f 1 = 1602 Mhz + 0,5625n; f 2 =1246 Mhz + 0,4375n n číslo frekvenčního kanálu Souřadný systém PZ90.02, systémový čas GLONASS T Od r se využívá i v ČR.

stejné sekvence C/A a P kódů x odlišné nosné frekvence f 1 = 1602 Mhz + 0,5625n; f 2 =1246 Mhz + 0,4375n

7 Galileo Evropský globální navigační systém alternativa GPS a GLONASS. Výstavbu zajišťují státy EU a Evropská kosmická agentura (ESA). Sídla institucí Administrativní centrum (GSA) Brusel (B) => Praha (CZ) 2012 Technologické centrum (GCC) Oberpfaffenhofen (D) Vývojové centrum (ESTEC) Noordwijk (NL)

Sídla institucí Administrativní centrum (GSA) Brusel (B) => Praha (CZ)

Systém tvoří: Galileo 30 (27+3) operačních družic, perioda 14 h 05 min 3 oběžné dráhy ve výšce 23 200 km, sklon 56 k rovníku.

8 Systém tvoří: Galileo 30 (27+3) operačních družic, perioda 14 h 05 min 3 oběžné dráhy ve výšce km, sklon 56 k rovníku. souřadný systém GTRF, systémový čas GST Služby: Otevřená služba (OS) 2 pásma, přesnost 4 m v poloze, Komerční služba (CS) šifrovaná, zpoplatněná, Bezpečnost života (SOL) šifrovaná, řízení letového provozu, Vypátrat a zachránit (SAR) družicová záchranná služba, Veřejně regulovaná služba - určeno pro bezpečnostní složky

souřadný systém GTRF, systémový čas GST Služby: Otevřená služba (OS) 2 pásma, přesnost 4 m v poloze, Komerční

Compass Lokální čínský navigační systém Beidou => globální Compass Compass má tvořit 35 družic: 27 z nich bude na středním zemském orbitu (21 500 km), 5 na geostacionární

9 Compass Lokální čínský navigační systém Beidou => globální Compass Compass má tvořit 35 družic: 27 z nich bude na středním zemském orbitu ( km), 5 na geostacionární dráze pohyb jen v určité lokalitě, 3 na geosynchronní dráze ( km). Služby: Otevřená služba bezplatná, přesnost do 10 m. Koncesovaná služba přesnější, vojenské účely.

dráze pohyb jen v určité lokalitě, 3 na geosynchronní dráze (35 800 km).

Aplikace SBAS, považuje se za předstupeň GNSS Galileo.

10 EGNOS European Geostationary Navigation Overlay Service Korekce signálu GPS, určování stavu družic a ionosféry. Konsorcium poskytovatelů letových provozních služeb ESSP SAS. Aplikace SBAS, považuje se za předstupeň GNSS Galileo. Tvoří jej 27 pozemních monitorovacích stanic a několik geostacionárních družic komerčních objektů. Služby: Otevřená služba, Bezpečnost života, Data Access Server

11 Další GNSS systémy DORIS Francouzský dopplerovský systém. Navigace, zjišťování drah satelitů a určování EOP. IRNSS Indický geostacionární navigační systém. QZSS Japonský lokální satelitní systém.

12 CZEPOS = Česká síť permanentních stanic pro určování polohy. Celkem 28 referenčních stanic provozovaných ZÚ + 22 ostatní

13 STARŠÍ FORMÁT RTCM2 náročnější na objem dat NOVÝ FORMÁT RTCM3 časově a ekonomicky výhodnější

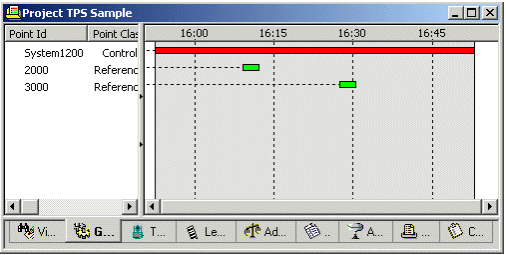

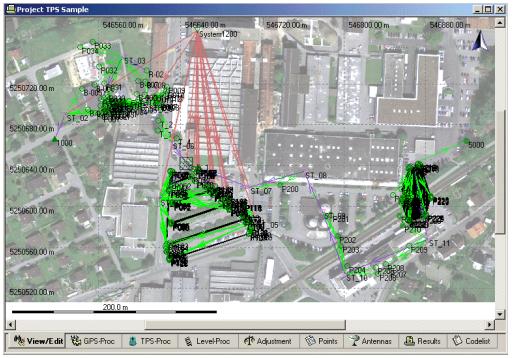

14 RINEX Data korekcí GPS+GLONASS Postprocessing CZEPOS POSKYTUJE: RINEX GPS+GLONASS VIRTUÁLNÍ RINEX GG

15 TopNet Provozovatel: Geodis Brno, spol. s.r.o. 32 GNSS stanic podporujících GPS a GLONASS. Ostatní stanice: ÚSMH AVČR, VŠB-TUO, ZU Plzeň, EPOSA (A). Korekce: DGPS, RTK, VRS, RINEX.

16 Trimble VRS Trimble Navigation Limited - V ČR 24 referenčních stanic + 8 z Německa. Signály: GPS+GLONASS. Služby: DGPS, RTK, VRS, RINEX.

17 Česká vesmírná kancelář Obecně prospěšná společnost založená v r Hlavní aktivity: informační a poradenská činnost, spolupráce s ostatními kosmickými agenturami, zastoupení ČR v Mezinárodní astronomické federaci (IAF), rozvoj v oblasti kosmických technologií. V červenci 2012 vláda schválila návrh na vypracování koncepce Národní vesmírné agentury.

agenturami, zastoupení ČR v Mezinárodní astronomické federaci (IAF), rozvoj v oblasti
