A,B OBJEDNATEL: AKCE: STUPEŇ: ČÁST DOKUMENTACE: VEDOUCÍ ZPRACOVATELSKÉHO TÝMU: SAFE TREES, s.r.o. FORMÁT: POČET STRAN: 19 DATUM: 07/2011

Transkript

1 OBJEDNATEL: AKCE: STUPEŇ: ČÁST DOKUMENTACE: Městys Černá Hora, Náměstí Míru 50, Černá Hora Regenerace zeleně vybraných lokalit městyse Černá Hora Podklad pro žádost o dotace z Evropských fondů A,B PRŮVODNÍ A TECHNICKÁ ZPRÁVA ZHOTOVITEL: VEDOUCÍ ZPRACOVATELSKÉHO TÝMU: SAFE TREES, s.r.o. Ing. JAROSLAV KOLAŘÍK, Ph.D NA ŠTĚPNICI 945, ROSICE ZPRACOVATELSKÝ TÝM: Tel: , Fax : Ing. KATEŘINA NEHYBOVÁ, DiS. FORMÁT: A4 POČET STRAN: 19 DATUM: 07/2011 VÝKRES: PARÉ: A,B

2 OBSAH A. PRŮVODNÍ ZPRÁVA... 3 A.1 Identifikace stavby... 3 A.1.1 Objednatel:... 3 A.1.2 Projektant:... 3 A.1.3 Název stavby:... 3 A.1.4 Místo stavby: Černá Hora... 3 A.1.5 Stupeň: Projektová dokumentace pro žádost o dotaci z OPŽP... 3 A.1.6 Datum: 06/ A.2 Stavba... 3 A.2.1 Seznam dotčených parcel pro řešené území... 3 A.2.2 Dosavadní využití území... 4 A.3 Podklady... 4 A.4 Ochranná pásma a chráněné zájmy:... 4 A.5 Vliv na životní prostředí... 4 A.6 METODIKA POUŽÍVANÁ PŘI DENDROLOGICKÉM PRŮZKUMU... 4 B. TECHNICKÁ ZPRÁVA... 7 B.1 Cíl PROJEKTU... 7 B.2 POPIS ŘEŠENÝCH LOKALIT... 7 B.2.1 BUDOVATELSKÁ... 7 B.2.2 MATEŘSKÁ ŠKOLA... 8 B.2.3 NA ULICI... 9 B.2.4 NÁMĚSTÍ MÍRU B.2.5 PARK NAD ŠKOLOU B.2.6 SÍDLIŠTĚ SKLENÍK B.2.7 ŠKOLNÍ B.2.8 ÚVOZEK B.2.9 ZÁHUMENSKÁ B.2.10 ZÁKLADNÍ ŠKOLA B.2.11 ZDRAVOTNÍ STŘEDISKO B.3 Technologie prováděných prací B.3.1 Ošetření dřevin B.3.2 Příprava stanoviště B.3.3 Vegetační prvky B.4 Následná péče C. Technické normy a předpisy... 19

3 A. PRŮVODNÍ ZPRÁVA A.1 IDENTIFIKACE STAVBY A.1.1 Objednatel: Městys Černá Hora nám. Míru Černá Hora Telefon Fax Internetová stránka: A.1.2 Projektant: SAFE TREES, s.r.o. Na Štěpnici 945, Rosice Vedoucí zpracovatelského týmu: Ing. Jaroslav Kolařík, Ph.D Zpracovatelský tým: Ing. Kateřina Nehybová, DiS. A.1.3 Název stavby: Regenerace zeleně vybraných lokalit městyse Černá Hora A.1.4 Místo stavby: Černá Hora A.1.5 Stupeň: A.1.6 Datum: 06/2011 A.2 STAVBA Projektová dokumentace pro žádost o dotaci z OPŽP A.2.1 Seznam dotčených parcel pro řešené území LOKALITA A ČÍSLO PARCELY MAJITEL Budovatelská 949/3 Městys Černá Hora 1053 Městys Černá Hora 949/1 Městys Černá Hora Mateřská školka 950/1 Městys Černá Hora 950/2 Městys Černá Hora 821/1 Městys Černá Hora Na Ulici 903 Městys Černá Hora 1083 Městys Černá Hora Náměstí Míru 607/1 Městys Černá Hora Park nad školou 427 Městys Černá Hora Sídliště Skleník 3

4 1259/2 Městys Černá Hora 1264/2 Městys Černá Hora 1264/3 Městys Černá Hora 1260/4 Městys Černá Hora Školní 426 Městys Černá Hora Úvozek 545 Městys Černá Hora Záhumenská 779/1 Městys Černá Hora 779/2 Městys Černá Hora 779/3 Městys Černá Hora 779/4 Městys Černá Hora Základní škola 427 Městys Černá Hora 425/1 Městys Černá Hora 424/1 Městys Černá Hora Zdravotní středisko 949/1 Městys Černá Hora 953 Městys Černá Hora 951/1 Městys Černá Hora A.2.2 Dosavadní využití území V řešeném území nebude změněno funkční využívání. A.3 PODKLADY Projekt péče o stromy (SafeTrees, s.r.o.) 2011 Místní průzkum 2011 A.4 OCHRANNÁ PÁSMA A CHRÁNĚNÉ ZÁJMY: Stavba bude realizována v souladu s podmínkami územního plánu. Ochranná pásma technických sítí jsou v návrhu respektována dle platných zákonů, vyhlášek, norem a jednotlivé stavební zásahy jsou řešeny tak, aby nebyly v konfliktu s podmínkami jednotlivých správců. Před samotnou realizací je potřeba provést vytyčení stávajících inženýrských sítí. A.5 VLIV NA ŽIVOTNÍ PROSTŘEDÍ Stavba bude mít pozitivní vliv na kvalitu životního a obytného prostředí. Při stavbě budou stávající stromy zabezpečeny dle ČSN Zabezpečení stávající vegetace bude posouzeno před započetím prací individuálně, bude zvolena účinná ochrana kořenové zóny, ochrana proti mechanickému poškození nebo jiných nežádoucích vlivů. Při realizaci bude dodržován zákon č. 185/2001 o odpadech. A.6 METODIKA POUŽÍVANÁ PŘI DENDROLOGICKÉM PRŮZKUMU firma SAFETREE, s.r.o. Rosice u Brna ing. Jaroslav Kolařík, Ph.D. Determinace taxonu Při určování druhu hodnocených stromů byla použita botanická nomenklatura dle publikace Květena ČR (1.-5. díl). Průměr Průměr kmene byl měřený ve výšce 1,3 m s přesností 2 cm. Fyziologické stáří Jedná se o zařazení stromu do kategorie podle vývojového stádia jedince. 4

5 1 výsadba ve stádiu aklimatizace 2 aklimatizovaná výsadba, jedinec v období dynamického růstu 3 mladý strom dorůstající rozměrů dospělého jedince 4 dospělý strom, projevuje se stagnace růstu 5 starý jedinec, ústup koruny Stabilita Odhad možného ohrožení provozní bezpečnosti jedincem na základě pozorovatelných defektů větvení, infikace kmene, výskytu dutin či trhlin v kmenové i korunové části, příp. v důsledku viditelného narušení kořenového systému. Hodnotí se především odolnost proti zlomu, v oblasti odolnosti proti vyvrácení pouze vizuálně patrné symptomy. 0 bez zjištěných symptomů narušení statických poměrů 1 mírné narušení statických poměrů (nutné další sledování) 2 významnější narušení stability stromu (nutná častá kontrola 1-2x ročně, příp. sanace) 3 riziko pádu kosterních větví, rozsáhlý defekt (pokud není možná sanace defektu, nutné odstranění stromu) 4 havarijní stav, rozpadající se koruna či kmen Zdravotní stav Souhrnná charakteristika definující stav mechanického poškození jedince. Hlavním významem je vyjádření provozní bezpečnosti stromu. 0 zdravotní stav výborný 1 zdravotní stav dobrý 2 zdravotní stav zhoršený 3 zdravotní stav výrazně zhoršený 4 zdravotní stav silně narušený 5 havarijní jedinec Vitalita Souhrnná charakteristika popisující životaschopnost (dynamiku průběhu fyziologických funkcí) stromu jako živého organismu. Zhoršení vitality může být způsobeno nevhodnými stanovištními poměry, napadením škůdci, příp. vlivem okolního porostu. 0 vitalita výborná 1 vitalita mírně snížená 2 vitalita zhoršená, koruna začíná prosychat 3 vitalita výrazně zhoršená, prosychání dynamicky pokračuje 4 vitalita zbytková 5 suchý strom Technologie ošetření Navrhovaná technologie ošetření stromu. Kácení stromů Pokácení stromu s rozřezáním a odstraněním větví a kmene do vzdálenosti 20 m se složením na hromady nebo s naložením na dopravní prostředek. Je doporučené, aby kácení stromů rostoucích mimo les vždy realizovala odborná arboristická firma pomocí proškolených pracovníků. Kód Subkód Popis položky SK Směrové kácení SP Směrové kácení s přetažením stromu KS PK Postupné kácení bez nutnosti spouštění kmene a částí koruny ZP Postupné kácení ve ztížených podmínkách s nutností spouštění částí kmene a koruny Odstranění pařezu Odstranění pařezu pokáceného stromu odfrézováním až do hloubky 100 mm. Bez zasypání jámy vzniklé frézováním. Kód Subkód Popis položky F -- Odstranění pařezu frézováním Řez stromů Řez stromů realizovaný s využitím výškové techniky (hydraulická plošina či stromolezecká technika) spolu s přemístěním odstraněných větví na vzdálenost do 20 m a složením na hromady. 5

6 Kód Subkód Popis položky RV -- Výchovný řez - řez mladého stromu za účelem zapěstování jeho koruny. Cílem je založení tvarově charakteristické koruny pro daný druh či kultivar a přizpůsobení funkčním požadavkům stanoviště (např. úpravou podchodné, podjezdné výšky, redukcí koruny směrem k budovám, veřejnému osvětlení či jiným překážkám.) RZ -- Zdravotní řez - řez zaměřený na řešení zdravotního stavu stromu. Odstraňují se především větve suché, vitalitně oslabené, nevhodné z hlediska architektury koruny, křížící se, infikované či napadené škůdci, rizikové z hlediska provozní bezpečnosti. To vše při zachování charakteristického habitu daného taxonu. Zdravotní řez primárně řeší cíle řezu bezpečnostního. Redukční řez řez zmenšující objem koruny nebo zakracující větve. Nezahrnuje řez zdravotní. Zásah musí být proveden citlivě při zachování druhově charakteristického habitu ošetřovaného jedince a maximálním přizpůsobení velikosti a tvaru koruny funkčním požadavkům stanoviště RR SP Redukční řez směrem k překážce OR Redukční řez obvodový za účelem snížení těžiště koruny za účelem stabilizace stromu Sesazovací řez (hluboký řez kosterního větvením který výrazně převyšuje obvodovou SR redukci možné realizovat výhradně u krátkověkých dřevin s výbornou kmenovou výmladností vrby, topoly) PV úprava podchodné/podjezdné výšky RB -- Bezpečnostní řez odstraňování suchých větví s průměrem nad (3) 5 cm vč., (stabilizace) odlehčení větví se zřetelnými staticky významnými defekty, které bezprostředně ohrožují provozní bezpečnost. Odstraňování větví zavěšených či zlomených. Neřeší komplexní statické poměry celého stromu (možnost vývratu, zlomu kmene či velkých kosterních větvení). Tvarovací řez korun stromů (účelem tohoto typu řezu je pravidelná redukce celého objemu sekundární koruny) RT HL Pravidelný řez na hlavu CP Pravidelný řez na čípek ZZ Znovuzapěstování přerostlého tvarovacího řezu (se selektivním ponecháním delších výhonů nad původní úrovní tvarování) RPB -- Přírodě blízké ošetření koruny stromů speciální zásah do korun senescentních stromů zaměřený nejen na stabilizaci stromu a podporu jeho regenerace, ale i na podporu jeho kolonizace doprovodnými organismy (hmyz, houby apod.). Realizaci je nutné svěřit kompetentní arboristické firmě. Bezpečnostní vazby Instalace bezpečnostních vazeb na staticky oslabené stromy. Úkon zahrnuje jak veškerý instalační materiál, tak i vlastní umístění vazby v koruně. Kód Subkód Popis položky Instalace bezpečnostní vazby dynamické ze VD syntetických materiálů nepředepjaté H Horní úroveň víceúrovňové vazby D Dolní úroveň víceúrovňové vazby Instalace bezpečnostní vazby statické předepjaté VS H Horní úroveň víceúrovňové vazby D Dolní úroveň víceúrovňové vazby VK -- Kontrola již instalované vazby detailní kontrola nosných prvků vazby s úpravou nikoli náhradou 6

7 B. TECHNICKÁ ZPRÁVA B.1 CÍL PROJEKTU Vytipované lokality zařazené do projektu Regenerace zeleně vybraných lokalit městyse Černá Hora jsou klíčové v systému zeleně města. Byly zvoleny zejména plochy veřejné vybavenosti: mateřská škola, základní škola, zdravotní středisko, park nad základní školou, ulice Budovatelská, Na Ulici, Školní, Záhumenská a nově vznikající sídliště Skleník. Hlavní složky žádosti o dotace jsou tvořeny plánem péče o stávající zeleň tak, aby byla maximálně podpořena její perspektiva v ploše, plán kácení vychází z dendrologického posudku, který odhalil řadu problematických míst. Cílem všech navržených zásahů je v první řadě bezpečnost, dále zvýšení biodiverzity a dlouhodobá udržitelnost navržených opatření a výsadeb s ohledem na omezené prostředky financování. B.2 POPIS ŘEŠENÝCH LOKALIT B.2.1 BUDOVATELSKÁ Ulice Budovatelská se pomyslně skládá ze dvou různých částí. Jihovýchodní je osázena směsí jehličnanů a bříz, všechny stromy mají málo prostoru jak v kořenové zóně, tak také v nadzemní části hustému sponu. V druhé části převažují hlavně ovocné dřeviny a škumpa. Hodnoceno bylo 33 dřevin, z důvodu provozní bezpečnosti 8 z nich je navrženo ke kácení (zejména v JV části). Oproti tomu je 8ks navrženo k výsadbě. 1 Sorbus aucuparia 2 Sorbus aucuparia 3 Prunus avium Plena 4 Pyrus calleryana Chanticleer 5 Pyrus calleryana Chanticleer 6 Pyrus calleryana Chanticleer 7 Pyrus calleryana Chanticleer 8 Pyrus calleryana Chanticleer 7

8 B.2.2 MATEŘSKÁ ŠKOLA Zahrada mateřské školy postrádá vzrostlé dřeviny, které by poskytly možnost stínu. Hodnoceno bylo 14 položek, z toho 3 byly navrženy k odstranění. Kromě tří stromů jsou na exponovaných nebo hůře přístupných místech navrženy půdopokryvné dřeviny jako náhrada trávníku. Celkem bude vysazeno na 172ks keřů. 1 Hypericum calycinum - 6,5m 2 2 Vinca minor - 28m 2 3 Quercus robur 4 Tilia cordata 5 Tilia cordata 8

9 B.2.3 NA ULICI Lokalita Na Ulici se soustředí hlavně na centrální parkově upravenou plošku se zbytky parku. Cílem je toto zákoutí otevřít a lépe a bezpečněji zpřístupnit. Hodnoceno bylo 14 položek, 3 jsou navrženy k odstranění. Výsadba je zastoupena pouze jedním stromem, ale také 144ks keřů. 1 Syringa meyeri Palibin - 18m 2 2 Tilia cordata 3 Vinca minor - 18m 2 9

10 B.2.4 NÁMĚSTÍ MÍRU Náměstí v centru městyse má příjemný charakter a je definováno pouze lípou. V tomto duchu je navrženo i opatření. Zhodnoceno bylo 24 položek a 4 jsou navrženy k pokácení. Mimo lípy je řešen vstup na radnici, který je v současné době předsazen vegetací charakterově náležící spíše na hřbitov. Radnice je zajímavá budova, smyslem je ji ukázat a pohled na hlavní vchod otevřít. Vysazeno bude 5 stromů a 325ks keřů. 1 Tilia cordata 2 Tilia cordata 3 Tilia cordata 4 Tilia cordata 5 Prunus serrulata Kiku-Shidare-Sakura podrost Hypericum calycinum - 32m 2 6 Hypericum calycinum - 53m 2 10

11 B.2.5 PARK NAD ŠKOLOU Specifický park až lesního charakteru neláká k pobytu. Bude citlivě probráno stromové patro tak, aby se uvolnil prostor namísto jehličnanů také listnatým dřevinám. Hodnoceno bylo 50položek a 8 je navrženo k odstranění. Výsadby lze provádět pouze omezeně. Předpokládá se, že po další dekádě bude potřeba pokračovat v další transformaci, prozatím byly navrženy pouze dva stromy. 1 Quercus robur 2 Tilia cordata 11

12 B.2.6 SÍDLIŠTĚ SKLENÍK Nová čtvrť městyse je prozatím charakterizována nahodilou výsadbou, materiál ne nevhodně zvolený a nekvalitní. Proto se přistoupilo k tomu, že bude založena nová alej o dvou částech z atraktivních dřevin a ty neperspektivní budou odstraněny. 1 Acer campestre 2 Acer campestre 3 Acer campestre 4 Acer campestre 5 Acer campestre 6 Acer campestre 7 Acer campestre 8 Prunus serrulata Amanogawa 9 Prunus serrulata Amanogawa 10 Prunus serrulata Amanogawa 11 Prunus serrulata Amanogawa 12 Prunus serrulata Amanogawa 13 Prunus serrulata Amanogawa 14 Prunus serrulata Amanogawa 12

13 B.2.7 ŠKOLNÍ Ulice školní je hustě osázena podobně jako spodní část ulice Budovatelské. Hlavní zastoupení mají jehličnany a bříza. Není možné po odkácení několika jedinců do lokality sázet. B.2.8 ÚVOZEK Inventarizace odhalila vážné problémy na mapovaných břízách. V minulosti proběhla rekonstrukce vozovky a stromy mají poškozené kořeny. Z důvodu bezpečnosti většina stromů musí být pokácena. Hondoceno bylo 13 dřevin, z toho 8 je navrženo k odstranění. Nové výsadby čítají 6ks a pro zpevnění svahu 335ks půdopokryvných dřevin. 1 Hedera helix - 67m 2 2 Pyrus calleryana Chanticleer 3 Pyrus calleryana Chanticleer 4 Pyrus calleryana Chanticleer 5 Pyrus calleryana Chanticleer 6 Pyrus calleryana Chanticleer 7 Pyrus calleryana Chanticleer B.2.9 ZÁHUMENSKÁ Na ulici Záhumenská byl zmapován asi nejhustší liniový prvek. Naprosto není možné kamkoli vysazovat. Hodnoceno bylo 29 položek, 8 je navrženo k pokácení, bohužel pouze jedna výsadba. 1 Tilia cordata 13

14 B.2.10 ZÁKLADNÍ ŠKOLA Hodnoceno bylo 23 položek, 4 navrženy k pokácení. V zahradě základní školy hlavní problém spočívá ve velmi husté skupině jehličnanů přímo před okny budovy školy. Navržena je částečná likvidace. Je ale potřeba, aby přímo před samotnou realizací byl stav této skupina znovu prověřena a rozhodnutí které dřeviny budou odstraněny, vycházelo z nejaktuálnějšího stavu. 1 Tilia cordata 2 Prunus avium Plena 3 Quercus robur 4 Tilia cordata 14

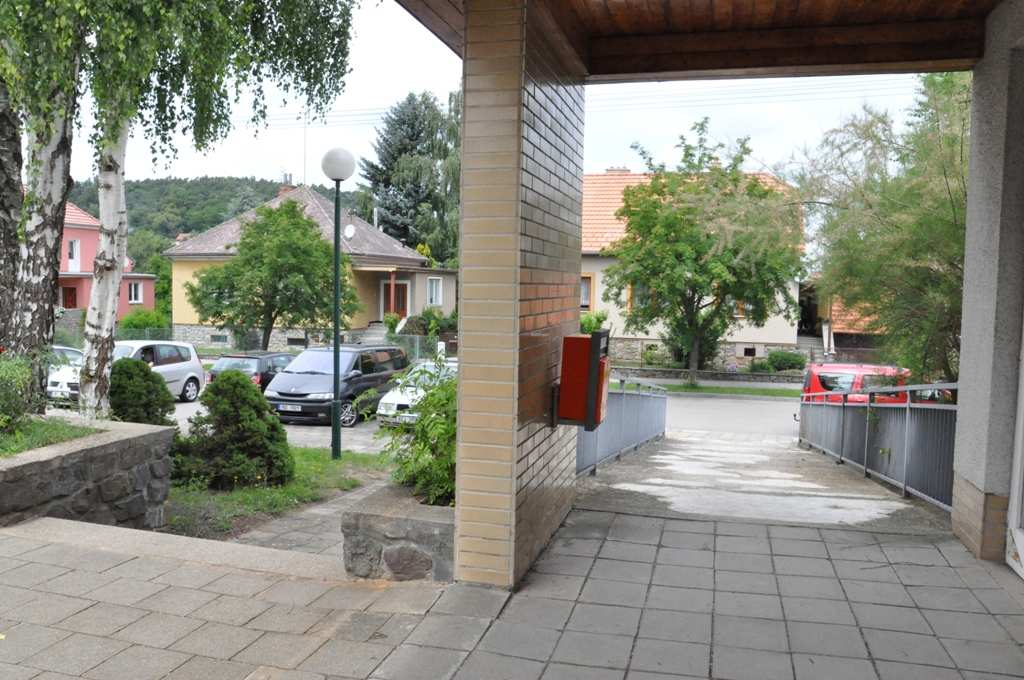

15 5 Acer platanoides 6 Prunus avium Plena 7 Prunus avium Plena 8 Prunus avium Plena 9 Prunus avium Plena 10 Viburnum rhytidophyllum -24m 2 B.2.11 ZDRAVOTNÍ STŘEDISKO Hlavním cílem je sjednotit a zjednodušit celý prostor. Architektonicky je vstup do střediska nebývale členitý, může působit až přesyceností. Zeleň v tomto případě bohužel tento dojem jen umocňuje, hlavně množstvím keřových skupin. Hodnoceno bylo 34 položek a z toho 10 navrženo k odstranění, Výsadby jsou jen umírněné. 1 Vinca minor - 38m 2 2 Viburnum opulus Roseum 3 Prunus serrulata Kiku-Shidare-Sakura 15

16 16

17 B.3 TECHNOLOGIE PROVÁDĚNÝCH PRACÍ B.3.1 Ošetření dřevin Veškerá ošetření dřevin (odborné řezy, instalace vazby stromů a jejich kontrola, kácení, prořezávky, probírky) budou prováděny pouze odbornou arboristickou firmou. B.3.2 Příprava stanoviště Před založením výsadeb budou odstraněny dřeviny navržené ke kácení a vyfrézovány pařezy (viz. Přílohy tabulková část). Stávající zeleň musí být chráněna před stavební činností podle normy ČSN Sadovnictví a krajinářství - Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech. Upozornění: Součástí přípravy staveniště musí být spolehlivé vytyčení inženýrských sítí v terénu příslušnými správci. Při veškerých prováděných pracích musí dodavatel respektovat pokyny správců směřující k ochraně jejich sítí a zařízení tak, aby nedošlo k jejich poškození. Jestliže se při realizaci zjistí, že dochází ke kolizi navržené výsadby s inženýrskými sítěmi nebo jsou výsadby navrženy na plochy, kde ani po úpravě nelze zajistit dostatečnou existenci a růst rostlin je zhotovitel povinen oznámit tuto skutečnost objednateli/správci stavby a navrhnout náhradní řešení. B.3.3 Vegetační prvky B Výsadba stromů Stromy budou vysazovány do předem připravených jam. V případě nedostatečné propustnosti podloží bude dno jámy vysypáno štěrkopískovou vrstvou. Listnaté dřeviny s balem budou vysazovány v jarním nebo podzimním agrotechnickém termínu. Před výsadbou je nutné rozvázat uzly obalového materiálu na svrchní straně balu a uvolnit úvazek na kořenovém krčku. Stromy budou před zasypáním přihnojeny tabletovým hnojivem (5ks/strom). Kořenový krček vysazených stromů musí zůstat po výsadbě a slehnutí půdy zhruba ve stejné výšce jako rostl ve školce. Každý strom bude ukotven 3 kůly o průměru 80/100 mm, spojenými pod korunou do ohrádky a s uvázáním kmene k jednotlivým kůlům. Vzrostlé keře (výšky nad 140 cm) a jehličnaté dřeviny budou kotveny jedním, šikmo umístěným kůlem. Kůly musí být odkorněné a musí vydržet nejméně po dobu 2 let. Při zatloukání kůlů bude dbáno na to, aby kůl nenarušil kořenový bal stromu. Úvazky ani kůly nesmějí strom zaškrcovat a zabraňovat přirozenému vývoji. Kůly a úvazky se odstraní do konce třetího roku po výsadbě. Kmen bude opatřen jutovou bandáží nebo rákosovou rohoží. Na závěr se vytvoří dostatečně velká zálivková mísa okolo kmene, dřeviny se zamulčují borkou o tloušťce vrstvy 10 cm a důkladně prolijí vodou. 17

18 Vzorový řez výsadby stromu B.4 NÁSLEDNÁ PÉČE Pro zdárný růst rostlin je důležitá následná péče alespoň 3 roky po založení spočívající především v pravidelné dostatečné zálivce. V prvních třech letech bude prováděn odborný výchovný řez nově vysazených stromů. Dále bude průběžně kontrolováno ukotvení (případně znovuuvázání). Po dvou letech bude povolen úvazek a po třech až čtyřech letech se odstraní kotvící systém. Keře a keřové skupiny budou udržovány pravidelným řezem. Veškerá ošetření a řez dřevin, jejich provedení a časové rozvržení se bude odvíjet dle konkrétního druhu ošetřované dřeviny. 18

19 C. TECHNICKÉ NORMY A PŘEDPISY Veškeré technologické postupy při výsadbových pracích a při následné dokončovací a udržovací péči o založené výsadby budou prováděny v souladu s platnými normami: ČSN Sadovnictví a krajinářství - Práce s půdou ČSN Sadovnictví a krajinářství - Výsadby rostlin ČSN Sadovnictví a krajinářství - Zakládání trávníků ČSN Sadovnictví a krajinářství - Technicko biologická zabezpečovací zařízení ČSN Sadovnictví a krajinářství, Rozvojová a udržovací péče o rostliny ČSN DIN Sadovnictví a krajinářství, Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech ČSN Výpěstky okrasných dřevin všeobecná ustanovení a ukazatele jakosti 19
