1 ETA 2406 Model vysavače z roku Uložení Foto Stav Rok výroby Příkon Model Poznámka Funkční W Vysavač ETA 2406 navazuje na modelovou řadu ETA x406 a je nejvyšší model v této řadě. Vysavač má elektronickou regulaci sacího výkonu, vstupní a výstupní mikrofiltry a nesené příslušenství v těle vysavače. Tělo vysavače je dvoubarevné a celoplastové. V době výroby tohoto modelu se měnily barevná provedení jak plastů vysavače, tak i příslušenství. ETA 2406 Celkový pohled 1 Na obrázku je patrné, že model 2406 je bílé barvy doplněn o plastové doplňky v černé barvě. Modelová řada x406 má shodné připojení hadice typu NO.3. Ústí hadice je umístěno v přední části odnímatelného plastového krytu, který kryje celou vrchní část vysavače. Pod tímto víkem je uloženo příslušenství a pod ním prachový filtr. Nasátý vzduch, který je filtrován vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Tato mřížka je umístěna na pravém boku vysavače. Pod touto mřížkou je umístěn výstupní mikrofiltr. Vysavač není možné použít na šamponování, vyfukování listí či rozprašování barvy nebo vody. 1 Copyright by Dexies

2 Výstup vzduchu Ozdobná mřížka Napájecí kabel byl sériově montován v černé barvě či v šedé(záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech modelů tohoto typu. Délka přívodního kabelu je cca. 5m. Ovládací tlačítko je velkoplošné a dobře se ovládá nohou. Síťová vidlice Vysavač je vybaven plastovými kolečky.. Kolečka jsou v barvě plastových doplňků vysavače. Celková stabilita vysavače je vynikající. Zadní kolečka umožňují bezchybný pohyb vpřed a vzad a přední plastové kolečko umožňuje velmi dobrou aretaci (otáčení) vysavače do stran. Na rozdíl od vysavačů doutníkového tvaru zde nehrozilo při prudším pohybu převrácení vysavače na bok nebo dokonce na horní stranu vysavače. 2 Copyright by Dexies

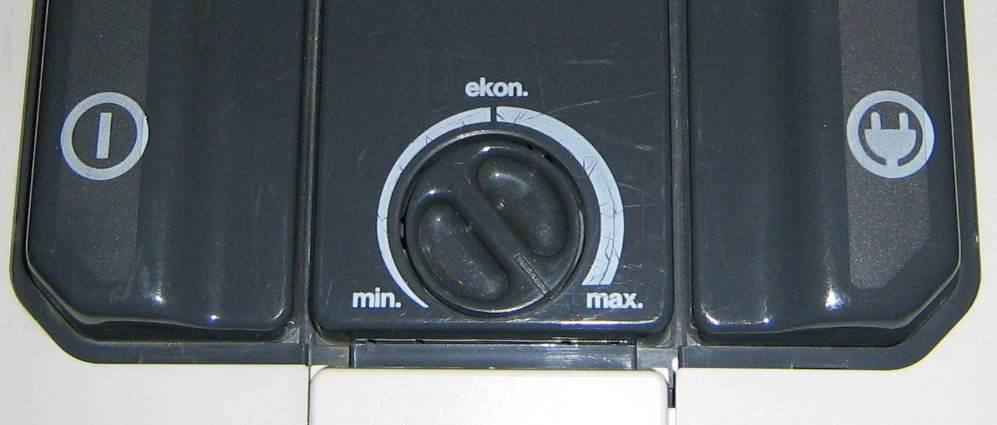

3 Zadní kolečka V přední části vysavače, pod prostorem pro prachový filtr je umístěno celoplastové šedé (černé dle barevného provedení) kolečko, které umožňuje rotaci do všech stran. Přední kolečko Tento vysavač stejně jako ostatní modely ETA x406 nemá elektrickou zásuvku, což znamená, že nelze připojit k vysavači elektrický rotační kartáč. Vysavač má elektronickou regulaci sacího výkonu. El. regulace výkonu Tato regulace má tři stupně. První stupeň je MIN., ten se používá třeba pro vysávání záclon či závěsů. Stupeň EKON. Slouží pro optimální kombinaci spotřeby el. proudu a výkonu vysavače. Poslední stupeň MAX. se používá, když je potřeba maximální výkonu vysavače při úklidu. 3 Copyright by Dexies

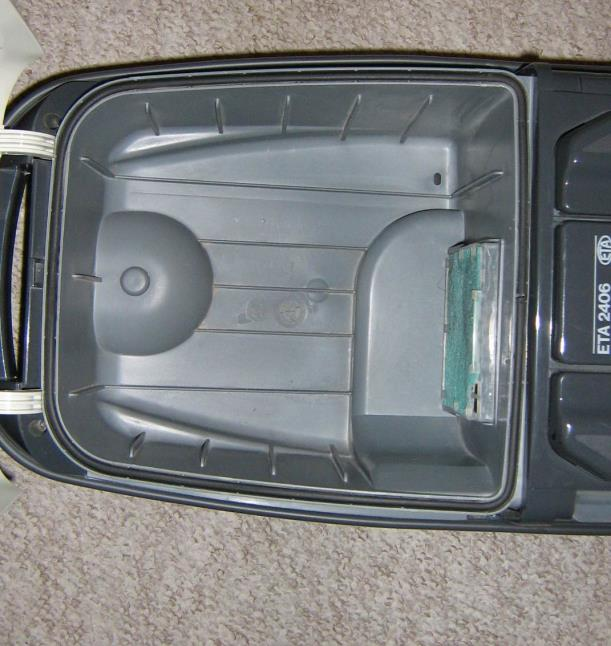

4 Vysavač má ukazatel stavu prachového filtru, který se nedá seřídit pro dané prostředí, ve kterém se vysavač používá. Tento ukazatel je umístěn před ústím připojení hadice. Ukazatel je opatřen ventilem, který reaguje na každé uzavření sacího prostoru. Při práci s vysavačem se tedy střídá bílá barva s červenou. Ukazatel stavu prachového filtru Píst ukazatele Stejně jako u celé modelové řady x406, je prachový filtr konstruován pouze pro jednu variantu použití. Prachový filtr je papírový a rychle vyměnitelný. Aby se předešlo poškození agregátu, při protržený papírového filtru je na vstupu vzduchu do motoru umístěn mikrofiltr. Tento mikrofiltr slouží i také pro lepší hygienické používání vysavače. Prostor pro prachový filtr 4 Copyright by Dexies

5 Mikrofiltr Za mikrofiltrem Vysavač funguje i bez vloženého vstupního mikrofiltru. Ale jak pro ochranu motoru, tak i pro hygieničtější používání je lepší tento mikrofiltr používat. Bez správně vloženého či vůbec vloženého papírového filtru vysavač nelze uzavřít a tedy ani používat. Vysavač má pojistku pro nezaložení papírového filtru. Vložený filtr 5 Copyright by Dexies

6 Uchycení filtru Papírový filtr je uchycen ke krytu prostoru pro filtr, a v tomto krytu je umístěno příslušenství vysavače. Oficiální značení papírového filtru 6 Copyright by Dexies

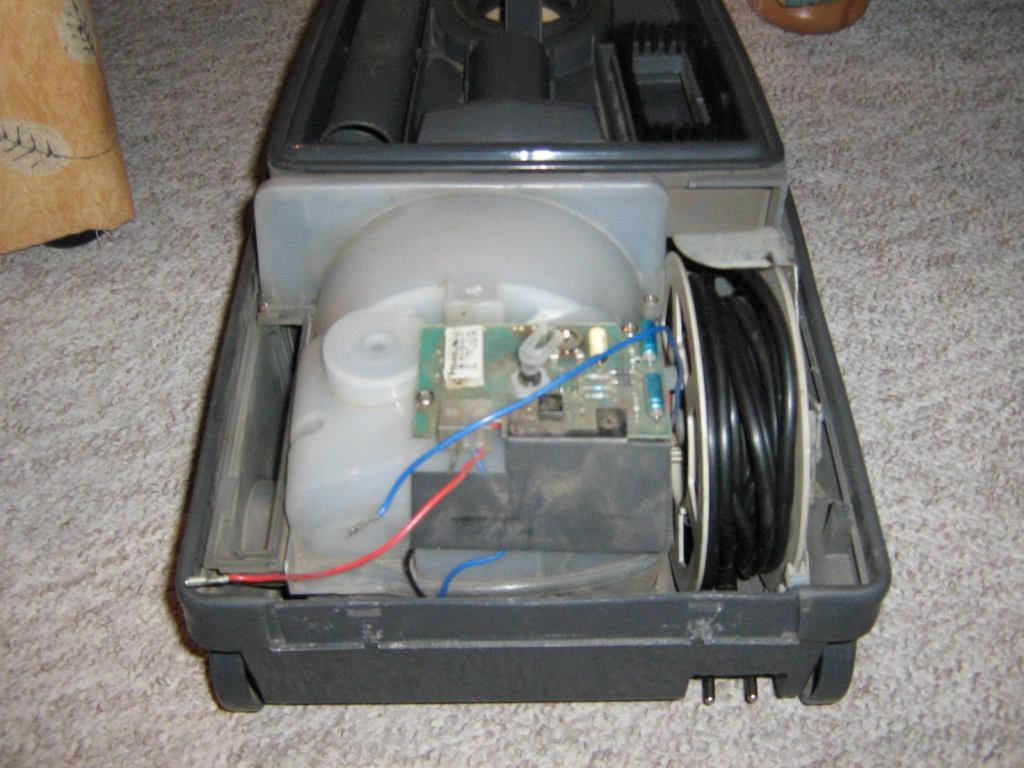

7 Prostor pro prachový filtr je shodný s celou řadou x406. Do filtru ústí sací trubka umístěná ve víku krytu vrchní části vysavače, do které se zasouvá hadice. Pak následuje papírový filtr, mikrofiltr a plastová mřížka, která odděluje tento prostor od motorového prostoru vysavače. V motorovém prostoru nasátý a přefiltrovaný vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. Výstupní mikrofiltr Technická stránka tohoto modelu je na vyšší úrovni. Vysavač má příkon 1100W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Vysavač na rozdíl od modelů 0406 a 1406 má elektronickou regulaci sacího výkonu, ale shodně s předešlými modely nemá elektrickou zásuvku pro připojení elektrického rotačního kartáče. V levé části obrázku vidíme vnitřní kryt motoru, který zároveň upevňuje motor vysavače. Uprostřed je vidět vypínač a v pravé části je volný prostor, kde u modelů 0400 se nachází naviják přívodního kabelu. Vnitřní kryt motoru 7 Copyright by Dexies

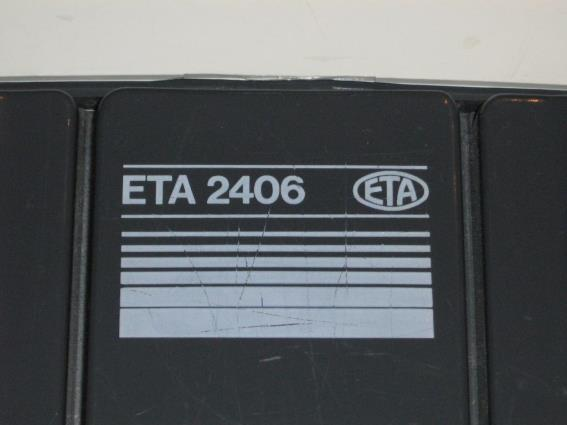

8 Motor V neposlední řadě nesmíme zapomenout na velká nášlapná tlačítka, která umožňují zapínání a vypínání vysavače a navíjení napájecího kabelu. Tyto tlačítka jsou konstruovány ve větších rozměrech, tudíž se velmi pohodlně ovládají nohou. Po celou dobu výroby nebyl změněn design těchto tlačítek. Model ETA 2406 má navíc otočnou elektronickou regulaci sacího výkonu. Tlačítka Označení vysavače 8 Copyright by Dexies

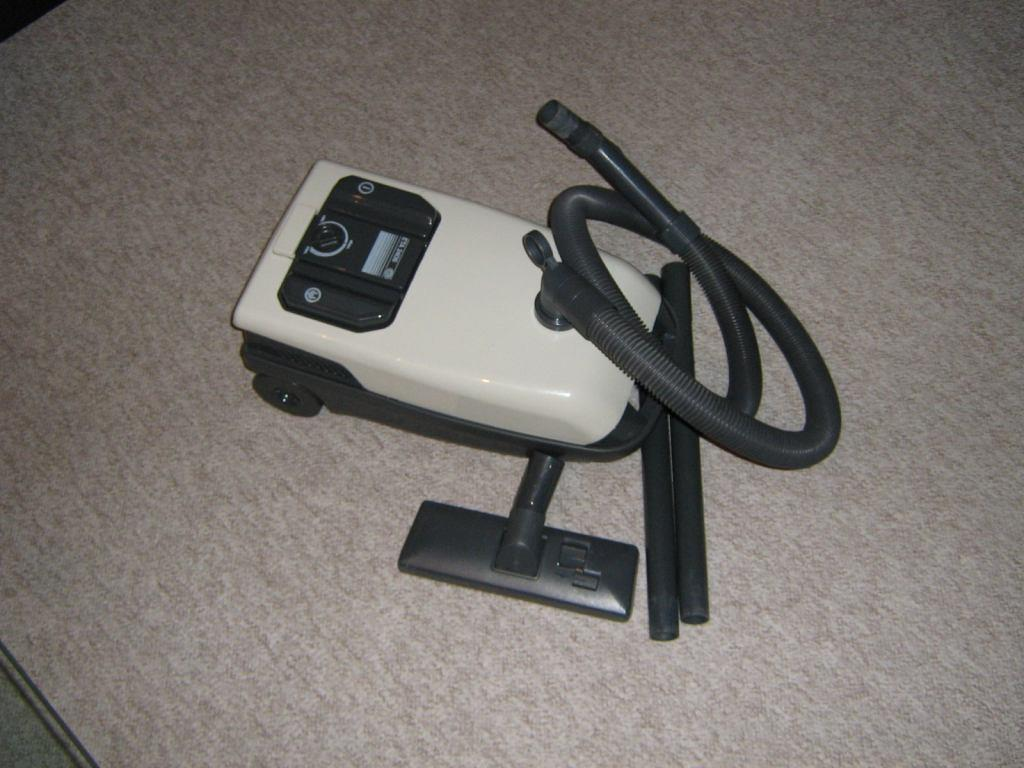

9 ETA 2406 Celkový pohled 2 9 Copyright by Dexies
