1 Požárně bezpečnostní ř ešení Název stavby: Mateřská škola Jiříkov Místo stavby: Jiříkov Investor: Obec Jiříkov Stupeň PD : Dokumentace pro stavební povolení Datum zpracování : 01/2014 Zpracovatel PBŘ : Ing. Jana Vohralíková a) seznam použitých podkladů a předpisů Podkladem pro zpracování požárně bezpečnostního řešení byla projektová dokumentace stavby v rozsahu DSP, projektant Ing. Jana Malínská. Požárně bezpečnostní řešení bylo zpracováno podle požadavků vyhl. 246/2001 Sb, vyhl. č. 23/2008 Sb., ČSN /2009/Z1/2013, /2011, , /2009/Z3/2012 a norem a předpisů souvisejících. b) základní popis stavby Projektová dokumentace řeší výstavbu nové mateřské školky v obci Jiříkov na pozemcích k.ú. Jiříkov st.p. 638/1, 638/6 a p.p.č. 180/1, 180/2, 185/3, 190/1, 6015, 6016, Pozemek je přístupný ze stávající místní komunikace p.č Kapacita MŠ je 3 x 25 dětí. Objekt MŠ je navržen dvoupodlažní nepodsklepený, půdorysné rozměry jsou 32,85x13,05 m. Základy tvoří železobetonové jednostupňové patky a pasy a drátkobetonová deska tl.180mm. Nosnou konstrukci objektu tvoří ocelové sloupy HEA 180 nebo KVH 120/80, obvodový plášť je řešen ve skladbě : - sádrokartonová předstěna tl. 75mm 2x12,5 mm sdk deska + 50mm profily - HEA 180 nebo KVH 120/80 - OSB deska - Tmel pro lepení izolačních desek z polystyrenu pro použití v exteriéru tl. 15mm - Deska polystyrenu EPS 100 F tl. 200mm klasifikace reakce na oheň E dle ČSN EN součinitel tepelné vodivosti λ=0,037 W/(m.K) dle ČSN EN 12667, Kotva z plastového pláště s talířkem, ocelového pozinkovaného šroubu a předmontované rozpěrné části pro zápustnou montáž, dodána včetně zátky z izolačního materiálu - Tmel pro stěrkování a armování izolačních desek z polystyrenu pro použití v exteriéru tl. cca3mm - Skelná armovací síťovina pro použití v KZS dle ETICS - Tmel pro stěrkování a armování izolačních desek z polystyrenu pro použití v exteriéru tl. cca3mm - Mezinátěr pod probarvenou omítkovou - Zatřená organická pastovitá omítka s obsahem uhlíkových vláken, hydrofobní, Stropní konstrukce nad 1.NP ocelobetonová + SDK podhled, popř. podhled Ecophon Guper G v hernách, ve 2.NP SDK podhled, popř. podhled Ecophon Guper G v hernách příčky 1

2 rovněž SDK, nosnou konstrukci střechy tvoří ocelové vazníky, střešní krytina tašková, vnitřní schodiště bude betonové stupně. Konstrukční systém objektu je nehořlavý, t.j druhu DP1, požární výška h = 3 m Dispoziční řešení viz výkresová dokumentace : 1.NP m.č zádveří, 1.02 šatna, 1.03 umývárna a WC, 1.04 herna, 1.05 sklad lůžek, 1.06 chodba, 1.07 umývárna učitelky, 1.08 WC, úklid, 1.09 šatna učitelky, 1.10 zádveří, 1.11 hala 1.12 WC, 1.13 schodiště, 1.14 technická místnost, 1.15 sborovna, 1.16 ředitelna, 1.17 denní místnost, 1.18 umývárna, 1.19 WC, 1.20 zádveří, 1.21 chodba, 1.22 technická místnost, 1.23 varna, 1.24 sklad, 1.25 sklad nádobí, 1.26 sklad zeleniny, 1.27 úklid,1.28 kancelář, 1.29 předsíň WC, 1.30 a 1.31 WC 2.NP 2.01 schodiště, 2.02 chodba, 2.03 šatna, 2.04 umývárna + WC, 2.05 herna, 2.06 sklad lůžek, 2.07 přípravna, 2.08 herna, 2.09 sklad lůžek, 2.10 umývárna, 2.11 šatna, 2.12 šatna učitelky, 2.13 umývárna, 2.14 WC, 2.15 úklid, Zhodnocení požární bezpečnosti je provedeno podle ČSN , , 23 vyhl. č. 23/ Sb., v platném znění a souvisejících norem a předpisů. Dle 23 vyhl. č. 23/2008 Sb. musí každá třída mateřské školy samostatný požární úsek. Požární úsek mateřské školy (třída mateřské školy) zahrnuje všechny místnosti, ve kterých se mohou pohybovat děti a to mimo únikové cesty vedoucí z této třídy na volné prostranství, v souladu s ČSN čl. C.1 POZNÁMKA. c) rozdělení objektu do požárních úseků V objektu samostatné požární úseky tvoří : PÚ 1 třída MŠ 1, tj. m.č až 1.09 v 1.NP PÚ 2 zázemí MŠ tj. m.č až 1.31 v 1.NP + přípravna m.č. 2.07, včetně malého nákladního výtahu PÚ 3 třída MŠ 2, tj. m.č až 2.06 ve 2.NP PÚ 4 třída MŠ 3, tj. m.č až 2.11 ve 2.NP PÚ 5 šatna učitelky m.č PÚ 6 technická místnost kotelna, výkon kotlů bude 90 kw PÚ 7 CHÚC A schodiště m.č. 1.13, 2.01, chodba 2.02, hala1.11, WC m.č. 1.12, zádveří 1.01 V souladu s ČSN čl může být součástí CHÚC A sociální zařízení. d) stanovení požárního rizika, ekonomického rizika, stanovení SPB, posouzení velikosti požárních úseků Požární úsek PÚ 1 Požární riziko je stanoveno jako výpočtové požární zatížení p v. Místnost S p n a n S. p n S. p n.a n Herna , Šatna , WC, umývárna , Lehátka 1) Chodba 8 5 0,

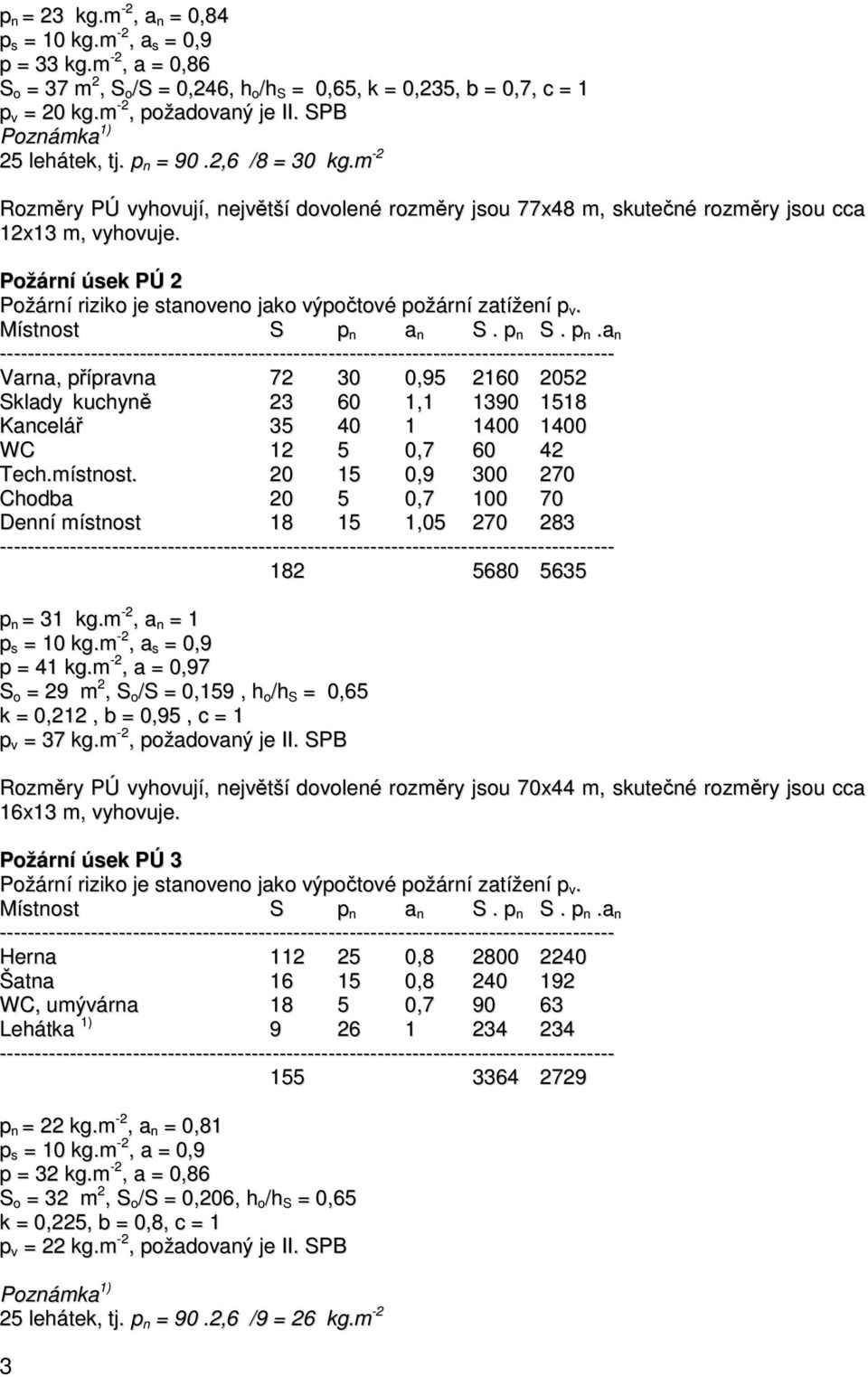

3 p n = 23 kg.m -2, a n = 0,84 p s = 10 kg.m -2, a s = 0,9 p = 33 kg.m -2, a = 0,86 S o = 37 m 2, S o /S = 0,246, h o /h S = 0,65, k = 0,235, b = 0,7, c = 1 p v = 20 kg.m -2, požadovaný je II. SPB Poznámka 1) 25 lehátek, tj. p n = 90.2,6 /8 = 30 kg.m -2 Rozměry PÚ vyhovují, největší dovolené rozměry jsou 77x48 m, skutečné rozměry jsou cca 12x13 m, vyhovuje. Požární úsek PÚ 2 Požární riziko je stanoveno jako výpočtové požární zatížení p v. Místnost S p n a n S. p n S. p n.a n Varna, přípravna , Sklady kuchyně , Kancelář WC , Tech.místnost , Chodba , Denní místnost , p n = 31 kg.m -2, a n = 1 p s = 10 kg.m -2, a s = 0,9 p = 41 kg.m -2, a = 0,97 S o = 29 m 2, S o /S = 0,159, h o /h S = 0,65 k = 0,212, b = 0,95, c = 1 p v = 37 kg.m -2, požadovaný je II. SPB Rozměry PÚ vyhovují, největší dovolené rozměry jsou 70x44 m, skutečné rozměry jsou cca 16x13 m, vyhovuje. Požární úsek PÚ 3 Požární riziko je stanoveno jako výpočtové požární zatížení p v. Místnost S p n a n S. p n S. p n.a n Herna , Šatna , WC, umývárna , Lehátka 1) p n = 22 kg.m -2, a n = 0,81 p s = 10 kg.m -2, a = 0,9 p = 32 kg.m -2, a = 0,86 S o = 32 m 2, S o /S = 0,206, h o /h S = 0,65 k = 0,225, b = 0,8, c = 1 p v = 22 kg.m -2, požadovaný je II. SPB Poznámka 1) 25 lehátek, tj. p n = 90.2,6 /9 = 26 kg.m -2 3

4 Rozměry PÚ vyhovují, největší dovolené rozměry jsou 75x45 m, skutečné rozměry PU jsou cca 12x13 m, vyhovuje. Požární úsek PÚ 4 Požární riziko je stanoveno jako výpočtové požární zatížení p v. Místnost S p n a n S. p n S. p n.a n Herna , Šatna , WC, umývárna , Lehátka 1) p n = 22 kg.m -2, a n = 0,81 p s = 10 kg.m -2, a s = 0,9, p = 32 kg.m -2, a = 0,84 S o = 25 m 2, S o /S = 0,161, h o /h S = 0,65 k = 0,205, b =, c = 1 p v = 24 kg.m -2, požadovaný je II. SPB Poznámka 1) 25 lehátek, tj. p n = 90.2,6 /9 = 28 kg.m -2 Rozměry PÚ vyhovují, největší dovolené rozměry jsou 75x44 m, skutečné rozměry jsou cca 15x13 m, vyhovuje Rozměry PÚ vyhovují, největší dovolené rozměry jsou Požární úsek PÚ 5 Šatna Požární riziko je stanoveno jako výpočtové požární zatížení p v. p n = 15 kg.m -2, a n = 0,7 p s = 10 kg.m -2, a s = 0,9, p = 25 m 2, a = 0,78 S o = 2,73 m 2, S o /S = 0,39, h o /h S = 0,65 k =0,215, b = 0,6, c = 1 p v = 12 kg.m -2, požadovaný je I. SPB Požární úsek PÚ 6 Technická místnost plynová kotelna Požární riziko je stanoveno jako výpočtové požární zatížení p v. p n = 15 kg.m -2, a n = 1,1 dle ČSN Tabulka A1 pol c) p s = 2 kg.m -2, a s = 0,9 p = 17 kg.m -2, a = 1,1 b = 1,7 větrání pomocí VZT p v = 32 kg.m -2 Požadovaný je II. SPB Rozměry požárního úseku s rezervou vyhovují. Požární úsek PÚ 7 CHÚC A Požadovaný je II. SPB 4

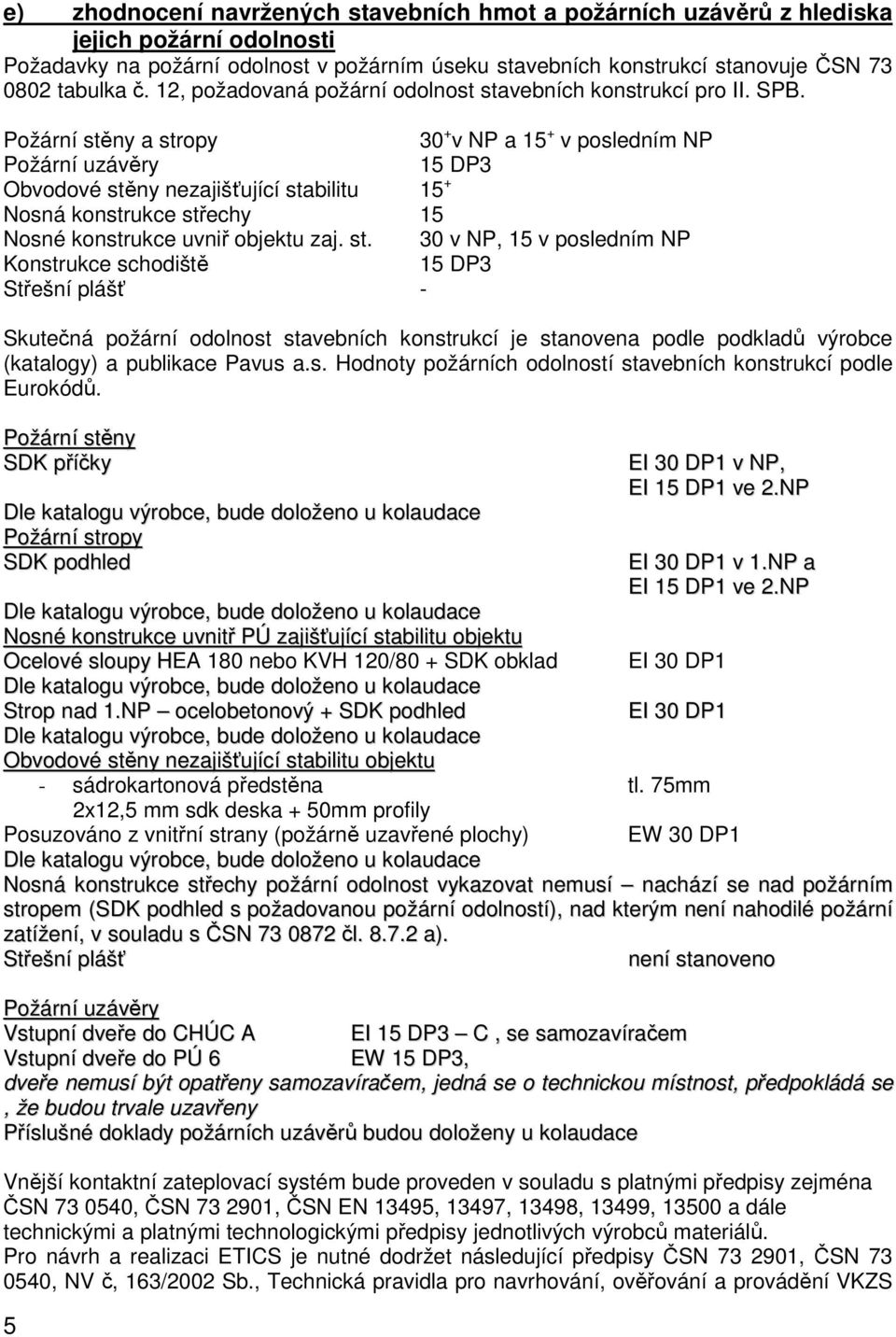

5 e) zhodnocení navržených stavebních hmot a požárních uzávěrů z hlediska jejich požární odolnosti Požadavky na požární odolnost v požárním úseku stavebních konstrukcí stanovuje ČSN tabulka č. 12, požadovaná požární odolnost stavebních konstrukcí pro II. SPB. Požární stěny a stropy 30 + v NP a 15 + v posledním NP Požární uzávěry 15 DP3 Obvodové stěny nezajišťující stabilitu 15 + Nosná konstrukce střechy 15 Nosné konstrukce uvniř objektu zaj. st. 30 v NP, 15 v posledním NP Konstrukce schodiště 15 DP3 Střešní plášť - Skutečná požární odolnost stavebních konstrukcí je stanovena podle podkladů výrobce (katalogy) a publikace Pavus a.s. Hodnoty požárních odolností stavebních konstrukcí podle Eurokódů. Požární stěny SDK příčky Dle katalogu výrobce, bude doloženo u kolaudace Požární stropy SDK podhled Dle katalogu výrobce, bude doloženo u kolaudace Nosné konstrukce uvnitř PÚ zajišťující stabilitu objektu Ocelové sloupy HEA 180 nebo KVH 120/80 + SDK obklad Dle katalogu výrobce, bude doloženo u kolaudace 5 EI 30 DP1 v NP, EI 15 DP1 ve 2.NP EI 30 DP1 v 1.NP a EI 15 DP1 ve 2.NP EI 30 DP1 Strop nad 1.NP ocelobetonový + SDK podhled EI 30 DP1 Dle katalogu výrobce, bude doloženo u kolaudace Obvodové stěny nezajišťující stabilitu objektu - sádrokartonová předstěna tl. 75mm 2x12,5 mm sdk deska + 50mm profily Posuzováno z vnitřní strany (požárně uzavřené plochy) EW 30 DP1 Dle katalogu výrobce, bude doloženo u kolaudace Nosná konstrukce střechy požární odolnost vykazovat nemusí nachází se nad požárním stropem (SDK podhled s požadovanou požární odolností), nad kterým není nahodilé požární zatížení, v souladu s ČSN čl a). Střešní plášť není stanoveno Požární uzávěry Vstupní dveře do CHÚC A EI 15 DP3 C, se samozavíračem Vstupní dveře do PÚ 6 EW 15 DP3, dveře nemusí být opatřeny samozavíračem, jedná se o technickou místnost, předpokládá se, že budou trvale uzavřeny Příslušné doklady požárních uzávěrů budou doloženy u kolaudace Vnější kontaktní zateplovací systém bude proveden v souladu s platnými předpisy zejména ČSN , ČSN , ČSN EN 13495, 13497, 13498, 13499, a dále technickými a platnými technologickými předpisy jednotlivých výrobců materiálů. Pro návrh a realizaci ETICS je nutné dodržet následující předpisy ČSN , ČSN , NV č, 163/2002 Sb., Technická pravidla pro navrhování, ověřování a provádění VKZS

6 (CZB 2001), ČSN Při aplikaci zateplovacího systému musí být dodržen technologický postup montáže. Na všechny použité materiály a výrobky musí být vydán certifikát prohlášení o shodě. (Nařízení vlády č. 163/2002Sb.). ETICS je výrobek dodávaný jako ucelená sestava složek. Výrobce a zpracovatel ETICS musí být členem Cechu pro zateplování budov (CZB). ETICS bude dodán v kvalitativní třídě A osvědčení CZB. ETICS musí mít vydán certifikát ETA Europen technical approval. Prostupy Těsnění prostupů kabelů a potrubí požárně dělícími konstrukcemi bude provedeno v souladu s ČSN čl a 6.2.2, tj. Prostupy rozvodů, instalace a elektrických rozvodů (kabelů a vodičů) jsou navrženy tak, aby co nejméně prostupovaly požárně dělícími konstrukcemi. Konstrukce, ve kterých se tyto prostupy vyskytují, budou dotaženy až k vnějším povrchům prostupujících zařízení a to ve stejné skladbě a se stejnou požární odolností jakou má požárně dělící konstrukce. Po instalaci potrubí budou montážní otvory dozděny nebo dobetonovány popř. jinak zaplněny výrobkem třídy reakce na oheň A1 nebo A2 a to až k potrubí. U dále uvedených prostupů požárně dělícími konstrukcemi se kromě výše uvedené úpravy musí zabránit šíření požáru hmotou potrubí a vnitřním prostorem potrubí, nebo jiného prostupujícího zařízení. Toto těsnění prostupů se zajišťuje pomocí manžet, tmelů a jiných výrobků, jejichž požární odolnost je určena požární odolností požárně dělící konstrukce, za postačující se považuje odolnost do 90 minut, těsnění prostupů se hodnotí podle ČSN EN A1/2010 a to a) požární odolností EI aa) kanalizační potrubí, třídy reakce na oheň B až F, světlého průřezu přes 8000 mm 2, jde-li o vertikální polohu potrubí, nebo přes mm 2, jde-li o horizontální polohu potrubí s odchylkou 15 o ab) potrubí s trvalou náplní vody nebo jiné nehořlavé kapaliny, třídy reakce na oheň B až F, světlého průřezu přes mm 2 ac) potrubí sloužící k rozvodu stlačeného nebo nestlačeného vzduchu nebo jiných nehořlavých plynů včetně VZT rozvodů, třídy reakce na oheň B až F, světlého průřezu přes mm 2 ad) kabelových a jiných elektrických rozvodů tvořených svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je větší jak 1,0 kg.m -1. b) požární odolností E-C/U nebo E-U/C apod. a to ve všech případech uvedených v bodě a), pokud jde o prostupy požárně dělícími konstrukcemi klasifikace EW. V případě, že bude požárně dělící konstrukcí prostupovat vedle sebe více potrubí podle bodů a) nebo b) a budou většího světlého průřezu než 2000 mm 2 a jejich vzájemná osová vzdálenost bude menší než 300 mm, musí být všechna tato potrubí utěsněna manžetami podle ČSN EN A1/2010 Prostupy požárně dělící konstrukcí musí být označeny štítkem obsahujícím informace o a) požární odolnosti b) druhu nebo typu ucpávky c) datu provedení d) firmě, adrese a jméně zhotovitele e) označení výrobce systému 6

7 f) zhodnocení navržených stavebních hmot (stupeň hořlavosti, odkapávání) Stavební hmoty mají požadovanou třídu reakce na oheň, podhledy SDK jsou výrobky třídy reakce na oheň A 2, při požáru neodpadávají ani neodkapávají. g) zhodnocení možnosti provedení požárního zásahu, evakuace osob, stanovení druhu a počtu únikových cest, jejich kapacity, provedení a vybavení Požární zásah se předpokládá z vnější strany objektu Zhodnocení únikových cest je provedeno podle ČSN , příloha C, 23 vyhl. č. 23/2008 Sb. V objektu mateřské školy jsou tři třídy s kapacitou 3x25 dětí. Požární úsek PÚ 1 Jedná se o třídu mateřské školy v 1.NP, z požárního úseku vedou dvě nechráněné únikoví cesty po rovině přímo na volné prostranství různým směrem. Mezní délka je stanovena 47 m podle ČSN Tabulka 18, skutečná délka únikové cesty je max. 13 m. Nejmenší počet únikových pruhů je u min = 25/ = 1 ú.p., skutečný počet je 4 ú.p. PÚ 2 zázemí MŠ Obsazení osobami podle ČSN : Kancelář E = 11/5 = 2 osoby Ředitelna, sborovna 1 ředitelka, 6 učitelek, t.j E = 7. 1,5 = 10 osob Kuchyně E = 2. 1,5 = 3 osoby Celkem E = 15 osob Z 2.NP je únik osob řešen CHÚC A. Z 1.NP vedou dvě nechráněné únikové cesty po rovině přímo na volné prostranství. Mezní délka je stanovena 40 m podle ČSN Tabulka 18, skutečná délka únikové cesty je max. 15 m. Nejmenší počet únikových pruhů je u min = 15/ = 1 ú.p., skutečný počet jsou 3 ú.p. PÚ 3 třída MŠ 2 Jedná se o třídu mateřské školy ve 2.NP, z požárního úseku vedou dvě únikové cesty, jedná je řešena jako CHÚC A, jako druhá úniková cesta je navrženo venkovní ocelové schodiště. Mezní délka NÚC, která ústí do CHÚC A je stanovena 32 m, skutečná délka je max. 15 m. Nejmenší počet únikových pruhů je u min = 25/75. 2 = 1 ú.p., skutečný počet je 1,5 ú.p. PÚ 4 třída MŠ 3 Jedná se o třídu mateřské školy ve 2.NP, z požárního úseku vedou dvě únikové cesty, jedná je řešena jako CHÚC A, jako druhá úniková cesta je navrženo venkovní ocelové schodiště. Mezní délka NÚC, která ústí do CHÚC A je stanovena 32 m, skutečná délka je max. 15 m. Nejmenší počet únikových pruhů je u min = 25/75. 2 = 1 ú.p., skutečný počet je 1,5 ú.p. PÚ 5 šatna učitelky Z požárního úseku vede jedna NÚC do CHÚC A a odtud na volné prostranství, užití jedné ÚC je v souladu s ČSN Tabulka 17, mezní délka je stanovena 35 m, skutečná délka je max. 5 m, nejmenší počet únikových pruhů je 1 ú.p., skutečný počet je 1,5 ú.p. 7

8 PÚ 6 kotelna Z požárního úseku vede jedna NÚC přes zádveří po rovině přímo na volné prostranství, užití jedné ÚC je v souladu s ČSN Tabulka 17, mezní délka je stanovena 20 m, skutečná délka je max. 5 m, nejmenší počet únikových pruhů je 1 ú.p., skutečný počet je 1,5 ú.p. PÚ 7 CHÚC A CHÚC A tvoří schodiště m.č. 1.13, 2.01, chodba 2.02, hala 1.11, WC m.č. 1.12, zádveří 1.01 Půdorysná plocha CHÚC A je v 1.NP 15 m 2, ve 2.NP pak 27 m 2. Odvětrání CHÚC A je řešeno v souladu s ČSN čl a) přirozeným větráním. Plocha otevíratelných otvorů (okno) je 2,73 m 2 v 1.NP a 5,85 m 2, t.j víc jak 10 % půdorysné plochy CHÚC A ve 2.NP. Vybavení únikových cest Únikové cesty budou mít elektrické osvětlení a osvětlení nouzové provedené podle ČSN EN 1838, nouzové osvětlení musí být funkční po dobu nejméně 15 minut. Instalovaná budou nouzová svítidla s vlastním zdrojem a s piktogramem. V objektu budou vyznačeny směry úniku a únikové východy. h) stanovení odstupových vzdáleností, vymezení požárně nebezpečného prostoru Obvodové stěny jsou hodnoceny jako požárně uzavřené. Obklad vnějších obvodových stěn je dále posouzen z hlediska požárně otevřených ploch podle čl a Množství tepla uvolněného z m 2 hořlavých výrobků vnějšího povrchu obvodové stěny je max. Q = 0, = 140 MJ < 150 MJ, tj. obvodové stěny se posuzují jako stěny bez požárně otevřených ploch. Odstupové vzdálenosti jsou stanoveny podle ČSN a 11 vyhl. č. 23/2008 Sb. a) pohled jižní Požární úsek PÚ 1 p v = 20 kg.m -2 5x okno 1400x1950 mm Požární úsek PÚ 2 p v = 37 kg.m -2 l = 9 m, h u = 2,5 m, p o = 11/22, = 48 % Požární úsek PÚ 3 p v = 22 kg.m -2 6x okno 1400x1950 mm Požární úsek PÚ 2 p v = 37 kg.m -2 Okno 1400x1950 mm Požární úsek PÚ 4 p v = 24 kg.m -2 6x okno 1400x1950 mm b) pohled severní Požární úsek PÚ 1 p v = 20 kg.m -2 l = 12 m, h u = 2,5 m, p o = 12/ = 53% Požární úsek PÚ 2 p v = 37 kg.m -2 d = 3,15 m d = 3,1 m d = 3,3 m d = 1,92 m d = 3,4 m d = 3,3 m 8

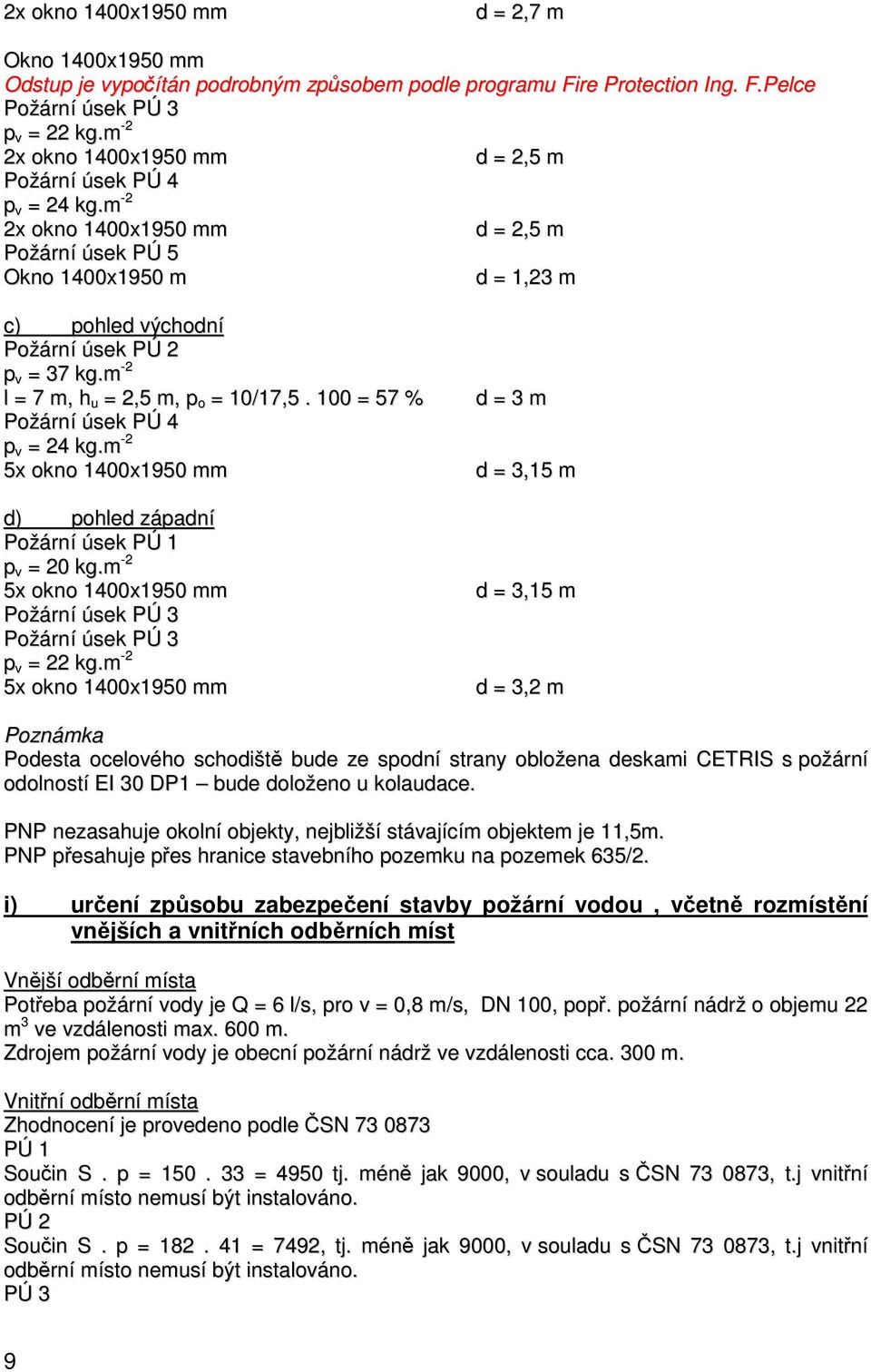

9 2x okno 1400x1950 mm d = 2,7 m Okno 1400x1950 mm Odstup je vypočítán podrobným způsobem podle programu Fire Protection Ing. F.Pelce Požární úsek PÚ 3 p v = 22 kg.m -2 2x okno 1400x1950 mm d = 2,5 m Požární úsek PÚ 4 p v = 24 kg.m -2 2x okno 1400x1950 mm d = 2,5 m Požární úsek PÚ 5 Okno 1400x1950 m d = 1,23 m c) pohled východní Požární úsek PÚ 2 p v = 37 kg.m -2 l = 7 m, h u = 2,5 m, p o = 10/17, = 57 % Požární úsek PÚ 4 p v = 24 kg.m -2 5x okno 1400x1950 mm d) pohled západní Požární úsek PÚ 1 p v = 20 kg.m -2 5x okno 1400x1950 mm Požární úsek PÚ 3 Požární úsek PÚ 3 p v = 22 kg.m -2 5x okno 1400x1950 mm d = 3 m d = 3,15 m d = 3,15 m d = 3,2 m Poznámka Podesta ocelového schodiště bude ze spodní strany obložena deskami CETRIS s požární odolností EI 30 DP1 bude doloženo u kolaudace. PNP nezasahuje okolní objekty, nejbližší stávajícím objektem je 11,5m. PNP přesahuje přes hranice stavebního pozemku na pozemek 635/2. i) určení způsobu zabezpečení stavby požární vodou, včetně rozmístění vnějších a vnitřních odběrních míst Vnější odběrní místa Potřeba požární vody je Q = 6 l/s, pro v = 0,8 m/s, DN 100, popř. požární nádrž o objemu 22 m 3 ve vzdálenosti max. 600 m. Zdrojem požární vody je obecní požární nádrž ve vzdálenosti cca. 300 m. Vnitřní odběrní místa Zhodnocení je provedeno podle ČSN PÚ 1 Součin S. p = = 4950 tj. méně jak 9000, v souladu s ČSN , t.j vnitřní odběrní místo nemusí být instalováno. PÚ 2 Součin S. p = = 7492, tj. méně jak 9000, v souladu s ČSN , t.j vnitřní odběrní místo nemusí být instalováno. PÚ 3 9

10 Součin S. p = = 7960, tj. méně jak 9000, v souladu s ČSN , t.j vnitřní odběrní místo nemusí být instalováno. PÚ 4 Součin S. p = = 7960, tj. méně jak 9000, v souladu s ČSN , t.j vnitřní odběrní místo nemusí být instalováno. PÚ 5 Součin S. p = = 140, tj. méně jak 9000, v souladu s ČSN , t.j vnitřní odběrní místo nemusí být instalováno. PÚ 6 Součin S. p = = 170, tj. méně jak 9000, v souladu s ČSN , t.j vnitřní odběrní místo nemusí být instalováno. j) vymezení zásahových cest a jejich technického vybavení, opatření k zajištění bezpečnosti osob provádějících hašení požáru a záchranné práce, zhodnocení příjezdových komunikací, popř. nástupních ploch pro požární techniku K objektu vedou stávající veřejné přístupové komunikace vhodné pro příjezd požárních vozidel v souladu s ČSN čl Nástupní plochy, vnitřní ani vnější zásahové cesty nejsou požadovány. k) stanovení počtu, druhu a rozmístění hasicích přístrojů Počet přenosných hasicích přístrojů je stanoven podle ČSN , , přílohy č. 4 vyhl. č. 23/2008 Sb. PÚ 1 n r = 0,15 (150. 0,86) 1/2 = 1,7, tj.n HJ = 2, tj. v požárním úseku budou umístěny a proti pádu zajištěny dva přenosné hasicí přístroje práškové s hasicí schopností 21 A. PÚ 2 n r = 0,15 (182. 0,97) 1/2 = 1,98, tj. tj.n HJ = 2, tj. v požárním úseku budou umístěny a proti pádu zajištěny dva přenosné hasicí přístroje práškové s hasicí schopností 21 A. PÚ 3 n r = 0,15 (155. 0,84) 1/2 = 1,71, tj. tj.n HJ = 2, tj. v požárním úseku budou umístěny a proti pádu zajištěny dva přenosné hasicí přístroje práškové s hasicí schopností 21 A. PÚ 4 n r = 0,15 (166. 0,86) 1/2 = 1,78, tj. tj.n HJ = 2, tj. v požárním úseku budou umístěny a proti pádu zajištěny dva přenosné hasicí přístroje práškové s hasicí schopností 21 A. PÚ 5 n r = 0,15 (7. 0,78) 1/2 = 0,3, tj. tj.n HJ = 1, tj. v požárním úseku bude umístěn a proti pádu zajištěn jeden přenosný hasicí přístroj práškový s hasicí schopností 21 A. PÚ 6 V požárním úseku bude umístěn a proti pádu zajištěn jeden přenosný hasicí přístroj CO 2 s hasicí schopností 55 B. PHP budou trvale přístupné. V případě zavěšení na stěny bude osa rukověti přístroje ve výšce max. 1,5 m nad úrovní podlahy. 10

11 l) zhodnocení technických zařízení stavby Elektroinstalace Veškerá elektroinstalace bude provedena podle platných norem a předpisů a v souladu s protokolem o určení vnějších vlivů. Před předáním elektrických rozvodů do provozu musí být dodavatelem předána výchozí revizní zpráva dle ČSN. PŘIPOJENÍ OBJEKTU Připojení objektu bude provedené ze sloupu ČEZu. Na sloupu bude umístěná pojistková skříň, dodávka ČEZ dle smlouvy o připojení navýšení. Z pojistkové skříně na sloupu bude veden kabel AYKY-J 4x50 do země a v zemi do elektroměrového rozvaděče. Na objektu školy venku bude umístěn typový elektroměrový rozvaděč s přípojkovou skříní na vstupu - hlavní jistič In=80A/3. ROZVODY Rozvody budou provedeny kabely CYKY. Hlavní trasa bude vedená v kabelových žlabech nad podhledem. Rozvody mimo podhled budou uloženy pod omítkou. Rozvody pro zásuvky v herně budou uloženy v podlaze. Rozvody začínají na svorkách rozvaděčů. Průchody mezi požárními úseky budou utěsněny proti požárním tmelem a nebo protipožární maltou dle ČSN. BEZPEČNOSTNÍ POŽADAVKY HLAVNÍ VYPÍNAČ TOTAL STOP Vypnutí el.energie v případě požáru bude provedeno hlavními jističem umístěným v elektroměrovém rozvaděči venku. Hlavní vypínač bude označen informační tabulkou - hlavní vypínač el.proudu TOTAL STOP. Vytápění Zdrojem tepla pro vytápění, ohřev VZT a ohřev TUV je teplovodní plynová kotelna s kondenzačními kotli na spalování nízkotlakého zemního plynu o celkovém max. instalovaném výkonu 90 kw situovaná do samostatné místnosti v 1.NP objektu. Provedení větrání kotelny řeší dokumentace VZT a rozvodu ZP. Kotelna ( není kotelnou ve smyslu ČSN EN ) bude připravovat TUV pomocí nepřímo natápěného zásobníkového ohřívače TUV. Odtah spalin od 2ks kotlů bude proveden pomocí koaxiálního nerezového (plastového) odvodu spalin zaústěného do trojnožkového komína DN200 vedeného přes střechu objektu. Účinná výška komína je cca 3,0 m. Komín musí být proveden z materiálu odolného proti kondenzátu a veden nad střechu, kde bude zakončen výfukovou hlavicí ve výšce min mm nad úrovní střechy objektu. Kotle budou v provedení s uzavřenou spalovací komorou s nuceným přívodem spalovacího vzduchu společným vzduchovodem ze střechy objektu. Pojištění otopné soustavy bude provedeno pojistnými ventily osazenými na kotlích a pomocí expanzní nádoby. Otopná soustava bude teplovodní dvoutrubková, s nuceným oběhem otopné vody v kotlovém okruhu pracujícím v teplotním spádu 15 C při teplotách 70/55 C. Rozvod tepla pro ohřívače vzduchu a TUV bude proveden o tepelném spádu 15 C při teplotách 70/55 C a konstantním teplotním spádu. Okruhy vytápění budou provozovány s výchozími teplotami 70/55 C s ekvitermní regulací. Všechny okruhy budou zapojeny do sdruženého rozdělovače a sběrače a budou vybaveny samostatnými čerpadly. Vytápění objektu bude provedeno pomocí konvekčních otopných těles. 11

12 Konstrukce komínu a kouřovodu je navržena ze stavebních výrobků třídy reakce na oheň A1, v souladu s 8 vyhlášky č. 23/2008 Sb. Vzdálenost stavební konstrukce z výrobků třídy reakce na oheň B až F od vnějšího povrchu pláště komína bude v souladu s ČSN EN a ČSN EN a požadavků výrobce komína, nejmenší vzdálenost je stanovena 50 mm. Komín bude označen dle ČSN EN Provedení komínu a kouřovodu bude v souladu s ČSN , u kolaudace bude předložena revize spalinové cesty dle požadavku 5 a 6 nařízení vlády č. 91/2010 Sb. Větrání, VZT Větrání místností s instalovanými okny jako jsou herny, kanceláře, denní místnost, šatny ve 2.NP, hala a chodby apod., bude zajištěno přirozeně pomocí otvíravých oken. Místnosti sociálních zařízení budou odvětrány podtlakově pomocí odvodních ventilátorů s odtahem vyvedeným nad střechu objektu, případně na fasádu. Pro přívod vzduchu do místností bez možnosti dostatečného přirozeného větrání budou instalovány přívodní VZT jednotky s rekuperací tepla a teplovodním ohřevem. Rozvody větracího vzduchu jsou vedeny v podhledech příslušných prostor. Stoupací vedení budou instalována v šachtě, případně budou vedena rohem místností v SDK zákrytu. Větrání místností sociálního zařízení je řešeno podtlakově s náhradou vzduchu přes dveřní a stěnové mřížky ze sousedních prostorů. Větrání technické místnosti s technologií vytápění je řešeno jako nucené rovnotlaké až mírně přetlakové. Větrání ostatních blíže nepopsaných prostorů bude přirozeným způsobem. Popis větrání prostor MŠ Herny Místnosti heren v MŠ jsou navrženy jako větrané přirozeně okny. Herny mají dostatečný počet otevíratelných výplní otvorů, jejichž spárová průvzdušnost umožňuje přirozené provětrání prostoru. K provětrání heren ve 2.NP přispívají i ventilátory instalované k odvětrání sociálních zařízení, do kterých je náhrada odsátého vzduchu zajištěna přefukovými elementy z místností heren a šaten. Pro ohřev větracího vzduchu v těchto prostorech bylo uvažováno při návrhu topných těles s dostatečnou výkonovou rezervou. Kancelářské prostory Větrání prostor kanceláří, ředitelny a sborovny je uvažováno přirozené okny. Každá z místností má nejméně jedno otevíratelné okno. Ohřev větracího vzduchu zajišťuje rezerva výkonu topných těles. Větrání zázemí herny v 1.NP Místnost šatny a sociálního zázemí k herně v 1.NP nemají možnost přirozeného větrání. K větrání těchto prostor bude instalována VZT jednotka s rekuperací tepla a teplovodním ohřívačem v podstropním provedení (např.: Atrea Duplex 500 Multi). Umístění jednotky je navrženo nad podhledem v prostoru šatny. K jednotce je nutné zajistit servisní přístup. Jednotka bude zajišťovat přívod čerstvého vzduchu nasávaného ze severní fasády objektu do prostoru šatny a odvod znečišťěného vzduchu z místnosti umývárny a WC. Jednotka pracuje se vzduchovým výkonem: Zařízení bude vybaveno automatickou regulací. Větrání varny Z výpočtu tepelné a vlhkostní bilance zařízení gastrotechnologie vychází potřebná výměna vzduchu 6000 m 3 /h. Pro větrání varny je navržena rekuperační digestoř Atrea Diner-TS napojená na přívodní filtrační ventilátorovou jednotku, instalovanou v technické místnosti v 1.NP a odvodní ventilátorovou jednotku instalovanou v prostoru půdy (krovu). Čerstvý vzduch je nasáván přes protidešťovou žaluzii a tlumič hluku do přívodní ventilátorové jednotky (poz. 2.51), kde je filtrován a ventilátorm dopravován přes tlumiče hluku, tepelně izolovanými vzduchovody do prostoru varny, do rekuperační digestoře Diner-TS. 12

13 V zimním období je přiváděný vzduch v digestoři předehříván v deskových rekuperačních výměnících s by-passem, dle potřeby případně dohříván na teplovodních ohřívačích a přívodními vyústkami vyfukován do prostoru varny. Odvod vzduchu je řešen z varny pomocí kuchyňských zákrytů. Jako nadřazená bude pracovat digestoř Diner-TS, instalována nad varným centrem. Jí podřízený a do bočního vstupu napojený bude akumulační zákryt bez tukových filtrů (např. Atrea Kubus) o rozměrech 1500x1200mm nad myčkou nádobí. Přímo na odvodní potrubí bude napojen zákryt (např. Atrea Modis) o rozměrech 1400x1000mm s tukovými filtry nad lázní. Odsávací zákryty nad myčkou nádobí a lázní budou připojeny do odvodního systému přes uzavírací klapky ovládané servopohonem, které bude otevírat obsluha v případě potřeby spínačem. Odvodní vzduch bude veden vodotěsnými rozvody nad podhledem a šachtou do prostoru půdy (krovu), kde bude přes tlumiče hluku přiveden do ventilátorové odvodní jednotky, z té je vyfukován přes tlumič hluku výfukovou hlavici nad střechu objektu. Systém větrání kuchyně bude vybaven automatickou regulací. Větrání provozního zázemí kuchyně Sklady a prostory zázemí kuchyně jako chodby, zásobovací komunikace, která mají otevíratelná okna nebo venkovní dveře a budou větrány přirozeně průvzdušností, případně otevíráním výplní otvorů. Sklad potravin bude větrán přirozeně - propojením přes stěnové a dveřní mřížky se sousedním prostorem varny. Sklad nádobí bude propojen pomocí přefukových elementů (mřížek) s prostorem chodby. Sklad zeleniny bude větrán přirozeně uzavíratelnými ventilačními otvory v obvodové stěně do severní fasády. S ohledem na to, že vyústění na fasádě je v prostoru schodiště sloužícího jako úniková cesta a nejsou splněny vzdálenosti od požárně otevřených ploch jiných požárních úseků, budou ve vnitřním líci větracích otvorů osazeny požární ventily. Ty budou zajišťovat funkci ochrany před šířením požáru a zároveň umožní manuální regulaci větrání skladu zeleniny. Sklad 1.24 bude větrán podtlakově s ohledem na odvětrání tepelných zisků od instalovaných chladniček. Odvodní ventilátor bude spínán prostorovým termostatem s nadřazeným spínáním od vstupu do místnosti. Místnost přípravny 2.07 bude sloužit pro vydávání stravy v hernách ve 2.NP a mytí stolního nádobí. Dle tepelně vlhkostní bilance je pro instalovanou lázeň s 3 kw ohřevem potřebná výměna vzduchu 455m 3 /hod. Odvětrání přípravny je navrženo jako podtlakové kuchyňskou kompaktní digestoří o rozměrech 900x600mm s odpovídajícím výkonem. Výtlak ventilátoru digestoře bude vyveden nad střechu a zakončen hlavicí CAGI. Větrání šaten a sociálního zařízení kuchyně Denní místnost a šatna zaměstnanců 1.17 je místnost s otevíratelnými okny, tedy s možností přirozeného větrání. Místnosti sociálního zařízení 1.18 a 1.19 budou větrány nuceně podtlakově s ohledem na instalované zařizovací předměty. V podhledu místnosti 1.19 bude instalován potrubní ventilátor požadovaného výkonu napojený na odsávací potrubí ze SPIRO potrubí. To bude vedeno nad podhledem větraných místností a budou do něj pomocí flexibilních hadic napojeny distribučními elementy - talířové ventily osazené v podhledu větraných místností. Zařízení bude sloužit zároveň pro podtlakové větrání úklidové komory místnost č Výtlak ventilátoru bude napojen SPIRO potrubím přes těsnou zpětnou klapku a vyveden na fasádu objektu v dostatečné vzdálenosti od oken. Vyústění na fasádě bude překryto přetlakovou žaluziovou klapkou. Při návrhu zařízení jsou navrženy hygienické parametry větracího zařízení. Přívod náhradního vzduchu bude přes mřížky osazené ve spodní části příslušných dveří ze sousedních prostorů. Ventilátor bude ovládán vypínačem při vstupu do prostoru sociálního zařízení. Doba chodu ventilátoru bude upravena nastavitelným doběhovým časovým spínačem. 13

14 Větrání místností sociálního zařízení přístupné ze zahrádky Větrání sociálních zařízení přístupných ze zahrádky bude podtlakové. Odsávání bude zajišťováno potrubním ventilátorem o potřebném výkonu, instalovaným v podhledu. Na odvodní ventilátor bude napojen rozvod montovaný ze SPIRO potrubí. To bude vedeno nad podhledem větraných místností a budou do něj pomocí flexibilních hadic napojeny distribučními elementy - talířové ventily osazené v podhledu větraných místností. Výtlak ventilátoru bude napojen SPIRO potrubím přes těsnou zpětnou klapku na odvodní potrubí ze zázemí zaměstnanců a tímto společným výtlakem na fasádu objektu. Při návrhu zařízení jsou navrženy hygienické parametry větracího zařízení. Přívod náhradního vzduchu bude netěsnostmi oken a vstupních dveří a přes mřížky osazené ve spodní části příslušných dveří ze sousedních prostorů. Ventilátor bude ovládán vypínačem při vstupu do prostoru sociálního zařízení. Doba chodu ventilátoru bude upravena nastavitelným doběhovým časovým spínačem. Větrání místností sociálního zařízení učitelek Větrání sociálních zařízení učitelek v 1. a 2.NP bude podtlakové. Odsávání bude zajišťováno potrubními ventilátory o potřebném výkonu, instalovanými v podhledu. Na odvodní ventilátory bude napojen rozvod montovaný ze SPIRO potrubí. To bude vedeno nad podhledem větraných místností a budou do něj pomocí flexibilních hadic napojeny distribučními elementy - talířové ventily osazené v podhledu větraných místností. Výtlaky ventilátorů budou napojeny SPIRO potrubím přes těsnou zpětnou klapku a vyvedené výtlačným potrubím nad střechu objektu. Vyústění nad střechou budou opatřena samotahovými ventilačními hlavicemi CAGI. Při návrhu zařízení jsou navrženy hygienické parametry větracího zařízení. Celkové množství odváděného vzduchu je uveden ve výkresové části dokumentace. Přívod náhradního vzduchu bude přes mřížky osazené ve spodní části příslušných dveří ze sousedních prostorů herny a šatny. Ventilátor bude ovládán vypínačem při vstupu do prostoru sociálního zařízení. Doba chodu ventilátoru bude upravena nastavitelným doběhovým časovým spínačem. Větrání zázemí heren ve 2.NP Zázemí každé z heren je tvořeno šatnou, která má venkovní dveře a okna, umožňující její přirozené větrání. Na prostor herny a šatny navazuje místnost umývárny a WC. Zde jsou instalována umyvadla, klozety a sprcha. Větrání sociálních zařízení je navrženo jako podtlakové. Odsávání bude zajišťováno z každého prostoru umývárny potrubním ventilátorem o potřebném výkonu, instalovaným v podhledu. Na odvodní ventilátory bude napojen rozvod montovaný ze SPIRO potrubí. To bude vedeno nad podhledem větraných místností a budou do něj pomocí flexibilních hadic napojeny distribučními elementy - talířové ventily osazené v podhledu větraných místností. Výtlaky ventilátorů budou napojeny SPIRO potrubím přes těsnou zpětnou klapku a vyvedené výtlačným potrubím nad střechu objektu. Vyústění nad střechou budou opatřena samotahovými ventilačními hlavicemi CAGI. Na odvětrání umývárny 2.04 bude navíc napojeno odvětrání místnosti úklidu Při návrhu zařízení jsou navrženy hygienické parametry větracího zařízení. Celkové množství odváděného vzduchu je uveden ve výkresové části dokumentace. Přívod náhradního vzduchu bude přes mřížky osazené ve spodní části příslušných dveří ze sousedních prostorů herny a šatny. Ventilátor bude ovládán vypínačem, případně společně pohybovým čidlem při vstupu do prostoru sociálního zařízení. Doba chodu ventilátoru bude upravena nastavitelným doběhovým časovým spínačem. Větrání technických místností V objektu budou 2 technické místnosti. V jedné bude přívodní jednotka pro větrání varny. V této místnosti je navrženo podtlakové větrání s intenzitou 2x/hod. K odvětrání je navržen potrubní ventilátor s pracovním bodem 70m 3 /hod; 130Pa se sáním opatřeným krycí mřížkou s těsnou uzavírací klapkou ovládanou servopohonem s havarijní funkcí ve výtlaku. Za ventilátorem bude osazen tlumič hluku. Odvodní potrubí je vyvedeno šachtou do prostoru krovu a nad střechu objektu. 14

15 V druhé technické místnosti budou instalovány plynové kotle s technologií pro vytápění objektu a ohřev TUV. Instalované plynové kotle jsou profesí ÚT navrženy kondenzační s uzavřenou spalovací komorou a vlastním přívodem spalovacího vzduchu z venkovního prostředí. Místnost tedy není nutno posuzovat s ohledem na přívod spalovacího vzduchu. Objem technické místnosti ÚT: 10,93 x 3,62 = 39,55 m 3 Z požadavku profese vytápění a rozvodů ZP je nutná minmálně 0,5 - násobná výměna: 0,5 x 39,55 = 19,8 m 3 /h Pro odvod tepelné zátěže bude nutná výměna vzduchu: Vp = Qz / (ρ. c. t) = 250 m 3 /hod To odpovídá intenzitě větrání 6,3 x/hod Větrání kotelny bude rovnotlaké až mírně přetlakové. Přívod větracího vzduchu je navržen radiálním potrubním ventilátorem do kruhového potrubí RM 160 instalovaným v prostoru místnosti kotelny včetně kapsového filtru a tlumičů hluku s nasáváním čerstvého vzduchu ze severní fasády objektu. Odvod vzduchu z kotelny bude zajišťovat radiální potrubní ventilátor do kruhového potrubí RM 160 přes instalovanou krycí mřížku a tlumiče hluku. Ve výtlaku ventilátoru bude osazena kruhová těsná regulační klapka ovládaná servopohonem s havarijní funkcí. Výtlak ventilátoru bude vyveden nad střechu, kde bude potrubí zakončené minimálně 0,6 m nad střechou výfukovou hlavicí. Větrací zařízení kotelny bude řízeno časovým spínačem tak, aby zajistilo potřebnou výměnu vzduchu 0,5x/hod a v případě překročení prostorové teploty v místnosti kotelny bude prostorovým termostatem sepnuto pro odvod tepelných zisků. PROTIPOŽÁRNÍ OPATŘENÍ VZT potrubí bude provedeno v souladu s ČSN Rozvodné VZT potrubí bude v požárně dělících stěnách osazeno požárními klapkami, případně opatřeno protipožární izolací obkladem. Ve větraném prostoru a v potrubí budou osazena tepelná nebo kouřová čidla a v případě požáru bude větrání automaticky vypnuto. Jako průvzdušné prvky budou do požárně dělících konstrukcí osazeny stěnové požární uzávěry. Instalované požární uzávěry budou ovládány ručně s termoelektrickou spouští. Do větracích otvorů ve skladu zeleniny ústících na severní fasádě do oblasti schodiště, budou s ohledem na vzdálenost požárně otevřených ploch jiných požárních úseků osazeny ve vnitřním líci požární ventily s tepelnou spouští. V souladu s ČSN čl budou otvory pro výfuk vzduchu umístěny a) nejméně 1,5 m 1) východů z únikových cest na volné prostranství 2) otvorů pro přirozené větrání CHÚC A 3) nasávacích otvorů VZT zařízení V souladu s ČSN čl budou otvory pro sání vzduchu a) vzdáleny vodorovně alespoň 1,5 m a svisle alespoň 3 m od požárně otevřených ploch obvodových stěn V souladu s vyhl. č. 23/2008 Sb., 9 musí být na potrubí VZT zařízení viditelně označen směr proudění a zda potrubí slouží k výfuku nebo sání. m) stanovení zvláštních požadavků na zvýšení požární odolnosti stavebních konstrukcí nebo snížení hořlavosti stavebních hmot SDK podhled EI 30 zvýšení požární odolnosti stropní konstrukce nad 1.NP SDK podhled EI 15 zvýšení požární odolnosti střešní konstrukce 15

16 n) posouzení požadavků na zabezpečení stavby požárně bezpečnostním zařízením Vybavení SHZ, SOZ ani EPS normativně požadováno není. Podmínky ČSN ani splněny nejsou V souladu s ČSN čl. C.6 bude v požárních úsecích tříd mateřské školky instalováno zařízení autonomní detekce a signalizace. V souladu s Přílohou 5 vyhlášky č. 23/2008 Sb. budou instalovány autonomní hlásiče kouře podle ČSN EN o) rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek Objekt bude vybaven požárními tabulkami dle ČSN Provedení a rozmístění značek odpovídá požadavkům ČSN ISO 3864 a Nařízení vlády č.11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů. V objektu bude označen : - hlavní uzávěr vody - hlavní vypínač el. energie - směry úniku a únikové východy - hlavní uzávěr plynu Instalace tlačítka CENTRAL STOP se nepožaduje, v požárním úseku není zařízení, které musí být funkční při požáru. Vypnutí el.energie v případě požáru bude provedeno hlavními jističem umístěným v elektroměrovém rozvaděči venku. Hlavní vypínač bude označen informační tabulkou - hlavní vypínač el.proudu TOTAL STOP. p) závěr Nová mateřská školka v Jiříkově s kapacitou 3x 25 dětí splňuje normativní požadavky požární bezpečnosti staveb, při respektování požárně bezpečnostního řešení. 16
