1 PODHLEDOVÉ SYSTÉMY Více prostoru pro invenci PODHLEDOVÉ SYSTÉMY ČÁST 1 MADE IN GERMANY

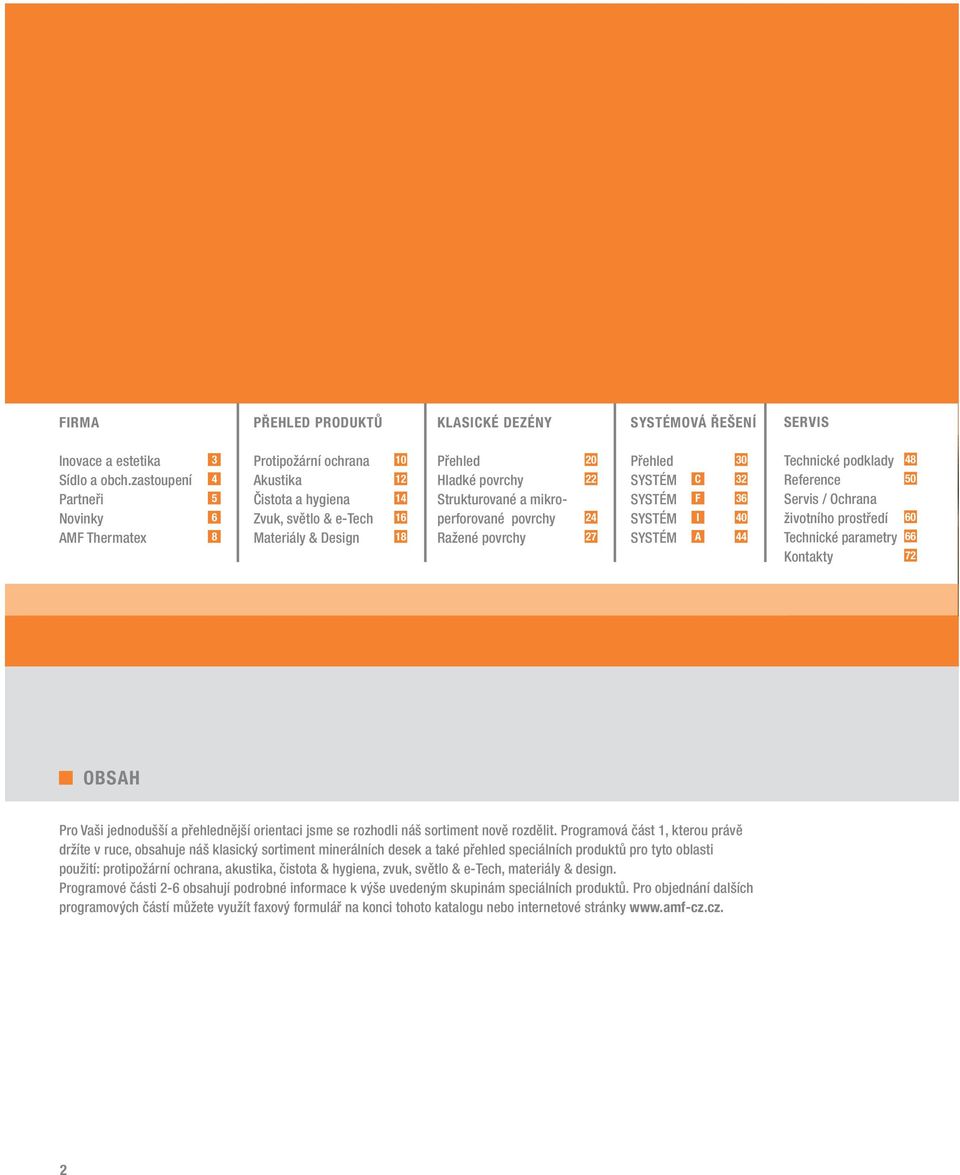

2 FIRMA PŘEHLED PRODUKTŮ KLASICKÉ DEZÉNY SYSTÉMOVÁ ŘEŠENÍ SERVIS Inovace a estetika 3 Sídlo a obch.zastoupení 4 Partneři 5 Novinky 6 AMF Thermatex 8 Protipožární ochrana 10 Akustika 12 Čistota a hygiena 14 Zvuk, světlo & e-tech 16 Materiály & Design 18 Přehled 20 Hladké povrchy 22 Strukturované a mikroperforované povrchy 24 Ražené povrchy 27 Přehled 30 SySTém C 32 SySTém F 36 SySTém I 40 SySTém A 44 Technické podklady 48 Reference 50 Servis / Ochrana životního prostředí 60 Technické parametry 66 Kontakty 72 OBSAH Pro Vaši jednodušší a přehlednější orientaci jsme se rozhodli náš sortiment nově rozdělit. Programová část 1, kterou právě držíte v ruce, obsahuje náš klasický sortiment minerálních desek a také přehled speciálních produktů pro tyto oblasti použití: protipožární ochrana, akustika, čistota & hygiena, zvuk, světlo & e-tech, materiály & design. Programové části 2-6 obsahují podrobné informace k výše uvedeným skupinám speciálních produktů. Pro objednání dalších programových částí můžete využít faxový formulář na konci tohoto katalogu nebo internetové stránky 2

3 Naším cílem je další rozvoj symbiózy funkce a estetiky. INOVACE A ESTETIKA AMF dodává jako jeden z předních evropských výrobců podhledových systémů své produkty na náročný mezinárodní trh. Nové rozšířené funkce podhledů zdůrazňují potřebu jejich použití v oblasti zajištění bezpečnosti a tvorby příjemného prostředí. Na druhé straně se nedoceňuje hodnota funkčních podhledů jako nedílné součásti architektury vnitřního prostoru. Vytýčili jsme si proto náročný úkol: jít novou cestou, uvést do souladu estetické nároky s potřebou bezpečnosti a nabídnout nová řešení pro individuální požadavky. 3

4 SÍDLO A OBCHODNÍ ZASTOUPENÍ Náš výrobní závod sídlí v srdci Bavorského lesa, což nás zavazuje k používání technologií šetrných k životnímu prostředí a k produkci výrobků na vysoké kvalitativní úrovni. Poloha závodu je z hlediska logistiky v rámci Evropy optimální. Abychom optimálně podpořili prodej našich výrobků a komunikaci s našimi partnery, budujeme síť technických kanceláří po celém světě. Technická zastoupení AMF: Austrálie Alžírsko Benelux Brazílie Bulharsko Česká republika Chorvatsko Čína Chile Egypt Francie Německo Indie Irán Itálie Maďarsko Pobaltí Polsko Rakousko Řecko Rumunsko Rusko Slovensko Slovinsko Španělsko Spojené arabské emiráty Srbsko Taiwan Turecko Ukrajina Velká Británie 4

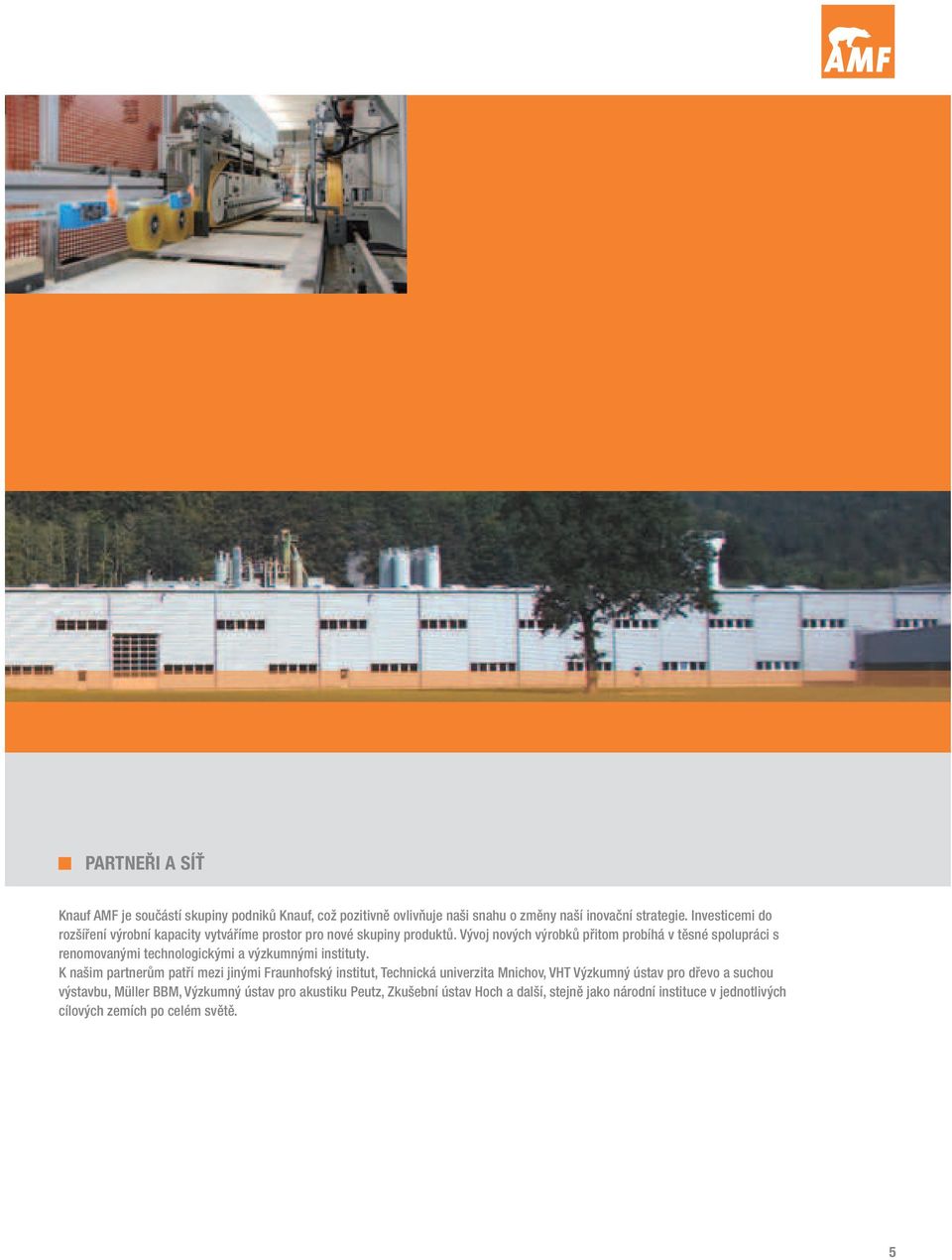

5 PARTNEŘI A SíŤ Knauf AMF je součástí skupiny podniků Knauf, což pozitivně ovlivňuje naši snahu o změny naší inovační strategie. Investicemi do rozšíření výrobní kapacity vytváříme prostor pro nové skupiny produktů. Vývoj nových výrobků přitom probíhá v těsné spolupráci s renomovanými technologickými a výzkumnými instituty. K našim partnerům patří mezi jinými Fraunhofský institut, Technická univerzita Mnichov, VHT Výzkumný ústav pro dřevo a suchou výstavbu, Müller BBM, Výzkumný ústav pro akustiku Peutz, Zkušební ústav Hoch a další, stejně jako národní instituce v jednotlivých cílových zemích po celém světě. 5

6 NOVINKY Nové akustické podhledy z THERMATEX Alpha ONE & THERMATEX Alpha HD THERMATEX Alpha ONE THERMATEX Alpha HD THERMATEX Alpha ONE Podhledová deska vyráběná mokrou technologií wet-felt nabízí s α w =1,00 nejvyšší hodnoty zvukové pohltivosti. Tento parametr je možné využít v provozech s vysokou hladinou hluku jako jsou call-centra, montážní haly apod. Bílá akustická textilie nabízí elegantní a hladký povrch. Stabilita, pevnost a nízká hmotnost jsou dalšími přednostmi této podhledové desky. THERMATEX Alpha HD Tato podhledová deska nabízí vysoké akustické parametry i v panelových formátech. Hodnota α w = 0,90 ji umožňuje podle EN zařadit do třídy zvukové pohltivosti A, takže je nyní možné realizovat vysocepohltivé podhledy ve formátu dlouhém až 1800 mm v samonosném systému v chodbách nebo dlouhých prostorech. Vysocehodnotná akustická textilie nabízí elegantní a bílý povrch. Materiál zaručuje jednoduché zacházení i zpracování. Přednosti: třída zvukové pohltivosti A - nejvyšší zvuková pohltivost vysoká pohltivost i v nízkých frekvencích je možné kombinovat s ostatními produkty skupiny Acoustic Range montáž do viditelné konstrukce s rovnou nebo polozapuštěnou hranou tvarová stálost a lehká zpracovatelnost 100% recyklovatelná Přednosti: panelové formáty do délky 1800 mm vysoká zvuková pohltivost - α w = 0,90 provedení hrany AW/SK, GN/SK, AW/GN pro skrytou konstrukci skryté profily nabízejí elegantní optiku podhledu nízká hmotnost 100% recyklovatelnost 6

7 VENTATEC... se symbolem medvěda! VENTATEC - Nový profil pro viditelnou konstrukci Nový systém vidtelné konstrukce od Knauf AMF je na světě! MADE IN GERMANY Pokud můžete volit - zvolte provedení, které odpovídá Vašim požadavkům. VENTATEC v sobě spojuje nejlepší kvalitu s nejvyšší flexibilitou nejen v konstrukci, ale i v logistice. Získáte tím výhody jak časové, tak nákladové. Vynikající kvalita materiálu v kombinaci s přesnou výrobou na vysocemoderních strojích zajišťují trvalou vysokou kvalitu profilů. Máme možnost jako výrobce podhledových systémů - desek a profilů nabídnout dodávky z jednoho zdroje optimálně vyladěná technická řešení optimální logistiku Modulární systém jeden univerzální hlavní profil pro dva systémy Click (s náběhem nebo s napojením natupo) Steck (s napojením natupo) Systém z jednoho zdroje systémová certifikace jeden partner pro technická řešení zjednodušená logistika pro dodávky desek i profilů Mechanické přednosti kvalita Made in Germany vysoká stabilita díky stehovým a žebrovým prolisům stabilní spojení hlavních a příčných profilů pomocí konektorů z ušlechtilé oceli další výhody při montáži jednoduchá manipulace a nekomplikovaná montáž u provedení CLICK slyšitelné zaklapnutí spoje potvrzuje bezpečné spojení konstrukce je kdykoliv jednoduše demontovatelná díky peru u systému CLICK, tak díky STECK systému 7

8 AMF THERMATEX Produkty nejvyšší Kvality ZPEVNĚNÍ HRAN MINERÁL PODHLEDOVÉ SYSTÉMY Podhledové desky AMF TherMATex se v provedení VT (se zahloubenou hranou) standardně a v provedení SK (s ostrou hranou) na vyžádání dodávají se zpevněnou hranou. Speciální technologie zvyšuje odolnost hrany vůči mechanickému namáhání. Kromě toho je hrana díky této úpravě jemnější a více homogenní, což pozitivně ovlivňuje vzhled celého podhledu. Podhledové desky TherMATex se vyrábějí z přírodních surovin: minerální vlny, perlitu, jílu a škrobu. Minerální vlna vykazuje kromě vynikajících protipožárních vlastností také velmi dobré akustické vlastnosti. Pro individuální požadavky řešení podhledu nabízí AMF různá provedení podhledových desek kombinovaných s odpovídajícími nosnými systémy. Funkční vlastnosti podhledových systémů, jako např. požární odolnost a akustika, jsou ověřovány zkouškami a následně certifikovány. AMF tak nabízí kompletní a optimální řešení podhledů pro širokou škálu prostorů. 8

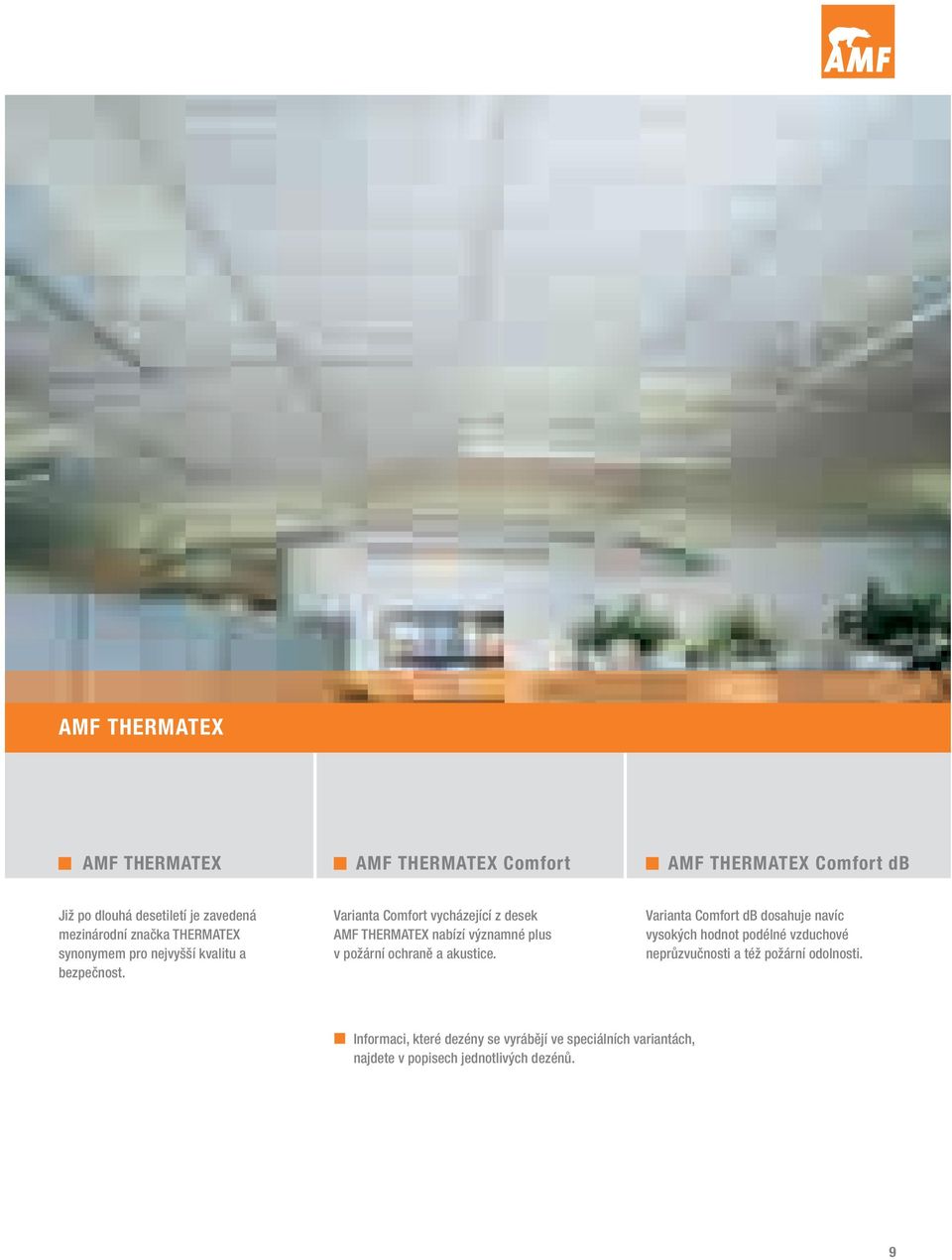

9 AMF THERMATEX AMF THERMATEX AMF THERMATEX Comfort AMF THERMATEX Comfort db Již po dlouhá desetiletí je zavedená mezinárodní značka TherMATex synonymem pro nejvyšší kvalitu a bezpečnost. Varianta Comfort vycházející z desek AMF TherMATex nabízí významné plus v požární ochraně a akustice. Varianta Comfort db dosahuje navíc vysokých hodnot podélné vzduchové neprůzvučnosti a též požární odolnosti. Informaci, které dezény se vyrábějí ve speciálních variantách, najdete v popisech jednotlivých dezénů. 9

10 M A D E I N G E R M A N Y PROTIPOŽÁRNÍ OCHRANA Vyžádejte si náš podrobný katalog Protipožární ochrana! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) Vestavěná bezpečnost P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i Když jde o život a zdraví lidí, není možné připustit jakékoli kompromisy. Ale také drahé stroje a zařízení je třeba chránit před požárem a tím předcházet vysokým škodám. Protipožární systémy AMF byly vyvinuty experty pro zvláště citlivé oblasti použití: letiště, hotely, školy, společenská centra, laboratoře a další prostory, kde je vyžadována nejvyšší možná bezpečnost. KATALOGY ČÁST 2/6 PROTIPOŽÁRNÍ OCHRANA PROTIPOŽÁRNÍ OCHRANA KATALOGY ČÁST 2/6 M A D E I N G E R M A N Y Katalog ve formátu pdf je ke stažení i na 10

11 System F30 Uno Systém F30 Uno nabízí požární odolnost shora i zdola a je díky profilům namontovaným již ve výrobě velmi mobilní a lze jej jednoduše a rychle namontovat. PROTIPOŽÁRNÍ KRYT SVÍTIDEL Zajištění účinné požární odolnosti jak shora i zdola, tak pouze zdola pro podhledy s vestavěnými svítidly, audio zařízeními, reproduktory, atd. SAMOSTATNÉ POŽÁRNÍ PŘEDĚLY Samostatné požární předěly zajišťují požární odolnost shora i zdola bez ohledu na nosnou konstrukci stropu v hodnotách EI 30 (a< >b). ZVÝŠENÍ POŽÁRNÍ ODOLNOSTI NOSNÉ STROPNÍ KONSTRUKCE Při zvýšení požární odolnosti nosné stropní konstrukce se posuzuje podhledová konstrukce v souvislosti s chráněnou konstrukcí. Podhledové systémy AMF dosahují v závislosti na nosné konstrukci stropu požární odolnosti REI 30 až 120 minut. Pro zvláštní požadavky jsme vyvinuly speciální systémy: F30 Uno / + Metall F30 Mono THERMATEX F30 pod sbíjenými vazníky 11

12 AKUSTIKA M A D E I N G E R M A N Y AKUSTIKA Vyžádejte si náš podrobný katalog Akustika! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) Nové řešení akustiky prostoru P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i Vytvoření optimální akustiky v místnosti je jedním z nejdůležitějších úkolů při navrhování a provádění staveb. Podle účelu využití prostoru vznikají různé požadavky na vlastnosti podhledů. Aby bylo možné tyto individuální nároky splnit, nabízí produktová řada AMF Akustik vynikající parametry jak zvukové pohltivosti, tak podélné vzduchové neprůzvučnosti. KATALOGY ČÁST 3/6 AKUSTIKA KATALOGY ČÁST 3/6 M A D E I N G E R M A N Y Katalog ve formátu pdf je ke stažení i na 12

13 THERMATEX Silence tvoří sendvič dvou minerálních desek, povrchově upravený netkanou textilií umožňující kombinovat toto provedení s ostaními deskami ze skupiny Akcoustic Range. Speciální konstrukce desky umožňuje současně zajistit vysoké hodnoty zvukové pohltivosti i neprůzvučnosti. THERMATEX Alpha ONE je podhledová deska vyráběna mokrou technologií wet-felt, nabízející nejvyšší možnou zvukovou pohltivost a w = 1,00. PODÉLNÁ VZDUCHOVÁ NEPRŮZVUČNOST ZVUKOVÁ POHLTIVOST Podhledy z produktové skupiny AMF AKUSTIK, spojující v sobě výhodně vlastnosti potřebné pro řešení zvukové pohltivosti i podélné vzduchové neprůzvučnosti, působí účinně jako regulátor hluku. Vytvářejí tak příjemné akustické prostředí v místnosti a tím zvyšují celkovou pohodu v prostoru. THERMATEX Alpha THERMATEX Alpha ONE THERMATEX Alpha HD THERMATEX Acoustic THERMATEX db Acoustic THERMATEX SF Acoustic THERMATEX Silence THERMATEX Thermofon THERMATEX Acoustic RL THERMATEX Kombimetall THERMATEX Comfort THERMATEX Sonic Sky 13

14 M A D E I N G E R M A N Y ČISTOTA & HYGIENA Vyžádejte si náš podrobný katalog Čistota & hygiena! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) Bezpečí pro lidi i výrobu P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i Produkty AMF pro oblast čistoty a hygieny se zaměřuje na redukci škodlivých látek nebo částic ve vnitřním prostoru. Hygena zabraňuje množení bakterií a plísní na povrchu podhledu a technická řešení Clean Room omezují počet prachových částic v místnosti. KATALOGY ČÁST 4/6 ČISTOTA A HYGIENA ČISTOTA A HYGIENA KATALOGY ČÁST 4/6 M A D E I N G E R M A N Y Katalog ve formátu pdf je ke stažení i na 14

15 THERMATEX Thermaclean S Podhledová deska s minerálním jádrem a omyvatelným povrchem, vhodná do čistých prostor THERMATEX Thermofon Hygena je minerální deska povrchově upravená netkanou akustickou textilií, nabízející vysokou zvukvou pohltivost. Baktericidní a fungistatické provedení HYGENA zabraňuje šíření bakterií a plísní na povrchu podhledu. CLEAN ROOM HYGENA Technická řešení ze skupiny Clean Room umožňují snížit počet prachových částic v místnosti, což je rozhodujícím kritériem pro zajištění provozu v podmínkách čistých prostor. HYGENA je speciální baktericidní a fungicidní úprava, která zabraňuje množení řady druhů bakterií a plísní na povrchu podhledu. Jejím použitím je možné zlepšit hygienické podmínky nejen v nemocnicích a velkokapacitních kuchyních, ale také v laboratořích a potravinářských provozech. 15

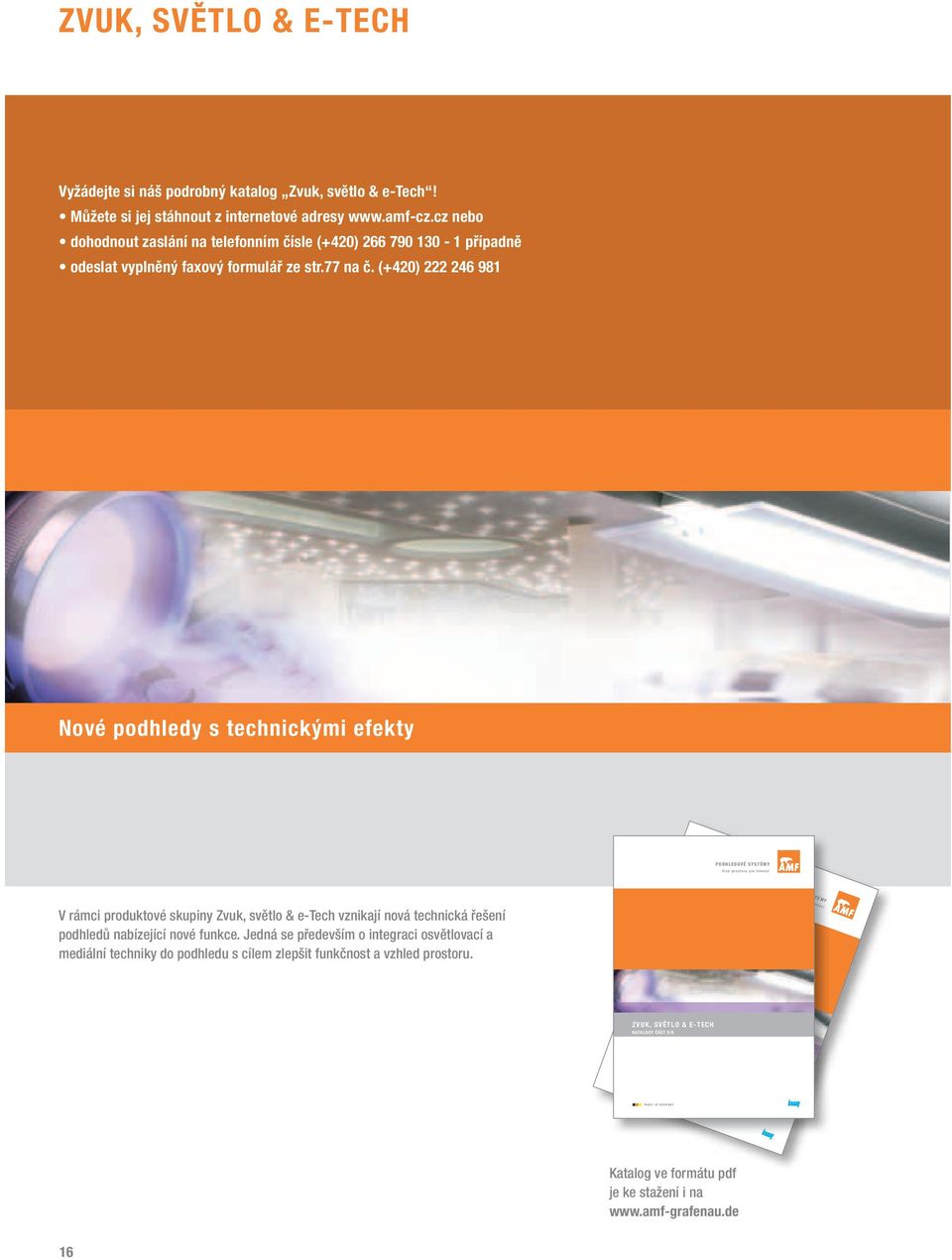

16 ZVUK, SVĚTLO & E-TECH Vyžádejte si náš podrobný katalog Zvuk, světlo & e-tech! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) Nové podhledy s technickými efekty P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i V rámci produktové skupiny Zvuk, světlo & e-tech vznikají nová technická řešení podhledů nabízející nové funkce. Jedná se především o integraci osvětlovací a mediální techniky do podhledu s cílem zlepšit funkčnost a vzhled prostoru. ZVUK, SVĚTLO & E-TECH KATALOGY ČÁST 5/6 ZVUK, SVĚTLO & E-TECH KATALOGY ČÁST 5/6 M A D E I N G E R M A N Y M A D E I N G E R M A N Y Katalog ve formátu pdf je ke stažení i na 16

17 AMF Soundmosaic Plochý reproduktor pracující na principu transformace ohybové vlny s HiFi kvalitou a akustickým vyzařováním 180 AMF Beamex System Elektricky poháněná spouštěcí platforma pro instalaci dia-, video- nebo dataprojektoru do podhledu SOUNDMOSAIC SVÍTIDLA SCHALLABSORPTION (AKUSTIK) BEAMEX SYSTEM Soundmosaic je plochý reproduktor přizpůsobený formátu rastru. Pracuje na principu transformace ohybové vlny. Deska, která funguje jako reproduktorová membrána, se vzhledově neliší od ostatních provedení podhledů AMF. Výsledný zvuk nabízí HiFi kvalitu pro reprodukci jak mluveného slova, tak hudby. Světlo ovlivňuje náš pocit pohody i koncentraci. Kromě toho jsou světlo a světelné zdroje významným prostředkem pro dotváření architektury prostoru. Elektricky poháněná spouštěcí platforma umožňuje instalovat dia-, video- nebo dataprojektor tak, že v případě nečinnosti je skryt v mezistropním prostoru, takže přístroj ani kabely nenarušují vzhled interiéru. 17

18 MATERIÁLY & DESIGN Vyžádejte si náš podrobný katalog Materiály & Design! Můžete si jej stáhnout z internetové adresy nebo dohodnout zaslání na telefonním čísle (+420) případně odeslat vyplněný faxový formulář ze str.77 na č. (+420) Podhledy s originálním designem P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i P O D H L E D O V É S Y S T É M Y V í c e p r o s t o r u p r o i n v e n c i Produktová skupina Materiály & Design je alternativou ke klasickému sortimentu minerálních desek AMF. Pro náročné projekty nabízí velkou tvůrčí volnost, umožňuje kombinovat různé materiály a vytváří nové možnosti architektonického ztvárnění podhledu. KATALOGY ČÁST 6/6 MATERIÁLY & DESIGN MATERIÁLY & DESIGN KATALOGY ČÁST 6/6 M A D E I N G E R M A N Y M A D E I N G E R M A N Y Katalog ve formátu pdf je ke stažení i na 18

19 THERMATEX Symetra Pravidlené kruhové děrování v rozličném uspořádání v kombinaci s volitelným provedením hran nabízejí nové možnosti pro moderní design. WOOD Symetra Dřevo - přirozenost a elegance pro Váš podhled. K dispozici je velký výběr provedení porvchu a možností perforace. MATERIAL DESIGN Nabídka podhledů AMF spojuje řadu materiálů, neboť každý propůjčuje podhledu svůj vlastní charakter. Nové trendy v designu podhledů využívající pravidelné vrtání pro skupinu Symetra nebo ve stylo retro 70.let plástvové kazety THERMATEX net. 19

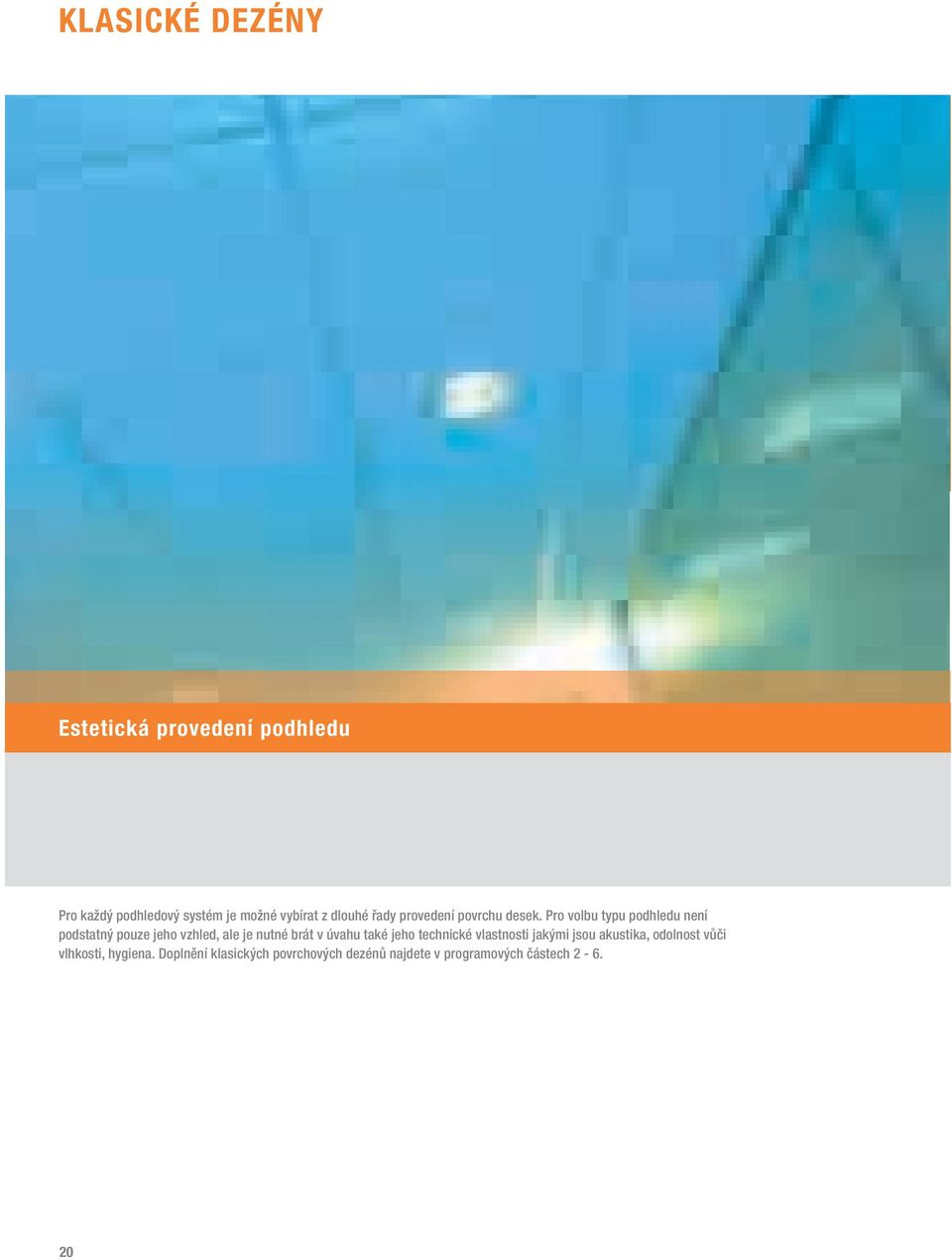

20 KLASICKÉ DEZÉNY Estetická provedení podhledu Pro každý podhledový systém je možné vybírat z dlouhé řady provedení povrchu desek. Pro volbu typu podhledu není podstatný pouze jeho vzhled, ale je nutné brát v úvahu také jeho technické vlastnosti jakými jsou akustika, odolnost vůči vlhkosti, hygiena. Doplnění klasických povrchových dezénů najdete v programových částech

21 WÄHLEN SIE AUF DEN FOLGENDEN SEITEN IHRE OBERFLÄCHE AUS HLADKÉ POVRCHY STRUKTUROVANÉ A MIKRO PERFOROVANÉ POVRCHY RAŽENÉ POVRCHY Uklidňující vzhled podhledu díky hladkým nebo sypaným povrchům; zvukově odrazivé Strana 22 Harmonický vzhled podhledu díky jemnému nepravidelnému děrování s dobrou zvukovou pohltivostí Strana 24 Řada variant vzhledu podhledu se zajímavými kontrasty; velmi dobrá zvuková pohltivost Strana 27 21

22 KLASICKÉ DEZÉNY Hladké THERMATEX-povrchy THERMATEX Schlicht Podhledové desky s hladkým nebo jemně sypaným povrchem bez děrování vytvářejí uklidňující vzhled podhledu bez dominantní struktury s možností zdůraznit nosnou konstrukci. Hladké povrchy jsou většinou zvukově odrazivé. SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,25 0,20 0,10 0,05 0,05 0,10 α w = 0,10 (L) podle EN ISO NRC = 0,10 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 92% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Čistota & Hygiena Clean Room, Hygena (část 4) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

23 THERMATEX Feinstratos THERMATEX Laguna SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,30 0,25 0,10 0,10 0,10 0,10 α w = 0,10 (L) podle EN ISO NRC = 0,15 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 88% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 12 kg/m 2 ) Barvy Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly F30 Uno, F30 Mono (část 2) Akustika THERMATEX Comfort (část 3) Čistota & Hygiena Hygena (část 4) bílá, podobná RAL 9010, další barvy na vyžádání SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,35 0,20 0,10 0,05 0,05 0,05 α w = 0,10 (L) podle EN ISO NRC = 0,10 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 88% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části Podrobnosti viz technický list systému. Všeobecné informace viz str Podrobnosti viz technický list systému. Všeobecné informace viz str

24 KLASICKÉ DEZÉNY Strukturované / mikro THERMATEX-povrchy Jemná a decentní perforace optimalizuje zvukovou pohltivost a podle provedení může dodávat podhledu vzdušnější vzhled. THERMATEX Feinstratos mikro SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,40 0,40 0,55 0,70 0,60 0,45 α w = 0,60 podle EN ISO NRC = 0,55 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 88% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 12 kg/m 2 ) Barvy Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly F30 Uno, F30 Mono (část 2) Akustika THERMATEX Comfort (část 3) Čistota & Hygiena Hygena (část 4) bílá, podobná RAL 9010, další barvy na vyžádání 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

25 THERMATEX Laguna mikro THERMATEX Star SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,35 0,35 0,60 0,75 0,70 0,45 α w = 0,60 podle EN ISO NRC = 0,60 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 88% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,50 0,40 0,55 0,70 0,65 0,45 α w = 0,60 podle EN ISO NRC = 0,60 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 90% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) / 40 mm (cca 12 kg/m 2 ) Barvy Další možné varianty podrobnosti viz programové části 2-6 Samostatné požární předěly F30 Uno, F30 Mono (část 2) Akustika THERMATEX Comfort (část 3) Čistota & Hygiena Hygena (část 4) bílá, podobná RAL 9010, další barvy na vyžádání 1 Podrobnosti viz technický list systému. Všeobecné informace viz str Podrobnosti viz technický list systému. Všeobecné informace viz str

26 KLASICKÉ DEZÉNY THERMATEX Feingelocht SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,40 0,35 0,50 0,70 0,75 0,60 α w = 0,55 podle EN ISO NRC = 0,60 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 95% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 88% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části Podrobnosti viz technický list systému. Všeobecné informace viz str

27 Ražené THERMATEX-povrchy THERMATEX Mercure Výrazná, u některých dezénů směrově orientovaná ražení, která zřetelně zvyšují zvukovou pohltivost, dávají podhledu osobitý charakter. SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 A skrytá konstrukce, desky vyjímatelné nebo nevyjímatelné * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,45 0,40 0,50 0,70 0,70 0,65 α w = 0,60 podle EN ISO NRC = 0,60 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 88% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Akustika THERMATEX Comfort (část 3) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str

28 KLASICKÉ DEZÉNY THERMATEX Feinfresko-Saturn THERMATEX Fresko SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 SYSTÉM C viditelná konstrukce, desky vyjímatelné * 1 F chodbový systém, nosné profily viditelné nebo skryté * 1 I paralelní systém, příčné profily viditelné nebo skryté * 1 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,45 0,40 0,50 0,70 0,80 0,75 α w = 0,60 (H) podle EN ISO NRC = 0,60 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 87% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Stupeň hořlavosti A2-s1, d0 nehořlavá podle ČSN EN Požární odolnost REI až 120 minut podle ČSN EN (podle zkušebního protokolu) Zvuková pohltivost EN ISO 354 Frekvence f (Hz) Zvuková pohltivost a p 0,45 0,40 0,50 0,70 0,80 0,75 α w = 0,60 (H) podle EN ISO NRC = 0,60 podle ASTM C 423 Podélná vzduchová neprůzvučnost D n,c,w = 34 db podle EN (pro tloušťku 15 mm, podle zkušebního protokolu) Odolnost vůči vlhkosti do 90% relativní vzdušné vlhkosti Světelná odrazivost pro bílou barvu podobnou RAL 9010 neoslnivá, do 87% Tepelná vodivost λ = 0,052-0,057 W/mK podle DIN Formáty dodávané formáty, dodací kategorie a minimální množství viz ceník nebo Tloušťky / hmotnost 15 mm (cca 4,5 kg/m 2 ) / 19 mm (cca 5,7 kg/m 2 ) Barvy bílá, podobná RAL 9010, další barvy na vyžádání Další možné varianty podrobnosti viz programové části 2-6 Akustika THERMATEX Comfort (část 3) 1 Podrobnosti viz technický list systému. Všeobecné informace viz str Podrobnosti viz technický list systému. Všeobecné informace viz str

29 29

30 SYSTÉMOVÁ ŘEŠENÍ Efektivita díky promyšlené technice Moderní budovy v sobě kombinují nejrůznější funkce, jejichž nárokům je třeba přizpůsobit výběr vhodného konstrukčního systému podhledu. Pro tak různorodé požadavky nabízí podhledové systémy AMF řadu konstrukčních variant. Díky vyzrálým technickým řešením vykazují tyto systémy vynikající stavebně fyzikální vlastnosti z hlediska požární odolnosti, akustiky i hygieny. K tomu přidejme snadnou montáž na všechny typy nosných stropních konstrukcí a bezproblémovou údržbu a získáváme efektivní řešení podhledů pro moderní budovy. 30

31 WÄHLEN SIE AUF DEN FOLGENDEN SEITEN IHR SYSTEM AUS VIDITELNÁ KONSTRUKCE CHODBOVÝ SYSTÉM PARALELNÍ SYSTÉM SKRYTÁ KONSTRUKCE SYSTÉM C SYSTÉM F SYSTÉM I SYSTÉM A Viditelná konstrukce, profily široké 15 nebo 24 mm, desky vyjímatelné Chodbový systém, s nosnou konstrukcí samonosný, profily viditelné nebo skryté Paralelní rastrový systém, širokopatkové profily široké mm, příčná konstrukce viditelná nebo skrytá Skrytá konstrukce, desky vyjímatelné (hrana AW/GN) nebo nevyjímatelné (hrana GN) Strana 32 Strana 36 Strana 40 Strana

32 SYSTÉM C VIDITELNÁ KONSTRUKCE MOŽNO KOMBINOVAT S DEZÉNY SYSTÉM C využívá viditelných profilů jako aktivního prvku tvorby podhledu. V provedení hrany SK (ostrá hrana) leží podhledové desky ve stejné úrovni jako konstrukce, v provedení hrany VT (polozapuštěná hrana) desky z konstrukce opticky vystupují a zdůrazňují modulové uspořádání. SYSTÉM C je považován za velmi efektivní řešení vzhledem k rychlé montáži a jednoduché rozebíratelnosti, umožňující provádění údržbářských prací v mezistropním prostoru. Jeho kvality potvrzuje řada mezinárodních certifikátů a osvědčení. Kromě těchto standardních provedení jsou k dispozici i desky akustické (THERMATEX Alpha, Thermofon, Acoustic, db Acoustic), desky určené pro hygienické provozy (THERMATEX HYGENA, Thermaclean) a specielní designové (THERMATEX Symetra, WOOD Symetra, Symetra Metall). Podrobnosti najdete ve specializovaných prospektech. THERMATEX Schlicht Feinstratos Laguna Feinstratos micro perf. Laguna micro perf. Star Feingelocht Mercure Feinfresko-Saturn Fresko Vyobrazení viz str

33 33

34 SYSTÉM C viditelná konstrukce Příslušenství JS - 15 Rohová krytka vnější pro RWL 24 / 24 JS - 17 Rohová krytka vnitřní pro RWL 24 / Y Provedení hran 7 4 X 3 JS - 24 Rohová krytka vnější pro SRW 25 / 15 / 8 / 15 Další možnosti provedení napojení na zeď viz ceník! JS - 28 Rohová krytka vnitřní pro SRW 25 / 15 / 8 / 15 Okrajový profil RWL 24 / 24 Okrajový profil SRW 20 / 20 / 20 / 20 Provedení hrany SK VT 15 / 24 Okrajový profil SRW 25 / 15 / 8 / 15 Pro provedení hrany VT VT - S15 / 24 VT - S15F Výplňový dílek FUE - 15 / 24 Viditelná konstrukce Napojení na zeď Rozměr rastru v mm Y X 600 x x x x x ,5 x 1250 podhledová deska AMF 1 ks 2,78 2,56 1,39 1,28 2,78 2,56 VENTATEC T-hlavní profil T24/ event bm 0,84 0,80 0,84 0,80 0,84 0,80 VENTATEC T-příčný profil T24/ event bm 1,67 1,60 1,67 1,60 3,34 3,20 VENTATEC T-příčný profil T24/ event bm 0,84 0, RWL okrajový 5 bm 0,60 0,60 0,60 0,60 0,60 0,60 rychlozávěs DOS, drát s očkem nebo alternativa 6 ks 0,67 0,67 0,67 0,67 0,67 0,67 tlačné pero DFK (nepovinně) 7 ks 5,56 5,12 2,78 2,56 5,56 5,12 max. vzdálenost závěsů 8 m 1,25 1,20 1,25 1,20 1,25 1,20 max. vzdálenost hlavních profilů 9 m 1,20 1,25 1,20 1,25 1,20 1,25 SK: ostrá hrana, VT: polozapuštěná hrana. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 34

35 Příslušenství Kryty na vestavěná svítidla s požární odolností Rozměr rastru: 600 x 600 mm / 625 x 625 mm / 1200 x 600 mm 300 x 1200 mm / 312,5 x 1250 mm Tloušťka desek: 19 resp. 40 mm Výška bočnice: 100 resp. 80 mm Další rozměry a výšky na vyžádání DoS event. DoH SHD SNA ANo ANu Krycí deska 19 mm / 40 mm Bočnice DoS event. DoH BS 10 SNA SAH - 5 Bočnice přilepit na desky podhledu sádrovou hmotou Výřezy pro nosnou konstrukci Vestavěné svítidlo Krycí deska 19 mm Bočnice Bočnice přilepit na desky podhledu sádrovou hmotou Vestavěné svítidlo Výřezy pro nosnou konstrukci U všech vestavěných prvků, jako jsou svítidla, větrací otvory, sprinklery apod. nesmí být okraj prvku vyšší než 5 mm. Kryt na svítidlo Závěsy 35

36 SYSTÉM F CHODBOVÝ SYSTÉM MOŽNO KOMBINOVAT S DEZÉNY Systém F s maximálním rozpětím 2,5 m bez potřeby zavěšení představuje ideální řešení podhledu do chodeb. Jako nosné prvky jsou použity vhodně dimenzované profily a dostatečně únosné napojení na zeď, takže konstrukce podhledu je samonosná. Varianty provedení hran umožňují architektonicky dotvořit úzké dlouhé prostory tak, aby byly opticky příjemné, současně je SYSTÉM F rychlým a efektivním řešením jak z hlediska montáže, tak z hlediska možnosti provádět údržbářské práce v mezistropním prostoru, protože podhledové desky mohou být podle zvoleného typu konstrukce vyjímatelné a umožnit tak volný přístup k instalovaným vedením. Kromě těchto standardních provedení jsou k dispozici i desky akustické (THERMATEX Acoustic), desky určené pro hygienické provozy (THERMATEX Hygena) a specielní designové (THERMATEX Symetra). Pordobnosti najdete ve specializovaných prospektech. THERMATEX Schlicht Feinstratos Feinstratos mikro perf. Star Mercure Feinfresko-Saturn Fresko Vyobrazení viz str

37 37

38 SYSTÉM F Chodbový systém, varianta F1 Chodbový systém, varianta F2 2b rozebíratelný 3 2b 2a 3 2a 1 1 X Y X Y 2a nerozebíratelný Provedení hrany Provedení hrany nerozebíratelné rozebíratelné Z-profil, podélná hrana GN alternativa: 2xU-profil, podélná hrana GN T-profil, podélná hrana AW čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT podélná hrana GN/čelní hrana SK nebo VT desky vyjímatelné/nevyjímatelné podélná hrana AW/čelní hrana SK nebo VT desky vyjímatelné Rozměr rastru v mm Y X 300 x x x x ,5 x ,5 x ,5 x ,5 x x x x x 2500 podhledová deska AMF 1 ks 2,08 1,85 1,67 1,34 2,00 1,78 1,60 1,28 1,56 1,39 1,25 1,00 nosný profil PQT a PQZ pro varianty F1, F2, F3 2a bm 3,34 3,34 3,34 3,34 3,20 3,20 3,20 3,20 2,50 2,50 2,50 2,50 alternativa: nosný profil PQU pro variantu F1 2b bm 6,68 6,68 6,68 6,68 6,40 6,40 6,40 6,40 5,00 5,00 5,00 5,00 napojení na zeď 3 bm 1,50 1,33 1,20 0,96 1,50 1,33 1,20 0,96 1,50 1,33 1,20 0,96 Je nutné bezpodmínečně dodržet dimenzování nosných profilů uvedené v příslušné tabulce! Tabulka platí pro varianty F1-F3. SK: ostrá hrana, VT: polozapuštěná hrana, GN: hrana pro skrytou nerozebíratelnou konstrukci, AW: hrana pro skrytou rozebíratelnou konstrukci. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 38

39 Chodbový systém, varianta F3 Příslušenství 3 SRW 42 x 20 x 23 x 24 mm SRW 25 x 15 x 10 x 15 mm 2a 1 X Y RWL 31 x 31 mm Stěnová konzola AMF U varianty F 3 Provedení hrany T-profil, podélná hrana VT T-profil, podélná hrana SK Výplňový dílek FUE - 15 / 24 Souprava protipožárního krytu pro vestavěná svítidla Montáž dle příslušného technického listu. Světla je nutno přivěsit samostatně. čelní hrana SK čelní hrana VT čelní hrana SK Krycí deska 19 mm podélná hrana VT / čelní hrana SK nebo VT desky vyjímatelné Vestavěné svítidlo Bočnice Výřezy pro nosnou konstrukci napojení na zeď / výplňový dílek / kryt na svítidlo Bočnice přilepit na desky podhledu sádrovou hmotou Šířka desek (mm) 300 a 312,5 mm Plošná hmotnost podhledu (kg/m²) 4,0 5,0 6,0 7,5 8,5 9,5 Profil Výška (mm) Hmotnost (kg/lfdm.) max. rozpon (mm) T24/ , T24/ , P Z19/ , P Z19/ , P Z19/ , P U10/ , P U12/ , Profil max. rozpon (mm) Plošná hmotnost podhledu (kg/m²) 5,0 6,0 9,5 RW L 19/24 d=0,5 mm RW L 24/24 d=0,5 mm RW L 31/31 d=1,0 mm RW L 40/30 d=1,0 mm Profil max. rozpon (mm) Plošná hmotnost podhledu (kg/m²) 5,0 6,0 9,5 SRW L 25/15/8/15 d=0,5mm SRW L 20/20/20/20 d=0,7mm SRW L 25/15/10/15 d=1,0mm SRW L 42/20/23/24 d=1,5mm

40 SYSTÉM I PARALELNÍ SYSTÉM MOŽNO KOMBINOVAT S DEZÉNY Systém I tvoří paralelní rastrová konstrukce se zdůrazněnými viditelnými hlavními profily, kterou lze přizpůsobit architektuře interiéru a stavebnímu modulu stavby. K širokopatkovým hlavním profilům je možno ukotvit lehké mobilní příčky, takže členění dispozice podlaží je vysoce flexibilní. V příčném směru jsou profily viditelné nebo skryté. Podhledové desky jsou pak podle provedení systému vyjímatelné nebo nevyjímatelné. Kromě těchto standardních provedení jsou k dispozici i desky akustické (THERMATEX Alpha, Thermofon, Acoustic, db Acoustic), desky určené pro hygienické provozy (THERMATEX Hygena, Thermaclean) a specielní designové (THERMATEX Symetra). Pordobnosti najdete ve specializovaných prospektech. THERMATEX Schlicht Feinstratos Feinstratos mikro perf. Star Mercure Feinfresko-Saturn Fresko Vyobrazení viz str

41 41

42 SYSTÉM I Paralelní rastrová konstrukce se širokopatkovými profily, varianta I1 Paralelní rastrová konstrukce se širokopatkovými profily, varianta I b 1 3a 3a b 1 3a 3a Y 12 X 3a Y 12 X 3a 3a 3a 3b 3b Provedení hrany Provedení hrany nerozebíratelné rozebíratelné Z-profil, podélná hrana GN 2x U-profil, podélná hrana GN T-profil,podélná hrana AW čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT čelní hrana SK čelní hrana VT podélná hrana GN / čelní hrana SK nebo VT desky nevyjímatelné / vyjímatelné podélná hrana AW / čelní hrana SK nebo VT desky vyjímatelné Rozměr rastru v mm Y X 300 x x x ,5 x ,5 x ,5 x x x 2500 podhledová deska AMF 1 ks 1,85 1,67 1,33 1,78 1,60 1,28 1,25 1,00 hlavní profil Bandraster (I1 a I2) PH 50 / 100 / bm 0,56 0,50 0,40 0,56 0,50 0,40 0,50 0,40 hlavní profil T-profil (I3) PH T24/38 event. T35/38 2 bm 0,56 0,50 0,40 0,56 0,50 0,40 0,50 0,40 příčný profil PQT / Z (jednodílný) 3a bm 3,33 3,33 3,33 3,20 3,20 3,20 2,50 2,50 příčný profil PQU dvojdílný (U-profil) 3b bm 6,67 6,67 6,67 6,40 6,40 6,40 5,00 5,00 Okrajový RWL 4 bm 0,60 0,60 0,60 0,60 0,60 0,60 0,60 0,60 Okrajové tlačné pero RF 5 ks 0,17 0,15 0,12 0,17 0,15 0,12 0,15 0,12 závěs např. Nonius/ rychlozávěs DOS, drát s očkem event. alternativa 6 ks 0,45 0,40 0,32 0,45 0,40 0,32 0,40 0,32 Max. vzdálenost závěsů dle DIN m 1,25 1,25 1,25 1,25 1,25 1,25 1,25 1,25 Max. vzdálenost hlavních profilů Y mm Šířka podhledových desek X mm ,5 312,5 312, Prvky závislé na způsobu zavěšení a zvolené variantě systému: okrajové upevnění pro širokopatkový profil PRB 10 ks 0,15 0,14 0,12 0,15 0,14 0,12 0,14 0,12 Závěs Nonius pro příčné zavětrování 11 ks 0,31 0,28 0,22 0,31 0,28 0,22 0,28 0,22 Spojka PHV pro PH 50 / 100 / ks 0,15 0,14 0,12 0,15 0,14 0,12 0,14 0,12 Je nutné respektovat dimenzování nosných profilů podle tabulky! Vzdálenost závěsů na hlavních profilech a jejich nosnost přizpůsobit provozním podmínkám! U závěsů Nonius vždy používat 2 sávlačky Sti na jeden závěs. Tabulka je platná pro varianty I1-I3. SK: ostrá hrana, VT: polozapuštěná hrana, GN: hrana pro skrytou nerozebíratelnou konstrukci, AW: hrana pro skrytou rozebíratelnou konstrukci. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 42

43 Paralelní rastrová konstrukce s T-profily varianta I3 Příslušenství a 3a 3b 1 3a SRW 42 x 20 x 23 x 24 mm SRW 25 x 15 x 10 x 15 mm Y X 3b 3a RWL 31 x 31 mm Stěnová konzola AMF 3a 3a U varianty I 3 s hranou VT Provedení hrany Z-profil, podélná hrana GN T-profil, podélná hrana AW Výplňový dílek FUE - 15 / 24 Souprava protipožárního krytu pro vestavěná svítidla Montáž dle příslušného technického listu. Světla je nutno přivěsit samostatně. T-profil, podélná hrana VT T-profil, podélná hrana SK Krycí deska 19 mm čelní hrana SK čelní hrana VT čelní hrana SK podélná hrana SK nebo VT, čelní hrana SK nebo VT desky vyjímatelné Vestavěné svítidlo Bočnice Výřezy pro nosnou konstrukci napojení na zeď / výplňový dílek / kryt na svítidlo Bočnice přilepit na desky podhledu sádrovou hmotou 43

44 SYSTÉM A SKRYTÁ KONSTRUKCE MOŽNO KOMBINOVAT S DEZÉNY Díky skryté konstrukci působí systém A decentním, klidným dojmem. Podle zvolené konstrukční varianty jsou podhledové desky vyjímatelné (mezistropní prostor je přístupný) nebo nevyjímatelné (přístup do mezistropního prostoru musí být řešen jiným způsobem). Kromě těchto standardních provedení jsou k dispozici i desky akustické (THERMATEX Acoustic, Thermatex Alpha HD), desky určené pro hygienické provozy (THERMATEX Hygena) a specielní designové (THERMATEX Symetra, Symetra Metall). Podrobnosti najdete ve specializovaných prospektech. THERMATEX Schlicht Feinstratos Feinstratos mikro perf. Star Mercure Vyobrazení viz str

45 45

46 SYSTÉM A Skrytá konstrukce, Varianta A1 Skrytá konstrukce, Varianta A X Y X 2 Y Provedení hrany Provedení hrany Distanční profil T-profil výška 38 mm Z-profil výška 21/32/50 mm podhledová deska tloušťka 19 mm T-profil výška 38 mm podhledová deska tloušťka 19 mm Z-profil, podélná hrana GN T-profil, čelní hrana GN T-profil, podélná hrana AW 2xL-profil, čelní hrana GN hrana GN / GN desky nevyjímatelné hrana AW / GN desky vyjímatelné rozměr rastru v mm Y X 600 x x x ,5 x 1250 rozměr rastru v mm Y X 600 x x x ,5 x 1250 podhledová deska AMF 1 ks 2,78 2,56 2,78 2,56 VENTATEC T-hlavní profil T24/ bm 0,83 0,83 0,83 0,83 stupňovitý Z-profil PZ 19/ ks 1,67 2,56 3,34 3,20 příčný T-profil PQT 17/12 4 ks 2,78 2,56 2,78 2,56 spojka pro Z-profil ZPV 5 ks 0,42 0,40 0,84 0,80 BS 10 event. alternativa 6 ks 0,67 0,67 0,67 0,67 drátěný třmínek UK TL 7 ks 1,38 1,34 2,78 2,67 okrajový L-profil RWL 8 bm 0,60 0,60 0,60 0,60 okrajové tlačné pero RF 9 ks 0,60 0,60 0,60 0,60 max. vzdálenost nosných profilů 10 m 1,20 1,20 1,20 1,20 max. vzdálenost závěsů 11 m 1,25 1,25 1,25 1,25 podhledová deska AMF 1 ks 2,78 2,56 2,78 2,56 VENTATEC T-hlavní profil T24/ bm 1,67 1,60 3,34 3,20 příčný L-profil PQL 600 / 625 event. PQL 300 / 312,5 3 ks 5,56 5,12 5,56 5,12 distanční profil - DI 600 / 625 event. 300 / 312,5 * 4 ks 1,39 1,28 1,39 1,28 závěs SoS, popř. SoH n. alternativa 5 ks 1,38 1,34 2,78 2,67 okrajový L-profil RWL 6 bm 0,60 0,60 0,60 0,60 okrajové tlačné pero RF 7 ks 0,60 0,60 0,60 0,60 max. vzdálenost nosných profilů 8 m 1,20 1,20 1,20 1,20 vzdálenost závěsů 9 závisí na 9 a konfiguraci konstrukce *Distanční profil se umisťuje GN: hrana pro skrytou nerozebíratelnou konstrukci, AW: hrana pro skrytou rozebíratelnou konstrukci. Respektujte prosím technické informace na str Všechny dodávané formáty a další příslušenství najdete v ceníku! 46

47 Skrytá konstrukce, Varianta A3 Příslušenství 10 3 DoS event. DoH SHD SoS event. SoH SNA ANo A Nu X Y SRW 25 / 15 / 10 / 15 mm RWL 24 / 24 mm Provedení hrany Stěnová konzola AMF stupňovitý Z-profil výška 57 mm podhledová deska tloušťka 19 mm Krycí deska 19 mm / 40 mm Sada krytu pro vestavěná svítidla Rozměr rastru: 600 x 600 mm / 625 x 625 mm / 300 x 1200 mm / 312,5 x 1250 mm Tloušťka desky: 19 mm Výška bočnic: 100 mm Další formáty a výšky na vyžádání Bočnice Stupňovitý T-profil, podélná hrana AW 2xL-profil, příčná hrana GN Bočnice přilepit na desky podhledu sádrovou hmotou Výřezy pro nosnou konstrukci Vestavěné svítidlo hrana AW / GN desky vyjímatelné závěsy / napojení na zeď / kryt na svítidlo rozměr rastru v mm Y X 600 x x x ,5 x 1250 podhledová deska AMF 1 ks 2,78 2,56 2,78 2,56 VENTATEC T-hlavní profil T24/ bm 0,83 0,83 0,83 0,83 stupňovitý Z-profil 19/57/ bm 1,67 1,60 3,34 3,20 příčný L-profil PQL 600 / 625 event. PQL 300 / 312,5 4 ks 5,56 5,12 5,56 5,12 spojka pro Z-profil ZPV 5 ks 0,42 0,40 0,84 0,80 BS 10 event. alternativa 6 ks 0,67 0,67 0,67 0,67 drátěný třmínek UK TL 7 ks 2,78 2,67 5,56 5,33 okrajový L-profil RWL 8 bm 0,60 0,60 0,60 0,60 okrajové tlačné pero RF 9 ks 0,60 0,60 0,60 0,60 max. vzdálenost nosných profilů 10 m 1,20 1,20 1,20 1,20 max. vzdálenost závěsů 11 m 1,25 1,25 1,25 1,25 47

48 VŠEOBECNÉ TECHNICKÉ INFORMACE TEXTY SPECIFIKACE DODÁVKY A TECHNICKÉ PODKLADY URČENÍ POTŘEBY MATERIÁLŮ MONTÁŽNÍ PODMÍNKY Texty specifikace dodávky podhledových systémů AMF si můžete objednat: na tel. (+420) , faxem na č. (+420) , em na info@amf-cz.cz, nebo si je stáhnout z internetových stránek Podrobnější informace k textům specifikace dodávek Vám rádi sdělíme osobně v naší technické kanceláři nebo po telefonu. Technické poradenství, atesty a další podklady (technické listy, zkušební protokoly, vzorky atd.) poskytujeme na vyžádání. U všech systémů AMF, které vyžadují dokladování úředními dokumenty, doporučujeme konzultaci s našimi techniky! 48 Upozornění k výpočtu spotřeby materiálu u jednotlivých konstrukčních systémů: Hodnoty spotřeby materiálu uvedené v tabulkách jsou pouze orientační, počítané bez prořezu. Při výpočtu je nutno zohlednit odchylky dané odlišnostmi konkrétního objektu. Přídavné zatížení svítidly, izolačními vrstvami apod. musí být přeneseno zvláštní konstrukcí na nosnou konstrukci objektu. Typ nosných a okrajových profilů, jejich výška a tloušťka materiálu se volí dle rozpětí, tloušťky a rozměru podhledových desek. Vyžádejte si naše technické listy! Podhledové desky se mohou instalovat do vyschlé místnosti, kde byly dokončeny veškeré mokré procesy (omítky, potěry, asfaltové nátěry), jsou osazeny a zaskleny výplně otvorů (okna, dveře) a funguje vytápění tak, aby byla zajištěna pracovní teplota v rozmezí C. Záruky jsou poskytovány dle našich VZP. MONTÁŽNÍ PODMÍNKY A TECHNICKÉ LISTY VÁM RÁDI BEZPLATNĚ POSKYTNEME NA VYŽÁDÁNÍ!

49 PRÁVNÍ UPOZORNĚNÍ Vzhledem k používané typografické technologii může v katalozích dojít k barevným a kvalitativním odchylkám oproti originálním produktům. Závazný výběr konkrétního výrobku proto doporučujeme provést podle fyzických vzorků jednotlivých produktů. Všechny údaje a technické informace v tomto katalogu a dalších publikacích, vztahujících se k podhledovým systémům AMF, vycházejí z výsledků zkoušek, které probíhaly v laboratorních podmínkách. Za rozhodnutí, zda jsou tyto údaje a informace relevantní pro konkrétní plánované použití, je odpovědný zákazník. Všechny uvedené údaje odpovídají aktuálnímu stavu techniky. Je nutno vždy respektovat všechny relevantní zkušební protokoly, montážní pokyny a odborná dobrozdání! Předpokládají výhradní použití systémových dílů a produktů dodávaných AMF, jejichž spolupůsobení bylo potvrzeno interními i externími zkouškami. Při použití nebo kombinování cizích produktů a systémových dílů proto odpadá jakákoliv záruka, neboť nejsou splněny podmínky úřední certifikace. Dále je nutno dbát na to, aby nebyly při montáži dohromady používány materiály z různých výrobních šarží (datum/číslo produkce). Technické změny bez předchozího upozornění vyhrazeny. Dodavatelské vztahy se řídí našimi všeobecnými prodejními, dodacími a platebními podmínkami. Nejaktuálnější technické údaje a informace najdete v technických listech produktů na internetové adrese Tento katalog ztrácí platnost s novým vydáním!! Omyly a tiskové chyby vyhrazeny! 49

50 PROJEKTY AMF NĚMECKO SWR SÜDWESTFUNK, BADEN BADEN SIEMENS TMC, ERLANGEN Objekt Siemens TMC, Erlangen, Německo Produkt AMF Systém I / THERMATEX Acoustic / AW / SK Množství v m m 2 50

51 NĚMECKO ADIDAS BRAND CENTER, HERZOGENAURACH Objekt Adidas Brand Center, Herzogenaurach, Německo Architekt Querkraft, Vídeň Produkt AMF Systém I / THERMATEX Acoustic / AW / SK Množství v m m 2 51
