1 Fasádní systémy heroal C Koncepty pro budoucnost stavění

2 Energeticky efektivní koncepty budov pro budoucnost stavění Vyzrálé, orientované na design, hospodárné S inovativní generací fasádních systémů splňuje heroal narůstající požadavky na energetickou efektivitu v plášti budovy. Veškeré fasádní prvky od firmy heroal nabízejí optimální tepelnou izolaci bez omezení tvůrčí svobody. S technicky a funkčně vyzrálými, na design orientovanými a hospodárnými řešeními přesvědčí fasádní řešení heroal v mnoha systémech až po fasády vhodné pro pasivní dům. Základem fasádních systémů heroal je jednotná konstrukce vnitřních sloupků a příček a rovněž vnějšich přítlačných a krycích lišt ve spojení s variabilní izolační zónou heroal. Kombinace se systémovými prvky heroal zaručuje jistotu postupu při výrobě, vzhledově atraktivni, funkčně bezpečné a vyzkoušené fasády. Zpracovatelé, projektanti a architekti mohou realizovat díky fasádním systémům heroal zakázky náročné na bezpečnost, ochranu proti hluku, požáru a s dokonalým designem. Fasádní systémy heroal nabízejí možnost uspořádání bez kompromisů: Různorodost variant ve vnitřních a vnějších pohledech je ve spojení s individuálním zpracováním povrchu heroal jedinečná ve své odolnosti vůči nepřízni počasí díky práškové vrstvě hwr a také eloxalovým povrchům. Další výhoda systému heroal : Možnosti kombinace systémů heroal pro fasádní, okenní a dveřní systémy a také pro předokenní rolety a stínící techniku navzájem otevírají další prostor pro sestavování a nabízejí architektům, projektantům a stavebníkům systémovou jistotu. Fasádní systémy heroal C nabízejí bázi pro nejrůznější možnosti vyhotovení a montáže: Jsou možné konstrukce typu sloupek-příčka, sloupek-sloupek, dále montáž pomocí hotových polí a možnost dodatečného vsazení příček. 02 Fasádní systémy heroal

3 heroal C Strana 4 Systém pro fasádní řešení se spoustou variant, který se osvědčil v četných stavebních projektech. heroal C ID Strana 5 Fasádní systém heroal C ID je synonymem odborně sestaveného řešení v průmyslovém designu. heroal C HI Strana 6 Fasádní systém vhodný i pro pasivní domy stanovuje měřítka kvality. heroal C PH Strana 7 System heroal C PH nejenže dosahuje urovně standardu pasivnich domů, ale má teké certifikaci pro pasivní domy. heroal C FP Strany 8/9 Systémové řešeni pro protipožární fasady vytvaři neviditelne požární bariéry. Fasádní systémy heroal 03

4 Systém pro variabilní fasádní řešení heroal C se osvědčil v četných stavebních projektech Teplotně izolující fasádní systém heroal C se osvědčil v provedení jako kolmá nebo kolmo klesající fasáda typu sloupek příčka, příčka příčka nebo sloupek-sloupek v četných stavebních projektech. Fasádu heroal lze využít také jako střešní plochu, prosklenou střešní pyramidu nebo zimní zahradu. Prostor pro tvůrčí sestavování díky různým přítlačným a krycím profilům vhodně doplňují nabídku systémů. Rozměry systému» Pohledová šířka: mm» Stavební hloubky sloupků: mm» Stavební hloubky příček: mm» Síla skla/výplně: 8 mm» max. hmotnost výplní: 4 kg Úspory energií» Tepelná izolace: U f 1,6 W / m 2 K 84 Vlastnosti systému/bezpečnost systému» Ochrana proti vloupání: WK 1 WK 3» Odolnost proti zatiženi větrem: požadavek splněn» Odolnost proti vodě: RE 10» Prodyšnost: AE» Odolnost proti nárazům: I5/E5 86 5,5 Varianty sestavení / design» Identický vnější a vnitřní vzhled ( mm)» Fasáda typu sloupek příčka, přička-přička nebo sloupek-sloupek» Rovné nebo polygonní vedení půdorysu» V dílčích oblastech také jako prosklená střecha, střešní plocha, zimní zahrada» Prvky pro využití: Integrace všech okenních a dveřních systémů heroal a rovněž střešních oken heroal» Přítlačné a krycí profily v mnoha variantách» Utváření barev s pomocí kvalitního práškového nanášení hwr heroal C - zobrazeni sloupku v řezu se vsazeným okenním prvkem 04 Fasádní systémy heroal

5 Fasáda s průmyslovým designem heroal C ID Fasádní systém heroal C ID je synonymem odborně sestaveného a kreativního řešení fasád v průmyslovém designu. Umožňuje projektantům, architektům a zpracovatelům realizaci těch nejnáročnějších požadavků ohledně aktuálních nároků na bezpečnost a ochranu proti hluku. Možnosti sestavování fasády bez kompromisů, v kombinaci s efektivní kompatibilitou dalších systémů heroal do fasády, tvoří bázi pro vysoce kvalitní a flexibilní sestavení fasády. Zobrazení řezu příčky heroal C ID viditelnou přítlačnou lištou (kontura ocelového nosníku) Zobrazeni řezu sloupku heroal C ID viditelnou přítlačnou lištou (kontura ocelového nosníku) Fasádní systémy heroal 05

6 Fasádní systém vhodný pro pasivní dům heroal C HI stanovuje měřítka kvality Měřítko kvality pro tepelně izolované fasádní profily: Fasádní systém heroal C HI dosahuje úrovně vhodnosti pro pasivní dům díky běžným trojitým izolačním sklům. To umožňuje vytvářet udržitelné koncepty fasád s vynikající energetickou efektivností. Speciální konstrukční detaily systému se navíc postarají o rychlé, jisté a hospodárné zhotovení. Rozměry systému» Pohledová šířka: mm» Stavební hloubky sloupků: mm» Stavební hloubky příček: mm» Síla skla/výplně: mm» max. hmotnost výplní: 4 kg Úspory energií» Tepelná izolace: U f 0,74 W / m 2 K 84 Vlastnosti systému/bezpečnost systému» Odolnost proti vloupání: WK 1 WK 2» Odolnost proti zatížení větrem: příp. zátěž ± 2,0 kn/m² / zvýš. zátěž ± 3,0 kn/m²» Těsnost vůči silnému dešti: RE 1200» Ochrana proti hluku: do 49 db» Prodyšnost: AE» Odolnost proti nárazům: I5/E Varianty sestavení/design» Identický vnější a vnitřní vzhled ( mm) jako heroal C» Fasáda typu sloupek-příčka, přička-přička nebo sloupeksloupek» Rovné nebo polygonní vedení půdorysu» V dílčích oblastech také jako prosklená střecha, střešní plocha, zimní zahrada» Prvky pro využití: Integrace všech okenních a dveřních systémů heroal a rovněž střešních oken heroal» přítlačné a krycí profily v mnoha variantách» Utváření barev s pomocí kvalitního práškového nanášení hwr heroal C HI - zobrazení vzpěry v průřezu s vsazovacím prvkem 06 Fasádní systémy heroal

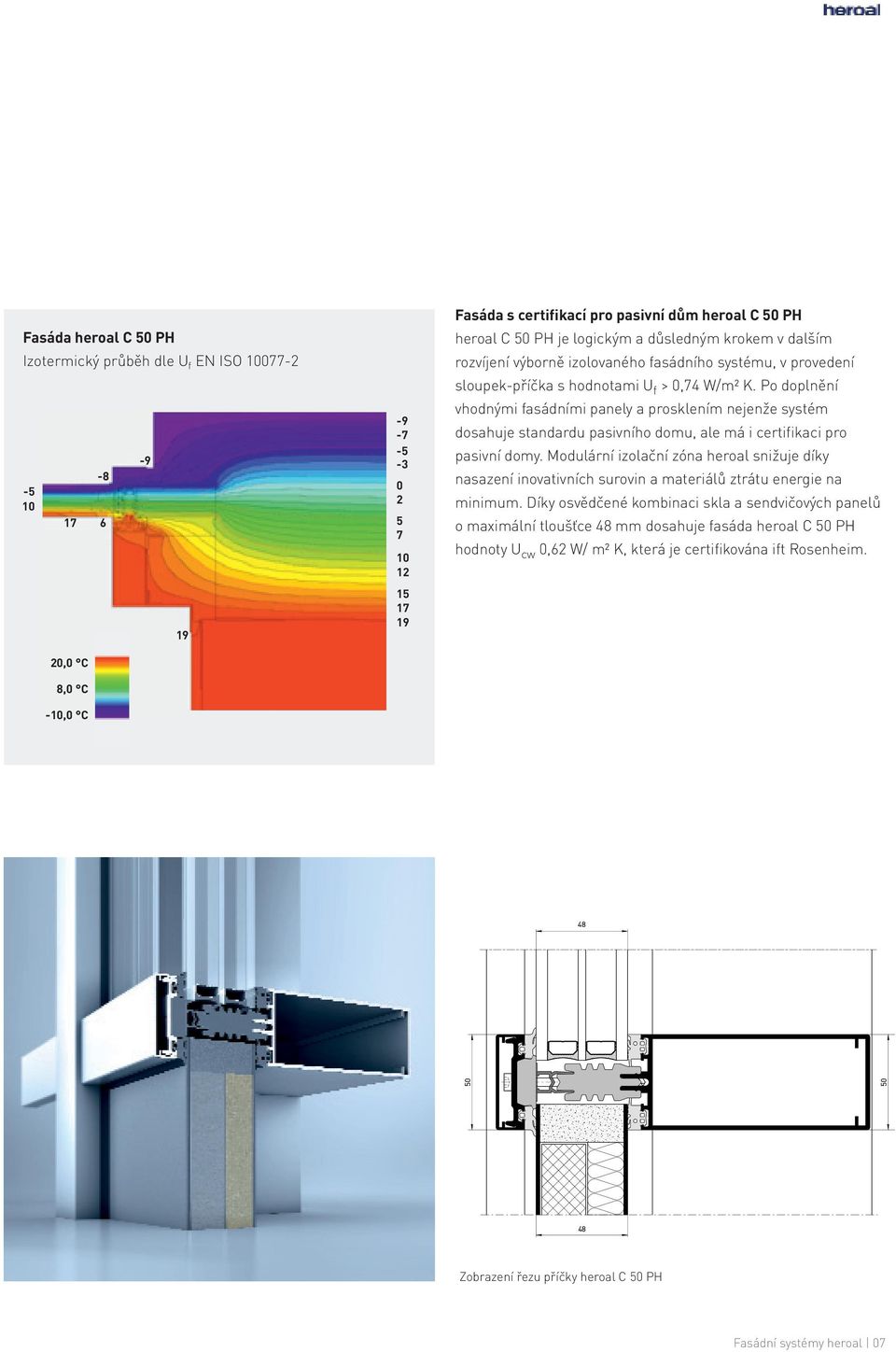

7 Fasáda heroal C PH Izotermický průběh dle U f EN ISO ,0 C 8,0 C -10,0 C Fasáda s certifikací pro pasivní dům heroal C PH heroal C PH je logickým a důsledným krokem v dalším rozvíjení výborně izolovaného fasádního systému, v provedení sloupek-příčka s hodnotami U f > 0,74 W/m² K. Po doplnění vhodnými fasádními panely a prosklením nejenže systém dosahuje standardu pasivního domu, ale má i certifikaci pro pasivní domy. Modulární izolační zóna heroal snižuje díky nasazení inovativních surovin a materiálů ztrátu energie na minimum. Díky osvědčené kombinaci skla a sendvičových panelů o maximální tloušťce 48 mm dosahuje fasáda heroal C PH hodnoty U cw 0,62 W/ m² K, která je certifikována ift Rosenheim Zobrazení řezu příčky heroal C PH Fasádní systémy heroal 07

8 Systémové řešení pro fasády s protipožární ochranou heroal C FP vytváří neviditelné požární bariéry Fasádní systém s protipožární ochranou heroal C FP je stavební díl, který se povinně označuje značkou CE, jako díl testovaný v ift Rosenheim dle normy EN jako zavěšená fasáda. Veškeré komponenty s protipožární ochranou jsou skryty v konstrukci, což umožňuje neviditelný přechod k fasádním oblastem bez požadavků na ochranu. Rozměry systému» Pohledová šířka: mm» Stavební hloubky sloupků: mm» Stavební hloubky příček: mm» Síla skla/výplně: mm» max. hmotnost výplní: 4 kg Úspory energií» Tepelná izolace: U f 1,6 W / m²k Vlastnosti systému/bezpečnost systému» Odolnost proti zatížení větrem: příp. zátěž ± 2,0 kn/m² / zvýš. zátěž ± 3,0 kn/m²» Odolnost proti vodě: RE 10» Prodyšnost: AE» Testovaná fasáda s protipožární ochranou dle EN 131-2» Patentovaný protipožární izolátor s vynikající izolací» Izolační desky jen v oblasti napojení zdi a stropu Varianty sestavení/design» Identický vnější a vnitřní vzhled ( mm) jako standardní fasáda heroal C» Konstrukce sloupek-přička» Svislý fasádní systém» Přítlačné a krycí profily v mnoha variantách» Utváření barev s pomocí kvalitního práškového nanášení hwr heroal C FP 08 Fasádní systémy heroal

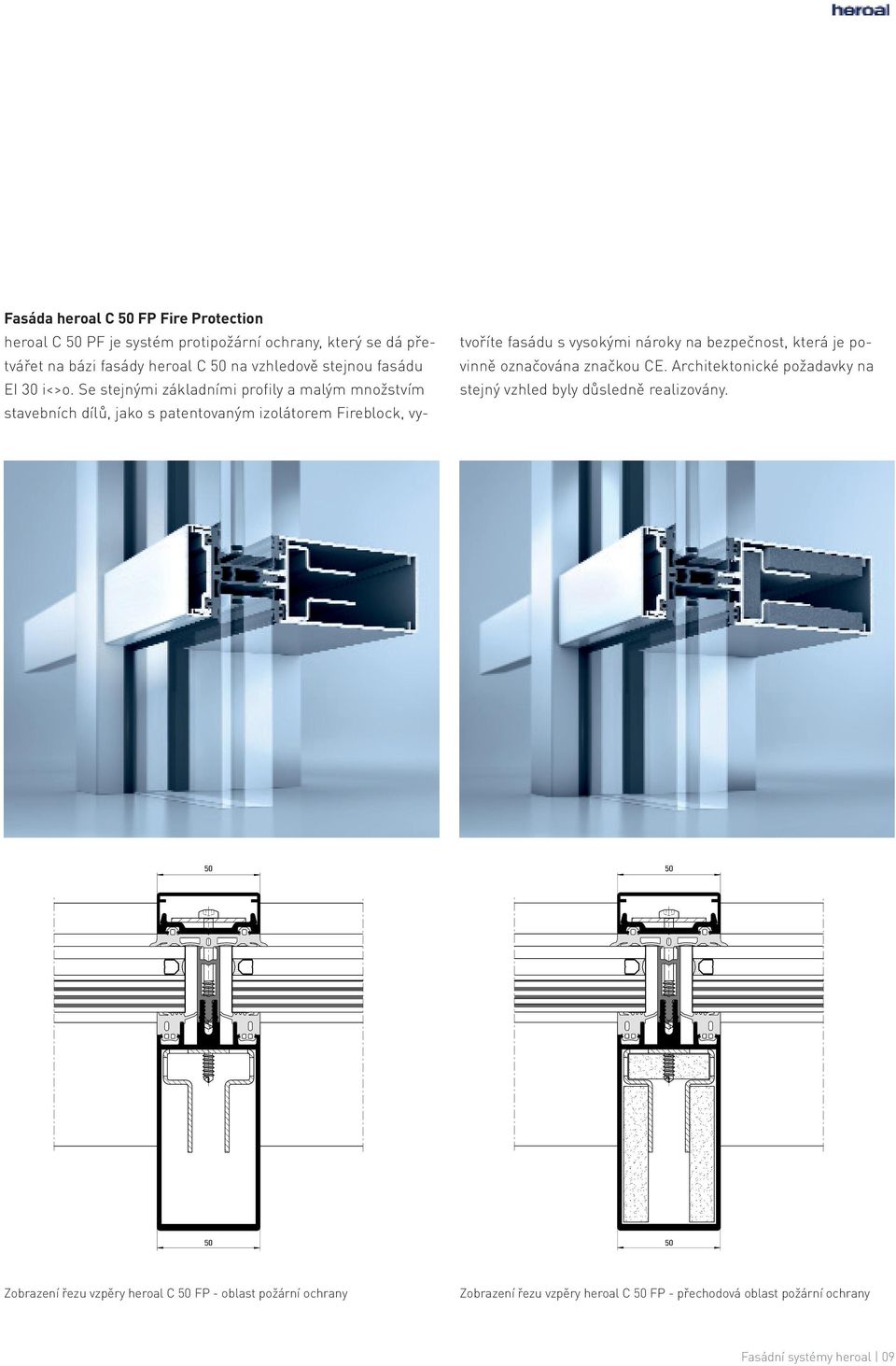

9 Fasáda heroal C FP Fire Protection heroal C PF je systém protipožární ochrany, který se dá přetvářet na bázi fasády heroal C na vzhledově stejnou fasádu EI 30 i<>o. Se stejnými základními profily a malým množstvím stavebních dílů, jako s patentovaným izolátorem Fireblock, vytvoříte fasádu s vysokými nároky na bezpečnost, která je povinně označována značkou CE. Architektonické požadavky na stejný vzhled byly důsledně realizovány. Zobrazení řezu vzpěry heroal C FP - oblast požární ochrany Zobrazení řezu vzpěry heroal C FP - přechodová oblast požární ochrany Fasádní systémy heroal 09

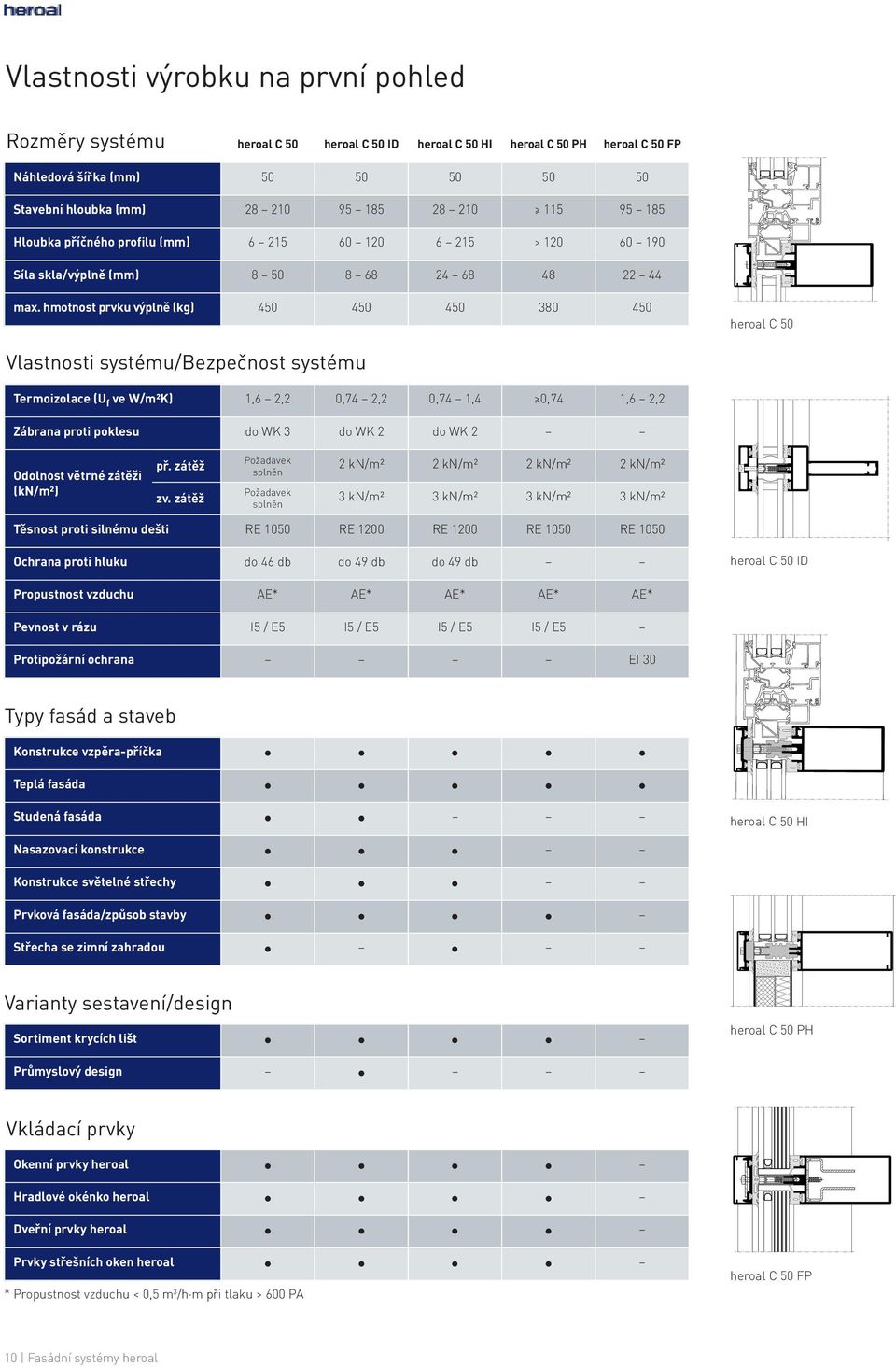

10 Vlastnosti výrobku na první pohled Rozměry systému heroal C heroal C ID heroal C HI heroal C PH heroal C FP Náhledová šířka (mm) Stavební hloubka (mm) Hloubka příčného profilu (mm) > Síla skla/výplně (mm) max. hmotnost prvku výplně (kg) heroal C Vlastnosti systému/bezpečnost systému Termoizolace (U f ve W/m²K) 1,6 2,2 0,74 2,2 0,74 1,4 0,74 1,6 2,2 Zábrana proti poklesu do WK 3 do WK 2 do WK 2 Odolnost větrné zátěži (kn/m²) př. zátěž zv. zátěž Požadavek splněn Požadavek splněn 2 kn/m² 2 kn/m² 2 kn/m² 2 kn/m² 3 kn/m² 3 kn/m² 3 kn/m² 3 kn/m² Těsnost proti silnému dešti RE 10 RE 1200 RE 1200 RE 10 RE 10 Ochrana proti hluku do 46 db do 49 db do 49 db heroal C ID Propustnost vzduchu AE* AE* AE* AE* AE* Pevnost v rázu I5 / E5 I5 / E5 I5 / E5 I5 / E5 Protipožární ochrana EI 30 Typy fasád a staveb Konstrukce vzpěra-příčka Teplá fasáda Studená fasáda heroal C HI Nasazovací konstrukce Konstrukce světelné střechy Prvková fasáda/způsob stavby Střecha se zimní zahradou Varianty sestavení/design Sortiment krycích lišt heroal C PH Průmyslový design Vkládací prvky Okenní prvky heroal Hradlové okénko heroal Dveřní prvky heroal Prvky střešních oken heroal * Propustnost vzduchu < 0,5 m 3 /h m při tlaku > 600 PA heroal C FP 10 Fasádní systémy heroal

11 Náš servis je důsledně zaměřen na Vaše přání heroal nabízí vedle svého rozsáhlého portfolia systémů se vzájemně dokonale sladěnými produkty i jedinečný a výkonný servis v oboru založený na důsledné orientaci na požadavky, přání a potřeby zákazníků. Základem servisu heroal je vedle vyškolených zaměstnanců našemu podniku vlastní energeticky efektivní výroba made in Germany s jedinečným citem pro detail a bezpečným postupem, který zaručuje zpracovatelům, architektům a stavebníkům optimální kvalitu výrobků pro udržitelné, hospodárné a hodnotu zvyšující stavění. Dalším důležitým stavebním kamenem je dodávka různých povrchových úprav. Ať už se jedná o kvalitní práškové nanášení hwr z vlastních moderních lakovacích linek nebo dvouvrstvý hustý lak, strukturní laky, foliování nebo eloxace, nabízí povrchová úprava heroal nejvyšší kvalitu v kombinaci s nejkratšími dodacími lhůtami. O to se postará také nové logistické centrum heroal s přibližně m² plochy a vlastní vozový park nákladních automobilů. Portfolio služeb heroal doplňuje testovací centrum certifikované ift Rosenheim, které mohou využívat také zákazníci, a které lze využít pro rolety, roletová vrata, okna, dveře a fasády a také vlastní výkonný servis pro ohýbání profilů a ohraňování, který společnost heroal nabízí svým zákazníkům v celém oboru jako jediná firma nabízející tyto systémy z vlastní výroby. Mezinárodní měřítka stanovují mezinárodní značky Fasádní systémy heroal splňují také náročné mezinárodní požadavky a stanovují měřítka. Této skutečnosti se aktuálně bude přizpůsobovat také přejmenování našich systémů, které budou využitelné a srozumitelné i mimo oblast používající německý jazyk. Tyto systémy se tedy budou nadále jmenovat C (jako curtain wall ) (pohledová šířka) plus příslušné označení variant. Označení STARÉ heroal 180 heroal 180 heroal 180 ES heroal 180 ES heroal 180 BS Označení NOVÉ heroal C (Pohledová šířka: mm) heroal C Fasádní systém (curtain wall) heroal C ID Průmyslový design (industrial design) heroal C HI silně izolující (high isolation) heroal C PH Pasivní dům (passive house) heroal C FP Protipožární ochrana (fire protection) Fasádní systémy heroal 11

12 heroal hliníkový systémový dům Inovace, servis, design, udržitelnost Jako jeden z vedoucich podniků vyrabějicich hliníkové systémy vyvíjí a vyrábí společnost heroal dokonale vzájemně sladěné systémy pro rolety, roletová vrata, okna, dveře a fasády. S minimálním nasazením energie při výrobě a s maximální úsporou energie během používání přispíváme rozhodujícím způsobem k tomu, abychom umožňovali udržitelné stavění spojené s nejvyšší hospodárností při zpracování systémů a zvyšování hodnoty budov. Značka heroal je synonymem systémových řešení, která stanovují měřítka v oboru s inovacemi orientovanými na praxi, s oborově vedoucím servisem, s kvalitním, do každé architektury inte grova telným designem a s udržitelností. Svět systémů heroal rolety roletová vrata okna dveře fasády servis heroal Johann Henkenjohann GmbH & Co. KG Österwieher Str Verl (Německo) Tel Fax Článek č I 07.12
