PHOT zelená NC vstup z RX fotobuňky. Tato svorka je proklemována (obr.a). Klemu odpojte pouze při připojení fotobuněk.
|
|
- Ján Pavlík
- před 8 lety
- Počet zobrazení:
Transkript
1

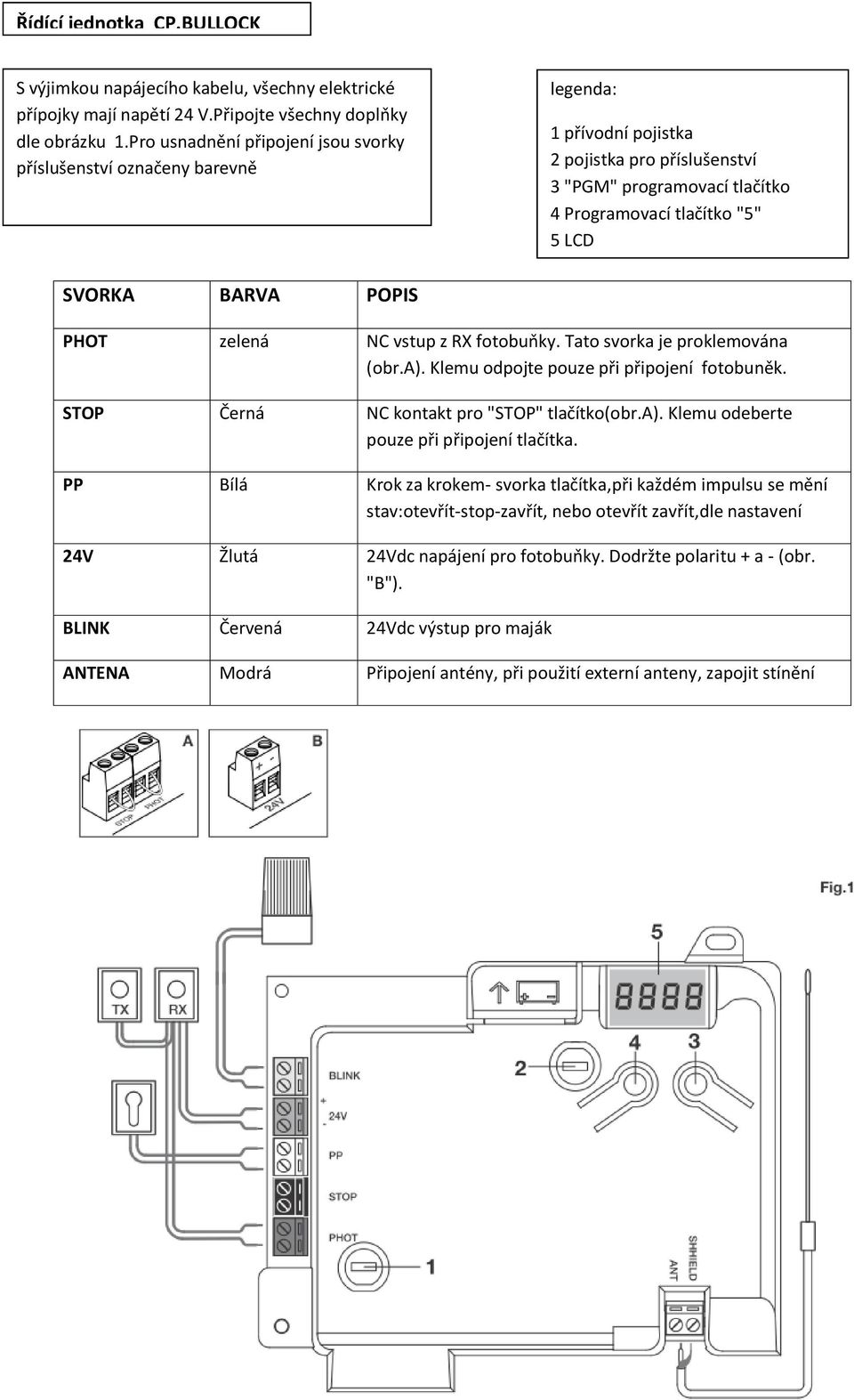

2 Řídící jednotka CP.BULLOCK CP.BULLOCK CP.BULLOCK S výjimkou napájecího kabelu, všechny elektrické přípojky mají napětí 24 V.Připojte všechny doplňky dle obrázku 1.Pro usnadnění připojení jsou svorky příslušenství označeny barevně legenda: 1 přívodní pojistka 2 pojistka pro příslušenství 3 "PGM" programovací tlačítko 4 Programovací tlačítko "5" 5 LCD SVORKA BARVA POPIS PHOT zelená NC vstup z RX fotobuňky. Tato svorka je proklemována (obr.a). Klemu odpojte pouze při připojení fotobuněk. STOP Černá NC kontakt pro "STOP" tlačítko(obr.a). Klemu odeberte pouze při připojení tlačítka. PP Bílá Krok za krokem- svorka tlačítka,při každém impulsu se mění stav:otevřít-stop-zavřít, nebo otevřít zavřít,dle nastavení 24V Žlutá 24Vdc napájení pro fotobuňky. Dodržte polaritu + a - (obr. "B"). BLINK Červená 24Vdc výstup pro maják ANTENA Modrá Připojení antény, při použití externí anteny, zapojit stínění

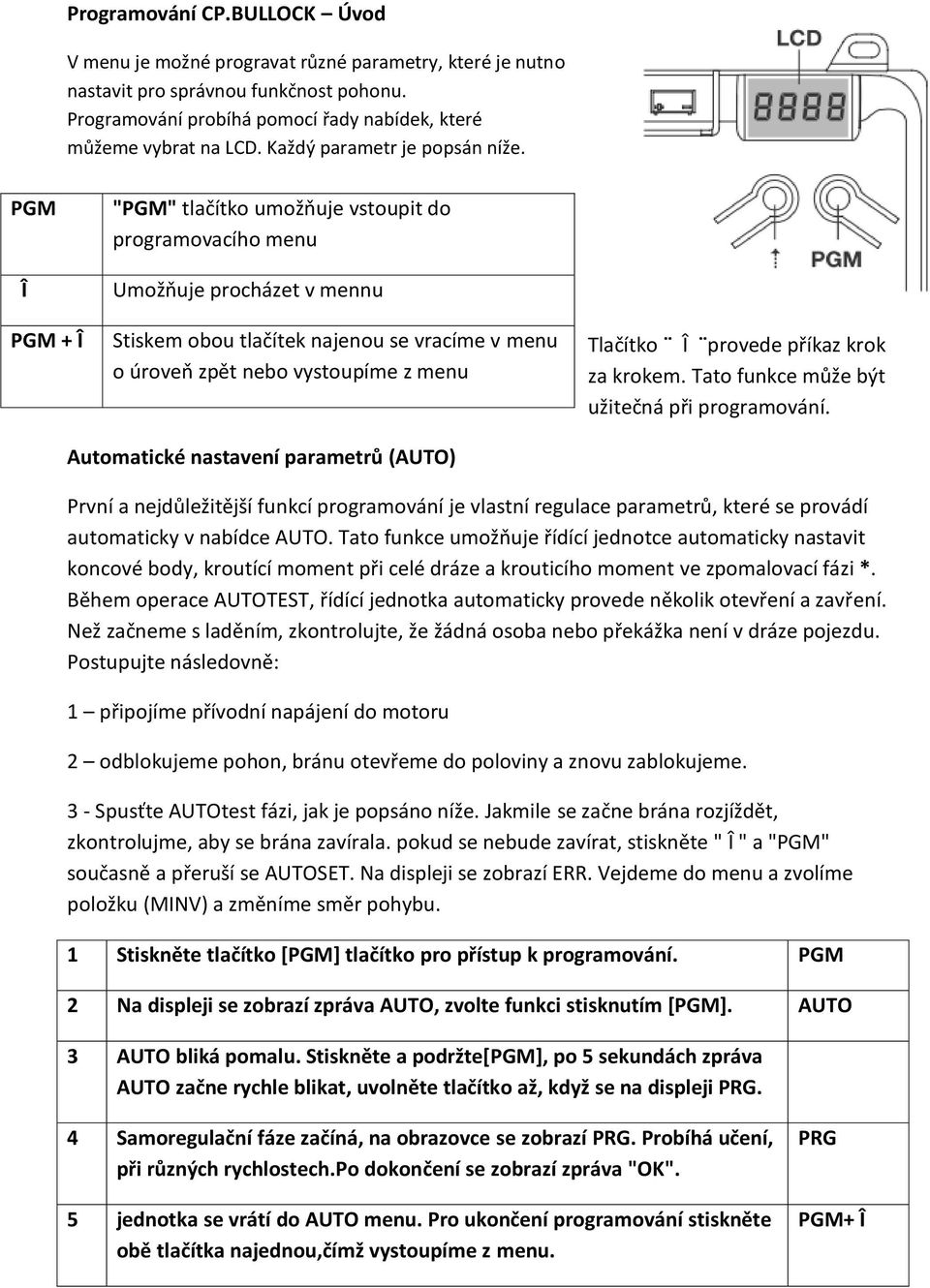

3 Programování CP.BULLOCK Úvod V menu je možné progravat různé parametry, které je nutno nastavit pro správnou funkčnost pohonu. Programování probíhá pomocí řady nabídek, které můžeme vybrat na LCD. Každý parametr je popsán níže. PGM Î PGM + Î "PGM" tlačítko umožňuje vstoupit do programovacího menu Umožňuje procházet v mennu Stiskem obou tlačítek najenou se vracíme v menu o úroveň zpět nebo vystoupíme z menu Tlačítko Î provede příkaz krok za krokem. Tato funkce může být užitečná při programování. Automatické nastavení parametrů (AUTO) První a nejdůležitější funkcí programování je vlastní regulace parametrů, které se provádí automaticky v nabídce AUTO. Tato funkce umožňuje řídící jednotce automaticky nastavit koncové body, kroutící moment při celé dráze a krouticího moment ve zpomalovací fázi *. Během operace AUTOTEST, řídící jednotka automaticky provede několik otevření a zavření. Než začneme s laděním, zkontrolujte, že žádná osoba nebo překážka není v dráze pojezdu. Postupujte následovně: 1 připojíme přívodní napájení do motoru 2 odblokujeme pohon, bránu otevřeme do poloviny a znovu zablokujeme. 3 - Spusťte AUTOtest fázi, jak je popsáno níže. Jakmile se začne brána rozjíždět, zkontrolujme, aby se brána zavírala. pokud se nebude zavírat, stiskněte " Î " a "PGM" současně a přeruší se AUTOSET. Na displeji se zobrazí ERR. Vejdeme do menu a zvolíme položku (MINV) a změníme směr pohybu. 1 Stiskněte tlačítko *PGM+ tlačítko pro přístup k programování. PGM 2 Na displeji se zobrazí zpráva AUTO, zvolte funkci stisknutím *PGM+. AUTO 3 AUTO bliká pomalu. Stiskněte a podržte*pgm+, po 5 sekundách zpráva AUTO začne rychle blikat, uvolněte tlačítko až, když se na displeji PRG. 4 Samoregulační fáze začíná, na obrazovce se zobrazí PRG. Probíhá učení, při různých rychlostech.po dokončení se zobrazí zpráva "OK". 5 jednotka se vrátí do AUTO menu. Pro ukončení programování stiskněte obě tlačítka najednou,čímž vystoupíme z menu. PRG PGM+ Î
4 * Zpomalení musí být aktivováno v parametru TSM, jednotka se dodávána s vypnutým tímto parametrem. Funkce AUTO neaktivuje zpomalení, ale pouze nastavuje správnou hodnotu točivého momentu. Při zadání impulsu nebo protnutí fotobuněk se autorežim přeruší a hlásí na displaji chybu. Vtom případě se musí autotest opakovat. Při každé údržbě nebo úpravě na bráně (např. úprava výplně, seřízení povozků) se musí autotes opakovat. Nastavení automatického zavírání (TCA) Po uplynutí nastavené doby je možné bránu automaticky uzavřít.tovární nastavení poskytuje 30 sekund před uzavřením. 1 Stiskněte tlačítko *PGM+, nebo v případě, že zařízení je již vprogramovacím menu, stiskněte tlačítko *Î+ a zobrazí se funkce TCA. TCA 2 Stiskněte tlačítko *PGM+ pro vstup do TCA parametru. Na displeji se zobrazí aktuální hodnota parametru TCA. S * Î + vyberte jednu z těchto hodnot: 0 - Funkce ATT je zakázána. 1 - prodleva je nastavena na 10 sekund (výchozí nastavení) 2 - prodleva je nastavena na 30 sekund 3 - prodleva je nastavena na 60 sekund prodleva je nastavena na 90 sekund 3 Potvrďte požadovanou hodnotu stisknutím tlačítka *PGM+, na displeji se zobrazí zpráva PRG. 4 Ukončení nastavení. Chcete-li ukončit programování, stiskněte současně tlačítko *PGM] a [ Î +, nebo, vypněte napájení nebo počkejte 60 sekund. PRG PGM+ Î Regulace výkonu motoru (PMot) Síla je obvykle konfigurována automaticky ze samoregulace během(auto).tuto sílu lze měnit od nastavené hodnoty, například při zvýšeném tření.

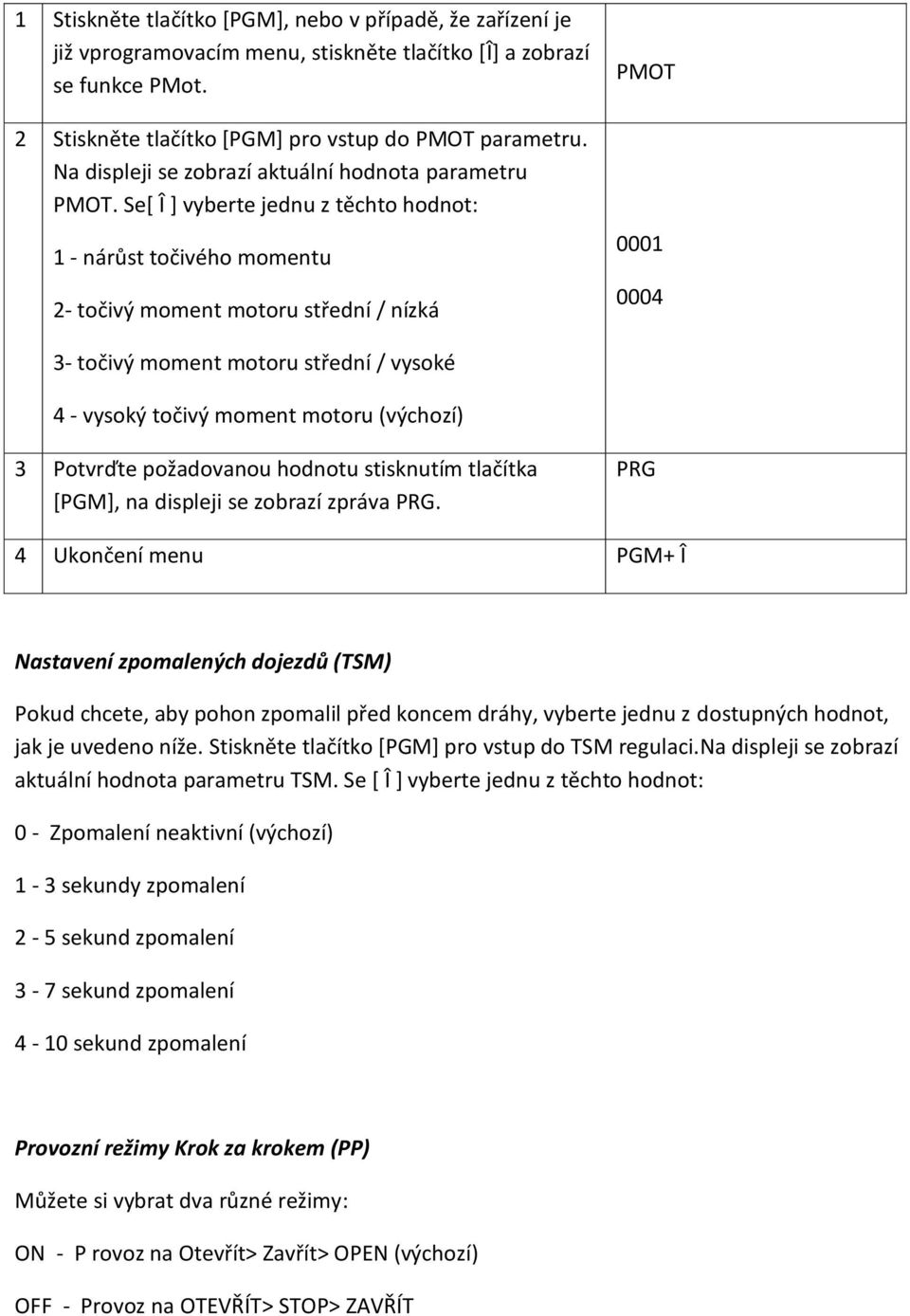

5 1 Stiskněte tlačítko *PGM+, nebo v případě, že zařízení je již vprogramovacím menu, stiskněte tlačítko *Î+ a zobrazí se funkce PMot. 2 Stiskněte tlačítko *PGM+ pro vstup do PMOT parametru. Na displeji se zobrazí aktuální hodnota parametru PMOT. Se[ Î ] vyberte jednu z těchto hodnot: 1 - nárůst točivého momentu 2- točivý moment motoru střední / nízká PMOT točivý moment motoru střední / vysoké 4 - vysoký točivý moment motoru (výchozí) 3 Potvrďte požadovanou hodnotu stisknutím tlačítka [PGM], na displeji se zobrazí zpráva PRG. PRG 4 Ukončení menu PGM+ Î Nastavení zpomalených dojezdů (TSM) Pokud chcete, aby pohon zpomalil před koncem dráhy, vyberte jednu z dostupných hodnot, jak je uvedeno níže. Stiskněte tlačítko *PGM] pro vstup do TSM regulaci.na displeji se zobrazí aktuální hodnota parametru TSM. Se [ Î + vyberte jednu z těchto hodnot: 0 - Zpomalení neaktivní (výchozí) 1-3 sekundy zpomalení 2-5 sekund zpomalení 3-7 sekund zpomalení 4-10 sekund zpomalení Provozní režimy Krok za krokem (PP) Můžete si vybrat dva různé režimy: ON - P rovoz na Otevřít> Zavřít> OPEN (výchozí) OFF - Provoz na OTEVŘÍT> STOP> ZAVŘÍT
6 Předblik majáku (PRE) Varovné blikání majáku před pojezdem. Po aktivaci, lampa svítí 3 s před pohybem vrat. ON - aktivovaný předblik majáku OFF - deaktivovaný předblik majáku (výchozí) Společné používání (IBL) Při pojezdu jednotka ignoruje další impulsy.tato funkce může být užitečné v případě použití mnoha uživatelů, aby se zabránilo zastavení nebo zavření brány při projíždění. ON - zapnutý režim OFF - režim vypnuto (výchozí) Výběr provozu fotobuňky (PHCL) Můžete si vybrat provozní režim fotobuněk připojených na vstup Phot. normálně jsou fotočlánky aktivní pouze během zavírání. ON - Aktivní Fotobuňky pouze během zavírání (výchozí) OFF - aktivních fotočlánků na otevírání i zavírání Volba směru otáčení motoru (MINV) volba směru otvírání brány, dle obr. Stiskněte tlačítko *PGM+ pro vstup do MINV regulaci. Na displeji se zobrazí aktuální hodnota parametru MINV. Se [ Î ] vyberte jednu z těchto hodnot: C O Motor s otvíráním vpravo (DER) - výchozí O C Motor s otevřením vlevo (IZQ)

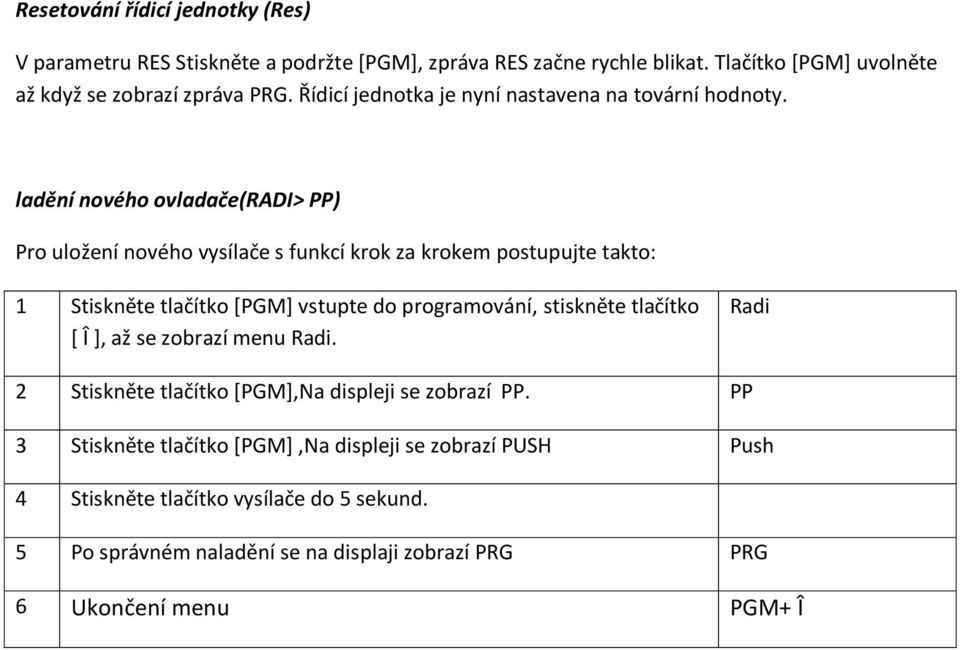

7 Resetování řídicí jednotky (Res) V parametru RES Stiskněte a podržte *PGM+, zpráva RES začne rychle blikat. Tlačítko *PGM+ uvolněte až když se zobrazí zpráva PRG. Řídicí jednotka je nyní nastavena na tovární hodnoty. ladění nového ovladače(radi> PP) Pro uložení nového vysílače s funkcí krok za krokem postupujte takto: 1 Stiskněte tlačítko *PGM+ vstupte do programování, stiskněte tlačítko [ Î +, až se zobrazí menu Radi. Radi 2 Stiskněte tlačítko *PGM+,Na displeji se zobrazí PP. PP 3 Stiskněte tlačítko *PGM+,Na displeji se zobrazí PUSH Push 4 Stiskněte tlačítko vysílače do 5 sekund. 5 Po správném naladění se na displaji zobrazí PRG PRG 6 Ukončení menu PGM+ Î
8
