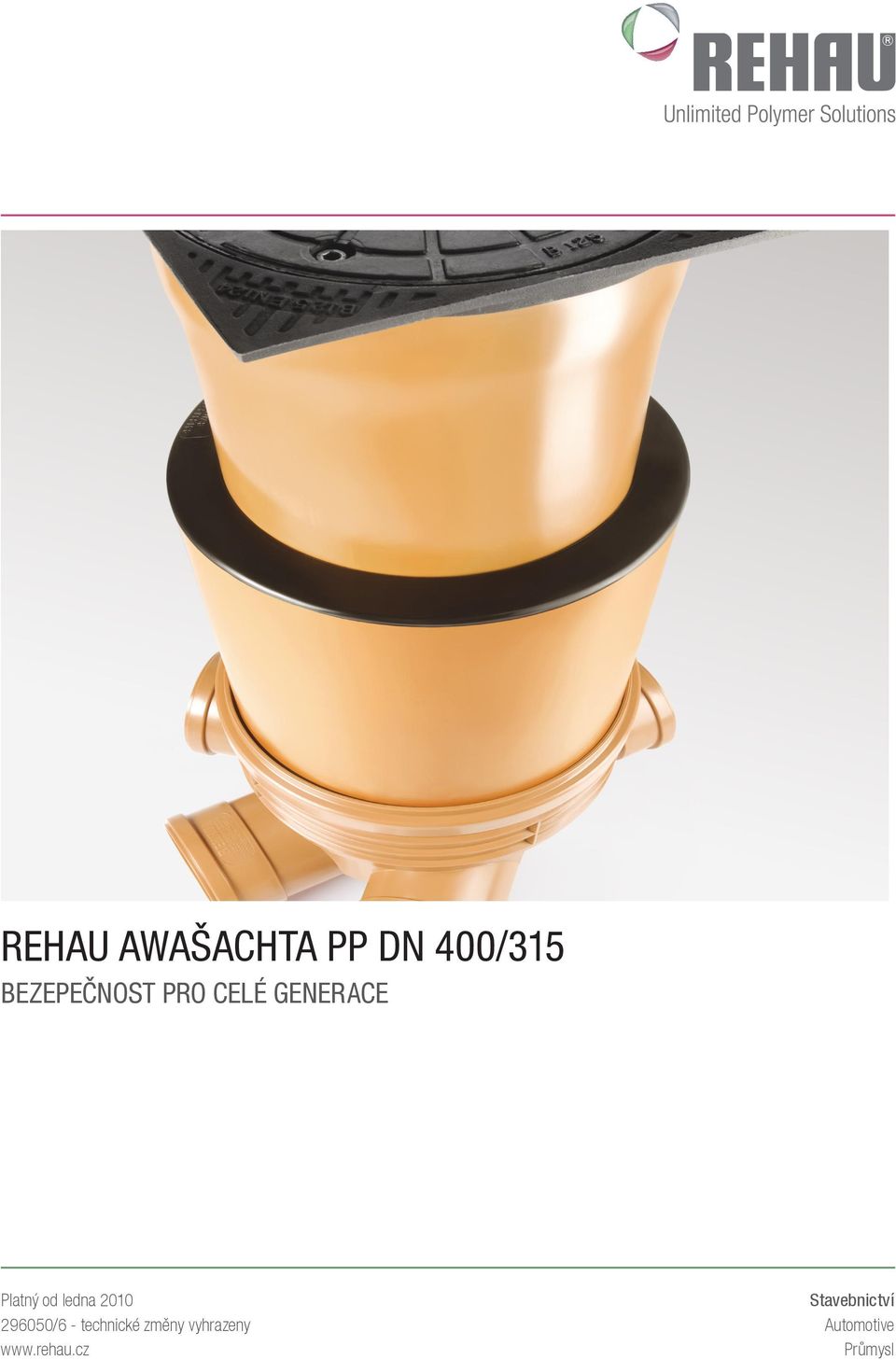

1 REHAU AWAŠACHTA PP D 400/315 BEZEPEČOST PRO CELÉ GEERACE Platný od ledna /6 - technické změny vyhrazeny Stavebnictví Automotive Průmysl

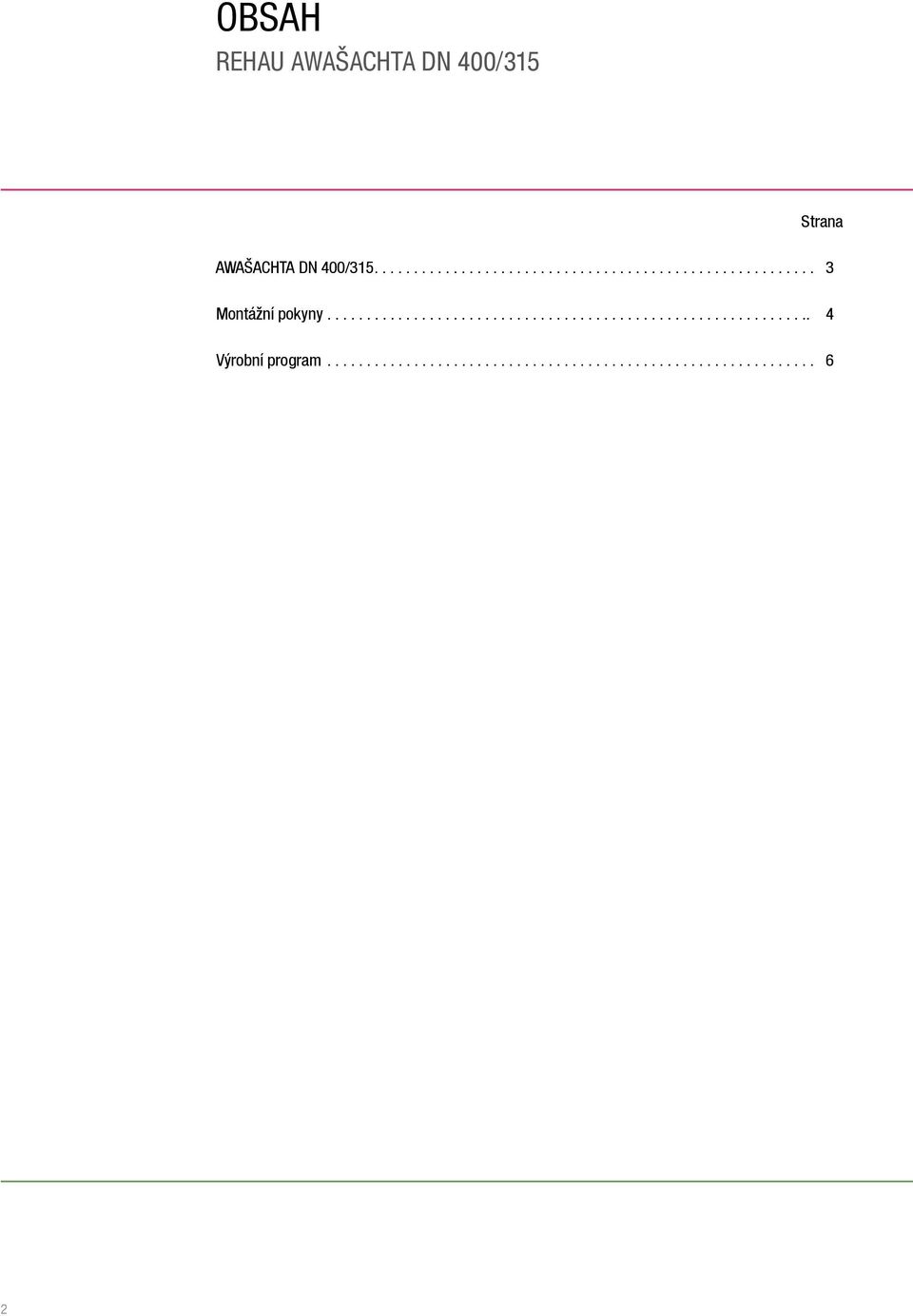

2 OBSAH REHAU AWAŠACHTA D 400/315 Strana AWAŠACHTA D 400/ Montážní pokyny Výrobní program

3 AWAŠACHTA D 400/315 Ať se jedná o soukromé nebo komunální kanalizace, parkovišť nebo pěších zón AWAŠACHTA D 400 od firmy REHAU Vám nabízí moderní, čistící, kontrolní a předávací šachtu, která vyhoví všem požadavkům. ízká hmotnost šachty zajišťuje pohodlnou manipulaci, díky velkému počtu jednotlivých stavebních prvků lze snadno zvládnout každou situaci. Kromě toho má AWAŠACHTA další výhody: - rychlá a snadná montáž - flexibilní úprava hloubky zabudování - snadné sestavení - robustní a absolutně těsná - vynikající hydraulické vlastnosti - nízké náklady na údržbu AWAŠACHTA 400/315 AWAŠACHTA D 400 je vhodná k připojení na všechna normovaná kanalizační potrubí s průměrem D 110, D 160 a D 200, např. program AWADUKT firmy REHAU. Využijte pro kanalizaci moderní a úsporný kompletní program! AWAŠACHTA D 400: vhodná stejně dobře jako čistící, kontrolní a předávací šachta. 3

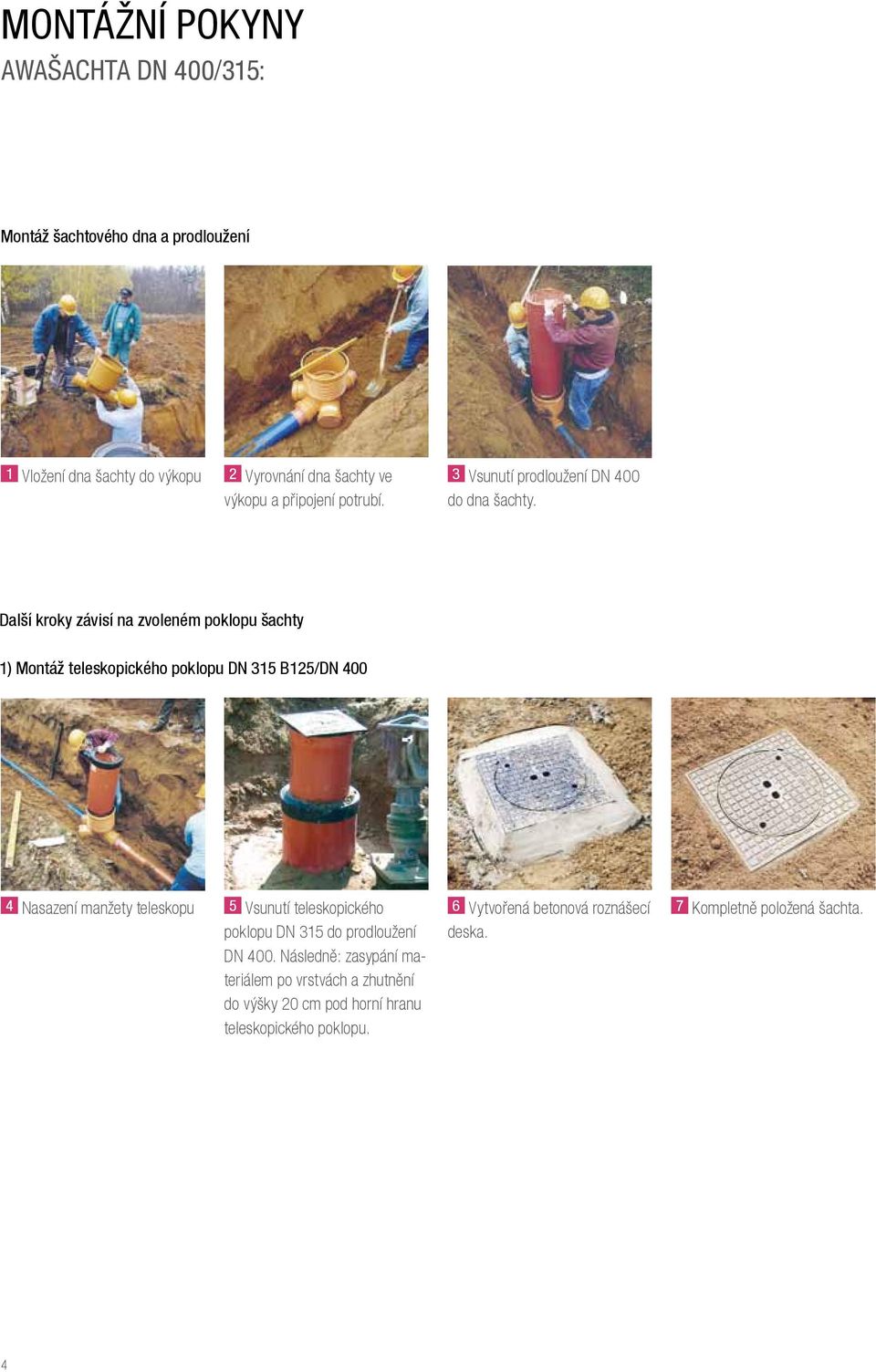

4 MOTÁŽÍ POKYY AWAŠACHTA D 400/315: Montáž šachtového dna a prodloužení 1 Vložení dna šachty do výkopu 2 Vyrovnání dna šachty ve výkopu a připojení potrubí. 3 Vsunutí prodloužení D 400 do dna šachty. Další kroky závisí na zvoleném poklopu šachty 1) Montáž teleskopického poklopu D 315 B125/D asazení manžety teleskopu 5 Vsunutí teleskopického poklopu D 315 do prodloužení D 400. ásledně: zasypání materiálem po vrstvách a zhutnění do výšky 20 cm pod horní hranu teleskopického poklopu. 6 Vytvořená betonová roznášecí deska. 7 Kompletně položená šachta. 4

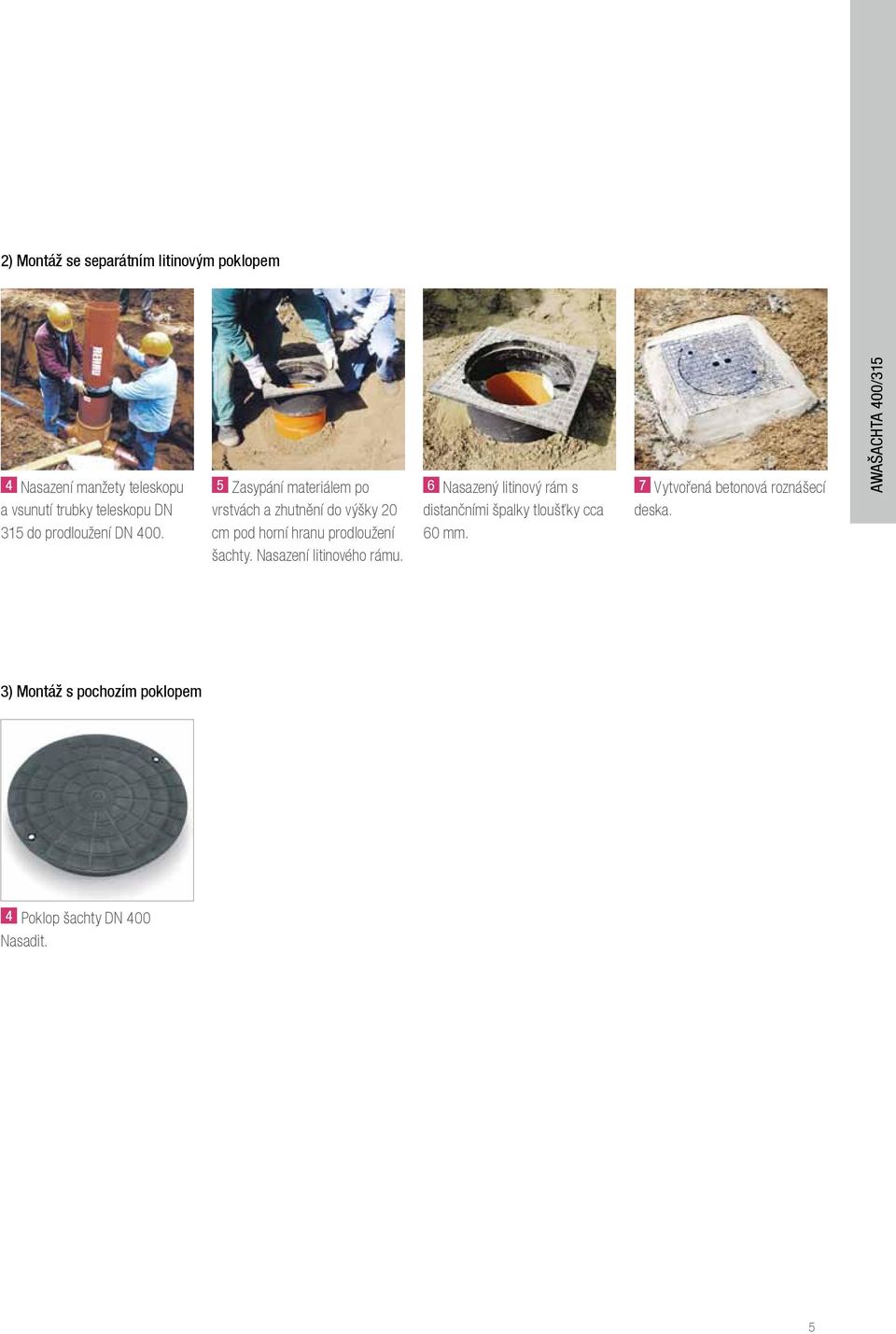

5 2) Montáž se separátním litinovým poklopem 4 asazení manžety teleskopu a vsunutí trubky teleskopu D 315 do prodloužení D Zasypání materiálem po vrstvách a zhutnění do výšky 20 cm pod horní hranu prodloužení šachty. asazení litinového rámu. 6 asazený litinový rám s distančními špalky tloušťky cca 60 mm. 7 Vytvořená betonová roznášecí deska. AWAŠACHTA 400/315 3) Montáž s pochozím poklopem 4 Poklop šachty D 400 asadit. 5

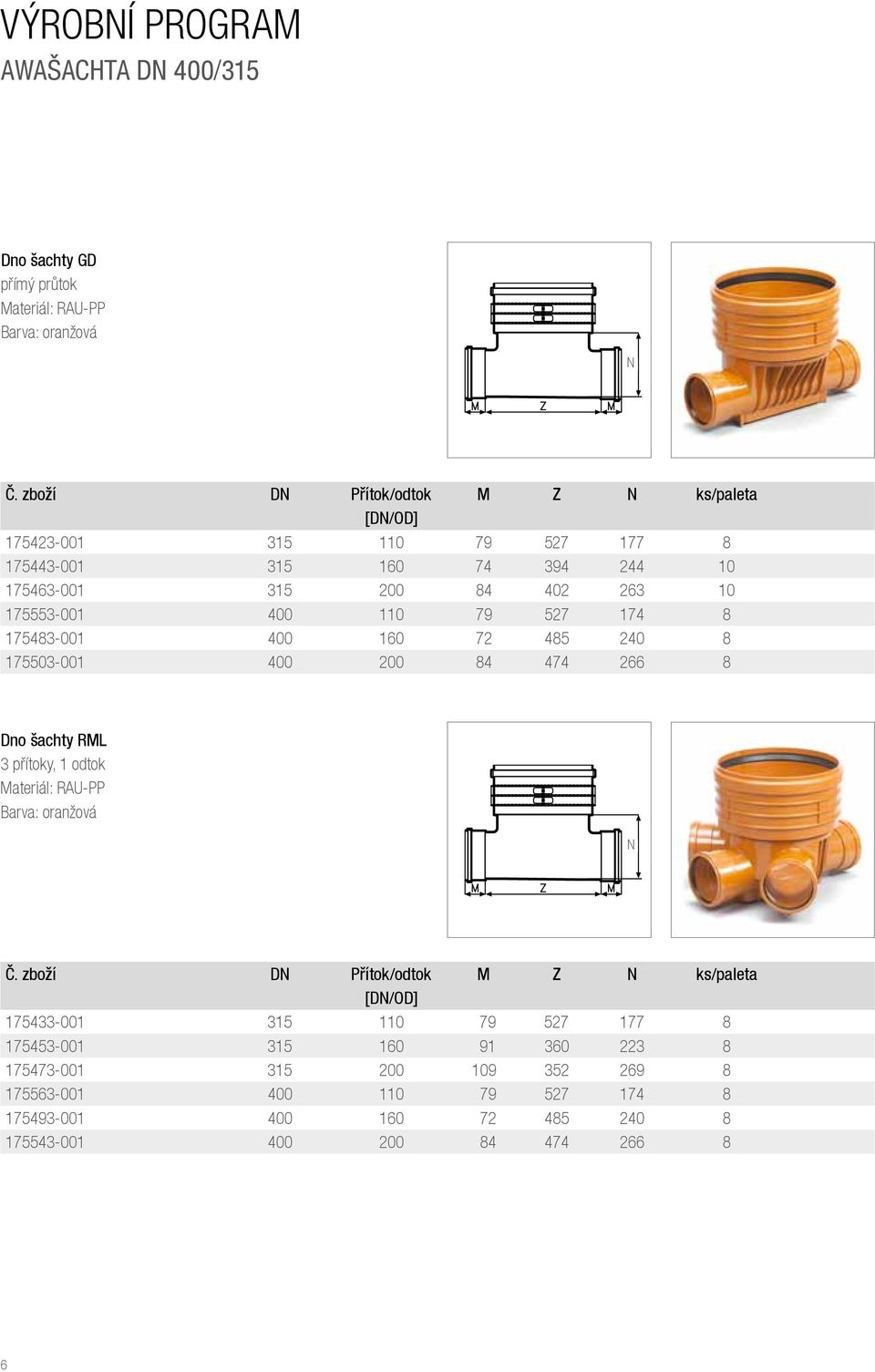

6 VÝROBÍ PROGRAM AWAŠACHTA D 400/315 Dno šachty GD přímý průtok Materiál: RAU-PP Barva: oranžová Č. zboží D Přítok/odtok M Z ks/paleta [D/OD] Dno šachty RML 3 přítoky, 1 odtok Materiál: RAU-PP Barva: oranžová Č. zboží D Přítok/odtok M Z ks/paleta [D/OD]

7 Dno šachty D 400 GD přímý průtok se vsazenými těsněními Materiál: RAU-PP Barva: oranžovohnědá H1 H2 Č. zboží D Přítok/odtok H1 H2 ks/paleta [D/OD] Dno šachty D 400 RML 3 přítoky, 1 odtok se vsazenými těsněními Materiál: RAU-PP Barva: oranžovohnědá H1 H2 AWAŠACHTA 400/315 Č. zboží D/OD D1 D2 Z H1 H2 ks/paleta [D/OD] [D/OD]

8 AWAŠACHTA čistící kus se vsazeným těsněním hrdlo/hrdlo bez vyrovnávacího podstavce Materiál: RAU-PP 2300 Barva: oranžověhnědá M Z M Č. zboží D/OD Přítok/odtok M Z ks/paleta Prodloužení viz výrobní program AWADUKT PP S10 RAUSISTO nebo obvyklé trubky KG s rozměry podle E Jako poklop lze použít záslepky hrdla č. zboží nebo jiné obvyklé záslepky hrdel. AWAŠACHTA čistící kus se vsazeným těsněním hrdlo/hrdlo s vyrovnávacím podstavcem Materiál: RAU-PP 2300 Barva: oranžovohnědá M Z M Č. zboží D/OD Přítok/odtok M Z ks/paleta

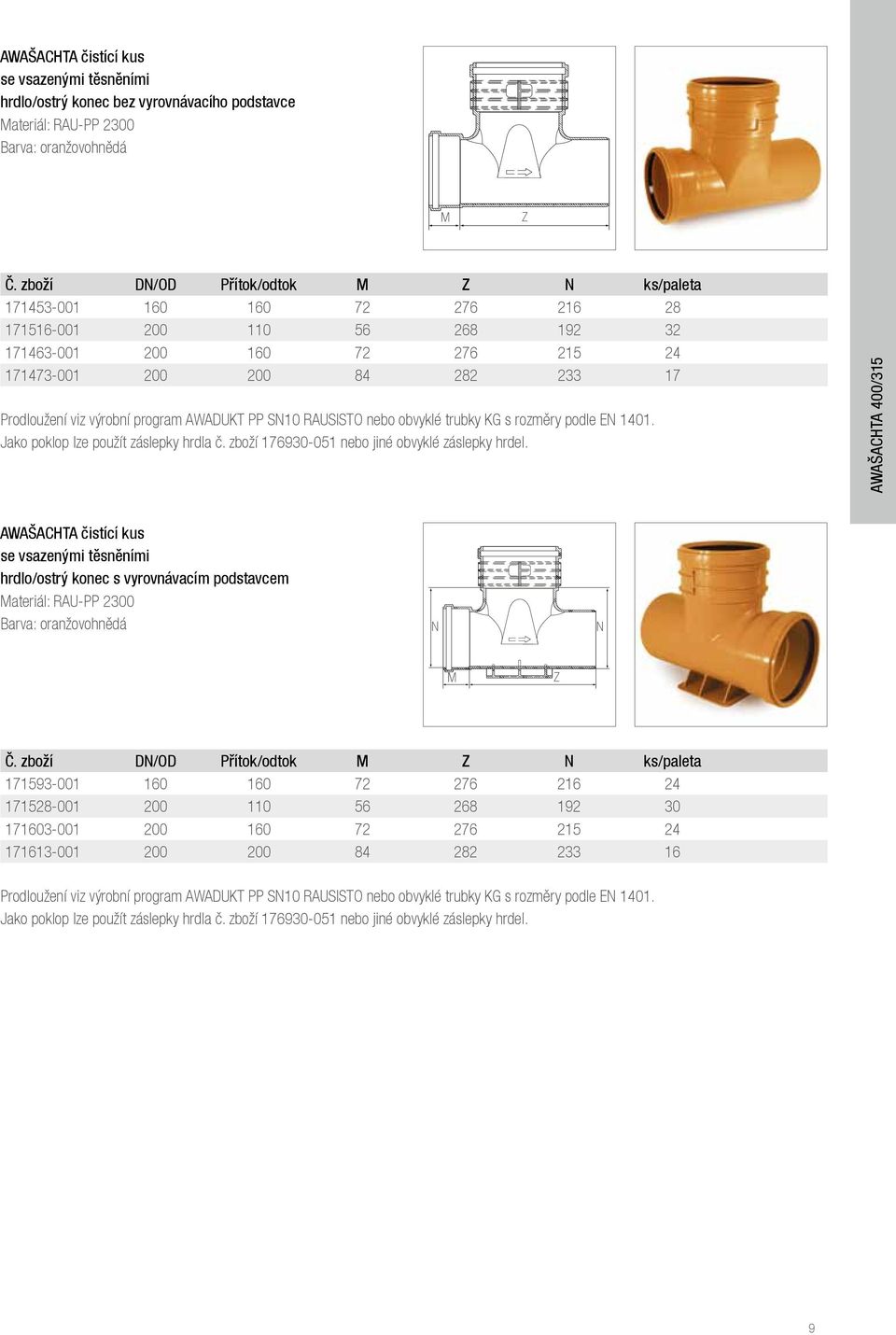

9 AWAŠACHTA čistící kus se vsazenými těsněními hrdlo/ostrý konec bez vyrovnávacího podstavce Materiál: RAU-PP 2300 Barva: oranžovohnědá M Z Č. zboží D/OD Přítok/odtok M Z ks/paleta Prodloužení viz výrobní program AWADUKT PP S10 RAUSISTO nebo obvyklé trubky KG s rozměry podle E Jako poklop lze použít záslepky hrdla č. zboží nebo jiné obvyklé záslepky hrdel. AWAŠACHTA 400/315 AWAŠACHTA čistící kus se vsazenými těsněními hrdlo/ostrý konec s vyrovnávacím podstavcem Materiál: RAU-PP 2300 Barva: oranžovohnědá M Z Č. zboží D/OD Přítok/odtok M Z ks/paleta Prodloužení viz výrobní program AWADUKT PP S10 RAUSISTO nebo obvyklé trubky KG s rozměry podle E Jako poklop lze použít záslepky hrdla č. zboží nebo jiné obvyklé záslepky hrdel. 9

10 Šachtové prodloužení Materiál: RAU-PVC 1100 Barva: oranžová Č. zboží D Délka ks/paleta [mm] Teleskopický poklop zahrnuje: trubku teleskopu z PVC D/OD 315, délka 600 mm, s pevně instalovaným litinovým poklopem ze závodu, manžetu teleskopu a montážní návod Barva: oranžová/černá Teleskopický poklop B125 Teleskopický poklop D400, vč. manžety (bez obr.) Č. zboží Typ Délka Vnější rozměr min max ks/paleta [mm] [mm] B 125 V hranatý x B 125 G hranatý x D 400 V kulatý 660 Ø D 400 G kulatý 660 Ø D400 G hranatý x D 400 TGW kulatý 660 Ø G=zavřený, V=ventilace, TGW=utěsnění proti povrchové vodě 10

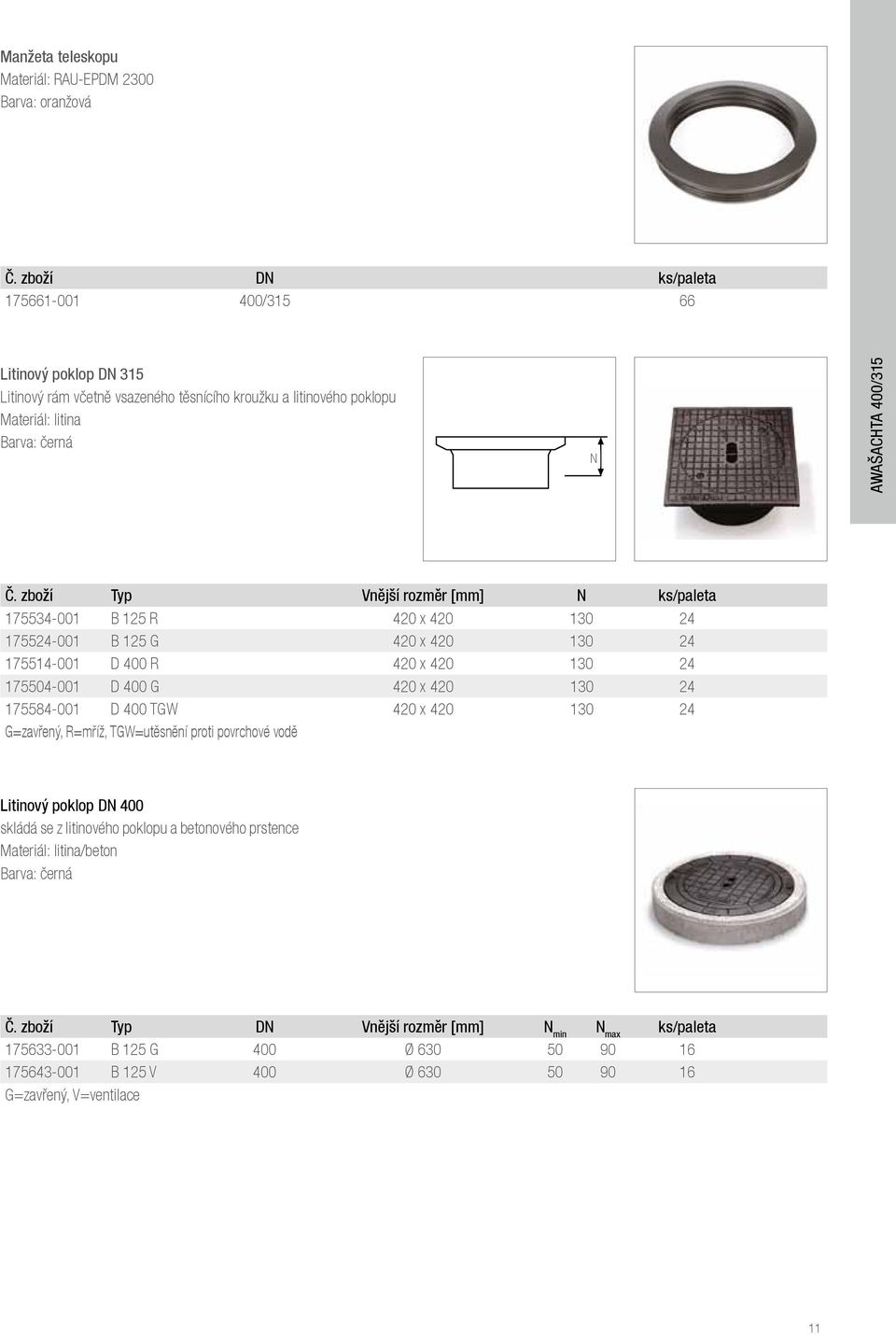

11 Manžeta teleskopu Materiál: RAU-EPDM 2300 Barva: oranžová Č. zboží D ks/paleta / Litinový poklop D 315 Litinový rám včetně vsazeného těsnícího kroužku a litinového poklopu Materiál: litina Barva: černá AWAŠACHTA 400/315 Č. zboží Typ Vnější rozměr [mm] ks/paleta B 125 R 420 x B 125 G 420 x D 400 R 420 x D 400 G 420 x D 400 TGW 420 x G=zavřený, R=mříž, TGW=utěsnění proti povrchové vodě Litinový poklop D 400 skládá se z litinového poklopu a betonového prstence Materiál: litina/beton Barva: černá Č. zboží Typ D Vnější rozměr [mm] min max ks/paleta B 125 G 400 Ø B 125 V 400 Ø G=zavřený, V=ventilace 11

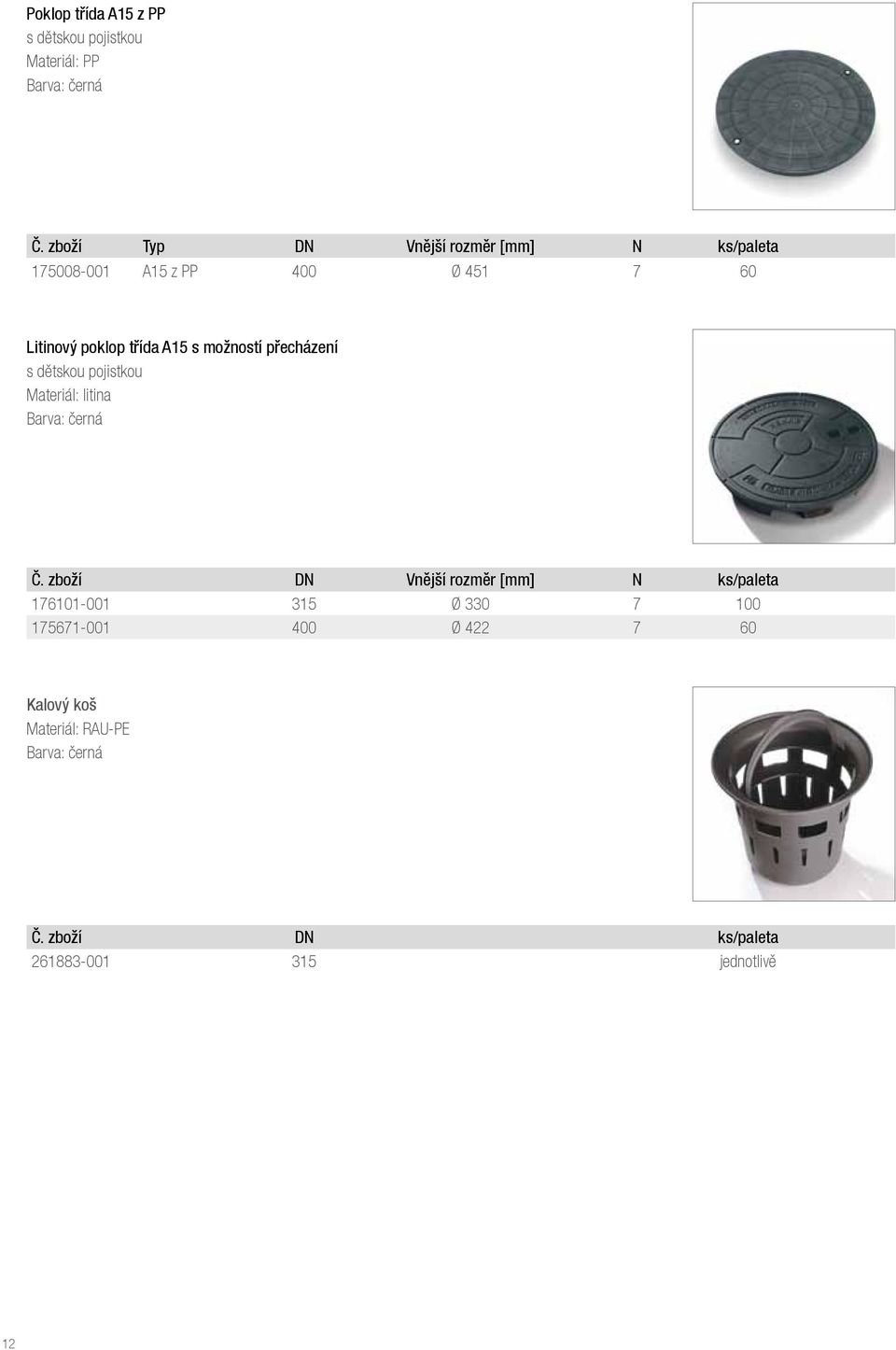

12 Poklop třída A15 z PP s dětskou pojistkou Materiál: PP Barva: černá Č. zboží Typ D Vnější rozměr [mm] ks/paleta A15 z PP 400 Ø Litinový poklop třída A15 s možností přecházení s dětskou pojistkou Materiál: litina Barva: černá Č. zboží D Vnější rozměr [mm] ks/paleta Ø Ø Kalový koš Materiál: RAU-PE Barva: černá Č. zboží D ks/paleta jednotlivě 12
