01 Energetická účinnost. 02 Čistý a čerstvý vzduch. 03 Komfort. 04 Trvanlivost. 05 Pohodlí. Smart Inverter Zero Standby Power Smart Saver

Transkript

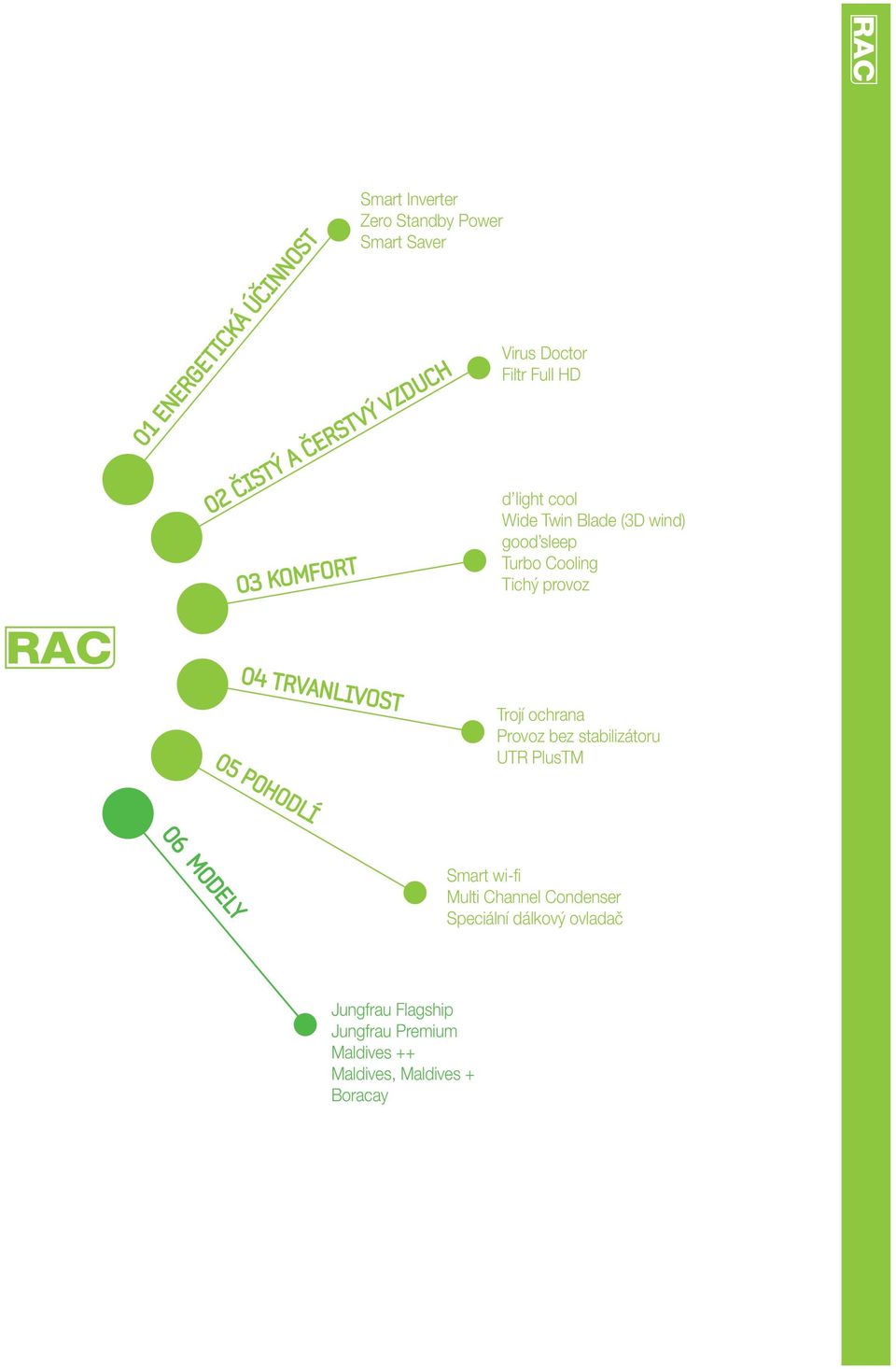

1 01 Energetická účinnost 02 Čistý a čerstvý vzduch 03 Komfort Smart Inverter Zero Standby Power Smart Saver Virus Doctor Filtr Full HD d light cool Wide Twin Blade (3D wind) good sleep Turbo Cooling Tichý provoz 04 Trvanlivost 05 Pohodlí Trojí ochrana Provoz bez stabilizátoru UTR PlusTM 06 Modely Smart wi-fi Multi Channel Condenser Speciální dálkový ovladač Jungfrau Flagship Jungfrau Premium Maldives ++ Maldives, Maldives + Boracay

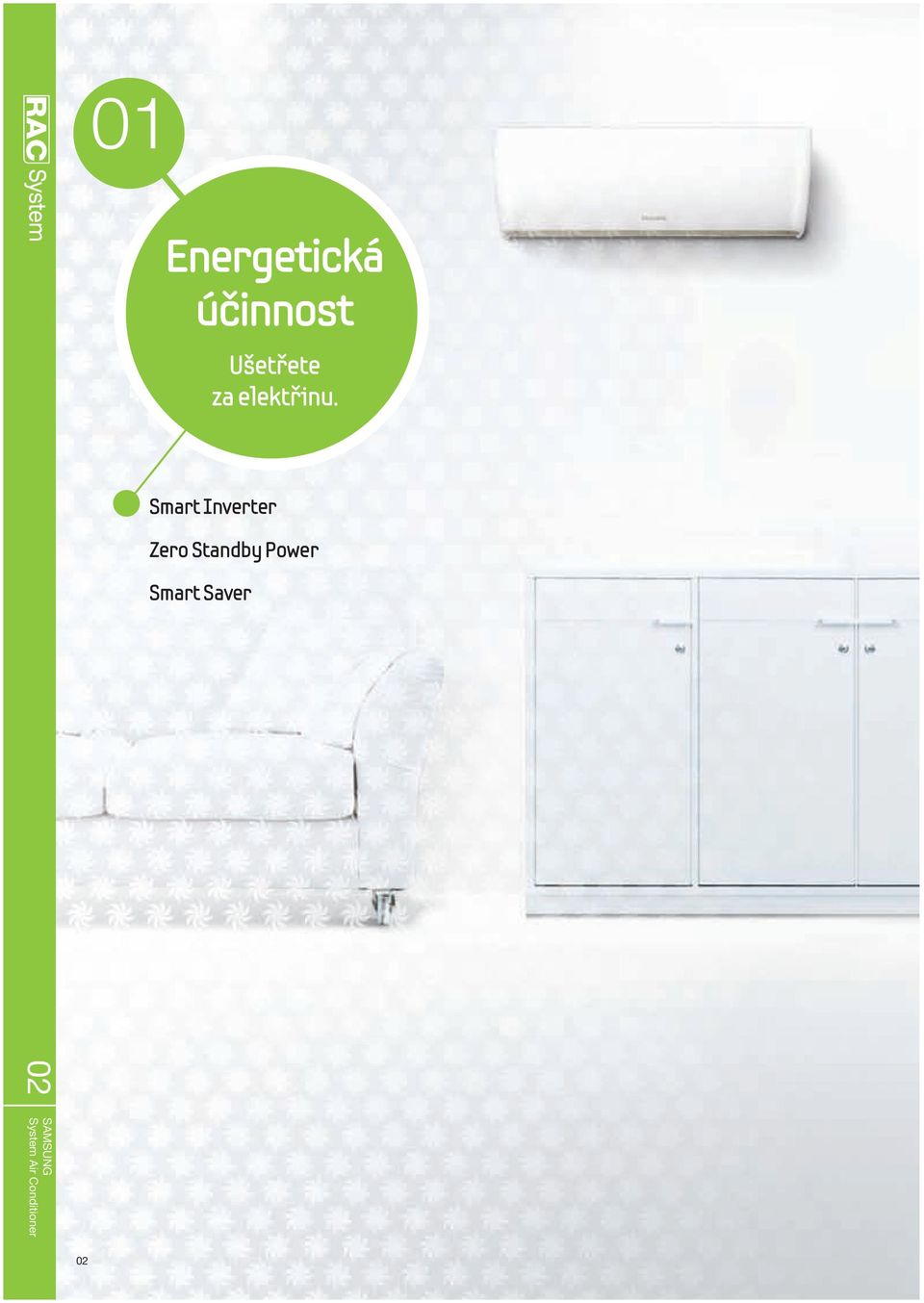

2 01 Vlastnosti Energetická účinnost Ušetřete za elektřinu. Smart Inverter Zero Standby Power Smart Saver 02 02

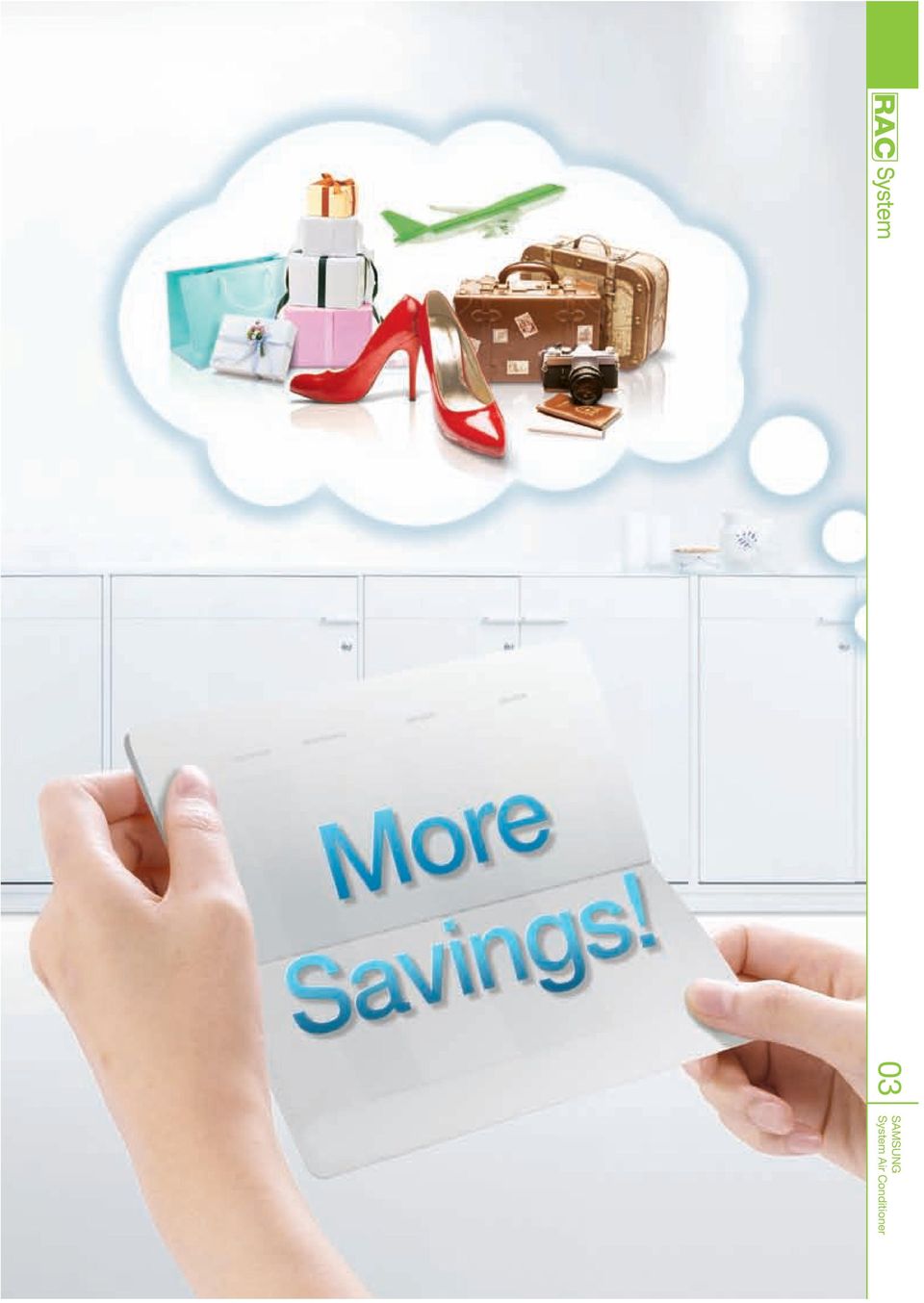

3 03

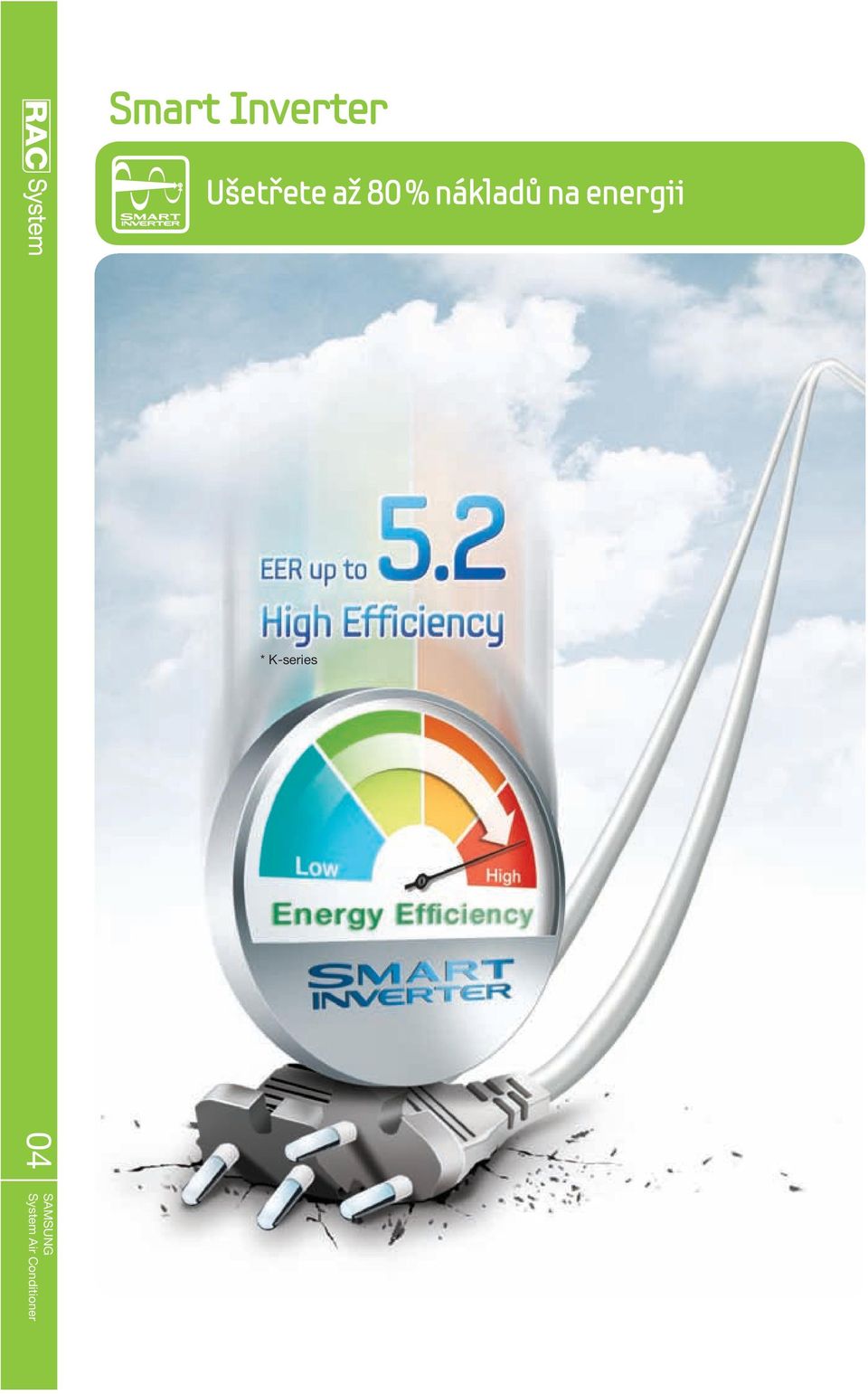

4 Smart Inverter Ušetřete až 80 % nákladů na energii * K-series 04

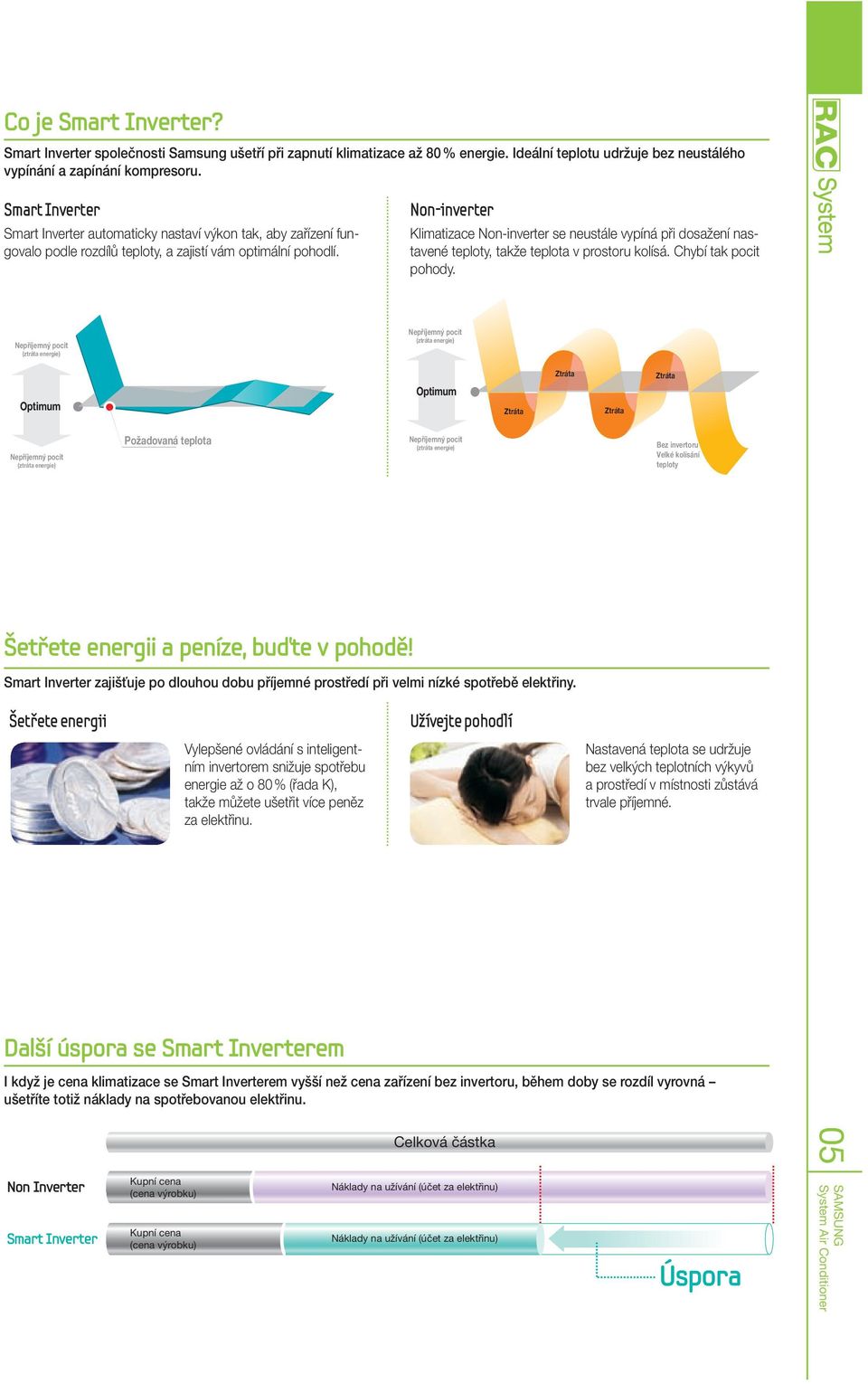

5 Co je Smart Inverter? Smart Inverter společnosti Samsung ušetří při zapnutí klimatizace až 80 % energie. Ideální teplotu udržuje bez neustálého vypínání a zapínání kompresoru. Smart Inverter Smart Inverter automaticky nastaví výkon tak, aby zařízení fungovalo podle rozdílů teploty, a zajistí vám optimální pohodlí. Non-inverter Klimatizace Non-inverter se neustále vypíná při dosažení nastavené teploty, takže teplota v prostoru kolísá. Chybí tak pocit pohody. Nepříjemný pocit (ztráta energie) Nepříjemný pocit (ztráta energie) Optimum Optimum Ztráta Ztráta Ztráta Ztráta Nepříjemný pocit (ztráta energie) Požadovaná teplota Nepříjemný pocit (ztráta energie) Bez invertoru Velké kolísání teploty Šetřete energii a peníze, buďte v pohodě! Smart Inverter zajišťuje po dlouhou dobu příjemné prostředí při velmi nízké spotřebě elektřiny. Šetřete Samsung energii EER / COP 5.2 / 5.2 Vylepšené ovládání s inteligentním invertorem snižuje spotřebu energie až o 80 % (řada K), takže můžete ušetřit více peněz za elektřinu. Užívejte pohodlí Nastavená teplota se udržuje bez velkých teplotních výkyvů a prostředí v místnosti zůstává trvale příjemné. Energy Consumption (W) 8W Energy Saving 0.8W 90% Conventional Další úspora se Smart Inverterem I když je cena klimatizace se Smart Inverterem vyšší než cena zařízení bez invertoru, během doby se rozdíl vyrovná ušetříte totiž náklady na spotřebovanou elektřinu. Celková částka 05 Non Inverter Smart Inverter Kupní cena (cena výrobku) Kupní cena (cena výrobku) Náklady na užívání (účet za elektřinu) Náklady na užívání (účet za elektřinu) Úspora

6 Zero Standby Power Šetřete energii v klidu i provozu Dvojí úspora Klimatizace se Smart Inverterem vám pomáhá šetřit energii dvakrát: když je zařízení v provozu, ale také když je vypnuté. Klimatizace ON Nejvyšší energetická účinnost - úspora až 80 % Vylepšená technologie ovládání v klimatizacích Samsung pomáhá významně snížit plýtvání energií. Dosahuje energetické účinnosti světové třídy a ušetří až 80 % spotřeby energie. Klimatizace OFF Samsung EER / COP 5.2 / 5.2 Nulová spotřeba standby úspora až 90 % Je-li zařízení vypnuté, má vylepšená ovládací deska klimatizace Samsung nepatrnou spotřebu energie a dosahuje až 90% úspory v pohotovostním režimu v porovnání s jinými klimatizacemi. 06 * K Series 9k Btu Nejvyšší energetická účinnost! Srovnání budí údiv. Klimatizace společnosti Samsung má pro svou vysokou energetickou účinnost hodnocení World Top Class EER. Spotřeba energie (W) Samsung EER / COP 5.2 / 5.2 8W Competitor A Competitor BA Úspora energie Samsung Konkurent A Konkurent EER/COP 5.2/5.2 EER/COP 5.0/5.1 90% B 0.8W EER/COP 5.15/5.25 Běžné zařízení Spotřeba energie (W) Vyšší úspory, větší pohodlí Competitor B 8W Běžné zařízení 0.8W 90% Úspora energie Energie ušetřená za měsíc díky nulové spotřebě klimatizace v pohotovostním režimu vám umožní používat ZDARMA jiné domácí spotřebiče! Non Inverter Purchasing Cost (Product cost) Total Amo Using Cost(Electricity bill) Smart Inverter Purchasing Cost (Product cost) Using Cost(Electricity bill)

7 Smart Saver Chlaďte doma bez obav Ušetřete až 31 % nákladů na elektřinu V režimu Smart Saver pracuje kompresor klimatizace nejkratší možnou dobu, za kterou se místnost ochladí, a šetří tím elektřinu. S režimem Smart Saver si můžete užívat pohodlí a příjemného prostředí bez obav z nákladů na elektřinu. Až 31% úspory! Nastavení teploty 26 o C 24 o C Typ Běžný režim Smart Saver % Běžný režim Smart Saver Spotřeba energie (4 hod.) Úspora energie (V porovnání s běžným režimem) % * při venkovní teplote 30 C * výsledky testů Samsung Kdy potřebujete režim Smart Saver! Jestliže opakovaně vypínáte a zapínáte klimatizaci, abyste ušetřili energii. Nechcete-li plýtvat energií na chlazení prázdné místnosti. Když nechcete zapínat klimatizaci, protože není nesnesitelné horko. 07 Ochrana životního prostředí s klimatizací Samsung S novou funkcí Smart Saver (inteligentního spoření) ušetří uživatelé energii a peníze. A mohou být hrdí na svůj příspěvek k ochraně životního prostředí tím, že používají výrobek s vysokou energetickou účinností.

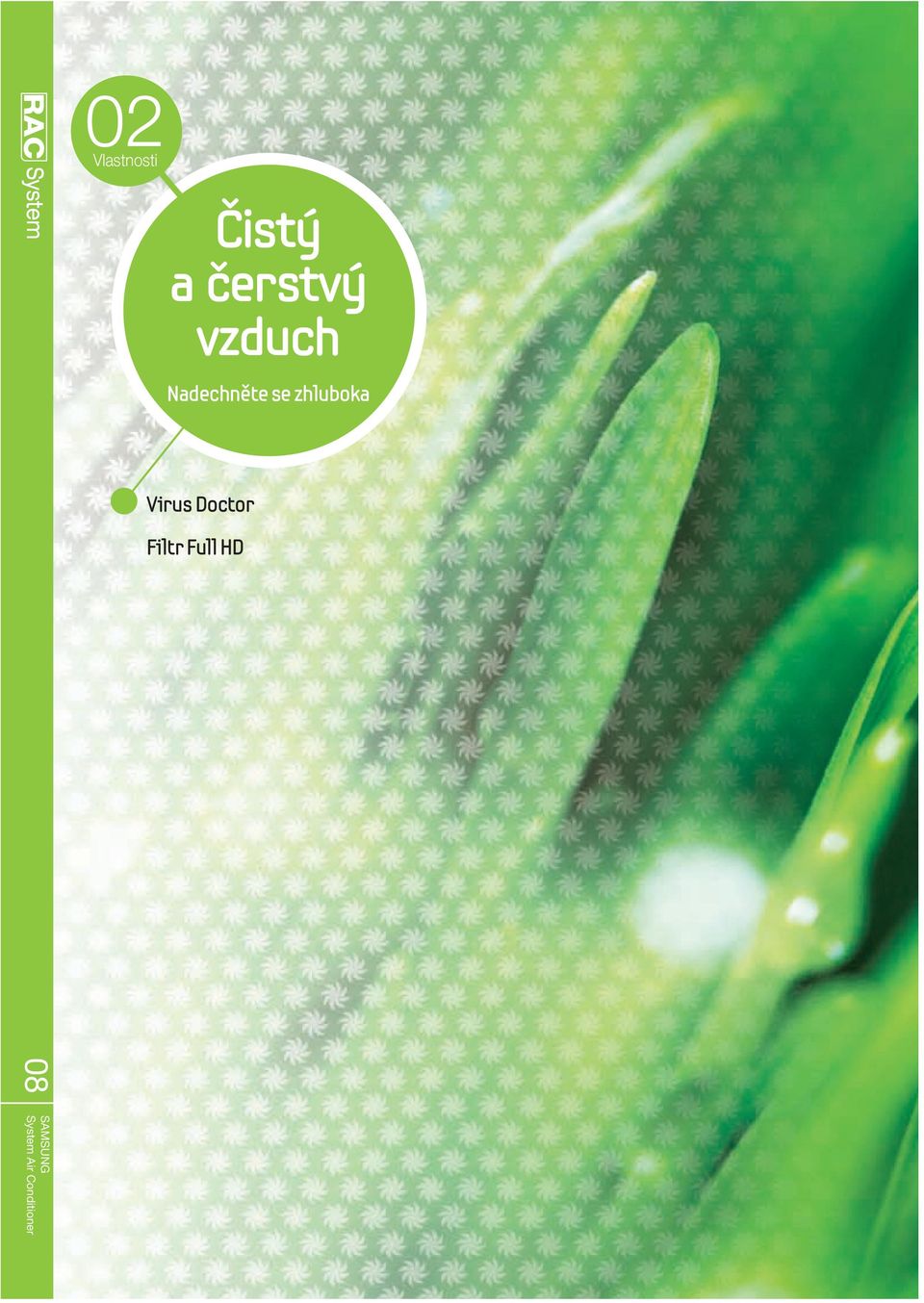

8 02 Vlastnosti Čistý a čerstvý vzduch Nadechněte se zhluboka Virus Doctor Filtr Full HD 08

9 09

10 Virus Doctor Dýchejte zdravější vzduch Zdravý vzduch Čistý vzduch Osvěžující vzduch 10

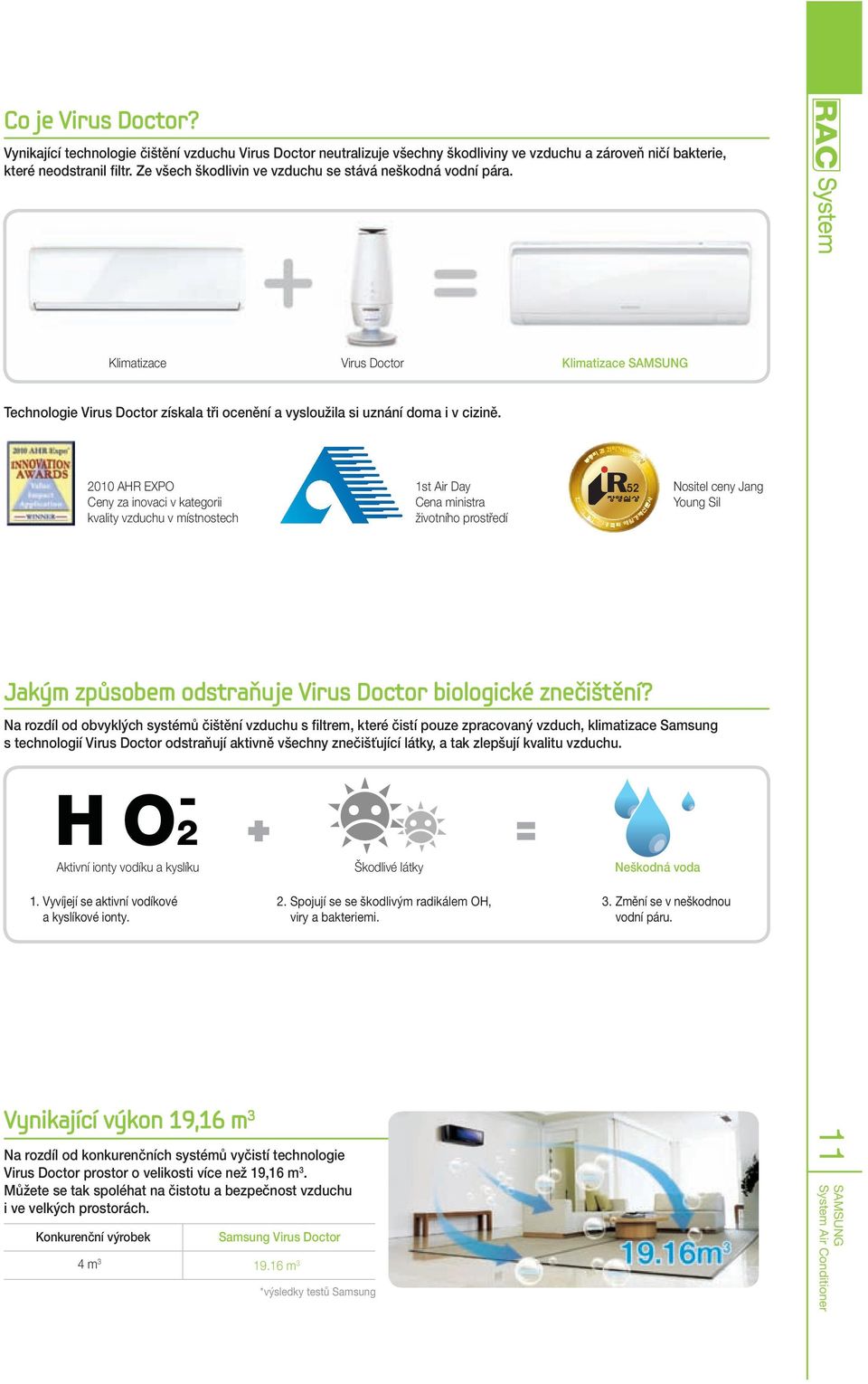

11 Co je Virus Doctor? Vynikající technologie čištění vzduchu Virus Doctor neutralizuje všechny škodliviny ve vzduchu a zároveň ničí bakterie, které neodstranil filtr. Ze všech škodlivin ve vzduchu se stává neškodná vodní pára. Klimatizace Virus Doctor Klimatizace Technologie Virus Doctor získala tři ocenění a vysloužila si uznání doma i v cizině AHR EXPO Ceny za inovaci v kategorii kvality vzduchu v místnostech 1st Air Day Cena ministra životního prostředí Nositel ceny Jang Young Sil H1N1 Influenza A virus subtype H1N1 Eliminates 99.99% of this virus strain assured by the team that first developed the H1N1 flu vaccine. Jakým způsobem odstraňuje Virus Doctor biologické znečištění? Na rozdíl od obvyklých systémů čištění vzduchu s filtrem, které čistí pouze zpracovaný vzduch, klimatizace Samsung s technologií Virus Doctor odstraňují aktivně všechny znečišťující látky, a tak zlepšují kvalitu vzduchu. Aktivní ionty vodíku a kyslíku Škodlivé látky Neškodná voda 1. Vyvíjejí se aktivní vodíkové a kyslíkové ionty. 2. Spojují se se škodlivým radikálem OH, viry a bakteriemi. 3. Změní se v neškodnou vodní páru. Vynikající výkon 19,16 m 3 Na rozdíl od konkurenčních systémů vyčistí technologie Virus Doctor prostor o velikosti více než 19,16 m 3. Můžete se tak spoléhat na čistotu a bezpečnost vzduchu i ve velkých prostorách. Konkurenční výrobek 4 m 3 Samsung Virus Doctor m 3 *výsledky testů Samsung 11

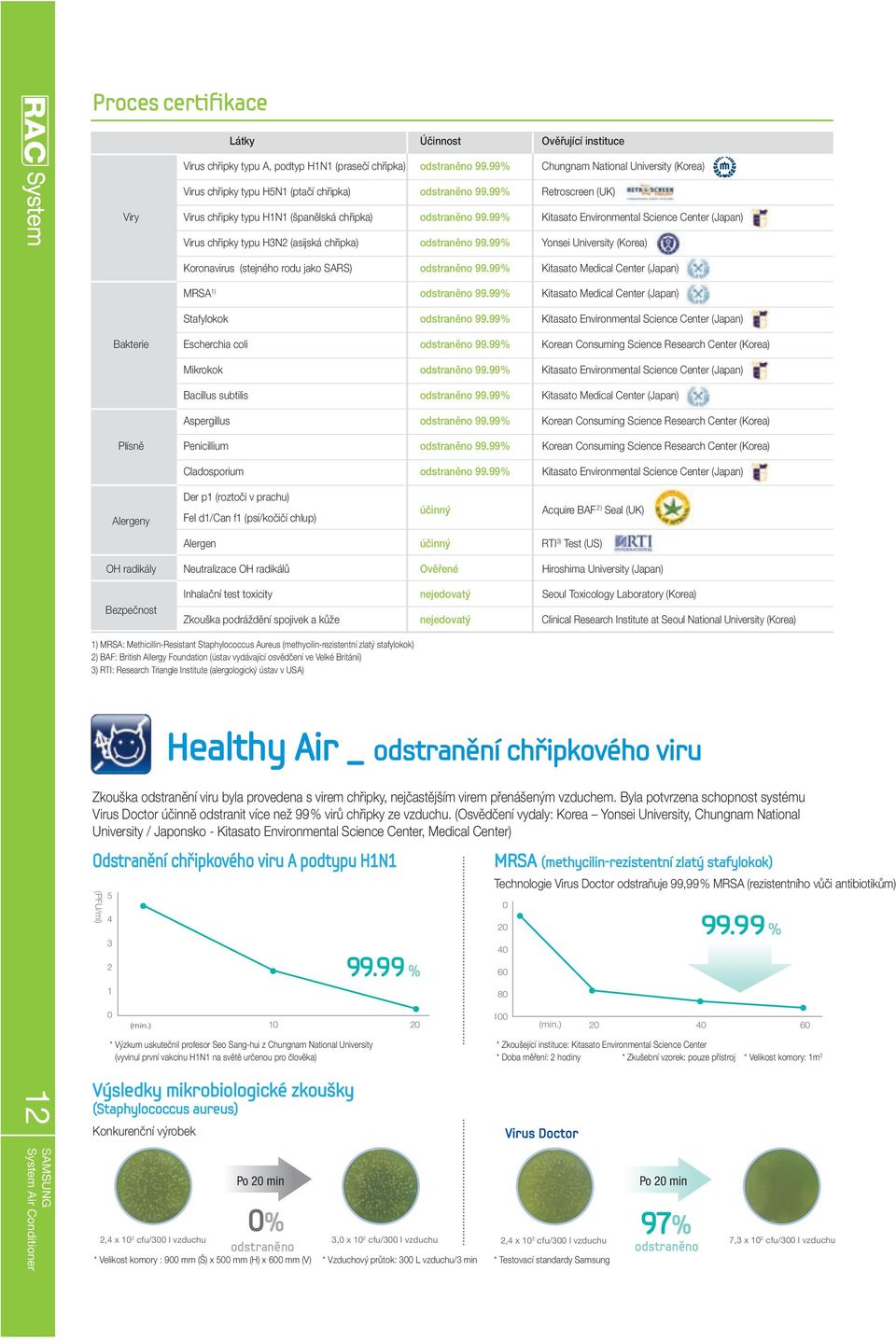

12 Proces certifikace Látky Účinnost Ověřující instituce Virus chřipky typu A, podtyp H1N1 (prasečí chřipka) odstraněno 99.99% Chungnam National University (Korea) Virus chřipky typu H5N1 (ptačí chřipka) odstraněno 99.99% Retroscreen (UK) Viry Virus chřipky typu H1N1 (španělská chřipka) odstraněno 99.99% Kitasato Environmental Science Center (Japan) Virus chřipky typu H3N2 (asijská chřipka) odstraněno 99.99% Yonsei University (Korea) Koronavirus (stejného rodu jako SARS) odstraněno 99.99% Kitasato Medical Center (Japan) MRSA 1) odstraněno 99.99% Kitasato Medical Center (Japan) Stafylokok odstraněno 99.99% Kitasato Environmental Science Center (Japan) Bakterie Escherchia coli odstraněno 99.99% Korean Consuming Science Research Center (Korea) Mikrokok odstraněno 99.99% Kitasato Environmental Science Center (Japan) (Removal Rate %) Bacillus subtilis odstraněno 99.99% Kitasato Medical Center (Japan) Aspergillus odstraněno 99.99% Korean Consuming Science Research Center (Korea) 99.6% Plísně Penicillium odstraněno 99.99% Korean Consuming Science Research Center (Korea) Cladosporium odstraněno 99.99% Kitasato Environmental Science Center (Japan) 80 Der p1 (roztoči v prachu) 100 Alergeny (min.) 10 účinný Acquire BAF 2) Seal (UK) 20 Alergen účinný RTI 3) Test (US) OH radikály Neutralizace OH radikálů Ověřené Hiroshima University (Japan) Bezpečnost Inhalační test toxicity nejedovatý Seoul Toxicology Laboratory (Korea) Zkouška podráždění spojivek a kůže nejedovatý Clinical Research Institute at Seoul National University (Korea) 1) MRSA: Methicillin-Resistant Staphylococcus Aureus (methycilin-rezistentní zlatý stafylokok) 2) BAF: British Allergy Foundation (ústav vydávající osvědčení ve Velké Británii) 3) RTI: Research Triangle Institute (alergologický Po 20 min ústav v USA) duchu 2,4 x 10 2 cfu/300 l vzduchu 7,3 x 10 odstraněno 2 cfu/300 l vzduchu Healthy Air _ odstranění chřipkového viru Zkouška odstranění viru byla provedena s virem chřipky, nejčastějším virem přenášeným vzduchem. Byla potvrzena schopnost systému Virus Doctor účinně odstranit více než 99 % virů chřipky ze vzduchu. (Osvědčení vydaly: Korea Yonsei University, Chungnam National University / Japonsko - Kitasato Environmental Science Center, Medical Center) Odstranění chřipkového viru A podtypu H1N1 (Removal (PFU/ml) Rate %) (min.) % % (min.) * Výzkum uskutečnil profesor Seo Sang-hui z Chungnam National University (vyvinul první vakcínu H1N1 na světě určenou pro člověka) 20 MRSA (methycilin-rezistentní zlatý stafylokok) Technologie Virus Doctor odstraňuje 99,99 % MRSA (rezistentního vůči antibiotikům) (Removal Rate %) (Removal Rate %) % % (min.) (min.) * Zkoušející instituce: Kitasato Environmental Science Center * Doba měření: 2 hodiny * Zkušební vzorek: pouze přístroj * Velikost komory: 1m 3 (Removal Rate %) Výsledky mikrobiologické zkoušky (Staphylococcus aureus) Konkurenční výrobek International O3 regulations JEMA (Japan) EPA (US) Po 20 min HC (Canada) IEC (Europe) CA (Korea) 50ppb (Regulated limit) Po 20 min Po 20 min 2,4 x 10 2 cfu/300 l vzduchu 3,0 x 10 odstraněno 2 cfu/300 l vzduchu 2,4 x 10 20ppb 2 cfu/300 l vzduchu 7,3 x 10 odstraněno 2 cfu/300 l vzduchu (Odor * Velikost komory : 900 mm (Š) x 500 mm (H) x 600 mm (V) * Vzduchový průtok: 300 L vzduchu/3 min 2,4 * Testovací x 10 2 cfu/300 standardy l vzduchu Samsung 3,0 x 10 2,4 x 10 recognition odstraněno 2 cfu/300 l vzduchu 2 cfu/ zone) 10ppb

13 Clean Air _ odstranění alergenů ze vzduchu (Removal Rate %) % (min.) (Removal Rate (Removal %) Rate %) % (min.) % (Removal Rate %) 100 (min.) Vynikající a jedinečná technologie Virus Doctor společnosti Samsung byla oceněna známkou BAF (Velká Británie). Po 20 min Po 20 min 1 2,4 x 10 2 cfu/300 l vzduchu 3,0 x 10 2 cfu/300 l vzduchu 2,4 x 10 2 cfu/300 l vzduchu 7,3 x 10 2 cfu/300 l vzduchu odstraněno odstraněno Po 20 min Relaxing Air _ vytváří uvolňující ionty kyslíku Neutralizace radikálu OH systémem Virus Doctor Systém Virus Doctor výrazně snižuje koncentraci radikálů OH, které způsobují stárnutí a různá onemocnění kůže. 2,4 x 10 2 cfu/300 l vzduchu 3,0 x 10 2, odstraněno 2 cfu/300 l vzduchu Účinky neutralizace radikálu OH Výsledky pozorování buněk vystavených účinkům radikálů OH naznačují, 5 že systém Virus Doctor neutralizuje radikály OH a snižuje poškození buněk. (PFU/ml) 4 Výskyt OH radikálů m 70% Neutralizované na H2O * Relativní vlhkost: 50 % 0 (min.) 10 * Metoda měření: LIF (laserem Virus Doctor OFF Virus Doctor ON indukovaná fluorescence) Virus Doctor OFF Virus Doctor ON * Zkoušební ústav: Katedra molekulární biologie, Sejong University: Katedra molekulární biologie, Sejong University Neutralizované na * Zpráva z výzkumu o neutralizaci radikálů OH (6. září 2005, Francie) 70% H2O * 7. kolokvium ASA (Atmospheric Spectroscopy Applications) * Pozorování reakcí radikálu OH s atomovým uhlíkem vytvořeným laserem indukovanou fluorescencí. Jednotka: počet na c 3 Co je radikál OH? Radikál OH (hydroxylový Více než radikál) má nejsilnější oxidační schopnosti z volných radikálů kyslíku a je o něm známo, že způsobuje poškození kůže a různá degenerativní 1,000,000 onemocnění. Tato škodlivá látka reaguje se škodlivými látkami ve vzduchu, například těkavými organickými sloučeninami (VOC), a tvoří Méně než sloučeniny s nežádoucími účinky na lidské tělo. Bez škodlivých kationtů Konkurenční výrobek 10,000 * Zkušebna: Hiroshima University * Teplota: 24 C Protože kationty mohou vyvolávat takové symptomy, jako jsou dýchací potíže, bolest hlavy a nevolnost, nevytváří speciální technologie společnosti Samsung Virus Doctor téměř žádné škodlivé kationty. Vaše rodina je tak v bezpečí. Bez ozónu Poškozené buňky International O3 regulations JEMA (Japan) EPA (US) HC (Canada) IEC (Europe) % Systém Virus Doctor nevytváří prakticky žádný ozón, látku znečišťující vzduch se škodlivými účinky na dýchací soustavu. Koncentrace ozónu ve vzduchu upraveném technologií Virus Doctor společnosti Samsung je nižší než 1/5 koncentrace ozónu stanovené mezinárodními předpisy. Můžete tak volně dýchat. Výskyt OH radikálů m Jednotka: počet na c 3 Více než CA (Korea) 1,000,000 Méně než 10,000 Konkurenční výrobek 20 50ppb (Regulated limit) 20ppb (Odor recognition zone) 10ppb 13 (PFU/ml)

14 Filtr Full HD Zadrží až 90 % prachu Zadržování prachu až 90% řada *K /Y Běžný filtr Zadržování prachu až 40% Typy filtrů Full HD Existují tři různé typy filtrů s vysokou hustotou (Full HD). Ultra-kompaktní filtry odstraní i ty nejmenší částečky prachu. Antibakteriální povrch a protialergický systém odstraní nejenom bakterie a domácí prach, ale také alergeny obsažené ve vzduchu. Filtr Full HD Běžný Full HD 60 Full HD 80 Full HD 90 X 40 X Použité v modelech Průměr vlákna Odstranění prachu Vlastnosti % řada P, T / Crystal řada K, Y % Antibakteriální vrstva % % Protialergická péče Protialergické účinky zkoušelo japonské centrum National Food analysis center of Japan

15 Jednodušší čištění filtru! Stačí jen vypláchnout z filtru prach tekoucí vodou. Můžete tak mít vždycky čistý a čerstvý vzduch údržba filtru je jednoduchá a snadná. Antibakteriální povrch Antibakteriální povrch filtru má jedinečnou strukturu, která zachytí i nejmenší mikroskopické částečky prachu a viry. Poskytuje tak dokonalou ochranu. Ochrana před alergeny Nový filtr společnosti Samsung odstraňuje ze vzduchu nejenom bakterie a prachové částečky, ale také alergeny. Snižuje výskyt alergických reakcí. Dvojí čištění Vylepšený systém čištění s pokrokovým filtrem a inteligentním systémem Virus Doctor. Systém Virus Doctor dále čistí vzduch, který již prošel filtrem s vysokou hustotou (Full HD). Zajišťuje tak čerstvější a zdravější prostředí. KROK 1. Filtr s vysokou hustotou společnosti Samsung nevpustí dovnitř prach, alergeny a bakterie. KROK Zařízení na čištění vzduchu odstraňuje ze vzduchu 99 % znečišťujících látek, bakterií a virů.

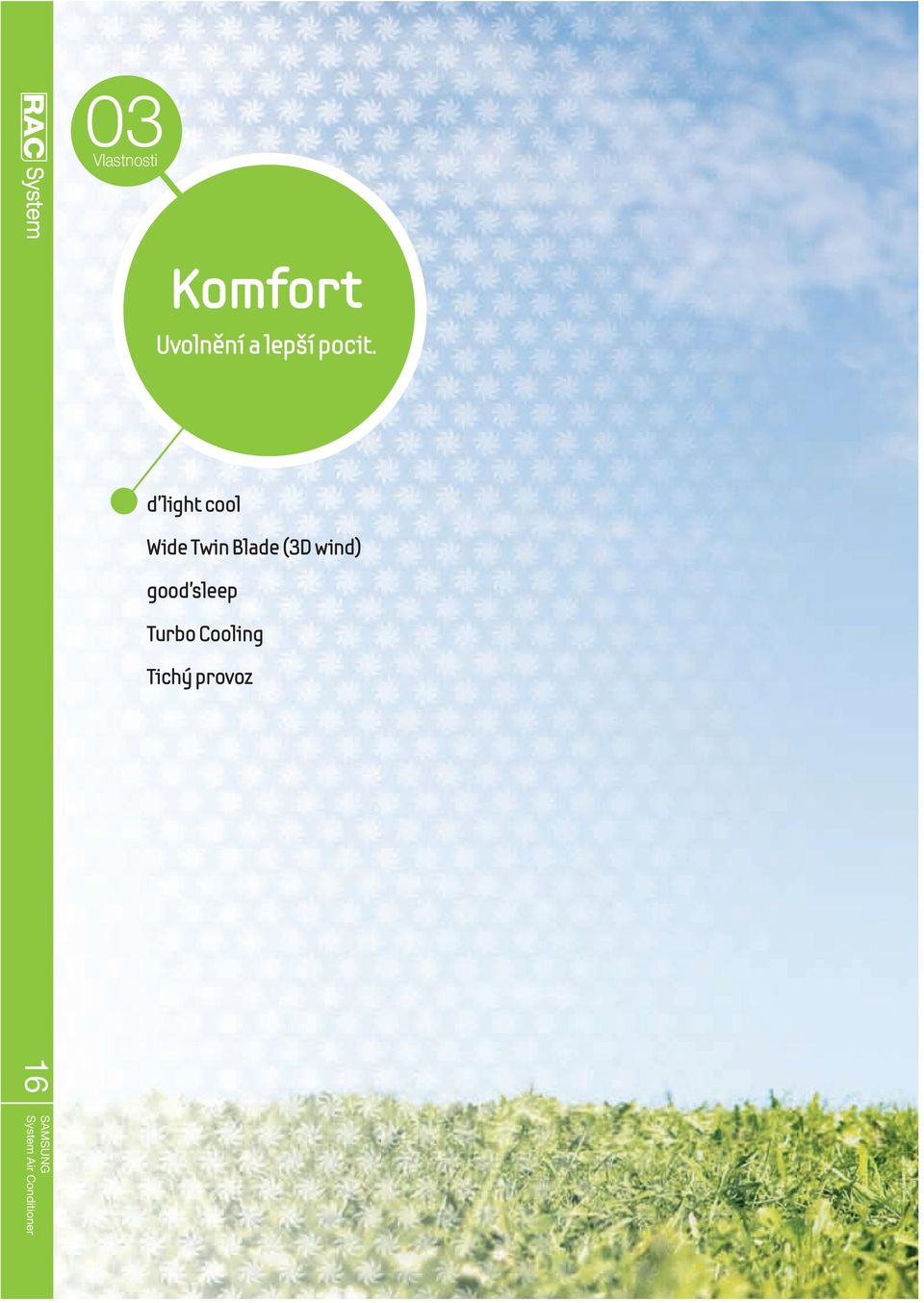

16 03 Vlastnosti Komfort Uvolnění a lepší pocit. d light cool Wide Twin Blade (3D wind) good sleep Turbo Cooling Tichý provoz 16

17 17

18 d'light cool Radost z optimálního pohodlí 18

19 Optimální teplota pro nejvyšší pohodlí Lidem může být určitá teplota příjemná nebo nepříjemná v závislosti na rozdílné vlhkosti vzduchu. Systém d light cool společnosti Samsung automaticky kontroluje současnou vlhkost a teplotu a nastaví hodnoty vhodné pro vytvoření nejpříjemnějšího prostředí. Vlhkost (%) Index = 86 Index = 80 Index = 75 Při d light cool se daná osoba cítí příjemně 27 C 30 minut při d light cool Index = 70 Teplota ( C) Při normálním chlazení je dané osobě horko a potí se 27 C 30 minut při normálním chlazení Vlhkost (%) Jak funguje d light cool d light cool Spotřeba energie (provoz: 2 hodiny) Až 15 % úspora 1. Změří vlhkost a teplotu v místnosti. Normální režim chlazení 2. Vypočítá, jaká teplota a vlhkost je potřebná k dosažení indexu komfortu. 3. Automaticky upravuje teplotu a vlhkost, dokud není dosaženo indexu komfortu. Teplota ( C) Bez zbytečného chlazení 1. Přesně měří vlhkost a teplotu, aby byl dodržen ideální index komfortu. 2. Při automatickém řízení teploty není třeba teplotu znovu nastavovat. 3. Chlazení podle potřeby snižuje plýtvání energií. d light cool Normální režim chlazení Spotřeba energie (provoz: 2 hodiny) Až 15 % úspora 19

20 Wide Twin Blade Účinné chlazení i ve větších prostorách 120 úhel vodorovného pokrytí Systém Wide Twin Blade společnosti Samsung zvětšuje úhel vodorovného pokrytí na 120 stupňů. Zlepšuje se šíření chladu a uživatel má rychleji příjemný pocit. Širší topení / chlazení *Výsledky testu společnosti Samsung 90 svislý proud vzduchu Systém Wide Twin Blade společnosti Samsung ovládá proud vzduchu v optimálním úhlu. Ventilátor zajišťuje dlouhý proud vzduchu pro vytápění nebo chlazení větších prostorů. Přímé topení / chlazení *Výsledky testu společnosti Samsung 13 m dlouhý proud chladu Dlouhý proud vzduchu dosahuje délky až 13 metrů. Studený vzduch tak pocítíte okamžitě, i když je klimatizace od vás daleko. Dlouhý proud vzduchu při chlazení *Výsledky testu společnosti Samsung 3D Wind Díky systému Wide Twin Blade společnosti Samsung proudí vzduch v místnosti rovnoměrně. Širší a delší lopatky zajišťují lepší proudění vzduchu a pocit chladnějšího prostředí během kratší doby. 120 wider coverage Proud vzduchu pokrývá 120 úhel a zajišťuje dokonalé pohodlí vertical airflow Dvě lopatky vhánějí vzduch samostatně k podlaze v úhlu m long range cooling Vzduch se dostane do místnosti dále dlouhým prouděním.

21 až 5% good sleep 30.8% Konkurenční výrobek 35.8% 71% Konkurenční výrobek 95% 24% lepší Spěte jako miminko o 2.09 Kwh Konkurenční výrobek 1.34 Kwh good sleep mode až 36% Nárast výkonu 23 0 % rychlejší chlazení do 29 K Btu pístový kompresor do 27K Btu * Při 18K Btu nejméně 20% zrychlení chlazení Začíná od 24 K Btu Kompresor UTR PlusTM Pístový kompresor Nejlepší teplota pro hluboký spánek Usínání 01 Hluboký spánek 02 Probouzení Fáze usínání Snížením teploty usnadňuje systém usínání. Teplota Chlazení 02 Fáze zdravého spánku Uvolní tělo, teplota se mírně zvyšuje. Nastavená teplota Vytápění. hodina.. hodina. hodina Čas (hodin) 03 Fáze probouzení Příjemné proudění vzduchu vás postupně probudí. Budete se cítit odpočatí. Všechno je lepší! Účinnost spánku Režim good sleep na rozdíl od konkurenčních zařízení zlepšuje spánek. Příjemná teplota kůže Nastavení režimu good sleep udržuje příjemnou teplotu kůže. Lépe si odpočinete a budete mít pocit pohody. Úspora energie Režim good sleep snižuje spotřebu energie až o 36 % oproti normálnímu režimu chlazení % 30.8% 30.8% 35.8% až až Konkurenční Konkurenční výrobek výrobek 5% 5% 95% 71% 71% 95% o o lepší lepší Konkurenční Konkurenční výrobek výrobek 24% 24% 2.09 Kwh 2.09 Kwh 1.34 Kwh 1.34 Kwh až až Konkurenční Konkurenční good sleep good sleep výrobek výrobek mode mode 36% 36%

22 Turbo Cooling Okamžitě vychladí prostor Maximální ochlazení! Po zapnutí režimu Turbo chlazení pracuje kompresor maximální rychlostí po dobu 30 minut, aby se prostor vychladil rychleji. otáčky ventilátoru otáčky ventilátoru vnitřní jednotky vnitřní jednotky nastavené otáčky nastavené otáčky Turbo Wind 30 min. Turbo Wind 30 min. Nastavení rychlosti proudu vzduchu Nastavení rychlosti Čas proudu vzduchu (minuty) Čas (minuty) Rychlejší ochlazení než dřív V porovnání s normálním provozním režimem ochladí klimatizace v režimu Turbo místnost o 15 % rychleji. Režim Turbo je dokonalý v situacích, kdy potřebujete místnost vychladit okamžitě. Průměrná teplota v místnosti ( o C) Průměrná teplota v místnosti ( o C) Průměrná teplota v místnosti Normální nastavení chlazení na 25 C Průměrná teplota v místnosti Chlazení Turbo Průměrná teplota v místnosti Normální nastavení chlazení na 25 C Průměrná teplota v místnosti Chlazení Turbo Čas (minuty) Čas (minuty) 22 Rovnoměrné chlazení Obrázek vpravo znázorňuje rovnoměrné proudění chladného vzduchu po místnosti větší rychlostí než při normálním režimu chlazení. Chlazení Turbo Okamžité vychlazení přináší dříve pocit pohody. Normální chlazení Místnost se chladí pomalu. Nemáte příjemný pocit. * Více modré barvy znamená lepší chlazení.

23 Tichý provoz Odpočívejte v tichu a klidu Velmi nízké vibrace s kompresorem twin BLDC Velmi účinný kompresor twin BLDC výrazně snižuje výkyvy o 40 % v porovnání s obvyklým kompresorem single BDLC. Kompresor BLDC (dvojitý rotační) Vysoce účinný motor BLDC - Nápaditý návrh jádra motoru - Neodymový magnet s vysokou hustotou - Stator koncentrického typu Extrémně nízké vibrace - Dvojité excentrické vačky 2 závaží Velmi stabilní pohyblivé součásti - Válečky a lopatky z optimálně vhodných materiálů - Velmi robustní ložiska - Lopatka s povrchovou úpravou - Hřídel s povrchovou úpravou Stabilnější otáčení Hloubka náboje nového ventilátoru se zvětšila z 90 mm na 119 mm a jeho průměr se zvětšil o 32 %. Zesílený náboj zajišťuje stabilnější otáčení, snižuje hlučnost způsobenou vibracemi při provozu klimatizace. Silnější sloupek Po uvedení klimatizace do provozu vydává skříň venkovní jednotky značný hluk kvůli vibracím a uvolněným spojům jednotlivých součástí. Zesílený sloupek drží skříň pevněji pohromadě, brání vibracím a prodlužuje životnost zařízení. Plynulý proud vzduchu Proudění vzduchu z klimatizace je širší a přímější, takže se snižuje tření. Hvízdavý zvuk klimatizace je tak slabší, aniž by se ovlivnila síla proudění vzduchu. Běžný 23

24 04 Vlastnosti Trvanlivost Bez námahy. Bez obav. Trojí ochrana Provoz bez stabilizátoru UTR Plus TM 24

25 25

26 Trojí ochrana Stálé a stabilní chlazení s nejvyšší trvanlivostí 26

27 27 Jak funguje Zabudovaná ochranná technologie společnosti Samsung zajišťuje vyšší trvanlivost a spolehlivost zařízení. Výkonný chladicí systém (ochrana motoru), nepřetržitá kontrola napětí (ochrana ovladače) a účinná antikorozní povrchová úprava (ochrana povrchu) vám umožní mít dokonale čerstvý chladicí vzduch delší dobu. 1 3 Ochrana motoru Vynikající ochrana proti korozi 2 Ochrana ovladače Ochrana motoru Systém ochrany motoru společnosti Samsung brání přetížení kompresoru nestabilními poměry v elektrické síti, takže se můžete vždy spolehnout, že budete mít místnost rovnoměrně vychlazenou. Položka Ochrana kompresoru Do 140 V Konkurenční výrobek Do 170 V 2 Ochrana ovladače Ovladač společnosti Samsung upravuje činnost zařízení tak, aby zabránil poruchám způsobeným výkyvy v dodávce elektřiny. Tato speciální technologie zvládá kolísání napětí od 80 V do 450 V, takže máte za všech okolností v místnosti vždycky příjemné chladno. Položka Competitor Ochrana regulace Inteligentní ochrana Od 80 V do 450 V Ano Do 400 V Ne Vylepšený režim 'Smart Protection' Po vypnutí kvůli ochraně před nestálými výkyvy napětí kontroluje úroveň napětí. Jakmile přestane napětí kolísat, režim inteligentní ochrana (Smart Protection) uvede klimatizační zařízení automaticky znovu do provozu. Není třeba ho zapínat manuálně. 3 Vynikající ochrana proti korozi Kondenzátor a MCC s protikorozní povrchovou úpravou mají povrch z materiálu vysoce odolného vůči korozi. Povrchová úprava chrání kondenzátor před korozí. Můžete se spolehnout, že budete mít stále chladný a čistý vzduch, nemusíte se bát opotřebení. Antikorozní povrch Samsung Obvyklý povrch

28 Provoz bez stabilizátoru Pracuje bez stabilizátoru Vestavěný stabilizátor! Klimatizační zařízení bez stabilizátoru vylepšuje vzhled vašeho domova, protože nemusíte instalovat zvláštní stabilizátor. Výjimečné pohodlí s účinným chlazením Vestavěný stabilizátor společnosti Samsung vám poskytuje svěží, silný proud vzduchu za všech okolností. Klimatizační zařízení s vestavěným stabilizátorem upravuje napětí a zajišťuje jeho stálost i při silném kolísání napětí a výpadcích proudu. 28 Vestavěný stabilizátor šetří peníze Protože nemusíte kupovat zvláštní stabilizátor, pomáhá vám vestavěný stabilizátor společnosti Samsung šetřit peníze.

29 UTR Plus TM Výkonné chlazení i při 54 C Motor s vysokým krouticím momentem - Zvýšený maximální krouticí moment - Zvýšený počáteční krouticí moment zajišťuje start při nízkém napětí Nehlučné součásti - Vylepšený ventil - Konstrukce tlumiče 30.8% 30.8% 35.8% 35.8% Konkurenční výrobek Konkurenční výrobek až až5% Vysoká 5% spolehlivost mechanických součástí - Upevněné horní ložisko - Hřídel a lopatka se speciální povrchovou úpravou - Interní OLP zajišťuje vysokou citlivost 71% 71% 95% 95% o lepší lepší Konkurenční výrobek Konkurenční výrobek o 24% 24% UTR (Ultra Tropical Rotary) Stálé chlazení bez ohledu na počasí Kompresor UTR PlusTM společnosti Samsung se silným motorem dokáže rychle vychladit vzduch i v extrémně horkém počasí při 54 C. Je o 23 % rychlejší než obvyklý pístový kompresor. Nárast výkonu Nárast výkonu % rychlejší chlazení do 29 K Btu 0 % rychlejší chlazení do 29 K Btu pístový kompresor pístový do 27K kompresor Btu do 27K Btu * Při 18K Btu nejméně 20% zrychlení chlazení * Při 18K Btu nejméně 20% zrychlení chlazení Začíná od 24 K Btu Začíná od 24 K Btu Dlouhodobé chladno bez poruch Kompresor UTR PlusTM společnosti Samsung má dlouhou trvanlivost díky vylepšené metodě svařování s novým, trvanlivým materiálem. Jeho vysoký výkon tak můžete využívat delší dobu. Kompresor UTR PlusTM Kompresor UTR PlusTM Pístový kompresor Pístový kompresor Osvědčení o spolehlivosti a výkonu Kompresor UTR PlusTM společnosti Samsung má mnoho osvědčení dokazujících jeho vynikající spolehlivost a vysoký výkon. Spokojenost a pohodlí zajistí i vám. Teplota Teplota Nastavená teplota teplota Usínání Usínání Osvědčení Maryland CEEE (max. o 9 % vyšší EER než pístový kompresor) Chlazení Hluboký Hluboký spánek spánek Všechny kompresory UTR mají povolení KSA (Království Saúdská Arábie) Vytápění. hodina. hodina... hodina. hodina

30 05 Vlastnosti Pohodlí Jednodušší a chytřejší Smart wi-fi Multi Channel Condenser Speciální dálkový ovladač 30

31 31 *Displej telefonu může ve skutečnosti vypadat jinak.

32 Smart wi-fi Ovládejte chlazení kdykoli odkudkoli * Displej telefonu může ve skutečnosti vypadat odlišně Abyste mohli používat funkce inteligentního ovládání (Smart Control) řady K, musíte mít wi-fi připojení. Obecně je takové připojení možné tam, kde lze používat telefon s wi-fi, omezení však mohou nastat v těchto případech: * wi-fi signál je nestálý, * k používání síťových prohlížečů je nutné zvláštní uživatelské jméno a heslo (obvykle v komerčních objektech, například v hotelu, na letišti atd.), * wi-fi lze používat pouze v zařízeních s určitým programem poskytovatele internetových služeb. Jak funguje ovládání Smart wi-fi zvenku Protože můžete klimatizační zařízení ovládat pomocí chytrého telefonu nebo počítače, nemusíte mít nikdy obavy, že jste omylem nechali klimatizaci zapnutou. Pomocí tohoto zařízení ji můžete snadno vypnout zvenku. Navíc ji můžete zapnout ještě před příchodem domů. Přicházíte tak vždycky do vychlazeného domu. Jak funguje ovládání Smart wi-fi zevnitř Protože chytrý telefon obsahuje většinu funkcí dálkového ovladače, můžete ho používat i jako dálkový ovladač. 32 Proud zapnutý/vypnutý Virus Doctor d light cool Uvnitř domu Režim provozu Smart saver Automatické čištění Nastavení teploty Tichý chod good sleep Mimo dům Proud zapnutý/vypnutý Režim provozu Nastavení teploty

33 MCC (Vícekanálový kondenzátor) Pomocí inovace můžete dosáhnout vysoké účinnosti Menší velikost pro snadnější montáž Výměník tepla MCC Samsung zmenšuje také venkovní jednotku, což umožňuje snadnější přenášení a pohodlnou montáž. Samsung Běžný Pozoruhodná inovace výměníku tepla! Multikanálový kondenzátor Samsung zvětšuje povrch pro výměnu tepla pomocí několika kanálů a nového plochého povrchu. V porovnání s obvyklými výměníky tepla má nižší odpor vzduchu. Zlepšila se tím účinnost chlazení! Okamžitá výměna tepla pro rychlejší chlazení! V porovnání s obvyklými výměníky tepla pracuje výměník tepla MCC Samsung rychleji, takže se teplo vyměňuje rychleji. Místnost se tak vychladí během okamžiku. Běžný Speciální dálkový ovladač 01 Přehledný displej Větší, jasnější čísla a ikony jsou lépe viditelné 02 Větší tlačítka Větší tlačítka pro snadnější užívání 03 Tlačítko pro zapnutí Oranžové tlačítko pro zapnutí zařízení je dobře viditelné. 33 Řada K / Y Řada P / T Řada Crystal

34 06 System Modely Vyjádřete se. Jungfrau Flagship Jungfrau Premium Maldives ++ Maldives, Maldives + Boracay 34

35 35

36 Jungfrau Flagship (smart wifi) System World Top Class EER Nová klimatizace získala přední umístění ve světovém žebříčku hodnocení spotřeby energie s úsporou až 80% energie. d light cool Tento systém automaticky nastaví teplotu a vlhkost vzduchu tak, aby byla dosažena optimální úroveň. Nenapodobitelný design Nová stylová klimatizace od Samsungu je tím správným rozhodnutím pro vkusně a moderně zařízený prostor. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. 3D Wind Široké, dvojité lamely a čtyřsměrné, automatické klapky zabezpečí dokonalé proudění a rozdělení vzduchu v celé místnosti. Full HD Filter Filtr s vysokou hustotou zachytí až 90% prachu a bakterií způsobujících alergie. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. Virus Doctor Virus Doctor eliminuje až 99% biologického znečištění ve vzduchu, jako například prach, bakterie a dokonce virus H1N1. Smart WIFI S novými WIFI funkcemi můžete ovládat vaši klimatizaci bez omezení.

37 Jungfrau Flagship (smart wifi) Barevné provedení a rozměry 2,5 kw / 3,5 kw / 5,0 kw 880 mm 313 mm 237 mm Technické údaje Jungfrau Flagship Model AQV09KBBN AQV12KBBN AQV18KBBN Druh chladiva R410A R410A R410A Výkon Kapacita Chlazení Btu/h 8,530 11,942 17,060 (min ~ max) 3378~ ~ ~20472 kw (min ~ max) 0.99~ ~ ~6.0 Vytápění Btu/h 10,918 13,648 20,472 (min ~ max) 3378~ ~ ~25590 kw (min ~ max) 0.99~ ~ ~7.5 Energetická účinnost Chlazení EER (W/W) Vytápění COP (W/W) Odvlhčování l/h Průtok vzduchu (max) m 3 /min Hladina hluku Vnitřní (vysoká/nízká) db 39/20 41/20 43/26 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/ODU 220~240/50/1/ODU 220~240/50/1/ODU Příkon Chlazení W Vytápění W Nominální proud Chlazení A Vytápění A Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 880x313x x313x x313x237 Vnější mm 790x545x x545x x545x285 Hmotnost Vnitřní kg Vnější kg Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24 FJM kompatibilita ne ne ne * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky Invertor 2.5 kw 3.5 kw 5.0 kw 37

38 Jungfrau Premium System Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. d light cool Tento systém automaticky nastaví teplotu a vlhkost vzduchu tak, aby byla dosažena optimální úroveň. Nenapodobitelný design Nová stylová klimatizace od Samsungu je tím správným rozhodnutím pro vkusně a moderně zařízený prostor. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. 3D Wind Široké, dvojité lamely a čtyřsměrné, automatické klapky zabezpečí dokonalé proudění a rozdělení vzduchu v celé místnosti. Full HD Filter Filtr s vysokou hustotou zachytí až 90% prachu a bakterií způsobujících alergie. Virus Doctor Virus Doctor eliminuje až 99% biologického znečištění ve vzduchu, jako například prach, bakterie a dokonce virus H1N1.

39 Jungfrau Premium Barevné provedení a rozměry 2.5 kw / 3.5 kw / 5.5 kw 880 mm 313 mm 237 mm Technické údaje Jungfrau Premium Model AQV09YWAN AQV12YWAN AQV18YWAN Druh chladiva R410A R410A R410A Výkon Kapacita Chlazení Btu/h 8,530 11,942 17,060 (min ~ max) 3378~ ~ ~20472 kw (min ~ max) 0.99~ ~ ~6.0 Vytápění Btu/h 10,918 13,648 20,472 (min ~ max) 3378~ ~ ~25590 kw (min ~ max) 0.99~ ~ ~7.5 Energetická účinnost Chlazení EER (W/W) Vytápění COP (W/W) Odvlhčování l/h Průtok vzduchu (max) m 3 /min Hladina hluku Vnitřní (vysoká/nízká) db 39/21 41/21 43/26 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/ODU 220~240/50/1/ODU 220~240/50/1/ODU Příkon Chlazení W Vytápění W Nominální proud Chlazení A Vytápění A Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 880x313x x313x x313x237 Vnější mm 790x545x x545x x545x285 Hmotnost Vnitřní kg Vnější kg Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24 FJM kompatibilita ano ano ano * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky Invertor 2.5 kw 3.5 kw 5.0 kw 39

40 Maldives++ System Smart Saver V režimu Smart Saver kompresor pracuje jen nezbytně nutnou dobu, aby klimatizace vychladila prostor. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. Snižte spotřebu energie Vychutnejte si pocit dokonale čistého a chladného vzduchu, dýchejte a zároveň šetřete. good sleep good sleep automaticky přizpůsobí teplotu a vytvoří nejkomfortnější podmínky během noci. Quiet Mode Nižší hladina hluku a vibrací Vám vždy zabezpečí klidné prožití dne v chladnejším prostředí. Full HD Filter Filtr s vysokou hustotou zachytí až 80% prachu a bakterií způsobujících alergie. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. Triple Protector Výkonný chladící systém, neustálá kontrola napětí a antikorozní povlak Vám zabezpečí svěží, chladný vzduch na dlouhou dobu.

41 Maldives++ Barevné provedení a rozměry 2.5 kw / 3.5 kw 5.0 kw / 6.8 kw 820 mm 1065 mm 285 mm 298 mm metalická dekoračná lišta 205 mm 230 mm Technické údaje Invertor Maldives++ Model AQV09PMEN AQV12PMEN AQV18PMBN AQV24PMBN Druh chladiva R410A R410A R410A R410A Výkon Kapacita Chlazení Btu/h 8,500 11,940 17,060 23,202 (min ~ max) 3300~ ~ ~ ~27296 kw (min ~ max) 0.97~ ~ ~ ~8.0 Vytápění Btu/h 11,300 13,650 20,472 26,614 (min ~ max) 3300~ ~ ~ ~34120 kw (min ~ max) 0.97~ ~ ~ ~10.0 Energetická účinnost Chlazení EER (W/W) Vytápění COP (W/W) Odvlhčování l/h Průtok vzduchu (max) m 3 /min Hladina hluku Vnitřní (vysoká/nízká) db 36/21 38/21 40/30 41/30 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/ODU 220~240/50/1/ODU 220~240/50/1/ODU 220~240/50/1/ODU Příkon Chlazení W Vytápění W Nominální proud Chlazení A Vytápění A Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 820x285x x285x x298x x298x230 Vnější mm 790x545x x545x x545x x798x310 Hmotnost Vnitřní kg Vnější kg Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm 15.88mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46-10~46 Vytápění C -15~24-15~24-15~24-15~24 FJM kompatibilita ano ano ano ano * IDU = vnútorná jednotka ODU = vonkajšia jednotka Dálkové ovládání a vnější jednotky 2.5 kw 3.5 kw 5.0 kw 6.8 kw 41

42 Maldives, Maldives + System Smart Saver V režimu Smart Saver kompresor pracuje jen nezbytně nutnou dobu, aby klimatizace vychladila prostor. Zero Standby Power V pohotovostním režimu je spotřeba téměř nulová. Výsledkem je až 90% úspora energie. Snižte spotřebu energie Vychutnejte si pocit dokonale čistého a chladného vzduchu, dýchejte a zároveň šetřete. good sleep good sleep automaticky přizpůsobí teplotu a vytvoří nejkomfortnější podmínky během noci. Quiet Mode Nižší hladina hluku a vibrací Vám vždy zabezpečí klidné prožití dne v chladnejším prostředí. Full HD Filter Filtr s vysokou hustotou zachytí až 80% prachu a bakterií způsobujících alergie. Smart Inverter Inteligentní invertor udržuje ideální teplotu bez potřeby neustálého zapínání a vypínání kompresoru. Triple Protector Výkonný chladící systém, neustálá kontrola napětí a antikorozní povlak Vám zabezpečí svěží, chladný vzduch na dlouhou dobu.

43 Maldives, Maldives + Barevné provedení a rozměry sivá dekorační lišta 2.5 kw / 3.5 kw 820 mm 5.0 kw / 6.8 kw 1065 mm bíla dekorační lišta 205 mm 285 mm 230 mm 298 mm Technické údaje Maldives+ Maldives Model AQV09PSBN AQV12PSBN AQV18PSBN AQV24PSBN AQV09PWCNCEE AQV12PWCNCEE Druh chladiva R410A R410A R410A R410A R410A R410A Výkon Kapacita Chlazení Btu/h 8,530 11,942 17,060 23,202 8,500 11,300 (min ~ max) 3310~ ~ ~ ~ ~ ~12966 kw (min ~ max) 0.97~ ~ ~ ~ ~ ~3.8 Vytápění Btu/h 11,260 13,648 20,472 26,614 11,300 13,600 (min ~ max) 3310~ ~ ~ ~ ~ ~16378 kw (min ~ max) 0.97~ ~ ~ ~ ~ ~4.8 Energetická účinnost Chlazení EER (W/W) Vytápění COP (W/W) Odvlhčování l/h Průtok vzduchu (max) m 3 /min Hladina hluku Vnitřní (vysoká/nízká) db 36/21 38/21 40/30 41/30 35/21 37/21 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/O 220~240/50/1/O 220~240/50/1/O 220~240/50/1/O 220~240/50/1/I 220~240/50/1/I Příkon Chlazení W Vytápění W Nominální proud Chlazení A Vytápění A Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 820x285x x285x x298x x298x x285x x285x205 Vnější mm 790x545x x545x x545x x798x x548x x548x265 Hmotnost Vnitřní kg Vnější kg Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 9.52mm 12.7mm 15.88mm 9.52mm 9.52mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C -10~46-10~46-10~46-10~46 16~46 16~46 Vytápění C -15~24-15~24-15~24-15~24-10~24-10~24 FJM kompatibilita ano ano ano ano ne ne * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky Invertor 2.5 kw 3.5 kw 5.0 kw 6.8 kw 43

44 Boracay System Full HD Filter Filtr s vysokou hustotou zachytí až 80% prachu a bakterií způsobujících alergie. Triple Protector Výkonný chladící systém, neustálá kontrola napětí a antikorozní povlak Vám zabezpečí svěží, chladný vzduch na dlouhou dobu. Chladný a čerstvý vzduch Nová klimatizace rychle vychladí Váš prostor a zabezpečí Vám pohodlí i v nejteplejších dnech. good sleep good sleep automaticky přizpůsobí teplotu a vytvoří nejkomfortnější podmínky během noci. Turbo Cooling Turbo chlazení nastaví ventilátor kompresoru na maximální výkon a tak rychle ochladí nebo vyhřeje místnost. UTR Plus UTR představuje neuvěřitelnou sílu, jakou je možné vychladit prostor i v extrémně teplých podmínkách. 24-hour Timer S časovačem můžete nastavit zapnutí klimatizace až na 24 hodin dopředu. Smart Saver V režimu Smart Saver kompresor pracuje jen nezbytně nutnou dobu, aby klimatizace vychladila prostor.

45 Boracay Barevné provedení a rozměry 2.5 kw/ 3.5 kw 820 mm 285 mm 5.8 kw 210 mm 6.8 kw 890 mm 285 mm 1065 mm 298 mm Technické údaje Boracay 210 mm 225 mm Model AQ09TSBN (CEE) AQ12TSBN (CEE) AQ18TSBN (CEE) AQ24TSBN (CEE) Druh chladiva R410A R410A R410A R410A Výkon Kapacita Chlazení Btu/h 9,384 11,944 17,745 23,205 (min ~ max) kw (min ~ max) Vytápění Btu/h 9,896 12,968 19,793 23,888 (min ~ max) kw (min ~ max) Energetická účinnost Chlazení EER (W/W) Vytápění COP (W/W) Odvlhčování l/h Průtok vzduchu (max) m 3 /min Hladina hluku Vnitřní (vysoká/nízká) db 32/24 35/26 40/31 42/33 Vnější (vysoká) db Energetické údaje Napájení V/Hz/ IDU* ODU 220~240/50/1/IDU 220~240/50/1/IDU 220~240/50/1/IDU 220~240/50/1/IDU Příkon Chlazení W Vytápění W Nominální proud Chlazení A Vytápění A Rozměry a hmotnost Rozměry (ŠxVxH) Vnitřní mm 820x285x x285x x298x x298x225 Vnější mm 660x470x x470x x548x x638x310 Hmotnost Vnitřní kg Vnější kg Technické informace Průměr propojovacího potrubí Kapalina mm 6.35mm 6.35mm 6.35mm 6.35mm Plyn mm 9.52mm 12.7mm 12.7mm 15.88mm Délka propojovacího potrubí Max m Převýšení Max m Pracovní rozsah Chlazení C 15~43 15~43 15~43 15~43 Vytápění C -5~24-5~24-5~24-5~24 * IDU= vnitřní jednotka ODU=vnější jednotka Dálkové ovládání a vnější jednotky On / Off 2.5 kw 3.5 kw 5.0 kw 6.8 kw 45
