1 Daikin Split Příslušenství pro pokročilé řízení Home C mfort Expert Program 2014

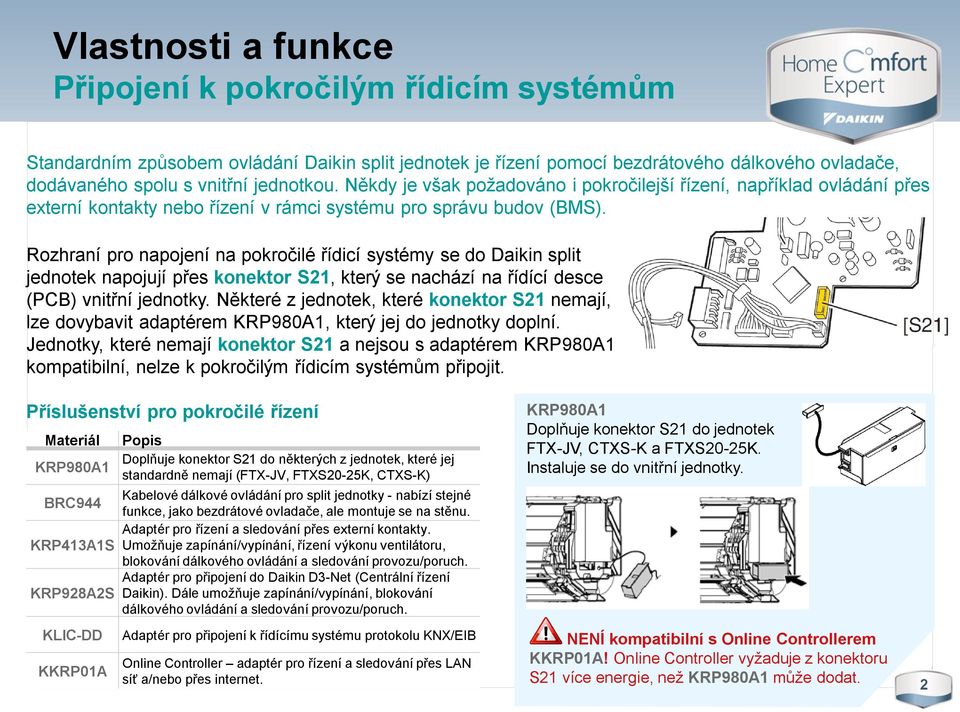

2 Vlastnosti a funkce Připojení k pokročilým řídicím systémům Standardním způsobem ovládání Daikin split jednotek je řízení pomocí bezdrátového dálkového ovladače, dodávaného spolu s vnitřní jednotkou. Někdy je však požadováno i pokročilejší řízení, například ovládání přes externí kontakty nebo řízení v rámci systému pro správu budov (BMS). Rozhraní pro napojení na pokročilé řídicí systémy se do Daikin split jednotek napojují přes konektor, který se nachází na řídící desce (PCB) vnitřní jednotky. Některé z jednotek, které konektor nemají, lze dovybavit adaptérem KRP980A1, který jej do jednotky doplní. Jednotky, které nemají konektor a nejsou s adaptérem KRP980A1 kompatibilní, nelze k pokročilým řídicím systémům připojit. Příslušenství pro pokročilé řízení Materiál KRP980A1 Popis Doplňuje konektor do některých z jednotek, které jej standardně nemají (FTX-JV, FTXS20-25K, CTXS-K) Kabelové dálkové ovládání pro split jednotky - nabízí stejné BRC944 funkce, jako bezdrátové ovladače, ale montuje se na stěnu. Adaptér pro řízení a sledování přes externí kontakty. KRP413A1S Umožňuje zapínání/vypínání, řízení výkonu ventilátoru, blokování dálkového ovládání a sledování provozu/poruch. Adaptér pro připojení do Daikin D3-Net (Centrální řízení KRP928A2S Daikin). Dále umožňuje zapínání/vypínání, blokování dálkového ovládání a sledování provozu/poruch. KLIC-DD KKRP01A Adaptér pro připojení k řídícímu systému protokolu KNX/EIB Online Controller adaptér pro řízení a sledování přes LAN síť a/nebo přes internet. KRP980A1 Doplňuje konektor do jednotek FTX-JV, CTXS-K a FTXS20-25K. Instaluje se do vnitřní jednotky. NENÍ kompatibilní s Online Controllerem KKRP01A! Online Controller vyžaduje z konektoru více energie, než KRP980A1 může dodat. 2

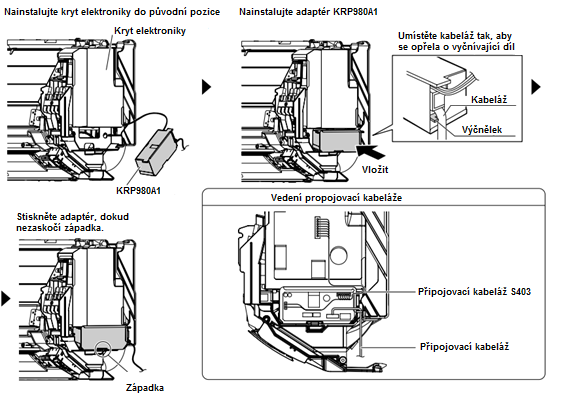

3 Rozšíření PCB o konektor KRP980A1 Doplňuje konektor do jednotek FTX-JV, CTXS-K a FTXS-K., instaluje se do vnitřní jednotky. Potřebu tohoto adaptéru značí symbol KRP980A1 lze použít pro připojení všech pokročilých řešení řízení, kromě Online Controlleru KKRP01A! Proto není Online Controller kompatibilní s jednotkami FTX-JV a FTXS-K / CTXS-K. Nový adaptér pro tyto jednotky je ve vývoji. 3

4 FTXN-L FTX-JV FTX-GV CTXS-K, FTXS-K FTXS-J FTXS-G FTXG-J FTXR-E FVXG-K FVXS-F FLXS-B FDXS-C/E Kabelový dálkový ovladač pro splity BRC944 Nabízí kabelové (nepřenosné) řešení pro řízení vnitřních Daikin split jednotek, poskytuje podobné funkce, jako bezdrátové ovladače Zapnutí/Vypnutí Nastavení teplot Výkon ventilátoru Provozní režimy Natáčení klapek Jednorázový nebo denní časovač standardně volitelně BRC944 4

5 Kabelový dálkový ovladač pro splity BRC944 Nabízí kabelové (nepřenosné) řešení pro řízení vnitřních Daikin Split jednotek, poskytuje podobné funkce, jako bezdrátové ovladače. Rozdíly: Nelze ovládat / vybrat: Funkce inteligentního snímače 3-D proudění (ale lze řídit svislý i vodorovný pohyb klapek) Režim plného výkonu Režim ECONO (ekonomický) Tichý provoz vnitřní jednotky Tichý provoz venkovní jednotky Týdenní časovač Funkci opuštění domova Navíc: Denní časovač s možností dvou zapnutí a dvou vypnutí na den činnost se každý den opakuje tak dlouho, dokud není časovač zrušen. 5

6 Kabelový dálkový ovladač pro splity BRC944 Instalace Připojuje se pomocí adaptéru, který je součástí dodávky ovladače. Pro připojení ovladače k adaptéru je potřeba jako příslušenství kabeláž. (dodává se samostatně, dle požadované délky): Materiál Popis BRCW901A03 3 m kabelové připojení BRCW901A08 8 m kabelové připojení Pokud je použit i adaptér KRP928A2S, připojuje se ovladač přímo do adaptéru, Adaptér dálkového ovládání se nepoužije. Kabeláž adaptéru dálkového ovládání (0.9 m) (součást dodávky BRC944) Adaptér dálkového ovládání (součást dodávky BRC944) Kabelové připojení Příslušenství BRCW7901A0- KRP928A2S S19 Ovladač (součást dodávky BRC944) BRCW901A0- NELZE kombinovat s žádným dalším příslušenstvím pro řízení, kromě KRP928A2S 6

7 FTXN-L FTX-JV FTX-GV CTXS-K, FTXS-K FTXS-J FTXS-G FTXG-J FTXR-E FVXG-K FVXS-F FLXS-B FDXS-C/E Adaptér pro řízení a sledování pomocí externích kontaktů KRP413A1S Umožňuje vzdálené řízení a sledování jedné split jednotky pomocí jednoduchých obvodů Zapnutí/Vypnutí Výkon ventilátoru Blokace dálkového ovladače Sledování provozního režimu Sledování výskytu poruch standardně volitelně KRP413A1S 7

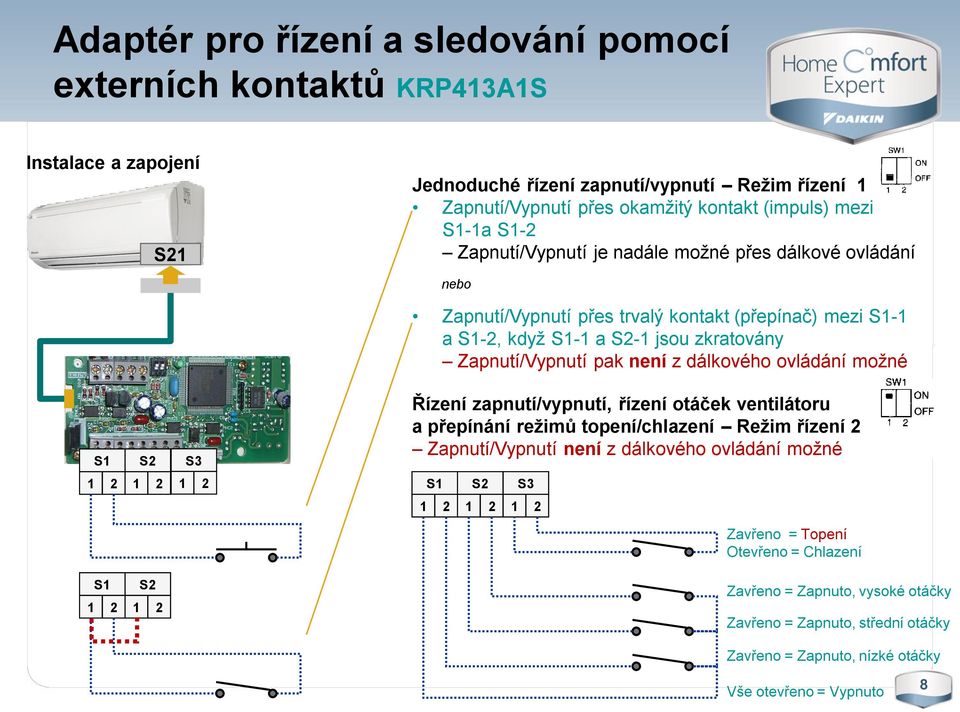

8 Adaptér pro řízení a sledování pomocí externích kontaktů KRP413A1S Instalace a zapojení Jednoduché řízení zapnutí/vypnutí Režim řízení 1 Zapnutí/Vypnutí přes okamžitý kontakt (impuls) mezi S1-1a S1-2 Zapnutí/Vypnutí je nadále možné přes dálkové ovládání nebo S1 S S1 S S3 1 2 Zapnutí/Vypnutí přes trvalý kontakt (přepínač) mezi S1-1 a S1-2, když S1-1 a S2-1 jsou zkratovány Zapnutí/Vypnutí pak není z dálkového ovládání možné Řízení zapnutí/vypnutí, řízení otáček ventilátoru a přepínání režimů topení/chlazení Režim řízení 2 Zapnutí/Vypnutí není z dálkového ovládání možné S1 S S3 1 2 Zavřeno = Topení Otevřeno = Chlazení Zavřeno = Zapnuto, vysoké otáčky Zavřeno = Zapnuto, střední otáčky Zavřeno = Zapnuto, nízké otáčky Vše otevřeno = Vypnuto 8

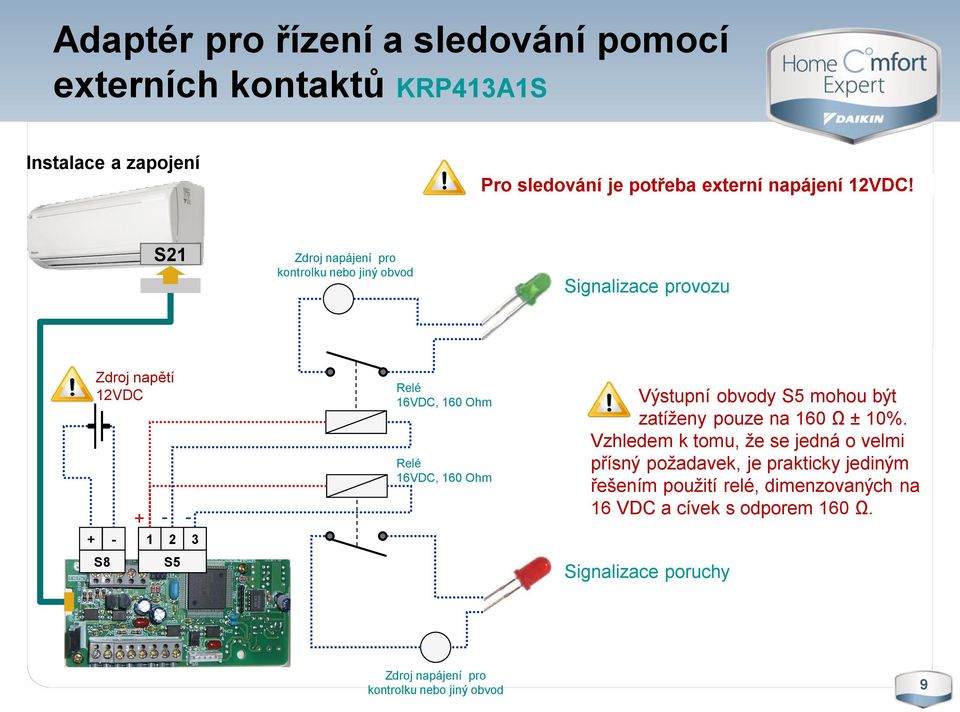

9 Adaptér pro řízení a sledování pomocí externích kontaktů KRP413A1S Instalace a zapojení Pro sledování je potřeba externí napájení 12VDC! Zdroj napájení pro kontrolku nebo jiný obvod Signalizace provozu Zdroj napětí 12VDC S S5 Relé 16VDC, 160 Ohm Relé 16VDC, 160 Ohm Výstupní obvody S5 mohou být zatíženy pouze na 160 Ω ± 10%. Vzhledem k tomu, že se jedná o velmi přísný požadavek, je prakticky jediným řešením použití relé, dimenzovaných na 16 VDC a cívek s odporem 160 Ω. Signalizace poruchy Zdroj napájení pro kontrolku nebo jiný obvod 9

10 Adaptér pro řízení a sledování pomocí externích kontaktů KRP413A1S Instalace a zapojení Restart po obnovení napájení chování a nastavení SW1-2: Off Nastavení z výroby SW1-2: Vypnuto Jednotka po obnovení napájení nerestartuje! SW1-2: On SW1-2: Zapnuto Jednotka se po obnovení napájení vrátí do předchozího stavu 10

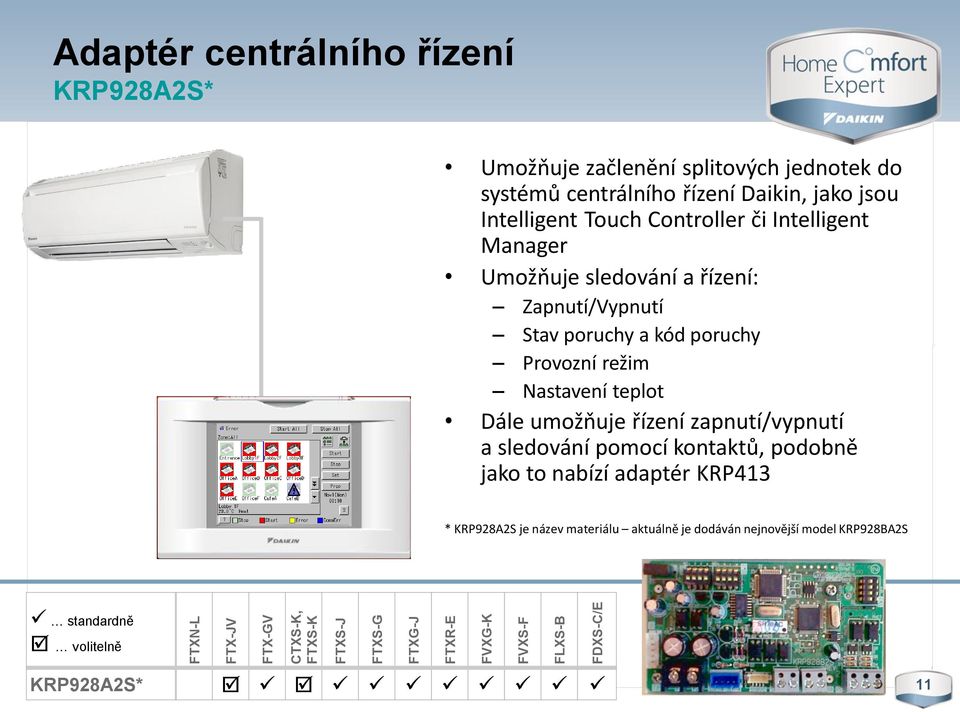

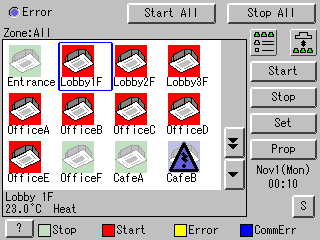

11 FTXN-L FTX-JV FTX-GV CTXS-K, FTXS-K FTXS-J FTXS-G FTXG-J FTXR-E FVXG-K FVXS-F FLXS-B FDXS-C/E Adaptér centrálního řízení KRP928A2S* Umožňuje začlenění splitových jednotek do systémů centrálního řízení Daikin, jako jsou Intelligent Touch Controller či Intelligent Manager Umožňuje sledování a řízení: Zapnutí/Vypnutí Stav poruchy a kód poruchy Provozní režim Nastavení teplot Dále umožňuje řízení zapnutí/vypnutí a sledování pomocí kontaktů, podobně jako to nabízí adaptér KRP413 * KRP928A2S je název materiálu aktuálně je dodáván nejnovější model KRP928BA2S standardně volitelně KRP928A2S* 11

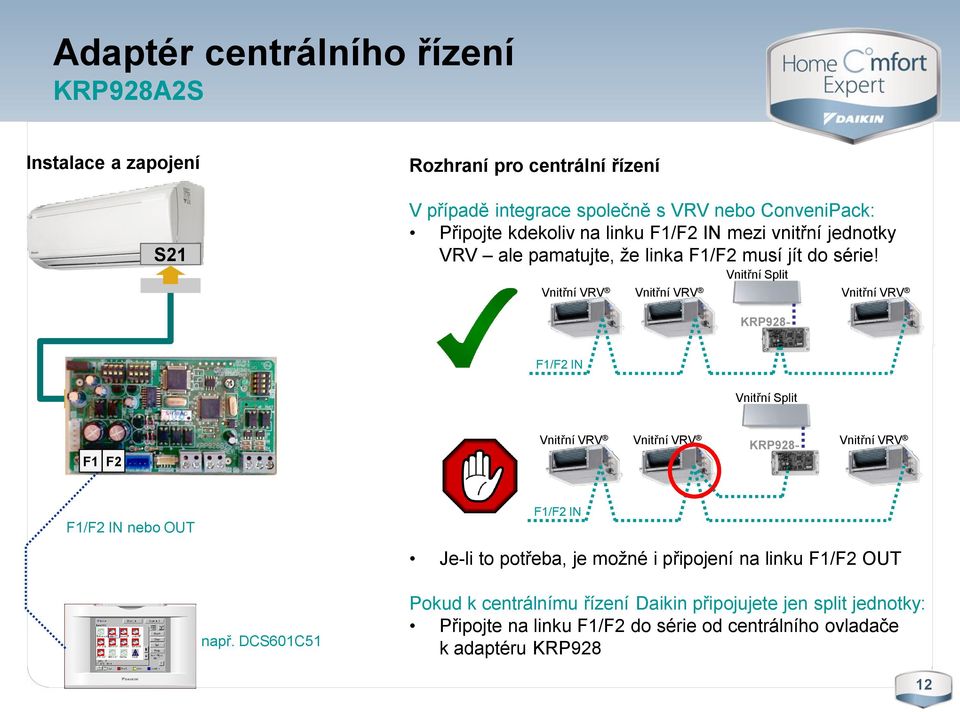

12 Adaptér centrálního řízení KRP928A2S Instalace a zapojení Rozhraní pro centrální řízení V případě integrace společně s VRV nebo ConveniPack: Připojte kdekoliv na linku F1/F2 IN mezi vnitřní jednotky VRV ale pamatujte, že linka F1/F2 musí jít do série! Vnitřní VRV Vnitřní Split Vnitřní VRV Vnitřní VRV KRP928- F1/F2 IN Vnitřní Split F1 F2 Vnitřní VRV Vnitřní VRV KRP928- Vnitřní VRV F1/F2 IN nebo OUT F1/F2 IN Je-li to potřeba, je možné i připojení na linku F1/F2 OUT např. DCS601C51 Pokud k centrálnímu řízení Daikin připojujete jen split jednotky: Připojte na linku F1/F2 do série od centrálního ovladače k adaptéru KRP928 12

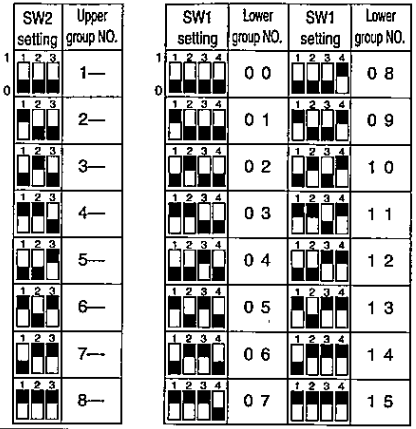

13 Adaptér centrálního řízení KRP928A2S Instalace a zapojení Rozhraní pro centrální řízení Nastavení adresy centrálního řízení: Adresa musí být v rámci jedné komunikační linky, zapojené do centrálního řízení, jedinečná. F1 F2 F1/F2 IN nebo OUT 13

14 Adaptér centrálního řízení KRP928A2S Instalace a zapojení Restart po obnovení napájení chování a nastavení SW2-4: Off Nastavení z výroby SW2-4: Vypnuto Jednotka po obnovení napájení nerestartuje! SW2-4: On SW2-4: Zapnuto Jednotka se po obnovení napájení vrátí do předchozího stavu S1 CA CB S1 CA CB SW3-2: Off SW3-2: On Jednoduché řízení zapnutí/vypnutí Zapnutí/Vypnutí přes okamžitý kontakt (impuls) mezi S1-CA a S1-CB, když DIP přepínač SW3-1 je v pozici Off Zapnutí/Vypnutí je nadále možné přes dálkové ovládání nebo Zapnutí/Vypnutí přes trvalý kontakt (přepínač) mezi S1-CA a S1-CB, když DIP přepínač SW3-2 je v pozici On Zapnutí/Vypnutí není z dálkového ovládání možné 14

15 Adaptér centrálního řízení KRP928A2S Instalace a zapojení Pro sledování je potřeba externí napájení 12VDC! Zdroj napájení pro kontrolku nebo jiný obvod Signalizace provozu Zdroj napájení 12VDC + - MC M1 M2 S S5 Relé 16VDC, 160 Ohm Relé 16VDC, 160 Ohm Výstupní obvody S5 mohou být zatíženy pouze na 160 Ω ± 10%. Vzhledem k tomu, že se jedná o velmi přísný požadavek, je prakticky jediným řešením použití relé, dimenzovaných na 16 VDC a cívek s odporem 160 Ω. Signalizace poruchy Zdroj napájení pro kontrolku nebo jiný obvod 15

16 FTXN-L FTX-JV FTX-GV CTXS-K, FTXS-K FTXS-J FTXS-G FTXG-J FTXR-E FVXG-K FVXS-F FLXS-B FDXS-C/E KNX/EIB adaptér KLIC-DD Umožňuje připojení Daikin split jednotek do systému řízení budov přes protokol KNX/EIB (Building Management Systems) Umožňuje sledování a řízení: Zapnuto/Vypnuto Stav poruchy a kód poruchy Provozní režim Nastavení teploty Výkon ventilátoru (5 úrovní + auto) Natáčení klapek Další pokročilé funkce standardně volitelně KLIC-DD 16

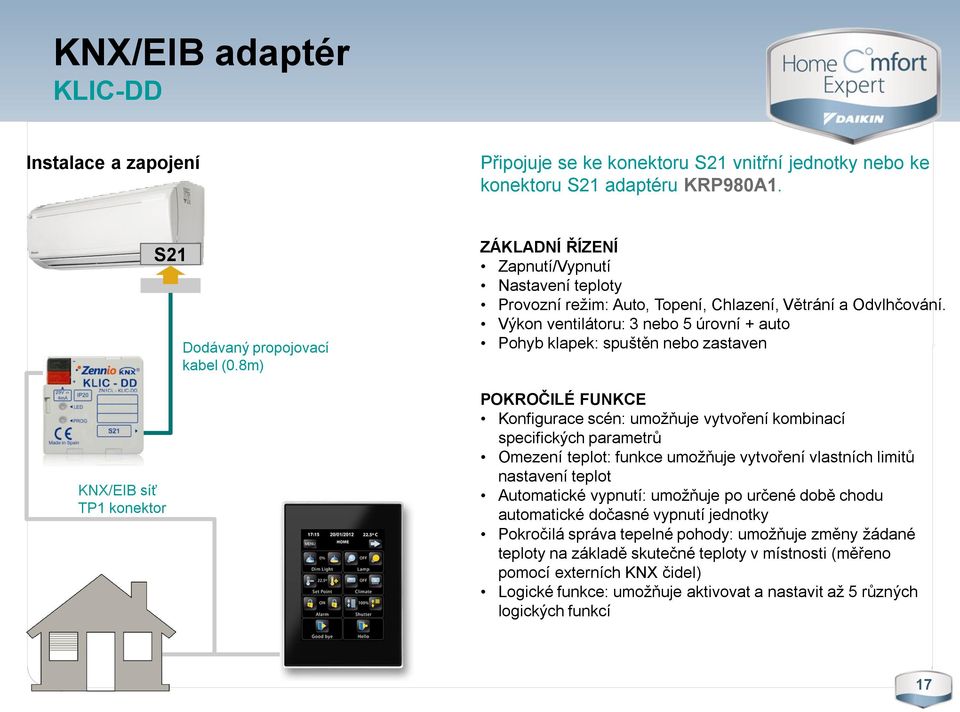

17 KNX/EIB adaptér KLIC-DD Instalace a zapojení Připojuje se ke konektoru vnitřní jednotky nebo ke konektoru adaptéru KRP980A1. KNX/EIB síť TP1 konektor Dodávaný propojovací kabel (0.8m) ZÁKLADNÍ ŘÍZENÍ Zapnutí/Vypnutí Nastavení teploty Provozní režim: Auto, Topení, Chlazení, Větrání a Odvlhčování. Výkon ventilátoru: 3 nebo 5 úrovní + auto Pohyb klapek: spuštěn nebo zastaven POKROČILÉ FUNKCE Konfigurace scén: umožňuje vytvoření kombinací specifických parametrů Omezení teplot: funkce umožňuje vytvoření vlastních limitů nastavení teplot Automatické vypnutí: umožňuje po určené době chodu automatické dočasné vypnutí jednotky Pokročilá správa tepelné pohody: umožňuje změny žádané teploty na základě skutečné teploty v místnosti (měřeno pomocí externích KNX čidel) Logické funkce: umožňuje aktivovat a nastavit až 5 různých logických funkcí 17

18 FTXN-L FTX-JV FTX-GV CTXS-K, FTXS-K FTXS-J FTXS-G FTXG-J FTXR-E FVXG-K FVXS-F FLXS-B FDXS-C/E Online Controller KKRP01A Nabízí bohatou škálu funkcí, které dříve nebyly u jednotek Daikin split dostupné: Řízení přes LAN (Local Area Network ) Řízení přes internet z PC nebo chytrého telefonu Výstrahy zasílané přes Plánování snadné programování, kdy a co má jednotka dělat Skupinové řízení více split jednotek Funkce střídání a zálohování jednotek v technických aplikacích Dotykové nebo jednoduchý kabelový nástěnný ovladač Podpora SNMP protokolu pro IT & telekomunikační aplikace standardně volitelně KKRP01A 18

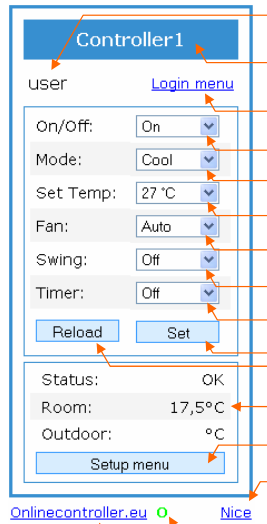

19 Online Controller KKRP01A Řízení přes LAN (Local Area Network) Umožňuje přístup k většině funkcí jednotky z PC, chytrého telefonu nebo tabletu, připojeného na stejnou síť (není nutný přístup na internet, není potřeba žádný účet) Jak to funguje? Online Controller má integrováno webové rozhraní, do kterého máte při připojení na stejnou síť přístup (např. v rámci domácí sítě). Rozhraní je přizpůsobeno i pro správné zobrazení na malých obrazovkách chytrých telefonů. 19

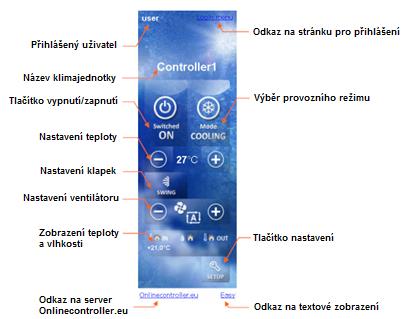

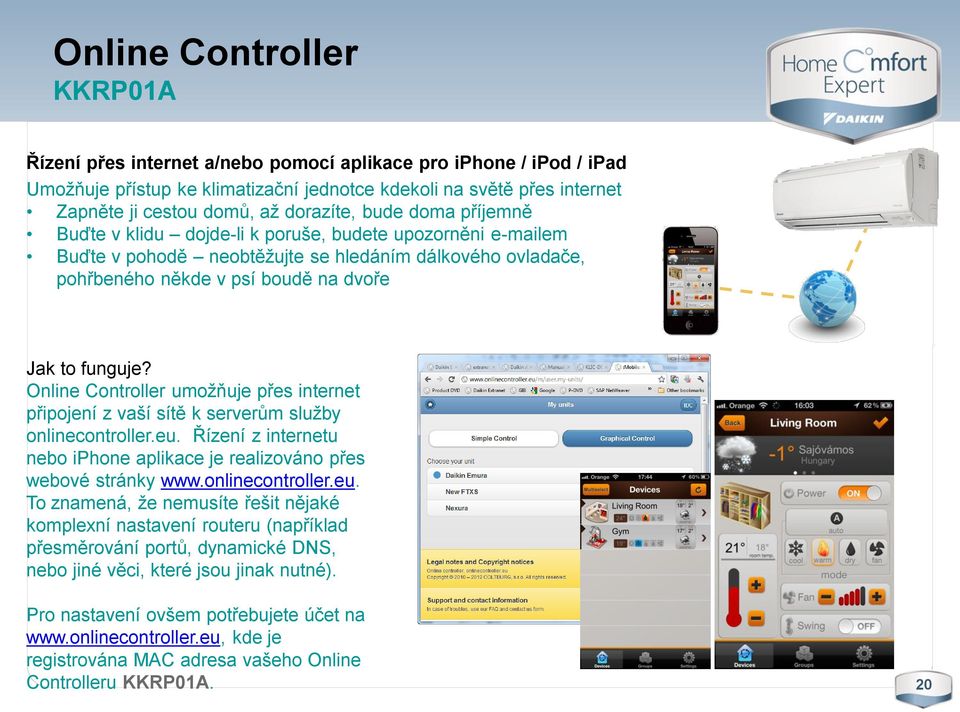

20 Online Controller KKRP01A Řízení přes internet a/nebo pomocí aplikace pro iphone / ipod / ipad Umožňuje přístup ke klimatizační jednotce kdekoli na světě přes internet Zapněte ji cestou domů, až dorazíte, bude doma příjemně Buďte v klidu dojde-li k poruše, budete upozorněni em Buďte v pohodě neobtěžujte se hledáním dálkového ovladače, pohřbeného někde v psí boudě na dvoře Jak to funguje? Online Controller umožňuje přes internet připojení z vaší sítě k serverům služby onlinecontroller.eu. Řízení z internetu nebo iphone aplikace je realizováno přes webové stránky To znamená, že nemusíte řešit nějaké komplexní nastavení routeru (například přesměrování portů, dynamické DNS, nebo jiné věci, které jsou jinak nutné). Pro nastavení ovšem potřebujete účet na kde je registrována MAC adresa vašeho Online Controlleru KKRP01A. 20

21 Online Controller KKRP01A Skupinové řízení více split jednotek Příkaz odeslaný do jedné jednotky (z bezdrátového ovladače, z kabelového ovladače nebo přes funkce Online Controlleru) lze kopírovat do všech ostatních jednotek ve skupině (až do 30 jednotek). Je možné vybrat, které funkce řízení jsou aplikovány společně a které zůstávají ovladatelné samostatně. To může být užitečné u aplikací v rozlehlých prostorech. Jak to funguje? Každá vnitřní jednotka potřebuje svůj vlastní Online Controller KKRP01A, připojený do stejné sítě. Není-li požadováno řízení přes LAN nebo internet, tak lze připojení realizovat pomocí jednoduchého síťového rozbočovače (jedna z nejjednodušších a nejlevnějších síťových komponent). Přes PC je pak potřeba nastavit ovladače jeden jako Master a ostatní jako Slave. 21

22 ZÁLOHOVÁNÍ STŘÍDÁNÍ Online Controller KKRP01A Funkce střídání a zálohování jednotek Rozšíření funkcí skupinového řízení = ideální řešení pro IT a telekomunikační aplikace. ON, Set = 22 C ON, Set = 22 C ON, Set = 24 C Lze určit, že ve skupině je jedna záložní jednotka. Tato jednotka bude v pohotovostním režimu (s vyšší nastavenou žádanou teplotou jak moc vyšší lze nastavit). ZÁLOHOVÁNÍ - Je-li výkon chlazení nedostačující a teplota v prostoru vzroste nad určenou hodnotu, spustí se automaticky záložní jednotka ZÁLOHOVÁNÍ - Pokud u některé z jednotek dojde k závadě, žádaná teplota záložní jednotky se automaticky přenastaví na výchozí hodnotu a jednotka ve skupině nahradí nefunkční jednotku. STŘÍDÁNÍ Pokud v nastavené době (například během 24 hodin) nedojde k problémům, dojde na pozici záložní jednotky k automatické výměně jednotek tak, aby všechny jednotky měly zhruba stejný počet hodin provozu. ON, Set = 24 C ON, Set = 22 C ON, Set = 22 C PORUCHA ON, Set = 22 C PORUCHA ON, Set = 22 C 22

23 Online Controller KKRP01A Podpora SNMP protokolu pro IT & telekomunikační aplikace Dalším vylepšení funkcí pro technické aplikace je podpora protokolu SNMP. SNMP = Simple Network Management Protocol Protokol, používaný v oblasti IT a telekomunikací pro sledování stavu síťových zařízení (např. routerů, switchů, serverů, atd.) a umožňující maximálně rychlou reakci v případě poruchy zařízení. Online Controller podporuje funkci SNMP Agent, takže je schopen hlásit do dohledového centra stav klimatizace (třeba při chlazení serveru) technický dohled může být o potížích s klimatizací informován stejným způsobem, jaký je používán u IT systémů. 23

24 Online Controller KKRP01A Instalace a zapojení Instalace 1: Přes kabelovou LAN Umožňuje řízení jednotek přes LAN (místní síť) Propojovací kabel (1.3m) Zákazníkův router nebo integrovaný ADSL router/kabelový modem CAT5 síťový kabel (součást dodávky) Pokud pro nastavení routeru platí následující, pak instalace nevyžaduje takřka žádné IT znalosti : DHCP je povoleno (automatická IP adresa) Bez filtrování MAC adres Pokud je LAN připojena k internetu (normální domácí síť s připojením k internetu přes ADSL / kabel), tak: Řízení je možné automaticky přes stránky nebo pomocí iphone/ipod/ipad aplikace (pro propojení Online Controlleru s účtem je nejprve nutná registrace na stránkách) Pro ovládání jednotek přes LAN a/nebo pro nastavení skupinového řízení bude potřeba zjistit IP adresu, kterou Online Controlleru přidělil router. Tu lze zjistit ve správě nastavení routeru nebo po registraci Online Controlleru ve vašem účtu na stránkách 24

25 Online Controller KKRP01A Instalace a zapojení Instalace 2: Přes bezdrátovou LAN (WiFi) KKRPW01A CAT5 síťový kabel, dodávaný s přístupovým bodem Je nutno zvlášť zakoupit externí bezdrátový přístupový bod (Asus WL-330g / Netgear WNCE 2001 / Tenda W150m) Pro napájení přístupového bodu z Online Controlleru je potřeba použít rozšiřující sadu KKRPW01A. Pokud ji nepoužijete, je nutno napájet přístupový bod jiným způsobem. Tato instalace vyžaduje další IT znalosti, protože bezdrátové sítě jsou obvykle zajištěny heslem a/nebo filtrováním MAC adres. Proto je třeba nejprve připojit počítač k přístupovému bodu a konfigurovat jej pro přístup k Wi-Fi zákazníka. Pokud je LAN připojena k internetu (normální domácí síť s připojením k internetu přes ADSL / kabel), tak: Zákazníkův router nebo integrovaný ADSL router/kabelový modem Řízení je možné automaticky přes stránky nebo pomocí iphone/ipod/ipad aplikace 25

26 Online Controller KKRP01A Instalace a zapojení Propojovací kabel (1.3m) Síťový rozbočovač PC vyžaduje výchozí nastavení Instalace 3: Pouze pro skupinový režim Pokud je požadován pouze skupinový provoz (skupinové řízení / zálohování a střídání), je nejméně nákladným řešením použití síťového rozbočovače (nejlevnější síťové zařízení). Skupinový provoz je samozřejmě dostupný i u obou předchozích typů instalace. Každá jednotka musí mít vlastní KKRP01A Řízení přes internet / iphone aplikaci není v tomto nastavení možné Pro zprovoznění jsou potřeba určité IT znalosti PC je třeba nastavit s pevnou IP adresou a maskou podsítě Nejprve může být zapnut (nebo připojen k rozbočovači) jen jeden Online Controller, jeho IP adres (z výroby IP ) je potřeba změnit (například na ) Pak je teprve možné zapnout/připojit další Online Controller s odlišnou IP (např ) atd. 26

27 Online Controller KKRP01A Příslušenství Pokud není dodávaný propojovací kabel (1.3 m) dost dlouhý, lze jej prodloužit pomocí Externí montážní sady KKRPM01A. Kabel samotný se kupuje zvlášť v provedení dle potřebné délky: Do 20 m (UTP/FTP 24 AWG 5 žil stačí) Do 40 m (UTP/FTP 24 AWG 8 žil) Do 150 m (NYY 5x1,5) WiFi napájecí kabel KKRPW01A umožňuje napájení doporučených bezdrátových přístupových bodů přímo z Online Controlleru, díky tomu není potřeba zajišťovat další externí napájení. WiFi napájecí kabel používá ModBus napájení z Online Controlleru a převádí jej do USB zásuvky. Bohužel je napětí dodávané z ModBus výrazně vyšší, než je standardní USB napájení (12V vs. 5V)! Doporučené bezdrátové přístupové body jsou schopny pracovat i s tímto vyšším napětím, nicméně pokud chcete používat jiný přístupový bod, ověřte si, zda je také s tímto napětím schopen pracovat. 27

28 Online Controller KKRP01A Příslušenství Dotykový LCD ovladač KBRC01A je high-tech alternativou ke kabelovému ovladači BRC944. Má modře podsvícený dotykový displej, poskytující přístup k základním ovládacím funkcím. (pokročilé funkce, jako jsou časovače či funkce zvlhčování u Ururu Sarara jednotek nelze ovládat) ModBus komunikační linka, 4-drát dodávaný místně (max 1200m) Jednoduchý nástěnný ovladač KBRCS01A je zjednodušeným řešením ovládání, vhodným například pro komerční aplikace, kde koncovému uživateli stačí pouze omezené možnosti ovládání. Pro představu, koncový uživatel neuvidí žádnou skutečnou hodnotu, ale může si vybrat, zda chce víc chladit nebo topit. Při zprovoznění lze nastavit rozsah teplot, mezi kterými může uživatel volit. Připojuje se stejně, jako dotykový LCD ovladač. 28

29 Online Controller KKRP01A Co je potřeba k řízení přes internet? Řízení přes internet (účet na lze nastavit při montáži instalační firmou, koncovým uživatelem nebo technikem Daikin. V každém případě je potřeba následující: 1. Online Controller musí být připojen k internetu. To lze zkontrolovat připojením k němu z lokální sítě (LAN). 2. Je potřeba znát MAC adresu Online Controlleru, ta je uvedena na štítku 3. Potřebujete ten bude použit pro přihlášení na a pro zaslání hesla / obnovení hesla 4. Je dobré uvést umístění (adresu) jednotky (volitelně) používá se pro načtení místní předpovědi počasí, která je při použití řízení přes internet zobrazována. 29

30 FTXN-L FTX20JV FTX25JV FTX35JV FTX50JV FTX60JV FTX71JV FTX20GVF TX25GV FTX35GV FTX50GVF TX60GV FTX71GV FTXS35K FTXS42K FTXS50K CTXS-K FTXS20K FTXS25K FTXS-J FTXS-G FTXG-J FTXR-E FVXG-K FVXS-F FLXS-B FDXS-C/E Přehled kompatibility standardně volitelně Připojení k pokročilým řídícím systémům = je potřeba použít i KRP980A1 Materiál KRP980A1 BRC944 KRP413A1S KRP928A2S KLIC-DD KKRP01A KRP980A1 - BRC944 - KRP413A1S - KRP928A2S - KLIC-DD - KKRP01A - 30
