Možnosti minimalizace povodňových rizik v Olomouci

Transkript

1 Možnosti minimalizace povodňových rizik v Olomouci Magistrát města Olomouce Odbor ochrany,

2 Typy povodní Povodeň: hydrologická situace, kdy množství protékající vody překročí z různých příčin průtočnou kapacitu koryta... Přirozená letní (krátkodobé přívalové deště, regionální deště) zimní (tání, tvorba a pohyb ledové masy v toku) z jiných specifických příčin (ucpání koryta atp.) Zvláštní (porucha vodního díla apod.) (J. Hladný, 2000)

3 Rok 1997 V červenci roku 1997 zasáhla Moravu jedna z nejhorších povodní v novodobé historii. Během povodní 50 lidí zahynulo 10 zemřelo na její přímé následky zahynulo statisíce zvířat evakuováno osob, z toho letecky nouzově ubytováno lidí mimořádně naočkováno dětí postiženo 538 obcí a měst ve 34 okresech zničeno bytů poškozeno bytů 52 obcí bez pitné vody znehodnoceno studní ve 45 obcích domácností bez elektrického proudu odběratelů bez zemního plynu

4 Město Olomouc Olomouc byla podobně jako mnohá moravská města postižena povodní. Během povodně došlo k zaplavení třetiny města. Povodňová mapa - zatopení do 1 m Povodňová mapa - zatopení 1 2 m

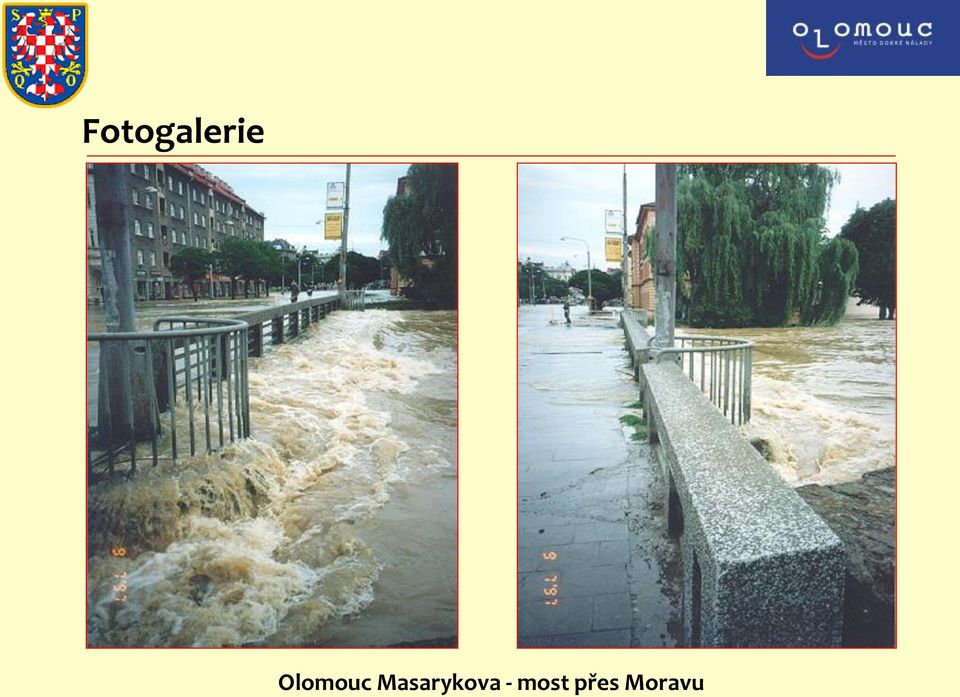

5 Fotogalerie Olomouc Masarykova - most přes Moravu

6 Fotogalerie Olomouc ul. Tomkova Olomouc ul. Čapky Drahlovského

7 Fotogalerie Olomouc pohled na Hejčín, Lazce Olomouc pohled na Lazce

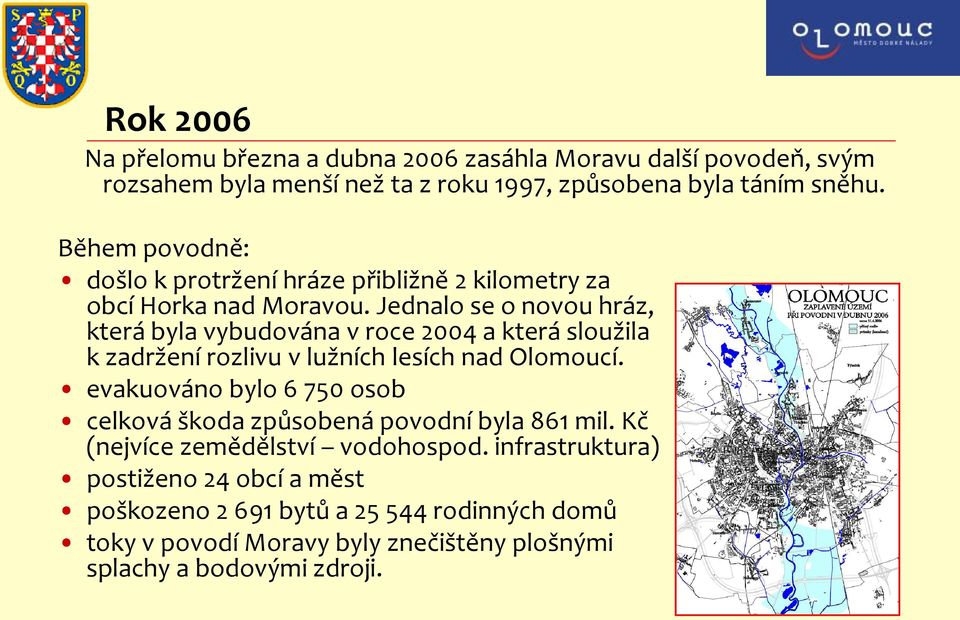

8 Rok 2006 Na přelomu března a dubna 2006 zasáhla Moravu další povodeň, svým rozsahem byla menší než ta z roku 1997, způsobena byla táním sněhu. Během povodně: došlo k protržení hráze přibližně 2 kilometry za obcí Horka nad Moravou. Jednalo se o novou hráz, která byla vybudována v roce 2004 a která sloužila k zadržení rozlivu v lužních lesích nad Olomoucí. evakuováno bylo osob celková škoda způsobená povodní byla 861 mil. Kč (nejvíce zemědělství vodohospod. infrastruktura) postiženo 24 obcí a měst poškozeno bytů a rodinných domů toky v povodí Moravy byly znečištěny plošnými splachy a bodovými zdroji.

9 Fotogalerie Olomouc - Nové Sady Olomouc - Chomoutov

10 Další povodně: Březen 2005 vylití vody z koryta vlivem zamrznutí hladiny a zúžení průtočnosti koryta v Holici (odstranění překážky a vyčištění koryta toku) Březen 2005 rozliv Moravy do inundačního území při jarním tání (zaplaveny některé silnice) Červen 2008 vlivem lokálních dešťů došlo k zaplavení Droždína a Sv. Kopečku (nebylo možné čerpat kvůli usazeninám, po opadnutí vody čištění kanalizace) Červen 2010 vlivem přívalových dešťů zaplaveny části Řepčína a Černovíra (čerpány laguny, ohrázování koryta Mlýnského náhonu cca 500 pytlů) Srpen 2010 přívalové deště zasáhly několik městských částí, bylo nutné odčerpávat vodu a zprůchodnit kanalizační systém Leden 2012 masivní ledové jevy na toku Bystřice a Moravy (lámání celiny, zprůchodnění koryta, manipulace na jezu)

11 Fotogalerie Olomouc - Černovír

12 Opatření pro minimalizaci povodňových rizik Technická jsou prováděna přímo v terénu Úprava koryta Budování zón rozlivu Realizace protipovodňové ochrany Organizační jde o systém složek, které svou činností zabraňují vzniku povodní Systém havarijní služby Jednotky sboru dobrovolných hasičů Ostatní opatření Prostředky mobilní protipovodňové ochrany zřízení vodočtů a monitorovacích stanic zřízení varovného informačního systému obyvatelstva

13 Technická opatření projektová příprava Technicko-ekonomická studie Studie byla zpracována firmou Aquatis a.s. Brno jako územně plánovací podklad pro předpokládanou změnu územního plánu. Předmětem řešení byl 15 km úsek koryta řeky Moravy ve správním území města Cílem studie bylo prověřit možnosti zvýšení kapacity koryta Moravy a posoudit jejich technickou i ekonomickou reálnost ve dvou variantách. zkapacitnění koryta na Q = 500 m 3 s 1 zkapacitnění koryta na Q = 650 m 3 s 1 V roce 1999 ČHMÚ na základě nově získaných hydrologických dat upravil průtoky n-letých vod. Pro město Olomouc byla hodnota Q 100 v profilu Nové Sady zvýšena ze 445 m 3 s 1 na 551 m 3 s 1 a proto byla zvolena varianta Q = 650 m 3 s 1.

14 Technická opatření projektová příprava Technicko ekonomická studie Práce na studii byly rozděleny do jednotlivých etap V roce 1999 proběhly průzkumy a rozbory včetně zaměření v roce 2000 zpracován návrh vlastního opatření včetně ekonomického hodnocení, v roce 2001 vyhotoveny posudky opatření a dílčí doplnění. Návrh řešení vyčleňuje plochy pro inundaci i pro úpravy vlastního koryta Moravy a tím jednoznačně limituje využívání tohoto území. Dále bylo navrženo vybudování obtokového kanálu kolem jezu u plynárny a doplnění či zvýšení hrází podél toku. Na ulici Masarykova a Komenského, je navrženo rozšíření koryta na obou stranách a úprav mostních konstrukcí.

15 Technická opatření projektová příprava Další studie Ochrana stokové sítě Studie ekologického a urbanistického začlenění řeky Moravy do struktury města Olomouce Studie protipovodňové ochrany na řece Bystřici v Olomouci a Bystrovanech Studie odvodnění prameniště Černovír Studie odvodnění ulice Povelská Studie Hamerský náhon Studie ochrany kanalizace a stokové sítě města Olomouce Studie bezodtokového území severně od Olomouce Studie AQUATIS Protipovodňová ochrana Olomouce GENEREL protipovodňových opatření

16 Technická opatření - realizace protipovodňové ochrany Komplexní protipovodňová ochrana města V současné době je v Olomouci realizována varianta zkapacitnění koryta Moravy na návrhový průtok Q=650 m 3.s 1. Docílení tohoto zkapacitnění bude provedeno opatřeními jako např.: zvyšování hrází, prohrábka dna, zřízení obtokového kanálu, zřízení plánovaných inundací, rekonstrukce některých neprůtočných mostů, plánované uzavření Střední Moravy, rozšiřování koryta atd. Celá výstavba byla rozdělena do tří základních etap, které jsou důležité pro koordinací jiných staveb, zejména pro realizaci protipovodňových opatřeních na kanalizaci města Olomouce. Investor: Povodí Moravy s.p. Olomoucký kraj Město Olomouc

17 Technická opatření - realizace protipovodňové ochrany Komplexní protipovodňová ochrana města I. Etapa realizováno v roce Obtokový kanál u plynárny II. Etapa plán realizace Úsek žel. most Olomouc - Nezamyslice až most Komenského ulice Realizace druhé etapy je rozdělena na dvě části: II.a etapa právě probíhá realizace úseku od železničního mostu až po obtokový kanál u plynárny II.b etapa realizace (předpokládaný počátek ) úsek obtokový kanál až most Komenského ulice III. Etapa projekční příprava realizace 2015 (předpokládaný počátek ) bude se sestávat z následujících částí: Sever - most Komenského až Černovír Jih - železniční most (Olomouc - Nezamyslice) až Dolní Novosadská Chomoutov ohrázování

18 OHRÁZOVÁNÍ CHOMOUTOVA III. ETAPA II. ETAPA I. ETAPA PŘELIV S POHYBLIVÝM UZÁVĚREM A KONCENTRAČNÍ HRÁZ POHYBLIVÝ UZÁVĚR STŘEDNÍ MORAVY A ČERPACÍ STANICE OHRÁZOVÁNÍ KORYTA TRUSOVKY ÚPRAVA KORYTA, OHRÁZOVÁNÍ A ZKAPACITNĚNÍ MORAVY NOVÉ MOSTY, ZKAPACITNĚNÍ MORAVY OBTOKOVÝ KANÁL OHRÁZOVÁNÍ NEMILAN A DOLNÍ ČÁSTI NOVÝCH SADŮ OHRÁZOVÁNÍ DĚTSKÉHO DOMOVA A NÁTOK DO INUNDACE

19 Technická opatření - realizace protipovodňové ochrany Krátkodobá opatření Po jarní povodni v roce 2006 byl zpracován návrh opatření na ochranu před povodněmi v Olomouci, realizovatelný v krátkodobém horizontu v době, kdy ještě nebude hotová komplexní protipovodňová ochrana města. Oprava průlehů v oblasti Černovíru: termín 2006 (již realizováno) Dílčí ohrázování Černovíru: 2007 (již realizováno) Přeložka Trusovky: 2007 (již realizováno) Oprava ochranných zdí ("gref") v Lazcích: Zabezpečení a rekonstrukce kanalizační sítě

20 Technická opatření - realizace protipovodňové ochrany I. Etapa - obtokový kanál Olomouc Řeka Morava před stávajícím jezem meandruje, nánosy výrazně snižují kapacitu koryta. Zvýšení kapacity rozšířením koryta nebylo možné kvůli okolní zástavbě (plynárna a památkově chráněná pevnost) proto byla zvolena varianta levobřežního obtokového kanálu. Zdroj: Pöyry Environment a.s.

21 Technická opatření - realizace protipovodňové ochrany I. Etapa - obtokový kanál Olomouc Obtokový kanál Olomouc vizualizace Zdroj: Pöyry Environment a.s.

22 Technická opatření - realizace protipovodňové ochrany I. Etapa - obtokový kanál Olomouc Obtokový kanál Olomouc Zdroj: MmOl

23 Technická opatření - realizace protipovodňové ochrany II. Etapa Popis záměru zahrnuje úpravu v km 231,805 až km 235,017, celková délka II. etapy je asi 3,2 km II. etapa začíná u železniční trati Nezamyslice - Olomouc a končí nad Komenského ulicí, dílčí dělení na části II.a + II.b s protipovodňovou ochranou souvisí také ochrana kanalizační sítě a opatření na odlehčovacích komorách, kterými natéká voda z řeky do kanalizace a způsobuje zatápění zástavby stávající kapacita řeky Moravy je asi 20-ti letá voda Q 20 = 384 m 3.s 1 (nejmenší kapacita koryta na území Olomouce je pod městem, kde dosahuje asi 200 m 3.s -1 ) povodeň v červenci 1997 Q max = 784 m 3.s -1, návrhový průtok ochrany Q 380 = 650 m 3.s -1

24 Přehledná situace Zdroj: Pöyry Environment a.s.

25 Technická opatření - realizace protipovodňové ochrany II. Etapa přehled opatření v úseku od železničního mostu až po most U dětského domova se vybuduje pravobřežní hráz provede se nátok do levobřežní inundace snížením terénu nad ulicí U dětského domova levobřežní zástavba (kojenecký ústav) pod ulicí U dětského domova ležící v této inundaci bude ochráněna ostrovním ohrázováním v úseku od železničního mostu až po most U dětského domova se vybuduje pravobřežní hráz pod Velkomoravskou ulicí bude snížena pravobřežní berma, bude zvýšena stávající hráz a z pravobřežní inundace je nutné přeložit kanalizační sběrač u mostu na ulici Velkomoravské budou zkapacitněna mostní pole levobřežní bermy pohyblivý uzávěr Střední Moravy (Mlýnského potoka) a ČS pro vnitřní vody

26 Technická opatření - realizace protipovodňové ochrany II. Etapa přehled opatření zkapacitnění mostů v ulici Masarykova a Komenského a křižovatky Nábřežní ulice - zvýšení kapacity rozšířením koryta na levém břehu ulici Komenského - nový most o rozpětí 52 m a šířky 19 m je navržen max. 20 cm nad stávající vozovkou, bezpečně převede Q = 650 m 3 /s ulice Masarykova - stávající kapacitně nevyhovující most nahradí nový most bez střední opěry o světlosti 60 m a šířky 24 m na pravém břehu mezi mosty Masarykova a Kosmonautů (areál VŠ kolejí) se vytvoří inundace rozšířením bermy a vybudováním hráze v celém úseku, most Kosmonautů se nechá bez úprav

27 Technická opatření - realizace protipovodňové ochrany III. Etapa navazuje na úpravu II. etapy, tj. od Komenského ulice ke konci hlavní městské části (nad Černovírem, Novými Sady a Hejčínem) součástí III. etapy jsou koncentrační hráze, v levobřežní inundaci je to hráz podél Trusovky a v pravobřežní inundaci je to uzavření příčnou hrází mezi Moravou a Střední Moravou (městské části Hejčín a Řepčín) pro případ výskytu větší povodně než je návrhový průtok ochrany Olomouce Q=650 m 3 s -1 je v koncentrační hrázi navržen bezpečnostní přeliv délky cca 300 m a dále je na Střední Moravě (Mlýnském potoce) navržen pohyblivý uzávěr realizací této III. etapy bude dovršena ochrana města Olomouce (ohrázování Chomoutova posunuto)

28 Technická opatření - realizace protipovodňové ochrany III. Etapa přehledná situace Zdroj: Pöyry Environment a.s.

29 Technická opatření - realizace protipovodňové ochrany Ochrana městské části Chomoutov přehledná situace Zdroj: Pöyry Environment a.s.

30 Technická opatření - realizace protipovodňové ochrany Ochrana dolní části Nových Sadů a Nemilan Zdroj: Pöyry Environment a.s.

31 Technická opatření - realizace protipovodňové ochrany Odhadované náklady na výstavbu Realizací kompletní PPO Olomouce bude dosaženo projektovaného efektu. Realizací I. a II. etapy dojde jen k malému zvýšení ochrany. Teprve s dokončením III. etapy bude město ochráněno. V nákladové části jsou počítány náklady na všechny etapy. Ø roční škoda za současného stavu v cenách ,7 mil. Kč (v cenách v r. 2001) Ø roční škoda při zkapacitnění na Q = 650 m 3.s ,9 mil. Kč (v cenách v r. 2001) Navrhovaná kapacita Q = 650 m 3.s -1 je vybrána s ohledem na efektivnost. Při posuzované nižší kapacitě Q = 500 m 3.s -1 byla tato shledána nerentabilní. Celkové investiční náklady:..... asi 1,8 mld. Kč (odhad v cenové úrovni 2006)

32 Organizační opatření Systém havarijní služby Havarijní služba byla zřízena jako stálá služba pro případ vzniku mimořádných událostí, krizových situací nebo povodňových situací. Zajišťuje rychlou reakci města při vzniku mimořádné události na základě požadavků operačního důstojníka HZS Olomouckého kraje nebo z podnětu dalších subjektů. Havarijní služba se vykonává ve dvou úrovních: Havarijní služba radních je řídící orgán v případech nutnosti koordinace mimořádné události na území statutárního města Olomouce a ve správním území obce s rozšířenou působností. Tuto službu zajišťují primátor, jeho náměstci a tajemník MmOl. Havarijní služba odborů je výkonným orgánem havarijní služby radních a je aktivována v případě nutnosti koordinace výkonu státní správy. Tuto službu zajišťují vybrané odbory MmOl.

33 Organizační opatření Systém havarijní služby Do systému havarijní služby jsou zapojeni vybraní zaměstnanci z 11 odborů MmOl, kteří dle kompetencí řeší vzniklou mimořádnou událost na území města nebo správního obvodu. Službu konající osoba je vázána povinností kontaktní dosažitelnosti prostřednictvím havarijního mobilního telefonu nebo služebního mobilního telefonu a je povinna se dostavit na místo určení nejpozději do 1 hodiny od oznámení události. Havarijní služba zabezpečuje aktivaci povodňové komise nebo pracovních skupin krizového štábu. V případě vzniku mimořádné události velkého rozsahu nebo krizové situace navazuje na činnost havarijní služby fungování krizového štábu nebo povodňové komise. Havarijní služba je dostupná po celý kalendářní rok a je stanovena v týdenních intervalech s povinností dosažitelnosti po dobu 24 hodin denně.

34 Organizační opatření Vybavení a organizace JSDH Vedle profesionálních jednotek IZS mají významný podíl na řešení povodňových událostí i jednotky sboru dobrovolných hasičů. Společně se složkami IZS spolupracují při výstavbě mobilních hrází, práci na vodě, záchraně osob, budování nouzového ubytování a evakuaci, práci ve výškách, záchranných a vyprošťovacích pracích, práci při obnově území a jiná dobrovolnická pomoc občanům postižených povodních. Město Olomouc zřídilo celkem 8 jednotek SDH (Černovír, Droždín, Holice, Lošov, Chválkovice, Chomoutov, Radíkov, Topolany), které mají 110 členů. 7 jednotek je zařazeno dle požárního a poplachového plánu Olomouckého kraje v kategorii V (tj. s působností na území města) a jednotka Chválkovice v kategorii III (tj. s možnou působností i mimo území města).

35 Organizační opatření Vybavení a organizace JSDH JSDH jsou vybaveny požárním automobilem, technikou pro čerpání vody plovoucí čerpadlo a kalové čerpadlo, v roce 2006 byly pořízený nové přenosné stříkačky TOHATSU, elektrocentrálou, motorovou pilou, radiostanicemi a osvětlovací soupravou. SDH Černovír, Droždín a Holice jsou vybaveny gumovým člunem a Agama obleky pro práci ve vodě. Jednotky sboru dobrovolných hasičů jsou zaměřeny dle specializace: Záchranná činnost na vodě - JSDH Holice, Černovír a Droždín Lezecké družstvo - JSDH Holice Dýchací technika - JSDH Černovír a Chválkovice Obsluha kontejneru nouzového přežití - JSDH Droždín, Lošov a Radíkov Obsluha evakuačního centra - JSDH Holice a Topolany Dekontaminace - JSDH Černovír a Chomoutov

36

37 Ostatní opatření Prostředky mobilní protipovodňové ochrany Po povodni v roce 1997 Město Olomouc řešilo i otázku mobilní protipovodňové ochrany. V současnosti má k dispozici cca ks prázdných a cca ks naplněných tandemových pytlů. Po zkušenosti z povodně v roce 2006, kdy bylo použito celkem cca ks pytlů, bylo rozhodnuto najít méně časově a organizačně náročný typ hrazení s lepší nebo srovnatelnou účinností ochrany. Vzhledem k místním podmínkám a charakteru terénu se jako optimální varianta pro město Olomouc nabízí mobilní hrazení s pevnou konstrukcí AQUA Barrier. Jedná se o konstrukčně jednoduché a robustní hrazení z nosnou konstrukcí vyrobenou z galvanizované švédské oceli. Jednotlivé nosníky spojují flexibilní konektory, takže hrazení může být libovolně dlouhé, kopíruje terénní převýšení či změny úhlů.

38 Ukázky stavby Aqua Barrier jednotkami SDH

39 Ostatní opatření Vodočetná zařízení Město Olomouc vybudovalo 5 hlásných profilů typu C a 2 hlásné profily typu B osazené automatickou sondou. Údaje na vodočetných latích jsou doplněny o tabulky s vyznačením tří stupňů povodňové aktivity, údajem o stoleté vodě a výšce vody při povodni v červenci Informace z automatických sond jsou zpřístupněny občanům pomocí internetového rozhraní.

40 Vybudování informačního a varovného systému Vodočetná zařízení

41 Děkujeme za pozornost

42 Evakuace obyvatelstva a zařízení nouzového přežití Součástí protipovodňové dokumentace je zpracován systém evakuace obyvatelstva. Město Olomouc v roce 2005 zprovoznilo evakuační středisko na Tererově náměstí č. p. 4. Jedná se o plně vybavený objekt regionálního charakteru s kapacitou 100 osob s dobou plné připravenosti do 5 hodin. Vedle povodňových situací může sloužit i v případě jiného typu mimořádné události, např.: rozsáhlý požár, hromadná dopravní nehoda apod. Středisko je vybaveno veškerým základním materiálem pro nouzové ubytování osob (nábytek, postele, spací pytle, ložní prádlo atd.). Celý objekt je napojen na vlastní záložní zdroj el. energie. Stravování je zajištěno v sousední školní jídelně.
