1 ZÁPADOČESKÁ UNIVERZITA V PLZNI FAKULTA STROJNÍ Studijní program: N 2301 Strojní inženýrství Studijní obor: Stavba jaderně energetických zařízení DIPLOMOVÁ PRÁCE Kondenzační parní turbína s jaderným reaktorem IV. generace Autor: Bc. Václav WALDMANN Vedoucí práce: Ing. Jaroslav ŠTĚCH Akademický rok 2013/2014

2 Téma Základní znění téma diplomové práce: Kondenzační parní turbína s jaderným reaktorem IV. Generace (úloha pro 1 studenta) Navrhněte kondenzační parní turbínu pro jadernou elektrárnu se superkritickým vodním reaktorem IV. generace Zadání diplomové práce. Navrhněte kondenzační parní turbínu s přihříváním páry pro jadernou elektrárnu se superkritickým vodním reaktorem IV. generace. Návrh bude zpracován pro následující parametry: nominální tepelný výkon reaktoru tlak admisní páry N t = 3390 MWt p A = 24 MPa teplota admisní páry t A = 550 C teplota napájecí vody teplota chladící vody t nv 300 C t v1 = 20 C otáčky turbiny n = 3000 min -1 Regulace turbiny je škrtící s klouzavým tlakem. Parní turbinu navrhněte s výstupem dolů do vodou chlazených kondenzátorů, se separací vlhkosti před přihříváním. Přihřívání se provádí párou z odběru a z admisní páry. Množství admisní páry m A stanovte ze zadaného tepelného výkonu reaktoru. Vhodně zvolte materiály rotoru, těles. Vhodně zvolte regeneraci, která se bude sestávat z VT ohříváků, odplyňováku s napájecí nádrží a NT ohříváků. Teplotu odplynění a napájecí vody uvažujte klouzavou v závislosti na zatížení turbiny. Další nespecifikované parametry cyklu vhodně zvolte. 2

3 Spočtěte bilanční schéma pro výše uvedené nominální parametry. Proveďte návrh VT dílu turbiny se základními konstrukčními a pevnostními výpočty a nakreslete jeho podélný řez. Proveďte konstrukční návrh vnitřního VT tělesa včetně MKP pevnostního výpočtu. Vedoucí práce: Ing. Jaroslav Štěch tel: Konzultant: Ing. Richard Fichtl tel: Doporučená literatura: 1) Tsiklauri, Georgi; Talbert, Robert; Schmitt, Bruce; Filippov, Gennady; Bogoyavlensky, Roald; Grishanin, Evgenei (2005). Supercritical steam cycle for nuclear power plant. Nuclear Engineering and Design. 2) MacDonald, Philip; Buongiorno, Jacopo; Davis, Cliff; Witt, Robert (2003), Feasibility Study of Supercritical Light Water Cooled Reactors for Electric Power Production - Progress Report for Work Through September nd Annual Report and 8th Quarterly Report 3) Bečvář, Josef; Král, Václav. Tepelné turbíny. Praha : SNTL, s. 4) Škopek, Jan. Tepelné turbíny a turbokompresory. 1. Vyd. Plzeň : Západočeská univerzita, s. ISBN

4 Prohlášení o autorství Předkládám tímto k posouzení a obhajobě diplomovou práci, zpracovanou na závěr studia na Fakultě strojní Západočeské univerzity v Plzni. Prohlašuji, že jsem tuto diplomovou práci vypracoval samostatně, s použitím odborné literatury a pramenů, uvedených v seznamu, který je součástí této diplomové práce. V Plzni dne: podpis autora Autorská práva Podle Zákona o právu autorském. č.35/1965 Sb. (175/1996 Sb. ČR) 17 a Zákona o vysokých školách č. 111/1998 Sb. je využití a společenské uplatnění výsledku diplomové práce, včetně uváděných vědeckých a výrobně-technických poznatků nebo jakékoliv nakládání s nimi možné pouze na základě autorské smlouvy za souhlasu autora a Fakulty strojní Západočeské univerzity v Plzni. 4

5 Poděkování Tímto bych chtěl poděkovat vedoucímu této diplomové práce Ing. Jaroslavu Štěchovi a konzultantu Ing. Richardu Fichtlovi za poskytnuté materiály, vstřícný přístup, odborné rady a konzultace, bez nichž by tato práce nemohla být realizována. Dále bych chtěl poděkovat kolegům z oddělení Návrhy turbín, Tepelné výpočty a Pevnostní výpočty z firmy Doosan Škoda Power za poskytnuté rady a trpělivost, kterou se mnou měli jmenovitě: Ing. Zdeňkovi Kubišovi, Ing. Václavu Urbánkovi, Ing. Martinu Sládkovi, Ing. Václavu Stehlíkovi, Ing. Ondřeji Rozumovi a Ing. Dušanu Mihalíkovi. Na závěr bych chtěl poděkovat Ing. Jaroslavu Burešovi za umožnění vypracování této diplomové práce na výpočetní technice v Doosan Škoda Power. 5

6 ANOTAČNÍ LIST DIPLOMOVÉ PRÁCE AUTOR Příjmení Waldmann Jméno Václav STUDIJNÍ OBOR 2302T041 Stavba jaderně energetických zařízení VEDOUCÍ PRÁCE PRACOVIŠTĚ Příjmení (včetně titulů) Ing. Štěch ZČU-FST-KKE Jméno Jaroslav DRUH PRÁCE DIPLOMOVÁ BAKALÁŘSKÁ NEHODÍCÍ ŠKRTNĚTE NÁZEV PRÁCE Kondenzační parní turbína s jaderným reaktorem IV. generace FAKULTA Strojní KATEDRA KKE ROK ODEVZD Počet stran (A4 a ekvivalentů A4) CELKEM 72 TEXTOVÁ ČÁST 70 GRAFICKÁ ČÁST 1 STRUČNÝ POPIS (MAX 10 ŘÁDEK) ZAMĚŘENÍ, TÉMA, CÍL POZNATKY A PŘÍNOSY KLÍČOVÁ SLOVA ZPRAVIDLA JEDNOSLOVNÉ POJMY, KTERÉ VYSTIHUJÍ PODSTATU PRÁCE V této práci je zpracována potřebná teoretická část k úspěšné realizaci návrhu kondenzační parní turbíny. Práce obsahuje návrh tepelného výpočtu cyklu, konstrukční návrh a pevnostní výpočet vnitřního VT tělesa kondenzační parní turbíny pro Superkritický vodní reaktor IV. generace. Tepelný výpočet, bilanční schéma, nadkritická, turbína, SRWR. 6

7 SUMMARY OF DIPLOMA THESIS AUTHOR Surname Waldmann Name Václav FIELD OF STUDY 2302T041 Nuclear Power Equipment Design SUPERVISOR Surname (inclusive of degree) Ing. Štěch Name Jaroslav INSTITUTION ZČU-FST-KKE TYPE OF WORK DIPLOMA BACHELOR Delete when not applicable TITTLE OF THE WORK Condensing steam turbine with nuclear reactor IV. generation FACULTY Mechanical Engineering DEPARTMENT Power System Engineering SUBMITTED IN 2014 NUMBER OF PAGES (A4 and eq. A4) TOTALLY 72 TEXT PART 70 GRAPHICAL PART 1 BRIEF DESCRIPTION (MAX 10 ŘÁDEK) TOPIC,GOAL,RESULTS AND CONTRIBUTIONS Theoretical part is processed for successful realization of the proposal of condensing steam turbine. This work contains thermodynamic calculation of the turbine operation, structural proposal and the strength calculation of the HP inner casing for condensing steam turbine for Supercritical water reactor IV. generation. KEY WORDS Thermodynamic calculation, heat balancing diagram, supercritical, turbine, SCWR. 7

8 Seznam použitých označení, indexů a jednotek Označení a jednotky veličin A [mm 2 ] plocha závěsu b [cm] délka tětivy profilu b b [m] šířka bandáže b 0 [mm] skutečná délka tětivy profilu b 1,2 [mm] šířka prstů závěsu B [cm] šířka lopatky c p [J.kg -1.K -1 ] měrná tepelná kapacita vody c [m.s -1 ] výstupní rychlost z roz. kola d k [mm] průměr kolíku d 0 [mm] maximální průměr hřídele D b [m] střední průměr bandáže D p [m] patní průměr D s [m] střední průměr lopatkování D Tz [m] těžištní průměr závěsu E [MPa] modul pružnosti v tahu F u [N] obvodová síla na jednu lopatku G [kg] celková hmotnost rotoru h [kj.kg -1 ] užitečný spát zpracovaný ve stupni h RK [mm] šířka rozváděcího kola H [kj.kg -1 ] užitečný spád zpracovaný v daném úseku i [kj.kg -1 ] entalpie k [-] součinitel odlehčení L [m] ložisková vzdálenost L [m] délka hrany lopatky L opt [m] optimální délka lopatky L p [m] skutečná délka rozváděcí lopatky L red [m] redukovaná délka rozváděcí lopatky L t [m] délka rozváděcí lopatky při totálním ostřiku [kg.s -1 ] hmotnostní průtok m [kg] hmotnost Ma [-] Machovo číslo M k [N.m] krouticí moment M o [N.m] ohybový moment na jednu lopatku n [min -1 ] počet otáček n k [-] počet kolíků n ostř [-] zohlednění dělení partiálního ostřiku n v [-] počet rozvidlení O [N] odstředivá síla 8

9 9 p [MPa] tlak p ko [MPa] namáhání kolíku na otlačení P ST [kw] vnitřní výkon stupně r f [-] součinitel zpětně využitého tepla R [mm] vnější poloměr rozváděcího kola R p [-] stupeň reakce na patě R s [-] stupeň reakce na středu s [kj.kg -1.K -1 ] entropie S 0 [cm 2 ] plocha profilu na patním průměru S z [m 2 ] plocha závěsu t [ C] teplota t [mm] rozteč lopatek t l [m] vzdálenost těžiště závěsu od paty lopatky t o [mm] skutečná rozteč oběžných lopatek t opt [-] optimální poměrná rozteč lopatek [ C] povrchová teplota [ C] povrchová teplota t r [mm] skutečná rozteč rozváděcích lopatek t T [m] těžištní rozteč závěsu u [m.s -1 ] obvodová rychlost v [m 3.kg -1 ] měrný objem v b [m] výška bandáže w [m.s -1 ] relativní rychlost W 0min [cm 3 ] ohybový průřezový modul profilu x [-] suchost y [-] poměrný hmotnostní průtok y DOV [mm] velikost maximálního průhybu y max [mm] maximální průhyb z [-] počet stupňů v daném úseku z šk [-] ztráta škrcením z 0 [kj.kg -1 ] ztráta v rozváděcím kole [-] počet ostříknutých lopatek Z [-] energetická ztráta 1 [ ] výstupní úhel z rozváděcích lopatek [ ] úhel relativní rychlosti [ ] úhel nastavení profilu v lopatkové mříži [mm] přesah lopatek [ C] navýšení teploty [MPa] přetlak na jednotlivé rozváděcí kolo [ C] o kolik C se přihřeje pára nebo napájecí voda [ C] ohřátí chladicí vody [-] oprava na odchylný průměr

10 [-] parciálnost r [-] kontrakční součinitel zohledňující tloušťku výstupní hrany rozváděcí lopatky [-] účinnost odplyňováku [-] účinnost ohříváku [-] tlaková ztráta přihřátím páry [-] termodynamická účinnost stupně [-] termodynamická účinnost NT dílu [-] termodynamická účinnost VT dílu [-] účinnost nekonečně dlouhé lopatky [-] součinitel pro výpočet průhybu rozváděcího kola [kg.m -3 ] hustota oceli [MPa] namáhání závěsu tahem [MPa] celkové napětí [MPa] dovolené napětí závěsu v tahu [MPa] maximální napětí [MPa] napětí v ohybu [MPa] dovolené napětí v ohybu [MPa] napětí v tahu [MPa] dovolené namáhání kolíku ve smyku [MPa] namáhání kolíku smykem [-] rychlostní ztrátový součinitel RK [-] součinitel pro výpočet namáhání rozváděcích kol [-] rychlostní ztrátový součinitel pro oběžné lopatky [s -1 ] úhlová rychlost [s -1 ] úhlová rychlost navýšena o 10% Indexy a [-] axiální složka o [-] oběžná OL [-] oběžná lopatková řada r [-] rozváděcí RL [-] rozváděcí lopatková řada u [-] obvodová složka iz [-] izoetropický 0 [-] vstup do rozváděcího stupně 1 [-] výstup z rozváděcího stupně 2 [-] výstup z oběžného stupně 10

11 Obsah 1 Úvod Superkritický vodní reaktor (SCWR) Tepelný výpočet turbíny Průběh expanze v turbíně Tepelný výpočet regenerace VTO VTO VTO Separátor vlhkosti První přihřátí páry Druhé přihřátí páry Napájecí nádrž s odplyňovákem NTO NTO NTO NTO Výpočet množství páry v jednotlivých odběrech Výkon turbíny Návrh průtočné části turbíny Výpočet základních parametrů průtočného kanálu Použité vzorce Tabulka vypočtených hodnot Lopatkový plán Shrnutí základních parametrů turbíny

12 4.2 Volba profilů a délek lopatek Rychlostní trojúhelníky Profily lopatek Parametry páry za jednotlivými lopatkovými řadami Délky lopatek Pevnostní výpočet Namáhání oběžných lopatek Namáhání rozváděcích kol Kritické otáčky rotoru Návrh a MKP vnitřního VT tělesa Návrh vnitřního VT tělesa MKP vnitřního VT tělesa Závěr Seznam použité literatury Seznam příloh

13 1 Úvod Tématem diplomové práce je kondenzační parní turbína pro Superkritický vodní reaktor IV. generace. Uvnitř reaktoru dochází k ohřátí napájecí vody a dále k přehřátí páry do nadkritické oblasti páry. Tato nadkritická pára je přiváděna do kondenzační parní turbíny, kde dochází k efektivnímu využití energie obsažené v páře. Díky systému rozváděcích a oběžných kol je tato energie přeměněna na rotační pohyb rotoru a za pomoci elektrického generátoru je tento pohyb přeměněn na elektrickou energii. Cílem této práce je pro zadané parametry navrhnout vícetělesovou kondenzační parní turbínu. Kde bude podrobnější tepelný a konstrukční návrh VT tělesa. Celé turbosoustrojí má osm neregulovaných odběrů: první čtyři jsou vedeny do nízkotlaké regenerace, jeden slouží pro termický odplyňovák, tři slouží pro vysokotlakovou regeneraci, kde jeden je zároveň společný i pro přihřátí páry. Přihřívání páry se provádí i ostrou parou. Pro uvedené zapojení musí být vypracované bilanční schéma, která slouží jako podklad pro následující výpočty. Dále pro vlastní návrh VT turbíny, který se skládá z optimálního počtu stupňů, návrhu průměru a délky lopatek. V další řadě je to rovněž pevnostní výpočet, díky němuž bylo možné rozkreslit tvar průtočného kanálu. Ten posloužil i pro návrh 3D modelu vnitřního tělesa, který byl poté podroben pevnostnímu výpočtu. 13

14 2 Superkritický vodní reaktor (SCWR) Superkritický vodní reaktor je jedním z typů reaktorů IV. generace. Jedná se o vysokoteplotní reaktor, který je chlazen vodou s nadkritickými parametry. Díky využití nadkritické chladící vody je možné dosáhnout vyšší tepelné účinnosti cyklu než u reaktorů tlakovodních. Na obr. 1 je základní schéma elektrárny. U tohoto typu reaktoru se nevyužívá parogenerátorů pro výrobu páry pro turbínu. Namísto toho pára vzniká v samotném reaktoru. Toto má za následek značné zjednodušení oběhu, kde již oběh není rozdělen na primární a sekundární část, jak je to u PWR (VVER) typu, ale je jednookruhový. Protože reaktor pracuje s tepelnými neutrony, chladivo má zároveň funkci moderátoru. Jedná se v principu o lehkovodní reaktor chlazený a moderovaný vodou za vysoké teploty a tlaku. Hodnoty teploty a tlaku překračují hodnoty pro nadkritický bod ve fázovém diagramu (374,15 C a 22,12 MPa). Tento typ reaktoru je založen na dvou známých a dobře vyzkoušených technologiích. První, jak již bylo zmíněno dříve, technologií jsou lehkovodní reaktory, které patří k nejpoužívanějším a nejspolehlivějším reaktorům v současné době. Jako palivo by se i zde využíval oxid uranu. Došlo by pouze ke změně použitého pokrytí, neboť zirkoniové pokrytí je nevhodné, protože při vyšších teplotách reaguje s vodou. Namísto zirkonia by se zde využilo nerezových ocelí nebo niklových slitin. Druhý princip je využití vody v nadkritické fázi. Tento princip se již běžně užívá u klasických elektráren. Pro regulaci neutronového toku se využívá stejného principu jako na PWR (VVER) a to zasouváním regulačních tyčí, které jsou umístěny v horní části reaktoru. Obr. 1 Základní schéma oběhu se SCWR [6] 14

15 3 Tepelný výpočet turbíny Tepelný výpočet turbíny slouží především pro určení parametrů a hmotnostních průtoků páry popř. vody v celém tepelném oběhu, ve kterém daná turbína pracuje. Mezi nejdůležitější parametry patří parametry na vstupu a výstupu z VT dílu, které slouží jako podklad pro návrh průtočné části turbíny. Pro celý výpočet byl využit program Microsoft Excel 2007 s doplňkem pro výpočet parametrů páry dle IF95. Za pomoci toho balíčku byly určeny parametry páry v jednotlivých bodech bilančního schématu. 3.1 Průběh expanze v turbíně Pro stanovení průběhu expanze je důležité stanovení jejího začátku a konce, zároveň předběžného určení vnitřní termodynamické účinnosti turbíny. Jelikož v tomto případě by jedno tělesová kondenzační parní turbína dosahovala nereálních rozměrů, turbína byla rozdělena na více těles. Jako nejoptimálnější řešení je tří tělesová koncepce (VT těleso a dvě NT tělesa). Jelikož se jedná o vícetělesovou parní turbínu je potřeba stanovit dělicí tlak na kterém skončí expanze VT dílu. Tento tlak je volen s ohledem na vstupní tlak do separátoru přihřívače. Protože se jedná o složité zařízení, byl využit obdobný tlak jako ve vzorové zprávě [2]. V separátoru přihřívači dochází k separaci vodních kapek z páry a za pomoci odběru páry a ostré páry dochází k přihřátí páry a zlepšení celkové účinnosti cyklu. V zadání diplomové práce jsou parametry páry na výstupu z reaktoru. Samotná expanze ale začíná až po průchodu páry rychlozávěrným a regulačním ventilem. V obou ventilech dochází vlivem škrcení páry ke ztrátám, tedy mírnému snížení vstupních parametrů. Je zde uvažován izoentalpický děj. Jedná se o děj, kde hodnota entalpie po škrcení je stejná jako před škrcením, zbylé parametry se vlivem tlakové ztráty zmenší. 15

16 Bod 0 Obr. 2 Základní schéma oběhu Tlak admisní páry: Teplota admisní páry: Entalpie admisní páry: Bod 1 Tlak admisní páry: Entalpie admisní páry: Teplota admisní páry: Entropie: Bod 2 iz Entropie: Tlak p 2 (voleno dle vzoru): Teplota: Entalpie: 16

17 Izoentropický tepelný spád: Skutečný tepelný spád: Bod 2 Tlak: Entalpie: Teplota: Entropie: Suchost: Separátor vlhkosti Tlak: Teplota: Entalpie páry po separaci: Entalpie vody po separaci: První přihřátí páry párou z odběru Tlak na vstupu: Teplota na vstupu: Entalpie na vstupu: Tlak na výstupu: Teplota na výstupu: 17

18 Entalpie na výstupu: Druhé přihřátí páry admisní parou Tlak na vstupu: Teplota na vstupu: Entalpie na vstupu: Tlak na výstupu: Teplota na výstupu: Entalpie na výstupu: Bod 5 Tlak: Entalpie: Teplota: Entropie: Určení tlaku v kondenzátoru Teplota chladicí vody vstup: Ohřátí vody (volím) : Navýšení teploty: Teplota chladicí vody výstup: Teplota kondenzátu: Saturační (nasycený) tlak: Bod 6 iz Tlak: 18

19 Entropie: Entalpie: Teplota: Izoentropický tepelný spád: Skutečný tepelný spád: Bod 6 Tlak: Entalpie: Teplota: Suchost: Bod 7 Tlak admisní páry: Teplota admisní páry: Entalpie admisní páry: 3.2 Tepelný výpočet regenerace Systém regenerace slouží ke zvýšení ohřevu kondenzátu a napájecí vody vstupující do reaktoru a zároveň i ke zvýšení tepelné účinnosti celého oběhu. Regenerace je rozdělena na nízkotlakou a vysokotlakou část. Nízkotlaká regenerace obsahuje čtyři nízkotlaké ohříváky. Vysokotlaká regenerace obsahuje tři vysokotlaké ohříváky. Počet ohříváků byl zvolen dle optimálního ohřátí v jednom ohříváku. Kondenzát z NTO4 je vlivem tlakového spádu postupně kaskádován do NTO3 a pak dále do NTO2 a NTO1, dále do uzlu, ve kterém se mísí 19

20 s kondenzátem vystupujícím z kondenzátoru. Vysokotlaká regenerace má obdobné zapojení. Kondenzát z VTO3 je vlivem tlakového spádu postupně kaskádován přes VTO2 a VTO1 až do termického odplyňováku. Kondenzát z prvního a druhého přihřátí páry je zaveden do VTO1 a jeho zbytkové teplo je zde využito a dále pokračuje do termického odplyňováku. Jelikož po první expanzi ve VT dílu je pára v oblasti mokré páry, je ještě před samotným přihříváním páry umístěn separátor páry. Odloučená voda je pak převedena do termického odplyňováku VTO3 Vysokotlaké ohříváky jsou povrchové výměníky, ve kterých přenos tepla probíhá kondenzací páry na teplonosných plochách trubek. Parametry Obr. 3 Tepelná bilance a průběh teplot ve VTO3 Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve VTO: Entalpie vody zkondenzované páry: Tlak páry na vstupu do VTO: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do VTO: 20

21 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 Teplota páry na vstupu: Odběr do VTO3 bude: Poměrný hmotnostní průtok Kde, VTO2 Parametry Obr. 4 Tepelná bilance a průběh teplot ve VTO2 Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve VTO: Entalpie vody zkondenzované páry: 21

22 Tlak páry na vstupu do VTO: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do VTO: Teplota páry na vstupu: Odběr do VTO2 bude: Poměrný hmotnostní průtok VTO1 Parametry Obr. 5 Tepelná bilance a průběh teplot ve VTO1 Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: 22

23 Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve VTO: Entalpie vody zkondenzované páry: Tlak páry na vstupu do VTO: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do VTO: Teplota páry na vstupu: Odběr do VTO1 bude: Poměrný hmotnostní průtok + 23

24 3.2.4 Separátor vlhkosti Jedná se o zařízení, kde pára prochází přes systém žaluzií. Na žaluziích se zachytí kapičky vody, které jsou pak odváděny do systému regenerace. Parametry Obr. 6 Tepelná bilance ve separátoru vlhkosti Tlak na vstupu: Teplota na vstupu: Entalpie páry po separaci: Entalpie vody po separaci: Poměrný hmotnostní průtok První přihřátí páry Konstrukce je obdobná jako u VTO. Jedná se o povrchové výměníky, ve kterých přenos tepla probíhá kondenzací páry na teplonosných plochách trubek. 24

25 Parametry Obr. 7 Tepelná bilance a průběh teplot v prvním přihřátí Tlak páry na vstupu: Teplota na vstupu: Entalpie páry po separaci: Teplota na výstupu: Tlak přihřáté páry na výstupu: Entalpie přihřáté páry na výstupu: Teplota vody zkondenzované páry: Tlak kondenzace páry: Entalpie vody zkondenzované páry: Tlak páry na vstupu: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do NTO: Teplota páry na vstupu: 25

26 Poměrný hmotnostní průtok Druhé přihřátí páry Parametry Obr. 8 Tepelná bilance a průběh teplot v druhém přihřátí Tlak páry na vstupu: Teplota na vstupu: Entalpie páry po separaci: Teplota na výstupu: Tlak přihřáté páry na výstupu: Entalpie přihřáté páry na výstupu: Teplota vody zkondenzované páry: Tlak kondenzace páry: Entalpie vody zkondenzované páry: Tlak páry na vstupu: Entalpie páry při iz. expanzi: Teplota páry na vstupu: 26

27 Poměrný hmotnostní průtok Napájecí nádrž s odplyňovákem Jedná se o směšovací výměník. Přenos tepla zde neprobíhá jako u předchozích zařízení na teplonosné ploše, ale přímím stykem páry s kondenzátem. Koncový teplotní rozdíl je tedy roven nule. Úkol odplyňováku je zvýšení teploty přiváděného kondenzátu na bod varu, při kterém dochází k vypuzování ve vodě rozpustných plynů. Odplyněný kondenzát potom opouští napájecí nádrž a přes systém vysokotlaké regenerace vstupuje do reaktoru. Parametry Obr. 9 Tepelná bilance a průběh teplot v napájecí nádrži Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve O: Entalpie vody zkondenzované páry: Tlak v odběru: Sk. entalpie p. na vstupu do O: 27

28 Teplota páry na vstupu: Poměrný hmotnostní průtok NTO4 Nízkotlaké ohříváky jsou povrchové výměníky, ve kterých přenos tepla probíhá kondenzací páry na teplonosných plochách trubek. Parametry Teplota nap. vody na vstupu: Obr. 10 Tepelná bilance a průběh teplot v NTO4 Teplota nap. vody na výstupu: 28

29 Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve NTO: Entalpie vody zkondenzované páry: Tlak páry na vstupu do NTO: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do NTO: Teplota páry na vstupu: Odběr do NTO4 bude: Poměrný hmotnostní průtok NTO3 Obr. 11 Tepelná bilance a průběh teplot v NTO3 29

30 Parametry Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve NTO: Entalpie vody zkondenzované páry: Tlak páry na vstupu do NTO: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do NTO: Teplota páry na vstupu: Odběr do NTO3 bude: Poměrný hmotnostní průtok 30

31 NTO2 Parametry Obr. 12 Tepelná bilance a průběh teplot v NTO2 Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve NTO: Entalpie vody zkondenzované páry: Tlak páry na vstupu do NTO: Tlak v odběru: Entalpie páry při iz. expanzi: Sk. entalpie p. na vstupu do VTO: Teplota páry na vstupu: Odběr do NTO2 bude: 31

32 Poměrný hmotnostní průtok NTO1 Obr. 13 Tepelná bilance a průběh teplot v NTO1 Parametry Teplota nap. vody na vstupu: Teplota nap. vody na výstupu: Měrná tepelná kapacita vody: Teplota vody zkondenzované páry: Tlak kondenzace páry ve NTO: Entalpie vody zkondenzované páry: Tlak páry na vstupu do NTO: Tlak v odběru: Entalpie páry při iz. expanzi: 32

33 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 Sk. entalpie p. na vstupu do VTO: Teplota páry na vstupu: Odběr do NTO1 bude: Poměrný hmotnostní průtok 3.3 Výpočet množství páry v jednotlivých odběrech Jelikož předpokládaný výkon turbosoustrojí je 1600MW e, bylo by obtížné tento výkon přenést v jednom turbosoustrojí. Proto již při výpočtu hmotnostních průtoků páry v odběrech je uvažováno, že reaktor bude pohánět dvě turbosoustrojí o výkonu 800 MW e, z tohoto důvodu je uvažován pouze poloviční hmotnostní průtok páry. Celkový hmotnostní průtok reaktorem: Celkový hmotnostní průtok na jednu turbínu: 33

34 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 Množství páry v odběru pro VTO3: Množství páry v odběru pro VTO2: Množství páry v odběru pro VTO1: Množství páry v odběru pro první přihřátí páry: Množství páry v odběru pro druhé přihřátí páry: Množství páry po separaci: Množství páry v odběru pro odplyňovák: Množství páry v odběru pro NTO4: Množství páry v odběru pro NTO3: Množství páry v odběru pro NTO2: Množství páry v odběru pro NTO1: 3.4 Výkon turbíny Výkon turbíny slouží k ověření dosažení výkonu. V první řadě bude určen vnitřní výkon VT části a NT části, který jsou dány hmotnostními průtoky páry v jednotlivých úsecích a 34

35 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 odpovídajícím entalpickým spádům. Skutečný výkon celého turbosoustrojí bude nižší o mechanické ztráty a ztráty v elektrickém generátoru. Množství páry v jednotlivých úsecích: Úsek I: Úsek II: Úsek III: Úsek IV: Úsek V: Úsek VI: Úsek VII: Úsek VIII: Úsek IX: Entalpické spády mezi odběry: Úsek I: Úsek II: Úsek III: Úsek IV: Úsek V: Úsek VI: Úsek VII: Úsek VIII: Úsek IX: 35

36 Vnitřní výkon turbíny: Skutečný výkon turbosoustrojí: Mechanické ztráty: Účinnost el generátoru: 4 Návrh průtočné části turbíny Průtočná část parní turbíny je nejdůležitější částí. Je složena z jednotlivých stupňů, kde každý stupeň je tvořen statorovou a oběžnou řadou lopatek. Jelikož práce byla vypracována ve spolupráci s firmou Doosan Škoda Power, byla zvolena stejná koncepce lopatkování. Firma v součastné době využívá rovnotlakého lopatkování. Rovnotlaké (akční) lopatkování se vyznačuje tím, že k expanzy páry dochází pouze při průchodu páry přes rozváděcí řadu lopatek. Při průchodu páry oběžnou řadou lopatek již k expanzi nedochází. Rozváděcí lopatky jsou vloženy do disků, které jsou horizontálně rozděleny. Spodní část kola je vložena do spodního tělesa turbíny. Po vložení rotoru je horní polovina rozváděcího kola přišroubována ke spodní. Oběžné lopatky jsou vsazeny do oběžných kol rotoru. Principem přeměny tepelné energie páry na elektrickou energii generátoru je, že pára při průchodu oběžným kanálem přeměňuje svojí tepelnou energii na mechanickou energii v podobě otáčejícího rotoru. Pára nejprve prochází rozváděcím kolem, zde dochází k expanzi páry a zároveň přeměny tepelné energie na kinetickou energii páry. Proud páry následně vstupuje do oběžného kola, kde je kinetická energie páry předávána rotoru, který se začne otáčet. 36

37 Jelikož návrh průtočné části parní turbíny je složitý úkol, bude rozdělen do jednotlivých části. Nejdříve budou určeny základní parametry průtočného kanálu, následně budou vybrány vhodné profily lopatek a jejich délky. Na závěr bude provedena kontrola zvolených lopatek pevnostním výpočtem a budou vypočteny kritické otáčky rotoru. 4.1 Výpočet základních parametrů průtočného kanálu Výsledkem této kapitoly bude výpočet a základní stanovení parametrů průtočného kanálu, určení vnitřního výkonu VT dílu a skutečné vnitřní účinnosti VT dílu. Stanovení základních rozměrů lopatek bude zobrazeno v grafu lopatkového plánu, viz obr. 14. Výpočet parametrů průtočného kanálu byl propojen s tepelnými výpočty a probíhal iteračně. Po určení skutečných tlaků za stupni před jednotlivými odběry bylo původní bilanční schéma přepočítáno. Díky tomu došlo ke změně jednotlivých průtoků danými odběry Použité vzorce Patní průměr lopatkování: Voleno Střední průměr lopatkování: Obvodová rychlost (na D s ): Rychlostní poměr na D s: Voleno Izoentropická výstupní rychlost z rozváděcího kola: Skutečná výstupní rychlost z rozváděcího kola:, kde. 37

38 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 Izoentropický spád zpracovaný ve stupni: Izoentropická entalpie za rozváděcím kolem: Ztráta v rozváděcím kole: Entalpie za rozváděcím kolem: Měrný objem za rozváděcím kolem: Výstupní úhel z rozváděcích lopatek: Voleno Délka rozváděcí lopatky při totálním ostřiku: kde. Optimální délka rozváděcí lopatky: ( ) Parciálnost: kde. 38

39 Redukovaná délka rozváděcí lopatky: -jedná se o fiktivní délku lopatky, s níž by při totálním ostřiku dosáhla stejné účinnosti jako při parciálním ostřiku s délkou L opt ( ) ( ) Skutečná délka rozváděcí lopatky: Voleno dle pravidel: Volen parciální ostřik; Volen totální ostřik; potom potom Typ lopatek: válcové lopatky (označení V) zkroucené lopatky (označení Z) Účinnost nekonečně dlouhé lopatky: ( ) Ztráta konečnou délkou lopatky: Ztráta parciálním ostřikem: 39

40 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 Ztráta ventilací neostříknutých lopatek: Ztráta rozvějířením: Ztráta třením disku: Oprava na odchylný průměr (platí pro D s <1m): Ztráta vlivem vlhkosti páry: Termodynamická účinnost stupně: Užitečný spád zpracovaný ve stupni: Vnitřní výkon stupně: Parametry páry na výstupu z oběžného kola (parametry za stupněm): Entalpie: Tlak: Teplota: Měrný objem: Entropie: Suchost: 40

41 4.1.2 Tabulka vypočtených hodnot, sekce 1 sekce 2 sekce 3 sekce 4 Stupeň m kg/s 780,8 780,8 780,8 780,8 715,3 715,3 288,4 288,4 288,4 268,9 268,9 i 0 kj/kg p 0 MPa 23,4 18,39 15,23 12,48 10,11 8,15 6,44 5,14 4,04 3,16 2,05 t 0 C 547,8 506,9 476,0 444,5 412,5 381,4 349,1 320,3 291,0 262,5 216,2 v 0 m 3 /kg 0,014 0,017 0,019 0,023 0,027 0,032 0,039 0,047 0,057 0,069 0,098 s 0 kj/kgk 6,221 6,235 6,244 6,253 6,263 6,273 6,284 6,298 6,312 6,325 6,346 x D p m 1,075 1,075 1,075 1,075 1,100 1,125 1,125 1,125 1,125 1,150 1,150 D s m 1,124 1,135 1,144 1,156 1,176 1,197 1,171 1,180 1,193 1,226 1,244 u m/s 176,6 178,3 179,7 181,6 184,7 188,0 183,9 185,4 187,4 192,6 195,4 (u/c) s - 0,45 0,53 0,53 0,53 0,545 0,54 0,55 0,55 0,57 0,45 0,46 c 0 m/s 388,0 336,4 339,1 342,1 338,9 346,4 332,0 334,6 331,6 424,2 428,9 c 1 m/s 376,8 326,6 329,2 332,2 329,1 336,4 322,4 324,9 322,0 411,9 416,4 h iz kj/kg 75,29 56,58 57,48 58,52 57,44 60,00 55,12 55,97 54,99 89,97 91,96 i 1iz kj/kg z 0 kj/kg 4,30 3,23 3,29 3,35 3,28 3,43 3,15 3,20 3,14 5,14 5,26 i 1 kj/kg v 1 m3/kg 0,017 0,019 0,023 0,027 0,032 0,039 0,046 0,056 0,069 0,097 0, L t mm 48,1 59,5 68,8 80,0 75,9 71,1 45,6 54,5 66,4 75,9 93,2 L opt mm 78,8 72,6 78,1 84,1 79,1 77,1 59,9 65,5 70,3 100,3 111,0-0,610 0,820 0,881 0,951 0,960 0,922 0,761 0,832 0,944 0,756 0,840 L red mm 43,7 45,9 50,5 55,7 53,6 51,4 38,0 42,7 48,5 57,3 64,6 L p mm L p /D s - 0,044 0,053 0,060 0,070 0,065 0,060 0,039 0,047 0,057 0,062 0,076 Typ lopatek V V V V V V V V V V V h - 0,927 0,932 0,932 0,931 0,927 0,928 0,924 0,924 0,919 0,927 0,928 z L - 0,055 0,045 0,039 0,033 0,035 0,037 0,058 0,049 0,039 0,035 0,029 z p z v z rozv - 0,001 0,001 0,002 0,002 0,002 0,002 0,001 0,001 0,002 0,002 0,003 z VK - 0,006 0,008 0,007 0,006 0,007 0,008 0,013 0,011 0,009 0,004 0,004 D z X tdi - 0,865 0,877 0,884 0,890 0,883 0,881 0,852 0,864 0,869 0,886 0,893 h kj/kg 65,14 49,63 50,79 52,06 50,72 52,88 46,99 48,34 47,79 79,67 82,09 P ST kw i 2 kj/kg p 2 MPa 18,39 15,23 12,48 10,11 8,15 6,44 5,14 4,04 3,16 2,05 1,28 t 2 C 506,9 476,0 444,5 412,5 381,4 349,1 320,3 291,0 262,5 216,2 190,9 v 2 m3/kg 0,017 0,019 0,023 0,027 0,032 0,039 0,047 0,057 0,069 0,098 0,001 s 2 kj/kgk 6,23 6,24 6,25 6,26 6,27 6,28 6,30 6,31 6,33 6,35 6,37 x ,969 Tab. 4-1 Základní parametry průtočného kanálu 41

42 R [mm] Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/ Lopatkový plán Průtočná část byla navržena tak, aby při co nejmenším počtu stupňů bylo zajištěno plynulé proudění páry. Počet stupňů byl také limitován ložiskovou vzdáleností, která má dopad do kritických otáček. Zvětšením počtu stupňů má za následek celkové zvětšení rotoru, který se tak stává provozně nerealizovatelným. Pokud by byl VT díl navržen v jednoproudém provedení, pro koncové lopatky by bylo obtížné navrhnout vhodné závěsy, které by vydržely velkou odstředivou sílu. Díky velkému přenášenému výkonu by vycházela velká axiální síla. Pro zmenšení axiální síly a zmenšení koncových lopatek VT dílu, byl zvolen princip tzv. optiflow. Principem tohoto návrhu je, že ostrá pára, která přichází do turbíny, nejdříve vykoná práci v prvních šesti stupních, které jsou vloženy do vnitřního tělesa. Poté se pára rozdělí na dva proudy. První proud pokračuje dále v expanzi v dalších stupních. Druhý proud obtéká vnitřní těleso a pokračuje ve své expanzi. Díky tomuto řešení vyjde poloviční velikost koncových lopatek, pro které již není problém navrhnout vhodný závěs. Na obr. 14 je schematické zobrazení průtočného kanálu v meridiálním řezu. Zobrazena je pouze jedna polovina rozděleného proudu, druhá je přesně symetrická. 700 Lopatkový plán Stupeň Obr. 14 Lopatkový plán Průtočná část je složena ze šestnácti kolových stupňů. Prvních šest stupňů je umístěno v jednoproudém provedení. Zbylých deset kolových stupňů je rozděleno do symetrického dvouproudu po pěti kolech na každé straně. Za čtvrtým, šestým a devátým kolem jsou neregulované odběry. 42

43 4.1.4 Shrnutí základních parametrů turbíny Zde jsou shrnuty nejdůležitější parametry turbíny. Mezi tyto parametry patří vnitřní výkon a termodynamická účinnost. Tabulka je rozdělena podle jednotlivých kol a sekcí podle regeneračních odběrů Použité vzorce Vnitřní výkon daného úseku: kde z = počet stupňů v daném úseku. Užitečný spád zpracovaný v daném úseku: Izoentropický spád zpracovaný v daném úseku: Termodynamická účinnost daného úseku: Součinitel zpětně využitého tepla: Tabulka vypočtených hodnot Úsek I II III IV P i kw , H kj/kg 217,63 104,00 143,00 161, H iz kj/kg 247,87 117,00 166,00 181, i 0 kj/kg 3350, , , , i 2iz kj/kg 3126, , , , H iz kj/kg 224,09 110,72 150,32 171, tdi % 97,12 93,57 95,21 94,25 95,33 r f - 0,1061 0,0607 0,1048 0,0600 0,0861 Tab. 4-2 Shrnutí důležitých parametrů turbíny 43

44 Přepočet skutečného výkonu turbosoustrojí: Skutečný výkon turbosoustrojí: 4.2 Volba profilů a délek lopatek Cílem této kapitoly je vhodně zvolit profily lopatek pro jednotlivé řady na základě rychlostních trojúhelníků a charakteru proudění v lopatkových mřížích. Závěrem této kapitoly budou podle zvolených profilů určeny skutečné délky oběžných a rozváděcích lopatek Rychlostní trojúhelníky V této části práce již nebude uvažováno čistě rovnotlaké proudění. V praxi se z důvodu menších ztrát a stabilnějšího proudu zavádí mírná reakce. Pára neexpanduje pouze při průchodu v rozváděcí řadě lopatek, ale dochází i k mírné expanzi při průchodu oběžnou řadou lopatek. Po konzultaci ve společnosti Doosan Škoda Power byla tato reakce zvolena 0, Použité vzorce Stupeň reakce na D p : Voleno Stupeň reakce na D s : Obvodová rychlost: - válcové lopatky: - zkroucené lopatky: Úhel absolutní rychlosti c 1 : Voleno Absolutní rychlost na výstupu z rozváděcích lopatek: 44

45 Axiální složka rychlosti c 1 : Axiální složka rychlosti w 1 : Obvodová složka rychlosti c 1 : Obvodová složka rychlosti w 1 : Relativní rychlost na výstupu z rozváděcích lopatek: Úhel relativní rychlosti w 1 : Rychlostní ztrátový součinitel pro oběžné lopatky: Úhel relativní rychlosti w 2 : Voleno dle profilů Relativní rychlost na výstupu z oběžných lopatek: Axiální složka rychlosti w 2 : Axiální složka rychlosti c 2 : 45

46 Obvodová složka rychlosti w 2 : Obvodová složka rychlosti c 2 : Absolutní rychlost na výstupu z oběžných lopatek: Úhel absolutní rychlosti c 2 : Tabulka vypočtených hodnot Úsek sekce 1 sekce 2 sekce 3 sekce 4 Stupeň D p m 1,075 1,075 1,075 1,075 1,100 1,125 1,125 1,125 1,125 1,150 1,150 D s m 1,124 1,135 1,144 1,156 1,176 1,197 1,171 1,18 1,193 1,226 1,244 h iz kj/kg 75,29 56,58 57,48 58,52 57,44 60,00 55,12 55,97 54,99 89,97 91,96 Typ lopatek V V V V V V V V V V V - 0,971 0,971 0,971 0,971 0,971 0,971 0,971 0,971 0,971 0,971 0,971 R p - 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 R s - 0,104 0,119 0,131 0,147 0,137 0,125 0,095 0,107 0,124 0,134 0,153 u m/s 176,6 178,3 179,7 181,6 184,7 176,7 176,7 176,7 176,7 180,6 180, c 1 m/s 356,6 306,6 306,8 306,7 305,8 314,6 306,6 306,9 301,3 383,3 383,3 c 1a m/s 80,2 74,2 74,2 74,2 84,3 107,6 84,5 84,6 83,1 92,7 112,1 w 1a m/s 80,2 74,2 74,2 74,2 84,3 107,6 84,5 84,6 83,1 92,7 112,1 c 1u m/s 347,4 297,4 297,7 297,6 294,0 295,6 294,7 295,0 289,7 371,9 366,5 w 1u m/s 170,9 119,2 118,0 116,1 109,2 118,9 118,0 118,3 112,9 191,2 185,9 w 1 m/s 188,8 140,4 139,4 137,8 138,0 160,4 145,2 145,5 140,2 212,5 217,0 25,1 31,9 32,2 32,6 37,7 42,1 35,6 35,6 36,3 25,9 31,1-0,870 0,890 0,890 0,891 0,899 0,897 0,896 0,896 0,897 0,872 0, w 2 m/s 197,3 162,1 165,5 169,6 167,6 181,0 159,2 163,2 163,7 229,5 243,7 w 2a m/s 80,2 76,1 77,7 79,6 78,7 67,8 74,8 76,6 76,9 93,4 114,4 c 2a m/s 80,2 76,1 77,7 79,6 78,7 67,8 74,8 76,6 76,9 93,4 114,4 w 2u m/s 180,2 143,1 146,1 149,7 147,9 167,8 140,6 144,1 144,6 209,7 215,2 c 2u m/s 3,7-35,2-33,6-31,9-36,8-8,9-36,1-32,6-32,1 29,0 34,5 c 2 m/s 80,3 83,8 84,6 85,7 86,8 68,4 83,0 83,3 83,3 97,8 119,5 87,4 114,8 113,4 111,8 115,1 97,5 115,8 113,1 112,7 72,7 73,2 Tab. 4-3 Rychlostní trojúhelníky 46

47 Pro plynulý průchod páry z jednotlivých stupňů na další, je důležité, aby výstupní úhel absolutní rychlosti lopatek byl okolo 90. V současném řešení zvolených typů lopatek úhly vychází více než 90. Je to z důvodu malého výběru typů lopatek, které byly k dispozici Profily lopatek Podle rychlosti proudění v jednotlivých lopatkových mřížích se dané profily dělí na čtyři typy: A 0,7 < Ma < 0,9 podzvukové proudění, B 0,9 < Ma < 1,15 transonické, C 1,1 < Ma < 1,3 nadzvukové, D 1,1 < Ma < 1,5 rozšiřující se Lavalova dýza. Machova čísla Rychlost páry na výstupu z lopatkové mříže: c 1 resp. w 2 Rychlost zvuku: - přehřátá pára: - mokrá pára: [ ] Machovo číslo: Ve všech kontrolovaných místech vychází podzvukové proudění. Charakteristiky profilů Délka tětivy profilu: 47

48 Plocha profilu na patním průměru: Ohybový průřezový modul profilu: Optimální poměrná rozteč lopatek: Voleno Úhel nastavení profilu v lopatkové mříži: ( ) ( ) kde. Počet a rozteč lopatek Při určování skutečného počtu lopatek dochází k zaokrouhlování směrem nahoru. Počet rozváděcích lopatek se zaokrouhluje na liché číslo. Počet oběžných lopatek se zaokrouhluje na sudé číslo. Toto se dělá, aby se předešlo případné rezonanci, která by mohla vzniknout vlivem úplavů za rozváděcími lopatkami. Rozteč lopatek: resp.. Počet lopatek: Skutečná rozteč lopatek: 48

49 Úsek sekce 1 sekce 2 Stupeň c 1 m/s 356,58 306,55 306,83 306,75 305,81 314,60 a 1 m/s 628,90 616,65 604,55 592,36 579,94 566,99 Ma 1-0,5670 0,4971 0,5075 0,5178 0,5273 0,5549 Označení profilu S A S A S A S A S A S A rozsah 1 10 až až až až až až 20 rozsah 0 70 až až až až až až 120 rozsah t opt - 0,72 až 0,87 0,72 až 0,87 0,72 až 0,87 0,72 až 0,87 0,70 až 0,80 0,70 až 0,80 (b r ) cm 6,25 6,25 6,25 6,25 4,71 4,71 (S 0 ) cm 2 4,09 4,09 4,09 4,09 2,72 2,72 (W 0min ) cm 3 0,575 0,575 0,575 0,575 0,333 0,333 t opt - 0,8 0,8 0,8 0,8 0,8 0,75 y r 66,42 66,42 66,42 66,42 57,94 57,94 t r mm 50,00 50,00 50,00 50,00 37,68 35,33 (Z r ) (t r ) mm 49,73 48,85 49,23 49,75 37,32 35,14 Tab. 4-4a Profily rozváděcích lopatek Úsek sekce 3 sekce 4 Stupeň c 1 m/s 306,63 306,93 301,33 383,26 383,27 a 1 m/s 554,57 542,73 530,64 509,29 503,20 Ma 1-0,5529 0,5655 0,5679 0,7525 0,7617 Označení profilu S A S A S A S A S A rozsah 1 16 až až až až až 20 rozsah 0 70 až až až až až 120 rozsah t opt - 0,70 až 0,80 0,70 až 0,80 0,70 až 0,80 0,72 až 0,87 0,70 až 0,80 (b r ) cm 4,71 4,71 4,71 6,25 4,71 (S 0 ) cm 2 2,72 2,72 2,72 4,09 2,72 (W 0min ) cm 3 0,333 0,333 0,333 0,575 0,333 t opt - 0,8 0,75 0,75 0,75 0,75 y r 57,94 57,94 57,94 66,42 57,94 t r mm 37,68 35,33 35,33 46,88 35,33 (Z r ) (t r ) mm 37,16 35,31 35,03 46,40 35,21 Tab. 4-4b Profily rozváděcích lopatek 49

50 Úsek sekce 1 sekce 2 Stupeň w 2 m/s 197,26 162,09 165,47 169,57 167,56 181,00 a 2 m/s 627,91 615,49 603,22 590,78 578,51 565,81 Ma 2-0,3142 0,2633 0,2743 0,2870 0,2896 0,3199 Označení profilu R A R A R A R A R A R A rozsah 2 19 až až až až až až 28 rozsah 1 25 až až až až až až 50 rozsah t opt - 0,58 až 0,68 0,55 až 0,65 0,55 až 0,65 0,55 až 0,65 0,55 až 0,65 0,55 až 0,65 (b o ) cm 2,56 2,54 2,54 2,54 2,54 2,54 (S 0 ) cm 2 1,85 1,62 1,62 1,62 1,62 1,62 (W 0min ) cm 3 0,234 0,168 0,168 0,168 0,168 0,168 t opt - 0,62 0,62 0,62 0,62 0,65 0,6 y o 12,43 10,18 10,18 10,18 10,18 10,18 t o mm 15,87 15,75 15,75 15,75 16,51 15,24 (Z o ) (t o ) mm 15,76 15,64 15,63 15,65 16,49 15,16 Tab. 4-5a Profily oběžných lopatek Úsek sekce 3 sekce 4 Stupeň w 2 m/s 159,24 163,18 163,75 229,53 243,68 a 2 m/s 553,81 541,77 529,36 507, ,73 Ma 2-0,2875 0,3012 0,3093 0,4524 0,1792 Označení profilu R A R A R A R A R A rozsah 2 22 až až až až až 28 rozsah 1 30 až až až až až 50 rozsah t opt - 0,55 až 0,65 0,55 až 0,65 0,55 až 0,65 0,58 až 0,68 0,55 až 0,65 (b o ) cm 2,54 2,54 2,54 2,56 2,54 (S 0 ) cm 2 1,62 1,62 1,62 1,85 1,62 (W 0min ) cm 3 0,168 0,168 0,168 0,234 0,168 t opt - 0,62 0,6 0,6 0,6 0,6 y o 10,18 10,18 10,18 12,43 10,18 t o mm 15,75 15,24 15,24 15,36 15,24 (Z o ) (t o ) mm 15,72 15,19 15,24 15,28 15,15 Tab. 4-5b Profily oběžných lopatek Parametry páry za jednotlivými lopatkovými řadami V této části práce je již potřeba znát jednotlivé parametry páry za jednotlivými lopatkovými řadami pro další výpočty. Zjištění těchto parametrů bude za pomoci vyčíslení jednotlivých ztrát. 50

51 Použité vzorce Izoentropický spád zpracovaný v rozváděcí lopatkové řadě - válcové lopatky: - zkroucené lopatky: Energetické ztráty v rozváděcí lopatkové řadě: Parametry páry za rozváděcí lopatkovou řadou: Izoentropická entalpie: Entalpie: Tlak: Teplota: Měrný objem: Entropie: Izoentropický spád zpracovaný v oběžné lopatkové řadě - válcové lopatky: - zkroucené lopatky: Energetické ztráty v oběžné lopatkové řadě: Parametry páry za oběžnou lopatkovou řadou: Izoentropická entalpie: Entalpie: Tlak: Teplota: Měrný objem: Entropie: 51

52 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/ Tabulka vypočtených hodnot Úsek sekce 1 sekce 2 sekce 3 sekce 4 Stupeň h iz kj/kg 75,29 56,58 57,48 58,52 57,44 60,00 55,12 55,97 54,99 89,97 91,96 R p - 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 0,03 R s - 0,104 0,119 0,131 0,147 0,137 0,125 0,095 0,107 0,124 0,134 0,153 RL h iz kj/kg 67,43 49,84 49,92 49,90 49,60 52,49 49,86 49,96 48,15 77,90 77,90 Z RL kj/kg 3,85 2,85 2,85 2,85 2,83 3,00 2,85 2,86 2,75 4,45 4,45 RL i 1iz kj/kg RL i 1 kj/kg RL p 1 MPa 18,87 15,58 12,82 10,43 8,39 6,63 5,25 4,15 3,26 2,18 1,38 RL t 1 C 509,5 478,6 447,7 416,3 384,6 352,1 321,5 292,8 264,8 220,9 194,3 RL v 1 m 3 /kg 0,016 0,019 0,022 0,026 0,031 0,038 0,046 0,055 0,067 0,093 0,139 RL s 1 kj/kgk 6,23 6,24 6,25 6,26 6,27 6,28 6,29 6,30 6,32 6,33 6,36 OL h iz kj/kg 7,86 6,74 7,55 8,62 7,85 7,51 5,26 6,01 6,83 12,07 14,06 Z OL kj/kg 4,32 2,05 2,02 1,96 1,82 2,52 2,08 2,09 1,92 5,42 4,96 OL i 2iz kj/kg OL i 2 kj/kg OL p 2 MPa 18,39 15,23 12,48 10,11 8,15 6,44 5,14 4,04 3,16 2,05 1,28 OL t 2 C 506,3 475,3 443,9 412,0 380,7 348,6 319,2 290,1 261,6 216,1 190,9 OL v 2 OL s 2 m 3 /kg 0,017 0,019 0,023 0,027 0,032 0,039 0,047 0,057 0,069 0,098 0,149 kj/kgk 6,23 6,24 6,25 6,26 6,27 6,28 6,29 6,31 6,32 6,35 6,37 Tab. 4-6 Parametry páry mezi jednotlivými řadami Délky lopatek Délky lopatek již byly určeny v předešlé kapitole. Pro výpočet délek oběžných lopatek byla využita nejdříve rovnice kontinuity. Skutečná délka rozváděcí lopatky:. Jedná se velikost její výstupní hrany. Vstupní hrana je volena stejná. Některé lopatky jsou z důvodu plynulosti průtočného kanálu voleny pod určitým sklonem. Délka vstupní hrany oběžné lopatky: Skutečná délka vstupní hrany oběžné lopatky: kde. 52

53 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/2014 Kontrola úhlu 1 podle skutečné délky L OL1 : Délka výstupní hrany oběžné lopatky: Skutečná délka výstupní hrany oběžné lopatky: Kontrola úhlu 2 podle skutečné délky L OL2 : Úsek sekce 1 sekce 2 sekce 3 sekce 4 Stupeň L RL mm L OL1 mm 49,77 62,29 72,28 84,47 79,78 74,23 47,07 56,50 69,23 77,71 94,84 L OL1 mm c 1a m/s 78,27 74,51 75,57 75,53 86,22 107,94 82,87 83,86 82,14 92,37 110, ,68 14,07 14,26 14,25 16,38 20,07 15,68 15,86 15,82 13,95 16,79 L OL2 mm 50,92 61,89 70,63 80,84 87,65 120,88 54,24 63,82 76,79 81,37 99,40 L OL2 mm w 2a m/s 80,11 75,97 77,28 77,54 88,40 110,76 84,47 85,77 84,33 97,39 118, ,96 27,95 27,84 27,21 31,84 37,73 32,04 31,71 31,00 25,11 29,09 Tab. 4-7 Délky lopatek 53

54 4.3 Pevnostní výpočet Tato kapitola je rozdělena na dvě hlavní části. Nejdříve budou zkontrolovány oběžné lopatky a budou zvoleny a zkontrolovány jejich závěsy. Dále budou zkontrolována rozváděcí kola Namáhání oběžných lopatek Oběžné lopatky Přepočet charakteristik profilů podle skutečné šířky oběžné lopatky B 0 : Délka tětivy profilu: Plocha profilu na patním průměru: Ohybový průřezový modul profilu: Skutečný počet a rozteč lopatek Rozteč lopatek: Skutečná rozteč lopatek: Skutečná rozteč lopatek: Namáhání ohybem Krouticí moment na jednu lopatku: kde. 54

55 Obvodová síla na jednu lopatku: - válcové lopatky:, - zkroucené lopatky:. Ohybový moment na jednu lopatku: Napětí v ohybu: Dovolené napětí v ohybu: pro řadové stupně, pro každý stupeň před odběrem, pro regulační a poslední stupeň. Namáhání tahem Hmotnost listu lopatky: Odstředivá síla listu lopatky: kde. kde - uvažováno o 10% navýšení otáček. Hmotnost jedné bandáže: kde, 55

56 . Odstředivá síla jedné bandáže: Odstředivá síla na jednu lopatku: Napětí v tahu: Celkové napětí Celkové napětí musí být menší než. To závisí na volbě materiálu. Rozhodujícím faktorem je ještě teplota, které bude daný materiál vystaven. Povrchová teplota lopatek bude uvažována o 50 C nižší než je teplota páry. 56

57 Úsek sekce 1 sekce 2 Stupeň D p m 1,075 1,075 1,075 1,075 1,100 1,125 D s m 1,124 1,135 1,144 1,156 1,176 1,197 L OL mm B o mm b o mm 76,8 76,2 81,3 91,4 81,3 81,3 S 0 cm 2 16,65 14,58 16,59 21,00 16,59 16,59 W 0min cm 3 6,32 4,54 5,51 7,84 5,51 5,51 t 0 mm 47,6 46,5 49,6 55,8 52,0 48,0 z t 0 mm 46,46 45,71 48,57 55,03 51,31 47,01 P ST kw z M k Nm 2130,4 1581,4 1706,0 1960,7 1603,7 1505,0 F u N 3790,8 2786,6 2982,6 3392,2 2727,4 2514,6 M o Nm 96,7 86,4 105,9 140,8 106,4 93,0 o MPa 15,3 19,0 19,2 18,0 19,3 16,9 odov MPa m L kg 0,67 0,71 0,92 1,37 1,02 0,96 m L kg 50,66 55,35 68,42 90,28 73,13 77,09 O L N b mm v b mm D b m 1,181 1,203 1,221 1,245 1,260 1,277 m b kg 0,17 0,17 0,20 0,25 0,21 0,19 m b kg 13,11 13,35 14,45 16,58 14,92 15,12 O b N O (L+b) N k t MPa 34,2 41,4 46,7 53,9 52,4 50,2 c MPa 64,8 79,5 85,1 89,8 91,0 84,0 C 459,5 428,6 397,7 366,3 334,6 302,1 X22CrMoV X22CrMoV X22CrMoV X22CrMoV X22CrMoV Materiál DOV MPa Tab. 4-8a Namáhání oběžných lopatek t p OL X22CrMoV

58 Úsek sekce 3 sekce 4 Stupeň D p m 1,125 1,125 1,125 1,150 1,150 D s m 1,171 1,180 1,193 1,226 1,244 L OL mm B o mm b o mm 40,6 40,6 50,8 51,2 71,1 S 0 cm 2 4,15 4,15 6,48 7,40 12,70 W 0min cm 3 0,69 0,69 1,34 1,87 3,69 t 0 mm 24,8 24,0 30,0 30,0 42,0 z t 0 mm 24,53 23,76 29,75 29,63 41,58 P ST kw z M k Nm 287,6 284,5 348,2 524,6 747,5 F u N 491,2 482,2 583,8 855,7 1201,8 M o Nm 11,8 13,7 20,4 33,4 57,7 o MPa 17,1 20,0 15,2 17,8 15,6 odov MPa m L kg 0,16 0,19 0,36 0,45 0,96 m L kg 23,44 28,95 44,87 58,90 89,97 O L N b mm v b mm D b m 1,225 1,243 1,269 1,310 1,346 m b kg 0,05 0,05 0,07 0,07 0,15 m b kg 7,25 7,36 9,39 9,69 13,94 O b N O (L+b) N k t MPa 34,9 40,0 47,9 52,7 65,4 c MPa 69,1 79,9 78,3 88,4 96,6 t p OL Materiál C 271,5 242,8 214,8 170,9 144,3 X22CrMoV X22CrMoV X22CrMoV X22CrMoV X22CrMoV 12-1 DOV MPa Tab. 4-8b Namáhání oběžných lopatek 58

59 Závěsy oběžných lopatek Při návrhu závěsů bylo vycházeno ze skutečných závěsů, které využívá firma Doosan Škoda Power. Vlivem velkých odstředivých sil jsou veškeré závěsy voleny jako vidličkové. Liší se pouze v počtech a tloušťce jednotlivých prstů. Použité vzorce Těžištní průměr závěsu: Těžištní rozteč závěsu: Hmotnost závěsu: Odstředivá síla závěsu: Celková odstředivá síla na jednu lopatku: Obr. 15 Vidličkový závěs [5] Vidličkový závěs Plocha závěsu namáhaná tahem: Plocha kolíku namáhaná smykem: Plocha kolíku namáhaná otlačením: 59

60 Namáhání závěsu tahem: Namáhání kolíku smykem: Namáhání kolíku na otlačení: Úsek sekce 1 sekce 2 sekce 3 sekce 4 Stupeň B o mm x mm y mm b 1 mm ,5 11, b 2 mm ,5 11, d k mm 8,0 8,0 8,0 9,0 8,0 8,0 7,0 7,0 9,0 9,0 12,5 t mm 36,4 36,4 36,4 36,4 36,4 36,4 20,4 20,4 28,6 28,6 36,4 S Z mm D p mm D Tz mm t T mm 41,4 40,4 42,6 47,7 44,8 41,3 22,7 21,8 26,6 26,4 36,0 m z kg 1,33 1,29 1,36 1,53 1,44 1,33 0,29 0,28 0,46 0,46 1,15 m z kg 101,0 101,0 101,0 101,0 103,5 106,0 42,9 42,9 58,2 59,6 108,5 O z N O celk kn 136,4 137,9 159,1 204,7 175,1 166,5 33,0 34,4 60,5 68,9 157,3 m celk kg 164,7 169,7 183,8 207,8 191,5 198,2 73,6 79,3 112,5 128,2 212,4 A mm nv nk A Tk mm A Pk mm MPa 88,7 92,6 100,1 114,9 103,4 108,6 91,3 100,8 118,3 136,5 145,5 Dov MPa 287,0 310,0 336,0 352,0 368,0 382,0 186,0 186,0 186,0 186,0 186,0 T k MPa 169,6 171,4 197,8 201,1 217,7 207,1 107,2 111,7 79,2 90,3 80,1 T Dov MPa 186,6 201,5 218,4 228,8 239,2 248,3 120,9 120,9 120,9 120,9 120,9 p MPa 370,7 374,6 432,2 494,3 475,8 452,6 204,9 213,6 231,7 264,0 273,5 p Dov MPa 430,5 465,0 504,0 528,0 552,0 573,0 279,0 279,0 279,0 279,0 279,0 Tab. 4-9 Závěsy oběžných lopatek 60

61 4.3.2 Namáhání rozváděcích kol Rozváděcí kola jsou horizontálně půlené desky, jejichž pevnost snižují vložené lopatky. Vlivem expanze páry při průchodu skrz rozváděcí kola je tlak před rozváděcím kolem vyšší než tlak za rozváděcím kolem. Toto způsobuje ohybové namáhání a průhyb rozváděcího kola Rozváděcí kola Použité vzorce Maximální napětí: Maximální průhyb: kde. Úsek sekce 1 sekce 2 Stupeň L RL mm V prk mm V mrk mm ,5 144 D 1 m 1,273 1,295 1,313 1,337 1,352 1,369 D 2 m 0,837 0,837 0,837 0,837 0,837 0,837-1,2 1,215 1,23 1,245 1,255 1,26-0,62 0,63 0,64 0,65 0,66 0,67 E MPa p MPa 4,53 2,81 2,41 2,05 1,71 1,51 R mm 636,5 647,5 656,5 668, ,5 h mm max MPa 120,89 118,25 115,91 103,29 98,19 98,85 RK t p C 497,80 456,88 425,98 394,53 362,52 331,39 X10CrMoV X10CrMoV X10CrMoV X10CrMoV X10CrMoV X10CrMoV materiál Nb9-1 Nb9-1 Nb9-1 Nb9-1 Nb9-1 Nb9-1 DOV MPa y max mm 1,030 1,230 1,296 1,195 1,198 1,296 y DOV mm 1,273 1,295 1,313 1,337 1,352 1,369 Tab. 4-10a Namáhání rozváděcích kol 61 Obr. 16 Rozváděcí kolo [3]

62 Úsek sekce 3 sekce 4 Stupeň L RL mm V prk mm V mrk mm ,5 156,5 D 1 m 1,317 1,335 1,361 1,402 1,438 D 2 m 0,837 0,837 0,837 0,837 0,837-1,23 1,245 1,26 1,265 1,9-0,64 0,65 0,67 0,68 0,7 E MPa p MPa 1,19 0,99 0,78 0,98 0,67 R mm 658,5 667,5 680, h mm max MPa 87,66 85,50 81,15 84,25 117,67 RK t p C 299,12 270,26 241,01 212,48 166,19 X10CrMoV X10CrMoV X10CrMoV X10CrMoVN X10CrMoV materiál Nb9-1 Nb9-1 Nb9-1 b9-1 Nb9-1 DOV MPa y max mm 1,152 1,219 1,287 1,247 1,403 y DOV mm 1,317 1,335 1,361 1,402 1,438 Tab. 4-10b Namáhání rozváděcích kol 4.4 Kritické otáčky rotoru Pro zabránění případné havárie rotoru z důvodu shodných nebo velice podobných nominálních otáček s otáčkami, které vybudí vlastní frekvenci rotorové soustavy, kontrolujeme, v jaké oblasti se nacházejí kritické otáčky rotoru. Když by turbína byla provozována v oblasti kritických otáček, došlo by k rozvibrování celé soustavy, které by vedlo k jejímu zničení. Podle vzájemné velikosti kritických a provozních otáček, dělíme rotory na dvě skupiny: - tuhé rotory - elastické rotory Obecně se kritické otáčky pohybují v oblasti 0,6 až 0,7 otáček nominálních. V přepočtu se jedná o otáčky 1800 až 2100 min -1. Pro určení kritických otáček využijeme následující vztah: 62

63 Západočeská Univerzita v Plzni. Fakulta Strojní. Diplomová práce, akad. rok 2013/ Návrh a MKP vnitřního VT tělesa Závěrem této práce je navržení a vymodelování vnitřního VT tělesa a jeho pevnostní výpočet. Model byl vytvořen v programu Catia. Pro samotné MKP modelu byl využit program Workbench Návrh vnitřního VT tělesa Pro 3D návrh byl využit podélný řez vnitřního VT tělesa. Při tvorbě návrhu bylo potřeba zohlednit určité faktory. Mezi tyto faktory patřilo určení počtu vstupů ostré páry do VT tělesa, určení výšky příruby pro šrouby, vyvedení tlaku za prvním kolem, vyvedení odběru z vnitřního VT tělesa, uložení vnitřního VT tělesa ve vnějším VT tělese. Pro určení počtu vstupů do vnitřního VT tělesa, bylo potřeba zohlednit, aby část páry, která obtéká vnitřní VT těleso, měla co nejvíce prostoru a co nejméně překážek. Nakonec byla zvolena koncepce se dvěma vstupy. Jeden vstup ve spodní polovině a druhý v horní polovině tělesa. Pro výpočet potřebného průměru vstupního potrubí byl využit následující vzorec: kde = hmotnostní průtok do vnitřního VT tělesa, měrný objem páry, w = rychlost páry; voleno 50 m.s -1, n = počet vstupních potrubí. Pro určení velikosti příruby pro šrouby byl využit osvědčený způsob, který mi byl doporučen ve firmě Doosan Škoda Power. Těleso bylo rozkresleno v kritickém místě v příčném řezu. Zde byla vytvořena kružnice, jejíž střed byl o 50 mm níže než střed vnitřní stěny vnitřního VT tělesa. Vytvořená kružnice byla velikosti, která byla rovna výšce vnitřního VT tělesa v daném místě v podélném řezu. Poté byly vedeny kolmice do takové výšky, kde matice šroubů by již nevnikaly do původního tělesa. Takto byla zjištěna potřebná výška příruby pro šrouby. Dalším krokem bylo potřeba vymyslet řešení měření tlaku za prvním oběžným kolem. Toto měření je důležité z důvodu např. garančního měření. Díky koncepci dvou vstupů nebylo možné toto měření vyvést kolmo vzhůru, protože v tomto místě je příruba vstupního potrubí. 63

64 Další možností bylo vyvedení měření pod úhlem z boku tělesa. Od tohoto řešení bylo upuštěno z důvodu montáže, kde běžně docházelo při demontáži a zvedání vnějšího tělesa ke zničení měřícího kanálu, protože se zapomněl demontovat před samotným zvedáním tělesa. Nakonec bylo zvoleno řešení, kde na tělese bude nálitek a za pomoci dvou kolmých a jedné šikmé díry je tento tlak vyveden kolmo nahoru. Jako další krok bylo řešeno vyvedení odběru pro VTO3. Jelikož mezi rozváděcími koly nebylo dostatek prostoru pro potřebné množství páry, je proto na dolní polovině tělesa nalita kapsa, ze které je odebírána pára. Toto provedení má výhodu, že není potřeba nijak posunovat rozváděcí kola a tím zvětšovat ložiskovou vzdálenost turbíny. Dalším krokem bylo navržení uložení tělesa ve vnějším VT tělese. Zároveň bylo potřeba zvolit místo tak, aby se nekrylo s umístěním závěsných čepů, které slouží pro manipulaci s tělesem. Tyto dva prvky bylo potřeba vhodně zkombinovat. Nakonec nejlepší řešení byl návrh zadní patky jako jednodílné a přední patka byla rozdělena na dvě části. První část pro zajištění axiálního uložení a druhá část, která sedí na patkách vnějšího VT tělesa. Mezi těmito částmi je nalit závěsný čep. Pro radiální uložení tělesa jsou nalita ramena, která jsou umístěna tak, aby co nejméně bránila průtoku páry. Obr. 17 Model vnitřního VT tělesa 64

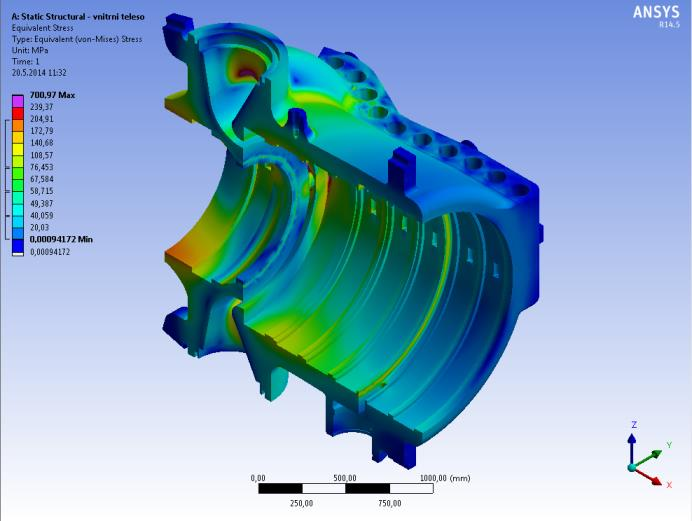

65 5.2 MKP vnitřního VT tělesa Jak již bylo zmíněno dříve, MKP výpočet byl proveden v programu Workbench Jako vstupní model sloužil model vnitřního VT tělesa. Pro samotné potřeby výpočtu muselo dojít k zjednodušení modelu, aby výpočet netrval dlouho a zároveň nebyl náročný na výpočetní techniku. Prvním krokem bylo zjednodušení spojení horní a dolní poloviny vnitřního VT tělesa, aby se těleso chovalo jako jeden celek. Jelikož je těleso osově symetrické, této vlastnosti bylo využito a pro samotný výpočet byla využita pouze jedna polovina tělesa. Dále byly odstraněny otvory sloužící pro uložení rozváděcích kol v tělese a zároveň všechny závity, které se na tělese nacházely. Na závěr zjednodušení byl odstraněn otvor pro měření tlaku za prvním kolem. Tento otvor vzhledem ke své velikosti nijak neovlivňoval tuhost tělesa. Druhým krokem bylo samotné síťování tělesa. Síťování probíhalo ve stejném programu jako samotný výpočet. Ve třetím kroku byly nastaveny tlaky, které působí na těleso. K tomuto účelu posloužily tlaky z tabulky tab Čtvrtým krokem byly vytvořeny silové náhrady za rozváděcí kola a vnitřní ucpávku. Jelikož při samotném výpočtu těleso tyto prvky neobsahuje, jejich vliv byl přepočítán na síly, které v daných místech působí na těleso. Jelikož pro samotný výpočet byla využita pouze polovina tělesa, bylo potřeba použít i poloviční hodnoty silových náhrad. Jedinou výjimkou bylo první rozváděcí kolo. Kde silová náhrada od tohoto kola vzhledem k jeho uložení je rozdělena na dvě místa. Z tohoto důvodu je velikost této síly rozdělena na dvě. Přehled těchto silových náhrad je shrnut v Tab

66 Kolo RK1 RK2 RK3 RK4 Před Za Před Za Před Za Před Za Pozice kolem kolem kolem kolem kolem kolem kolem kolem D RK mm D rot mm p MPa 23,40 18,39 18,39 15,23 15,23 12,48 12,48 10,11 S RK mm F RK kn F RKcelk kn F RKcelk1/2 kn F RK1 kn 1545 Tab. 5-1a Silové náhrady od rozváděcích kol a ucpávky Kolo RK5 RK6 Vnitřní ucpávka Před Za Před Za Pozice kolem kolem kolem kolem Před uc. Za uc. D RK mm D rot mm p MPa 10,11 8,15 8,15 6,44 23,40 6,44 S RK mm F RK kn F RKcelk kn F RKcelk1/2 kn Tab. 5-1b Silové náhrady od rozváděcích kol a ucpávky Obr. 18 Výpočtová síť Na obr. 19 a obr. 20 je výsledek MKP zkoušky. Na obr. 19 jsou barevně odstupňovány deformace materiálu, které vzniknou vlivem vysokého tlaku a teploty admisní páry. Největší deformace jsou v horní části vstupním kanálu. Jejich hodnota je 0,87 mm. Dochází zde k rozevírání kanálu. Toto rozevírání by vedlo k částečné deformaci rozváděcích lopatek prvního stupně. V praxi jsou tyto lopatky dimenzovány, aby určité tepelné posunutí vydržely. Pro eliminaci tohoto posuvu by bylo potřeba v tomto kritickém místě vytvořit žebro. Došlo by 66

67 tak k lokálnímu zpevnění materiálu. Toto řešení by ale vytvářelo velké lokální napětí, které by mohlo způsobit iniciaci trhlin a vést k poškození vnitřního tělesa. Obr. 19 Celkové deformace Na obr. 20 je výsledek celkového napětí, které působí na těleso. Největšího maxima nabývá v oblasti vstupního kanálu v dělící rovině, kde bylo využito krčku. Tento krček slouží pro propojení vstupního kanálu. Pára takto může vstupovat v celém obvodu na rozváděcí lopatky. Tento krček způsobuje eliminaci tepelné dilatace v tomto místě. Toto vede ke vzniku velkého lokálního napětí. Další zvýšené napětí vzniká v uložení rozváděcích kol, kde vlivem rozdílu tlaků vznikají obrovské síly. Tato vzniklá napění nepřekračují dovolené napětí materiálu. Obr. 20 Celkové napětí 67
