1 RADNICE PRO PRAHU 10 diplomní projekt Ateliér Stempel & Beneš JURIJ BOBITKO FA ČVUT 2014/2015

2 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA ARCHITEKTURY AUTOR, DIPLOMANT: Bc. Jurij Bobitko AR 2014/2015, ZS NÁZEV DIPLOMOVÉ PRÁCE: (ČJ) RADNICE PRO PRAHU 10 (AJ) TOWNHALL FOR PRAGUE 10 JAZYK PRÁCE: ČESKÝ Vedoucí práce: Oponent práce: Klíčová slova (česká): prof. Ing. arch. Ján Stempel Ústav: Navrhování Anotace (česká): Současný stav radnice Prahy 10 vyžaduje stavbu nové budovy. Objekt radnice bude umístěný na pozemku definovaným ulicemi V Olšinách, Mrštíková a Starostrašnická. Nová budova vyřeší problémy s členitosti stávajícího pozemku, vytvoří nový veřejný prostor a přinese život do této části města. Anotace (anglická): Actual condition of Prague 10 Town Hall required creating a new building. Object of town hall will be located on site defined by streets V Olšinách, Mrštiková and Starostrašnická. New building will solve problems with segmentation of existing site, create new public space and bring life to this part of the city. Prohlášení autora Prohlašuji, že jsem předloženou diplomovou práci vypracoval samostatně a že jsem uvedl veškeré použité informační zdroje v souladu s Metodickým pokynem o etické přípravě vysokoškolských závěrečných prací. V Praze dne podpis autora-diplomanta Tento dokument je nedílnou a povinnou součástí diplomové práce / portfolia a CD.

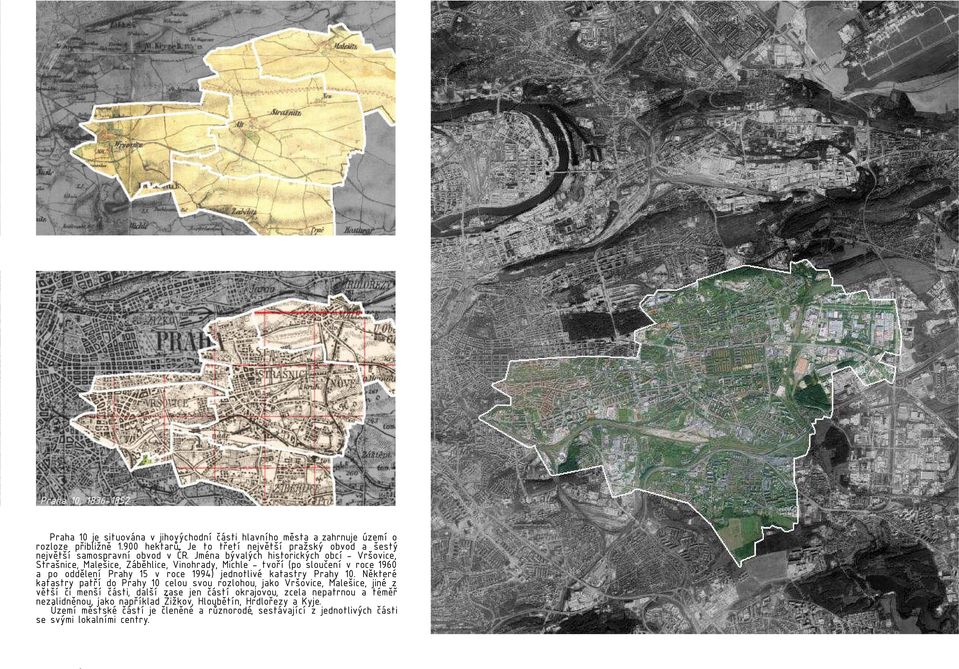

3 Praha 10, Praha 10 je situována v jihovýchodní ásti hlavního města a zahrnuje území o rozloze přibli ně hektarů. Je to třetí největší pra ský obvod a šestý největší samospravní obvod v R. Jména bývalých historických obcí - Vršovice, Strašnice, Malešice, Záběhlice, Vinohrady, Michle - tvoří (po slou ení v roce 1960 a po oddělení Prahy 15 v roce 1994) jednotlivé katastry Prahy 10. Některé katastry patří do Prahy 10 celou svou rozlohou, jako Vršovice, Malešice, jiné z větší i menší ásti, další zase jen ástí okrajovou, zcela nepatrnou a téměř nezalidněnou, jako například i kov, Hloubětín, Hrdlořezy a Kyje. Území městské ástí je leněné a různorodé, sestávající z jednotlivých ásti se svými lokalními centry. Praha 10,

4 MALEŠICE VINOHRADY VRŠOVICE STRAŠNICE MICHLE tram ZABĚHLICE bariéra metro místní centrum potenciální centra místní centrum zeleň

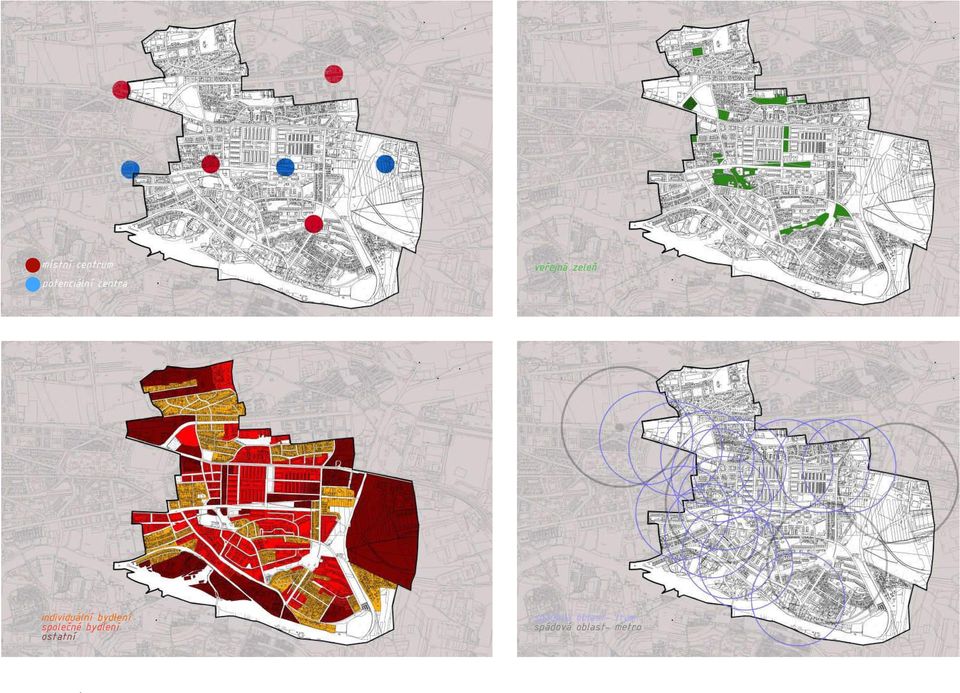

5 místní centrum potenciální centra veřejná zeleň individuální bydlení společné bydlení ostatní spádová oblast- tram spádová oblast- metro

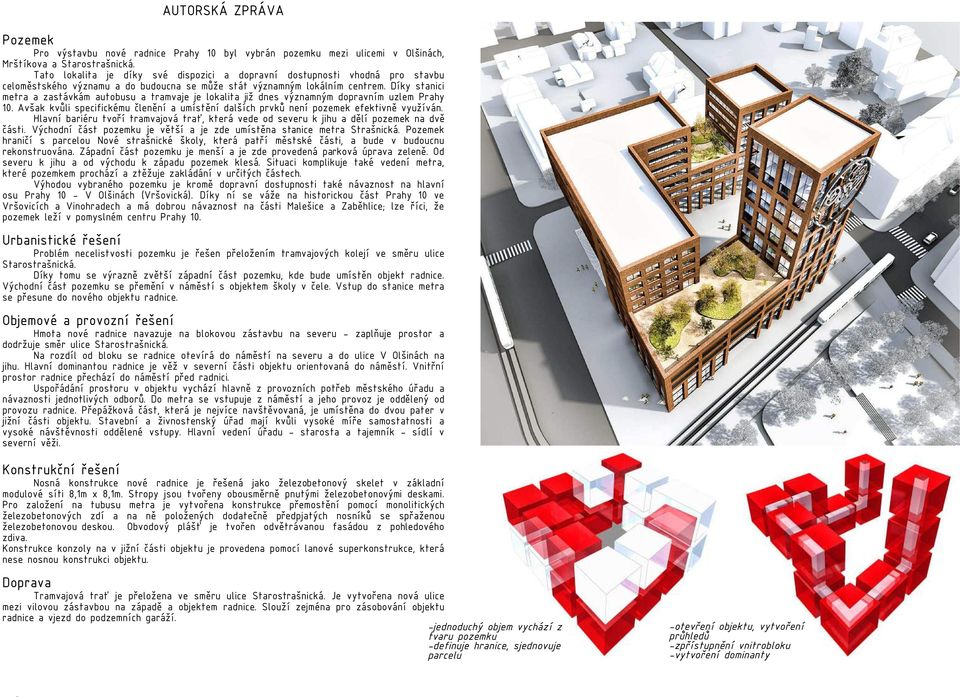

6 AUTORSKÁ ZPRÁVA Pozemek Pro výstavbu nové radnice Prahy 10 byl vybrán pozemku mezi ulicemi v Olšinách, Mrštíkova a Starostrašnická. Tato lokalita je díky své dispozici a dopravní dostupnosti vhodná pro stavbu celoměstského významu a do budoucna se může stát významným lokálním centrem. Díky stanici metra a zastávkám autobusu a tramvaje je lokalita již dnes významným dopravním uzlem Prahy 10. Avšak kvůli specifickému členění a umístění dalších prvků není pozemek efektivně využíván. Hlavní bariéru tvoří tramvajová trať, která vede od severu k jihu a dělí pozemek na dvě části. Východní část pozemku je větší a je zde umístěna stanice metra Strašnická. Pozemek hraničí s parcelou Nové strašnické školy, která patří městské části, a bude v budoucnu rekonstruována. Západní část pozemku je menší a je zde provedená parková úprava zeleně. Od severu k jihu a od východu k západu pozemek klesá. Situaci komplikuje také vedení metra, které pozemkem prochází a ztěžuje zakládání v určitých částech. Výhodou vybraného pozemku je kromě dopravní dostupnosti také návaznost na hlavní osu Prahy 10 - V Olšinách (Vršovická). Díky ní se váže na historickou část Prahy 10 ve Vršovicích a Vinohradech a má dobrou návaznost na části Malešice a Zaběhlice; lze říci, že pozemek leží v pomyslném centru Prahy 10. Urbanistické řešení Problém necelistvosti pozemku je řešen přeložením tramvajových kolejí ve směru ulice Starostrašnická. Díky tomu se výrazně zvětší západní část pozemku, kde bude umístěn objekt radnice. Východní část pozemku se přemění v náměstí s objektem školy v čele. Vstup do stanice metra se přesune do nového objektu radnice. Objemové a provozní řešení Hmota nové radnice navazuje na blokovou zástavbu na severu - zaplňuje prostor a dodržuje směr ulice Starostrašnická. Na rozdíl od bloku se radnice otevírá do náměstí na severu a do ulice V Olšinách na jihu. Hlavní dominantou radnice je věž v severní části objektu orientovaná do náměstí. Vnitřní prostor radnice přechází do náměstí před radnici. Uspořádání prostoru v objektu vychází hlavně z provozních potřeb městského úřadu a návaznosti jednotlivých odborů. Do metra se vstupuje z náměstí a jeho provoz je oddělený od provozu radnice. Přepážková část, která je nejvíce navštěvovaná, je umístěna do dvou pater v jižní části objektu. Stavební a živnostenský úřad mají kvůli vysoké míře samostatnosti a vysoké návštěvnosti oddělené vstupy. Hlavní vedení úřadu - starosta a tajemník - sídlí v severní věži. Konstrukční řešení Nosná konstrukce nové radnice je řešená jako železobetonový skelet v základní modulové síti 8,1m x 8,1m. Stropy jsou tvořeny obousměrně pnutými železobetonovými deskami. Pro založení na tubusu metra je vytvořena konstrukce přemostění pomocí monolitických železobetonových zdí a na ně položených dodatečně předpjatých nosníků se spřaženou železobetonovou deskou. Obvodový plášť je tvořen odvětrávanou fasádou z pohledového zdiva. Konstrukce konzoly na v jižní části objektu je provedena pomocí lanové superkonstrukce, která nese nosnou konstrukci objektu. Doprava Tramvajová trať je přeložena ve směru ulice Starostrašnická. Je vytvořena nová ulice mezi vilovou zástavbou na západě a objektem radnice. Slouží zejména pro zásobování objektu radnice a vjezd do podzemních garáží. -jednoduchý objem vychází z tvaru pozemku -definuje hranice, sjednovuje parcelu -otevření objektu, vytvoření průhledů -zpřístupnění vnitrobloku -vytvoření dominanty

7 vnitřní struktura starosta tajemník životního prostředí školství kontroly a komuniikace vazby odborů ekonomický hospodařské správy sociální starosta přepažková hala metro majetkoprávní občansko správní živnostenský provozní schéma stavební odbory kancelář starosty kancelář tajemníka odbor ekonomiky odbor hospodářské správy odbor kontroly a komunikace odbor majetkoprávní odbor občanskosprávní odbor sociální odbor školství odbor stavební odbor životního prostředí, dopravy a rozvoje odbor živnostenský součet čisté kancelařské plochy veřejné prostory přepážková část vstupní část občerstvení metro plocha 588m2 350m2 499m2 537m2 347m2 811m2 317m2 572m2 220m2 1272m2 537m2 1139m2 7686m2 plocha 497m2 240m2 416m2 160m2 parking

8 -pozemek je rozdrobený hlavně kvůli tramvajové dráze a stanici metra tram plot škola -přeložením tramvajové dráhy ve směru ulice Starostrašnická a odstraněním stanice metra sjednotíme pozemek -objekt Strašnické školy se do budoucná bude využívat pro ú ely městské ásti. ást její pozemku se přemění na prostor náměstí. veřejné/polosoukromé/soukromé -objekt radnice se umístí na západní ásti pozemku a jeho východní fasáda dodržuje směr ulice Starostrašnická. -východní ást pozemku se přemění v náměstí s budovou školy v ele. -vnitřní prostor radnice se otevře do náměstí a ulice V Olšinách. - v severní ást objektu vznikne věž orientovaná do náměstí-nová místní dominanta

9 situace 1:1000

10 A-A ,000 C-C 4% +-0, , , A-A B-B B-B , C-C -2, vstupní hala 90m zázemí 34m přepážková část 135m informace 14m přepážková část 45m kantýna a kavárnou 200m zázemí 100m informace 15m přepážková část 75m vstupní hala 70m kavárna 70m stanice metra 160m2 situace 1:500

11 NP 1: multifunkční sál 160m zasedací místnost 20m kancelář/1 osoba 13m informace 22m archiv 63m archiv 340m kuchyň s jednací místnosti 25m pracoviště archivu 54m sklad 10m kancelář/2 osoby 19m kancelář vedení 26m zasedací místnost 30m kancelář/2 osoby 31m kancelář/8 osoba 39m salónek 15m bufet 46m archiv 14m sklad 28m výstavní prostor 62m šatna 10m2

12 NP 1: jednací místnost 9m zasedací místnost 20m kancelář/1 osoba 13m informace 22m archiv 63m archiv 340m kuchyň s jednací místnosti 25m pracoviště archivu 54m sklad 10m kancelář/2 osoby 19m kancelář vedení 20m zasedací místnost 20m místnost pro děti 33m kancelář/1 osoba 15m příruční archiv 13m kancelář/2 osoby 31m kancelář/4 osoby 38m2

13 NP 1: společná kancelář 130m zasedací místnost 20m kancelář/1 osoba 13m informace 22m zasedací místnost 19m kancelář/2 osoby 19m jednací místnost 11m kuchyňka 11m kuchyňka 16m kancelář/2 osoby 19m kancelář/3 osoby 31m archiv 63m příruční archiv 13m kancelář/4 osoby 41m zasedací místnost 20m kancelář/1osoba 16m2

14 NP 1: jednací místnost s archivem 20m zasedací místnost 20m kancelář/1 osoba 13m informace 22m zasedací místnost 17m kancelář/2 osoby 19m kancelář/4 osoby 33m kancelář/8 osoby 52m kuchyňka 12m jednací místnost 12m jednací místnost 10m informace 20m jednací místnost 20m2

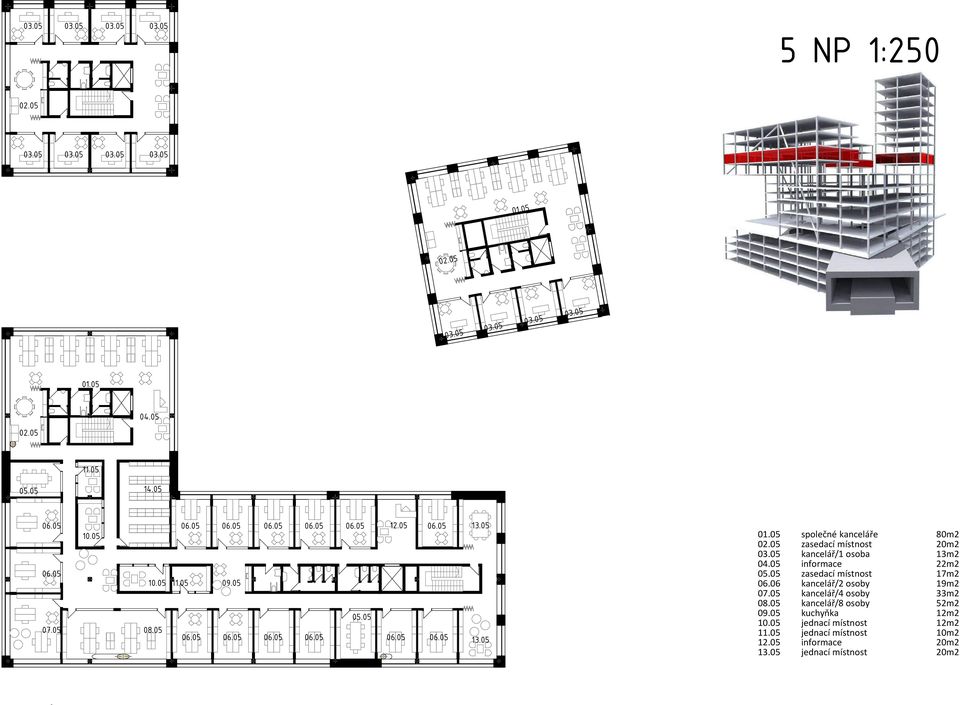

15 NP 1: společné kanceláře 80m zasedací místnost 20m kancelář/1 osoba informace 13m2 22m zasedací místnost 17m kancelář/2 osoby kancelář/4 osoby 19m2 33m kancelář/8 osoby kuchyňka 52m2 12m jednací místnost 12m jednací místnost informace 10m2 20m jednací místnost 20m2

16 NP 1: jednací místnost s archivem 20m zasedací místnost 20m kancelář/1 osoba 13m informace 22m společné kanceláře 80m kancelář/2 osoby 19m kancelář/4 osoby 33m kancelář/8 osoby 52m kuchyňka 12m jednací místnost 12m jednací místnost 10m informace 20m jednací místnost 20m2

17 NP 1: společná kancelář 80m zasedací místnost 20m kancelář/1 osoba 13m klidová zóna 22m zasedací místnost 20m kancelář/2 osoby 19m kancelář/4 osoby 33m kancelář/8 osoby 52m kuchyňka 12m jednací místnost 12m jednací místnost 10m informace 20m jednací místnost 20m archiv 42m2

18 NP 1:250 9 NP 1: kancelář starosty 40m asistent starosty 15m zasedací místnost 20m kuchyňka 20m informace 23m asistent starosty 13m společná kancelář 80m zasedací místnost 20m vedoucí odborů 27m asistent starosty 15m klidová zóna 22m NP 1: NP 1: NP 1: kancelář/1 osoba 13m kancelář tajemníka 20m informace 22m kuchyňka 10m společná kancelář 80m zasedací místnost 20m kancelář/1 osoba 13m klidová zóna 22m kancelář/1 osoba 13m zasedací místnost 20m informace 22m2

19 1 PP 1: vstupní hala 80m přepážková část 145m zázemí 34m šatna 84m technické zázemí a sklady 390m kolárna 65m garáže 950m2

20 2 PP 1: garáže 850m technické zázemí a sklady 640m zázemí metra 160m nástupiště metra 400m technické zázemí a sklady 390m kolárna 65m garáže 950m2

21 3 PP 1: garáže 850m technické zázemí a sklady 640m zázemí metra 160m nástupiště metra 400m technické zázemí a sklady 390m2

22 4 PP 1: garáže 850m technické zázemí a sklady 640m zázemí metra 210m2

23 5 NP 1: garáže 850m technické zázemí a sklady 640m zázemí metra 210m2

24

25

26

27 VÝCHODNÍ 1:250

28 SEVERNÍ 1:250

29 ZÁPADNÍ 1:250

30 JIŽNÍ 1:250

31 VNITŘNÍ VÝCHODNÍ 1:250

32 VNITŘNÍ ZÁPADNÍ 1:250

33 náměstí

34 ulice V Olšinách

35 vnitřní veřejný prostor

36 přepážková hala, patro

37 přepážková hala

38 společná kancelář

39 Literatura: ZDROJE Historické radnice, Karel Kibic, 1988 Slavné stavby Prahy 10, Foibos, 2009 POD KOVÁNÍ Cht l bych pod kovat všem, kteří se na tomto projektu podíleli, hlavn pak Prof. Ing. arch. Jánu Stemplovi a Ing. arch. Ondřeji Benešovi Ph.D. za jejích cenné rady a připomínky. Web Mapové podklady < Podklady poskytnuté vedením m stské části Konzultace Vedoucí projektu: Prof. Ing. arch. Ján Stempel, Ing. arch. Ondřej Beneš, Ph.D. Zástupce m stské části Prahy 10: Mgr. Ivana Cabrnochová, Ing. arch. Pavel Ludvík Statika: Ing. Martin Pospíšil, Ph.D TZB: Ing. Zuzana Vyoralová, Ph.D. Požární bezpečnost: Ing. Jan Ráb Oponent Ing. arch. Petr Dvořák
