1 MONTÁŽNÍ NÁVOD PRO INSTALACI MOBILNÍ JEDNOTKY MJ 2016II

2 OBSAH: Návod k montáži Popis.. 1 Mobilní jednotka.. 2 anténa.. 3 GSM anténa.. 4 Kombinovaná venkovní anténa.. 5 Napájecí svazek.. 6 Připojení periférií.. 7

3 Návod k montáži mobilní jednotky Popis Mobilní sledovací zařízení LUPUS se skládá z : 1-mobilní jednotka MJ2016II 2- anténa 3-GSM anténa 4-napájecí svazek Mobilní jednotka MJ2016II je kompaktní kovová skříňka obsahující GSM modem, přijímač a řídící elektroniku.na jejím těle naleznete vstupy GSM,, držák SIM karty a konektor napájecího svazku. Napájecí svazek je soubor kabelových vodičů sloužící pro připojení napájecího napětí a k připojení dalších periferií k mobilní jednotce. anténa je aktivní prvek schopný selektivně přijmout družicový signál, který je klíčový pro určení geografické polohy. GSM anténa je pasivní prvek, který umožňuje GSM modemu komunikovat přes GSM síť se vzdáleným dispečerským pracovištěm. Postup prací při montáži Pro úspěšnou montáž dodržujte tento postup 1-Výběr místa pro mobilní jednotky viz.odstavec Umístění mobilní jednotky 2-Výběr místa pro anténu viz.odstavec Umístění (nebo kombinované) antény 3-Výběr místa pro GSM anténu viz.odstavec Umístění GSM (nebo kombinované) antény 4-Instalace antény viz.odstavec Instalace (nebo kombinované) antény 5-Instalace GSM antény viz.odstavec Instalace GSM (nebo kombinované) antény 6-Vložení SIM karty do mobilní jednotky viz.odstavec SIM karta 7-Instalace mobilní jednotky viz.odstavec Instalace mobilní jednotky 8-Instalace napájecího svazku viz.odstavec Instalace napájecího svazku 9-Kontrola napájecího svazku viz.odstavec Kontrola napájecího svazku 10-Připojení AMP konektoru k mobilní jednotce viz.odstavec Připojení AMP konektoru 11-Připojení svodu do mobilní jednotky viz.odstavec Zasunutí konektoru 12-Připojení GSM svodu do mobilní jednotky viz.odstavec Zasunutí GSM konektoru - 1 -

4 Mobilní jednotka Umístění mobilní jednotky Dbejte na to, aby povrch na který jednotku upevňujete byl dostatečně pevný s ohledem na hmotnost jednotky. V žádném případě nevrtejte do nosných částí karoserie. Mobilní jednotku umístěte v chráněných prostorech (např. odkládací schránky pod palubní deskou atd.) tak, aby nezasahovala do zorného pole řidiče a neovlivňovala řízení vozidla, případně obsluhu ovladačů. Místo kde bude jednotka umístěna musí splňovat tyto podmínky. 1- Nikdy neumísťujte jednotku na místa, kde by mohla být vystavena působení vody, prachu a nadměrného tepla. 2-Nikdy neumísťujte jednotku na místa, kde by mohlo dojít k zakrytí výhledu řidiče nebo k poranění řidiče o jednotku při náhodné dopravní nehodě, do blízkosti airbagů, výdechů větrání, ani tak, že bude ztíženo ovládání vozidla nebo jeho agregátů. Při volbě umístění jednotky je důležité vzít také v úvahu délku anténních svodů. Jestliže po instalaci antén nejsou jejich svody dostatečně dlouhé, je lepší mobilní jednotku posunout blíže k anténám a vhodně prodloužit napájecí svazek. Anténní svody se dají také prodloužit, ale jejich délka má nepříznivý vliv na kvalitu signálu a to hlavně v případě antény. V žádném případě se nepokoušejte prodlužovat anténní svody bez originálních prodlužovacích kabelů, mohlo by dojít k naprosté degradaci přijímacích vlastností antény. Instalace mobilní jednotky Mobilní jednotku přimontujete pomocí čtyř montážních otvorů vhodnými vruty do vozidla. Můžeme též použít pevný suchý zip, případně oboustrannou lepicí pásku. Před montáží lepením je důležité očistit styčné plochy od prachu a jiných nečistot

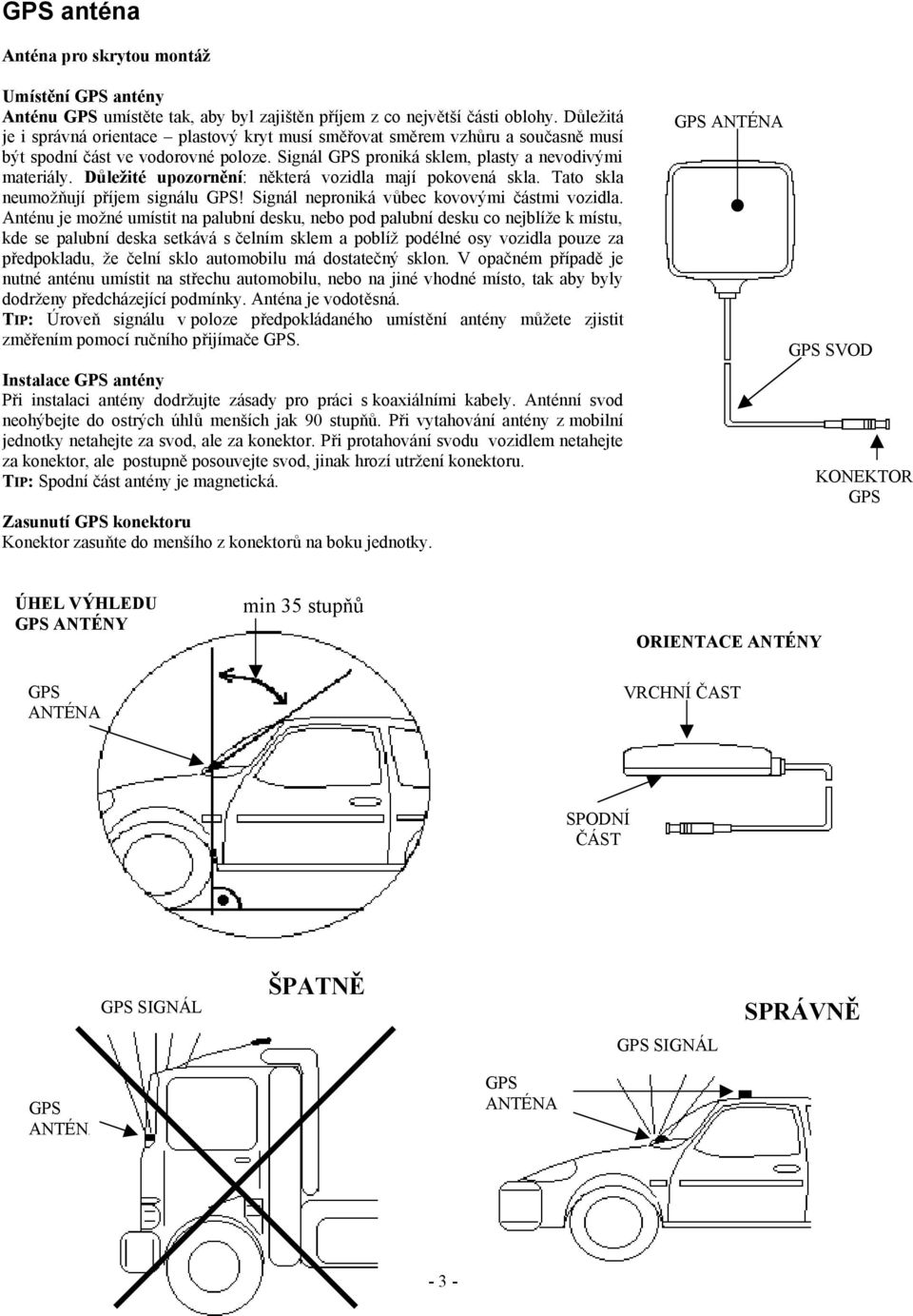

5 anténa Anténa pro skrytou montáž Umístění antény Anténu umístěte tak, aby byl zajištěn příjem z co největší části oblohy. Důležitá je i správná orientace plastový kryt musí směřovat směrem vzhůru a současně musí být spodní část ve vodorovné poloze. Signál proniká sklem, plasty a nevodivými materiály. Důležité upozornění: některá vozidla mají pokovená skla. Tato skla neumožňují příjem signálu! Signál neproniká vůbec kovovými částmi vozidla. Anténu je možné umístit na palubní desku, nebo pod palubní desku co nejblíže k místu, kde se palubní deska setkává s čelním sklem a poblíž podélné osy vozidla pouze za předpokladu, že čelní sklo automobilu má dostatečný sklon. V opačném případě je nutné anténu umístit na střechu automobilu, nebo na jiné vhodné místo, tak aby byly dodrženy předcházející podmínky. Anténa je vodotěsná. TIP: Úroveň signálu v poloze předpokládaného umístění antény můžete zjistit změřením pomocí ručního přijímače. Instalace antény Při instalaci antény dodržujte zásady pro práci s koaxiálními kabely. Anténní svod neohýbejte do ostrých úhlů menších jak 90 stupňů. Při vytahování antény z mobilní jednotky netahejte za svod, ale za konektor. Při protahování svodu vozidlem netahejte za konektor, ale postupně posouvejte svod, jinak hrozí utržení konektoru. TIP: Spodní část antény je magnetická. Zasunutí konektoru Konektor zasuňte do menšího z konektorů na boku jednotky. ANTÉNA SVOD KONEKTOR ÚHEL VÝHLEDU ANTÉNY min 35 stupňů ORIENTACE ANTÉNY ANTÉNA VRCHNÍ ČAST SPODNÍ ČÁST SIGNÁL ŠPATNĚ SIGNÁL SPRÁVNĚ ANTÉNA ANTÉNA - 3 -

6 GSM anténa Anténa pro skrytou montáž Umístění GSM antény GSM anténu pro skrytou montáž je nutné umístit mimo kabinu do místa, kde nebude schopna svým elektromagnetickým zářením ovlivňovat funkce ostatních elektronických zařízení vozidla, jako jsou např. řídící jednotky airbagů, motorů, automatických převodovek, alarmů, vyhodnocovací ultrazvuková čidla atd. a současně nebyla zastíněna elektricky vodivými částmi vozidla.snažte se, aby svod antény, který bude vstupovat do kabiny vozidla nevedl okolo již zmíněných zařízení a zároveň jeho cesta kabinou byla co nejkratší. V případě, že mobilní jednotka bude sloužit i pro následné vyhledání vozidla při případném odcizení, snažte se umístit anténu na takové místo, kde nebude viditelná s ohledem na dodržení předcházejících podmínek. TIP:Vhodná místa pro umístění GSM antény se dle typu vozidla nacházejí např.: -Pod plastovým krytem stěračů. -V plastovém nárazníku. -V plastovém zpětném zrcátku apod. Instalace GSM antény GSM anténa je opatřena samolepicí vrstvou pro snadnější montáž. Při instalaci antény dodržujte zásady pro práci s koaxiálními kabely uvedené v návodu na instalaci u antény. Před přilepením je nutné styčnou plochu očistit od prachu a mastnoty. Připojení GSM konektoru Konektor GSM antény připojte a našroubujte na větší konektor po straně mobilní jednotky. SIM karta Pro správnou funkci GSM modulu v mobilní jednotce je nezbytně nutné, aby SIM karta vložená do mobilní jednotky neměla nastavený žádný PIN (Personal Identification Number, osobní identifikační číslo). Toto nastavení provedete před vložením SIM karty do mobilní jednotky v jakémkoliv mobilním telefonu GSM. Zatlačte na žluté tlačítko vedle držáku SIM karty na skříňce mobilní jednotky a vytáhněte držák SIM karty. Vložte SIM kartu do držáku podle obrázků a zasuňte do mobilní jednotky. Orientace držáku se SIM kartou k jednotce je taková, že kontakty SIM karty směřují ke spodní části jednotky. SIM kartu vkládejte do jednotky před zasunutím AMP konektoru. SIM KARTA DRŽÁK S VLOŽENOU SIM DRŽÁK SIM KARTY Tímto směrem zasunout do jednotky Kontakty SIM karty

7 Kombinovaná střešní anténa /GSM/FM/AM Umístění kombinované antény Anténa je uzpůsobena pro umístění na střechu vozidla, kde má ideální příjmové podmínky. Bič antény ani její základna nesmí být z vrchní části zastíněna elektricky vodivými předměty. Instalace kombinované antény Anténu přichyťte do otvoru o průměru 19mm maticí Je nutné,aby matice byla vodivě spojena se střechou automobilu, proto na místě pod maticí odstraňte lak. Zasunutí konektorů kombinované antény Zasuňte konektory na anténních svodech do odpovídajících konektorů na kombinované anténě a protáhněte je vozidlem do místa kde bude umístěna mobilní jednotka. Pro správný příjem AM/FM (rádio) je nutné zařadit napájecí vyhybku zesilovače antény. To je možné provést dvěma způsoby: 1-Vyhybka je zasunuta mezi autorádio a anténní svod. 2-Vyhybka je zařazena mezi anténu a anténní svod. Pro oba případy platí: Napájecí vyhybka musí být připojena na napájecí napětí 12V, které je přítomné v případě zapnutí autorádia v módu tuner.v případě, že autorádio takovým napájecím výstupem nedisponuje připojte ji na napětí za klíčkem. Anténa DUPLEX Anténa TRIPLEX GSM Zasunout do konektorů na anténě GSM FM/AM GSM FM/AM Napájecí vyhybka Napájení zesilovače antény GSM Zasunout do mobilní jednotky Zasunout do autorádia

8 Napájecí svazek Základní zapojení bez přídavných periferií Instalace napájecího svazku Napájecí svazek připojujte jen k napájecímu napětí V a nikdy nepřipojujte napájecí svazek přímo na baterii. Pro základní funkci mobilní jednotky je nutné připojit napájecí svazek ke třem napájecím bodům. 1-napájecí napětí za klíčkem (tzn., že napájecí napětí je přítomno pouze jeli sepnuta spínací skříňka ) v rozsahu 12-30V. (žlutý vodič) 2- napájecí napětí před klíčkem (tzn., že napájecí napětí je přítomno trvale ) v rozsahu 12-30V. (červený a růžový vodič) 3-kostra vozidla (tzn. záporný pól baterie ) černý a šedý vodič. V napájecím svazku jsou tyto vodiče zdvojeny a je nutné je před připojením do výše uvedených bodů vodivě spojit viz následující podrobný popis kabelového svazku. ZÁMEK KONEKTORU Poloha před zasunutím do mobilní jednotky 2016 II AMP konektor Špička Označení Název Barva 1 UIN Napájení + červená 2 UIN Napájení + růžová 3 GND kostra -pól černá 4 GND kostra -pól šedá 5 IN1 anlogový vstup 1 bílá 6 IN2 anlogový vstup 2 hnědá 7 IN3 anlogový vstup 3 zelená 8 IN4 anlogový vstup 4 modrá 10 OUT4 stavový výstup 4 bíložlutá 11 IND digitální vstup šedorůžová 12 UZAKL příznak napětí za klíčkem žlutá 13 DALLAS vstup čtečky DALLAS fialová 18 OUT1 stavový výstup 1 bílozelená 19 OUT2 stavový výstup 2 bílorůžová 20 OUT3 stavový výstup 3 bílošedá 21 BATT záložní baterie + pól červenomodrá 24 GND kostra -pól hnědorůžová 25 TERO výstup na terminál hnědošedá 26 TERI vstup z terminálu hnědozelená AMP KONEKTOR SVAZEK S VODIČI Poloha po zasunutí do mobilní jednotky DETAILNÍ POHLEDY NA KONCE AMP KONEKTORU (NA NAPÁJECÍMM SVAZKU) ZE STRANY PINÚ (Pro určení jejich čísel) POZN. Na pin 12 je také připojen přes rezistor 1kOhm/0,25W žluto-hnědý vodič, který v základním zapojení není využíván. V žádném případě nezasunujte AMP konektor do mobilní jednotky před připojením napájecího svazku k elektrickému rozvodu vozidla! Vodiče připojujte do vozidla letováním, nepoužívejte mechanické rychlosvorky! Kontrola napájecího svazku Zapněte klíček a zkontrolujte přítomnost napájecích napětí v pinech AMP konektoru (podle výše uvedeného seznamu) a to tak, že do zdířek pinů AMP konektoru zasunete vhodnou jehlu (musíte pracovat jemně, aby jste piny neroztáhly nebo jinak nepoškodily) a změříte napájecí napětí. Připojení AMP konektoru Zasuňte AMP konektor do mobilní jednotky a to tak, že zámek konektoru zacvaknete v horní poloze (dle obrázku) a zasunete do mobilní jednotky tak,aby kabelový svazek směřoval k anténním konektorům. Zacvakněte zámek konektoru do aretovací polohy (na obrázku kresleno přerušovanou čarou)
