1 Spartan Sport Rotoped Výr. Číslo Návod na použitie

2

3 A počítač D-24 Plochá podložka H-2 Nožný uzáver A-1 skrutka D-25 Adaptér H-3 Noha B riadidlá D-26 DC zástrčka s káblom H-4 Skrutka B-1 koncovka D-27 Pružina H-5 Valec B-2 Snímač pulzu D-28 Držiak na fľašu H-6 Plochá podložka B-3 skrutka D-29 C-klip H-7 Nylonová matica B-4 Kábel snámača pulzu E Riadidlový zotrvačník I Montáž zadného stabilizátora B-5 rukoväť E-1 Matica I-1 Zadný stabilizátor B-6 Koncovka kábla E-2 Hviezdicová J Montáž sedadla snímača pulzu podložka C Počítačová trubka E-3 Ložisko J-1 Puzdro C-1 Počítačový kábel E-4 Plochá podložka J-2 Okrúhly tvarovaný gombík C-2 Skrutka E-5 Ložisko J-3 Skrutka D Hlavný rám E-6 Spojkové ložisko J-4 Uzáver sedadla, ľavý D-1 Plochá podložka E-7 Zotrvačník J-5 Uzáver sedadla, pravý D-3 Skrutka E-8 Náprava zotrvačníka J-6 Sedadlová skrutka D-4 Spodok počítačového E-9 Ložisko J-7 Plochá podložka kábla D-5 Ložisko E-10 Malé držadlo J-8 Set skrutiek D-6 Skrutka RPM senzora E-11 Ložisko J-9 Koncový uzáver D-7 RPM senzor F Riadidlá J-10 Sedlovka D-8 Plochá podložka F-1 Vlnová podložka J-11 Sedadlo D-9 C-klip F-2 Valček K Riadidlá D-10 Pravý predný kryt F-3 Šesťuholníková K-1 Riadidlová svorka reťaze skrutka D-11 Pravý kryt reťaze F-4 Plochá podložka K-2 Kryt na riadidlovú svorku D-12 Skrutka F-5 Plochá podložka K-3 Plochá podložka D-13 Kľukové viečko F-6 Nylonová matica K-4 Zaisťovacia podložka D-14 Pravá kľučka F-7 Plochá podložka K-5 Skrutka D-15 Pravý pedál F-8 Šesťuholníková K-6 T-rukoväť skrutka D-16 Ľavý pedál G Montáž riadidiel K-7 Puzdro D-17 Uzáver skrutky G-1 Priechodka K-8 Skrutka D-18 Ľavá kľučka G-2 Násada L Prevodový motor D-19 Skrutka G-3 Hriadeľ D-20 Ľavý predný reťazový kryt G-4 Šesťuholníková skrutka D-21 Skrutka G-5 Hnací remeň D-22 Ľavý reťazový kryt H Predný stabilizátor D-23 Podložka H-1 Nivelačné nohy

4

5

6 Krok 1: Vyberte hlavný rám so všetkými dielmi zo škatule a položte ho na podlahu. Skontrolujte diely podľa zoznamu, aby ste sa uistili, či je obsah ľkatupe kompletný. Zostavte predný (H) a zadný (I) stabilizátor rámu pomocou 8 skrutiek 8K-8) s použitím náradia (vid. Obrázok). Krok 2: Primontujte pravý (D-15) pedál na pravé rameno a ľavý (D-16) na ľavé rameno kľuky. Pravý pedál primontujte v smere hodinových ručičiek. Ľavý pedál primontujte v protismere hodinových ručičiek.

7 Krok 3: 1. Primontujte rúrku riadidiel skrutkami (D-3) a s podložkami (D-1) k hlavnľmu rámu (D). 2. Spojte horný kábel (C-1) so spodným káblom (D-4). Presuňte počítačový kábel (C-1) do hlavného rámu riadidiel (D). Použite priložený kľúč na dotiahnutie skrutiek (D-3) a podložiek (D-1).

8 Krok 4: 4-1.) Primontujte riadidlá (B) ku svorke riadidiel na počítačovom stĺpe (C). Umiestnite svorku riadidiel (K-1) do stredu riadidiel (B). Zabezpečte hornú svorku šesťuholníkovou skrutkou (K-5) a plochou podložkou (K-4). 4-2.) Zatlačte kryt (K-2) na svorku montážnej plochy. Kliknite kryt na miesto tak, aby sa pri montáži zladili hrany plastových krytov riadidiel (B). 4-3.) Spojte T-rukoväť (K-7) a s pružnou podložkou (K-2) cez spodný otvor na svorke držiaka. Nastavte riadidlá do požadovanej polohy a dotiahnite T-rukoväť (K-6), aby ste zabránili pohybu rukoväte. Krok 5: 5-1.) Kábel počítača veďte cez rúrku riadidla tak, aby prešiel cez rúrku von z počítačovej dosky. 5-2.) Vložte sedadlo (J) na zodpovedajúcu rúrku do sedlového rámu. Zabezpečte sedadlo s použitím sedlovky s nastavovacím gombíkom (J-2). Vložte sedadlo (J-11) na sedlovku (J- 10). Zatiahnite sedadlo ta, že zatiahnete spodnú svorku. Pod sedadlom ztiahnite sedadlovú skrutku.

9 Krok 6: Zapojte počítačový kábel a senzor merania pulzu (z rúrky riadidiel) k počítaču (A) a potom ho nasaďte do držiaka počítača (A) a zafixujte ho 4 skrutkami (A-1).

10 Príručka s pokynmi OF SM Funkcie tlačidiel: MODE RESET START/STOP RECOVERY UP DOWN TOTAL RESET V režime zastavenia, MODE potvrdí všetky cvičenia, dáta nastavení a vstúpi do pro V režime zastavenia sa stlačením tlačidla vrátite do hlavného menu. Na štart alebo zastavenie výkonu. Štatút na testovanie srdcovej frekvencie. Zvoľte režim tréningu a nastavenie funkčnej hodnoty nahor. Zvoľte režim tréningu a nastavenie funkčnej hodnoty nadol. Úplne vymazanie(vynulovanie), naštartovanie odznova. Zobrazenie dát cvičenia: TIME(Čas) Rozsah zobrazenia 0:00~99:99 ; Voľba nastavenia 0:00~99:00 DISTANCE(Vzdial.) Rozsah zobrazenia 0.00~99.99 ; Voľba nastavebnia 0.00~99.90km CALORIES(Kalórie) Rozsah zobrazenia 0~9999 ; Voľba nastavenia 0~9990 PULSE (Pulz) Rozsah zobrazenia P-30~230 ; Voľba nastavenia 0-30~230 WATT (Watty) Rozsah zobrazenia 0~999 ; Voľba nastavebnia 10~350 SPEED(Rýchlosť) 0.0~99.9km RPM(Rotácia/min.) 0~999 POKYNY NA RIADENIE 1. Pripojte napájací panel a počítač začne dlho pípať, na LCD displeji sa ukážu všetky funkcie (kresba A) na 2 sekundy. 2. V hlavnom menu, si môže užívateľ stlačením tlačidla UP (hore)alebo DOWN(dole), alebo MANUAL(manuálne), (w/ WATT control) PROGRAM (12 profilov) USER

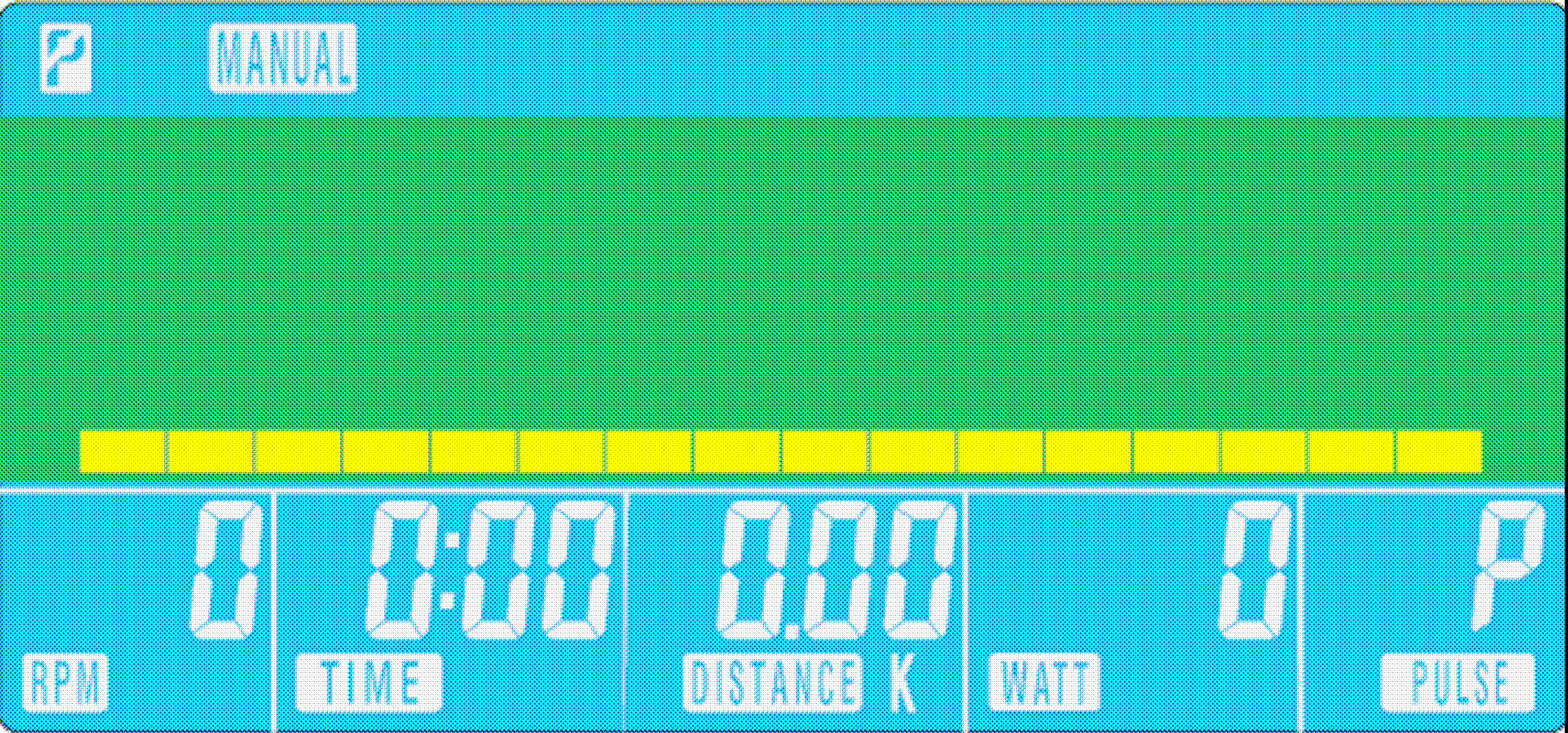

11 PROGRAM( program užívateľa)target H.R.( cieľ-srdcová frekvencia) tieto programy nastaviť. 3. Rýchly štart v manuálnom režime: V hlavnom menu, stlačí užívateľ tlačidlo START/STOP a začne sa cvičenie v manuálnom režime. Všetky hodnoty cvičení (TIME/ SPEED / DISTANCE / CALORIES)>(čas/ rýchlosť/ vzdialenosť/ kalórie) budú počítané od nuly a stupeň námahy môže byť nastavený v priebehu tréningu. 4. Manuálne nastavenie: Pred výkonom v manuálnom režime, môže užívateľ nastaviť LEVEL, TIME, DISTANCE, CALORIES, PULSE (stupeň,čas, vzdialenosť, kalórie a pulz) stlačením UP (hore)alebo DOWN(dole)až dohora alebo nadol. 5. Kontrola wattov(watt) v manuálnom režime: V manuálnom režime môže užívateľ tiež vopred nastaviť wattovú kontrolnú funkciu. Na obrazovke bude blikať nastavená 120 wattová hodnota. Užívateľ môže stalačením tlačidla UP(nahor) alebo DOWN(nadol) nastaviť cieľovú hodnotu medzi 10 až 350. Stlačte tlačidlo MODE pre potvrdenie. Resistencia sa automaticky prispôsobí nastavenej hodnote wattov bez ohľadu na rýchlosť (s výnimkou veľmi pomalej a veľmi vysokej wattovej úrovne, kde sa odpor môže zvýšiť len na úroveň max.32 stupňa).

12 6. Program Stlačením tlačidla UP(hore)alebo DOWN(dole) vyberte program z 12 profilov a stlačte režim MODE pre potvrdenie. Užívateľ môže nastaviť LEVEL, TIME, DISTANCE, CALORIES and PULSE ( stupeň, čas, vzdialenosť, kalorie a pulz) stlačením tlačidla UP(hore) alebodown(dole) smerom nahor alebo nadol. 7. H.R.C.( Kontrola srdcovej frekvencie): Pred výkonom v režime H.R.C.( kontroly srdcovej frekvencie),si môže užívateľ vybrať 55%, 75%, 90% pulz alebo cieľový pulz. Počítač automaticky vypočíta pri zadaní veku užívateľa určitu cieľovú srdcovú frekvenciu, koľko bpm( úderov za minútu).

13 8. USER PROGRAM (Program užívateľa): Užívateľ si môže sám zadať svoj programový profil a stlačením tlačidla MODE ho potvrdiť. Užívateľ môže pri stlačení tlačidla MODE po dobu 2 sekúnd ukončiť nastavenie programoveho profilu. 9. RECOVERY (Obnovenie procesu) : Po tréningu držte rukoväť a stlačte tlačidlo RECOVERY Všetky funkcie sa zastavia, s výnimkou TIME (času) kde sa začne odpočítavať od 00:60 do 00:00 nadol. Na displeji sa zobrazí vaša srdcová frekvencia s využítim štatútu F1,F2.az F6. F1 je najlepšia hodnota, F6 je najhoršia hodnota. Užívateľ môže využitím týchto štatútov zlepšiť svoju srdcovú frekvenciu. Stlačte tlačidlo RECOVERY, ktorým sa vrátite na začiatok hlavného menu.

14 POZNÁMKA: 1. Tento počítač vyžaduje 9V, 1A alebo 9V, 0.5A adaptér. 2. Ked užívateľ 4 minúty nebude šliapať do pedálov, vstúpi počítač do úsporneho režimu, všetky nastavenia a dáta výkonov budú uložené do užívateľského režimu, až kým nezačnete opäť vykonávať šliapanie do pedálov. 3. Ked počítač začne konať abnormálne, prosím odpojte sa od adaptéra a po čase sa pripojte znovu.
