1 Možnosti rozvaděčových měničů G120P, G150, S120 CM a S150

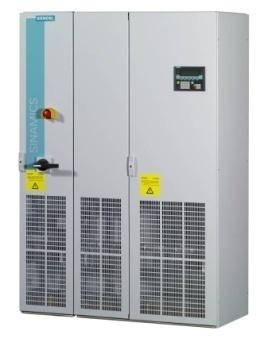

2 Skříňové měniče Sinamics SINAMICS G150 SINAMICS G120p SINAMICS S120 SINAMICS S kw kw 1, kw kw V V V V Měnič s napěťovým meziobvodem Měnič s napěťovým meziobvodem Měnič s napěťovým meziobvodem Měnič s napěťovým meziobvodem LV-IGBT LV-IGBT LV-IGBT LV-IGBT Chlazený vzduchem / výměník Chlazený vzduchem Chlazený vzduchem/vodou Chlazený vzduchem / výměník Page ledna 2016 Ing. Marek Kurzępa /DF PD

3 Sinamics G120P specialista pro čerpadla, ventilátory a kompresory Měnič speciálně navržený pro aplikace s kvadratickým průběhem zátěže Řídíci jednotka CU230P-2 Panel IOP na dveřích Robustní konstrukce s dlouhou provozní životností Jednoduchý servis a údržba Měnič připravený k okamžitému připojení Široká škála rozšiřujících komponentů Snadná konfigurace a uvádění do provozu EMC kompatibilní (kategorie C3/C2) Verze clean power vybavena filtrem vyšších harmonickýchharmonických Nízké provozní náklady a vysoká energetická účinnost Page 3

4 Sinamics G150 univerzální skříňový pohon pro jednoosé aplikace robustní konstrukce přehledné zapojení jednoduchý servis a údržba typově odzkoušené skříně Řídící jednotka CU Panel AOP30 ve dveřích rozvaděče EMC kompatibilní (kategorie C3/C2) niklované Cu pasoviny pro vyšší odolnost široký rozsah standartní i nadstandartní výbavy díky platformě SINAMICS verze cleanpower vybavena vstupním filtrem vyšších harmonických verze s výměníkem tepla vzduch->voda možnost provozu s motory v provední pro napájení z FM nebo s motory v provedení pro napájení ze sítě po vybavení du/dt filtrem Bezpečnostní funkce (včetně rozšířených K01) Page 4

5 SINAMICS S120 modulární systém pro každou aplikaci paralelní řazení modulů pro výkony od 0,12 do 6000 kw Řídící jednotka CU Panel AOP30 ve dveřích rozvaděče AC/AC jednotky s BLM nebo volba napájecích jednotek: Basic Line, Smart line, Active Line vhodné pro vícemotorové pohony se společným DC meziobvodem (vyvedený DC meziobvod), nebo kompaktní AC moduly kompaktní rozměry, vysoká modularita nízká hlučnost, vysoká účinnost možnost rekuperace (výhodné řešení Smart Infeed) brzdné odpory velkých výkonů (pro dobrzdění více pohonů/velkých setrvačných hmot) široká škála aplikací, včetně integrace do ŘS Simotion Podpora bezpečnostních funkcí základní i rozšířené Měnič v provedení blok size, booksize, chassi, cabinet Page ledna 2016 Ing. Marek Kurzępa /DF PD

6 Sinamics S150 náročné aplikace a velký výkon / jednoosé aplikace rekuperace Active Infeed PWM střídač s filtrací vyšších harmonických velmi nízké zkreslení THD Řídící jednotka CU Panel AOP30 ve dveřích rozvaděče vysoká odolnost vůči nestabilitám sítě nastavitelný cosφ napětí sítě: V napětí motoru: až 115% napájecího napětí výkony kw vhodný pro jakoukoliv aplikaci díky široké konfigurovatelnosti na bázi platformy SINAMICS Page 6

7 Vybrané opce pro rozšíření základních verzí skříňových měničů G120P K74 zdroj pomocného napětí 230V v rozvaděči, nelze použít pro napájení servisní zásuvky nebo antikondenzačního ohřevu K96/97/98 řídící jednotka, povinná opce L01 Clean power with LHF compact: zvýšuje rozměry a hmotnost měniče, Čas potřebný pro restart měniče : 400V 0s; 500 až 690V - 3 minuty Není nutný stykač L26 Pojistkový odpínač: dostupný pro všechny nabízné výkony, vhodný do skříně C L57;L60 Emergency OFF kat 0 nebo 1: vyžaduje stykač L62 Brdzná jednotka: P20 = 200kW M70 a M90 EMC lišta a transportní oka pro jeřáb jsou zahrnuty v základní výbavě Page 7

8 Vybrané opce pro rozšíření základních verzí skříňových měničů G150 / S150 K74 zdroj pomocného napětí 230V v rozvaděči, nelze použít pro napájení servisní zásuvky nebo antikondenzačního ohřevu L01 Clean power with LHF compact: zvýšuje rozměry a hmotnost měniče (pouze G150), vyžaduje stykač (L13) L76 rychlý restart měniče (doplnění pro opci L01) zkrátí čas pro restart měniče z 30 na 3 s. L04 Napájecí modul o stupeň nižší (pouze S150) L26 Pojistkový odpínač nebo vzduchový jistič: nevhodný do skříně C., standardně pro G150 v paralelním zapojení L57;L60 Emergency OFF kat 0 nebo 1, vyžaduje stykač (L13) L61;L62 Brdzné jednotky: velikost podle měniče, do vybraných měničů lze zapojit dvě a více jednotek. K50 SMC30 :vyhodncení inkrementálních čidel G60 TM31: rozšíření počtu vstupů/ vystupů G62 TM150: karta pro vyhodnocení teplotních čidel Page 8

9 Vybrané speciální funkce měničů G120P G150 S120 CM S150 Letmý start Bypass Technologický regulátor Udc regulátor Přepojení motoru Letmý start Bypass Technologický regulátor Udc regulátor Přepojení motoru Simulační mód Letmý start Bypass Technologický regulátor Udc regulátor Přepojení motoru Redundance motorových jednotek Simulační mód Letmý start Bypass Technologický regulátor Udc regulátor Přepojení motoru Simulační mód Page 9

10 Letmý start umožňuje připojení měniče k roztočenému motoru varianta s enkodérem i bez enkodéru vhodné pro synchronní, asynchronní i reluktanční motory pozor na dlouhé kabely pro synchronní motory spm nuto doplnit VSM fast flying restart pouze pro ASM. Start do 200ms Page 10

11 Bypass na síť Umožňuje připojit motor za chodu na síť. Bypass může být synchronizovaný s překrytím, bez pekrytí a nesynchronizovaný Synchronizovaný bypass je vhodný pro zátěž s malým momentem setrvačnosti Vyžaduje VSM Nesynchronizovaný bypass nevyžaduje VSM a je vhodný pro zátěž s velkým momentem setrvačnosti. Jednodušší na realizaci Předpoklady Pohon s vektorovým řízením a VSM Asynchronní motor bez enkodéru Page 11

12 Synchronizovaný bypass na síť Page 12

13 U dc_min regulátor kinetické zálohování Umožňuje překonat výpadek silového napětí Čas překlenutí záleží na fyzikálních parametrech soustavy. Spouští se při poklesu napětí pod hodnotu nastavenou v příslušném registru. Pozor na odpojení měniče od silového napájení, např. odpadnutím stykače (nutno jej napájet ze zálhovaného napětí) Page 13

14 U dc_max regulátor Při rychlém brzdění pohonu bez brzdnýc odporů může dojít k překročení maximálního napětí DC obvodu. Regulátor prodlouží brzdnou rampu. Při napájení několika motorových modulů bez možnosti rekuperace (BLM) je nutné nastavit regulátor pouze pro motor s největším momentem setrvačnosti, případně ostatní moduly vybavit monitoringem. Nevhodným nastavením regulátoru může dojít k negativnímu ovlivňování jednotlivých motorů a k celkové nestabilitě pohonu Page 14

15 Přepojování motorů Přepinání mezi různými motory a enkodéry Přepojování vinutí motoru (hvězda/trojúhelník) Přepínání se provádí pomocí Motor Data Set, které jsou součástí Drive Data Setů Počet MDS musí být stejný jako počet použitých motorů Pro připojení k roztočenému motoru nutno aktivovat funkci letmý start Page 15

16 Redundantní zapojení výkonových jednotek Redundantně mohou být zapojeny až 4 jednotky. Výkonová jednotka může být deaktivována parametrem nebo digtáním vstupem. Zapojovat se mohou pouze ekvivalentní výkonové jednotky Motory musí být jednovinuťové Bez STO Page 16

17 Simulační mód Umožňuje testovat komunikaci a softvérové funkce bez nutnosti roztáčení zátěže. Maxmální napětí DC obvodu při simulaci je 40V. Vhodné spouštět u jednotek větších než 75kW po opravě polovodičových prvků Během simulačního módu je funkce stykače deaktivována Page 17

18 Technologický regulátor Umožňuje jednoduchým způsobem přímo do měniče implementovat řízení výšky hladiny v nádrži, řízení teploty, tlaku, průtoku, tahu acpod. Regulátor obsahuje: PID regulátor, jednotlivé složky lze nastavit separátně dva plně přizpůsobitelné vstupy žádané hodnoty přizpůsobitelný vstup aktuální hodnoty fixní vstupy separátní motorpotenciometer Page 18

19 Děkuji za pozornost Ing. Marek Kurzępa Obchodní zástupce a technický poradce RC-CZ PD LD P LVD Olomoucká 7/ Brno Phone: Mobile: marek.kurzepa@siemens.com siemens.cz/pohony Page ledna 2017 Ing. Marek Kurzępa
