MONTÁŽNÍ A PROVOZNÍ PŘEDPISY ELEKTRICKÝCH OHŘÍVAČU VZDUCHU
|
|
- Filip Esterka
- před 8 lety
- Počet zobrazení:
Transkript
1 MONTÁŽNÍ A PROVOZNÍ PŘEDPISY ELEKTRICKÝCH OHŘÍVAČU VZDUCHU 2011

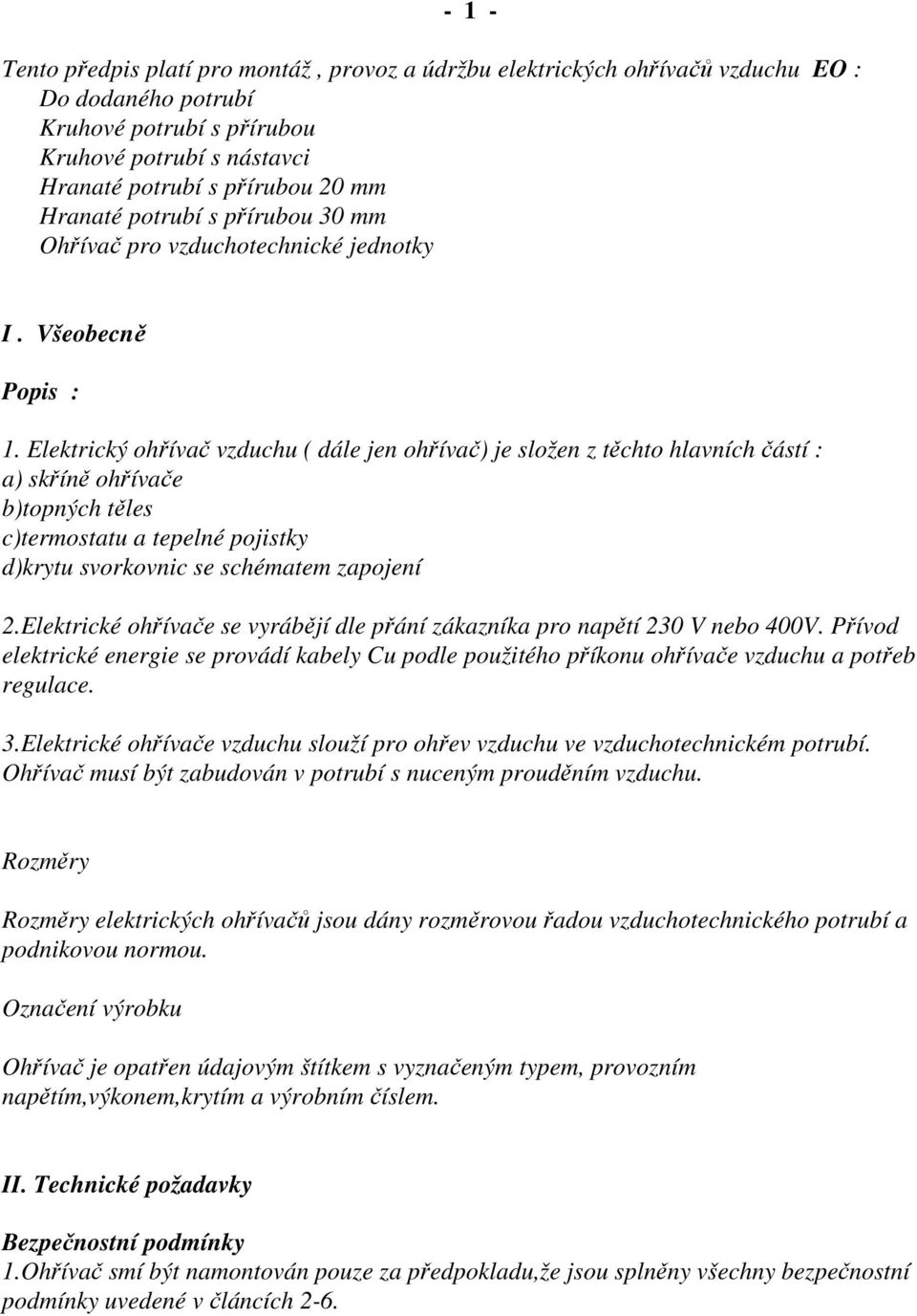

2 - 1 - Tento předpis platí pro montáž, provoz a údržbu elektrických ohřívačů vzduchu EO : Do dodaného potrubí Kruhové potrubí s přírubou Kruhové potrubí s nástavci Hranaté potrubí s přírubou 20 mm Hranaté potrubí s přírubou 30 mm Ohřívač pro vzduchotechnické jednotky I. Všeobecně Popis : 1. Elektrický ohřívač vzduchu ( dále jen ohřívač) je složen z těchto hlavních částí : a) skříně ohřívače b)topných těles c)termostatu a tepelné pojistky d)krytu svorkovnic se schématem zapojení 2.Elektrické ohřívače se vyrábějí dle přání zákazníka pro napětí 230 V nebo 400V. Přívod elektrické energie se provádí kabely Cu podle použitého příkonu ohřívače vzduchu a potřeb regulace. 3.Elektrické ohřívače vzduchu slouží pro ohřev vzduchu ve vzduchotechnickém potrubí. Ohřívač musí být zabudován v potrubí s nuceným prouděním vzduchu. Rozměry Rozměry elektrických ohřívačů jsou dány rozměrovou řadou vzduchotechnického potrubí a podnikovou normou. Označení výrobku Ohřívač je opatřen údajovým štítkem s vyznačeným typem, provozním napětím,výkonem,krytím a výrobním číslem. II. Technické požadavky Bezpečnostní podmínky 1.Ohřívač smí být namontován pouze za předpokladu,že jsou splněny všechny bezpečnostní podmínky uvedené v článcích 2-6.

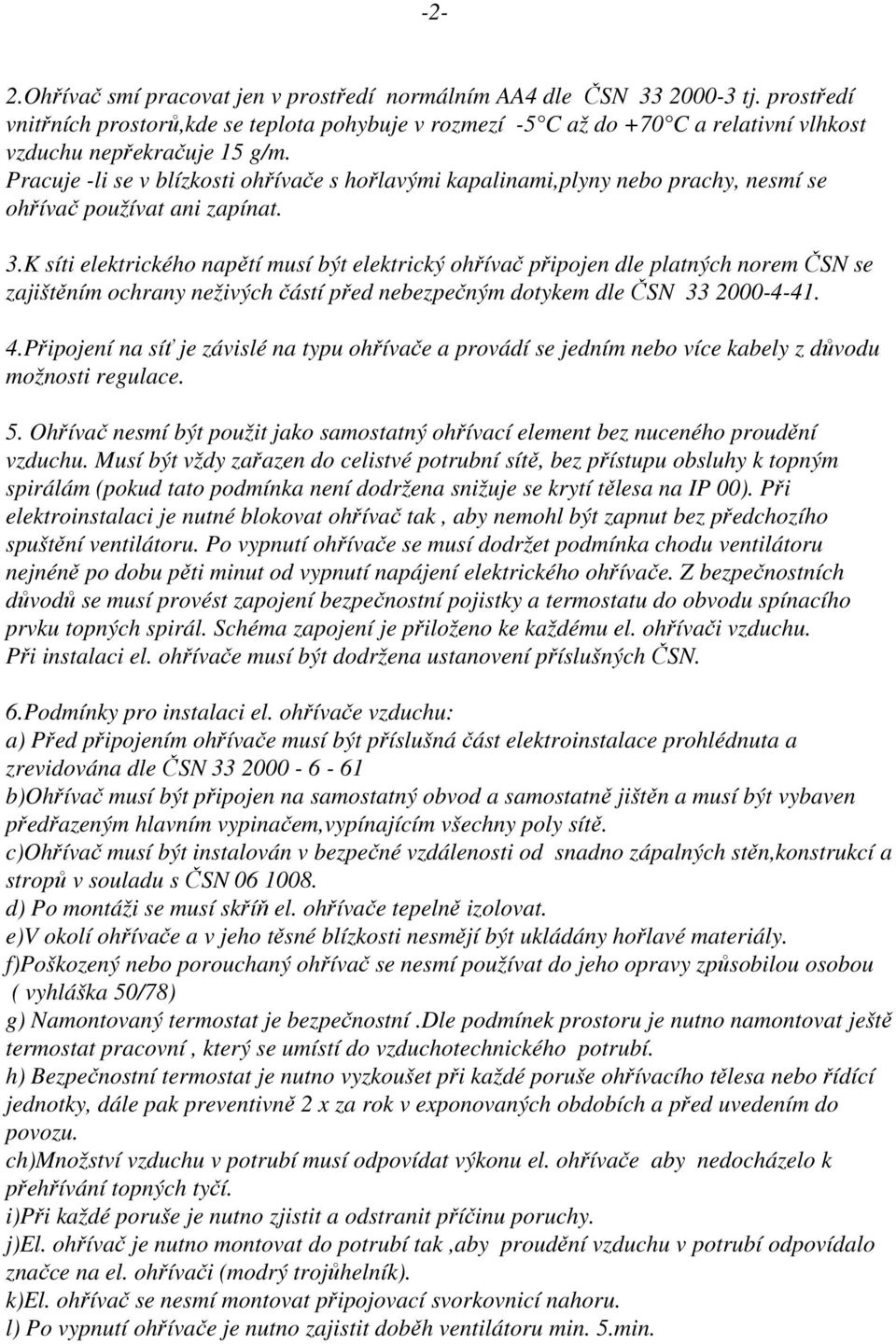

3 -2-2.Ohřívač smí pracovat jen v prostředí normálním AA4 dle ČSN tj. prostředí vnitřních prostorů,kde se teplota pohybuje v rozmezí -5 C až do +70 C a relativní vlhkost vzduchu nepřekračuje 15 g/m. Pracuje -li se v blízkosti ohřívače s hořlavými kapalinami,plyny nebo prachy, nesmí se ohřívač používat ani zapínat. 3.K síti elektrického napětí musí být elektrický ohřívač připojen dle platných norem ČSN se zajištěním ochrany neživých částí před nebezpečným dotykem dle ČSN Připojení na síť je závislé na typu ohřívače a provádí se jedním nebo více kabely z důvodu možnosti regulace. 5. Ohřívač nesmí být použit jako samostatný ohřívací element bez nuceného proudění vzduchu. Musí být vždy zařazen do celistvé potrubní sítě, bez přístupu obsluhy k topným spirálám (pokud tato podmínka není dodržena snižuje se krytí tělesa na IP 00). Při elektroinstalaci je nutné blokovat ohřívač tak, aby nemohl být zapnut bez předchozího spuštění ventilátoru. Po vypnutí ohřívače se musí dodržet podmínka chodu ventilátoru nejnéně po dobu pěti minut od vypnutí napájení elektrického ohřívače. Z bezpečnostních důvodů se musí provést zapojení bezpečnostní pojistky a termostatu do obvodu spínacího prvku topných spirál. Schéma zapojení je přiloženo ke každému el. ohřívači vzduchu. Při instalaci el. ohřívače musí být dodržena ustanovení příslušných ČSN. 6.Podmínky pro instalaci el. ohřívače vzduchu: a) Před připojením ohřívače musí být příslušná část elektroinstalace prohlédnuta a zrevidována dle ČSN b)ohřívač musí být připojen na samostatný obvod a samostatně jištěn a musí být vybaven předřazeným hlavním vypinačem,vypínajícím všechny poly sítě. c)ohřívač musí být instalován v bezpečné vzdálenosti od snadno zápalných stěn,konstrukcí a stropů v souladu s ČSN d) Po montáži se musí skříň el. ohřívače tepelně izolovat. e)v okolí ohřívače a v jeho těsné blízkosti nesmějí být ukládány hořlavé materiály. f)poškozený nebo porouchaný ohřívač se nesmí používat do jeho opravy způsobilou osobou ( vyhláška 50/78) g) Namontovaný termostat je bezpečnostní.dle podmínek prostoru je nutno namontovat ještě termostat pracovní, který se umístí do vzduchotechnického potrubí. h) Bezpečnostní termostat je nutno vyzkoušet při každé poruše ohřívacího tělesa nebo řídící jednotky, dále pak preventivně 2 x za rok v exponovaných obdobích a před uvedením do povozu. ch)množství vzduchu v potrubí musí odpovídat výkonu el. ohřívače aby nedocházelo k přehřívání topných tyčí. i)při každé poruše je nutno zjistit a odstranit příčinu poruchy. j)el. ohřívač je nutno montovat do potrubí tak,aby proudění vzduchu v potrubí odpovídalo značce na el. ohřívači (modrý trojůhelník). k)el. ohřívač se nesmí montovat připojovací svorkovnicí nahoru. l) Po vypnutí ohřívače je nutno zajistit doběh ventilátoru min. 5.min.

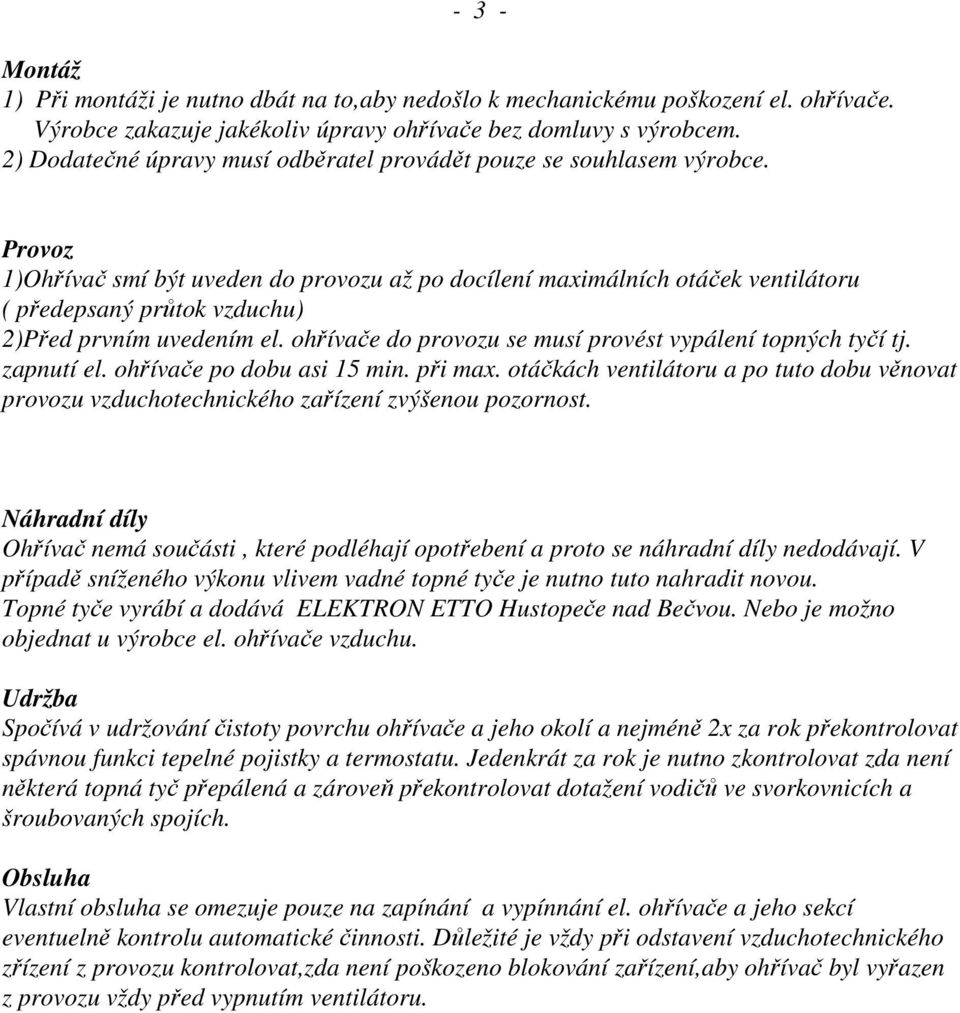

4 - 3 - Montáž 1) Při montáži je nutno dbát na to,aby nedošlo k mechanickému poškození el. ohřívače. Výrobce zakazuje jakékoliv úpravy ohřívače bez domluvy s výrobcem. 2) Dodatečné úpravy musí odběratel provádět pouze se souhlasem výrobce. Provoz 1)Ohřívač smí být uveden do provozu až po docílení maximálních otáček ventilátoru ( předepsaný průtok vzduchu) 2)Před prvním uvedením el. ohřívače do provozu se musí provést vypálení topných tyčí tj. zapnutí el. ohřívače po dobu asi 15 min. při max. otáčkách ventilátoru a po tuto dobu věnovat provozu vzduchotechnického zařízení zvýšenou pozornost. Náhradní díly Ohřívač nemá součásti, které podléhají opotřebení a proto se náhradní díly nedodávají. V případě sníženého výkonu vlivem vadné topné tyče je nutno tuto nahradit novou. Topné tyče vyrábí a dodává ELEKTRON ETTO Hustopeče nad Bečvou. Nebo je možno objednat u výrobce el. ohřívače vzduchu. Udržba Spočívá v udržování čistoty povrchu ohřívače a jeho okolí a nejméně 2x za rok překontrolovat spávnou funkci tepelné pojistky a termostatu. Jedenkrát za rok je nutno zkontrolovat zda není některá topná tyč přepálená a zároveň překontrolovat dotažení vodičů ve svorkovnicích a šroubovaných spojích. Obsluha Vlastní obsluha se omezuje pouze na zapínání a vypínnání el. ohřívače a jeho sekcí eventuelně kontrolu automatické činnosti. Důležité je vždy při odstavení vzduchotechnického zřízení z provozu kontrolovat,zda není poškozeno blokování zařízení,aby ohřívač byl vyřazen z provozu vždy před vypnutím ventilátoru.

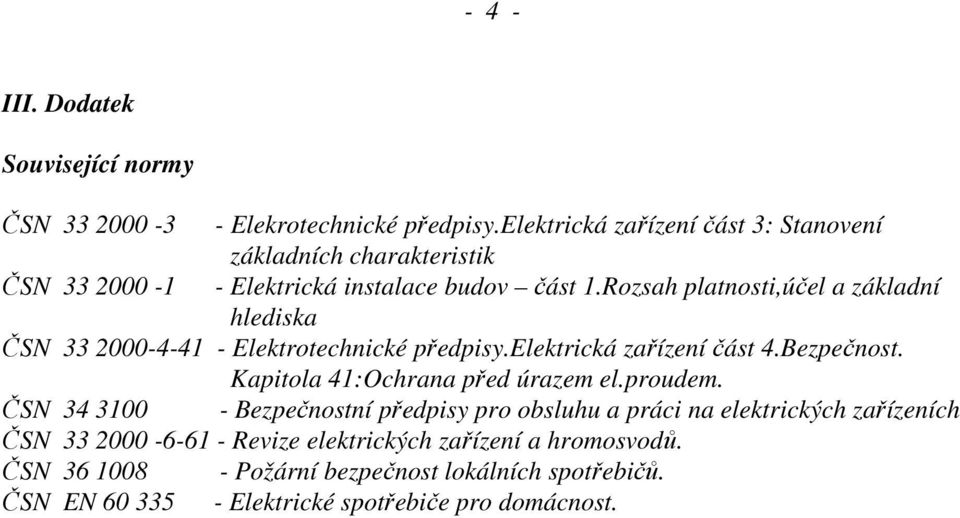

5 - 4 - III. Dodatek Související normy ČSN Elekrotechnické předpisy.elektrická zařízení část 3: Stanovení základních charakteristik ČSN Elektrická instalace budov část 1.Rozsah platnosti,účel a základní hlediska ČSN Elektrotechnické předpisy.elektrická zařízení část 4.Bezpečnost. Kapitola 41:Ochrana před úrazem el.proudem. ČSN Bezpečnostní předpisy pro obsluhu a práci na elektrických zařízeních ČSN Revize elektrických zařízení a hromosvodů. ČSN Požární bezpečnost lokálních spotřebičů. ČSN EN Elektrické spotřebiče pro domácnost.
