3 Úvod Severoèeská armaturka, a. s. je tradièní výrobce plynových regulaèních stanic od roku Zasloužila se o rozvoj plynofikace, který navázal na vybudování tranzitního plynovodu. Dosud bylo dodáno zákazníkùm více jak 8000 kusù RS, jednak v ÈR a SR, ale i do zahranièí a øada z nich slouží zákazníkùm doposud k plné spokojenosti. Regulaèní stanice plynu je soubor zaøízení, které zajišťuje spolehlivou automatickou regulaci vstupního pøetlaku plynu na nižší konstantní výstupní pøetlak v souladu s pøedem nastavenými hodnotami (v daném regulovaném rozsahu tlaku plynu). Regulaèní stanice vyrábìné Severoèeskou armaturkou jsou kompletnì dodávány dle požadavkù zákazníka, v souladu s ÈSN EN 12186, regulaèní zaøízení dle ÈSN EN regulaèní zaøízení pro kotelny èi jiná zaøízení, vèetnì stavební èásti RS, jednak typizovanými budovami (viz následující nabídka), ale i dle individuálních projektù, které respektují požadavek urbanistického øešení celé krajiny nebo její èásti. Pøehled regulaèních stanic plynu Rozdìlení dle tlakù Typ Vstupní tlak Rozsah MPa Výstupní tlak RS vvtl velmi vysoký 4-10 vysoký, støední, nízký RS vtl vysoký 0,4-4 vysoký, støední, nízký RS stl støední 0,005-0,4 støední, nízký Rozdìlení dle výkonù 3 Severoèeská armaturka, a. s. vyrábí reg. stanice od 10 m (n)/hod. tzv. farmáøských stanic pro malý poèet domácností, až po m (n)/hod., pøípadnì i vyšších výkonù do m (n)/hod. i více. Do výkonu 5000 m (n)/hod. jsou obvykle reg. stanice vyrábìny a dodávány ve smontovaném stavu na rámu, nebo ve skøíni. Stanice vyšších výkonù jsou montovány na místì stavby a Severoèeská armaturka, a. s. obvykle tyto reg. stanice dodává jako stavbu "na klíè". 3

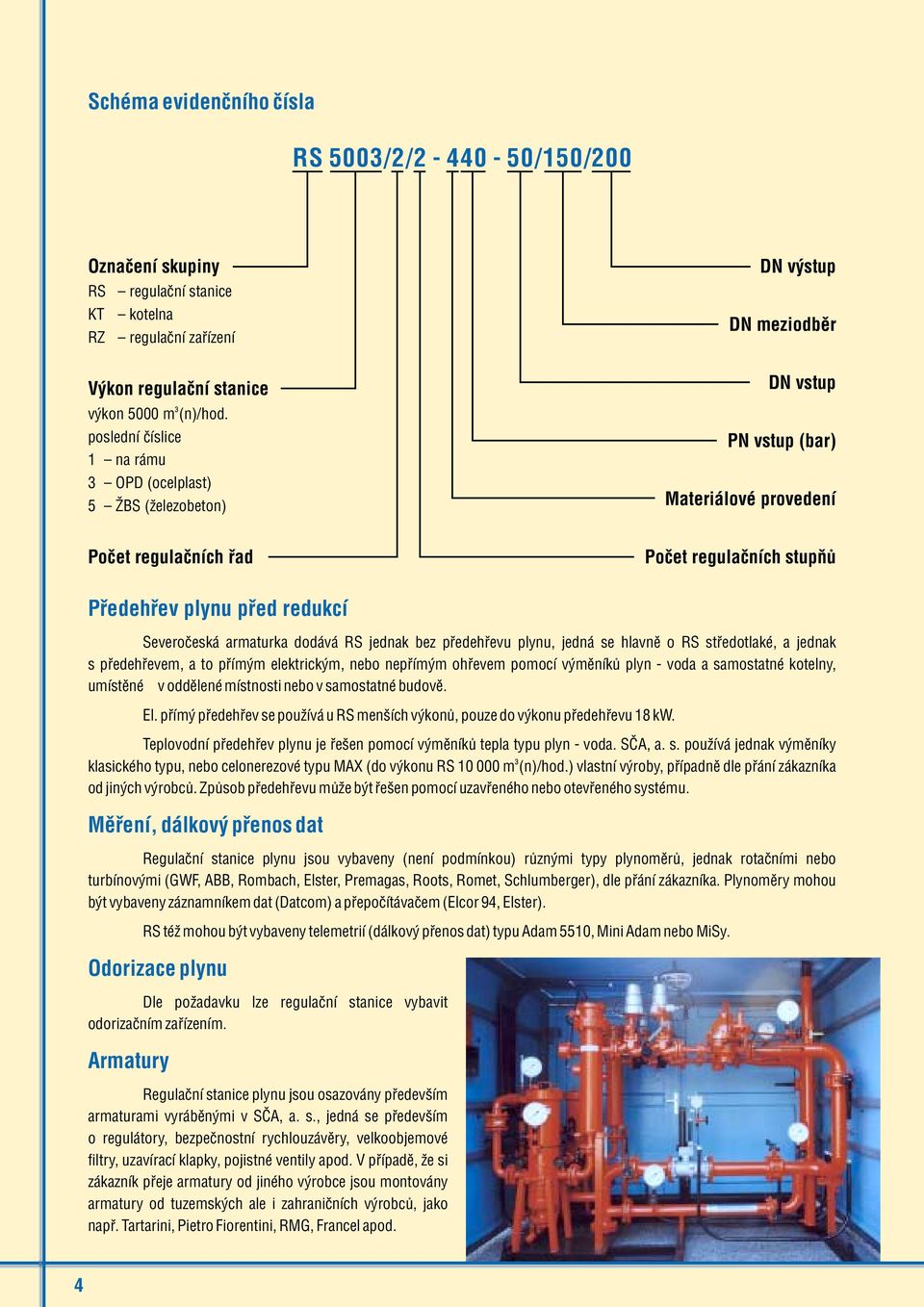

4 Schéma evidenèního èísla RS 5003/2/ /150/200 Oznaèení skupiny RS regulaèní stanice KT kotelna RZ regulaèní zaøízení Výkon regulaèní stanice výkon 5000 m (n)/hod. poslední èíslice 1 na rámu 3 OPD (ocelplast) 5 ŽBS (železobeton) DN výstup DN meziodbìr DN vstup PN vstup (bar) Materiálové provedení Poèet regulaèních øad Poèet regulaèních stupòù Pøedehøev plynu pøed redukcí Severoèeská armaturka dodává RS jednak bez pøedehøevu plynu, jedná se hlavnì o RS støedotlaké, a jednak s pøedehøevem, a to pøímým elektrickým, nebo nepøímým ohøevem pomocí výmìníkù plyn - voda a samostatné kotelny, umístìné v oddìlené místnosti nebo v samostatné budovì. Mìøení, dálkový pøenos dat Odorizace plynu Armatury El. pøímý pøedehøev se používá u RS menších výkonù, pouze do výkonu pøedehøevu 18 kw. Teplovodní pøedehøev plynu je øešen pomocí výmìníkù tepla typu plyn - voda. SÈA, a. s. používá jednak výmìníky klasického typu, nebo celonerezové typu MAX (do výkonu RS m (n)/hod.) vlastní výroby, pøípadnì dle pøání zákazníka od jiných výrobcù. Zpùsob pøedehøevu mùže být øešen pomocí uzavøeného nebo otevøeného systému. Regulaèní stanice plynu jsou vybaveny (není podmínkou) rùznými typy plynomìrù, jednak rotaèními nebo turbínovými (GWF, ABB, Rombach, Elster, Premagas, Roots, Romet, Schlumberger), dle pøání zákazníka. Plynomìry mohou být vybaveny záznamníkem dat (Datcom) a pøepoèítávaèem (Elcor 94, Elster). RS též mohou být vybaveny telemetrií (dálkový pøenos dat) typu Adam 5510, Mini Adam nebo MiSy. Dle požadavku lze regulaèní stanice vybavit odorizaèním zaøízením. Regulaèní stanice plynu jsou osazovány pøedevším armaturami vyrábìnými v SÈA, a. s., jedná se pøedevším o regulátory, bezpeènostní rychlouzávìry, velkoobjemové filtry, uzavírací klapky, pojistné ventily apod. V pøípadì, že si zákazník pøeje armatury od jiného výrobce jsou montovány armatury od tuzemských ale i zahranièních výrobcù, jako napø. Tartarini, Pietro Fiorentini, RMG, Francel apod. 4

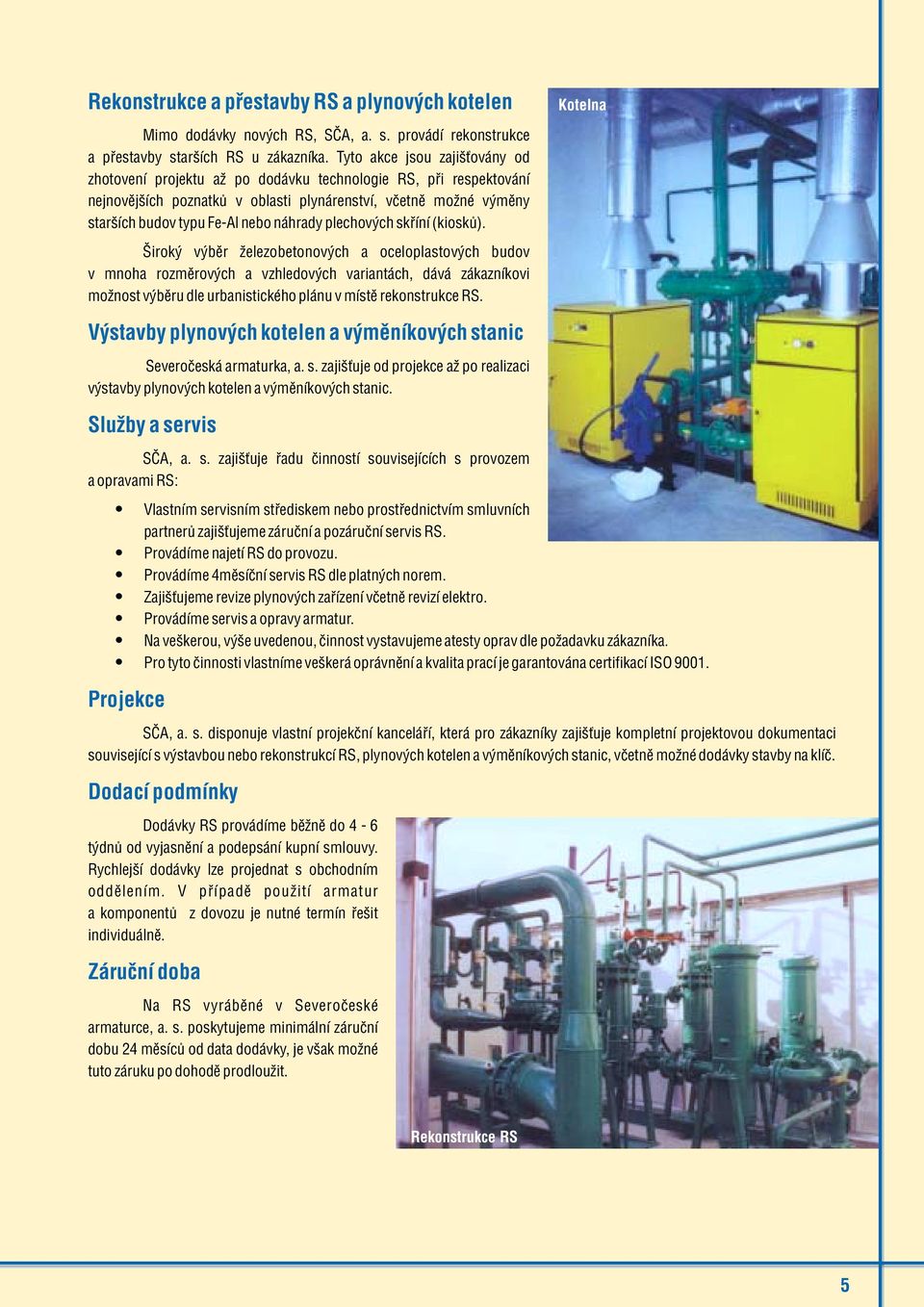

5 Rekonstrukce a pøestavby RS a plynových kotelen Kotelna Mimo dodávky nových RS, SÈA, a. s. provádí rekonstrukce a pøestavby starších RS u zákazníka. Tyto akce jsou zajišťovány od zhotovení projektu až po dodávku technologie RS, pøi respektování nejnovìjších poznatkù v oblasti plynárenství, vèetnì možné výmìny starších budov typu Fe-Al nebo náhrady plechových skøíní (kioskù). Široký výbìr železobetonových a oceloplastových budov v mnoha rozmìrových a vzhledových variantách, dává zákazníkovi možnost výbìru dle urbanistického plánu v místì rekonstrukce RS. Výstavby plynových kotelen a výmìníkových stanic Severoèeská armaturka, a. s. zajišťuje od projekce až po realizaci výstavby plynových kotelen a výmìníkových stanic. Služby a servis SÈA, a. s. zajišťuje øadu èinností souvisejících s provozem a opravami RS: Projekce Vlastním servisním støediskem nebo prostøednictvím smluvních partnerù zajišťujeme záruèní a pozáruèní servis RS. Provádíme najetí RS do provozu. Provádíme 4mìsíèní servis RS dle platných norem. Zajišťujeme revize plynových zaøízení vèetnì revizí elektro. Provádíme servis a opravy armatur. Na veškerou, výše uvedenou, èinnost vystavujeme atesty oprav dle požadavku zákazníka. Pro tyto èinnosti vlastníme veškerá oprávnìní a kvalita prací je garantována certifikací ISO SÈA, a. s. disponuje vlastní projekèní kanceláøí, která pro zákazníky zajišťuje kompletní projektovou dokumentaci související s výstavbou nebo rekonstrukcí RS, plynových kotelen a výmìníkových stanic, vèetnì možné dodávky stavby na klíè. Dodací podmínky Dodávky RS provádíme bìžnì do 4-6 týdnù od vyjasnìní a podepsání kupní smlouvy. Rychlejší dodávky lze projednat s obchodním oddìlením. V pøípadì použití armatur a komponentù z dovozu je nutné termín øešit individuálnì. Záruèní doba Na RS vyrábìné v Severoèeské armaturce, a. s. poskytujeme minimální záruèní dobu 24 mìsícù od data dodávky, je však možné tuto záruku po dohodì prodloužit. Rekonstrukce RS 5

6 Regulaèní stanice plynu Severoèeská armaturka, a. s. vyrábí mimo bìžných regulaèních stanic vyšších výkonù RS farmáøské, které jsou vyrábìny jednoøadé, ve dvou výkonnostních variantách: Malá farmáøská RS pro 3-5 domácností Farmáøská RS pro malé prùmyslové odbìratele Malá farmáøská regulaèní stanice Použití 3 Farmáøská RS (malá do 30 m (n)/hod.) slouží pro plynofikaci samot (farem) ležících v bezprostøední blízkosti dálkovodù VTL nebo VVTL zemního plynu a zajišťuje hrubou regulaci ze vstupního tlaku 1,5 4 MPa u provedení: RS 13/1/ /25 RS 11/1/ /25 a ze vstupního tlaku 1,5 6,3 MPa u provedení: RS 13/1/ /25 RS 11/1/ /25 na konstantní výstupní pøetlak 0,2 MPa. Na vlastní spotøební tlak (NTL v rozsahu 1 5 kpa) je nutné osadit vhodnou domovní regulaèní soupravou s plynomìrem. Technologické zaøízení Technologické zaøízení je sestaveno dle ÈSN EN Je smontováno na samonosném rámu, který slouží ke snadné pøepravì a montáži zaøízení. Vstupní mezikus s tlakomìrem 0 6,3 MPa o 100 mm je ukonèen kulovým uzávìrem G1/4 " (1) viz. schéma. Mezi vstupní kulový kohout (1) a bezpeènostní rychlouzávìr (4) je vložen filtraèní mezikus (3), který je pøístupný po demontáži propojovací trubky a povolení pojistného aretaèního šroubu. Demontáž za úèelem èištìní filtraèní vložky se provede pøi náznaku snížení výkonu RS (samovolný pokles výstupního pøetlaku pøi konstantním výkonu). Armaturou, zajišťující bezpeèný provoz, je rychlouzavírací ventil (4), který uzavøe prùtok plynu pøi hodnotách výstupního pøetlaku nad nebo pod nastavené meze. Skupina ètyø pøedehøevù Y 6111 (5) zajišťuje trvalé pøedehøívání plynu pøed redukcí, a to i v dobì, kdy RS má nulový odbìr. Tento zpùsob ohøevu snižuje poøizovací náklady na RS o nákladnou regulaci teploty. Pøedehøátý plyn je redukován v redukèním ventilu (6) na hodnotu 0,2 MPa. Tato hodnota je dána možností využití nejvìtšího èinného prùmìru membrány, což ovlivòuje pøesnost nastavení hodnoty výstupního pøetlaku. Redukèní ventil vychází z koncepce øídících ventilù C a využívá vìtšinu dílcù této armatury osvìdèené jako øídící ventil u typu C Ve skøíni Bez skøínì na rámu PN 40 PN 64 PN 40 PN 64 RS 13/1/1 440 DN 25/25 s elektrickým ohøevem RS 13/1/1 463 DN 25/25 s elektrickým ohøevem, RS 11/1/1 440 DN 25/25 s elektrickým ohøevem RS 11/1/1 463 DN 25/25 s elektrickým ohøevem 6

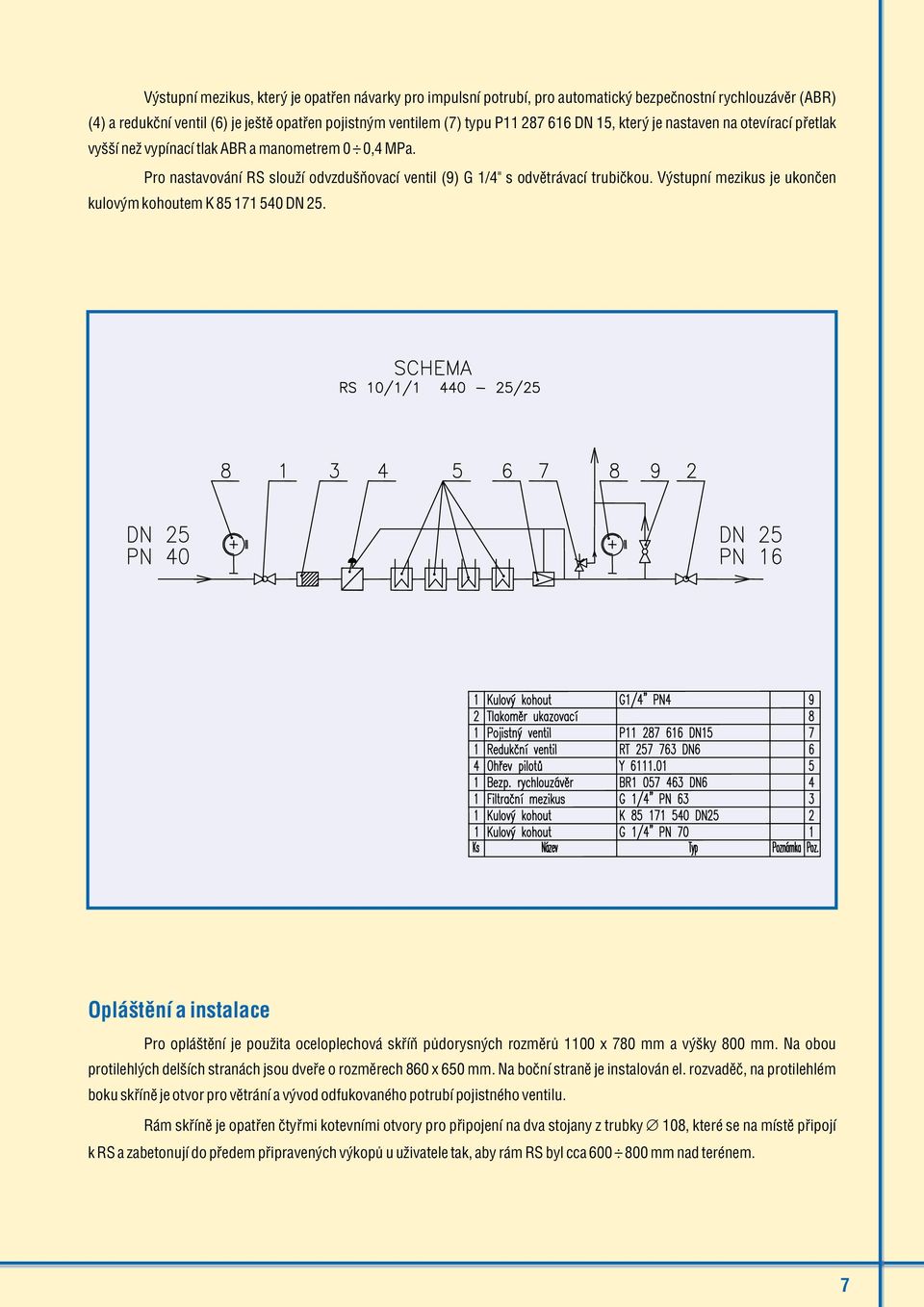

7 Výstupní mezikus, který je opatøen návarky pro impulsní potrubí, pro automatický bezpeènostní rychlouzávìr (ABR) (4) a redukèní ventil (6) je ještì opatøen pojistným ventilem (7) typu P DN 15, který je nastaven na otevírací pøetlak vyšší než vypínací tlak ABR a manometrem 0 0,4 MPa. Pro nastavování RS slouží odvzdušòovací ventil (9) G 1/4" s odvìtrávací trubièkou. Výstupní mezikus je ukonèen kulovým kohoutem K DN 25. Opláštìní a instalace Pro opláštìní je použita oceloplechová skøíò pùdorysných rozmìrù 1100 x 780 mm a výšky 800 mm. Na obou protilehlých delších stranách jsou dveøe o rozmìrech 860 x 650 mm. Na boèní stranì je instalován el. rozvadìè, na protilehlém boku skøínì je otvor pro vìtrání a vývod odfukovaného potrubí pojistného ventilu. Rám skøínì je opatøen ètyømi kotevními otvory pro pøipojení na dva stojany z trubky 108, které se na místì pøipojí k RS a zabetonují do pøedem pøipravených výkopù u uživatele tak, aby rám RS byl cca mm nad terénem. 7

8 Farmáøská regulaèní stanice Použití Vzhledem k postupu plynofikace, kdy jsou plynofikovány napojením na vysokotlaký øád i pomìrnì malé obce, samoty a provozovny, vznikla potøeba øešit podmínky regulace tlaku plynu VTL- STL a VTL-NTL co možná nejjednodušeji a tedy i nejlevnìji. Je nehospodárné øešit pøipojení malé obce v blízkosti VTL øádu 3 a odbìrem do 200 m (n)/hod. klasickou regulaèní stanicí. Proto Severoèeská armaturka, a. s. vyvinula regulaèní stanici malých 3 (do 200 m (n)/hod.) výkonù, tzv. farmáøskou regulaèní stanici v souladu s technickým doporuèením ÈSN EN Regulace plynu mùže být touto stanicí provedena: Ve skøíni PN 40 PN 40 Bez skøínì PN 40 RS 205/1/1 440 DN 25/50 železobetonová skøíò, plechové dveøe, s elektrickým ohøevem plynu RS 205/1/1 440 DN 25/50 železobetonová skøíò, hliníkové dveøe, s elektrickým ohøevem plynu RS 201/1/1 440 DN 25/50 s elektrickým ohøevem plynu z na VTL STL VTL NTL typ stanice jednostupòová dvoustupòová Pøedehøev zajišťuje elektrický pøedehøívaè plynu. Všechny armatury (s výjimkou kulových kohoutù) jsou tuzemské výroby. Osazení mìøícími a registraèní pøístroji závisí na konkrétních požadavcích zákazníka (jako registraèní pøístroj standardnì dodáván DATCOM). RS je pøizpùsobena pro montáž telemetrického zaøízení. Regulaèní stanice plynu je standardnì umístìna v železobetonovém skeletu menších rozmìrù. U tohoto opláštìní lze volit barevný odstín jednotlivých èástí skøínì. RS zajišťuje regulaci ze vstupního tlaku 1,5 4 MPa na konstantní výstupní tlak 0,3 MPa (lze alternativnì volit z intervalu 0,2 0,4 MPa). Popis technologického zaøízení Technologické zaøízení je sestaveno dle ÈSN EN Je smontováno na rámu, který slouží ke snadné pøepravì a montáži zaøízení. Vstupní mezikus s tlakomìrem 0 4 MPa o 100 mm je ukonèen kulovým uzávìrem G 1/2 " (1) viz. schéma. Za vstupním kulovým kohoutem je do spodní èásti RS umístìn filtr (4). Výmìna filtraèní vložky se provede pøi pøekroèení hodnoty tlakové diference. Diferenèní manometr (13) je vybaven vleènou ruèièkou tzn. je možno zaznamenat maximální tlak. diferenci v prùbìhu celého dne. Pøedehøev plynu pøed redukcí zajišťuje elektrický pøedehøívaè. Pøedehøívaè je regulován jednoduchou regulací, která zajišťuje konstantní výstupní teplotu zemního plynu na výstupu z regulaèní stanice. 8

9 Armaturou, zajišťující bezpeèný provoz, je bezpeènostní rychlouzávìr (5), který uzavøe prùtok plynu pøi hodnotách výstupního pøetlaku nad nebo pod nastavené meze. Pøedehøátý plyn je redukován v redukèním ventilu (7) na hodnotu 0,3 MPa (Hodnotu výstupního tlaku lze nastavit z intervalu 0,2 0,4 MPa). Redukèní ventil je pøímoèinný a jeho provedení je rohové. Výstupní mezikus je opatøen návarky pro impulsní potrubí, pro automatický bezpeènostní rychlouzávìr (ABR) (5), redukèní ventil (7), pojistným ventilem (12), který je nastaven na otevírací pøetlak vyšší než vypínací tlak ABR, manometrem 0 0,4 MPa a bimetalovým teplomìrem. Tento mezikus je uzpùsoben pro montáž plynomìru. Odvzdušòovací ventil (9) G 1/4" s odvìtrávací trubièkou slouží k vypuštìní plynu z výstupního potrubí RS pøi seøizování bezpeènostního rychlouzávìru a regulátoru. Výstupní mezikus je ukonèen motýlkovou klapkou (2). Celkový obtok RS se skládá z uzávìru na vstupní èásti obtoku (1) (kulový kohout) a ruèního regulaèního ventilu. Tento obtok slouží k nouzové ruèní regulaci. K registraci výstupního tlaku a výstupní teploty slouží elektronický záznamník dat DATCOM. Opláštìní Pro opláštìní je použit železobetonový skelet pùdorysných rozmìrù 1450 x 900 mm a výšky cca 1600 mm (zkosená støecha). V pøední delší stranì jsou umístìny dvoukøídlé dveøe. Na boèní stranì je instalován el. rozvadìè. Na obou protilehlých boèních stranách jsou otvory pro vìtrání. Vývod odfukovaného potrubí pojistného ventilu je umístìn v zadní stranì. Skøíò je opatøena v podlaze ètyømi kotevními deskami pro pøipojení k základùm. 9

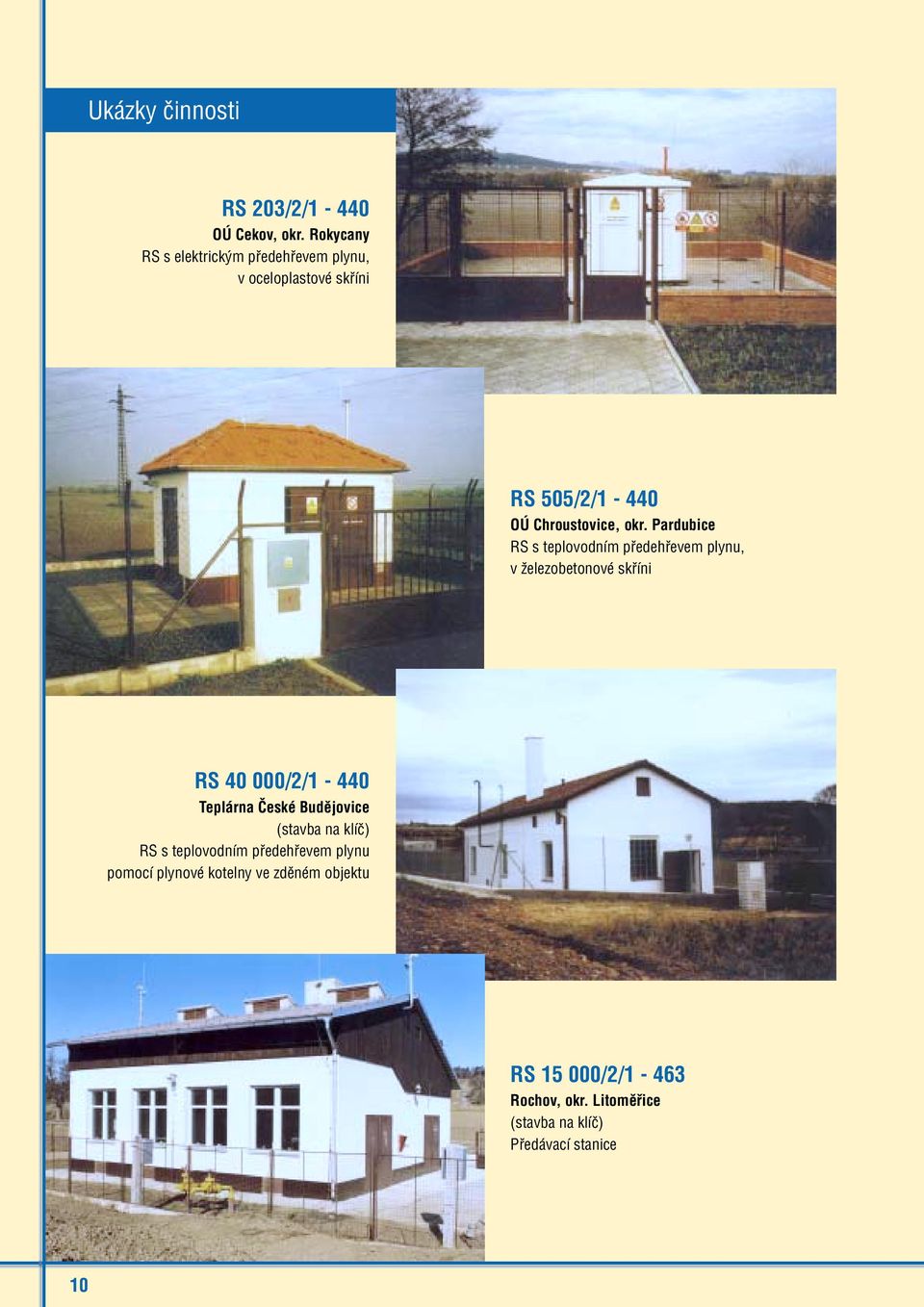

10 Ukázky èinnosti RS 203/2/1-440 OÚ Cekov, okr. Rokycany RS s elektrickým pøedehøevem plynu, v oceloplastové skøíni RS 505/2/1-440 OÚ Chroustovice, okr. Pardubice RS s teplovodním pøedehøevem plynu, v železobetonové skøíni RS /2/1-440 Teplárna Èeské Budìjovice (stavba na klíè) RS s teplovodním pøedehøevem plynu pomocí plynové kotelny ve zdìném objektu RS /2/1-463 Rochov, okr. Litomìøice (stavba na klíè) Pøedávací stanice 10

11 Pøehled dodávaných budov Severoèeská armaturka, a. s. dodává spolu s technologií RS budovy ze železobetonu, oceloplastu nebo budovy zdìné dle projektu tzv. na klíè. Železobetonové budovy firmy Betonbau Tyto železobetonové budovy jsou masivní prostorové buòky z jakostního betonu, které jsou zhotoveny technologií zvonového lití jako jeden železobetonový monolit stìn a podlahy. Toto øešení má výhodu pøedevším v konstrukèní stabilitì celého tìlesa a v jeho celkové životnosti. Odpadají jakékoliv konstrukèní spoje, které jsou vždy slabou stránkou tìles zhotovovaných z více èástí.tato speciální výroba zabezpeèuje stálost tìlesa hlavnì pøi manipulaci a transportu. Støechy Dalším dùležitým prvkem budovy regulaèních stanic je støecha. Ta je dodávána buï v standardním systému BETONBAU, tzn. plochá vanová støecha nebo valbová lehké konstrukce z ocelových žárovì zinkovaných profilù, s krytinou Bramac nebo jiné dle pøání zákazníka, vèetnì okapového systému a ochrany proti blesku. Vnitønídispozice Vnitøní dispozice je upravitelná dle pøání zákazníka. Severoèeská armaturka, a. s. nabízí ve spolupráci s firmou BETONBAU øadu variant vnitøního uspoøádání budov pro technolofie RS ve variantách s oddìlenou kotelnou(pøepážka)nebobezpøepážky. Vzhled budovy BETONBAU Vysoká úroveò designu budov je samozøejmostí. Povrch betonu je opatøen povrchovou vrstvou z vodoodpuditelné omítky pojené syntetickou pryskyøicí. Je možno si vybrat rùzné barevné odstíny (viz vzorník barev Betonbau). Spodní a støešní sokl jsou zpravidla barevnì odlišeny. Všechny ocelové prvky, napø. konstrukce støechy nebo zárubnì, jsou žárovì zinkovány. Je možné dodávat další varianty povrchové úpravy, mj. omítka z vymývatelného betonu, kabøincový povrch a øada dalších. Dveøe Jsou dodávány dle pøání zákazníka laminátové nebo hlíníkové s možností použití bezpeènostních zámkù, zejména pro èást kotelny. Vìtrání Vìtrání je dimenzováno v souladu s ÈSN a mùže být øešeno podle požadavkù zákazníka na míru útlumu hluku až 43 db. Prostupy Prùchody pro vstupní a výstupní potrubí lze umístit kamkoliv v podlahové desce, základech, stìnách nebo støeše a utìsnit je. 11

12 Rozmìry Rozmìry budov pro RS vycházejí z rastru firmy BETONBAU a Severoèeská armaturka, a. s. nabízí 10 typù budov s pøepážkou, která oddìluje kotelnu a 8 typù bez pøepážky: Vnìjší rozmìr Vnitøní celk.hmotnost Typ budovy Vnitøní rozmìr Poèet Rozmìr vrat Rozmìr dveøí (dxš) v m výška splochou s kotelnou kotelny vrat šxvvm kotelna šxv v m A B budovy støechou UF 2536p 3,58 2,50 0,480 x 2,255 3, ,0 x 2,1 0,9 x 2,1 15,5 t UF 2542p 4,18 2,50 0,480 x 2,255 3, ,0 x 2,1 0,9 x 2,1 15,0 t UF 3024p 2,38 2,98 0,480 x 2,135 3, ,0 x 2,1 0,9 x 2,1 15,3 t UF 3054p 5,38 2,98 1,010 x 2,770 3, ,6 x 2,1 0,9 x 2,1 21,1 t UF 3078p 7,78 2,98 1,600 x 2,780 3, ,6 x 2,1 0,9 x 2,1 31,0 t UF 3542p 4,18 3,48 0,710 x 3,270 3, ,6 x 2,1 0,9 x 2,1 23,0 t UF 3548p 4,78 3,48 1,010 x 3,270 3, ,6 x 2,1 0,9 x 2,1 26,0 t UF 3554p 5,38 3,48 1,010 x 3,270 3, ,6 x 2,1 0,9 x 2,1 28,0 t UF 3560p 5,98 3,48 1,010 x 3,270 3, ,6 x 2,1 0,9 x 2,1 33,0 t UF 3566p 6,28 3,48 1,010 x 3,270 3, ,6 x 2,1 0,9 x 2,1 33,0 t Typ budovy Vnìjší rozmìr (dxš) v m vnitøní výška rozmìr celk.hmotnost poèet vrat bez kotelny A B budovy šxvvm plochou søechou UF ,38 2,98 3, ,0 x 2,1 9,5 t UF ,98 2,98 3, ,6 x 2,1 21,8 t UF ,58 2,98 3, ,6 x 2,1 23,5 t UF ,18 2,98 3, ,6 x 2,1 29,4 t UF ,78 2,98 3, ,6 x 2,1 31,0 t UF ,18 3,48 3, ,6 x 2,1 21,0 t UF ,78 3,48 3, ,6 x 2,1 23,0 t UF ,38 3,48 3, ,6 x 2,1 25,5 t Instalace, montáž, technologie RS Další pøedností budov pro reg. stanice typu BETONBAU je možnost provádìt montáž technologie RS pøímo u výrobce SÈA, a. s., a to hlavnì stropní èástí, nebo je možné provádìt montáž u výrobce budovy. Doprava, montáž, servis Doprava a instalace celých regulaèních stanic je zajišťována vlastním odborným personálem dle dohodnutého termínu. Budova je vybavena montážními otvory pro snadnou manipulaci na staveništi pomocí speciálních pøípravkù. 12

13 Vzorník barev budov BETONBAU Standardní barva / vnitøní stìny Standardní barvy / omítka Zvláštní barvy* / omítka * za pøíplatek 13

14 Pøíklady dispozièního øešení UF budova bez kotelny - s plochou støechou 14

15 UF budova bez kotelny - s plochou støechou 15

16 16 UF budova s kotelnou - s plochou støechou

17 UF budova s kotelnou - s plochou støechou 17

18 Pøíklady použití budov BETONBAU s pøepážkou a k tomu jednotlivé druhy RS s kotelnou Typ Typ RS PN vstup DN vstup/dn výstup p 1 [MPa] p 2 [MPa] UF2536 RS 205/2/ /50 1,7 0,2-0,1 UF2536 RS 505/2/ /80 2,5-3,2 0,3-0,4 UF2542 RS 505/2/ /125 0,1-0,4 0,0021 UF2542 RS 205/2/ /80 2,0-4,0 0,4 UF2542 RS 405/2/ /100 1,7-2,4 0,3 UF2542 RS 505/2/ /100 1,5-4 0,4 UF2542 RS 805/2/ /150 1,2-2,5 0,3 UF3024 RS 205/2/ /50 1,7 0,1 UF3024 RS 505/2/ /80 2,5-3,2 0,3 UF3054 RS 1205/2/ /200 0,1-0,4 0,0021 UF3054 RS 1205/2/ /100 1,2-4 0,3 UF3054 RS 1505/2/ /100 2,5-4 0,3 UF3054 RS 2205/2/ /150 1,2-4 0,3 UF3054 RS 2505/2/ /150 1,2-4 0,3 UF3054 RS 1205/2/ /80 6,3 0,3 UF3054 RS 4005/2/ / ,5 0,3 UF3078 RS 10005/2/ /300 3,0-4,0 0,095 UF3542 RS 205/2/ /80 2,0-4,0 0,4 UF3542 RS 405/2/ /100 1,7-2,4 0,3 UF3542 RS 505/2/ /100 1,5-4 0,4 UF3542 RS 805/2/ /150 1,2-2,5 0,3 UF3548 RS 505/2/ / ,3 UF3548 RS 1205/2/ /100 0,6-4 0,2-0,3 UF3554 RS 805/2/ /100 1,6-2,5 0,3 UF3554 RS 1205/2/ /150 1,8-4 0,3 UF3554 RS 1505/2/ /150 1,8-4 0,3 UF3554 RS 2005/2/ /150 1,8-4 0,3 UF3554 RS 3005/2/ / ,5 0,4 UF3554 RS 5005/2/ /150 1,5-4 0,3 UF3554 RS 1205/2/ /80 6,3 0,3 UF3560 RS 2005/2/ /100/150 1,5-2,3 0,3 UF3566 RS 2005/2/ /100/150 1,5-2,3 0,3 18

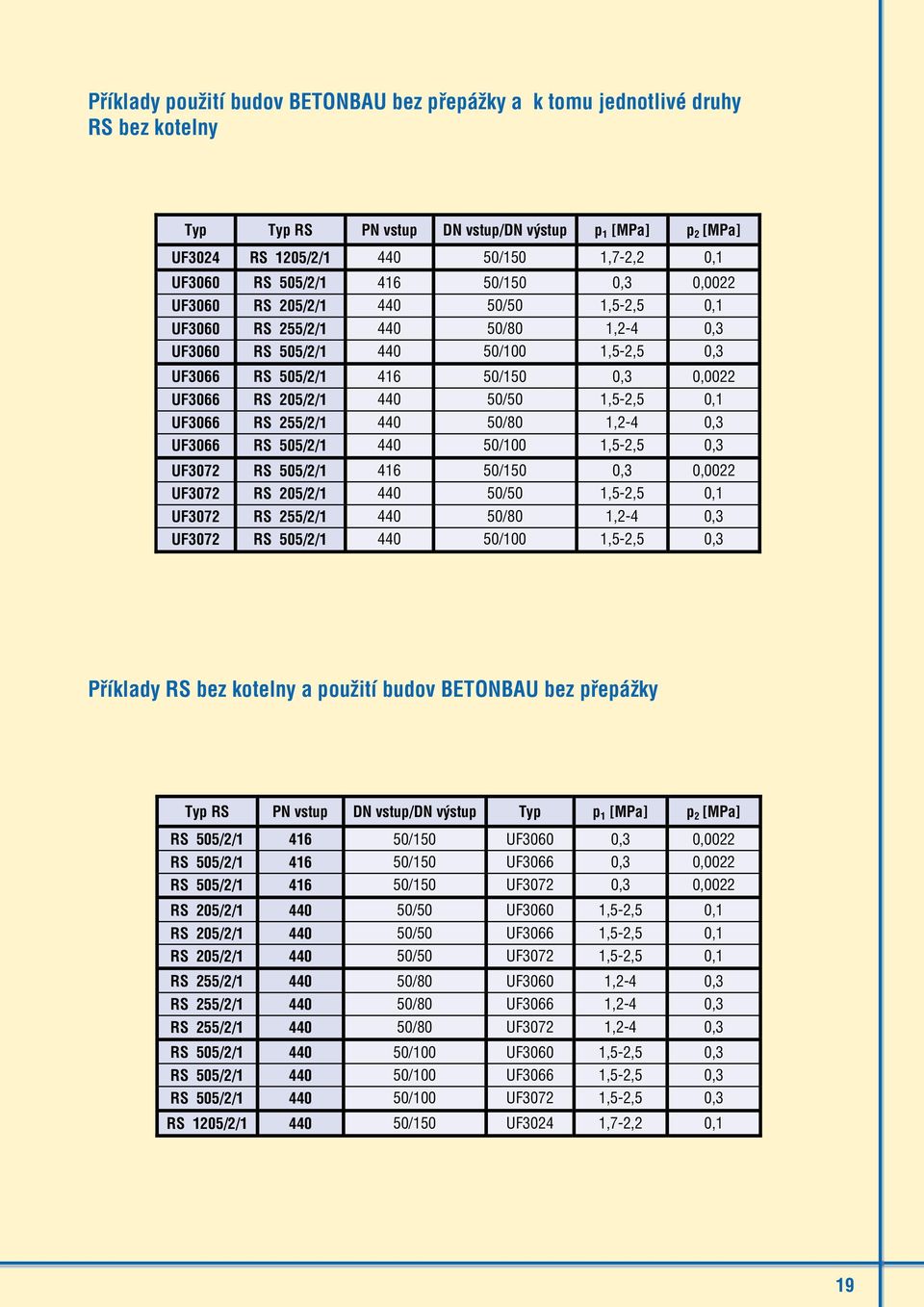

19 Pøíklady použití budov BETONBAU bez pøepážky a k tomu jednotlivé druhy RS bez kotelny Typ Typ RS PN vstup DN vstup/dn výstup p 1 [MPa] p 2 [MPa] UF3024 RS 1205/2/ /150 1,7-2,2 0,1 UF3060 RS 505/2/ /150 0,3 0,0022 UF3060 RS 205/2/ /50 1,5-2,5 0,1 UF3060 RS 255/2/ /80 1,2-4 0,3 UF3060 RS 505/2/ /100 1,5-2,5 0,3 UF3066 RS 505/2/ /150 0,3 0,0022 UF3066 RS 205/2/ /50 1,5-2,5 0,1 UF3066 RS 255/2/ /80 1,2-4 0,3 UF3066 RS 505/2/ /100 1,5-2,5 0,3 UF3072 RS 505/2/ /150 0,3 0,0022 UF3072 RS 205/2/ /50 1,5-2,5 0,1 UF3072 RS 255/2/ /80 1,2-4 0,3 UF3072 RS 505/2/ /100 1,5-2,5 0,3 Pøíklady RS bez kotelny a použití budov BETONBAU bez pøepážky Typ RS PN vstup DN vstup/dn výstup Typ p 1 [MPa] p 2 [MPa] RS 505/2/ /150 UF3060 0,3 0,0022 RS 505/2/ /150 UF3066 0,3 0,0022 RS 505/2/ /150 UF3072 0,3 0,0022 RS 205/2/ /50 UF3060 1,5-2,5 0,1 RS 205/2/ /50 UF3066 1,5-2,5 0,1 RS 205/2/ /50 UF3072 1,5-2,5 0,1 RS 255/2/ /80 UF3060 1,2-4 0,3 RS 255/2/ /80 UF3066 1,2-4 0,3 RS 255/2/ /80 UF3072 1,2-4 0,3 RS 505/2/ /100 UF3060 1,5-2,5 0,3 RS 505/2/ /100 UF3066 1,5-2,5 0,3 RS 505/2/ /100 UF3072 1,5-2,5 0,3 RS 1205/2/ /150 UF3024 1,7-2,2 0,1 19

20 Technologické domky firmy VARIEL, a. s. Jedná se o budovy s ocelovou konstrukcí a s opláštìním a støechou ze skelného laminátu. Sklolaminátové opláštìní zaruèuje tìmto objektùm vysokou životnost pøi zcela minimálních nárocích na údržbu. Použití tìchto budov je vhodné pøedevším tam, kde je z technických èi technologických dùvodù nezbytné øešit potøebu rychlého uvedení do provozu. Konstrukce Konstrukce je svaøena z tenkostìnných ocelových profilù, která je opláštìna na kratších stranách sklolaminátovými deskami. Pøední a zadní stìna je tvoøena dvoukøídlými sklolaminátovými vraty. Vrata Jsou uzamykatelná s možností zajištìní v otevøené poloze. V levém køídle vrat je zalaminována výdøeva pro uchycení montážní polièky. Støecha Je sklolaminátová, ve tvaru nízkého jehlanu s komínkem pro odvìtrání. Konstrukce støechy je sendvièová, s tepelnou izolací 30 mm polyuretanu. Povrchová úprava Vnìjší gelcoatová zákazníka. strana laminátových dílù je vyrobena v barevných odstínech stupnice RAL dle požadavku Hoølavost použitých materiálù Všechny laminátové dílce jsou pøidáním zhášedel do polyesterové pryskyøice vyrobeny jako tìžce hoølavé v samozhášivé úpravì. Vyhovují zaøazení do skupiny "C" ÈSN Doprava a instalace Je zajišťována ve smontovaném stavu spolu s technologií reg. stanice na místo stavby ze Severoèeské armaturky, a. s. dle dohodnutých termínù se zákazníkem. Rozmìry technologických domkù Typ Vnìjší rozmìry (mm) Délka Šíøka Výška Hmotnost (kg) bez technologie RS OPD 1/2 RS OPD 2/3 RS V D Š 20

21 Pøíklady použití budov VARIEL bez pøepážky a jednotlivých druhù RS Typ Typ RS PN vstup DN vstup/dn výstup p 1 [MPa] p 2 [MPa] OPD 1/2 RS 303/1/ /100 0,2-0,3 0,015 OPD 1/2 RS 503/1/ /100 0,3 0,02 OPD 1/2 RS 603/1/ /80 0,3 0,05 OPD 1/2 RS 83/1/ /50 0,05-0,3 0,003-0,005 OPD 1/2 RS 253/1/ /40/80 0,23-0,2 0,002 OPD 1/2 RS 403/1/ /100 0,3 0,02 OPD 1/2 RS 403/2/ /100 0,1 0,003 OPD 1/2 RS 523/1/ /80 0,15-0,28 0,1 OPD 1/2 RS 203/1/ /80 2,5 0,0023 OPD 1/2 RS 203/2/ /50 0,1 0,3 OPD 1/2 RS 403/1/ /100 1,5-4 0,002 OPD 1/2 RS 503/1/ /80 3,0-4,0 0,1 OPD 1/2 RS 503/2/ /80 0,8-4 0,3 OPD 1/2 RS 703/2/ /80 1,5-2,3 0,3 OPD 1/2 RS 753/1/ /100 1,7-4 0,1 OPD 2/3 RS 403/1/ /100 0,08-0,3 0,02 OPD 2/3 RS 803/1/ /100 0,1-0,3 0,05 OPD 2/3 RS 1003/2/ /150/100 0,17-0,19 0,005 OPD 2/3 RS 1203/2/ /150 0,6-0,8 0,03 OPD 2/3 RS 1503/1/ /200 0,3 0,0025 OPD 2/3 RS 2203/1/ /100/100 0,3 0,025 OPD 2/3 RS 503/1/ /100 2,5-4 0,1 OPD 2/3 RS 503/2/ /100 1,7-4 0,02 OPD 2/3 RS 703/2/ /80 2,5-4 0,3 OPD 2/3 RS 1203/2/ / ,5 0,1 OPD 2/3 RS 2003/1/ /100 1,4-4 0,3 OPD 2/3 RS 2003/2/ /100 2,7-4 0,3 OPD 2/3 RS 303/2/ / ,3 0,05-0,8 OPD 2/3 RS 1203/2/ /50 2-6,3 0,8 21

22 Budovy firmy Sloupárna Majdalena, s. r. o. Tyto stavební objekty pro umístìní technologie regulaèní stanice plynu jsou samonosnou skoøepinovou konstrukcí z monolitického betonu, se samostatnou støešní ocelovou konstrukcí. Základní konstrukci tvoøí stìny o tl. 100 mm vyztužené tak, aby bylo možné manipulovat i s technologií. Prostory pro umístìní kotelny, která slouží pro ohøev plynu pøed redukcí, jsou plynotìsnì oddìleny od technologie RS. Støecha Støecha je dle požadavku odbìratele pøevážnì valbová s krytinou "Bramac". Variantnì je dodávána s krytinou asfaltová šindel nebo s plochou støechou. Konstrukce krovu ocelová, bez podhledu, s požární pøepážkou. Vìtrání (odvod) je umístìno ve støeše ventilaèními taškami. Øímsy jsou obloženy materiálem "Ewerwood", okapy jsou plastové, vèetnì svodù, velikosti, která vyhovuje všem srážkovým pásmùm. Souèástí dodávky je ochrana proti blesku. Povrchová úprava Povrchovou úpravou železobetonové konstrukce jsou fasádní nastavované omítky s plastickým, pøípadnì hladkým povrchem. Barevné provedení dle požadavku odbìratele. Spodní èást - sokl je obložen keramickými páskami barvy hnìdé na výšku 40 cm. Vnitøní úpravy stìn jsou z vápenné omítky (štuková), bílená vápnem. Dveøe Dveøe, vrata jsou dodávány ze sklolaminátu, pøípadnì ocelové, kromì bìžnì dodávaných otevíracích vrat lze dodávat i vrata výklopná. Ve variantách lze dveøe a vrata nahradit oknem dle pøání odbìratele. Podlaha Podlaha je tvoøena železobetonovým panelem (pevnì spojený se svislými konstrukcemi regulaèní stanice). Podlahový panel má otvory pro vstup a výstup plynového potrubí a zabetonované ocelové prvky pro uchycení technologie. Rovnìž jsou zde umístìny drážky pro rozvod elektrické energie. Zároveò s budovou mohou být dodávány i prefabrikované základy dle pøání odbìratele (viz náèrtek). Vnitøní dispozice Vnitøní dispozice je øešena dle pøání odbìratele ve variantách bez pøepážky a variantì s pøepážkou pro umístìní kotelny pro pøedehøev plynu. Stavebnì technické øešení Stavebnì technické øešení regulaèních stanic je možno pøizpùsobit dle požadavku investora, podmínkám územního plánování apod. Rozmìry Rozmìry budov pro RS vycházejí z možností výrobce a lze je po dohodì s výrobcem upravit. Budovy jsou vyrábìny v základních velikostech tak, jak je patrné z tabulky a ukázek stavebního provedení. Vnìjší rozmìry vyrábìných typù budov Typ délka (mm) šíøka (mm) šíøka kotelny (mm) Bez kotelny S kotelnou S kotelnou S kotelnou S kotelnou

23 Skøíò železobetonová s plynotìsnou pøepážkou (rozmìr 5150 x 2800) 23

24 24 Skøíò železobetonová bez plynotìsné pøepážky (rozmìr 3950 x 2110)

25 Certifikace Naším hlavním cílem je a vždy bylo dodávat zákazníkovi takové výrobky, které budou splòovat jeho požadavky a souèasnì budou ve shodì s pøíslušnými technickými normami a souvisejícími pøedpisy. Severoèeská armaturka, a. s. si byla vìdoma, že takového cíle je možné dosáhnout pouze v podmínkách zavedeného systému øízení jakosti. Jako jedna z prvních firem u oboru armatur získala v roce 1994 certifikát systému jakosti v rozsahu požadavku kriteriální normy EN ISO Mimo systémového certifikátu je naše spoleènost tam, kde je to nutné nebo vhodné držitelem výrobkových certifikátù. 25

26 Dotazník pro regulaèní stanice SEVEROÈESKÁ ARMATURKA,, a. s. Ústí nad Labem Poptávka: Objednávka: ano ano ne ne Název akce: Jméno: Adresa: Pøedpokládaný termín realizace: tel.: fax: Parametry Druh plynu: Pož. výkon - min.: Minimální teplota na vstupu: max.: Vstupní tlak - min.: MPa, max.: MPa, výst. tlak: MPa Meziodbìr - výstupní tlak: MPa, výkon: Provedení Mìøení Ohøev plynu a) jednoøadé: ano ne a) bez ohøevu: ano ne b) dvouøadé: ano ne b) s el. ohøevem: ano ne c): c) s teplovod. ohøevem: ano ne a) RS bez mìøení: ano ne b) RS vèetnì plynomìru: ano ne typ c) RS s mezikusem pro plynomìr: ano ne typ d) RS vèetnì pøepoèítávaèe: ano ne typ e) RS s návarky pro pøepoèítávaè: ano ne typ f) RS vè. registraèních pøístrojù tlaku a teploty: ano ne Budova a) ano ne b) oceloplast: ano ne c) železobeton: ano ne Odorizace ano ne typ Ostatní Požadavky plynárenské spoleènosti: se základy: ano ne Telefon: 047/ , 577; fax: 047/ ; rs@ sca.cz 26
