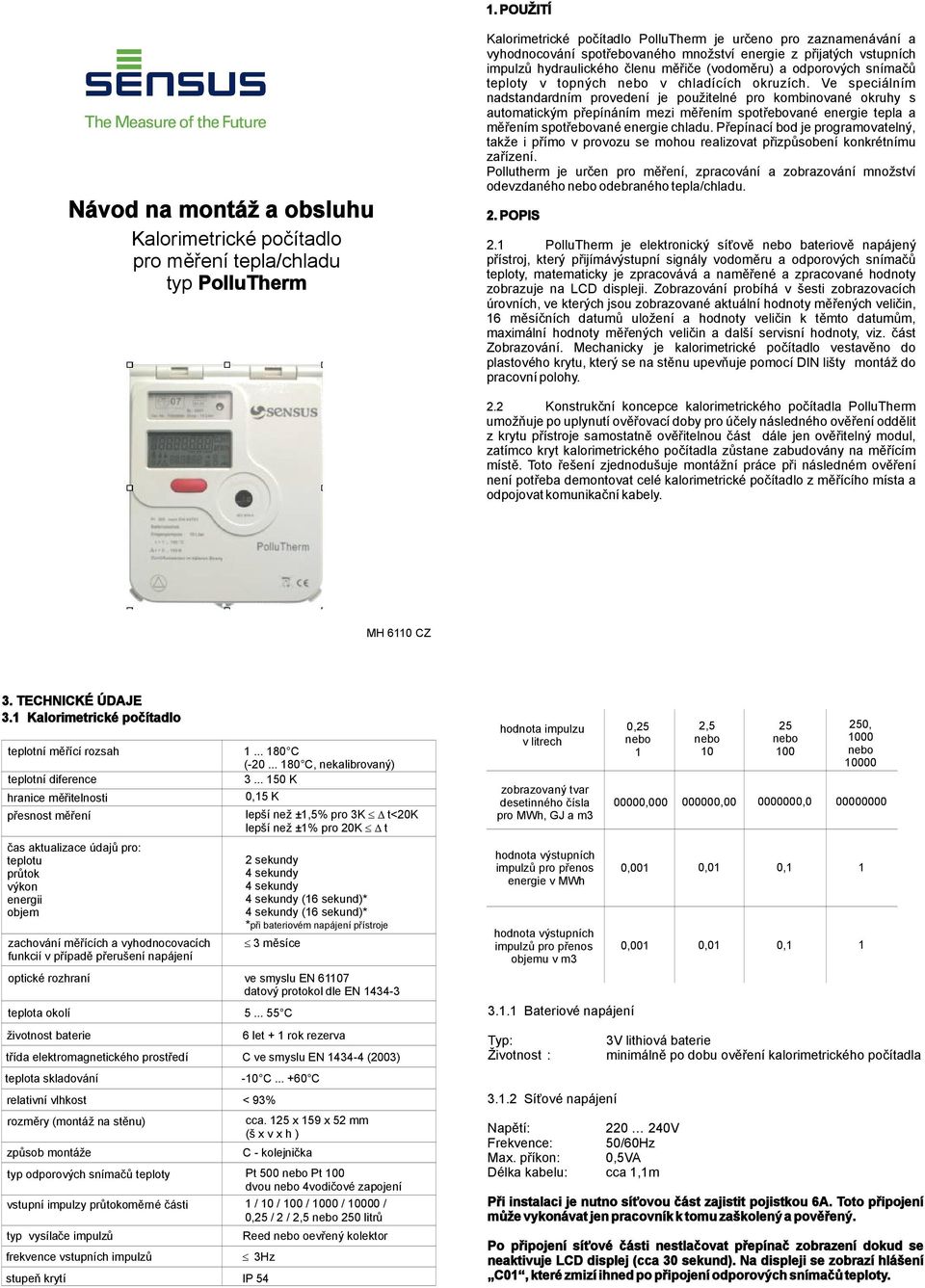

1 1. POUŽITÍ Návod na montáž a obsluhu Kalorimetrické počítadlo pro měření /chladu typ PolluTherm Kalorimetrické počítadlo PolluTherm je určeno pro zaznamenávání a vyhodnocování spotřebovaného množství energie z přijatých vstupních impulzů hydraulického členu měřiče (vodoměru) a ch ů v topných nebo v chladících okruzích. Ve speciálním nadstandardním provedení je použitelné pro kombinované okruhy s automatickým přepínáním mezi měřením spotřebované energie a měřením spotřebované energie chladu. Přepínací bod je programovatelný, takže i přímo v provozu se mohou realizovat přizpůsobení konkrétnímu zařízení. Pollutherm je určen pro měření, zpracování a zobrazování množství odevzdaného nebo odebraného /chladu. 2. POPIS 2.1 PolluTherm je elektronický síťově nebo bateriově napájený přístroj, který přijímávýstupní signály vodoměru a ch ů, matematicky je zpracovává a naměřené a zpracované hodnoty zobrazuje na LCD displeji. Zobrazování probíhá v šesti zobrazovacích úrovních, ve kterých jsou zobrazované aktuální hodnoty měřených veličin, 16 měsíčních datumů uložení a hodnoty veličin k těmto datumům, maximální hodnoty měřených veličin a další servisní hodnoty, viz. část Zobrazování. Mechanicky je kalorimetrické počítadlo vestavěno do plastového krytu, který se na stěnu upevňuje pomocí DIN lišty montáž do pracovní polohy. 2.2 Konstrukční koncepce kalorimetrického počítadla PolluTherm umožňuje po uplynutí ověřovací doby pro účely následného ověření oddělit z krytu přístroje samostatně ověřitelnou část dále jen ověřitelný modul, zatímco kryt kalorimetrického počítadla zůstane zabudovány na měřícím místě. Toto řešení zjednodušuje montážní práce při následném ověření není potřeba demontovat celé kalorimetrické počítadlo z měřícího místa a odpojovat komunikační kabely. MH 6110 CZ 3. TECHNICKÉ ÚDAJE 3.1 Kalorimetrické počítadlo teplotní měřící rozsah C ( C, nekalibrovaný) teplotní diference K hranice měřitelnosti 0,15 K přesnost měření lepší než ±1,5% pro 3K t<20k lepší než ±1% pro 20K t čas aktualizace údajů pro: teplotu průtok výkon energii objem zachování měřících a vyhodnocovacích funkcií v případě přerušení napájení 2 sekundy 4 sekundy 4 sekundy 4 sekundy (16 sekund)* 4 sekundy (16 sekund)* *při bateriovém napájení přístroje 3 měsíce optické rozhraní ve smyslu EN datový protokol dle EN teplota okolí C životnost baterie 6 let + 1 rok rezerva třída elektromagnetického prostředí C ve smyslu EN (2003) teplota skladování -10 C C relativní vlhkost < 93% rozměry (montáž na stěnu) cca. 125 x 159 x 52 mm (š x v x h ) způsob montáže C - kolejnička typ ch ů Pt 500 nebo Pt 100 dvou nebo 4vodičové zapojení vstupní impulzy průtokoměrné části 1 / 10 / 100 / 1000 / / 0,25 / 2 / 2,5 nebo 250 litrů typ vysílače impulzů Reed nebo oevřený kolektor frekvence vstupních impulzů 3Hz stupeň krytí IP 54 hodnota impulzu v litrech zobrazovaný tvar desetinného čísla pro MWh, GJ a m3 hodnota výstupních impulzů pro přenos energie v MWh hodnota výstupních impulzů pro přenos objemu v m Bateriové napájení Typ: Životnost : Síťové napájení 0,25 nebo 1 Napětí: V Frekvence: 50/60Hz Max. příkon: 0,5VA Délka kabelu: cca 1,1m 2,5 nebo nebo , 1000 nebo , , , ,001 0,01 0,1 1 0,001 0,01 0,1 1 3V lithiová baterie minimálně po dobu ověření kalorimetrického počítadla Při instalaci je nutno síťovou část zajistit pojistkou 6A. Toto připojení může vykonávat jen pracovník k tomu zaškolený a pověřený. Po připojení síťové části nestlačovat přepínač zobrazení dokud se neaktivuje LCD displej (cca 30 sekund). Na displeji se zobrazí hlášení C01, které zmizí ihned po připojení ch ů.

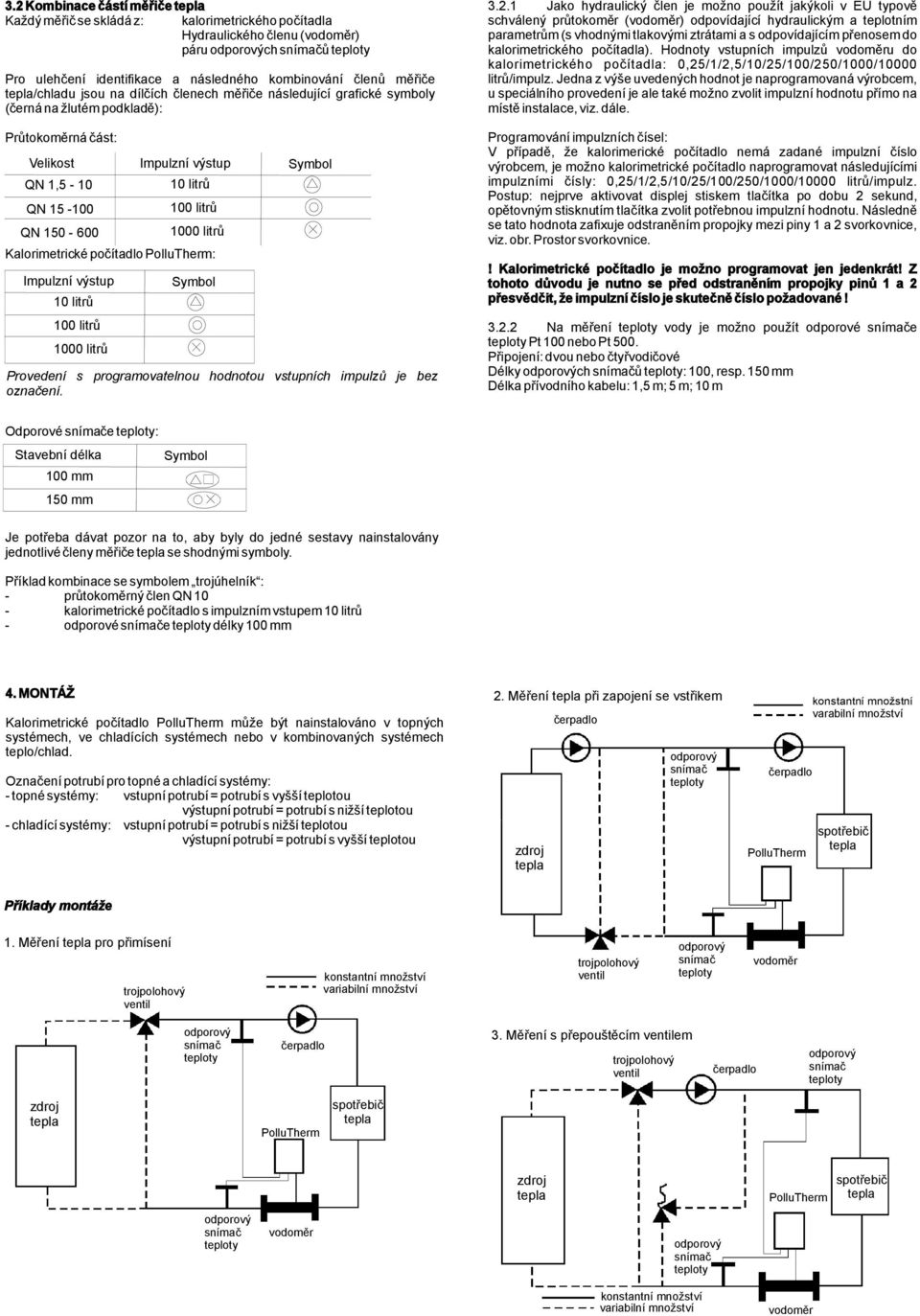

2 3.2 Kombinace částí měřiče Každý měřič se skládá z: kalorimetrického počítadla Hydraulického členu (vodoměr) páru ch ů Pro ulehčení identifikace a následného kombinování členů měřiče /chladu jsou na dílčích členech měřiče následující grafické symboly (černá na žlutém podkladě): Průtokoměrná část: Velikost Impulzní výstup Symbol QN 1,5-10 QN QN Kalorimetrické počítadlo PolluTherm: Impulzní výstup 10 litrů 100 litrů 1000 litrů 10 litrů 100 litrů 1000 litrů Symbol Provedení s programovatelnou hodnotou vstupních impulzů je bez označení Jako hydraulický člen je možno použít jakýkoli v EU typově schválený průtokoměr (vodoměr) odpovídající hydraulickým a teplotním parametrům (s vhodnými tlakovými ztrátami a s odpovídajícím přenosem do kalorimetrického počítadla). Hodnoty vstupních impulzů vodoměru do kalorimetrického počítadla: 0,25/1/2,5/10/25/100/250/1000/10000 litrů/impulz. Jedna z výše uvedených hodnot je naprogramovaná výrobcem, u speciálního provedení je ale také možno zvolit impulzní hodnotu přímo na místě instalace, viz. dále. Programování impulzních čísel: V případě, že kalorimerické počítadlo nemá zadané impulzní číslo výrobcem, je možno kalorimetrické počítadlo naprogramovat následujícími impulzními čísly: 0,25/1/2,5/10/25/100/250/1000/10000 litrů/impulz. Postup: nejprve aktivovat displej stiskem tlačítka po dobu 2 sekund, opětovným stisknutím tlačítka zvolit potřebnou impulzní hodnotu. Následně se tato hodnota zafixuje odstraněním propojky mezi piny 1 a 2 svorkovnice, viz. obr. Prostor svorkovnice.! Kalorimetrické počítadlo je možno programovat jen jedenkrát! Z tohoto důvodu je nutno se před odstraněním propojky pinů 1 a 2 přesvědčit, že impulzní číslo je skutečně číslo požadované! Na měření vody je možno použít odporové e Pt 100 nebo Pt 500. Připojení: dvou nebo čtyřvodičové Délky ch ů : 100, resp. 150 mm Délka přívodního kabelu: 1,5 m; 5 m; 10 m Odporové e : Stavební délka Symbol 100 mm 150 mm Je potřeba dávat pozor na to, aby byly do jedné sestavy nainstalovány jednotlivé členy měřiče se shodnými symboly. Příklad kombinace se symbolem trojúhelník : - průtokoměrný člen QN 10 - kalorimetrické počítadlo s impulzním vstupem 10 litrů - odporové e délky 100 mm 4. MONTÁŽ Kalorimetrické počítadlo PolluTherm může být nainstalováno v topných systémech, ve chladících systémech nebo v kombinovaných systémech teplo/chlad. Označení potrubí pro topné a chladící systémy: - topné systémy: vstupní potrubí = potrubí s vyšší teplotou výstupní potrubí = potrubí s nižší teplotou - chladící systémy: vstupní potrubí = potrubí s nižší teplotou výstupní potrubí = potrubí s vyšší teplotou 2. Měření při zapojení se vstřikem zdroj čerpadlo čerpadlo PolluTherm konstantní množstní varabilní množství spotřebič Příklady montáže 1. Měření pro přimísení trojpolohový ventil konstantní množství variabilní množství trojpolohový ventil vodoměr čerpadlo 3. Měření s přepouštěcím ventilem trojpolohový ventil čerpadlo zdroj PolluTherm spotřebič zdroj PolluTherm spotřebič vodoměr konstantní množství variabilní množství vodoměr

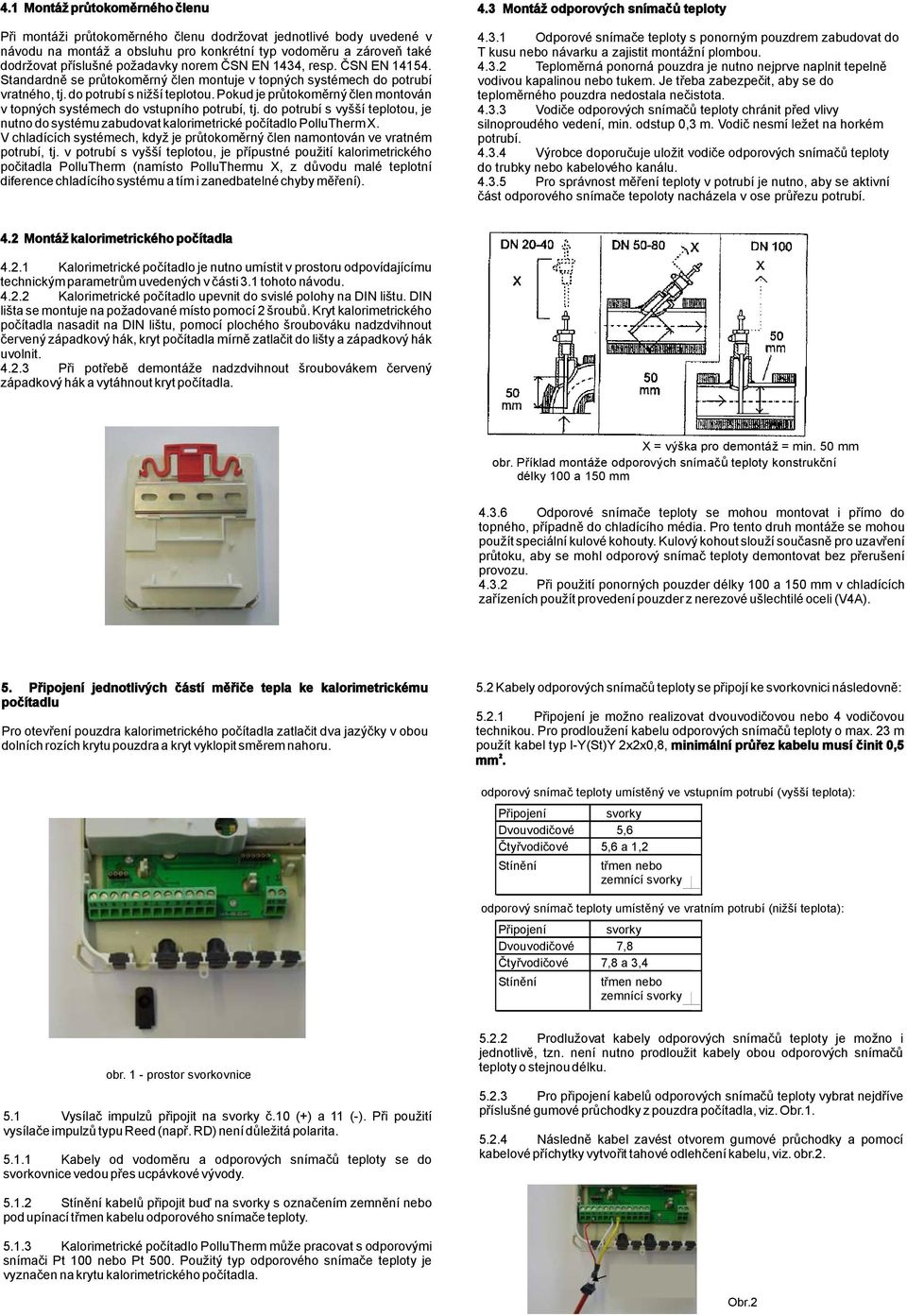

3 4.1 Montáž průtokoměrného členu Při montáži průtokoměrného členu dodržovat jednotlivé body uvedené v návodu na montáž a obsluhu pro konkrétní typ vodoměru a zároveň také dodržovat příslušné požadavky norem ČSN EN 1434, resp. ČSN EN Standardně se průtokoměrný člen montuje v topných systémech do potrubí vratného, tj. do potrubí s nižší teplotou. Pokud je průtokoměrný člen montován v topných systémech do vstupního potrubí, tj. do potrubí s vyšší teplotou, je nutno do systému zabudovat kalorimetrické počítadlo PolluTherm X. V chladících systémech, když je průtokoměrný člen namontován ve vratném potrubí, tj. v potrubí s vyšší teplotou, je přípustné použití kalorimetrického počitadla PolluTherm (namísto PolluThermu X, z důvodu malé teplotní diference chladícího systému a tím i zanedbatelné chyby měření). 4.3 Montáž ch ů Odporové e s ponorným pouzdrem zabudovat do T kusu nebo návarku a zajistit montážní plombou Teploměrná ponorná pouzdra je nutno nejprve naplnit tepelně vodivou kapalinou nebo tukem. Je třeba zabezpečit, aby se do teploměrného pouzdra nedostala nečistota Vodiče ch ů chránit před vlivy silnoproudého vedení, min. odstup 0,3 m. Vodič nesmí ležet na horkém potrubí Výrobce doporučuje uložit vodiče ch ů do trubky nebo kabelového kanálu Pro správnost měření v potrubí je nutno, aby se aktivní část odporového e tepoloty nacházela v ose průřezu potrubí. 4.2 Montáž kalorimetrického počítadla Kalorimetrické počítadlo je nutno umístit v prostoru odpovídajícímu technickým parametrům uvedených v části 3.1 tohoto návodu Kalorimetrické počítadlo upevnit do svislé polohy na DIN lištu. DIN lišta se montuje na požadované místo pomocí 2 šroubů. Kryt kalorimetrického počítadla nasadit na DIN lištu, pomocí plochého šroubováku nadzdvihnout červený západkový hák, kryt počítadla mírně zatlačit do lišty a západkový hák uvolnit Při potřebě demontáže nadzdvihnout šroubovákem červený západkový hák a vytáhnout kryt počítadla. X = výška pro demontáž = min. 50 mm obr. Příklad montáže ch ů konstrukční délky 100 a 150 mm Odporové e se mohou montovat i přímo do topného, případně do chladícího média. Pro tento druh montáže se mohou použít speciální kulové kohouty. Kulový kohout slouží současně pro uzavření průtoku, aby se mohl demontovat bez přerušení provozu Při použití ponorných pouzder délky 100 a 150 mm v chladících zařízeních použít provedení pouzder z nerezové ušlechtilé oceli (V4A). 5. Připojení jednotlivých částí měřiče ke kalorimetrickému počítadlu Pro otevření pouzdra kalorimetrického počítadla zatlačit dva jazýčky v obou dolních rozích krytu pouzdra a kryt vyklopit směrem nahoru. 5.2 Kabely ch ů se připojí ke svorkovnici následovně: Připojení je možno realizovat dvouvodičovou nebo 4 vodičovou technikou. Pro prodloužení kabelu ch ů o max. 23 m použít kabel typ I-Y(St)Y 2x2x0,8, minimální průřez kabelu musí činit 0,5 mm 2. umístěný ve vstupním potrubí (vyšší teplota): Připojení svorky Dvouvodičové 5,6 Čtyřvodičové 5,6 a 1,2 Stínění třmen nebo zemnící svorky umístěný ve vratním potrubí (nižší teplota): Připojení svorky Dvouvodičové 7,8 Čtyřvodičové 7,8 a 3,4 Stínění třmen nebo zemnící svorky obr. 1 - prostor svorkovnice 5.1 Vysílač impulzů připojit na svorky č.10 (+) a 11 (-). Při použití vysílače impulzů typu Reed (např. RD) není důležitá polarita Kabely od vodoměru a ch ů se do svorkovnice vedou přes ucpávkové vývody Prodlužovat kabely ch ů je možno i jednotlivě, tzn. není nutno prodloužit kabely obou ch ů o stejnou délku Pro připojení kabelů ch ů vybrat nejdříve příslušné gumové průchodky z pouzdra počítadla, viz. Obr Následně kabel zavést otvorem gumové průchodky a pomocí kabelové příchytky vytvořit tahové odlehčení kabelu, viz. obr Stínění kabelů připojit buď na svorky s označením zemnění nebo pod upínací třmen kabelu odporového e Kalorimetrické počítadlo PolluTherm může pracovat s mi i Pt 100 nebo Pt 500. Použitý typ odporového e je vyznačen na krytu kalorimetrického počítadla. Obr.2

4 5.2.5 Následně jednotlivé vodiče kabelu připojit na příslušné svorky a znovu nasadit gumovou tvarovku (obr.3). 6. Výměna samostatně ověřitelné části (modulu) Po uplynutí doby ověření je možno oddělit samostatně ověřitelnou část z krytu. Za tímto účelem otevřít kryt a uvolnit šroub nad LCD displejem, viz. obr.6. Následně opatrně vyndat celý modul. šroub obr U typů ch ů, které se dodávají s gumovou tvarovkou nasazenou výrobcem, přímo zasunout gumovou tvarovku do pouzdra počítadla, viz. obr.4. Použití kabelové příchytky není potřeba. obr. 6 Následně jemně vložit ověřený modul a zajistit šroubem. obr Při čtyřvodičovém připojení postupovat analogicky, viz. obr.5. připojovací místo seskupení vodičů obr. 7 obr.5 7. ZOBRAZOVACÍ MOŽNOSTI DISPLEJE 7.1 Uživatelská úroveň Zobrazování údajů probíhá v šesti úrovních. V základním stavu je displej vypnutý a zapíná se ve 4 sekundových intervalech a cca. 1 sekundu zobrazuje hodnotu spotřebovaného množství energie. Stlačením přepínače (červené tlačítko pod displejem) cca. 2 sekundy se aktivuje první zobrazovaná hodnota uživatelské úrovně. Přechod do ostatních úrovní: Po cca. 8 sekundovém stlačení přepínače se na displeji zobrazí L1, tj. uživatelská úroveň. Krátkým kliknutím na přepínač se postupně v následném pořadí zobrazují znaky pro další úrovně: uživatelská úroveň chybové hlášení (pouze v případě chyby) celkové množství nebo chladu množství spotřeby k odpovídajícímu datumu * úroveň hodnot ke zvolenému dni * celkový objem * archivační úroveň * test LCD servisní úroveň kontrolní úroveň pro tarifikaci * hodnota vstupních impulzů vodoměru parametrická úroveň * tarifovaná spotřeba 1 * (je-li aktivována) Při zobrazení znaku L pro požadovanou úroveň se cca. 2 sekundovým stlačením přepínače zobrazí údaj na prvém místě dané úrovně. Následným krátkým klikáním na přepínač se listuje v menu. V případě, že v průběhu 4 minut nenastane stlačení přepínače, vratí se displej automaticky do základního stavu. Údaje označené * je možno prostřednictvím optického datového rozhraní a servisního SW MiniCom zamaskovat (nebudou zobrazeny na displeji). Symbol zobrazující lopatkové kolo v levém dolním rohu displeje krátce problikává při každém přicházejícím impulzu od hydraulického členu. tarifovaná spotřeba chladu * (je-li aktivována) spotřeba impulzního měřiče 1 * (možnost)

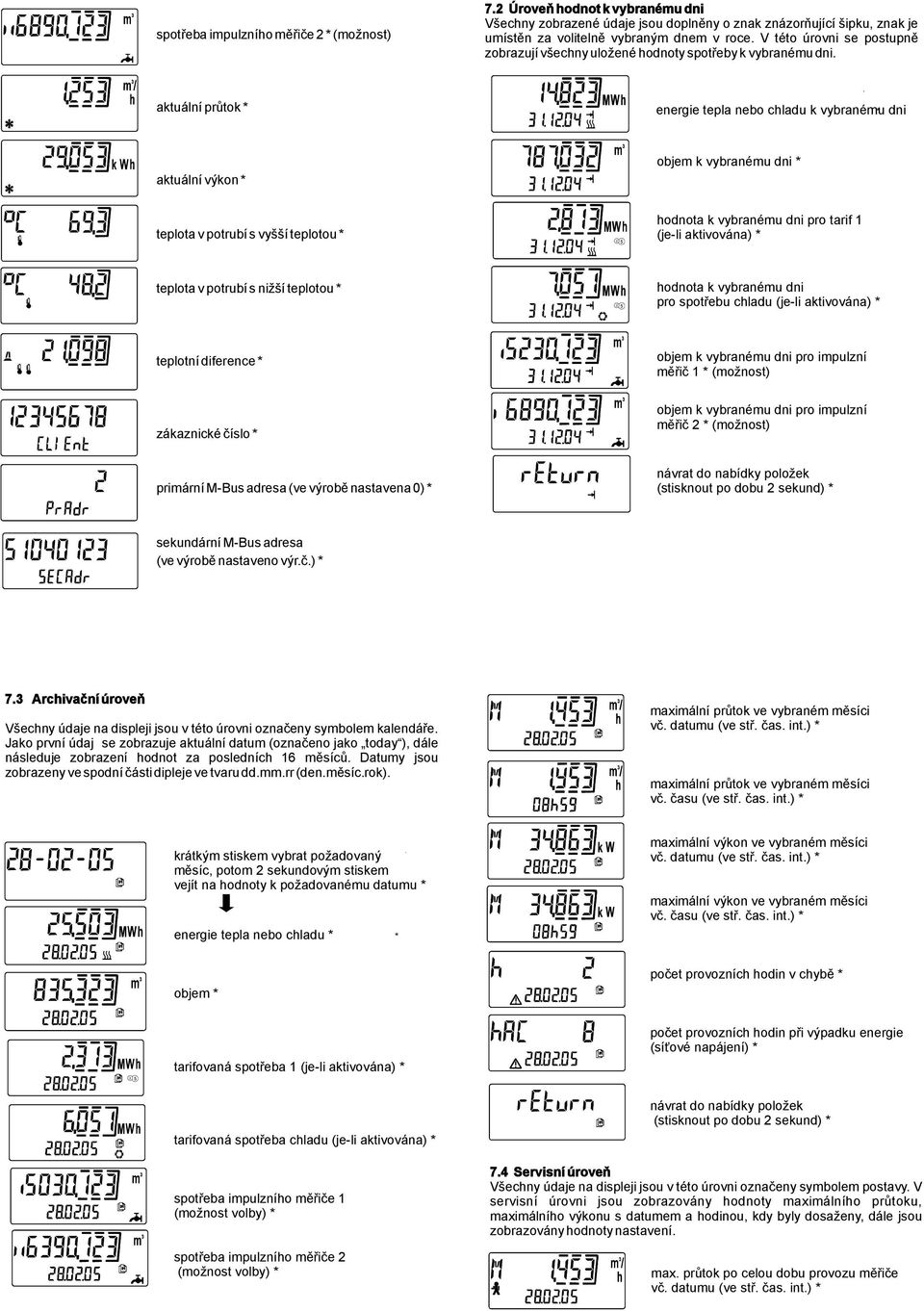

5 spotřeba impulzního měřiče 2 * (možnost) 7.2 Úroveň hodnot k vybranému dni Všechny zobrazené údaje jsou doplněny o znak znázorňující šipku, znak je umístěn za volitelně vybraným dnem v roce. V této úrovni se postupně zobrazují všechny uložené hodnoty spotřeby k vybranému dni. aktuální průtok * energie nebo chladu k vybranému * dni aktuální výkon * objem k vybranému dni * teplota v potrubí s vyšší teplotou * hodnota k vybranému dni pro tarif 1 (je-li aktivována) * teplota v potrubí s nižší teplotou * hodnota k vybranému dni pro spotřebu chladu (je-li aktivována) * teplotní diference * objem k vybranému dni pro impulzní měřič 1 * (možnost) zákaznické číslo * objem k vybranému dni pro impulzní měřič 2 * (možnost) primární M-Bus adresa (ve výrobě nastavena 0) * sekundární M-Bus adresa (ve výrobě nastaveno výr.č.) * 7.3 Archivační úroveň Všechny údaje na displeji jsou v této úrovni označeny symbolem kalendáře. Jako první údaj se zobrazuje aktuální datum (označeno jako today ), dále následuje zobrazení hodnot za posledních 16 měsíců. Datumy jsou zobrazeny ve spodní části dipleje ve tvaru dd.mm.rr (den.měsíc.rok). maximální průtok ve vybraném měsíci vč. datumu (ve stř. čas. int.) * maximální průtok ve vybraném měsíci vč. času (ve stř. čas. int.) * krátkým stiskem vybrat požadovaný měsíc, potom 2 sekundovým stiskem vejít na hodnoty k požadovanému datumu * energie nebo chladu * * maximální výkon ve vybraném měsíci vč. datumu (ve stř. čas. int.) * maximální výkon ve vybraném měsíci vč. času (ve stř. čas. int.) * objem * počet provozních hodin v chybě * tarifovaná spotřeba 1 (je-li aktivována) * počet provozních hodin při výpadku energie (síťové napájení) * tarifovaná spotřeba chladu (je-li aktivována) * spotřeba impulzního měřiče 1 (možnost volby) * spotřeba impulzního měřiče 2 (možnost volby) * 7.4 Servisní úroveň Všechny údaje na displeji jsou v této úrovni označeny symbolem postavy. V servisní úrovni jsou zobrazovány hodnoty maximálního průtoku, maximálního výkonu s datumem a hodinou, kdy byly dosaženy, dále jsou zobrazovány hodnoty nastavení. max. průtok po celou dobu provozu měřiče vč. datumu (ve stř. čas. int.) *

6 max. průtok po celou dobu provozu měřiče vč. času (ve stř. čas. int.) * počet provozních hodin v chybě * max. výkon po celou dobu provozu měřiče vč. datumu (ve stř. čas. int.) * počet provozních hodin při výpadku energie (síťové napájení) * max. výkon po celou dobu provozu měřiče vč. času (ve stř. čas. int.) * max. teplota po celou dobu provozu v potrubí s vyšší teplotou vč. datumu * primární M-Bus adresa (ve výrobě nastavena 0) * sekundární M-Bus adresa (ve výrobě nastaveno výr.č.) * max. teplota po celou dobu provozu v potrubí s nižší teplotou vč. datumu * mód komunikačního protokolu (délka a struktura M-Bus protokolu) * aktuální datum * verze firmware aktuální čas * kontrolní součet datum následujícího vybraného dne * výkon zobrazený ve vysokém rozlišení max. počet desetinných míst * počet dnů provozu * objem zobrazený ve vysokém rozlišení max. počet desetinných míst * napětí baterie (vypočítané) * 7.5 Kontrolní úroveň pro tarifikaci Všechny údaje na displeji jsou v této úrovni označeny symbolem Ctrl. Úroveň slouží k nastavení a kontrole funkcí pro tarififikaci. nastavení středního časového intervalu pro průtok a výkon * výkon v aktuálním středním časovém intervalu * 7.6 Parametrická úroveň Všechny údaje na displeji jsou v této úrovni označeny symbolem stranového klíče. Úroveň je chráněna heslem, které odpovídá posledním třem místům osmimístného výrobního čísla uvedeném na pouzdře měřiče. Heslo je z výroby nastaveno 000, po cca. 2 sekundovém stisknutí tlačítka začne blikat číslice na levé straně hesla. Držením stisknutého tlačítka se číslice mění od 1 do 0. Vybrané číslo se zvolí uvolněním tlačítka. Po nastavení prvé číslice začne blikat následující číslice a opakováním stejného postupu se nastaví ostatní prvky hesla. Po nastavení posledního místa hesla software automaticky přejde na zobrazení prvního údaje parametrické úrovně. průtok v aktuálním středním časovém intervalu * heslo * nastavení počátku měření v tarifu 1 (je-li aktivováno) * nastavení primární M-Bus adresy * nastavení ukončení měření v tarifu 1 (je-li aktivováno) * nastavení sekundární M-Bus adresy * přepínací teplota na měření chlazení (je-li aktivováno) * nastavení zákaznického čísla * přepínací bod pro měření negativní teplotní diference při měření chladu (je-li aktivováno) * nastavení středního časového intervalu pro průtok a výkon * korekční faktor pro nemrznoucí směsi * nastavení módu pro přenos dat (One - jeden protokol, All - všechny protokoly, F pevný protokol) * hodnota impulzu pro první externí měřič (0,25 až l/puls) *

7 hodnota impulzu pro druhý externí měřič (0,25 až l/puls) * nastavení datumu * 8. ZOBRAZENÍ PORUCHOVÝCH STAVŮ PolluTherm má funkci automatické samokontroly. V případě chyby se na displeji zobrazí trojmístné kódování chyby ve tvaru Err XYZ. X: kód poruchy ch ů Y: kód poruchy kalorimetrického počítadla Z: statistika poruchových stavů nastavení času * nastavení vybraného dne odečtu * Kód Err 1010 Err 2010 Err 4010 Err 8010 Porucha teploměry jsou zaměněny, resp. v přívodu je nižší teplota než ve zpětném potrubí zkrat na jednom či obou teploměrech přerušený přívod k přívodnímu teploměru přerušený přívod k přívodnímu teploměru reset maximálních hodnot po dobu provozu měřiče * reset počtu hodin v chybě * reset počtu hodin výpadku napájení * Chyba Err 1010 se obyčejně vyskytuje v případech, kdy je teplotní diference menší než 3 K. V případě, že se vyskytuje jiná než výše popsaná chyba, kontaktujte prosím náš odborný servis. V případě výpadku hlavního napájení u síťově napájených PolluThermů jsou záložní baterií zachovány měřící a vyhodnocovací funkce následovně: - PolluTherm Pt 500: do 90 dní - PolluTherm Pt 100: do 10 dní V průběhu této doby se na displeji bude objevovat následující zobrazení: Po uplynutí této doby budou měřící a vyhodnocovací funkce přerušeny a záložní baterie uchová údaje k tomuto datumu a času. 9. KOMUNIKAČNÍ MODULY 9.1 Optické rozhraní PolluTherm je standardně vybaven optickým IR rozhraním, které je určeno pro změnu a nastavování parametrů pomocí optické hlavy (obj.č pro RS rozhraní, nebo obj.č pro USB rozhraní). Ke změně nastavování parametrů je nutný software MiniCom3, odečet měřiče lze provádět pomocí software DOKOM Mobile. Datové rozhraní je aktivováno (krátkým stlačením přepínače) cca. 1 hodinu. Každá další datová komunikace startuje nově tento časový interval, např. po 15 minutách od poslední komunikace následuje další, tzn., že se časový interval 1 hodina novou datovou komunikací začíná znovu. 9.2 Sériové rozhraní Mini-Bus Měřič /chladu je možno odečítat prostřednictvím rozhraní Mini-Bus pomocí induktivní hlavy MiniPad. Celková vzdálenost mezi měřičem a MiniPadem je max. 50 m; použít připojovací dvoužilový kabel, není nutno dbát na polaritu. Odečet dat se provádí odečítacím terminálem MiniReader nebo Psion Workabout pomocí softwaru DOKOM Mobile. Přenášený protokol je variabilní datový protokol podle ČSN EN Mini-Bus rozhraní se zapojuje sériově a nachází se na svorkách 51 (signál) a 52 (zem). 9.3 Sériové rozhraní M-Bus podle ČSN EN Při použití sériového rozhraní M-Bus (obj.č ) je možno údaje odečítat prostřednictvím jeho primární nebo sekundární adresy, při tom se automaticky rozeznávají přenosové rychlosti 300 nebo 2400 baudů. Nastavení primární a sekundární adresy se realizuje v parametrizační úrovni nebo pomocí servisního softwaru MiniCom, verze nebo vyšší. Sekundární adresa nastavená výrobcem odpovídá výrobnímu číslu uvedenému na krytu. Primární adresa může být nastavena v rozmezí 0 250, od výrobce je standardně nastavena na 0. Ke komunikaci použít připojovací dvoužilový kabel, není nutno dbát na polaritu 9.4 Impulzní výstup spotřebovaného množství energie a objemu Modul impulzního výstupu FZS/N (obj. č.: ) pro přenos impulzů spotřebovaného množství energie a objemu používat jen pro síťově napájené kalorimetrické počítadlo PolluTherm. Modul impulzního výstupu FZS/N (obj. č.: ) pro přenos impulzů spotřebovaného množství energie používat jen pro bateriově napájené kalorimetrické počítadlo PolluTherm. Hodnota impulzu: 1 kwh Doba trvání impulzu: 125 ms Max. napětí: 28 V DC neboac Max. proud: 0,1A 9.5 M-Bus se dvěma impulzními vstupy K modulu M-Bus (obj.č.: ) mohou být přidány 2 vstupy pro externí měřiče spotřeby (např. elektroměry, plynoměry, vodoměry, ) s pasivním impulzním vysílačem (Reed nebo otevřené kolektory). Spotřeby těchto měřičů se potom mohou dálkově odečítat pomocí M-Bus nebo Mini-Bus PolluThermu. Specifikace impulzních vstupů: Doba trvání impulzu: > 125 ms Vstupní frekvence: 3 Hz Napětí na svorkách: 3 V Parametry: - typ měřidla - hodnota impulzu - výrobní číslo - stav měřidla na začátku odečtu mohou být nastaveny pomocí servisního softwaru MiniCon verze nebo vyšší. 9.6 Kombinovaný měřič /chladu PolluTherm H, resp. PolluTherm X H PolluTherm tohoto provedení je použitelný pro kombinované okruhy s automatickým přepínáním mezi měřením spotřebované energie a měřením spotřebované energie chladu. Přepínací bod je programovatelný pomocí servisního softwaru MiniCom verze nebo vyšší. Přímo v provozu se mohou realizovat přizpůsobení konkrétnímu zařízení. Přepínací bod pro měření energie chladu, např.: teplota nosného média v přívodním potrubí 25 C a teplotní diference > 0,15 C Přepínací bod pro měření energie, např.: teplota nosného média v přívodním potrubí > 25 C a teplotní diference > 0,15 C

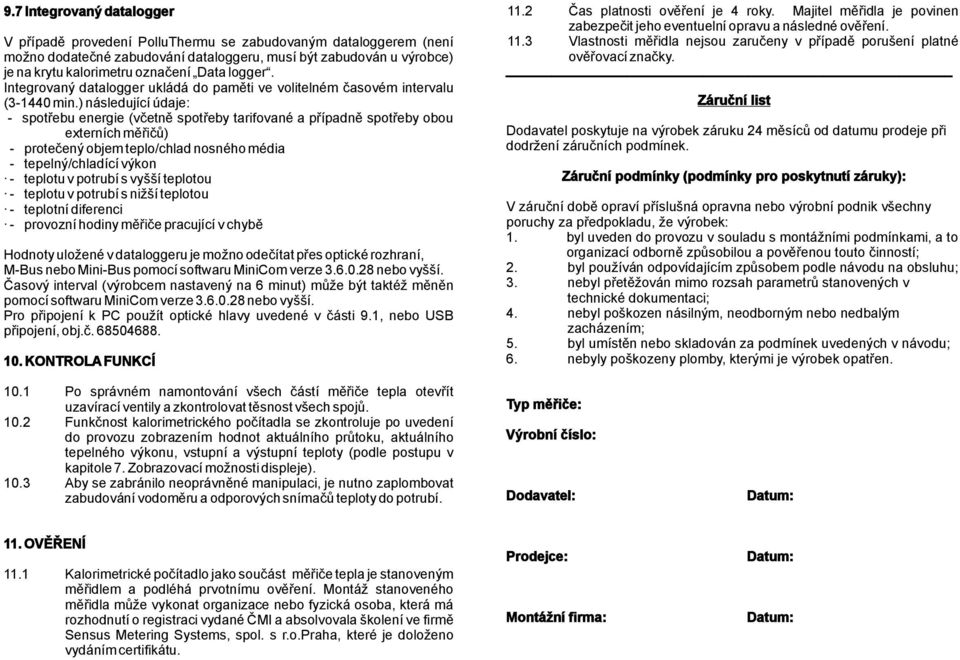

8 9.7 Integrovaný datalogger V případě provedení PolluThermu se zabudovaným dataloggerem (není možno dodatečné zabudování dataloggeru, musí být zabudován u výrobce) je na krytu kalorimetru označení Data logger. Integrovaný datalogger ukládá do paměti ve volitelném časovém intervalu ( min.) následující údaje: - spotřebu energie (včetně spotřeby tarifované a případně spotřeby obou externích měřičů) - protečený objem teplo/chlad nosného média - tepelný/chladící výkon - teplotu v potrubí s vyšší teplotou - teplotu v potrubí s nižší teplotou - teplotní diferenci - provozní hodiny měřiče pracující v chybě Hodnoty uložené v dataloggeru je možno odečítat přes optické rozhraní, M-Bus nebo Mini-Bus pomocí softwaru MiniCom verze nebo vyšší. Časový interval (výrobcem nastavený na 6 minut) může být taktéž měněn pomocí softwaru MiniCom verze nebo vyšší. Pro připojení k PC použít optické hlavy uvedené v části 9.1, nebo USB připojení, obj.č KONTROLA FUNKCÍ 11.2 Čas platnosti ověření je 4 roky. Majitel měřidla je povinen zabezpečit jeho eventuelní opravu a následné ověření Vlastnosti měřidla nejsou zaručeny v případě porušení platné ověřovací značky. Záruční list Dodavatel poskytuje na výrobek záruku 24 měsíců od datumu prodeje při dodržení záručních podmínek. Záruční podmínky (podmínky pro poskytnutí záruky): V záruční době opraví příslušná opravna nebo výrobní podnik všechny poruchy za předpokladu, že výrobek: 1. byl uveden do provozu v souladu s montážními podmínkami, a to organizací odborně způsobilou a pověřenou touto činností; 2. byl používán odpovídajícím způsobem podle návodu na obsluhu; 3. nebyl přetěžován mimo rozsah parametrů stanovených v technické dokumentaci; 4. nebyl poškozen násilným, neodborným nebo nedbalým zacházením; 5. byl umístěn nebo skladován za podmínek uvedených v návodu; 6. nebyly poškozeny plomby, kterými je výrobek opatřen Po správném namontování všech částí měřiče otevřít uzavírací ventily a zkontrolovat těsnost všech spojů Funkčnost kalorimetrického počítadla se zkontroluje po uvedení do provozu zobrazením hodnot aktuálního průtoku, aktuálního tepelného výkonu, vstupní a výstupní (podle postupu v kapitole 7. Zobrazovací možnosti displeje) Aby se zabránilo neoprávněné manipulaci, je nutno zaplombovat zabudování vodoměru a ch ů do potrubí. Typ měřiče: Výrobní číslo: Dodavatel: Datum: 11. OVĚŘENÍ 11.1 Kalorimetrické počítadlo jako součást měřiče je stanoveným měřidlem a podléhá prvotnímu ověření. Montáž stanoveného měřidla může vykonat organizace nebo fyzická osoba, která má rozhodnutí o registraci vydané ČMI a absolvovala školení ve firmě Sensus Metering Systems, spol. s r.o.praha, které je doloženo vydáním certifikátu. Prodejce: Montážní firma: Datum: Datum:
