1 Katalog CZ Systémy veení potrubí/ technika spojování potrubí Profipress G s SC-Contur

2 Spojovací systém měěných trubek s lisovací spojovací technikou pro plynové instalace pole DVGW-TRGI 2008, se zkušební značkou DVGW, přezkoušeno pole DVGW-pracovního listu VP 614, s Cu-trubkami pole DVGW-pracovního listu GW 392 a pro instalaci rozvoů s topným olejem (pro topný olej pole DIN ) a rozvoů s motorovou naftou (pro motorovou naftu pole DIN EN 590), jako sací a tlakový rozvo s obecným stavebně technickým schválením. Použitelné pro instalace pole DVGW-pracovního listu G DVGW-TRGI 2008 a TRF. Použitelné pro instalace rozvoů s topným olejem a motorovou naftou za přepoklau respektování stavebně technického schválení Z Zalisováno zastuena během několika sekun se všemi z toho vyplývajícími výhoami. Žáné spoje prováěné pájením nebo svařováním, tey žáné nebezpečí požáru - obzvláště ůležité při prováění sanací. Spojky Profipress G jsou vybaveny SC-Contur - bezpečnostní konturou, která je umístěna na rážce lisovací spojky, jejíž funkcí je rozpoznání nezalisovaného místa spoje při tlakové zkoušce. SC-Contur je certifikována a splňuje požaavky na netěsnost v nezalisovaném stavu pole DVGW-pracovního listu VP 614, bo Spoje Profipress G jsou nerozebíratelné trubkové spoje, oolné na tah. Tvarově stabilní pro rychlou a čistou instalaci ve sklepních, stoupacích a etážových rozvoech v plynoinstalacích, jakož i v sacích a tlakových rozvoech v instalacích s topným olejem. Rozsáhlý sortiment trubkových spojek vyhovuje veškerým variantám instalací a připojení. Velikost spojek: 12, 15, 18, 22, 28, 35, 42, 54 a 64,0 mm. Velikost použitelných spojek pro rozvoy s topným olejem a motorovou naftou: Lisovací spojky s lisovacím přípojem o 54 mm (DN 50) se závitovým přípojem o 1 1/4" (DN 32) Materiály měď/červený bronz popř. měď/měď umožňují zachování traičních instalačních zvyklostí. Elektrohyraulické systémové lisovací nástroje, jakož i na síti nezávislé akumulátorové systémové lisovací nástroje, zhotovují nerozebíratelná, pevná spojení. Oblasti použití Profipress G: Zemní plyn Kapalný plyn Topný olej Motorová nafta Maximální provozní teploty a tlaky v jenotlivých oblastech použití vyhleejte prosím v technických poklaech. Pro plynovou instalaci jakož i instalaci rozvoů s topným olejem a motorovou naftou jsou prezkoušeny a schváleny pouze ty lisovací fitinky Viega z měi a červeného bronzu, které jsou značeny žlutým rámečkem a označeny Gas PN5 GT/1. EAN-Coe Číslo EAN je sestaveno z konstantního čísla výrobce a jenotlivých šestimístných čísel artiklů, v tomto příklaě Výměna posleních šesti pozic za čísla artiklů ává kó EAN. 2

3 Profipress G s SC-Contur Obsah Oblouky a kolena 4 T-kusy 6 Závitové přechoy a objímky 8 Šroubení a víčka 11 Příruby a kulové kohouty 13 Hlíače průtoku plynu 15 Montážní jenotky, připojovací eska na plynoměr a příslušenství 16 Plynové zásuvky a zásuvné haice 19 Plynové kulové kohouty pro připojení přístrojů 22 Jenotlivé íly 22 3

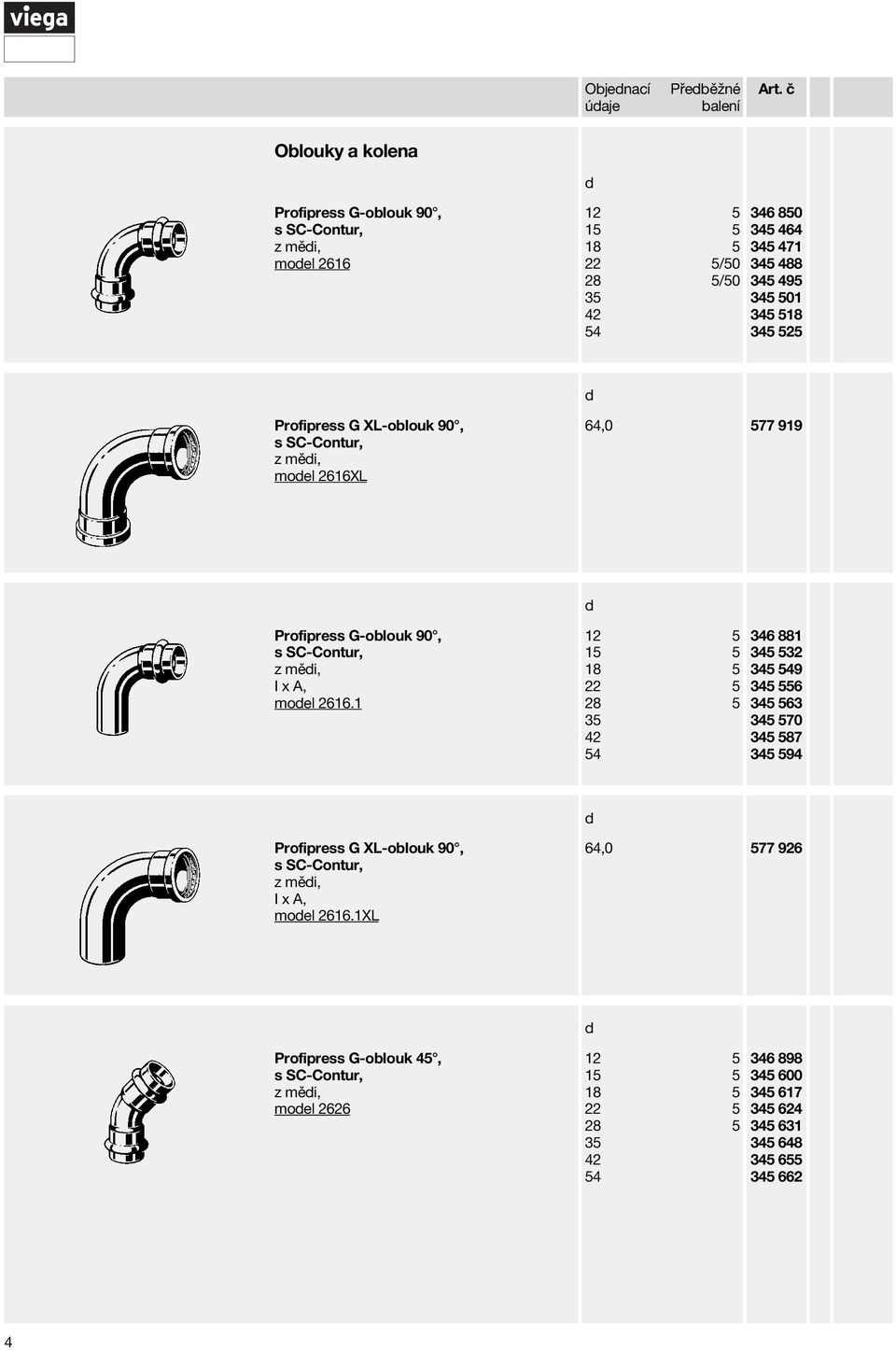

4 Objenací Přeběžné Art. č Oblouky a kolena Profipress G-oblouk 90, moel / / Profipress G XL-oblouk 90, moel 2616XL 64, Profipress G-oblouk 90, I x A, moel Profipress G XL-oblouk 90, I x A, moel XL 64, Profipress G-oblouk 45, moel

5 Profipress G s SC-Contur Objenací Přeběžné Art. č Profipress G XL-oblouk 45, moel 2626XL 64, Profipress G-oblouk 45, I x A, moel Profipress G XL-oblouk 45, I x A, moel XL 64, x R Profipress G-oblouk 90, s R-závitem, moel x 3/ x 1/ x 1/ x 1/ x 3/ x 3/ x x 1 1/4 42 x 1 1/2 54 x x Rp Profipress G-koleno 90, s Rp-závitem, moel x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 3/ x x x 1 1/4 42 x 1 1/2 54 x

6 Objenací Přeběžné Art. č T-kusy x x Profipress G-T-kus, moel x 15 x x 12 x x 12 x x 15 x x 15 x x 12 x x 15 x x 15 x x 18 x x 22 x x 15 x x 18 x x 22 x x 22 x x 28 x x 22 x x 28 x x 35 x x 28 x x 42 x Profipress G XL-T-kus, moel 2618XL x x 64,0 64,0 x 54 x 64, x x Profipress G-T-kus, se zásuvným koncem, moel x 15 x

7 Profipress G s SC-Contur Objenací Přeběžné Art. č x Rp x Profipress G-T-kus, s Rp-závitem, moel x 1/2 x x 1/2 x x 1/2 x x 3/4 x x 1/2 x x 3/4 x x 1/2 x x 1 x x 1/2 x x 1 x x 1/2 x x 1 x

8 Objenací Přeběžné Art. č Závitové přechoy a objímky x R Profipress G-přechoka, s vícehranem, s R-závitem, moel x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 3/ x x 3/ x x 1 1/ x x 1 1/ x 1 1/2 42 x 1 1/4 42 x 1 1/2 54 x 1 1/2 54 x x R Profipress G XL-přechoka, s vícehranem, s R-závitem, moel 2611XL 64,0 x 2 1/ x Rp Profipress G-přechoka, s vícehranem, s Rp-závitem, moel x 3/ x 1/ x 1/ x 3/ x 1/ x 3/ x 1/ x 3/ x x x 1 1/ x 1 1/2 54 x 1 1/2 54 x x Rp Profipress G XL-přechoka, s vícehranem, s Rp-závitem, moel 2612XL 64,0 x 2 1/

9 Profipress G s SC-Contur Objenací Přeběžné Art. č x Rp Profipress G-přechoka, s Rp-závitem, moel x 1/ x R Sanpress-zásuvná tvarovka, s vícehranem, s R-závitem, moel x 1/ x 1/ x 1/ x 3/ x 1/ x 3/ x x 1 1/ x 1 1/ x Rp Sanpress-zásuvná tvarovka, s vícehranem, s Rp-závitem, moel x 1/ x 1/ x 1/ x 3/ x 1/ x 3/ x 3/ x x x 1 1/ x 1 1/2 54 x Profipress G-objímka, moel Profipress G XL-objímka, moel 2615XL 64,

10 Objenací Přeběžné Art. č Profipress G-posuvná objímka, moel Profipress G XL-posuvná objímka, moel XL 64, x Profipress G-reukční tvarovka, moel x x x x x x x x x x x x x x x Profipress G-objímka, reukovaná, moel x Profipress G XL-reukční tvarovka, moel XL x 64,0 x 42 64,0 x

11 Profipress G s SC-Contur Objenací Přeběžné Art. č Šroubení a víčka Profipress G-šroubení, kónicky těsnící, moel Profipress G-šroubení, kónicky těsnící, s Rp-závitem, moel 2652 x Rp 15 x 1/2 18 x 1/2 22 x 3/4 28 x 1 35 x 1 1/4 42 x 1 1/2 54 x Profipress G-šroubení, kónicky těsnící, s R-závitem, moel 2654 x R 12 x 1/2 15 x 1/2 15 x 3/4 18 x 1/2 18 x 3/4 22 x 3/4 22 x 1 28 x 3/4 28 x 1 35 x 1 1/4 42 x 1 1/2 54 x x G Profipress G-šroubení, kónicky těsnící, pro připojení na plynové kulové kohouty a ventily, moel x 7/ x 1 3/ x 1 1/ x 1 3/ x 1 3/ x G Profipress G-šroubení, s plochým těsněním, pro regulátor tlaku, moel x 1/2 15 x 7/8 18 x 1/2 22 x 3/4 22 x 7/8 28 x 7/8 28 x 1 28 x 1 1/ x 1 1/2 35 x 1 1/2 42 x 2 54 x 2 1/

12 Objenací Přeběžné Art. č x G Profipress G-šroubení, s těsněním na plochu, moel x 7/8 22 x 7/8 28 x 7/ Profipress G-přechoka, jako přecho na regulátory tlaku o nárží se zkapalněným plynem, pro připojení se zářezným kroužkem, moel * x G Profipress G-přechoka, jako přecho na regulátory tlaku o nárží se zkapalněným plynem, s připojením pro přesuvnou matici, moel x 1/ x 3/ x 1/ x 3/ x 1/ x 3/ Profipress G-víčko, moel Profipress-uzavírací koncová tvarovka, moel * = Doávka pouze z oběhu sklaových zásob

13 Profipress G s SC-Contur Objenací Přeběžné Art. č x Rp Profipress G-nástěnka, moel x 1/ x 1/ x 1/ x 3/ x Rp x G x élka Profipress G-stěnová průchoka, rohová, moel x 3/8 x 3/4 x G Montážní saa, ke stěnovým průchokám, velikost klíče pro montážní sau: 29 mm, moel / Příruby a kulové kohouty Profipress G-přírubový přecho, s lisovacím přípojem, s volnou přírubou PN 10/16, z oceli, ošetřeno černou práškovou barvou, moel (DN) (25) 28 (32) 35 (40) 42 (50) (DN) Profipress G XL-přírubový přecho, s lisovacím přípojem, s volnou přírubou PN 10/16, z oceli, ošetřeno černou práškovou barvou, moel XL (65) 64,

14 Objenací Přeběžné Art. č Saa příslušenství, pro přírubové spojení, skláá se z: 4 šroubů, 8 položek a 4 matic z pozinkované oceli, moel DN (PN) M x élka 25 (16) M12 x (16) M16 x DN (PN) M x élka Saa příslušenství, pro přírubové spojení, skláá se z: 8 šroubů, 16 položek a 8 matic z pozinkované oceli, moel XL (16) M16 x (DN) PN Těsnění, z AFM 34 bez azbestu, moel (32) 6 5 (40) 6 5 (50) 6 5 (10) 16 (15) 16 (20) (25) (32) (40) (50) (DN) PN Těsnění, z AFM 34 bez azbestu, moel XL (65) Profipress G-kulový kohout, s lisovacím přípojem, plášt uzavíratelný, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, moel 2670 (DN) (15) 15 (15) 18 (20) 22 (25) 28 (32) 35 (40) 42 (50)

15 Profipress G s SC-Contur Objenací Přeběžné Art. č (DN) x Rp Profipress G-kulový kohout, plášt s lisovacím přípojem a s Rp-závitem, uzavíratelný, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, moel (15) 15 x 1/2 (15) 18 x 1/2 (20) 22 x 3/4 (25) 28 x 1 (32) 35 x 1 1/4 (40) 42 x 1 1/2 (50) 54 x Profipress G-kulový kohout, s lisovacím přípojem, plášt se zkušebním otvorem, ovláací rukojet z ocelového plechu, ošetřeno žlutou práškovou barvou, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, moel 2671 (DN) (15) 18 (20) 22 (25) Profipress G-kulový kohout, plášt se zkušebním otvorem, vstup: Rp-závit, výstup: Profipress G-lisovací přípoj, ovláací rukojet z ocelového plechu, ošetřeno žlutou práškovou barvou, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, moel (DN) Rp x (20) 3/4 x 22 (25) 3/4 x 28 (25) 1 x 22 (25) 1 x Hlíače průtoku plynu Profipress G-hlíač průtoku plynu, Typ M/K, provozní tlak: 15 až 100 mbar, vstup: R-závit, výstup: Profipress G-lisovací přípoj, vyšší teplotní zátěž, 650 C/30 min, se zkušební značkou DVGW-G, moel HT R x x (V Gas ) 1 x 28 x (2,5) 1 x 28 x (4,0) 1 x 28 x (6,0) 1 1/4 x 35 x (6,0) 1 1/4 x 35 x (10,0)

16 Objenací Přeběžné Art. č Montážní jenotky, připojovací eska na plynoměr a příslušenství Profipress G-kulový kohout pro plynoměr, z mosazi, pro jenohrlový plynoměr, průchozí, s ržákem na zeď a saou upevnění, oboustranný lisovací přípoj Profipress G, uzavíratelný, plombovatelný, se zkušebním otvorem, teplota prostřeí max. 70 C, vyšší teplotní zátěž, 650 C/30min, GT1, x (V Gas ) moel s termickou uzávěrkou (TAE), moel 2645T s hlíačem průtoku plynu Typ K, provozní tlak 15 až 100 mbar, moel 2645S 28 x (2,5) 28 x (4,0) 28 x (6,0) šířka x výška Záklaní eska, pozinkovaná ocel, k montáži jeno- a vouhrlových plynoměrů, s profily pro upevnění kolen moel a , moel x šířka x výška Záklaní eska, pozinkovaná ocel, pro montážní kolejnici moel 8001, s upevňovacím materiálem, k montáži jeno- a vouhrlových plynoměrů, s profily pro upevnění kolen moel a , moel x Upozornění: montážní kolejnice moel 8001, viz. skupina T1, Viegaswift 16

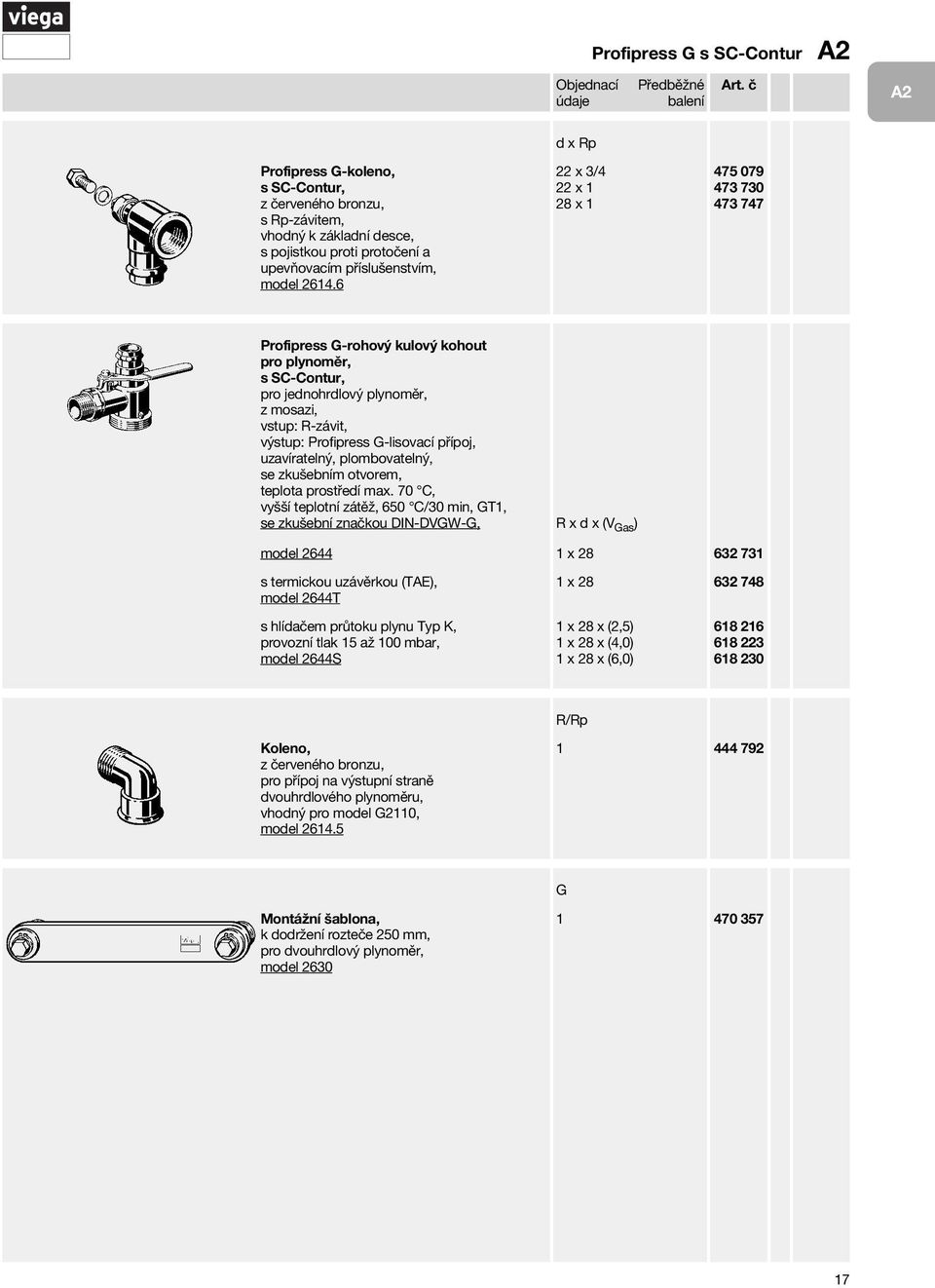

17 Profipress G s SC-Contur Objenací Přeběžné Art. č x Rp Profipress G-koleno, s Rp-závitem, vhoný k záklaní esce, s pojistkou proti protočení a upevňovacím příslušenstvím, moel x 3/4 22 x 1 28 x Profipress G-rohový kulový kohout pro plynoměr, pro jenohrlový plynoměr, z mosazi, vstup: R-závit, výstup: Profipress G-lisovací přípoj, uzavíratelný, plombovatelný, se zkušebním otvorem, teplota prostřeí max. 70 C, vyšší teplotní zátěž, 650 C/30 min, GT1, R x x (V Gas ) moel x s termickou uzávěrkou (TAE), moel 2644T 1 x s hlíačem průtoku plynu Typ K, provozní tlak 15 až 100 mbar, moel 2644S 1 x 28 x (2,5) 1 x 28 x (4,0) 1 x 28 x (6,0) R/Rp Koleno, pro přípoj na výstupní straně vouhrlového plynoměru, vhoný pro moel G2110, moel G Montážní šablona, k oržení rozteče 250 mm, pro vouhrlový plynoměr, moel

18 Objenací Přeběžné Art. č x (V Gas ) Profipress G-montážní jenotka, pro vouhrlový plynoměr, vstup/výstup: Profipress G-koleno rohový kulový kohout a připojovací koleno z mosazi, na obou stranách integrované šroubení pro plynoměr, s ržákem na stěnu, uzavíratelná, plombovatelná, teplota prostřeí max. 70 C, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, s hlíačem průtoku plynu Typ K, provozní tlak 15 až 100 mbar, moel G2343S 28 x (2,5) 28 x (4,0) 28 x (6,0)

19 Profipress G s SC-Contur Objenací Přeběžné Art. č Plynové zásuvky a zásuvné haice x (V Gas ) Profipress G-poomítková plynová zásuvka, s termickou uzávěrkou (TAE), s hlíačem průtoku plynu, z mosazi, pro připojení plynových spotřebičů o Q NB, max. = 11 KW pomocí plynových zásuvných haic s normovanou zástrčkou pole VP 635-2, vstup: lisovaný přípoj Profipress G, výstup: zásuvka pole VP 635-1, teplota prostřeí max. 60 C, max. provozní tlak 0,2 bar, vyšší teplotní zátěž, se zkušební značkou DVGW-G, moel x (1,6) Krytka, z umělé hmoty, vhoná k poomítkové plynové zásuvce moel 2643 a , moel bílá chrom/sklo chrom/řevo chrom/kov Plynová zástrčná haice, přímé proveení, pro přípoj na plynové zásuvky moel 2643 a , vstup: normovaná zásuvka pole VP 635-2, výstup: Rp-závit vnitřní haice: vlnovcová haice z nerezi, vnější haice: haice z umělé hmoty, teplota prostřeí max. 70 C, provozní tlak 0,1 bar, se zkušební značkou DVGW-G, moel G2028 Rp x élka 1/2 x 500 1/2 x 750 1/2 x /2 x /2 x

20 Objenací Přeběžné Art. č Profipress G-poomítková plynová zásuvka, s termickou uzávěrkou (TAE), z mosazi, pro připojení plynových spotřebičů pomocí plynových zásuvných haic s normovanou zástrčkou, vstup: lisovací přípoj Profipress G, výstup: zásuvka pole DIN , ukazatel otevřeno/zavřeno, rám/krytka bílý plast, teplota prostřeí max. 60 C, max. provozní tlak 0,1 bar, vyšší teplotní zátěž, moel G2020T Art. č se zámkem, Art. č bez zámku, R Plynová zásuvka, s termickou uzávěrkou (TAE), pro připojení plynových spotřebičů pomocí plynových zástrčných haic s normovanou zástrčkou, z pochromované mosazi, vstup: R-závit, výstup: zásuvka pole DIN , ukazatel otevřeno/zavřeno, teplota prostřeí max. 70 C, provozní tlak 0,1 bar, vyšší teplotní zátěž, moel G2016T 1/2 pochromováno R Plynová zásuvka, s termickou uzávěrkou (TAE), pro připojení plynových spotřebičů pomocí plynových zástrčných haic s normovanou zástrčkou, s oatečným uzávěrem, z pochromované mosazi, vstup: R-závit, výstup: zásuvka pole DIN , ukazatel otevřeno/zavřeno, teplota prostřeí max. 70 C, provozní tlak 0,1 bar, vyšší teplotní zátěž, moel G2019T 1/2 pochromováno

21 Profipress G s SC-Contur Objenací Přeběžné Art. č Rp x élka Plynová zástrčná haice, přímá, pro přípoj na plynové zásuvky moel G2016 a G2019, vstup: normovaná zásuvka pole DIN , výstup: Rp-závit, vnitřní haice: vlnovcová haice z nerezi, vnější haice: robustní přezkovaná haice z nerezi, teplota prostřeí max. 70 C, provozní tlak 0,1 bar, moel G2023 maximální élka haice v omovních instalacích 1500 mm 1/2 x 500 1/2 x 800 1/2 x /2 x /2 x /2 x /2 x /2 x Plynová zástrčná haice, rohová, pro přípoj na plynové zásuvky moel G2020T a G20201T, vstup: normovaná zásuvka pole DIN , výstup: Rp-závit, vnitřní haice: vlnovcová haice z nerezi, vnější haice: robustní přezkovaná haice z nerezi, teplota prostřeí max. 70 C, provozní tlak 0,1 bar, moel G2025 zvláštní élky na otaz! Rp x élka 1/2 x /2 x

22 Objenací Přeběžné Art. č Plynové kulové kohouty pro připojení přístrojů Profipress G-kulový kohout pro plynové přístroje, s termickou uzávěrkou (TAE), přímé proveení, přípoj o topných zařízení a ohřívačů teplé voy, z mosazi, s blokační bezpečnostní pojistkou, vstup: Profipress G-lisovací přípoj, výstup: šroubení s Rp-závitem, teplota prostřeí max. 70 C, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, moel 2646 (DN) x Rp (15) 15 x 1/2 (15) 18 x 1/2 (20) 22 x 3/4 (25) 28 x R/Rp Rohový kulový kohout pro plynové přístroje, s termickou uzávěrkou (TAE), z pochromované mosazi, rohové proveení, pro připojení topných přístrojů a ohřívačů teplé voy, s blokační bezpečnostní pojistkou, vstup: R-závit, výstup: šroubení s Rp-závitem, teplota prostřeí max. 70 C, provozní tlak max. 5 bar (MOP 5), vyšší teplotní zátěž, 650 C/30 min, GT1, moel G2109T pochromováno 1/2 3/ Upozornění: Další armatury a příslušenství viz skupina C1 Jenotlivé íly x s Profipress G-těsnicí prvek, z HNBR, pro tvarovky Profipress G a Sanpress Inox G, pro rozvoy plynu, topného oleje a motorové nafty, moel x 2, x 2, x 2, x x x x x
