1 Použití kompresorů Copeland v supermarketech Srovnání různých způsobů řešení chladícího okruhu Porovnání systémů s pístovými nebo skrol kompresory Hodnocení úsudku jednotlivých účastníků výběru Hlavní přednosti a nedostatky jednotlivých řešení Komenského Choceň až 6 alfaco@retis.cz 1

úsudku jednotlivých účastníků výběru Hlavní přednosti a nedostatky jednotlivých

2 Chladící systémy používané v supermarketech A B Centrální způsob s polohermetickými kompresory ve strojovně - sdružená jednotka Nepřímé chlazení s centrální strojovnou, kompaktní jednotka s polohermetickými kompresory C Decentralizovaný systém s jednotkami skrol 2

Nepřímé chlazení s centrální strojovnou, kompaktní jednotka s

3 Scroll v kondenzační jednotce

4 ZF18 Scroll ve sdružené jednotce

5 NEJLEPŠÍ SYSTEM INVESTICE A 1000 B 1300 C 1050 A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = scroll decentralizovaně 5

6 Jak se cítíš před nástupem? Jak by jsi se cítil - zpracovávat kupu nabídek a všichni chtějí nejnižší ceny? 6

7 NEJLEPŠÍ SYSTEM INVESTICE PROVOZNÍ A 1000 B 1300 C 1050 A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = skrol decentralizovaně 7

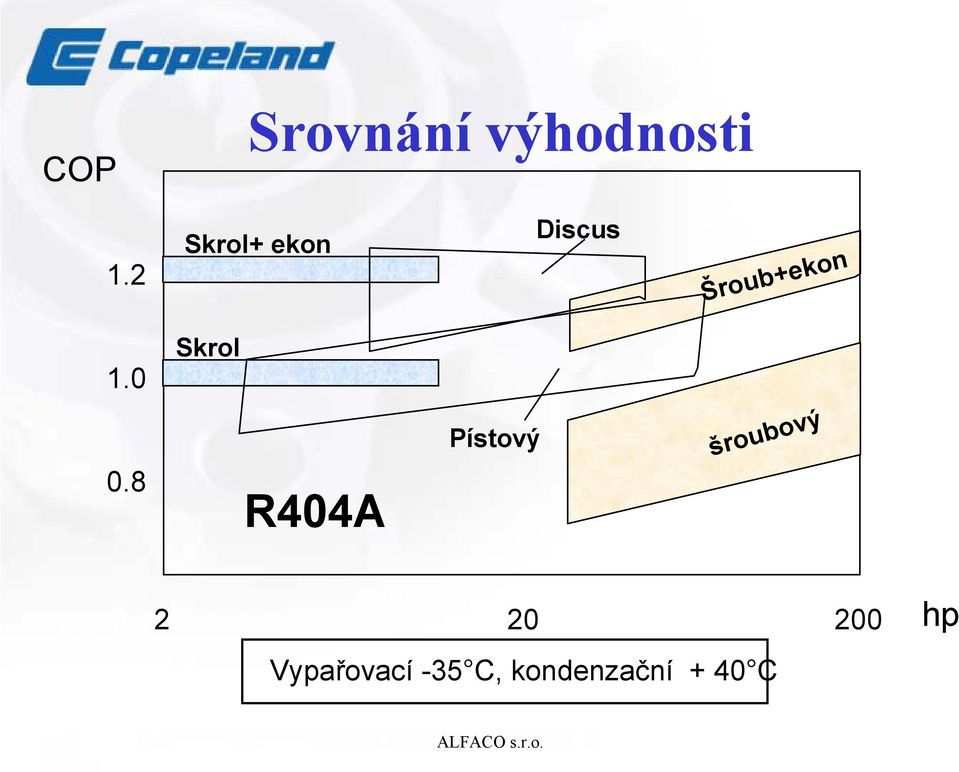

8 COP Srovnání výhodnosti 1.2 Skrol+ ekon Discus Šroub+ekon 1.0 Skrol 0.8 R404A Pístový šroubový Vypařovací -35 C, kondenzační + 40 C hp 8

9 R22-35 C Chladící výkon, kw D3DA-50X D2DB-50X DLHA-50X ZF18 ECO ZF18 ZF15 ECO výkon podle okolí výkon při +30 kond. 9

10 cena energie nejnižší kondenzační teplota průběh teplot okolí 10

11 Roční provozní náklady D3DA-50X D2DB-50X DLHA-50X ZF18 ECO ZF18 ZF15 ECO 11

12 12 Roční provozní náklady C 25 C 20 C Discus 2-cyl DLHA ZF18 ECO ZF18 ZF15 ECO kond.teplota

13 NEJLEPŠ I SYSTEM INVESTICE PROVOZNÍ SPOTŘEBA ENERGIÍ ÚDRŽBY NÁJEM POZEMKU ODPISY 13

14 NEJLEPŠÍ SYSTEM INVESTICE PROVOZNÍ OKOLÍ A B C A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = skrol decentralizovaně 14

15 Okolí - životní prostředí Celkové oteplení (TEWI) přímé emise - náplň chladiva - skutečná úroveň netěsnosti nepřímé emise - užívání energetických zdrojů 15

16 TEWI u středoteplotního chlazení (USA) R404A sdruženka 20% netěsnost 6% netěsnost Chladivo R404A sdruženka R404A nepřímo Energie Únik chladiva 717 nepřímo R404A decentr TEWI (kgco 2 x 10-6 ) 16

sdruženka R404A nepřímo Energie Únik chladiva 717

17 TEWI u středoteplotního chlazení (Norsko) 20% netěsnost R404A 6% 6% netěsnost chladivo R404A sdruženka 6% R404A nepřímo R717 nepřímo Pozn.: Norsko je známo svými vodními elektrárnami R404A decentralizovaně TEWI (kgco 2 x 10-6 ) 17

18 hodnocení položek NEJLEPŠÍ SYSTEM POUZE PRO ILUSTRACI INVESTICE PROVOZNÍ PROSTŘEDÍ R-FIT A B C A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = skrol decentralizovaně 18

900 40 A = polohermetické, sdruženka ve strojovně B =

19 DODAVATEL NEJLEPŠÍ SYSTEM POUZE PRO ILUSTRACI INVESTICE PROVOZNÍ PROSTŘEDÍ R-FIT 70% 10% 15% 5% A B C A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = skrol decentralizovaně celkem

1050 900 40 100 A = polohermetické, sdruženka ve strojovně B =

20 MAJITEL NEJLEPŠÍ SYSTEM POUZE PRO ILUSTRACI INVESTICE PROVOZNÍ PROSTŘEDÍ R-FIT 40% 30% 25% 5% A B C A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = skrol decentralizovaně Totals % % 20

100 A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé

21 VEDOUCÍ PRODEJNY NEJLEPŠÍ SYSTEM POUZE PRO ILUSTRACI INVESTICE PROVOZNÍ PROSTŘEDÍ R-FIT 20% 25% 5% 50% A B C A = polohermetické, sdruženka ve strojovně B = polohermetické nepřímé chlazení ve strojovně C = skrol decentralizovaně celkem % % 21

22 Hodnocení nákladů jednotlivými subjekty 125% 120% 115% 110% 105% 95% 90% dodavatel provozovatel ředitel poloherm.sdr. nepřímé skrol decentr 22

23 ZÁVĚR zamyslete se pozorně nad uvedenými údaji vysvětlete souvislosti jak dodavateli systému, tak i uživateli 23
