7.1 Pr b hy z nabíje e BEL510

Transkript

1 Tomáš Tichý Semestrální projekt 1 Nabíjecí proudy pro výstup íslo 1: ~4 l. 2,7A ~6 l. 5,3A ~8-16 l. 8,0A ~20 l. 8,0A ~24 l. 6,5A ~27 l. 5,6A ~30 l. 4,8A Nabíje Isl6, který sem m l k dispozici byl p vodn typ 430d, ale byl menší úpravou hardwaru a nahráním nového softwaru (amatérsky) upraven na verzi 636+RS. Bohužel úprava nebyla 100% a p i úprav bo níku nebyl autor d sledný a jeho odpor byl v tší než by m l být, z ehož pramení chyba v nastavování proudu. Nabíje si myslel, že obvodem te e v tší proud než reáln tekl. Chyba m ení ale nijak zvláš neovliv ovala výsledky. Ceny nabíje Bel K Isl6-430d 8880 K Isl6-636+RS 15150K 7.1 Pr b hy z nabíje e BEL510 1) Akumulátor: 8x1700SCR NiCd. Pomalé 12h nabíjení ve spot ebi i 10

2 Nabíjení akumulátor ) Detail na DP pro pr b h 1 3) Akumulátor 4x2100NiMH. Pomalé 12h nabíjení voln. 11

3 Tomáš Tichý Semestrální projekt 1 4) Detail na delta peak z pr b h 3 5) Akumulátor 7x1700SCR NiCd. Rychlé nabíjení 2,25A voln položený. 12

4 Nabíjení akumulátor ) Detail na delta peak z grafu 5 7) Akumulátor 7x650 NiMH. Vybíjecí a nabíjecí cyklus. Nabíjecí proud 700mA. (Akumulátor byl chlazen proudícím vzduchem). 13

5 Tomáš Tichý Semestrální projekt 1 8) Detail na delta peak z grafu 7 9) Pr b h nabíjecího proudu na rychlém kanále pro proud 1,1A na 7x650NiMH. 14

6 Nabíjení akumulátor ) Pr b h nabíjecího proudu na pomalém kanále pro proud 235mA na 7x650NiMH. Záv r pro Bel: V prvních 4 grafech sem se pokusil ukázat existenci delta peaku p i nabíjení proudy 1/10C pro oba typy akumulátor a také, že p i nabíjení v krabici vysíla e u 8 lánkové baterie došlo k velkému oh evu po dodání absorbovatelné energie. Na dalších grafech je p edvedeno rychlonabíjení na obou typech lánk. Tato nabíje ka mnohem víc proh ívá akumulátor i p i menším proudu než nabíje Schulze(viz dále) a musí být mnohem v tší pokles nap tí pro detekci delta peaku. Další velmi nep íjemnou vlastností je výstupní pulzující proud, který na rychlém kanále dosahuje až 9A i p i nastaveném proudu 1A (viz graf 9). Díky t mto proudovým špi kám je lánek více proh íván. Pro vnit ní odpor 1 je to P D ( R I ) (1 9 ) 9W pro Bel oproti P 1 (1 1 ) 1W pro Schulze. Již na tomto je 9 vid t jasná nevýhoda, která siln poškozuje nabíjené lánky. Podobný problém je i na pomalém kanále, kde ale špi ky nejsou tak markantní. Veškeré hodnoty proud a nap tí jsou pro tento nabíje ješt íslicov filtrovány, aby se z nich nechaly ode ítat v bec n jaké hodnoty. Tento nabíje je pro jakékoliv smysluplné nabíjení úpln nevhodný a ze zkušeností uživatel nabíjené sady zni í. 15

7 Tomáš Tichý Semestrální projekt Pr b hy z nabíje e Schulze Isl ) Nabíjený akumulátor 7x1700SCR NiCd. Režim nabíjení: Automatické vybití a nabití. 2) Detail zmírn ní proudu ke konci nabíjení pro akumulátor z bodu 1 16

8 Nabíjení akumulátor ) Detail výskytu delta peaku pro akumulátor z bodu 1 4) Nabíjený akumulátor: 7x1700SCR NiCd. Ru n nastavený nabíjecí proud 5A. 17

9 Tomáš Tichý Semestrální projekt 1 5) Detail delta peaku z bodu 4 6) Nabíjený akumulátor 8x1700SCR NiCd. Automatické vybití a nabití. 18

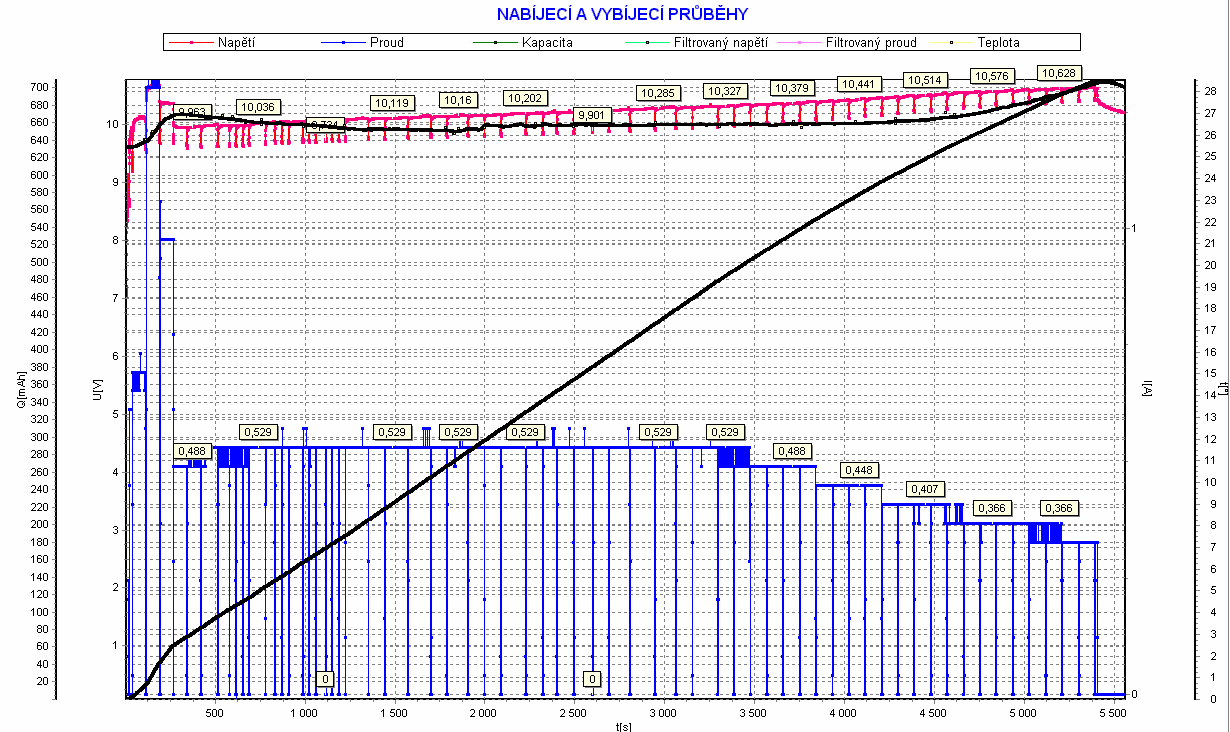

10 Nabíjení akumulátor ) Detail automatického zmír ování proudu u konce vybíjení z bodu 6. 8) Nabíjený akumulátor: 7x650NiMH. Režim automatického nabití 19

11 Tomáš Tichý Semestrální projekt 1 9) Detail delta peaku z bodu 8 10) Nabíjený akumulátor: 7x650NiMH. Ru n zvolen nabíjecí proud 1,5A. 20

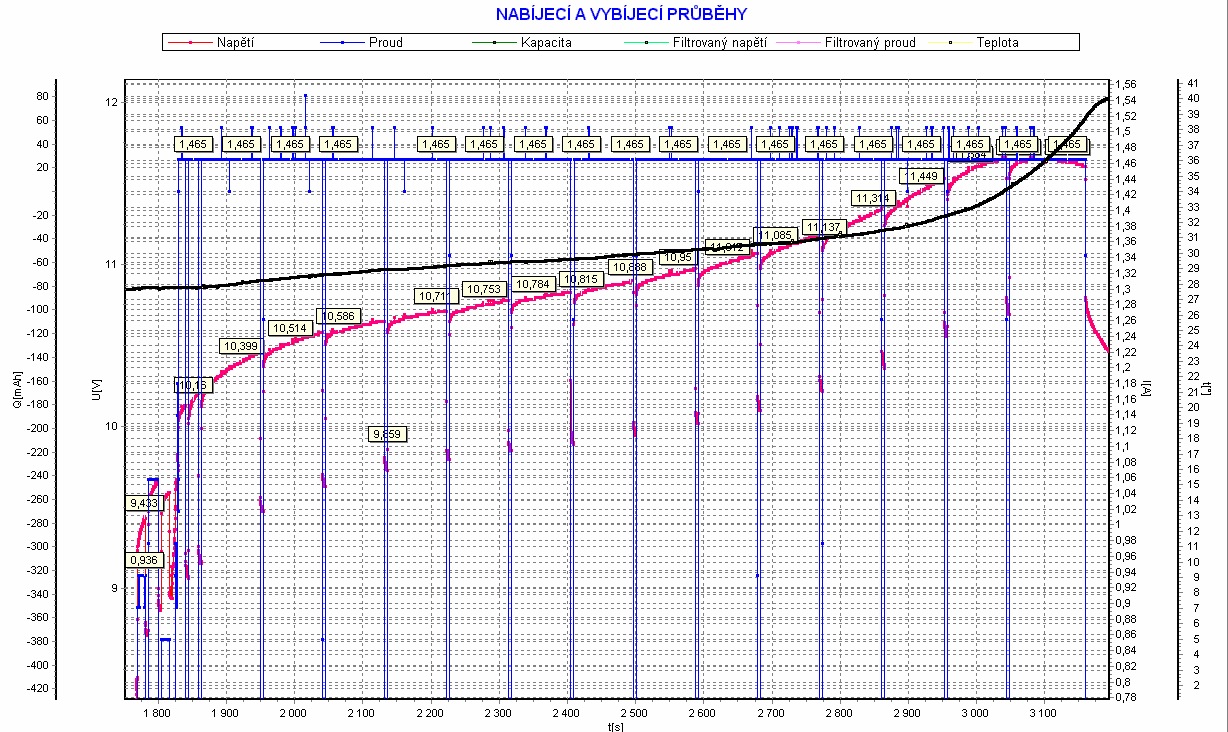

12 Nabíjení akumulátor ) Detail delta peaku z bodu 10 12) Detail m ení vnit ního odporu pro akumulátor z bodu 6 (8x1700SCR) Záv r pro Isl6-636: Nabíje ka nabíjí akumulátory vyhlazeným zdrojem proudu (viz vnit ní zapojení) jak je vid t v grafech. V r zných asových okamžicích se dodávaný proud p eruší a provád jí se 2 inností. Doba periody a doby vypnutí se liší strmostí vzr stu nap tí na akumulátoru a pohybuje se od 50s-100s s vypnutím proudu po dobu 5s-10s. P i automatickém nabíjení se m í vnit ní odpor akumulátor a to tak, že se vezme rozdíl nap tí a pod lí se posledn nabíjeným proudem. Další nabíjecí proud se ídí výkonovou ztrátou na vnit ním odporu akumulátor a to tak: pro NiCd 8 lánek se volí výkonová ztráta od 1,5-21
