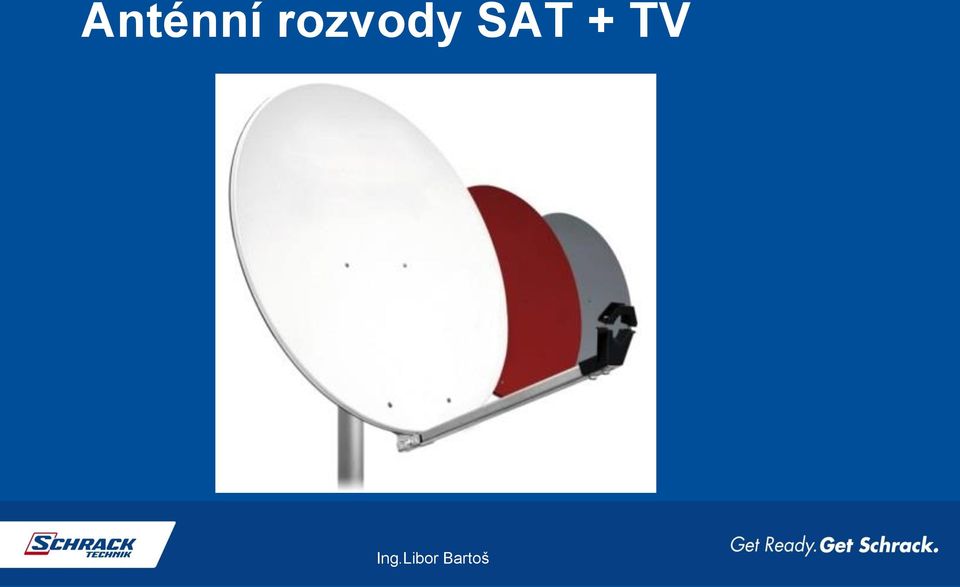

1 Anténní rozvody SAT + TV

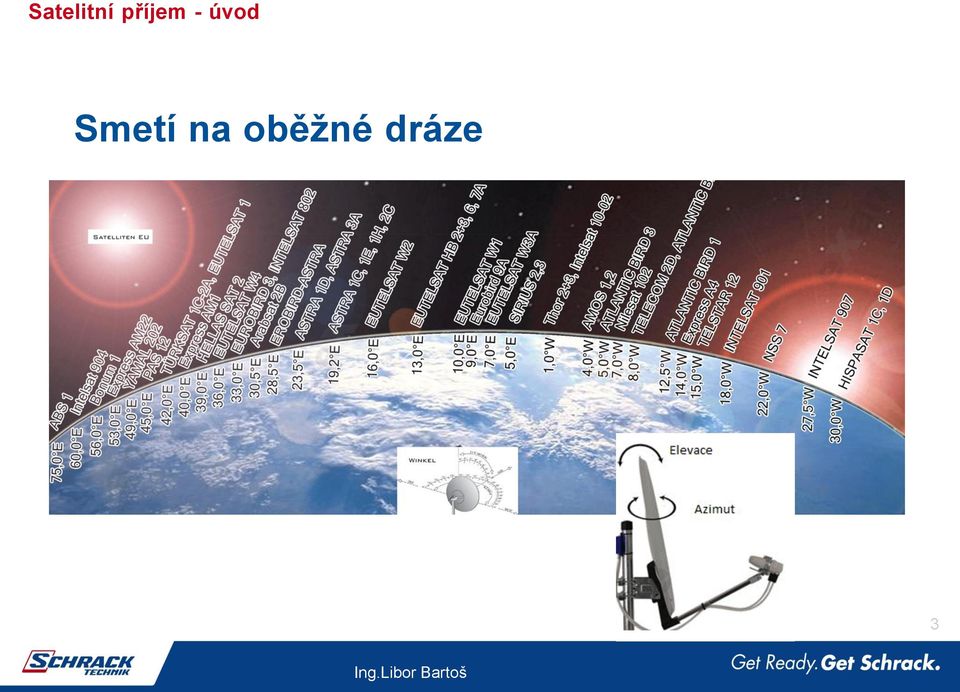

2 Satelitní příjem - úvod Smetí na oběžné dráze 3

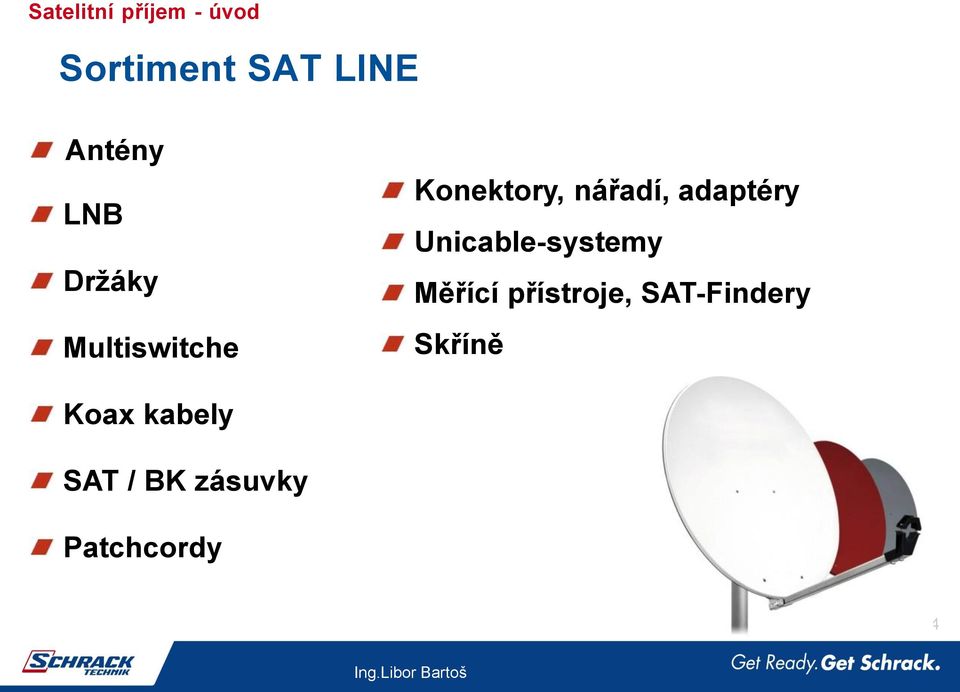

3 Satelitní příjem - úvod Sortiment SAT LINE Antény LNB Držáky Multiswitche Konektory, nářadí, adaptéry Unicable-systemy Měřící přístroje, SAT-Findery Skříně Koax kabely SAT / BK zásuvky Patchcordy 4

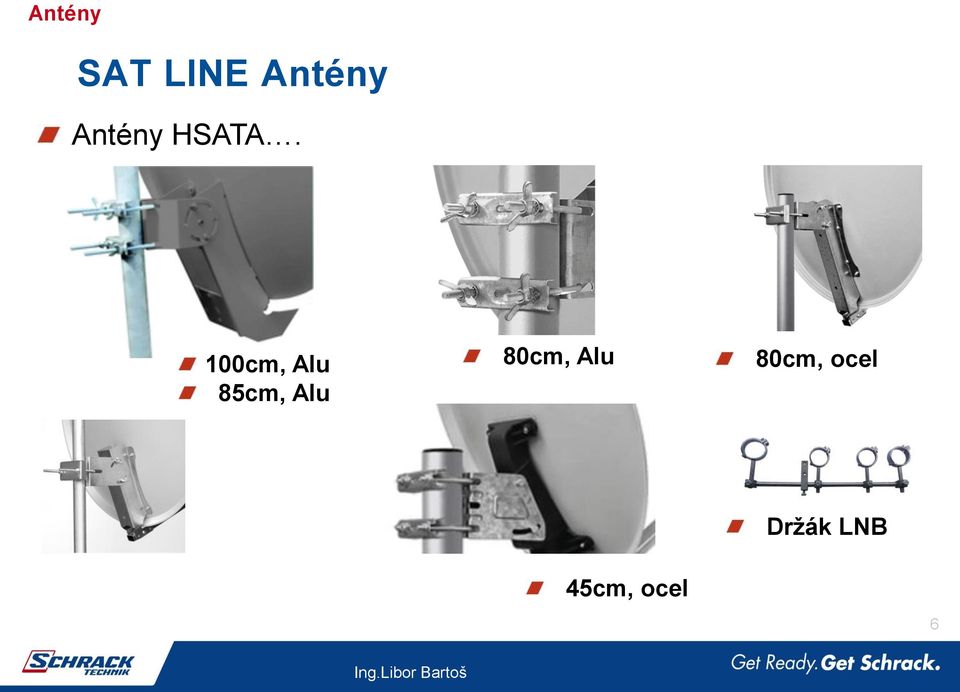

4 Antény SAT LINE Antény Antény HSATA. 100cm, Alu 85cm, Alu 80cm, Alu 80cm, ocel 45cm, ocel Držák LNB 6

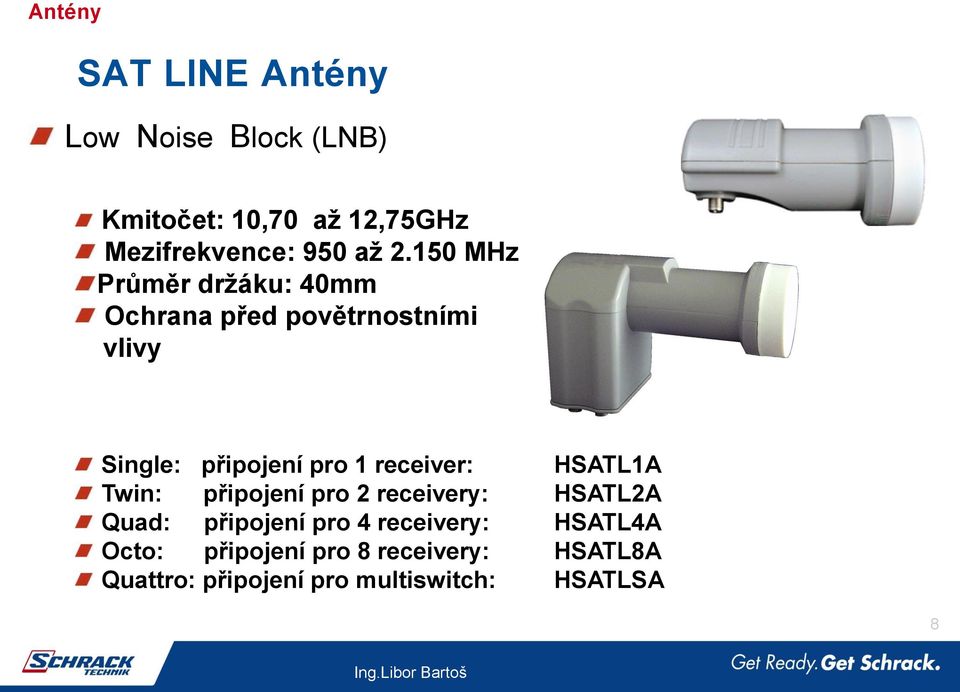

5 Antény SAT LINE Antény Low Noise Block (LNB) Kmitočet: 10,70 až 12,75GHz Mezifrekvence: 950 až MHz Průměr držáku: 40mm Ochrana před povětrnostními vlivy Single: připojení pro 1 receiver: HSATL1A Twin: připojení pro 2 receivery: HSATL2A Quad: připojení pro 4 receivery: HSATL4A Octo: připojení pro 8 receivery: HSATL8A Quattro: připojení pro multiswitch: HSATLSA 8

receiver: HSATL1A Twin: připojení pro 2 receivery: HSATL2A Quad: připojení pro 4 receivery:

6 Antény SAT LINE Antény Antény pro pozemní DVB-T / UHF Venkovní Kanály: > LTE - free Počet prvků: 41 Kanály: FM Počet prvků: 1 Vnitřní Včetně zdroje 230 VAC Konektor 12 VDC 150 x 150 mm 9

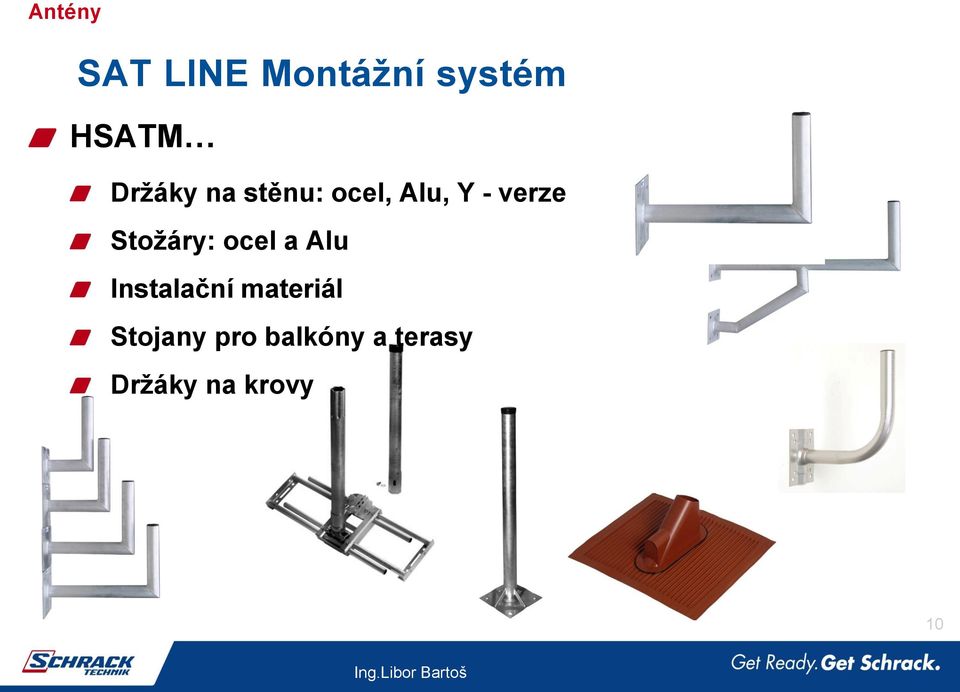

7 Antény SAT LINE Montážní systém HSATM Držáky na stěnu: ocel, Alu, Y - verze Stožáry: ocel a Alu Instalační materiál Stojany pro balkóny a terasy Držáky na krovy 10

8 Multiswitche SAT LINE Multiswitche Topologie: hvězdicový nebo liniový systém. Více výstupů pomocí kaskádovacích členů. Bod pro uzemnění a ochrana před přepětím. Nevyužité výstupy multiswitchů nebo LNB Musí být zakončeny odpory 75Ω HSZUSMR75. 11

Bod pro uzemnění a ochrana před přepětím.

9 Multiswitche SAT LINE Zemnící úhelníky se svodiči přepětí Ochrana před přepětím. HSZUEUxxA- Zemnící úhelník se svodiči přepětí, 5/9/17 portů HSZUU01A-- Svodič přepětí, F-male/F-female 14

Koaxiální kabely SAT LINE Koaxy Přenos vysokých kmitočtů (až 2.

10 Koaxiální kabely SAT LINE Koaxy Přenos vysokých kmitočtů (až MHz) DIGI-SAT 3040 koax kabel 75Ω, 1,02/4,6/6,8mm Cu, trojité stínění, 110dB, Class A, PVC, bílý, XC : 100m cívka, také jako doplnění odvíječe XC : 500m buben XC : 100m cívka včetně odvíječe a popruhu 15

stínění, 110dB, Class A, PVC, bílý, XC1609801: 100m cívka, také jako

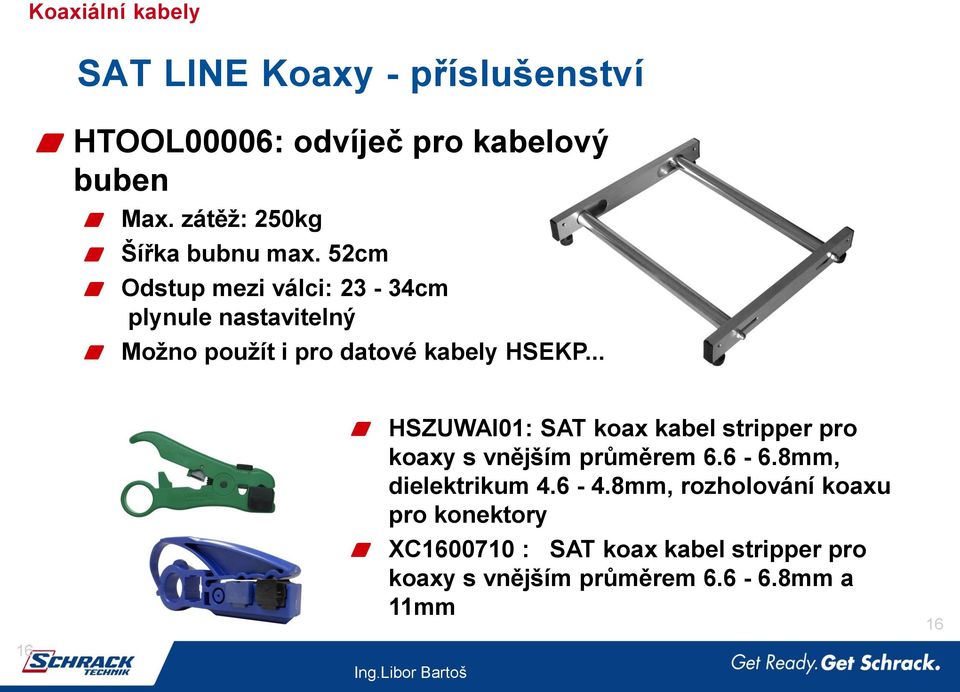

11 Koaxiální kabely SAT LINE Koaxy - příslušenství HTOOL00006: odvíječ pro kabelový buben Max. zátěž: 250kg Šířka bubnu max. 52cm Odstup mezi válci: 23-34cm plynule nastavitelný Možno použít i pro datové kabely HSEKP HSZUWAI01: SAT koax kabel stripper pro koaxy s vnějším průměrem mm, dielektrikum mm, rozholování koaxu pro konektory XC : SAT koax kabel stripper pro koaxy s vnějším průměrem mm a 11mm 16

52cm Odstup mezi válci: 23-34cm plynule nastavitelný Možno použít i pro datové kabely HSEKP.

12 Zásuvky SAT LINE Zásuvky Anténí zásuvky: SAT (DVB-S) až 2.200MHz BK Broadband (CATV, DVB-C, DVB-T) až 1005MHz Topologie: Hvězda (přímo): koncové zásuvky Hvězda (přes rozváděč): adaptér DIN, koncové zásuvky Linka: průchozí zásuvky 2-Port BK-zásuvka: 3-Port SAT- zásuvka : 4-Port SAT- zásuvka: S4H Toolless zásuvka 2 x IEC konektor 2 x IEC-, 1 x F - konektor 2 x IEC-, 2 x F - konektor 17

Hvězda (přes rozváděč): adaptér DIN, koncové zásuvky Linka: průchozí zásuvky 2-Port BK-zásuvka:

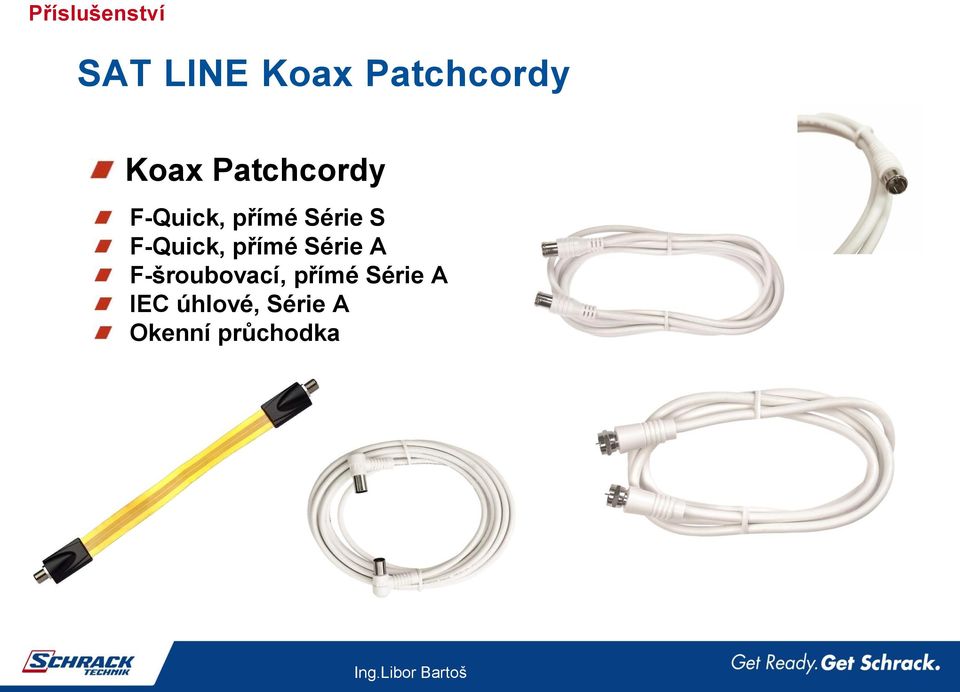

13 Příslušenství SAT LINE Koax Patchcordy Koax Patchcordy F-Quick, přímé Série S F-Quick, přímé Série A F-šroubovací, přímé Série A IEC úhlové, Série A Okenní průchodka

14 Příslušenství SAT LINE Konektory, rozbočovače, adaptery Koax F-konektor kompresní HSZUSFC48 Kleště HSZUWFC48- dielektrikem Ø 4,6-4,9mm Pro kabely s vnějším Ø 6,6-6,8mm Rozholovač kabelů HSZUWAI01, pro kabely s vnějším Ø 6,6-6,8mm, dielektrikum 4,6-4,8mm,

4,6-4,9mm Pro kabely s vnějším Ø 6,6-6,8mm Rozholovač kabelů

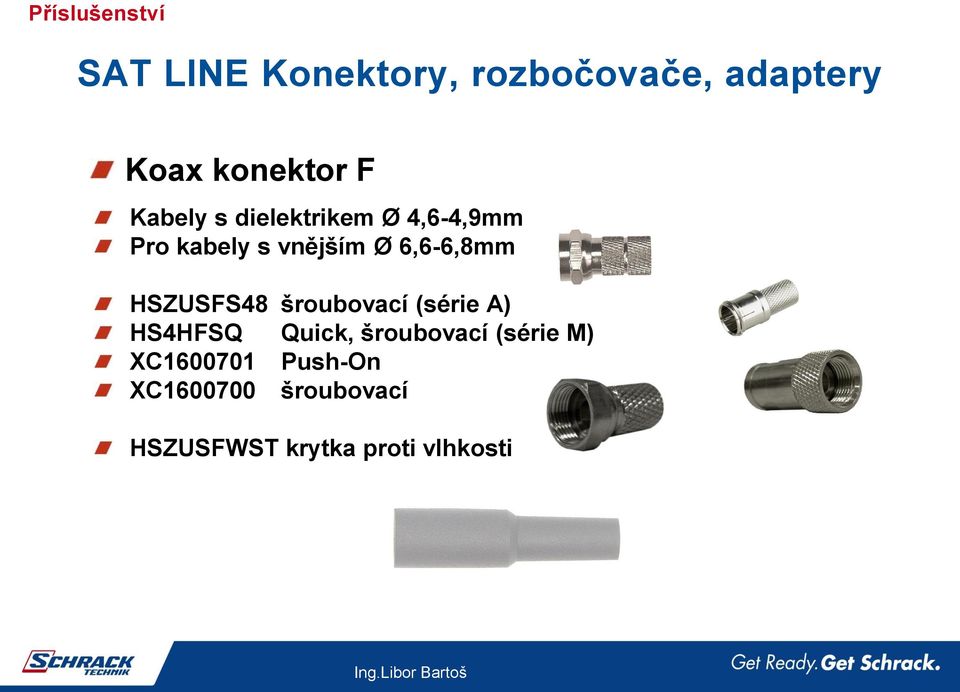

15 Příslušenství SAT LINE Konektory, rozbočovače, adaptery Koax konektor F Kabely s dielektrikem Ø 4,6-4,9mm Pro kabely s vnějším Ø 6,6-6,8mm HSZUSFS48 šroubovací (série A) HS4HFSQ Quick, šroubovací (série M) XC Push-On XC šroubovací HSZUSFWST krytka proti vlhkosti

6,6-6,8mm HSZUSFS48 šroubovací (série A) HS4HFSQ Quick, šroubovací

16 Příslušenství SAT LINE Konektory, rozbočovače, adaptery Koax rozbočovač pro 2 účastníky SAT: TV: Radio: HSZUVG2F HSZUVG2R HSZUVG2T Koax rozbočovač BK Multimedia MHz 2x, 4x, 8x F-Female: HSZUVMxF

Radio: HSZUVG2F HSZUVG2R HSZUVG2T Koax rozbočovač

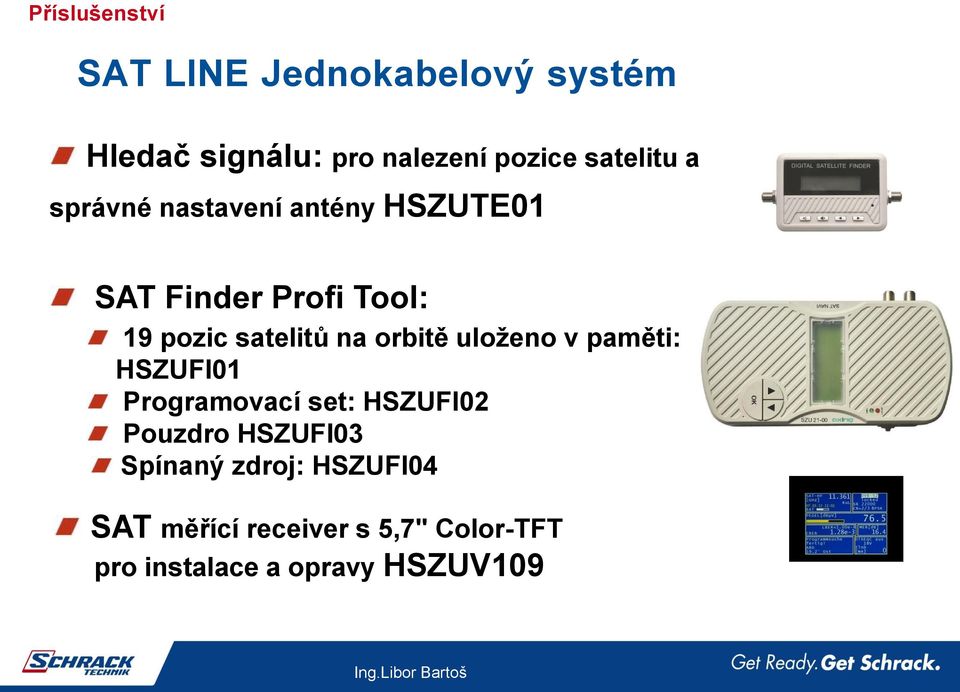

17 Příslušenství SAT LINE Jednokabelový systém Hledač signálu: pro nalezení pozice satelitu a správné nastavení antény HSZUTE01 SAT Finder Profi Tool: 19 pozic satelitů na orbitě uloženo v paměti: HSZUFI01 Programovací set: HSZUFI02 Pouzdro HSZUFI03 Spínaný zdroj: HSZUFI04 SAT měřící receiver s 5,7" Color-TFT pro instalace a opravy HSZUV109

satelitů na orbitě uloženo v paměti: HSZUFI01 Programovací set: HSZUFI02 Pouzdro

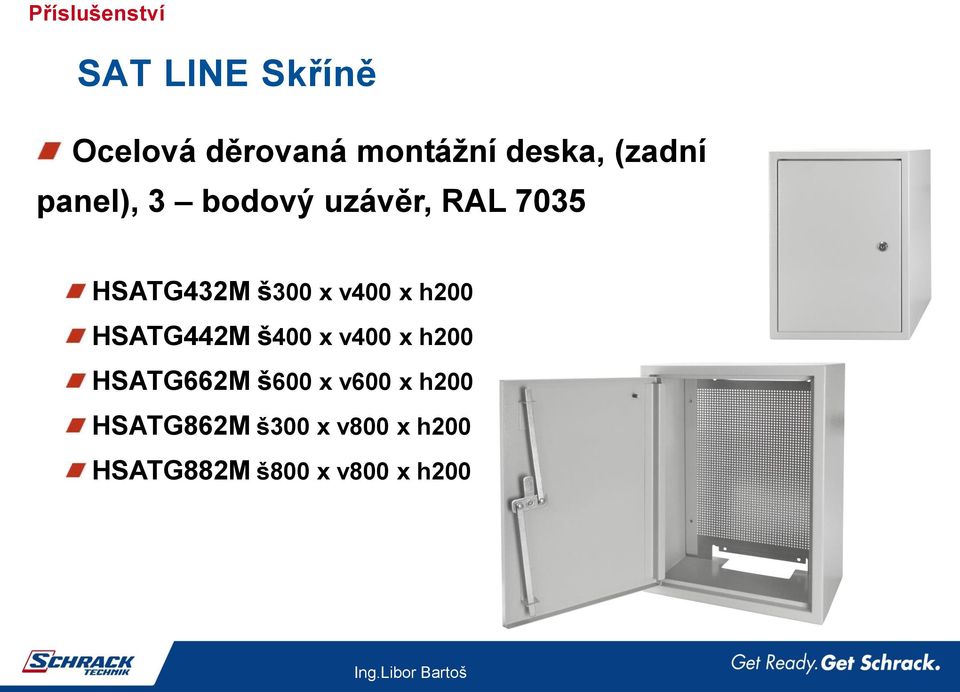

18 Příslušenství SAT LINE Skříně Ocelová děrovaná montážní deska, (zadní panel), 3 bodový uzávěr, RAL 7035 HSATG432M š300 x v400 x h200 HSATG442M š400 x v400 x h200 HSATG662M š600 x v600 x h200 HSATG862M š300 x v800 x h200 HSATG882M š800 x v800 x h200

š300 x v400 x h200 HSATG442M š400 x v400 x h200 HSATG662M

19 Děkuji za pozornost.
