1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing

3 Obsah: Simulace soustružení čela Spuštění simulace - video Soustružení profilu Soustružení profilu - postup Zadání Návod

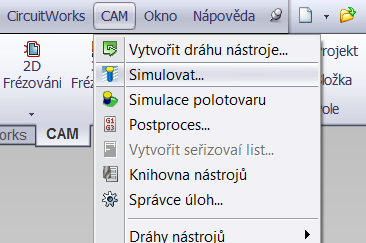

4 Simulace - Soustružení čela Pro ověření správnosti navržené dráhy, kontrolu kolizí atd. lze projekt simulovat. Lze simulovat i jednotlivé dráhy zvlášť (podle toho, je-li ve stromě označen celý projekt, nebo pouze dráha). Obr.: zdroj [2] Obsah

5 Simulace - Soustružení čela Funkční menu Simulace Přehrávání je nejpoužívanější funkcí Simulace, proto je v nabídce na prvním místě. Funkce ikon je intuitivní. Posuvník zrychluje, případně zpomaluje simulaci, pokud se nachází vlevo od střední polohy probíhá simulace pozpátku. Obr.: zdroj [2]

6 Simulace - Soustružení čela Funkční menu Simulace Zobrazit nástroj: Zde je možné zviditelnit celý nástroj, nebo jeho část. Obr.: zdroj [2]

7 Simulace - Soustružení čela Funkční menu Simulace Zobrazit dráhu nástroje: Zde je možné nastavit viditelnost drah. Obr.: zdroj [2]

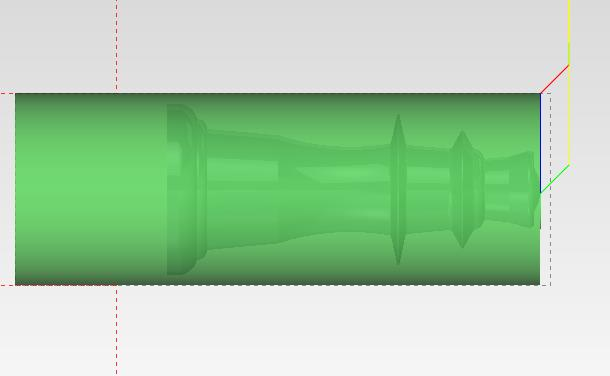

8 Simulace - Soustružení čela Funkční menu Simulace Zobrazit polotovar: Zde je možné nastavit viditelnost, nebo průhlednost polotovaru. Zároveň lze zobrazit model. Obr.: zdroj [2,4]

9 Simulace (Video bez komentáře) Obr.: zdroj [4] Obsah

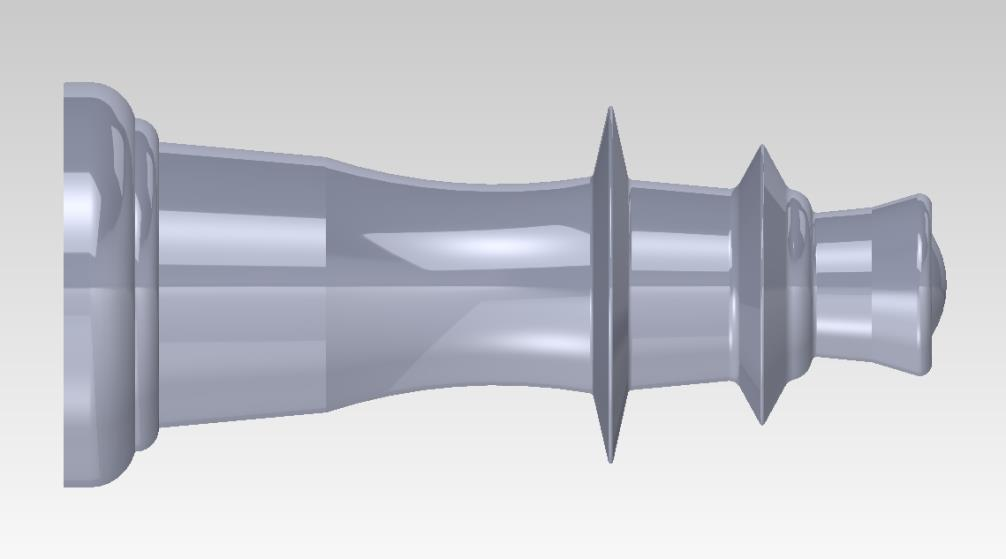

10 Z modelu je vidět, že obrobení nástroji z knihovny dílna pomocí jedné dráhy není možné. Z tohoto důvodu je třeba obrábět jednotlivé úseky více drahami. K tomu budou použity všechny kopírovací nože a na upíchnutí upichovací nůž. Obr.: zdroj [4] Obsah

11 postup 9.Upíchnutí Dokončení Hrubování Dokončení Zarovnání přímý pravý levý čela nůž Obr.: zdroj [4] Obsah

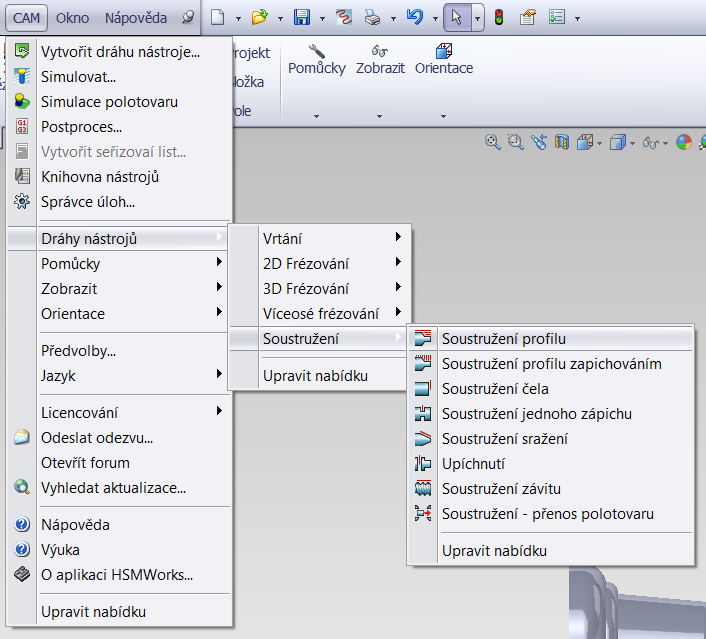

12 Dráha se vytvoří pomocí funkce soustružení profilu. Lze ji tvořit: 1. příkazové menu -> soustružení -> soustružení profilu 2. hlavní menu -> CAM -> dráhy nástrojů -> soustružení -> soustružení profilu. Strategie tvorby dráhy je téměř totožná jako u obrábění čela. Obr.: zdroj [2]

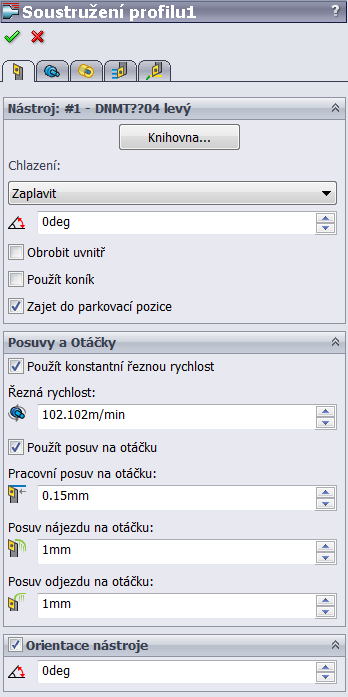

13 1. 2. Funkční menu Soustružení profilu Záložka Nástroj: 1.Výběr nástroje z knihovny - zvolit nástroj z knihovny dílna 2.Nastavit řezné podmínky -přebírají se z nastavení nástroje, které lze upravit dle operace 3.Orientace nástroje - nastavení sklonu ostří u víceosých strojů (nebylo v čelním obrábění) 3. Obr.: zdroj [2]

14 1. 2. Funkční menu Soustružení profilu Záložka Geometrie: 1.Omezení teď není třeba zadávat (vysvětleno dříve) 2.Model - omezení dalším modelem není (vysvětleno dříve) 3.Zbytkové obrábění - nové - Jedná se o obrobení zbytků ze všech předešlých drah 3. Obr.: zdroj [2,4]

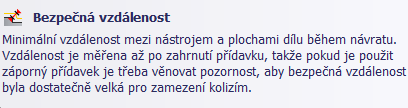

15 Funkční menu Soustružení profilu Záložka Poloměrový 1. Bezpečná výška hladina výměny nástroje 2. Výška návratu hladina bezpečného rychloposuvu 3. Vršek hranice nájezdu do materiálu 4. Spodek konec pracovního posuvu Obr.: zdroj [2]

16 Funkční menu Soustružení profilu Záložka Poloměrový 1. Obr.: zdroj [2]

17 Funkční menu Soustružení profilu Záložka Poloměrový 2. Obr.: zdroj [2]

18 Funkční menu Soustružení profilu Záložka Poloměrový 3. Obr.: zdroj [2]

19 Funkční menu Soustružení profilu Záložka Poloměrový 4. Obr.: zdroj [2]

20 Funkční menu Soustružení profilu Záložka Průchody: 1.Tolerance - (vysvětleno dříve) 2.Úhel průchodu sklon drah 3.Povolit zapichování - podřezávání Obr.: zdroj [2,4]

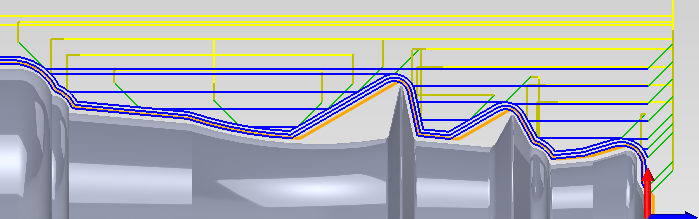

21 4. 5. Funkční menu Soustružení profilu Záložka Průchody: 4.Hrubovací průchody - nastavení tloušťky třísky a přesahu 5.Dokončovací průchody - počet průchodů a tloušťka třísky při obrábění načisto Obr.: zdroj [2,4]

22 Funkční menu Soustružení profilu Záložka Průchody: 6.Kompenzace nástroje - určuje místo uložení kompenzací Směr určuje jakým směrem bude vedena dráha nástroje. Obr.: zdroj [2]

23 Funkční menu Soustružení profilu Záložka Průchody: 8.Přídavek velikost přídavku na dokončovací operaci (je-li nastaven přídavek nenastavují se dokončovací průchody) 9.Vyhlazení - vyhladí dráhu odstraněním bodů v rámci tolerance a tím redukuje NC kód Obr.: zdroj [2]

24 1. 2. Funkční menu Soustružení profilu Záložka Napojování: 1.Způsob návratu řízení pohybu mezi řeznými pohyby 2.Bezpečná vzdálenost Obr.: zdroj [2]

25 Funkční menu Soustružení profilu Záložka Napojování: 3.Nájezdy/odjezdy a přejezdy - řízení způsobu najetí do řezu 4.Nájezd - nastavení úhlu, délky, případně poloměru oblouku a prodloužení. 5.Odjezd Stejně jako nájezd Odjezd úhel 135 Obr.: zdroj [2,4]

26 ZADÁNÍ Dokončete kompletní obrobení šachové figurky. 1.Vytvořte hrubovací dráhy pro levý a přímý nůž, přídavek na dokončení volte 0,3 mm. 2.Vytvořte dokončovací dráhy pravým, levým a přímým nožem. 3.Dokončete čelo pomocí funkce Soustružení profilu zapichováním. 4.Upíchněte figurku pomocí funkce Upíchnutí Obsah

27 NÁVOD (Video bez komentáře) Obr.: zdroj [4] Obsah

28 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:

29 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC /26
