Příloha č. 4 zadávací dokumentace k výběrovému řízení Kancelářské vybavení pro projekt UniCRE

Transkript

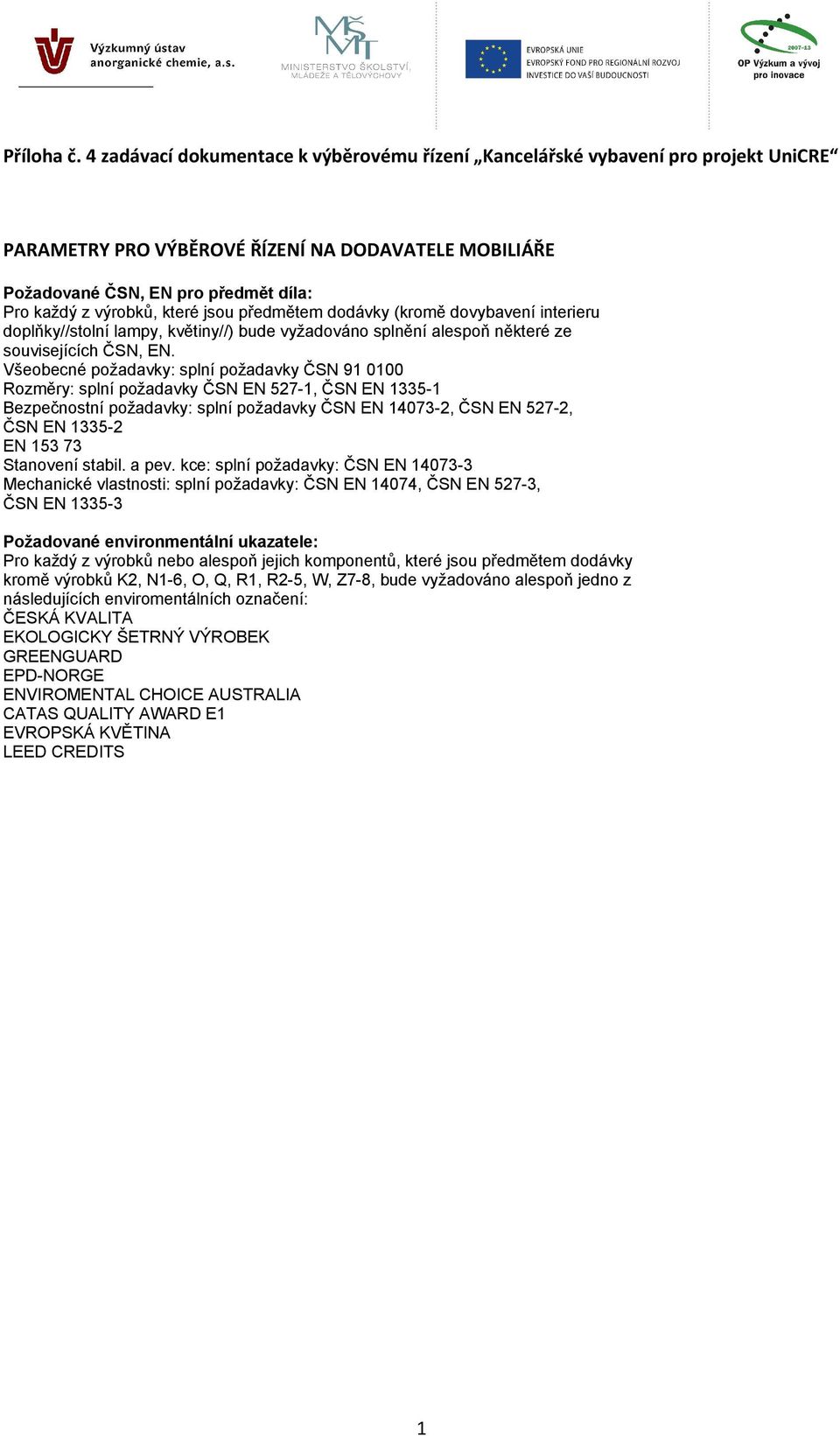

1 Příloha č. 4 zadávací dokumentace k výběrovému řízení Kancelářské vybavení pro projekt UniCRE PARAMETRY PRO VÝBĚROVÉ ŘÍZENÍ NA DODAVATELE MOBILIÁŘE Požadované ČSN, EN pro předmět díla: Pro každý z výrobků, které jsou předmětem dodávky (kromě dovybavení interieru doplňky//stolní lampy, květiny//) bude vyžadováno splnění alespoň některé ze souvisejících ČSN, EN. Všeobecné požadavky: splní požadavky ČSN Rozměry: splní požadavky ČSN EN 527-1, ČSN EN Bezpečnostní požadavky: splní požadavky ČSN EN , ČSN EN 527-2, ČSN EN EN Stanovení stabil. a pev. kce: splní požadavky: ČSN EN Mechanické vlastnosti: splní požadavky: ČSN EN 14074, ČSN EN 527-3, ČSN EN Požadované environmentální ukazatele: Pro každý z výrobků nebo alespoň jejich komponentů, které jsou předmětem dodávky kromě výrobků K2, N1-6, O, Q, R1, R2-5, W, Z7-8, bude vyžadováno alespoň jedno z následujících enviromentálních označení: ČESKÁ KVALITA EKOLOGICKY ŠETRNÝ VÝROBEK GREENGUARD EPD-NORGE ENVIROMENTAL CHOICE AUSTRALIA CATAS QUALITY AWARD E1 EVROPSKÁ KVĚTINA LEED CREDITS 1

2 PRODUKTOVÁ ČÁST Technický popis: Konstrukce, materiály RECEPČNÍ PULT: REC Čelní clonu pultu tvoří nestejnoměrné pruhy ve dvou barevných provedeních z materiálu CORIAN. Zapuštěné pruhy jsou vyrobeny z odstínu BLOOMING GREEN a jsou nasvětleny led pásky zafrézovanými do spodní hrany vystupujících bílých pruhů, které jsou vyrobeny z odstínu GLACIER WHITE. Všechny vnější hrany bílých pruhů budou lezce zaobleny rádiusem R2 (nebudou ostré!). Pracovní plocha stolu je vyrobena v odstínu GLACIER WHITE. Navazující nízká skříňka bude mít top desku ve stejném materiálovém provedení CORIAN GLACIER WHITE, viz. popis skříně S9. Investor při realizaci upřesní počet a velikost průchodek, které budou provedeny do pracovní desky stolu pultu recepce. Referenční vizualizace: 2

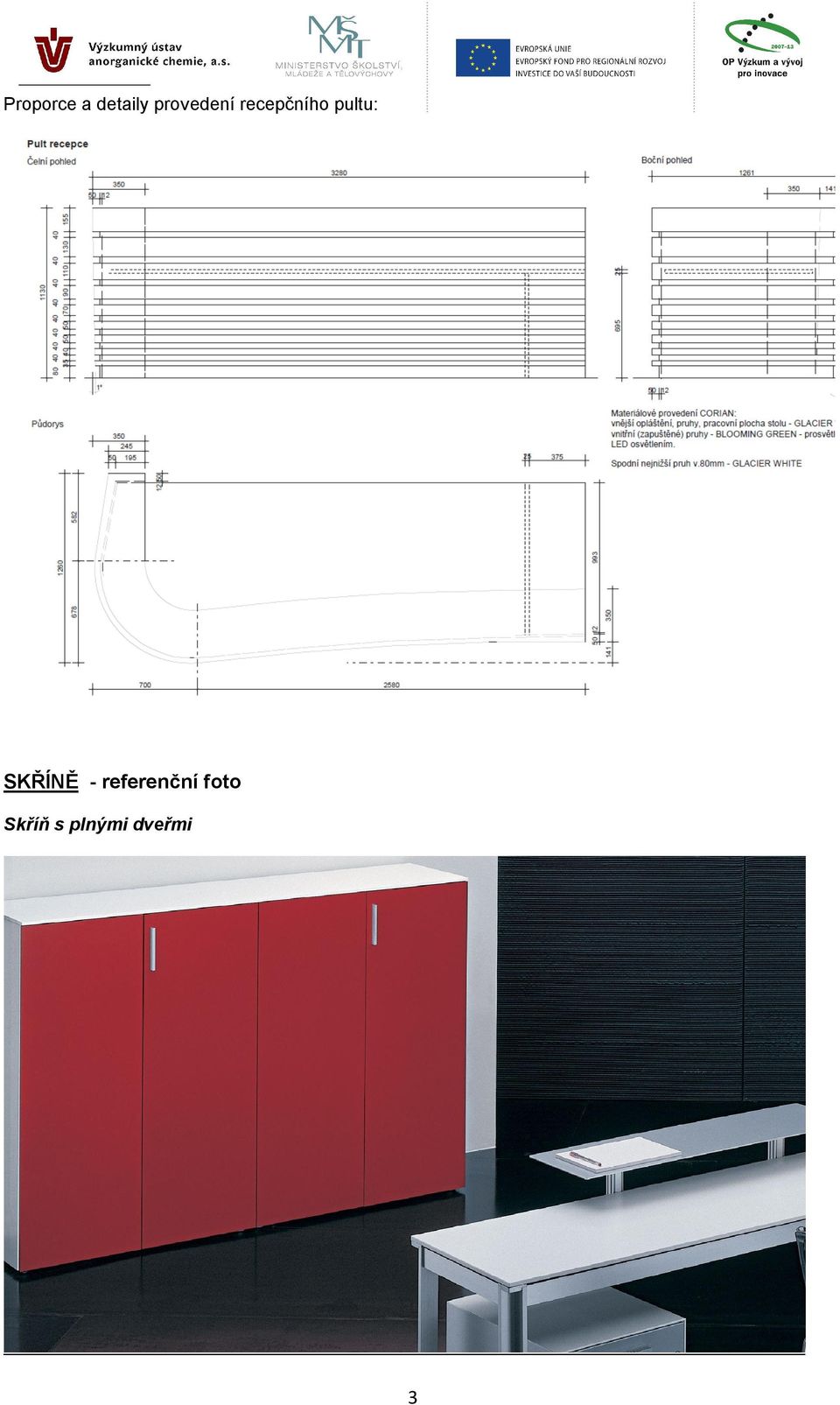

3 Proporce a detaily provedení recepčního pultu: SKŘÍNĚ - referenční foto Skříň s plnými dveřmi 3

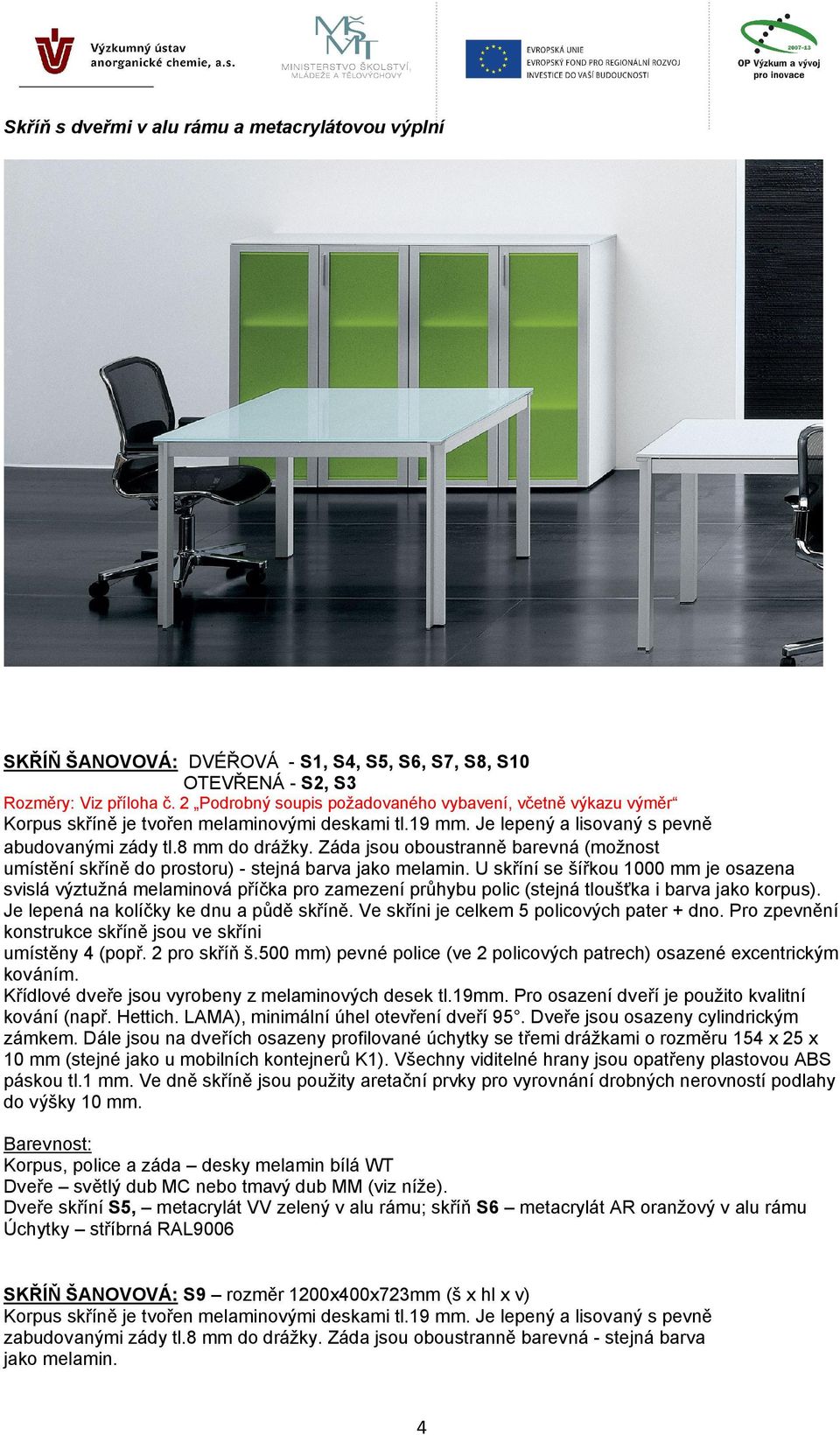

4 Skříň s dveřmi v alu rámu a metacrylátovou výplní SKŘÍŇ ŠANOVOVÁ: DVÉŘOVÁ - S1, S4, S5, S6, S7, S8, S10 OTEVŘENÁ - S2, S3 Rozměry: Viz příloha č. 2 Podrobný soupis požadovaného vybavení, včetně výkazu výměr Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně abudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná (možnost umístění skříně do prostoru) - stejná barva jako melamin. U skříní se šířkou 1000 mm je osazena svislá výztužná melaminová příčka pro zamezení průhybu polic (stejná tloušťka i barva jako korpus). Je lepená na kolíčky ke dnu a půdě skříně. Ve skříni je celkem 5 policových pater + dno. Pro zpevnění konstrukce skříně jsou ve skříni umístěny 4 (popř. 2 pro skříň š.500 mm) pevné police (ve 2 policových patrech) osazené excentrickým kováním. Křídlové dveře jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dveře jsou osazeny cylindrickým zámkem. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Ve dně skříně jsou použity aretační prvky pro vyrovnání drobných nerovností podlahy do výšky 10 mm. Korpus, police a záda desky melamin bílá WT Dveře světlý dub MC nebo tmavý dub MM (viz níže). Dveře skříní S5, metacrylát VV zelený v alu rámu; skříň S6 metacrylát AR oranžový v alu rámu Úchytky stříbrná RAL9006 SKŘÍŇ ŠANOVOVÁ: S9 rozměr 1200x400x723mm (š x hl x v) Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná - stejná barva jako melamin. 4

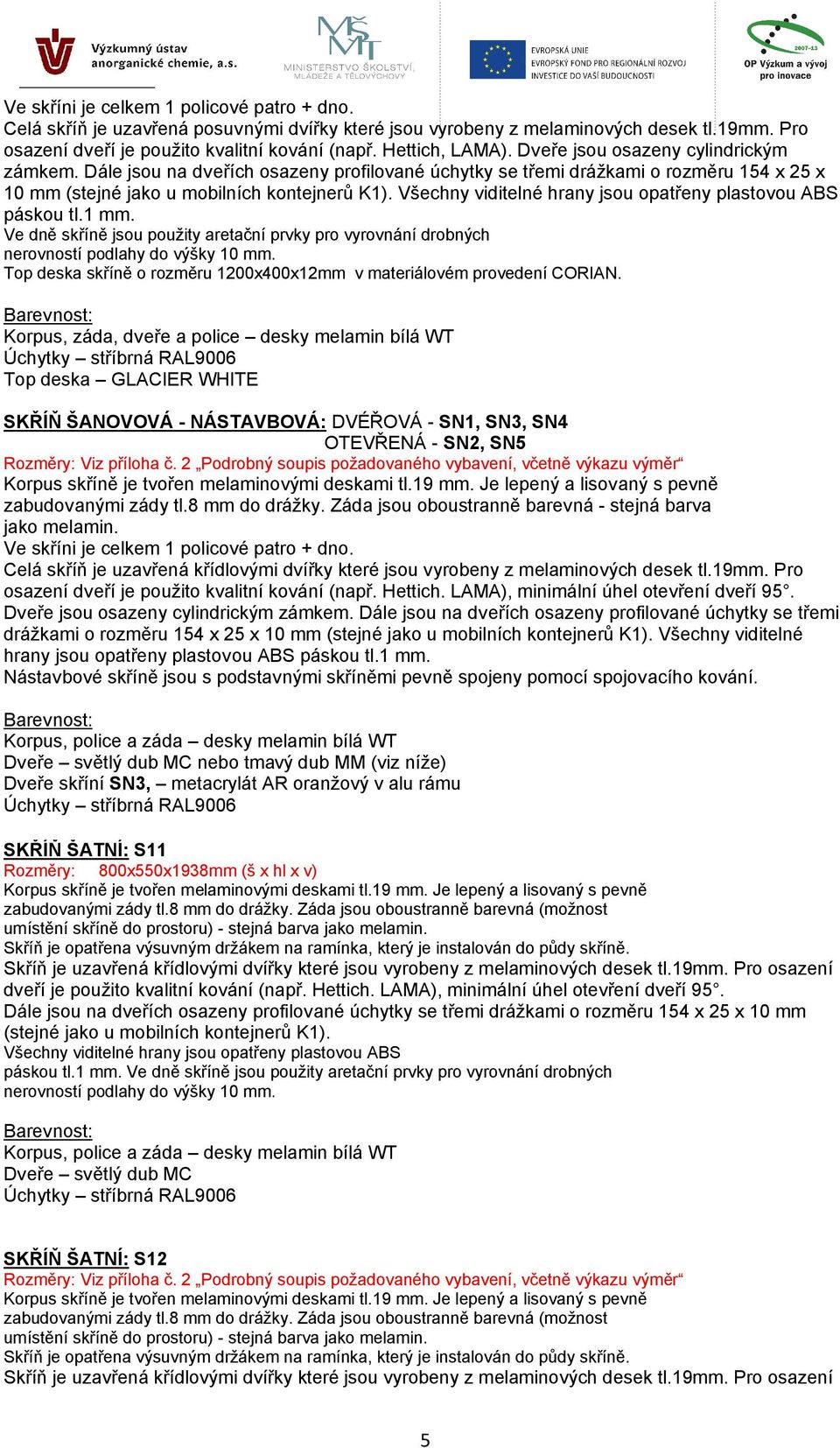

5 Ve skříni je celkem 1 policové patro + dno. Celá skříň je uzavřená posuvnými dvířky které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich, LAMA). Dveře jsou osazeny cylindrickým zámkem. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Ve dně skříně jsou použity aretační prvky pro vyrovnání drobných nerovností podlahy do výšky 10 mm. Top deska skříně o rozměru 1200x400x12mm v materiálovém provedení CORIAN. Korpus, záda, dveře a police desky melamin bílá WT Úchytky stříbrná RAL9006 Top deska GLACIER WHITE SKŘÍŇ ŠANOVOVÁ - NÁSTAVBOVÁ: DVÉŘOVÁ - SN1, SN3, SN4 OTEVŘENÁ - SN2, SN5 Rozměry: Viz příloha č. 2 Podrobný soupis požadovaného vybavení, včetně výkazu výměr Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná - stejná barva jako melamin. Ve skříni je celkem 1 policové patro + dno. Celá skříň je uzavřená křídlovými dvířky které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dveře jsou osazeny cylindrickým zámkem. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Nástavbové skříně jsou s podstavnými skříněmi pevně spojeny pomocí spojovacího kování. Korpus, police a záda desky melamin bílá WT Dveře světlý dub MC nebo tmavý dub MM (viz níže) Dveře skříní SN3, metacrylát AR oranžový v alu rámu Úchytky stříbrná RAL9006 SKŘÍŇ ŠATNÍ: S11 Rozměry: 800x550x1938mm (š x hl x v) Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná (možnost umístění skříně do prostoru) - stejná barva jako melamin. Skříň je opatřena výsuvným držákem na ramínka, který je instalován do půdy skříně. Skříň je uzavřená křídlovými dvířky které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Ve dně skříně jsou použity aretační prvky pro vyrovnání drobných nerovností podlahy do výšky 10 mm. Korpus, police a záda desky melamin bílá WT Dveře světlý dub MC Úchytky stříbrná RAL9006 SKŘÍŇ ŠATNÍ: S12 Rozměry: Viz příloha č. 2 Podrobný soupis požadovaného vybavení, včetně výkazu výměr Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná (možnost umístění skříně do prostoru) - stejná barva jako melamin. Skříň je opatřena výsuvným držákem na ramínka, který je instalován do půdy skříně. Skříň je uzavřená křídlovými dvířky které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení 5

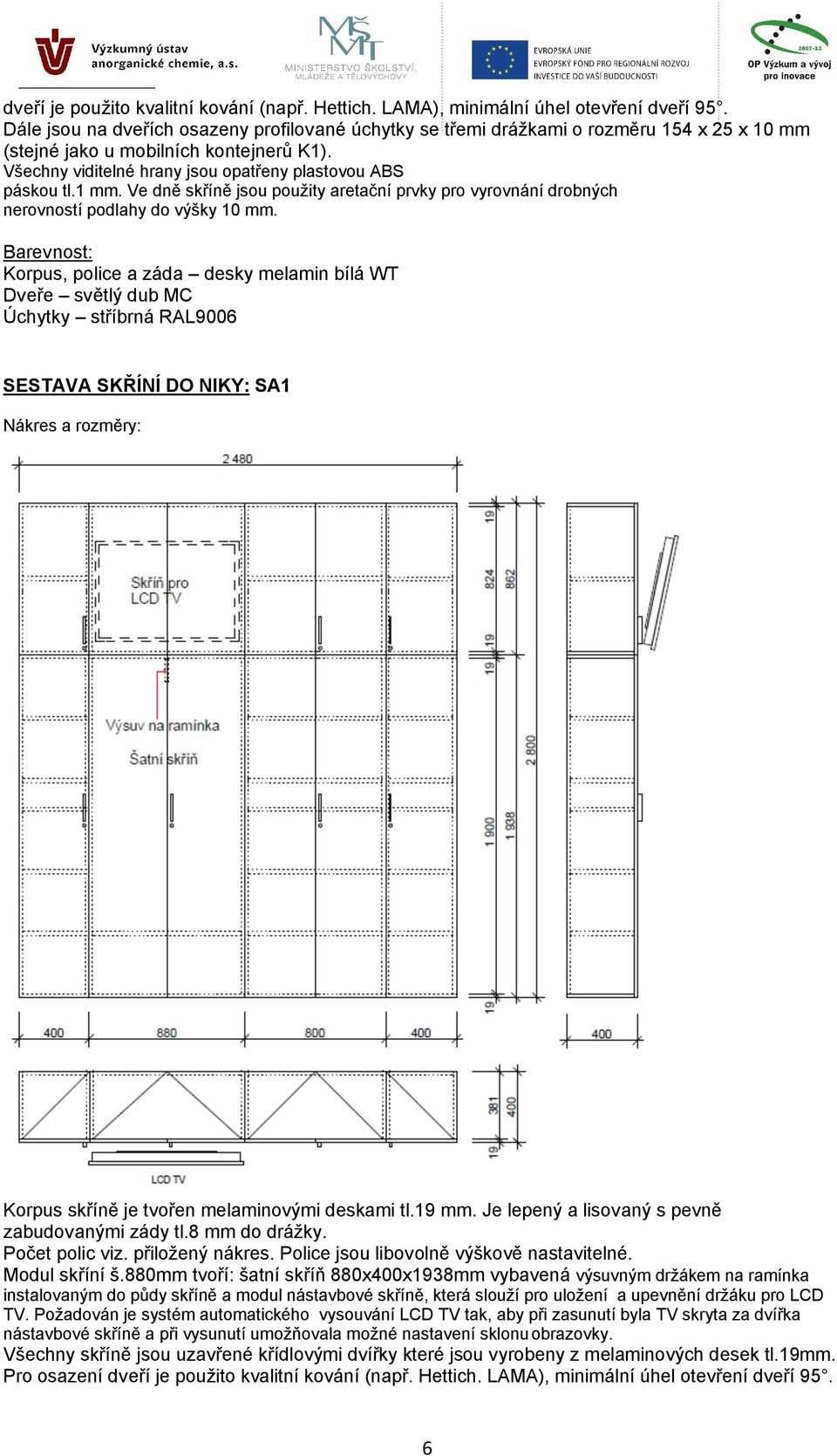

6 dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Ve dně skříně jsou použity aretační prvky pro vyrovnání drobných nerovností podlahy do výšky 10 mm. Korpus, police a záda desky melamin bílá WT Dveře světlý dub MC Úchytky stříbrná RAL9006 SESTAVA SKŘÍNÍ DO NIKY: SA1 Nákres a rozměry: Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Počet polic viz. přiložený nákres. Police jsou libovolně výškově nastavitelné. Modul skříní š.880mm tvoří: šatní skříň 880x400x1938mm vybavená výsuvným držákem na ramínka instalovaným do půdy skříně a modul nástavbové skříně, která slouží pro uložení a upevnění držáku pro LCD TV. Požadován je systém automatického vysouvání LCD TV tak, aby při zasunutí byla TV skryta za dvířka nástavbové skříně a při vysunutí umožňovala možné nastavení sklonu obrazovky. Všechny skříně jsou uzavřené křídlovými dvířky které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. 6

7 Dveře jsou osazeny cylindrickým zámkem. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Celá sestava skříní je pevně spojena pomocí spojovacího kování a současně fixována ke stěně místnosti. Před výrobou, musí vybraný dodavatel provést přesné zaměření prostoru, do kterého bude sestava skříní umístěna a dle zjištěné skutečnosti případně provést korekci rozměrů! Korpus, police a záda desky melamin bílá WT Dveře tmavý dub MM Úchytky stříbrná RAL9006 Upozornění: Sestava skříní SA1 se v poptávce vyskytuje v kancelářích č a 2.05 (2.NP budovy č. 2838). Obě kanceláře mají stejnou specifikaci s tím rozdílem, že kancelář č bude mít zrcadlové uspořádání ke kanceláři č SESTAVA SKŘÍNÍ DO NIKY: SA2 Nákres a rozměry: Korpus skříní je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. 7

8 Počet polic viz. přiložený nákres. Police jsou libovolně výškově nastavitelné. Šatní skříň je vybavena výsuvným držákem na ramínka, který je instalován do police. Nástavbový díl š.1180mm je pevně spojen a zavěšen mezi pravý a levý díl skříňové sestavy. Všechny skříně jsou uzavřené křídlovými dvířky které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dveře jsou osazeny cylindrickým zámkem. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Celá sestava skříní je pevně spojena pomocí spojovacího kování a současně fixována ke stěně místnosti. Před výrobou, musí vybraný dodavatel provést přesné zaměření prostoru, do kterého bude sestava skříní umístěna a dle zjištěné skutečnosti případně provést korekci rozměrů! Korpus, police a záda desky melamin bílá WT Dveře světlý dub MC Úchytky stříbrná RAL9006 SESTAVA SKŘÍNÍ DO NIKY: SA3 Nákres a rozměry. 8

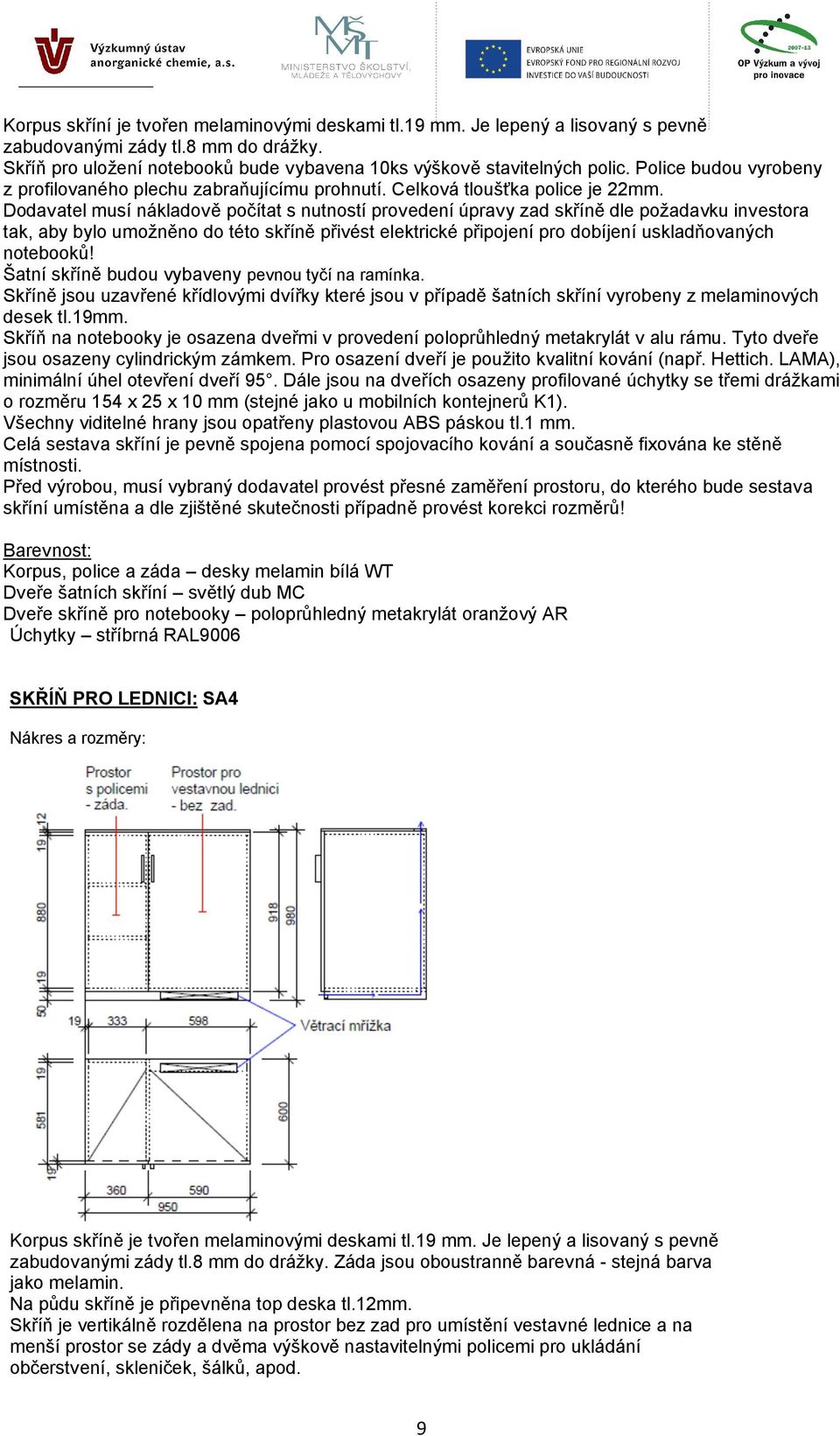

9 Korpus skříní je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Skříň pro uložení notebooků bude vybavena 10ks výškově stavitelných polic. Police budou vyrobeny z profilovaného plechu zabraňujícímu prohnutí. Celková tloušťka police je 22mm. Dodavatel musí nákladově počítat s nutností provedení úpravy zad skříně dle požadavku investora tak, aby bylo umožněno do této skříně přivést elektrické připojení pro dobíjení uskladňovaných notebooků! Šatní skříně budou vybaveny pevnou tyčí na ramínka. Skříně jsou uzavřené křídlovými dvířky které jsou v případě šatních skříní vyrobeny z melaminových desek tl.19mm. Skříň na notebooky je osazena dveřmi v provedení poloprůhledný metakrylát v alu rámu. Tyto dveře jsou osazeny cylindrickým zámkem. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Celá sestava skříní je pevně spojena pomocí spojovacího kování a současně fixována ke stěně místnosti. Před výrobou, musí vybraný dodavatel provést přesné zaměření prostoru, do kterého bude sestava skříní umístěna a dle zjištěné skutečnosti případně provést korekci rozměrů! Korpus, police a záda desky melamin bílá WT Dveře šatních skříní světlý dub MC Dveře skříně pro notebooky poloprůhledný metakrylát oranžový AR Úchytky stříbrná RAL9006 SKŘÍŇ PRO LEDNICI: SA4 Nákres a rozměry: Korpus skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná - stejná barva jako melamin. Na půdu skříně je připevněna top deska tl.12mm. Skříň je vertikálně rozdělena na prostor bez zad pro umístění vestavné lednice a na menší prostor se zády a dvěma výškově nastavitelnými policemi pro ukládání občerstvení, skleniček, šálků, apod. 9

10 Celá skříň je uzavřená křídlovými dvířky, které jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich. LAMA), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Ve dně skříně jsou použity aretační prvky pro vyrovnání drobných nerovností podlahy do výšky 10 mm. Skříň je vybavena vestavnou monoklimatickou chladničkou s odpovídajícími rozměry, která bude připojitelná na napětí 230 V. Korpus, police a záda desky melamin bílá WT Top deska - světlý dub MC Dveře světlý dub MC Úchytky stříbrná RAL9006 REGÁL NA KNIHY: SR1 rozměr 1000x380x2131mm (š x hl x v) SR2 rozměr 800x380x2131mm (š x hl x v) Korpus otevřené skříně je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Záda jsou oboustranně barevná - stejná barva jako melamin. U varianty SR1 je osazena svislá výztužná melaminová příčka pro zamezení průhybu polic (stejná tloušťka i barva jako korpus). Je lepená na kolíčky ke dnu a půdě skříně. Ve skříni je celkem 5 policových pater + dno. Pro zpevnění konstrukce skříně jsou ve skříni umístěny 4 pevné police (ve 2 policových patrech) osazené excentrickým kováním. Výška jednotlivých policových pater je cca 331,5 mm. Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Skříně jsou sestaveny do pevně spojených řad, které jsou vždy po obvodu obloženy pomocí bočnic a top desek. Skříně jsou mezi sebou pevně spojeny pomocí spojovacího kování. Ve dně skříně jsou použity aretační prvky pro vyrovnání drobných nerovností podlahy do výšky 10 mm. Rozměry bočnic pro obložení boků regálů: 380x12x2131 (š x tl x d) Rozměry top desek pro obložení půdy regálů: 380x12x2000, 380x12x1800, 380x12x1000mm Korpus, police a záda desky melamin bílá WT Bočnice a top desky - světlý dub MC KOVOVÉ SKŘÍNĚ VÝKRESOVÉ: ST rozměr 1333x1006x435mm (š x hl x v) Pětizásuvková skříň na výkresy do formátu A0 svařovaná. Každá zásuvka osazena madlem pro snadnou manipulaci a štítkem na popis zásuvky. Možnost použití děličů zásuvek. Blokace proti vysunutí více zásuvek na jednou bezpečnostní prvek proti převrácení skříně. Centrální zámek. Zásuvky uloženy na kuličkových plnovýsuvech, vpředu zásuvky přidržovač a vzadu krycí lišta proti rolování. Použity 100% výsuvy s tím, že výsuv zásuvky je min. 70%. Povrchová úprava práškovou barvou. Nosnost zásuvky min. 40kg. Hmotnost skříně: max. 134kg Korpus, záda, zásuvky RAL7035 šedá KOVOVÉ ŠATNÍ DVOJSKŘÍNĚ: ST2 rozměr 600x500x1800mm (š x hl x v) Kovová šatní skříň dvoudveřová, sokl v = 40 mm, uzamykání cylindrickými zámky (2x klíč, 2000 kombinací, úprava pro centrální klíč), odkládací police, tyč na šaty + 3 plastové háčky v odd., dvouplášťové dveře, lakování práškovou barvou. 10

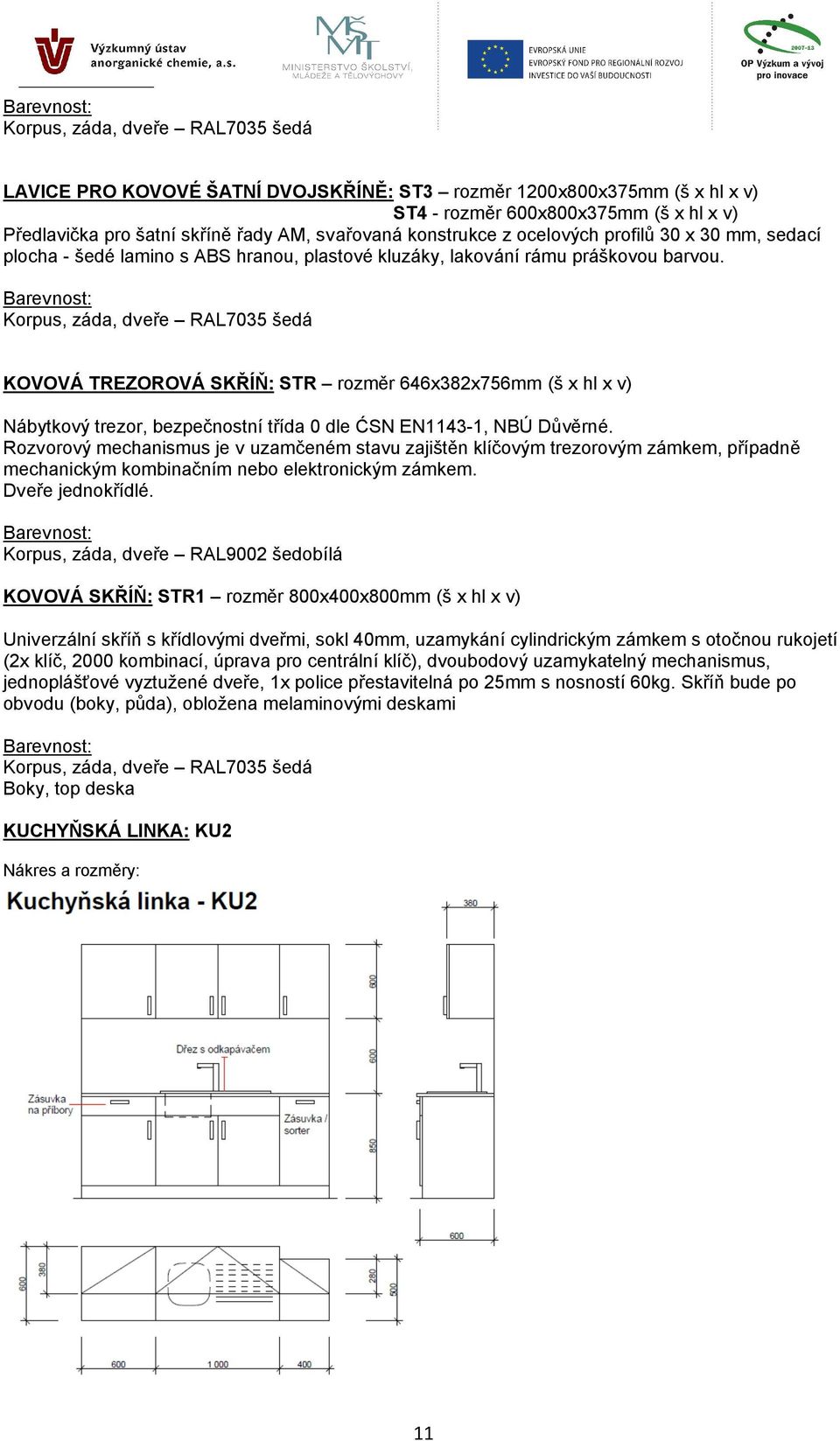

11 Korpus, záda, dveře RAL7035 šedá LAVICE PRO KOVOVÉ ŠATNÍ DVOJSKŘÍNĚ: ST3 rozměr 1200x800x375mm (š x hl x v) ST4 - rozměr 600x800x375mm (š x hl x v) Předlavička pro šatní skříně řady AM, svařovaná konstrukce z ocelových profilů 30 x 30 mm, sedací plocha - šedé lamino s ABS hranou, plastové kluzáky, lakování rámu práškovou barvou. Korpus, záda, dveře RAL7035 šedá KOVOVÁ TREZOROVÁ SKŘÍŇ: STR rozměr 646x382x756mm (š x hl x v) Nábytkový trezor, bezpečnostní třída 0 dle ĆSN EN1143-1, NBÚ Důvěrné. Rozvorový mechanismus je v uzamčeném stavu zajištěn klíčovým trezorovým zámkem, případně mechanickým kombinačním nebo elektronickým zámkem. Dveře jednokřídlé. Korpus, záda, dveře RAL9002 šedobílá KOVOVÁ SKŘÍŇ: STR1 rozměr 800x400x800mm (š x hl x v) Univerzální skříň s křídlovými dveřmi, sokl 40mm, uzamykání cylindrickým zámkem s otočnou rukojetí (2x klíč, 2000 kombinací, úprava pro centrální klíč), dvoubodový uzamykatelný mechanismus, jednoplášťové vyztužené dveře, 1x police přestavitelná po 25mm s nosností 60kg. Skříň bude po obvodu (boky, půda), obložena melaminovými deskami Korpus, záda, dveře RAL7035 šedá Boky, top deska KUCHYŇSKÁ LINKA: KU2 Nákres a rozměry: 11

12 Korpus skříněk je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Každá skříňka bude vybavena výškově stavitelnou policí. Skříně uzavíratelné křídlovými dvířky jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Zásuvková skříňka má horní zásuvku s příborníkem. Krajní skříňka š.400mm bude vybavena sortérem. Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Celá sestava kuchyňské linky je pevně spojena pomocí spojovacího kování a současně fixována ke stěně místnosti. Kuchyňská linka bude vybavena nerezovým dřezem s odkapávačem a nerezovou pákovou baterií. Před výrobou, musí vybraný dodavatel provést přesné zaměření prostoru, do kterého bude sestava kuchyňské linky umístěna a dle zjištěné skutečnosti případně provést korekci rozměrů! Ke kuchyňské lince náleží také samostatně stojící chladnička, která bude na levé straně navazovat na kuchyňskou linku. Chladnička bude bílé barvy připojitelná na napětí 230V a bude mít max. rozměry 550 x 600 x 2100 mm (š x h x v). Chladnička nebude monoklimatická. Korpus, police a záda desky melamin bílá WT Dveře Dub Nagáno (Kronospan) Pracovní deska: Granit antracit (Kronospan) Úchytky stříbrná RAL9006 KUCHYŇSKÁ LINKA: KUC2 Nákres a rozměry: 12

13 Korpus skříněk je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Každá skříňka bude vybavena výškově stavitelnou policí. Skříně uzavíratelné křídlovými dvířky jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny dvířka budou opatřeny cylindrickým zámkem. Zásuvková skříňka má horní zásuvku s příborníkem. Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Celá sestava kuchyňské linky je pevně spojena pomocí spojovacího kování a současně fixována ke stěně místnosti. Kuchyňská linka bude vybavena nerezovým dřezem s odkapávačem, nerezovou pákovou baterií, sklokeramickou varnou deskou a vestavnou myčkou odpovídajících rozměrů. Před výrobou, musí vybraný dodavatel provést přesné zaměření prostoru, do kterého bude sestava kuchyňské linky umístěna a dle zjištěné skutečnosti případně provést korekci rozměrů! Korpus, police a záda desky melamin bílá WT Dveře Dub Nagáno (Kronospan) Pracovní deska: Granit antracit (Kronospan) Úchytky stříbrná RAL9006 KUCHYŇSKÁ LINKA: KU4 Nákres a rozměry: Korpus skříněk je tvořen melaminovými deskami tl.19 mm. Je lepený a lisovaný s pevně zabudovanými zády tl.8 mm do drážky. Každá skříňka bude vybavena výškově stavitelnou policí. 13

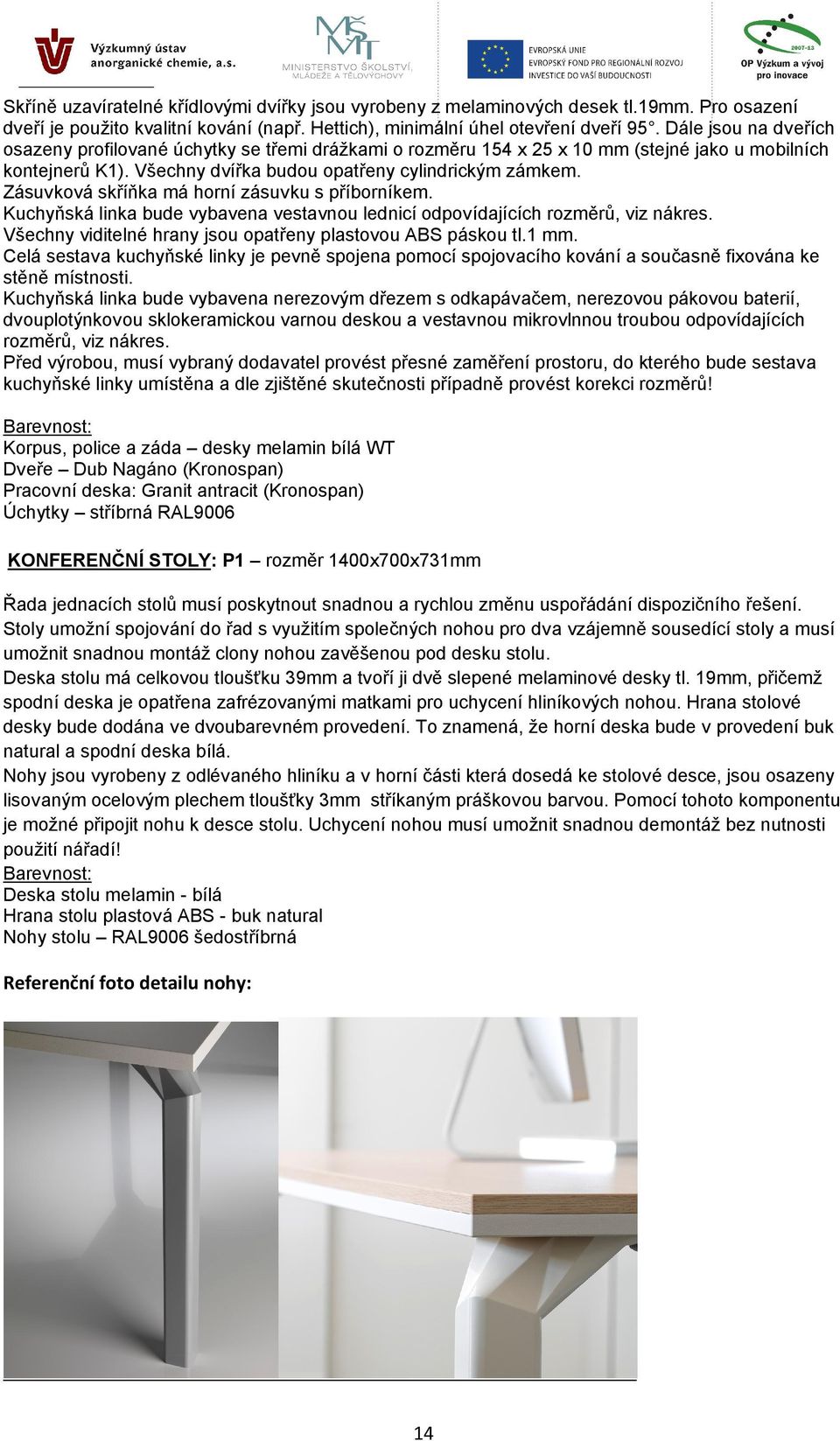

14 Skříně uzavíratelné křídlovými dvířky jsou vyrobeny z melaminových desek tl.19mm. Pro osazení dveří je použito kvalitní kování (např. Hettich), minimální úhel otevření dveří 95. Dále jsou na dveřích osazeny profilované úchytky se třemi drážkami o rozměru 154 x 25 x 10 mm (stejné jako u mobilních kontejnerů K1). Všechny dvířka budou opatřeny cylindrickým zámkem. Zásuvková skříňka má horní zásuvku s příborníkem. Kuchyňská linka bude vybavena vestavnou lednicí odpovídajících rozměrů, viz nákres. Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm. Celá sestava kuchyňské linky je pevně spojena pomocí spojovacího kování a současně fixována ke stěně místnosti. Kuchyňská linka bude vybavena nerezovým dřezem s odkapávačem, nerezovou pákovou baterií, dvouplotýnkovou sklokeramickou varnou deskou a vestavnou mikrovlnnou troubou odpovídajících rozměrů, viz nákres. Před výrobou, musí vybraný dodavatel provést přesné zaměření prostoru, do kterého bude sestava kuchyňské linky umístěna a dle zjištěné skutečnosti případně provést korekci rozměrů! Korpus, police a záda desky melamin bílá WT Dveře Dub Nagáno (Kronospan) Pracovní deska: Granit antracit (Kronospan) Úchytky stříbrná RAL9006 KONFERENČNÍ STOLY: P1 rozměr 1400x700x731mm Řada jednacích stolů musí poskytnout snadnou a rychlou změnu uspořádání dispozičního řešení. Stoly umožní spojování do řad s využitím společných nohou pro dva vzájemně sousedící stoly a musí umožnit snadnou montáž clony nohou zavěšenou pod desku stolu. Deska stolu má celkovou tloušťku 39mm a tvoří ji dvě slepené melaminové desky tl. 19mm, přičemž spodní deska je opatřena zafrézovanými matkami pro uchycení hliníkových nohou. Hrana stolové desky bude dodána ve dvoubarevném provedení. To znamená, že horní deska bude v provedení buk natural a spodní deska bílá. Nohy jsou vyrobeny z odlévaného hliníku a v horní části která dosedá ke stolové desce, jsou osazeny lisovaným ocelovým plechem tloušťky 3mm stříkaným práškovou barvou. Pomocí tohoto komponentu je možné připojit nohu k desce stolu. Uchycení nohou musí umožnit snadnou demontáž bez nutnosti použití nářadí! Deska stolu melamin - bílá Hrana stolu plastová ABS - buk natural Nohy stolu RAL9006 šedostříbrná Referenční foto detailu nohy: 14

15 MOBILNÍ KONTEJNERY: K1 rozměr 430x530x580mm. Provedení : 3x zásuvka na kancelářské potřeby. Mobilní kontejnery mají plechový korpus a zásuvky. Plášť kontejneru je vyroben z tuhého plechu a z vnitřní nepohledové strany zpevněn profilací a ohybem. Veškeré spoje jsou čisté a zaoblené bez ostrých hran. Povrch korpusu kontejneru má zrnitou strukturu s vypalovanou práškovou barvou. Čela zásuvek kontejnerů jsou opatřeny blokací proti současnému vysunutí více než jedné zásuvky. Povrchová struktura s vypalovanou práškovou barvou v hladkém provedení. Vnitřní část zásuvek je plechová v černém provedení. Do horní zásuvky vložena plastová a posuvná vložka s prolisem na kancelářské psací potřeby. V horní zásuvce je také instalován centrální zámek se sklopným klíčkem. Čela zásuvek jsou opatřena stříbrnou (RAL 9006) profilovanou úchytkou se třemi drážkami o rozměru 153x25x10mm. Kontejner je vybaven pevnými zdvojenými plastovými kolečky v šedé barvě, které jsou šroubovány do dna kontejneru. Referenční foto: Pohled na dva typy kontejnerů Plastová vložka na kancelářské potřeby 15

16 KANCELÁŘSKÉ STOLY: Z a ZS Rozměry dle označení: Z1 2100x700x734mm (d x š x v) Z2 900x900x734mm (d x š x v) Z3 1900x700x734mm (d x š x v) Z4 1500x700x734mm (d x š x v) Z5 1700x700x734mm (d x š x v) Z5/A 1700x700x734mm (d x š x v) Z7 2100x900x734mm (d x š x v) Konstrukce stolu Konstrukci stolu tvoří hliníkové konzole (provedení stříbrný elox) o průřezu 40 x 54 mm vedené po celém obvodu stolu. Tyto konzole jsou po celé délce opatřeny dvěma protilehlými drážkami pro umístění vynášecích podložek podpírajících desku stolu, nebo uchycení doplňkových komponentů viz. doplňky níže v textu. Každá konzole je v rozích stolů spojena s podpěrnými nohami pomocí dvou trnů. Trny jsou pomocí závitů našroubovány do podpěrných nohou stolu. Trny jsou zasunuty do hliníkového odlitku (profilu) konzole, která má vždy na konci vyfrézovány dva protilehlé otvory, sloužící jako otvory pro zasunutí excentrických aretačních zámků. Tyto zámky jsou opatřeny otvorem pro imbusový klíč a jsou zajištěny pootočením o 90. Tímto způsobem vznikne pevný, ale snadno rozebíratelný spoj podpěrné nohy s obvodovými konzolemi. Horní zámky jsou opatřeny závitem, na který je šroubován magnet sloužící pro uchycení desky k rámové konstrukci stolu. Systém magnetů vytváří 8 mm distanční mezeru mezi rámem stolu a deskou. Mezera mimo estetický parametr slouží i pro případné vedení kabelů z pracovní desky do kabelových roštů. Podpěrnou nohu stolu tvoří dutý hliníkový L profil 53/14 x 53/14 mm. Stěna profilu má tl.2 mm. Spodní rektifikační komponent je zakončený Al patkou 53 x 53 o výšce 14 mm. Horní patka má čtvercový půdorys 53 x 53 mm o výšce 14 mm. L profil podpěrné nohy umožňuje výškovou rektifikaci v rozmezí 100mm (od 722 do 822mm) pomocí plastové patky (RAL 9006). Deska stolu tl.12mm v povrchovém provedení melamin - světlý dub je k rámové konstrukci připevněna pomocí systému magnetů šroubovaných na aretační zámky a dále položena na vynášecích podložkách uchycených do protilehlých drážek v hliníkových konzolích. Některé stoly budou dále obsahovat clonu nohou (upevněná v rámci drážek v obvodových konzolách). Doplňkové požadavky Rám stolu musí svou přestavitelností umožnit snadné rozšíření nebo upravení celého pracovního stolu s využitím maximálního množství stávajících komponentů. Rám stolu umožňuje na svou konstrukci do libovolného místa snadno připevnit kabelové rošty a stolní lampu (popřípadě další doplňky jako držák PC, držák monitoru PC nebo podstavec monitoru) Uspořádání kabeláže Drátěné kabelové rošty slouží pro uložení elektrických a datových kabelů a mají rozměry 390 x 100 x 60 mm. Kabelové rošty jsou snadno a libovolně přemístitelné v rámci celé rámové konstrukce stolu, bez použití jakýchkoli spojovacích šroubů jsou volně umístěny do středové drážky hliníkového rámu stolu. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox 16

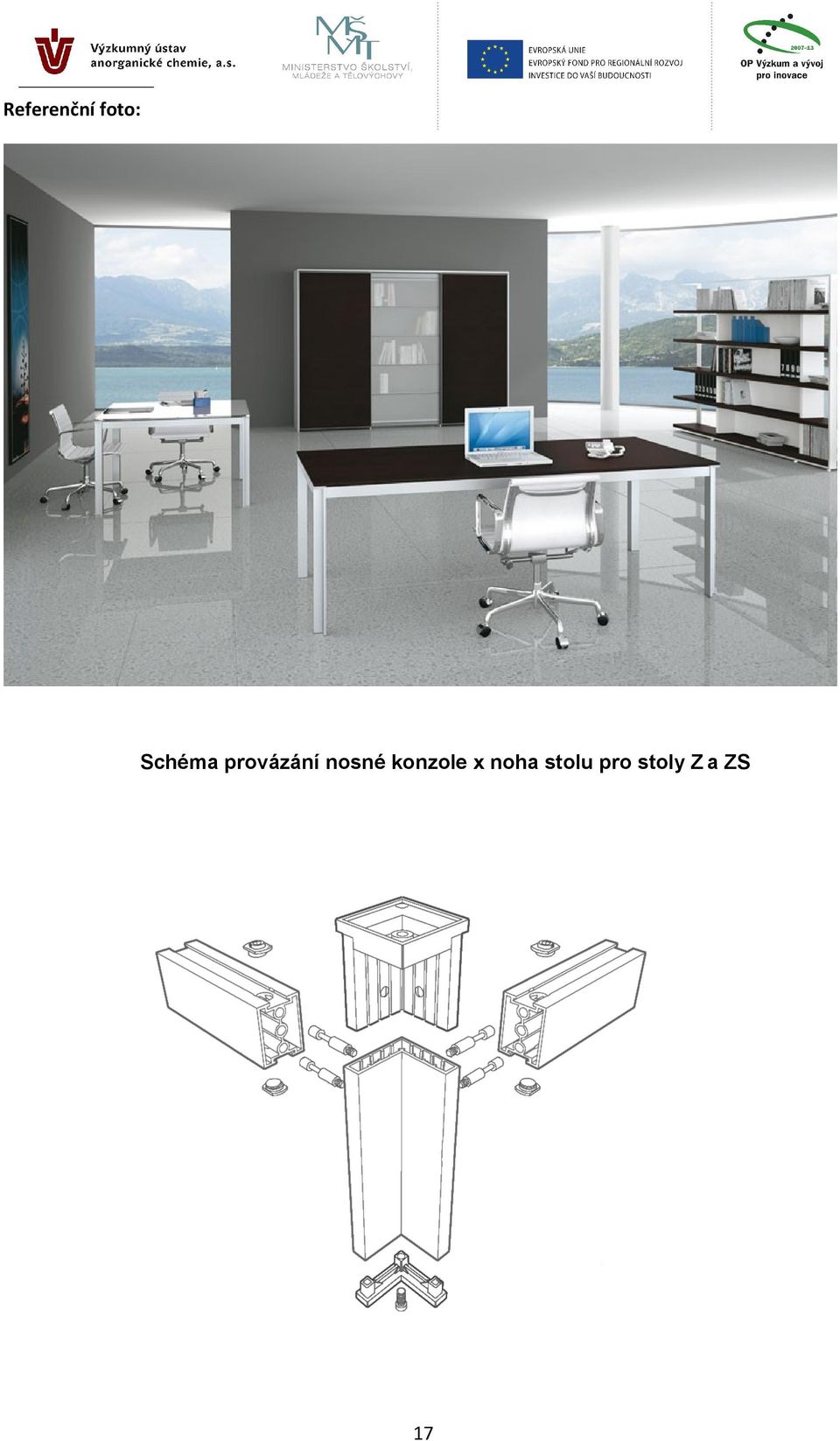

17 Referenční foto: Schéma provázání nosné konzole x noha stolu pro stoly Z a ZS 17

18 Detail systému uchycení desky stolu pomocí magnetů pro stoly Z a ZS 18

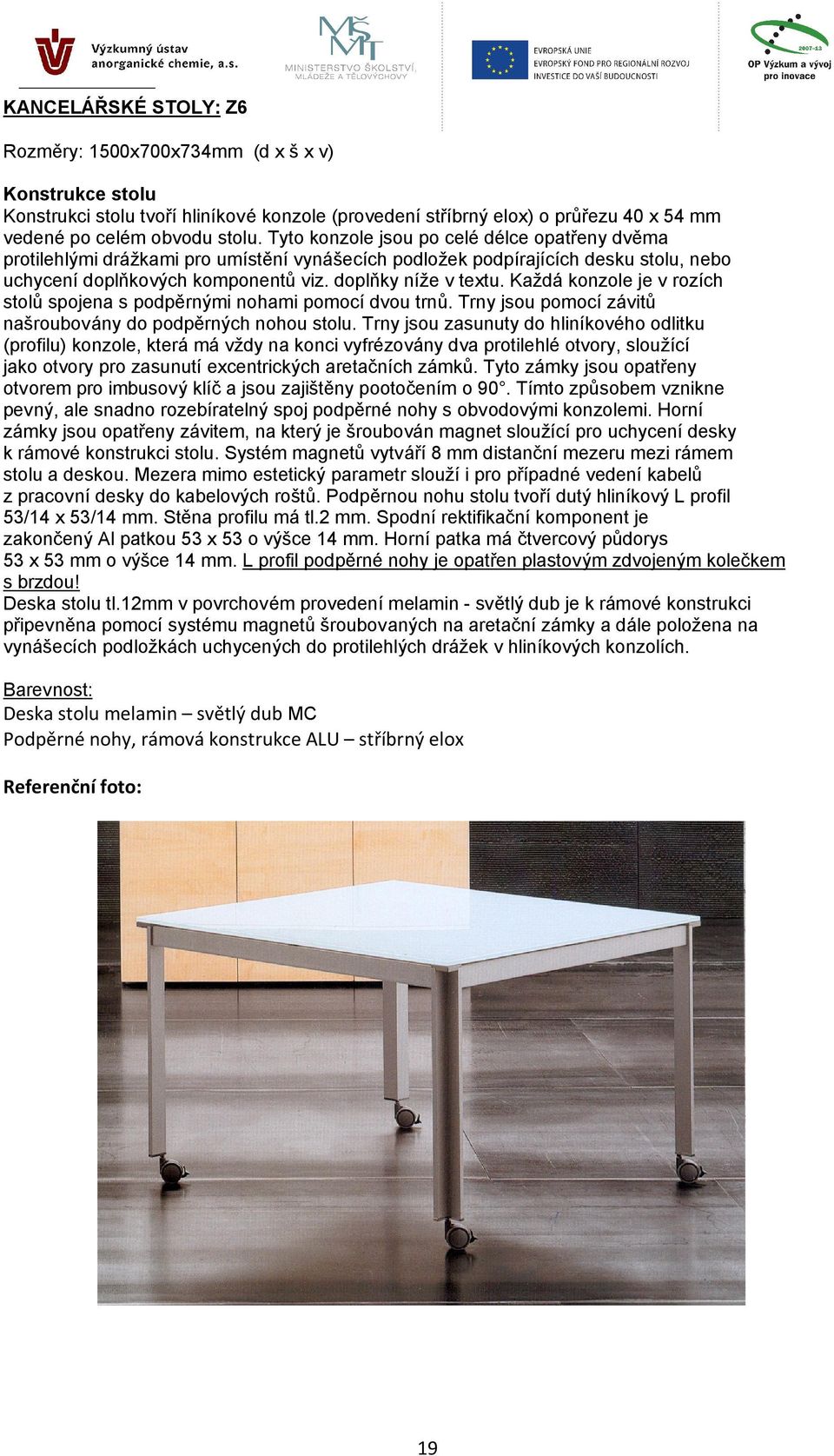

19 KANCELÁŘSKÉ STOLY: Z6 Rozměry: 1500x700x734mm (d x š x v) Konstrukce stolu Konstrukci stolu tvoří hliníkové konzole (provedení stříbrný elox) o průřezu 40 x 54 mm vedené po celém obvodu stolu. Tyto konzole jsou po celé délce opatřeny dvěma protilehlými drážkami pro umístění vynášecích podložek podpírajících desku stolu, nebo uchycení doplňkových komponentů viz. doplňky níže v textu. Každá konzole je v rozích stolů spojena s podpěrnými nohami pomocí dvou trnů. Trny jsou pomocí závitů našroubovány do podpěrných nohou stolu. Trny jsou zasunuty do hliníkového odlitku (profilu) konzole, která má vždy na konci vyfrézovány dva protilehlé otvory, sloužící jako otvory pro zasunutí excentrických aretačních zámků. Tyto zámky jsou opatřeny otvorem pro imbusový klíč a jsou zajištěny pootočením o 90. Tímto způsobem vznikne pevný, ale snadno rozebíratelný spoj podpěrné nohy s obvodovými konzolemi. Horní zámky jsou opatřeny závitem, na který je šroubován magnet sloužící pro uchycení desky k rámové konstrukci stolu. Systém magnetů vytváří 8 mm distanční mezeru mezi rámem stolu a deskou. Mezera mimo estetický parametr slouží i pro případné vedení kabelů z pracovní desky do kabelových roštů. Podpěrnou nohu stolu tvoří dutý hliníkový L profil 53/14 x 53/14 mm. Stěna profilu má tl.2 mm. Spodní rektifikační komponent je zakončený Al patkou 53 x 53 o výšce 14 mm. Horní patka má čtvercový půdorys 53 x 53 mm o výšce 14 mm. L profil podpěrné nohy je opatřen plastovým zdvojeným kolečkem s brzdou! Deska stolu tl.12mm v povrchovém provedení melamin - světlý dub je k rámové konstrukci připevněna pomocí systému magnetů šroubovaných na aretační zámky a dále položena na vynášecích podložkách uchycených do protilehlých drážek v hliníkových konzolích. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox Referenční foto: 19

20 KANCELÁŘSKÉ STOLY SESTAVA STOLU: ZS2 Rozměry sestavy L: pracovní stůl 2100x900 / 1000x500mm navazující jednací stůl 2100x900mm Nákres sestavy: Konstrukce stolu Konstrukci stolu tvoří hliníkové konzole (provedení stříbrný elox) o průřezu 40 x 54 mm vedené po celém obvodu stolu. Tyto konzole jsou po celé délce opatřeny dvěma protilehlými drážkami pro umístění vynášecích podložek podpírajících desku stolu, nebo uchycení doplňkových komponentů viz. doplňky níže v textu. Každá konzole je v rozích stolů spojena s podpěrnými nohami pomocí dvou trnů. Trny jsou pomocí závitů našroubovány do podpěrných nohou stolu. Trny jsou zasunuty do hliníkového odlitku (profilu) konzole, která má vždy na konci vyfrézovány dva protilehlé otvory, sloužící jako otvory pro zasunutí excentrických aretačních zámků. Tyto zámky jsou opatřeny otvorem pro imbusový klíč a jsou zajištěny pootočením o 90. Tímto způsobem vznikne pevný, ale snadno rozebíratelný spoj podpěrné nohy s obvodovými konzolemi. Horní zámky jsou opatřeny závitem, na který je šroubován magnet sloužící pro uchycení desky k rámové konstrukci stolu. Systém magnetů vytváří 8 mm distanční mezeru mezi rámem stolu a deskou. Mezera mimo estetický parametr slouží i pro případné vedení kabelů z pracovní desky do kabelových roštů. Podpěrnou nohu stolu tvoří dutý hliníkový L profil 53/14 x 53/14 mm. Stěna profilu má tl.2 mm. Spodní rektifikační komponent je zakončený Al patkou 53 x 53 o výšce 14 mm. Horní patka má čtvercový půdorys 53 x 53 mm o výšce 14 mm. L profil podpěrné nohy je vyplněn vloženým dřevěným laminovaným hranolem 40 x 40mm. Povrch je shodný s melaminem na pracovní desce stolu. Výška podpěrné nohy je fixní a to 722 mm. Umožňuje pouze vyrovnávající rektifikaci v rozmezí 10 mm pomocí plastové patky (RAL 9006). Deska stolu tl.12mm v povrchovém provedení melamin - tmavý dub je k rámové konstrukci připevněna pomocí 20

21 systému magnetů šroubovaných na aretační zámky a dále položena na vynášecích podložkách uchycených do protilehlých drážek v hliníkových konzolích. Některé stoly budou dále obsahovat clonu nohou (upevněná v rámci drážek v obvodových konzolách). Doplňkové požadavky Rám stolu musí svou přestavitelností umožnit snadné rozšíření nebo upravení celého pracovního stolu s využitím maximálního množství stávajících komponentů. Rám stolu umožňuje na svou konstrukci do libovolného místa snadno připevnit kabelové rošty a stolní lampu (popřípadě další doplňky jako držák PC, držák monitoru PC nebo podstavec monitoru) Upozornění Sestava stolu ZS2 se v poptávce vyskytuje v kancelářích č a 2.05 (2.NP budovy č. 2838). Obě kanceláře mají stejnou specifikaci s tím rozdílem, že kancelář č bude mít zrcadlové uspořádání ke kanceláři č Uspořádání kabeláže Drátěné kabelové rošty slouží pro uložení elektrických a datových kabelů a mají rozměry 390 x 100 x 60 mm. Kabelové rošty jsou snadno a libovolně přemístitelné v rámci celé rámové konstrukce stolu, bez použití jakýchkoli spojovacích šroubů jsou volně umístěny do středové drážky hliníkového rámu stolu. Deska stolu melamin tmavý dub MM Podpěrné nohy, rámová konstrukce ALU stříbrný elox Referenční foto: 21

22 Foto detailu nohy stolu a konstrukce KANCELÁŘSKÉ STOLY SESTAVA STOLU: ZS3 Rozměry sestavy L: Nákres sestavy: pracovní stůl 2100x700 / 1000x500mm 22

23 Sestava pracovního stolu do L s počtem 5ks nohou kdy na vnitřní straně stolu ze strany sedícího nebrání pohybu žádná podpěrná noha ani konstrukce. Ze strany příchozích návštěv je stůl zacloněn paravánovou clonou. Paravánová clona je vyrobena pomocí typizovaného rozměru a provedení, kdy rámovou konstrukci tvoří hliníkový rám s horizontální dělící lištou která umožňuje pevnou fixaci a provázání s konstrukcí pracovního stolu. Výplň paravánů tvoří ze 2/3 melaminové desky v provedení dub světlý a z 1/3 výplň poloprůhledný perpex zelený. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox Výplň paravánu 2/3 melamin dub světlý, 1/3 poloprůhledný metacrylát zelený KANCELÁŘSKÉ STOLY SESTAVA STOLU: ZS4 Rozměry dvojpracoviště: Nákres dvojpracoviště: pracovní stůl 1900x1500 Sestava pracovního stolu s počtem 4ks nohou. Mezi deskami stolu bude vložena vykrývací lišta v provedení metacrylát v oranžové barvě FORSTED ORANGE. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox 23

24 SESTAVA STOLU BAROVÉHO PULTU: ZS5 Rozměry: pracovní stůl 2x 1700x500mm barový pult 3480x800x v.1100mm Nákres sestavy: Sestavu barového pultu tvoří 2ks stolů 1400x500mm, paravánová clona ze 2ks paravanů v alu rámu o rozměru 1700x1074 s metacrylátovou výplní, 2ks stabilizačních bočnic 800x40x1074 v melaminovém provedení a 2ks odkládací deska 1740x300x40 v melaminovém provedení. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox Výplň paravánu poloprůhledný metacrylát Frosted White BN Obložení paravánu Rippled effect grey MG 24

25 KANCELÁŘSKÉ STOLY SESTAVA STOLU: ZS6 Rozměry sestavy L: Nákres sestavy: pracovní stůl 2100x700 / 1200x700mm Sestava pracovního stolu do L s počtem 5ks nohou kdy na vnitřní straně stolu ze strany sedícího nebrání pohybu žádná podpěrná noha ani konstrukce. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox KANCELÁŘSKÉ STOLY SESTAVA STOLU: ZS7 Rozměry sestavy L: Nákres sestavy: pracovní stůl 2100x900 / 1000x500mm Sestava pracovního stolu do L s počtem 5ks nohou kdy na vnitřní straně stolu ze strany sedícího nebrání pohybu žádná podpěrná noha ani konstrukce. 25

26 Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox KANCELÁŘSKÉ STOLY SESTAVA STOLU: ZS8 Rozměry dvojpracoviště: Nákres sestavy: pracovní stůl 3400x1100 Jednací stůl s rámovou konstrukcí na 4ks nohou. Stůl je ve středové části vynášen pomocí transparentního metacrylátového kříže. Rozměr kříže 485x485x v.640mm. Deska stolu bude dále osazena 2x otočným přípojným místem (FLIP TOP) pro zapojení notebooku. Přípojné místo bude a počet zásuvek pro připojení upřesní investor. Deska stolu melamin světlý dub MC Podpěrné nohy, rámová konstrukce ALU stříbrný elox STOLY: CL Rozměry: pracovní stůl 1400x800 Kovová ocelová podnož stolů tvaru U 800 x 30 x 725 m je vyrobena z bočních párů nohou 30 x 30 mm napevno spojených příčníkem 30 x 30 mm. Tyto nohy jsou dále spojené podélnými kovovými spojovacími příčníky 30 x 30 mm. Síla stěn jeklu 2mm. Podnož je opatřena stavěcími šrouby pro eliminaci nerovností podlahy a plastovými kluzáky umístěnými ve spojovacích příčnících pro ochranu stolů při stohování. Stoly umožňují stohování minimálně 4 stolů na sebe. 26

27 Deska stolu je z desky melamin - tloušťka desky 25 mm. Hrany desky jsou opatřeny plastovou páskou ABS tl.2mm. Deska stolu melamin Dub Nagáno (Kronospan) Podpěrné nohy RAL9006 TERASOVÉ ŽIDLE: L1 Rozměry: 625x560x450/830mm Židle je vyrobena ze svařovaných ocelových drátů se zabroušenými sváry. Design židle je tvarován do formy listu. Váha židle max. 8,5kg. Konstrukce židle umožňuje stohovatelnost min. po 4ks. Povrchová úprava je odolná vůči povětrnostním podmínkám a umožňuje nábytek použít i pro venkovní využití. Židle budou vybaveny přenosnými polstrovanými polštářky pro měkčí sezení. Konstrukce židle MOCCA matt Referenční foto: 27

28 TERASOVÝ STŮL: L2 Rozměry: čtverec 790x790x740mm Konstrukci stolu tvoří ocelová konstrukce lakovaná práškovou barvou. Deska stolu čtverec v materiálovém provedení HPL. Konstrukce MOCCA matt Deska stolu MOCCA matt Referenční foto: KANCELÁŘSKÁ ŽIDLE: V a V1 Rozměry: sedák š.490 x hl.420mm opěradlo š.460 x nastavitelná výška v rozmezí 610 / 670mm celková výška 1030 / 1230mm Otočná kancelářská židle s výškově stavitelnou zádovou opěrou. Flexibilitou je výběr z několika typů čalounění, výběr z několika druhů mechanik a množství doplňků pro dobrý pocit ze sezení. Výrobek splňuje evropské rozměrové a bezpečnostní předpisy dle normy EN Všechny materiály jsou od sebe snadno oddělitelné a tříditelné z důvodů recyklace. Židle splňuje nároky na snadné a intuitivní ovládání, údržbu a servis. Synchronní mechanika - zaručuje dokonalé pohodlí a ergonomii díky plynulému chodu a optimálnímu přizpůsobení se každému uživateli. Sedadlo i zádová opěra sledují synchronně a ve správném úhlu pohyby sedící osoby, s možností aretace v 5 polohách. Rychlé a plynulé nastavení protitlaku jedním pootočením kolečka z boční strany mechanismu v rozpětí cca kg tělesné hmotnosti. Možnost nastavení sklonu úhlu sedadla min. -3. Záklon opěradla cca 23. Výplň sedáku tvoří PUR pěna stříkaná do formy, tloušťky 5 cm, objemové hmotnosti 70 kg/m3, potažena látkou nebo kůží. Sedák má dostatečně zaoblenou přední hranu, která zabraňuje nežádoucímu tlaku na spodní část nohou, ergonomický tvar pro správné a pohodlné sezení. Nastavení hloubky sedadla v rozmezí 60 mm. Čalounění sedáku snadno vyměnitelné. Materiál plastů polyamid. 28

29 Opěradlo - plastový rám se středovou konzolou, potažený síťovinou vysoké pevnosti pro dobrou podporu zad, se zajištěním dobré cirkulace vzduchu. Opěra výškově stavitelná v rozsahu 60 mm, se stavitelnou podpěrkou zad v lumbální oblasti a se stavitelnou opěrkou hlavy, s možností potažení sítí i látkou, přičemž výběr materiálu nesmí mít vliv na cenu této položky. Materiál plastů polyamid. Čalounění sedáku - dle výběru z nabídky látek (výběr nesmí mít vliv na cenu). Opěradlo síťovina K+R, materiál 97% Polyester, 2% Polyamid, 1% Elastan. Pevnost: osnova 1425N, útek 1473N. Podnož pětiramenný kříž ø cca 68 cm, litý leštěný hliník. Kolečka bržděná průměr 60 mm, na tvrdou nebo měkkou podlahu (výběr nesmí mít vliv na cenu). Multifunkční područky T tvaru, materiál polyamid, držák plastový nebo leštěný hliníkový. Stavitelné do výšky v rozsahu 10 cm, výkyvné do boku o 30 a jednoduchým pohybem (excentrem) stavitelé do šířky v rozsahu cm z důvodu zvětšení sedací plochy. Opěrná plocha područek z měkčeného PUR. Referenční foto: 29

30 JEDNACÍ ŽIDLE: C4 Rozměry: 470x530x450 / 830mm Jednací židle na pružinové konstrukci kterou tvoří kovový trubkový rám průměr 22x2mm, v provedení chrom. Židle je vybavena plastovými područkami. Opěradlo židle je oddělené od sedáku a výplň tvoří prodyšná síťovina. Ergonomicky tvarovaný čalouněný sedák. Barevnosti: Kovová konstrukce chrom Čalouněný sedák barevnost dle specifikace barevnosti mobiliáře viz níže. Volba barvy nesmí mít vliv na cenu. Síťovina opěradla černá Referenční foto: 30

31 JEDNACÍ ŽIDLE: C41 Rozměry: 565x505x450 / 800mm polypropylénový sedák s opěradlem. Polypropylenová skořepina bude v nejširší části sedáku 45,5 cm široká a v nejužší části opěráku 39 cm široká. Polypropylén je lisovaný ze dvou tenkých vrstev, kdy vnitřní dosedací část tvoří matná protiskluzová vrstva v bílé barvě a vnější část skořepiny tvoří lesklý polypropylén v barvě šedé. Současně se barevnost vnější části skořepiny odehrává v podobě 3 mm tenkého lemu skořepiny po obvodu její vnitřní dosedací části. Obě slisované vrstvy spolu vytvářejí pružnou a pohodlnou skořepinu. Židle má čtyřnohou ocelovou konstrukci zakončenou bílými poloprůhlednými plastovými kluzáky. Židle bude mít certifikovanou nosnost minimálně 130kg. Konstrukce umožňuje stohování židlí na sebe v počtu minimálně 8ks. Z důvodu ochrany sedací části skořepiny je ocelová konstrukce židle zespodu doplněna o 4ks kónických distančních bílých plastových vymezovačů o výšce cca 1 cm a průměru cca 1,5 cm. Barevnosti: Kovová konstrukce chrom Sedací skořepina vnitřní sedací část skořepina bílá matná, vnější část skořepina lesklá oranžová, červená, zelená, světle modrá viz barevnosti mobiliáře níže. Volba barvy nesmí mít vliv na cenu. Referenční foto: 31

32 JEDNACÍ ŽIDLE: C42 Rozměry: 565x510x460 / 845mm Stohovatelná a lehká jednací židle, s područkami s konstrukcí odděleného sedáku a zádové opěry, s moderním a lehce působícím designem zaručujícím kvalitní a pohodlné sezení. Područky jsou nedílnou součástí konstrukce židle a v místě opření loktů rukou jsou opatřeny polypropylénovou opěrkou. Sedák a opěradlo je čalouněné látkou. Židle je stohovatelná v počtu min. 8ks. Barevnosti: Kovová konstrukce chrom Sedák a opěradlo čalouněno látkou modrá RELAX BICO 3033 Područky - černá Referenční foto: 32

33 JEDNACÍ KŘESLO: DP Rozměry: 680x616x490 / 770 Jednací křeslo na kovové lyžinové konstrukci. Lyžinová konstrukce je v části která dosedá na podlahu opatřena protiskluzovým polycarbonátovým kluzákem s polyuretanem. Dutá polyetylenová skořepina tvoří ergonomicky tvarovanou formu sedáku a opěradla. Skořepina je čalouněná látkou. Čalouněná skořepina čalouněná látkou barva REMIX 543 oranžová Lyžinová konstrukce chrom Referenční foto: 33

34 JEDNACÍ KŘESLO: D2 Rozměry: 680x616x490 / 770 Jednací otočné křeslo na odlévané hliníkové konstrukci. Hliníková konstrukce je čtyřramenná, otočná a opatřená kluzáky. Křeslo je vybaveno kyvným mechanismem umožňujícím pohyb sedícího vzad. Dutá polyetylenová skořepina tvoří ergonomicky tvarovanou formu sedáku a opěradla. Skořepina je čalouněná látkou. Polyetylénová skořepina čalouněná látkou barva REMIX 543 oranžová Čtyřramenná otočná konstrukce leštěný hliník Referenční foto: 34

35 SOFA: LO1, LO2, LO3, LO4 Rozměry vnější: LO1 1800x805x435 / 715mm samostatné sofa LO2-2450x805x435 / 715mm samostatné sofa LO3-1880x805x435 / 715mm ukončovací segment LO / 1075x805x435 / 715mm rohový segment Čalouněné sofa umožňují skladebnost v široké škále modulových typových prvků. Design, konstrukční řešení a tvary požadovaných prvků viz přiložené foto a schéma. Čalouněná látkou čalouněná látkou barva REMIX 543 oranžová Podpěrné nožky leštěný hliník / chrom Referenční foto: 1. Polyuretan OS 40 CM, 2. Polyuretan OS 37 S CM, 3. Polyuretan OS 25 CM, 4. Polyuretan OS 40 CM, 5. Polyesterová výplň 200gr/mq, 6. Dřevěná konstrukce, 7. Samet 3mm, 8. Ocelový rám na kluzáku, 9. Zpevněno, 10. Zpevněná konstrukce, 11. Dřevotříska očalouněná 35

36 KONFERENČNÍ STOLEK: DZ Rozměry: oválná deska 510x470x v.500mm Odkládací plochu stolku tvoří lakovaná MDF deska, která je frézována na pokos viz přiložené foto. Stolek je vynesen na centrální hliníkové noze. Spodní plocha desky je lakována stejnou barvou jako podpěrná noha a vytváří efekt stékající barvy. Deska stolku horní plocha bílá Deska stolku spodní plocha-m36 béžová Centrální noha V36-béžová Referenční foto: 36

37 KONFERENČNÍ STOLEK: DZ1 Rozměry: čtverec 790x790x v.725mm Stolek na centrální noze. Noha stolku provedení hliník, deska stolku melamin. Deska stolku světlý buk Centrální noha chrom Referenční foto: KONFERENČNÍ STOLEK: DZ3 Rozměry: průměr 1100x670x v.330mm Stolek na 4ks kovových kulatých nohou. Deska stolku melamin tl.25mm. Deska stolku bílá Podpěrné nohy chrom Referenční foto: 37

38 KONFERENČNÍ STOLEK: DZ4 Rozměry: průměr 600x v.725mm Stolek na centrální noze. Noha stolku provedení hliník, deska stolku melamin. Deska stolku světlý buk Centrální noha chrom Referenční foto: ZÁVĚSNÁ POLICE NA STĚNU: ZP Rozměry: 1000x260x260mm Nástěnná police je tvořena třemi deskami tl.19mm z melaminu - spodní policí, bokem a zády. Všechny viditelné hrany jsou opatřeny plastovou ABS páskou tl.1 mm se shodnou barvou jako je barva ohraňované desky viz přiložený obrázek. Boční deska a záda dub světlý Spodní deska bílá Referenční obrázek: 38

39 STOLNÍ LAMPA pro všechny kancelářské stoly Rozměry: rozsah nastavení do stran 1220mm, do výšky 1290 mm Konstrukce veškerých konstrukčních dílů lampy vyjma podložek a instalačního materiálu je výhradně kovová, převážná většina všech konstrukčních dílů lampy vyjma spojovacích prvků budou vyrobeny z Al slitiny. Povrchová úprava Al prvků je buďto v přírodní formě leštěného Al, nebo ve formě přírodního eloxu. Základní konstrukci nastavení polohy lampy tvoří dvojice ramene z Al eloxovaných dutých profilů, jimiž prochází napájecí přívodní kabel osvětlovacího tělesa lampy. Dvojice ramen je vzájemně spojena kovovými odlitky z Al slitiny klouby v přírodním leštěném povrchu umožňujícími 2D pohyb s aretací polohy pomocí lankového systému. Obdobná konstrukce kloubu tvoří i připojení ke kotevní patce lampy, a tato navíc umožňuje i otočení dvojice ramen okolo svislé osy kotevní patky. Kotevní patku bude tvořit svorka kompatibilní s rámovou konstrukcí stolů Z a ZS. Tato svorka umožní fixaci po celé délce rámové konstrukce stolů. Uvolnění a případný posun svorky bude možné provést pomocí imbusového klíče. Jako světelný zdroj bude použit kompaktní zářivkový zdroj 18W. Referenční foto: Design stolní lampy Způsob uchycení na konstrukci stolu Držák PC pod pracovní desku stolu Rozměry: 300x200/250x530mm (hl x š v) Konstrukci držáku PC tvoří perforovaný plech osazený pomocí flexibilní konstrukce na rám stolu. Držák PC lze umístit libovolně po celé délce stolu. Držáky jsou dodávány pro různé hloubky stolů. RAL 9006 šedostříbrná Referenční foto: 39

40 Rameno pro uchycení LCD monitoru Rameno je vyrobeno z odlévaného hliníku s patkou pro uchycení na rámovou konstrukci kancelářského stolu. Rameno umožňuje nastavení LCD monitoru do výšky, šířky a hloubky. kombinace eloxovaný hliník + RAL 9006 šedostříbrná Referenční foto: Flexibilní svod kabelů / kabelový rošt pro kancelářské stoly Flexibilní svod kabelů v provedení mléčný perspex a podstava plech tloušťky 3mm v provedení RAL9006 šedostříbrná. Kabelový rošt lze libovolně po obvodu zavěsit na rámovou konstrukci kancelářských stolů. Rozměr kabelového roštu 390x100x60mm. Referenční foto: Flexibilní svod kabelů Kabelový rošt 40

41 ŘEČNICKÝ PULT: PP Rozměr: 825x740x1185mm Konstrukci pultu tvoří odlévaný eloxovaný hliník. Konstrukce je dále opatřena stabilizačními podložkami které mají jsou rektifikovatelné. Odkládací plochu a čelní clonu pultu tvoří melaminová deska tl.19mm. Barevnosti: Desky pultu melamin - bílá Hrana desek pultu plastová ABS - buk natural Nohy pultu RAL9006 šedostříbrná Referenční foto: 41

42 MOBILNÍ VOZÍK PRO KONFERENČNÍ STOLY: Jäckelová kovová konstrukce s kolečky pevně spojená s madlem které současně slouží jako opora pro desky konferenčních stolů. Spodní plocha vozáku je opatřena melaminovou deskou. Vozík je ukončen melaminovým boxem pro uložení podpěrných nohou konferenčních stolů. Barevnosti: Desky melamin - šedá Kovová konstrukce RAL9006 Referenční foto: TECHNICKÉ SPECIFIKACE OSTATNÍHO VYBAVENÍ VIZ PŘÍLOHA č. 2 TÉTO ZADÁVACÍ DOKUMENTACE. 42

43 BAREVNOSTI MOBILIÁŘE RECEPČNÍ PULT: REC Barevnosti: CORIAN GLACIER WHITE BLOOMING GREEN KONFERENČNÍ STOLEK: DZ Barevnosti: podnož stolku V36 béžová / deska stolku bílá SOFA: LO1, LO2, LO3, LO4; JEDNACÍ KŘESLO: DP, D2 Barevnosti: Remix 543 čalounění podnož Leštěný alu / chrom 43

44 Skříně: S1, S2, S3, S4, S7, S8, S9, S10, S11, S12, SN1, SN2, SN3, SN4, SN5 Barevnosti: korpus, police Bílá WT dveře skříní S1 a S2 v kanceláři č. 2.12a budovy 2828 dveře Světlý dub MC Tmavý dub MM Skříně: S5 Barevnosti: korpus, police výplň dveří Zelená VV metacrylát korpus, police výplň dveří Oranžová AR metacrylát Bílá WT Skříně: S6, SN3 Barevnosti: Bílá WT 44

45 Sestava skříní: SA1 Barevnosti: korpus, police Bílá WT dveře Tmavý dub MM Sestava skříní: SA2, SA4 Barevnosti: dveře skříně SA4 v kanceláři č. 2.12a budovy 2828 korpus, police Bílá WT dveře Světlý dub MC Tmavý dub MM Sestava skříní: SA3 Barevnosti: korpus, police Bílá WT Světlý dub MC 45 dveře Oranžová AR metacrylát

46 Regál na knihy: SR1, SR2 Barevnosti: korpus, police Bílá WT bočnice, top desky Světlý dub MC Kuchyňské linky: KU2, KU4, KUC2 Barevnosti: korpus, police Bílá WT dveře Dub Nagano Kancelářské stoly a sestavy: Barevnosti: stolové desky Světlý dub MC konstrukce, nohy eloxovaný hliník 46

47 Kancelářská sestava: ZS2 Barevnosti: stolové desky Tmavý dub MM konstrukce, nohy eloxovaný hliník Konferenční stoly: P1 Barevnosti: deska stolu Bílá M01 ABS hrana Dub světlý M18 podnož RAL9006 Jednací židle: C42 Barevnosti: čalounění Modrá konstrukce Chrom 47

48 Jednací židle: C4 Barevnosti: čalounění sedáku Modrá Oranžová Zelená opěradlo prodyšný streč Šedá konstrukce Chrom Jednací židle: C41 Barevnosti: Polypropylén dvoubarevný konstrukce 48

49 Chrom Kancvelářské židle: V Barevnosti: čalounění sedáku Modrá Oranžová Zelená opěradlo prodyšný streč Šedá kříž s kolečky Leštěný hliník Kancvelářské židle: V1 Barevnosti: čalounění sedáku Oranžová opěradlo prodyšný streč Šedá kříž s kolečky Leštěný hliník 49 Digitálně podepsáno Jméno: Michal Ottis Datum: :00:18
