1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 25 Konstrukce osazení šatních tyčí a zrcadel Ing. Jana Korousová

2 Obsah ÚVOD KONSTRUKCE OSAZENÍ ŠATNÍCH TYČÍ A ZRCADEL DRUHY NOSIČŮ ŠATNÍCH TYČÍ MATERIÁL ŠATNÍ TYČE ZRCADLA RÁMOVÁNÍ A UCHYCENÍ ZRCADEL MONTÁŽ ZRCADEL ŠROUBY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 6

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

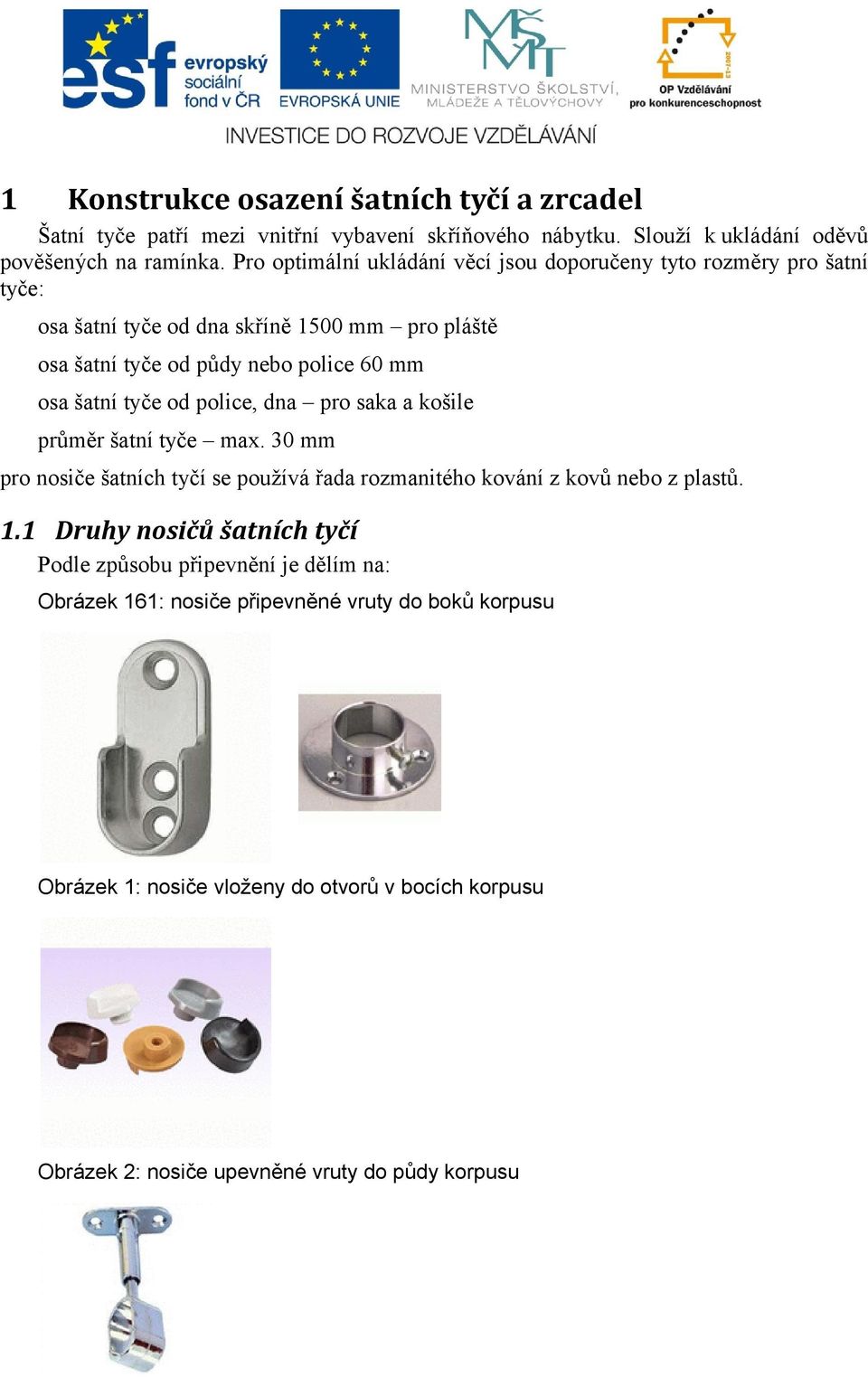

4 1 Konstrukce osazení šatních tyčí a zrcadel Šatní tyče patří mezi vnitřní vybavení skříňového nábytku. Slouží k ukládání oděvů pověšených na ramínka. Pro optimální ukládání věcí jsou doporučeny tyto rozměry pro šatní tyče: osa šatní tyče od dna skříně 1500 mm pro pláště osa šatní tyče od půdy nebo police 60 mm osa šatní tyče od police, dna pro saka a košile průměr šatní tyče max. 30 mm pro nosiče šatních tyčí se používá řada rozmanitého kování z kovů nebo z plastů. 1.1 Druhy nosičů šatních tyčí Podle způsobu připevnění je dělím na: Obrázek 161: nosiče připevněné vruty do boků korpusu Obrázek 1: nosiče vloženy do otvorů v bocích korpusu Obrázek 2: nosiče upevněné vruty do půdy korpusu

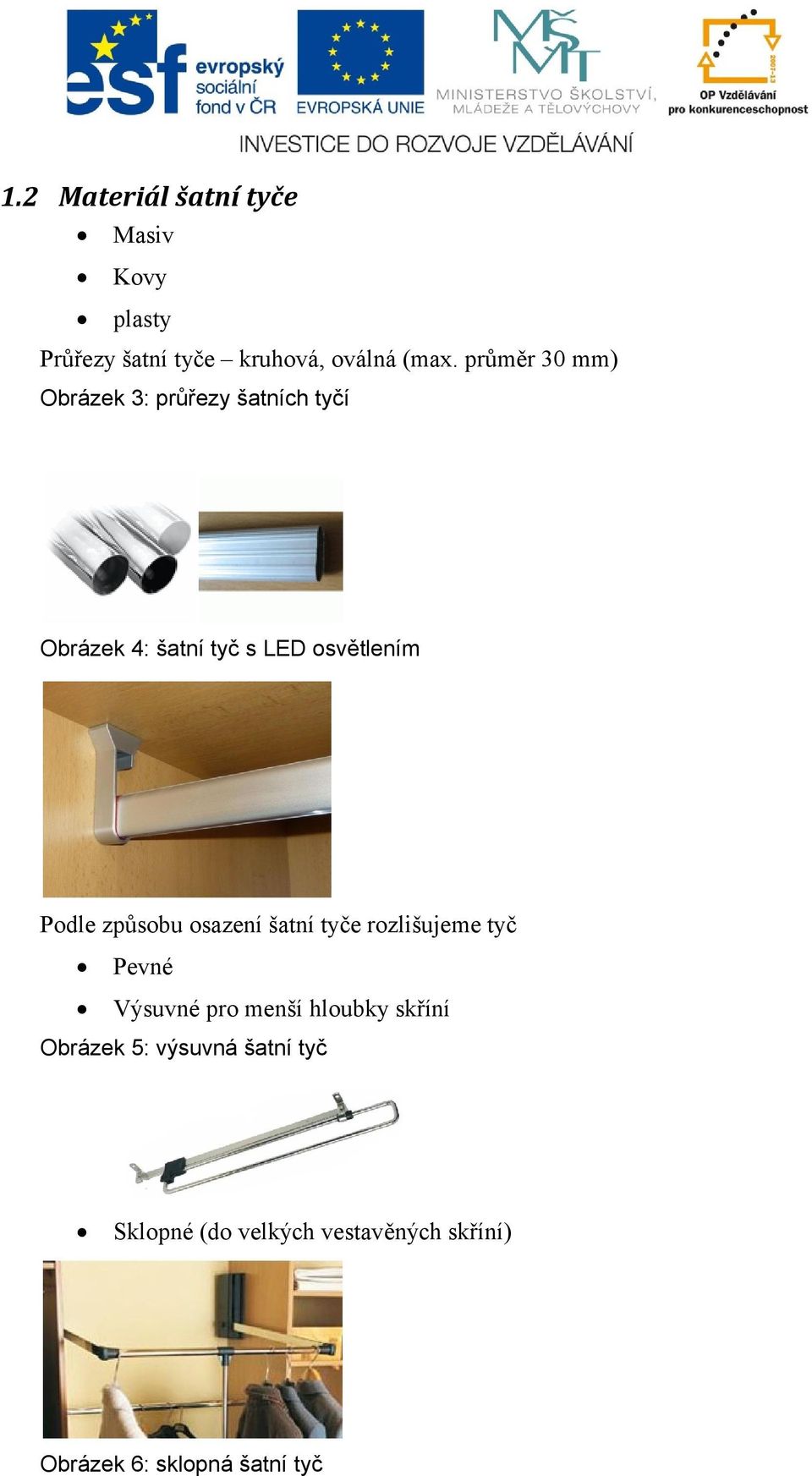

5 1.2 Materiál šatní tyče Masiv Kovy plasty Průřezy šatní tyče kruhová, oválná (max. průměr 30 mm) Obrázek 3: průřezy šatních tyčí Obrázek 4: šatní tyč s LED osvětlením Podle způsobu osazení šatní tyče rozlišujeme tyč Pevné Výsuvné pro menší hloubky skříní Obrázek 5: výsuvná šatní tyč Sklopné (do velkých vestavěných skříní) Obrázek 6: sklopná šatní tyč

6 1.3 Zrcadla Zrcadla lze upevnit dvěma způsoby: Chemicky: lepidlem, silikonovou či lepicí páskou; Mechanicky: šrouby nebo rámem. Množství aplikovaného silikonu či lepidla závisí na typu, který použijeme a na váze zrcadla. Obrázek 7: krytka zrcadlového šroubu 1.4 Rámování a uchycení zrcadel Při rámování zrcadel nebo použití kovových úchytů je třeba dbát na to, aby: mezi zrcadlo a rám nebo svorky byly vloženy nekovové distanční podložky; nedošlo ke styku mezi zrcadlem a tvrdými materiály jako je kov, porcelán a jiné rozbitné materiály. 1.5 Montážzrcadel šrouby montáž zrcadel pomocí šroubů se nedoporučuje z důvodu mechanické odolnosti a možného rozbití. V případě požadavku na montáž šrouby se doporučují zrcadlové šrouby. Opakování: 1. Z jakých materiálů se vyrábí šatní tyče? 2. Jaké nosiče šatních tyčí znáte? Kde a jak se připevňují v korpusu? 3. Jaké profily a průměry mívají šatní tyče? 4. Pro jaké hloubky korpusů je vhodná výsuvná šatní tyč? 5. Jakými způsoby můžeme v nábytku upevnit zrcadla?
