1 Stěnové pily 03 Dr. Schulze GmbH Dr. Schulze GmbH Diamantové nástroje a stroje Dr. Schulze modulární systém stěnových pil HYDRAULICKÉ Hydraulický agregát A5-R A3-R A3-M / A3-RC S650 TL500 RD3500 B000 / B000 SW800 Stroj ELEKTRICKÉ HFB80 HFM80 SW400 HFM60L HFB0 HFM60S S650 Napájecí zdroj HF-Motor HFM0 Stěnová pila SW800E Výhradní zastoupení pro ČR: NorWit,s.r.o. Na Kopečku 8/5, 90 0 Poděbrady III info@norwit.cz Provozovny: Čechy Písková Lhota, 90 0 Poděbrady tel.: , fax: Morava Pustiměř 65, 683 Pustiměř, okr. Vyškov tel.: , VÝHRADNÍ ZASTOUPENÍ V ČR

2 hydraulická stěnová pila SW800 SW 800 Stěnová pila do náročných podmínek s hydraulicky otočným ramenem, auto matickým pojezdem, systémem ovládá ní spouštění do řezu, samosta vi telným kladkovým vedením, hloubkou řezu až 70 mm, Ø kotouče až 600 mm. - automatický pojezd a systém spouštění optimalizují výkonnost a přizpůsobují rychlost řezání aktuálním řezným podmínkám - absence elektrických komponent, maximální spolehlivost - standardně jednorychlostní hydromotor HD9 (pro Ø mm) - volitelně dvourychlostní hydromotor HD30/9 (pro Ø mm) umožňuje při použití kotoučů většího průměru bezztrátově dosáhnout maximální výkonnosti a krouticího momentu - hydromotory pro pojezd i spouštění do řezu SW800 / SW800E - samostavitelný kladkový vodicí systém, bez seřizování kladek podle vodicích kolejnic (staré i nové vodicí kolejnice lze používat společně) - otočné rameno s rozsahem pohybu 360 stupňů - rychloupínací systém hydraulických nebo elektrických motorů - konstrukční materiál: vysokopevnostní hliníková slitina - přívod chladicí vody přírubou - velmi snadná údržba i opravy - volitelné příslušenství pro řezání v blízkosti rohů 4 obj. č. SW800 / HD A3-M Sada SW800 řezná hlava SW800 s motorem HD9 hydraulický agregát A3-M nebo A3-RC sada hadic (6 hydraulických hadic) vodní hadice 0 m vodicí kolejnice,0 m vodicí kolejnice,0 m koncová zarážka kryt kotouče GT800, uzavřený, dělený Komponenty / Příslušenství pro SW800 / SW800E vodicí kolejnice,0 m vodicí kolejnice,5 m vodicí kolejnice,0 m vodicí kolejnice,5 m koncová zarážka kryt kotouče GT800 mm, uzavřený, dělený kryt kotouče 800 mm, pro řezání u stěn kryt kotouče GT00 mm, uzavřený, dělený kryt kotouče 00 mm, pro řezání u stěn kryt kotouče G600 mm, uzavřený kryt kotouče 600 mm, pro řezání u stěn sada pro řezání u stěn (vnitřní a vnější příruba, spojovací materiál) vodní hadice 0 m, včetně spojek Další volitelné prvky a příslušenství na vyžádání. obj. č Komponenty / Příslušenství pro SW800 řezná hlava SW800 s motorem HD9 včetně pojezdového a spouštěcího motoru hydraulický agregát A3-M hydraulický agregát A3-RC včetně dálkového ovládání s 0 m kabelem sada hadic 0 m pro A3-M / A3-RC (6 hadic) hydromotor HD9 (pro Ø mm) včetně spojek a rychloupínacího adaptéru hydromotor HD3 (pro Ø mm) včetně spojek a rychloupínacího adaptéru dvourychlostní hydromotor HD30/9 (pro Ø mm) včetně spojek a rychloupínacího adaptéru Další volitelné prvky a příslušenství na vyžádání.

3 elektrická stěnová pila SW800E SW 800E Stěnová pila kompletně vlastní konstrukce i výroby, s vysokofrekvenčním (HF) motorem, dostatečnou výkonovou rezervou, špičkovou spolehlivostí, hloubkou řezu až 50 mm, Ø kotouče až 00 mm. - ochrana proti zapnutí při špatně zapojených kabelech - vizuální indikace zatížení s výstrahou při přetížení - víceúrovňová ochrana proti přetížení, vadnému napájecímu zdroji a výpadku fáze - nové napájecí jednotky HFB80 / HFB0 vlastní výroby s předimenzovanými součástkami a vysokou spolehlivostí - bezdrátové dálkové ovládání (může být nabíjeno z autozásuvky) - elektrický vysokofrekvenční motor se dvěma převody a tedy maximálním krouticím momentem pro všechny průměry kotoučů - vnější systém chlazení, nerezový plášť, ve spodní části napájecí jednotky tlumič vibrací, lepší ochrana součástek - velmi odolné elektrické zásuvky a zástrčky s dlouhou životností - programovatelná napájecí jednotka s automatickou detekcí dvou různých HF motorů 4 obj. č. SW800E HF Sada SW800 / HFM60S řezná hlava SW800E s HF motorem HFM60S napájecí jednotka HFB80 nebo HFB0 dálkové ovládání vč. kabelu / nabíjecího adaptéru 0 m napájecí kabel včetně koncovek vodní hadice 0 m vodicí kolejnice,0 m vodicí kolejnice,0 m koncová zarážka kryt kotouče GT800, uzavřený, dělený Komponenty / Příslušenství pro SW800E řezná hlava SW800E s HF motorem HFM60S napájecí jednotka HFB80 s jednotkou bezdrátového ovládání napájecí jednotka HFB0 s jednotkou bezdrátového ovládání dálkové ovládání včetně kabelu / nabíjecího adaptéru napájecí kabel 0 m vč. koncovek Další volitelné prvky a příslušenství na vyžádání. HFB80 / HFB0 Ø kotouče hloubka řezu upínací otvor šrouby příruby pro řez. u stěn motor hydraulický agregát napájecí jednotka hmotnost řezné hlavy hmotnost motoru Ve vývoji SW800 SW800E M8 TK 0 mm 6 M8 TK 0 mm HD9 (pro Ø mm) HFM60S 6 kw, 400 V, 3 A HD3 (pro Ø mm) HD30/9 (pro Ø mm) (HFM0 kw, 400 V, 3A) A3-M (A3-RC) kw, 40 bar, 0-55 l/min, 6 (40) kg HFB80 6 kw, 400 V, 3 A, 0 kg HFB0 kw, 400 V, 3 A, 0 kg 9,0 34,0 3,7 3

4 elektrická stěnová pila S650/HFM60L Elektrická stěnová pila S650 / HFM60L Kompaktní, spolehlivá, dvousloupová stěnová pila s elektrickým posuvem do řezu, hloubkou řezu až 440 mm, výchozím Ø kotouče 650 mm a bezdrátovým dálkovým ovládáním. HFB80 S650 / HFM60L s napájecí jednotkou HFB80, krytem kotouče GT 800 mm a automatickým spouštěním do řezu AS 00 - rychloupínací systém, rychlá příprava k použití - přívod chladicí vody přírubou - vodou chlazený, demontovatelný, vysokofrekvenční motor s dvojími otáčkami (735 / 300 min-) - přenosná napájecí jednotka (6 kw, 400 V, 50 Hz, 3 A) - napájecí jednotka, ovládání motorů pojezdu a spouštění do řezu - ovládání posuvu do řezu - bezdrátové dálkové ovládání obj. č Komponenty / Příslušenství vodicí kolejnice,38 m vodicí kolejnice,8 m kryt kotouče GT 800 mm, uzavřený, dělený kryt kotouče BÜ 800 mm, pro řezání u stěn kryt kotouče GT 000 mm, uzavřený kryt kotouče BÜ 000 mm, pro řezání u stěn automatické spouštění do řezu AS 00 Další volitelné prvky a příslušenství na vyžádání. 4 Sada S650 / HFM60L řezná hlava S 650 / HFM60L se sadou nářadí hnací motor HFM60L napáj. jednotka HFB80 s autom. regulací pojezdu bezdrátové dálkové ovládání vodní hadice 0 m vodicí kolejnice,8 m kryt kotouče GT 800 mm, uzavřený, dělený automatické spouštění do řezu AS 00

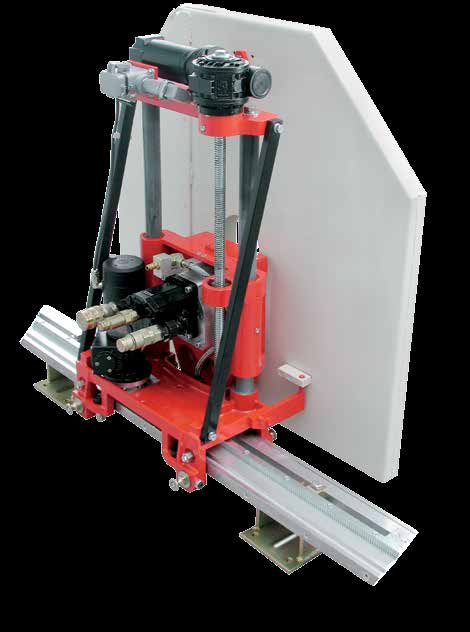

5 hydraulická stěnová pila S650/HD7 Hydraulická stěnová pila S650 / HD7 Kompaktní, spolehlivá dvousloupová stěnová pila s elek trickým posuvem do řezu, hloubkou řezu až 440 mm, Ø výchozího kotouče 650 mm a dálkovým ovládáním. - rychloupínací systém, rychlá příprava k použití - přívod chladicí vody přírubou 4 Sada S650 / HD7 řezná hlava S 650 / HD7 se sadou nářadí hydraulický agregát A5-R nebo A3-R sada hadic 0 m dálkové ovládání 0 m napájecí kabel 0 m vodní hadice 0 m vodicí kolejnice,8 m vodicí kolejnice,38 m kryt kotouče GT 800 mm, uzavřený, dělený kryt kotouče BÜ 800 mm, pro řezání u stěn automatické spouštění do řezu AS 00 S650 / HD7 s krytem kotouče GT 800 mm a automatickým spouštěním do řezu AS 00 A5-R Ø kotouče hloubka řezu upínací otvor šrouby pro řez. u stěn Ø výchozího kotouče motor hydraulický agregát A5-R hydraulický agregát A3-R hmotnost motoru hmotnost řezné hlavy hmotnost napájecí jednotky Hydraulická S 650 / HD7 Elektrická S650 / HFM60L 650/800/000 65/340/ M8 TK 90 mm 650 HD7 HFM60L 6 kw, 400 V, 50 Hz, 3 A 5 kw, 40 bar, 6 stupňů, -4 l/min, 43 kg kw, 40 bar, 6 stupňů, -55 l/min, 8 kg 4,6 3,7 33,5 33,5 0,0 A3-R 5

6 elektrická stěnová pila SW400/HFM80 SW 400 / HFM80 - rychloupínací systém, rychlá příprava k použití - vodou chlazený vysokofrekvenční elektromotor - přenosná napájecí jednotka HFB80 (6 kw, 400 V, 50 Hz, 3 A) - napájecí jednotka, ovládání motorů pojezdu a spouštění do řezu - bezdrátové dálkové ovládání - přívod chladicí vody přírubou Kompaktní a lehká stěnová pila s vy soko frekvenčním elektrickým motorem, elek trickým pojezdem a spouštěním do řezu, hloubkou řezu až 35 mm a dálkovým ovládáním. HFB80 Ø kotouče hloubka řezu upínací otvor šrouby pro řezání u stěn SW 400/ HFM80 400/700/750 50/300/35 5,4 ( ) 6 M8 TK 70 mm Ø výchozího kotouče 400 motor 8 kw, 400 V, 50 Hz, 5 A hmotn. napájecí jednotky 0,0,5 hmotnost řezné hlavy s motorem a kabelem Sada obsahuje řezná hlava SW 400 / HFM80 napájecí jednotka HFB80 (6 kw, 400 V, 50 Hz, 3 A) bezdrátové dálkové ovládání napájecí kabel 0 m vodní hadice 0 m vodicí kolejnice,3 m vodicí kolejnice,3 m 4 kryt kotouče GT 400 mm, uzavřený kryt kotouče GT 750 mm, uzavřený, dělený obj. č HFF Komponenty / Příslušenství řezná hlava SW 400 / HFM80 s motory pojezdu, spouštění a kotouče napájecí jednotka HFB80 (6 kw, 400 V, 50 Hz, 3A) motor HF80 s kabelem 0 m bezdrátové dálkové ovládání napájecí kabel 0 m vodní hadice 0 m vodicí kolejnice,3 m vodicí kolejnice,3 m kryt kotouče GT 750 mm, uzavřený, dělený kryt kotouče BÜ 750 mm, pro řezání u stěn kryt kotouče GT 400 mm, uzavřený kryt kotouče BÜ 400 mm, pro řezání u stěn Další volitelné prvky a příslušenství na vyžádání. 6

7 radiální pila / ponořovací pila TL 500 Výkonná ponořovací pila s pohonem hydraulickým agregátem, hloubkou řezu až 000 mm (ve standardní konfiguraci). - rychloupínací systém, rychlá příprava k použití - přívod chladicí vody přírubou Sada TL500 obsahuje řezná hlava TL 500 s kolejnicí,4 m, sada hadic 3 m, sada nářadí a hákový klíč hydromotor OMR00 vrtací stojan B 600 s vodicí kolejnicí, m vrtací vřeteno B 300 FS500 / HG0 / příčný posuv mezikus 00 mm vodítka hadic držák krytu kotouče kryt kotouče GT 000 mm, uzavřený, dělený uzavírací kryt upínací šroub pro matici s kloubem mezikus s kulovým ventilem RD 3500 Výkonná radiální pila s pohonem hydraulic kým agregátem, na kanalizační potrubí průměru,5 až,3 m s hloubkou řezu až 440 mm (ve standardní konfiguraci). - rychloupínací systém, rychlá příprava k nasazení - přívod chladicí vody přírubou Sada RD3500 obsahuje řezná hlava TL 500 s kolejnicí,0 m, sada hadic 3 m, sada nářadí a hákový klíč vrtací stojan B 800 s vodicí kolejnicí, m točna ramene s pilou RD3500 FS500 / HG0 / příčný posuv mezikus 5 mm vodítka hadic držák krytu kotouče kryt kotouče GT 000 mm, uzavř., dělený uzavírací kryt mezikus s kulovým ventilem obj. č MD TL RD Komponenty / Příslušenství řezná hlava TL 500 se sadou hadic 3 m vodicí kolejnice,0 m vodicí kolejnice,4 m hydromotor OMR00 vrtací stojan B 600 s vodicí kolejnicí, m vrtací stojan B 800 s vodicí kolejnicí, m vrtací vřeteno B 300 FS500 / HG0 / příčný posuv mezikus 00 mm mezikus 5 mm držák krytu kotouče kryt kotouče GT 000 mm, uzavřený, dělený uzavírací kryt točna ramene s pilou RD3500 upínací šroub pro matici s kloubem mezikus s kulovým ventilem hydraulický agregát A3-R (bez hadic) hydraulický agregát A3-E (bez hadic) sada hadic 0 m (pro A3-R / A3-E) automatické spouštění do řezu AS 00 sada pro řezání u stěn Ø kotouče hloubka řezu (ve standardní konfiguraci) hmotnost (celková) hydraulický agregát A3-R / A3-E TL 500 RD (500) (690) kw, 40 bar, -55 l/min, 8/ kg (s hydraulickým olejem) Další volitelné prvky a příslušenství na vyžádání. 7

8 hydraulické agregáty A5-R / A5-E Robustní, víceúčelový hydraulický agregát pro stěnové a lanové pily s plynulou regulací tlaku do 40 bar a proměnným průtokem až 4 l/min (nastavitelným v 6 stupních). A5-R pro pohon stěnových pil (S650) a dalších strojů Meissner s elektrickým pojezdem a spouštěním do řezu A5-E pro pohon vrtacích zařízení a dalších strojů bez pojezdu A5-R (A5-E bez obrázku) - A5-R s integrovaným rozvaděčem a dálkovým ovládáním - A5-E s funkcí zapínání/vypínání - průtok oleje nastavitelný v 6 stupních ( až 4 l/min) - určeno k pohonu lanových pil a hydraulických vrtacích zařízení - velká kola, snazší manipulace - hmotnost (vč. oleje) pouze kg (A5-E) resp. 43 kg (A5-R) A3-R / A3-E Nová generace hydraulických agregátů s vodou chlazeným kw elektromotorem a překvapivě nízkou hmotností. A3-R pro pohon stěnových pil (S650) a dalších strojů Meissner s elektrickým pojezdem a spouštěním do řezu A3-E pro pohon vrtacích zařízení a dalších strojů bez pojezdu - A3-R s integrovaným rozvaděčem a dálkovým ovládáním - A3-E s funkcí zapínání/vypínání - průtok oleje nastavitelný v 6 stupních ( až 55 l/min) - k pohonu lanových pil a hydraulických vrtacích zařízení - velká kola, snazší manipulace - hmotnost (včetně oleje) pouze kg (A3-E) resp. 8 kg (A3-R) A3-R (A3-E bez obrázku) pojezd / spouštění do řezu poháněné okruhy dálkové ovládání výkon [kw] max. tlak oleje [bar] průtok oleje [l/min] nastavování průtoku motor délka šířka výška hmotnost (s olejem) vhodné pro stroje sada hydraulických hadic 0 m 8 A5-E stupňů 5 kw, 400 V, 50 Hz, 3 A SWS83 různá vrtací zař. 3 hadice vč. ventilu A5-R elektrický s kabelem 0 m stupňů 5 kw, 400 V, 50 Hz, 3 A S650/HD7 SWS83 různá vrtací zař. 3 hadice vč. ventilu A3-E stupňů kw, 400 V, 50 Hz, 3 A TL500 RD3500 SWS83 různá vrtací zař. 3 hadice vč. ventilu A3-R elektrický s kabelem 0 m stupňů kw, 400 V, 50 Hz, 3 A S650/HD7 TL500 RD3500 SWS83 různá vrtací zař. 3 hadice vč. ventilu Nastavování průtoku v rozsahu od 0 do 55 l/min pouze pro rozběh lanových pil a dalších strojů, dlouhodobý provoz pouze na maximální průtok. Pouze s vedením průsakového oleje (hadice 0 m). A3-M hydraulický 40 max. 55 plynulé kw, 400 V, 50 Hz, 3 A SW800 TL500 RD3500 SWS83 různá vrtací zař. 6 hadic A3-RC hydraulický s kabelem 0 m 40 max. 55 plynulé kw, 400 V, 50 Hz, 3 A SW800 TL500 RD3500 SWS83 různá vrtací zař. 6 hadic

9 hydraulické agregáty A3-M / A3-RC Nová generace hydraulických agregátů, se zabudovanou funkcí auto matické regulace hydromotoru pojezdu, poháněná vodou chlazeným kw elektromotorem s dálkovým ovládáním (pouze A3-RC) a překvapivě nízkou hmotností. - A3-M s integrovaným ovládacím panelem - A3-RC s dálkovým ovládáním (kabel 0 m) - absence elektrických komponent, maximální spolehlivost - automatická regulace pojezdu a spouštění do řezu - plynule nastavitelný průtok oleje v rozsahu 0 až 55 l/min - ideální pro pohon lanových pil a vrtacích zařízení - velká kola, snazší manipulace - hmotnost (vč. oleje) pouze 6 kg (A3-M) resp. 40 kg (A3-RC) A3-RC A3-M 9

10 elektrické a hydraulické stěnové pily EW S - el. stěnové pily výkonu 5-5 kw - speciálně tvarované mezery - sendvičové segmenty - výška segmentu 0 mm - armovaný beton, přírodní kámen h i r yc m l e v z lý ře VÉ NO Titan WMS- Kotouč pro stěnové pily do nejnáročnějších podmínek, nástroj s výjimečnou řeznou rychlostí a životností. - stěnové pily výkonu 5-30 kw - sendvičové segmenty - výška segmentu 0 mm - armovaný beton Titan SSP Nově vyvinutý kotouč pro stěnové pily se speciálně tvarovanými segmenty a mezerami, se špičkovým řezným výkonem v nejtvrdším betonu a velmi vysokou životností, - stěnové pily výkonu 5-30 kw - speciálně tvarované sendvičové segmenty - výška segmentu mm - vyzrálý armovaný beton VÉ NO Ø šířka segmentu Ø mm 0 Titan WMS- vmax 63 m/s Titan SSP Ø šířka segmentu EW S Ø mm vmax 63 m/s Repase opotřebených diamantových kotoučů na vyžádání.

11 stěnové pily s vysokým výkonem DRS-SET-W0 Technologie DRS-SET Špičková kvalita vítězí Segmenty nově vyvinutých kotoučů pro stěnové pily mají díky technologii DRS-SET předem stanovené rozložení diamantových zrn v celém objemu segmentu, proto dosahují vynikajících řezných rychlostí a velmi vysoké životnosti i při řezání nejtvrdších materiálů, jako jsou silně armované betony. - stěnové pily výkonu 5-5 kw - technologie DRS-SET: předem dané rozložení diamantových zrn - sendvičové segmenty - výška segmentu mm - silně armovaný beton VÉ NO VÉ Ø šířka segmentu DSW5 (ex W4) DSW0 (ex W95) DSW30 (ex W5) NO počet segmentů hlý i r yc m l ve řez - DSW5: stěnové pily výkonu 0-0 kw DSW0: stěnové pily výkonu 5-5 kw DSW30: stěnové pily výkonu 0-30 kw - široké mezery - sendvičové segmenty tvaru V - výška segmentu 0 mm - armovaný beton, přírodní kámen ká yso v i velm otnost ž iv Ø šířka segmentu DSW5 DSW0 DSW30 Ø mm vmax 63 m/s Repase opotřebených diamantových kotoučů na vyžádání.

12 pro stěnové pily s vysokým výkonem Titan P - stěnové pily výkonu 5-30 kw - speciálně tvarované mezery - sendvičové segmenty - výška segmentu 0 mm - armovaný beton, přírodní kámen Titan S - stěnové pily do výkonu 8 kw - speciálně tvarované mezery - sendvičové segmenty - výška segmentu 0 mm - armovaný beton, přírodní kámen ost votn i ž oká ez vys ychlý ř r t t no s o v i ž oká ez vys ychlý ř r Titan PL Titan SL limited t no s ivot ž á ok ez vys ychlý ř r - stěnové pily výkonu 5-30 kw - speciálně tvarované mezery - laserem navařované sendvičové segmenty - výška segmentu,5 mm - armovaný beton, přírodní kámen - stěnové pily do výkonu 8 kw - speciálně tvarované mezery - laserem navařované sendvičové segmenty - výška segmentu,5 mm - armovaný beton, přírodní kámen lase lase re m re m an é ařov v a n né řova a v na t no s ivot ž á ok ez vys ychlý ř r Ø šířka segmentu Titan P Titan SL Titan S Titan PL Version 03/3 Ø mm vmax 63 m/s Repase opotřebených diamantových kotoučů na vyžádání. (Titan S a Titan P).
