OPRAVY NA STROJU A FOREM

Rozměr: px
Začít zobrazení ze stránky:

Download "OPRAVY NA STROJU A FOREM"

Transkript

1 OPRAVY NA STROJU A FOREM

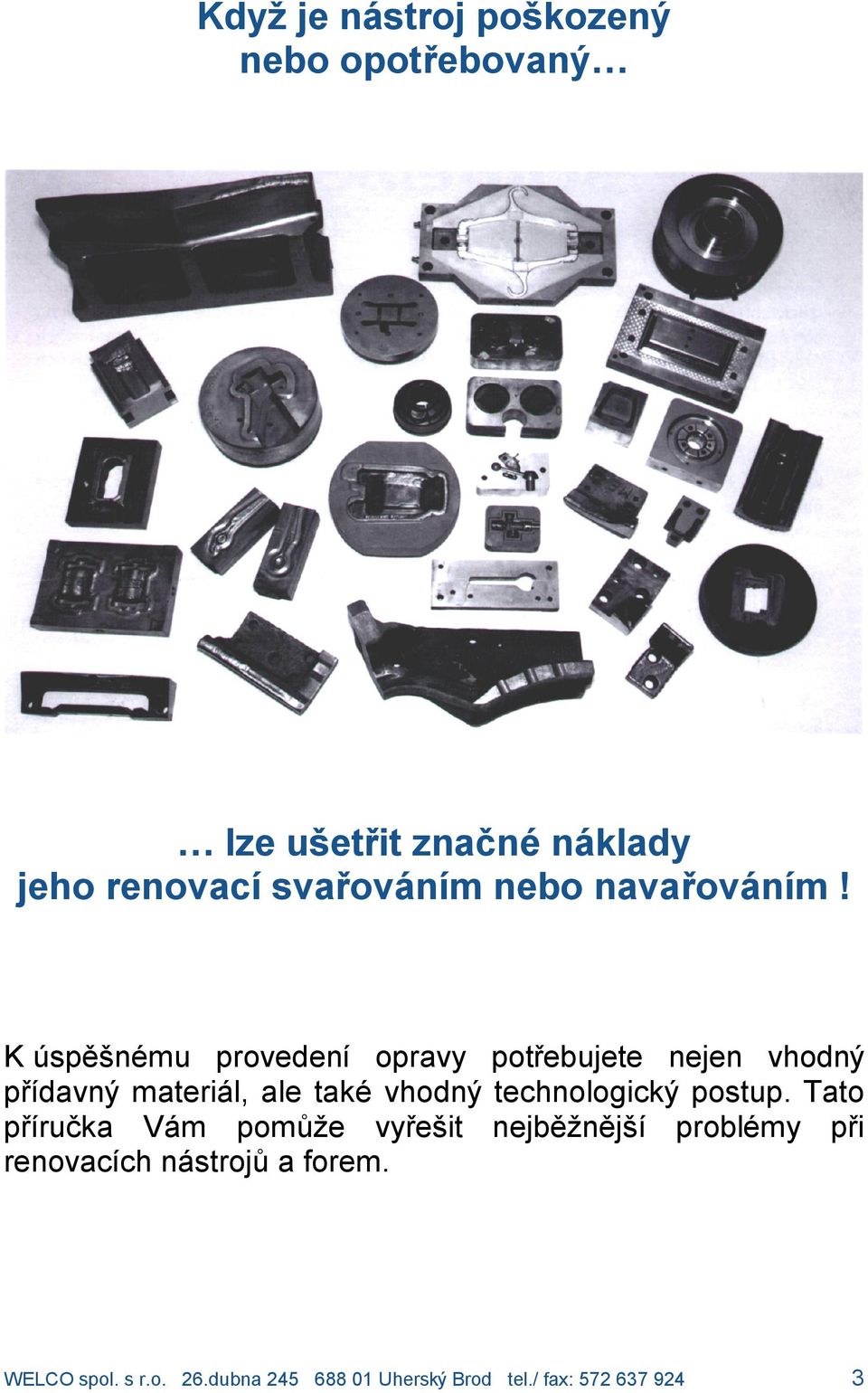

2 Kdyz je nastroj poskozeny nebo opotrebovanyč č lze usetrit znac ne naklady jeho renovacısvarovanım nebo navarovanım! K uspes n í mu provedenı opravy potrebujete nejen vhodny prıdavny materia l, ale takí vhodny technologicky postup. Tato prırucka Va m pom ze vyres it nejbezn ejsı problí my pri renovacıch na stroj a forem. WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

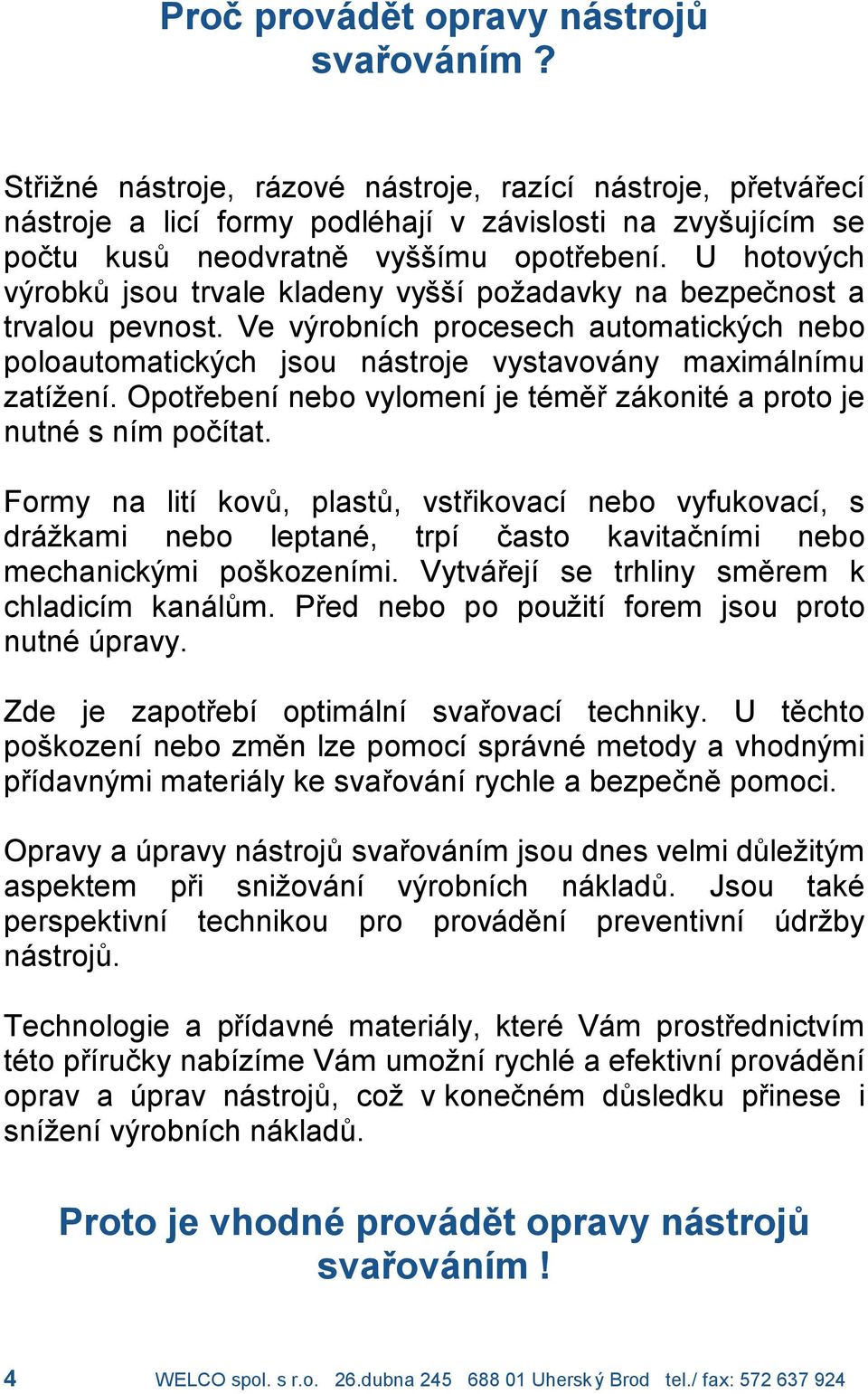

3 Proc provadůt opravy nastroju svarovanım? Strizní na stroje, ra zoví na stroje, razıcı na stroje, pretva recı na stroje a licı formy podlí hajı v zavislosti na zvys ujıcım se poctu kus neodvratne vyssımu opotrebenı. U hotovy ch vy robk jsou trvale kladeny vyssıpozadavky na bezpecnost a trvalou pevnost. Ve vyrobnıch procesech automaticky ch nebo poloautomaticky ch jsou na stroje vystavova ny maxima lnımu zatızenı. Opotrebenınebo vylomenıje tí mer za konití a proto je nutní s nım pocıtat. Formy na litı kov, plast, vstrikovacı nebo vyfukovacı, s dra zkami nebo leptaní, trpı casto kavitacnımi nebo mechanicky mi pos kozenımi. Vytva rejı se trhliny smerem k chladicım kana l m. Pred nebo po pouzitı forem jsou proto nutní upravy. Zde je zapotrebı optima lnı svarovacı techniky. U techto pos kozenınebo zmen lze pomocıspra vní metody a vhodny mi prıdavny mi materia ly ke svarova nırychle a bezpecnepomoci. Opravy a upravy na stroj svarova nım jsou dnes velmi d lezity m aspektem pri snizova nı vyrobnıch na klad. Jsou takí perspektivnı technikou pro prova denı preventivnı udrzby na stroj. Technologie a prıdavní materia ly, kterí Vam prostrednictvım tí to prırucky nabızıme Va m umoznırychlí a efektivnıprova denı oprav a uprav nastroj, coz v konecní m d sledku prinese i snızenıvy robnıch na klad. Proto je vhodne provadůt opravy nastroju svarovanım! 4 WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

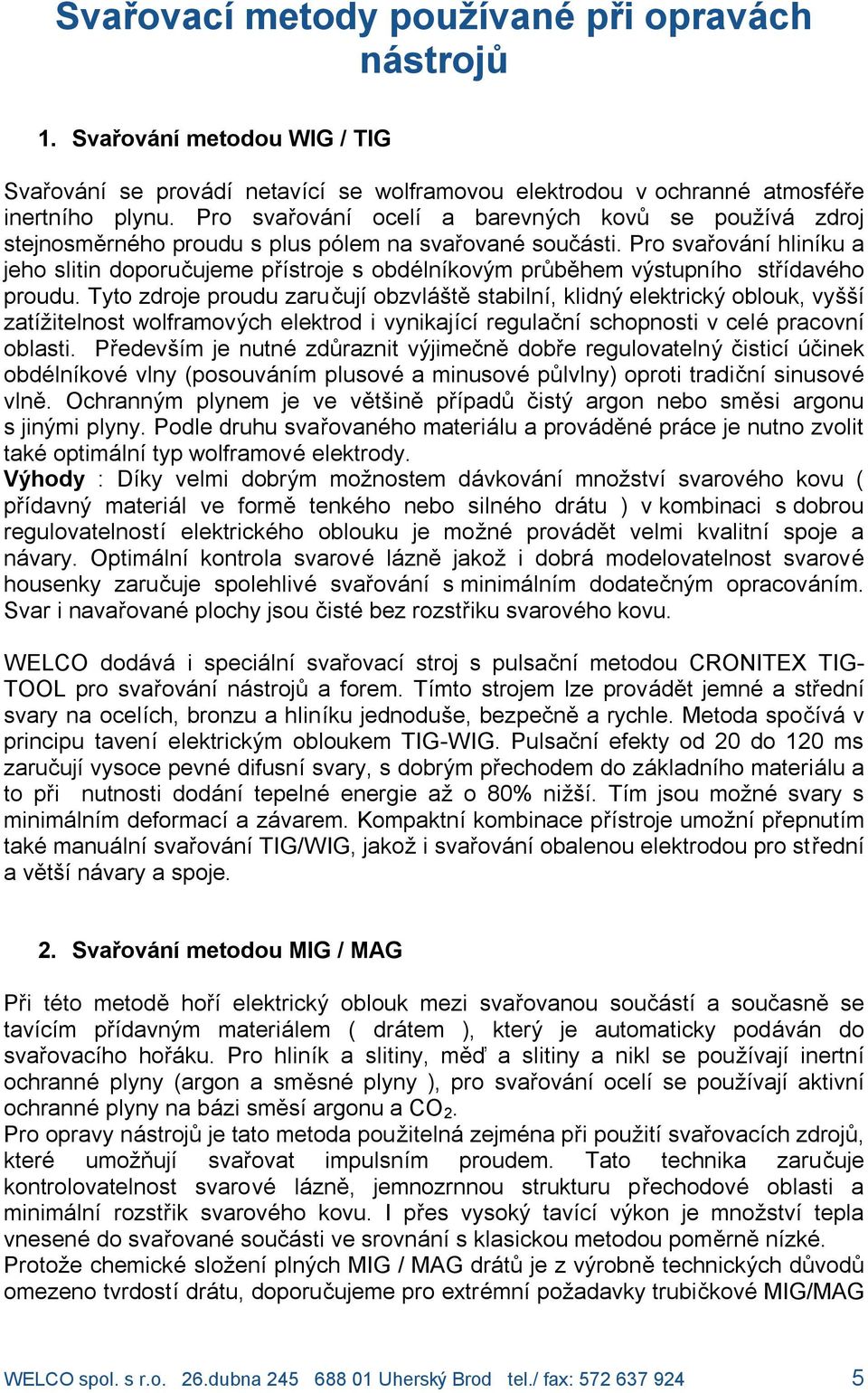

4 Svarovacımetody pouzıvane pri opravach nastroju 1. Svarovanımetodou WIG / TIG Svarova nı se prova dı netavıcı se wolframovou elektrodou v ochranní atmosfíre inertnıho plynu. Pro svarova nı ocelı a barevny ch kov se pouzıva zdroj stejnosmerní ho proudu s plus polem na svarovaní souca sti. Pro svarova nıhlinıku a jeho slitin doporucujeme prıstroje s obdí lnıkovy m pr behem vy stupnıho strıdaví ho proudu. Tyto zdroje proudu zarucujıobzvla stestabilnı, klidny elektricky oblouk, vyssı zatızitelnost wolframovy ch elektrod i vynikajıcıregulacnıschopnosti v celí pracovnı oblasti. Predevsım je nutní zd raznit vyjimecnedobre regulovatelny cisticıucinek obdí lnıkoví vlny (posouva nım plusoví a minusoví p lvlny) oproti tradicnısinusoví vlne. Ochranny m plynem je ve vetsine prıpad cisty argon nebo smesi argonu s jiny mi plyny. Podle druhu svarovaní ho materia lu a prova dení pra ce je nutno zvolit takí optima lnıtyp wolframoví elektrody. Vy hody : Dıky velmi dobry m moznostem davkova nı mnozstvı svaroví ho kovu ( prıdavny materia l ve forme tenkí ho nebo silní ho dra tu ) v kombinaci s dobrou regulovatelnostı elektrickí ho oblouku je mozní prova det velmi kvalitnı spoje a na vary. Optima lnı kontrola svaroví lazne jakoz i dobra modelovatelnost svaroví housenky zarucuje spolehliví svarova nı s minima lnım dodatecny m opracova nım. Svar i navarovaní plochy jsou cistí bez rozstriku svaroví ho kovu. WELCO doda va i specia lnı svarovacı stroj s pulsacnı metodou TIG- TOOL pro svarova nına stroj a forem. Tımto strojem lze prova det jemní a strednı svary na ocelıch, bronzu a hlinıku jednodus e, bezpecnea rychle. Metoda spocıva v principu tavenı elektricky m obloukem TIG-WIG. Pulsacnı efekty od 20 do 120 ms zarucujıvysoce pevní difusnısvary, s dobry m prechodem do za kladnıho materia lu a to pri nutnosti doda nı tepelní energie az o 80% nizsı. Tım jsou mozní svary s minima lnım deformacıa za varem. Kompaktnıkombinace prıstroje umoznıprepnutım takí manua lnısvarova nıtig/wig, jakoz i svarova nıobalenou elektrodou pro strednı a vetsına vary a spoje. 2. Svarovanımetodou MIG / MAG Pri títo metode horı elektricky oblouk mezi svarovanou souca stı a soucasne se tavıcım prıdavny m materia lem ( dra tem ), ktery je automaticky poda va n do svarovacıho hora ku. Pro hlinık a slitiny, meň a slitiny a nikl se pouzıvajı inertnı ochranní plyny (argon a smesní plyny ), pro svarova nı ocelı se pouzıvajı aktivnı ochranní plyny na ba zi smesıargonu a CO 2. Pro opravy na stroj je tato metoda pouzitelna zejmí na pri pouzitısvarovacıch zdroj, kterí umozn ujı svarovat impulsnım proudem. Tato technika zarucuje kontrolovatelnost svaroví la zne, jemnozrnnou strukturu prechodoví oblasti a minima lnı rozstrik svaroví ho kovu. I pres vysoky tavıcı vykon je mnozstvı tepla vnesení do svarovaní souca sti ve srovna nıs klasickou metodou pomernenızkí. Protoze chemickí slozenıplny ch MIG / MAG dra t je z vy robnetechnicky ch d vod omezeno tvrdostıdra tu, doporucujeme pro extrí mnıpozadavky trubickoví MIG/MAG WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

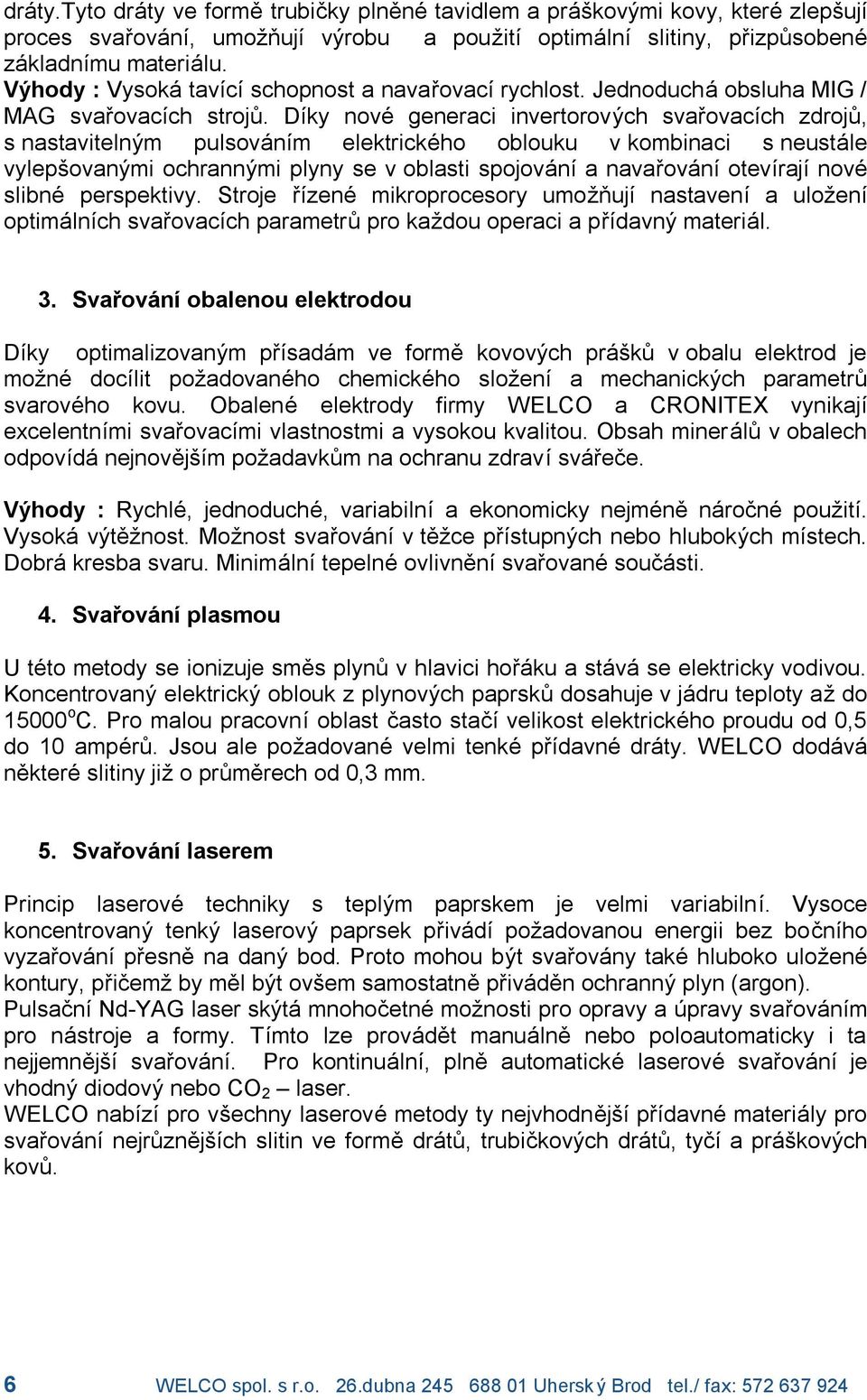

5 dra ty.tyto dra ty ve formetrubicky plnení tavidlem a pra skovy mi kovy, kterí zleps ujı proces svarova nı, umozn ujı vyrobu a pouzitı optima lnı slitiny, prizp sobení za kladnımu materia lu. Vy hody : Vysoka tavıcıschopnost a navarovacırychlost. Jednoducha obsluha MIG / MAG svarovacıch stroj. Dıky noví generaci invertorovy ch svarovacıch zdroj, s nastavitelny m pulsova nım elektrickí ho oblouku v kombinaci s neusta le vyleps ovany mi ochranny mi plyny se v oblasti spojova nıa navarova nıotevırajınoví slibní perspektivy. Stroje rızení mikroprocesory umozn ujı nastavenı a ulozenı optima lnıch svarovacıch parametr pro kazdou operaci a prıdavny materia l. 3. Svarovanıobalenou elektrodou Dıky optimalizovany m prısada m ve forme kovovy ch pra sk v obalu elektrod je mozní docılit pozadovaní ho chemickí ho slozenı a mechanicky ch parametr svaroví ho kovu. Obalení elektrody firmy WELCO a vynikajı excelentnımi svarovacımi vlastnostmi a vysokou kvalitou. Obsah minera l v obalech odpovıda nejnovejsım pozadavk m na ochranu zdravısva rece. Vy hody : Rychlí, jednoduchí, variabilnı a ekonomicky nejmí ne narocní pouzitı. Vysoka vyteznost. Moznost svarova nıv tezce prıstupny ch nebo hluboky ch mıstech. Dobra kresba svaru. Minima lnıtepelní ovlivnenısvarovaní souca sti. 4. Svarovanıplasmou U tí to metody se ionizuje smes plyn v hlavici hora ku a sta va se elektricky vodivou. Koncentrovany elektricky oblouk z plynovy ch paprsk dosahuje v ja dru teploty az do o C. Pro malou pracovnıoblast casto stacıvelikost elektrickí ho proudu od 0,5 do 10 ampí r. Jsou ale pozadovaní velmi tenkí prıdavní dra ty. WELCO doda va nekterí slitiny jiz o pr merech od 0,3 mm. 5. Svarovanılaserem Princip laseroví techniky s teply m paprskem je velmi variabilnı. Vysoce koncentrovany tenky laserovy paprsek priva dı pozadovanou energii bez bocnıho vyzarova nıpresnena dany bod. Proto mohou byt svarova ny takí hluboko ulození kontury, pricemz by mel by t ovs em samostatnepriva den ochranny plyn (argon). PulsacnıNd-YAG laser sky ta mnohocetní moznosti pro opravy a upravy svarova nım pro nastroje a formy. Tımto lze prova det manua lne nebo poloautomaticky i ta nejjemnejsısvarova nı. Pro kontinua lnı, plne automatickí laseroví svarova nı je vhodny diodovy nebo CO 2 Ú laser. WELCO nabızıpro vsechny laseroví metody ty nejvhodnejsıprıdavní materia ly pro svarova nınejr znejsıch slitin ve formedra t, trubickovy ch dra t, tycıa pra skovy ch kov. 6 WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

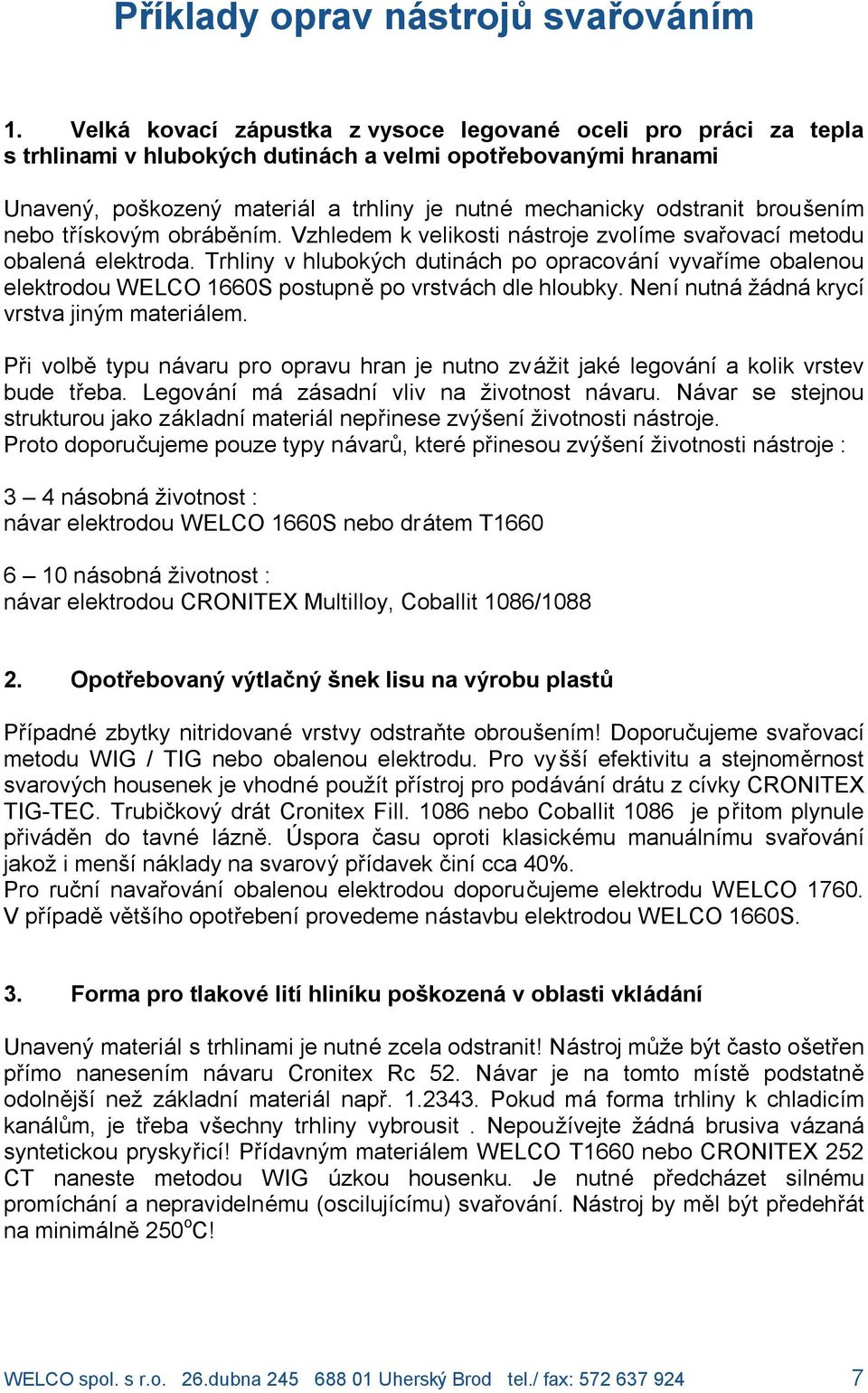

6 Prıklady oprav nastroju svarovanım 1. Velka kovacı zapustka z vysoce legovane oceli pro praci za tepla s trhlinami v hluboky ch dutinach a velmi opotrebovany mi hranami Unaveny, pos kozeny materia l a trhliny je nutní mechanicky odstranit brous enım nebo trıskovy m obra benım. Vzhledem k velikosti na stroje zvolıme svarovacımetodu obalena elektroda. Trhliny v hluboky ch dutina ch po opracova nıvyvarıme obalenou elektrodou WELCO 1660S postupnepo vrstva ch dle hloubky. Nenınutna za dna krycı vrstva jiny m materia lem. Pri volbetypu na varu pro opravu hran je nutno zva zit jakí legova nıa kolik vrstev bude treba. Legova nı ma zasadnı vliv na zivotnost navaru. Navar se stejnou strukturou jako za kladnımateria l neprinese zvysenızivotnosti na stroje. Proto doporucujeme pouze typy na var, kterí prinesou zvysenızivotnosti na stroje : 3 Ú 4 na sobna zivotnost : na var elektrodou WELCO 1660S nebo dra tem T Ú 10 na sobna zivotnost : na var elektrodou Multilloy, Coballit 1086/ Opotrebovany vy tlac ny snek lisu na vy robu plastu Prıpadní zbytky nitridovaní vrstvy odstran te obrous enım! Doporucujeme svarovacı metodu WIG / TIG nebo obalenou elektrodu. Pro vyssıefektivitu a stejnomernost svarovy ch housenek je vhodní pouzıt prıstroj pro poda va nıdra tu z cıvky TIG-TEC. Trubickovy dra t Cronitex Fill nebo Coballit 1086 je pritom plynule priva den do tavní lazne. U spora casu oproti klasickí mu manua lnımu svarova nı jakoz i mensına klady na svarovy prıdavek cinıcca 40%. Pro rucnı navarova nı obalenou elektrodou doporucujeme elektrodu WELCO V prıpadevetsıho opotrebenıprovedeme na stavbu elektrodou WELCO 1660S. 3. Forma pro tlakove litıhlinıku poskozena v oblasti vkladanı Unaveny materia l s trhlinami je nutní zcela odstranit! Na stroj m ze by t casto os etren prımo nanesenım na varu Cronitex Rc 52. Na var je na tomto mıste podstatne odolnejsınez zakladnı materia l napr Pokud ma forma trhliny k chladicım kana l m, je treba vsechny trhliny vybrousit. Nepouzıvejte za dna brusiva vazana syntetickou pryskyricı! Prıdavny m materia lem WELCO T1660 nebo 252 CT naneste metodou WIG uzkou housenku. Je nutní predcha zet silní mu promıcha nıa nepravidelní mu (oscilujıcımu) svarova nı. Na stroj by mel by t predehra t na minima lne250 o C! WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

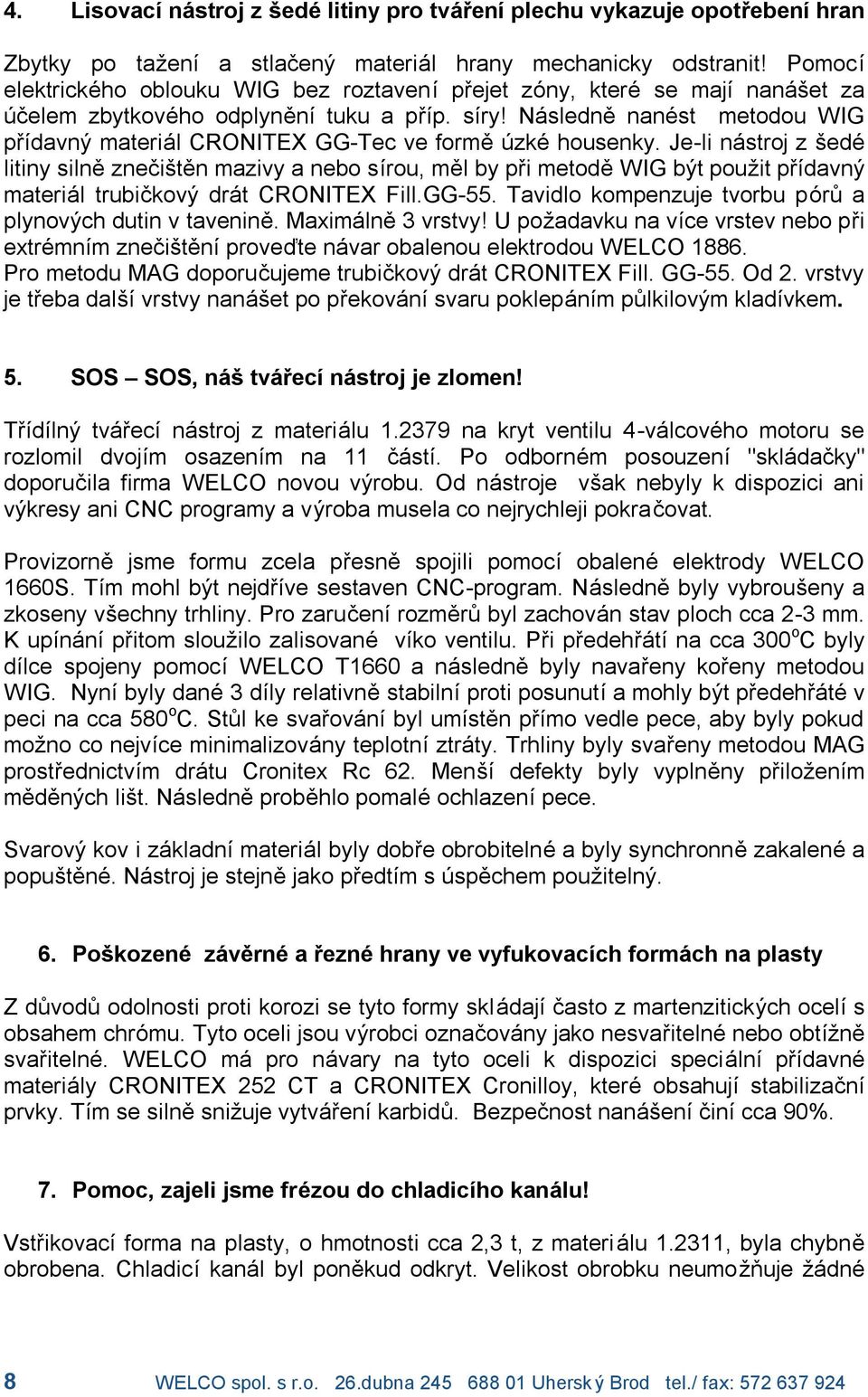

7 4. Lisovacınastroj z sede litiny pro tvarenıplechu vykazuje opotrebenıhran Zbytky po tazenı a stlaceny materia l hrany mechanicky odstranit! Pomocı elektrickí ho oblouku WIG bez roztavenı prejet zony, kterí se majı nana set za ucelem zbytkoví ho odplynenı tuku a prıp. sıry! Nasledne naní st metodou WIG prıdavny materia l GG-Tec ve formeuzkí housenky. Je-li na stroj z s edí litiny silneznecis ten mazivy a nebo sırou, mel by pri metodewig by t pouzit prıdavny materia l trubickovy dra t Fill.GG-55. Tavidlo kompenzuje tvorbu por a plynovy ch dutin v tavenine. Maxima lne3 vrstvy! U pozadavku na vıce vrstev nebo pri extrí mnım znecis tenıproveňte na var obalenou elektrodou WELCO Pro metodu MAG doporucujeme trubickovy dra t Fill. GG-55. Od 2. vrstvy je treba dalsıvrstvy nana set po prekova nısvaru poklepa nım p lkilovy m kladıvkem. 5. SOS ú SOS, nas tvarecınastroj je zlomen! Trıdılny tva recı nastroj z materia lu na kryt ventilu 4-valcoví ho motoru se rozlomil dvojım osazenım na 11 ca stı. Po odborní m posouzenı "skla dacky" doporucila firma WELCO novou vyrobu. Od nastroje vsak nebyly k dispozici ani vy kresy ani CNC programy a vy roba musela co nejrychleji pokracovat. Provizorne jsme formu zcela presne spojili pomocı obalení elektrody WELCO 1660S. Tım mohl by t nejdrıve sestaven CNC-program. Na slednebyly vybrous eny a zkoseny vs echny trhliny. Pro zarucenırozmer byl zachova n stav ploch cca 2-3 mm. K upına nıpritom slouzilo zalisovaní vıko ventilu. Pri predehra tına cca 300 o C byly dılce spojeny pomocı WELCO T1660 a nasledne byly navareny koreny metodou WIG. Nynıbyly daní 3 dıly relativnestabilnıproti posunutıa mohly by t predehra tí v peci na cca 580 o C. St l ke svarova nıbyl umısten prımo vedle pece, aby byly pokud mozno co nejvıce minimalizova ny teplotnıztra ty. Trhliny byly svareny metodou MAG prostrednictvım dra tu Cronitex Rc 62. Mensı defekty byly vyplneny prilozenım medeny ch lis t. Na sledneprobehlo pomalí ochlazenıpece. Svarovy kov i za kladnımateria l byly dobre obrobitelní a byly synchronnezakalení a popus tení. Na stroj je stejnejako predtım s uspechem pouzitelny. 6. Poskozene zavůrne a rezne hrany ve vyfukovacıch formach na plasty Z d vod odolnosti proti korozi se tyto formy skla dajıcasto z martenziticky ch ocelıs obsahem chromu. Tyto oceli jsou vy robci oznacova ny jako nesvaritelní nebo obtızn e svaritelní. WELCO ma pro navary na tyto oceli k dispozici specia lnı prıdavní materia ly 252 CT a Cronilloy, kterí obsahujı stabilizacnı prvky. Tım se silnesnizuje vytva renıkarbid. Bezpecnost nana senıcinıcca 90%. 7. Pomoc, zajeli jsme fre zou do chladicıho kanalu! Vstrikovacıforma na plasty, o hmotnosti cca 2,3 t, z materia lu , byla chybne obrobena. Chladicıkana l byl ponekud odkryt. Velikost obrobku neumozn uje za dní 8 WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

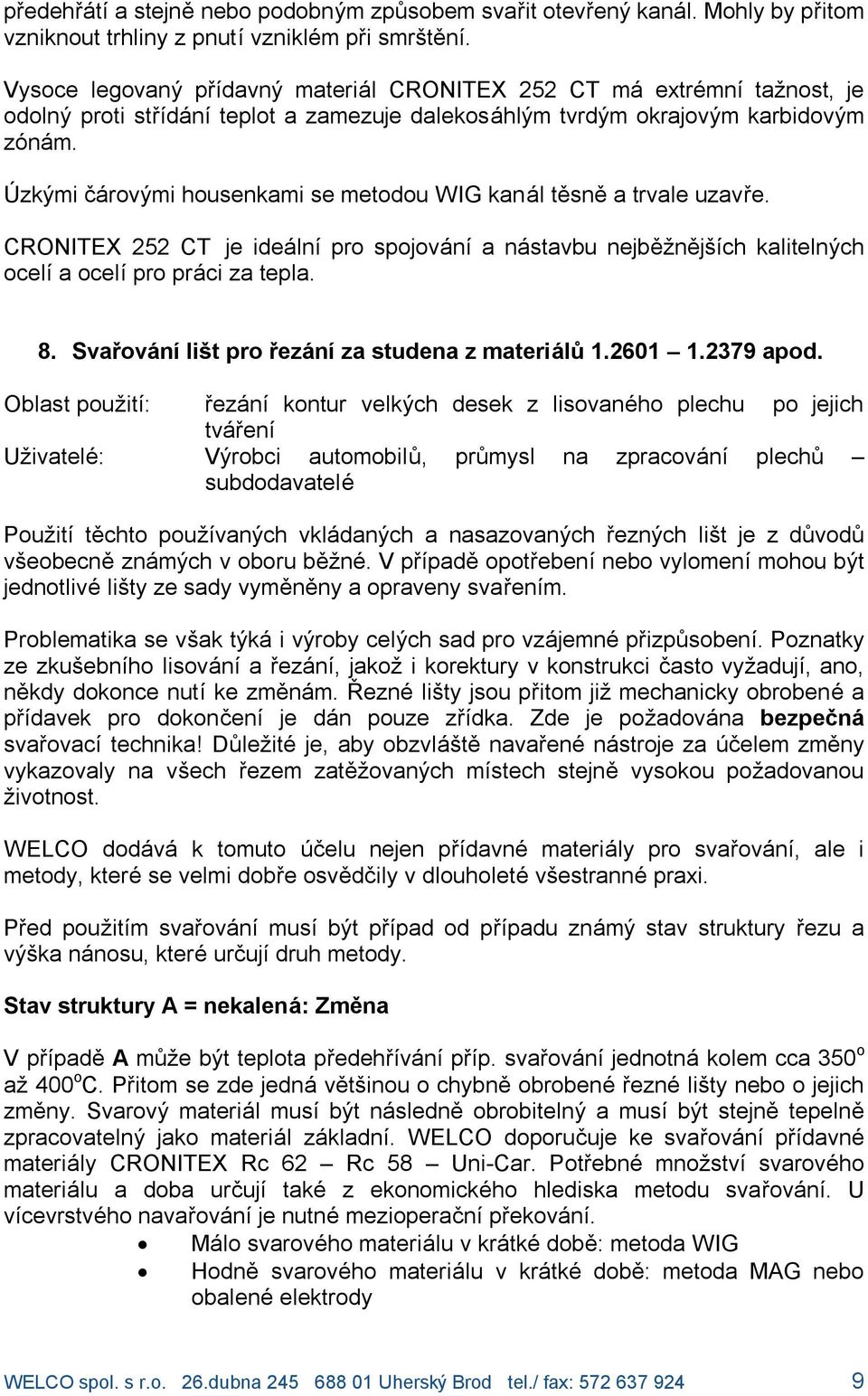

8 predehra tıa stejnenebo podobny m zp sobem svarit otevreny kana l. Mohly by pritom vzniknout trhliny z pnutıvzniklí m pri smrs tenı. Vysoce legovany prıdavny materia l 252 CT ma extrí mnı taznost, je odolny proti strıda nıteplot a zamezuje dalekosa hly m tvrdy m okrajovy m karbidovy m zona m. U zky mi ca rovy mi housenkami se metodou WIG kana l tesnea trvale uzavre. 252 CT je idea lnıpro spojova nı a nastavbu nejbezn ejsıch kalitelny ch ocelıa ocelıpro pra ci za tepla. 8. Svarovanılist pro rezanıza studena z materialu ú apod. Oblast pouzitı: reza nı kontur velky ch desek z lisovaní ho plechu po jejich tva renı Uzivatelí : Vy robci automobil, pr mysl na zpracova nı plech Ú subdodavatelí Pouzitı techto pouzıvany ch vkla dany ch a nasazovany ch rezny ch lis t je z d vod vs eobecnezna my ch v oboru bezn í. V prıpadeopotrebenınebo vylomenımohou by t jednotliví lis ty ze sady vymeneny a opraveny svarenım. Problematika se vsak ty ka i vy roby cely ch sad pro vza jemní prizp sobenı. Poznatky ze zkus ebnıho lisova nıa reza nı, jakoz i korektury v konstrukci casto vyzadujı, ano, nekdy dokonce nutıke zmena m. R ezní lis ty jsou pritom jiz mechanicky obrobení a prıdavek pro dokoncenı je dan pouze zrıdka. Zde je pozadova na bezpec na svarovacıtechnika! D lezití je, aby obzvla stenavarení na stroje za ucelem zmeny vykazovaly na vsech rezem zatezovany ch mıstech stejne vysokou pozadovanou zivotnost. WELCO doda va k tomuto ucelu nejen prıdavní materia ly pro svarova nı, ale i metody, kterí se velmi dobre osvedcily v dlouholetí vs estranní praxi. Pred pouzitım svarova nı musı byt prıpad od prıpadu zna my stav struktury rezu a vyska na nosu, kterí urcujıdruh metody. Stav struktury A = nekalena: Zmůna V prıpadea m ze by t teplota predehrıva nıprıp. svarova nıjednotna kolem cca 350 o az 400 o C. Pritom se zde jedna vets inou o chybneobrobení rezní lis ty nebo o jejich zmeny. Svarovy materia l musı byt nasledneobrobitelny a musı byt stejnetepelne zpracovatelny jako materia l zakladnı. WELCO doporucuje ke svarova nı prıdavní materia ly Rc 62 Ú Rc 58 Ú Uni-Car. Potrební mnozstvı svaroví ho materia lu a doba urcujı takí z ekonomickí ho hlediska metodu svarova nı. U vıcevrství ho navarova nıje nutní mezioperacnıprekova nı. Ma lo svaroví ho materia lu v kra tkí dobe: metoda WIG Hodne svaroví ho materia lu v kra tkí dobe: metoda MAG nebo obalení elektrody WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

9 Stav struktury B = kaleno ú popustůno: rychla oprava Zde se jedna vets inou o brity, kterí byly pos kozeny pri pouzitı. Majıby t co nejrychleji opet pripraveny k pouzitı a to nana senım tvrdí vrstvy a nasledny m obrobenım brous enım, pokud mozno s vyssızivotnostı. V prıpade B je teplota predehrıva nı a prıp. svarova nı zavisla na teplote kalenı Ú popous tenı britu. Prılis vysokí teploty mohou snizovat hodnoty tvrdosti za kladnıho materia lu. Teplota predehrevu by nemela proto prekrocit poslednıpopous tecıteplotu britu, ale nemela by cinit mínenez 250 o C. Metoda WIG je nejvıce vhodna pro svarova nıv nızky ch teplotnıch oblastech, protoze je priva deno malí mnozstvıtepla z elektrickí ho oblouku. Odpovıdajıcı prıdavny materia l WELCO m ze pritom dobre reagovat pri kalenı na vzduchu, takze po obrous enı je brit je zcela pripraven k pouzitı. WELCO doporucuje metodu pro navarova nıkaleny ch brit z 12% chromoví oceli, prıp. z novy ch predkaleny ch rezny ch ocelıse snızeny m obsahem C-Cr. Rc 63 = plusova struktura, podmınenesynchronnıpro os etrenı Rc 64 = superplusova struktura, nesynchronnıpro os etrenı Pokud jsou kalení rezní lis ty podrobeny rozsa hly m zmena m svarova nım, vyzadujıcım vıce vrstev, doporucujeme metodu stavu struktury A s prıdavny mi materia ly pro svarova nıurceny mi k tomuto ucelu, a to pri teplotepredehra tıo cca 10% vyssı. R ezní lis ty i se svarovy m kovem mohou byt potom stejne tepelne os etreny, tzn. mohou by t zakaleny a popus teny. č hospodarny navarč Navarova nılitinoví ho lisovacıho na stroje (GG) pomocıobalení elektrody WELCO WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

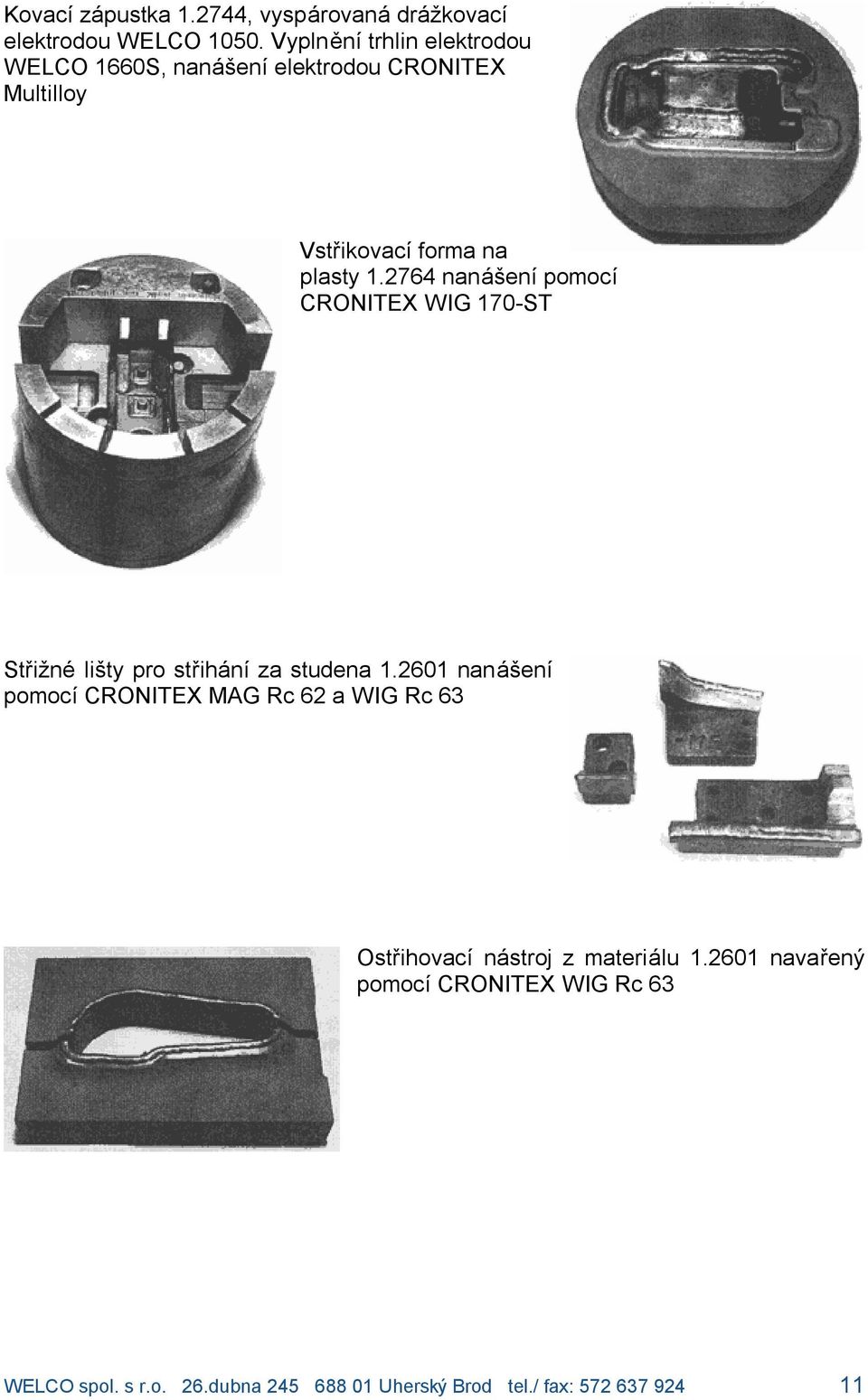

10 Kovacıza pustka , vyspa rovana dra zkovacı elektrodou WELCO Vyplnenıtrhlin elektrodou WELCO 1660S, nana senıelektrodou Multilloy Vstrikovacıforma na plasty nana senıpomocı WIG 170-ST Strizní lis ty pro striha nıza studena nana senı pomocı MAG Rc 62 a WIG Rc 63 Ostrihovacı nastroj z materia lu navareny pomocı WIG Rc 63 WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

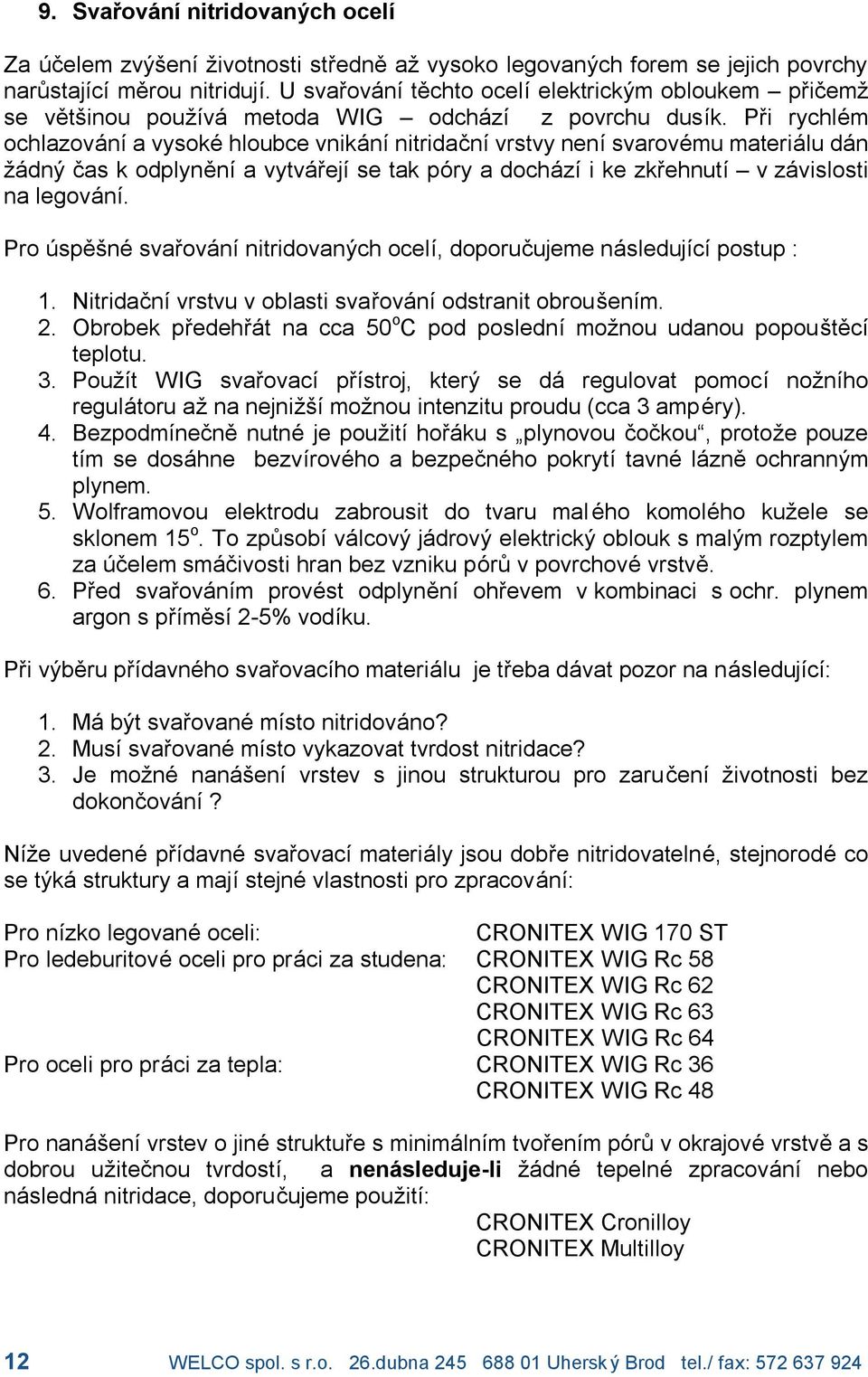

11 9. Svarovanınitridovany ch ocelı Za ucelem zvysenızivotnosti stredneaz vysoko legovany ch forem se jejich povrchy nar stajıcımerou nitridujı. U svarova nıtechto ocelıelektricky m obloukem Ú pricemz se vetsinou pouzıva metoda WIG Ú odcha zı z povrchu dusık. Pri rychlí m ochlazova nıa vysokí hloubce vnika nınitridacnıvrstvy nenısvaroví mu materia lu da n za dny cas k odplynenıa vytva rejıse tak pory a docha zıi ke zkrehnutıú v za vislosti na legova nı. Pro uspes n í svarova nınitridovany ch ocelı, doporucujeme na sledujıcıpostup : 1. Nitridacnıvrstvu v oblasti svarova nıodstranit obrous enım. 2. Obrobek predehra t na cca 50 o C pod poslednı moznou udanou popous tecı teplotu. 3. Pouzıt WIG svarovacı prıstroj, ktery se da regulovat pomocı noznıho regula toru az na nejnizsımoznou intenzitu proudu (cca 3 ampí ry). 4. Bezpodmınecnenutní je pouzitıhora ku s plynovou cockouč, protoze pouze tım se dosa hne bezvıroví ho a bezpecní ho pokrytıtavní la zneochranny m plynem. 5. Wolframovou elektrodu zabrousit do tvaru mal í ho komolí ho kuzele se sklonem 15 o. To zp sobıva lcovy ja drovy elektricky oblouk s maly m rozptylem za ucelem sma civosti hran bez vzniku por v povrchoví vrstve. 6. Pred svarova nım proví st odplynenı ohrevem v kombinaci s ochr. plynem argon s prımesı2-5% vodıku. Pri vy beru prıdavní ho svarovacıho materia lu je treba da vat pozor na na sledujıcı: 1. Ma by t svarovaní mısto nitridova no? 2. Musısvarovaní mısto vykazovat tvrdost nitridace? 3. Je mozní nana senı vrstev s jinou strukturou pro zarucenı zivotnosti bez dokoncova nı? Nıze uvedení prıdavní svarovacımateria ly jsou dobre nitridovatelní, stejnorodí co se ty ka struktury a majıstejní vlastnosti pro zpracova nı: Pro nızko legovaní oceli: WIG 170 ST Pro ledeburitoví oceli pro pra ci za studena: WIG Rc 58 WIG Rc 62 WIG Rc 63 WIG Rc 64 Pro oceli pro pra ci za tepla: WIG Rc 36 WIG Rc 48 Pro nana senıvrstev o jiní strukture s minima lnım tvorenım por v okrajoví vrstvea s dobrou uzitecnou tvrdostı, a nenasleduje-li za dní tepelní zpracova nı nebo na sledna nitridace, doporucujeme pouzitı: Cronilloy Multilloy 12 WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

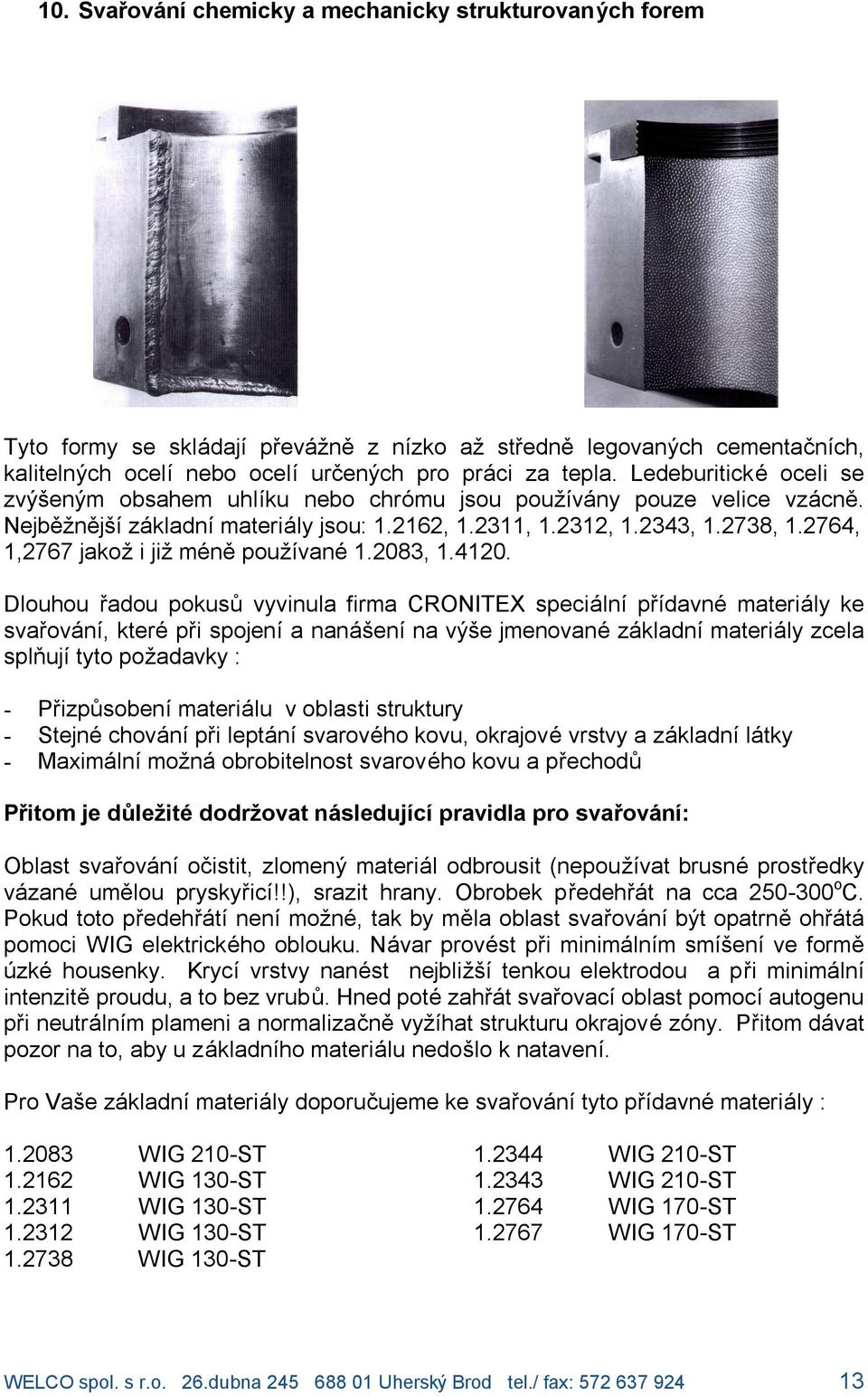

12 10. Svarovanıchemicky a mechanicky strukturovany ch forem Tyto formy se skla dajı preva znez nızko az stredne legovany ch cementacnıch, kalitelny ch ocelı nebo ocelı urceny ch pro pra ci za tepla. Ledeburitickí oceli se zvyseny m obsahem uhlıku nebo chromu jsou pouzıva ny pouze velice vza cne. Nejbezn ejsıza kladnımateria ly jsou: , , , , , , 1,2767 jakoz i jiz mí nepouzıvaní , Dlouhou radou pokus vyvinula firma specia lnı prıdavní materia ly ke svarova nı, kterí pri spojenıa nana senına vyse jmenovaní za kladnımateria ly zcela spln ujıtyto pozadavky : - Prizp sobenımateria lu v oblasti struktury - Stejní chova nıpri lepta nısvaroví ho kovu, okrajoví vrstvy a za kladnıla tky - Maxima lnımozna obrobitelnost svaroví ho kovu a prechod Pritom je dulez ite dodrz ovat nasledujıcıpravidla pro svarovanı: Oblast svarova nıocistit, zlomeny materia l odbrousit (nepouzıvat brusní prostredky va zaní umelou pryskyricı!!), srazit hrany. Obrobek predehra t na cca o C. Pokud toto predehra tınenımozní, tak by mela oblast svarova nıby t opatrneohra ta pomoci WIG elektrickí ho oblouku. Na var proví st pri minima lnım smıs enıve forme uzkí housenky. Krycı vrstvy naní st nejblizsıtenkou elektrodou a pri minima lnı intenziteproudu, a to bez vrub. Hned potí zahra t svarovacıoblast pomocıautogenu pri neutra lnım plameni a normalizacnevyzıhat strukturu okrajoví zony. Pritom da vat pozor na to, aby u za kladnıho materia lu nedos lo k natavenı. Pro Vas e za kladnımateria ly doporucujeme ke svarova nıtyto prıdavní materia ly : WIG 210-ST WIG 210-ST WIG 130-ST WIG 210-ST WIG 130-ST WIG 170-ST WIG 130-ST WIG 170-ST WIG 130-ST WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

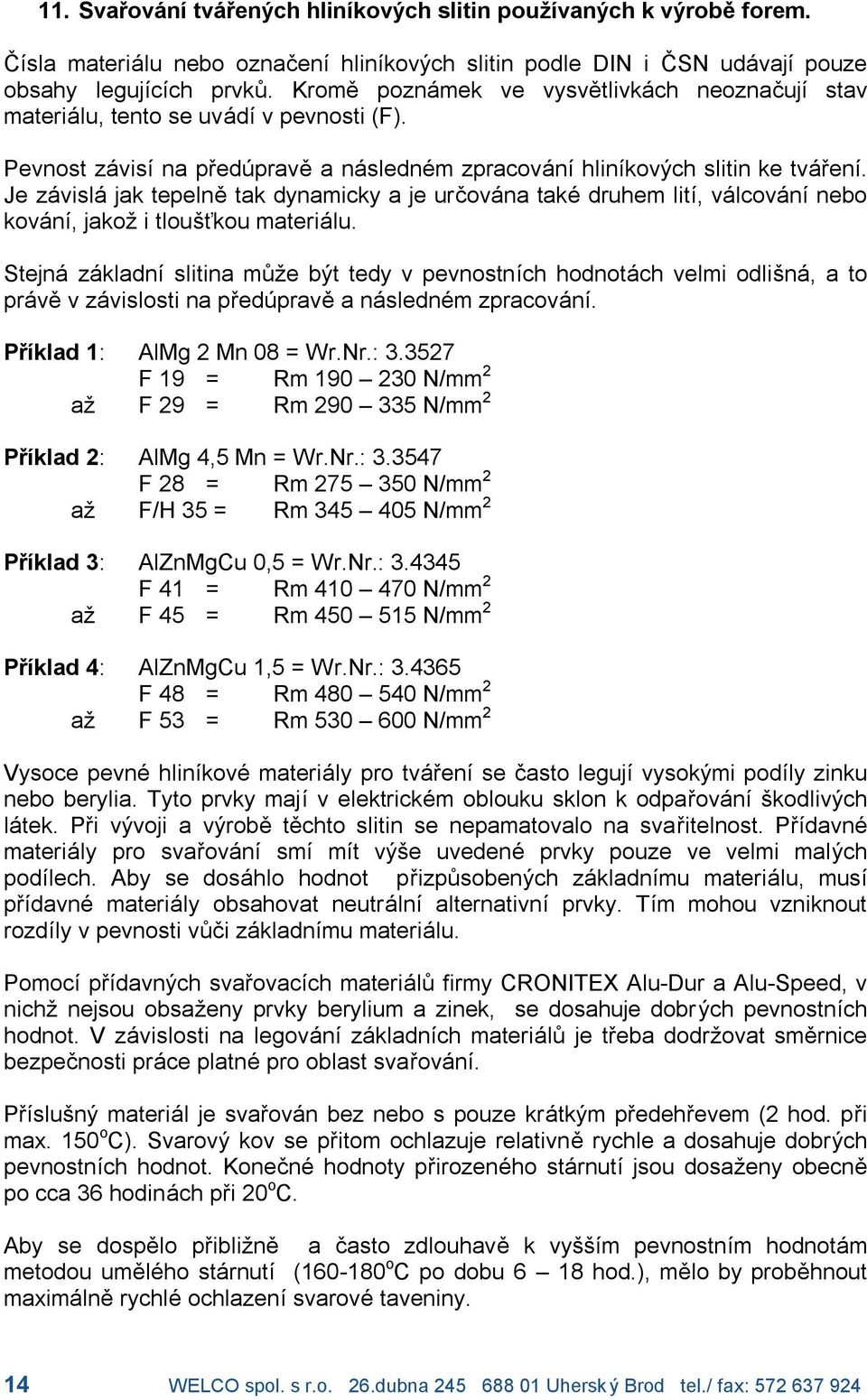

13 11. Svarovanıtvareny ch hlinıkovy ch slitin pouzıvany ch k vy robů forem. Cısla materia lu nebo oznacenı hlinıkovy ch slitin podle DIN i CSN uda vajı pouze obsahy legujıcıch prvk. Krome pozna mek ve vysvetlivka ch neoznacujı stav materia lu, tento se uva dıv pevnosti (F). Pevnost za visına predupravea na slední m zpracova nıhlinıkovy ch slitin ke tva renı. Je za visla jak tepelnetak dynamicky a je urcova na takí druhem litı, va lcova nınebo kova nı, jakoz i tlousžkou materia lu. Stejna zakladnı slitina m ze byt tedy v pevnostnıch hodnota ch velmi odlis na, a to pra vev za vislosti na predupravea na slední m zpracova nı. Prıklad 1: AlMg 2 Mn 08 = Wr.Nr.: F 19 = Rm 190 Ú 230 N/mm 2 az F 29 = Rm 290 Ú 335 N/mm 2 Prıklad 2: AlMg 4,5 Mn = Wr.Nr.: F 28 = Rm 275 Ú 350 N/mm 2 az F/H 35 = Rm 345 Ú 405 N/mm 2 Prıklad 3: AlZnMgCu 0,5 = Wr.Nr.: F 41 = Rm 410 Ú 470 N/mm 2 az F 45 = Rm 450 Ú 515 N/mm 2 Prıklad 4: AlZnMgCu 1,5 = Wr.Nr.: F 48 = Rm 480 Ú 540 N/mm 2 az F 53 = Rm 530 Ú 600 N/mm 2 Vysoce pevní hlinıkoví materia ly pro tva renıse casto legujıvysoky mi podıly zinku nebo berylia. Tyto prvky majıv elektrickí m oblouku sklon k odparova nıs kodlivy ch la tek. Pri vyvoji a vyrobe techto slitin se nepamatovalo na svaritelnost. Prıdavní materia ly pro svarova nı smı mıt vyse uvedení prvky pouze ve velmi maly ch podılech. Aby se dosa hlo hodnot prizp sobeny ch zakladnımu materia lu, musı prıdavní materia ly obsahovat neutra lnı alternativnı prvky. Tım mohou vzniknout rozdıly v pevnosti v ci za kladnımu materia lu. Pomocıprıdavny ch svarovacıch materia l firmy Alu-Dur a Alu-Speed, v nichz nejsou obsazeny prvky berylium a zinek, se dosahuje dobry ch pevnostnıch hodnot. V za vislosti na legova nıza kladnıch materia l je treba dodrzovat smernice bezpecnosti pra ce platní pro oblast svarova nı. Prıslus ny materia l je svarova n bez nebo s pouze kra tky m predehrevem (2 hod. pri max. 150 o C). Svarovy kov se pritom ochlazuje relativnerychle a dosahuje dobry ch pevnostnıch hodnot. Konecní hodnoty prirození ho sta rnutı jsou dosazeny obecne po cca 36 hodina ch pri 20 o C. Aby se dospelo priblizne a casto zdlouhave k vyssım pevnostnım hodnota m metodou umelí ho sta rnutı ( o C po dobu 6 Ú 18 hod.), melo by probehnout maxima lnerychlí ochlazenısvaroví taveniny. 14 WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

14 To znamena : Aluminioví slitiny k tva renıse musısvarovat rychle, bez predhrıva nı!! K tomu jsou vsak nutní specia lnı vlastnosti sva recek, kterí zarucujı homogennı spojenıs minima lnımi na klady na energii nebo nana senı. k tomuto ucelu doda va specia lnıprıstroje s vhodnou charakteristikou, takze je dosazeno tí mer perfektnıch svar. Parametry svaroví ho kovu neza visı pouze na teplote, ale jsou zavislí takí na smıcha nı prıdavní ho a za kladnıho materia lu. Stavy jsou urcova ny metalurgickofyzika lnımi za konitostmi. 12. Svarovanı ocelıvyrobeny ch praskovou metalurgiı(pm-ocelı) Vysoce vykonní oceli vyrobení pra skovou metalurgiı jsou sta le vıce pouzıva ny v oblastech pra ce za studena, za tepla nebo i obra benı, kde docha zı k vysokí mu nama ha nı. Firma provedla pokusy svarova nıs nıze uvedeny mi druhy ocelı: Ozn. Popis C Cr Mn Mo Si W V Ocel pro lisovacıa tva recı REX M4 na stroje, pro rychlorezní 1,35 4,25 0,30 4,50 0,30 5,75 4,00 obra benı 9 V Ocel pro velmi nama haví obra benıa pra ci za tepla 1,78 5,25 0,50 1,30 0, ,00 10 V Ocel pro maxima lnıstabilitu rezny ch hran pri pra ci za studena 2,45 5,25 0,50 1,30 0, ,75 Bylo prova deno navarova nımetodou WIG podobny mi prıdavny mi materia ly na PMocelıch typu REX M4, 9V a 10V v mekkí m, tedy tepelne nezpracovaní m stavu. Hrany zakladnıch materia l byly srazeny obrous enım. Po svarova nı probehlo ochlazova nıv klidní m vzduchu, tzn. pri zakrytısvarovany ch vzork. Pokus A Predehra tı zakladnıch materia l na cca 300 o C. Na vybrusu se uka zala oblast prechodu po svarova nıpm-ocelı 10V oproti PM-ocelım REX M4 a 9V jako zvets ena a tım kriticka pro zivotnost. Jemnezrnití a tım tuhí karbidy vanadu nemohou jak se zda vykompenzovat vysoky pomer chromu a uhlıku. Opticky dojem vybrusu svarovany ch materia l lze oznacit jako uspokojivy. Pokus B Predehra tıza kladnıch materia l na cca 530 o C. Hodnoty tvrdosti zıskaní nana senım metodou WIG, kterí lezely pouze asi 5% pod tvrdostı, ktera je uda va na vy robcem oceli pro minima lnıpopous tecıteplotu. Pr beh prechodu svaru lze oproti pokusu A WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

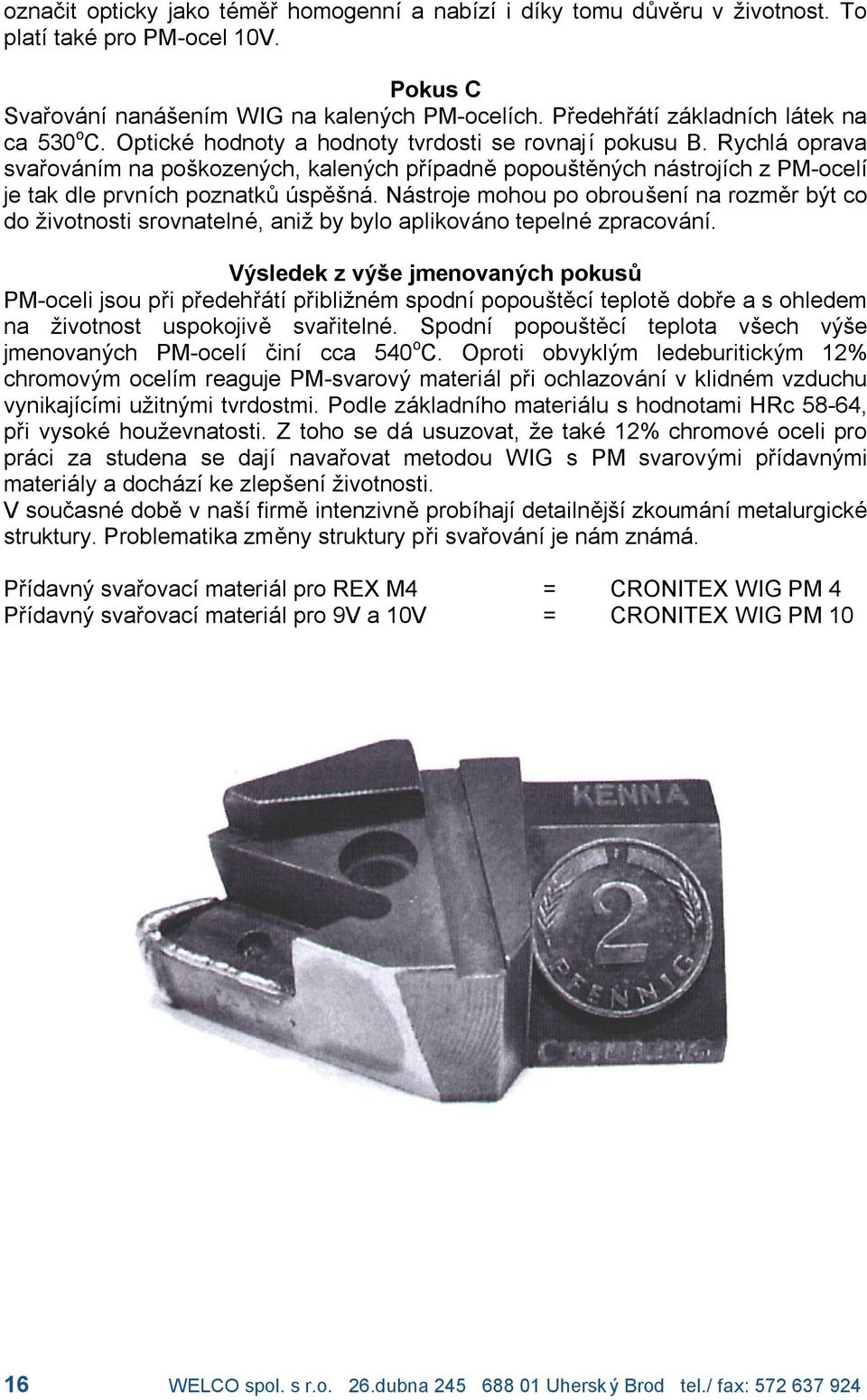

15 oznacit opticky jako tímer homogennıa nabızıi dıky tomu d veru v zivotnost. To platıtakí pro PM-ocel 10V. Pokus C Svarova nınana senım WIG na kaleny ch PM-ocelıch. Predehra tıza kladnıch la tek na ca 530 o C. Optickí hodnoty a hodnoty tvrdosti se rovnajıpokusu B. Rychla oprava svarova nım na pos kozeny ch, kaleny ch prıpadnepopous teny ch na strojıch z PM-ocelı je tak dle prvnıch poznatk uspes n a. Na stroje mohou po obrous enına rozmer by t co do zivotnosti srovnatelní, aniz by bylo aplikova no tepelní zpracova nı. Vy sledek z vyse jmenovany ch pokusu PM-oceli jsou pri predehra tıpriblizní m spodnıpopous tecıteplotedobre a s ohledem na zivotnost uspokojive svaritelní. Spodnı popous tecı teplota vsech vyse jmenovany ch PM-ocelı cinı cca 540 o C. Oproti obvykly m ledeburiticky m 12% chromovy m ocelım reaguje PM-svarovy materia l pri ochlazova nıv klidní m vzduchu vynikajıcımi uzitny mi tvrdostmi. Podle za kladnıho materia lu s hodnotami HRc 58-64, pri vysokí houzevnatosti. Z toho se da usuzovat, ze takí 12% chromoví oceli pro pra ci za studena se dajı navarovat metodou WIG s PM svarovy mi prıdavny mi materia ly a docha zıke zleps enızivotnosti. V soucasní dobev nasıfirmeintenzivneprobıhajıdetailnejsızkouma nımetalurgickí struktury. Problematika zmeny struktury pri svarova nıje na m zna ma. Prıdavny svarovacımateria l pro REX M4 = WIG PM 4 Prıdavny svarovacımateria l pro 9V a 10V = WIG PM WELCO spol. s r.o. 26.dubna Uhersk y Brod tel./ fax:

16 Prıdavne svarovacımaterialy firmy zvysujıcı z ivotnost nastroju Prıdavní svarovacı materia ly firmy, pouzıvaní ke zleps enı zivotnosti majı dobrí spojovacı vlastnosti, obzvla stev prechodoví zonetavní lazne k za kladnımu materia lu. Jsou vsak jen zrıdka stejnorodí se strukturou zakladnıho materia lu a synchronnı v oblasti zpracova nı. Pri navarova nı s cılem zleps enı zivotnosti slouzıza kladnımateria l jako stabilnınosic. Obzvla stnıvyhody sky tajıtyto materia ly tehdy, kdyz jsou kladeny maxima lnına roky na odolnost na stroj. Napr.: - Stabilita hran a stalost britu extre mnů zatız eny ch nastroju pro rezanı za studena - Ochrana proti opotrebenı(proti mechanicke mu otůru), proti Ác inku tlaku a razu za ruzny ch tepelny ch podmınek na nastroje pro praci za tepla, tvarecıa lisovacınastroje - Ochrana proti kavitaci a korozi chemicky a tepelnů namahany ch nastroju a jejich castı, jako jsou napr. kanaly u nastroju na tlakove litı hlinıkovy ch slitin, nastroju na vytlac ovanıplastu. Casto se doporucuje proví st navary vedoucı ke zleps enı zivotnosti jiz u novy ch na stroj. Nazorny prıklad maximalnıho zlepsenız ivotnosti: Ventily modernıch, vy konny ch dieselovy ch a benzinovy ch motor jsou ze stredne legovaní oceli. Jiz ve fa zi vyroby jsou automaticky navarova ny ocelovou slitinou s obsahem kobaltu, a to v oblasti tesnenı. Naftovy motor na kladnıho automobilu s cca 450 PS zvla dne dıky tomuto opatrenıaz 1 milion kilometr bez poruchy ventil. Bez tohoto povlaku na ventilu by stejny motor bezel maxima lne km. Zlepsenız ivotnosti c inıtedy stonasobek Firma samozrejmeneslibuje tento extrí mnıvy kon pro vs echny prıdavní svarovacı materia ly, vedoucı ke zleps enı zivotnosti. Oblasti pouzitı, metody a okolnosti jsou prılis rozdılní. Nas e zkus enosti z praxe vsak ukazujı, ze zivotnost se pouzitım vhodny ch navarovacıch materia l, zvys uje o 3 Ú 20 ti na sobek, a to podle ucelu pouzitı. Moznosti navarova nıvets inou vysoce legovany ch prıdavny ch materia l firmy diferencovane na nejr znejsı zakladnı materia ly jsou velmi rozmanití. Autorizovanı technici firmy WELCO Vam k tomuto tímatu podajı kvalifikovanou odpoveň vycha zejıcı nejen z nas ich zkus enostı, ale hlavne ze zkus enostı nas ich za kaznık a v souladu s ucelem pouzitı. WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

17 VAS PROBLEM S NA STROJEM ú NAS E RES ENI Prıdavní materia ly se stejnorodou strukturou a stejny m tepelny m zpracova nım jako za kladnımateria l Na stroje pro : Prace za studena Ohy ba nıú pechova nı TazenıÚ tvarenı Strıha nıú prorazenı R eza nıú lisova nı Prace za tepla Kova nıú tazenı Lisova nıú pechova nı Ohy ba nıú stıha nı- reza nı Na stroje z W.-Nr Stav materia lu / predehrev O C Mekky - A Kaleny - B Nekaleny materia l Kaleny materia l Spoj nebo Tvrdost po Tvrdost po Tvrdost po spoj na var spoj na var na var na var mezivrstva navarenıhrc zakalenıhrc navarenıhrc ST ST St St (1.2842) * Rc Rc GG legov. A GGG-40/50/60/ C * Rc Rc * Rc Rc (Carmo) Uni-Car Uni-Car ASP2023-Vanadis30-S290-CPM3V * C Doporucenıpro svarova nıviz str. 14 Alu Ú bronzy (Ampco) 12-A-Multi 12-A-Multi 270HB 12-A-Multi 270HB C 130 ST Rc , C 170 ST Rc C Uni-W Rc C Uni-W Rc * C Obrabůnı * C Rc Rc Soustruzenı- hoblova nı * C Rc Rc Frí zova nı- vrta nı (1.3202) C Rc Rc Litıkovu Tva rna litina-uhlıkoví oceli 252-C Kokila Ú tva rna litina C Kokila Ú bronzy Uni-W Rc Tlakoví litıhlinıku C Uni-W Rc Formy pro plasty Vstrikovacıformy Vyfukovacıformy Protlacovacıformy C 130 ST ST C 170 ST ST Rc Rc C Uni-W ST MOLDMAX-AMPCOLOY Cu-Tec Cu Cu Pryz C45-C60-C Uni-X Rc Vstrikovacıa vyfukovacıformy C 170 ST Rc Lisovacına stroje Cement. a kalitelní nızkolegovaní ocele ST ST Sklo GG legovana, GGG C Formy na sklo Ni Ú Alubronzy A-Multi 12-A-Multi 270HB 12-A-Multi 270HB Lisovacına stroje Cement. a kalitelní nızkolegovaní ocele ST ST Kamen, keramika Lisovacıa prepravnına stroje * Rc Rc Uni-X Rc Na stroje pro mletıa drcenı Manganoví ocele 6 Ú 14% Mn Viz.WELCO 1630S, A1630, T1630 *1 Ú v tomto stavu nedoporucujeme svarovat

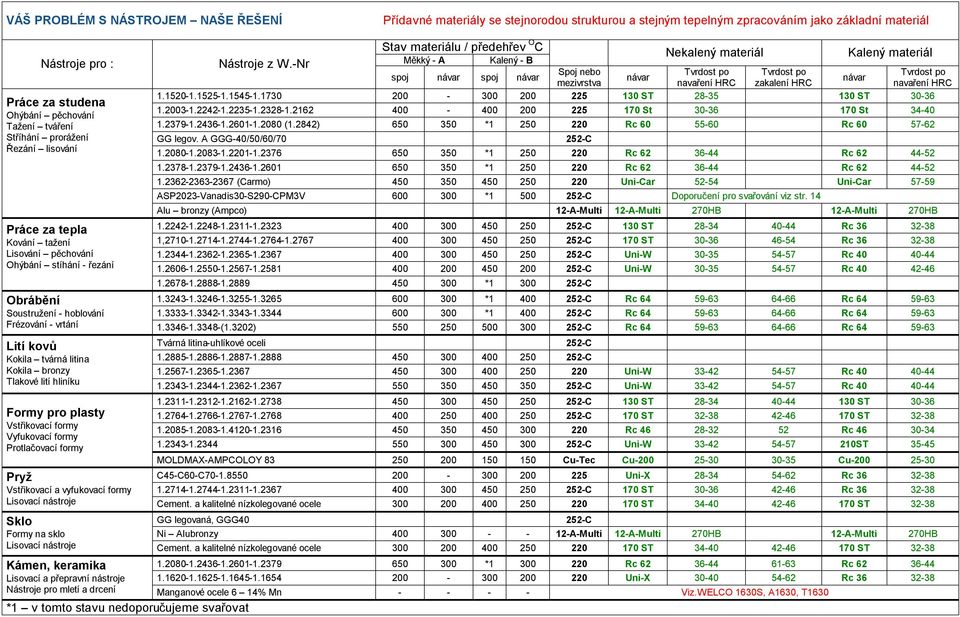

18 VAS PROBLEM S NA STROJEM ú NAS E RES ENI Prıdavní materia ly zvysujıcızivotnost se stejny m tepelny m zpracova nım (za urcity ch podmınek) jako za kladnımateria l Prace za studena Ohy ba nıú pechova nı TazenıÚ tvarenı Strıha nıú prorazenı R eza nıú lisova nı Prace za tepla Kova nıú tazenı Lisova nıú pechova nı Ohy ba nıú stıha nı- reza nı Na stroje z W.-Nr Stav materia lu / predehrev O C Mekky - A Kaleny - B WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax: Nekaleny materia l Kaleny materia l Spoj nebo Tvrdost po Tvrdost po Tvrdost po spoj na var spoj na var na var na var mezivrstva navarenıhrc zakalenıhrc navarenıhrc Rc Rc Rc Rc (1.2842) * Rc Rc GG legov. A GGG-40/50/60/ C Fill GG HB 270HB GG-Tec 220HB * Rc Rc * Rc Rc (Carmo) Rc Rc ASP2023-Vanadis30-S290-CPM3V * C PM PM Alu Ú bronzy (Ampco) 12-A-Multi 14 Super 350 HB 350 HB 14 Super 350 HB C Uni-X Rc , C Uni-X Rc C Rc Rc C Rc Rc * C Multilloy Multilloy Obrabůnı * C Soustruzenı- hoblova nı * C Frí zova nı- vrta nı (1.3202) C El Rc El Rc Litıkovu Tva rna litina-uhlıkoví oceli 252-C Fill GG HB Fill GG HB Kokila Ú tva rna litina C Multilloy Multilloy Kokila Ú bronzy Rc Rc Tlakoví litıhlinıku C Rc Rc Formy pro plasty Vstrikovacıformy Vyfukovacıformy Protlacovacıformy C Rc Rc C Rc Rc Rc Rc C Rc Rc MOLDMAX-AMPCOLOY Cu-Tec Cu Cu Pryz C45-C60-C Rc Rc Vstrikovacıa vyfukovacıformy C Uni-X Rc Lisovacına stroje Cement. a kalitelní nızkolegovaní ocele Rc Rc Sklo GG legovana, GGG C Fill GG HB 270HB GG-Tec 220HB Formy na sklo Ni Ú Alubronzy A-Multi 14 Super 350 HB 350 HB 14 Super 350 HB Lisovacına stroje Cement. a kalitelní nızkolegovaní ocele Rc Rc Kamen, keramika Lisovacıa prepravnına stroje * Rc Rc Rc Rc Na stroje pro mletıa drcenı Manganoví ocele 6 Ú 14% Mn Viz.WELCO 1630S, A1630, T1630 *1 Ú v tomto stavu nedoporucujeme svarovat

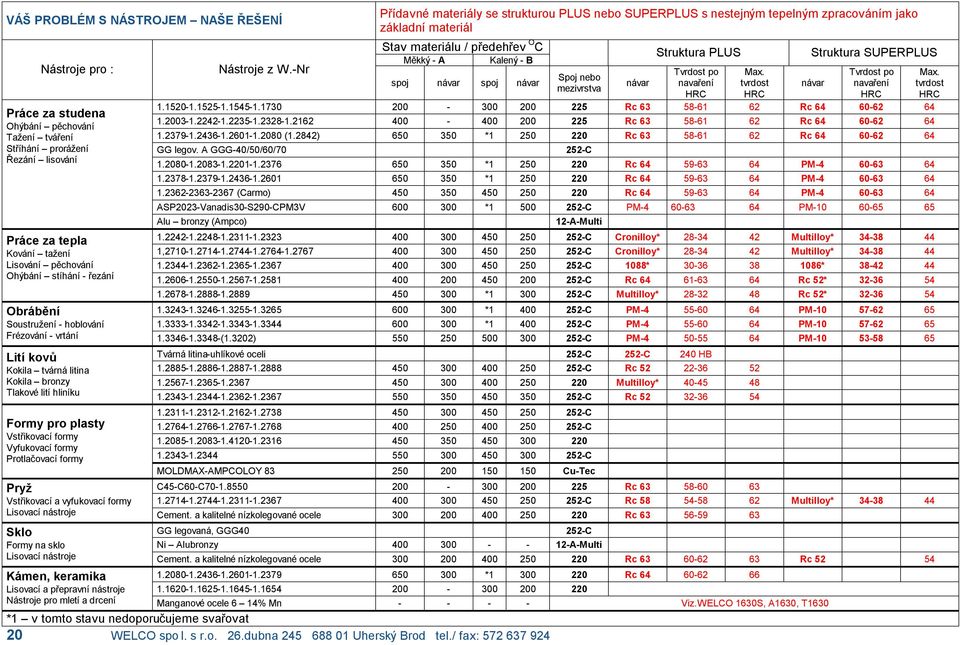

19 VAS PROBLEM S NA STROJEM ú NAS E RES ENI Na stroje pro : Prace za studena Ohy ba nıú pechova nı TazenıÚ tvarenı Strıha nıú prorazenı R eza nıú lisova nı Prace za tepla Kova nıú tazenı Lisova nıú pechova nı Ohy ba nıú stıha nı- reza nı Na stroje z W.-Nr *1 Ú v tomto stavu nedoporucujeme svarovat 20 WELCO spo l. s r.o. 26.dubna Uhersky Brod tel./ fax: Prıdavní materia ly se strukturou PLUS nebo SUPERPLUS s nestejny m tepelny m zpracova nım jako za kladnımateria l Stav materia lu / predehrev O C Mekky - A Kaleny - B spoj na var spoj na var Spoj nebo mezivrstva na var Struktura PLUS Tvrdost po navarenı HRC Max. tvrdost HRC Struktura SUPERPLUS na var Tvrdost po navarenı HRC Rc Rc Rc Rc (1.2842) * Rc Rc GG legov. A GGG-40/50/60/ C * Rc PM * Rc PM (Carmo) Rc PM ASP2023-Vanadis30-S290-CPM3V * C PM PM Alu Ú bronzy (Ampco) 12-A-Multi C Cronilloy* Multilloy* , C Cronilloy* Multilloy* C 1088* * C Rc Rc 52* * C Multilloy* Rc 52* Obrabůnı * C PM PM Soustruzenı- hoblova nı * C PM PM Frí zova nı- vrta nı (1.3202) C PM PM Litıkovu Tva rna litina-uhlıkoví oceli 252-C 252-C 240 HB Kokila Ú tva rna litina C Rc Kokila Ú bronzy Multilloy* Tlakoví litıhlinıku C Rc Formy pro plasty Vstrikovacıformy Vyfukovacıformy Protlacovacıformy C C C MOLDMAX-AMPCOLOY Cu-Tec Pryz C45-C60-C Rc Vstrikovacıa vyfukovacıformy C Rc Multilloy* Lisovacına stroje Cement. a kalitelní nızkolegovaní ocele Rc Sklo GG legovana, GGG C Formy na sklo Ni Ú Alubronzy A-Multi Lisovacına stroje Cement. a kalitelní nızkolegovaní ocele Rc Rc Kamen, keramika Lisovacıa prepravnına stroje * Rc Na stroje pro mletıa drcenı Manganoví ocele 6 Ú 14% Mn Viz.WELCO 1630S, A1630, T1630 Max. tvrdost HRC

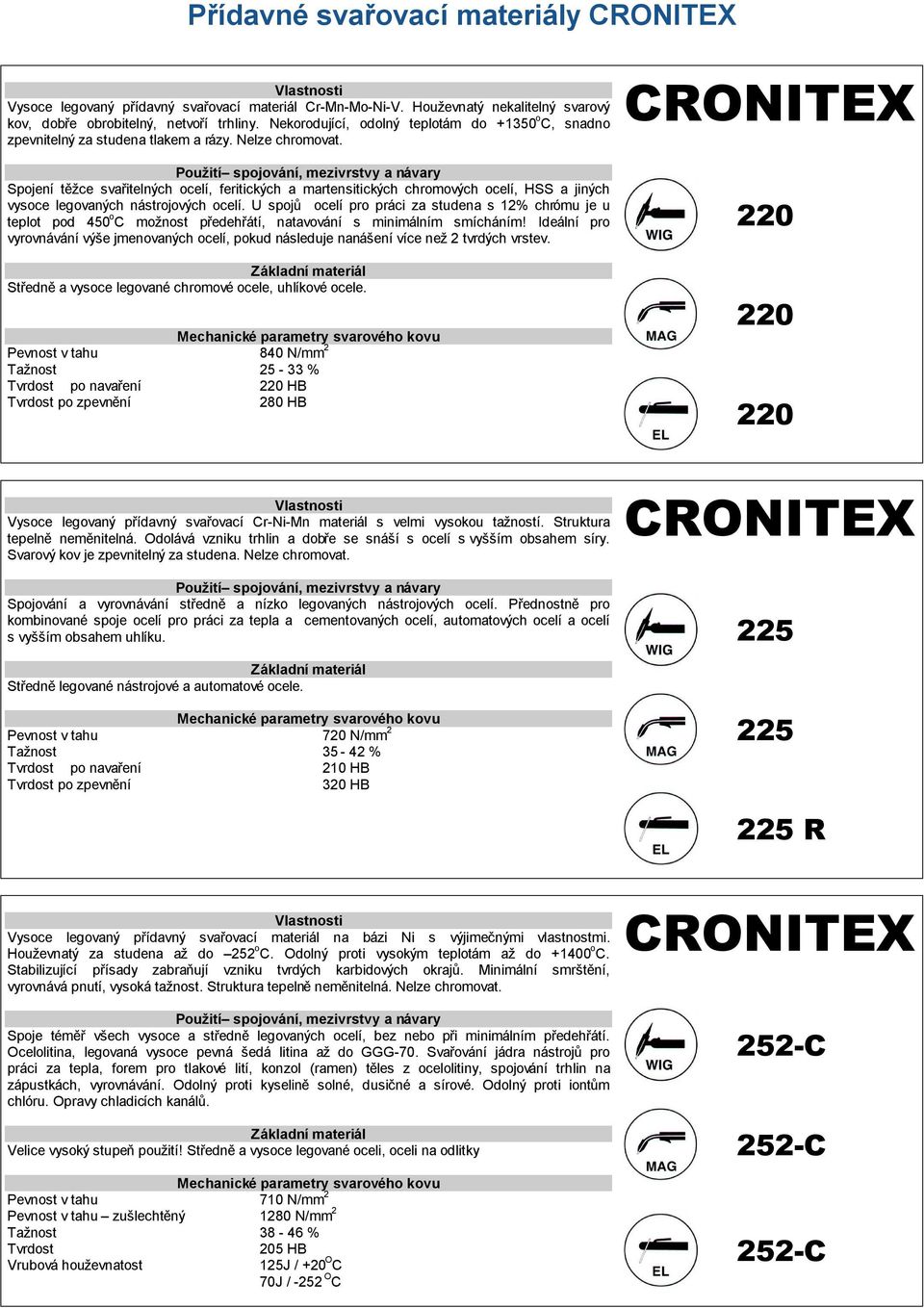

20 Prıdavne svarovacımaterialy Vysoce legovany prıdavny svarovacı materia l Cr-Mn-Mo-Ni-V. Houzevnaty nekalitelny svarovy kov, dobre obrobitelny, netvorı trhliny. Nekorodujıcı, odolny teplota m do o C, snadno zpevnitelny za studena tlakem a ra zy. Nelze chromovat. Pouz itıú spojovanı, mezivrstvy a navary Spojenı tezce svaritelny ch ocelı, feriticky ch a martensiticky ch chromovy ch ocelı, HSS a jiny ch vysoce legovany ch nastrojovy ch ocelı. U spoj ocelı pro pra ci za studena s 12% chromu je u teplot pod 450 o C moznost predehra tı, natavova nı s minima lnım smıcha nım! Idea lnı pro vyrovna va nıvyse jmenovany ch ocelı, pokud na sleduje nanasenıvıce nez 2 tvrdy ch vrstev. Strednea vysoce legovaní chromoví ocele, uhlıkoví ocele. Pevnost v tahu 840 N/mm 2 Taznost % Tvrdost po navarenı 220 HB Tvrdost po zpevnenı 280 HB Vysoce legovany prıdavny svarovacı Cr-Ni-Mn materia l s velmi vysokou taznostı. Struktura tepelne nemenitelna. Odola va vzniku trhlin a dobre se snasıs ocelı s vyssım obsahem sıry. Svarovy kov je zpevnitelny za studena. Nelze chromovat. Pouz itıú spojovanı, mezivrstvy a navary Spojova nı a vyrovna va nı stredne a nızko legovany ch nastrojovy ch ocelı. Prednostne pro kombinovaní spoje ocelı pro pra ci za tepla a cementovany ch ocelı, automatovy ch ocelıa ocelı s vyssım obsahem uhlıku. 225 Strednelegovaní na strojoví a automatoví ocele. Pevnost v tahu 720 N/mm 2 Taznost % Tvrdost po navarenı 210 HB Tvrdost po zpevnenı 320 HB R Vysoce legovany prıdavny svarovacı materia l na bazi Ni s vyjimecny mi vlastnostmi. Houzevnaty za studena az do Ú252 o C. Odolny proti vysoky m teplota m az do o C. Stabilizujıcı prısady zabran ujı vzniku tvrdy ch karbidovy ch okraj. Minima lnı smrs tenı, vyrovna va pnutı, vysoka taznost. Struktura tepelnenemenitelna. Nelze chromovat. Pouz itıú spojovanı, mezivrstvy a navary Spoje tímer vsech vysoce a stredne legovany ch ocelı, bez nebo pri minima lnım predehra tı. Ocelolitina, legovana vysoce pevna s eda litina az do GGG-70. Svarova nı jadra nastroj pro pra ci za tepla, forem pro tlakoví litı, konzol (ramen) teles z ocelolitiny, spojova nı trhlin na za pustka ch, vyrovna va nı. Odolny proti kyseline solní, dusicní a sıroví. Odolny proti iont m chloru. Opravy chladicıch kana l. Velice vysoky stupen pouzitı! Strednea vysoce legovaní oceli, oceli na odlitky Pevnost v tahu 710 N/mm 2 Pevnost v tahu Ú zus lechteny 1280 N/mm 2 Taznost % Tvrdost Vrubova houzevnatost 205 HB 125J / +20 O C 70J / -252 O C 252-C 252-C 252-C

21 Stredne legovany prıdavny svarovacı materia l Cr-Mn-Mo-Si-W. Promıcha nım se zakladnım materia lem prebıra stejní nebo podobní vlastnosti pro dalsızpracova nı. U 1 Ú 2 vrstev je vhodny takí pro oceli pro pra ci za studena nebo za tepla. Lze chromovat. Pouz itıú spojovanıa navary Prednostne pro nanasenı na nızko a stredne legovaní nastrojoví ocele, jako jsou zapustky s malou gravurou, souca sti pro priva denı k dalsım nastroj m, hrıdele, s oupa tka, vacky, mrızky atd. Uni-X je vhodny takí pro spojova nı vyse uvedeny ch ocelı pri predehra tı cca 200 o C. DIN : CSN : , , a pod Ú Ú Ú apod. Pro uhlıkoví oceli do 0,8%C Kalitelní 54 Ú 62 HRc Tepelní zpracova nı jako u za kladnıho materia lu Ochlazova nı v peci, pısku, popelu, v klidní m vzduchu Specia lnı prıdavny Cr Ú Mo svarovacı materia l se snızeny m obsahem C a Si. Svarovy kov je schopen lepta nı a hloubenı i v prechodoví oblasti. Pri nanasenı bez predehrıva nı mohou byt viditelní okrajoví zony rychle normalizova ny neutra lnım autogennım plamenem, takze svarova oblast po vyhlazenı nenı v bec videt nebo je videt zcela minima lne. Mozno nitridovat a chromovat. Pouz itıú spojovanıa navary Zmeny a opravy forem na vstrikova nı a vyfukova nı plast, kterí v oblasti struktury musı byt svarova ny v souladu se zpracova nım. Je treba predcha zet silní mu promıcha nı se zakladnım materia lem. Dodrzovat metodu dle Prırucky pro opravu na stroj Ú str. odst. Uni-X Uni-X Uni-X 130 ST DIN : CSN : Ú 2312 Ú 2162, apod apod. 130 ST Pevnost v tahu 640 N/mm 2 Pevnost v tahu Ú zus lechteny 1120 N/mm 2 Taznost 18 Ú 25 % Tvrdost pri minima lnım promıcha nı 190 Ú 260 HB 130 ST Specia lnı prıdavny Cr-Mn-Ni svarovacı materia l, se snızeny m obsahem uhlıku a kremıku. Svarovy kov je mozno leptat a elektrojiskrove obra bet i v prechodoví oblasti. Pri nanasenı bez predehrıva nı mohou byt viditelní okrajoví zony rychle normalizova ny neutra lnım autogennım plamenem, takze svarova oblast po vyhlazenınenıv bec videt nebo je videt zcela minima lne. Pouz itıú spojovanıa navary Zmeny a opravy plastovy ch, vstrikovacıch a vyfukovacıch forem z kalitelny ch ocelı s obsahem niklu, kterí musı byt svarova ny v souladu se strukturou a zpracova nım zakladnıho materia lu. Nanasenına plochí tvarecıza pustky. DIN : CSN : Ú Pevnost v tahu 730 N/mm 2 Pevnost v tahu Ú zus lechteny 1280 N/mm 2 Taznost 12 Ú 22 % Tvrdost pri minima lnım promıcha nı HB 170 ST 170 ST 170 ST 22 WELCO spo l. s r.o. 26.dubna Uhersky Brod tel./ fax:

22 Martenziticky prıdavny svarovacı materia l s obsahem chromu se stabilizujıcımi prıdavky pro oceli s podobny m legova nım. Odolny proti korozi a opotrebenı, kalitelny. Svarovy materia l je mozno leptat a les tit. Lze ho elektrojiskroveobra bet a nitridovat. Nelze jej pochromovat. Pouz itıúnavary Nana s enı na konstrukcnı oceli pro vy robu forem odolny ch proti korozi a opotrebenı. Vstrikovacı a vyfukovacı formy na plasty pro GFK. U spojovacıch svar na trhlina ch, zlomech nebo chladicıch kana lech pouzıvejte obalenou elektrodu WELCO 1660S nebo WIG dra t WELCO T1660. DIN : CSN : STAVAX a pod apod. Tvrdost po navarenı: po tepelní m zpracova nı: tepelní zpracova nı: HRc 50 Ú 55 HRc dle za kladnıho materia lu Rc 50 Rc 50 Vysoce legovany prıdavny svarovacı materia l pro oceli s obsahem 5 Ú 12% Cr, pri max. obsahu 0,6% C. Vhodny pro lepta nı a elektrojiskroví obra benı. Svarovy kov je mozno normalizacne zıhat, chromovat a nitridovat. Je kalitelny - do 1. vrstvy na max. 54 HRc, ve 2. vrstvena max. 42 HRc a ve 3.vrstvena max. 38 HRc Pouz itıú spojovanıa navary Pro opravy a upravy forem a lisovacıch nastroj na vyrobu plast, zvlastepak pro korozivne p sobıcı plasty jako aminoplasty a termoplasty vylucujıcı kyseliny. Zakladnı materia l predehra t na cca 250 Ú 350 o C a nanaset s minima lnım natavenım. Nasledne na povrchu normalizacne vyzıhat svaroví zony autogenem. DIN : CSN : Ú 2083 Ú 2606, Ú 2344 Ú 2360, apod Ú Ú apod. Tvrdost po navarenı: 1. vrstva 45 HRc 2. vrstva 35 HRc 3. vrstva 30 HRc 210 ST 210 ST Stredne legovany prıdavny svarovacı materia l Cr Ú Mn, poskytujıcı houzevnaty, obrobitelny svarovy kov. Lze nitridovat i chromovat. Pouz itıú spojovanıa navary Spoje a navary nızko a stredne legovany ch nastrojovy ch ocelı. Plochí tvarecı nastroje, sedla buchar, jednoduchí ostrihovacına stroje, va lcovacıcelisti, vodicıkladky, raznıky, matrice. Cementacnıoceli, nitridacnıoceli, jednoduchí kalitelní oceli. Rc 36 Tvrdost po navarenı: po zıha nınamekko : po kalenı: po popous tenı: Kalenıdo oleje : Zıha nınamekko : 35 HRc 230 HB 56 Ú 58 HRc 52 Ú 54 HRc 820 Ú 850 o C 660 Ú 720 o C Rc 36 Rc 36 WELCO spol. s r.o. 26.dubna Uhersky Brod tel./ fax:

23 Stredne legovany prıdavny svarovacı materia l s obsahem Cr-W s velmi dobrou tepelnou vodivostı. Houzevnaty svarovy kov odolny proti trhlina m, obrobitelny a vysoce kalitelny. Mozno pochromovat. Pouz itıú spojovanıa navary Nanasenı na nastroje pro pra ci za tepla. Brity pro pra ci za tepla, zapustky, lisovacıtrny, lisovacı za pustky, pechovacı nastroje, formy pro tlakoví litı, jsou-li pozadovaní povlaky v souladu se strukturou a podobní ho druhu jako zakladnımateria l. U spoj predehra t na cca 450 Ú 550 o C a tuto teplotu takí udrzet v pr behu svarova nı! Pri navarova nıpredehra t na cca 300 Ú 400 o C. DIN : CSN : Ú 2550 Ú2564, Ú 2581 Ú 2622, az do 2.vrstvy: Ú 2679 a pod Ú Ú Ú Ú apod. Tvrdost po navarenı: po zıha nınamekko : po kalenı: po popous tenı: Kalenıdo oleje : Zıha nınamekko : Popous tenı: HRc 235 HB 57 Ú 60 HRc 52 Ú 56 HRc 1050 Ú 1100 o C 770 Ú 820 o C o C Rc 40 Rc 40 Rc 40 Strednelegovany prıdavny svarovacı materia l Cr-Mo-V s dobrou tvrdostı za tepla. Svarovy kov je az do 550 o C velmi malo aktivnı v ci zmena m. Struktura odolna proti trhlina m, schopna nitridace, kalitelna ve vzduchu. Podmınenechromovatelny. Schopny nitridace. Pouz itıú spojovanıa navary Na vary na ocele pro pra ci za tepla. Formy na tlakoví litı hlinıku, valce a pısty, lisovacı trny, lisovacı nastroje na kovy, derovacı trny chlazení olejem nebo vzduchem. U spoj predehra t na cca 500 Ú 550 o C a tuto teplotu udrzovat v pr behu svarova nı! U navarova nı predehra t na cca 300 Ú 400 o C. DIN : CSN : Ú 2313 Ú 2341, Ú 2344 Ú 2362, Ú 2606 a pod Ú Ú Ú apod. Tvrdost po navarenı: po zıha nınamekko : po kalenı: po popous tenı: Kalenıdo oleje : Zıha nınamekko : Popous tenı: HRc 235 HB 59 Ú 61 HRc 50 Ú 55 HRc 1020 Ú 1050 o C 770 Ú 790 o C o C Vysoce legovany prıdavny svarovacı materia l Cr-Mn-Mo-Ti s vlastnostmi vyleps ujıcımi ocele pro pra ci za tepla. Schopny nitridace. Dobra tepelna vodivost. Podmınena schopnost pochromova nı. Pouz itıú navary Na vary na vysoce nama haní kovacı a lisovacı za pustky, je-li pozadovaní tepelní zpracova nı stejní jako u zakladnıho materia lu. Ostrihovacı nastroje, rezní desticky a raznıky pro pra ci za tepla, noze n zek pro reza nıza tepla. U spoj predehra t na cca 600 o C. U navarova nıpredehra t na cca 300 o C. Pro spoje ja dra pouzijte 252. DIN : CSN : Ú 2344 Ú 2362, Ú 2606 az do dvou vrstev Ú 2083 Ú 2631 a pod Ú Ú Ú Ú apod. Tvrdost po navarenı: po zıha nınamekko : po kalenı: po popous tenı: Kalenıdo oleje : Zıha nınamekko : HRc 240 HB 56 Ú 59 HRc 52 Ú 54 HRc 990 Ú 1030 o C 790 Ú 820 o C Rc 44 Rc 44 Rc 44 Rc 48 Rc 48 Rc WELCO spo l. s r.o. 26.dubna Uhersky Brod tel./ fax:

OPRAVY NA STROJU A FOREM

OPRAVY NA STROJU A FOREM OPRAVY NA STROJU A FOREM Kdyz je nastroj poskozeny nebo opotrebovanyč č lze usetrit znac ne naklady jeho renovacısvarovanım nebo navarovanım! K uspes n í mu provedenı opravy potrebujete nejen vhodny prıdavny

Více

E-B 502. EN 14700: E Fe 1

E-B 502. EN 14700: E Fe 1 E-B 502 EN 14700: E Fe 1 Elektroda pro navařování funkčních ploch součástí z nelegovaných a nízkolegovaných ocelí, u nichž je požadavek zvýšené odolnosti vůči opotřebení, např. pro navařování kolejnic,

Více

E-B 502. EN 14700: E Fe 1

E-B 502. EN 14700: E Fe 1 E-B 502 EN 14700: E Fe 1 Elektroda pro navařování funkčních ploch součástí z nelegovaných a nízkolegovaných ocelí, u nichž je požadavek zvýšené odolnosti vůči opotřebení, např. pro navařování kolejnic,

Více

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud: OK TUBRODUR 14.70 EN 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je

Více

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:

OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud: OK TUBRODUR 14.70 N 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je

Více

Vlastnosti V 0,2. Modul pružnosti Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C

Vlastnosti V 0,2. Modul pružnosti Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C 1 CALMAX 2 Charakteristika CALMAX je Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Vysoká houževnatost Dobrá odolnost proti opotřebení Dobrá prokalitelnost Dobrá rozměrová stálost

Více

Požadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING

Požadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING 1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování

Více

Vysoká efektivita s kvalitou HSS

Vysoká efektivita s kvalitou HSS New Červen 2017 Nové produkty pro obráběcí techniky Vysoká efektivita s kvalitou HSS Nový vrták HSS-E-PM UNI vyplňuje mezeru mezi HSS a TK vrtáky TOTAL TOOLING=KVALITA x SERVIS 2 WNT Česká republika s.r.o.

Více

Charakteristika. Použití TVÁŘECÍ NÁSTROJE STŘÍHÁNÍ RIGOR

Charakteristika. Použití TVÁŘECÍ NÁSTROJE STŘÍHÁNÍ RIGOR 1 RIGOR 2 Charakteristika RIGOR je na vzduchu nebo v oleji kalitelná Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Dobrá obrobitelnost Vysoká rozměrová stálost po kalení Vysoká

Více

HSS. 44002 Technické frézy z HSS (Ø stopky 6 mm)

HSS. 44002 Technické frézy z HSS (Ø stopky 6 mm) ß Pily, pilníky, brousící nástroje a kartáče 441 Sada technických fréz z HSS (Ø stopky 6 mm) HSS Ozubení 3. 1 dílů: po 1 tech. fréze tvar válec 6 x 16 mm / 12 x 25 mm, zaoblený válec 12 x 25 mm, koule

Více

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY ALBROMET 200 2 ALBROMET 220 Ni 3 ALBROMET 260 Ni 4 ALBROMET 300 5 ALBROMET 300 HSC 6 ALBROMET 340 7 ALBROMET 340 HSC 8 ALBROMET 380 9 ALBROMET 380 HSC 10 ALBROMET

Více

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY

MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY MATERIÁL ALBROMET PODROBNÉ TECHNICKÉ LISTY ALBROMET 200 2 ALBROMET 220 Ni 3 ALBROMET 260 Ni 4 ALBROMET 300 5 ALBROMET 300 HSC 6 ALBROMET 340 7 ALBROMET 340 HSC 8 ALBROMET 380 9 ALBROMET 380 HSC 10 ALBROMET

Více

PŘÍDAVNÉ MATERIÁLY PRO LEHKÉ KOVY SVAŘOVÁNÍ A PÁJENÍ HLINÍKU A JEHO SLITIN SVAŘOVÁNÍ HOŘČÍKU, SVAŘOVÁNÍ TITANU

PŘÍDAVNÉ MATERIÁLY PRO LEHKÉ KOVY SVAŘOVÁNÍ A PÁJENÍ HLINÍKU A JEHO SLITIN SVAŘOVÁNÍ HOŘČÍKU, SVAŘOVÁNÍ TITANU PŘÍDAVNÉ MATERIÁLY PRO LEHKÉ KOVY SVAŘOVÁNÍ A PÁJENÍ HLINÍKU A JEHO SLITIN SVAŘOVÁNÍ HOŘČÍKU, SVAŘOVÁNÍ TITANU OBSAH PROSPEKTU Úvod...... 1 Použití přídavných materiálů pro různé typy hliníku a slitin......

Více

CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH 0,02 % 15,00 % 4,75 % 3,50 %

CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH 0,02 % 15,00 % 4,75 % 3,50 % CSM 21 Vysoce pevná, martenziticky vytvrditelná korozivzdorná ocel. CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH SMĚRNÉ CHEMICKÉ SLOŽENÍ C Cr Ni Cu 0,02 % 15,00 % 4,75 % 3,50 % CSM 21 je precipitačně

Více

Vlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C

Vlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C 1 SVERKER 3 2 Charakteristika SVERKER 3 je wolframem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, která vykazuje následující charakteristické znaky: Maximální odolnost proti opotřebení Vysoká

Více

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře

Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření

Více

OK SFA/AWS A 5.11: (NiTi3)

OK SFA/AWS A 5.11: (NiTi3) OK 92.05 SFA/AWS A 5.11: EN ISO 14172: E Ni-1 E Ni2061 (NiTi3) Obalená elektroda, určená ke svařování tvářených i litých dílů z čistého niklu. Lze použít i pro heterogenní svary rozdílných kovů jako niklu

Více

Druhy ocelí, legující prvky

Druhy ocelí, legující prvky 1 Oceli druhy, použití Ocel je technické kujné železo s obsahem maximálně 2% uhlíku, další příměsi jsou křemík, mangan, síra, fosfor. Poslední dva jmenované prvky jsou nežádoucí, zhoršují kvalitu oceli.

Více

Charakteristika. Tepelné zpracování. Použití. Vlastnosti ŽÍHÁNÍ NA MĚKKO NORMALIZAČNÍ ŽÍHÁNÍ ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO PNUTÍ KALENÍ PEVNOST V TAHU

Charakteristika. Tepelné zpracování. Použití. Vlastnosti ŽÍHÁNÍ NA MĚKKO NORMALIZAČNÍ ŽÍHÁNÍ ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO PNUTÍ KALENÍ PEVNOST V TAHU UHB II 1 UHB II 2 Charakteristika UHB 11 je konstrukční ocel, která se dá lehce zpracovávat. UHB 11 se vyznačuje: Chemické složení % Normy vynikající obrobitelností dobrou mechanickou pevností. UHB 11

Více

OK AUTROD 347Si (OK AUTROD 16.11)

OK AUTROD 347Si (OK AUTROD 16.11) OK AUTROD 347Si (OK AUTROD 16.11) SFA/AWS A 5.9: ER 347Si EN ISO 14343A: G 19 9 NbSi Drát typu 18Cr8Ni stabilizovaný niobem pro svařování nerezavějících ocelí odpovídajících AISI 347, AISI 321. Svarový

Více

Charakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21

Charakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21 SVERKER 21 1 SVERKER 21 2 Charakteristika SVERKER 21 je molybdenem a vanadem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, pro kterou jsou charakteristické tyto vlastnosti: TVÁŘENÍ Nástroje

Více

Vítězslav Bártl. duben 2012

Vítězslav Bártl. duben 2012 VY_32_INOVACE_VB03_Rozdělení oceli podle chemického složení a podle oblasti použití Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast,

Více

Hlavní skupina. Změna charakteristik. Označení Obráběný materiál Příklad užití a podmínky užití

Hlavní skupina. Změna charakteristik. Označení Obráběný materiál Příklad užití a podmínky užití Příloha č.4 Slinuté karbidy typu P P P01 P10 P20 P30 P40 P50 Ocel, ocelolitina Ocel, ocelolitina, temperovaná litina Ocel, ocelolitina s pískem a lunkry Ocel, ocelolitina, střední nebo nižší pevnosti,

Více

Charakteristika. Použití MECHANICKÉ VLASTNOSTI FYZIKÁLNÍ VLASTNOSTI HOLDAX. Pevnost v tahu. Pevnost v tlaku

Charakteristika. Použití MECHANICKÉ VLASTNOSTI FYZIKÁLNÍ VLASTNOSTI HOLDAX. Pevnost v tahu. Pevnost v tlaku 1 HOLDAX 2 Charakteristika HOLDAX je Cr-Mo vakuovaná ocel, která je dodávána v kaleném a popuštěném stavu. HOLDAX se vyznačuje následujícími vlastnostmi: velice dobrá obrobitelnost (zvýšený obsah síry)

Více

Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4

Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4 1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření

Více

Kalení Pomocí laserového paprsku je možné rychle a kvalitně tepelně zušlechtit povrch materiálu až do hloubek v jednotkách milimetrů.

Kalení Pomocí laserového paprsku je možné rychle a kvalitně tepelně zušlechtit povrch materiálu až do hloubek v jednotkách milimetrů. Kalení Pomocí laserového paprsku je možné rychle a kvalitně tepelně zušlechtit povrch materiálu až do hloubek v jednotkách milimetrů. Výhody laserového kalení: Nižší energetická náročnost (kalení pouze

Více

OTĚRUVZDORNÉ POVLAKY VYTVÁŘENÉ METODAMI ŽÁROVÉHO NÁSTŘIKU

OTĚRUVZDORNÉ POVLAKY VYTVÁŘENÉ METODAMI ŽÁROVÉHO NÁSTŘIKU OTĚRUVZDORNÉ POVLAKY VYTVÁŘENÉ METODAMI ŽÁROVÉHO NÁSTŘIKU Ing. Alexander Sedláček S.A.F. Praha, spol. s r.o. 1. Úvod, princip 2. Přehled metod vytváření ochranných povlaků 3. Použití technologií žárového

Více

STROJÍRENSKÉ TECHNOLOGIE

STROJÍRENSKÉ TECHNOLOGIE STROJÍRENSKÉ TECHNOLOGIE Obor strojírenských technologií obsahuje širokou škálu různých výrobních procesů a postupů. Spolu se strojírenskými materiály a konstrukcí strojů a zařízení patří mezi základní

Více

Charakteristika. Použití VLASTNOSTI MOLDMAXXL FYZIKÁLNÍ ÚDAJE

Charakteristika. Použití VLASTNOSTI MOLDMAXXL FYZIKÁLNÍ ÚDAJE 1 MOLDMAXXL 2 Charakteristika MOLDMAX XL je vysoce pevná slitina mědi s vysokou vodivostí, vyrobená firmou Brush Wellman Inc. MOLDMAX XL se používá pro výrobu různých tvarovek z plastu. Vyznačuje se následujícími

Více

Laserové návarové dráty. Řada LAS

Laserové návarové dráty. Řada LAS Laserové návarové dráty Řada LAS Vážený zákazníku, V tomto novém katalogu laserových návarových drátů představujeme novou řadu laserových návarových drátů typu LAS. Tyto dráty vynikají skvělou kvalitou

Více

Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky,

Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky, ORVAR SUPREME 2 Charakteristika ORVAR SUPREME je Cr-Mo-V legovaná nástrojová ocel, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým tepelným změnám a tvoření trhlin za

Více

Použití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME

Použití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME 1 QRO 90 SUPREME 2 Charakteristika QRO 90 SUPREME je vysokovýkonná Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká pevnost a tvrdost při zvýšených teplotách

Více

VANADIS 10 Super Clean

VANADIS 10 Super Clean 1 VANADIS 10 Super Clean 2 Charakteristika VANADIS 10 je Cr-Mo-V legovaná prášková ocel, pro kterou jsou charakteristické tyto vlastnosti: Extrémně vysoká odolnost proti opotřebení Vysoká pevnost v tlaku

Více

Obloukové svařování wolframovou elektrodou v inertním plynu WIG (TIG) - 141

Obloukové svařování wolframovou elektrodou v inertním plynu WIG (TIG) - 141 Obloukové svařování wolframovou elektrodou v inertním plynu WIG (TIG) - 141 Při svařování metodou 141 hoří oblouk mezi netavící se elektrodou a základním matriálem. Ochranu elektrody i tavné lázně před

Více

Rozhodující vlastnosti nástrojových ocelí pro: POUŽITÍ. Charakteristika OPTIMÁLNÍ VÝKON NÁSTROJŮ VÝROBU NÁSTROJŮ VANCRON 40

Rozhodující vlastnosti nástrojových ocelí pro: POUŽITÍ. Charakteristika OPTIMÁLNÍ VÝKON NÁSTROJŮ VÝROBU NÁSTROJŮ VANCRON 40 1 VANCRON 40 2 Rozhodující vlastnosti nástrojových ocelí pro: OPTIMÁLNÍ VÝKON NÁSTROJŮ V mnoha aplikacích nástrojových ocelí pro práci za studena vyžadujeme povlakování povrchu, jako prevenci proti nalepování

Více

3.1 Druhy karbidů a povlaků od firmy Innotool

3.1 Druhy karbidů a povlaků od firmy Innotool KARBIDY A POVLAKY 3.1 Druhy karbidů a povlaků od firmy Innotool 3.1.1 Nepovlakované karbidy IN04S IN05S IN10K IN15K IN30M K10-K20 M10-M20 K10-K25 K20-K50 Jemnozrnný karbid pro obrábění Al slitin s vyšším

Více

C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0%

C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% NÁSTROJOVÁ OCEL LC 200 N Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% LC 200 N Je vysoce korozivzdorná, dusíkem legovaná nástrojová ocel s výtečnou houževnatostí

Více

Nikl a jeho slitiny. Ing. David Hrstka, Ph.D. -IWE

Nikl a jeho slitiny. Ing. David Hrstka, Ph.D. -IWE Nikl a jeho slitiny Ing. David Hrstka, Ph.D. -IWE NIKL A JEHO SLITINY Nikl je drahý feromagnetický kov s velmi dobrou korozní odolností. Podle pevnosti by patřil spíš do skupiny střední (400 450 MPa),

Více

Další poznatky o kovových materiálech pro konstruování

Další poznatky o kovových materiálech pro konstruování Příloha č. 3 Další poznatky o kovových materiálech pro konstruování Definice oceli podle ČSN EN 10020 (42 0002): [Kříž 2011, s.44] Oceli (ke tváření) jsou kovové materiály, jejichž hmotnostní podíl železa

Více

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb B 2 2*)

E-B 420. SFA/AWS A 5.4: E EN 1600: (E Z 19 9 Nb B 2 2*) E-B 420 SFA/AWS A 5.4: E 347-15 EN 1600: (E Z 19 9 Nb B 2 2*) Pro svařování zařízení ze stabilizovaných ocelí podobného chemického složení do teploty 400 C. Velmi rozšířený druh elektrody používaný i pro

Více

Moderní způsoby vrtání, vrtání magnetickou vrtačkou, nové typy vrtáků

Moderní způsoby vrtání, vrtání magnetickou vrtačkou, nové typy vrtáků Moderní způsoby vrtání, vrtání magnetickou vrtačkou, nové typy vrtáků Obsah... 1 Vrtání... 2 1. Moderní vrtačky... 2 1.1 Moderní stolní vrtačky... 2 1.2 Moderní sloupové vrtačky... 2 1.3 Magnetická vrtačka...

Více

Vlastnosti. Modul pružnosti. Součinitel tepelné roztažnosti. 20 C Tepelná vodivost. Al 1,6. Rp0,2N/

Vlastnosti. Modul pružnosti. Součinitel tepelné roztažnosti. 20 C Tepelná vodivost. Al 1,6. Rp0,2N/ 1 CORRAX 2 Charakteristika CORRAX je vytvrditelná ocel, která ve srovnání s obvyklými nerezovými oceli nástroje, skýtá následující výhody: velký rozsah tvrdostí 34-50, umožněný stárnutím při 425-600 C

Více

durostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení

durostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení Za tepla válcované tabule plechu durostat 400/450 Datový list srpen 2013 Tabule plechu Odolné proti opotřebení díky přímému kalení durostat 400 a durostat 450 dosahují typických povrchových tvrdostí přibližně

Více

Návarové plné dráty pro technologii TIG (WIG)

Návarové plné dráty pro technologii TIG (WIG) Návarové plné dráty pro technologii TIG (WIG) Návarové plné materiály pro technologii TIG (WIG) je vedle naší nabídky laserových návarových drátů, dalším sortimentem v oblasti přesného navařování. Všude

Více

Inovační vrták pro strojírenský sektor

Inovační vrták pro strojírenský sektor Vrtáky z tvrdokovu Inovační vrták pro strojírenský sektor PLUS8, NĚMECKÁ TECHNOLOGIE S ITALSKÝM SRDCEM. Výrobní zařízení a Centra pro výzkum a vývoj v Evropě a Severní Americe umožňují firmě Cruing nabízet

Více

Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %.

Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %. OCEL Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %. VÝROBA OCELI Ocel se vyrábí zkujňováním bílého surového

Více

VYSOKOVÝKONOVÉ LASEROVÉ ROBOTIZOVANÉ PRACOVIŠTĚ

VYSOKOVÝKONOVÉ LASEROVÉ ROBOTIZOVANÉ PRACOVIŠTĚ VYSOKOVÝKONOVÉ LASEROVÉ ROBOTIZOVANÉ PRACOVIŠTĚ KULIČKOVÉ ŠROUBY KUŘIM, a.s. Vždy máme řešení! Courtesy of Trumpf Kalení Pomocí laserového paprsku je možné rychle a kvalitně tepelně zušlechtit povrch materiálu

Více

5. Spojování prvků z nerezových ocelí Mechanické spoje, svařování, materiály na spoje. Návrh spojů. Provádění spojů.

5. Spojování prvků z nerezových ocelí Mechanické spoje, svařování, materiály na spoje. Návrh spojů. Provádění spojů. 5. Spojování prvků z nerezových ocelí Mechanické spoje, svařování, materiály na spoje. Návrh spojů. Provádění spojů. Šroubové spoje Materiály nerezové šrouby a matice (podle ČSN EN ISO 3506), použít stejnou

Více

Opakovací MATURITNÍ OTÁZKY Z PŘEDMĚTU TECHNOLOGIE ŠKOLNÍ ROK OBOR STROJNICTVÍ, ZAMĚŘENÍ PPK ZKRÁCENÉ POMATURITNÍ STUDIUM 1.

Opakovací MATURITNÍ OTÁZKY Z PŘEDMĚTU TECHNOLOGIE ŠKOLNÍ ROK OBOR STROJNICTVÍ, ZAMĚŘENÍ PPK ZKRÁCENÉ POMATURITNÍ STUDIUM 1. Opakovací MATURITNÍ OTÁZKY Z PŘEDMĚTU TECHNOLOGIE ŠKOLNÍ ROK 2016-2017 OBOR STROJNICTVÍ, ZAMĚŘENÍ PPK ZKRÁCENÉ POMATURITNÍ STUDIUM 1. Stavba kovů krystalografické mřížky, polymorfie Fe diagram tuhého roztoku

Více

NÁSTROJOVÉ OCELI CPM 10 V

NÁSTROJOVÉ OCELI CPM 10 V NÁSTROJOVÁ OCEL CPM 10 V CERTIFIKACE DLE ISO 9001 Chem. složení C 2,45 % Cr 5,25 % V 9,75 % Mo 1,30 % Mn 0,50 % Si 0,90 % CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou

Více

Spirálové vrtáky z celotvrdokovu DIN 338 typ N

Spirálové vrtáky z celotvrdokovu DIN 338 typ N ß 11020-11022 Spirálové vrtáky z celotvrdokovu DIN 338 typ N Obrábění 0 2 břity, s válcovitou stopkou, pravořezné, vrcholový úhel 118, čtyři přibroušené plochy. K vrtání do oceli do pevnosti 1000 N/mm

Více

2 K20 QP25 QP25C QP30P QP40. od 200. do. 1500 - - - 100-300 - - - - - - max. 800 200-800 - - - - - - max. 900 50-80 - - - -

2 K20 QP25 QP25C QP30P QP40. od 200. do. 1500 - - - 100-300 - - - - - - max. 800 200-800 - - - - - - max. 900 50-80 - - - - Doporučené řezné rychlosti a posuvy pro frézu Face Hog Konkrétní hodnoty posuvu se mohou měnit v závislosti na materiálu obrobku a stavu stroje, avšak následující údaje mohou sloužit jako vodítko. frézy

Více

Systém značení evropských norem pro svařování přídavnými materiály

Systém značení evropských norem pro svařování přídavnými materiály Systém značení evropských norem pro svařování přídavnými materiály 111 - pro svařování ruční, obalenou elektrodou (ROS) EN ČSN Pro svařování... Vydáno Str. ČSN EN ISO 2560 05 5005 nelegovaných a jemnozrnných

Více

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů pod tavidlo v nabídce... H2 Dráty pro svařování

Více

Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ

Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ DIEVAR DIEVAR 2 DIEVAR Charakteristika DIEVAR je Cr-Mo-V legovaná vysoce výkonná ocel pro práci za tepla s vysokou odolností proti vzniku trhlin a prasklin z tepelné únavy a s vysokou odolností proti opotřebení

Více

Vrtání v oblasti High-End vylepšená technologie povlakování Dragonskin značně zvýší pracovní výkon vrtáků WTX Speed a WTX Feed

Vrtání v oblasti High-End vylepšená technologie povlakování Dragonskin značně zvýší pracovní výkon vrtáků WTX Speed a WTX Feed New Září 2018 Nové produkty pro obráběcí techniky WTX Speed WTX Feed Vrtání v oblasti High-End vylepšená technologie povlakování Dragonskin značně zvýší pracovní výkon vrtáků WTX Speed a WTX Feed www.wnt.com

Více

Charakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2

Charakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2 1 RAMAX 2 2 Charakteristika RAMAX 2 je chromová konstrukční ocel odolná proti korozi. Tato ocel se dodává ve stavu zušlechtěném. RAMAX 2 se vyznačuje: vynikající obrobitelnost dobrá odolnost proti korozi

Více

Vlastnosti. Charakteristika. Použití FYZIKÁLNÍ HODNOTY VYŠŠÍ ŽIVOTNOST NÁSTROJŮ MECHANICKÉ VLASTNOSTI HOTVAR

Vlastnosti. Charakteristika. Použití FYZIKÁLNÍ HODNOTY VYŠŠÍ ŽIVOTNOST NÁSTROJŮ MECHANICKÉ VLASTNOSTI HOTVAR HOTVAR 2 Charakteristika HOTVAR je Cr-Mo-V legovaná vysokovýkonná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká odolnost proti opotřebení za tepla Velmi dobré vlastnosti

Více

Použití. Charakteristika SLEIPNER PŘÍKLADY:

Použití. Charakteristika SLEIPNER PŘÍKLADY: 1 SLEIPNER 2 Charakteristika SLEIPNER je Cr-Mo-V nástrojová legovaná ocel, kterou charakterizují tyto vlastnosti: Dobrá odolnost proti opotřebení Dobrá odolnost proti vyštipování hran a ostří Vysoká pevnost

Více

Zvyšování kvality výuky technických oborů

Zvyšování kvality výuky technických oborů Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.6 Svářečská a karosářská odbornost Kapitola

Více

OK SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32

OK SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32 OK 73.08 SFA/AWS A 5.5: E 8018-G EN ISO 2560-A: E 46 5 Z B 32 Nízkolegovaná bazická elektroda poskytující svarový kov legovaný Ni a Cu s velmi dobrou korozní odolností proti mořské vodě, kouřovým plynům

Více

C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90%

C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% NÁSTROJOVÁ OCEL CPM 10 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou

Více

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Sostružnické nože- učební materiál

III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Sostružnické nože- učební materiál Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Soustružení, vy_32_inovace_ma_24_12 Autor Jaroslav Kopecký

Více

C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5%

C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% NÁSTROJOVÁ OCEL LC 185 MP Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% LC 185 MP Je dusíkem legovaná, korozivzdorná ocel typu matrix s excelentní leštitelností.

Více

Okruh otázek s odpověďmi pro vstupní test.

Okruh otázek s odpověďmi pro vstupní test. Č.programu CZ.1.07/1.1.36/01.0004 Střední škola řemesel a služeb Moravské Budějovice Tovačovského sady 79, 676 02 Moravské Budějovice IČO: 00055069, tel.: 568 421 496, fax: 568 420 117 webové stránky školy:

Více

SEZNAM TÉMAT K ÚSTNÍ PROFILOVÉ ZKOUŠCE Z TECHNOLOGIE

SEZNAM TÉMAT K ÚSTNÍ PROFILOVÉ ZKOUŠCE Z TECHNOLOGIE SEZNAM TÉMAT K ÚSTNÍ PROFILOVÉ ZKOUŠCE Z TECHNOLOGIE Školní rok: 2012/2013 Obor: 23-44-L/001 Mechanik strojů a zařízení 1. Základní vlastnosti materiálů fyzikální vlastnosti chemické vlastnosti mechanické

Více

V průmyslu nejužívanější technickou slitinou je ta, ve které převládá železo. Je to slitina železa s uhlíkem a jinými prvky, jenž se nazývají legury.

V průmyslu nejužívanější technickou slitinou je ta, ve které převládá železo. Je to slitina železa s uhlíkem a jinými prvky, jenž se nazývají legury. 3. TECHNICKÉ SLITINY ŽELEZA - rozdělení (oceli, litiny-šedá, tvárná, temperovaná) výroba, vlastnosti a použití - značení dle ČSN - perspektivní materiály V průmyslu nejužívanější technickou slitinou je

Více

8. Třískové obrábění

8. Třískové obrábění 8. Třískové obrábění Třískovým obráběním rozumíme výrobu strojních součástí z polotovarů, kdy je přebytečný materiál odebírán řezným nástrojem ve formě třísek. Dynamický vývoj technologií s sebou přinesl

Více

Ing. Petra Cihlářová. Odborný garant: Doc. Ing. Miroslav Píška, CSc.

Ing. Petra Cihlářová. Odborný garant: Doc. Ing. Miroslav Píška, CSc. Vysoké učení technické v Brně Fakulta strojního inženýrství Ústav strojírenské technologie Odbor obrábění Téma: 10. cvičení - Broušení Okruhy: Druhy brusek, účel a využití Základní druhy brousicích materiálů

Více

NÁSTROJE A TECHNOLOGIE ČESKÉ VÝROBKY VE ŠPIČKOVÉ KVALITĚ

NÁSTROJE A TECHNOLOGIE ČESKÉ VÝROBKY VE ŠPIČKOVÉ KVALITĚ 2015/08 NÁSTROJE A TECHNOLOGIE ČESKÉ VÝROBKY VE ŠPIČKOVÉ KVALITĚ FRÉZY PRO VÝROBU FOREM MIKROFRÉZY 70 HRC KULOVÉ 70 HRC KULOVÉ 55 HRC KUŽELOVÉ 5 FRÉZY VÁLCOVÉ UNIVERZÁLNÍ HRUBOVACÍ DOKONČOVACÍ 70 HRC

Více

TECHNICKÉ PODMÍNKY TP ATE 78522 TECHNICKÉ PODMÍNKY DODACÍ TP ATE 78522

TECHNICKÉ PODMÍNKY TP ATE 78522 TECHNICKÉ PODMÍNKY DODACÍ TP ATE 78522 ATE, s.r.o. automatizační technika Wolkerova 14 350 02 Cheb tel: 354 435 070 fax: 354 438 402 tel ČD: 972 443 321 e-mail: ate@atecheb.cz IČ: 48360473 DIČ: CZ48360473 ATE, s.r.o. Strana 1 Celkem stránek:

Více

Rozměry zrnitost zrnitost zrnitost zrnitost v mm 220 320 400 600 1,6x6x100 0200 0300 0400 0600. 3x6x150 1201 1301 1401 1601

Rozměry zrnitost zrnitost zrnitost zrnitost v mm 220 320 400 600 1,6x6x100 0200 0300 0400 0600. 3x6x150 1201 1301 1401 1601 Brusné kameny TYP MF Velmi populární brusné kameny, měkké tzv. finišovaní ( zejména typy o vyšších zrnitostech ). Jsou vyrobeny na bázi karbidu křemíku. Měkká vazba umožňuje velmi rychlou práci vázaného

Více

CENTRUM VZDĚLÁVÁNÍ PEDAGOGŮ ODBORNÝCH ŠKOL

CENTRUM VZDĚLÁVÁNÍ PEDAGOGŮ ODBORNÝCH ŠKOL Projekt: CENTRUM VZDĚLÁVÁNÍ PEDAGOGŮ ODBORNÝCH ŠKOL Kurz: Technologie třískového obrábění 1 Obsah Technologie třískového obrábění... 3 Obrábění korozivzdorných ocelí... 4 Obrábění litiny... 5 Obrábění

Více

DUM 18 téma: Svarek na výkrese sestavení

DUM 18 téma: Svarek na výkrese sestavení DUM 18 téma: Svarek na výkrese sestavení ze sady: 01 tematický okruh sady: Kreslení výkres sestavení ze šablony: 04_Technická dokumentace Ur eno pro :1. ro ník vzd lávací obor: 26-41-M/01 Elektrotechnika

Více

Inovace a zkvalitnění výuky prostřednictvím ICT. Svařování. Název: Svařitelnost,technologické zásady,příprava materiálu Ing. Kubíček Miroslav.

Inovace a zkvalitnění výuky prostřednictvím ICT. Svařování. Název: Svařitelnost,technologické zásady,příprava materiálu Ing. Kubíček Miroslav. Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Svařování Svařitelnost,technologické zásady,příprava

Více

Opravy odlitkû ze edé litiny

Opravy odlitkû ze edé litiny Opravy odlitkû ze edé litiny Šedá litina je obtížně svařitelná. Byla vypracována celá řada více či měně úspěšných metod, technologických postupů svařování a pájení. Základním předpokladem úspěšnosti opravy

Více

1 PÁJENÍ Nerozebíratelné spojení kovů pomocí pájky s nižší teplotou tavení, než je teplota tavení spojovaných kovů.

1 PÁJENÍ Nerozebíratelné spojení kovů pomocí pájky s nižší teplotou tavení, než je teplota tavení spojovaných kovů. 1 PÁJENÍ Nerozebíratelné spojení kovů pomocí pájky s nižší teplotou tavení, než je teplota tavení spojovaných kovů. Výhody pájení : spojování všech běžných kovů, skla a keramiky, spojování konstrukčních

Více

MATURITNÍ TÉMATA (OKRUHY) STROJÍRENSKÁ TECHNOLOGIE. TECHNICKÝ SOFTWARE (Strojírenství)

MATURITNÍ TÉMATA (OKRUHY) STROJÍRENSKÁ TECHNOLOGIE. TECHNICKÝ SOFTWARE (Strojírenství) MATURITNÍ TÉMATA (OKRUHY) STROJÍRENSKÁ TECHNOLOGIE ŠKOLNÍ ROK: 2015-16 a dále SPECIALIZACE: TECHNICKÝ SOFTWARE (Strojírenství) 1.A. ROVNOVÁŽNÝ DIAGRAM Fe Fe3C a) význam rovnovážných diagramů b) nakreslete

Více

(ocelových výztuží) ČSN EN ISO 17660-2. Technické pravidlo CWS ANB TP C 027/I/07. doc. Ing. Ivo Hlavatý, Ph.D.

(ocelových výztuží) ČSN EN ISO 17660-2. Technické pravidlo CWS ANB TP C 027/I/07. doc. Ing. Ivo Hlavatý, Ph.D. Český svářečský ský ústav s.r.o. VŠB Technická univerzita Ostrava Svařov ování betonářských ocelí (ocelových výztuží) ČSN EN ISO 17660-1 ČSN EN ISO 17660-2 Technické pravidlo CWS ANB TP C 027/I/07 doc.

Více

KATALOG NÁSTROJŮ PRO OBRÁBĚNÍ

KATALOG NÁSTROJŮ PRO OBRÁBĚNÍ 2014/01 tool design & production KATALOG NÁSTROJŮ PRO OBRÁBĚNÍ FRÉZY PRO VÝROBU FOREM Z TVRDOKOVU FRÉZY VÁLCOVÉ NÁSTROJE PRO OBRÁBĚNÍ HLINÍKU NÁSTROJE PRO OBRÁBĚNÍ GRAFITU NÁSTROJE SPECIÁLNÍ A ZAKÁZKOVÉ

Více

Použití. Charakteristika. Vlastnosti FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI IMPAX SUPREME

Použití. Charakteristika. Vlastnosti FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI IMPAX SUPREME 1 IMPAX SUPREME 2 Charakteristika IMPAX Supreme je Cr-Ni-Mo ocel vakuovaná. Ocel je dodávána v kaleném a popuštěném stavu na tvrdost 290-330 HB, což má následující výhody: žádná rizika při kalení žádné

Více

Metalurgie vysokopevn ch ocelí

Metalurgie vysokopevn ch ocelí Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M

Více

Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI UNIMAX

Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI UNIMAX 1 UNIMAX 2 Charakteristika UNIMAX je Cr-Mo-V legovaná ocel pro práci v oblast zpracování plastů, pro kterou jsou charakteristické tyto vlastnosti: Vynikající houževnatost a tažnost ve všech průřezech Dobrá

Více

201 E. Kvalitní nástroje od jednoho výrobce. Katalog 201 E. Katalog 205. Katalog 202. Katalog 206. Katalog 203. Katalog 208. Katalog 209.

201 E. Kvalitní nástroje od jednoho výrobce. Katalog 201 E. Katalog 205. Katalog 202. Katalog 206. Katalog 203. Katalog 208. Katalog 209. Kvalitní nástroje od jednoho výrobce Katalog 201 E Katalog 205 Dílenské pilníky, ostřicí pilníky, rašple a precizní pilníky Diamantové a CBN nástroje na pilování, broušení a řezání Katalog Katalog 206

Více

US 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití.

US 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití. NÁSTROJOVÁ OCEL Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ C V W Mo je pro speciální aplikace vyvinutá vysokovýkonná semi-rychlořezná ocel, která svojí koncepcí zaručuje vysokou otěruvzdornost

Více

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika

TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí

Více

Tepelné zpracování. Charakteristika. Použití. Mechanické a technologické vlastnosti ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO NAPĚTÍ POVRCHOVÉ TVRZENÍ

Tepelné zpracování. Charakteristika. Použití. Mechanické a technologické vlastnosti ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO NAPĚTÍ POVRCHOVÉ TVRZENÍ 1 FORMAX 2 Charakteristika FORMAX je nízkouhlíková ocel, dodávána ve dvou provedeních: válcována za tepla opracovaná. FORMAX se vyznačuje následujícími vlastnostmi: dobrou obrobitelností lze řezat plamenem,

Více

v, v LUDEK PTACEK A KOLEKTIV II. C-~ Akademické nakladatelství CERM, s.r.o.

v, v LUDEK PTACEK A KOLEKTIV II. C-~ Akademické nakladatelství CERM, s.r.o. . v, v LUDEK PTACEK A KOLEKTIV I, II... C-~ Akademické nakladatelství CERM, s.r.o. -- i, 14 UVOD 1 14.1 Historická poznámka l 14.2 Současný stav použití technických materiálu 4 14.3 Technické materiály

Více

SVAŘITELNOST MATERIÁLU

SVAŘITELNOST MATERIÁLU 1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ FAKULTA STROJNÍHO INŽENÝRSTVÍ Doc.Ing,Oldřich Ambrož,CSc SVAŘITELNOST MATERIÁLU UČEBNÍ TEXTY KOMBINOVANÉHO BAKALAŘSKÉHO STUDIA 2 U Č E B N Í O S N O V A Předmět: SVAŘITELNOST

Více

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci

Více

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, Chomutov

Materiálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, Chomutov Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci

Více

Karbidové vrtáky. Vrtáky SE HP pro nerezovou ocel s vnitřním chlazením. Primární aplikace. Vlastnosti a výhody. Jedinečná konstrukce drážky

Karbidové vrtáky. Vrtáky SE HP pro nerezovou ocel s vnitřním chlazením. Primární aplikace. Vlastnosti a výhody. Jedinečná konstrukce drážky Vrtáky E pro nerezovou ocel s vnitřním chlazením rimární aplikace Řada karbidových vrtáků B210_ je specificky určena pro nerezové oceli. abízí vysoké výkony a dlouhou životnost pro normální oceli a titanové

Více

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM

DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM DRÁTY PRO SVAŘOVÁNÍ POD TAVIDLEM Základní informace o použití drátů pro svařování pod tavidlem... H1 Přehled použitých norem... H1 Seznam svařovacích drátů... H2 Dráty pro svařování pod tavidlem... nelegovaných,

Více

Svařitelnost korozivzdorných ocelí

Svařitelnost korozivzdorných ocelí Svařitelnost korozivzdorných ocelí FAKULTA STROJNÍ, ÚSTAV STROJÍRENSKÉ TECHNOLOGIE L. Kolařík Rozdělení ocelí podle struktury (podle chemického složení) Podle obsahu legujících prvků můžeme dosáhnout různých

Více

Velmi výkonný vrták pro vrtání vysoce pevných a houževnatých materiálů s pevností až 1200 MPa, např. nerezových ocelí, titanových slitin,

Velmi výkonný vrták pro vrtání vysoce pevných a houževnatých materiálů s pevností až 1200 MPa, např. nerezových ocelí, titanových slitin, symbol obráběného materiálu OZNAČENÍ - POPIS POUŽITÍ DODÁVANÝ ROZSAH KÓD 08 DIN 338 RKT vrták do kovu s válcovou stopkou a zesíleným jádrem. Má samostředící špičku. Materiál Cobalt 8 %. Velmi výkonný vrták

Více

Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271. Příbram II Ing. Jaroslav Dražan. Svařování - 2. část (svařování el.

Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271. Příbram II Ing. Jaroslav Dražan. Svařování - 2. část (svařování el. Číslo projektu Číslo materiálu Název školy Autor Tématická oblast Ročník CZ.1.07/1.5.00/34.0556 VY_32_INOVACE_DR_STR_18 Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271. Příbram II

Více

Zvyšování kvality výuky technických oborů

Zvyšování kvality výuky technických oborů Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.6 Svářečská a karosářská odbornost Kapitola

Více

SKUPINY SPOTŘEBITELŮ Výroba forem, slévárny, stavba lodí/plovoucích plošin, konstrukce letadel a terotechnologie. = MX = MXX = MY = F

SKUPINY SPOTŘEBITELŮ Výroba forem, slévárny, stavba lodí/plovoucích plošin, konstrukce letadel a terotechnologie. = MX = MXX = MY = F 102 52 ŘEZNÉ TVRDOKOVOVÉ FRÉZY APPLIKACE Pro odstraňování otřepů, fazetování, omítání, orovnávání, obrábění hran a povrchů, hrubé broušení, přípravu a odstraňování svarových a pájených švů. SKUPINY SPOTŘEBITELŮ

Více

Použití. Charakteristika STAVAX ESR

Použití. Charakteristika STAVAX ESR 1 STAVAX ESR 2 Charakteristika STAVAX ESR je nerezová nástrojová ocel s následujícími vlastnostmi: dobrá odolnost proti korozi dobrá leštitelnost vysoká obrobitelnost vysoká odolnost proti opotřebení dobrá

Více

Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr

Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Petr Hrachovina, Böhler Uddeholm CZ s.r.o., phrachovina@bohler-uddeholm.cz O svařování heterogenních

Více
