1 KOMPONENTY PRO DOPRAVNÍKY magris KOVOVÉ ŘETĚZY 2012

2 Společnost Magris se může pochlubit více než padesátiletými zkušenostmi předního výrobce kloubových destičkových řetězů a příslušenství z oceli/nerezové oceli a termoplastové pryskyřice pro dopravní pásy používané v obalové technice, plnění lahví, ve sklářském, farmaceutickém, chemickém, potravinářském, strojírenském průmyslu apod. V současnosti pokračuje tým Magris v této činnosti vyvážením výrobků do celého světa prostřednictvím sítě kvalifikovaných zástupců a distributorů a také jsou udělovány krátké dodací lhůty zásluhou skladu, který obsahuje velká množství nejpožadovanějších položek (až metrů od každého typu řetězu); v krátké lhůtě lze také zabezpečit objednávky produktů mimo sklad a vyrobených na zakázku. Výběr materiálů pro řetězy pečlivě připravili a vyvinuli kvalifikovaní odborníci ve spolupráci s hlavními výrobci nerezové oceli a termoplastů a finální parametry jsou zajištěny zkouškami řetězů, které striktně odpovídají mezinárodním předpisům, např. pečlivými kontrolami prováděnými během všech výrobních fází, jejichž kvalita je neustále podporována technologickým výzkumem. Výrobní sortiment Magris pro dopravní pásy obsahuje: - Destičkové řetězy z oceli/nerezové oceli; - Destičkové řetězy z termoplastu; - Řetězová kola a napínací kola, oblouky, vodicí profily, příslušenství a komponenty z termoplastové pryskyřice.

3 Obsah Materiály Dimenzování řetězu Přímoběžné řetězy jeden čep Super - Hard Inox Přímoběžné řetězy - jeden čep Superspeed - HQ Inox Přímoběžné řetězy - jeden čep Wear-Proof - HQ Inox (odolné proti opotřebení) Přímoběžné řetězy - jeden čep Standard - Inox Přímoběžné řetězy - jeden čep Special - Inox Přímoběžné řetězy - jeden čep Inox Přímoběžné řetězy - jeden čep Stella D - Inox 18/8 Přímoběžné řetězy - jeden čep Accate C - uhlíková ocel Přímoběžné řetězy - jeden čep Accate - uhlíková ocel Přímoběžné řetězy Mignon - jeden čep Standard - Inox Přímoběžné řetězy Mignon - jeden čep Stella D - Inox 18/8 Přímoběžné řetězy Mignon - jeden čep Super - Hard Inox Přímoběžné řetězy - 1palcový čep Super - Hard Inox Přímoběžné řetězy - zesílený čep Super - Hard Inox Přímoběžné řetězy - dva čepy Standard - Inox Přímoběžné řetězy - dva čepy Super - Hard Inox Přímoběžné řetězy - dva čepy Stella D - Inox 18/8 Přímoběžné řetězy - dva čepy Accate - uhlíková ocel Přímoběžné řetězy - zesílené spojovací čepy Stella D - Inox 18/8 Zatáčkové destičkové řetězy Flex RXMC - Inox Zatáčkové destičkové řetězy Flex RXMS - Hard Inox Zatáčkové destičkové řetězy Flex RXM - Inox 18/8 Zatáčkové destičkové řetězy Flex RXM - Inox 316 Zatáčkové destičkové řetězy Flex RXMA - uhlíková ocel Zatáčkové destičkové řetězy Flex FMC - Inox Zatáčkové destičkové řetězy Flex FMS - Hard Inox Zatáčkové destičkové řetězy Flex FMD - HQ Inox Zatáčkové destičkové řetězy Flex FM - Inox 18/8 23 Zatáčkové destičkové řetězy Flex FMS2 R=190 mm - Hard Inox Autor Zatáčkové destičkové řetězy Flex FM2 R=190 mm - Inox 18/8 Zatáčkové destičkové řetězy Flex FMA2 R=190 mm - uhlíková ocel Zatáčkové destičkové řetězy pro magnetické systémy New Flex Mag - Inox Zatáčkové destičkové řetězy pro magnetické systémy New Flex Mag - Hard Inox Zatáčkové destičkové řetězy pro magnetické systémy New Flex Mag D - HQ Inox Zatáčkové řetězy pro magnetické systémy -zesílený čep New Flex Mag - Hard Inox Přímoběžné řetězy s pryžovými vložkami pro šikmé dopravníky Super G/DHG - Hard Inox Zatáčkové destičkové řetězy s pryžovými vložkami pro šikmé dopravníky Flex RXMS G/New Flex G Mag - Hard Inox Ocelová obrobená řetězová kola 1864 Přímoběžné řetězy s vrchními destičkami 1874 Zatáčkové řetězy s vrchními destičkami Tabulka odolnosti proti korozi 1

4 Materiály DESTIČKY HARD INOX Jedná se o speciální mechanicky zpevněnou chromniklovou ocel odolnou proti korozi a proti opotřebení. Má vynikající mechanické vlastnosti a výjimečnou kluznost, a to dík velmi malé povrchové drsnosti. Hodí se zejména pro kritická místa plnicích linek (plnění do lahví). Materiál použitý v následujících typech řetězů: Super, Flex RXMS, Flex FMS, Flex FMS2, New Flex Mag, Super G, Flex RXMS G a New Flex Mag G. Minimální teploty: - 40 C Maximální teploty: C (suché prostředí), C (mokré prostředí) INOX Feritická nerez ocel AISI 430, mechanicky zpevněná válcováním za studena a s dobrou odolností proti korozi. Má vynikající povrchovou úpravu s malou drsností, což je velmi důležitá vlastnost umožňující klouzání dopravovaných produktů. S výhodou se používá ve standardních průmyslových linkách k plnění lahví. Materiál použitý v následujících typech řetězů: Special, Standard a Flex RXMC. Minimální teploty: - 40 C Maximální teploty: C (suché prostředí), C (mokré prostředí) HQ INOX (high quality - vysoce jakostní Inox) Speciální nová chromniklová nerezová ocel (W ) mechanicky zpevněná. Byla vyrobena ve spolupráci s velkým výrobcem nerezové oceli pro speciální použití, jako jsou beztlakové sdružovače dopravovaných předmětů do jednoho proudu. Ocel je válcovaná za studena, takže vyhovuje extrémně náročným standardům. Tento materiál je tedy správnou odpovědí i na velmi komplikované požadavky. Jeho výjimečná povrchová úprava a plochost společně s neobyčejně vysokou nosností a odolností proti opotřebení jsou jedinečné. Tento materiál se používá v následujících typech řetězů: Superspeed, Wear-Proof, Flex FMD a New Flex Mag D. Minimální teploty: - 40 C Maximální teploty: C (suché prostředí), C (mokré prostředí) INOX 18/8 Austenitická nemagnetická nerezová ocel AISI 304 (18 % chromu - 8 % niklu), mechanicky zpevněná s cílem dosáhnout vysoké odolnosti. Ocel má vynikající odolnost proti chemickým látkám a korozi a vynikající mechanické vlastnosti a životnost. Používá se hlavně v konzervárenském průmyslu a v průmyslu plnění lahví. Materiál je schválen americkým úřadem pro Potraviny a léčiva (FDA) jako materiál, který může přicházet do přímého styku s potravinami. Tento materiál se používá v následujících typech řetězů: Stella D, Flex RXM, Flex FM a Flex FM2. Minimální teploty: - 40 C Maximální teploty: C (suché prostředí), C (mokré prostředí) INOX 316 Nerezová austenitická ocel AISI 316L (18 % chromu - 14 % niklu - 3 % molybdenu). Je to ideální materiál na předměty přicházející do styku s chemickými látkami a silnými kyselinami. Tento materiál se používá v následujících typech řetězů: 316 a Flex RXM316. Minimální teploty: - 40 C Maximální teploty: C (suché prostředí), C (mokré prostředí) UHLÍKOVÁ OCEL Tepelně upravená uhlíková ocel s tvrdostí 43 HRC na povrchu a uvnitř. Hodí se zejména pro vysoká provozní zatížení a je velmi odolná proti opotřebení. Doporučuje se pro dopravníky na sklo, keramiku a obecné produkty. V případě obtížných aplikací, jako např. v prostředí s abrazivním prachem, může být ocel upravena nitrocementováním tak, že povrchová tvrdost dosahuje hodnoty 55 HRC a vnitřní tvrdost 40 HRC. Tento materiál se používá v následujících typech řetězů: Accate, Flex RXMA a Flex FMA2. Minimální teploty: - 40 C Maximální teploty: C (suché prostředí), C (mokré prostředí) 2

5 ČEPY STANDARDNÍ ČEPY Následující typy řetězů : Special, Standard, Super, Super G, Flex RXMC, Flex RXMS, Flex RXMS G, Flex FMS, Flex FMS2 a New Flex Mag mají čepy z nerezové oceli AISI 431, magnetické a mechanicky zpevněné s cílem dosáhnout vysoké odolnosti. Čepy HB Následující typy řetězů : Wear Proof, Superspeed, Flex FMD a New Flex Mag D mají čepy ze speciální martenzitické nerezové ocel, magnetické a tepelně upravené s cílem dosáhnout vysoké odolnosti. - Zvýšená odolnost proti opotřebení - O 40 % vyšší životnost čepů Čepy XHB Speciální kalené čepy řady XHB jsou k dispozici na požádání. Mají zvýšenou odolnost proti opotřebení a vyšší pevnost a odolnost proti korozi. - O 100% vyšší životnost čepů AUSTENITICKÉ ČEPY 18/8 Následující typy řetězů: Stella D, Flex RXM, Flex FM, Flex FM2 mají čepy z austenitické nerezové oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. - Vynikající odolnost proti korozi. ČEPY AISI 316 Následující typy řetězů: 316 a Flex RXM 316 mají čepy z austenitické nerezové oceli AISI Vynikající odolnost proti korozi. ČEPY Z CEMENTOVANÉ UHLÍKOVÉ OCELI Následující typy řetězů: Accate, Accate C, Flex RXMA, Flex RXMA C a Flex FMA2 mají čepy z cementované uhlíkové oceli. POZN.: Na požádání můžeme všechny naše řetězy vyrobit i z jiných druhů oceli. Zajištění přesnosti informací obsažených v tomto katalogu byla věnována maximální pozornost, ale za jakékoli chyby nebo opominutí nelze akceptovat žádnou odpovědnost. 3

6 Dimenzování řetězů dle metody maximálního pracovního zatížení. Dimenzování řetězu spočívá v porovnání vypočtené tažné síly pro určené provozní podmínky s dovoleným pracovním zatížením samotného řetězu. Následující vzorce umožňují vyhodnotit tažnou sílu na hnací hlavě jako funkci různých zatěžovacích podmínek. Ft Tažná síla v řetězu na hnací hlavě (N) Fo Tažná síla v řetězu ve vratné větvi dopravníku (N) F1, F2,... Součet sil působících na řetěz (N) Wc řetězu () Wm dopravovaného materiálu () L Horizontální délka dopravníku (m) L1, L2,... Délka dílčího úseku dopravníku (m) H Dopravní výška (m) Ls Délka řetězu, kde dochází k akumulaci (m) L1s, L2s,... Úsek délky řetězu, kde dochází k akumulaci (m) R Poloměr zakřivení (m) α Úhel oblouku (stupně) K Součinitel délky (tabulka D) T Součinitel ohybu (tabulka D) f1 Součinitel tření mezi řetězem a vodicími profily (tabulka A) f2 Součinitel tření mezi řetězem a dopravovaným materiálem (tabulka A) fp Součinitel rozběhu (tabulka B) S Součinitel prokluzu (tabulka C) 9,81 Tíhové zrychlení (m/s 2 ) ZNAČKY Materiály řetězu: uhlíková ocel, nerezová ocel A f1 f2 Součinitel tření mezi řetězem a vodicími profily Součinitel tření mezi řetězem adopravovaným materiálem Použité mazivo Ocel HD polyetylén anylatron Lepenka, plast Kov Sklo, keramika Suchý* 0,50 0,20 0,30 0,45 0,45 Voda 0,40 0,15 0,25 0,40 0,40 Mýdlová voda 0,20 0,12 0,15 0,20 0,25 Olej 0,20 0,08-0,15 0,20 4 B Počet rozběhů za hodinu C Součinitel rozběhu f p 0 1,0 5 1,4 10 1,7 15 1,8 20 1,9 25 2,0 Doba prokluzu Součinitel prokluzu S ,5 20 0,7 30 0,8 40 0,9 50 > 1,0 * I když se teoretický výpočet provádí pro podmínky běhu řetězu na sucho, doporučujeme používat mazané řetězy, aby se vyloučilo zablokování a tření řetězu. D K T Úhel ohybu Součinitel délky Vodicí profily ocelové Součinitel ohybu Nerezový řetěz HD polyetylén a nylatron vodicí profily stupně Suchý* Mazaný Suchý* Mazaný 15 0,25 1,20 1,05 1,10 1, ,52 1,30 1,10 1,20 1, ,79 1,40 1,20 1,30 1, ,05 1,60 1,30 1,50 1, ,57 2,00 1,50 1,80 1, ,09 2,50 1,70 2,20 1, ,62 3,10 1,90 2,70 1, ,14 3,50 2,10 3,00 1,90

7 Tažná síla v řetězu na hnací hlavě je součtem následujících sil (obr. 1): L2 = K(α2) x R2 L4 = K(α4) x R4 VRATNÁ VĚTEV TAŽNÁ VĚTEV 1 - Vratná větev Tažná síla řetězu ve vratné větvi je součtem sil v přímých a zatáčkových úsecích (obr. 2): Trasa FE F5=WcxL5xf1 Trasa FD F4=[F5+WcxL4xf1]xT(α4) Trasa FC F3=F4+WcxL3xf1 Trasa FB F2=[F3+WcxL2xf1]xT(α2) Trasa FA F1=F2+WcxL1xf1 F0=F1xfpx9,81 Zápis explicitnější způsobem: F0 = {[( L5+L4 ) x Wc x f1 xt(α4)+(l3+l2) x Wc x f1] x T(α2) + L1 x Wc x f1} x fp x 9,81 VRATNÁ VĚTEV TAŽNÁ VĚTEV DOPRAVNÍKY SE ZATÁČKAMI 2 - Vratná větev Tažná síla v řetězu na hnací hlavě bez akumulace materiálu Tažná síla v tažné větvi je součtem sil v přímých a zatáčkových úsecích: (obr. 3): Trasa AB F1 = F0 + (Wc + Wm) x L1 x f1+ fp x 9,81 Trasa AC F2 = [F1+ (Wc+Wm) x L2 x f1+ fp x 9,81] x T(α2) Trasa AD F3 = F2 + (Wc+Wm) x L3 x f1+ fp x 9,81 Trasa AE F4 = [F3 + (Wc+Wm) x L4 x f1+ fp x 9,81] x T(α4) Trasa AF F5 = F4 + (Wc+Wm) x L5 x f1+ fp x 9,81 VRATNÁ VĚTEV TAŽNÁ VĚTEV Tažná síla v řetězu na hnací hlavě s akumulací dopravovaného materiálu Tažná síla na hnací hlavě při akumulaci dopravovaného materiálu se počítá od vratného řetězového kola k hnacímu kolu pouze pro trasu, na které dochází k akumulaci materiálu (obr. 3). V tomto případě je celková tažná síla řetězu na hnací hlavě dána součtem sil v přímých a zatáčkových úsecích zvětšená o třecí sílu akumulovaného materiálu: Trasa AB F1 = F0 + [(Wc+Wm) x L1 x f1 x fp+l1s x Wm x f2 x S] x 9,81 Trasa AC F2 = {F1+[(Wc+Wm) x L2 x f1 x fp + L2s x Wm x f2 x S] x 9,81} x T(α2) Trasa AD F3 = F2+[ (Wc+Wm) x L3 x f1 x fp+l3s x Wm x f2 xs] x 9,81 Trasa AE F4 = {F3+[(Wc+Wm) x L4 x f1x fp + L4s x Wm x f2 x S] x 9,81} x T (α4) Trasa AF F5 = F4+[ (Wc+Wm) x L5 x f1 x fp + L5s x Wm x f2 xs] x 9,81 5

8 DOPRAVNÍKY S PŘÍMOBĚŽNÝMI ŘETĚZY Horizontální dopravník Bez akumulace dopravovaného zboží Ft = (2Wc + Wm) x L x f1 x fp x 9,81 S akumulací zboží Ft = [(2Wc + Wm) x L x f1 x fp +Ls x Wm x f2 x S] x 9,81 Šikmý dopravník Bez akumulace dopravovaného zboží Ft = [(2Wc + Wm) x L x f1 x f p +(Wc + Wm) x H] x 9,81 S akumulací zboží Ft = [(2Wc + Wm) x L x f1 x f p +(Wc + Wm) x H + Ls x Wm x f2 x S] x 9,81 SYMBOLY PRO PŘÍMOBĚŽNÉ ŘETĚZY Řetěz s vrchní destičkou Destičkový řetěz dopravníku se zesílenými spoj. čepy - typ Stella D Destičkový řetěz dopravníku - typ Accate Destičkový řetěz dopravníku - typ Stella D S Destičkový řetěz dopravníku - typ Super SG Destičkový řetěz dopravníku - typ Super DHG Destičkový řetěz dopravníku - typ Standard C Destičkový řetěz dopravníku - typ Accate C Destičkový řetěz dopravníku - typ Accate Destičkový řetěz dopravníku - typ Destičkový řetěz dopravníku - typ Stella D DX Destičkový řetěz dopravníku - typ Superspeed D Destičkový řetěz dopravníku - typ Wear Proof S Destičkový řetěz dopravníku se zesílenými spoj. čepy - typ Super S Destičkový řetěz dopravníku - typ Super SG Destičkový řetěz dopravníku se zesílenými spoj. čepy - typ Super G SG Destičkový řetěz dopravníku - typ Super G Destičkový řetěz dopravníku - typ Standard H Destičkový řetěz dopravníku - typ Special S Destičkový řetěz dopravníku - typ 1 Inch Destičkový řetěz dopravníku Mignon - typ Stella D Destičkový řetěz dopravníku Mignon - typ Standard Destičkový řetěz dopravníku Mignon - typ Super SG Destičkový řetěz dopravníku Mignon - typ Super G 6

9 SYMBOLY PRO ZATÁČKOVÉ ŘETĚZY Řetěz s vrchní destičkou C Destičkový řetěz - typ Flex RXMA C Destičkový řetěz - typ Flex FMA Destičkový řetěz - typ Flex RXMA Destičkový řetěz - typ Flex RXM Destičkový řetěz - typ Flex RXM Destičkový řetěz - typ Flex FM Destičkový řetěz - typ Flex FM2 D Destičkový řetěz - typ Flex FMD S Destičkový řetěz - typ Flex RXMS SG Destičkový řetěz - typ Flex RXMS G S Destičkový řetěz - typ Flex FMS S Destičkový řetěz - typ Flex FMS Destičkový řetěz - typ Flex FMC Destičkový řetěz - typ Flex RXMC D Destičkový řetěz - typ New Flex Mag D S Destičkový řetěz se zesílenými spojovacími čepy - typ New Flex Mag S Destičkový řetěz - typ New Flex Mag Destičkový řetěz - typ New Flex Mag C SG Destičkový řetěz se zesílenými spojovacími čepy - typ New Flex Mag G. SG Destičkový řetěz - typ New Flex Mag G Výpočet výkonu (P) P = F x v t 6 x 10 4 kde: (P) = výkon (kw), Ft = tažná síla na hnací hlavě v řetězu (N), v = rychlost (m/min) VÝBĚR ŘETĚZU Na základě vyhodnocení tažné síly v řetězu na hnací hlavě, kterému je řetěz vystaven a výpočtu poměru rychlost/délka dopravníku jsou tyto dvě hodnoty na obr. 4. Řetěz vhodný pro dané použití je ten, jehož křivka je bezprostředně nad průsečíkem obou hodnot. Diagram povoleného zatížení přímoběžných řetězů dopravníků Diagram povoleného zatížení zatáčkových řetězů dopravníků Ft = Tažná síla v řetězu na hnací hlavě (N) Ft = Tažná síla v řetězu na hnací hlavě (N) Poměr = Rychlost (m/min) Délka(m) Poměr = Rychlost (m/min) Délka(m) 7

10 PŘÍKLAD Řetěz v provozu za sucha dopravuje vinné láhve. Každá z lahví váží 1,5 kg a lahve se vkládají na dopravník ve vzájemných vzdálenostech 20 cm, (5 lahví na 1 m délky). Řetěz dopravníku se zastavuje a znovu rozbíhá 10krát za hodinu. Probíhá akumulace zboží vyjádřená jako 20 % provozního času a v délce 8 metrů. Cíle: Kontrola řetězu; Výchozí údaje: Rychlost (v) = 45 m/min. Součinitel rozběhu (fp) = 1,7 (tabulka B) Procento času prokluzu = 20 % Součinitel prokluzu (S) = 0,7 (tabulka C) Výpočet výkonu, který musí být k dispozici na hřídeli Délka s akumulací (Ls) = 8 m Součinitel tření (f2) = 0,45 (tabulka A: řetězskleněné láhve) Délka dopravníku (L) = 12 m řetězu (Wc) = 2,6 dopravovaného zboží (Wm) = 7,5 Součinitel tření (f1) = 0,20 (tabulka A: řetěz - polyetylenový nosný pás) Výpočet napětí (tahu) řetězu na hnací hlavě (Ft) Ft = [(2Wc + Wm) x L x f1 x fp + Ls x Wm x f2 x S] x 9,81 = [(2 x 2,6 + 7,5) x 12 x 0,20 x 1,7 + 8 x 7,5 x 0,45 x 0,7] x 9,81= 693,72 N Výpočet poměru rychlost/délka (v/ L) v/ L = 45/ 12 = 3,75 m/min/m Diagram povoleného provozního zatížení ukazuje, že maximální tažná síla v řetězu na hnací hlavě, která je k dispozici pro daný řetěz a poměr rychlosti je 1300 N. Vybraný řetěz je pro daný účel tedy vhodný. Výpočet výkonu (P) P = F x v t 6 x 10 4 = 693,70 x x 10 = 0,520 kw 8

11 KOVOVÉ ŘETĚZY

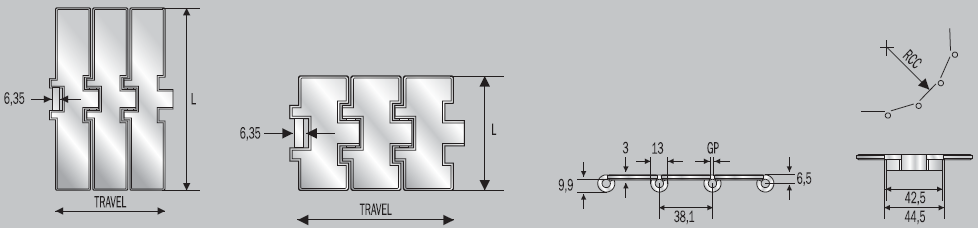

12 Přímoběžné řetězy jeden čep ČEPY HB NEBO XHB NA PŘÁNÍ SUPER - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem s drsností Ra 0,3 mikronů. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSHR 812 K213* SSHR 812 K250 SSHR 812 K325 SSHR 812 K335 SSHR 812 K500* Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S SSH 812 K225 SSH 812 K263 SSH 812 K275 SSH 812 K250 SSH 812 K300 SSH 812 K325 SSH 812 K330 SSH 812 K350 SSH 812 K400 SSH 812 K450 SSH 812 K600 SSH 812 K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S SSHR 812 K213* 54,1-30 2,8 75 2,10 SSHR 812 K250 63,5 21/2 30 2,8 75 2,20 SSHR 812 K325 82,5 31/4 30 2,8 75 2,60 SSHR 812 K335 85,0-30 2,8 75 2,68 SSHR 812 K500* 127, ,8 75 3,50 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů SSH 812 K225 57,1 21/4 30 1, ,18 SSH 812 K263 63,5 21/2 30 1, ,25 SSH 812 K275 66,7 25/8 30 1, ,33 SSH 812 K250 69,9 23/4 30 1, ,35 SSH 812 K300 76, , ,50 SSH 812 K325 82,5 31/4 30 1, ,65 SSH 812 K330 83,8 319/ , ,70 SSH 812 K350 88,9 31/2 30 1, ,75 SSH 812 K , , ,00 SSH 812 K ,3 41/2 30 1, ,30 SSH 812 K , , ,20 SSH 812 K /2 30 1, ,10

13 SUPERSPEED - HQ INOX ČEPY XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli (W ), mechanicky zpevněné, s lesklým povrchem s drsností Ra 0,18 mikronů. Speciální čepy řady HB z nerez martenzitové oceli, magnetické a tepelně zpracované s cílem dosáhnout vyšší odolnosti. Řetěz je vyroben ve zvláštním profilu. Dík své dokonalé plochosti (rovnosti) a lesklému povrchu je vhodný zejména k použití v beztlakových sdružovačích dopravovaných předmětů do jednoho proudu a v systémech s vysokou rychlostí. SSX 812 K325 SSX 812 K330 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris DX Označení Magris DX SSX 812 K325 82,5 31/4 30 1, ,60 SSX 812 K330 83,8 319/ , ,70 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů WEAR PROOF - HQ INOX ČEPY XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli (V ), mechanicky zpevněné, s lesklým povrchem s velmi malou drsností Ra 0,2 mikronů. Speciální čepy řady HB z nerez martenzitové oceli, magnetické a tepelně zpracované s cílem dosáhnout vyšší odolnosti. SSHQR 812 K325 Označení Magris DX SSHQR 812 K325 82,5 31/4 30 2,8 75 2,60 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SSHQ 812 K325 Označení Magris D SSHQ 812 K330 Označení Magris D SSHQ 812 K325 82,5 31/4 30 1, ,65 SSHQ 812 K330 83,8 319/ , ,75 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů STANDARD - INOX Destičky ze speciální ferritické nerez oceli AISI 430, mechanicky zpevněné, s lesklým povrchem a malou drsností. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSR 812 K213* Označení Magris SSR 812 K250 Označení Magris SSR 812 K325 Označení Magris SSR 812 K335 Označení Magris SSR 812 K213* 54,1-20 2,8 75 2,10 SSR 812 K250 63,5 21/2 20 2,8 75 2,20 SSR 812 K325 82,5 31/4 20 2,8 75 2,60 SSR 812 K335 85,0-20 2,8 75 2,68 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SS 812 K225 Označení Magris SS 812 K250 Označení Magris SS 812 K263 Označení Magris SS 812 K275 Označení Magris SS 812 K300 Označení Magris SS 812 K325 Označení Magris SS 812 K330 Označení Magris SS 812 K350 Označení Magris SS 812 K400 Označení Magris SS 812 K450 Označení Magris SS 812 K600 Označení Magris SS 812 K750 Označení Magris SS 812 K225 57,1 21/4 20 1, ,18 SS 812 K250 63,5 21/2 20 1, ,25 SS 812 K263 66,7 25/8 20 1, ,33 SS 812 K275 69,9 23/4 20 1, ,35 SS 812 K300 76, , ,50 SS 812 K325 82,5 31/4 20 1, ,65 SS 812 K330 83,8 319/ , ,70 SS 812 K350 88,9 31/2 20 1, ,75 SS 812 K , , ,00 SS 812 K ,3 41/2 20 1, ,30 SS 812 K , , ,20 SS 812 K ,5 71/2 20 1, ,10 11

14 SPECIAL - INOX Destičky ze speciální ferritické nerez oceli AISI 430 s lesklým povrchem a malou drsností. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSR 812 K325 Označení Magris H SSR 812 K325 82,5 31/4 20 2,8 75 2,55 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů INOX 316 Destičky z nerezové chromniklové austenitické oceli AISI 316L (18 % chromu - 14 % niklu - 3 % molybdenu). Čepy z austenitické nerez oceli AISI 316. ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SSAA 812 K325* Označení Magris SSAA 815 K450* Označení Magris SSAA 815 K600* Označení Magris SSAA 815 K750* Označení Magris SSAA 812 K325* 82,5 31/4-1, ,65 SSAA 815 K450* 114,3 41/2-1, ,30 SSAA 815 K600* 152,4 6-1, ,20 SSAA 815 K750* 190,5 71/ ,10 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů STELLA D - INOX 18/8 Destičky z nerezové chromniklové austenitické oceli AISI 304 (18 % chromu - 8 % niklu) mechanickým zpracováním zpevněné na HR, s lesklým povrchem a drsností Ra < 0,5 mikronu. Čepy ze speciální austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SSAR 815 K213* Označení Magris SSAR 815 K250 Označení Magris SSAR 815 K325 Označení Magris SSAR 815 K335* Označení Magris SSAR 815 K500 Označení Magris SSA 815 K225 Označení Magris SSA 815 K250 Označení Magris SSA 815 K263 Označení Magris SSA 815 K275 Označení Magris SSA 815 K300 Označení Magris SSA 815 K325 Označení Magris SSA 815 K350 Označení Magris SSA 815 K400 Označení Magris SSA 815 K450 Označení Magris SSA 815 K600 Označení Magris SSA 815 K750 Označení Magris SSAR 815 K213* 54,1-26 2,8 75 2,10 SSAR 815 K250 63,5 2 1/2 26 2,8 75 2,20 SSAR 815 K325 82,5 3 1/4 26 2,8 75 2,60 SSAR 815 K335* 85,0-26 2,8 75 2,68 SSAR 815 K , ,8 75 3,50 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů SSA 815 K225 57,1 21/4 26 1, ,18 SSA 815 K250 63,5 21/2 26 1, ,25 SSA 815 K263 66,7 25/8 26 1, ,33 SSA 815 K275 69,9 23/4 26 1, ,35 SSA 815 K300 76, , ,50 SSA 815 K325 82,5 31/4 26 1, ,65 SSA 815 K350 88,9 31/2 26 1, ,75 SSA 815 K , , ,00 SSA 815 K ,3 41/4 26 1, ,30 SSA 815 K , , ,20 SSA 815 K ,5 71/2 26 1, ,10

15

16

17 ACCATE C - UHLÍKOVÁ OCEL Destičky a čepy uhlíkové oceli zpevněné nitrocementací. SCR 815 K325* Označení Magris C SC 815 K325* SC 815 K350* SC 815 K450* ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris C Označení Magris C Označení Magris C SCR 815 K325* 82,5 31/4 55/40 2,8 75 2,10 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů SC 815 K325* 82,5 31/4 55/40 1, ,65 SC 815 K350* 88,9 31/2 55/40 1, ,75 SC 815 K450* 114,3 41/2 55/40 1, ,30 ACCATE - UHLÍKOVÁ OCEL Destičky z tepelně zpracované uhlíkové oceli. Čepy uhlíkové oceli zpevněné nitrocementací. SR 815 K250 Označení Magris SR 815 K325 Označení Magris SR 815 K500 Označení Magris SR 815 K250 63,5 21/2 43 2,8 75 2,20 SR 815 K235 82,5 31/4 43 2,8 75 2,60 SR 815 K , ,8 75 3,50 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) S 815 K225 Označení Magris S 815 K250 Označení Magris S 815 K263* Označení Magris S 815 K300 Označení Magris S 815 K325 Označení Magris S 815 K350 Označení Magris S 815 K400 Označení Magris S 815 K450 Označení Magris S 815 K473* Označení Magris S 815 K600 Označení Magris S 815 K750 Označení Magris S 815 K225 57,1 21/2 43 1, ,18 S 815 K250 63,5 21/2 43 1, ,25 S 815 K263* 66,7 2 5/8 43 1, ,33 S 815 K300 76, , ,35 S 815 K325 82,5 31/4 43 1, ,50 S 815 K350 88,9 31/2 43 1, ,75 S 815 K , , ,65 S 815 K ,3 41/2 43 1, ,00 S 815 K473* 120,0-43 1, ,30 S 815 K , , ,20 S 815 K ,5 71/2 43 1, ,10 13

18 Přímoběžné řetězy Mignon jeden čep STANDARD - INOX Destičky ze speciální ferritické nerez oceli AISI 430, mechanicky zpevněné, s lesklým povrchem a malou drsností. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSR 812 K197 Označení Magris SSR 812 K197 50,0-20 2,5 90 1,60 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů STELLA D - INOX 18/8 Destičky z chromniklové austenitické nerezové oceli AISI 304 (18 % chromu - 8 % niklu), mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra < 0,5 mikronu. Čepy ze speciální austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. SUPER - HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky z nerezové oceli, mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra 0,5 mikronu. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSHR 812 K125 Označení Magris SSHR 812 K175 Označení Magris SSHR 812 K125 31,8 11/4 30 2,8 75 1,10 SSHR 812 K175 44,5 13/4 30 2,8 75 1,30 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů SSAR 815 K197 Označení Magris SSAR 815 K197 50,0-26 2,5 90 1,60 14 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů

19 Přímoběžné řetězy - 1palcový zesílený čep NOVINKA SUPER - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem s drsností Ra 0,3 mikronů. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSH 512 K197 SSH 512 K217 SSH 512 K236 SSH 512 K250 SSH 512 K283 SSH 512 K325 SSH 512 K350 SSH 512 K400 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S SSH 512 K197 50,0 30 1, ,20 SSH 512 K217 55,0 30 1, ,29 SSH 512 K236 60,0 30 1, ,41 SSH 512 K250 63,5 30 1, ,49 SSH 512 K283 72,0 30 1, ,65 SSH 512 K325 82,5 30 1, ,86 SSH 512 K350 88,9 30 1, ,01 SSH 512 K ,6 30 1, ,26 * Standardní dodávané délky: 120 roztečí = 10 stop = 3, 048 metrů 15

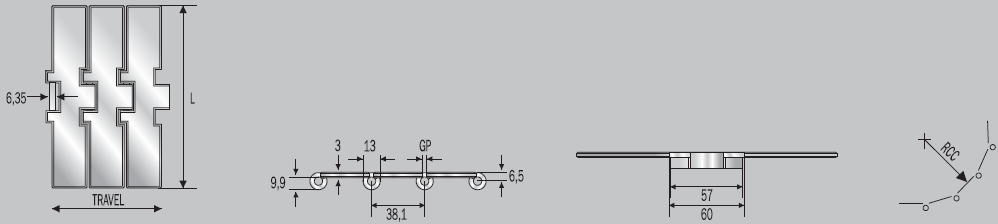

20 Přímoběžné řetězy - zesílený čep ČEPY HB NEBO XHB NA PŘÁNÍ SUPER - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem s drsností Ra 0,3 mikronů. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSH 8127 K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris S SSH 8127 K ,5 71/2 30 1, ,10 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 16

21 Přímoběžné řetězy dva čepy STANDARD - INOX Destičky ze speciální ferritické nerez oceli AISI 430, mechanicky zpevněné, s lesklým povrchem a malou drsností. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SS 802 K750 Označení Magris SS 802 K ,5 71/2 20 1, ,80 SUPER - HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky z nerezové chromniklové oceli, mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra 0,3 mikronu. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SSH 802 K750 Označení Magris S SSH 802 K ,5 71/2 30 1, ,80 STELLA D - INOX 18/8 Destičky z nerezové chromniklové austenitické oceli AISI 304 (18 % chromu - 8 % niklu) mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra < 0,5 mikronu. Čepy ze speciální austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) SSA 805 K750 Označení Magris SSA 805 K ,5 71/2 26 1, ,80 17

22 ACCATE - UHLÍKOVÁ OCEL Destičky z tepelně zpracované uhlíkové oceli. Čepy uhlíkové oceli zpevněné nitrocementací. SR 802 K750 Označení Magris S SR 802 K ,5 71/2 43 2,8 75 5,70 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) S 802 K750 Označení Magris S S 802 K ,5 71/2 43 1, ,80 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 18

23 Přímoběžné řetězy - zesílené spojovací čepy STELLA D - INOX 18/8 Destičky z nerezové chromniklové austenitické oceli AISI 304 (18 % chromu - 8 % niklu) mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra < 0,5 mikronu. Čepy ze speciální austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. SSAR 804 K670 Označení Magris SSAR 804 K750 Označení Magris SSAR 804 K ,0-26 2,5 90 6,30 SSAR 804 K ,5 71/2 26 2,5 90 6,80 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 19

24 Zatáčkové destičkové řetězy ZKOSENÍ ZALOMENÍ FLEX RXTC - INOX Destičky ze speciální ferritické nerez oceli AISI 430, mechanicky zpevněné, s lesklým povrchem a malou drsností. Čepy ze speciální austenitické chromniklové nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. FLEX RXTS - HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem s drsností Ra 0,3 mikronů. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SS 881 T K325 Označení Magris SSH 881 K325 SSH 881 K450 SSH 881 K750 SSH 881 T K325 SSH 881 T K450 SSH 881 T K750 Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S SS 881 T K325 82,5 31/ ,30 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů SSH 881 K325 82,5 31/ ,18 SSH 881 K ,3 41/ ,25 SSH 881 K ,5 11/ ,35 SSH 881 T K325 82,5 31/ ,50 SSH 881 T K ,3 41/ ,65 SSH 881 T K ,5 71/ ,85 20

25 FLEX RXM - INOX 18/8 Destičky z chromniklové austenitické nerezové oceli AISI 304 (18 % chromu - 8 % niklu), mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra < 0,5 mikronu. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy ze speciální austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. SSA 881 K325 Označení Magris SSA 881 K450 Označení Magris SSA 881 K750 Označení Magris SSA 881 T K325 Označení Magris SSA 881 T K450 Označení Magris SSA 881 T K750 Označení Magris SSA 881 K325 82,5 31/ ,90 SSA 881 K ,3 41/ ,60 SSA 881 K ,5 71/ ,30 SSA 881 T K325 82,5 31/ ,10 SSA 881 T K , 3 41/ ,80 SSA 881 T K ,5 71/ ,50 FLEX RXM - INOX 316 Destičky z nerezové chromniklové austenitické oceli AISI 316L (18 % chromu - 14 % niklu - 3 % molybdenu). Vodicí patky z chromniklové austenitické nerez oceli AISI 316L. Čepy z austenitické nerez oceli AISI 316. SSAA 881 T K325* Označení Magris SSAA 881 T K450* Označení Magris SSAA 881 T K750* Označení Magris SSAA 881 T K325* 82,5 31/ ,10 SSAA 881 T K450* 114,3 41/ ,80 SSAA 881 T K750* 190,5 71/ ,50 FLEX RXMA - UHLÍKOVÁ OCEL Destičky z uhlíkové oceli, povrchová i vnitřní tvrdost 43HRC Čepy uhlíkové oceli zpevněné nitrocementací. POZN.: Na přání lze zhotovit řetěz Flex RXMA Tab s šířkou destičky 82,6 mm (3 1/4)z nitrocementované uhlíkové oceli s tvrdostí povrchu 55 HRC a vnitřní tvrdostí 40 HRC (označení: C ). S 881 K325 Označení Magris S 881 K450 Označení Magris S 881 K750 Označení Magris S 881 T K250 Označení Magris S 881 T K325 Označení Magris S 881 T K450 Označení Magris S 881 T K750 Označení Magris S 881 K325 82,5 31/ ,90 S 881 K ,3 41/ ,60 S 881 K ,5 71/ ,30 S 881 T K250 63,5 21/ ,65 S 881 T K325 82,5 31/ ,10 S 881 T K ,3 41/ ,80 S 881 T K ,5 71/ ,50 * Velikosti vyráběné pouze na přání. Dodací podmínky je třeba dohodnout. Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 21

26 FLEX FTC - INOX NOVINKA Destičky ze speciální ferritické nerez oceli AISI 430, mechanicky zpevněné, s lesklým povrchem a malou drsností. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SS 8811 T K325 Označení Magris SS 8811 T K330 Označení Magris SS 8811 T K450 Označení Magris SS 8811 T K750 Označení Magris SS 8811 T K325 82,5 31/ ,10 SS 8811 T K330 83,8 319/ ,15 SS 8811 T K ,3 41/ ,80 SS 8811 T K ,5 71/ ,50 ZMENŠENÁ MEZERA MEZI DESTIČKAMI ČEPY HB NEBO XHB NA PŘÁNÍ FLEX FTS - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem a drsností Ra 0,3 mikronu. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSH 8811 K325 SSH 8811 K350 SSH 8811 K450 SSH 8811 K750 SSH 8811 T K325 SSH 8811 T K330 SSH 8811T K350 SSH 8811 T K450 SSH 8811 T K750 Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S Označení Magris S ZKOSENÍ ČEPY XHB NA PŘÁNÍ 22 SSH 8811 K325 82,5 31/ ,90 SSH 8811 K350 88,9 31/ ,10 SSH 8811 K ,3 4/1, ,60 SSH 8811 K ,5 71/ ,30 SSH 8811 T K325 82,5 31/ ,10 SSH 8811 T K330 83,8 319/ ,15 SSH 8811T K350 88,9 31/ ,30 SSH 8811 T K ,3 41/ ,80 SSH 8811 T K ,5 71/ ,50 FLEX FTD - HQ INOX Nové speciální destičky z chromniklové nerez oceli (V ), mechanicky zpevněné pro velkou odolnost, s malou drsností Ra 0,2 mikronu. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Speciální čepy řady HB z nerez martenzitové oceli, magnetické a tepelně zpracované s cílem dosáhnout vyšší odolnosti. SSX 8811 T K325 Označení Magris D SSX 8811 T K330 Označení Magris D SSX 8811 T K325 82,5 31/ ,10 SSX 8811 T K330 83,8 319/ ,15 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů ZALOMENÍ FLEX FT - INOX 18/8 Destičky z chromniklové austenitické nerezové oceli AISI 304 (18 % chromu - 8 % niklu), mechanicky zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra < 0,5 mikronu. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8 % niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy z austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. SSA 8811 K325 Označení Magris SSA 8811 K350 Označení Magris SSA 8811 T K325 Označení Magris SSA 8811 T K350 Označení Magris SSA 8811 K325 82,5 31/ ,90 SSA 8811 K350 88,9 31/ ,10 SSA 8811 T K325 82,5 31/ ,10 SSA 8811 T K350 88,9 31/ ,30

27 FLEX FMS2 - R = 190mm HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem a drsností Ra 0,3 mikronu. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSH 8811 R T K325 Označení Magris S SSH 8811 R T K325 82,5 31/ ,00 FLEX FM2 - R = 190mm INOX 18/8 Destičky z nerezové chromniklové austenitické oceli AISI 304 (18 % chromu - 8 % niklu) mechanickým zpracováním zpevněné pro dosažení vysoké odolnosti, s lesklým povrchem a drsností Ra < 0,5 mikronu. Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. Čepy ze speciální austenitické nerez oceli (18 % chromu - 8% niklu) mechanicky zpevněné pro dosažení vysoké odolnosti. SSA 8811 R T K325 Označení Magris SSA 8811 R T K325 82,5 31/ ,00 FLEX FMA2 - R = 190mm UHLÍKOVÁ OCEL Destičky z uhlíkové oceli, povrchová i vnitřní tvrdost 43 HRC Čepy uhlíkové oceli zpevněné nitrocementací. S 8811 R T K325 Označení Magris S 8811 R T K325 82,5 31/ ,00 ZMENŠENÝ POLOMĚR ZATÁČENÍ (R.190) Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů Nepoužívat s postranními kotouči. 23

28 Zatáčkové destičkové řetězy pro magnetické systémy ZMENŠENÁ MEZERA MEZI DESTIČKAMI NEW FLEX TAG - INOX NOVINKA Destičky ze speciální ferritické nerez oceli AISI 430, mechanicky zpevněné, s lesklým povrchem a malou drsností. Čepy ze speciální chromniklové nerez oceli třídy 400 mechanicky zpevněné pro velkou odolnost. SS 8811 M K325 Označení Magris SS 8811 M K330 Označení Magris SS 8811 M K450 Označení Magris SS 8811 M K750 Označení Magris SS 8811 M K325 82,5 31/ ,50 SS 8811 M K330 83,8 319/ ,65 SS 8811 M K ,3 41/ ,20 SS 8811 M K ,5 71/ ,90 ČEPY HB NEBO XHB NA PŘÁNÍ NEW FLEX TAG - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, lesklým povrchem a drsností Ra 0,3 mikronu. Čepy ze speciální austenitické nerez oceli třídy 400, magnetické a tepelně zpracované s cílem dosáhnout vysoké odolnosti. SSH 8811 M K325 SSH 8811 M K330 SSH 8811 M K450 SSH 8811 M K750 Označení Magris S Označení Magris S Označení Magris S Označení Magris S SSH 8811 M K325 82,5 31/ ,50 SSH 8811 M K330 83,8 319/ ,65 SSH 8811 M K ,3 41/ ,20 SSH 8811 M K ,5 71/ ,90 ČEPY XHB NA PŘÁNÍ NEW FLEX TAG D - HQ INOX Nové speciální destičky z chromniklové nerez oceli (V ), magnetické a tepelně zpracované s cílem dosáhnout vyšší odolnosti, s lesklým povrchem s drsností Ra 0,2 mikronů. Speciální čepy řady HB z martenzitové nerez oceli, magnetické a tepelně zpracované s cílem dosáhnout vyšší odolnosti. SSX 8811 M K325 SSX 8811 M K330 Označení Magris D Označení Magris D SSX 8811 M K325 82,5 31/ ,50 SSX 8811 M K330 83,8 319/ ,65 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů

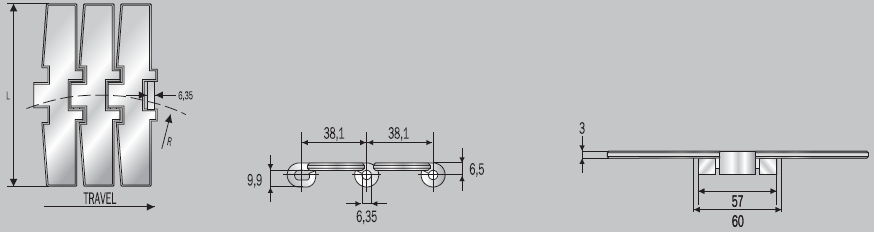

29 Zatáčkové řetězy pro magnetické systémy - zesílený čep NEW FLEX TAG - HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost, s lesklým povrchem a drsností Ra 0,3 mikronu. Čepy ze speciální nerez oceli třídy 400, magnetické a tepelně zpracované s cílem dosáhnout vysoké odolnosti. SSH 8817 M K750 Označení Magris S SSH 8817 M K ,5 71/ ,03 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 25

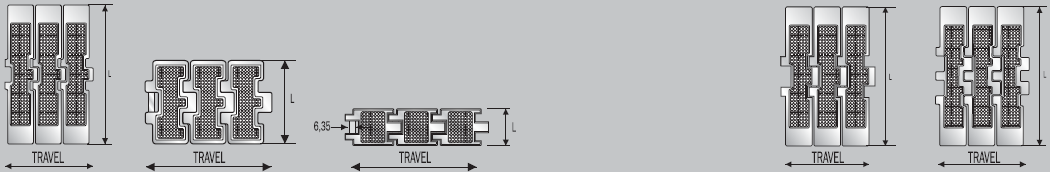

30 Přímoběžné řetězy s pryžovými vložkami pro šikmé dopravníky SUPER G / DHG - HARD INOX ČEPY HB NEBO XHB NA PŘÁNÍ Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost s pryžovými vložkami Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8 % niklu) (Super-g TAB). Čepy z nerez oceli AISI 431, magnetické a mechanickým zpracováním zpevněné pro velkou odolnost. SSHR 812 G K125 SSHR 812 G K325 SSHR 812 T G K325 Označení Magris SG Označení Magris SG Označení Magris SG.7.00.T40 SSH 812 G K450 SSH 812 G K600 SSH 812 G K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris SG Označení Magris SG Označení Magris SG SSHR 812 G K125 31,8 11/4 30 2,8 75 1,20 SSHR 812 G K325 82,5 31/4 30 2,8 75 2,80 SSHR 812 T G K325 82,5 31/4 30 2,8 75 3,40 SSH 812 G K ,3 41/2 30 1, ,50 SSH 812 G K , , ,40 SSH 812 G K ,5 71/2 30 1, ,30 SSH 8127 G K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris SG SSH 802 G K750 ZMENŠENÁ MEZERA MEZI DESTIČKAMI (1,6) Označení Magris SG SSH 8127 G K ,5 71/2 30 1, ,35 SSH 802 G K ,5 71/2 30 1, ,20 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 26

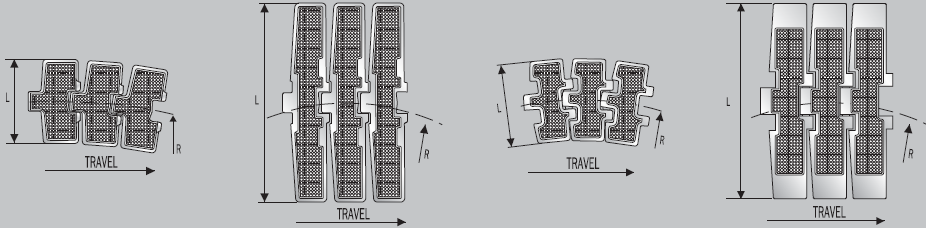

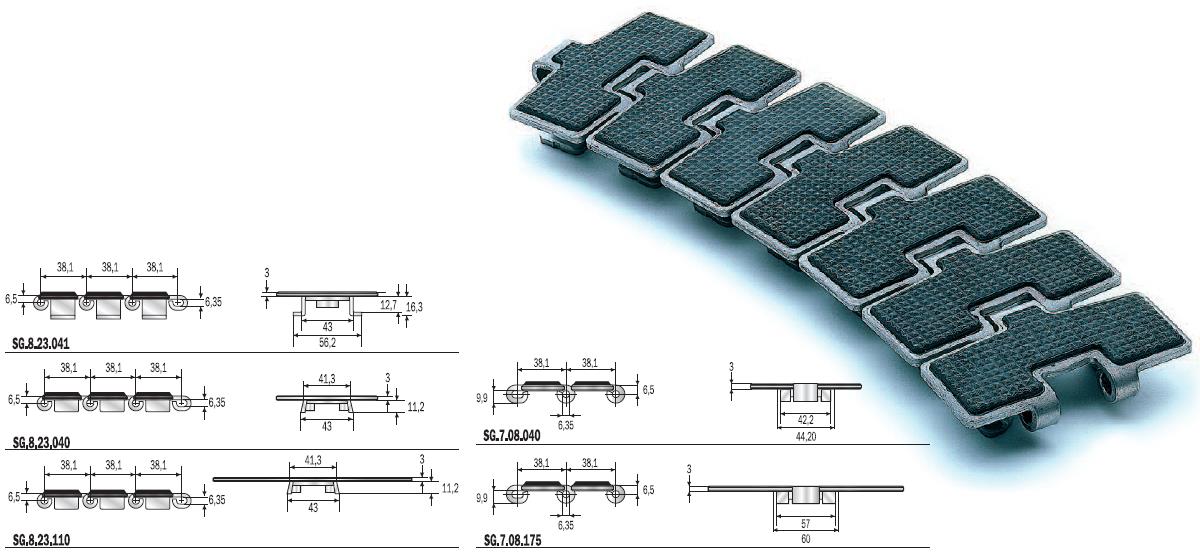

31 Zatáčkové destičkové řetězy s pryžovými vložkami pro šikmé dopravníky FLEX RXMS G / NEW FLEX G MAG - HARD INOX Destičky ze speciální chromniklové nerez oceli, mechanicky zpevněné pro velkou odolnost s pryžovými vložkami Vodicí patky z chromniklové austenitické nerez oceli (18 % chromu - 8 % niklu) (Flex RXMS - G). Čepy ze speciální nerez oceli třídy 400, magnetické a tepelně zpracované s cílem dosáhnout vysoké odolnosti. ČEPY HB NEBO XHB NA PŘÁNÍ SSH 881 G K325 SSH 881 G K450 SSH 881 G K750 SSH 881 T G K325 SSH 881 T G K450 SSH 881 T G K750 Označení Magris SG Označení Magris SG Označení Magris SG Označení Magris SG Označení Magris SG Označení Magris SG SSH 881 G K325 82,5 31/ ,10 SSH 881 G K ,3 41/ ,80 SSH 881 G K ,5 71/ ,50 SSH 881 T G K325 82,5 31/ ,30 SSH 881 T G K ,3 41/ ,00 SSH 881 T G K ,5 71/ ,70 SSH 881 M G K325 SSH 881 M G K750 Označení Magris SG Označení Magris SG SSH 881 M G K325 82,5 31/ ,70 SSH 881 M G K ,5 71/ ,10 SSH 8817 M G K750 Označení Magris SG SSH 8817 M G K ,5 71/ ,14 Standardní dodávané délky: 80 roztečí = 10 stop = 3, 048 metrů 27

32 Ocelová obrobená řetězová kola PRO PŘÍMOBĚŽNÉ ŘETĚZY A PRO ŘETĚZY NEW FLEX MAG/ NEW FLEX MAG D/NEW FLEX MAG G Rozteč zubů řetězového kola (19,05 mm) je polovina rozteče řetězu (38,1 mm). Tudíž, při použití řetězového kola s lichým počtem zubů, zapadá zub do řetězu jen při každé druhé otáčce. Tím se životnost řetězového kola zvyšuje na dvojnásobek. OZNAČENÍ/ Šířka Počet zubů (z) DE vnější průměr Roztečný průměr F průměr otvoru , ,90 93,70 20,0 1, , ,70 105,47 20,0 2, , ,10 117,35 20,0 3, , ,05 129,25 20,0 3, , ,00 141,20 20,0 4, , ,20 153,20 20,0 5, , ,60 165,20 20,0 6, , ,05 177,25 20,0 7, , ,25 189,30 20,0 8,70 na jednotku PRO ŘETĚZY MIGNON /FLEX RXMC/FLEX RXMS/FLEX RXM/FLEX RXM 316/ FLEX RXMA/FLEX FMC/FLEX FMS/FLEX FMD/FLEX FM/FLEX FMS2/ FLEX FM2/FLEX FMA2/FLEX RXMS G/SUPER G TAB Rozteč zubů řetězového kola (19,05 mm) je polovina rozteče řetězu (38,1 mm). Tudíž, při použití řetězového kola s lichým počtem zubů, zapadá zub do řetězu jen při každé druhé otáčce. Tím se životnost řetězového kola zvyšuje na dvojnásobek. 28 OZNAČENÍ/ Šířka Počet zubů (z) DE vnější průměr Roztečný průměr F průměr otvoru , ,10 117,35 20,0 2, , ,05 129,25 20,0 2, , ,00 141,20 20,0 3, , ,20 153,20 20,0 3, , ,60 165,20 20,0 4,60 na jednotku

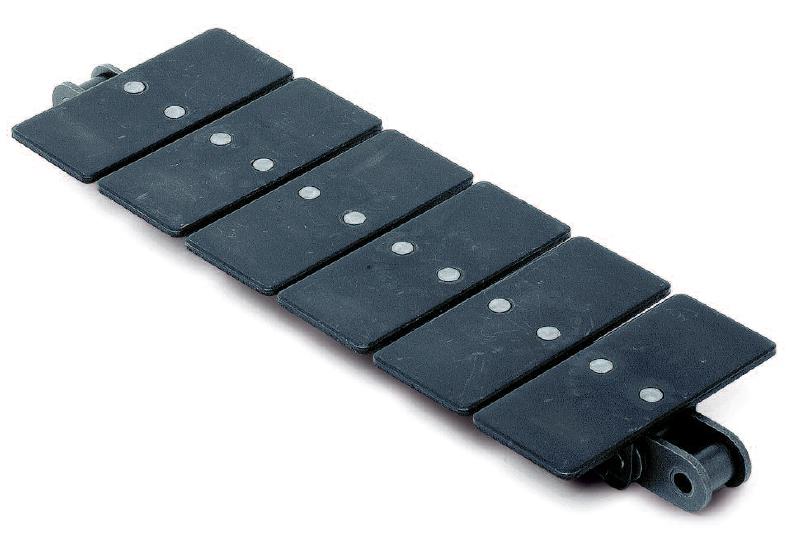

33 1864 Přímoběžné řetězy s vrchními destičkami 1864 Tato řada vysokorychlostních řetězů poskytuje vyšší účinnost a spolehlivost v aplikacích, kde jsou vystaveny vyšším teplotám nebo účinkům abrazivních materiálů. Vrchní destičky z oceli a nerez oceli. Základní válečkový řetěz, rozteč 19,05 mm - 3/4 ANSI K325 Označení Magris 1864.CC K450 Označení Magris 1864.CC K600 Označení Magris 1864.CC K750 Označení Magris 1864.CC.111 (mm/) Mezní pevnost (N) 1864 K325 82, , K , , K , , K , , A K325 Označení Magris 1864.CS A K450 Označení Magris 1864.CS A K600 Označení Magris 1864.CS A K750 Označení Magris 1864.CS SS K325 Označení Magris 1864.SS SS K450 Označení Magris 1864.SS SS K600 Označení Magris 1864.SS SS K750 Označení Magris 1864.SS.111 (mm/) Mezní pevnost (N) 1864 SS K325 82, , SS K , , SS K , , SS K , ,68 POZNÁMKY K MATERIÁLŮM základní ocelový válečkový řetěz, ocelová vrchní destička 1864 A - základní ocelový válečkový řetěz, vrchní destička z nerez oceli 1864 SS - základní válečkový řetěz z nerez oceli, vrchní destička z nerez oceli (mm/) Mezní pevnost (N) 1864 A K325 82, , A K , , A K , , A K , ,68 Standardní dodávané délky: 160 roztečí = 10 stop = 3, 048 metrů 29

34 1874 Zatáčkové řetězy s vrchními destičkami 1874 Tato řada vysokorychlostních řetězů poskytuje vyšší účinnost a spolehlivost v aplikacích, kde jsou vystaveny vyšším teplotám nebo účinkům abrazivních materiálů. Vrchní destičky z oceli a nerez oceli. Základní válečkový řetěz, rozteč 19,05 mm - 3/4 ANSI K325 Označení Magris 1874.CC K450 Označení Magris 1874.CC K600 Označení Magris 1874.CC K750 Označení Magris 1874.CC Šířka destičky Mezní pevnost (N) Rovný C Zakřivený C R 1874 K325 82, ,1 34, , K , ,1 34, , K , ,1 34, , K , ,1 34, , A K325 Označení Magris 1874.CS A K450 Označení Magris 1874.CS A K600 Označení Magris 1874.CS A K750 Označení Magris 1874.CS.111 Šířka destičky Mezní pevnost (N) Rovný C Zakřivený C R 1874 A K325 82, ,1 34, , A K , ,1 34, , A K , ,1 34, , A K , ,1 34, ,40 Standardní dodávané délky: 160 roztečí = 10 stop = 3, 048 metrů 1874 SS K325 Označení Magris 1874.SS SS K450 Označení Magris 1874.SS SS K600 Označení Magris 1874.SS SS K750 Označení Magris 1874.SS.111 Šířka destičky Mezní pevnost (N) Rovný C Zakřivený C R 1874 SS K325 82, ,1 34, , SS K , ,1 34, , SS K , ,1 34, , SS K , ,1 34, ,40 POZNÁMKY K MATERIÁLŮM základní ocelový válečkový řetěz, ocelová vrchní destička 1874 A - základní ocelový válečkový řetěz, vrchní destička z nerez oceli 1874 SS - základní válečkový řetěz z nerez oceli, vrchní destička z nerez oceli
