VIP X1600 XF Vysoce výkonný modulární videokodér

Transkript

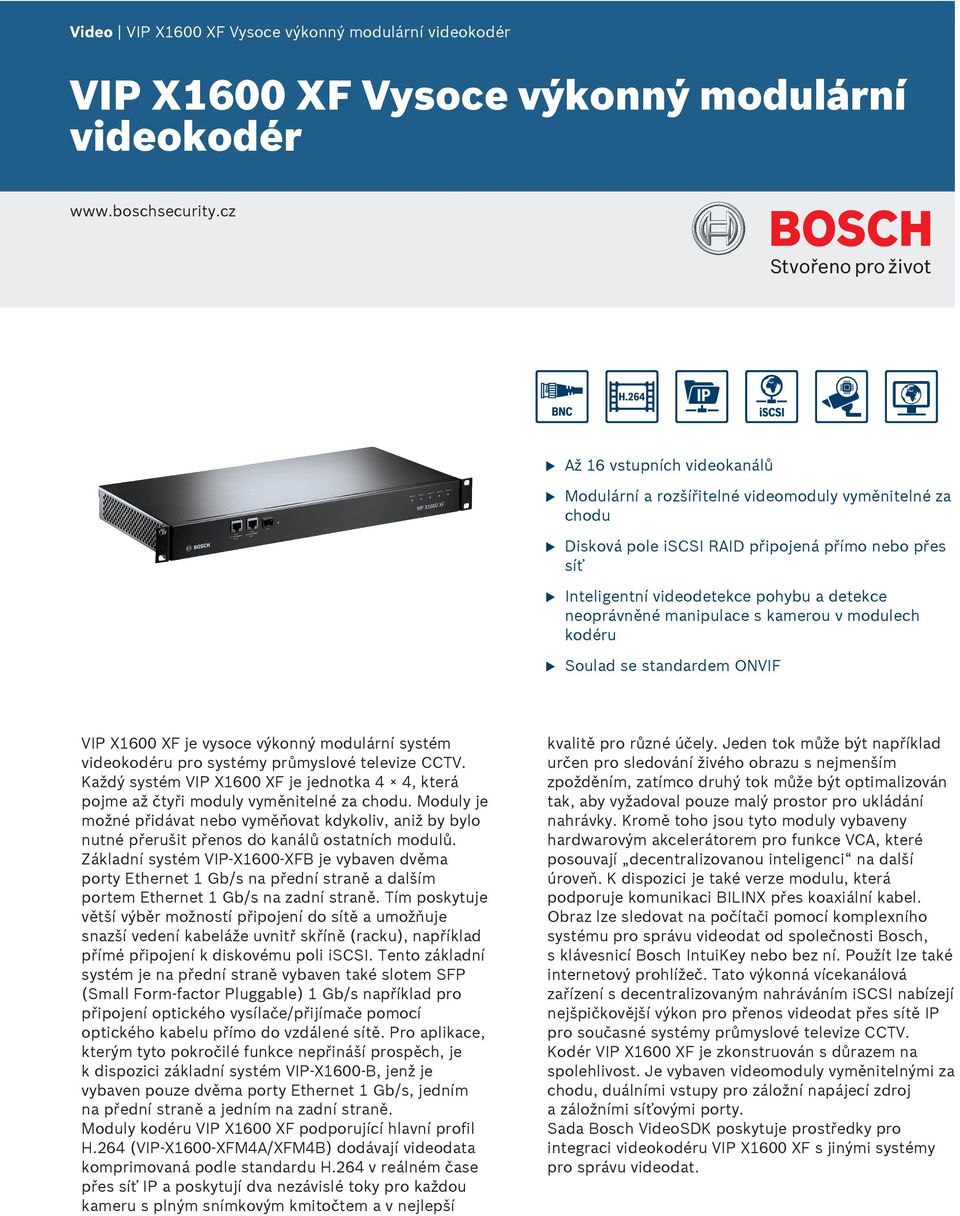

1 Video VIP X1600 XF Vysoce výkonný modlární videokodér VIP X1600 XF Vysoce výkonný modlární videokodér Až 16 vstpních videokanálů Modlární a rozšířitelné videomodly vyměnitelné za chod Disková pole iscsi RAID připojená přímo nebo přes síť Inteligentní videodetekce pohyb a detekce neoprávněné maniplace s kamero v modlech kodér Solad se standardem ONVIF VIP X1600 XF je vysoce výkonný modlární systém videokodér pro systémy průmyslové televize CCTV. Každý systém VIP X1600 XF je jednotka 4 4, která pojme až čtyři modly vyměnitelné za chod. Modly je možné přidávat nebo vyměňovat kdykoliv, aniž by bylo ntné přeršit přenos do kanálů ostatních modlů. Základní systém VIP X1600 XFB je vybaven dvěma porty Ethernet 1 Gb/s na přední straně a dalším portem Ethernet 1 Gb/s na zadní straně. Tím poskytje větší výběr možností připojení do sítě a možňje snazší vedení kabeláže vnitř skříně (rack), například přímé připojení k diskovém poli iscsi. Tento základní systém je na přední straně vybaven také slotem SFP (Small Form-factor Plggable) 1 Gb/s například pro připojení optického vysílače/přijímače pomocí optického kabel přímo do vzdálené sítě. Pro aplikace, kterým tyto pokročilé fnkce nepřináší prospěch, je k dispozici základní systém VIP X1600 B, jenž je vybaven poze dvěma porty Ethernet 1 Gb/s, jedním na přední straně a jedním na zadní straně. Modly kodér VIP X1600 XF podporjící hlavní profil H.264 (VIP X1600 XFM4A/XFM4B) dodávají videodata komprimovaná podle standard H.264 v reálném čase přes síť IP a poskytjí dva nezávislé toky pro každo kamer s plným snímkovým kmitočtem a v nejlepší kvalitě pro různé účely. Jeden tok může být například rčen pro sledování živého obraz s nejmenším zpožděním, zatímco drhý tok může být optimalizován tak, aby vyžadoval poze malý prostor pro kládání nahrávky. Kromě toho jso tyto modly vybaveny hardwarovým akcelerátorem pro fnkce VCA, které posovají decentralizovano inteligenci na další úroveň. K dispozici je také verze modl, která podporje komnikaci BILINX přes koaxiální kabel. Obraz lze sledovat na počítači pomocí komplexního systém pro správ videodat od společnosti Bosch, s klávesnicí Bosch IntiKey nebo bez ní. Požít lze také internetový prohlížeč. Tato výkonná vícekanálová zařízení s decentralizovaným nahráváním iscsi nabízejí nejšpičkovější výkon pro přenos videodat přes sítě IP pro sočasné systémy průmyslové televize CCTV. Kodér VIP X1600 XF je zkonstrován s důrazem na spolehlivost. Je vybaven videomodly vyměnitelnými za chod, dálními vstpy pro záložní napájecí zdroj a záložními síťovými porty. Sada Bosch VideoSDK poskytje prostředky pro integraci videokodér VIP X1600 XF s jinými systémy pro správ videodat.

2 2 VIP X1600 XF Vysoce výkonný modlární videokodér Přehled systém 1 Kodér VIP X1600 XF s až 16 analogovými kamerami, úložištěm iscsi připojeným do sítě nebo poze tokem dat 2 2 kodér VIP X1600 XF s až 16 analogovými kamerami 3 Přímo připojené diskové pole iscsi RAID 4 Diskové pole iscsi RAID připojené do sítě 5 Server NVR s připojením přes rozhraní SCSI k velmi velkém diskovém poli RAID 6 Stanice správy s klávesnicí IntiKey 7 Dekodéry VIDEOJET 8 Monitory Fnkce Flexibilita Kodér VIP X1600 XF podporje externí úložiště připojené bď přímo k jednotce (decentralizované nahrávání), nebo přes síť IP k centralizovaném síťovém videorekordér (NVR). Při decentralizovaném nahrávání je diskové pole iscsi RAID připojeno přímo ke kodér VIP X1600 XF, takže výkonnost nahrávání systém je zcela nezávislá na výkon sítě. Úložiště iscsi RAID možňje kodér VIP X1600 XF, aby složil jako běžný digitální videorekordér a zajišťoval tok vysoce kvalitního živého obraz v celé síti. Kodér VIP X1600 XF podporje Bosch Video Recording Manager, flexibilní a přizpůsobitelný software pro správ nahrávání od společnosti Bosch. Software možňje flexibilní přiřazování místa pro kládání nahrávek na úrovni kamery, které zahrnje vyrovnávání zatížení a patřičné záložní prostředky.software Bosch Video Recording Manager je k dispozici jako samostatný systém nebo je integrován do systém Bosch Video Management System. Dal Streaming Modly kodér VIP X1600 XF požívají Dal Streaming ke generování dvo nezávislých toků videodat přes síť IP pro každý kanál, pokd je k dispozici dostatečný výpočetní výkon. Tím je možněno sledování a nahrávání obraz ve dvo různých úrovních kvality, aby se optimalizovalo vyžití místa na disk a šířky pásma. Při poplach moho kodéry odesílat ové zprávy s příloho ve formě snímků formát JPEG. Dální nahrávání Můžete nahrávat toky nezávisle na sobě na různá média. Videodata tak lze nahrávat například centrálně na jednotky iscsi, jejichž správ zajišťje aplikace VRM Video Recording Manager, a pro účely zálohování na místní médim. Profily nahrávání Modly kodér jso vybaveny vysoce flexibilním časovačem nahrávání, který poskytje až deset programovatelných profilů nahrávání a možňje individální přiřazování profilů jednotlivým kamerám. Záslho těchto profilů je možné zvýšit snímkový kmitočet i rozlišení pro poplachy, čímž se šetří místo pro kládání nahrávek v době, kdy není aktivován poplach. Zabezpečení přístp Modly VIP X1600 XF nabízejí různé úrovně zabezpečení pro přístp k síti, jednotce a datovým kanálům. Kromě až tříúrovňové ochrany heslem podporje ověřování 802.1x pomocí server RADIUS rčeného k identifikaci. Přístp prostřednictvím internetového prohlížeče můžete zabezpečit protokolem HTTPS s požitím certifikát SSL, který je ložen přímo v jednotce. Pro zajištění celkové ochrany dat lze po aplikaci licence pro šifrování, která je vázána na místo požívání, každý komnikační kanál pro videodata, adiodata nebo sériový vstp/výstp nezávisle šifrovat podle standard AES se 128bitovými klíči. Inteligence Záslho integrované analýzy obsah obraz posiljí modly kodér VIP X1600 XF koncepci decentralizované inteligence, v níž jednotlivá okrajová zařízení získávají vyšší mír inteligence. Modl kodér VIP X1600 XF je dodáván s integrovano videodetekcí pohyb MOTION+. Tento algoritms detekce pohyb je založen na změně obrazových bodů a zahrnje možnosti filtrování velikosti objektů a důmyslno fnkci detekce neoprávněné maniplace. Společnost Bosch nabízí pokročilejší aplikace analýzy obsah obraz (VCA) společně s inteligentní analýzo obraz (IVA). Algoritms IVA licencovaného doplňk je založen na technologii digitálního zpracování obraz, která požívá víceúrovňovo analýz změn obrazových bodů, strktry a pohyb (trajektorie).

3 3 VIP X1600 XF Vysoce výkonný modlární videokodér Sledování Videodata z modl kodér VIP X1600 XF lze sledovat na počítači pomocí webového prohlížeče nebo v systém Bosch Video Management System, případně můžete modl integrovat do jiného systém pro správ videodat. Směrováním videodat přes síť IP do vysoce výkonného dekodér VIDEOJET nebo monitorové stěny lze zobrazit obraz s maximální čistoto. Snadná aktalizace Modly VIP X1600 XF je možné vzdáleně aktalizovat, kdykoli je k dispozici nový firmware. Tím je zajištěna nepřetržitá aktálnost prodktů a ochrana vašich investic s minimálním úsilím. Solad se standardem ONVIF Solad se standardem ONVIF 1.02 a specifikací Profile S standard ONVIF zajišťje vzájemno spolpráci mezi síťovými videoprodkty bez ohled na jejich výrobce. Navíc firmware zařízení podporje veškeré požitelné fnkce specifikace ONVIF 2.2. Zařízení vyhovjící standard ONVIF si moho předávat živý obraz, zvk, metadata a informace pro řízení. Tato zařízení jso atomaticky rozpoznána a připojena k síťovým aplikacím, jako jso systémy správy videodat. Certifikáty a osvědčení AU AS/NZS 3548 JP Osvědčení VCCI-3/ Třída B Certifikace Evropa CE VIP X1600 XF CE CE VIP X1600 XFM4 VIP X1600 Napájecí zdroj USA UL Adresář certifikací online UL (odkaz) Čína CCC VIP X1600 Napájecí zdroj Poznámky k instalaci/konfigraci Modly kodér H.264 (VIP X1600 XFM4A/XFM4B) Všechny modly kodér H.264 jso opatřeny čtyřmi kamerovými vstpy, které podporjí Dal Streaming. Poskytjí hardware vyhrazený pro kódování a analýz obsah obraz (VCA), takže nemají žádná omezení týkající se nastavení snímkového kmitočt a rozlišení ani pro Dal Streaming: Tok 1 Tok 2 Bezpečnost Systém IEC IEC EN CIF/D1 30 snímků/s 30 snímků/s CIF 30 snímků/s 30 snímků/s snímky/s = snímkový kmitočet stanovený v počt snímků za seknd Pohled zepřed na základní systémy Elektromagnetická kompatibilita EU EN Video- a adiozařízení EN EN Systémy EPS EN VIP-X1600-XFB 1 2 záložní port 10/100/1000 Base T Gigabit Ethernet 2 1 slot SFP pro další rozhraní Gigabit Ethernet, např. pro připojení přes optický kabel 3 5 stavový indikátor LED EN EN55022 ITE EN55024 ITE EN VIP-X1600-B EN EN EN US FCC 47 CFR, kapitola 1, část 15

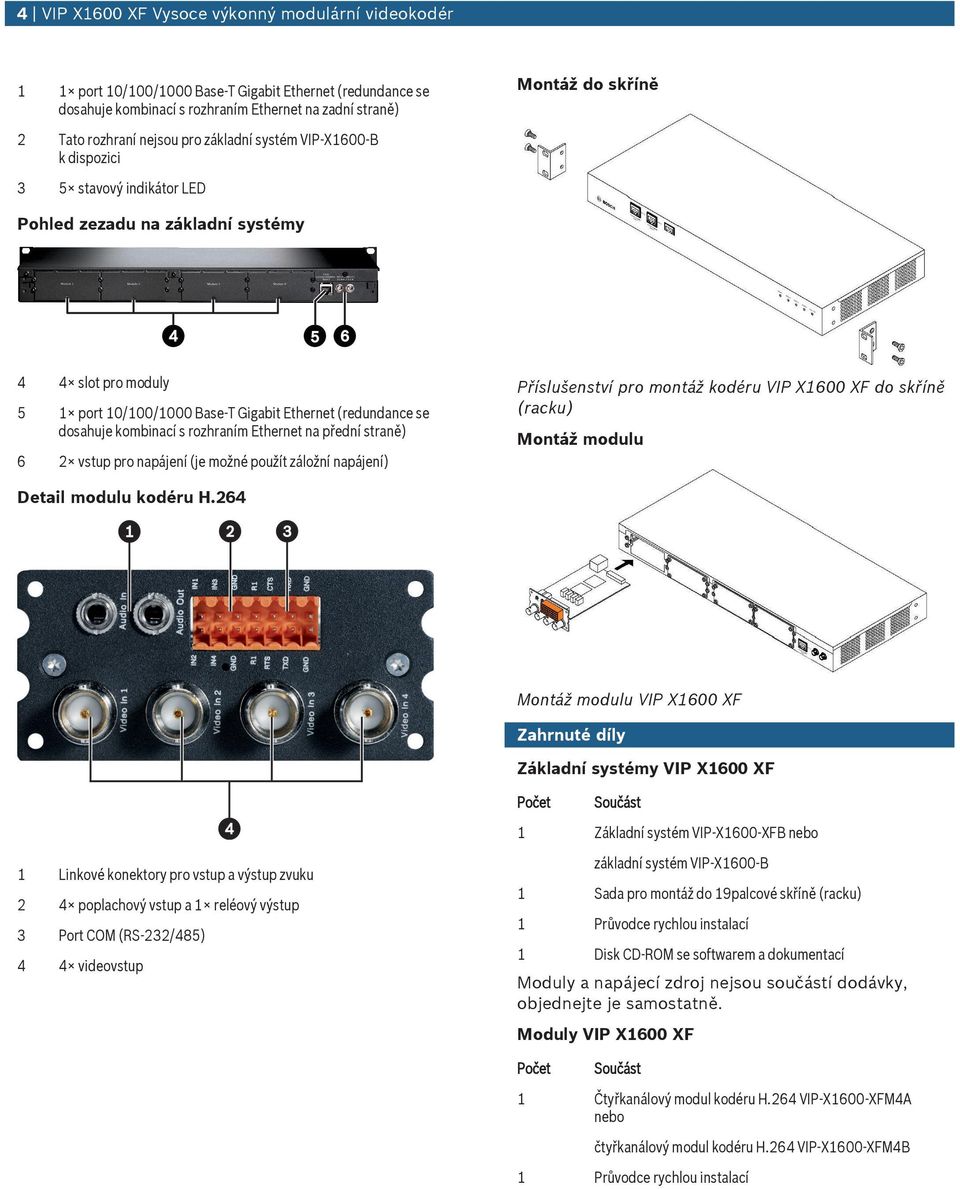

4 4 VIP X1600 XF Vysoce výkonný modlární videokodér 1 1 port 10/100/1000 Base T Gigabit Ethernet (redndance se dosahje kombinací s rozhraním Ethernet na zadní straně) Montáž do skříně 2 Tato rozhraní nejso pro základní systém VIP X1600 B k dispozici 3 5 stavový indikátor LED Pohled zezad na základní systémy 4 4 slot pro modly 5 1 port 10/100/1000 Base T Gigabit Ethernet (redndance se dosahje kombinací s rozhraním Ethernet na přední straně) 6 2 vstp pro napájení (je možné požít záložní napájení) Příslšenství pro montáž kodér VIP X1600 XF do skříně (rack) Montáž modl Detail modl kodér H.264 Montáž modl VIP X1600 XF Zahrnté díly Základní systémy VIP X1600 XF 1 Linkové konektory pro vstp a výstp zvk 2 4 poplachový vstp a 1 reléový výstp 3 Port COM (RS 232/485) 4 4 videovstp Počet Sočást 1 Základní systém VIP X1600 XFB nebo základní systém VIP X1600 B 1 Sada pro montáž do 19palcové skříně (rack) 1 Průvodce rychlo instalací 1 Disk CD-ROM se softwarem a dokmentací Modly a napájecí zdroj nejso sočástí dodávky, objednejte je samostatně. Modly VIP X1600 XF Počet Sočást 1 Čtyřkanálový modl kodér H.264 VIP-X1600-XFM4A nebo čtyřkanálový modl kodér H.264 VIP-X1600-XFM4B 1 Průvodce rychlo instalací

5 5 VIP X1600 XF Vysoce výkonný modlární videokodér Samostatný napájecí zdroj pro kodér VIP X1600 XF Počet Sočást 1 Samostatný napájecí zdroj VIP X1600 PS (k dispozici jso verze pro EU/USA, Velko Británii a Astrálii) 1 Síťová šňůra (pro EU/USA, po jedné) Technické specifikace Základní systémy Napájení Elektrické hodnoty Inpt (Vstp) 100 až 240 V AC, 47 až 63 Hz, 1,6 A Otpt (Výstp) Mechanické hodnoty Rozměry (v š h) 12 V DC, max. 5 A Hmotnost Přibližně 0,4 kg mm (bez vývod kabel) Konektory IEC 320, Switchcraft 760 Prostředí Provozní teplota Skladovací teplota Relativní vlhkost Síťový model VIP X1600 XFB Ethernet SFP Protokoly 0 C až +50 C -40 C až +85 C 10 až 95 %, bez kondenzace Tři porty 10/100/1000 Base T (2 na přední straně, 1 na zadní straně), atomatické rozeznání (atosensing), poloviční/plný dplex, konektor RJ45 Slot SFP (Small Form-factor Plggable) 1 Gb/s na přední straně IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP, IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, SMTP, iscsi, UPnP (SSDP), RSTP Mechanické hodnoty Rozměry (v š h) Barevný režim Hmotnost Prostředí mm (bez držáků) Matně černá Přibližně 4,0 kg se 4 modly Provozní teplota 0 C až +50 C Skladovací teplota 0 C až +50 C Relativní vlhkost Vyzařované teplo 0 až 95 %, bez kondenzace Maximálně 170 BTU/h Modly kodér H.264 (VIP X1600 XFM4A/XFM4B) Vstp/výstp Obraz Zvk Poplach Relé 4 vstp Konektor BNC Impedance 75 ohmů, přepínatelná Signál Analogový kompozitní, 0,7 až 1,2 Všš, NTSC nebo PAL 2 monofonní linkový vstp, 1 monofonní linkový výstp Konektor 2 stereofonní konektor 3,5 mm Signál na linkovém vstp Signál na linkovém výstp Typicky 9 kiloohmů, max. 5,5 Všš 3,0 Všš při 10 kiloohmech / typicky 1,7 Všš při 16 ohmech 4 vstp Konektor Svorka (neizolovaný spínací kontakt) Aktivační odpor Max. 10 ohmů 1 výstp Konektor Svorka Signál 30 Všš (SELV), 0,2 A Port COM Svorka, RS 232/422/485 Síťový model VIP X1600 B Ethernet Protokoly Dva porty 10/100/1000 Base T (1 na přední straně, 1 na zadní straně), atomatické rozeznání (atosensing), poloviční/plný dplex, konektor RJ45 IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP, IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, SMTP, iscsi, UPnP (SSDP), RSTP Obraz Standardy H.264 MP, H.264 BP+ (ISO/IEC ) M JPEG Rychlosti přenos dat Rozlišení 9,6 kb/s až 6 Mb/s na kanál (MP) 9,6 kb/s až 2,5 Mb/s na kanál (BP+) Horizontální vertikální PAL/NTSC 4CIF/D /480 (25/30 snímků/s) 2CIF /240 (25/30 snímků/s)

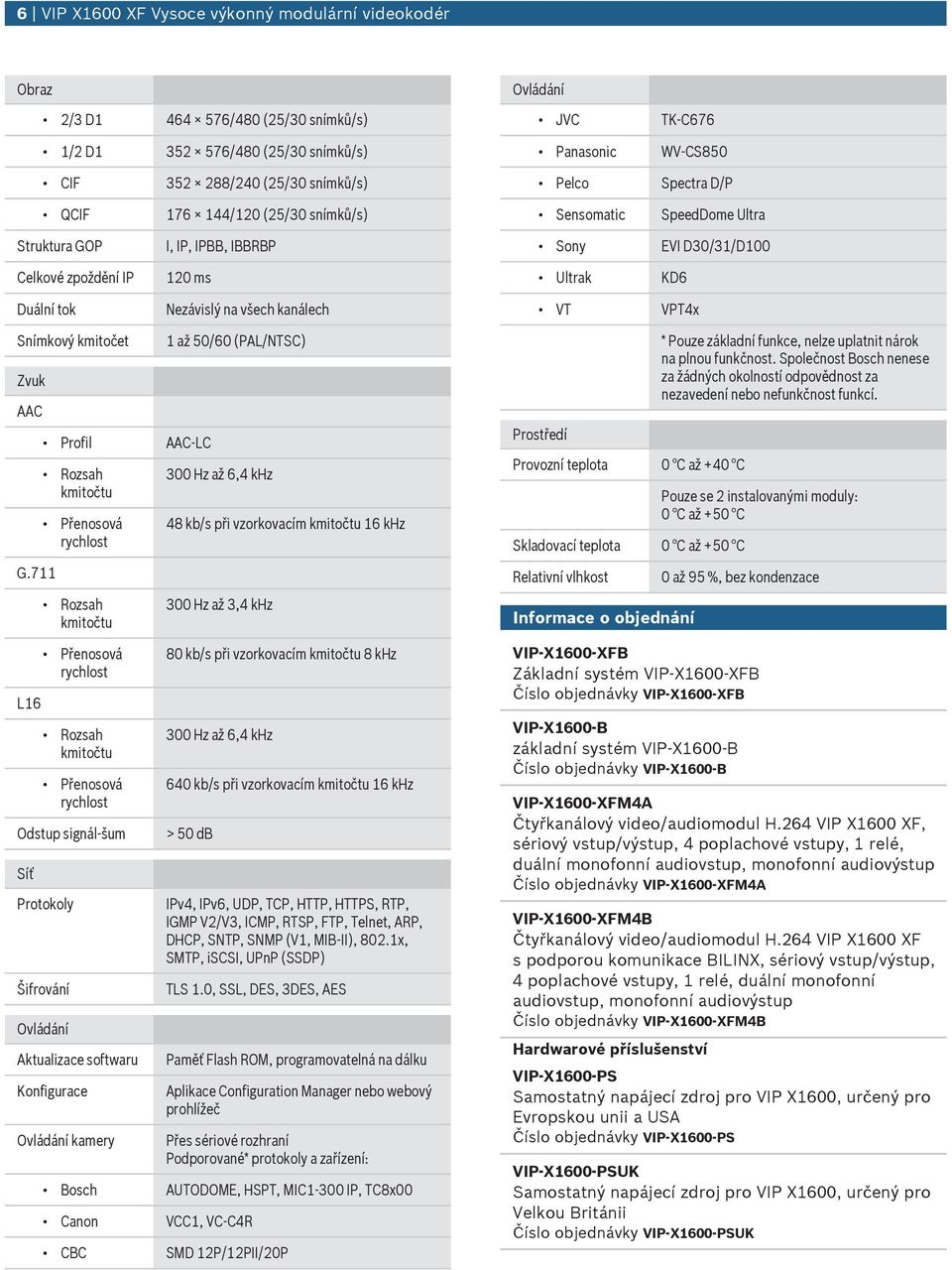

6 6 VIP X1600 XF Vysoce výkonný modlární videokodér Obraz 2/3 D /480 (25/30 snímků/s) 1/2 D /480 (25/30 snímků/s) CIF /240 (25/30 snímků/s) QCIF /120 (25/30 snímků/s) Ovládání JVC TK-C676 Panasonic WV-CS850 Pelco Spectra D/P Sensomatic SpeedDome Ultra Strktra GOP Celkové zpoždění IP Dální tok I, IP, IPBB, IBBRBP 120 ms Nezávislý na všech kanálech Sony EVI D30/31/D100 Ultrak KD6 VT VPT4x Snímkový kmitočet Zvk AAC G.711 L16 Profil AAC-LC Rozsah kmitočt Přenosová rychlost Rozsah kmitočt Přenosová rychlost Rozsah kmitočt Přenosová rychlost Odstp signál-šm Síť Protokoly Šifrování Ovládání Aktalizace softwar Konfigrace Ovládání kamery 1 až 50/60 (PAL/NTSC) 300 Hz až 6,4 khz 48 kb/s při vzorkovacím kmitočt 16 khz 300 Hz až 3,4 khz 80 kb/s při vzorkovacím kmitočt 8 khz 300 Hz až 6,4 khz 640 kb/s při vzorkovacím kmitočt 16 khz > 50 db IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP, IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB II), 802.1x, SMTP, iscsi, UPnP (SSDP) TLS 1.0, SSL, DES, 3DES, AES Paměť Flash ROM, programovatelná na dálk Aplikace Configration Manager nebo webový prohlížeč Přes sériové rozhraní Podporované* protokoly a zařízení: Bosch AUTODOME, HSPT, MIC1 300 IP, TC8x00 Canon VCC1, VC-C4R CBC SMD 12P/12PII/20P Prostředí Provozní teplota 0 C až +40 C Skladovací teplota 0 C až +50 C Relativní vlhkost Informace o objednání * Poze základní fnkce, nelze platnit nárok na plno fnkčnost. Společnost Bosch nenese za žádných okolností odpovědnost za nezavedení nebo nefnkčnost fnkcí. Poze se 2 instalovanými modly: 0 C až +50 C 0 až 95 %, bez kondenzace VIP X1600 XFB Základní systém VIP X1600 XFB objednávky VIP-X1600-XFB VIP X1600 B základní systém VIP X1600 B objednávky VIP-X1600-B VIP-X1600-XFM4A Čtyřkanálový video/adiomodl H.264 VIP X1600 XF, sériový vstp/výstp, 4 poplachové vstpy, 1 relé, dální monofonní adiovstp, monofonní adiovýstp objednávky VIP-X1600-XFM4A VIP-X1600-XFM4B Čtyřkanálový video/adiomodl H.264 VIP X1600 XF s podporo komnikace BILINX, sériový vstp/výstp, 4 poplachové vstpy, 1 relé, dální monofonní adiovstp, monofonní adiovýstp objednávky VIP-X1600-XFM4B Hardwarové příslšenství VIP X1600 PS Samostatný napájecí zdroj pro VIP X1600, rčený pro Evropsko nii a USA objednávky VIP-X1600-PS VIP X1600 PSUK Samostatný napájecí zdroj pro VIP X1600, rčený pro Velko Británii objednávky VIP-X1600-PSUK

7 7 VIP X1600 XF Vysoce výkonný modlární videokodér VIP X1600 PSAU Samostatný napájecí zdroj pro VIP X1600, rčený pro Astrálii objednávky VIP-X1600-PSAU DSA-N2E6X2-08AT Diskové pole iscsi DSA řady E, základní jednotka, 8 2 TB objednávky DSA-N2E6X2-08AT DSA-N2E6X2-12AT Diskové pole iscsi DSA řady E, základní jednotka, 12 2 TB objednávky DSA-N2E6X2-12AT Softwarové příslšenství Licence pro analýz IVA pro čtyřkanálový kodér Softwarová licence IVA 4.xx/5.xx VCA pro čtyřkanálový kodér (e licence) objednávky MVC-FIVA4-ENC4 128bitové šifrování AES pro BVIP Licence pro 128bitové šifrování AES pro BVIP, vázaná na místo požívání. Tato licence je vyžadována poze jedno pro každo instalaci. Umožňje šifrovano komnikaci mezi zařízeními a stanicemi správy BVIP. objednávky MVS-FENC-AES Zastopeno společností: Czech Repblic Bosch Secrity Systems s.r.o. Pod Višňovko 1661/ Praha 4, Česká Repblika Tel.: Fax: cz.secritysystems@bosch.com Bosch Secrity Systems s.r.o Údaje se moho změnit bez předchozího pozornění cs, V10, 08. Srp 2013
