CAM HSM Works Referenční příručka

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "CAM HSM Works Referenční příručka"

Transkript

1 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Střední průmyslová škola, Praha 10, Na Třebešíně 2299 CAM HSM Works Referenční příručka Podpůrné materiály pro výuku CAD/CAM Praha listopad 2012

2 Učební texty HSM Works SPŠ Praha 10, Na Třebešíně 2299 Všechna práva vyhrazena. Tento výukový materiál slouží pro vnitřní potřebu SPŠ Praha 10, žákům kteří absolvují výuku zaměření CNC v autorizovaném školícím centru. Tento materiál nesmí být dále rozšiřován bez souhlasu SPŠ Praha 10, Na Třebešíně

3 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Obsah 1 Úvod Přehled Prvotřídní dráhy nástrojů Plná asociativita Obrábění sestav Stránka vlastností Operace 2D obrábění Vrtání Vrták Tool nástroj Geometrie Výšky Průchody Výšky vrtání Od vršku díry a Od spodku díry Průvodce vrtáním Kontura Sražení Ostré vnější rohy Kapsa Kruhové kapsování Zbytkové obrábění Čelní plochy Průchody Napojování Výchozí hranice polotovaru Odsazení polotovaru Sousledné a nesousledné obrábění Adaptivní obrábění Obrábění otevřených kapes Čelní obrábění pomocí strategie 2D Adaptivní Operace 3D obrábění Rovnoběžné Kontura

4 Učební texty HSM Works Obrábění tenkých stěn Vodorovné obrábění Tužkové Bitangentní úhel Rovnoměrné konstantní stranový krok Spirálové Režimy spirálového dokončování Paprskové Kapsa Hrubování jádra Mělké průchody Adaptivní Mělké oblasti Drážkovací obrábění Obrábění Společné frézovací prvky Axiální odsazení průchodu Hranice omezující dotykové body nástroje Hlídané plochy Pouze kontakt Výška posuvu Optimalizace posuvu Detekce rovných oblastí Výšky Mapování rychlého posuvu Výška nadzvednutí Minimální poloměr obrábění Záložka dříku Detekovat délku nástroje Mělké oblasti Omezení sklonu Vyhlazování Zaoblení Frézování směrem nahorů/dolů

5 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT 5 Dodatečné funkce Simulace Verifikace HSMWorks Editor

6 Učební texty HSM Works 1 Úvod. HSMWorks je od základu vytvořen pro práci uvnitř programu SolidWorks. Zkušení uživatelé budou schopni během několika minut vytvářet dráhy nástrojů o vysoké kvalitě. Uživatelé ocení nesrovnatelné 2D a 3D CAD schopnosti programu SolidWorks. Prostředí HSMWorks je vytvořeno pro uživatele SolidWorks a zároveň pro programátory CAM. Programátoři ocení, že dráhy nástrojů programu HSMWorks využívají výhody nejnovějších technologií. 1.1 Přehled. HSMWorks je perfektní volbou pro: Je to snadno ovladatelný CAD/CAM systém. Pro výrobu forem, která vyžaduje nejnovější metody pro tvorbu drah nástrojů. Uživatelé SolidWorks, kteří chtějí rozšířit svůj současný program o další užitečné funkce Prvotřídní dráhy nástrojů. HSMWorks je zaměřen na tvorbu co nejplynulejších drah nástroje, pro zajištění snížení času obrábění, zlepšení kvality povrchu, snížení opotřebení nástroje, a prodloužení životnosti nástroje. HSMWorks obsahuje všechny základní obráběcí operace, jako jsou rovnoběžné, konturové, kapsovací, tužkové atd. A dále posouvá tyto operace o krok dál pomocí vytváření vyhlazených přejezdových pohybů, což způsobí snížení obráběcího času a zvýšení životnosti nástrojů Plná asociativita. Určení obráběné geometrie a parametrů se provádí výběrem objektů přímo z modelu SolidWorks. To způsobí plnou asociativitu mezi modelem SolidWorks a obráběcími operacemi. Jakákoliv změna na modelu se automaticky projeví v drahách nástrojů Obrábění sestav. HSMWorks podporuje obrábění jak v díle tak v sestavách. Data obrábění mohou být uložena přímo v dílech nebo v sestavách. Jakmile technolog obdrží aktualizovaný díl, jednoduše aktualizuje dráhy nástroje dle nového modelu, což proběhne automaticky díky asociativitě. 1.2 Stránka vlastností. Tyto stránky vlastností pro všechny frézovací operace mají podobný vzhled. Nastavení obrábění jsou rozděleny do pěti záložek, které poskytují rychlý přístup k navigaci mezi nastaveními a výrazně snižuje množství potřebné rolování. Záložka Geometrie na stránce vlastností pro operaci Konturové dokončování. 6

7 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Nástroj Tato záložka umožní výběr nástroje pro operaci. Nástroj je možné upravit v knihovně nástrojů, a je možné nastavit posuvy, otáčky pro operaci. Geometry Tato záložka obsahuje veškerý výběr základní geometrie a určuje co bude obráběno a kde. V závislosti na typu operace zde boudou dostupné následující skupiny: Geometrie, Hranice obrábění, Skon, Zbytkové obrábění, Orientace nástroje, Model a Hlídané plochy. Úrovně Tato záložka řídí výšky operace. V základu toto řídí hlavně úrovně Z pro operaci a v závisloti na operaci umožní vybrat následující úrovně: Bezpečná výška, Výška návratu, Výška posuvu, Vršek a Spodek. Průchody Tato záložka řídí jak bude vytvořena aktuální dráha nástroje. Parametry na této záložce jsou: Tolerance, Stranový krok, Krok dolů, Přídavek, Zoblení a Vyhlazení. Napojování Tato záložka řídí jak budou vytvořeny neřezné pohyby nástroje. Parametry na této záložce jsou: Způsob návratu, Bezpečná vzdálenost, Nájezd a Odjezd, Rampa, Přejezdy a Vstupní pozice. 2 Operace 2D obrábění. 2.1 Vrtání. Operace vrtání, zahloubení, závitování atd. Všechny operace jsou založené na bodech, včetně navrtání, hlubokého vrtání s přerušením špony atd Vrták Vrtací operace poskytují přístup k velkému rozsahu různých cyklů pro vrtání, řezání závitů a vytváření otvorů. Včetně: Vrtání - vrtání G81 s rychloposuvem ven. Zahlubování - vrtání G82 s časovou prodlevou na dně a rychloposuvem ven. Lámání třísky - Lámání třísky s odskokem a částečným návratem mezi záběry. Hluboké vrtání - Hluboké vrtání s přerušováním a plným návratem mezi záběry. 7

8 Učební texty HSM Works Závitování - závitování (G84/G74). Otáčky a posuvy jsou synchronizovány. Závitování s lámáním třísek - Závitování s lámáním třísek. Vystružování - vystružování (cyklus G85) s posuvem ven. Vyvrtání - vyvrtání s časovou prodlevou na dně a posuvem ven. Zastavit vrtání - Vrtání (cyklus G86) se zastavením vřetene na spodku a rychloposuvem ven. Jemné vyvrtání - jemné vyvrtání s odskokem od stěny díry. Zpětné-vyvrtání - vyvrtání od zadu. Frézování kruhové kapsy - Frézování kruhové kapsy. Vrtací frézování - Vrtací frézování. Frézování závitu - Frézování závitu. Vstupní geometrie pro tyto cykly může být vybrána přímo z prvků jako část geometrie a obdobně jako u ostatních 2D operací může být vstupní geometrie vybrána ze skici. Např. středové body oblouků. Při práci s modely je nejjednodušší způsob použití funkce pro vrtání přímý výběr válcové plochy otvorů. Tím se automaticky nastaví správná výška a hloubka pro každý otvor. Zároveň to umožňuje umístění otvorů v rozdílných rovinách a s rozdílnými hloubkami v jedné operaci vrtání. Při vrtání otvorů z válcových ploch je dostupné nastavení "Vybrat stejný průměr", které umožňuje snadný - a automatický - výběr více stejných otvorů Tool nástroj. Chlazení - typ chlazení použitý pro nástroj. Otáčky vřetene - otáčky vřetena (ot/min.) Řezná rychlost - otáčky vyjádřené jako řezná rychlost. Otáčky vřetene rampy - otáčky vřetena při provádění pohybů rampy. Pracovní posuv - posuv použitý pro řezné pohyby. Posuv na zub - pracovní posuv vyjádřen jako posuv na zub. Posuv nájezdu - posuv pro nájezd do řezného pohybu. Posuv odjezdu - posuv pro odjezd z řezného pohybu. Posuv rampy - posuv pro zavrtání do materiálu po šroubovici. Posuv zanoření - posuv pro přímé zavrtání do materiálu. Posuv návratu - posuv pro návrat při nepoužití rychloposuvu (G0/FMAX) Posuv na Otáčku - posuv zavrtání vyjádřen jako posuv na otáčku. 8

9 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Geometrie. Tolerance porovnání - použito při porovnání dvou entit, zda jsou stejné, například, zda dvě díry mají stejný průměr. Parametr rozšíření. Pouze zobrazí kdy je zapnut mód rozšíření Automatické sloučení segmentů děr Seřadit podle hloubky - určuje, že otvory musí být setříděny dle Z úrovní. Optimalizovat pořadí - určuje, že otvory by by měly být setříděny tak, aby byla minimalizována vzdálenost obrábění. Seřadit Zevnitř-Ven Výběr orientace nástroje - určuje jak je určená orientace nástroje. Obrátit osu Z Použít WCS je výchozí nastavení a používá souřadný systém obrobku (WCS) aktuální úlohy pro orientaci nástroje. Použít bod & rovinu nastaví orientaci nástroje pro tuto operaci z libovolného vybraného bodu a roviny jako počátku a orientace. Použít souřadný systém nastaví orientaci nástroje pro tuto operaci z libovolného souřadného systému v modelu. Převezme počátek i orientaci souřadného systému z modelu. Použijte pokud model neobsahuje vhodný bod & rovinu pro vaší operaci Výšky. Režim bezpečné výšky - bezpečná výška je první výška na kterou se nástroj pohybuje rychloposuvem při pohybu na začátek řezné dráhy Bezpečná výška Od výšky návratu: přírůstková vzdálenost od Výšky návratu. Od výšky posuvu: přírůstková vzdálenost od Výšky posuvu. Od vršku: přírůstková vzdálenost od Vršku. Od spodku: přírůstková vzdálenost od Spodku. Od vršku modelu: přírůstková vzdálenost od Vršku modelu. Od spodku modelu: přírůstková vzdálenost od Spodku modelu. Od vršku polotovaru: přírůstková vzdálenost od Vršku polotovaru. Od spodku polotovaru: přírůstková vzdálenost od Spodku polotovaru. Od kontury: přírůstková vzdálenost od Kontury vybrané na modelu. Od výběru: přírustkové odsazení od Bodu (vrcholu), Hrany nebo Povrchu vybraném na modelu. Absolutně (Od počátku): absolutní vzdálenost od Počátku, který je určen v Projektu nebo v Orientaci nástroje u operace. 9

10 Učební texty HSM Works Reference bezpečné výšky Odsazení bezpečné výšky - odsazení bezpečné výšky je použito a je relativní k výběru bezpečné výšky v rozvinovacím seznamu nahoře. Výška návratu. Režim výšky návratu - režim výšky návratu nastaví výšku do které nástroj dojede před dalším obráběcím průchodem. Režim výšky návratu by měl být nastaven nad Výška posuvu a Vršek. Režim výšky návratu je použit spolu s dalšími výškami. Výška návratu Od vršku: přírůstková vzdálenost od Vršku. Od spodku: přírůstková vzdálenost od Spodku. Od vršku modelu: přírůstková vzdálenost od Vršku modelu. Od spodku modelu: přírůstková vzdálenost od Spodku modelu. Od vršku polotovaru: přírůstková vzdálenost od Vršku polotovaru. Od spodku polotovaru: přírůstková vzdálenost od Spodku polotovaru. Od kontury: přírůstková vzdálenost od Kontury vybrané na modelu. Od výběru: přírustkové odsazení od Bodu (vrcholu), Hrany nebo Povrchu vybraném na modelu. Absolutně (Od počátku): absolutní vzdálenost od Počátku, který je určen v Projektu nebo v Orientaci nástroje u operace. Reference výšky návratu Odsazení výšky návratu - odsazení výšky návratu je použito a je relativní k vybranému režimu výšky návratu v rozbalovacím seznamu nahoře. Výška posuvu: Režim výšky posuvu - režim výšky posuvu nastaví výšku pro změnu rychloposuvu na posuv zanoření do dílu. Výška posuvu by měla být nastavena nad Vršek. Vrtací operace použije tuto výšku jako počáteční výšku a jako návratovou výšku. Výška posuvu 10

11 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Od vršku: přírůstková vzdálenost od Vršku. Od spodku: přírůstková vzdálenost od Spodku. Od vršku modelu: přírůstková vzdálenost od Vršku modelu. Od spodku modelu: přírůstková vzdálenost od Spodku modelu. Od vršku polotovaru: přírůstková vzdálenost od Vršku polotovaru. Od spodku polotovaru: přírůstková vzdálenost od Spodku polotovaru. Od kontury: přírůstková vzdálenost od Kontury vybrané na modelu. Od výběru: přírustkové odsazení od Bodu (vrcholu), Hrany nebo Povrchu vybraném na modelu. Absolutně (Od počátku): absolutní vzdálenost od Počátku, který je určen v Projektu nebo v Orientaci nástroje u operace. Reference výšky posuvu Odsazení výšky posuvu - odsazení výšky posuvu je použito a je relativní k výběru režimu výšky posuvu v rozbalovacím seznamu výše. Vršek: Režim vršku - režim vršku nastaví výšku, která popisuje vršek obrábění. Režim vršku by měl být nastaven nad Spodek. Režim vršku je použit spolu s dalším odsazením pro dosažení výšky. Výška vršku Od spodku: přírůstková vzdálenost od Spodku. Od vršku modelu: přírůstková vzdálenost od Vršku modelu. Od spodku modelu: přírůstková vzdálenost od Spodku modelu. Od vršku polotovaru: přírůstková vzdálenost od Vršku polotovaru. Od spodku polotovaru: přírůstková vzdálenost od Spodku polotovaru. Od kontury: přírůstková vzdálenost od Kontury vybrané na modelu. Od výběru: přírustkové odsazení od Bodu (vrcholu), Hrany nebo Povrchu vybraném na modelu. Absolutně (Od počátku): absolutní vzdálenost od Počátku, který je určen v Projektu nebo v Orientaci nástroje u operace. Reference vršku Odsazení vršku - odsazení vršku je použito a je relativní k výběru režimu spodku ze seznamu výše. Spodek: Režim spodku - režim spodku určuje konečnou výšku/hloubku obrábění a nejnižší hloubku do které nástroj v polotovaru klesne. Spodek je zapotřebí nastavit pod Vršek. Spodek je použit spolu s postupnými odsazeními pro dosažení výšky. 11

12 Učební texty HSM Works 12 Výška spodku Od vršku: přírůstková vzdálenost od Vršku. Od vršku modelu: přírůstková vzdálenost od Vršku modelu. Od spodku modelu: přírůstková vzdálenost od Spodku modelu. Od vršku polotovaru: přírůstková vzdálenost od Vršku polotovaru. Od spodku polotovaru: přírůstková vzdálenost od Spodku polotovaru. Od kontury: přírůstková vzdálenost od Kontury vybrané na modelu. Od výběru: přírustkové odsazení od Bodu (vrcholu), Hrany nebo Povrchu vybraném na modelu. Absolutně (Od počátku): absolutní vzdálenost od Počátku, který je určen v Projektu nebo v Orientaci nástroje u operace. Reference spodku Odsazení spodku - odsazení spodku je použito a je relativní k výběru spodku v seznamu výše. Vrtat špičkou skrz dno - zapněte pro provrtání otvoru skrz spodek. Hloubku projetí skrz: Hloubka projetí skrz - určuje jak daleko nástroj vrtá za spodek díry pro zajištění provrtání skrz. Poznámka: Projetí skrz možná zapříčiní, že nástroj najede do držáku, nebo materiálu pod dílem Průchody. Typ cyklu Typ vrtacího cyklu. HSMWorks nabízí mnoho předdefinovaných vrtacích operací. Výběr vrtacího cyklu určuje které parametry mohou být určeny pro vrtací operaci. Vrtání - rychloposuv ven - standardní vrtání doporučené pro vrtání děr s hloubkou menší než trojnásobek průměru použitého nástroje. Zahlubování - prodleva a rychlé odjetí - zahloubí jeden konec dříve vyvrtané díry, kde zahloubení většinou končí rovnou plochou. Prodleva je použita pro zajištění kvalitního povrchu díry. Lámání třísky - částečný návrat - vrtá díry s hloubkou 3x nebo 4x větší než je průměr vrtáku s pravidelným návratem nástroje pro odstranění špon a/nebo zalití díry kapalinou. Toto je také známo jako Přerušované vrtání. Hluboké vrtání - uplný návrat - vrtá díry s hloubkou 3x nebo 4x větší než je průměr vrtáku s úplným návratem nástroje pro odstranění špon a/nebo zalití díry kapalinou. Toto je také známo jako ''Přerušované vrtání. Závitování - vytváří vnitřní pravý/levý závit v kruhové díře vícebodovým nástrojem.

13 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Levé závitování - závitník se otáčí proti směru chodu hodinových ručiček. Pravé závitování - závitník se otáčí po směru chodu hodinových ručiček. Závitování s lámáním třísek Vystružování - vyjet ven Vyvrtání - prodleva a odjetí Zastavit vrtání - zastavit a rychloposuvem vyjet Jemné vyrtání - odskok Zpětné-vyvrtání Kruhové frézování kapes Vrtací frézování Frézování závitu Závitování Přírůstková hloubka: Přírůstková hloubka Hloubka přerušení Hloubka přerušení - určuje hloubku pro první pohyb v materiálu, který zajíždí do materiálu a vyjíždí z něj aby odstranil třísky. Redukce hloubky přerušení: Redukce hloubky přerušení Minimální délka přerušovaného záběru: Minimální délka přerušovaného záběru Celková hloubka obrábění: Rozteč: Celková hloubka obrábění - Určuje hloubku přerušovaného obrábění, která vynutí plné odjetí. Rozteč Vzdálenost pro lámání třísek: Vzdálenost pro lámání třísek Vzdálenost zpětného vyvrtání: Doba prodlevy: Vzdálenost zpětného vyvrtání Prodleva před návratem Doba prodlevy - doba prodlevy v sekundách Určením časové prodlevy se zastaví pohyby všech os na určený čas zatímco vřeteno pokračuje v otáčení určenými otáčkami ot/min. Toto může být použito pro zajištění odstranění špon před návratem a obvykle vede k lepšímu povrchu otvoru. Časová prodleva mezi 1/4 ~ 1 vteřinou je obvykle dostatečná Příklad: Pro prodlevu 1/4s, určete 0.25, nebo 1/4 v tomto poli. 13

14 Učební texty HSM Works Při postprocesingu vrtacího cyklu je určena časová prodleva jako jeden z parametrů (obvykle P), ve většině případů je výstup v milisekundách (ms). časová prodleva 250ms v G82 Při postprocesingu cyklů je časová prodleva zvýstupněna jako regulérní časová prodleva (G4). Pro výpočet minimální časové prodlevy, která zajistí minimálně jednu celou otáčku, použijte hodnotu 60 dělenou otáčkami. Příklad: Při 350ot/min by minimální časová prodleva měla být 60 / 350 = 0.171s, což je zaokrouhleno na 0.2s. Poznámka: Pokud obsluha stroje snížila otáčky při běžícím programu, pak otáčky jsou nižší, ale časová prodleva je stále konstantní. Pro zajištění celé otáčky při snížení otáček na polovinu, časová prodleva se musí zvětšit dvojnásobně. Vyvrtávací odskok: Vyvrtávací odskok - určuje vzdálenost o kterou se vzdálí vrtací tyč od stěny před návratem pro zabránění vzniku drážky. Toto nastavení se používá pouze pro cykly s vrtací tyčí. Orientace vřetene pro odskok: Orientace vřetene pro odskok - orientace vřetena pro použití protáčení. Všimněte si, že ne všechny CNC řídící systémy mají plnou podporu pro řízení orientace vřetena. Průměr: Průměr Počet kroků: Stranový krok: Směr: Použít více kroků Počet kroků - Určuje počet paprskových kroků. Stranový krok Směr Opakovat průchod 14

15 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Výšky vrtání Od vršku díry a Od spodku díry. Pokud vytváříte novou operaci vrtání, výchozí hodnoty pro Vršek a Spodek, jsou "Od vršku díry" a "Od spodku díry". S tímto výchozím nastavením je obráběna celá hloubka vybraných povrchů - a pokud je zapnuto "Auto-spojení segmentů díry", bude obráběna hloubka celé díry. V některých případech možná budete potřebovat vrtat pouze část hloubky díry, a tak výběr "Od vršku díry" pro určení spodku díry je velmi efektivní pro stejnou, například 1mm, od vršku díry pro každou díru nezávisle na umístění díry. Následující obrázek zobrazuje několik možných kombinací nastavení výšek vrtání. Spodek Od spodku díry, automatické spojení segmentů je zapnuto. Spodek Od spodku díry, s aplikovaným odsazením -1 mm. Toto efektivně zavrtá 1 mm dolů od horní hrany díry, pokud je vybrán středící vrták pro výběr několika děr. 15

16 Učební texty HSM Works Průvodce vrtáním. Geometrie. Výběr orientace nástroje - určuje jak je určená orientace nástroje. Použít WCS je výchozí nastavení a používá souřadný systém obrobku (WCS) aktuální úlohy pro orientaci nástroje. Použít bod & rovinu nastaví orientaci nástroje pro tuto operaci z libovolného vybraného bodu a roviny jako počátku a orientace. Použít souřadný systém nastaví orientaci nástroje pro tuto operaci z libovolného souřadného systému v modelu. Převezme počátek i orientaci souřadného systému z modelu. Použijte pokud model neobsahuje vhodný bod & rovinu pro vaší operaci. Obrátit osu Z Režim orientace nástroje: Režim orientace nástroje Limitní úhel Minimální úhel - Nejmenší úhel (od orientace osy Z nástroje) otvorů pro obrobení. Maximální úhel - největší úhel (od osy Z orientace nástroje) otvorů k obrábění. Limitní průměr Minimální průměr - průměr nejmenšího otvoru k obrobení. Maximální průměr - průměr největšího otvoru k obrobení. Zahrnout vrtané otvory Zahrnout vyvrtávané otvory Zahrnout průchozí otvory Zahrnout rozdělené otvory Zahrnout zaoblení Minimalizovat změny osy nástroje Minimalizovat výměny nástrojů Minimalizovat vzdálenost 16

17 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT 2.2 Kontura. Konturou můžete jednoduše obrobit 2D a 3D kontury. Lze vybrat vícenásobné dráhy pro hrubování i dokončování a vícenásobné hloubky pro libovolnou konturu. Obrábění otevřených a uzavřených kontur pomocí vytvoření pomocné geometrie Sražení. Existují dva způsoby využití prvku HSMWorks sražení, závisející na tom, zda CAD model sražení obsahuje, či nikoliv. CAD model bez sražení. CAD model s prvkem sražení. V obou případech můžete použít strategii 2D Kontura pro sražení hrany na modelu. Nejdříve určete a vyberte srážecí frézu. Toto automaticky zapne volbu sražení ve skupině parametrů 2D Kontura, v záložce Průchody. Šířka sražení - šířka (přídavná) sražení. Pro hrany, které nejsou sražené, bude toto konečná šířka sražení. U sražené hrany bude toto přídavné odsazení, podobně jako při použití záporného radiálního přídavku. Odsazení špičky sražení Toto je přidáno k hloubce dráhy nástroje, zatímco drží nástroj v kontaktu s vybranou hranou přizpůsobením radiálního odsazení dráhy nástroje. Pomocí těchto dvou parametrů je možné zvládnout oba typy CAD modelů. V případě, kde hrany nejsou sraženy, nastavíme šířku sražení, a poté přizpůsobíme odsazení špičky dle velikosti použitého nástroje. Pokud model obsahuje sražení, nejjednodušší způsob je vybrat nižší hranu sražení. Toto umístí hranu srážeče na tuto pozici a je zapotřebí pouze přizpůsobit odsazení špičky, pokud nechceme obrábět právě špičkou. 17

18 Učební texty HSM Works Ostré vnější rohy. Při obrábění vnějších rohů možná bude zapotřebí nebýt v neustálem dotyku s rohem pro zajištění perfektně ostrého rohu. 2D kontura může obrábět vnější rohy třemi různými způsoby, řízené pomocí nastavení Mód vnějšího rohu: Rolovat kolem rohů Udržuje kontakt s rohem během pohybu. Zachovat ostré rohy Dráhy nástroje pokračuje do jediného bodu rohu, dočasně ztrácí kontakt s materiálem. Zachovat ostré rohy pomocí smyčky Stejné jako zachovat ostré rohy, ale s použitím vodorovných nájezdů/odjezdů u rohů. 2.3 Kapsa. Kapsování se používá pro obrábění uzavřených křivek s ostrovy, nebo bez nich. Dráha nástroje začíná ve středu kapsy a pokračuje směrem ven. Vstup lze volit kdekoliv na modelu a zahrnuje možnosti pro zanoření, rampu, nebo předvrtanou pozici Kruhové kapsování. V HSMWorks, není zapotřebí vybírat speciální strategii pro obrábění kruhových kapes. Strategie 2D Kapsa automaticky rozpozná kruhovou geometrii a vytvoří optimální high-speed spirální dráhu nástroje. Pro obrobení kruhových kapes jednoduše vytvořte operaci 2D Kapsa a vyberte kruhovou hranu, skicu nebo povrch. 18 2D operace kapsa na kruhové kapse. Dráha nástroje je provedena pomocí spirál použitím oblouků po 180 stupni.

19 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Stejná operace 2D Kapsa na kapse nekruhového průřezu Zbytkové obrábění. Pro zbytkové hrubování 2D Kapsy zapněte Zbytkové obrábění v záložce geometrie, a vložte průměr nástroje a poloměr zaoblení špičky nástroje, který byl použit na geometrii dříve. Tak, například začněte hrubování s nástrojem o průměru 20 mm, který se nevejde do všech oblastí vybrané kapsy, poté vytvořte další operaci 2D Kapsa s menším nástrojem a parametr Průměr nástroje pro zbytkový materiál nastavte na 20mm. Výsledné dráhy nástrojů: Zapnutí Zbytkové obrábění v operaci 2D Kapsa. 2D Kapsa s nástrojem 20mm. 19

20 Učební texty HSM Works 2D Kapsa s nástroje 10mm a zapnutým Zbytkovým obráběním. 2.4 Čelní plochy. Tato operace je vhodná pro rychlé obrobení čela jako příprava polotovaru pro další obrábění, ale může být také použita pro obrábění plochých částí obrobku Průchody. Tolerance Použitá tolerance při linearizaci geometrie jako jsou křivky a elipsy. Tolerance je brána jako maximální vzdálenost tětivy. Volná tolerance.100 Těsná tolerance.001 Pohyby CNC stroje jsou řízeny pomocí příkazů úseček G1 a oblouků G2 a G3. Pro zajištění tohoto, CAM systém aproximuje křivky a plochy linearizací čímž je vytvořeno mnoho krátkých přímých segmentů pro dosažení požadovaného tvaru. Čím přesnější je dráha nástroje vůči obráběnému tvaru, tím více je přímých segmentů. Více lineárních segmentů zajistí přesnější dráhu nástroje vůči obráběnému tvaru. 20

21 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Nedostatek dat Je známé, že použití příliš těsných tolerancí vede mimo jiné k delšímu času výpočtu, větším NC kódům, a velmi krátkým lineárním pohybům. Prvně zmíněné nejsou takový problém, protože HSMWorks počítá velmi rychle a většina moderních řídících systémů má 1MB RAM. Ale příliš krátké lineární pohyby společně s vysokými posuvy můžou zapříčinit zahlcení daty. Nedostatek dat může nastat, když řídící systém je zahlcen zpracováním. CNC řídící systémy mohou zpracovat určitý počet bloků za vteřinu. To může být 40bloků/vteřinu u starších strojů, a 1000bloků/vteřinu u nových strojů jako je HAAS. Krátké přímé pohyby a vysoké posuvy mohou zapříčinit, že stroj toto nezvládne uřídit. Když toto nastane, stroj musí po každém pohybu počkat na další příkaz z řídícího systému. Stranový krok Určuje vodorovný stranový krok mezi průchody. Vodorovný stranový krok Výchozí hodnota je 95% z průměru nástroje mínus rohový rádius nástroje. Úhel průchodu - určuje směr průchodů. Úhel 0 Úhel 45 Prodloužení průchodu - vzdálenost prodloužení drah za hranicemi obrábění. Protažení průchodu 21

22 Učební texty HSM Works Odsazení polotovaru - určuje jak daleko nad vrškem modelu začíná polotovar. Odsazení polotovaru Více hloubek - určuje, že bude provedeno více hloubek. S obráběním ve více hloubkách Bez obrábění ve více hloubkách POZNÁMKA: Strategie Adaptivní obrábění umožní mnohem hlubší záběry než předchozí 2D kapsovací obrábění. Maximální hrubovací krok dolů - určuje maximální krok dolů mezi jednotlivými úrovněmi Z hrubování. Maximální krok dolů Zobrazeno bez dokončovacích kroků dolů POZNÁMKA: Postupné kroky dolů v ose Z jsou zadány hodnotou Maximální krok dolů. Poslední krok dolů je proveden na výšce, která je menší než hodnota Maximální krok dolů. Dokončovací krok - určuje, že dokončovací krok bude proveden Dokončovací krok 22

23 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Dokončovací krok dolů - velikost každého kroku dolů v dokončovacích průchodech. Dokončovací krok dolů Dokončovací posuv - posuv použitý pro poslední dokončovací průchod. Směr: Směr - volba směru umožní řídit zda HSMWorks chcete udržet sousledné nebo nesousledné frézování. Poznámka: V závislosti na geometrii není vždy možné dodržet sousledné nebo nesousledné obrábění během celé operace, Jeden směr Oba směry Jeden směr - vyberte Jeden směr pro obrobení všech průchodů v jednom směru. Když je použit jeden směr HSMWorks zkusí použít sousledné obrábění relativně k vybraným hranicím. Jiný směr - toto obrátí směr dráhy nástroje v porovnání k nastavení Jeden směr pro tvorbu nesousledné dráhy nástroje obrábění. Oba směry - když je vybrána volba Oba směry, HSMWorks se nestará o směr obrábění a napojuje průchody ve směru, který zajistí nejkratší dráhu nástroje. Z druhé strany - určuje, že dráha nástroje bude začínat na druhé straně dílu. Nevybraný Vybráno 23

24 Učební texty HSM Works Přídavek v axiálním směru (Na dně) Parametr axiálního přídavku řídí množství materiálu ponechaného v axiálním směru (podél osy Z), tzn. na konci nástroje. Přídavek v axiálním směru Oba přídavky, radiální a axiální Určením kladného axiálního přídavku se zapříčiní ponechání materiálu na mělkých oblastech dílu. Pro plochy, které nejsou přesně vodorovné, HSMWorks bude interpolovat mezi radiálními (stěna) a axiálními (dno) přídavky tak, že přídavek na plochách v axiálním směru možná bude odlišný od určené hodnoty závisející na sklonu plochy a axiálním přídavku. Změnou radiálního přídavku bude automaticky nastaven axiální přídavek na stejnou hodnotu, pokud ručně nevložíte hodnotu pro axiální přídávek. Pro dokončovací operace je výchozí hodnota 0mm/0in, to znamená,že žádný materiál nebude ponechán. Výchozí nastavení hrubovacích operací ponechává určitý přídavek materiálu, který by měl být odstraněn později jednou, nebo více dokončovacími operacemi. Záporný přídavek Při použití záporného přídavku operace obrábění odstraní více materiálu z polotovaru než je samotný tvar modelu. Toto může být použito pro obrobení elektrod s jiskrovou mezerou, kde velikost jiskrové mezery je rovna zápornému přídavku. Oba přídavky, radiální a axiální, mohou být záporná čísla, ale pokud použijete kulový, nebo toroidní nástroj s přídavkem, který je větší než rohový rádius, pak záporný axiální přídavek musí být menší nebo roven rohovému rádiusu Napojování Režim vysokého posuvu Určuje kdy, by měly být rychloposuvy zvýstupněny jako skutečné rychloposuvy (G0) a kdy by měly být zvýstupněny jako vysoké posuvy (G1). Zachovat rychloposuvy - Všechny pohyby rychloposuvy budou zachovány. Zachovat axiální a radiální rychloposuvy - Pohyby rychloposuvem, které jsou pouze vodorovně (radiálně) nebo svisle (axiálně) jsou zvýstupněny jako opravdové rychloposuvy. Zachovat axiální pohyby rychloposuvem - Pouze rychloposuvy ve svislém směru. Zachovat radiální pohyby rychloposuvem - Pouze rychloposuvy ve vodorovném směru. Zachovat rychloposuv v jedné ose - Pouze rychloposuvy ve směru jedné osy (X, Y nebo Z). 24

25 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Tento parametr se obvykle používá pro zamezení kolizím při rychloposuvu na strojích, které provádějí pohyby "dog-leg" jako rychloposuvy. Rychlý posuv - hodnota posuvu, která je použita pro pohyby rychloposuvem vypsané jako G1 místo G0. Povolit návrat rychloposuvem - při zapnutí jsou odjezdy provedeny pomocí rychloposuvů (G0). Vypněte pro zajištění návratů odjezdovým posuvem. Ponechat nástroj dole - při zapnutí systém vynechá odjzdy, pokud vzdálenost k další oblasti je menší než zadaná vzdálenost pro ponechání nástroje dole. Maximální vzdálenost pro ponechání nástroje dole - určuje maximální povolenou vzdálenost pro pohyby nástroje při ponechání dole. Nájezd (vstup) - zapněte pro tvorbu nájezdů. Nájezd Poloměr svislého nájezdu - vyhlazení poloměru svislého oblouku pro nájezdový pohyb při přechodu z nájezdu do dráhy. Poloměr vertikálního nájezdu Odjezd (výstup) - zapněte pro tvorbu odjezdů. Odjezd Stejné jako nájezd - určuje, že nájezdy do materiálu a výjezdu z materiálu budou shodné. 25

26 Učební texty HSM Works Poloměr svislého odjezdu - určuje poloměr svislého odjezdu z materiálu. Poloměr vertikálního odjezdu Metoda přesunu: Způsob připojení - určuje typ napojení mezi průchody. Křivka - Použije jemné tečně navazující pohyby použitím oblouků v odpovídajících místech. Přímá čára - Jednodušší, přímé propojení pomocí přímých čar Výchozí hranice polotovaru. Strategie Čelo automaticky používá odvod polotovaru projektu jako oblast obrábění. Vybraný polotovary. Výchozí hranice polotovaru. Ve výchozím nastavení je čelní obrábění provedeno v Z hladině na vršku modelu. Toto je možné jednoduše změnit použitím spodku v záložce Výšky. Nastavení úrovně Z čelního obrábění nastavením Spodku na Od výběru a výběr bodu na modelu určete kontury jako obvykle. 26

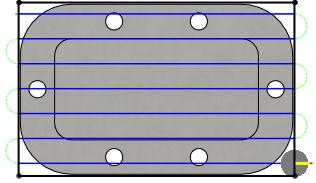

27 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Výchozí geometrie čela. Geometrie stěny ručně Odsazení polotovaru. Strategie Čelo umožňuje určit dodatečné odsazení pro automatické, nebo ruční kontury polotovaru pomocí nastavení Odsazení polotovaru. Nastavení Odsazení polotovaru. Vybrané, nebo automatické kontury jsou odsazeny vně o určenou hodnotu. Automatický polotovar s Odsazení polotovaru nastaveným na 0mm. 27

28 Učební texty HSM Works Automatický polotovar s Odsazení polotovaru nastaveným na 10mm Sousledné a nesousledné obrábění. Nastavení Směr a Z druhé strany dávají plnou kontrolu na tím, kde dráhy nástroje budeou ležet a ve kterém rohu polotovaru bude dráha nástroje začínat. Následující tabulka zobrazuje výsledné dráhy nástroje pro každou kombinaci těchto možností. Sousledné frézování. Sousledné frézování z druhé strany. Nesousledné frézování. Nesousledné frézování z druhé strany. Frézování oběma směry. Oba směry frézování z jiné strany 28

29 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT 2.5 Adaptivní obrábění. Tato operace vytváří hrubovací dráhy nástrojů uvnitř uzavřených křivek bez vnitřních výběžků i s nimi. Tím zabraňuje obrábění plnou šířkou nástroje pomocí postupného odebírání materiálu ze zbývajícího obrobku. Vygenerované dráhy nástrojů zabezpečí, že řezné podmínky zůstanou konstantní se stálým záběrem nástroje Obrábění otevřených kapes. V HSMWorks, nejlepší způsob obrábění otevřených 2D kapes je použít strategii 2D Adaptivní obrábění. Zpočátku pracuje 2D adaptivní stejně jako 2D kapsa a výběrem jedne nebo více uzavřných kontur je obrobíte jako běžnou kapsu. Pokud vyberete konturu polotovaru ohraničující vybrané kontury, 2D adaptivní bude obrábět vše od kontury polotovaru k vybraným konturám začínaje směrem dovnitř. Pro obrobení otevřené 2D kapsy použitím strategie 2D Adaptivní pokračujte těmito kroky: Vytvořte novou operaci 2D Adaptivní výběrem 2D Adaptivní z menu nebo nástrojové lišty HSMWorks. Vyberte konturu polotovaru: 29

30 Učební texty HSM Works Výběr kontury polotovaru. Vyberte konturu s otevřenou kapsou: Výběr kontury s otevřenou kapsou. Vypněte Obrábět dutiny. Přizpůsobit výšky napojení tak, že odpovídají geometrii. Ujistěte se, že vršek polotovaru je nad hloubkou obrábění. Stiskněte OK pro vytvoření dráhy nástroje Dráha nástroje by měla nyní vypadat podobně jako toto: 2D Adaptivní dráha nástroje pro otevřenou kapsu. 30

31 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Čelní obrábění pomocí strategie 2D Adaptivní. V HSMWorks můžete vytvořit operaci čelního obrábění použitím strategie 2D Adaptivní. Vyberte konturu polotovaru pro operaci čelního obrábění: Výběr kontury polotovaru. Vypněte Obrábět dutiny ve skupině Model: Výsledná dráha nástroje by měla být podobná této: 2D Adaptivní dráha nástroje pro čelní operaci. 31

32 Učební texty HSM Works 3 Operace 3D obrábění. 3.1 Rovnoběžné. Rovnoběžné průchody je jedna z nejčastěji používaných dokončovacích strategií. Dráhy jsou rovnoběžné v rovině XY a sledují rovinu ve směru osy Z. Rovnoběžné dráhy jsou nejvhodnější pro mělké oblasti a frézování dolů. Pro automatickou detekci mělkých oblastí může být obrábění omezeno maximálním úhlem mezi špičkou nástroje a plochou. Při výběru funkce obrábění dolů, lze minimalizovat odchylku při obrábění složitějších ploch. 3.2 Kontura. Operace kontura je nejvhodnější pro dokončování strmých stěn, ale může být také použita pro před dokončení a dokončení strmých oblastí obrobku. Pokud je zadán rozsah úhlu sklonu, například od 30 do 90, jsou obrobeny strmější oblasti a oblasti se strmostí menší než 30 jsou ponechány pro jiné vhodnější operace Obrábění tenkých stěn. HSMWorks obsahuje speciální podporu pro obrábění tenkých stěn pomocí strategie konturového dokončování. Na díle obsahující tenké stěny, běh konturového dokončování s výchozím nastavením vytvoří dráhy nástroje, které jsou tříděny dle oblastí. V případě tenkostěnných kapes toto může zapříčinit prolomení stěny, neb stěna již je z jedné strany kompletně obrobena před obráběním z druhé strany. Problému lze zabránit zapnutím možnosti třídit dle hloubky, která dokončí celou úroveň Z před přechodem na další. 32

33 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Seřadit podle oblastí (výchozí). Seřadit podle hloubky. V dílech s tlustšími a slabšími žebry, pořadí dle hloubky bohužel zapříčiní mnoho přejezdů navíc. V HSMWorks můžete místo toho použít volbu "Použít tenkou stěnu" umožňující řídit pořadí obrábění, zda dle hloubky, nebo dle oblastí. Například, na díle zobrazeném výše jsou vystupující stěny o tloušťkách 2mm, 4mm a 6mm. Pokud se nastaví Tloušťka tenké stěny na 3mm, tak stěna o tloušťce 2mm bude obráběna po vrstvách, zatímco zbývající stěny budou obráběny dle oblastí: Použít tenkou stěnu s tloušťkou stěny nastavenou na 3mm. 33

34 Učební texty HSM Works 3.3 Vodorovné obrábění. Operace vodorovného obrábění automaticky vyhledává všechny vodorovné oblasti dílu a obrobí je pomocí odsazených drah. Pokud je vodorovná plocha vyvýšená nad sousedními oblastmi, fréza se bude pohybovat i mimo plochou oblast aby byly obrobeny hrany. Při použití volitelného maximálního kroku dolů, mohou být obrobeny vodorovné plochy v několika krocích. Tím je operace vodorovného frézování vhodná pro před-dokončení i dokončení. 3.4 Tužkové. Tužkové obrábění vytváří dráhy nástroje podél vnitřních rohů a zaoblení s malým úběrem materiálu, kterého nedosáhne žádná jiná operace. Při použití jednoho nebo více průchodů je operace tužkové obrábění zvláště vhodná pro odstranění materiálu po ostatních dokončovacích operacích Bitangentní úhel. Určující parametr pro operaci Tužkové je bitangentní úhel. HSMWorks povede nástroj podél všech průchodů, kde by vznikly dva kontakty s dílem současně s větším úhlem, než je definováno. 34 Zobrazení různých bitangentních úhlů.

35 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Parametr bitangentního úhlu je obvykle používán pro omezení jak malé kouty mají být detekovány strategií tužkového obrábění. V následujícím příkladu je použit kulový nástroj o průměru 20 mm na díle s třemi zaoblenými "schody" různých velikostí, a úhlu bitangenciálního parametru řídícího, které hrany budou obráběny. Tužková dráha nástroje s bitangentním úhlem = 15. Tužková dráha nástroje s bitangentním úhlem = Rovnoměrné konstantní stranový krok. Operace rovnoměrného obrábění vytváří průchody konstantní vzdáleností mezi sebou postupným odsazováním podél plochy. Průchody se přizpůsobí sklopeným povrchům i svislým stěnám pro udržení kroku. Ačkoliv rovnoměrné dokončování může být použito pro dokončení celého dílu, většinou je použito pro zbytkové obrábění po konturových, nebo rovnoběžných průchodech. Stejně jako jiné dokončovací obrábění může být omezeno pomocí rozsahu úhlu. 35

36 Učební texty HSM Works 3.6 Spirálové. Spirálové obrábění vytváří spirální dráhy nástroje od určeného bodu středu, vytvářející konstantní kontakt až do určené hranice. Ideální použití je na oblé mělké části s nastavením kontaktního úhlu na 40 v součinnosti s konturovými průchody pro více svislé plochy. Středový bod může být nalezen automaticky, nebo může být určen ručně. Tato operace podporuje kontaktní úhly nástroje Režimy spirálového dokončování. Strategie Spirálovél umožňuje několik odlišných režimů. Režim je vybrán z rozbalovacího menu Režim spirály nacházejícího se v záložce Průchody: Výběr režimu spirála. První dva režimy Spirální a Spirální s kružnicemi, produkují podebné výsledky s výjimkou, že Spirální s kružnicemi vytváří kruhové průchody navíc na vnějším a vnitřním průměru.. Poslední režim, Soustředné kružnice, produkuje soustředné kružnice, které jsou napojeny, což znamená, že spirála není uplatněna, jak je ukázáno níže. Spirálové (výchozí) Spirálové pomocí kružnic. Soustředné kružnice 3.7 Paprskové. 36

37 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Stejně jako spirálové obrábění začíná paprskové obrábění ze středového bodu což umožnuje obrábět radiální díly s možností zastavení nedaleko středu paprskových průchodů pokud by byly příliš hustě. Středový bod detailu, který má být obráběn je vyhledán automaticky, nebo jej můžete určit. Tato rutina může být použita také s kontaktními úhly nástroje. 3.8 Kapsa. Frézování kapsy je obvyklá hrubovací operace pro efektivní odebírání velkého množství materiálu. Díl je frézován po jednotlivých úrovních s vyhlazenými odsazenými drahami při použití sousledného frézování během celé operace. Aby se zabránilo zavrtávání, nástroj se pohybuje dolů po spirálové dráze mezi jednotlivými úrovněmi. Pro udržení vysokých hodnot posuvu a tím snížení obráběcího času, jsou vyhlazeny ostré změny směru pohybu nástroje Hrubování jádra. Operace Kapsování může být použita jak pro uzavřené (dutiny), tak pro otevřené (jádro) kapsy. Ve výchozím stavu bude Kapsování nastaveno na uzavřené kapsy. Toto je možné jednoduše změnit pomocí nastavení hranice na Žádný nebo výběrem Kontury polotovaru. V režimu otevřené kapsy obrábění bude začínat z vnějšku polotovaru jak jen to bude možné. Nastavení Hranice obrábění na Žádný. 37

38 Učební texty HSM Works Následující obrázky zobrazují porovnání dvou režimů dráhy nástroje Adaptive Clearing s podobným nastavením. Příklad dílu se polotovarem zobrazeným ve žluté barvě. Tradiční mód uzavřené kapsy. Hranice obrábění je nastavena na Ohraničující prostor. Otevřete režim kapsování. Hranice obrábění nastavte na Žádný. Dráha nástroje Adaptivního obrábění. 38

39 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Mělké průchody. Prvek mělké průchody pro kapsu se??používá pro zamezení velkých nerovností/kroků v mělkých oblastech. Při použití maximálního stanoveného kroku dolů každá Z úroveň plně obrobená. Nicméně, když jsou mělké průchody zapnuty, mělké Z úrovně, která zůstane po obrábění menšími kroky. Hlavní kroky dolů budou vždy plně opracovány a pořadí průchodů je stále shora dolů. Tento přístup zajišťuje, že nástroj je plně využíván v hloubce řezu, jak jen to je možné, a čas obrábění snížit tím, že se neztrácí čas obrábění polotovaru, který lze odebrat nižšími průchody aniž by se překročily možnosti nástroje. Dráha nástroje kapsování s mělkými průchody při pohledu ze strany. Obrázek nahoře ukazuje dráhy nástroje kapsování, které obrábí kolem jádra s 2 mělkými Z úrovněmi (vedle červeného bodu).oranžová tečka naznačuje jeden z hlavních kroků. Na obrázku mělké průchody nezačistí celou úroveň Z, protože nepřesahují za hranice dílu jako hlavní krok. 3.9 Adaptivní. Adaptivní obrábění je nová a inovativní operace pro hrubování, která poskytuje jednoznačné zlepšení v porovnání s klasickými hrubovacími operacemi. Tato operace zamezuje obrábění plnou šířkou nástroje pomocí proměnlivého odebírání materiálu na zbylém polotovaru. Vytvořené dráhy zabezpečí, aby řezné podmínky byly konstantní se stálou hodnotou záběru nástroje. Výsledkem je možnost výrazného zvýšení posuvu, což umožňuje snížení obráběcího času o 40% i více. 39

40 Učební texty HSM Works Mělké oblasti. Obrábění mělkých oblastí určí mělké oblasti na modelu a vloží přídavné kroky pro dosažení lepšího dokončení mělkých oblastí. Při zapnutí je obrábění mělkých oblastí řízeno dvěma parametry: Minimální mělký krok dolů - tento parametr řídí minimální dovolený krok dolů mezi dalšími Z úrovněmi. Tento parametr je upřednostněn před maximálním stranovým krokem mělké oblasti. Maximální mělký stranový krok - tento parametr řídí stranový krok pro detekci oblastí kde by měly být vloženy další úrovně Z. Jestliže běžný stranový krok přesáhne tuto hodnotu, budou vloženy další úrovně, dokud nebude dosažen stranový krok nebo minimální krok dolů. Adaptivní s vypnutým Obrobit mělké oblasti. Adaptivní se zapnutým Obrobit mělké oblasti Drážkovací obrábění. Adaptivní obrábění bude obrábět hladiny začínající od polotovaru po zanoření dolů. Toto vytvoří typické spirální pohyby obrábění pro kapsy. Výsledkem tohoto může být více přejezdů v rozích. Tomuto můžete předejít zapnutím nastavení Použít drážkové odebrání. Když je zapnuto, kapsa bude obráběna použitím drážky ve středu tvaru před pokračováním ve spirálních průchodech směrem ke stěnám. Použít Drážkovací obrábění Vypnuto. Použít Drážkovací obrábění Zapnuto. 40

41 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Šířka vstupní drážky je řízena nastavením Šířka obrábění drážky jak, je ukázáno níže. Šířka drážkovacího obrábění Obrábění 3+2. Všechny 2D a 3D operace podporují obrábění 3+2 (5ti osé polohování) pomocí natáčení dílu nebo hlavy nástroje v kombinaci os A, B nebo C. Vytváření operací 3+2 je pouze záležitostí výběru pracovní roviny pro danou operaci a HSMWorks se postará o zbytek. V jedné pozici je možné použít všechny operace obrábění a je přitom zajištěna ochrana proti kolizím nástroje a držáku, které toto podporují. 4 Společné frézovací prvky. 4.1 Axiální odsazení průchodu. HSMWorks podporuje Axiální odsazení průchodů umožňující opakovat vypočítanou dráhu nástroje v nekolika krocích ve směru osy Z. Axiální průchody fungují jako více dokončovacích kroků dolů v 2D operacích, což je užitečné pro odstranění určitého množství materiálu v několika krocích. Například, pokud množství ponechaného materiálu je 1mm, pak je možné odebrat materiál v pěti krocích po 0.2mm pomocí rovnoběžného dokončování: 41

42 Učební texty HSM Works Nastavení axiálního odsazení průchodů. Bez odsazení axiálních průchodů. S 3 axiálními odsazenými průchody. 4.2 Hranice omezující dotykové body nástroje. Výběr povrchu (nebo více povrchů) jako hranice pro 3D dokončovací operaci zajistí efektivní způsob omezení kde nástroj bude obrábět. Ve výchozím nastavení hranice zahrnují středový bod nástroje (střed nástroje musí být uvnitř hranic). Pokud sklon vybraných povrchů je těsně kolem hran, může to zapříčinit ponechání většího množství materiálu, nebo obrábění vně povrchů kolem hran. Pro zamezení problému potřebujete zapnout nastavení Hranice určují kontaktní místa nástroje, které určí, že hranice omezí nástroj na místa kontaktu místo na střed nástroje. Výběr povrchu jako hranice obrábění. Rozdíl je zobrazen níže na rovnoběžných drahách nástroje při použití kulového nástroje. 42

43 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Bez hranice. S vybranou hranicí. S vybranou hranicí. Zapnuto "Hranice omezují nástroj kontaktními body". Při pohledu z boku můžete jasně vidět kontaktní bod nástroje: Nástroj na extrémních kontaktních místech. 4.3 Hlídané plochy. Občas je zapotřebí nedotknout se určitých ploch, a ohlídat je i proti podřezání. Za tímto účelem, můžete použít položku Hlídaná plocha. Hlídané plochy jsou často upřednostňovány před hranicemi obrábění, protože hranice omezí obrábění pouze ve 2D a ne ve 3D, jak tomu je v případě hlídaných ploch. Můžete určit hlídané plochy pro většinu strategií 3D dokončování zapnutím Hlídané plochy na záložce Geometrie. Výběrové pole hlídaných ploch umožní vybrat plochy, které nemají být obráběny. Bezpečná vzdálenost hlídané plochy nastaví nejmenší povolenou vzdálenost mezi nástrojem a hlídanou plochou. 43

44 Učební texty HSM Works Dráha nástroje bez hlídaných ploch. S hranicí obrábění na středu nástroje. Stejná dráha nástroje, ale s přidanými hlídanými plochami. Hlídané plochy jsou modré. Můžete obrátit význam hlídaných ploch zapnutím nastavení Dotknout se hlídaných ploch. Když je zapnuto, hlídané plochy jsou ty, kterých je zapotřebí se dotýkat v dané toleranci, zatímco ostatní plochy budou vynechány. Volba Dotknout se hlídaných ploch (ve výchozím stavu vypnuto). Dotek hlídaných ploch vypnuto. Dotek hlídaných ploch zapnuto. 4.4 Pouze kontakt. V HSMWorks většina dokončovacích strategií (Konturové, Rovnoběžné atd.) má nastavení zvané Pouze kontakt ve skupině Omezení: Nastavení "Pouze kontakt". 44

45 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Pouze kontakt řídí zda bude, či nebude dráha vytvářena v místech bez kontaktu nástroje s obráběným dílem. Rovnoběžná dráha nástroje s výchozím nastavením: Pouze kontakt zapnutý Hranice obrábění = Silueta Hloubka je automatická. Pokud je požadavkem pokračovat s dráhou nástroje přes otevřenou kapsu uprostřed, je možné vypnout pouze kontakt, spolu se změnou hranice obrábění k ohraničujícímu prostoru. Navíc nastavíme ručně hloubku pro sesouhlasení vršku válce: Rovnoběžné dráhy nástroje s následujícími změnami: Pouze kontakt vypnuto Hranice obrábění = Ohraničující prostor Hloubka je nastavena ručně. 45

46 Učební texty HSM Works 4.5 Výška posuvu. Pro 2D Konturu a 2D Kapsu existuje volba vypnutí výšky posuvu, což zajistí pohyb rychloposuvem dolů k nájezdu. 4.6 Optimalizace posuvu. HSMWorks nabízí různé metody projetí ostrých koutů. Jeden z těchto prvků se nazývá Optimalizace posuvu a umožňuje snížit rychlost posuvu v ostrých koutech. Pro zapnutí optimalizace posuvu, záložce "Průchody" zapněte volbu Optimalizace posuvu na Maximální změna směru - určuje maximální povolený úhel než je snížen posuv. Snížený poloměr posuvu - určuje minimální povolený poloměr než je snížen posuv. Snížená vzdálenost posuvu - určuje vzdálenost pro snížení posuvu před rohem. Snížený posuv - určuje snížený posuv použitý v rozích. Pouze vnitřní rohy - zmenší velikost posuvu jen ve vnitřních rozích. Konturová dráha nástroje s Optimalizací posuvu pro vnitřní rohy. Snížený posuv je vyznačen tmavě žlutou barvou. 46

47 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT 4.7 Detekce rovných oblastí. Strategie 3D hrubování (Hrubování kapsováním a Adaptivní hrubování), stejně tak jako Konturové dokončování mají nastavení nazývané Detekce plochých oblastí. Při zapnutí strategie detekuje ploché oblasti a přizpůsobí krok v ose Z pro zajištění požadovaného axiálního přídavku na těchto plochých oblastech. Nastavení Detekce plochých oblastí v záložce Průchody. Na obrázku níže je krok dolů nastaven na 1mm a ponechaný přídavek na 0.3mm. Protože kroky dolů nesouhlasí s výškami rovných oblastí, aktuální množství ponechaného přídavku může být větší než jen požadované množství. Detekce plochých oblastí vypnuto. Se zapnutým Detekce rovinných oblastí, každý krok dolů bude přizpůsoben rovinným oblastem tak, že axiální přídavek je ponechán v požadované hodnotě i na těchto oblastech. 4.8 Výšky. Detekce plochých oblastí zapnuto. Můžete řídit oblasti obrábění pomocí hloubek u většiny strategií na záložce Výšky. Oblast obrábění je určena výškami Vršek a Spodek. Na záložce Výšky můžete také řídit návraty nastavením výšek Bezpečná vzdálenost, Návrat, a Posuv. Každá výška je určena pomocí odsazení a režimu, který určuje k čemu je výška určena popřípadě odsazena. Absolutní výšky jsou vždy v relaci k počátku operace, což ve výchozím stavu je WCS projektu. 47

48 Učební texty HSM Works Záložka Výšky. Aktuálně vybraná výška je automaticky zobrazena, jak je zobrazeno na obrázku níže. Velikosti roviny jsou odvozené od ohraničujícího prostoru vybrané geometrie. 48 Náhled vrchní roviny. Každá výška (úroveň) podporuje několik následujících módů: Od výšky návratu Od výšky posuvu Od vršku Od spodku Od vršku modelu Od spodku modelu Od vršku polotovaru Od spodku polotovaru Od kontury Od výběru Absolutně (Od počátku) Každý z těchto módů vloží provázané výšky v relativním módu, kde výška je ve vztahu k vybrané pozici. Například, pokud v poli módu bezpečné výšky vyberete "Od výšky návratu" a odsazení bezpečné výšky je 5mm, aktuální bezpečná výška bude 5mm nad výškou návratu. Od vršku modelu / Od spodku modelu Tyto módy nastaví výšky relativně k vrcholům vybraného modelu. Od vršku polotovaru / Od spodku polotovaru Tyto módy nastaví výšky relativně k vrcholům definovaného polotovaru v projektu. Od kontury Při použití Od kontury, výšky budou relativně k vybrnaým konturám. Od výběru Výběrem této volby zobrazí výběrové pole umožňující vybrat jakýkoliv bod/vrchol, segment skici, hranu a povrch na modelu.

49 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Absolutně (Od počátku) Výběr Absolutně umožňuje ručně nastavit výšky vložením pevné hodnoty vzhledem k počátku. Všechny volby výšek jsou asociativní a jsou automaticky aktualizovány při změně modelu a polotovaru. Výšky mohou být nastaveny relativně k jakémukoliv bodu, hraně nebo povrchu na modelu použitím nastavením Od výběru. Jako zkratku pro nastavení výšky od nějakého prvku není zapotřebí prvně vybrat "Od výběru". Místo toho je učiňte aktivní políčko požadované výšky kliknutím do políčka a poté ihned vyberte požadovaný prvek na modelu. Výběrem povrchu na modelu jako výšky spodku pro strategii konturového dokončování. Ve výchozím stavu je spodní políčko vybráno, tak vyberte určitý prvek ihned po aktivaci záložky Výšky pro nastavení spodní hloubky. 4.9 Mapování rychlého posuvu. Prvek Rychlý posuv nacházející se v záložce napojování umožňuje rychloposuvy (G0s) převést na pracovní posuvy (G1s). Zachovat rychloposuvy - Všechny pohyby rychloposuvy budou zachovány. Zachovat axiální a radiální rychloposuvy - Pohyby rychloposuvem, které jsou pouze vodorovně (radiálně) nebo svisle (axiálně) jsou zvýstupněny jako opravdové rychloposuvy. Zachovat axiální pohyby rychloposuvem - Pouze rychloposuvy ve svislém směru. Zachovat radiální pohyby rychloposuvem - Pouze rychloposuvy ve vodorovném směru. Zachovat rychloposuv v jedné ose - Pouze rychloposuvy ve směru jedné osy (X, Y nebo Z). Vždy použít režim rychlého posuvu - Žádný rychloposuv. Nastavení Režim rychlého posuvu je obvykle nastaven pro plynulejší běh CNC stroje, nebo pro zamezení kolizí při rychloposuvu, kde stroj neumí jet ve všech osách najednou. Konfigurace postprocesoru může být také upravena pro automatické zajištění výstupů rychlých posuvů. 49

50 Učební texty HSM Works Ponechat rychloposuv. Ponechat radiální rychloposuv. Ponechat axiální a radiální rychloposuv. Ponechat rychloposuv v jedné ose. Ponechat axiální rychloposuv. Vždy používat rychlý posuv 4.10 Výška nadzvednutí. Některé ze strategií obrábění v HSMWorks umožňují přesuny nástroje mezi řeznými pohyby bez odjezdu nahoru. Tyto přesuny jsou prováděny ve stejné hladině Z jako řezné průchody. Nastavením Výška nadzvednutí je možné nástroj oddálit od polotovaru během přesunů. Nadzvednutí nástroje pomůže zamezit poškrábání dílu a umožní používat vyšší posuvy. Nastavení Výška nadzvednutí je dostupná pro 2D a 3D Kapsu a Adaptivní obrábění a Horizontální obrábění v záložce Napojování: Nastavení Výška nadzvednutí. 50

51 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Následující obrázek zobrazuje příklad dráhy nástroje 2D Adaptivní s ponecháním nástroje dele spojující každý obráběcí průchod. 2D Adaptivní dráha nástroje s pohyby zůstat-dole. Ve výchozím stavu pohyby dole jsou provedeny ve stejné Z hladině jak je ukázáno na následujícím obrázku. Pohled ze strany na dráhu nástroje s Výška nadzvednutí nastavenou na 0mm. S nastaveným Výška nadzvednutí dráha nástroje bude vypadat jako toto: Pohled ze strany na dráhu nástroje s Výška nadzvednutí nastavenou na 2mm Minimální poloměr obrábění. Strategie Adaptivní hrubování, Kapsovací hrubování, Horizontální obrábění a Konturové vytváří dráhy nástroje zajíždějící plně do ostrých rohů, což může poškodit nástroj a tím vás donutit snížit praovní posuvy. Nastavení Minimální poloměr obrábění umožňuje neprovádět ostré přechody v dráze nástroje určením minimálního poloměru křivosti v dráze nástroje. Adaptivní obrábění s Minimální poloměr obrábění nastaveno na 0. Při nastavení Minimální poloměr obrábění se dráha nástroje stane mnohem hladší a rychlejší posuvy mohou být udrženy. 51

52 Učební texty HSM Works Adaptivní obrábění s Minimální poloměr obrábění nastaveno na 1. Adaptivní obrábění s Minimální poloměr obrábění nastaveno na 4. Použití Minimální poloměr obrábění ponechá na díle přídavek navíc v radiálním směru, který bude zapotřebí odebrat jinou strategií Záložka dříku. 3D strategi HSMWorks plně podporují uživatelsky definovaný dříky a držáky. Při použití nástroje s držákem můžete vybrat mezi jedním z pěti různých režimů v závislosti na strategii obrábění. Detekce kolizí může být provedena jak pro dřík, tak pro držák a mohou jim být nastaveny různé bezpečné vzdálenosti. Nezáleží - Ignoruje jakékoliv kolize dříku/držáku. Ořezáno - Odstraní jakoukoliv dráhu nástroje kde by mohl dřík/držák kolidovat. Oddálit - Either lifts the tool or moves it sideways depending on the strategy to avoid collision. Detekovat délku nástroje - Automaticky aktualizuje délku nástroje pro zamezení kolize držáku. Chyba při kolizi - Pokud se vyskytne nějaká kolize, výpočet je přerušen a zobrazí se výpis chyby. První čtyři volby produkují různé dráhy nástroje, které mohou být vidět v následující tabulce: Nezáleží Oddálit. Ořezáno. Detekovat délku nástroje. 52

53 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Detekovat délku nástroje S vyběrem "Detekovat délku nástroje", HSMWorks automaticky vypočítá minimální vyložení nástroje potřebné pro udržení bezpečné vzdálenosti mezi držákem a dílem podle Bezpečná vzdálenost držáku. Při výpočtu dráhy nástroje bude definice nástroje automaticky aktualizována na minimální potřebné vyložení. Zapnutí "Detekovat délku nástroje" s bezpečnou vzdáleností 5.0mm. Následující varování se objeví v záznamu při tvorbě dráhy nástroje s aktivní volbou "Detekovat délku nástroje", kde nástroj je příliš krátký: Varování: Délka nástroje byla aktualizována z 25mm na mm pro zajištění, aby držák nekolidoval s dílem. Ve stejné době byl nástroj aktualizován. Originální nástroj. 53

54 Učební texty HSM Works Aktualizovaný nástroj. Následující příklad ukazuje rozdíl na modelu s jednoduchou dráhou nástroje: Před detekcí délky nástroje. Po detekci délky nástroje s bezpečnou vzdáleností držáku 5.0mm Mělké oblasti. U strategií konstantních Z úrovní jako je Kapsovací obrábění a Konturové obrábění naleznete volbu "Obrobit mělké oblasti": Volba obrábění mělkých oblastí. Tato volba je užitečná na dílech, které mají jak strmé tak mělké oblasti. Na dílech podobných následujícímu, zapnutí volby vloží další Z úrovně do oblastí, kde je zapotřebí dosáhnout požadovaný povrch: 54

55 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Standardní konturové dokončování. Konturové dokončení s zapnutým Obrobit mělké oblasti. Zapnutí "Obrábět mělké oblasti" zobrazí dva řídící parametry: Minimální mělký krok dolů Nastavení mělkých oblastí. Tento parametr řídí minimální dovolený krok dolů mezi dalšími Z úrovněmi. Tento parametr je upřednostněn před maximálním stranovým krokem mělké oblasti. Maximální mělký stranový krok Tento parametr řídí stranový krok pro detekci oblastí, kde by měly být vloženy další úrovně Z. Jestliže běžný stranový krok přesáhne tuto hodnotu, budou vloženy další úrovně dokud nebude dosažen stranový krok nebo minimální krok dolů Omezení sklonu. V HSMWorks, většina 3D dokončovacích strategií podporuje omezení dle sklonu. Tento prvek je užitečný protože některé strategie jsou lepší pro mělké oblasti (například rovnoběžné dokončování), zatímco jiné jsou lepší pro strmé oblasti (například konturové dokončování). Omezení úhlem je určeno nastavením parametry Úhel sklonu - Od a Úhel sklonu - K, nacházejícím se ve skupině Sklon na záložce Geometrie: Určuje sklon. Od úhlu sklonu Obrobeny budou jen oblasti, kde je úhel sklonu od vodorovné roviny větší než tato hodnota. K Úhlu sklonu Obrobeny budou jen oblasti, kde je úhel sklonu od vodorovné roviny menší než tato hodnota. 55

56 Učební texty HSM Works Konturové dokončování. Úhel sklonu: Od 45 do 90. Rovnoběžné dokončování. Slope Angle: From 0 to Vyhlazování. Různé strategie obrábění vytváření dráhy nástroje sestávající z mnoha přímých pohybů. Při zapnutí, Vyhlazení toto umožní zaměnit přímé pohyby za oblouky (G2/G3) v zadané toleranci. Tento prvek slouží pro zmenšení velikosti dráhy nástroje, pro vylepšení kvality dílu, a zajištění plynulejšího běhu CNC stroje, a většina 2D a 3D strategií toto podporuje. Proces vyhlazení automaticky umístí oblouky ve všech rovinách odpovídající vybrané strategii obrábění. Nepodporované oblouky v řídícím systému CNC stroje budou nahrazeny, přímými úseky pomocí postprocesoru. V současné době existují pouze 2 nastavení, které řídí vyhlazování. Můžete zapnout/vypnout vyhlazování a můžete nastavit toleranci. Vyhlazení je vždy ve výchozím nastavení zakázáno. Celková odchylka operace je dána tolerancí obrábění + tolerance vyhlazování, pokud je filtr vyhlazování zapnut. Výchozí tolerance je odvozena ze strategie obrábění a tolerance. Pro dokončovací operace, bude filtr tolerance obvykle v rozmezí od 50% do 200% určené tolerance obrábění, kde 100% bude pravděpodobně dávat požadovaný výsledek. Pro hrubovací operace se filtr tolerance bude obvykle pohybovat v rozmezí 5% až 20%, kde 10% by mělo zajistit požadovaný. Nastavení vyhlazení. Obrázky dole ukazují dráhu nástroje s a bez vyhlazení aktivovaném pro rovnoběžnou dráhu nástroje a profilu. Černé tečky jsou koncové body oblouků a přímých pohybů v dráze nástroje. Rovnoběžné bez filtru. Rovnoběžné s filtrem. 56

57 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Konturové bez filtru. Konturové s filtrem Zaoblení. HSMWorks nabízí funkci zaoblení dráhy nástroje, která je užitečná pro odstranění ostrých přechodů v dokončovacích 3D dráhách nástrojů. S použitím zaoblením je snížen počet ostrých přechodů, čímž CNC řízení může udržet vyšší rychlost posuvu s vyhnout se stopám nástroje na obráběném dílu. Skupina Zaoblení a parametr Poloměr zaoblení se nachází v zálože Průchody mezi Ponechat přídavek a Vyhlazení. Následující obrazovka zobrazuje příklad dráhy nástroje rovnoběžného dokončení s použitím kulové frézy o průměru 10mm. Zaoblení vypnuto. 57

58 Učební texty HSM Works Zaoblení zapnuto. Poloměr zaoblení je 10mm - dvojnásobek poloměru nástroje. Zaoblení vypnuto, ale model má použité prvky zaoblení. Zapnutí zaoblení v rovnoběžném obrábění ovlivní hlavně rohy kolmé k průchodům: Rovnoběžné dráhy nástroje bez zaoblení drah. Rovnoběžné dráhy nástroje se zaoblením drah 4mm. Podobné pro konturovou dokončovací operaci se zaoblením na vertikálních rozích: 58

59 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT Konturová dráha nástroje bez zaoblení dráhy. Konturová dráha nástroje se zaoblením dráhy 4mm Frézování směrem nahorů/dolů. Strategie obrábění jako tužkové, rovnoměrné, rovnoběžné, paprskové a spirálové vytváří dráhy nástroje s pohybem nahoru a dolů v ose z. V závislosti na použitém nástroji můžete dát přednost obrábění jen nahoru nebo jen dolů. V HSMWorks můžete toto nastavit v záložce "Průchody" v nastavení "Frézování nahoru/dolů". Řízení frézování nahoru/dolů. Frézování směrem nahoru/dolů = Nezáležé (výchozí). Výchozí nastavení je "Nazáleží" a znamená, že HSMWorks vytvoří frézování jak nahoru, tak dolů. Toto je nejvíce efektivní způsob, protože minimalizuje množství napojovacích průchodů a zkracuje čas obrábění. 59

60 Učební texty HSM Works Frézování směrem nahoru/dolů = Dolů. Frézování dolů je užitečné, pokud používáte dlouhý a tenký nástroj a obrábíte blízko strmých stěn. Frézování směrem nahoru/dolů = Nahoru. Frézování nahoru je užitečné při použití nástroje, který neumožňuje obrábět spodkem. Při použití frézování nahoru, nebo dolů, je možné nastavit Úhel mělkého frézování Nahoru/Dolů. Úhel mělkého frézování Nahoru/Dolů určuje menší úhel stěny pro frézování nahoru/dolů. Jakákoliv ploch s úhlem menším než tato hodnota bude obráběna jako při výběru "Nezáleží", kde jsou uplatněny pohyby nahoru a dolů v závislosti na směru obrábění. 60

61 Střední průmyslová škola Praha 10, Na Třebešíně 2299 Výuka CNC ve třídách Strojírenství a IT 5 Dodatečné funkce. 5.1 Simulace. Po vygenerování dráhy nástroje, můžete pomocí nástrojů integrované simulace. Tím jsou simulovány pohyby nástroje. Ovládání zahrnuje simulaci rychlosti a směru, viditelnosti nástroje, dříku a držáku nástroje, přebarvením rychloposuvů, nájezdů/odjezdů a řezných pohybů. 5.2 Verifikace. Verifikace umožňuje sledovat odebírání materiálu z polotovaru a automaticky sledovat kolize nástroje a držáku. Výsledný model může být obarven dle barvy nástroje, který provedl obrábění. Při použití porovnání s cílovým modelem se zvýrazní zbylý materiál a místa podřezání pomocí jiných barev. Je podporováno 3+2 obrábění a vícenásobné dráhy mohou být verifikovány jednotlivě. 61

62 Učební texty HSM Works 5.3 HSMWorks Editor. Editor pro inspekci a ruční úpravu NC kódů. HSMWorks Edit umožňuje několik speciálních funkcí pro CNC kód včetně přečíslování bloků, zjištění rozsahu hodnot XYZ a porovnání souborů. NC-pomocník umožňuje rychlejší a jednodušší úpravu NC kódu než kdy dříve. Umístěním kurzoru na libovolnou M nebo G funkci zobrazí NC-pomocník popis kódu. 62

Měřící sonda Uživatelská příručka

Měřící sonda Uživatelská příručka Měřící sonda Uživatelská příručka 1995-2012 SolidCAM All Rights Reserved. Obsah Obsah 1. Úvod... 7 1.1. Přidání operace Měřící sonda... 11 1.2. Dialogové okno Operace měřící sondy... 12 2. Počáteční definice...

Více

Základy programování a obsluha CNC strojů

Základy programování a obsluha CNC strojů STŘEDNÍ PRŮMYSLOVÁ ŠKOLA, JIHLAVA Základy programování a obsluha CNC strojů Učební texty Ing. Milan Chudoba, učitel odborných předmětů strojírenství - 1 - ÚVOD Cílem těchto textů je naučit obsluhu ovládat

Více

CNC frézování - Mikroprog

CNC frézování - Mikroprog Předmět: Ročník: Vytvořil: Datum: PRAXE 3. ročník Jindřich Bančík 14.3.2012 Název zpracovaného celku: CNC frézování - Mikroprog CNC frézování - Mikroprog 1.Obecná část 1.1 Informace o systému a výrobci

Více

KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC. Kapitola 06 Frézování kapes a drážek

KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC. Kapitola 06 Frézování kapes a drážek KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC Kapitola 06 Frézování kapes a drážek Siemens 840 - Frézování Kapitola 1 - Siemens 840 - Ovládací panel a tlačítka na ovládacím panelu Kapitola 2

Více

Střední průmyslová škola, Jihlava. EMCO WinNC SINUMERIK 840D Soustružení

Střední průmyslová škola, Jihlava. EMCO WinNC SINUMERIK 840D Soustružení Střední průmyslová škola, Jihlava EMCO WinNC SINUMERIK 840D Soustružení Pracovní sešit Ing. Michal Hill, učitel odborných strojírenských předmětů - 2 - Úvod Tento sešit slouží k procvičení základních prací

Více

PEPS. CAD/CAM systém. Cvičebnice DEMO. Modul: Drátové řezání

PEPS. CAD/CAM systém. Cvičebnice DEMO. Modul: Drátové řezání PEPS CAD/CAM systém Cvičebnice DEMO Modul: Drátové řezání Cvičebnice drátového řezání pro PEPS verze 4.2.9 DEMO obsahuje pouze příklad VII Kopie 07/2001 Blaha Technologie Transfer GmbH Strana: 1/16 Příklad

Více

Číslo materiálu VY_32_INOVACE_VC_CAM_18 Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271, Příbram II

Číslo materiálu VY_32_INOVACE_VC_CAM_18 Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271, Příbram II Číslo materiálu VY_32_INOVACE_VC_CAM_18 Název školy Střední průmyslová škola a Vyšší odborná škola Příbram, Hrabákova 271, Příbram II Autor Martin Vacek Tématická oblast Programování CNC strojů a CAM systémy

Více

Název projektu: Datum zahájení projektu: Datum ukončení projektu: Obor: Ročník: Zpracoval: Modul: CAD/CAM

Název projektu: Datum zahájení projektu: Datum ukončení projektu: Obor: Ročník: Zpracoval: Modul: CAD/CAM Název projektu: Sbližování teorie s praxí Datum zahájení projektu: 01.11.2010 Datum ukončení projektu: 30.06.2012 Obor: Mechanik seřizovač Ročník: Čtvrtý Zpracoval: Zdeněk Ludvík Modul: CAD/CAM ÚVOD...

Více

Práce s programem CAM

Práce s programem CAM Práce s programem CAM Publikace vznikla v rámci projektu OPVK Vyškolený pedagog záruka kvalitní výuky na Střední odborné škole veterinární, mechanizační a zahradnické a Jazykové škole s právem státní jazykové

Více

K obrábění součástí malých a středních rozměrů.

K obrábění součástí malých a středních rozměrů. FRÉZKY Podle polohy vřetena rozeznáváme frézky : vodorovné, svislé. Podle účelu a konstrukce rozeznáváme frézky : konzolové, stolové, rovinné, speciální (frézky na ozubeni, kopírovací frézky atd.). Poznámka

Více

SolidCAM Podpora metodiky

SolidCAM Podpora metodiky SolidCAM Podpora metodiky Tento materiál vznikl v rámci projektu: STROJTECH Inovace a zefektivnění vzdělávání podle ŠVP 3D modelování ve strojírenství a stavebnictví CZ.1.07/1.1.16/01.0054 Tento projekt

Více

Lineární pole Rotační pole

Lineární pole Rotační pole Lineární pole Rotační pole Projekt SIPVZ 2006 3D Modelování v SolidWorks Autor: ing. Laďka Krejčí 2 Obsah úlohy Vytvoření základu těla Vytvoření skici (přímka) Zakótování skici Zaoblení skici Vytvoření

Více

Katedra obrábění a montáže, TU v Liberci při obrábění podklad pro výuku předmětu TECHNOLOGIE III - OBRÁBĚNÍ je při obrábění ovlivněna řadou parametrů řezného procesu, zejména řeznými podmínkami, geometrií

Více

6. Geometrie břitu, řezné podmínky. Abychom mohli určit na nástroji jednoznačně jeho geometrii, zavádíme souřadnicový systém tvořený třemi rovinami:

6. Geometrie břitu, řezné podmínky. Abychom mohli určit na nástroji jednoznačně jeho geometrii, zavádíme souřadnicový systém tvořený třemi rovinami: 6. Geometrie břitu, řezné podmínky Abychom mohli určit na nástroji jednoznačně jeho geometrii, zavádíme souřadnicový systém tvořený třemi rovinami: Základní rovina Z je rovina rovnoběžná nebo totožná s

Více

SolidWorks. Otevření skici. Mřížka. Režimy skicování. Režim klik-klik. Režim klik-táhnout. Skica

SolidWorks. Otevření skici. Mřížka. Režimy skicování. Režim klik-klik. Režim klik-táhnout. Skica SolidWorks Skica je základ pro vytvoření 3D modelu její složitost má umožňovat tvorbu dílu bez problémů díl vytvoříte jen z uzavřené skici s přesně napojenými entitami bez zdvojení Otevření skici vyberte

Více

Podstata frézování Zhotoveno ve školním roce: 2011/2012. Princip a podstata frézování. Geometrie břitu frézy

Podstata frézování Zhotoveno ve školním roce: 2011/2012. Princip a podstata frézování. Geometrie břitu frézy Název a adresa školy: Střední škola průmyslová a umělecká, Opava, příspěvková organizace, Praskova 399/8, Opava, 746 01 Název operačního programu OP Vzdělávání pro konkurenceschopnost, oblast podpory 1.5

Více

InventorCAM je výkonný CAM systém pro programování CNC strojů plně integrovaný do CAD systému Autodesk Inventor

InventorCAM je výkonný CAM systém pro programování CNC strojů plně integrovaný do CAD systému Autodesk Inventor InventorCAM je výkonný CAM systém pro programování CNC strojů plně integrovaný do CAD systému Autodesk Inventor InventorCAM je modulárně uspořádán podle současných hlavních trendů nasazení CAM systémů

Více

Určení řezných podmínek pro soustružení:

Určení řezných podmínek pro soustružení: Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: Téma: Autor: Číslo: AlphaCAM - soustružení Definice řezných podmínek

Více

Frézování. Hlavní řezný pohyb nástroj - rotační pohyb Přísuv obrobek - v podélném, příčném a svislém směru. Nástroje - frézy.

Frézování. Hlavní řezný pohyb nástroj - rotační pohyb Přísuv obrobek - v podélném, příčném a svislém směru. Nástroje - frézy. Tento materiál vznikl jako součást projektu, který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR. Základní konvenční technologie obrábění FRÉZOVÁNÍ Technická univerzita v Liberci

Více

ConeFit TM nabízí maximální flexibilitu.

ConeFit TM nabízí maximální flexibilitu. Výrobní kompetence _KOMPETENCE V OBRÁBĚNÍ Frézování ConeFit TM nabízí maximální flexibilitu. WALTER PROTOTYP ConeFit modulární systém pro frézování NÁSTROJOVÝ SYSTÉM modulární frézovací systém ze slinutého

Více

VY_52_INOVACE_H 02 23

VY_52_INOVACE_H 02 23 Název a adresa školy: Střední škola průmyslová a umělecká, Opava, příspěvková organizace, Praskova 399/8, Opava, 746 01 Název operačního programu OP Vzdělávání pro konkurenceschopnost, oblast podpory 1.5

Více

Aplikované úlohy Solid Edge. SPŠSE a VOŠ Liberec. Ing. Jan Boháček [ÚLOHA 27 NÁSTROJE KRESLENÍ]

Aplikované úlohy Solid Edge. SPŠSE a VOŠ Liberec. Ing. Jan Boháček [ÚLOHA 27 NÁSTROJE KRESLENÍ] Aplikované úlohy Solid Edge SPŠSE a VOŠ Liberec Ing. Jan Boháček [ÚLOHA 27 NÁSTROJE KRESLENÍ] 1 CÍL KAPITOLY V této kapitole si představíme Nástroje kreslení pro tvorbu 2D skic v modulu Objemová součást

Více

OBRÁBĚNÍ I. Zpětný zdvih při těchto metodách snižuje produktivitu obrábění. Proto je zpětná rychlost 1,5x - 4x větší než pracovní rychlost.

OBRÁBĚNÍ I. Zpětný zdvih při těchto metodách snižuje produktivitu obrábění. Proto je zpětná rychlost 1,5x - 4x větší než pracovní rychlost. OBRÁBĚNÍ I OBRÁŽENÍ - je založeno na stejném principu jako hoblování ( hoblování je obráběním jednobřitým nástrojem ) ale hlavní pohyb vykonává nástroj upevněný ve smýkadle stroje. Posuv koná obrobek na

Více

Střední průmyslová škola Jihlava. EMCO WinNC GE Fanuc Series 21 M frézování

Střední průmyslová škola Jihlava. EMCO WinNC GE Fanuc Series 21 M frézování Střední průmyslová škola Jihlava EMCO WinNC GE Fanuc Series 21 M frézování Pracovní sešit Ing. Michal Hill, učitel odborných strojírenských předmětů Úvod Tento sešit slouží k procvičení základů CNC frézování

Více

Střední průmyslová škola, Jihlava. EMCO WinNC HEIDENHAIN TNC 426 frézování

Střední průmyslová škola, Jihlava. EMCO WinNC HEIDENHAIN TNC 426 frézování Střední průmyslová škola, Jihlava EMCO WinNC HEIDENHAIN TNC 426 frézování Pracovní sešit Ing. Michal Hill, učitel odborných strojírenských předmětů Úvod Tento sešit slouží k procvičení základních prací

Více

Popis základního prostředí programu AutoCAD

Popis základního prostředí programu AutoCAD Popis základního prostředí programu AutoCAD Popis základního prostředí programu AutoCAD CÍL KAPITOLY: CO POTŘEBUJETE ZNÁT, NEŽ ZAČNETE PRACOVAT Vysvětlení základních pojmů: Okno programu AutoCAD Roletová

Více

VTC-40. Japonská stolová vertikální frézovací, vrtací a závitovací centra s kuželem vel. 40 OBRÁBĚCÍ STROJE

VTC-40. Japonská stolová vertikální frézovací, vrtací a závitovací centra s kuželem vel. 40 OBRÁBĚCÍ STROJE OBRÁBĚCÍ STROJE Japonská stolová vertikální frézovací, vrtací a závitovací centra s kuželem vel. 40 VTC-40 VTC-40a VTC-40b Rychloposuvy 48 m.min -1 Výměna nástroje 1,2 s Synchronizované závitování při

Více

Střední škola technická Žďár nad Sázavou. Autor Milan Zach Datum vytvoření: 25.11.2012. Frézování ozubených kol odvalovacím způsobem

Střední škola technická Žďár nad Sázavou. Autor Milan Zach Datum vytvoření: 25.11.2012. Frézování ozubených kol odvalovacím způsobem Číslo šablony Číslo materiálu Název školy III/2 VY_32_INOVACE_T.9.4 Střední škola technická Žďár nad Sázavou Autor Milan Zach Datum vytvoření: 25.11.2012 Tématický celek Předmět, ročník Téma Anotace Obrábění

Více

TA-25 CNC soustruh. Typ TA 25 (B) TA 25M (MB) Max. oběžný průměr nad suportem. Max. průměr obrábění Ø 450 mm Ø 380 mm Max, délka obrábění

TA-25 CNC soustruh. Typ TA 25 (B) TA 25M (MB) Max. oběžný průměr nad suportem. Max. průměr obrábění Ø 450 mm Ø 380 mm Max, délka obrábění TA-25 CNC soustruh - Tuhé litinové lože vyrobené z jednoho kusu se sklonem 60 - Masivní kluzné vodící plochy předurčují stroj pro silové a přesné obrábění - Lze rozšířit o C osu a poháněné nástroje - Typ

Více

Základní pojmy obrábění, Rozdělení metod obrábění, Pohyby při obrábění, Geometrie břitu nástroje - nástrojové roviny, nástrojové úhly.

Základní pojmy obrábění, Rozdělení metod obrábění, Pohyby při obrábění, Geometrie břitu nástroje - nástrojové roviny, nástrojové úhly. Základní pojmy obrábění, Rozdělení metod obrábění, Pohyby při obrábění, Geometrie břitu nástroje - nástrojové roviny, nástrojové úhly. TECHNOLOGIE je nauka o výrobních postupech, metodách, strojích a zařízeních,

Více

Novinky v Solid Edge ST7

Novinky v Solid Edge ST7 Novinky v Solid Edge ST7 Primitiva Nově lze vytvořit základní geometrii pomocí jednoho příkazu Funkce primitiv je dostupná pouze v synchronním prostředí Těleso vytvoříme ve dvou navazujících krocích, kde

Více

--- STROJNÍ OBRÁBĚNÍ --- STROJNí OBRÁBĚNí. (lekce 1, 1-3 hod.) Bezpečnostní práce na obráběcích strojích

--- STROJNÍ OBRÁBĚNÍ --- STROJNí OBRÁBĚNí. (lekce 1, 1-3 hod.) Bezpečnostní práce na obráběcích strojích STROJNí OBRÁBĚNí Osnova: 1. Bezpečnost práce na obráběcích strojích 2. Měřidla, nástroje a pomůcky pro soustružení 3. Druhy soustruhů 4. Základní soustružnické práce 5. Frézování - stroje a nástroje 6.

Více

Dílenské programování dialogové, ISO frézka II

Dílenské programování dialogové, ISO frézka II Název projektu: Sbližování teorie s praxí Datum zahájení projektu: 01.11.2010 Datum ukončení projektu: 30.06.2012 Obor: Mechanik seřizovač Ročník: čtvrtý Zpracoval: Josef Dominik Modul: Dílenské programování

Více

Aplikované úlohy Solid Edge. SPŠSE a VOŠ Liberec. Ing. Jan Boháček [ÚLOHA 15 VĚTRACÍ OTVOR]

Aplikované úlohy Solid Edge. SPŠSE a VOŠ Liberec. Ing. Jan Boháček [ÚLOHA 15 VĚTRACÍ OTVOR] Aplikované úlohy Solid Edge SPŠSE a VOŠ Liberec Ing. Jan Boháček [ÚLOHA 15 VĚTRACÍ OTVOR] 1 CÍL KAPITOLY V této kapitole se budem zabývat jedním ze speciálních prvků, kterýmž je Větrací otvor. Jak název

Více

Výroba závitů - shrnutí

Výroba závitů - shrnutí Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Výroba závitů - shrnutí Ing. Kubíček Miroslav

Více

TC 1500 CNC soustruh. Typ TC-1500 TC-1500M Max. oběžný průměr nad suportem

TC 1500 CNC soustruh. Typ TC-1500 TC-1500M Max. oběžný průměr nad suportem TC 1500 CNC soustruh - Nová řada CNC soustruhů ze zvýšenou tuhostí - Nová nástrojová hlava s rychlou výměnou nástroje - Efektivní a přesné soustružení - Provedení M s osou C a poháněnými nástroji Typ TC-1500

Více

AutoCAD výstup výkresu

AutoCAD výstup výkresu Kreslení 2D technické dokumentace AutoCAD výstup výkresu Ing. Richard Strnka, 2012 1. Výstup z AutoCADu Výklad: Výstup z programu AutoCAD je možný několika různými způsoby. Základní rozdělení je na výstup

Více

Základy obrábění. Obrábění se uskutečňuje v soustavě stroj nástroj obrobek

Základy obrábění. Obrábění se uskutečňuje v soustavě stroj nástroj obrobek Základy obrábění Obrábění je technologický proces, při kterém je přebytečná část materiálu oddělována z obrobku ve formě třísky břitem řezného nástroje. polotovar předmět, který se teprve bude obrábět

Více

Inovace a zkvalitnění výuky prostřednictvím ICT. Obrábění. Název: Hoblování, obrážení. Téma: Ing. Kubíček Miroslav. Autor:

Inovace a zkvalitnění výuky prostřednictvím ICT. Obrábění. Název: Hoblování, obrážení. Téma: Ing. Kubíček Miroslav. Autor: Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Hoblování, obrážení Ing. Kubíček Miroslav

Více

STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STROJÍRENSKÁ a Jazyková škola s právem státní jazykové zkoušky, Kolín IV, Heverova 191. Obor 23-41-M/01 STROJÍRENSTVÍ

STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STROJÍRENSKÁ a Jazyková škola s právem státní jazykové zkoušky, Kolín IV, Heverova 191. Obor 23-41-M/01 STROJÍRENSTVÍ STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STROJÍRENSKÁ a Jazyková škola s právem státní jazykové zkoušky, Kolín IV, Heverova 191 Obor 23-41-M/01 STROJÍRENSTVÍ 1. ročník TECHNICKÉ KRESLENÍ KRESLENÍ SOUČÁSTÍ A SPOJŮ 3 PŘEVODY

Více

Tvorba procedurálních prvků

Tvorba procedurálních prvků Tvorba procedurálních prvků Číslo publikace spse01535 Tvorba procedurálních prvků Číslo publikace spse01535 Poznámky a omezení vlastnických práv Tento software a související dokumentace je majetkem společnosti

Více

Elektronická příručka uživatele Selection CAD

Elektronická příručka uživatele Selection CAD Elektronická příručka uživatele Selection CAD Verze: 1.0 Název: CZ_AutoCAD_V1.PDF Témata: 1 Základy Selection CAD (AutoCAD)...2 2 Uživatelské rozhraní AutoCAD...2 2.1 Funkce menu...2 2.2 Funkce ikon AutoCAD...4

Více

[ Vy máte profil - my jej opracujeme! ] [ Pouze kvalita vyrábí kvalitu ] Tříosová centra pro obrábění tyčí. Čtyřosová centra pro obrábění tyčí
