1 Střední škola stavebních řemesel Brno Bosonohy Pražská 38b, Brno Bosonohy Šablona: Inovace a zkvalitnění výuky prostřednictvím ICT Název: 13_zakreslování okenních otvorů Téma: Zakreslování okenních otvorů Autor: Ing. Lucie Hladká Číslo: VY_32_INOVACE_KC 13. pdf Datum: Ročník: 1. ročník SOŠ, obor stavební provoz Anotace: V tomto výukovém materiálu si žáci zopakují jednotlivé typy oken, seznámí se zásadami zakreslování oken v půdorysu, v řezu, s kótováním okenních otvorů a se základním popisem těchto prvků.

2

3 OKNA SE DLE ZPŮSOBU OTEVÍRÁNÍ DĚLÍ NA: Autor tabulky : Ing. Josef Remeš, - Je-li symbol V čárkovaně =křídlo se otvírá dovnitř místnosti, V plně, pakse křídlo otevírá ven. Symbol V se kreslí tenkou čarou. - U balkónových dveřínenínutnostotvíránívpohleduvyznačovat, pokud je druh otevírání bez kombinace: otočné sklápěcí (dveře jsou pouze otočné)

4 OKNA SE DLE USPOŘÁDÁNÍ KŘÍDEL DĚLÍ NA: - jednoduchá jedno křídlo zasklené jedním nebo dvěma skly v jednom rámu a skla nelze od sebe rozdělat, nejčastěji používaná v současné době. Zdroj obrázku:

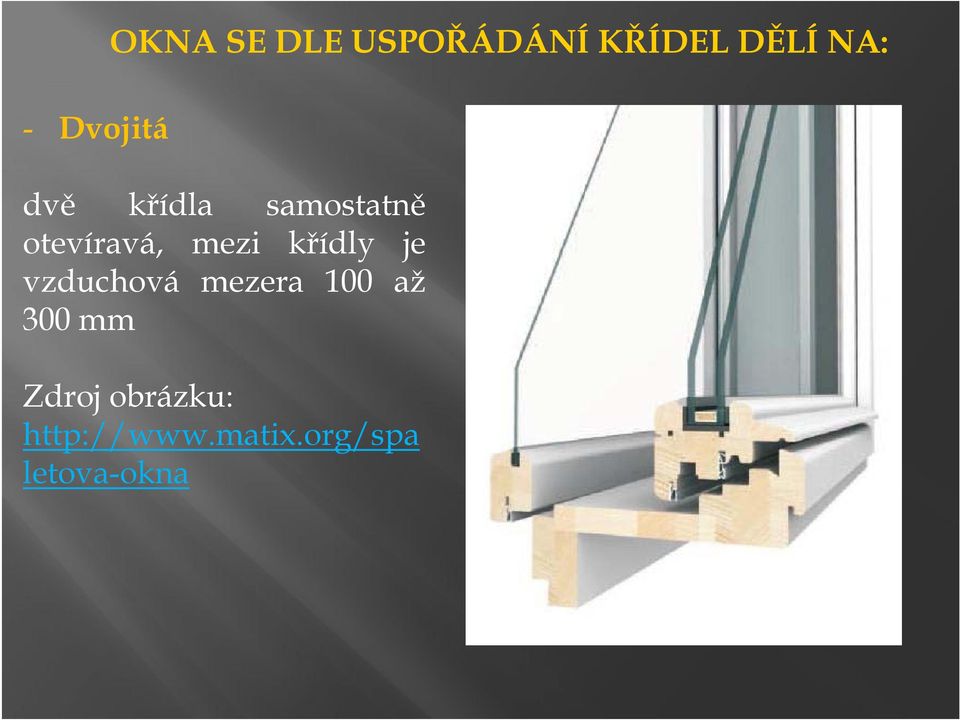

5 - Dvojitá OKNA SE DLE USPOŘÁDÁNÍ KŘÍDEL DĚLÍ NA: dvě křídla samostatně otevíravá, mezi křídly je vzduchová mezera 100 až 300 mm Zdroj obrázku: letova-okna

6 OKNA SE DLE USPOŘÁDÁNÍ KŘÍDEL DĚLÍ NA: - Zdvojená dvě křídla doléhající na sebe, ale každé ve svém rámu, lze je rozdělat od sebe. Zdroj obrázku: logs/okenni-stavebni-otvory

7 ZÁSADY ZAKRESLOVÁNÍ OKEN PŮDORYSNÉ ZOBRAZENÍ: A) OSTĚNÍ: vpůdorysu s obrys ostění okenního otvoru zobrazuje v řezu a kreslí se: velmi tlustou čarou, nešrafuje-li se materiál stěnové konstrukce tlustou plnou čarou, šrafuje-li se materiál stěnové konstrukce. Vnější obrysy stěnové konstrukce se mohou i v těchto případech zvýraznit velmi tlustou plnou čarou

8 ZÁSADY ZAKRESLOVÁNÍ OKEN PŮDORYSNÉ ZOBRAZENÍ: B) PARAPET: Obrys parapetu okenního otvoru se zobrazuje v pohledu a kreslí se tlustou plnou čarou.

9 ZÁSADY ZAKRESLOVÁNÍ OKEN PŮDORYSNÉ ZOBRAZENÍ: C) NADPRAŽÍ: Obrys nadpraží a jeho zalomení (pokud se nekryje s žádnou jinou čarou) se kreslí tlustou čerchovanou čarou s jednou tečkou. Uložení překladů se kreslí tlustou čerchovanou čarou se dvěma tečkami (může se nahrazovat tlustou čárkovanou čarou).

10 ZÁSADY ZAKRESLOVÁNÍ OKEN PŮDORYSNÉ ZOBRAZENÍ: C) NADPRAŽÍ: Tvar průřezu nadokenního překladu se může do půdorysu okenního otvoru zakreslit jako tzv. sklopený průřez orientovaný ve směru pohledu na výkres. Obrys nadokenního překladu se kreslí tenkou plnou čarou. Průřez se dle potřeby doplňuje délkovými i výškovými kótami.

11 ZÁSADY ZAKRESLOVÁNÍ OKEN PŮDORYSNÉ ZOBRAZENÍ: D) VÝPLŇ OTVORU: - zakreslují se pevné rámy každého jednoho okna => je patrný počet oken v jednom otvoru (zasklení se kreslit nemusí) Vpůdorysu a řezu rozlišujeme při kreslení v měřítku 1:50 pouze okna v jedné řadě (jednoduchá a zdvojená bez rozlišení) od oken ve dvou řadách (dvojitá). Dle ČSN se nerozlišují okna dvojitá, zakreslení rámu takového okna bez ohledu na deštění by však bylo značně nesrozumitelné.

12 ZÁSADY ZAKRESLOVÁNÍ OKEN ZOBRAZENÍ VE SVISLÉM ŘEZU: A) PŘEKLAD a PARAPET: - obrys velmi tlustou plnou čarou, není li zdivo šrafováno - tlustou plnou čarou, pokudsešrafuje materiál stěnové konstrukce (může se zobrazit pro přehlednost i velmi tlustou plnou čarou stejně jako u půdorysu)

13 ZÁSADY ZAKRESLOVÁNÍ OKEN ZOBRAZENÍ VE SVISLÉM ŘEZU: B) OSTĚNÍ - Obrys ostění se zobrazuje v pohledu a zakresluje se tlustou plnou čarou. C) VÝPLŇ OTVORŮ kreslí se stejným způsobem jako v půdorysu tlustou plnou čarou

14 KÓTOVÁNÍ OKEN Kótujeme skladebný rozměr otvoru. Nad kótovací čáru uvádíme šířku. Pod kótovací čáru uvádíme výšku otvoru a v závorce se uvede výška parapetu od podlahy. Není-li pod oknem podlaha (např. schodišťový prostor), uvádí se v závorce horní úroveň parapetu výškovou kótou vztaženou k 0,000 (v metrech na tři desetinná místa).

15 KÓTOVÁNÍ OKEN Šířka okna : Výška okna: Výška parapetu: 1500 mm 1000 mm 850 mm

16 KÓTOVÁNÍ OKEN Nadsvětlík (okno nad dveřmi), který je součástí dveří, specifikujeme u dveří a jeho návrh je patrný z výškového rozměru otvoru. Nadsvětlík nad překladem dveřního otvoru kótujeme samostatně vloženou kótou a odkazovou bublinou. Spodní hranu nadsvětlíku uvádíme jako výšku parapetu od podlahy = výška dveřního otvoru + překlad nebo výškovou kótou též v závorce.

17 ZAKRESLOVÁNÍ STŘEŠNÍCH OKEN DO půdorysu KROVU Polohu strešních oken zakreslujeme obrysem čerchovaně s dvěma tečkami tlustou čárou a úhlopříčky stejnou čarou tence DO půdorysu PODKROVÍ obrys hran niky = obrys okna čerchovaně s jednou tečkou tlustou čarou a úhlopříčky čerchovaně s dvěma tečkami tenkou čarou.

18 DO příčného ŘEZU ZAKRESLOVÁNÍ STŘEŠNÍCH OKEN (je-li okno v řezu) zakreslujeme okno schematicky plnou tlustou čarou podobně jako hrany v pohledu. Poloha střešního okna se kótuje u příčného řezu krovem objektem a to, v šikmé rovině krokví (vnější poloha výšky okna a pod kótovací čáru uvádíme šířku okna). DO podélného ŘEZU KROVEM (okno v pohledu) se kreslí obrys okna tlustou plnou čarou a úhlopříčky jako v půdorysu. Půdorysná poloha je dána polohou krokví případně výměn a vložených krokví.

19 ZAKRESLOVÁNÍ STŘEŠNÍCH OKEN ODKAZY střešních oken Označení střešních oken bublinou je nejvhodnější u pohledu na střechu nebo v rámci půdorysu krovu.

20 ODKAZY PRO SPECIFIKACI OKEN U oken se v půdorysu podlaží zakresluje na osu výrobku odkazová bublina, do které se uvede jeho označení = položku, pod kterou naleznu v specifikaci. Výrobkem se rozumí: okno, parapet venkovní a vnitřní. Označuje většinou písmenem a číslem, např.: Truhlářský výrobek č. 1 Klempířský výrobek č. 1!Tímto způsobem musíme vyspecifikovat všechny prvky okna včetně nadpraží!

21 ZÁSADY ZAKRESLOVÁNÍ OKEN ZAKRESLENÍ JEDNODUCHÉHO OKNA (ZDVOJENÉHO)

22 ZÁSADY ZAKRESLOVÁNÍ OKEN ZAKRESLENÍ DVOJITÉHO OKNA
