1 Vodohospodářské stavby BS001 Rybníky a účelové nádrže, ochrana před povodněmi CZ.1.07/2.2.00/ Posílení kvality bakalářského studijního programu Stavební Inženýrství

2 Harmonogram přednášek 1. Úvod a základní informace o předmětu, úvod do vodního hospodářství ČR 2. Vodní nádrže, přehrady a využití vodní energie 3. Jezy, odběry vody z vodních toků, vodní cesty a plavba 4. Vodní toky a jejich úprava, hrazení bystřin 5. Základní pojmy a vztahy hydrauliky 6. Základní pojmy a vztahy hydrauliky 7. Základní pojmy a vztahy hydrauliky 8. Hydrologie, koloběh vody v přírodě, hydrologie nádrží 9. Rybníky a účelové nádrže, ochrana před velkými vodami, ochranné hráze 10. Závlahy, odvodnění, ochrana a organizace povodí 11. Inženýrské sítě 12. Zásobování pitnou vodou, doprava a úprava vody, balneotechnika 13. Stokování a čištění odpadních vod

3 Vodní nádrže a rybníky v ČR

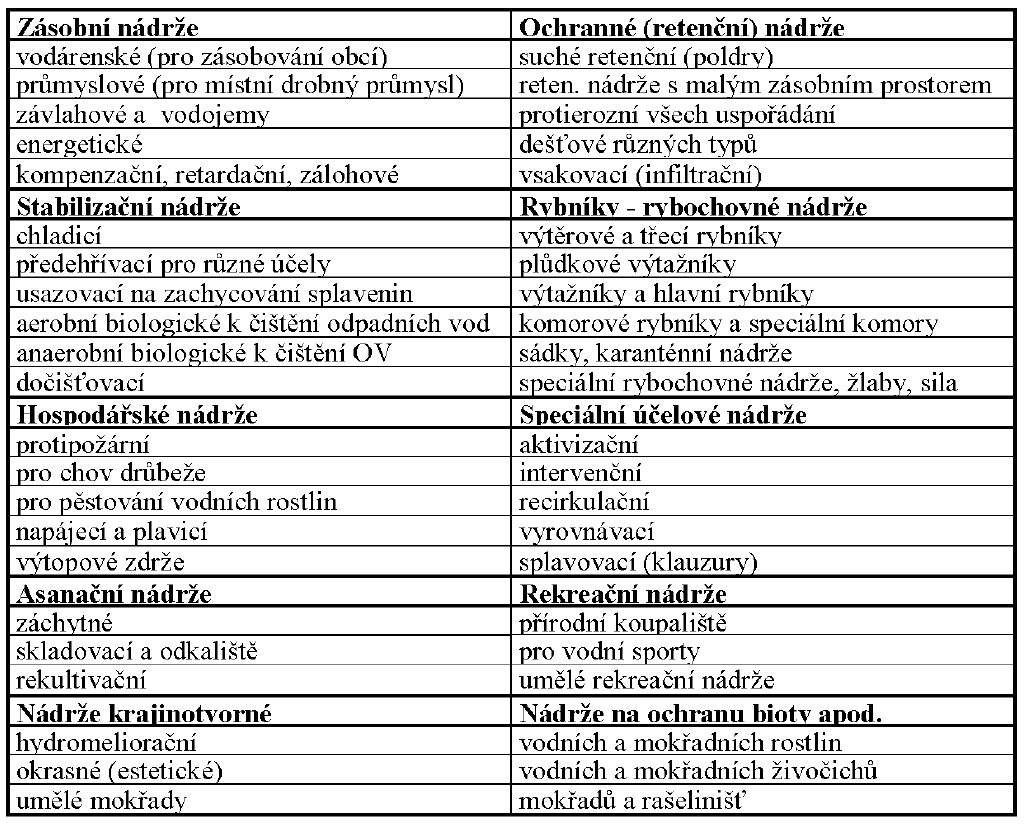

4 Funkce účelových nádrží

5 Funkční rozdělení prostoru nádrže

6 Umístění rybníků Tvar pozemku (pánve) Poloha vzhledem k vodnímu zdroji Vzdálenost stavebních materiálů Geologické, hydropedologické,... podmínky Batigrafické křivky čára ploch a objemů

7 Objekty na rybnících Zemní hráz Výpustný objekt Odběrné zařízení Bezpečnostní přeliv Doplňkové zařízení pro výlov ryb loviště, kádiště Sdružené objekty výpusť+ bezpečností přeliv + odběr

8 Hráz homogenní / heterogenní

9 Rybniční hráz - použití místních materiálů a) homogenní b) s vnitřním těsnícím jádrem c) s návodním těsněním d) z různorodých mat. e) s těsnícím zámkem f) s těsnící štětovou stěnou

10 Rybniční hráz typické provedení h H - hloubka základové spáry h A - hloubka užitného prostoru h R - hloubka ochranného prostoru h B - hodnota bezpečnostního převýšení 1 nádrž 2 - štěrkový pohoz návod. svahu 3 - homogenní hráz 4 - zpevněná koruna 5 - humusovaný a osetý vzdušný svah 6 - kamenná patka s filtrem 7 - odvodňovací příkop

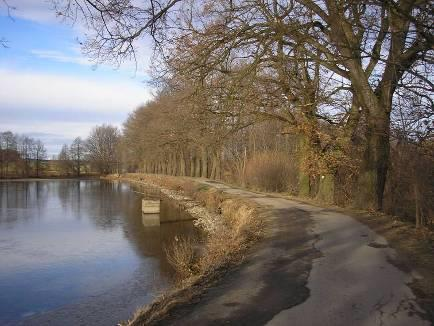

11

12

13 Rybniční dno Očištění dna od pařezů, větších kamenů, vyrovnání dna nádrže (usnadňuje vypouštění a vysušení nádrže) Povrchové odvodnění soustavou otevřených příkopů (hloubka příkopů 0,3-0,6 m) Odvodnění půdního prostoru drenážním potrubím Opevnění břehů proti abrazi - vegetační materiál, kamenný pohoz, dlažba Zatravnění okolí nádrže, vhodný vegetační porost Zpevnění dna pro výlov ryb (rybochovné rybníky)

14 Kádiště / loviště

15

16

17

18

19

20

21 Výpustné zařízení Otevřené (žlabové) x uzavřené (trubní) Min DN 400 Umístění v nejnižším místě nádrže Regulační uzávěr vždy + jeden provizorní Umístit na návodní straně + česle, pod hrází potrubí Stavidla (dubová, ocelová) Výpustné potrubí ŽB nebo ocelové trouby Do hloubky 3 m požerák, větší hloubky šoupátkový uzávěr

22 Požerák a - jednoduchý otevřený b - jednoduchý zavřený c - otevřený dvojitý 1 nádrž 2 česle 3 - dlužová stěna 4 - odpadní potrubí 5 - hráz

23

24 Požerák

25 Stavidlový uzávěr vyšší hráze

26 Sdružený objekt

27 Sdružený objekt

28 Sdružený objekt

29

30

31

32 Povodeň Ochrana před povodněmi Dle zákona 254/2001 Sb. je povodní výrazné zvýšení hladiny vodního toku nebo jiných povrchových vod, při kterém hrozí vylití vody z koryta, nebo voda již zaplavuje území a může způsobit škody. Je to ale také stav, kdy voda nemůže dočasně přirozeným způsobem odtékat. Druhy povodní Přírodní deště, tání sněhu, ledové nápěchy Zvláštní povodeň havárie, chybná manipulace s vodními díly, např. protržení rybníku (přehrady) způsobí zvláštní povodeň Dle původu vody Vody vnitřní vznikají v povodí, např. déšť nad povodím Vody vnější přitéká do povodí zvenku

33 Ochrana před povodněmi

34 Opatření k ochraně před povodněmi Preventivní povodňové plány, příprava, hmotné rezervy, ZIS, předpovědní a hlásná služba Při nebezpečí a v době povodně záchranné práce, hlásná služba, řízení odtokových poměrů, zabezpečovací práce, dokumentace, Po povodni obnova, oceňování škod, odstraňování škod, zjištění negativních vlivů na průběh povodně, vyhodnocení povodňové situace

35 Povodňové plány preventivní opatření Souhrn organizačních a technických opatření pro zmírnění následků. Řeší se jím ochrana konkrétního území obce, okresu či povodí Povodňové mapy čáry rozlivů stanovení dle matematických modelů

36 Povodňové plány preventivní opatření První stupeň Stav bdělosti nastává při nebezpečí povodně. Situaci na vodním toku nebo vodním díle je třeba věnovat zvýšenou pozornost, zahajuje se hlídková služba. Druhý stupeň Ke stavu pohotovosti dochází v případě, že již nebezpečí přerostlo do skutečné povodně. Při jeho vyhlášení se aktivizují orgány protipovodňové ochrany a provádějí se opatření podle povodňového plánu. Třetí stupeň Stav ohrožení se vyhlašuje při nebezpečí vzniku škod většího rozsahu nebo ohrožení životů a majetku v záplavovém území. Probíhají zabezpečovací a případně i záchranné a evakuační činnosti.

37

38 38

39 Opatření na ochranu před povodněmi Biologická opatření zvýšení retenční schopnosti krajiny pozemkové úpravy přednáška_10 Vodohospodářsko-technická opatření úprava vodního toku, kanály (odlehčovací kanály), nádrže, ochranné hráze Organizační opatření vyloučení výstavby v povodňových zónách, informovanost, tréning složek ZIS Většinou kombinace všech tří typů opatření

40 Technická opatření na ochranu před povodněmi Ochranné hráze

41 Technická opatření na ochranu před povodněmi Ochranné hráze

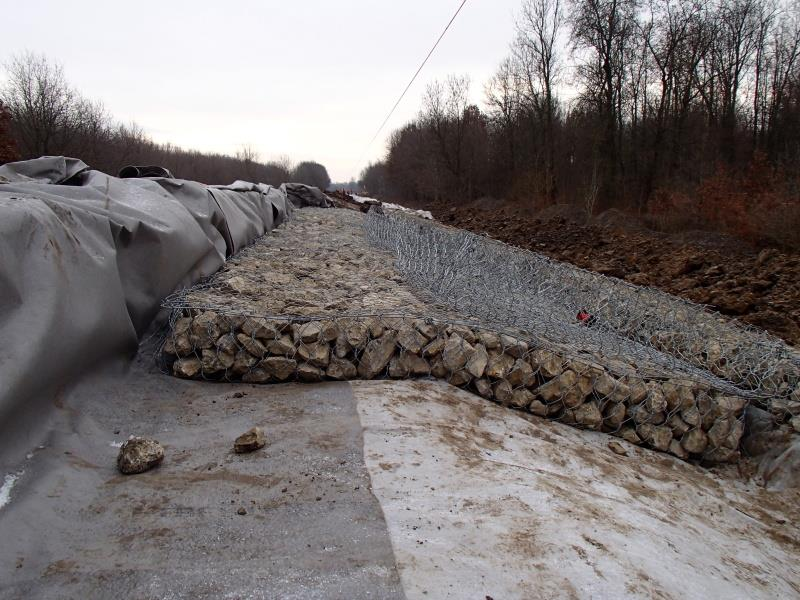

42 Technická opatření na ochranu před povodněmi Ochranné hráze

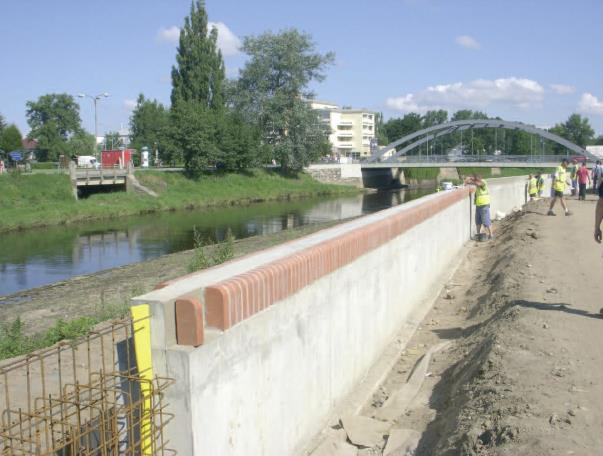

43 Technická opatření na ochranu před povodněmi Ochranné hráze

44 Technická opatření na ochranu před povodněmi Ochranné hráze

45 Technická opatření na ochranu před povodněmi Ochranné hráze

46 Technická opatření na ochranu před povodněmi Odlehčovací kanály VD Mšeno

47 Technická opatření na ochranu před povodněmi Ochranné nádrže suché stav bez vody

48 Technická opatření na ochranu před povodněmi Ochranné nádrže suché stav s vodou

49 Technická opatření na ochranu před povodněmi Ochranné nádrže suché stav bez vody

50 Technická opatření na ochranu před povodněmi Ochranné nádrže s malým zásobním prostorem Nové Heřminovy

51 Technická opatření na ochranu před povodněmi Mobilní protipovodňová hrazení

52 Technická opatření na ochranu před povodněmi Mobilní protipovodňová hrazení

53 Technická opatření na ochranu před povodněmi Mobilní protipovodňová hrazení

54 Technická opatření na ochranu před povodněmi Mobilní protipovodňová hrazení

55 Technická opatření na ochranu před povodněmi Mobilní protipovodňová hrazení
