1 Využití travní hmoty projekt bioplynové stanice Husinec Ing. Jan Štambaský, Ph.D. (Česká bioplynová asociace) Využití travní hmoty pro bioplyn, 31. května, MÚ Husinec, Husinec, Česká Republika

2 CzBA Národní technologická platforma Profesionální organizace pro průmysl výroby bioplynu Národní technologická platforma pro bioplyn koordinace výzkumné agendy pro bioplyn příprava metodologie a regulace poskytování expertních služeb národní informační centrum pro bioplyn účast v mezinárodních strategických projektech 31/05/2012 Využití travní hmoty pro bioplyn, 31. května, MÚ Husinec, Husinec, Česká Republika

3 Zpracování trávy v Husinci Příležitost pro místní rozvoj Bioplyn = univerzální zdroj energie Proč bioplyn? o Přímé vytápění, vaření o Lokální výroba elektřiny a tepla o Automobilové palivo o Náhrada zemního plynu (!!!) Proč Husinec? o Stabilizace lokální zemědělské výroby (úklid extenzivních ploch) o Využití energie v místní průmyslové zóně o Udržení zaměstnanosti a tvorba nových pracovních míst potenciál pro lokální spolupráci 31/05/2012 Využití travní hmoty pro bioplyn, 31. května, MÚ Husinec, Husinec, Česká Republika

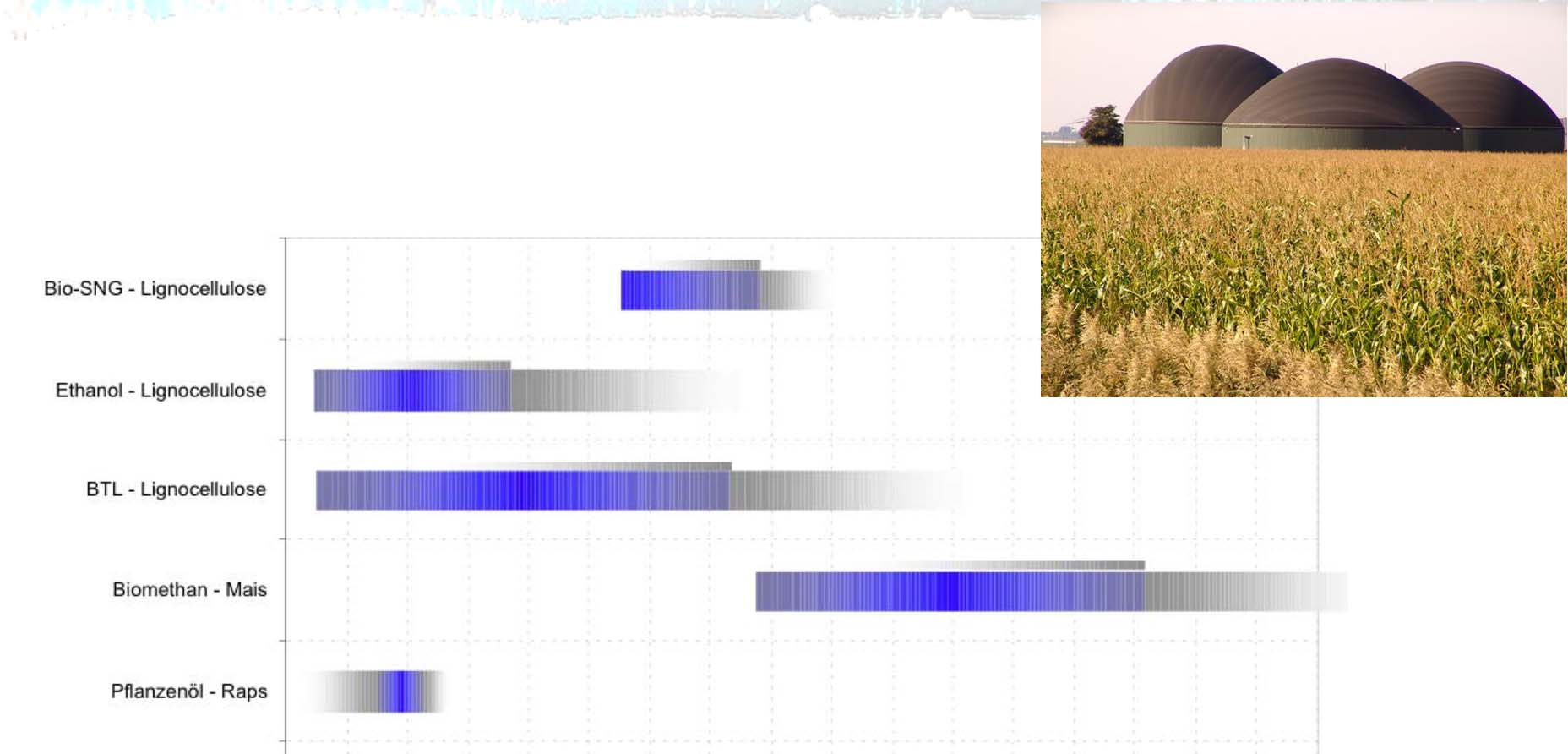

4 Energetická efektivita bioplynu 31/05/ /06/2010 Contract No. IEE/09/848 SI Project duration 01/05/ /10/2012

5 Jak vzniká bioplyn?

6 Bioplynka: energetická bilance 7.2 MJ: 17.2 kg vody Z 0 C na 100 C Výroba tepla: 2.35 kwh vlastní spotřeba: 0,35 kwh (15%) k dispozici: 2,0 kwh (7.2 MJ) trv. senáž bioplyn Elektřina, 2,3 kwh 5 kg 1 m 3 31/05/2012 Využití travní hmoty pro bioplyn, 31. května, MÚ Husinec, Husinec, Česká Republika

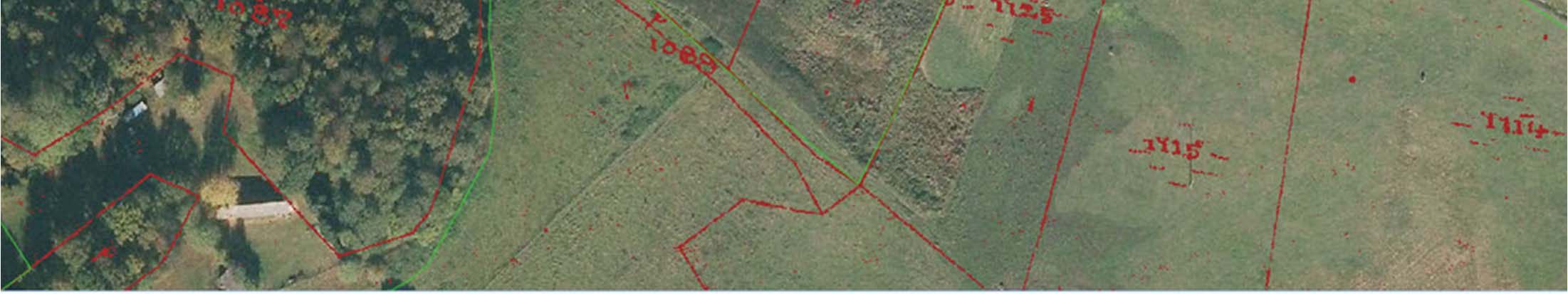

7

8

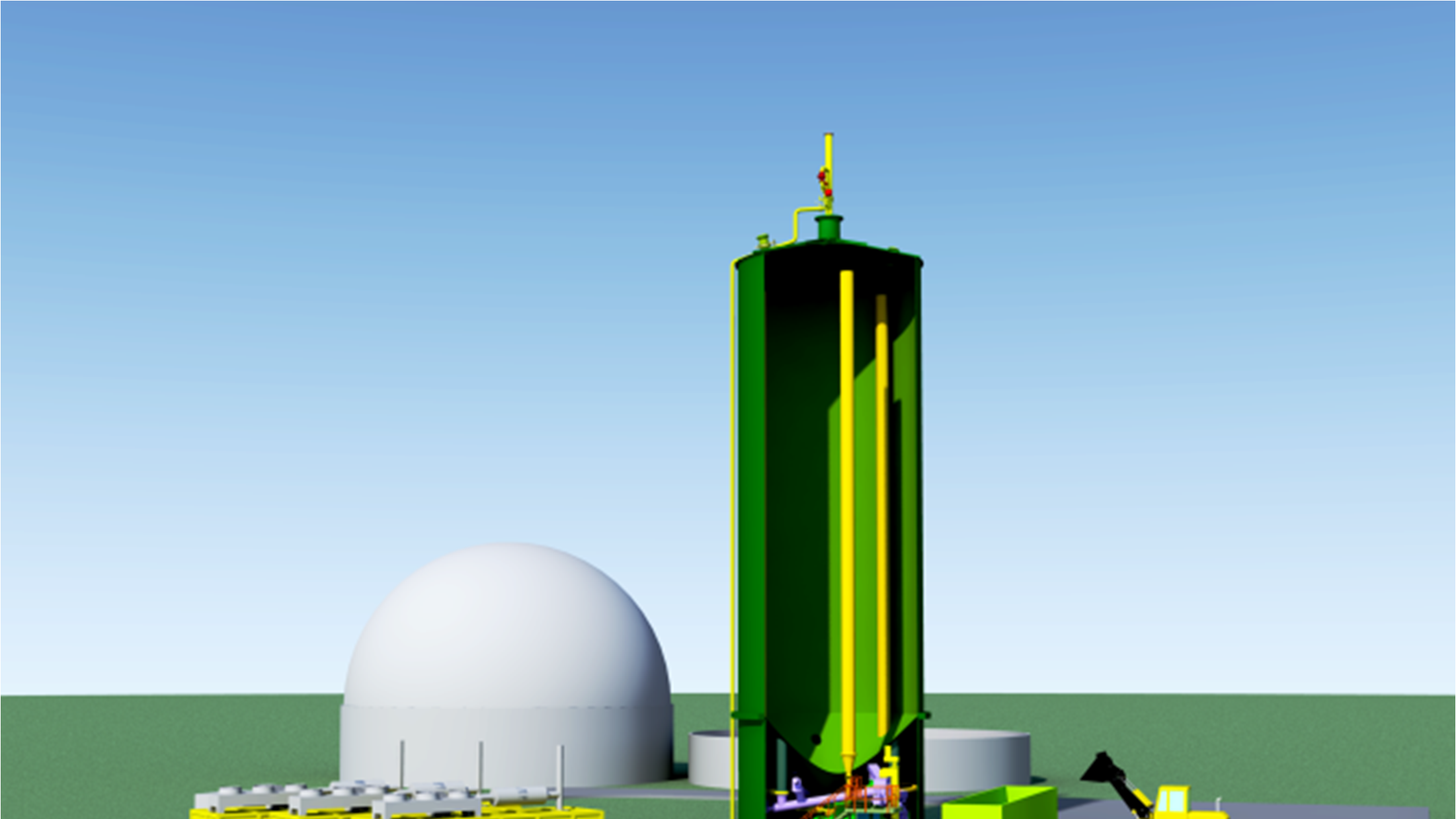

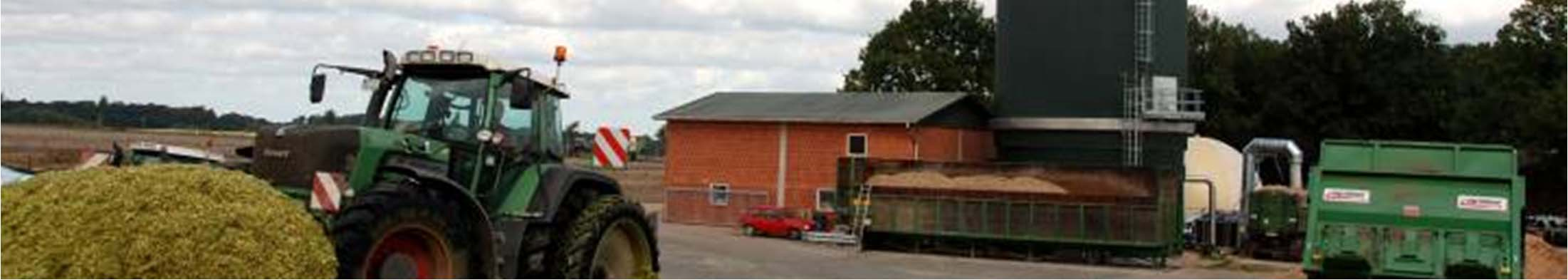

9 DRANCO-FARM plant Nüstedt (Germany)

10 DRANCO: technologie na trávu

11 DRANCO-FARM plant Nüstedt (Germany)

12 Logistika surovin: Trasa A

13 Logistika surovin: Trasa B

14 Logistika surovin: Trasa C

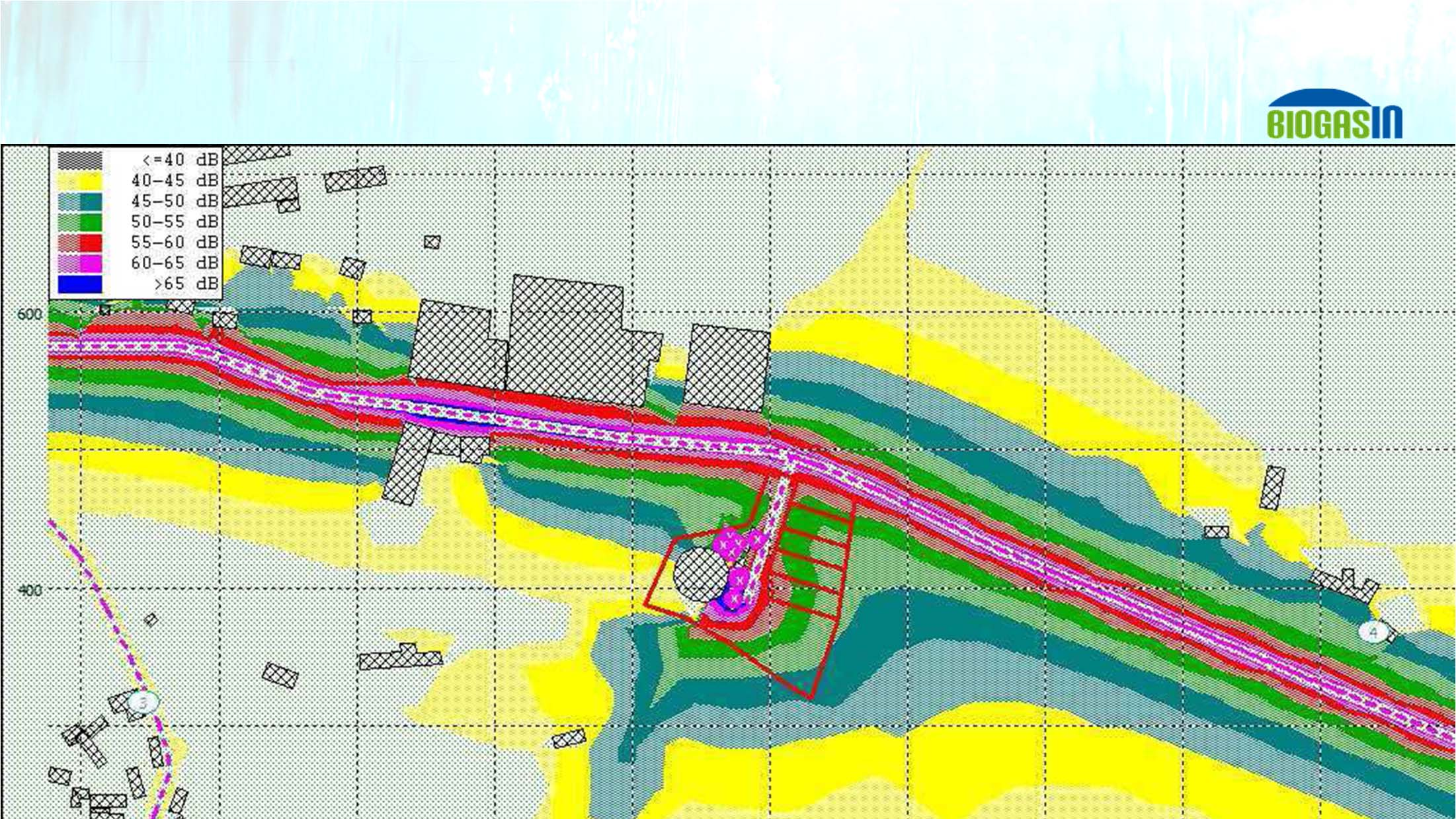

15 Hluk před realizací projektu Limit: 60 db 52,2 db 42,8 db 32,7 db 24,7 db

16 Hluk po realizací projektu Při maximální kumulaci provozu a dopravy +0,4 db +0,2 db +1,5 db +4,0 db

17 Emise z dopravy? NO X CO PM10 Bap BENZEN Celkem 61,36 40,54 4,36 1,83 0,37 Z toho Současná doprava na posuzovaném území 60,89 40,28 4,33 1,82 0,37 Doprava vyvolaná provozem záměru 0,42 0,23 0,03 0,0082 0,0009 Navýšení o (%) 0,69% 0,58% 0,64% 0,45% 0,25% 31/05/2012 Využití travní hmoty pro bioplyn, 31. května, MÚ Husinec, Husinec, Česká Republika

18 Největší imisní profil - NOx Roční průměrné imisní koncentrace v mikrogramech/m3 Kumulace stávajícího stavu, logistiky a provozu BPS Největší podíl má stávající doprava!!! Limit: 200 µg/m3

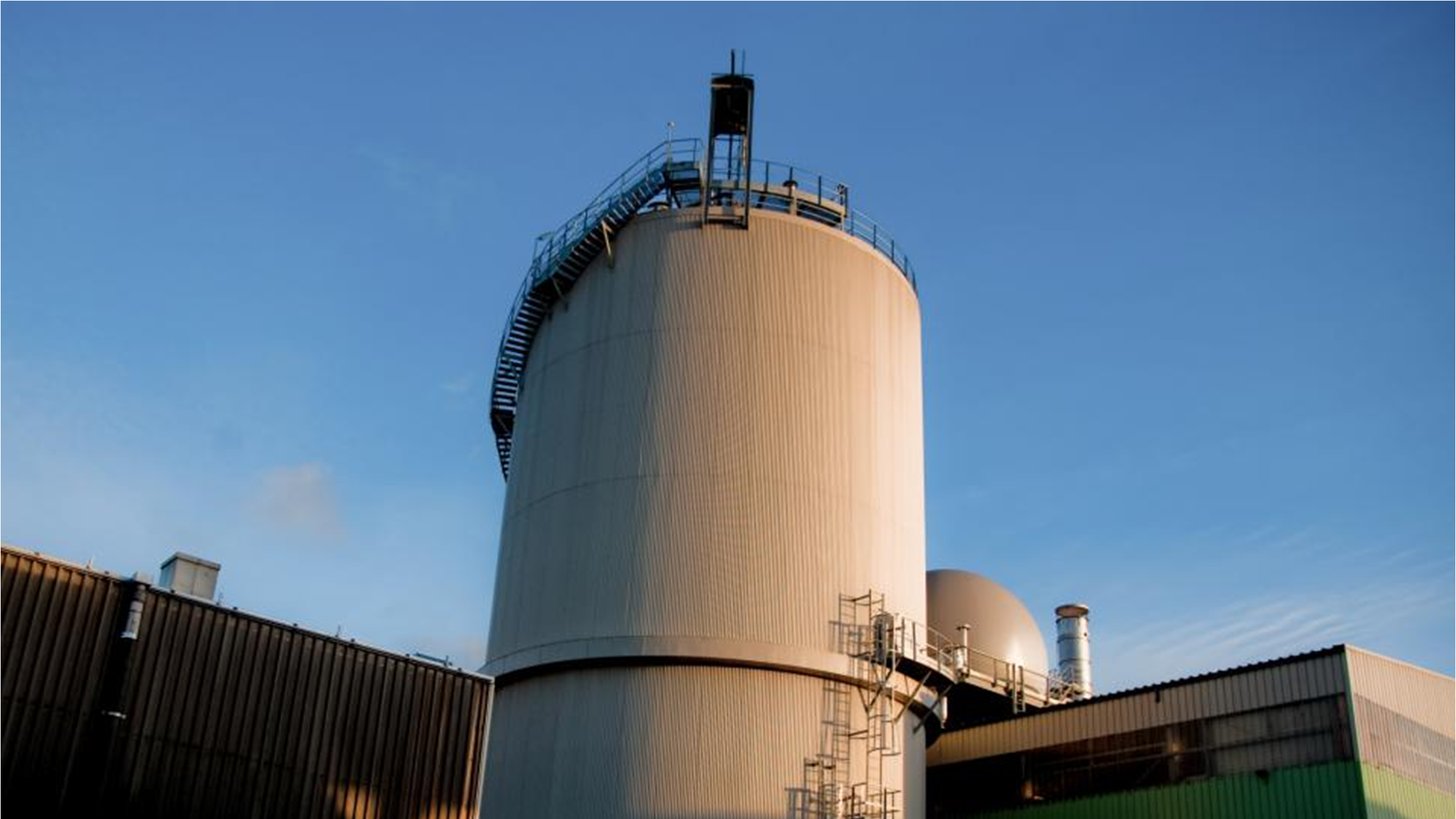

19 DRANCO-plant Tenneville (Belgium)

20 DRANCO-plant Hengelo (The Netherlands)

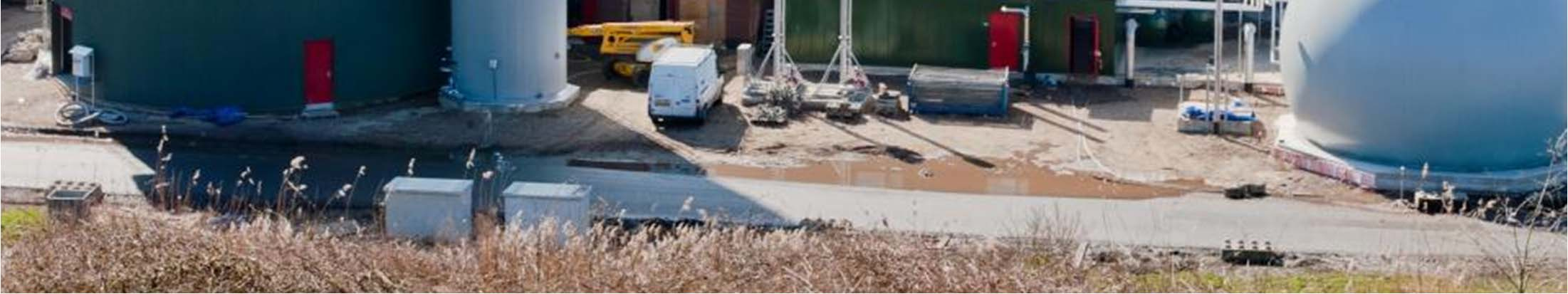

21 DRANCO-plant Hengelo (The Netherlands)

22 DRANCO-FARM technology BIOGAS INTENSIVE USE FERMENTATION DRANCO- FARM DIGESTER ACTIVE ENERGY CROPS MIXER PUMP DIGESTATE INACTIVE DIGESTATE PUMP DIGESTATE STORAGE

23 DRANCO-FARM plant Nüstedt (Germany) 1 Energy crops (& manure) Biogas 2 DOSING UNIT DRANCO- FARM GAS STORAGE DIGESTER DOSING SCREW m³ ENGINE GENERATOR Electricity (1000 kw) Heat (950 kw) MIXING UNIT/ FEEDING PUMP Active residue EXTRACTION PUMP Inactive residue STORAGE To field Ton/year

24 Bioplynka: Energetická bilance 1 tuna travní senáže = 4 tuny vody z 20 C na 100 C Velké množství využitelného tepla 1.44 GJ trv. senáž bioplyn Elektřina 460 kwh 1 t 200 m 3

25 Lokální sítě bioplynu CHP CHP Lokální síť bioplynu žádné ztráty tepla na velké vzdálenosti bez limitu lokalizace poměrně levné (oproti teplovodu) CHP CHP

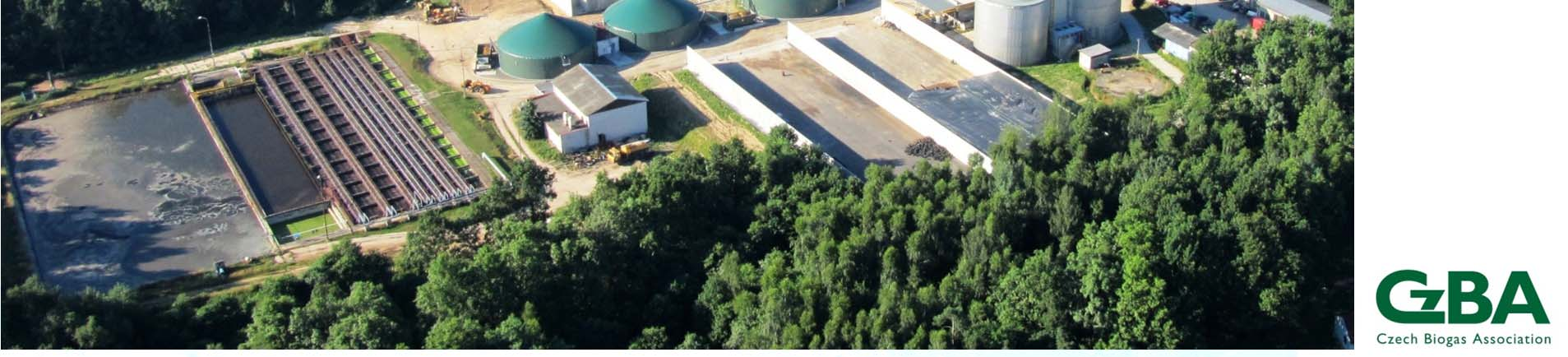

26 Lokální sítě bioplynu: Třeboň EUSEW, Brussels, 25 March 2010

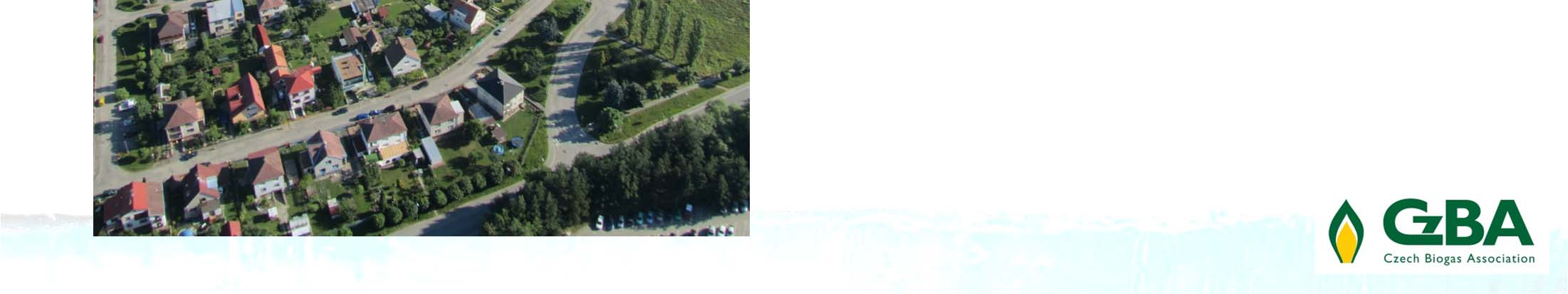

27 Lokalizace projektu Třeboň BPS 4,3 km 13 SPA Aurora

28 Lokální síť Třeboň: Výroba bioplynu Bioplynová stanice(2009) m 3 /den Kogenerace v místě 175 kw el 223 kw th

29 Lokální síť Třeboň: bioplynovod Potrubí bioplynu Délka: 4.4 km Průměr: 160 mm Delta P: 40 / 20 kpa Q: 420 Nm 3 BP/h

30 Lokální síť Třeboň: bio teplárna Lokální kogenerace v lázních Aurora Vnější hlučnost 36 db Kogenerace Jenbacher 844 kw el 843 kw th Akumulace tepla 2x 100 m 3 16

31 Lokální síť Třeboň: dodávka tepla Lázně Aurora ušetří m 3 /r zemního plynu Bioplyn Třeboň Lázně Aurora - Diagram trvání tepelného výkonu (2005) GJ/den Zemní plyn GJ 32% Bioplyn GJ Spotřeba ZP kog. a kot. tis. m Spotřeba bioplynu tis. m Užitečná dodávka GJ/rok Výroba elektřiny Instalovaný el. výkon Instalovaný tep. výkon 66% MWh kw kw Současný stav x 150 Nevyužité teplo (Rezerva pro klimatizaci) GJ Budoucí stav Ze mní plyn 642 GJ den 2%

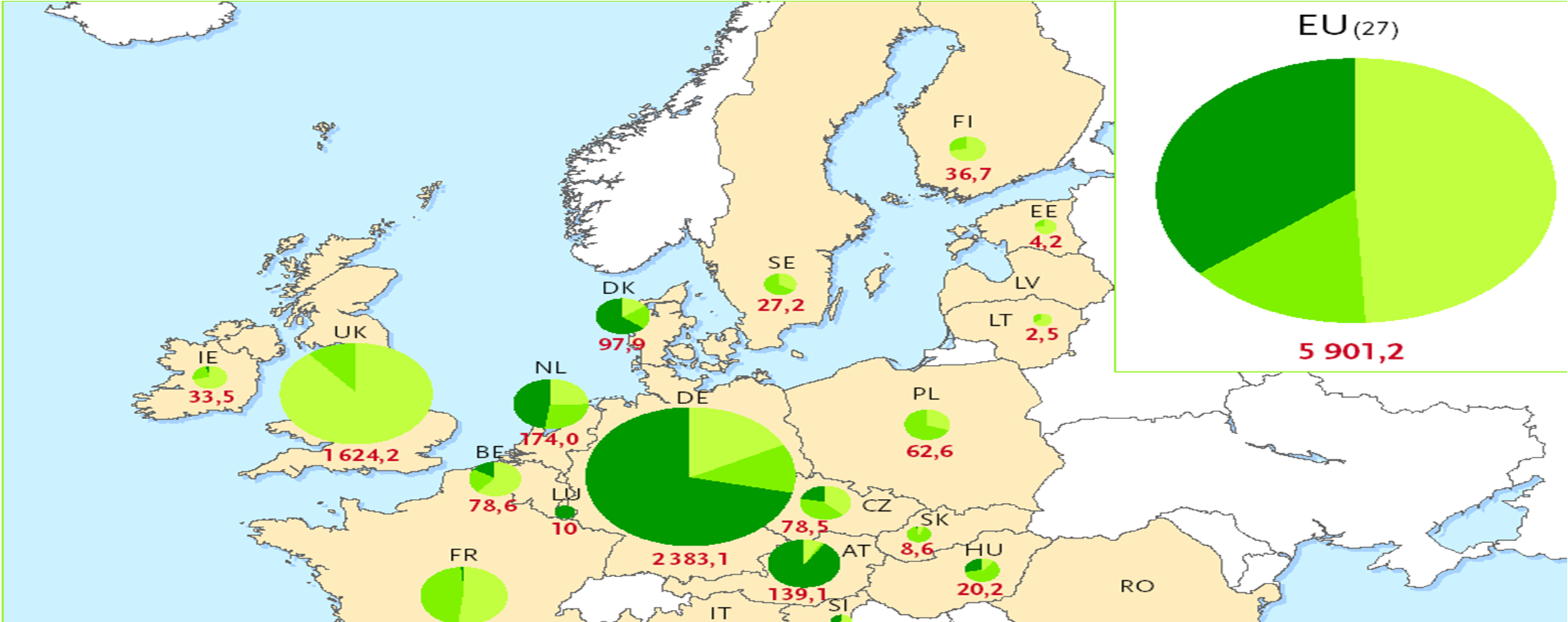

32 Bioplyn: primární energetická produkce (ktoe) Landfill Gas Sewage Gas Biogas (agro) 32 EUSEW, Brussels, 25 March /06/2010 Contract No. IEE/09/848 SI Project duration 01/05/ /10/2012

33 World Leader: Germany Number of biogas plants (summary) Installed power Anzahl Biogasanlagen installierte elektrische Leistung [MW]

34 Výroba a využití bioplynu v ČR: 2020

35 Výroba a využití bioplynu v ČR: 2020

36 Výroba a využití bioplynu v ČR: /12/2008 total 136 BGS, MW, agro-only 59 BGS, MW 31/12/2009 total 173 BGS, MW, agro-only 91 BGS, MW 31/12/2010 total 242 BGS, MW, agro-only 124 BGS, MW 31/12/2011 total 327 BGS, MW, agro-only 212 BGS, MW

37 Kdy vzniká metan v BPS? Fermentace Metanogeneze O C O H 2 C O H H H 3 C SH H H H H O C O H 3 C NH 2 H 3 C OH H 3 C OH O S H H H N H H
